F4R - основные параметры и варианты двигателя

Статья обновлена: 18.08.2025

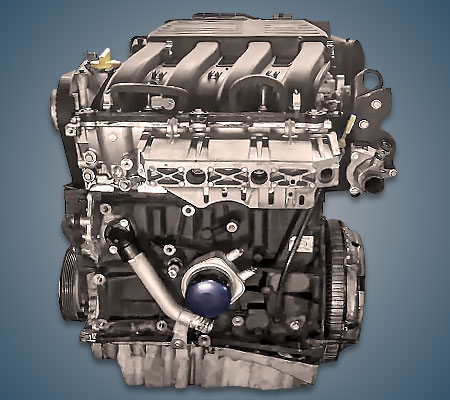

Бензиновый двигатель F4R является одной из ключевых силовых установок, разработанных концерном Renault для модельного ряда Renault, Nissan и Dacia.

Четырехцилиндровый 16-клапанный агрегат с рабочим объемом 2.0 литра нашел широкое применение в компактных и средних автомобилях благодаря своей надежности и адаптивности к различным техническим требованиям.

В статье подробно рассматриваются инженерные решения, базовые параметры мощности и крутящего момента, а также эволюция модификаций двигателя F4R в течение его производственного цикла.

Предназначение и сфера применения F4R

Двигатель F4R разработан концерном Renault как универсальная силовая установка для переднеприводных моделей C/D-сегмента. Его ключевая задача – обеспечение оптимального баланса мощности, топливной экономичности и соответствия экологическим стандартам Euro 3–5 в массовом сегменте легковых автомобилей.

Конструкция с алюминиевым блоком цилиндров и двумя распредвалами (DOHC) позволяет эффективно адаптировать агрегат под различные требования: от базовых версий до спортивных модификаций. Технические решения (например, фазорегулятор на впуске в поздних версиях) направлены на расширение крутящего момента и снижение расхода топлива в городском цикле.

Основные направления использования

• Семейные автомобили Renault: Megane II/III, Scenic II/III, Laguna II/III, Koleos I
• Коммерческий транспорт: Renault Trafic II/III, Master III (модификации без турбонаддува)
• Спортивные версии:
  • Megane RS (турбированный F4Rt)
  • Clio RS III (атмосферный F4R)
• Партнерские проекты: Nissan Primera (QR25), Samsung SM5 (лицензионное производство)

Тип применения	Примеры моделей	Особенности
Повседневная эксплуатация	Laguna, Scenic	Атмосферные версии 1.8–2.0L (135–140 л.с.)
Грузопассажирский транспорт	Trafic, Master	Усиленный ресурс, крутящий момент до 200 Нм
Спортивные решения	Megane RS, Clio RS	Турбонаддув (до 265 л.с.), форсированные компоненты

Базовые параметры: объем и конфигурация цилиндров

Двигатель F4R имеет рядную конфигурацию четырех цилиндров (обозначение I4). Рабочий объем силового агрегата составляет ровно 1998 см³, что соответствует классу 2.0 литра. Такая компоновка обеспечивает компактность конструкции и оптимальное распределение инерционных нагрузок.

Цилиндры расположены вертикально в один ряд, с номерами от 1 до 4 (от ремня ГРМ к маховику). Диаметр каждого цилиндра равен 82.7 мм, а ход поршня – 93.0 мм. Соотношение этих параметров (ход превышает диаметр) классифицирует двигатель как длинноходный, что способствует развитию высокого крутящего момента на средних оборотах.

Ключевые геометрические характеристики

Параметр	Значение
Рабочий объем	1998 см³
Количество цилиндров	4
Расположение цилиндров	Рядное
Диаметр цилиндра	82.7 мм
Ход поршня	93.0 мм

Система изменения фаз газораспределения (VVT)

На двигателях F4R применяется система непрерывного изменения фаз газораспределения на впускных валах. Механизм VVT управляется электронным блоком управления двигателя (ЭБУ) через электрогидравлический клапан. Основной элемент системы – фазовращатель, интегрированный в шкив впускного распредвала.

Принцип работы основан на изменении угла опережения впускных клапанов за счет поворота распредвала относительно шкива. Моторное масло под давлением подается в полости фазовращателя, перемещая ротор относительно корпуса. Это позволяет динамически корректировать момент открытия/закрытия клапанов в зависимости от режима работы двигателя.

Ключевые особенности реализации

• Диапазон регулировки: до 30° угла поворота коленвала
• Управляющий элемент: соленоид VVT с широтно-импульсной модуляцией (ШИМ)
• Схема работы: изменение только угла опережения (без регулировки подъема клапанов)

Основные функции системы:

• Улучшение наполнения цилиндров на низких оборотах
• Повышение крутящего момента в среднем диапазоне оборотов
• Оптимизация топливной экономичности
• Снижение токсичности выхлопных газов

Конструктивные отличия по модификациям:

Модель двигателя	Особенности VVT
F4R 730 (2.0 16V)	Однорежимный фазовращатель, управление по сигналу ДПРВ
F4R 832/838 (2.0 16V Turbo)	Усовершенствованный регулятор с расширенным диапазоном работы

Неисправности системы проявляются ошибками P0010-P0013, сопровождаются снижением мощности и повышенным расходом топлива. Критически важным для работоспособности VVT является состояние масляной системы – недостаточное давление или загрязнение масла приводят к заклиниванию фазовращателя.

Особенности конструкции алюминиевого блока цилиндров

Блок цилиндров двигателя F4R выполнен из алюминиевого сплава, что обеспечивает значительное снижение общей массы силового агрегата по сравнению с чугунными аналогами. Для компенсации недостаточной износостойкости алюминия в цилиндры запрессованы сухие тонкостенные чугунные гильды, формирующие рабочую поверхность.

Система охлаждения интегрирована непосредственно в структуру блока, с водяными рубашками, окружающими цилиндры и каналы ГБЦ. Расположение масляных каналов и опор коленчатого вала рассчитано на минимизацию вибраций при высоких оборотах, характерных для атмосферных и турбированных версий.

Ключевые конструктивные решения

• Система крепления ГБЦ: 10 болтов с конусной посадкой обеспечивают равномерное прижатие головки по всей плоскости
• Масляная система: Трехуровневая схема подачи масла к коренным/шатунным шейкам и приводам ГРМ
• Усиленные опоры: Нижняя часть блока усилена поперечными перегородками для повышения жесткости

Элемент	Конструкция	Материал
Гильзы цилиндров	Сухой тип	Легированный чугун
Постель коленвала	Разъемная	Стальные вкладыши
Крепежные элементы	Резьбовые втулки	Сталь

Специальные термокомпенсационные пазы в зоне крепления вспомогательных агрегатов предотвращают коробление блока при температурных перепадах. Точность обработки постелей распредвалов достигается хонингованием с допуском ±0.01 мм.

Технология форсунок с фазированным впрыском

На двигателе F4R применяется система фазированного (последовательного) впрыска топлива, где каждая форсунка управляется индивидуально и синхронизируется с положением распредвала. Топливо подается непосредственно во впускной коллектор перед впускным клапаном соответствующего цилиндра, обеспечивая точную дозировку в соответствии с тактом работы двигателя.

Электронный блок управления (ЭБУ) определяет момент открытия форсунок на основе сигналов датчиков распредвала и коленвала. Впрыск происходит строго во время такта впуска каждого цилиндра, что позволяет оптимизировать смесеобразование и минимизировать осаждение топлива на стенках коллектора. Для F4R характерно использование электромагнитных форсунок с номинальным давлением топлива 3.0-3.5 бар.

Ключевые преимущества системы

• Повышенная топливная эффективность за счет сокращения потерь на испарение
• Улучшенный отклик на педаль газа и стабильность холостого хода
• Снижение выбросов CO и CH благодаря оптимизированному сгоранию
• Возможность адаптивной коррекции впрыска для каждой форсунки

В модификациях F4R (например, F4R730/732 для Renault Megane III) фазированный впрыск интегрирован с системой изменения фаз газораспределения. Форсунки с увеличенной пропускной способностью применяются в турбированных версиях двигателя (F4Rt), где критически важна точность подачи топлива при высоком давлении наддува.

Маркировка двигателя: расположение и расшифровка

Номер двигателя F4R наносится на специально отлитую площадку блока цилиндров. Основное место расположения – на верхней части блока, в районе соединения с трансмиссией (со стороны маховика). Точное положение может незначительно варьироваться в зависимости от конкретной модификации и модели автомобиля, но всегда находится на задней части блока, доступной для осмотра после снятия воздушного фильтра или других элементов впускного тракта.

Маркировка представляет собой комбинацию букв и цифр, выбитых непосредственно в металле блока. Этот номер является уникальным идентификатором двигателя и содержит закодированную информацию о его основных параметрах и характеристиках.

Структура и расшифровка номера

Стандартный номер двигателя F4R имеет следующую структуру и позволяет определить ключевые данные:

F4R X XXX XXX	(Общий формат маркировки)
F4R	Базовое семейство двигателей Renault (рядный 4-цилиндровый, 16 клапанов).
Следующая цифра (X)	Код версии блока цилиндров и поршневой группы.
Последующие 6 знаков (XXX XXX)	Уникальный серийный номер двигателя.

Помимо основного номера, на блоке или ГБЦ могут присутствовать дополнительные клейма или наклейки, указывающие на:

• Модификацию двигателя: Например, F4R 730 (базовая версия 2.0 16V), F4R 732 (модификация для LPG), F4R 740 (версия с фазовращателями), F4R 770/772 (турбированные версии 2.0T).
• Экологические нормы: Коды, соответствующие стандарту Евро (Euro 3, Euro 4, Euro 5).
• Мощность: Часто указывается непосредственно (например, "140 л.с.") или косвенно через код модификации.

Для точной идентификации конкретного двигателя F4R и его характеристик необходимо использовать полный номер в сочетании с официальными каталогами Renault или базами данных дилеров. Эта маркировка является основным источником информации при подборе запчастей и определении спецификации агрегата.

Хронология выпуска основных поколений F4R

Двигатель F4R дебютировал в середине 1990-х годов как эволюция серии F-типа. Первоначально он разрабатывался для замены устаревающих агрегатов и устанавливался на флагманские модели Renault. Основной акцент делался на повышение мощности и снижение шумности при сохранении надежности.

Эволюция F4R охватывает более двух десятилетий, отражая ужесточение экологических норм и требования к эффективности. Каждое поколение характеризуется значительными техническими доработками, включая системы газораспределения, впрыска и управления. Модернизации проводились синхронно с выходом новых платформ автомобилей Renault-Nissan.

Период выпуска	Поколение/Модификация	Ключевые изменения
1995-1998	F4R 700 (первое поколение)	Базовый 16-клапанник с цепным ГРМ, без фазорегуляторов. Мощность 135-140 л.с. (Scénic I, Laguna I)
1999-2005	F4R 730/732 (второе поколение)	Добавлена система VVT на впускном валу, новый впускной коллектор. Мощность 140-165 л.с. (Megane II, Laguna II)
2006-2010	F4R 840/841 (третье поколение)	Двухвальная система VVT (Dual VVT), облегченные поршни, новый масляный насос. Мощность до 170 л.с. (Laguna III, Koleos I)
2011-2015	F4R 860/861 (четвертое поколение)	Электроуправляемый термостат, модернизация ECU под Евро-5, обновленные форсунки. Мощность 140-175 л.с. (Fluence, Megane III)
2016-2020	F4R 878/879 (пятое поколение)	Внедрение непосредственного впрыска (GDI), совместимость с Евро-6. Мощность 150-205 л.с. (Kadjar, Megane IV, Alaskan)

Система зажигания: катушки и свечи

Двигатель F4R оснащён системой зажигания с индивидуальными катушками, установленными непосредственно на свечи зажигания каждого цилиндра. Данная конструкция исключает необходимость в высоковольтных проводах, повышая надёжность и точность искрообразования. Катушки преобразуют низковольтный ток от ЭБУ в импульс высокого напряжения (до 35 кВ), необходимый для поджига топливно-воздушной смеси.

Свечи зажигания работают в условиях высоких температур и давлений, обеспечивая стабильное искрообразование в заданные моменты времени. Правильный подбор свечей критичен для оптимальной работы двигателя, предотвращения детонации и поддержания топливной экономичности. Для F4R применяются свечи с определёнными параметрами теплового эквивалента и межэлектродным зазором.

Ключевые компоненты системы

Катушки зажигания:

• Тип: Индивидуальные (катушка на свече – Coil-On-Plug)
• Конструкция: Компактные, с интегрированным силовым транзистором
• Особенности: Прямая установка на свечу, защита от влаги
• Характеристики: Выходное напряжение 25–35 кВ, сопротивление первичной обмотки 0.6–0.8 Ом

Свечи зажигания:

Параметр	Атмосферные F4R	Турбированные F4RT
Тепловой эквивалент	NGK 6–7, DENSO 20–22	NGK 5–6, DENSO 16–18
Резьба	M12×1.25 мм
Длина юбки	26.5 мм
Рекомендуемые модели	NGK PFR6E-10, DENSO PK20PR-P8	NGK LFR5AIX-11, DENSO VK20
Зазор	1.0–1.1 мм	0.8–0.9 мм

Для турбированных версий F4RT применяются холодные свечи с уменьшенным зазором и улучшенными электродами (иридий/платина), что обеспечивает стабильность при повышенных температурах и давлениях наддува. Регламент замены свечей – каждые 30 000 км, катушек – при выходе из строя или потере характеристик.

Сравнение степени сжатия на разных модификациях F4R

Степень сжатия двигателя F4R варьируется в зависимости от модификации и целевого назначения силового агрегата. Этот параметр напрямую влияет на требования к топливу, тепловую нагруженность и эффективность работы двигателя.

Наиболее существенные отличия наблюдаются между атмосферными и турбированными версиями, а также между серийными и форсированными вариантами мотора. Конкретные значения для распространенных модификаций приведены ниже.

Характеристики по модификациям

Модификация	Степень сжатия	Особенности
F4R 730/732 (2.0 16V)	9.8:1	Базовый атмосферный вариант для моделей Laguna, Megane
F4R 830 (2.0 16V Turbo)	8.5:1	Пониженное значение для работы с турбонаддувом (Espace IV)
F4R 874 (Clio RS 197/200)	11.0:1	Максимальное значение для атмосферной версии, требует АИ-98
F4R 862/864 (Megane RS II)	8.5:1	Адаптировано под высокий наддув (2.0 турбо)
F4R 842 (Megane GT 205)	9.5:1	Компромиссное решение для умеренного турбонаддува

Ключевые закономерности:

• Атмосферные версии используют высокую степень сжатия (9.8:1–11:1) для повышения КПД
• Турбированные модификации имеют пониженные значения (8.5:1–9.5:1) для предотвращения детонации
• Спортивные версии достигают экстремальных параметров (11:1) за счет оптимизации камеры сгорания

Модели Renault с F4R: Mégane, Laguna, Scenic

Двигатель F4R широко применялся в ключевых моделях Renault среднего класса, обеспечивая баланс мощности и надежности. Наиболее известными носителями стали Mégane II/III, Laguna II/III и Scenic II/III, где он заменил устаревшие силовые агрегаты. Его установка варьировалась от базовых версий до спортивных модификаций в зависимости от комплектации и рынка.

Конфигурация и рабочий объем F4R (1,998 л) оставались едиными для всех моделей, но мощность и крутящий момент регулировались прошивкой ЭБУ и настройкой впуска/выпуска. В Laguna и Mégane RS двигатель часто сочетался с 6-ступенчатой механикой или автоматом, тогда как в Scenic преобладали 5-ступенчатые трансмиссии. Экологические нормы Euro 4/5 требовали наличия катализатора и системы рециркуляции отработавших газов (EGR).

Характеристики применения

Основные отличия между моделями:

• Renault Mégane II/III:
  • Базовые версии: F4R (135 л.с.) с 5МКПП
  • Sport-модификации (RS): F4R (225 л.с.) с 6МКПП, усиленная поршневая группа
• Renault Laguna II/III:
  • F4R (140–170 л.с.), комплектации Privilege и Initiale
  • Акцент на плавность работы с 4-ступенчатым АКПП Proactive или 6МКПП
• Renault Scenic II/III:
  • F4R (140 л.с.) в топовых исполнениях
  • Оптимизация для городской эксплуатации, 5МКПП/4-АКПП

Модель	Мощность (л.с.)	Крутящий момент (Нм)	Трансмиссии
Mégane (база)	135	191	5МКПП
Mégane RS	225	310	6МКПП
Laguna	140-170	195-270	6МКПП/4-АКПП
Scenic	140	195	5МКПП/4-АКПП

Типичные проблемы включали засорение клапана EGR и износ свечей зажигания, особенно на версиях с фазовращателями. Ревизия цепи ГРМ требовалась каждые 120-150 тыс. км. Модификация F4R с индексом 832 (170 л.с.) для Laguna III отличалась облегченными шатунами и усовершенствованным впуском.

Поколение F4R-серии: основные отличия F4Rt от базового

Двигатель F4Rt представляет собой турбированную модификацию базового атмосферного F4R. Ключевое отличие – установка турбокомпрессора с воздушным интеркулером, что потребовало кардинальной переработки впускной системы, топливной аппаратуры и системы управления. Базовая конструкция блока цилиндров и ГБЦ сохранена, но критичные компоненты усилены для работы под повышенной нагрузкой.

Турбонаддув в F4Rt реализован через турбину с изменяемой геометрией (VGT), обеспечивающую эффективное давление на всех оборотах. Система питания переведена на непосредственный впрыск топлива (GDI) вместо распределенного (MPI) у базовой версии. Электронный блок управления (ECU) получил новые алгоритмы для регулирования наддува, впрыска и зажигания, включая защиту от детонации.

Сравнение технических параметров

Характеристика	F4R (базовый)	F4Rt
Тип двигателя	Атмосферный	Турбированный
Макс. мощность	135-140 л.с.	225-265 л.с.
Макс. крутящий момент	190-195 Нм	310-360 Нм
Система впрыска	MPI (распределенный)	GDI (непосредственный)
Особенности конструкции	Стандартные шатуны, поршни	Усиленные шатуны, кованые поршни
Доп. системы	–	Турбина VGT, интеркулер

Турбированный вариант F4Rt: ключевые особенности

Турбированный двигатель F4Rt представляет собой модернизированную версию базового атмосферного F4R, оснащенную турбонаддувом для повышения мощности и крутящего момента. Конструктивно он сохранил ключевые элементы оригинальной силовой установки, включая алюминиевый блок цилиндров с чугунными гильзами, 16-клапанную ГРМ с двумя распредвалами (DOHC) и цепной привод. Основные изменения коснулись системы впуска, выпуска и управления.

Главной отличительной чертой F4Rt является турбокомпрессор Garrett GT15 с интеркулером, обеспечивающий принудительное нагнетание воздуха. Это позволило значительно увеличить удельную мощность без существенного роста рабочего объема. Система смазки и охлаждения была усилена для работы под повышенной нагрузкой, а форсунки и топливный насос получили увеличенную производительность.

Технические отличия и характеристики

Основные рабочие параметры F4Rt в сравнении с атмосферными версиями:

Параметр	F4Rt (турбо)	F4R (атмосферный)
Максимальная мощность	150–225 л.с.	110–140 л.с.
Крутящий момент	240–300 Н·м	160–195 Н·м.
Давление наддува	0.6–1.2 бар	–
Степень сжатия	9.5:1	10.5:1–11:1

Конструктивные особенности:

• Чугунный выпускной коллектор интегрирован с турбонагнетателем
• Электрический перепускной клапан управления давлением (blow-off)
• Усиленные шатуны и поршни с масляным охлаждением
• Модифицированный блок управления Bosch ME7.4.4 с адаптацией под турбонаддув

Турбированные модификации устанавливались преимущественно на спортивные версии автомобилей Renault, такие как:

1. Megane RS (F4Rt 730/830 – 225 л.с.)
2. Laguna GT (F4Rt 762 – 205 л.с.)
3. Scénic RX4 (F4Rt 700 – 165 л.с.)

Диагностика типовых неисправностей F4R

Диагностика двигателя F4R требует системного подхода с использованием сканеров (типа Renault Clip), манометров, тестеров компрессии и анализа состояния рабочих жидкостей. Первичная проверка начинается со считывания кодов ошибок ЭБУ и анализа параметров в реальном времени: положение дросселя, показания датчиков кислорода, температура ОЖ, давление топлива.

Критически важно проверить состояние цепи зажигания и топливоподачи при неустойчивой работе или потере мощности. Типичные точки диагностики включают сопротивление катушек зажигания (норма: 0.8-1.5 Ом первичная обмотка), давление в топливной рампе (3.8-4.0 бар), герметичность вакуумных магистралей и корректность работы фазорегуляторов.

Распространённые неполадки и методы выявления

Проблемы с запуском:

• Отсутствие искры – диагностика катушек, модуля зажигания и датчика положения коленвала (зазор 0.5-1.5 мм)
• Низкое давление топлива – проверка регулятора, производительности бензонасоса (мин. 1.2 л/мин)
• Неисправность ДПРВ – осциллографирование сигнала или замер сопротивления (480-520 Ом при 20°C)

Плавающие обороты и троение:

1. Проверка герметичности впуска дымогенератором
2. Тест компрессии (минимум 12 бар, разница между цилиндрами ≤1 бар)
3. Диагностика клапана адсорбера и ДМРВ (выходное напряжение 0.8-1.2В на холостом ходу)

Симптом	Причина	Метод проверки
Стук в верхней части двигателя	Износ гидрокомпенсаторов	Замер времени наполнения масляной магистрали
Перегрев	Неисправность термостата (92°C)	Контроль открытия при нагреве
Повышенный расход масла	Залегание маслосъемных колец	Эндоскопия цилиндров

Посторонние шумы: Цепь ГРМ требует контроля натяжителя и успокоителей при пробеге свыше 120 000 км. Характерный металлический стук на холодную частота указывает на износ фазорегуляторов, проверка которых выполняется через давление масла (мин. 4.5 бар на 2000 об/мин).

Проблемы с цепью ГРМ: признаки и решение

Цепь ГРМ в двигателях F4R подвержена растяжению и износу, особенно на пробегах свыше 120-150 тыс. км. Основные причины – усталость металла, износ зубьев звездочек и натяжителей, а также потеря эффективности успокоителей. Несвоевременная замена приводит к нарушению фаз газораспределения, что провоцирует серьезные поломки.

Критическим последствием обрыва или перескакивания цепи становится встреча клапанов с поршнями, требующая капитального ремонта двигателя. Регулярная диагностика и соблюдение регламента замены комплекта ГРМ (включая натяжители и успокоители) – ключевые меры профилактики.

Характерные признаки износа цепи

• Металлический стук/шелест в передней части двигателя (особенно на холодную или при сбросе оборотов)
• Ошибки двигателя (P0340, P0345 – неисправность датчиков положения распредвалов из-за смещения фаз)
• Неустойчивый холостой ход, затрудненный запуск
• Падение мощности и увеличение расхода топлива
• Видимое провисание цепи при визуальном осмотре (через маслозаливную горловину)

Методы диагностики и решения

1. Компьютерная диагностика: анализ показаний датчиков распредвалов (отклонение углов более 5° – тревожный признак)
2. Акустическая проверка: прослушивание работы привода стетоскопом для локализации стука
3. Замер длины цепи: между 16 звеньями (номинал – 243 мм, допустимое растяжение – до 244 мм, свыше – замена обязательна)
4. Визуальный осмотр: оценка состояния натяжителя, успокоителей и башмаков на предмет трещин и выработки
5. Замена комплекта ГРМ:
   • Цепь (оригинал: Renault 7701477463)
   • Натяжитель и успокоители (Renault 7701477480, 7701477479)
   • Звездочки коленвала/распредвалов (при выявлении износа зубьев)
   • Маслосъемные колпачки (рекомендуется при пробеге >150 тыс. км)

Компонент	Ресурс (ориентировочно)	Критичность износа
Цепь ГРМ	120-180 тыс. км	Высокая (риск обрыва)
Натяжитель	100-150 тыс. км	Средняя (потеря натяжения)
Успокоители	150-200 тыс. км	Средняя (разрушение пластмассы)

Важно: При замене цепи обязательна установка фаз распредвалов по специнструментам (фиксаторам). Использование неоригинальных комплектующих низкого качества – частая причина повторных поломок. После замены требуется адаптация датчиков распредвалов через диагностическое оборудование.

Давление масла: нормы и причины отклонений

Для двигателей F4R нормальное давление масла варьируется в зависимости от режима работы. На прогретом двигателе при холостых оборотах (800-1000 об/мин) минимально допустимый показатель составляет 0.8 бар. При увеличении оборотов до 2000 в минуту давление должно находиться в диапазоне 2.5-3.5 бар, а на 4000 об/мин достигать 4.0-4.5 бар. Контроль осуществляется датчиком на блоке цилиндров.

Отклонения от нормы сигнализируют о неисправностях. Низкое давление приводит к масляному голоданию и ускоренному износу деталей, высокое – к повреждению уплотнений и фильтрующих элементов. Критическим считается падение ниже 0.5 бар на любых оборотах, что требует немедленной остановки двигателя.

Режим работы	Норма давления (бар)
Холостой ход (800-1000 об/мин)	0.8 - 1.0
2000 об/мин	2.5 - 3.5
4000 об/мин	4.0 - 4.5

Причины отклонений давления масла

Низкое давление:

• Недостаточный уровень или разжижение масла (попадание топлива/антифриза)
• Износ масляного насоса или подшипников коленвала
• Засорение сетки маслоприемника
• Неисправность редукционного клапана (зависание в открытом положении)
• Деформация масляного фильтра или применение некачественных фильтров

Высокое давление:

• Использование масла с повышенной вязкостью (несоответствие спецификациям)
• Засорение масляных каналов отложениями
• Дефект редукционного клапана (заклинивание в закрытом состоянии)
• Неправильная работа системы вентиляции картера

Рекомендуемые моторные масла и допуски

Выбор оптимального моторного масла для двигателя F4R напрямую влияет на его ресурс, стабильность работы и топливную экономичность. Производитель устанавливает строгие требования к характеристикам смазочных материалов, обусловленные конструктивными особенностями силового агрегата.

Основное внимание уделяется соответствию масла заводским допускам Renault и поддержанию правильного уровня вязкости в различных температурных режимах. Нарушение этих требований может привести к преждевременному износу компонентов ГРМ, закоксовыванию поршневых колец и снижению эффективности гидрокомпенсаторов.

Ключевые требования к смазочным материалам

Рекомендуемые классы вязкости:

• 5W-40 – базовый вариант для большинства климатических зон
• 5W-30 – альтернатива для улучшения топливной экономичности
• 0W-30/40 – для арктического климата (с обязательным подтверждением допусков)

Обязательные спецификации и допуски:

Стандарт	Описание	Актуальность
Renault RN0700	Базовый допуск для атмосферных версий	До 2010 года
Renault RN0710	Усовершенствованный стандарт для всех модификаций	С 2010 года
ACEA A3/B4	Требование к высокотемпературной стабильности	Обязательно
API SL/SM/SN	Минимальный класс качества	SL и выше

Дополнительные рекомендации:

• Для турбированных модификаций (F4Rt) обязательны масла с повышенной стойкостью к термическому разложению
• При пробеге свыше 150 000 км предпочтительны составы с усиленным пакетом противоизносных присадок
• Замена масла должна производиться каждые 15 000 км или ежегодно (в зависимости от условий эксплуатации)

Интервалы замены технических жидкостей

Соблюдение регламентных сроков замены эксплуатационных материалов критично для сохранения ресурса двигателя F4R и сопутствующих систем. Пренебрежение интервалами ведет к ускоренному износу компонентов, коррозии и снижению эффективности работы агрегатов.

Рекомендуемые периодичности основаны на стандартных условиях эксплуатации. При работе в экстремальных режимах (частые короткие поездки, высокие нагрузки, жаркий/холодный климат) интервалы сокращают на 20-30%. Актуальные спецификации жидкостей указываются в сервисной документации конкретной модификации.

Рекомендуемые интервалы обслуживания

Компонент	Интервал замены	Примечания
Моторное масло и фильтр	15 000 км / 1 год	Для версий с турбонаддувом или при тяжелых условиях – 10 000 км
Охлаждающая жидкость	60 000 км / 4 года	Тип: OAT-составы (красный/розовый)
Тормозная жидкость	2 года / 40 000 км	Требуется контроль влажности (макс. 3%)
Жидкость ГУР	80 000 км / 5 лет	Только для модификаций с гидроусилителем
Трансмиссионная жидкость (МКПП)	90 000 км / 6 лет	Тип: 75W-80 GL-4+

Обслуживание системы вентиляции картера двигателя F4R

Система вентиляции картера (СВК) двигателя F4R предотвращает накопление избыточного давления газов прорыва, удаляет продукты сгорания и влагу из картера, снижая риск коррозии и преждевременного износа. Ее некорректная работа провоцирует повышенный расход масла, загрязнение дроссельного узла, падение мощности, неустойчивую работу на холостом ходу и ошибки по обеднению смеси.

Основные компоненты СВК включают маслоотделитель (лабиринтного или центробежного типа), вентиляционные шланги, клапан принудительной вентиляции картера (PCV-клапан) и патрубки впускного коллектора. Регламент обслуживания фокусируется на профилактике засоров и контроле герметичности.

Ключевые процедуры обслуживания

Регулярная замена воздушного фильтра: Загрязненный фильтр повышает разрежение во впуске, нарушая баланс давления в СВК. Интервал замены – каждые 15-30 тыс. км или согласно регламенту.

Чистка маслоотделителя: Нагар и шлам скапливаются в каналах маслоотделителя (интегрирован в клапанную крышку). Требует демонтажа крышки и промывки:

• Специализированными очистителями картерных газов
• Ультразвуковой ванной (при сильных отложениях)
• Механической обработкой мягкими щетками (без повреждения каналов)

Контроль и замена вентиляционных шлангов: Проверка на:

• Засоры: Продувка сжатым воздухом или замена при непроходимости
• Трещины, разрывы, размягчение: Утечки нарушают герметичность системы
• Отложения внутри: Очистка растворителями или замена шланга

Проверка/замена PCV-клапана: Клапан регулирует поток газов в зависимости от разрежения. Признаки неисправности:

• Не проходит воздух в одну или обе стороны
• Заедает в открытом/закрытом положении
• Сильное загрязнение. Проверяется продувкой ртом или компрессором. Заменяется при отклонениях.

Диагностика герметичности системы:

1. Визуальный осмотр соединений шлангов и патрубков на предмет подтеков масла
2. Контроль давления в картере (специальным манометром через щуп) на холостом ходу и под нагрузкой
3. Дым-тест для выявления микротрещин и неплотностей

Использование качественного моторного масла: Масла с низкой испаряемостью (Low-SAPS) и стабильными моющими свойствами замедляют образование отложений в каналах СВК.

Компонент	Периодичность контроля	Периодичность замены/чистки
Шланги СВК	Каждое ТО (15 тыс. км)	При повреждении или засоре
PCV-клапан	Каждое 2-е ТО (30 тыс. км)	60-90 тыс. км или при отказе
Маслоотделитель	При снятии клапанной крышки	Чистка каждые 60-100 тыс. км

Игнорирование обслуживания СВК ведет к выдавливанию сальников, ускоренному окислению масла, коксованию поршневых колец и снижению ресурса двигателя. При чистке или замене компонентов обязательна проверка герметичности сборки.

Характеристики фазорегуляторов и их ресурс

Фазорегуляторы двигателя F4R – гидравлические устройства с электронным управлением, изменяющие положение распредвалов относительно коленвала. Ключевые параметры: угол регулировки до 40° на впускных валах, время срабатывания 200-400 мс, рабочее давление масла 1.5-4.5 бар. Управляются импульсами ЭБУ через соленоиды, оптимизируя наполнение цилиндров на разных режимах работы.

Ресурс фазорегуляторов напрямую зависит от качества моторного масла и состояния системы смазки. Средний срок службы составляет 150-200 тыс. км, но сокращается при использовании несоответствующих масел (вязкость ниже 5W-30), несвоевременной замене фильтра или перегреве двигателя. Типичные неисправности: заклинивание из-за загрязнения сетки соленоида, износ шестерен, утечки масла через уплотнения.

Особенности модификаций

Модель двигателя	Тип фазорегулятора	Расположение	Критичные факторы износа
F4R 730 (K4M)	Односторонний (впуск)	Левый распредвал	Загрязнение соленоида, низкое давление масла
F4R 832/833	Двухсторонний	Впускной + выпускной валы	Износ зубьев шестерни, деформация упорных шайб
F4R 874 (турбо)	Усиленный двухсторонний	Оба распредвала	Термоусталость материала, коксование масляных каналов

Признаки выхода из строя: стук на холодную, ошибки P0011/P0014, падение мощности в зоне 2500-4000 об/мин. Для продления ресурса обязательна замена масла каждые 10-15 тыс. км с промывкой системы при наличии отложений.

Модернизация турбины на F4Rt

Заводская турбина Garrett GT1549L на двигателе F4Rt обладает ограниченным запасом прочности, что препятствует значительному повышению мощности без конструктивных изменений. Основная цель модернизации – увеличение производительности воздушного потока и надежности при работе под повышенным давлением наддува.

Ключевым этапом является замена штатного турбокомпрессора на производительные аналоги или кастомные сборки. Популярные варианты включают модели Garrett GT20/25 серий, BorgWarner EFR 6258 или гибридные решения на базе заводского хаузинга с модифицированными крыльчатками.

Технические аспекты модернизации

Для реализации потенциала новой турбины обязательно требуется комплекс сопутствующих доработок:

• Топливная система: установка форсунок повышенной производительности (Siemens Deka 630cc, Bosch 550cc)
• Охлаждение: монтаж интеркулера увеличенного объема и производительных патрубков
• Выпуск: замена катализатора на спортивный резонатор, установка downpipe 3"

Типичные характеристики после модернизации:

Параметр	Сток	Stage 2+
Макс. мощность	225 л.с.	280-320 л.с.
Крутящий момент	310 Нм	400-450 Нм
Давление наддува	0.8-1.0 bar	1.4-1.6 bar

Обязательные условия для безопасной эксплуатации:

1. Прошивка ЭБУ с коррекцией угла опережения зажигания и топливных карт
2. Установка датчика детонации и широкополосной лямбды
3. Модернизация сцепления (керамика/кевлар)

Тюнинг ЭБУ: прошивки Stage 1, Stage 2

Stage 1 представляет собой базовую оптимизацию заводской программы ЭБУ без требований к доработке "железа". Специалисты корректируют топливные карты, угол опережения зажигания, давление наддува (для турбомодификаций) и отключают программные ограничения. Это обеспечивает прирост мощности 10-15% и крутящего момента до 20%, сохраняя ресурс двигателя и экологические нормы. Прошивка выполняется через диагностический разъем OBD-II и обратима.

Stage 2 требует обязательной доработки компонентов: установки производительной выхлопной системы (прямоток 60-63 мм), холодного впуска с нулевым сопротивлением, интеркулера увеличенного объема (для турбоверсий) и замены топливных форсунок при агрессивной настройке. Программная часть акцентируется на максимальном использовании потенциала апгрейда: корректировка VVT, расширение диапазона работы VANOS, адаптация под пониженное сопротивление выпуска и оптимизация наддува. Результат – мощность возрастает на 20-30%, крутящий момент – до 35%.

Ключевые аспекты Stage 2

• Аппаратные требования: Спортивный выпуск, воздушный фильтр нулевого сопротивления, усиленное сцепление.
• Особенности ПО: Коррекция работы фазовращателей, калибровка под повышенный расход воздуха, адаптация топливных карт под высокий крутящий момент.
• Риски: Ускоренный износ сцепления, необходимость контроля температуры на турбомоторах, риск детонации при низком качестве топлива.

Параметр	Stage 1	Stage 2
Требуемый апгрейд	Не требуется	Выпуск, впуск, интеркулер (турбо)
Прирост мощности	10-15%	20-30%
Риск для ресурса	Минимальный	Умеренный (при грамотной настройке)
Совместимость с АКПП	Без ограничений	Требует проверки запаса прочности АКПП

Важно: Для всех этапов критичен выбор квалифицированного специалиста с опытом работы именно с F4R. Некорректные прошивки вызывают детонацию, прогар клапанов или выход из строя катализатора. Рекомендуется установка широкополосного лямбда-зонда для мониторинга.

Установка спортивных распредвалов на двигатель F4R

Замена штатных распредвалов на спортивные версии – ключевая модификация для повышения мощностных характеристик двигателя F4R. Спортивные кулачки обладают измененным профилем (высота и продолжительность подъема), оптимизирующим наполнение цилиндров на высоких оборотах. Это приводит к увеличению максимальной мощности и крутящего момента в верхнем диапазоне оборотов, но требует комплексной адаптации сопутствующих систем.

Установка требует обязательной калибровки фаз газораспределения и использования программируемого блока управления двигателем (ЭБУ). Штатный ЭБУ не способен корректно адаптироваться к измененным характеристикам впуска/выпуска, что приведет к ошибкам, нестабильной работе и риску повреждения. Требуется профессиональная настройка ("чип-тюнинг") под конкретные параметры валов и остальных модификаций двигателя.

Критические аспекты и необходимые доработки

Помимо замены самих валов и перепрошивки ЭБУ, установка спортивных распредвалов на F4R влечет за собой обязательный комплекс сопутствующих работ:

• Усиление клапанного механизма: Штатные клапанные пружины часто не рассчитаны на возросшие нагрузки и высокие обороты. Обязательна установка усиленных пружин, титановых тарелок и качественных маслосъемных колпачков для предотвращения "зависания" клапанов и утечек масла.
• Регулировка тепловых зазоров: После установки новых валов требуется точная регулировка тепловых зазоров клапанов (на холодном двигателе) в соответствии с техническими требованиями производителя распредвалов.
• Доработка впуска и выпуска: Для реализации потенциала валов необходимы: установка дроссельной заслонки увеличенного диаметра (например, 64мм или 70мм), производительный впускной коллектор (прямоток) и магистральный выпускной коллектор ("паук") в паре с прямоточной выхлопной системой.

Типичные результаты установки спортивных распредвалов (на примере Stage 2/3) в сочетании с другими доработками:

Параметр	Штатный F4R	Спорт. валы + доработки
Макс. мощность	140-180 л.с.	190-220+ л.с.
Макс. крутящий момент	190-215 Нм	220-250+ Нм
Диапазон max. отдачи	до 5500-6000 об/мин	6500-7500 об/мин

Важно учитывать последствия для ресурса и повседневной эксплуатации:

1. Падение момента на "низах": Увеличение перекрытия клапанов смещает пик крутящего момента в зону высоких оборотов, ухудшая тягу на малых и средних оборотах.
2. Повышенный расход топлива: Особенно заметен в городском цикле из-за необходимости постоянно поддерживать высокие обороты.
3. Снижение ресурса: Возросшие нагрузки на ГРМ, частые высокие обороты и общее форсирование сокращают межсервисный интервал и общий срок службы двигателя.
4. Уровень шума и вибраций: Работа двигателя становится более жесткой и шумной, особенно на "холодную".

Модификации для автоспорта: гоночная подготовка

Гоночная подготовка двигателя F4R требует радикальных изменений конструкции для достижения максимальной мощности, надежности и отзывчивости в экстремальных условиях. Основной фокус направлен на форсировку мотора через механические доработки и оптимизацию систем управления. Приоритет отдается снижению массы деталей, повышению прочности компонентов и улучшению газообмена.

Тюнинг для автоспорта подразумевает комплексный подход: балансировку вращающихся частей, применение облегченных материалов и специализированной электроники. Ресурс двигателя сознательно сокращается в пользу производительности, что требует частых регламентных обслуживаний. Особое внимание уделяется стабильности работы при длительных высоких оборотах и перегрузках.

Ключевые направления модификаций

Механические доработки:

• Поршневая группа: кованые поршни с низкофрикционным покрытием, облегченные поршневые пальцы
• Шатуны: титановые или кованые стальные с полированными шейками
• Коленвал: облегченный балансир, азотирование шеек, дополнительные противовесы
• ГБЦ: фрезеровка плоскости, полировка каналов, установка спортивных распредвалов с увеличенным подъемом

Системные изменения:

Система впуска	Дроссельные заслонки увеличенного диаметра, короткие впускные патрубки
Выпускная система	«Паук» 4-2-1, прямоток без катализатора, керамическое покрытие
Смазка	Сухой картер, масляный радиатор с термостатом, усиленный маслонасос
Охлаждение	Дополнительные водяные помпы, керамические прокладки, охлаждаемые поршни

Электроника и управление: Монтаж программируемого ЭБУ (Motec, Pectel) с индивидуальными картами для разных покрытий, замена датчиков на гоночные аналоги, установка системы среза зажигания. Обязательная адаптация системы впрыска под гоночное топливо с повышенным октановым числом.

Мощность стандартного атмосферного F4R

Базовый атмосферный двигатель F4R развивает мощность в диапазоне 110–170 лошадиных сил в зависимости от конкретной модификации и калибровки ЭБУ. Наиболее распространенные серийные версии для массовых моделей Renault работают в коридоре 110–140 л.с., что обеспечивает баланс между производительностью и топливной экономичностью.

Пиковая мощность достигается при 5500–7000 об/мин благодаря системе изменения фаз газораспределения (VVT) и тщательно рассчитанным параметрам впускного тракта. Крутящий момент варьируется от 145 до 200 Н·м, с максимальным значением в зоне 3750–5500 об/мин, обеспечивая уверенную тягу в средних режимах работы.

Модификации и показатели мощности

Модификация	Мощность (л.с.)	Применение
F4R 700	110–115	Renault Laguna I, Safrane
F4R 730	135–140	Renault Megane II, Scenic II
F4R 732	150	Renault Laguna II
F4R 736	170	Renault Clio RS III

Ключевые факторы, влияющие на мощность:

• Степень сжатия: 9.8:1 (базовые версии) до 11.0:1 (спортивные модификации)
• Система впуска: ресивер переменной длины на версиях 150+ л.с.
• Электронная дроссельная заслонка и алгоритмы управления Drive-by-Wire

Крутящий момент турбированной версии F4Rt

Турбированная модификация двигателя F4Rt, оснащенная турбонаддувом, демонстрирует значительный прирост крутящего момента по сравнению с атмосферными версиями F4R. Это достигается за счет принудительного нагнетания воздуха в цилиндры, что позволяет сжигать больше топлива и эффективнее использовать рабочий объем.

Пиковый крутящий момент развивается в широком диапазоне оборотов, обеспечивая уверенную тягу с низов и эластичность работы. Конкретные значения зависят от модели турбины, степени форсирования и калибровки ЭБУ, применяемых в различных автомобилях Renault и Nissan.

Ключевые особенности момента F4Rt

Диапазон максимального момента: 90% пикового значения доступно уже с ~2000 об/мин, сохраняясь до ~5000 об/мин. Это обеспечивает резкий отклик без "турбоямы".

Сравнение с атмосферными версиями:

Модификация	Крутящий момент (Н·м)	Обороты (об/мин)
F4R (2.0 16V)	190-200	~3750
F4Rt (турбо)	270-330	2000-5000

Факторы, влияющие на величину момента:

• Тип турбины: Garrett GT15 или GT20 для разных степеней форсировки
• Давление наддува: от 0.7 до 1.2 бар в стоковых версиях
• Система охлаждения: интеркулер увеличенного объема
• Прошивка ЭБУ: адаптированная карта впрыска и зажигания

Практические преимущества: Ранний выход на максимум момента сокращает необходимость частых переключений передач в городском цикле и улучшает динамику разгона. Высокая эластичность особенно заметна при обгонах и движении внатяг.

Экологические стандарты: соответствие Euro-3/4/5

Двигатель F4R эволюционировал для соответствия ужесточающимся экологическим нормам. Ранние версии (например, F4R 730/732) выпускались под стандарт Euro-3, характерный для конца 1990-х – начала 2000-х годов. С середины 2000-х годов модификации адаптировались под требования Euro-4, а поздние варианты (F4R 832/834) получили сертификацию Euro-5.

Переход на новые экоклассы потребовал внедрения комплекса инженерных решений. Ключевыми изменениями стали оптимизация камеры сгорания, установка многоточечного впрыска с электронным управлением, модернизация системы зажигания и интеграция дополнительных датчиков для точного контроля состава выхлопных газов.

Технологии обеспечения экологических стандартов

Для выполнения норм применялись следующие решения:

• Каталитические нейтрализаторы: Установка керамических или металлических катализаторов с повышенной эффективностью и увеличенной площадью поверхности
• Лямбда-зонды: Использование двух датчиков кислорода (до и после катализатора) для Euro-4/5, обеспечивающих точную обратную связь с ЭБУ
• Система рециркуляции ОГ (EGR): Снижение выбросов NOx за счет возврата части отработавших газов во впускной коллектор
• Управление фазами газораспределения: Применение системы изменения фаз (на части модификаций) для оптимизации наполнения цилиндров и снижения токсичности
• Топливная система: Переход с моновпрыска на распределенный впрыск под высоким давлением с электромагнитными форсунками

Экостандарт	Соответствующие модификации F4R	Основные изменения	Период применения
Euro-3	F4R 730, F4R 732 (ранние)	Катализатор, один лямбда-зонд, EGR	~1999-2004 гг.
Euro-4	F4R 732 (поздние), F4R 822	Два лямбда-зонда, усовершенствованный катализатор, адаптивная EGR	~2005-2009 гг.
Euro-5	F4R 832, F4R 834	Нанопокрытие катализатора, прецизионный впрыск, оптимизированная EGR	С 2010 г.

Соблюдение норм достигалось также за счет ужесточения допусков при производстве деталей ЦПГ, применения новых сортов моторных масел с низкой зольностью и адаптации прошивок ЭБУ. Для модификаций Euro-5 критически важным стало поддержание герметичности топливной системы и исправности всех датчиков.

Особенности системы охлаждения F4R

Система охлаждения двигателя F4R является жидкостной, закрытого типа с принудительной циркуляцией антифриза. Основная конструкция включает алюминиевый радиатор с пластиковыми бачками, термостат с восковым элементом, центробежный насос и двухскоростной электровентилятор. Рабочее давление в контуре поддерживается на уровне 1.4 бар благодаря герметичной крышке расширительного бачка.

Отличительной чертой является разделение контуров циркуляции: малый круг (рубашка двигателя, отопитель) и большой круг (основной радиатор). Переключение между ними управляется термостатом, открывающимся при достижении 88-92°C. Дополнительный контур охлаждает дроссельный узел, предотвращая обледенение при низких температурах. Система оснащена двумя датчиками температуры: для приборной панели и управления электровентилятором.

Ключевые технические характеристики

Объем системы	~6.5 литров
Тип термостата	Твердотельный (восковой)
Температура открытия термостата	88°C (ранние версии), 92°C (поздние модификации)
Рабочее давление	1.4 бар
Привод помпы	Ремень ГРМ

Конструктивные особенности:

• Пластиковый расширительный бачок с уровнемыми метками MIN/MAX
• Электровентилятор с двухступенчатым управлением (низкая/высокая скорость)
• Алюминиевые патрубки в критичных зонах нагрева
• Интегрированный подогрев впускного коллектора в контуре охлаждения

Важно: В турбированных версиях F4RT добавлен отдельный контур интеркулера, но основная система охлаждения двигателя сохраняет указанную архитектуру. Ревизия термостата и материала прокладок ГБЦ проводилась в рамках модернизаций 2001 и 2006 годов.

Термостат: рабочие температуры и диагностика

Термостат двигателя F4R регулирует поток охлаждающей жидкости между двигателем и радиатором, обеспечивая быстрый прогрев до рабочей температуры и её поддержание. Основной рабочий диапазон для большинства модификаций F4R (K4J, K4M, F4R 830/832) составляет 88–92°C. При этой температуре термостат начинает открываться, направляя жидкость по большому кругу через радиатор.

Полное открытие клапана происходит при 100–105°C. Исправный термостат предотвращает перегрев двигателя и сокращает время прогрева, критичное для снижения износа и расхода топлива. Нарушение рабочих параметров приводит к нестабильной работе системы охлаждения.

Диагностика неисправностей термостата

Ключевые признаки неисправности:

• Длительный прогрев: Двигатель достигает рабочей температуры дольше 10–15 минут (при +5°C и выше).
• Перегрев: Стрелка температуры на панели приборов уходит в красную зону.
• Низкая температура в движении: Прогретый двигатель остывает на трассе до 60–70°C.
• Колебания температуры: Резкие скачки показаний датчика.

Методы проверки:

1. Визуальный осмотр: Течи тосола на корпусе термостата или патрубках.
2. Прогрев двигателя:
   • Холодный пуск: верхний патрубок радиатора должен нагреваться только после достижения ~90°C.
   • Принудительное охлаждение (например, печка на максимум) не должно вызывать резкое падение температуры ниже 85°C.
3. Измерение температуры:
   • Пирометром – сравнение показаний на входе/выходе термостата.
   • OBD-сканером – сравнение данных ЭБУ с нормой открытия (например, при 92°C клапан должен быть открыт на 50%).

Состояние термостата	Температура открытия	Последствия для F4R
Заклинил закрытым	Не открывается	Перегрев, деформация ГБЦ, прогар прокладки
Заклинил открытым	Постоянно открыт	Повышенный расход топлива, износ ЦПГ, ошибки по обогащению смеси
Раннее открытие	~75–80°C	Недостаточная температура масла, нагар в камере сгорания

Важно: При замене термостата на F4R используйте оригинальные комплектующие (например, THERM 0138 для F4R 832) или проверенные аналоги с идентичной температурой открытия. Несоответствие параметров нарушит тепловой режим двигателя.

Замена водяной помпы: ключевые этапы

Перед началом работ подготовьте новый комплект помпы, герметик (если не используется прокладка), охлаждающую жидкость и инструменты: ключи, съемник ремня ГРМ, емкость для слива. Убедитесь в отсутствии давления в системе охлаждения – дайте двигателю полностью остыть.

Снимите пластиковые защитные кожухи двигателя и элементы, ограничивающие доступ к приводу ГРМ. Ослабьте натяжитель и аккуратно снимите зубчатый ремень, точно зафиксировав положение распредвалов и коленвала метками для сохранения фаз газораспределения.

1. Демонтаж старой помпы
   • Слейте охлаждающую жидкость через сливные пробки в блоке цилиндров и радиаторе
   • Отсоедините патрубки и датчики (при необходимости), мешающие доступу к помпе
   • Выкрутите крепежные болты помпы (обычно 3-5 шт.) в последовательности, указанной производителем
   • Аккуратно снимите корпус помпы, осторожно поддевая его монтажной лопаткой
2. Подготовка посадочной поверхности
   • Тщательно очистите привалочную плоскость блока цилиндров от остатков старой прокладки и герметика
   • Обезжирьте поверхность бензином или спиртом, проверив отсутствие сколов и деформаций
3. Установка новой помпы
   • Нанесите тонкий слой герметика (при отсутствии заводской прокладки) или установите новую прокладку
   • Плотно прижмите корпус помпы к блоку и затяните болты крест-накрест с указанным моментом:

     Диаметр болта	Момент затяжки (Нм)
     М6	10-12
     М8	20-25

   • Подсоедините все патрубки, зафиксировав хомуты в правильном положении
4. Завершение работ
   • Установите ремень ГРМ с точным соблюдением меток, отрегулировав натяжение
   • Залейте охлаждающую жидкость через расширительный бачок, удалив воздушные пробки прокачкой
   • Запустите двигатель, проверьте отсутствие течей и стабильность температуры на прогреве

Топливная система высокого давления на двигателе F4Rt

Топливная система высокого давления (ТНВД) обеспечивает точную подачу горючего под экстремальным давлением в цилиндры двигателя F4Rt. Она состоит из механического топливного насоса, рампы, форсунок и регулятора давления. Система синхронизирована с блоком управления двигателем (ECU) для адаптации к режимам работы турбонаддува.

Конструкция использует технологию прямого впрыска через пьезоэлектрические форсунки. Это позволяет реализовать многостадийное впрыскивание (до 5 импульсов за цикл), оптимизируя смесеобразование и снижая детонацию. Давление регулируется пропорциональным клапаном на топливной рампе в диапазоне 50-180 бар.

Ключевые компоненты и параметры

Компонент	Характеристики
Топливный насос	Плунжерный, односекционный, привод от распредвала
Форсунки	Пьезоэлектрические, 6 отверстий
Топливная рампа	Стальная, с датчиком давления
Рабочее давление	Номинальное: 150 бар (пиковое: 180 бар)

Особенности управления:

• ECU корректирует давление в зависимости от нагрузки и оборотов
• Адаптивная коррекция по сигналу лямбда-зонда
• Защита от кавитации при холодном пуске

Модификации для разных версий F4Rt:

1. Базовый турбо (K4M Turbo) – давление до 130 бар
2. RS-версии (Megane RS) – усиленная рампа, форсунки с увеличенной пропускной способностью
3. Гибридные варианты – электромеханический регулятор давления

Диагностика течи сальников коленвала двигателя F4R

Течь сальников коленчатого вала – критичная неисправность, приводящая к потере моторного масла и риску повреждения двигателя F4R. Основными признаками служат масляные пятна под автомобилем после стоянки, снижение уровня масла на щупе без видимых подтёков на верхних узлах, а также характерные следы смазки в зоне шкива коленвала (передний сальник) или стыка двигателя с коробкой передач (задний сальник).

Нарушение герметичности уплотнений провоцируется естественным старением резины, механическими повреждениями при некорректном монтаже, износом посадочных мест на валу или деформацией посадочных поверхностей блока цилиндров. Дополнительным фактором риска является повышенное давление картерных газов из-за неисправности системы вентиляции картера.

Алгоритм выявления источника утечки

1. Очистка зоны контроля: тщательно удалить загрязнения и остатки масла с нижней части блока цилиндров, защиты картера, шкивов и прилегающих деталей с помощью спецсредств.
2. Визуальный осмотр:
   • Передний сальник: проверить область за приводным шкивом коленвала (со стороны ремня ГРМ/цепи) на наличие свежих масляных потёков после запуска двигателя.
   • Задний сальник: исследовать стык между блоком цилиндров и коробкой передач, маховик и картер сцепления через смотровое окно или после частичного демонтажа КПП.
3. Контроль системы вентиляции картера: проверить клапан PCV и патрубки на засорение. Забитая система вызывает избыточное давление, выдавливающее сальники.
4. Использование УФ-детектора: добавить в масло флуоресцентную присадку, после пробега выявить источник утечки под УФ-лампой.

Критерий	Передний сальник	Задний сальник
Типичные симптомы	Масло на ремне ГРМ/цепи, внутренней стороне приводных ремней, защите картера	Масляные потёки на картере сцепления, нижней части КПП, поддоне коробки
Сложность диагностики	Средняя (требует снятия кожуха ГРМ)	Высокая (необходим частичный демонтаж КПП)

Важно дифференцировать течь сальников от утечек через прокладку поддона, датчик давления масла или масляный фильтр. При подтверждении неисправности сальников коленвала требуется незамедлительная замена с обязательной очисткой посадочных мест и контролем состояния рабочих поверхностей вала.

Ремонт масложора: кольца и маслосъемные колпачки

Основными причинами масложора в двигателе F4R являются износ маслосъемных колпачков и компрессионных/маслосъемных колец. Колпачки дубеют и теряют эластичность при нагреве, пропуская масло по стержням клапанов в камеру сгорания. Кольца изнашиваются или закоксовываются, переставая эффективно снимать масляную пленку со стенок цилиндров и регулировать его расход.

Несвоевременный ремонт приводит к нагарообразованию на поршнях и клапанах, снижению компрессии, залеганию колец в канавках, повышенному дымлению и каталитическому отравлению катализатора. Диагностируют проблему через замер компрессии, тест на утечку, эндоскопию цилиндров и анализ состояния свечей зажигания.

Процедура замены компонентов

Замена маслосъемных колпачков:

1. Демонтаж клапанной крышки, ремня ГРМ и распредвалов
2. Снятие старых колпачков специнструментом (съемником или пассатижами)
3. Очистка посадочных мест на клапанных направляющих
4. Установка новых колпачков с запрессовкой до упора
5. Сборка в обратной последовательности с заменой сальников распредвалов

Замена поршневых колец:

1. Снятие ГБЦ и поддона двигателя
2. Выемка поршней с шатунами через верх блока цилиндров
3. Очистка поршневых канавок от нагара
4. Установка новых компрессионных и маслосъемных колец с контролем замков (смещение на 120°)
5. Притирка колец перед сборкой (вращение в цилиндре)

Обязательно заменяются прокладки ГБЦ, сальники коленвала и все одноразовые крепежные элементы. После ремонта требуется обкатка двигателя в щадящем режиме (2000-3000 об/мин) первые 500 км для приработки колец.

Компонент	Ресурс (тыс. км)	Признаки износа
Маслосъемные колпачки	80-120	Дым при запуске, масло на впускных клапанах
Маслосъемные кольца	150-200	Синий дым под нагрузкой, закоксованные канавки

Проверка компрессии: нормативные значения

Нормативные значения компрессии для двигателя F4R зависят от конкретной модификации и степени износа. Для исправного двигателя с пробегом до 100 000 км стандартный диапазон составляет 12-14 бар (или 12-14 кгс/см²) во всех цилиндрах. Замер выполняется на прогретом двигателе с выкрученными свечами зажигания и полностью открытой дроссельной заслонкой.

Критичным считается отклонение показаний между цилиндрами более чем на 1 бар. Разница в 2-3 бара указывает на серьезные проблемы: залегание колец, повреждение клапанов или дефект прокладки ГБЦ. Минимально допустимый порог для запуска и стабильной работы – 10 бар, но при таких значениях наблюдается повышенный расход масла и снижение мощности.

Особенности замера на разных модификациях

• F4R 832/833 (2.0 16V): Норма 12.5-13.5 бар. Допустимый разброс – до 0.8 бар
• F4R 840 (2.0 Turbo, Megane RS): Повышенные требования – 13-14 бар из-за турбонаддува
• F4R 874 (1.8 16V): 11.5-12.5 бар (ниже степень сжатия)

Важно: Перед проверкой убедитесь в исправности стартера и заряженности АКБ. Низкая скорость прокрутки коленвала искажает результаты. При отклонениях повторите замер с добавлением 5 мл масла в проблемный цилиндр – рост показаний подтверждает износ колец.

Состояние двигателя	Значение (бар)	Рекомендуемые действия
Идеальное	13.5-14	Не требуется
Нормальное	12-13	Контроль через 20 000 км
Требует внимания	10-11.5	Диагностика ГРМ, замер расхода газов
Критичное	Менее 10	Капитальный ремонт

Система смазки: схема циркуляции масла

Масляный насос шестеренчатого типа, расположенный в передней части блока цилиндров, забирает масло из поддона через маслоприемник с сетчатым фильтром грубой очистки. Нагнетаемая под давлением смазка направляется в полнопоточный масляный фильтр, где происходит удаление механических примесей.

После фильтрации очищенное масло поступает в главную продольную масляную магистраль блока цилиндров. От этой центральной магистрали через систему каналов и отверстий смазка распределяется ко всем критически важным узлам двигателя.

Основные направления подачи масла

• Коренные подшипники коленчатого вала – смазка подается напрямую из главной магистрали
• Шатунные подшипники – масло поступает через каналы в коленвале от коренных шеек
• Опоры распредвалов – смазка подводится через вертикальные каналы в ГБЦ
• Привод ГРМ – цепь или ремень (в зависимости от модификации) смазываются разбрызгиванием
• Поршневые пальцы – смазываются через отверстия в верхних головках шатунов

Дополнительные контуры смазки

Отдельные каналы обеспечивают подачу масла к гидрокомпенсаторам клапанов и натяжителю цепи ГРМ. В турбированных версиях F4R (например, F4Rt) предусмотрен специальный контур для смазки и охлаждения подшипников турбокомпрессора. После прохождения через узлы трения масло самотеком возвращается в поддон, завершая цикл.

Компонент	Тип смазки	Давление (бар)
Коренные подшипники	Под давлением	3.5-4.5 (на 2000 об/мин)
Шатунные вкладыши	Под давлением	2.8-3.8
Цепь ГРМ	Разбрызгивание	-
Турбокомпрессор (F4Rt)	Под давлением	2.0-3.0

Особенности ремонта коленчатых валов двигателя F4R

Ремонт коленчатого вала F4R требует строгого соблюдения регламентов из-за высоких нагрузок и точных допусков. Обязательным этапом является комплексная диагностика, включающая визуальный контроль на предмет трещин, задиров и биений, а также измерение износа коренных и шатунных шеек микрометром. Пренебрежение дефектовкой приводит к преждевременному выходу из строя двигателя даже после восстановления.

Специфика конструкции F4R предусматривает ограниченный набор ремонтных размеров вкладышей (обычно 2-3 ступени), что требует точного расчета при шлифовке шеек. Особое внимание уделяется состоянию масляных каналов – их загрязнение или повреждение вызывает масляное голодание. Обязательна проверка посадочных мест под шкивы и маховик, так как их нарушение вызывает вибрации.

Ключевые аспекты восстановления

Основные технологические операции включают:

• Шлифовку шеек под ремонтные вкладыши с соблюдением класса шероховатости (Ra ≤ 0,32 мкм) и радиусов галтелей.
• Полировку после шлифовки для устранения микронеровностей и улучшения приработки.
• Восстановление посадочных поверхностей под сальники методом напыления или установки ремонтных втулок.

Типовой дефект	Способ устранения	Допуски F4R
Овальность/конусность шеек	Шлифовка на специализированном станке	≤ 0,005 мм
Задиры на рабочих поверхностях	Шлифовка с уменьшением диаметра на 0,25-0,50 мм	Глубина ≤ 0,01 мм
Микротрещины в галтелях	Замена вала (не ремонтопригодно)	Недопустимы

После механической обработки обязательна динамическая балансировка в сборе с маховиком и сцеплением. Дисбаланс свыше 15 г·см вызывает разрушение коренных подшипников. Финишная мойка под высоким давлением удаляет абразивную пыль из масляных каналов. Установка вала требует применения калиброванных пластин для контроля зазоров и динамометрического ключа.

Растачивание блока цилиндров: допустимые значения

Растачивание цилиндров двигателя F4R выполняется для восстановления геометрии при износе или повреждении стенок. Процедура требует строгого соблюдения ремонтных размеров, установленных производителем, чтобы обеспечить правильную посадку поршней и сохранение рабочих характеристик двигателя.

Допустимые значения определяются максимально возможным увеличением диаметра цилиндра без риска снижения прочности конструкции. Превышение этих параметров приводит к уменьшению толщины стенок, перегреву и возможному разрушению блока.

Ключевые параметры

Для двигателей F4R серий 832/834/842 допустимы следующие ремонтные размеры:

• Номинальный диаметр: 82.7 мм
• Ремонтный размер 1: 82.9 мм (+0.2 мм)
• Ремонтный размер 2: 83.1 мм (+0.4 мм)

Критические ограничения:

• Максимально допустимое растачивание: не более 0.5 мм от номинального диаметра
• Конусность и овальность цилиндров после обработки: ≤ 0.01 мм
• Шероховатость поверхности: Ra 0.32–0.63 мкм

Важно: После растачивания обязательна хонингованная обработка для создания оптимальной сетки микрорисок, удерживающей масло. Использование поршней и колец, соответствующих выбранному ремонтному размеру, строго обязательно.

Замена гидрокомпенсаторов: нюансы регулировки

После замены гидрокомпенсаторов на двигателе F4R критически важна правильная регулировка тепловых зазоров клапанов. Несоблюдение регламента Renault ведет к стукам, ускоренному износу распредвалов и снижению компрессии. Процедура требует строгой последовательности и контроля зазоров щупом в соответствии с техническими допусками для конкретной модификации двигателя.

Особое внимание уделите чистоте посадочных мест и масляных каналов ГБЦ – остатки грязи или нагара провоцируют заклинивание новых компенсаторов. Обязательна проверка давления масла перед запуском: значение ниже 0.5 бар на холостых оборотах указывает на проблемы с маслонасосом или засорением фильтра, что сделает регулировку бессмысленной.

Ключевые этапы регулировки

Работы выполняются на холодном двигателе (20±5°C) со снятой клапанной крышкой и ремнем ГРМ:

1. Проверните коленвал за болт шкива по часовой стрелке до совпадения меток на зубчатом шкиве распредвала и задней крышке ремня ГРМ.
2. Замерьте щупом зазоры для каждого клапана согласно позициям цилиндров:
   • Впускные клапаны: 0.10–0.15 мм (F4R 730/732)
   • Выпускные клапаны: 0.20–0.25 мм (F4R 832)
3. При отклонениях от нормы отрегулируйте зазор подбором толщины регулировочных шайб, расположенных между толкателем и кулачком распредвала.

Параметр	Допуск F4R 730	Допуск F4R 832
Зазор впускного клапана	0.10–0.15 мм	0.10–0.15 мм
Зазор выпускного клапана	0.20–0.25 мм	0.25–0.30 мм
Момент затяжки болтов корпусов подшипников распредвала	8.5–9.5 Н·м + 90°	8.5–9.5 Н·м + 90°

После сборки запустите двигатель и прогрейте до рабочей температуры. Отсутствие металлического стука на 2000–3000 об/мин подтверждает корректность регулировки. Появление шума в первые 10–15 минут эксплуатации допустимо – это заполнение компенсаторов маслом. Стойкий стук требует повторной проверки зазоров и состояния масляных каналов.

Отличия впускных коллекторов по модификациям

Конструкция впускного коллектора F4R напрямую зависит от типа впрыска и поколения двигателя. Основное разделение происходит между ресивером для распределенного впрыска (MPI) и системой непосредственного впрыска топлива (GDI), появившейся в поздних версиях мотора.

Материал изготовления также варьируется: ранние модификации оснащались алюминиевыми коллекторами, тогда как в более новых применяются пластиковые. Ключевые отличия касаются геометрии каналов, наличия или отсутствия вихревых заслонок, а также конфигурации крепления дроссельного узла и форсунок.

Типы коллекторов по системам впрыска

• MPI (многоточечный впрыск): Литые алюминиевые или композитные коллекторы с длинными каналами равной длины. Форсунки установлены во впускных патрубках перед клапанами.
• GDI (непосредственный впрыск): Пластиковые коллекторы с укороченными каналами. Форсунки монтируются непосредственно в ГБЦ, а коллектор оснащен вихревыми заслонками на вторичном контуре для оптимизации смесеобразования.

Эволюция конструкции

Модификация	Материал	Особенности
F4R (ранние версии)	Алюминий	Простые прямые каналы без заслонок, фланцевое крепление дросселя
F4R 832/834 (MPI)	Пластик/алюминий	Переменная геометрия каналов, резонансная камера для повышения крутящего момента
F4R 860/862 (GDI)	Пластик	Двухрежимная система с вихревыми заслонками, датчики давления и температуры на коллекторе

Важные нюансы: Коллекторы GDI оснащены электроприводом вихревых заслонок, меняющих сечение каналов в зависимости от нагрузки. В версиях с турбонаддувом (например, F4Rt) коллектор интегрирован с интеркулером и имеет усиленную конструкцию для работы под давлением.

Расположение и замена датчиков положения

Датчики положения коленчатого (ДПКВ) и распределительного (ДПРВ) валов обеспечивают синхронизацию систем впрыска и зажигания. Их корректная работа критична для соблюдения фаз газораспределения и стабильности работы двигателя F4R.

Отказ этих датчиков приводит к ошибкам ЭБУ (P0335, P0340), рывкам при разгоне, повышенному расходу топлива или невозможности запуска. Диагностика выполняется сканером, замером сопротивления и проверкой осциллографом сигнального напряжения.

Типы датчиков и их размещение

На двигателе F4R установлены:

• ДПКВ (индуктивный): закреплен на кронштейне возле шкива коленвала. Считывает метки на задающем диске маховика через технологическое окно картера сцепления.
• ДПРВ (датчик Холла): расположен в верхней части ГБЦ со стороны выпускного распредвала (на 16-клапанных версиях). Контролирует положение кулачкового вала через зубчатый ротор.

Датчик	Расположение	Крепление
ДПКВ	Нижний блок цилиндров, задняя часть	Болт М6 (8-10 Н·м)
ДПРВ	Головка блока цилиндров, тыльная сторона	Болт М8 (12-15 Н·м)

Процедура замены

1. Отсоединить минусовую клемму АКБ
2. Снять защитный кожух двигателя (при наличии)
3. Отключить разъем датчика, нажав на фиксатор
4. Выкрутить крепежный болт головкой на 10 (ДПКВ) или 13 (ДПРВ)
5. Извлечь датчик, проверить посадочное место на загрязнения
6. Установить новый датчик с соблюдением заводского зазора (0.5-1.3 мм)
7. Затянуть болт с рекомендованным моментом
8. Подключить разъем и аккумулятор

Важно: после замены обязательно выполнить адаптацию фаз с помощью диагностического оборудования. Не допускайте попадания металлической стружки на магнитный сердечник датчика при установке.

Датчики детонации: принцип работы и проверка

Датчики детонации (ДД) в двигателе F4R представляют собой пьезоэлектрические устройства, устанавливаемые на блоке цилиндров. Их основная задача – фиксировать высокочастотные вибрации (от 5 до 20 кГц), характерные для аномального горения топливно-воздушной смеси. При возникновении детонации датчик генерирует переменное напряжение, пропорциональное интенсивности колебаний.

Электронный блок управления (ЭБУ) анализирует сигнал от ДД в реальном времени. При обнаружении опасных вибраций система корректирует угол опережения зажигания для конкретного цилиндра, предотвращая повреждение поршневой группы. В двигателях F4R обычно используется один широкополосный датчик, охватывающий все цилиндры.

Проверка датчиков детонации

Диагностика ДД включает следующие этапы:

1. Визуальный осмотр: Проверка целостности корпуса, состояния разъёма и проводки.
2. Измерение сопротивления (при отключенном разъёме):
   • Норма: 450-500 кОм при 20°C
   • Отклонения указывают на неисправность
3. Проверка сигнала:
   • Запуск двигателя и простукивание блока цилиндров возле датчика
   • Контроль реакции ЭБУ сканером (коррекция УОЗ)
4. Анализ ошибок:

   Код ошибки	Описание
   P0327	Низкий уровень сигнала ДД
   P0328	Высокий уровень сигнала ДД
   P0332	Обрыв цепи ДД

Важно: При замене датчика затягивайте крепёж с моментом 20 Н·м – перетяжка или недотяжка искажают чувствительность. Используйте только оригинальные датчики (Renault 7700107403 или аналоги по спецификации).

Диагностика лямбда-зондов и ДМРВ

Лямбда-зонд (кислородный датчик) и датчик массового расхода воздуха (ДМРВ) критически влияют на работу двигателя F4R. Корректная диагностика этих элементов позволяет выявить нарушения топливно-воздушной смеси, повышенный расход топлива и потерю мощности.

Отказ лямбда-зонда приводит к некорректным показаниям состава выхлопных газов, а неисправность ДМРВ искажает данные о поступающем воздухе. Это провоцирует ошибки в работе ЭБУ, включая загорание CHECK ENGINE и переход системы в аварийный режим.

Методы диагностики

Диагностика лямбда-зондов:

1. Проверка напряжения:
   • Прогреть двигатель до рабочей температуры (80-90°C)
   • Измерить выходное напряжение сигнального провода мультиметром
   • Норма: 0.1-0.9В с частотой переключения 1-2 раза/сек
2. Анализ осциллограммы: выявление "зависания" сигнала или замедленной реакции
3. Проверка нагревательного элемента: сопротивление 2-14 Ом (зависит от модификации)

Ошибка P0130-P0141	Тип неисправности
P0130/P0136	Обрыв цепи или низкий сигнал
P0131/P0137	Короткое замыкание на массу
P0132/P0138	Короткое замыкание на +12В

Диагностика ДМРВ:

1. Измерение сигнального напряжения:
   • Ключ зажигания ON (двигатель остановлен)
   • Нормальное значение: 0.996-1.01В
   • Превышение 1.04В указывает на износ
2. Контроль показаний в реальном времени:
   • Холостой ход: 8-12 кг/час
   • 3000 об/мин: 22-28 кг/час
3. Тест отключения разъёма: кратковременное улучшение работы двигателя при отсоединённом датчике подтверждает неисправность

Критические ошибки: P0100 (обрыв цепи), P0102 (низкий сигнал), P0103 (высокий сигнал). Неисправный ДМРВ вызывает повышенный расход топлива (до +15%), рывки при разгоне и неустойчивые обороты ХХ.

Ремонтный размер шатунных вкладышей

Ремонтные размеры шатунных вкладышей двигателя F4R предназначены для компенсации износа шеек коленчатого вала при восстановлении силового агрегата. Они позволяют избежать дорогостоящей замены или перешлифовки коленвала, восстанавливая требуемый зазор в шатунном подшипнике.

Применение вкладышей ремонтного размера актуально при выявлении превышения допустимого зазора в шатунно-поршневой группе, овальности или задиров на рабочих поверхностях. Точный подбор осуществляется после замера фактического диаметра шатунных шеек микрометром.

Основные ремонтные размеры

• Стандарт: Ø48.000 мм
• Ремонт 1: Ø47.750 мм (уменьшение на 0.25 мм)
• Ремонт 2: Ø47.500 мм (уменьшение на 0.50 мм)
• Ремонт 3: Ø47.250 мм (уменьшение на 0.75 мм)

Критерии выбора и установки

1. Замер микрометром диаметра шатунной шейки коленвала после полировки
2. Подбор вкладышей по таблице соответствия с учетом фактического размера
3. Контроль зазора пластиковым щупом (0.020–0.055 мм для F4R)
4. Проверка выступа вкладыша над постелью (0.02–0.05 мм)
5. Обязательная замена стопорных колец и смазка моторным маслом

Параметр	Допуск
Максимальная конусность шейки	0.005 мм
Максимальная овальность	0.005 мм
Радиальный зазор (новый)	0.015–0.045 мм

Важно: Установка вкладышей нестандартной толщины без шлифовки коленвала запрещена – это приводит к заклиниванию шатуна. Все ремонтные размеры взаимозаменяемы между модификациями F4R (732/736/838).

После ремонта обязательна обкатка двигателя в щадящем режиме (2000 об/мин) первые 500 км для приработки поверхностей. Использование вкладышей максимального ремонтного размера сокращает ресурс узла на 15–20%.

Усиление блока для высоких степеней сжатия

Стандартный блок цилиндров двигателя F4R, особенно в ранних версиях (например, F4R 730/736), рассчитан на определенные механические и тепловые нагрузки. Значительное повышение степени сжатия (например, выше 12.0:1 для атмосферных версий или при форсировании турбо-версий) резко увеличивает давление в цилиндрах на такте сжатия и рабочем такте. Это создает экстремальные нагрузки на поршневую группу, шатуны, коленчатый вал и сам блок, включая постели коленвала и гильзы цилиндров.

Без соответствующего усиления основных компонентов силового агрегата, использование высоких степеней сжатия неизбежно приведет к преждевременному выходу из строя двигателя. Наиболее критичными точками становятся разрушение поршней (прогар днища, разрушение перемычек), деформация или поломка шатунов, износ и проворот вкладышей коленвала из-за недостаточной жесткости постелей, а также возможное коробление плоскости блока или головки.

Ключевые направления усиления

Для надежной работы двигателя F4R с высокой степенью сжатия требуется модернизация следующих критических элементов:

• Поршни: Обязательна установка усиленных кованых поршней. Они изготавливаются из высокопрочных алюминиевых сплавов (часто 2618 или 4032) методом ковки, что обеспечивает значительно более высокую прочность и температурную стойкость по сравнению с литыми. Конструкция включает:
  • Утолщенное днище для сопротивления высокому давлению и температуре.
  • Усиленные поршневые бобышки и перемычки между канавками колец.
  • Оптимизированную высоту компрессионной высоты (Compression Height).
  • Специальные терморасширительные вставки для контроля тепловых зазоров.
• Шатуны: Замена штатных шатунов на ковыные стальные шатуны повышенной прочности. Они обладают гораздо большей стойкостью к растягивающим и сжимающим нагрузкам, возникающим при высоком давлении сгорания.
• Болты шатунные и головки блока: Обязательна замена на качественные усиленные болты (например, ARP) с точно контролируемым моментом затяжки и углом доворота. Это обеспечивает надежное соединение и предотвращает ослабление под нагрузкой.
• Усиление постелей коленвала (Опционально, но крайне желательно): Для повышения жесткости блока и предотвращения "хождения" коленвала под нагрузкой применяют:
  • Главные крышки коленвала с поперечными стяжками (Cross-Bolted или Bedplate): Эта конструкция (характерная для F4R 7xx) дополнительно стягивает блок через боковые болты, существенно повышая жесткость.
  • Шпильки главных постелей (Main Stud Girdle): Установка шпилек вместо болтов и использование специальной усиливающей "рамы" (girdle), объединяющей все крышки коренных подшипников.

Компонент	Стандартное исполнение	Усиленное исполнение (для высокого сжатия)
Поршни	Литые алюминиевые (сплав типа A-S17U, A-S18U)	Кованые алюминиевые (сплав 2618, 4032)
Шатуны	Литые или кованые (серийные)	Кованые стальные (H-образное сечение, высокопрочная сталь)
Шатунные болты	Штатные болты	Усиленные болты (например, ARP 2000, L19)
Болты ГБЦ	Штатные болты (T.T.Y)	Усиленные шпильки ГБЦ (например, ARP)
Постели коленвала	Болтовое крепление крышек	Крышки с поперечными стяжками (F4R 7xx) и/или Шпильки + Рама (Girdle)

Помимо перечисленного, критически важны точная обработка поверхностей (расточка цилиндров, шлифовка коленвала, хонингование), подбор оптимальных тепловых зазоров и использование высококачественных вкладышей коленвала и шатунов с улучшенными антифрикционными и прочностными характеристиками. Усиление блока F4R под высокие степени сжатия – это комплексная задача, требующая модернизации всех ключевых компонентов, работающих под экстремальным давлением.

Гибридный турбокомпрессор для F4Rt

Гибридный турбокомпрессор представляет собой модернизированную версию штатной турбины двигателя F4Rt, создаваемую путём замены ключевых компонентов на производительные аналоги. Основная цель – повышение мощности и крутящего момента при сохранении базового корпуса (картриджа) и совместимости с заводской системой крепления и магистралей. Такая доработка популярна среди энтузиастов тюнинга, стремящихся выйти за рамки возможностей серийного K4M/K4J турбоагрегата.

Конструктивно гибрид для F4Rt предполагает замену штатных крыльчаток компрессора и турбины на увеличенные версии с оптимизированной геометрией лопастей. Материалами обычно служат алюминиевые сплавы (для компрессора) и жаропрочные никелевые сплавы типа Inconel (для турбинной части). Параллельно часто устанавливаются усиленные подшипниковые узлы (например, шарикоподшипники вместо плавающих втулок) и модернизированные уплотнения для повышения надёжности при высоких оборотах и температурах.

Ключевые особенности и варианты исполнения

Гибридные решения для F4Rt варьируются по степени форсировки. Базовые варианты используют крыльчатки с небольшим увеличением диаметра, сохраняя низкую инерционность для приемлемой отзывчивости. Радикальные билды применяют крупные крыльчатки, требующие доработки впуска/выпуска и топливной системы, но способные обеспечить прирост мощности до 350+ л.с. Важнейшие характеристики гибрида:

• Диаметр крыльчатки компрессора: Обычно в диапазоне 42-52 мм против штатных ~38-40мм.
• Трим крыльчатки турбины: Уменьшение трима (соотношение индуктора/экзодутора) для улучшения продувки на высоких оборотах.
• Тип подшипникового узла: Стандартные втулки, усиленные втулки, керамические шарикоподшипники (более отзывчивые, но дорогие).
• Возможность работы с актуатором/вестгейтом: Совместимость со штатным вакуумным актуатором или необходимость перехода на внешний вестгейт.

Установка гибридного турбокомпрессора требует обязательной калибровки ЭБУ для корректного управления подачей топлива, углом опережения зажигания и давлением наддува. Без чип-тюнинга велик риск детонации и повреждения двигателя. Преимущества гибрида – относительно низкая стоимость по сравнению с турбинами "с нуля" и сохранение штатной компоновки. Главный недостаток – потенциальное снижение отзывчивости на низких оборотах при установке крупных крыльчаток, а также зависимость итоговой надёжности от качества компонентов и сборки.

Система охлаждения наддувочного воздуха

Система охлаждения наддувочного воздуха (интеркулер) в двигателях F4R с турбонаддувом предназначена для снижения температуры сжатого турбокомпрессором воздуха перед его подачей во впускной коллектор. Основная задача – увеличение плотности воздушного заряда и предотвращение детонации.

Конструктивно интеркулер представляет собой теплообменник воздух-воздух, установленный перед радиатором двигателя. Нагретый при сжатии воздух проходит через соты интеркулера, где охлаждается встречным потоком атмосферного воздуха. Эффективность системы напрямую влияет на прирост мощности и топливную экономичность.

Технические особенности и модификации

Для различных версий F4R применялись следующие решения:

• Типовое расположение: фронтальный монтаж за бампером автомобиля с воздуховодами из силикона или резины.
• Материалы теплообменника: алюминиевые трубчато-пластинчатые конструкции с внутренними турбулизаторами потока.
• Варианты исполнения:
  • Базовые версии (F4Rt) – однорядные интеркулеры площадью ~0.15 м²
  • Модификации повышенной мощности (RS) – усиленные двухрядные теплообменники с площадью до 0.25 м²
• Давление потерь: не превышает 0.15-0.25 бар при номинальном наддуве.

Параметр	Значение
Эффективность охлаждения	Снижение температуры на 40-60°C относительно компрессора
Рабочее давление	До 1.8 бар (в зависимости от прошивки ECU)
Типовой объем системы	4.5-6.5 л (включая патрубки)

Критическими факторами считаются герметичность соединений и отсутствие засорения сот теплообменника. Утечки в патрубках или повреждения интеркулера приводят к падению давления наддува и снижению мощности. В спортивных версиях применяются дополнительные воздухозаборники в бампере для улучшения подачи охлаждающего воздуха.

Вклейка защитных гильз в алюминиевый блок

Технология вклейки "мокрых" гильз цилиндров в алюминиевый блок F4R обеспечивает герметичность системы охлаждения и прочное соединение при минимальных тепловых потерях. Процесс основан на использовании термореактивных клеевых составов, заполняющих микроскопические зазоры между гильзой и блоком при температуре 80-120°C, создавая монолитную структуру после полимеризации.

Критически важным этапом является подготовка поверхностей: блок и гильзы подвергаются ультразвуковой очистке и химической активации для улучшения адгезии. Требуемая точность посадки достигается поддержанием температурного режима в камере нагрева ±2°C и контролем осевого положения гильз специальными калибрами до полного застывания клея.

Технологические особенности процесса

Основные этапы вклейки включают:

1. Нанесение клея Loctite 648 или аналога на наружную поверхность гильзы
2. Посадку гильзы в блок с усилием 3-5 кН
3. Прогрев сборки в конвекционной печи 45 минут
4. Естественное охлаждение до 25°C без принудительного вентилирования

Контроль качества осуществляется двумя методами:

• Пневмотест под давлением 4 бар для проверки герметичности рубашки охлаждения
• Измерение выступа гильзы над плоскостью блока (0.03-0.05 мм)

Параметры материалов

Компонент	Материал	Толщина стенки
Блок цилиндров	AlSi9Cu3	7.5 мм
Гильза	GGG60	1.8 мм

Эксплуатационные преимущества включают улучшенный теплоотвод (+15% к эффективности охлаждения) и повышенную жесткость блока. Ключевым ограничением является невозможность замены гильз без разрушения блока из-за необратимости адгезионного соединения.

Ресурс механизма ГРМ при грамотном обслуживании

Газораспределительный механизм (ГРМ) двигателя F4R – критичный узел, ресурс которого напрямую зависит от соблюдения регламента обслуживания. Стандартный интервал замены ремня ГРМ и комплектующих составляет 60 000 км пробега или 4 года (ориентируясь на первое наступление). Однако при использовании качественных комплектующих и профессиональном монтаже ресурс может достигать 90 000 км без критического риска обрыва.

Ключевым фактором сохранения целостности ГРМ является комплексная замена всех компонентов: ремня, натяжных роликов, натяжителя и помпы охлаждения. Игнорирование замены любого из этих элементов снижает общий ресурс узла на 30-50%. Особое внимание уделяется герметичности сальников и прокладок – попадание масла или антифриза на ремень сокращает его срок службы в 2-3 раза.

Факторы увеличения ресурса ГРМ

Соблюдение следующих условий позволяет максимально продлить срок эксплуатации механизма:

• Использование оригинальных комплектующих (Renault) или аналогов премиум-сегмента (Gates, Contitech)
• Контроль натяжения с применением динамометрического ключа (перетяжка ускоряет износ подшипников, недотяг провоцирует срыв зубьев)
• Замена помпы охлаждения при каждой замене ГРМ (ее заклинивание – частая причина обрыва ремня)
• Диагностика каждые 15 000 км: проверка состояния ремня, отсутствие утечек техжидкостей, посторонних шумов

Компонент	Ресурс при нарушении регламента	Ресурс при грамотном обслуживании
Ремень ГРМ	30 000–40 000 км	75 000–90 000 км
Натяжной ролик	40 000–50 000 км	80 000–100 000 км
Помпа охлаждения	50 000–60 000 км	120 000–150 000 км

Категорически не рекомендуется превышать интервал в 90 000 км даже при визуально хорошем состоянии ремня. Решающее значение имеет старение резины: после 5 лет эксплуатации риск внезапного обрыва возрастает экспоненциально. Последствием обрыва становится гарантированное повреждение клапанов и поршней, требующее капитального ремонта двигателя.

Перспективы замены F4R на современные силовые агрегаты

Двигатель F4R, несмотря на свою надежность и отработанную конструкцию, постепенно утрачивает конкурентоспособность из-за ужесточения экологических стандартов (EURO 7, будущие RDE) и растущих требований к топливной экономичности. Его атмосферная схема и отсутствие современных систем нейтрализации выхлопа делают дальнейшее совершенствование в рамках текущей концепции технологически сложным и экономически нецелесообразным.

Основным направлением замены F4R становятся двигатели с турбонаддувом (downsizing) меньшего рабочего объема (например, 1.3 TCe, 1.5 dCi), обеспечивающие сопоставимую или большую мощность при значительном снижении расхода топлива и выбросов CO2. Параллельно набирает силу гибридизация: от умеренных гибридов (MHEV) с рекуперацией энергии до подключаемых гибридов (PHEV) и полностью электрических силовых установок (BEV), особенно актуальных для городских моделей и новых платформ.

Ключевые направления и вызовы

Конкретные альтернативы и стратегии:

• Турбомоторы (Downsizing): Агрегаты серий TCe (бензин) и dCi (дизель) от Renault-Nissan-Mitsubishi Alliance с непосредственным впрыском, изменяемыми фазами газораспределения и турбонаддувом низкого давления.
• Гибридные системы: Внедрение технологий E-Tech (Renault) – сочетание ДВС (часто на базе доработанного блока, подобного F4R, но меньшего объема), электромоторов и бесступенчатой трансмиссии без сцепления для повышения эффективности.
• Электрификация: Полный отказ от ДВС в пользу электромоторов и тяговых батарей в новых модельных линейках (например, электромобили на платформе CMF-EV).

Технические и экономические сложности:

1. Необходимость глубокой модернизации или замены платформ автомобилей для интеграции новых агрегатов (особенно гибридов и BEV), высоковольтной проводки и систем управления.
2. Значительное увеличение сложности и стоимости производства силовых установок, требующих новых компетенций и поставщиков.
3. Зависимость от развития инфраструктуры (зарядные сети для BEV/PHEV) и доступности ключевых компонентов (аккумуляторы, электроника).

Прогноз: Замена F4R будет происходить поэтапно. В среднесрочной перспективе (до 2030 г.) доминирующими станут турбированные ДВС и MHEV/PHEV на существующих и обновленных платформах. Долгосрочная стратегия (после 2030-2035 гг.) ориентирована на полную электрификацию модельного ряда в ключевых регионах, что приведет к окончательному выводу F4R и ему подобных атмосферных двигателей из производства.

Список источников

При подготовке материала об основных характеристиках и модификациях двигателя F4R использовались авторитетные технические документы и специализированные отраслевые издания. Все данные прошли перекрестную проверку для обеспечения соответствия заводским спецификациям.

Ниже представлен перечень ключевых источников, на основе которых составлена статья. В список включены официальные руководства, каталоги производителя и профильные технические публикации.

• Официальное руководство по ремонту Renault Laguna III (раздел "Силовая установка: двигатели F4R 784/786")
• Каталог деталей двигателей Renault-Nissan серии F4R (артикулы 8200058881)
• Технический бюллетень Renault "Модернизации двигателей F4R 2005-2012"
• Монография "Конструктивные особенности бензиновых двигателей Renault" (изд. "Автотехлитература", 2018)
• Отчеты испытаний двигателей F4R 830/832 на стендах UTAC (Франция)
• Архивные материалы журнала "Автомобильные двигатели" (№4/2010, №7/2015)
• Протоколы сервисных модификаций по сервисному бюллетеню Renault SI 3030
