Фары ВАЗ-2101 - размеры, установка, подключение

Статья обновлена: 18.08.2025

Фары "Жигулей" ВАЗ-2101 – ключевой элемент безопасности и внешнего вида классики. Знание их точных размеров, особенностей монтажа и схемы подключения критически важно для правильной замены или ремонта.

В статье подробно рассматриваются габариты штатных фар, пошаговый алгоритм их установки в корпус автомобиля и корректное электрическое присоединение к бортовой сети. Эта информация поможет избежать распространённых ошибок при обслуживании оптики.

Для ВАЗ-2101 исторически применялись фары с двумя ключевыми типоразмерами корпусов отражателей, определяющими их габариты и способ установки в кузове автомобиля. Эти размеры напрямую влияют на конструкцию фары, ее световые характеристики и совместимость с посадочным местом на передней панели.

Наиболее распространенным стандартом для классических "Жигулей" является корпус размером 170х146 мм. Этот типоразмер считается основным и характерен для подавляющего большинства серийных фар ВАЗ-2101 советского и раннего постсоветского периода. Параметры корпуса задают геометрию рефлектора и линзы.

Основные типоразмеры корпусов отражателей

Помимо основного, встречается и альтернативный типоразмер 150х105 мм. Фары с таким корпусом устанавливались значительно реже, обычно как нестандартный вариант или на части экспортных модификаций. Их установка требует адаптации или замены крепежных элементов на кузове.

Критически важно учитывать эти размеры при выборе замены:

170х146 мм - Стандартный, оригинальный размер для ВАЗ-2101.
150х105 мм - Встречается реже, требует проверки совместимости.

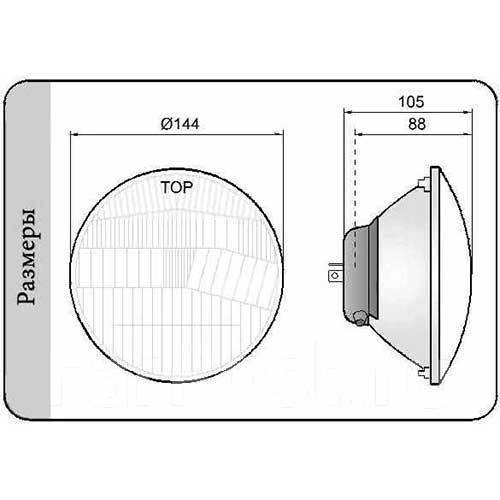

Габаритные характеристики светового модуля (высота/ширина)

Габаритные размеры фары ВАЗ-2101 имеют строго регламентированные значения, критичные для корректной установки в кузовное отверстие и обеспечения герметичности. Отклонения от стандартных параметров приводят к сложностям монтажа, нарушению геометрии светового пучка и риску проникновения влаги внутрь блок-фары.

Размеры светового модуля одинаковы для обеих фар (левой и правой) и составляют:

Точные габариты фары

Ширина: 195 ± 2 мм (по внешнему краю корпуса в самой широкой части)
Высота: 178 ± 2 мм (от верхней до нижней точки корпуса)

Для визуализации соответствия посадочному месту можно использовать таблицу:

Параметр	Значение (мм)	Допуск (мм)
Ширина корпуса	195	±2
Высота корпуса	178	±2

Контроль этих параметров обязателен при подборе замены – неоригинальные фары часто отличаются размерами, требуя доработки креплений или уплотнителя.

Диаметр посадочного места под лампу

Диаметр посадочного отверстия под лампу в фарах ВАЗ-2101 является строго фиксированным параметром, определяющим совместимость световых элементов. От точности соответствия размера зависит плотность прилегания лампы, герметичность оптического узла и корректность фокусировки светового пучка. Несоблюдение стандарта ведёт к проникновению влаги, ускоренному окислению контактов и рассеиванию света.

На автомобилях ВАЗ-2101 применяются фары типа ФГ-130, где посадочный диаметр под лампу составляет 82 мм. Данный размер соответствует цоколю P45t-41, используемому в лампах категории H4 мощностью 55/60 Вт. Конструкция предусматривает байонетное крепление с тремя направляющими штифтами, расположенными под углом 120° для исключения ошибок при монтаже.

Ключевые особенности установки

Посадочное кольцо фары имеет бортик-упор глубиной 5 мм для фиксации лампы
Обязательное использование резинового защитного колпака (диаметром 85 мм) после подключения
Проверка целостности уплотнительной прокладки на цоколе лампы перед установкой

Параметр	Значение
Тип фары	ФГ-130
Стандартный диаметр	82 мм ±0.5 мм
Тип цоколя	P45t-41 (BAZ)
Альтернативные лампы	H4 12V 55/60W, HS1

Требования к крепежным точкам корпуса

Крепежные точки корпуса фары ВАЗ-2101 должны обеспечивать жесткую фиксацию оптического элемента и сохранять его геометрию при вибрациях. Расположение отверстий строго соответствует посадочным шпилькам кузова, исключая перекосы и напряжения в пластике.

Диаметр монтажных отверстий (4.5–5 мм) рассчитан под штатные резиновые втулки, компенсирующие мелкие колебания. Отсутствие трещин или деформации зоны крепления критично – даже незначительное смещение фары нарушает световой пучок.

Ключевые параметры креплений

Соосность отверстий: отклонение между центрами крепежных точек не должно превышать ±0.5 мм.
Глубина посадочных гнезд: 8–10 мм для полного погружения втулки без выпирания.
Толщина материала вокруг отверстий: минимум 3 мм для сохранения прочности.

Элемент	Размер	Допуск
Диаметр отверстия	4.8 мм	±0.2 мм
Расстояние между центрами (вертикальное)	72 мм	±0.5 мм
Расстояние между центрами (горизонтальное)	98 мм	±0.5 мм

При установке проверяйте параллельность плоскости корпуса относительно кузова. Перетяжка гаек деформирует крепежные уши – усилие затяжки не должно превышать 2 Н·м. Коррозия на металлических вставках (при наличии) недопустима – она приводит к разрушению резьбовых соединений.

Сравнение с фарами ВАЗ-2105/2107

Фары ВАЗ-2105, ВАЗ-2107 и их модификации ("пятёрка", "семёрка") представляют собой следующее поколение осветительных приборов для классического семейства ВАЗ. Они имеют существенные отличия от фар ВАЗ-2101 ("копейка") как в конструкции, так и в подключении.

Несмотря на внешнюю схожесть и идентичный монтажный размер для установки в кузов, эти фары не являются взаимозаменяемыми без доработок. Ключевые различия кроются в способе крепления стекла, типе используемых ламп и схеме подключения.

Основные отличия

Конструкция фары:

ВАЗ-2101: Рассеиватель (стекло) и отражатель - раздельные элементы. Стекло крепится к корпусу отражателя герметиком или резиновым профилем.
ВАЗ-2105/2107: Рассеиватель и отражатель объединены в единый неразборный оптический элемент (блок-фара), завальцованный в металлический корпус.

Способ крепления к кузову:

ВАЗ-2101: Крепление осуществляется через три шпильки, впаянные в корпус отражателя. Гайки накручиваются снаружи кузова.
ВАЗ-2105/2107: Крепление производится тремя винтами (болтами), которые вкручиваются изнутри моторного отсека в резьбовые втулки корпуса блок-фары.

Типы ламп и разъемы:

ВАЗ-2101: Используются лампы типа АКГ-60+55 (дальний/ближний) и ФГ-130 (габарит). Подключение через индивидуальные клеммы или разъемы старого образца.
ВАЗ-2105/2107: Используются современные лампы H4 (дальний/ближний - двухнитевая) и H1 (дальний в режиме "люкс" - на моделях с 4 фарами). Габарит - лампа типа W5W. Подключение через стандартизированные пластиковые разъемы (H4 для ближнего/дальнего, H1 для "люкс", W5W для габарита).

Совместимость и установка:

Параметр	ВАЗ-2101	ВАЗ-2105/2107	Совместимость
Монтажное отверстие в кузове	Совместимо	Совместимо	Да (одинаковый размер)
Крепеж (шпильки/винты)	Шпильки (наружные гайки)	Винты (внутренняя установка)	Нет (разные методы крепления)
Разъемы подключения	Индивидуальные клеммы / старые разъемы	Стандартные пластиковые (H4, H1, W5W)	Нет (требуется переделка проводки)
Тип ламп (ближний/дальний)	АКГ-60+55	H4	Нет (разные цоколи)

Установка фар от ВАЗ-2105/2107 на ВАЗ-2101 возможна физически, так как они встают в штатное посадочное место. Однако для этого обязательно требуется: 1) Просверлить в кузове отверстия под крепежные винты "пятёрок" (или использовать переходные пластины/кронштейны); 2) Переделать проводку под современные разъемы H4 (и H1, если используется режим "люкс"); 3) Использовать лампы типа H4 вместо АКГ. Обратная установка фар 2101 на 2105/2107 также требует адаптации крепежа и проводки.

Необходимый инструмент для демонтажа

Снятие фар ВАЗ-2101 требует подготовки базового набора инструментов. Отсутствие подходящих приспособлений усложнит процесс и повысит риск повреждения деталей.

Следующие инструменты обеспечат безопасный и эффективный демонтаж. Убедитесь в их наличии перед началом работ.

Основной набор:

Крестовая отвертка (PH2 или PH3)
Плоская отвертка (4-5 мм)
Гаечный ключ на 8 мм (рожковый или накидной)
Пинцет или длинногубцы

Дополнительно рекомендуется:

Фонарик для подсветки монтажной зоны
WD-40 или аналогичная смазка (при закисании гаек)
Чистая ветошь для очистки контактов

Инструмент	Назначение
Крестовая отвертка	Откручивание винтов крепления облицовки радиатора
Ключ на 8 мм	Отворачивание гаек крепления корпуса фары
Плоская отвертка	Снятие клемм с проводов, поддевание пластиковых фиксаторов
Пинцет	Извлечение резиновых уплотнителей ламп из пазов

Снятие декоративной хромированной окантовки

Хромированная окантовка фары крепится к корпусу фары с помощью нескольких фиксирующих зубцов (лапок), расположенных по ее периметру. Эти зубцы плотно загибаются за бортик отражателя во время заводской сборки, обеспечивая надежную фиксацию, но усложняя демонтаж без повреждений.

Для снятия окантовки необходимо последовательно отогнуть все фиксирующие зубцы от бортика отражателя. Делать это следует крайне осторожно, используя тонкую плоскую отвертку или специальный монтажный инструмент, чтобы не сломать хрупкий металл окантовки и не погнуть ее. Работу удобнее выполнять, сняв фару с автомобиля.

Порядок действий

Снимите фару с автомобиля (предварительно отсоединив разъем лампы и ослабив регулировочные винты).
Расположите фару на устойчивой поверхности линзой вниз, защитив стекло от царапин мягкой тканью.
Визуально определите местоположение всех фиксирующих зубцов окантовки по периметру отражателя.
Тонкой плоской отверткой (шириной 4-6 мм) аккуратно подденьте кончик первого зубца и плавно отогните его наружу (от центра фары) примерно на 45-60 градусов.
Повторите процедуру пункта 4 для всех остальных зубцов окантовки по очереди.
После отгибания всех зубцов возьмите окантовку за края и потяните ее в направлении от отражателя. Она должна отделиться без чрезмерных усилий.

Важные замечания:

Не прилагайте излишних усилий при отгибании зубцов – металл окантовки хрупкий и легко ломается или деформируется.
Не пытайтесь поддеть окантовку до отгибания всех зубцов – это гарантированно приведет к ее повреждению.
Перед установкой окантовки обратно аккуратно подогните все зубцы молотком или плоскогубцами для обеспечения плотной посадки.

Отсоединение и проверка разъемов питания

Перед началом работ обесточьте бортовую сеть, сняв клемму «минус» с аккумуляторной батареи. Убедитесь в отсутствии механических повреждений изоляции проводов, коррозии или окисления контактов на разъемах фар – характерные проблемы для классических Жигулей.

Надавите на фиксатор пластмассового язычка каждого разъема (3-контактный у галогенных фар) и отсоедините колодку от корпуса фары. При затрудненном демонтаже используйте плоскую отвертку для аккуратного поддевания корпуса разъема, избегая приложения силы к проводам.

Проверка контактов и цепей

Визуально оцените состояние контактов внутри разъема:

Коррозия/окисление: очистите штырьки и гнезда мелкой наждачной бумагой (зернистость Р400) или специальным очистителем электроцепей
Деформация: подогните усики гнезд пассатижами для обеспечения плотного прилегания
Люфт колодки: при чрезмерном свободном ходе замените разъем или обожмите контакты

Прозвоните мультиметром цепи в режиме сопротивления:

Центральный контакт (Н10)	«+» ближнего/дальнего света	Должен звониться с клеммой «30» реле фар
Боковой контакт (H8)	«+» габаритов	Проверяется на соответствие цепи до кнопки подсветки
«Масса» (общий)	Кузовной контакт	Сопротивление относительно кузова – не более 0.5 Ом

Важно: при замене разъема используйте термоусадку для изоляции скруток, сохраняя цветовую маркировку проводов (белый – ближний, красный – дальний, черный – масса).

Выкручивание регулировочных винтов крепления

Перед демонтажем фары полностью ослабьте оба регулировочных винта на корпусе, поворачивая их против часовой стрелки. Верхний винт отвечает за вертикальную корректировку пучка света, а боковой – за горизонтальное положение оптического элемента. Оба элемента требуют осторожного обращения из-за риска срыва резьбы на пластиковых держателях.

При выкручивании фиксируйте корпус фары свободной рукой, предотвращая его резкое смещение. Проворачивайте винты до момента свободного хода резьбового соединения, но не допускайте полного выпадения из посадочных гнёзд – это упростит последующую сборку. Если винт проворачивается с чрезмерным усилием, обработайте резьбу проникающей смазкой типа WD-40.

Последовательность действий при снятии

Ослабьте верхний регулировочный винт на 8-10 оборотов.
Выверните боковой винт до ощущения "расклинки" корпуса.
Проверьте подвижность фары – она должна свободно качаться на нижнем шарнире.

Элемент	Направление вращения	Особенности
Верхний винт	Против часовой стрелки	Длинная резьбовая часть, контактирует с кузовным кронштейном
Боковой винт	Против часовой стрелки	Короткий стержень с пружинной шайбой, регулирует натяжение

Важно: Не применяйте ударные инструменты – усилие должно быть дозированным. При обнаружении деформированной резьбы или трещин в местах крепления замените регулировочный узел целиком. После выкручивания очистите винты металлической щёткой от коррозии и дорожной грязи.

Извлечение блока фары из передка кузова

Отключите электрический разъём фары, нажав на фиксатор и аккуратно отсоединив колодку проводов. Проверьте, не мешают ли провода демонтажу – при необходимости временно зафиксируйте их.

Выкрутите три регулировочных винта крепления блока фары: два верхних (горизонтальный и вертикальный регуляторы) и один нижний. Используйте крестовую отвёртку или торцевой ключ на 8 мм, прикладывая умеренное усилие во избежание срыва резьбы.

Последовательность демонтажа

Снимите декоративный ободок (при наличии): подденьте отвёрткой пластиковые клипсы по периметру.
Извлеките блок фары: удерживая корпус, потяните его на себя, одновременно раскачивая из стороны в сторону для выхода из посадочных пазов.
Проверьте уплотнитель: если резиновая прокладка прилипла к кузову, аккуратно отделите её для повторного использования.

При затруднённом откручивании винтов:

Обработайте резьбу проникающей смазкой (WD-40) и выждите 10–15 минут.
Применяйте ударный инструмент (например, ударную отвёртку) только в крайнем случае, чтобы не повредить крепёжные гнёзда.
Если винты деформированы – замените новыми при сборке.

Чистка контактов перед установкой новой детали

Качество электрического соединения напрямую влияет на надежность работы фар и долговечность новой лампы или самой фары. Окисленные, грязные или подгоревшие контакты в разъемах или на клеммах проводов приводят к повышенному сопротивлению, перегреву, потере мощности света и преждевременному выходу из строя установленных элементов.

Перед подключением новой фары или лампы к штатной электропроводке автомобиля ВАЗ-2101 необходимо тщательно подготовить все контактные поверхности. Пренебрежение этим этапом может свести на нет преимущества новой детали и создать потенциально опасную ситуацию из-за возможного искрения или возгорания.

Порядок и методы чистки контактов

Выполните следующие действия для обеспечения надежного контакта:

Отсоедините клемму "минус" от аккумуляторной батареи для исключения короткого замыкания и поражения током.
Визуально осмотрите контакты в разъемах подводящих проводов и на самой фаре (если они есть). Ищите признаки:
- Зеленоватый или белый налет окислов
- Потемнение или подгорание металла
- Загрязнение пылью, грязью, следы коррозии
- Ослабление или деформация лепестков контактов
Очистите контактные поверхности:
- Механическая очистка: Используйте мелкозернистую наждачную бумагу (нулевку), надфиль с мелкой насечкой или специальную щетку для контактов. Аккуратно удалите все загрязнения и окислы до появления чистого металла. Избегайте чрезмерного усилия, чтобы не повредить контакт.
- Химическая очистка: Обработайте контакты специальным очистителем электронных контактов (WD-40 Electrical Contact Cleaner, Liqui Moly Electronic-Spray и аналоги). Распылите средство, дайте ей несколько секунд подействовать на грязь и окислы, затем протрите контакт чистой безворсовой салфеткой.
Защита контактов (опционально, но рекомендуется):
- Нанесите тонкий слой токопроводящей смазки или консистентной смазки для электроконтактов (например, Molykote Electra, Циатим) на очищенные поверхности. Это предотвратит быстрое повторное окисление и улучшит проводимость.
Проверьте плотность соединения: Убедитесь, что лепестки контактов в разъемах не разогнуты, плотно обжимают штекер лампы или ответную часть. При необходимости аккуратно подогните лепестки для обеспечения надежного зажима.

Важно: После чистки и обработки контактов, перед окончательной установкой фары и подключением разъемов, убедитесь, что все обработанные поверхности сухие (если использовалась жидкость) и на них нет остатков абразива или ворсинок от салфетки. Только после этого подключайте клемму АКБ и проверяйте работу фар.

Порядок фиксации корпуса в нише кузова

Установите корпус фары в нишу кузова, совместив монтажные выступы на корпусе с соответствующими пазами на кузове. Плотно прижмите корпус к поверхности кузова, обеспечивая равномерное прилегание по всему периметру уплотнительной прокладки. Контролируйте отсутствие перекосов и зазоров между фарой и кузовом.

Зафиксируйте корпус тремя регулировочными винтами, расположенными на задней части фары. Вращайте винты вручную до момента легкого касания кузовных резьбовых креплений. Избегайте перекоса при начальной фиксации – все три винта должны равномерно войти в ответные отверстия кузова.

Окончательная затяжка

Затяните верхний регулировочный винт ключом на 8 мм до упора, не допуская деформации корпуса.
Поочередно затяните два боковых регулировочных винта с одинаковым усилием.
Проверьте стабильность положения фары – корпус не должен смещаться при легком нажатии.
Убедитесь в сохранении герметичности соединения: уплотнитель должен быть равномерно сжат по всему контуру.

Важно: Регулировку светового пучка выполняйте после окончательной фиксации корпуса. Используйте для затяжки только крестовую отвертку и рожковый ключ 8 мм – применение ударного инструмента приведет к повреждению резьбы или пластиковых элементов.

Настройка положения регулировочными винтами

Правильная настройка фар осуществляется через три регулировочных винта на корпусе каждой фары, доступных через монтажные отверстия в капоте или радиаторной решетке. Верхний винт отвечает за вертикальный угол наклона светового пучка, боковые – за горизонтальное направление. Для корректировки используйте крестовую отвертку или торцевой ключ (размер зависит от модификации фары).

Перед регулировкой убедитесь, что шины накачаны согласно норме, в автомобиле присутствует стандартная нагрузка (полбака топлива, водитель на месте), а поверхность стоянки – ровная. Фары очистите от грязи, проверьте целостность креплений и соответствие ламп номиналу (А12-45+40 для ближнего/дальнего света).

Пошаговая процедура регулировки

Настройка выполняется против стены в темное время суток по метке "нулевого луча":

Установите автомобиль перпендикулярно стене на расстоянии 5 метров.
Отметьте на стене:
- Центральную ось автомобиля (вертикальная линия)
- Точки напротив центров фар (H_лев и H_прав)
- Горизонтальную линию на высоте 75 см от земли (уровень центров фар)
Включите ближний свет. Граница светотени должна:
- Совпадать с горизонтальной линией на стене
- Иметь наклон вверх на 15 см справа от точки H_прав и слева от H_лев (для освещения обочины)
Корректируйте винтами:
1. Вертикаль: верхним винтом добейтесь совпадения светотени с горизонталью
2. Горизонталь: боковыми винтами выставьте наклон границы (15 см вверх к обочине)

Регулировочный винт	Направление вращения	Эффект
Верхний (вертикаль)	По часовой	Опускает луч
Верхний (вертикаль)	Против часовой	Поднимает луч
Боковой (горизонталь)	По часовой	Смещает луч влево
Боковой (горизонталь)	Против часовой	Смещает луч вправо

После регулировки проверьте работу дальнего света: пятна должны быть симметричны и центрированы относительно оси автомобиля. При движении в темноте убедитесь в отсутствии ослепления встречных водителей и достаточной видимости обочины.

Монтаж и защелкивание декоративного ободка

Перед установкой убедитесь, что декоративный ободок чистый, не имеет повреждений (заломов, трещин), а его фиксирующие лапки не погнуты. Совместите ободок с посадочным местом на корпусе фары, ориентируясь по выступам и пазам – обычно есть четкое положение, предотвращающее перекос. Начинайте с верхней или нижней части, в зависимости от конструкции конкретного ободка, аккуратно заводя его края за соответствующие выступы на корпусе фары.

После предварительной фиксации краев начинайте последовательно нажимать на ободок по всему периметру, двигаясь по кругу. Прикладывайте усилие большими пальцами рук непосредственно над местом расположения фиксирующих пружинных лапок ободка. Защелкивание каждой лапки сопровождается характерным, но негромким щелчком. Продолжайте нажимать, пока не пройдете весь круг и ободок не сядет равномерно по всей окружности фары, без выпирающих участков.

Ключевые моменты и возможные ошибки

При монтаже обращайте внимание на следующие детали:

Равномерность усилия: Нажимайте строго над лапками, избегая давления на хрупкий пластик между ними.
Контроль посадки: После установки визуально и на ощупь проверьте, что ободок прилегает к корпусу фары по всей длине без зазоров и перекосов.
Звук фиксации: Отсутствие характерного щелчка в каком-либо месте указывает на то, что лапка не защелкнулась.

Основные ошибки при монтаже:

Ошибка	Последствие
Установка ободка не в свое положение (перекос)	Невозможность защелкивания, риск поломки лапок или корпуса фары.
Неравномерное или недостаточное усилие при нажатии	Часть лапок не защелкивается, ободок держится ненадежно, дребезжит, может отлететь.
Давление не на лапки, а на ребра ободка	Деформация или поломка пластикового ободка.
Использование грубой силы или инструментов (отвертка)	Высокий риск сломать лапки ободка или повредить корпус фары.

Итог: Правильный монтаж заключается в точном позиционировании и последовательном, равномерном нажатии пальцами по периметру над фиксирующими лапками до получения четких щелчков и плотного прилегания. Избегайте применения чрезмерной силы и инструментов.

Схема подключения проводов (цветовая маркировка)

Подключение фар ВАЗ-2101 осуществляется через реле и подрулевой переключатель. Основные силовые цепи защищены предохранителями монтажного блока. Цветовая маркировка проводов стандартизирована для упрощения идентификации при ремонте или замене оборудования.

Управление ближним/дальним светом реализовано через раздельные реле. Минусовой сигнал от подрулевого переключателя подаётся на катушки реле, которые коммутируют питание с аккумулятора на лампы фар. Общая масса обеспечивается чёрными проводами, соединёнными с кузовом автомобиля.

Цветовая маркировка проводов

Цвет провода	Назначение	Куда подключается
Красный (К)	Плюс от аккумулятора	Контакт 30 реле
Серый с красным (СР)	Плюс после зажигания	Контакт 86 реле (управляющий +)
Синий с красным (С-К)	Управление ближним светом	Контакт 85 реле ближнего света (минус)
Синий с белым (С-Б)	Управление дальним светом	Контакт 85 реле дальнего света (минус)
Жёлтый с красным (Ж-К)	Питание ближнего света	Левая фара (нижняя нить лампы)
Жёлтый с белым (Ж-Б)	Питание ближнего света	Правая фара (нижняя нить лампы)
Белый с красным (Б-К)	Питание дальнего света	Левая фара (верхняя нить лампы)
Белый с чёрным (Б-Ч)	Питание дальнего света	Правая фара (верхняя нить лампы)
Чёрный (Ч)	Масса	Кузов автомобиля

Для корректной работы схемы критично соблюдать подключение реле:

Реле ближнего света: контакт 87 → жёлтые провода (Ж-К/Ж-Б)
Реле дальнего света: контакт 87 → белые провода (Б-К/Б-Ч)
Контакт 86 обоих реле → серый с красным провод (СР)
Контакт 85 → соответствующий управляющий провод (С-К или С-Б)

При монтаже избегайте перепутывания проводов ближнего и дальнего света – это приведёт к некорректной работе переключателя. Все соединения должны быть заизолированы, а точки крепления массы – зачищены от коррозии.

Распиновка разъемов ближнего/дальнего света

Фары ВАЗ-2101 используют двухнитевые лампы типа A12-45+40. Каждая лампа имеет три контакта в цоколе, к которым подходят три провода через разъем фары. Понимание распиновки этих разъемов критически важно для правильного подключения и замены ламп или жгутов.

Цветовая маркировка проводов в штатной проводке ВАЗ-2101 является основным ориентиром при определении назначения контактов. Черный провод всегда соответствует "массе", в то время как цветные провода отвечают за питание нитей ближнего и дальнего света.

Назначение контактов и цвет проводов

Стандартная распиновка разъема для каждой фары ВАЗ-2101 (левой и правой) выглядит следующим образом:

Цвет провода	Назначение контакта
Черный (Ч)	"Масса" (общий минус для обеих нитей лампы). Подключается к боковому лепестку цоколя лампы.
Синий с красной полосой (С-К)	Питание дальнего света (+12В при включении). Подключается к центральному контакту цоколя лампы.
Желтый (Ж)	Питание ближнего света (+12В при включении). Подключается к верхнему (или нижнему, в зависимости от ориентации) контакту цоколя лампы.

Важные моменты при подключении:

Центральный контакт цоколя лампы всегда предназначен для дальнего света (провод С-К).
Боковой лепесток цоколя лампы всегда предназначен для "массы" (черный провод).
Оставшийся контакт цоколя (верхний или нижний) предназначен для ближнего света (желтый провод).
Подача напряжения на соответствующий цветной провод (+12В) осуществляется через подрулевой переключатель света (комбинатор).
При установке новой лампы или разъема убедитесь, что боковой лепесток цоколя совмещен с контактом черного провода ("массы") в разъеме фары.

Примечание: Перед любыми работами с электрооборудованием обязательно снимите клемму "минус" с аккумуляторной батареи. Лампы A12-45+40 имеют цоколь P45t-41.

Интеграция с системой наружного освещения

Подключение фар ВАЗ-2101 осуществляется через штатный блок переключателей на рулевой колонке, где управление ближним/дальним светом синхронизируется с габаритными огнями и подсветкой приборов. Все цепи защищены плавкими предохранителями номиналом 16А (F1 для правой фары, F2 для левой), установленными в монтажном блоке салона.

Прямая коммутация без реле создаёт повышенную нагрузку на контакты подрулевого переключателя, что приводит к его перегреву и окислению. Для предотвращения проблем рекомендуется установка дополнительных силовых реле – одно для ближнего света (контакты 30/87), второе для дальнего света, запитанных напрямую от аккумулятора через предохранители 20А.

Схема подключения через реле

Элемент	Цвет провода	Назначение
Реле ближнего света	Красный (контакт 30)	Питание от аккумулятора (+)
Реле ближнего света	Серый с чёрным (контакт 85)	Управление от подрулевого переключателя
Реле дальнего света	Синий (контакт 30)	Питание от аккумулятора (+)
Фара правая	Коричневый	Масса на кузов (-)

Критические моменты интеграции:

Обязательная герметизация колодок фары силиконовым герметиком для предотвращения окисления
Контроль угла наклона фар после установки – световой пучок не должен ослеплять встречных водителей
Проверка работы автоматического переключения "ближний/дальний" при активации звукового сигнала (режим "подмигивания")

Соединение массы кузова с клеммами фар

Надежное соединение массы кузова с клеммами фар ВАЗ-2101 критически важно для их корректной работы. Электрическая цепь фары требует не только подачи "+12В" через соответствующий провод от выключателя света, но и качественного пути для возврата тока к "минусу" аккумуляторной батареи через кузов автомобиля ("массу").

Плохой контакт в цепи массы приводит к целому ряду проблем: тусклому свечению ламп (особенно при включенном дальнем свете или совместно с габаритами), миганию, полному отсутствию света или даже перегоранию предохранителей из-за попытки тока найти альтернативный путь. Основные точки проверки и подключения массы находятся на кузове в районе установки фар.

Подключение и обеспечение надежной массы

Для правильной работы фар необходимо обеспечить надежное электрическое соединение следующих элементов:

Корпус фары с кузовом: Место крепления фары к кузову (обычно три точки) должно быть очищено от грязи, ржавчины и краски до чистого металла как на самом корпусе фары (в точках контакта с кузовом), так и на ответных площадках кузова. Плохая проводимость в этих точках - самая частая причина неисправностей.
Клемма "массы" на проводе с кузовом: От каждой фары (от ближней/дальней нити) идет отдельный провод черного цвета (иногда черный с синей полосой). Этот провод никогда не подключается напрямую к "-" аккумулятора или блоку предохранителей. Его клемма должна быть надежно закреплена под болт/винт непосредственно на кузове автомобиля, в зоне установки фары (часто на радиаторном щите или рядом). Место крепления клеммы также необходимо тщательно зачистить.
Клеммы на задней части лампы: Плохой контакт в самом патроне лампы, особенно на центральном контакте "массы", также нарушает цепь. Проверьте чистоту и упругость контактов в патроне.

Важно: Все соединения "массы" (и на кузове, и в патроне лампы) должны быть плотными, защищенными от окисления (можно использовать токопроводящую смазку) и не иметь признаков коррозии или ослабления крепежа. Регулярная проверка и очистка этих точек - ключ к стабильной работе фар.

Цвет провода (Обычно)	Подключение на фаре ВАЗ-2101
Желтый (или Желтый с черным)	"+" Дальний свет
Белый (или Белый с черным)	"+" Ближний свет
Черный (или Черный с синим)	"Масса" (Общая для нитей лампы)

При диагностике проблем с фарами всегда начинайте с проверки целостности и качества контактов цепи массы на кузове и в патроне лампы с помощью тестера ("прозвонка" на сопротивление или проверка падения напряжения под нагрузкой).

Проверка герметичности электрических соединений

Герметичность разъемов и клемм фар критична для предотвращения окисления контактов и коротких замыканий. Влага, проникающая в соединения при мойке или дожде, вызывает коррозию металла и ухудшение проводимости тока.

Начинайте проверку с визуального осмотра колодок подключения и мест соединения проводов. Ищите трещины в изоляции, следы окислов (белый или зеленый налет), деформацию резиновых уплотнителей. Особое внимание уделите гермовводам, через которые жгут проводов входит в корпус фары.

Порядок диагностики

Отсоедините разъемы фар и очистите контакты от грязи щеткой с мягким ворсом.
Нанесите на уплотнительные кольца разъемов силиконовую смазку для сохранения эластичности.
Проверьте целостность резиновых колпачков на клеммах ламп: замените потрескавшиеся или потерявшие форму.

Тест водой: после сборки соединений полейте места подключения из лейки или шланга (без сильного напора). Внутри фар и разъемов не должно появляться капель воды. При обнаружении протечек:

Затяните хомуты гермовводов
Обработайте стыки герметиком для электропроводки
Установите новые уплотнители на колодки

Важно: не используйте обычный строительный герметик – он агрессивен к пластику и резине. Применяйте только автоэлектронные составы (например, Loctite 480).

Юстировка светового пучка по ГОСТ Р 51709

Юстировка фар ВАЗ-2101 выполняется на пустом автомобиле с заправленным топливным баком, нормальным давлением в шинах и исправной подвеской. Расстояние до экрана должно составлять 5 метров, при этом поверхность площадки обязана быть ровной и горизонтальной. Центральная ось машины строго перпендикулярна экрану.

На экране отмечают проекцию центра каждой фары (точка O) и центра симметрии автомобиля. От точки O откладывают вниз 75 мм (для ближнего света) – получают точку H. Горизонтальная линия через H и вертикаль через центр авто образуют контрольные оси для регулировки.

Параметры регулировки ближнего света

После включения ближнего света проверяют:

Верхняя граница светотеневой линии (СТЛ) должна совпадать с горизонтальной линией H
Излом СТЛ располагается на вертикальной оси, проходящей через точку проекции центра фары
Правый наклонный отрезок СТЛ поднимается под углом 15° относительно горизонтали

Корректировка выполняется винтами регулировки на корпусе фары:

Вертикальный винт – перемещает пучок вверх/вниз
Горизонтальный винт – смещает пучок влево/вправо
Регулировку начинают с правой фары, затем настраивают левую

Параметр	Значение	Допуск
Высота светового пучка (H)	75 мм	±2 см
Угол наклона наклонного сегмента	15°	±0.5°
Смещение излома СТЛ	По вертикали фары	Макс. 1 см

Важно: Регулировка проводится отдельно для каждой фары с перекрытием второй фары непрозрачным материалом. После настройки ближнего света проверяют дальний – центр пучка должен находиться на 75 мм ниже точки O. При несоответствии нормативам требуется замена оптического элемента или диагностика креплений кузова.

Корректировка горизонтального уровня фар

Горизонтальная настройка фар ВАЗ-2101 определяет правильность распределения светового пучка относительно дорожного полотна и встречного транспорта. Неверная регулировка приводит к ослеплению водителей или недостаточной видимости правой обочины, что требует обязательной проверки после замены оптики или ремонта подвески.

Для точной корректировки необходим ровный участок (длиной 10 м), вертикальная стена (экран) и контрольные метки. Автомобиль должен стоять перпендикулярно стене с полной заправкой, нормальным давлением в шинах и нагрузкой в 70 кг на водительском сиденьи для имитации реальных условий.

Порядок регулировки

Начертите на экране вертикальную линию (ось симметрии автомобиля).
Отметьте центр каждой фары на стене (расстояние между метками: 965 мм для ВАЗ-2101).
Проведите горизонтальные линии:
- Основная линия: на высоте центров фар от земли.
- Корректировочная линия: на 65 мм ниже основной.
Включите ближний свет и закройте одну фару картоном.
Вращайте горизонтальный регулировочный винт (расположен сбоку блок-фары) до совмещения световой границы «пятна» с корректировочной линией.
Контролируйте, чтобы точка излома светового пучка находилась на вертикальной оси метки фары.

Параметр	Значение
Расстояние до экрана	10 м
Высота центров фар	~750 мм (зависит от загрузки)
Допустимое отклонение точки излома	±100 мм по горизонтали

Проверьте результат в дорожных условиях: при встречном разъезде свет не должен достигать лобового стекла автомобиля, движущегося на расстоянии 150-200 м. Для финальной тонкой настройки используйте специализированный оптический стенд на СТО.

Регулировка вертикального угла наклона луча

Для корректировки вертикального угла наклона луча фар ВАЗ-2101 потребуется ровная площадка, вертикальный экран (стена), рулетка и крестовая отвертка. Автомобиль должен быть заправлен топливом до половины бака, с водителем на месте и нормальным давлением в шинах.

Установите машину перпендикулярно экрану на расстоянии 5 метров. Отметьте на стене центр каждой фары (точки A1 и A2), затем проведите горизонтальную линию через эти отметки. Ниже на 65 мм проведите контрольную линию B – именно на ней должна находиться верхняя граница светового пятна при ближнем свете.

Процедура регулировки

Включите ближний свет фар и закройте одну фару плотным картоном
Найдите регулировочный винт вертикального наклона на корпусе фары (верхний винт)
Вращайте винт отверткой:
- По часовой стрелке – луч опускается
- Против часовой стрелки – луч поднимается
Добейтесь совпадения верхней границы светового пятна с линией B
Повторите процедуру для второй фары

Контрольный параметр: При правильной регулировке световая граница на экране должна проходить строго по линии B без подъемов в зоне асфальта. Проверку обязательно проводить в темное время суток на прямой дороге.

Тестирование переключения ближний/дальний свет

После установки и подключения фар выполните проверку корректности работы световых режимов. Включите зажигание и активируйте наружное освещение поворотом рычага переключателя на себя до первого фиксированного положения.

Переведите рычаг в положение «ближний свет» (вертикально вниз), визуально оцените интенсивность пучка и четкость границы светотени на вертикальной поверхности. Нажмите рычаг от себя до щелчка для включения «дальнего света» – оба рефлектора должны выдавать мощный симметричный поток без затемненных зон.

Критерии корректной работы

Безотказное переключение: плавный ход рычага с четкой фиксацией в обоих положениях
Отсутствие мерцания: стабильная работа без самопроизвольных изменений интенсивности
Синхронность: одновременное включение/выключение обеих фар при смене режимов

При выявлении проблем последовательно проверьте:

Надежность контактов в клеммных колодках подрулевого переключателя
Целостность предохранителя №2 (8А) в монтажном блоке
Корректность работы реле РС950 (установлено в гнездо "Н")

Симптом	Вероятная причина
Не включается дальний свет	Обрыв в цепи 56а, неисправность реле
Горит только одна фара	Окисление контактов в фаре, перегорание лампы
Режимы самопроизвольно переключаются	Износ подрулевого переключателя

Диагностика частых проблем (тусклый свет, запотевание)

Тусклый свет фар ВАЗ-2101 – распространенная проблема, обычно вызванная падением напряжения в цепи или ухудшением отражающей способности рефлектора. Первым делом проверьте напряжение на клеммах самой лампы при включенном дальнем свете мультиметром. Значение ниже 12.5-13 Вольт указывает на проблемы в цепи: окисленные контакты в колодках (особенно подрулевого переключателя и перед фарой), неисправное реле или изношенную проводку, особенно "массовый" провод. Осмотрите и почистите все разъемы, уделяя внимание контакту массы на кузове возле фары.

Если напряжение в норме, проблема в самой фаре. Выверните лампу и осмотрите рефлектор: скопление пыли, грязи или, что хуже, отслоение напыления (обычно выглядит как черные пятна или пузыри) резко снижают светоотдачу. Промывка рефлектора изнутри чистой водой с моющим средством может помочь от грязи, но отслоение требует замены блока фары. Также проверьте соответствие установленных ламп номиналу (обычно А12-45+40) и их состояние – нить накала не должна быть потемневшей или деформированной.

Проблема запотевания фар

Запотевание стекла фары изнутри возникает из-за попадания влаги в герметичный корпус и ее конденсации. Основные точки проникновения:

Поврежденные уплотнители: Износ или потеря эластичности резинового уплотнителя лампы (самая частая причина), уплотнителя корректора (если установлен) или герметика между стеклом и корпусом фары.
Трещины в корпусе или стекле: Даже мелкие сколы или трещины нарушают герметичность.
Забитые вентиляционные клапаны/каналы: На некоторых блоках фар ВАЗ-2101 есть резиновые клапаны или каналы для выравнивания давления. Если они забиты грязью, конденсат не испаряется.

Диагностика и устранение:

Визуально осмотрите фару на предмет трещин, сколов стекла и целостность корпуса (особенно углы).
Проверьте состояние и правильность укладки резинового уплотнителя лампы. Он должен плотно обжимать цоколь лампы и посадочное место на фаре.
Убедитесь, что задние защитные колпачки (если есть) установлены плотно и без повреждений.
Найдите вентиляционные элементы (обычно на задней стенке корпуса) и прочистите их.
При выявлении повреждений уплотнителя – замените его. При нарушении герметичности шва между стеклом и корпусом или трещинах – фару нужно ремонтировать (разбирать, очищать, сушить и заново герметизировать) или заменять.

Проблема	Основные Причины	Ключевые Точки Проверки	Инструмент/Действия
Тусклый свет	Падение напряжения, грязный/поврежденный рефлектор, неисправная лампа	Напряжение на лампе, контакты (колодки, масса), состояние рефлектора	Мультиметр, визуальный осмотр, очистка контактов
Запотевание	Нарушение герметичности (уплотнитель, шов, трещина), забитые вент. каналы	Уплотнитель лампы, стык стекло-корпус, вентиляция, целостность	Визуальный осмотр, замена уплотнителя, очистка вент. каналов

Замена стандартных ламп на светодиодные аналоги

Замена стандартных галогенных ламп H4 (60/55 Вт) в фарах ВАЗ-2101 на светодиодные аналоги – популярная модернизация, направленная на повышение яркости света и снижение нагрузки на бортовую сеть. Основная сложность заключается в физическом размещении LED-лампы в корпусе фары и обеспечении корректного светораспределения.

Ключевым моментом является совместимость цоколя. Большинство LED-аналогов для H4 используют цоколь типа P45t, идентичный оригиналу. Однако из-за массивного радиатора или вентилятора охлаждения на задней части LED-лампы, она может не поместиться в ограниченное пространство задней крышки фары "копейки", либо потребовать ее модификации или замены на более глубокую.

Преимущества и особенности установки

Основные преимущества светодиодных ламп:

Значительно большая яркость светового потока по сравнению с галогеном.
Меньшее энергопотребление (обычно 20-30 Вт против 55-60 Вт), снижающее нагрузку на генератор и проводку.
Более долгий срок службы.
Свет, близкий к дневному (белый оттенок).

Особенности установки и подключения:

Проверка габаритов: Убедитесь, что выбранная LED-лампа (особенно ее задняя часть с радиатором/вентилятором) физически поместится в корпус фары и позволит установить заднюю защитную крышку без зазоров. Часто требуется установка специальных глубоких крышек или их доработка.
Ориентация нити накала: Качественные LED-лампы H4 имеют конструкцию, имитирующую расположение нити накала галогенной лампы (два отдельных чипа для ближнего и дальнего света, расположенных соответственно). Это критически важно для формирования правильного светового пучка в штатном рефлекторе фары. Правильная установка лампы по меткам (обычно "TOP") обязательна.
Подключение: Большинство LED-ламп H4 подключаются напрямую к штатному разъему фары (P45t). Однако они требуют соблюдения полярности ("+" и "-"). Если после установки лампа не загорается, попробуйте перевернуть разъем в колодке. Некоторым мощным моделям может потребоваться дополнительный блок питания (драйвер), подключаемый между штатной проводкой и лампой.
Проверка светораспределения: После установки обязательно проверьте и при необходимости отрегулируйте световой пучок на стенде или против вертикальной поверхности. Неправильный свет может слепить встречных водителей.
Реле-регулятор (для старых генераторов): Существенное снижение нагрузки на сеть может привести к незначительному повышению напряжения в бортовой сети на старых автомобилях с контактно-вибрационными реле-регуляторами (РР362). Следите за напряжением.

Параметр	Галогенная лампа H4	Светодиодная лампа H4
Мощность (Вт)	60/55	20-35
Световой поток (Лм)	~1000/1650	3000-6000+
Цветовая температура (К)	~3200 (желтый)	5000-6500 (белый)
Срок службы (часы)	~500-1000	30000-50000+
Требует модификации фары?	Нет	Часто (крышка)

Обзор подходящих моделей галогеновых ламп H4

Для фар ВАЗ-2101 галогеновые лампы H4 остаются оптимальным выбором, обеспечивая совместимость с заводской оптикой и простоту замены. Они превосходят устаревшие лампы накаливания по светоотдаче и долговечности, что критично для безопасного движения в темное время суток.

При подборе учитывайте соответствие цоколя H4, напряжение 12V и мощность 60/55W – стандартные параметры для "классики". Превышение мощности может привести к оплавлению отражателей или проводки, поэтому модификации с повышенной светоотдачей требуют осторожности.

Модель	Производитель	Особенности	Световой поток (лм)
Standard Halogen	Osram	Базовый вариант, стабильная работа	1000/1650
Classic	Philips	Увеличенный срок службы	1050/1700
Plus 90	Bosch	+90% освещенности, кварцевое стекло	1200/1900
Night Breaker	Osram	Улучшенная видимость в дождь	1100/1800

Тюнинг: установка ангельских глазок и DRL

Установка "ангельских глазок" (LED-колец) и дневных ходовых огней (DRL) на ВАЗ-2101 кардинально меняет визуальное восприятие передка автомобиля, придавая классике современный акцент. Основная задача DRL – повышение заметности транспортного средства в светлое время суток, в то время как "ангельские глазки" выполняют преимущественно декоративную функцию, часто интегрируясь в конструкцию фары или бампера.

Подбор компонентов требует внимания к размерам: LED-кольца должны соответствовать габаритам штатных фар (Ø178 мм) или крепиться альтернативно, а DRL выбираются с учетом удобства монтажа на бампере или решетке радиатора. Критично использование качественных влагозащищенных изделий с рабочим напряжением 12V и продуманной схемой подключения для предотвращения перегрузок.

Ключевые этапы и особенности монтажа

Интеграция "ангельских глазок":

Способ 1: Вскрытие фары (термический метод). После разборки кольцо фиксируется термостойким клеем на отражателе вокруг рассеивателя, избегая зоны светового пучка лампы.
Способ 2: Наружный монтаж. Кольца крепятся двухсторонним скотчем или кронштейнами к корпусу фары снаружи (менее долговечно, но проще).
Питание: подключается к габаритным огням через реле или отдельный выключатель. Обязательна изоляция соединений!

Установка DRL:

Определение места: на нижней кромке бампера, возле противотуманок (при наличии) или на решетке радиатора.
Фиксация: кронштейнами из комплекта или саморезами через технологические отверстия (проверка на вибрацию!).
Прокладка проводов: через гофру в моторный отсек, избегая подвижных частей и острых кромок.

Компонент	Тип подключения	Важно!
"Ангельские глазки"	Параллельно габаритам (+реле)	Не затеняйте основную лампу
DRL	Через блок управления на +12V при зажигании	Автоматическое отключение при включении ближнего света

Электрическое подключение: Используйте предохранители (обычно 5A) для каждой цепи и реле для DRL. Сечение проводов – не менее 0.75 мм². "Массу" цепляйте непосредственно на кузов в очищенных от краски точках. Проверьте полярность LED-элементов до финальной сборки!

Потенциальные проблемы: Запотевание фар после вскрытия (некачественная герметизация), перегрев дешевых LED-модулей, конфликт проводки с генератором (при ошибках коммутации). Тестируйте систему на всех режимах работы перед полной установкой элементов на место.

Список источников

При подготовке материала использовались технические документы и профильные ресурсы, посвящённые устройству автомобилей классического семейства ВАЗ.

Основные источники включают официальные руководства, специализированные издания и проверенные данные от автомобильных сообществ.

Официальное руководство по ремонту ВАЗ-2101 (издательство За рулём)
Электросхемы и технические спецификации из заводской документации АвтоВАЗа
Каталоги размеров автокомпонентов для моделей ВАЗ (ОАО АвтоВАЗ)
Профильные форумы владельцев классических Жигулей (ВАЗ 2101-2107 Клуб)
Методические пособия по автомобильной светотехнике (НИИ Автоэлектроники)
Видеоинструкции по монтажу фар от сертифицированных автоэлектриков
