Фары ВАЗ 2114 - как выбрать и поставить правильно

Статья обновлена: 18.08.2025

Качество освещения напрямую влияет на безопасность движения в темное время суток. Для владельцев ВАЗ 2114 вопрос выбора надежных фар и их правильной установки остается актуальным.

В статье рассмотрены ключевые аспекты: типы оптики, критерии выбора новых фар, распространенные неисправности штатных блоков и пошаговая инструкция по самостоятельной замене. Правильный монтаж обеспечит корректную работу световых приборов и избежание распространенных ошибок.

Анализ распространенных проблем стекла фар: трещины и помутнение

Трещины на стекле фар возникают из-за механических повреждений: попадания камней, неаккуратного монтажа или перепадов температур. Даже мелкие сколы нарушают герметичность узла, приводя к запотеванию внутренней поверхности и коррозии отражателя. Особенно критичны радиальные трещины от крепежных болтов – они стремительно распространяются при вибрациях.

Помутнение поликарбоната – следствие химической деградации УФ-защитного слоя под воздействием солнца, реагентов и окисления. Мутная пленка снижает светопропускание на 50-70%, искажает пучок света и вызывает блики. Усугубляет проблему неправильная мойка абразивными средствами, разрушающими поверхностный слой.

Сравнительные характеристики проблем

Проблема	Основные причины	Последствия
Трещины	Удары камней, перетяжка крепежа, термоудар	Разгерметизация, коррозия отражателя, попадание влаги
Помутнение	УФ-деградация, окисление, агрессивная химия	Рассеивание света, снижение видимости, ослепление встречных

Для восстановления функциональности применяют:

• Полировку фар – временное решение при помутнении, требует последующего нанесения защитного лака
• Герметизацию трещин специальными составами – только для мелких повреждений без нагрузки

Эффективные методы профилактики:

1. Установка защитной пленки или сетки от камней
2. Регулярная очистка стыков стекла и корпуса от грязи
3. Обработка поликарбоната бесцветным воском 2 раза в год
4. Контроль затяжки крепежных болтов (момент 3-5 Н∙м)

Диагностика неработающей лампы: методы проверки электропроводки

При отказе лампы фар ВАЗ 2114 первым делом исключите перегорание нити накала и проблемы с контактами в цоколе. Если замена на заведомо исправную лампу не дала результата, переходите к проверке целостности электропроводки и цепи питания. Последовательно исследуйте участки от источника напряжения до потребителя, используя мультиметр или контрольную лампу.

Начните с визуального осмотра проводов и разъемов: ищите оплавления, трещины изоляции, окисление контактов или механические повреждения. Особое внимание уделите колодке подключения фары и реле в монтажном блоке. Далее приступайте к инструментальной диагностике для выявления обрывов и коротких замыканий.

Методы поиска неисправностей в цепи

Проверка напряжения:

• Включите зажигание и ближний свет
• Измерьте мультиметром в режиме DC (20V) напряжение на контактах разъема фары
• Норма: +12В на питающем проводе (обычно синий/красный), 0В на "массе"

Тестирование "массы":

1. Отсоедините разъем фары
2. Переведите мультиметр в режим прозвонки
3. Одним щупом коснитесь клеммы "массы" разъема, другим - кузова авто
4. Показание "0 Ом" - исправность цепи, бесконечность - обрыв

Проблема	Признак	Решение
Обрыв питания	Отсутствие +12В на контакте	Прозвонить провода до реле/предохранителя
Короткое замыкание	Срабатывание предохранителя	Поиск замыкания на массу тестером
Плохой контакт	Напряжение ниже 11В	Зачистка клемм, замена разъемов

Важно: При проверке цепи питания учитывайте работу реле и целостность предохранителя F8 (10А) для ближнего света. Используйте схему электропроводки ВАЗ 2114 для точного определения цветовой маркировки проводов. При замене поврежденных участков применяйте термостойкие провода сечением не менее 1.5 мм².

Сравнение типов фар: галогенные, линзованные, светодиодные

Галогенные фары остаются базовым вариантом для ВАЗ 2114 благодаря низкой стоимости и простоте замены. Они дают желтоватый свет средней интенсивности, но их ресурс ограничен 500-1000 часами работы, а энергопотребление самое высокое среди аналогов.

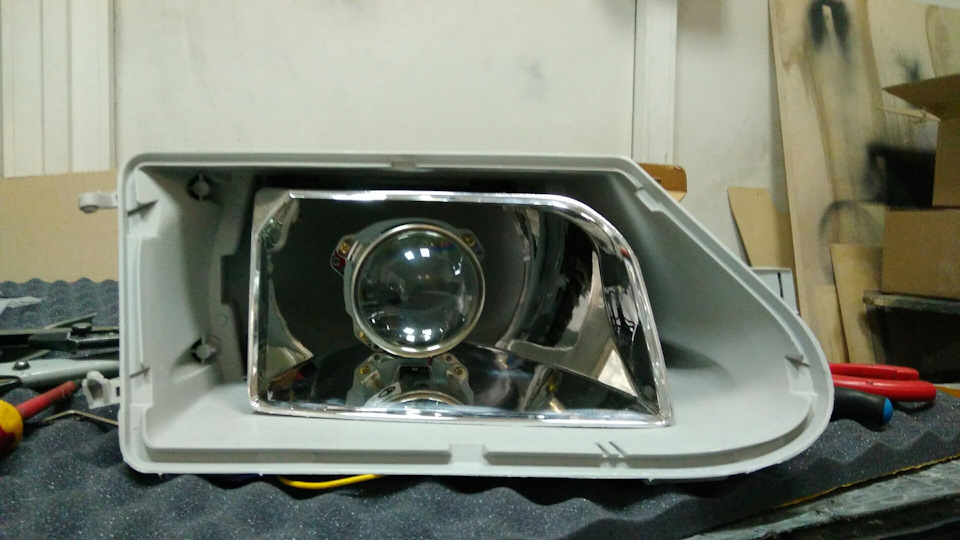

Линзованные (ксеноновые) фары обеспечивают в 2-3 раза более яркий и сфокусированный белый свет с четкой светотеневой границей. Для легальной установки на ВАЗ 2114 требуются автокорректор и омыватель, а монтаж сложнее из-за необходимости размещения блока розжига.

Ключевые отличия

Параметр	Галогенные	Линзованные (ксенон)	Светодиодные (LED)
Яркость	Базовая (≈1000 лм)	Высокая (≈3000 лм)	Высокая (≈2500 лм)
Ресурс	500-1000 часов	2000-4000 часов	15 000-30 000 часов
Энергопотребление	55-65 Вт	35 Вт + блок розжига	20-30 Вт
Цветовая температура	3200K (желтый)	4300-6000K (белый)	5000-6500K (белый)
Сложность установки	Прямая замена	Требует доработок	Прямая замена (сертифицированные модели)

Светодиодные фары сочетают яркость с минимальным энергопотреблением и мгновенным включением. Качественные LED-лампы с правильным светораспределением (COB-матрицы, вентиляторы) не слепят встречных водителей, но дешевые аналоги без радиаторов перегреваются и дают хаотичный свет.

При выборе учитывайте:

• Галогенные: бюджетный вариант для городской эксплуатации
• Линзованные: максимум освещенности при готовности к сложному монтажу
• LED: оптимальный баланс для большинства условий при покупке сертифицированных изделий

Перед монтажом любой оптики проверьте исправность проводки и регулировочных механизмов. Для ксенона и LED обязательна юстировка фар на стенде после установки, чтобы избежать ослепления других участников движения.

Рейтинг производителей: оригинальные и альтернативные бренды

Оригинальные фары ВАЗ 2114 производятся на АвтоВАЗе или сертифицированных предприятиях под маркировкой АО "АВТОВАЗ". Они гарантируют полное соответствие геометрии кузова и проводки, но часто критикуются за быстрое помутнение рассеивателя и среднюю светоотдачу. Цена таких фар выше аналогов при ограниченном сроке службы.

Альтернативные бренды делятся на три категории: премиальные (импорт), средний сегмент и бюджетные варианты. Качество напрямую коррелирует с ценой: дорогие аналоги превосходят оригинал по светотехнике и долговечности, дешёвые – уступают даже заводским. Ключевые различия: тип поликарбоната, герметичность швов, точность линз и комплектация.

Топ-5 производителей по соотношению цена/качество

1. DEPO (Тайвань) – лучший выбор. Используют УФ-защищённый поликарбонат, герметичные прокладки, линзы с чёткой светотеневой границей. Ресурс 5+ лет.
2. Лузар (Россия) – оптимальный бюджет. Хорошее светораспределение, усиленные крепления, но возможны мелкие дефекты литья корпуса.
3. Оригинал (АВТОВАЗ) – рекомендован при восстановлении "конвейерного" состояния. Требует периодической полировки рассеивателя.
4. PILOT (Россия) – приемлемая замена. Яркий свет, но тонкий пластик корпуса и риски конденсата при экстремальных перепадах температур.
5. СтартВОЛЬТ (Россия) – экстренный вариант. Низкая цена, но мутнеет за 1-2 сезона, частые проблемы с фиксацией ламп.

Бренд	Ресурс (лет)	УФ-защита	Ценовой сегмент
DEPO	5+	Есть	Премиум
Лузар	3-4	Средняя	Средний
Оригинал	2-3	Слабая	Выше среднего
PILOT	2-3	Средняя	Бюджет
СтартВОЛЬТ	1-2	Нет	Эконом

Критические параметры при выборе:

• Наличие маркировки ECE (европейский стандарт светопотока)
• Толщина пластика корпуса (проверяется нажатием на рёбра жёсткости)
• Цельность упаковки (трещины при транспортировке вызывают внутренние напряжения)
• Комплектация уплотнителями и крепёжными клипсами

Проверка совместимости: выбор фар под конкретный год выпуска авто

ВАЗ 2114 выпускался с 2001 по 2013 год, и конструкция фар менялась в 2007 году. До этого периода устанавливались фары с индексом 21140-3721010-00, а после модернизации – 21140-3721010-01. Отличия касаются креплений и формы корпуса, поэтому визуально новые фары выглядят более округлыми в верхней части. Установка неподходящего варианта приведет к проблемам с фиксацией и герметичностью.

Определить совместимость можно тремя способами: по VIN-коду (9-ая цифра обозначает год выпуска), по дате изготовления на табличке водительской стойки или визуально сравнив форму посадочного места. Фары дорестайлинга (2001-2006) имеют выраженные прямоугольные грани вверху, рестайлинговые (2007-2013) – плавные скругления. При покупке б/у запчастей особое внимание уделяйте отсутствию трещин на крепежных ушках.

Критерии выбора по году выпуска

• 2001-2006: Артикулы 21140-3721010-00 или 21140-3721010-02 (галоген)
• 2007-2013: Артикулы 21140-3721010-01 или 21140-3721010-03 (галоген)
• Универсальные варианты: Некоторые производители (например, OSRAM или HELLA) предлагают модели с адаптивным крепежом

Период выпуска	Тип крепления	Риски при ошибке
2001-2006	3 жестких выступа сверху	Несовпадение отверстий, перекос стекла
2007-2013	2 верхних крепления + боковые защелки	Люфт корпуса, запотевание

При замене на светодиодные или биксеноновые фары обязательно проверяйте маркировку ECE или ГОСТ Р 41.112-2005. Некондиционные образцы без сертификации слепят встречных водителей и не пройдут техосмотр. Для моделей до 2006 года предпочтительны комплекты с внешним блоком корректора – штатные регуляторы не рассчитаны на дополнительную нагрузку.

Проверка сертификатов ECE: требования к световому пучку

Сертификат ECE (Economic Commission for Europe) подтверждает соответствие фар международным нормам безопасности. Его наличие обязательно для легального использования на дорогах РФ и стран Таможенного союза. Маркировка "Е" с цифрой (например, Е22) в кружке на рассеивателе или корпусе фары – визуальный индикатор сертификации.

Основная задача ECE-требований – обеспечение безопасного светораспределения. Фары должны формировать четкую светотеневую границу (СТГ) для предотвращения ослепления встречного транспорта при одновременной эффективной подсветке обочины и дорожного полотна. Проверка сертификата через базы данных производителя или органа по сертификации исключает риски установки контрафакта.

Ключевые параметры светового пучка по ECE R112/ЕЭК ООН 112

Стандарт регламентирует геометрию и интенсивность света. Для фар ближнего света ВАЗ 2114 критичны следующие аспекты:

• Асимметрия пучка: левая часть СТГ должна быть горизонтальной, правая – подниматься под углом 15° для освещения обочины.
• Зона затемнения: в секторе 0°–4° вверх и 8°–16° вправо от оптической оси запрещены яркие участки, создающие ослепление.
• Минимальная освещенность: точки B50L (50 м влево от оси) и 75R (75 м вправо) требуют ≥ 0.3–0.4 лк.

Контрольная точка	Расположение	Минимальная освещенность
B50L	50 м влево от оси	≥ 0.3 лк
75R	75 м вправо от оси	≥ 0.4 лк
50V	50 м прямо	≥ 2.0 лк

Важно: Некорректный угол наклона фары при монтаже (даже при наличии ECE) нарушает светораспределение. Регулировка по ГОСТ Р 51709-2001 обязательна после установки.

Выбор комплекта: блок-фары vs раздельные компоненты

Блок-фары представляют собой готовое решение, где корпус, отражатель и рассеиватель объединены в единый герметичный модуль. Они разработаны для точной совместимости с кузовом ВАЗ 2114, что гарантирует простоту установки без дополнительных доработок. Такой вариант исключает риски ошибок при позиционировании элементов и обеспечивает заводскую герметизацию оптики.

Раздельные компоненты (линзы, отражатели, корпус и рассеиватель) приобретаются по отдельности, что требует самостоятельной сборки и тщательной юстировки. Этот подход позволяет гибко комбинировать детали разных производителей, но подразумевает необходимость точной подгонки геометрии и проверки герметичности соединений после монтажа.

Ключевые отличия

Критерий	Блок-фары	Раздельные компоненты
Сложность установки	Замена в сборе за 15-30 минут, подходит новичкам	Требует опыта, регулировки и проверки герметичности (1-2 часа)
Гибкость конфигурации	Ограничена заводской конструкцией	Возможность комбинировать линзы, лампы и корпуса
Ремонтопригодность	Замена всего блока при повреждении	Локальный ремонт (например, замена рассеивателя)
Стоимость	Выше на 20-40% за счет комплектности	Экономия при выборочной покупке компонентов

Для повседневной эксплуатации предпочтительны блок-фары: их монтаж не требует спецзнаний, а герметичность исключает запотевание. Раздельные компоненты оправданы при тюнинге – например, для установки биксеноновых линз или светодиодных модулей, но требуют профессиональной регулировки угла освещения.

Корректоры фар: механические или электронные системы

Механические корректоры фар на ВАЗ 2114 используют тросовый привод, связанный с рукояткой в салоне. Вращение регулятора изменяет натяжение тросиков, физически поворачивая отражатель фары относительно вертикальной оси. Простота конструкции обеспечивает низкую стоимость и возможность самостоятельного ремонта, но требует периодической ручной регулировки при изменении загрузки автомобиля.

Электронные системы реализованы через электродвигатели, встроенные в фары и управляемые кнопкой на приборной панели. При активации моторы автоматически меняют угол наклона светового пучка в соответствии с положением кузова. Технология исключает необходимость ручных корректировок и точнее учитывает дорожные условия, однако сложнее в установке и чувствительна к перепадам напряжения.

Критерии выбора

• Бюджет: Механика дешевле в 2-3 раза
• Надежность: Тросы устойчивы к влаге, но подвержены обрывам
• Удобство: Электроника работает при движении без отвлечения водителя
• Совместимость: Для электронных систем требуются фары с сервоприводами

Параметр	Механические	Электронные
Ресурс работы	50-70 тыс. км	100+ тыс. км
Сложность монтажа	Базовые навыки	Требуется диагностика проводки
Реакция на нагрузку	Задержка 2-3 сек	Мгновенная

Важно: Электронные корректоры обязательны при установке ксенона согласно ПДД. Для галогеновых ламп допустимы оба варианта, но механику придется часто подстраивать при перевозке грузов.

1. Проверьте крепления штанг перед установкой
2. Смажьте тросы графитовой смазкой для механики
3. Тестируйте электронику через диагностический сканер

Покупка контрактных фар: плюсы и минусы б/у запчастей

Контрактные фары для ВАЗ 2114 представляют собой бывшие в употреблении детали, снятые с автомобилей после ДТП или утилизации. Их приобретение требует тщательной оценки состояния и сравнения с новыми аналогами. Основной мотивацией выбора б/у оптики остается экономия средств при ограниченном бюджете ремонта.

Рынок контрактных запчастей предлагает как оригинальные детали с "донорских" машин, так и восстановленные варианты. Ключевым аспектом является проверка технических характеристик и визуальная диагностика перед покупкой. Стоит учитывать естественный износ материалов, характерный для любой б/у продукции.

Критерии выбора контрактной оптики

Преимущества б/у фар:

• Цена ниже новых оригинальных запчастей на 40-70%
• Возможность найти снятые с производства модели
• Сохранение заводского качества линз и рефлекторов (при хорошем состоянии)
• Быстрая доступность на разборках и в онлайн-магазинах

Существенные недостатки:

• Риск приобретения деталей с микротрещинами или внутренним конденсатом
• Выгорание отражающего слоя после длительной эксплуатации
• Отсутствие гарантии на электроразъемы и регулировочные механизмы
• Помутнение поликарбоната, снижающее светопропускание на 20-40%

Проверочный чек-лист при осмотре:

1. Состояние крепежных отверстий и монтажных пластмассовых элементов
2. Отсутствие сколов на рассеивателе и корпусе
3. Работоспособность ламповых патронов и отсутствие окислов
4. Целостность гидрокорректора (при наличии)
5. Равномерность отражающего покрытия без темных пятен

Проверка упаковки: как избежать подделки при заказе

Тщательно изучите коробку перед вскрытием: оригинальные фары ВАЗ 2114 упаковываются в плотный картон с четкой полиграфией. На ней должны отсутствовать размытые надписи, орфографические ошибки или кривые логотипы – такие дефекты характерны для контрафакта.

Обратите внимание на защитные элементы: производители (например, Kirchner, Bosch, DEPO) наносят голограммы, QR-коды или уникальные серийные номера. Проверьте их наличие и сверите через официальное мобильное приложение бренда или сайт перед оплатой заказа.

Ключевые признаки подлинности на упаковке

• Штрих-код и маркировка: отсканируйте код смартфоном – он должен вести на страницу товара в базе производителя. Проверьте соответствие артикула модели на коробке и в каталоге.
• Качество печати: оригинал отличается насыщенными цветами, ровными краями графики и отсутствием "смазанных" участков. Логотип бренда не должен стираться при легком трении.
• Комплектация: внутри обязательны сертификат соответствия, инструкция на русском языке и защитный пакет с уплотнительными резинками. Их отсутствие – тревожный сигнал.

Элемент упаковки	Оригинал	Подделка
Материал коробки	Плотный гофрокартон, углы без вмятин	Мягкий картон, деформированные края
Защитные наклейки	Цельные голограммы с 3D-эффектом	Однотонные стикеры или их имитация
Инструкция	Четкая печать, водяные знаки, контакты производителя	Ксерокопия или лист без реквизитов

Важно: требуйте чек и гарантийный талон при получении. Продавец обязан их предоставить – отсутствие этих документов лишает возможности бесплатного ремонта по гарантии даже для оригинальной продукции.

Инструменты для демонтажа: минимальный набор ключей и отверток

Для снятия фар ВАЗ 2114 потребуется базовый набор инструментов, который позволит аккуратно демонтировать крепежные элементы без повреждения пластиковых деталей кузова. Отсутствие нужного ключа или отвертки может усложнить процесс и привести к срыву резьбы или поломке фиксаторов.

Минимальный комплект включает рожковые ключи двух размеров и две отвертки разных типов. Дополнительно рекомендуется подготовить фонарик для улучшения видимости в моторном отсеке и перчатки для защиты рук.

Основные инструменты

• Рожковый ключ на 10 мм – для откручивания гаек крепления фары к кузову.
• Рожковый ключ на 13 мм – для отсоединения клемм аккумулятора перед началом работ.
• Крестовая отвертка PH2 – демонтаж винтов корпуса фары и декоративной накладки.
• Плоская отвертка (5-6 мм) – отжим пластиковых клипс и фиксаторов.

Дополнительно	Назначение
Трещоточный ключ с головкой на 10 мм	Ускоряет процесс откручивания гаек в труднодоступных местах
Пинцет или длинногубцы	Извлечение резиновых уплотнителей и мелких крепежных элементов

Снятие декоративной решетки: пошаговое отключение крепежей

Убедитесь в наличии инструментов: крестовая отвертка, плоская отвертка, перчатки. Автомобиль должен стоять на ровной поверхности с выключенным зажиганием и остывшим двигателем.

Визуально определите типы креплений решетки на вашей модели ВАЗ 2114. Обычно используются пластиковые клипсы по периметру и винты в верхней части под капотом.

1. Откройте капот и зафиксируйте его упором. Найдите 2-4 винта крепления в верхней части решетки (рядом с фарами).
2. Выкрутите винты крестовой отверткой. Сложите крепежи в отдельную емкость во избежание потерь.
3. Определите расположение клипс по нижнему и боковым краям решетки. Обычно 6-8 штук: 2 снизу, 2-3 с каждой стороны.
4. Аккуратно отожмите клипсы плоской отверткой, заводя ее между решеткой и бампером. Нажимайте на центральный штырек каждой клипсы, одновременно поддевая корпус фиксатора.
5. Начинайте отсоединение с нижнего края: освободив нижние клипсы, придерживайте решетку рукой. Последовательно переходите к боковым креплениям.
6. Потяните решетку на себя, контролируя усилие. При сопротивлении проверьте, все ли клипсы и винты отключены.

Тип крепежа	Инструмент	Особенности отключения
Винты (верх)	Крестовая отвертка PH2	Не прилагать избыточное давление – рискуете сорвать шлицы
Пластиковые клипсы	Плоская отвертка 5-7 мм	Поддевать под основание фиксатора, а не корпус решетки

После снятия осмотрите посадочные места на бампере – при обнаружении трещин или сломанных клипс потребуется замена крепежей перед обратной установкой.

Демонтаж старых фар: отсоединение разъемов питания

Перед любыми манипуляциями с электропроводкой автомобиля обязательно отключите минусовую клемму аккумуляторной батареи. Это критически важная мера безопасности, предотвращающая короткое замыкание и поражение током при случайном контакте проводов с массой кузова. Убедитесь, что клемма надежно снята и изолирована от контакта с полюсом АКБ.

После снятия клеммы аккумулятора переходите к разъемам питания, расположенным на тыльной стороне каждой фары. На ВАЗ 2114 обычно используется два основных разъема на блок-фару: крупный прямоугольный разъем для лампы ближнего/дальнего света (H4) и небольшой разъем для лампы габаритного огня. Осмотрите разъемы, чтобы понять тип фиксатора.

Порядок отсоединения разъемов

1. Найдите фиксатор: Большинство разъемов на ВАЗ 2114 имеют пластиковый язычок-фиксатор. Он может быть расположен сверху или сбоку разъема.
2. Отожмите фиксатор: Нажмите пальцем на язычок фиксатора до характерного щелчка или до ощущения, что он полностью отжат. Не прикладывайте чрезмерных усилий, чтобы не сломать хрупкий пластик.
3. Отсоедините разъем: Удерживая фиксатор в отжатом положении, аккуратно потяните корпус разъема (не за провода!) назад, от фонаря. Разъем должен отсоединиться плавным движением.
4. Повторите для всех разъемов: Последовательно отсоедините оба разъема (ближний/дальний свет и габаритный огонь) на каждой снимаемой фаре.

Важные замечания:

• Никогда не тяните за провода! Это может привести к их обрыву или повреждению изоляции. Держитесь только за корпус разъема.
• Если разъем "прикипел" и не поддается, аккуратно пошатайте его из стороны в сторону, продолжая удерживать фиксатор отжатым. Не применяйте грубую силу.
• В крайнем случае, для отжима сильно застрявшего фиксатора можно аккуратно использовать тонкую плоскую отвертку, но будьте предельно осторожны, чтобы не сломать пластиковые детали разъема или язычок.
• Осмотрите отсоединенные разъемы. Если контакты внутри окислены или загрязнены, их необходимо почистить (например, щеткой по металлу или специальным очистителем контактов) перед подключением к новым фарам.

После успешного отсоединения всех разъемов питания фару можно окончательно извлечь из посадочного места на кузове автомобиля. Теперь она полностью готова к замене на новую.

Осмотр посадочного места: очистка от грязи и коррозии

Перед установкой новых фар тщательно обследуйте посадочные места на кузове автомобиля. Обратите особое внимание на состояние металлической поверхности вокруг крепежных отверстий и контактных площадок для электрических разъемов.

Удалите все видимые следы окислов, ржавчины и дорожных загрязнений металлической щеткой или скребком. Протрите зону ветошью, смоченной в обезжиривателе или WD-40, для удаления остатков грязи и предотвращения дальнейшей коррозии.

Ключевые этапы обработки

1. Механическая очистка: Снимите рыхлую ржавчину и отслаивающуюся краску шкуркой (зернистость 120-180)
2. Химическая обработка: Нанесите преобразователь ржавчины на пораженные участки согласно инструкции производителя
3. Защитное покрытие: После высыхания обработайте металл антикоррозийным грунтом
4. Герметизация: Нанесите тонкий слой автомобильного герметика по периметру посадочной площадки перед установкой фары

Проблема	Инструмент для устранения
Следы масла	Обезжириватель, ветошь
Ржавчина	Преобразователь коррозии, шкурка
Старая герметизация	Пластиковый скребок, растворитель
Загрязнения в резьбе	Метчики соответствующего размера

Проверьте целостность крепежных ушек и состояние резьбовых отверстий. При необходимости восстановите резьбу метчиком и обработайте графитовой смазкой. Убедитесь в отсутствии деформаций площадки, которые могут нарушить геометрию установки фары.

Важно: Не используйте абразивы на пластиковых элементах корпуса фары. После очистки просушите поверхность сжатым воздухом перед монтажом. Качественная подготовка посадочного места гарантирует герметичность соединения и предотвратит запотевание оптики.

Подготовка проводки: проверка состояния колодок и изоляции

Внимательно осмотрите колодки подключения фар на предмет окисления контактов, трещин или оплавления пластика. Любые повреждения ухудшают передачу тока и повышают риск короткого замыкания. Зачистите окисленные контакты мелкой наждачной бумагой или специальным очистителем электроцепей, а сильно поврежденные колодки замените новыми.

Проверьте целостность изоляции проводов, идущих к фарам. Убедитесь в отсутствии перетертостей, порезов или следов перегрева (вздутие/потемнение изоляции). Особое внимание уделите участкам возле креплений и в местах перегибов. Найденные повреждения устраните незамедлительно: оберните проблемный участок термостойкой изолентой или замените проблемный отрезок кабеля.

Порядок действий при замене проводов или колодок:

1. Отсоедините минусовую клемму аккумулятора перед любыми работами с электропроводкой.
2. Используйте только медные провода с сечением не меньше штатного (рекомендуется 1.5-2.5 мм²).
3. При пайке новых колодок применяйте термоусадку для герметизации соединений.
4. Надежно зафиксируйте жгут проводов пластиковыми хомутами, исключив провисание и контакт с движущимися частями или острыми кромками кузова.

Обязательно проверьте работу фар после завершения монтажа, включая ближний/дальний свет и габариты. Убедитесь в отсутствии мерцания или самопроизвольного отключения – это сигнализирует о некачественном контакте.

Регулировочные болты: смазка резьбы перед установкой

Резьба регулировочных болтов фар подвержена коррозии из-за постоянного воздействия влаги и дорожных реагентов. Сухая сборка ускоряет закисание соединения, что в будущем исключит возможность корректировки светового пучка.

Обработка резьбы специальной смазкой создаёт защитный барьер, минимизирует трение при вращении болта и предотвращает приваривание металлических поверхностей. Это критически важно для сохранения функциональности механизма регулировки на протяжении всего срока службы фары.

Порядок обработки и рекомендуемые материалы

Тщательно очистите резьбу болта и ответного отверстия ветошью, удаляя заводскую консервационную смазку, пыль или следы коррозии. Используйте подходящие составы:

• Медная смазка – оптимальна для высокотемпературных узлов, не теряет свойств при нагреве от ламп
• Графитовая смазка – обеспечивает стабильное скольжение даже при загрязнении
• Литиевые составы (например, Литол-24) – доступный вариант с хорошей адгезией

Нанесите тонкий равномерный слой смазки на всю длину резьбы болта. Избыток материала приводит к налипанию пыли. Избегайте силиконовых спреев и WD-40 – они быстро выгорают или вымываются.

Ошибка	Последствие
Установка без смазки	Заклинивание болта через 6-12 месяцев
Использование солидола	Загустевание на морозе, затруднение регулировки
Применение масла	Стёкание состава, отсутствие защиты

После нанесения состава вкрутите болт в посадочное место на 2-3 оборота вручную для распределения смазки по виткам резьбы. Только затем используйте инструмент для окончательной затяжки с умеренным усилием – перетяжка деформирует корпус фары или срывает резьбу.

Фиксация новой фары: правильная последовательность затяжки винтов

Неправильная затяжка крепежных элементов фары приводит к перекосу светового модуля, образованию щелей и ускоренному выходу из строя из-за вибраций. Соблюдение последовательности гарантирует равномерное прилегание корпуса к кузову и герметичность стыков, что критично для защиты от влаги и пыли.

Перед началом установки убедитесь в совпадении посадочных отверстий фары с крепежными шпильками кузова. При наличии резиновых прокладок или герметика разместите их согласно инструкции производителя. Избегайте перекосов при предварительной насадке детали.

Пошаговый алгоритм затяжки

1. Предварительная фиксация: Наживите все винты/гайки (обычно 3-4 шт.) вручную до легкого касания без усилий.
2. Диагональная последовательность: Затягивайте крепеж крест-накрест в 2 этапа:
   • Первый проход: усилие 30-40% от номинала (примерно 2-3 Нм)
   • Второй проход: окончательное усилие 5-7 Нм (уточняйте в мануале авто)
3. Проверка прилегания: Убедитесь в отсутствии зазоров между фарой и кузовом по всему периметру. При необходимости ослабьте и перетяните проблемные точки.

Крепеж	Рекомендуемое усилие	Инструмент
Верхние винты	5-6 Нм	Динамометрический ключ
Нижние гайки	6-7 Нм	Головка с трещоткой

Важно! Избегайте перетяжки – пластиковый корпус фары или крепежные уши легко трескаются. После монтажа проверьте регулировку света. Несоосность пучка часто возникает из-за неравномерного давления на корпус.

Подключение разъемов: маркировка проводов и полярность

Правильное подключение разъемов фар напрямую влияет на функциональность освещения и безопасность эксплуатации автомобиля. Ошибки в коммутации проводов приводят к некорректной работе световых приборов, перегоранию ламп или коротким замыканиям.

На ВАЗ 2114 используется стандартизированная цветовая маркировка проводки, облегчающая идентификацию. Основные разъемы фар содержат три контакта: общий "минус", управление ближним светом и управление дальним светом. Габаритные огни подключаются отдельным двухконтактным разъемом.

Стандартная маркировка проводов

Цвет провода	Назначение	Полярность
Черный	Общая масса (минус)	-
Синий с красной полосой	Ближний свет	+
Синий с белой полосой	Дальний свет	+
Желтый	Габаритные огни	+
Черный (в разъеме габаритов)	Масса габаритов	-

При монтаже соблюдайте полярность: перепутывание проводов ближнего и дальнего света вызовет некорректное переключение режимов. Обратная полярность на габаритных огнях может привести к отказу лампы.

Рекомендуется перед подключением:

1. Проверить соответствие цветовой маркировки мультиметром
2. Убедиться в целостности изоляции проводов
3. Зафиксировать разъемы защитными хомутами от влаги

Установка ламп: особенности работы без касания колбы

При замене ламп в фарах ВАЗ 2114 категорически запрещено касаться колбы голыми руками. Жировые следы от пальцев при нагреве создают локальные перегревы кварцевого стекла, что приводит к растрескиванию и сокращению срока службы.

Используйте чистые медицинские перчатки, специальный монтажный пинцет или оберните колбу сухой безворсовой салфеткой. Если колба случайно загрязнилась, немедленно протрите её ватным диском, смоченным в спирте, до полного удаления отпечатков.

Порядок безопасной установки

1. Отключите клеммы аккумулятора перед началом работ
2. Снимите защитную крышку фары со стороны моторного отсека
3. Отсоедините колодку питания от цоколя лампы
4. Освободите фиксирующую скобу, удерживающую лампу

Критические ошибки монтажа:

• Загрязнение колбы кожным жиром
• Попадание технических жидкостей на стеклянную поверхность
• Механический контакт с включенной лампой
• Перекос лампы в посадочном гнезде

Материал для очистки	Допустимая замена
Специальные салфетки для оптики	Аптечный спирт (90%+)
Хлопковые перчатки	Полиэтиленовый пакет

После установки проверьте герметичность уплотнителя крышки фары – попадание влаги на горячую лампу гарантированно выведет её из строя. Корректность позиционирования лампы в рефлекторе контролируйте по световой границе на регулировочном экране.

Монтаж противотуманных фар: подключение через отдельное реле

Подключение противотуманных фар через реле – обязательное требование для безопасной эксплуатации. Без реле штатная электропроводка не рассчитана на дополнительную нагрузку, что приводит к перегреву контактов выключателя и риску возгорания.

Реле выполняет роль силового посредника: управляющий сигнал от кнопки в салоне замыкает цепь низкого тока, а основное питание фар идет напрямую от аккумулятора через предохранитель. Это исключает перегрузку штатной проводки и гарантирует стабильное напряжение на лампах.

Схема подключения

Для монтажа потребуется: 4-контактное реле (30/85/86/87), предохранитель на 15-20А, кнопка включения в салоне, медные провода сечением 1.5-2.5 мм². Последовательность действий:

1. Установка реле: Закрепите реле в моторном отсеке (на штатной площадке или через кронштейн).
2. Питание от аккумулятора: Подключите клемму 30 реле к "+" АКБ через предохранитель (длина провода минимальна).
3. Управляющий сигнал: Клемму 86 соедините с кнопкой в салоне, клемму 85 – с кузовом (масса).
4. Выход на фары: От клеммы 87 проведите двухжильный кабель к "+" противотуманок, "-" подключите к кузову вблизи фар.
5. Защита: Обязательно установите термоусадку на все соединения и зафиксируйте провода стяжками.

Клемма реле	Назначение
30	Питание от АКБ (+)
85	Масса (-)
86	Управляющий "+" от кнопки
87	Выход на фары (+)

Критические нюансы: Сечение провода от АКБ до реле – не менее 2.5 мм², от реле до фар – 1.5 мм². Массу фар крепите только к очищенным от краски точкам кузова. Обязательно проверьте герметичность корпуса фар после установки – конденсат выводит лампы из строя.

Проверка герметичности стыков перед эксплуатацией

Герметичность соединений напрямую влияет на долговечность фары: проникновение влаги вызывает коррозию контактов, запотевание стекла и выход ламп из строя. Нарушение геометрии стыков также снижает световой поток из-за неправильного преломления.

Обязательно проверяйте все швы после установки фары или замены уплотнителей. Используйте автомобильный силиконовый герметик (черный или прозрачный) для обработки проблемных зон – он сохраняет эластичность при перепадах температур.

Порядок проверки

1. Визуальный осмотр:
   • Проверьте прилегание корпуса к кузову по всему периметру
   • Убедитесь в отсутствии зазоров в местах крепления
   • Осмотрите резиновые заглушки проводов
2. Тест с водой:
   1. Направьте струю воды из шланга под умеренным напором на фару
   2. Обработайте зоны стыков в течение 3-5 минут
   3. Проверьте внутреннюю поверхность стекла на наличие капель

Проблемная зона	Метод устранения
Стык корпуса и кузова	Нанесение герметика тонким слоем под монтажную рамку
Резиновые заглушки	Замена уплотнителей или обработка контура силиконом
Места ввода проводов	Использование термоусадки с клеевым слоем

Важно: После обработки герметиком выждите 12 часов перед тестированием водой. При обнаружении протечек повторите процедуру герметизации, уделяя внимание проблемным участкам.

Настройка светового пучка: использование регулировочного стенда

Регулировка фар на профессиональном стенде – обязательный этап после замены оптики или ламп. Стенд имитирует реальные дорожные условия, позволяя точно выставить светотеневую границу согласно ГОСТ Р 51709-2001. Без этого даже качественные фары будут слепить встречных водителей или недостаточно освещать дорогу.

Перед регулировкой убедитесь в правильном давлении в шинах, исправности подвески и равномерной загрузке автомобиля. Машина должна стоять на ровной горизонтальной площадке строго перпендикулярно к экрану стенда. Оптика очищается от загрязнений, а корректор фар устанавливается в нулевое положение.

Порядок работы на регулировочном стенде

1. Позиционирование: Установите автомобиль на платформу стенда согласно меткам центровки. Колёсные датчики автоматически определят угол разворота.
2. Калибровка: Система сканирует проекцию света и строит 3D-модель пучка. Контрольные точки совмещаются с виртуальной сеткой координат.
3. Коррекция винтами:
   • Горизонталь: вращайте боковой регулировочный винт до совпадения светотеневой границы с линией «0»
   • Вертикаль: настройте верхний винт для позиционирования излома луча на 1% ниже линии горизонта (пример: 10 см на каждые 10 м дистанции)

Параметр	Норматив для ближнего света	Допуск
Горизонтальный угол	0° (ось симметрии)	±0,3°
Вертикальный наклон	-1,0%	±0,2%
Асимметрия пучков	Макс. 0,4°	-

После регулировки проверьте работу на всех режимах: ближний/дальний свет, корректор. На тест-драйве в тёмное время суток убедитесь в отсутствии засветов выше горизонта и чёткой видимости обочины. Помните: точная настройка увеличивает вашу безопасность на 25-40% при ночном вождении.

Ручная регулировка фар: разметка на стене гаража

Для корректной регулировки потребуется ровная площадка перед вертикальной стеной (гараж, забор) длиной 5-7 метров. Автомобиль должен стоять перпендикулярно поверхности с полной нагрузкой (водитель + 70 кг на месте пассажира, стандартное давление в шинах и полный бак топлива). Предварительно очистите фары от грязи и проверьте исправность ламп.

Нанесите на стену базовую разметку: отметьте центр машины (ЦА) и проекции центральных осей левой (Л) и правой (П) фар. Используйте отвес или лазерный уровень для точности. Основные контрольные точки формируются следующим образом:

Этапы разметки

1. Центральные оси:
   • Прижмите авто вплотную к стене.
   • Отметьте точки проекции центра каждой фары (Л1, П1) и центра автомобиля (ЦА1).
2. Контрольные линии:
   • Отъедьте назад на 5 метров от стены.
   • Перенесите точки Л1, П1 и ЦА1 на новую горизонтальную линию (Н=0) с учетом расстояния: опустите их на 5 см вниз (пример: при высоте фары 65 см от земли линия Н=0 будет на 60 см).
   • Проведите горизонтальную линию через точку Н=0 по всей ширине разметки.
3. Вертикальные границы:

   Элемент	Расстояние от центра авто
   Левая фара	От ЦА: влево на 71.5 см
   Правая фара	От ЦА: вправо на 71.5 см

Регулировочные винты на корпусе фары (обычно обозначены "UP-DOWN", "LEFT-RIGHT") позволяют выставить световой пучок так, чтобы наиболее яркая область находилась строго на пересечении вертикальных осей (Л/П) и горизонтали Н=0. Избегайте засветки выше контрольной линии – это ослепляет встречных водителей.

Корректировка по вертикали: нормы ГОСТ для ближнего света

ГОСТ Р 51709-2001 регламентирует вертикальный угол наклона пучка ближнего света для обеспечения безопасности. Отклонение от норм приводит к ослеплению встречных водителей или сокращению зоны видимости. Требования применяются ко всем легковым автомобилям, включая ВАЗ 2114, при стандартной загрузке (водитель + 75 кг, полный бак топлива).

Проверка осуществляется на ровной площадке с использованием оптического экрана на расстоянии 5 или 10 метров. Центры фар предварительно отмечаются на экране горизонтальной линией, которая служит базой для измерений. Давление в шинах должно соответствовать техническим требованиям производителя.

Нормативные значения и методика регулировки

Согласно п. 4.3.1.2 ГОСТ Р 51709-2001, вертикальное отклонение светотеневой границы (точка B50L) для ближнего света должно составлять:

• 1,0% – 1,2% от расстояния до экрана
• В градусах: 0,57° – 0,68° вниз от горизонтальной оси

Практические значения для распространённых дистанций:

Расстояние до экрана	Допустимое смещение вниз
5 метров	50–60 мм
10 метров	100–120 мм

Порядок регулировки:

1. Установите автомобиль перпендикулярно экрану на выбранном расстоянии
2. Нанесите на экран метки, соответствующие центрам фар
3. Проведите горизонтальную линию через метки (H) и вторую линию ниже на рассчитанную величину (например, 55 мм для 5 м)
4. Включите ближний свет, закройте одну фару картоном
5. Регулировочным винтом (вертикаль) добейтесь совпадения светотеневой границы с линией H_рег

Важно: после регулировки проверьте соответствие противотуманных фар (если установлены) – их верхняя граница должна быть не выше точки H_рег. Несоблюдение норм влечёт штраф по КоАП ст. 12.5 и риск не пройти техосмотр.

Корректировка по горизонтали: устранение "разъезжания" лучей

"Разъезжание" пучков света в разные стороны – частая проблема при замене фар ВАЗ 2114. Это не только снижает эффективность освещения дороги, но и ослепляет встречных водителей. Горизонтальная корректировка устраняет этот дефект, обеспечивая параллельность световых потоков.

Процедура выполняется после обязательной вертикальной регулировки фар. Для работы понадобится ровная площадка у стены (или спецэкрана), крестообразная отвертка и рулетка. Стену предварительно нужно разметить контрольными точками по центру автомобиля и осям фар.

Порядок регулировки

1. Установите автомобиль перпендикулярно стене на расстоянии 5 метров. Разгрузите салон (багажник пустой, топливный бак заполнен минимум наполовину, давление в шинах нормировано).
2. Включите ближний свет фар. Закройте одну фару плотным непрозрачным материалом (картон, ткань).
3. Найдите на корпусе фары регулировочный винт горизонтального наклона. Он расположен сбоку (обычно с внешней стороны) и маркируется символом "←→".
4. Вращайте винт отверткой. Наблюдайте за световой границей (горизонтальной линией с "изломом") на стене относительно контрольной метки оси фары.
5. Добейтесь, чтобы точка "излома" светотеневой границы (где горизонтальная линия переходит в наклонную) точно совпала с вертикальной линией, соответствующей оси фары. Вертикальная линия самой границы должна располагаться строго под контрольной меткой оси.
6. Повторите процедуру для второй фары, предварительно закрыв первую.

Контрольный признак правильной регулировки: При включенном ближнем свете обе светотеневые границы должны начинаться в одной вертикальной плоскости перед автомобилем, а не "расходиться" в стороны. Центры световых пятен на дороге должны быть направлены вперед параллельно оси движения.

Типичная ошибка	Последствие	Решение
Слишком сильное "сведение" лучей внутрь	Пересечение потоков, перегрев фары, плохое освещение обочин	Ослабить регулировочный винт (вращать против ч.с.)
Слишком сильное "разведение" лучей наружу	"Разъезжание" пучков, ослепление встречных, плохая видимость впереди	Затянуть регулировочный винт (вращать по ч.с.)
Корректировка без вертикальной настройки	Невозможно добиться правильной геометрии луча	Всегда начинать с вертикальной регулировки!

Важно: После корректировки проверьте работу света в движении в темное время суток на ровном участке дороги. Если "разъезжание" сохраняется или появилось ослепление встречных машин, повторите регулировку, убедившись в надежности крепления фары к кузову.

Тестирование всех режимов: ближний/дальний свет, габариты

После установки новых фар или ремонта электропроводки обязательно проверьте работоспособность всех световых режимов. Включите зажигание и последовательно активируйте габаритные огни, ближний и дальний свет, используя штатные переключатели в салоне. Уделите особое внимание корректности переключения между ближним и дальним светом через подрулевой переключатель – этот режим наиболее востребован в эксплуатации.

Контролируйте работу не только с водительского места, но и снаружи автомобиля. Попросите помощника поочередно включать режимы, пока вы визуально оцениваете яркость, угол освещения и отсутствие мерцания. Обратите внимание на синхронность включения парных элементов – оба габарита и обе фары должны работать одинаково, без задержек.

Ключевые аспекты проверки

Во время тестирования учитывайте следующие моменты:

• Четкость светотеневой границы на ближнем свете – "ступенька" должна быть выраженной без размытий
• Совпадение плоскости света обеих фар – пучки не должны "смотреть" в разные стороны
• Отсутствие затемненных зон в центральной части освещаемой области
• Стабильность работы при вибрации кузова (легко постучите по корпусу фары рукой)

Обязательно проверьте корреляцию работы света с индикаторами на приборной панели – при включении дальнего света должна загораться синяя лампа-сигнализатор. Если обнаруживаются проблемы, последовательно проверьте:

1. Целостность предохранителей F3 (10А) и F12 (7.5А) в монтажном блоке
2. Надежность контакта в разъемах фар и клеммах АКБ
3. Отсутствие окислов на "массовых" проводах кузова

Режим	Нормальная работа	Типовая неисправность
Габариты	Равномерное свечение 5W ламп	Потускнение одного из огней
Ближний свет	Четкая светотеневая граница на 50 м	Разная высота пучков
Дальний свет	Яркий симметричный поток 100+ м	Автоматическое отключение при перегреве

Финишный этап – регулировка угла наклона фар с помощью винтов на корпусе. Выполняйте ее на ровной площадке против стены с разметкой, согласно методике из руководства по эксплуатации ВАЗ 2114. Помните: некорректная настройка даже при исправной электронике создает опасные условия движения!

Обработка стыков герметиком: профилактика запотевания

Запотевание фар ВАЗ 2114 чаще всего возникает из-за проникновения влаги через микрощели между корпусом фары и стеклом, либо в местах крепления задних заглушек ламп. Даже идеально подогнанные элементы со временем теряют герметичность из-за вибраций и перепадов температур, что требует периодической профилактики.

Качественная обработка стыков специальным герметиком блокирует пути проникновения конденсата, сохраняя прозрачность стекла и корректную работу световых приборов. Важно использовать материалы, устойчивые к высоким температурам и агрессивным средам (соли, реагенты), характерным для эксплуатации автомобиля.

Технология нанесения герметика

1. Демонтаж и подготовка: Снимите фару, очистите стык корпуса и стекла от старого герметика, пыли и грязи. Обезжирьте поверхности спиртом или уайт-спиритом.
2. Выбор герметика: Применяйте термостойкий (до +150°C) прозрачный силиконовый герметик для автофар. Избегайте кислотных составов – они разрушают пластик.
3. Нанесение:
   • Равномерно нанесите тонкий слой герметика по периметру стыка с помощью монтажного пистолета.
   • Убедитесь в отсутствии разрывов слоя, особое внимание уделите углам.
   • Не допускайте попадания состава на отражатель или стекло изнутри.
4. Сборка: Сразу установите стекло на корпус (если демонтировалось), зафиксируйте штатными защелками. Удалите излишки герметика салфеткой, смоченной в уайт-спирите.
5. Сушка: Оставьте фару в сухом помещении на 12-24 часа до полной полимеризации герметика.

Ошибка	Последствие	Решение
Толстый слой герметика	Деформация корпуса при застывании	Наносить полоску толщиной 2-3 мм
Попадание на отражатель	Пятна, ухудшение светового потока	Немедленно удалить безворсовой салфеткой
Неполная очистка стыка	Слабая адгезия, отслоение	Использовать щетку и обезжириватель

Контроль результата: После установки фары на автомобиль проверьте герметичность в дождливую погоду или на автомойке. Отсутствие конденсата внутри в течение 3-5 дней подтверждает качество работы. При появлении запотевания – повторите обработку проблемного участка.

Установка защитной пленки: сохранность стекла от сколов

Защитная пленка на фары ВАЗ 2114 создает ударопрочный барьер, предотвращающий появление трещин и сколов от мелких камней, гравия и дорожной грязи. Ее полимерный слой принимает основной удар, сохраняя целостность оригинального стекла даже при интенсивной эксплуатации.

Толщина качественной пленки варьируется от 150 до 400 микрон – чем выше нагрузка на фары, тем плотнее должен быть материал. Прозрачные варианты сохраняют светопропускание на 98%, не искажая световой пучок, а тонированные дополнительно защищают рефлектор от УФ-лучей.

Технология монтажа

1. Подготовка поверхности: очистите стекло обезжиривателем, удалите пыль салфеткой из микрофибры.
2. Раскрой материала: нанесите шаблон фары на пленку, вырежьте с запасом 3-5 мм по контуру.
3. Нанесение раствора: распылите мыльную воду (10 мл шампуня на 1 л воды) на стекло и клеевой слой пленки.
4. Фиксация: удалите подложку, приложите материал к фаре, выгоните пузыри пластиковым ракелем от центра к краям.
5. Сушка: прогрейте феном (60-70°C) края для адгезии, оставьте фару на 24 часа без эксплуатации.

Тип пленки	Толщина (микрон)	Срок службы
Полиуретановая	150-200	2-3 года
Термопластичная	300-400	5+ лет

Критические ошибки: монтаж при температуре ниже +10°C (снижает эластичность), использование бытовых моющих средств (разъедают клей), игнорирование пузырей воздуха (вызывают отслоение).

После установки еженедельно проверяйте натяжение материала у краев. Появление молочно-белых пятен под пленкой сигнализирует о попадании грязи – потребуется демонтаж и повторная очистка стекла.

Замена уплотнителей: размеры и материал прокладок

Негерметичность фары чаще всего вызвана износом уплотнительной прокладки между корпусом фары и кузовом автомобиля. Старая резина теряет эластичность, трескается или деформируется, пропуская влагу и пыль внутрь блока, что приводит к запотеванию стекла и коррозии отражателя. Регулярная проверка состояния уплотнителя и его своевременная замена – ключевые меры для защиты оптики от повреждений.

Для ВАЗ 2114 используется специальная уплотнительная лента (прокладка), повторяющая контур фары. Ее точные габариты критичны для плотного прилегания: длина составляет примерно 110-115 см, ширина варьируется от 12 мм до 15 мм в зависимости от производителя и модели фары (штатная, китайский аналог, линзованная). Толщина обычно находится в диапазоне 3-5 мм – слишком тонкая лента не обеспечит герметичность, а излишне толстая затруднит установку фары на место.

Рекомендации по выбору и установке

Материалы:

• Оптимальный вариант – термостойкая резина EPDM (этиленпропиленовый каучук). Она устойчива к перепадам температур (-40°C до +120°C), озону, влаге и техническим жидкостям, долго сохраняет эластичность.
• Бюджетные прокладки из пористой резины или пенополиуретана быстро деградируют, крошатся и хуже держат форму.

Процесс замены:

1. Снимите фару, очистите посадочную площадку на кузове и паз на корпусе фары от старой резины и грязи.
2. Обезжирьте поверхности спиртом или уайт-спиритом для лучшей адгезии.
3. Начинайте приклеивать новую ленту строго по пазу на корпусе фары, начиная с верхнего угла. Не допускайте перекручиваний и заломов.
4. Соедините концы ленты внахлест (около 1 см), аккуратно подрежьте излишки ножом.
5. Установите фару на место, равномерно затяните крепежные болты, избегая перекоса.

Параметр	Значение	Примечание
Длина	110-115 см	Измеряется по контуру фары
Ширина	12-15 мм	Зависит от модели фары
Толщина	3-5 мм	Требует проверки при установке
Материал	EPDM	Термостойкая резина

Важно: Перед окончательной сборкой проверьте герметичность, обильно полив фару водой из шланга. При появлении протечек снимите блок, откорректируйте положение уплотнителя или замените его на более толстый вариант.

Модернизация проводки: установка дополнительного реле

Штатная проводка фар ВАЗ 2114 не рассчитана на высокую нагрузку современных ламп, особенно при использовании ксенона или мощных галогенов. Прямое подключение через заводской выключатель приводит к перегреву контактов, оплавлению пластика и риску возгорания.

Установка дополнительного реле решает проблему, перенося основную нагрузку с тонких штатных проводов на силовую цепь. Ток к фарам поступает напрямую от аккумулятора через реле, а штатная проводка используется лишь для управления катушкой (слаботочный сигнал). Это гарантирует стабильное напряжение на лампах и устраняет риск перегрева.

Порядок установки

Необходимые компоненты:

• Реле 12V (30/40А)
• Колодка под реле с проводами
• Силовые провода сечением 2.5-4 мм² (красный и черный)
• Изоляционные клеммы "мама"
• Термоусадочные трубки

Этапы монтажа:

1. Отключите минусовую клемму аккумулятора.
2. Снимите фары и монтажный блок предохранителей.
3. Подключите силовой провод (красный) к плюсу АКБ через предохранитель (20А).
4. Проденьте провод в моторный отсек и подключите к контакту 30 реле.
5. Соедините контакт 87 реле с плюсовыми проводами обеих фар (через разветвитель).
6. Подключите контакт 85 к массе кузова (коротким черным проводом).
7. Соедините контакт 86 с плюсовым управляющим проводом штатной фары (синий/белый).
8. Заизолируйте соединения, закрепите реле, соберите узлы.

Контрольная таблица подключений:

Контакт реле	Назначение	Цвет провода
30	Питание от АКБ	Красный
87	Выход на фары	Красный
85	Масса кузова	Черный
86	Управление от штатного выключателя	Синий/белый

После подключения проверьте работу фар на всех режимах. Яркость должна быть стабильной без мерцания. Обязательно зафиксируйте провода стяжками, исключив контакт с подвижными деталями и горячими поверхностями.

Устранение мигания фар при запуске двигателя

Мигание фар при запуске двигателя на ВАЗ 2114 возникает из-за просадки напряжения в бортовой сети. Стартер в момент запуска потребляет значительный ток, что приводит к кратковременному падению напряжения, отражающемуся на работе световых приборов.

Основные причины явления – износ аккумулятора, слабый контакт в цепи питания или естественное старение проводки. Игнорирование проблемы ускоряет выход ламп из строя и создает риски для электронных компонентов автомобиля.

Порядок диагностики и ремонта

1. Проверка аккумулятора:
   • Измерьте напряжение на клеммах АКБ при выключенном двигателе (норма: 12.5-12.7 В)
   • Проверьте плотность электролита (1.27 г/см³)
   • Очистите клеммы от окислов и обеспечьте плотный контакт
2. Контроль массы двигателя:
   • Найдите основной массовый провод (от АКБ к кузову и двигателю)
   • Зачистите точки крепления металлической щеткой
   • Обработайте контактные поверхности токопроводящей смазкой
3. Модернизация цепи фар:
   • Установите два дополнительных реле (ближний/дальний свет)
   • Подключите питание реле напрямую от аккумулятора через предохранители
   • Штатный выключатель света используйте только для управления катушкой реле

Компонент	Параметры для проверки
Аккумулятор	Напряжение холостого хода, пусковой ток
Генератор	Напряжение на работающем ДВС (13.8-14.5 В)
Реле фар	Маркировка контактов (85, 86, 87, 30)

При установке реле используйте медные провода сечением 2.5 мм² и термоусадку для изоляции. Если проблема сохраняется после ремонта, проверьте генератор – износ щеток или диодного моста также вызывает перепады напряжения.

Полировка стекла: восстановление прозрачности фар

Со временем стекла фар ВАЗ 2114 мутнеют из-за микроцарапин, УФ-излучения и дорожной химии, что снижает светопропускание на 40-60%. Восстановление прозрачности методом полировки эффективно при умеренных повреждениях, возвращая до 90% исходной светоотдачи. Для глубоких сколов или внутреннего конденсата метод не подходит – требуется замена детали.

Успех зависит от правильной подготовки: стекло тщательно моют с обезжиривателем, зоны вокруг фары заклеивают малярным скотчем. Обязательно снимите фару с автомобиля – попытки полировки на месте приводят к повреждению ЛКП кузова абразивной пылью. Проверьте герметичность корпуса перед началом работ.

Технология полировки

Процесс выполняется в три этапа с последовательным уменьшением абразивности:

1. Грубая обработка
   Нанесите пасту P800-P1000 на войлочный круг шлифмашинки. Держите инструмент перпендикулярно поверхности, избегая локального перегрева. Обрабатывайте до равномерного матового покрытия.
2. Удаление глубоких царапин
   Смените пасту на P1500-P2000. Переключите шлифмашинку на средние обороты (2000-2500 об/мин). Движения – крестообразные с умеренным нажимом.
3. Финишная полировка
   Нанесите безабразивную полироль на мягкую тканевую насадку. Обрабатывайте на скорости 800-1200 об/мин круговыми движениями до зеркального блеска.

Ручная альтернатива: При отсутствии электроинструмента используйте специальный набор с полировальными салфетками и пастами трех градаций. Нанесите состав на влажную салфетку, обрабатывайте секциями по 30 секунд с усилием 3-5 кг. Общее время работы – 40-60 минут на фару.

Материал	Назначение	Особенности
Абразивная паста P800	Удаление глубоких царапин	Только для начальной стадии
Полироль P2000	Сглаживание микрорельефа	Не оставляет видимых рисок
Защитный лак	Предотвращение повторного помутнения	Наносится после обезжиривания

Критические ошибки:

• Использование зубной пасты или бытовой химии – содержат агрессивные компоненты
• Полировка пересохшей пастой – создает термоусадочные трещины
• Игнорирование защитного лакирования – приводит к быстрому повторному помутнению

После полировки проверьте световой пучок на регулировочном стенде. Размытые границы или асимметрия указывают на неравномерность обработки. Для поддержания результата наносите защитный воск каждые 3 месяца и мойте фары щетками без абразивных частиц.

Ремонт трещин: методы склейки специальными составами

Трещины на пластике фар ВАЗ 2114 устраняются специальными полимерными составами. Работы требуют тщательной подготовки поверхности: очистки от грязи, обезжиривания и просушки. Даже мелкие повреждения расширяются дрелью (1-2 мм) для лучшей адгезии.

Перед склейкой обездвижьте фару минимум на 24 часа. Загерметизируйте стыки изнутри прозрачным силиконом для предотвращения запотевания. Качество ремонта зависит от чистоты обработки и соблюдения технологии.

Популярные методы ремонта

Эпоксидные смолы: Двухкомпонентные составы (типа Epoxy Plastic Repair) наносятся шпателем. Отличаются высокой прочностью, но требуют шлифовки после затвердевания. Подходят для крупных повреждений.

Активируемые УФ-светом: Жидкие фотополимеры (например, DoneDeal). Наносятся капельно, затвердевают за 5 минут под УФ-лампой. Не оставляют следов, идеальны для паутинок и сколов.

1. Зачистите трещину наждаком Р600
2. Обезжирьте спиртом или уайт-спиритом
3. Нанесите состав тонким слоем с избытком
4. Удалите излишки салфеткой до полимеризации
5. Обеспечьте температурную стабильность (+15...+25°C)

Тип повреждения	Рекомендуемый состав	Время фиксации
Сколы (до 5 мм)	УФ-полимеры	3-5 минут
Трещины (5-20 мм)	Эпоксидная смола	12-24 часа
Паутинка	Цианакрилат + активатор	30-60 секунд

Важно: После склейки отполируйте фару пастой G3. Избегайте составов с ацетоном – они разрушают поликарбонат. Для продления срока службы обработайте поверхность антиУФ-лаком.

Чистка отражателя: способы без разборки корпуса

Грязный или помутневший отражатель внутри фары ВАЗ 2114 резко снижает эффективность освещения, создавая опасные условия ночью. Замена фары – дорогостоящий вариант, но в большинстве случаев можно восстановить светоотражающую поверхность, не вскрывая герметичный корпус.

Основной доступ к отражателю осуществляется через технологические отверстия для ламп (ближнего и дальнего света). Чистка требует аккуратности и правильных материалов, чтобы не повредить хрупкое алюминиевое покрытие и не оставить разводов.

Эффективные методы очистки

Для качественной очистки отражателя от пыли, грязи, следов конденсата или легкого налета окислов используйте следующие подходы:

• Сжатый воздух: Продуйте полость отражателя баллончиком со сжатым воздухом (с тонкой трубкой-насадкой). Держите баллон вертикально, чтобы избежать попадания пропеллента на поверхность. Удаляет сухую пыль и крошки.
• Ватные палочки и спирт: Смочите ватную палочку в чистом изопропиловом спирте (не менее 90%). Аккуратно, без сильного нажима, протрите доступные участки отражателя. Спирт быстро испаряется, не оставляя разводов и не повреждая покрытие. Меняйте палочки чаще.
• Мягкие салфетки из микрофибры: Наденьте салфетку на длинный пинцет или тонкую неострую палочку. Слегка смочите *только* край салфетки изопропиловым спиртом. Осторожно протрите поверхность вращательными движениями, избегая царапин.

Критически важно:

• Избегайте ацетона, бензина, растворителей или агрессивных моющих средств – они растворят алюминиевое напыление.
• Не используйте воду или мыльные растворы – они оставят разводы и пятна, ухудшающие отражение.
• Исключите абразивы (зубные щетки, жесткие ткани, скребки) – они гарантированно поцарапают поверхность.
• Перед чисткой обязательно снимите лампу и дайте фаре высохнуть, если внутри был конденсат.

Если отражатель имеет глубокие очаги коррозии, отслоения покрытия или сильные непрозрачные помутнения, эти методы не помогут – потребуется замена фары или профессиональная разборка/восстановление.

Заземление фар: поиск точек коррозии на кузове

Коррозия в точках заземления – частая причина снижения яркости фар или их полного отказа на ВАЗ 2114. Ржавчина нарушает контакт между массовым проводом и кузовом, создавая высокое сопротивление в цепи. Особенно критично это проявляется в сырую погоду, когда окислы активно накапливают влагу.

Основные зоны риска – крепёжные площадки возле фар: точки фиксации массовых проводов к лонжеронам, внутренним поверхностям крыльев и раме радиатора. Коррозия здесь малозаметна визуально – ищите характерные признаки: вздутие лакокрасочного слоя, рыжие подтёки вокруг болтов, зеленоватый налёт (окислы меди) на клеммах.

Алгоритм проверки и восстановления контакта

• Отсоедините массу АКБ перед любыми работами с электрооборудованием.
• Снимите защитные пластиковые кожухи в моторном отсеке для доступа к точкам крепления.
• Проверьте каждое соединение: открутите болты крепления массовых проводов, оцените состояние металла под клеммами и вокруг отверстий.
• Зачистите повреждённые участки до блеска металлической щёткой или наждачной бумагой (зерно Р80-Р120). При глубокой коррозии используйте преобразователь ржавчины.
• Обработайте очищенные зоны токопроводящей смазкой (например, Литол-24) или нанесите тонкий слой цинкосодержащего грунта.
• Верните клеммы на место, затяните болты с усилием 8-10 Н·м, дополнительно защитите соединение антикоррозийным спреем.

После сборки проверьте напряжение на разъёме фары: разница между "+" и массой кузова должна быть не менее 11.8 В при работающем двигателе. Если значение ниже – ищите другие очаги коррозии по пути цепи заземления.

Диагностика перегорания ламп: замена предохранителей

Перегорание лампы часто вызвано неисправностью предохранителя, защищающего электрическую цепь фар. Первым шагом необходимо определить, какой именно элемент отвечает за конкретный световой прибор. Для этого воспользуйтесь схемой на крышке блока предохранителей ВАЗ 2114 или руководством по эксплуатации автомобиля.

Найдите блок предохранителей, расположенный слева под панелью приборов в салоне. Аккуратно снимите защитную крышку, отщелкнув фиксаторы. Визуально проверьте предохранители, связанные с фарами: F3 (20А) отвечает за ближний свет правой фары, F4 (20А) – за ближний свет левой, F7 (10А) контролирует габаритные огни.

Порядок замены

1. Выключите зажигание и освещение
2. Извлеките неисправный предохранитель специальными щипцами (расположены в блоке)
3. Осмотрите металлическую перемычку – обрыв подтверждает перегорание
4. Установите новый предохранитель строго того же номинала (20А или 10А)
5. Проверьте работу фары после замены

Если новая деталь сразу перегорает – ищите короткое замыкание в проводке. Никогда не используйте "жучки" или предохранители повышенного номинала – это может привести к возгоранию. При частых перегораниях диагностируйте реле света, контакты патрона лампы и целостность электропроводки.

Адаптация светодиодных ламп: установка резисторов нагрузки

Замена штатных ламп на светодиодные в фарах ВАЗ 2114 часто вызывает ошибку бортового компьютера, так как потребляемый ток снижается в 5-10 раз. Система диагностики интерпретирует это как перегорание лампы и активирует аварийное предупреждение на приборной панели.

Резисторы нагрузки (обманки) подключаются параллельно светодиодным лампам для имитации потребления тока, характерного для ламп накаливания. Это позволяет "обмануть" электронный блок контроля и избежать постоянного сигнала об ошибке.

Правила подбора и установки резисторов

Расчет параметров: Сопротивление резистора должно соответствовать мощности заменяемой лампы. Для габаритов (5W) используют 6-10 Ом, для поворотников (21W) – 4.7-6 Ом. Минимальная мощность резистора – 25W для габаритов, 50W для поворотников. Превышение мощности обязательно из-за сильного нагрева.

1. Определите тип цепи:
   • Параллельное подключение (отдельный резистор на каждую лампу)
   • Общий резистор (для пар ламп одной цепи)
2. Места установки:
   • В подкапотном пространстве на металлических поверхностях
   • С обязательным зазором 2-3 см от пластиковых деталей
3. Фиксация:
   • Через термостойкие кронштейны
   • С применением жаропрочной изоленты или хомутов

Тип света	Сопротивление (Ом)	Мощность (Вт)
Габариты (T5/W5W)	6-10	≥25
Поворотники (PY21W)	4.7-6	≥50
Стоп-сигналы (P21W)	4.7-6	≥50

Критические требования: Запрещается располагать резисторы вблизи топливных магистралей, проводки или легкоплавких элементов. Обязательно использование термоусадки на контактах и проверка отсутствия КЗ перед включением. Перегрев корпуса выше 120°C свидетельствует о неверном подборе параметров.

Оформление изменений: нужно ли вносить в ПТС тюнинг

Любые изменения конструкции транспортного средства, включая замену фар, регулируются Техническим регламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Установка нештатных фар считается изменением конструкции, если они отличаются от заводских по типу, характеристикам или принципу работы.

Для ВАЗ 2114 замена галогеновых фар на аналогичные того же типа не требует оформления. Однако монтаж ксеноновых, светодиодных или линзованных фар, не предусмотренных заводской комплектацией, классифицируется как переоборудование. Такие изменения подлежат обязательной регистрации в органах ГИБДД.

Порядок действий при замене фар

При установке нестандартных фар необходимо:

1. Получить сертификат соответствия на устанавливаемые фары
2. Пройти предварительную экспертизу в аккредитованной лаборатории
3. Подать заявление в ГИБДД на внесение изменений в конструкцию ТС
4. Пройти технический осмотр после установки
5. Внести изменения в ПТС на основании акта проверки ГИБДД

Тип тюнинга	Требуется внесение в ПТС
Галогеновые фары аналогичной спецификации	Нет
Ксеноновые фары	Да
Светодиодные (LED) фары	Да
Линзованные фары	Да

Важно: Эксплуатация автомобиля с незарегистрированными изменениями влечет административную ответственность по ст. 12.5 КоАП РФ (штраф 500 рублей с требованием устранить нарушение). Технический осмотр с нелегальным тюнингом фар не пройден.

Юридические аспекты: допустимая цветовая температура

Согласно Техническому регламенту Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011) и ПДД РФ, фары головного света должны излучать исключительно белый или селективно-желтый свет. Любые другие цвета (синий, красный, зеленый, фиолетовый) строго запрещены для основной оптики.

Цветовая температура ксеноновых или светодиодных ламп измеряется в Кельвинах (K) и напрямую влияет на оттенок света. Законодательство не устанавливает точных цифровых значений, но регламентирует визуальное восприятие:

• Допустимые варианты:
  • Чистый белый свет (аналог 4500-5500K)
  • Тёплый белый с лёгким желтоватым оттенком (аналог 3000-4300K)
  • Классический селективно-жёлтый (используется в противотуманных фарах)
• Недопустимые варианты:
  • Холодный белый с выраженным голубым отливом (свыше 6000K)
  • Любые оттенки синего, фиолетового или розового спектра
  • Неоновые цвета

Последствия нарушения

Установка ламп с цветовой температурой, дающей голубоватое или иное нестандартное свечение, квалифицируется по ч.3 ст.12.5 КоАП РФ как "использование световых приборов несоответствующего цвета". Наказание включает:

1. Конфискацию незаконных источников света
2. Штраф в размере 500 рублей

Важно: Даже при маркировке лампы как "5000K" фактический оттенок может отличаться из-за качества линз или отражателей. Визуальная оценка инспектором ДПС при досмотре является решающей.

Хранение запасных ламп: рекомендации по температурному режиму

Оптимальный температурный диапазон для хранения автомобильных ламп составляет от +5°C до +25°C. Резкие перепады и экстремальные значения ускоряют деградацию материалов: переохлаждение делает пластиковые детали хрупкими, а перегрев вызывает помутнение отражателей и деформацию цоколей.

Исключите размещение ламп возле радиаторов отопления, двигателя или на незастекленных балконах. Влажность выше 70% провоцирует окисление контактов, поэтому герметичная упаковка обязательна – сохраняйте оригинальные блистеры или используйте zip-пакеты с силикагелем.

Критические параметры для распространённых типов ламп

Тип лампы	Минимальная t°	Максимальная t°	Риски при нарушении
Галогенные (h5, h2)	-10°C	+35°C	Разгерметизация колбы, кристаллизация газа
Светодиодные	-30°C	+50°C	Деградация чипов, расслоение платы
Ксеноновые	-40°C	+70°C	Утечка газа, коррозия электродов

Практические правила:

1. Не оставляйте лампы в багажнике летом – температура достигает +80°C
2. Избегайте промерзания: балконы и гаражи без отопления зимой не подходят
3. Контролируйте влажность с помощью гигрометра в местах хранения

При длительном хранении раз в 3 месяца проверяйте целостность колб и отсутствие конденсата внутри упаковки. Повреждённые лампы подлежат немедленной утилизации – ртутьсодержащие модели (HID) требуют специальной переработки.

Сезонное обслуживание: чистка фар перед зимним периодом

Грязь и дорожные реагенты зимой образуют плотный налет на фарах, снижая светопропускание на 40-60%. Это критично при коротком световом дне и ухудшенной видимости.

Окисление пластика ускоряется от перепадов температур и химического воздействия, поэтому осенняя чистка не только улучшает освещение, но и предотвращает пожелтение рассеивателей.

Этапы подготовки фар к зиме

Механическая очистка:

• Промойте фары водой с автошампунем, удаляя песок и грязь
• Для стойких загрязнений используйте специальный очиститель пластмассы
• Не применяйте абразивы или растворители – они повреждают УФ-защиту

Полировка и защита:

1. Обработайте фары полиролью для пластика круговыми движениями
2. Удалите остатки состава чистой микрофиброй
3. Нанесите защитный герметик (например, силант) для создания водоотталкивающего слоя

Проблема	Решение
Мелкие царапины	Полировка пастой G3/G4
Желтизна	Обработка восстанавливающим составом с UV-фильтром
Запотевание	Проверка вентиляционных клапанов и герметичности

Контроль результата: после обработки проверьте равномерность светового пучка на стене в темное время суток. Мерцание или темные пятна указывают на необходимость повторной полировки.

Контроль крепежей: профилактическая протяжка винтов

Регулярная проверка крепёжных элементов фар – обязательная процедура, которую владельцы ВАЗ 2114 часто недооценивают. Вибрации при движении по неровностям, температурные перепады и естественное старение пластика постепенно ослабляют затяжку винтов и болтов, удерживающих блок фары на кузове и регулировочные механизмы внутри корпуса.

Ослабление крепления корпуса фары приводит к её смещению относительно кузова, нарушению герметичности стыков и появлению неприятных дребезжаний. Расшатанные регулировочные винты внутри фары делают невозможным точную настройку светового пучка, ухудшая видимость ночью и ослепляя встречных водителей.

Порядок выполнения профилактической протяжки

1. Подготовка: Заглушите двигатель, включите ручной тормоз. Для доступа к верхним креплениям откройте капот.
2. Корпус фары: Найдите три ключевых точки крепления корпуса к кузову:
   • Два болта/винта в передней части (ближе к решётке радиатора)
   • Один болт/винт в задне-верхней части (ближе к крылу)
   Используя подходящий инструмент (чаще всего головка на 8 или 10 мм, крестовая отвёртка), аккуратно проверьте затяжку каждого, избегая чрезмерных усилий, способных сорвать резьбу или сломать пластиковые стойки кузова.
3. Регулировочные винты: Снимите задние защитные резиновые колпачки с фары. Найдите два регулировочных винта (обычно белого или чёрного пластика с шлицем под отвёртку):
   • Вертикальная коррекция (обозначен "UP-DOWN")
   • Горизонтальная коррекция (обозначен "LEFT-RIGHT")
   Легкими движениями отвёртки слегка подтяните каждый винт по часовой стрелке до ощущения легкого сопротивления. Важно! Не пытайтесь их закручивать "до упора" – это повредит механизм!
4. Проверка: После протяжки слегка пошатайте фару рукой – не должно быть люфтов. Включите ближний свет и проверьте положение светотеневой границы на стене или специальном экране (при необходимости выполните корректировку).

Рекомендуемая периодичность: Проводите визуальный осмотр крепежей каждые 5-7 тысяч км пробега, а профилактическую протяжку – не реже раза в год или после поездок по серьёзному бездорожью. Использование пластиковых стопорных шайб (при их наличии) или капли фиксатора резьбы на металлические болты повысит надёжность.

Проверка угла освещения после замены пружин подвески

Замена пружин подвески напрямую влияет на клиренс автомобиля и высоту его передней части. Поскольку фары жестко закреплены на кузове, изменение высоты приводит к смещению оси светового пучка относительно дорожного полотна. Это может вызвать либо недостаточное освещение пути, либо ослепление встречных водителей.

Даже незначительное отклонение от заводских параметров высоты кузова требует обязательной проверки и корректировки угла наклона фар. Пренебрежение этой процедурой снижает безопасность движения в темное время суток и нарушает требования ПДД.

Порядок проверки и регулировки

Необходимые условия:

• Автомобиль должен стоять на ровной горизонтальной поверхности с полной снаряженной массой (топливный бак заполнен минимум на 50%, водитель на месте, стандартный груз в багажнике).
• Давление в шинах соответствует норме производителя.
• Перед проверкой покачайте кузов для стабилизации подвески.

Этапы проверки:

1. Установите автомобиль перпендикулярно к экрану (стене, воротам) на расстоянии 5 метров.
2. Нанесите на экран вертикальную осевую линию автомобиля и горизонтали, соответствующие центрам фар.
3. Включите ближний свет. Граница светотени (горизонтальная часть светового пучка) должна находиться на 5-7 см ниже отмеченных центров фар на экране.

Корректировка угла:

Элемент регулировки	Действие
Вертикальный регулировочный винт	Расположен на задней части фары. Для доступа может потребоваться снять декоративную накладку. Вращайте винт отверткой (шестигранником): по часовой стрелке – опускает луч, против – поднимает.
Горизонтальный регулировочный винт	Находится сбоку фары. Корректирует световой поток влево-вправо. При замене пружин обычно не требует настройки, если не менялись детали крепления фары.

После регулировки повторно проверьте светотеневую границу на экране. Убедитесь, что настройки обеих фар симметричны. При отсутствии экрана или сложностях с самостоятельной настройкой обратитесь на СТО для проверки на оптическом стенде.

Диагностика АКБ: влияние напряжения на яркость фар

Яркость фар ВАЗ 2114 напрямую зависит от стабильности напряжения в бортовой сети. При разряженном или неисправном аккумуляторе (АКБ) напряжение падает ниже нормы в 13.5–14.2 В, что приводит к заметному снижению светового потока. Особенно это проявляется на холостых оборотах двигателя или при одновременном включении энергоемких потребителей (печка, обогрев стекол).

При падении напряжения до 12 В и ниже лампы теряют 30–40% яркости, что критично для безопасности ночью. Регулярное "затухание" света на малых оборотах – первый сигнал к проверке АКБ и генератора. Игнорирование этой проблемы ускоряет износ ламп из-за постоянных перепадов напряжения.

Этапы диагностики и решения

1. Замер напряжения:
   • На заглушенном двигателе: норма 12.4–12.7 В.
   • На холостом ходу: 13.5–14.2 В.
   • Под нагрузкой (фары + печка): не ниже 13 В.
2. Причины просадки:
   • Износ АКБ (сульфатация пластин, низкая плотность электролита).
   • Окисление клемм или "массы" кузова.
   • Неисправность генератора (износ щеток, диодного моста).
3. Действия:
   • Очистка клемм и точек заземления на кузове.
   • Зарядка АКБ, проверка плотности электролита.
   • Тест генератора на СТО или вольтметром под нагрузкой.

Важно: Установка мощных ламп (например, 100 Вт вместо штатных 55 Вт) без модернизации проводки усугубляет проблему – провода перегреваются, реле и контакты плавятся. Для стабильной работы фар при низком напряжении рекомендуется:

• Монтаж дополнительных реле напрямую от АКБ с толстыми проводами.
• Использование светодиодных ламп (потребляют меньше тока).

Напряжение (В)	Яркость лампы накаливания	Риски
14.2	100%	Нет
13.0	~80%	Ухудшение видимости
12.0	~60%	Перегрев генератора, быстрый разряд АКБ

Защита от перегрева: оценка вентиляции блоков

Недостаточная вентиляция фары провоцирует критический нагрев лампы и отражателя, что приводит к помутнению пластика, трещинам на корпусе и резкому сокращению ресурса светотехники. Особенно уязвимы керамические цоколи галогенных ламп и термочувствительные компоненты светодиодных аналогов, требующие принудительного охлаждения радиаторами.

Перед установкой новых фар визуально оцените конструкцию тыльной части: вентиляционные отверстия должны располагаться в верхней и нижней зонах корпуса для создания естественной конвекции воздуха. Проверьте наличие резиновых клапанов-сапунов (обычно в форме грибка или трубки), которые препятствуют попаданию пыли при сохранении воздухообмена. Отсутствие таких элементов – повод выбрать другую модель.

Критерии оценки системы вентиляции

• Расположение вентканалов: Верхние отверстия выводят горячий воздух, нижние – втягивают холодный. Симметричность снижает образование конденсата.
• Защита от влаги: Лабиринтные уплотнения или мембраны в сотах клапанов должны блокировать капли воды, но пропускать пар.
• Состояние штатных патрубков: Резиновые трубки не должны быть перегнуты, заклеены или замаслены – это нарушает циркуляцию.

После монтажа обязательно проведите тест: включите ближний свет на 15-20 минут, затем аккуратно коснитесь тыльной стороны фары. Допустимо умеренное тепло, но не обжигающая температура. Появление конденсата на стекле изнутри в первые минуты работы – норма, однако если капли не исчезают через 10 минут, это сигнализирует о забитых вентканалах.

Проблема	Причина	Решение
Быстрое пожелтение стекла	Скопление тепла в верхней зоне	Прочистка верхних вентотверстий
Конденсат в нижней части фары	Закупорка нижних воздухозаборников	Замена деформированных сапунов
Оплавление разъемов	Недостаточный отвод тепла от лампы	Установка дополнительных радиаторов (для LED)

Для светодиодных ламп мощностью свыше 15 Вт используйте фары с активной вентиляцией – встроенными кулерами или металлическими радиаторами, контактирующими с внешним воздухом через термопасту. В стандартные корпуса ВАЗ 2114 такие комплекты устанавливаются только при наличии технологических прорезей для отвода тепла от тыльной стороны радиатора.

Список источников

При подготовке материалов использовались специализированные технические ресурсы и практические руководства.

Основные источники включают документацию производителей и экспертные обсуждения.

• Официальное руководство по эксплуатации ВАЗ 2114
• Каталоги автозапчастей ведущих производителей фар (OSRAM, Philips, Bosch)
• Технические форумы владельцев LADA (клубы ВАЗ 2114 на Drive2, Auto.ru)
• Видеоинструкции по установке фар от сертифицированных автоэлектриков
• Сравнительные обзоры типов оптики (галоген/ксенон/светодиоды) в журнале "За рулём"
• ГОСТ Р 41.48-2004 "Единообразные предписания по сертификации транспортных средств"
• Методические пособия по автоэлектрике для профессиональных СТО

Видео: 28 лет спустя (2025) / 28 Years Later


• Ямаха МТ 07 - мощность, скорость, эксплуатация, уход, отзывы

• Авточехлы из экокожи - мнения автовладельцев

• Краска Раптор - сколько стоит, какая в деле?
