Фазорегулятор Рено Меган 2 - назначение и расположение

Статья обновлена: 18.08.2025

Фазорегулятор – критически важный компонент системы газораспределения двигателя Рено Меган 2 поколения. Его задача – динамически изменять фазы открытия/закрытия впускных и выпускных клапанов.

От исправности этого узла напрямую зависят мощность, топливная экономичность и экологические показатели силового агрегата. В данной статье подробно рассмотрены принцип работы фазорегулятора, его основные функции и точное место установки на двигателях Рено Меган 2.

Что такое фазорегулятор в двигателе автомобиля?

Фазорегулятор (или система изменения фаз газораспределения, VVT – Variable Valve Timing) – это устройство, оптимизирующее работу газораспределительного механизма (ГРМ) двигателя. Его ключевая задача – динамически корректировать момент открытия/закрытия впускных и/или выпускных клапанов в зависимости от режима работы мотора (оборотов, нагрузки, температуры).

Принцип действия основан на изменении углового положения распределительного вала относительно приводной шестерни (например, через смещение шкива). Это достигается за счет управляемого давления моторного масла, которое воздействует на внутренний механизм фазорегулятора, проворачивая вал вперед или назад. Управляет процессом электронный блок (ЭБУ) двигателя на основе данных датчиков.

Функции и преимущества фазорегулятора

Основные функции:

Повышение мощности: На высоких оборотах "опережение" фаз увеличивает время наполнения цилиндров топливовоздушной смесью.
Улучшение крутящего момента: На низких и средних оборотах "запаздывание" фаз усиливает обратное движение выхлопных газов (эффект EGR), стабилизируя горение и повышая тягу.
Снижение расхода топлива: Оптимизация процессов впуска/выпуска повышает КПД сгорания.
Снижение вредных выбросов: Более полное сгорание смеси и работа "внутренней" рециркуляции газов уменьшают содержание CO/CH в выхлопе.

Режим работы двигателя	Действие фазорегулятора	Результат
Низкие обороты	Запаздывание открытия впускных клапанов	Улучшение стабильности холостого хода, повышение крутящего момента
Средние обороты	Плавная корректировка фаз	Баланс между мощностью, экономичностью и экологичностью
Высокие обороты	Опережение открытия впускных клапанов	Максимальное наполнение цилиндров, рост мощности

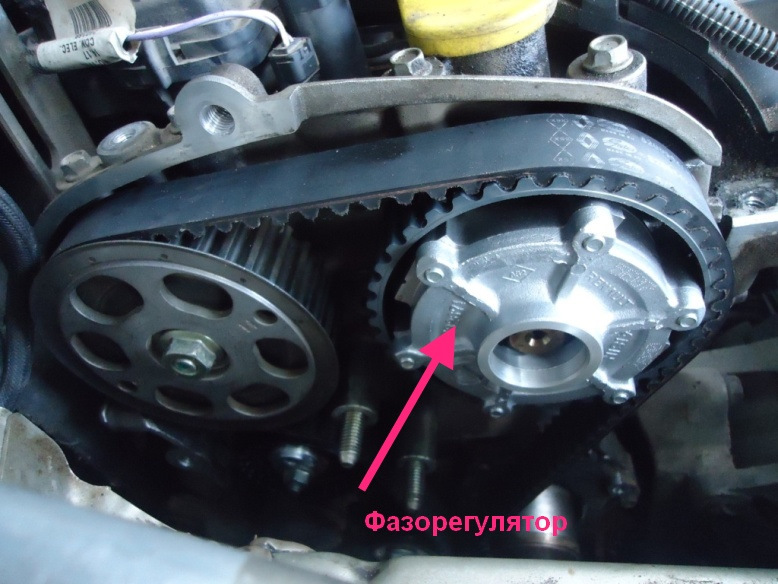

Расположение на Рено Меган 2: Фазорегулятор(ы) устанавливаются непосредственно на торцах распределительных валов в передней части двигателя (со стороны ремня/цепи ГРМ). На большинстве бензиновых двигателей Renault (K4M, F4R, и др.) фазорегулятор стоит на впускном распредвале. На некоторых моторах (например, 2.0 F4R) – отдельные регуляторы на впускном и выпускном валах.

Принцип работы фазорегулятора Рено Меган 2

Фазорегулятор (VVT) на двигателях Рено Меган 2 изменяет момент открытия/закрытия впускных клапанов в зависимости от режима работы мотора. Это достигается за счет поворота распределительного вала относительно его звездочки под управлением гидравлического механизма.

Масло под давлением из системы смазки двигателя подается в полости фазовращателя через электрогидравлический клапан (соленоид). Направление потока масла регулируется блоком управления двигателя (ЭБУ) на основе данных с датчиков коленвала, распредвала и нагрузки.

Ключевые этапы работы

Алгоритм управления:

ЭБУ вычисляет оптимальный угол опережения/запаздывания клапанов на основе:
- Оборотов двигателя
- Положения дроссельной заслонки
- Температуры ОЖ
- Детонационных характеристик
Соленоид фазорегулятора получает ШИМ-сигнал от ЭБУ

Золотниковый механизм соленоида перенаправляет поток масла:

Режим опережения	Масло подается в переднюю полость ротора
Режим запаздывания	Масло поступает в заднюю полость ротора

Гидравлическое давление смещает лопасти ротора внутри корпуса фазовращателя
Распредвал проворачивается относительно звездочки на угол до 30°

Результат регулировки: При высоких оборотах фазорегулятор опережает открытие клапанов для улучшения наполнения цилиндров. На холостом ходу и малых нагрузках применяется запаздывание, снижающее выбросы и стабилизирующее работу.

Основные функции фазорегулятора на двигателях K4M и F4R

Фазорегулятор (система изменения фаз газораспределения) на двигателях Renault K4M (1.6 л) и F4R (2.0 л) обеспечивает динамическое управление углом открытия впускных клапанов. Это достигается за счет поворота распределительного вала относительно шкива под давлением моторного масла через гидравлический механизм.

Электронный блок управления (ЭБУ) двигателя регулирует подачу масла в фазорегулятор через электромагнитный клапан (соленоид), основываясь на данных датчиков положения коленвала, распредвала и нагрузки. Это позволяет адаптировать работу ГРМ под текущие режимы эксплуатации.

Ключевые функции системы

Оптимизация наполнения цилиндров на низких оборотах: Увеличивается перекрытие фаз (момент одновременного открытия впускных и выпускных клапанов), улучшая рециркуляцию выхлопных газов и стабильность холостого хода.
Повышение крутящего момента в среднем диапазоне оборотов: Раннее закрытие впускных клапанов создает эффект динамического наддува, увеличивая плотность топливовоздушной смеси.
Увеличение мощности на высоких оборотах: Позднее закрытие впускных клапанов обеспечивает максимальное наполнение цилиндров за счет инерции воздушного потока.
Снижение расхода топлива: Точное согласование фаз ГРМ с режимом работы двигателя минимизирует насосные потери.
Сокращение вредных выбросов: Эффективная рециркуляция отработавших газов (EGR) снижает уровень NOx в выхлопе.

Параметр	Низкие обороты	Высокие обороты
Угол опережения	Максимальный	Минимальный
Эффект	Стабильность холостого хода, снижение вибраций	Максимальная мощность

Конструкция и компоненты фазорегулятора Рено Меган II

Фазорегулятор (изменяемый впускной фазовращатель) на двигателях Рено Меган II представляет собой гидромеханическое устройство, интегрированное непосредственно в привод распределительного вала (обычно впускного). Его ключевая задача - динамическое изменение угла опережения открытия впускных клапанов в зависимости от режима работы двигателя для оптимизации наполнения цилиндров и повышения эффективности.

Конструктивно фазорегулятор монтируется на носке распределительного вала вместо стандартной шестерни привода ГРМ и управляется системой управления двигателем (ЭБУ) через электромагнитный клапан (клапан управления фазами). Работа основана на использовании давления моторного масла, подаваемого по специальным каналам в головке блока цилиндров и самом валу.

Основные компоненты фазорегулятора

Типичный фазорегулятор для Рено Меган II включает следующие ключевые элементы:

Корпус (Статор, Внешний корпус): Внешняя обойма с зубьями, приводимая во вращение цепью или ремнем ГРМ от коленчатого вала. Внутри корпуса выполнены полости (камеры), куда подается масло.
Ротор (Ротор с лопастями, Внутренний ротор): Центральная часть, жестко соединенная шпонкой или болтами с носком распределительного вала. Имеет лопасти, которые делят внутреннее пространство корпуса на отдельные рабочие камеры.
Плунжерный клапан (Золотниковый клапан): Расположен внутри канала в распределительном валу или самом роторе. Этот клапан управляется давлением масла от соленоида и направляет поток масла в нужные полости между корпусом и ротором.
Фиксатор (Стопорный штифт): Пружинная шпилька, удерживающая ротор в среднем (нулевом) положении при неработающем двигателе или низком давлении масла для обеспечения надежного запуска. При достижении достаточного давления масла штифт утапливается, освобождая ротор для поворота.
Пружина возврата: Обеспечивает возврат ротора в исходное положение при сбросе давления масла.

Компонент	Материал	Функция	Привод/Управление
Корпус (Статор)	Алюминиевый сплав/Сталь	Прием вращения от цепи/ремня ГРМ, формирование рабочих камер	Цепь/ремень ГРМ от коленвала
Ротор с лопастями	Сталь	Передача вращения распредвалу, создание давления масла в камерах для поворота	Масляное давление
Плунжерный клапан	Сталь	Распределение потока масла в камеры опережения/запаздывания	Давление масла от соленоида (по команде ЭБУ)
Фиксатор (Стопор)	Сталь	Фиксация ротора в исходном положении при низком давлении	Пружина / Давление масла

Масляные каналы в головке блока цилиндров, распределительном валу и самом фазорегуляторе являются критически важной частью конструкции, обеспечивая подвод управляющего масла от клапана-соленоида к плунжерному клапану и далее - в рабочие камеры между лопастями ротора и корпусом.

Точное расположение фазорегулятора в подкапотном пространстве

Фазорегулятор (клапан управления фазами газораспределения) на Renault Megane 2 расположен в передней части двигателя, интегрирован в систему привода ГРМ. Он установлен непосредственно на торцевой части распределительного вала, чаще всего впускного, со стороны ременного/цепного привода.

Конкретная точка монтажа находится под клапанной крышкой двигателя, за шкивом распредвала. Для визуального доступа требуется демонтировать пластиковый кожух ГРМ и защитную крышку ремня/цепи, что открывает вид на переднюю плоскость головки блока цилиндров.

Детали расположения по типам двигателей

K4J/K4M (1.4L/1.6L): На впускном распредвалу справа (по ходу движения), за шестернёй привода ГРМ.
F4R (2.0L): Аналогично на впускном валу, но ближе к центру двигателя. Требует снятия зубчатого шкива для замены.

Важно:

Элемент скрыт под вспомогательными агрегатами – генератором, кронштейном навесного оборудования и кожухом ГРМ.
Идентифицируется по электромагнитному клапану с электрическим разъёмом (2-контактный), закреплённому на корпусе регулятора.

Доступ к фазорегулятору: демонтаж защитных кожухов

Основные защитные элементы, препятствующие прямому доступу к фазорегулятору распредвалов на Renault Megan II, включают верхнюю пластиковую крышку ГРМ и правое переднее колесо с подкрылком. Работы выполняются на остывшем двигателе при снятой минусовой клемме АКБ.

Первоочередной задачей является демонтаж верхней крышки ГРМ, закрепленной несколькими винтами или пружинными защелками по периметру. После откручивания крепежа крышка аккуратно поддевается отверткой в местах предусмотренных технологических пазов и снимается вверх, открывая привод ремня ГРМ и шкивы распредвалов.

Демонтаж колеса и подкрылка

Ослабьте болты крепления переднего правого колеса (не снимая полностью)
Поднимите автомобиль домкратом, зафиксировав на подпорках
Снимите колесо, открутив болты окончательно
Выкрутите саморезы/пистоны крепления пластикового подкрылка в колесной арке
Отсоедините подкрылок от брызговика и элементов кузова

После выполнения этих операций открывается доступ к критически важным компонентам:

Шкиву коленчатого вала
Натяжным роликам ремня ГРМ
Защитному кожуху ремня ГРМ

Фиксация положения распредвалов перед дальнейшими манипуляциями обязательна – используйте специальные штифты через технологические отверстия в шкивах. Последним этапом подготовки к работе с фазорегулятором станет откручивание болтов крепления металлического или пластикового защитного кожуха ремня ГРМ.

Визуальная идентификация фазорегулятора на двигателе

Фазорегулятор на двигателях Рено Меган 2 (K4M, F4R) расположен в передней части головки блока цилиндров, со стороны ремня ГРМ. Он монтируется непосредственно на торце впускного распределительного вала, под защитным пластиковым кожухом привода газораспределительного механизма.

Для доступа к узлу необходимо демонтировать верхний декоративный кожух двигателя и защитный кожух ГРМ. Фазорегулятор визуально выделяется цилиндрической алюминиевой формой корпуса диаметром 5-7 см. На его торец выведен электрический разъем, а снизу просматривается масляный канал.

Ключевые опознавательные признаки

Форма и материал: Литой алюминиевый цилиндр с шестигранным выступом под ключ
Электрическое подключение: Двухконтактный разъем на проводе длиной 15-20 см
Соседние элементы: Установлен между шкивом впускного распредвала и блоком ГБЦ
Крепление: Центральный фиксирующий болт на оси вала
Отличия от датчика: Значительно крупнее датчика положения распредвала (установлен рядом)

Характеристика	Описание
Типовое расположение	На впускном распредвале, левая сторона двигателя (со стороны салона)
Цвет корпуса	Серебристый металлик (возможны следы масляных подтёков)
Идентификационная метка	Логотип производителя (например, "INA" или "Schaeffler")

Важно: На дизельных двигателях K9K фазорегулятор отсутствует. При визуальном поиске избегайте механического воздействия на корпус – повреждение герметизатора приводит к утечкам масла.

Признаки неисправности фазорегулятора на Рено Меган 2

Фазорегулятор (клапан VVT) критичен для синхронизации распредвалов. При его поломке нарушается управление фазами газораспределения, что вызывает сбои в работе двигателя и сопутствующие симптомы.

Неисправность часто проявляется постепенно, но игнорирование признаков может привести к повреждению цепи ГРМ или катализатора. Важно оперативно реагировать на характерные сигналы.

Характерные симптомы

Check Engine с ошибками P0011, P0012, P0014/P0016/P0017 (раннее/позднее зажигание)
Стук/лязг в передней части двигателя (особенно на холодную)
Падение мощности на низких оборотах (провалы при разгоне)
Нестабильный холостой ход (плавание оборотов, вибрации)
Увеличенный расход топлива (до 15-20%)
Затрудненный запуск (долгая прокрутка, "чихание")
Рывки при движении на скоростях 60-80 км/ч

Симптом	Причина
Хлопки во впускном коллекторе	Некорректное перекрытие фаз
Потеря тяги на 2000-3500 об/мин	Блокировка регулятора в крайнем положении
Металлическая крошка в масле	Разрушение шестерни фазорегулятора

Важно: Симптомы могут усиливаться при низких температурах. Обязательна проверка давления масла – недостаточная подача усугубляет проблемы с VVT.

Характерные звуки при поломке фазорегулятора

Неисправный фазорегулятор на двигателях Renault Megane II часто заявляет о себе специфическими звуками, возникающими из-за нарушения синхронизации работы клапанов и поршней, а также нестабильного давления масла в системе управления фазорегулятором. Эти звуки являются важным диагностическим признаком.

Наиболее характерные звуковые проявления включают в себя:

Металлический стук или дребезжание в районе клапанной крышки (чаще на "холодную"): Возникает из-за люфтов внутри изношенного фазорегулятора или его механического заклинивания в одном положении. Звук может напоминать стук гидрокомпенсаторов, но обычно громче и локализованнее.
Вой, свист или гул при прогреве двигателя: Связан с утечками масла внутри фазорегулятора через изношенные уплотнения или зазоры. Недостаточное давление или объем масла не позволяют фазорегулятору корректно отрабатывать команды блока управления, что может сопровождаться такими звуками.
Характерное "цоканье" или "стрекотание" под нагрузкой (особенно на низких оборотах): Появляется, когда фазорегулятор не может удерживать требуемый угол опережения/запаздывания из-за износа или недостаточного давления масла. Это приводит к неоптимальному сгоранию смеси и механическим ударам внутри механизма ГРМ.
Неустойчивая работа двигателя на холостом ходу с посторонними шумами: Неправильный угол фаз газораспределения вызывает вибрации и нестабильность холостого хода, что может сопровождаться дребезжанием или постукиванием в верхней части двигателя.

Важно дифференцировать звуки неисправного фазорегулятора от шумов других компонентов:

Источник шума	Характер звука	Отличия от фазорегулятора
Цепь ГРМ и натяжители	Шелест, лязг, свист (особенно на холодную)	Часто громче, может меняться при изменении оборотов, звук "металл о металл".
Гидрокомпенсаторы	Постоянное стрекотание/цоканье	Более равномерный и высокочастотный звук, менее зависим от температуры двигателя.
Клапана	Стук (чаще на горячую)	Звонкий металлический стук, частота которого напрямую зависит от оборотов двигателя.

Игнорирование этих звуков и продолжение эксплуатации автомобиля с неисправным фазорегулятором крайне опасно. Это может привести к нарушению фаз газораспределения, встрече поршней с клапанами, их деформации, поломке шатунов и дорогостоящему капитальному ремонту двигателя.

Диагностика ошибок фазорегулятора (коды P0014-P0017)

Ошибки P0014-P0017 указывают на неисправности в работе системы изменения фаз газораспределения. Код P0014 фиксируется при несоответствии положения распредвала впуска относительно коленвала (банк 1), P0015 – при аналогичной проблеме с выпускным распредвалом (банк 1). Коды P0016 и P0017 регистрируют рассогласование углов между коленвалом и распредвалами на банке 1 вне зоны допустимых значений.

Основные причины включают механические повреждения фазорегулятора, загрязнение масляных каналов, износ цепи ГРМ, неисправность датчиков положения распредвала (ДПРВ) или коленвала (ДПКВ), низкое давление масла или использование неподходящего масла. Электрические проблемы (обрывы, коррозия в цепи управления соленоидом) также провоцируют эти ошибки.

Алгоритм диагностики

Проверка выполняется в следующем порядке:

Анализ давления и качества масла:
- Проверьте уровень и состояние масла (загрязнение, вязкость).
- Измерьте давление в системе смазки (мин. 1.5-2 бар на холостом ходу).
Диагностика цепи управления:
- Снимите электрический разъем соленоида фазорегулятора.
- Проверьте питание (+12В на контакте 1 при включенном зажигании).
- Прозвоните цепь управления (контакт 2) на обрыв/замыкание на массу.
Тест соленоида и фазорегулятора:
- Измерьте сопротивление соленоида (номинал 7-15 Ом).
- Подайте +12В на контакты для проверки хода штока (слышен щелчок).
- Демонтируйте фазорегулятор, проверьте подвижность ротора и отсутствие задиров.
Контроль датчиков и меток ГРМ:
- Считайте параметры ДПРВ/ДПКВ через диагностический сканер (должны изменяться плавно).
- Проверьте совпадение меток коленвала/распредвалов при снятой крышке ГРМ.

Важно: После устранения неисправности выполните адаптацию фазорегулятора через диагностическое оборудование. При замене компонентов используйте оригинальные запчасти и рекомендованное масло (соответствующее спецификации Renault).

Влияние неисправного фазорегулятора на динамику и расход топлива

Неисправность фазорегулятора нарушает синхронизацию газораспределительного механизма, приводя к некорректному открытию и закрытию впускных/выпускных клапанов. Двигатель теряет способность оптимизировать фазы в соответствии с нагрузкой и оборотами, что провоцирует сбои в процессе образования топливно-воздушной смеси и очистки цилиндров от отработавших газов.

Нарушение циклов газообмена напрямую сказывается на КПД силового агрегата. Топливо сгорает неэффективно из-за несвоевременного наполнения цилиндров или неполного удаления выхлопных газов, а механические потери на преодоление противодавления в выпускном тракте возрастают.

Ключевые последствия поломки

Динамические характеристики:

Заметное падение мощности, особенно в низком и среднем диапазоне оборотов
Затрудненный разгон и "тупой" отклик на педаль акселератора
Провалы при резком увеличении нагрузки
Неустойчивая работа на холостом ходу с риском остановки двигателя

Эксплуатационные параметры:

Рост расхода топлива на 15-25% из-за:
- Неполного сгорания смеси
- Принудительного обогащения состава для стабилизации работы
- Повышенных энергозатрат на вращение распредвалов
Ухудшение экологических показателей:
- Повышение уровня CO и CH в выхлопе
- Превышение норм токсичности

Симптом при движении	Причина
Рывки при разгоне	Запаздывание коррекции фаз
Детонация на малых оборотах	Раннее закрытие впускных клапанов
Потеря тяги после 3000 об/мин	Блокировка регулятора в положении холостого хода

Длительная эксплуатация с неисправным фазорегулятором вызывает перегрев клапанов, ускоренный износ катализатора и сажевого фильтра, а также повышает риск повреждения поршневой группы из-за неправильного теплообмена.

Последствия эксплуатации с вышедшим из строя фазорегулятором

Эксплуатация Рено Меган 2 с неисправным фазорегулятором влечет за собой ряд негативных последствий, которые быстро прогрессируют и могут привести к серьезным повреждениям двигателя. Игнорирование проблемы усугубляет ситуацию и значительно увеличивает стоимость последующего ремонта.

Основная опасность заключается в том, что система управления двигателем (ЭБУ) теряет возможность оптимально регулировать момент открытия впускных клапанов. Это нарушает цикличность работы двигателя и приводит к целому каскаду неисправностей.

Основные негативные последствия:

Существенная потеря мощности и приемистости двигателя: Мотор теряет "тягу", особенно в низком и среднем диапазоне оборотов, разгон становится вялым.
Неустойчивая работа двигателя (троение): Двигатель работает неровно, возможны вибрации на холостом ходу и под нагрузкой.
Повышенный расход топлива: Нарушение фаз газораспределения приводит к неэффективному сгоранию топливно-воздушной смеси.
Затрудненный запуск двигателя: Особенно заметно "на холодную", двигатель может долго прокручиваться перед запуском.
Плавание оборотов холостого хода: Обороты могут самопроизвольно повышаться и падать.
Увеличение токсичности выхлопных газов: Неполное сгорание повышает уровень вредных веществ в выхлопе.
Повреждение каталитического нейтрализатора: Попадание несгоревшего топлива в катализатор вызывает его перегрев и оплавление, что приводит к дорогостоящей замене.
Загорание лампы неисправности двигателя (Check Engine): ЭБУ фиксирует ошибки, связанные с положением распредвала, контуром управления фазорегулятором или дисбалансом цилиндров.

Критические последствия (при длительной эксплуатации):

Прогрессирующий износ цепи ГРМ и успокоителей: Неправильная работа фазорегулятора создает ударные нагрузки на цепь и ее натяжители.
Риск встречи поршней с клапанами (загиб клапанов): В крайне редких случаях при полном заклинивании фазорегулятора в крайнем положении и резком изменении режимов работы двигателя (например, обрыв цепи или сильная детонация) теоретически возможна фатальная встреча поршня с открытым клапаном. Хотя это не типичное последствие для плавного отказа фазорегулятора на Мегане 2, риск существует при полном заклинивании в нештатном положении.
Катастрофическое повреждение двигателя: Загиб клапанов приводит к необходимости сложного и дорогостоящего капитального ремонта головки блока цилиндров или замены двигателя.

Важно: Качество моторного масла и своевременность его замены напрямую влияют на ресурс фазорегулятора. Использование некондиционного масла или несоблюдение интервалов замены ускоряет его износ и выход из строя.

Необходимый инструмент для замены фазорегулятора на Рено Меган II

Замена фазорегулятора на двигателях Рено Меган II (особенно распространенных K4M и F4R) требует не только навыков, но и наличия специфических инструментов. Без них корректно выполнить работу, обеспечить точную установку фаз газораспределения и избежать серьезных повреждений двигателя невозможно.

Помимо стандартного набора ключей и головок, критически важны специальные фиксаторы для коленчатого и распределительных валов. Они предотвращают проворачивание валов при снятии/установке шкивов и фазорегулятора, гарантируя сохранение правильного положения меток ГРМ.

Основной набор инструментов

Стандартный слесарный инструмент:
- Набор рожковых и накидных ключей (размеры 10, 13, 16, 18, 19, 21, 22, 27, 30, 32 мм - в зависимости от двигателя и креплений кожухов/кронштейнов)
- Набор торцевых головок с воротками, удлинителями, карданом (размеры аналогично ключам)
- Трещотка
- Плоскогубцы, пассатижи
- Монтажная лопатка или ломик небольшой (для аккуратного поддевания деталей)
- Молоток (желательно резиновый и металлический)
- Отвертки (крестовые и плоские)
- Щетка по металлу
- Очиститель (тормозной очиститель, WD-40)
- Чистые ветоши

Специальные инструменты Renault (ОБЯЗАТЕЛЬНЫ):

Назначение инструмента	Официальный артикул Renault (пример)	Аналог/Описание
Фиксатор коленчатого вала	Mot. 1589	Штифт, вставляемый в отверстие в блоке цилиндров и маховике/шкиве коленвала для его полной блокировки от проворачивания.
Фиксатор распределительных валов	Mot. 1274 (для 8V), Mot. 1496 (для 16V)	Специальные скобы, устанавливаемые на задние концы распредвалов (со стороны коробки передач) для их жесткой фиксации относительно друг друга и двигателя.
Держатель шкива коленвала	Mot. 888 (или универсальный)	Приспособление для удержания шкива коленвала от проворачивания при откручивании/затяжке центрального болта (часто используется совместно с фиксатором коленвала).
Съемник шкива коленвала	Mot. 1051 / 1052	Трехлапый съемник для аккуратного снятия шкива коленчатого вала.

Дополнительно и крайне рекомендуется:
- Динамометрический ключ: Обязателен для затяжки центрального болта шкива коленвала, болтов фазорегулятора, болтов натяжителей и успокоителей ремня ГРМ с точным моментом. Несоблюдение момента затяжки - частая причина последующих проблем.
- Струбцины или пластиковые хомуты: Для временной фиксации ремня ГРМ на шкивах после снятия натяжителя, чтобы он не слетел.
- Фонарик: Для качественного освещения рабочей зоны.
- Новый комплект ремня ГРМ, натяжителя, роликов: Настоятельно рекомендуется менять весь комплект при снятии ремня для доступа к фазорегулятору.
- Новая прокладка клапанной крышки: При снятии крышки для доступа к фиксаторам распредвалов.
- Новые болты: Некоторые болты (особенно центральный болт шкива коленвала на многих двигателях) являются одноразовыми и требуют замены.
- Герметик (при необходимости): Для прокладки клапанной крышки (если не используется чистая прокладка).

Ключевой момент: Игнорирование необходимости специальных фиксаторов (Mot. 1589 и Mot. 1274/1496) или динамометрического ключа с большой вероятностью приведет к ошибке установки фаз. Последствия - от потери мощности и ошибок двигателя до загиба клапанов при обрыве ремня или ударе поршней о клапана.

Перед началом работ обязательно найдите и отметьте (краской, мелом) метки ГРМ на шкивах распредвалов, шкиве коленвала и соответствующих метках на задней крышке ремня/блоке двигателя. Это послужит дополнительной визуальной проверкой после установки фиксаторов и перед снятием старого ремня.

Порядок демонтажа старого фазорегулятора

Перед началом работ убедитесь в остывании двигателя до комнатной температуры и отсоедините минусовую клемму аккумулятора. Подготовьте необходимые инструменты: набор головок, вороток, съемник для шкивов, стяжки для ремня ГРМ, ветошь и новый комплект уплотнений.

Обеспечьте свободный доступ к передней части двигателя, демонтировав воздушный патрубок, корпус воздушного фильтра и декоративную пластиковую накладку. Зафиксируйте положение ремня ГРМ относительно меток на шкивах коленвала и распредвалов с помощью маркера или фотографирования.

Пошаговая процедура снятия

Ослабьте натяжение ремня ГРМ: используя шестигранник, поверните натяжной ролик против часовой стрелки и зафиксируйте его стопорным штифтом.
Снимите ремень ГРМ со шкива впускного распредвала, где расположен фазорегулятор.
Отсоедините разъем датчика положения распредвала, расположенный рядом с фазорегулятором.
Выкрутите крепежные болты (обычно 3-5 шт.) корпуса фазорегулятора звездочкой T30 или шестигранником.
Аккуратно снимите узел вместе с приводной звездочкой, придерживая распредвал от проворачивания.

При демонтаже избегайте перекоса детали – болты откручивайте равномерно крест-накрест. Сразу установите заглушку в масляный канал распредвала для предотвращения утечки масла и загрязнения посадочного места.

Очистите привалочную поверхность блока цилиндров от остатков старой прокладки металлической щеткой. Визуально оцените состояние шестерни привода и зубьев ремня ГРМ на предмет повреждений.

Правила установки нового фазорегулятора и регулировка меток

Перед установкой нового фазорегулятора убедитесь в чистоте посадочных поверхностей ГБЦ и крышки механизма. Удалите старую прокладку полностью, используя скребок без повреждения алюминиевых поверхностей. Проверьте состояние сальников распредвалов – при наличии следов течи масла замените их одновременно с фазорегулятором.

Обработайте новую прокладку герметиком только в указанных производителем точках (обычно по углам возле масляных каналов). Избыток герметика может привести к засорению масляных магистралей и выходу из строя гидравлического контура фазорегулятора. Смажьте внутреннюю полость нового устройства чистым моторным маслом перед монтажом.

Процедура установки и регулировки

Установите распредвалы в положение ВМТ 1-го цилиндра:
- Совместите метку на шкиве коленвала с длинной риской на блоке цилиндров
- Проверьте совпадение меток на шестернях распредвалов с кромкой ГБЦ
Наденьте фазорегулятор на впускной распредвал, совместив шлицы без усилия. Запрещается принудительная посадка ударными инструментами.
Затяните центральный болут только после фиксации распредвалов спецфиксаторами. Момент затяжки – 50 Нм + доворот на 120° (уточняйте в мануале для конкретного двигателя).

После монтажа выполните три цикла проворачивания коленвала на 720° (2 полных оборота) вручную с помощью торцевого ключа. Контролируйте совпадение меток после каждого цикла – расхождение более 2° требует переустановки. Запуск двигателя производите без подключения топливных форсунок для предварительной прокачки масляной системы (5-7 секунд стартером).

Контрольный параметр	Нормальное значение
Угол опережения впуска (данные диагностики)	от -3° до +5° на холостом ходу
Люфт фазорегулятора при покачивании	Менее 0.8 мм радиального смещения

Первые 500 км избегайте оборотов свыше 3000 об/мин. Характерный металлический стук при холодном запуске должен исчезнуть через 2-3 рабочих цикла. Если шум сохраняется – проверьте давление масла и отсутствие воздушных пробок в гидроконтуре.

Программная адаптация фазорегулятора после замены

Программная адаптация фазорегулятора на Renault Megane 2 является обязательной процедурой после его замены или снятия/установки распредвалов. Без выполнения этой операции электронный блок управления двигателем (ЭБУ) не сможет корректно позиционировать новый регулятор относительно коленчатого вала, что приведет к некорректной работе системы изменения фаз газораспределения.

Отсутствие адаптации вызывает постоянные ошибки в памяти ЭБУ (чаще P0016 или P0017), нестабильные холостые обороты, заметную потерю мощности, повышенный расход топлива и рывки при разгоне. В некоторых случаях ЭБУ может перейти в аварийный режим, ограничивая обороты двигателя.

Порядок выполнения адаптации

Прогрев двигателя до рабочей температуры (80-90°C).
Подключение диагностического сканера с поддержкой протокола Renault (например, Diagbox, Renault CAN Clip).
Переход в раздел: ЭБУ двигателя → Адаптации → Регулировка положения распредвала.
Активация процедуры "Обучение референсных меток".
Строгое следование инструкциям сканера (обычно требуется кратковременный запуск стартера без запуска ДВС).
Запуск двигателя и проверка отсутствия ошибок при работе на холостом ходу (2000-3000 об/мин).

Критические требования при адаптации:

Напряжение АКБ не ниже 12.5 В (использовать зарядное устройство).
Полное отсутствие пропусков зажигания.
Нулевые показатели по регулировке топливоподачи (коррекция УОЗ в норме).

Параметр	Значение при успешной адаптации
Угол опережения распредвала	-3° до +3° на холостом ходу
Ошибки ЭБУ	Отсутствуют (status: VALID)
Режим работы двигателя	Нет ограничений (без "снежинки" на приборной панели)

Критерии выбора качественного фазорегулятора для замены на Рено Меган 2

Выбор нового фазорегулятора для Рено Меган 2 – ответственная задача, напрямую влияющая на надежность двигателя, его производительность и топливную экономичность. Установка некачественной детали грозит быстрым выходом из строя, повторным дорогостоящим ремонтом и потенциальными проблемами с фазами газораспределения.

Чтобы избежать этих рисков, необходимо тщательно оценивать предлагаемые на рынке варианты по нескольким ключевым параметрам, гарантирующим долгий срок службы и корректную работу системы изменения фаз.

Основные параметры для оценки

При подборе фазорегулятора для замены ориентируйтесь на следующие критические критерии:

Совместимость и оригинальные номера:
- Точное соответствие модели двигателя и года выпуска: Убедитесь, что регулятор предназначен именно для вашей модификации Меган 2 (например, K4M, F4R, M4R). Несоответствие приведет к некорректной работе или физической невозможности установки.
- Проверка по VIN-коду: Самый надежный способ определить подходящую деталь – использовать идентификационный номер автомобиля.
- Знание оригинального номера: Оригинальные номера Renault (например, 7701473751, 8200768877 – уточняйте для конкретного двигателя) служат эталоном для поиска аналогов. Качественные аналоги всегда указывают совместимость с оригинальными номерами.
Производитель и качество изготовления:
- Оригинал (Renault): Наивысшее качество и гарантия совместимости, но самая высокая цена.
- Проверенные производители запасных частей (OEM и OES):
  - INA (Schaeffler): Крупнейший мировой производитель, часто является поставщиком на конвейер. Оптимальное сочетание качества и цены.
  - Febi Bilstein (Sidem): Известный немецкий бренд, поставляет качественные компоненты.
  - Gates, SKF: Также надежные производители автокомпонентов.
- Избегайте неизвестных брендов и подозрительно дешевых предложений: Экономия здесь крайне рискованна. Дешевые регуляторы часто используют недолговечные материалы (мягкие сплавы, слабые пружины), имеют низкую точность изготовления внутренних компонентов и быстро выходят из строя.
Качество материалов и конструкция: Качественный фазорегулятор должен иметь:
- Прочный корпус и крышку: Из стойкого к механическим нагрузкам и температуре алюминиевого сплава.
- Износостойкий ротор и лопасти: Работают под высоким давлением масла и в условиях трения.
- Надежные уплотнения: Качественные сальники и кольца, предотвращающие утечки масла.
- Точная механика стопорного клапана и пружин: От этого зависит скорость и точность срабатывания.
Наличие гарантии: Серьезные производители и продавцы предоставляют гарантию на свою продукцию (обычно 1 год). Отсутствие гарантии – серьезный повод усомниться в качестве.

Ключевые отличия качества в компонентах:

Компонент	Качественный фазорегулятор	Дешевый аналог (риски)
Корпус / Крышка	Прочный алюминиевый сплав, точная обработка	Мягкий сплав, возможны раковины, неточности посадочных мест
Ротор / Лопасти	Износостойкий металл, точные допуски	Быстрый износ, заклинивание, люфт
Пружины / Стопор	Правильная упругость, надежный стопор	Слабые пружины, залипающий стопор, медленное срабатывание
Уплотнения (сальники, кольца)	Качественная резина, стойкая к маслу и температуре	Дубеющая или разбухающая резина, быстрые течи масла
Вал	Твердая, износостойкая поверхность	Мягкий металл, быстрая выработка посадочного места под звезду

Обязательные действия при покупке:

Визуальный осмотр: Проверьте отсутствие сколов, раковин, грубой механической обработки. Уплотнения должны быть эластичными.
Проверка упаковки и маркировки: Качественная упаковка, четкая маркировка с указанием бренда, номера детали, страны производства и оригинальных номеров Renault, с которыми совместим.
Покупка у проверенных поставщиков: Официальные магазины брендов, крупные автодилеры, известные онлайн-маркетплейсы с хорошей репутацией (проверяйте отзывы на конкретный артикул!).

Список источников

Информация для статьи получена из технической документации Renault и специализированных изданий по автомобильным системам. Основное внимание уделено официальным руководствам по конструкции двигателей серии K, используемых в Megan II, и принципам работы газораспределительных механизмов.

Дополнительные данные взяты из профильных автомобильных ресурсов, содержащих практические рекомендации по диагностике и обслуживанию фазорегуляторов. Все источники проверены на соответствие техническим характеристикам модели Megane II выпусков 2002-2008 годов.

Официальное руководство по ремонту Renault Megane II (издательство Renault S.A.S.)
Технический бюллетень Системы изменения фаз газораспределения в двигателях K4J/K4M (Renault Engineering)
Учебное пособие Устройство современных двигателей внутреннего сгорания (В.П. Третьяков)
Статья "Диагностика неисправностей фазорегуляторов" в журнале Автомеханик (№3, 2019)
Рабочая тетрадь по курсу Техническое обслуживание систем двигателя (МАДИ)
Материалы технического форума Renault Club Russia: раздел Megane II
Каталог запчастей Original Renault Parts: двигатели 1.4/1.6 16V
