Фиксатор распредвала - как подобрать правильно

Статья обновлена: 18.08.2025

Замена ремня ГРМ или цепи привода газораспределительного механизма требует точной фиксации распредвала. Неправильное положение вала при установке фаз приводит к серьезным поломкам двигателя.

Фиксатор распредвала – специальное приспособление для жесткой блокировки кулачкового вала в правильном положении. Его использование исключает проворачивание при обслуживании ГРМ, предотвращая встречу поршней с клапанами.

Выбор подходящего фиксатора зависит от конструкции двигателя, типа привода ГРМ и расположения меток. Неверный инструмент может повредить шейки вала или дать неточную фиксацию.

Классификация фиксаторов распредвала

Фиксаторы распределительного вала подразделяются на три основные группы по конструктивному исполнению. Каждая категория имеет специфические особенности установки и функциональности.

Правильный выбор типа фиксатора напрямую влияет на точность синхронизации ГРМ и предотвращение критических смещений вала. Конструктивные отличия определяют сферу применения и требования к монтажу.

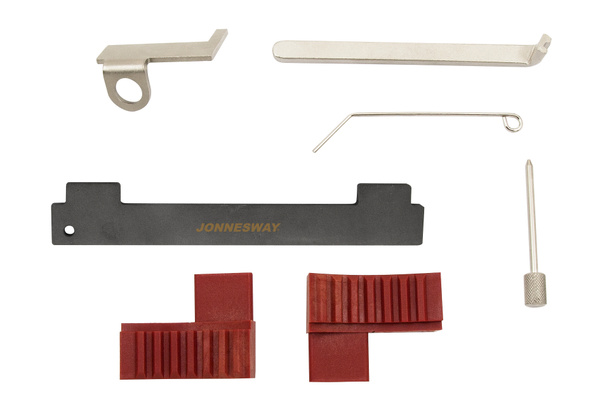

Штифтовые фиксаторы – Цилиндрические стержни, устанавливаемые в технологические отверстия распредвала и блока цилиндров. Жестко блокируют осевое смещение, требуют сверления точных посадочных мест. Отличаются минималистичной конструкцией, но сложностью демонтажа.
Пластинчатые фиксаторы – Г-образные или плоские стальные пластины с крепежными отверстиями. Крепятся болтами к торцу распредвала и ГБЦ. Обеспечивают визуальный контроль положения, допускают многократную установку. Требуют наличия монтажной площадки на двигателе.
Аналоги – Альтернативные решения: стопорные кольца, фланцы со шлицевым соединением, клиновые механизмы. Применяются в редких конструкциях двигателей или как временное решение. Часто требуют доработки посадочных мест.

Материалы изготовления: сталь, титан или спецсплавы

Материал напрямую влияет на долговечность, устойчивость к нагрузкам и стоимость фиксатора распредвала. Основные варианты включают традиционную сталь, облегчённый титан и высокотехнологичные спецсплавы. Каждый обладает уникальным сочетанием прочности, веса и термостойкости.

Стальные фиксаторы распространены благодаря доступности и проверенной надёжности. Титан предлагает преимущество минимального веса при сохранении прочности, а спецсплавы (например, алюминиево-магниевые или кобальтовые) создаются для экстремальных условий эксплуатации. Критичными параметрами являются предел текучести и сопротивление усталости металла.

Ключевые отличия материалов

Материал	Прочность	Вес	Термостойкость	Цена
Легированная сталь	Высокая	Средний	До +300°C	Низкая
Титан	Очень высокая	Минимальный	До +500°C	Высокая
Спецсплавы	Экстремальная	Зависит от состава	Свыше +600°C	Очень высокая

При выборе учитывайте:

Сталь – оптимальна для серийных двигателей без форсирования. Требует защитных покрытий от коррозии.
Титан – незаменим в гоночных авто, где важен каждый грамм. Чувствителен к царапинам при монтаже.
Спецсплавы – применяются в тюнинговых и спортивных ДВС с высоким давлением в цилиндрах.

Для моторов с агрессивными распредвалами или турбонаддувом предпочтительны титан и спецсплавы. В остальных случаях качественная сталь (марки 40Х или 20ХН3А) обеспечит надёжную фиксацию без переплат. Проверяйте сертификаты на сплавы – подделки не выдерживают ударных нагрузок.

Совместимость с маркой и моделью двигателя

Главное правило при выборе фиксатора распредвала – строгое соответствие двигателю вашего автомобиля. Каждый мотор имеет уникальные конструктивные особенности: количество клапанов, геометрию постелей распредвала, диаметр и шаг крепежных болтов, а также расположение меток ГРМ. Установка инструмента, не предназначенного для конкретной модели силового агрегата, может привести к повреждению шейки вала, корпуса подшипников или неточной фиксации.

Производители четко указывают в технической документации перечень совместимых двигателей. Игнорирование этих данных – прямой путь к некорректной установке фаз газораспределения и дорогостоящему ремонту. Даже в рамках одного автоконцерна (например, VAG или GM) модификации двигателей (объем, поколение, система впрыска) часто требуют разных адаптеров.

Критерии проверки совместимости

Для безошибочного подбора используйте следующие данные:

Марка, модель и год выпуска авто – базовая информация для поиска.
Точный индекс двигателя (например, B58B30, EA888 Gen.3, OM642) – критически важный параметр.
Тип ГРМ (ременной или цепной) – влияет на конструкцию фиксатора.

Дополнительные нюансы:

Сравните посадочные отверстия на фиксаторе с крепежными точками на двигателе.
Убедитесь в совпадении формы привалочной плоскости и глубины посадки.
Проверьте материал: стальные инструменты надежнее пластиковых при работе с усиленным крепежом.

Пример несовместимости	Последствия
Фиксатор для 8-клапанного мотора на 16-клапанный	Деформация постелей распредвала, заклинивание вала
Инструмент от дизеля на бензиновый двигатель	Неправильная фиксация меток, сдвиг фаз
Адаптер "универсальной" серии	Люфт, неточная блокировка, риск поломки

Важно: При малейших сомнениях сверяйтесь с каталогами производителя фиксатора или используйте VIN-код автомобиля для точной идентификации двигателя. Помните – экономия на правильном инструменте многократно увеличивает риск критических ошибок при ремонте ГРМ.

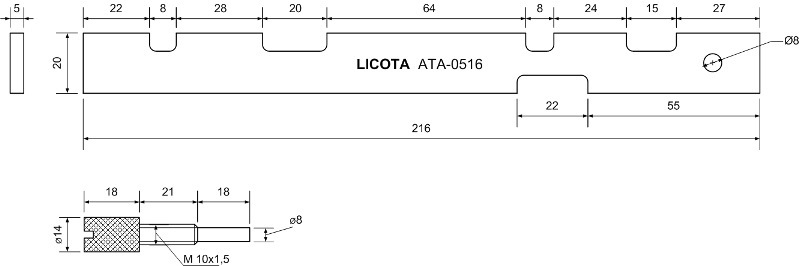

Размерные характеристики: диаметр и длина вала

Точное соответствие диаметра фиксатора распредвала параметрам вала – критически важный фактор. Несоответствие всего на 0.1 мм приводит к люфту, вибрациям и преждевременному износу деталей. Измерения проводятся микрометром в нескольких точках вала, учитывая возможный износ или конусность, а результат сверяется с технической документацией двигателя.

Длина фиксатора должна полностью перекрывать зону установки, обеспечивая равномерное распределение нагрузки. Слишком короткий элемент создаст точечные напряжения, а избыточная длина может вызвать трение о смежные компоненты. Обязательно учитывайте свободное пространство в распредвальном механизме, особенно при наличии датчиков положения или фазовращателей.

Ключевые аспекты подбора

При выборе ориентируйтесь на:

Номинальный диаметр: Точное значение без зазоров (пример: Ø24.00±0.01 мм)
Рабочую длину: Участок вала под фиксацию (исключает зоны шестерён/муфт)
Термостойкость: Расчёт теплового расширения материала при рабочей температуре

Параметр	Инструмент замера	Допуск
Диаметр вала	Микрометр/штангенциркуль	±0.02 мм
Длина посадочной зоны	Калибр/линейка с нониусом	+1 мм (мин. запас)

Предупреждение: Использование фиксаторов без точных замеров провоцирует биение распредвала и разрушение постелей подшипников. При сомнениях в геометрии вала (например, после шлифовки) применяйте ремонтные втулки с увеличенным диаметром.

Конструкция шпоночных пазов вала и втулки ГРМ

Шпоночное соединение вала распредвала и втулки (звездочки или шкива) ГРМ обеспечивает точную синхронизацию фаз газораспределения. Пазы на валу и ответной детали формируют посадочную зону для шпонки – металлического клина, передающего крутящий момент и предотвращающего проворот. Геометрия пазов строго стандартизирована: на валу выполняется шпоночный паз (прямоугольное продольное углубление), а на втулке – шпоночная канавка (аналогичное углубление на внутренней поверхности).

Глубина, ширина и длина пазов рассчитываются исходя из диаметра вала и передаваемых нагрузок. Критически важна точность изготовления: параллельность стенок, отсутствие заусенцев и соответствие размерам шпонки (допуски по h9 на валу и D10 на втулке). Неправильная обработка приводит к люфтам, деформации шпонки, ускоренному износу или разрушению соединения под нагрузкой.

Ключевые особенности пазов и требования к ним

Форма паза на валу: Прямоугольный профиль с полукруглыми или плоскими торцами. Полукруглые торцы упрощают установку шпонки и снижают концентрацию напряжений.
Форма канавки во втулке: Прямоугольная, с закругленными углами для минимизации напряжений. Ширина канавки должна обеспечивать плотную посадку шпонки без заклинивания.
Чистота поверхности: Шероховатость стенок пазов (обычно Ra ≤ 3.2 мкм) напрямую влияет на надежность сцепления и долговечность. Задиры и риски недопустимы.
Соосность и параллельность: Оси пазов на валу и втулке обязаны совпадать. Боковые стенки – строго параллельны оси вала.

Параметр	Вал распредвала	Втулка ГРМ
Тип паза	Сквозной или закрытый	Сквозной
Допуск ширины	h9 (например, 5h9)	D10 (например, 5D10)
Глубина	≈ 1/3 диаметра вала*	Меньше глубины паза вала
Кромки	Без фасок, радиус закругления	Скругленные углы

*Точное значение определяется по стандартам (ГОСТ 23360-78, DIN 6885)

Выбор типа шпонки: Определяет форму пазов. Для ГРМ чаще применяют призматические шпонки (ГОСТ 23360) или сегментные (ГОСТ 24071).
Расчет размеров: Ширина и высота шпонки зависят от диаметра посадочного места вала. Длина шпонки – на 5-10% меньше длины паза во втулке.
Контроль посадки: Шпонка должна входить в паз вала с натягом (плотно), а в паз втулки – с небольшим зазором (скользящая посадка) для сборки.

Оригинал vs дубликат: визуальные отличия качества

Поверхность оригинального фиксатора отличается идеальной обработкой: отсутствуют заусенцы, риски от инструмента или неровности. Металл имеет однородную структуру без видимых пор или вкраплений. Дубликаты часто демонстрируют шероховатости, следы грубой механической обработки и микротрещины при детальном рассмотрении.

Защитное покрытие у оригинальных деталей наносится равномерно, без наплывов или пропусков, сохраняя характерный матовый/глянцевый тон бренда. Контрафактные аналоги имеют неоднородное покрытие с пятнами, тусклым оттенком или излишне толстым слоем, скрывающим дефекты основы.

Критерии идентификации

Параметр	Оригинал	Дубликат
Маркировка	Четкая лазерная гравировка с логотипом, артикулом и датой производства	Размытые штамповка/краска, орфографические ошибки, отсутствие кодов
Кромки и отверстия	Аккуратные фаски, точная геометрия крепежных отверстий	Смещенные центры отверстий, заусенцы на краях, асимметрия
Цвет покрытия	Стандартизированный оттенок (черный/серый фосфат, золотистый цинк)	Нетипичные цвета (рыжий, синеватый), пятнистость
Упаковка	Логотипы с голограммами, точные теххарактеристики, штрих-коды	Блеклая печать, отсутствие защитных элементов, несовпадение артикулов

Требования к монтажу: демонтаж ступицы без деформации

Демонтаж ступицы требует особой аккуратности, так как её деформация приведёт к нарушению геометрии посадочных поверхностей и некорректной работе фиксатора распредвала. Малейшее искривление компонента вызовет биение вала, ускоренный износ подшипников и критичные вибрации двигателя.

Использование грубой силы или неподходящего инструментария при снятии ступицы категорически недопустимо. Деформированная деталь не обеспечит требуемой соосности распредвала с другими элементами ГРМ, что сведёт на нет точность установки фиксатора и стабильность фаз газораспределения.

Ключевые правила демонтажа

Соблюдайте последовательность операций:

Очистка зоны работ: Удалите грязь и стружку с посадочного места ступицы и смежных деталей.
Применение специнструмента: Используйте только сертифицированные съёмники с центральным винтом, исключающие перекос усилия (типа гидравлических или механических трёхлапых).
Контроль усилия: Нагревайте ступицу строительным феном равномерно до 80-100°C (если это разрешено производителем), избегая открытого пламени.

Критические запреты при демонтаже:

Удары молотком по кромкам ступицы или распредвалу.
Использование кустарных съёмников с неравномерным распределением нагрузки.
Перегрев детали свыше 120°C, ведущий к отпуску металла.

Ошибка монтажа	Последствие для фиксатора
Смещение ступицы при запрессовке	Эксцентриситет вала, поломка фиксирующих штифтов
Задиры на посадочном месте	Нарушение калибровочного зазора фиксатора
Остаточная деформация	Невозможность точной установки угла распредвала

После демонтажа обязательно проверьте ступицу на биение индикаторным нутромером. Допустимое отклонение – не более 0.03 мм. При превышении значения деталь подлежит замене.

Репутация производителей и брендовые рекомендации

При выборе фиксатора распредвала репутация бренда – критический фактор, напрямую влияющий на надёжность и долговечность детали. Известные производители инвестируют в контроль качества, используют сертифицированные материалы (например, легированную сталь) и проводят тестирование на соответствие OEM-стандартам. Продукция сомнительных марок часто страдает от несоответствия геометрии, быстрого износа или поломки, что может привести к серьёзным повреждениям двигателя.

Ориентируйтесь на бренды с подтверждённой экспертной репутацией в сегменте автокомпонентов. Отзывы мастеров на профильных форумах и статистика гарантийных случаев – объективные индикаторы качества. Избегайте "ноунейм"-продукции, даже при значительной разнице в цене: экономия на фиксаторе рискует обернуться дорогостоящим ремонтом ГРМ.

Топ-рекомендуемые бренды

OEM-поставщики (например, INA или Febi Bilstein) – эталон совместимости и ресурса.
Premium-марки: Gates, Corteco – стабильное качество, усиленные конструкции.
Проверенные бюджетные бренды: Optimal, JP Group – оптимальное соотношение цены и надёжности.

Критерий выбора	Рекомендуемые бренды	Рискованные варианты
Соответствие допускам двигателя	INA, Corteco	Безымянные аналоги
Ресурс при агрессивной эксплуатации	Gates, Febi Bilstein	Дешёвые дубликаты
Гарантия отсутствия дефектов	Optimal, JP Group	Продукция без сертификации

Проверка на биение после установки

После затяжки крепежных болтов фиксатора распредвала обязательно выполните проверку на биение. Для этого установите индикатор часового типа (индикаторный нутромер) с магнитной подставкой на блок цилиндров или ГБЦ, направив его измерительный штифт строго перпендикулярно к рабочей поверхности кулачков распредвала в зоне их вершины. Предварительно убедитесь в чистоте и отсутствии механических повреждений на контролируемых поверхностях.

Медленно проворачивайте коленчатый вал за болт крепления шкива (используя ключ) на два полных оборота, отслеживая показания индикатора. Фиксируйте максимальное и минимальное значения отклонений, сравнивая их с допусками производителя двигателя. Запрещается проворачивать распредвал за кулачки или шестерню привода.

Ключевые этапы контроля

Точки замера: Измерения выполняются минимум на трех кулачках (впускных и выпускных), расположенных в разных зонах вала.
Допустимые значения:
- Стандартный предел для большинства двигателей: 0,03–0,05 мм
- Критический порог (требует переборки): свыше 0,08 мм

Интерпретация результатов:

Показания индикатора	Рекомендуемые действия
В пределах допуска	Установка признана корректной
Локальное превышение	Проверить затяжку болтов, чистоту посадочных мест
Систематическое превышение	Демонтировать фиксатор, проверить геометрию постелей и состояние вала

Важно: При обнаружении биения, превышающего норму, запрещается запуск двигателя. Повторная установка фиксатора выполняется с проверкой прилегания по краске и контролем момента затяжки динамометрическим ключом согласно спецификации.

Список источников

Информация о фиксаторах распредвала требует точных технических данных и экспертных оценок. Источники подбирались с акцентом на достоверность и практическую применимость рекомендаций по выбору компонентов.

При составлении материала использовались специализированные издания, нормативная документация производителей и профильные ресурсы. Это обеспечивает комплексный подход к вопросу подбора фиксаторов для различных типов двигателей.

Технические руководства по ремонту двигателей от автопроизводителей (ВАЗ, ГАЗ, BMW, Toyota)
Каталоги запчастей ведущих поставщиков автокомпонентов (Bosch, Febi, Gates, Hepu)
Отраслевые стандарты ГОСТ Р 53884-2010 "Двигатели внутреннего сгорания"
Профильные издания: журналы "Автоэксперт", "За рулём", "Автомеханик"
Методические пособия по диагностике ГРМ (автор Пехальский И.П.)
Технические бюллетени сервисных центров официальных дилеров
Материалы отраслевых конференций по двигателестроению (Москва, 2022-2023 гг.)
