Флиппер - защита диска и камеры колеса
Статья обновлена: 18.08.2025
Флиппер – специальный элемент конструкции колеса, выполняющий важную защитную функцию.
Это тонкая эластичная прокладка, размещаемая между внутренней поверхностью диска колеса и камерой.
Его основное назначение – предотвращение повреждения камеры при эксплуатации.
Флиппер создает физический барьер, исключающий прямой контакт камеры с потенциально опасными частями диска.
Что такое флиппер и его основная функция

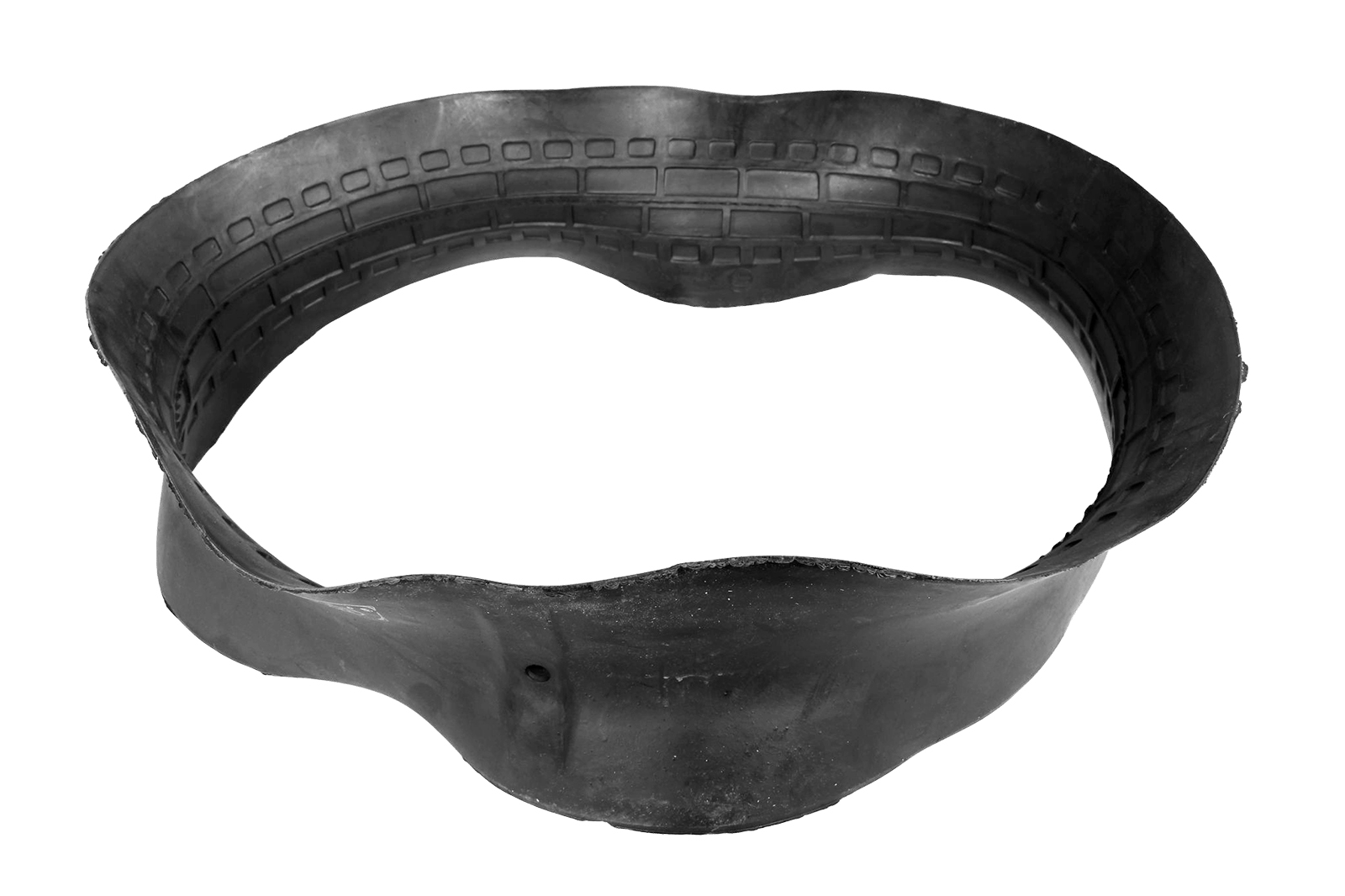

Флиппер – это специальная резиновая или полимерная прокладка, устанавливаемая между ободом колеса и камерой в бескамерных шинах. Он выполняет роль защитного барьера, предотвращая прямой контакт диска с внутренней поверхностью камеры.
Основная функция флиппера заключается в предохранении камеры от повреждений, вызванных трением об острые кромки спиц, заусенцы на ободе или крепёжные элементы диска. Без него камера быстро истирается или прокалывается, что приводит к разгерметизации колеса.
Ключевые особенности
- Защита от истирания: Поглощает вибрации и механические воздействия.
- Герметизация: Улучшает прилегание камеры к ободу.
- Устойчивость к деформациям: Сохраняет целостность при перепадах давления.
| Материал | Толщина | Срок службы |
|---|---|---|
| Резина | 1.5-3 мм | 2-3 года |
| Полимер | 1-2 мм | 4-5 лет |
Важно: Неправильная установка флиппера (перекосы, складки) сводит его эффективность к нулю и может повредить камеру.
Критическая роль флиппера в бескамерных колесах
Флиппер выполняет функцию герметизирующего барьера между ободом колеса и покрышкой, блокируя выход воздуха через спицевые отверстия. Его отсутствие приводит к моментальной потере давления, делая эксплуатацию бескамерной системы невозможной.
Прокладка предотвращает прямой контакт покрышки с острыми кромками отверстий под ниппель и спицы. Это исключает риск внутренних порезов и истирания герметизирующего слоя шины, критично влияя на долговечность колеса.
Ключевые аспекты работы флиппера
| Функция | Механизм действия | Последствия отсутствия |
|---|---|---|
| Герметизация | Перекрывает доступ воздуха к технологическим отверстиям обода | Мгновенная разгерметизация колеса |
| Защита покрышки | Создает буфер от металлических заусенцев и неровностей диска | Повреждение внутреннего слоя шины и утечки |
| Стабилизация | Обеспечивает равномерное прилегание бортов покрышки к ободу | Самопроизвольный срыв шины при нагрузках |
Материал флиппера (резина, полимер) сохраняет эластичность в экстремальных температурных условиях. Точное соответствие ширине профиля обода гарантирует полное перекрытие спицевых отверстий без смещения.
Как флиппер предотвращает проколы камеры
Флиппер создаёт физический барьер между внутренней поверхностью обода колеса и камерой. Он плотно прилегает к кромкам диска, перекрывая острые края спицованных отверстий, технологические выступы и возможные неровности металла.
При движении велосипеда камера испытывает динамические нагрузки и трение о диск. Флиппер принимает на себя эти воздействия, не позволяя резине камеры напрямую контактировать с потенциально опасными участками обода.
Ключевые механизмы защиты
- Изоляция спицованных отверстий: Закрывает острые кромки ниппельных отверстий, исключая врезание камеры в металл при накачивании или ударах.
- Сглаживание неровностей: Компенсирует микротрещины, заусенцы и сварочные швы на внутренней поверхности обода.
- Распределение давления: Равномерно распределяет нагрузку от камеры по всей площади диска, снижая точечное давление на уязвимые зоны.
Без флиппера камера при накачивании может частично "просачиваться" в отверстия для спиц. При езде по неровностям это приводит к:
- Перетиранию резины о края отверстий ("пилочный эффект").
- Надрывам в местах контакта с острыми дефектами обода.
- Внезапному разрыву при резком ударе или высоком давлении.
| Риск без флиппера | Действие флиппера |
|---|---|
| Прямой контакт камеры с острыми кромками | Образование буферного слоя из плотного материала |
| Локальные перегрузки в зоне спиц | Перераспределение нагрузки по всей окружности обода |
| Истирание резины о шероховатости | Принятие трения на износостойкую поверхность ленты |
Материалы для изготовления флипперов: резина vs пластик
Резиновые флипперы традиционно используются в велоиндустрии благодаря эластичности и амортизационным свойствам. Материал эффективно гасит вибрации при контакте обода с покрышкой, снижая риск проколов камеры острыми кромками спицевых отверстий. Плотное прилегание к диску обеспечивает стабильную защиту даже при экстремальных нагрузках и перепадах температур.
Пластиковые аналоги отличаются повышенной жёсткостью и минимальной толщиной, что упрощает монтаж колёс. Они устойчивы к деформациям и химическим воздействиям, но склонны к растрескиванию на морозе. При неровностях обода или агрессивном стиле езды жёсткие края могут повреждать камеру, а низкая эластичность компенсирует вибрации хуже резины.
Сравнительные характеристики
| Критерий | Резина | Пластик |
|---|---|---|
| Вес | Выше | Ниже |
| Вибропоглощение | Отличное | Удовлетворительное |
| Износостойкость | Средняя | Высокая |
| Температурный диапазон | -40°C...+90°C | -10°C...+70°C |
Ключевые преимущества резины проявляются в условиях:
- Экстремального бездорожья с ударными нагрузками
- Низких температур эксплуатации
- Использования тонкостенных камер
Пластик предпочтителен для:
- Шоссейных велосипедов с жёсткими ободами
- Гонок на минимизацию веса
- Ровных трасс без серьёзных препятствий
Гибридные решения, сочетающие резиновую основу с пластиковыми усилителями, демонстрируют растущую популярность, нивелируя слабые стороны каждого материала.
Правила выбора флиппера под диаметр обода
Флиппер должен строго соответствовать внутреннему диаметру обода для плотного прилегания без зазоров. Недопустимо использование изделий "на вырост" или меньшего размера – это провоцирует смещение при монтаже и трение о спицы.
Неправильно подобранный размер ведет к образованию складок, перетиранию материала о ниппельные отверстия и преждевременному выходу флиппера из строя. Это напрямую влияет на защиту камеры от проколов.
Ключевые критерии выбора
- Точное измерение обода: Замерьте внутренний диаметр обода рулеткой или штангенциркулем в миллиметрах. Игнорируйте маркировку покрышки – ориентируйтесь только на фактические параметры колесной базы.
- Соответствие стандартам ISO: Сверьте полученные данные с таблицей типоразмеров:
Диаметр обода (мм) Тип велосипеда Стандартный размер флиппера 369-371 Детские/BMX 20" 20″ 507-510 Городские 24" 24″ 559-565 MTB 26" 26″ 584-590 Гибридные 27.5" 27.5″ 622-635 Шоссейные/MTB 29" 29″ - Учет конструкции обода: Для глубоких профилей (aero-rims) выбирайте усиленные флипперы с бортиками, предотвращающими соскальзывание при высоком давлении.
- Проверка ширины: Ширина флиппера должна на 2-3 мм превышать расстояние между бортами обода для полного перекрытия спицевых отверстий.
- При двойных ободах (Dual Wall) используйте модели с армирующей вставкой – они устойчивы к продавливанию.
- Для карбоновых ободов обязательны флипперы с гладкой бесшовной поверхностью во избежание истирания дорожки камеры.
Пошаговая инструкция установки флиппера на колесо
Флиппер выполняет роль защитного барьера между ободом колеса и камерой, предотвращая трение и проколы. Он закрывает острые кромки отверстий для спиц и ниппелей, обеспечивая целостность камеры при эксплуатации.
Правильный монтаж исключает смещение ленты и повреждение камеры. Используйте флиппер, соответствующий ширине и диаметру обода для плотного прилегания без зазоров.
Последовательность монтажа
- Демонтируйте покрышку и извлеките камеру из обода колеса.
- Очистите поверхность обода от грязи, остатков старой ленты и коррозии металлической щеткой.
- Проверьте отверстия для спиц: зашлифуйте заусенцы напильником при их наличии.
- Расположите флиппер в углублении обода, полностью закрывая все спицевые отверстия и ниппельные гнезда.
- Выровняйте ленту по всей окружности, избегая перекосов и складок. Стык должен находиться напротив вентиля.
- Установите камеру, частично накачав её для сохранения формы. Наденьте покрышку, фиксируя борта монтажными лопатками.
- Накачайте колесо до рабочего давления. Проверьте равномерность посадки флиппера, прокрутив обод.
Распространенные ошибки монтажа флиппера
Неправильная установка флиппера приводит к повреждениям камеры и диска, снижая безопасность колеса. Часто монтажники пренебрегают тонкостями позиционирования, что вызывает ускоренный износ компонентов.
Ошибки возникают из-за недостаточной подготовки поверхности или использования неподходящих инструментов. Даже небольшие отклонения от технологии провоцируют потерю герметичности и деформацию конструкции.
Критичные ошибки при установке
- Загрязнение посадочной зоны - Песок или окалина между флиппером и диском создают неровности, повреждающие камеру при накачивании
- Неправильный подбор размера - Слишком короткий флиппер не закрывает край диска, длинный - образует складки
- Отсутствие смазки - Сухой монтаж вызывает смещение прокладки при монтаже шины
Распространенной проблемой является неполное прилегание по контуру обода. Зазоры всего в 1-2 мм приводят к проникновению влаги под флиппер, вызывая коррозию диска.
| Ошибка | Последствие | Способ выявления |
|---|---|---|
| Перекос при установке | Локальный перегрев камеры | Визуальная проверка перед накачкой |
| Механическое повреждение края | Разрыв камеры в зоне ниппеля | Контроль на растяжение перед монтажом |
- Очистите обод от коррозии металлической щеткой
- Нанесите мыльный раствор на посадочную поверхность
- Равномерно растяните флиппер без перекручивания
- Проконтролируйте полное прилегание по всему диаметру
Признаки износа флиппера и необходимость замены
Визуально осмотрите флиппер на предмет трещин, расслоений или глубоких порезов резины. Особое внимание уделите краям, контактирующим с диском и камерой – неравномерная деформация или задиры указывают на критический износ.
Проверьте эластичность материала: утрата гибкости и появление жестких участков свидетельствуют о старении резины. Такой флиппер не сможет компенсировать неровности диска, повышая риск проколов камеры.
Ключевые индикаторы для замены
- Протертые участки – истончение до просвечивающих слоев или нитей корда
- Отслоение защитного покрытия – шелушение поверхности в зоне контакта с ободом
- Потеря формы – волнистые края или "расплющивание" посадочной зоны
Игнорирование износа приводит к прямым последствиям: учащение проколов камеры о спицы или заусенцы диска, деформация ниппеля из-за смещения флиппера, ускоренный износ покрышки от вибраций.
| Состояние | Рекомендация |
|---|---|
| Локальные потертости без сквозных повреждений | Контроль каждые 500 км |
| Трещины глубиной >1 мм или 2+ расслоения | Немедленная замена |
| Деформация, мешающая центровке покрышки | Обязательная установка нового флиппера |
Меняйте флиппер при каждой третьей замене камеры или раз в 2 сезона – даже без явных дефектов. Используйте только модели, соответствующие ширине обода, и наносите тальк при монтаже для предотвращения сдвигов.
Влияние флиппера на балансировку колеса
Флиппер создаёт дополнительный слой между диском и покрышкой, что неизбежно влияет на распределение массы в колесном узле. Его неравномерная толщина, деформации или смещение при монтаже генерируют локальные зоны с избыточным весом. Это провоцирует как статический (смещение центра тяжести), так и динамический дисбаланс (разновеликие моменты инерции), особенно заметный на высоких скоростях.
Материал флиппера также играет критическую роль: резиновые варианты склонны к деформации под давлением, а полимерные могут иметь неоднородную плотность. При балансировке колеса без учёта установленного флиппера компенсирующие грузики фиксируются с погрешностью, так как реальная масса узла в сборе отличается от расчётной.
Ключевые аспекты воздействия
- Толщина и плотность – отклонения свыше 0.3 мм по окружности создают дисбаланс, эквивалентный 5-15 граммам.
- Позиционирование – смещение относительно центра диска всего на 2-3 мм усиливает вибрации на 30%.
- Гибкость материала – деформация под давлением камеры изменяет первоначальную балансировку.
- Совместимость с типом диска – на литых колёсах погрешности проявляются сильнее из-за жёсткой конструкции.
Для минимизации негативного эффекта обязательна балансировка колеса после монтажа флиппера с проверкой радиального биения. Использование флипперов с равномерной структурой и калиброванной толщиной снижает требуемую массу компенсационных грузов на 20-40%.
Обслуживание флиппера при сезонной смене шин
Перед демонтажем покрышки тщательно осмотрите флиппер на предмет механических повреждений: трещин, порезов, расслоений резины или деформации краев. Особое внимание уделите зоне контакта с ободом и области вокруг вентиля камеры. Любые дефекты требуют обязательной замены элемента, так как нарушают его защитную функцию.
Очистите поверхность флиппера от грязи, пыли и остатков герметика с помощью мягкой щетки и мыльного раствора. Тщательно просушите деталь перед установкой, избегая нагревательных приборов. Проверьте состояние посадочного места на диске – металлические заусенцы или коррозию необходимо устранить шлифовкой.
Правила монтажа
- Нанесите тонкий слой специальной монтажной смазки на рабочую поверхность диска
- Расположите флиппер строго по центру обода без перекосов
- Убедитесь в совпадении отверстия для вентиля камеры с ниппельным каналом диска
- При установке бескамерной шины дополнительно обработайте края флиппера герметиком
Критические ошибки:
- Использование поврежденного флиппера "до следующего сезона"
- Монтаж на загрязненный или влажный диск
- Применение агрессивных растворителей для очистки
- Фиксация элемента клеем вместо монтажной пасты
После сборки колеса обязательно проверьте равномерность прилегания покрышки к диску по всему периметру. Правильно обслуживаемый флиппер предотвращает трение камеры об острые кромки спиц, снижает риск проколов и увеличивает срок службы шины.
Грамотная обрезка флиппера по размеру обода
Перед обрезкой флиппера убедитесь, что обод колеса тщательно очищен от грязи, старых остатков резины или коррозии. Плотно уложите флиппер в посадочное место обода по всей окружности, избегая перекручиваний и волн. Проверьте соответствие длины флиппера длине окружности обода: концы должны сходиться без нахлеста и без зазора более 1-2 мм.
Отметьте место соединения концов флиппера маркером или мелом. Снимите флиппер с обода и обрежьте его строго по метке острым ножом или ножницами, сохраняя перпендикулярный срез. После обрезки повторно примерьте флиппер на обод для контроля точности стыковки. Убедитесь, что место соединения плотно прилегает к поверхности обода без выступающих краев.
Ключевые правила монтажа
При установке обрезанного флиппера соблюдайте следующие требования:
- Отсутствие натяжения - флиппер должен лежать свободно, без растягивания
- Равномерное распределение - прокладка не смещается при вращении обода
- Стык располагается напротив вентильного отверстия для контроля положения
Типичные ошибки при обрезке и их последствия:
| Ошибка | Результат |
| Слишком короткий флиппер | Смещение при монтаже, перекос камеры |
| Длинный флиппер с нахлестом | Бугор под покрышкой, риск прокола камеры |
| Скошенный срез | Щель в стыке, попадание спиц в зазор |
Решение проблем соскакивания флиппера с посадочного места
Соскакивание флиппера приводит к разгерметизации бескамерной шины, поэтому устранение этой проблемы критически важно. Основные причины включают неправильный монтаж, загрязнения или повреждения обода, несовместимость размеров компонентов и недостаточное давление в шине.
Для эффективного решения требуется комплексный подход, начиная с подготовки поверхности и заканчивая контролем эксплуатационных параметров. Ниже приведены ключевые методы предотвращения смещения прокладки.
Практические методы фиксации
- Тщательная очистка посадочного места: удаление коррозии, старой резины и грязи металлической щеткой с последующим обезжириванием.
- Проверка геометрии обода: выявление вмятин или деформаций при помощи вращения колеса на стенде.
- Использование монтажной смазки: нанесение тонкого слоя специализированного состава (например, Muc-Off) на зону контакта флиппера с диском.
| Проблема | Решение | Инструмент |
|---|---|---|
| Несоответствие размера | Подбор флиппера по маркировке обода (ETRTO) | Калибровочная лента |
| Слабое давление | Подкачка до значений, рекомендованных производителем шины | Манометр высокого давления |
- Проведите тест на герметичность: нанесите мыльный раствор на зону прилегания флиппера после монтажа для выявления пузырьков воздуха.
- Контролируйте первые 50 км пробега: избегайте резких разгонов/торможений, повторно проверьте давление после прогрева шины.
- Замените изношенные компоненты: при наличии потертостей или трещин на флиппере установите новый комплект.
При систематическом соскакивании рассмотрите переход на флипперы с бортировочным тросом или системы типа "Hookless", где конструкция обода исключает риск смещения. Для глубоких ободов используйте модели с дополнительными фиксирующими ребрами по краям.
Флипперы для спортивных велосипедов: особенности конструкции
Флипперы в спортивных моделях велосипедов проектируются для экстремальных нагрузок, характерных для шоссейных гонок, триатлона или трековых дисциплин. Их ключевая задача – предотвратить трение спиц ниппеля о камеру при высоком давлении (до 10–12 бар) и скоростном маневрировании, минимизируя риск проколов. Конструктивно они плотнее и жестче, чем аналоги для городских велосипедов, чтобы выдерживать вибрации и резкие боковые воздействия.
Толщина материала увеличена до 0,8–1,2 мм против стандартных 0,5–0,7 мм, что обеспечивает повышенную прочность без критического роста веса. Для снижения инерции при разгоне применяются облегченные композитные смеси на основе нейлона, армированного стекловолокном, или термопластичных полиуретанов. Форма оптимизирована под узкие высокопрофильные обода: флипперы имеют уменьшенный диаметр и аэродинамические скосы по краям.
Критические отличия от универсальных аналогов
- Система крепления: Фиксируются крючками за спицы вместо клеевой основы для исключения смещения при перегрузках.
- Термостойкость: Дополнительная обработка материала защищает от деформации при нагреве тормозных дисков.
- Гибридные версии: Комбинированные модели с карбоновыми вставками для дисковых тормозов, гасящими резонансные колебания.
| Параметр | Спортивные флипперы | Городские флипперы |
| Материал | Нейлон-PA66, армированный полиуретан | Резина, ПВХ |
| Вес (г/шт) | 4–6 | 8–12 |
| Рабочее давление | до 12 бар | до 6 бар |
| Температурный диапазон | -30°C...+120°C | -10°C...+70°C |
Альтернативы флипперу: ленты и жидкие герметики
Основной альтернативой флипперу выступают специальные ободные ленты. Эти ленты изготавливаются из прочных полимерных материалов (чаще всего полиэстера или нейлона) и предназначены для постоянного наклеивания непосредственно на внутреннюю поверхность обода колеса. Их ключевая функция – создание непрерывного защитного барьера между спицами (или концами спиц, ниппелями) и внутренней камерой. Качественная лента должна обладать высокой прочностью на разрыв и истирание, а также точно соответствовать ширине и профилю обода для надежной фиксации и отсутствия смещений.
Другой распространенной альтернативой являются жидкие герметики, применяемые внутри бескамерных шин или камер. Эти составы, обычно на латексной или синтетической основе, заливаются внутрь колеса. При вращении колеса герметик равномерно распределяется по внутренней поверхности, образуя эластичный слой. Его основная задача – мгновенно затягивать мелкие проколы (от гвоздей, шипов, стекла) в протекторе шины за счет содержащихся в составе волокон или частиц. Для постоянной защиты обода от повреждения ниппелями или спицами герметик менее эффективен, чем лента, так как его слой может быть неоднородным и истираться.
Сравнительные характеристики
| Критерий | Ободная лента | Жидкий герметик |
|---|---|---|
| Основное назначение | Защита камеры/шины от повреждений ободом, спицами, ниппелями | Герметизация мелких проколов в шине (бескамерной или камере) |
| Тип защиты | Механический барьер | Самозатягивающееся покрытие |
| Установка | Один раз, при сборке колеса | Требуется периодическое обновление (1-6 месяцев) |
| Эффективность против проколов | Низкая (косвенная защита) | Высокая (непосредственное устранение) |
| Эффективность защиты от обода | Высокая (постоянный слой) | Низкая (неравномерный/истираемый слой) |
Выбор между лентой и герметиком зависит от конкретной задачи:
- Для гарантированной защиты камеры от истирания и проколов острыми элементами обода необходима ободная лента.
- Для борьбы с частыми мелкими проколами шины (особенно в бескамерных системах) оптимален жидкий герметик.
- В некоторых случаях (например, бескамерные колеса) используется комбинация: лента защищает обод, а герметик заделывает проколы в шине.
Срок службы флиппера и факторы износа
Средний срок эксплуатации флиппера при нормальных условиях составляет 2-4 года. Однако этот период существенно варьируется в зависимости от интенсивности использования велосипеда, качества самой детали и условий окружающей среды. Регулярная проверка состояния прокладки обязательна для предотвращения внезапного выхода из строя.
Износ проявляется в виде потери эластичности материала, появления трещин, истирания поверхности или деформации. Игнорирование этих признаков ведет к ускоренному разрушению камеры острыми кромками спиц или ниппельного отверстия, а также снижению защиты обода от влаги и грязи.
Ключевые факторы влияющие на износ
На интенсивность деградации материала влияют несколько аспектов:
- Качество резины: Дешевые флипперы из пористого или тонкого материала разрушаются быстрее фирменных аналогов.
- Давление в камере: Чрезмерное давление (выше рекомендованного производителем) создает постоянную нагрузку на края флиппера, ускоряя образование разрывов.
- Механические повреждения: Удары о препятствия (бордюры, камни), неаккуратное монтаж/демонтаж шины или использование металлических монтажек повреждают поверхность.
- Эксплуатационные условия: Воздействие агрессивных факторов:
- УФ-излучение (солнечный свет) вызывает "дубление" резины и растрескивание.
- Реагенты (соль на дорогах), масла, растворители разъедают материал.
- Экстремальные температуры (жара/мороз) снижают эластичность.
- Конструкция колеса: Острые края спиценных отверстий на диске, выступающие элементы или плохая зачистка обода после замены спиц выступают абразивом.
- Проблемы с покрышкой: "Ходящая" или неправильно установленная покрышка создает трение, истирающее флиппер во время движения.
Для продления срока службы критически важны правильный монтаж, поддержание оптимального давления в шинах, защита колес от ударов и своевременная замена при первых признаках критического износа.
Список источников
При подготовке статьи о флиппере как защитной прокладке в конструкции колеса использовались специализированные технические материалы и отраслевые ресурсы. Основное внимание уделялось функциональным особенностям, материалам изготовления и стандартам применения компонента.
Ниже представлен перечень ключевых источников, содержащих инженерные спецификации и описания принципов работы флиппера в шинной индустрии. Все материалы публикуются на русском языке профильными организациями.
Техническая документация и отраслевые стандарты
- ГОСТ Р 54724-2011 "Шины пневматические. Термины и определения" (разделы о компонентах бескамерных шин)
- Технический регламент Таможенного союза ТР ТС 031/2012 "О безопасности сельскохозяйственных и лесных тракторов"
- Каталог компонентов Michelin Truck Tyres: Конструкция радиальных шин (официальное русскоязычное издание)
Специализированные образовательные ресурсы
- Учебное пособие "Конструкция современных пневматических шин" (Московский автомобильно-дорожный институт)
- Методические материалы курса "Технологии шинного производства" НИИ шинной промышленности
Технические публикации
- Статья "Эволюция герметизирующих систем бескамерных шин" в журнале "Автошины и диски" (№3, 2021)
- Раздел "Компоненты шины" в справочнике "Грузовые шины: эксплуатация и обслуживание" (изд. Транспорт, 2020)
