Форсунки двигателя ЗМЗ-406 - параметры и отличия

Статья обновлена: 18.08.2025

Топливные форсунки – критически важные компоненты инжекторной системы двигателя ЗМЗ-406. Их функция – точное дозирование и распыл горючего во впускной тракт.

От корректной работы форсунок зависят мощность, расход топлива и экологические показатели мотора. Понимание их параметров и специфики эксплуатации необходимо для диагностики и обслуживания силового агрегата.

Рабочее давление топлива в системе впрыска

Номинальное рабочее давление топлива в системе впрыска двигателя ЗМЗ-406 составляет 3,8 бар (0,38 МПа) при работе на холостом ходу. Этот параметр критичен для корректного формирования топливно-воздушной смеси и поддерживается регулятором давления, установленном на топливной рампе. Отклонение от заданного значения напрямую влияет на работу форсунок и эффективность сгорания топлива.

При диагностике системы необходимо учитывать, что давление должно оставаться стабильным не только на холостом ходу, но и под нагрузкой. После остановки двигателя давление в магистрали не должно падать ниже 2,5 бар в течение 10 минут – это свидетельствует о герметичности клапанов форсунок и исправности обратного топливного клапана. Падение давления ниже нормы приводит к обеднению смеси, потере мощности и детонации.

Ключевые характеристики и требования

Основные параметры давления в контуре:

Пусковое давление: не менее 2,8 бар при включении зажигания
Рабочий диапазон: 3.6–4.0 бар (допустимое отклонение ±0.2 бар)
Регулятор давления: сбрасывает излишки топлива в обратную магистраль

Состояние системы	Норма давления (бар)	Последствия отклонений
Холостой ход	3.8 ±0.2	Неустойчивые обороты, пропуски зажигания
Под нагрузкой	3.6–3.9	Потеря динамики, перегрев катализатора
После выключения	>2.5 (10 мин)	Затрудненный пуск горячего двигателя

Важно: Замеры производятся манометром на штуцере топливной рампы при работающем двигателе. Причины падения давления чаще всего связаны с:

Износом топливного насоса
Загрязнением сетки-фильтра бензонасоса
Дефектом регулятора давления
Подсосом воздуха через уплотнения форсунок

Параметры производительности: пропускная способность

Пропускная способность форсунок двигателя ЗМЗ-406 является ключевым параметром, определяющим количество топлива, подаваемого в цилиндры за единицу времени при заданном давлении в топливной рампе. Этот показатель напрямую влияет на точность формирования топливовоздушной смеси и соответствие её состава текущим режимам работы силового агрегата.

Номинальная производительность стандартных форсунок для ЗМЗ-406 составляет 225±10 см³/мин при рабочем давлении топлива 3,8 бар (380 кПа). Данная характеристика измеряется в условиях открытого состояния клапана форсунки при подаче на неё постоянного напряжения (обычно 13,5 В) и фиксированной длительности импульса в течение одной минуты.

Ключевые особенности и требования

Однородность потока: Разброс пропускной способности между форсунками в одном комплекте не должен превышать ±3% для обеспечения равномерного питания цилиндров.
Линейность характеристики: Важна стабильность подачи топлива при разных длительностях управляющих импульсов (особенно на холостом ходу и под нагрузкой).
Соответствие давлению: Производительность зависит от давления в рампе – снижение давления ниже 3,8 бар ведёт к уменьшению подачи топлива и обеднению смеси.

Тип форсунки (оригинал)	Производительность (см³/мин)	Рабочее давление (бар)	Сопротивление обмотки (Ом)
Bosch 0 280 158 039	225±10	3.8	15.9±0.35
Siemens VDO 5WK9 608	225±10	3.8	14.5±0.5

Отклонение фактической пропускной способности от номинала более чем на 10% приводит к нарушению стехиометрического состава смеси (λ=1), что вызывает повышенный расход топлива, детонацию, рост токсичности выхлопа или потерю мощности. Проверка параметра обязательна при диагностике неустойчивой работы двигателя и после длительной эксплуатации.

Идентификация оригинальных форсунок по маркировке

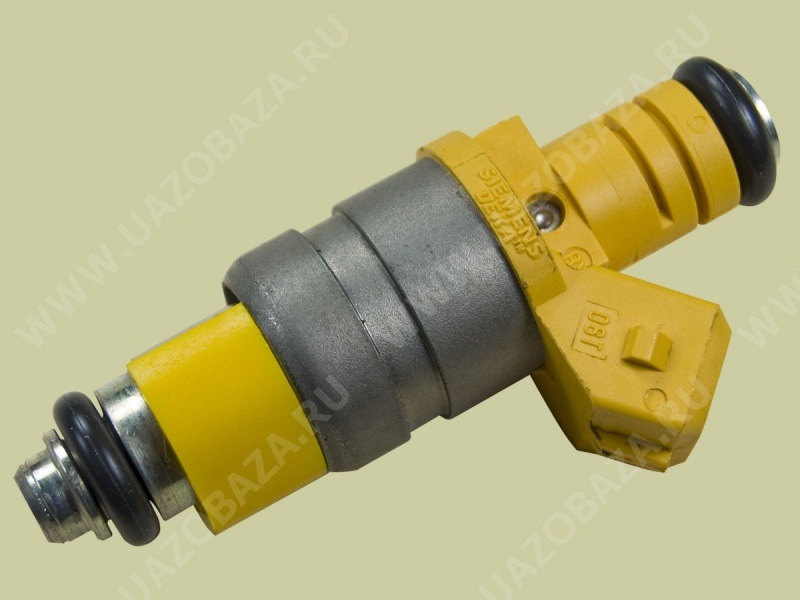

Оригинальные форсунки ЗМЗ-406 имеют уникальную маркировку, нанесенную лазером на металлический корпус. Основные идентификационные данные расположены в верхней части изделия под пластиковым колпачком электромагнитного клапана. Отсутствие четкой маркировки или следы механической обработки на корпусе – первый признак контрафакта.

Официальные производители (Siemens VDO, Bosch) используют стандартизированную систему обозначений, включающую код производителя, каталожный номер и дату выпуска. Для ЗМЗ-406 актуальны маркировки формата 0 280 158 XXX (Bosch) или XXX XXX-XXX (Siemens), где XXX – уникальные цифровые индексы. Несоответствие структуры кода – повод для проверки подлинности.

Ключевые элементы маркировки

Бренд производителя: Логотип Siemens VDO (стилизованная буква "V") или Bosch (надпись "BOSCH")
Каталожный номер:
- Bosch: 0 280 158 039 (старая версия), 0 280 158 996 (актуальная)
- Siemens VDO: 6Q0907513, 6Q0907513A
Серийный номер: Индивидуальный 8-10-значный код под штрих-кодом
Дата производства: 4-значный код (неделя и год, например "2318" – 23-я неделя 2018 г.)

Параметр	Оригинал Bosch	Оригинал Siemens VDO
Расположение маркировки	На корпусе под колпачком	На корпусе под колпачком
Цвет корпуса	Черный матовый	Черный матовый
Тип гравировки	Лазерная, нестираемая	Лазерная, нестираемая

Отличить подделку помогает качество исполнения: у оригиналов маркировка не тускнеет от контакта с топливом, символы имеют одинаковую глубину и четкие контуры. На контрафакте часто встречаются:

Смазанные или криво нанесенные символы
Несоответствие каталожного номера заводским реестрам
Отсутствие серийного номера или даты производства

Схема работы и управляющие импульсы ЭБУ

Форсунки двигателя ЗМЗ-406 работают по схеме фазированного впрыска топлива. Каждая форсунка управляется индивидуально электронным блоком управления (ЭБУ), синхронизированным с положением коленчатого вала и фазой газораспределения. Подача топлива осуществляется строго перед тактом впуска соответствующего цилиндра, что обеспечивает точное дозирование и оптимальное смесеобразование.

ЭБУ генерирует управляющие импульсы на основе сигналов от датчиков: положения коленвала (ДПКВ), положения распредвала (ДПРВ), массового расхода воздуха (ДМРВ), температуры охлаждающей жидкости и лямбда-зонда. Длительность импульса (время открытия форсунки) рассчитывается динамически и зависит от:

Режима работы двигателя (холостой ход, ускорение, торможение)
Текущей нагрузки
Температуры двигателя
Концентрации кислорода в выхлопных газах
Атмосферного давления

Принцип формирования импульсов

Сигнал от ДПКВ определяет момент начала импульса для каждого цилиндра. ДПРВ уточняет фазу (для определения цилиндра №1). ЭБУ использует эту информацию для построения последовательности срабатывания форсунок в порядке работы цилиндров (1-3-4-2).

Основные параметры управляющих импульсов:

Параметр	Характеристика	Типовые значения
Напряжение питания	Постоянное, от бортовой сети	12–14 В
Амплитуда управляющего сигнала	Импульсный прямоугольный сигнал	5–6 В
Длительность импульса (на холостом ходу)	Время открытия форсунки	2–4 мс
Частота срабатывания	Синхронизирована с оборотами коленвала	2 импульса за 2 оборота коленвала (на цилиндр)

Коррекция длительности импульса происходит в реальном времени по замкнутому контуру на основе данных лямбда-зонда. При неисправностях датчиков ЭБУ переходит на аварийные карты управления, фиксируя коды ошибок.

Режим фазированного впрыска топлива

Фазированный впрыск (последовательный впрыск) на двигателе ЗМЗ-406 обеспечивает подачу топлива индивидуально в каждый цилиндр синхронно с тактом впуска. Управляющие импульсы от ЭБУ подаются на форсунки строго перед открытием впускных клапанов конкретного цилиндра, учитывая его положение в рабочем цикле. Это достигается за счет сигналов датчика положения коленвала и датчика фаз (распредвала), которые позволяют контроллеру точно определять порядок работы цилиндров.

Данный режим активируется при достижении двигателем определенных условий: обычно при оборотах выше 1200 об/мин и прогреве до рабочей температуры. В остальных случаях (холодный пуск, аварийный режим) ЭБУ переключается на попарно-параллельную схему впрыска для стабильности работы. Основное преимущество фазированного впрыска – оптимизация смесеобразования за счет отсутствия задержки топлива во впускном коллекторе.

Ключевые особенности и преимущества

Точная дозировка топлива: Каждая форсунка срабатывает только для "своего" цилиндра в оптимальный момент времени.
Снижение расхода топлива: Минимизируются потери бензина из-за конденсации на стенках коллектора.
Улучшенная экология: Более полное сгорание смеси снижает выбросы CH и CO.
Повышение отзывчивости: Улучшение динамики разгона благодаря мгновенной реакции на педаль газа.

Контролирующий датчик	Роль в работе режима
Датчик коленвала (ДПКВ)	Фиксирует положение/скорость коленвала для расчета момента впрыска
Датчик фаз (ДПРВ)	Определяет цикловую последовательность цилиндров

Важно: Корректная работа фазированного впрыска возможна только при исправности форсунок, герметичности топливной рампы и отсутствии воздушных подсосов. Нарушение фазировки (например, из-за неправильной установки ремня ГРМ) ведет к повышенной детонации и потере мощности.

Совместимость с топливными системами УМЗ

Форсунки двигателя ЗМЗ-406, рассчитанные на работу в распределенных системах впрыска топлива с электронным управлением (ECU), имеют специфические параметры, которые напрямую влияют на их совместимость с моторами Ульяновского завода. Ключевыми факторами являются электрические характеристики, пропускная способность, тип распылителя и давление открытия. УМЗ использует собственную линейку силовых агрегатов (например, УМЗ-421, УМЗ-417), чьи топливные системы могут предъявлять иные требования к форсункам.

Стандартные форсунки ЗМЗ-406 (часто Bosch 0 280 150 558 или аналоги) при номинальном сопротивлении 16 Ом и производительности ~195-200 см³/мин при 3 барах теоретически могут устанавливаться на некоторые модификации УМЗ. Однако критически важно учитывать калибровку ЭБУ конкретного двигателя. "Родной" блок управления УМЗ запрограммирован под определенную производительность и время отклика форсунок. Установка неподходящих по расходу или динамике форсунок без корректировки прошивки приведет к нарушению состава топливно-воздушной смеси.

Ключевые аспекты совместимости

Основные параметры, требующие проверки при попытке адаптации форсунок ЗМЗ-406 к УМЗ:

Производительность (пропускная способность): Должна максимально соответствовать характеристикам штатных форсунок УМЗ. Значительное отклонение вызовет либо обеднение, либо переобогащение смеси.
Импеданс (сопротивление обмотки): Должен совпадать (низкоомные ~2-5 Ом или высокоомные ~12-16 Ом). Несовпадение может повредить драйверы ЭБУ.
Давление открытия: Определяет момент начала впрыска. Разница нарушит синхронизацию работы форсунок с тактами двигателя.
Тип распылителя (форма факела): Должен обеспечивать правильное смесеобразование в конкретной конструкции впускного тракта и камеры сгорания УМЗ.

Практическая совместимость: Прямая замена форсунок ЗМЗ-406 на двигатели УМЗ без доработок чаще всего невозможна или крайне нежелательна. Даже при совпадении электрических параметров разница в производительности или динамике работы потребует обязательной коррекции программы ЭБУ. Использование форсунок с несоответствующей характеристикой гарантированно вызовет:

Неустойчивую работу двигателя на холостом ходу.
Провалы мощности и детонацию при нагрузке.
Повышенный расход топлива.
Ошибки по датчику кислорода (лямбда-зонду) и пропуски зажигания.
Выход из строя каталитического нейтрализатора.

Решение: Для установки форсунок ЗМЗ-406 на УМЗ необходимо:

1. Точное соответствие параметров	Подбор форсунки с идентичными сопротивлением, производительностью и давлением открытия штатным для данного двигателя УМЗ.
2. Адаптация ЭБУ	Обязательное изменение топливных карт в прошивке блока управления (чип-тюнинг) для компенсации возможных отличий в характеристиках форсунок.
3. Проверка герметичности	Контроль посадки уплотнительных колец во впускном коллекторе УМЗ для исключения подсоса воздуха.

Вывод: Форсунки ЗМЗ-406 не являются универсальным решением для моторов УМЗ. Их применение допустимо только при полном совпадении технических параметров со штатными форсунками конкретной модели двигателя УМЗ и при условии обязательной перенастройки ЭБУ квалифицированным специалистом. В противном случае риски повреждения двигателя и ухудшения его характеристик существенно превышают потенциальную выгоду.

Характерные признаки загрязнения распылителей

Двигатель неустойчиво работает на холостом ходу, обороты самопроизвольно плавают или периодически снижаются ниже нормы.

Наблюдаются проблемы с запуском: холодный двигатель требует длительной прокрутки стартером, возможны пропуски воспламенения в первые секунды после старта.

Основные симптомы

Потеря мощности – автомобиль хуже разгоняется, не тянет под нагрузкой, особенно заметно при движении в гору.
Провалы и рывки при разгоне или равномерном движении, ощутимая вибрация на средних оборотах.
Повышенный расход топлива – бортовой компьютер или ручной расчёт показывают увеличение потребления на 10-25%.
Детонационные стуки при резком нажатии на педаль газа или под нагрузкой из-за нарушения состава смеси.
Чёрный дым из выхлопной трубы при резком ускорении, свидетельствующий о переобогащении смеси.
Запах бензина в выхлопных газах на прогретом двигателе из-за неполного сгорания топлива.

Проверка форсунок ЗМЗ-406 мультиметром и тестером

Проверка электрических параметров форсунок мультиметром позволяет оценить целостность обмоток и выявить обрывы или короткие замыкания. Для этого измеряют сопротивление между контактами разъема каждой форсунки при отключенной колодке проводов. Номинальное сопротивление исправных форсунок ЗМЗ-406 составляет 14-17 Ом при температуре 20°C. Значительные отклонения указывают на неисправность.

Проверка тестером форсунок (специальным стендом) дает более точную диагностику: оценивает производительность, форму факела распыла и равномерность подачи топлива. Форсунки поочередно подключают к топливной рампе под рабочим давлением (2.8-3.2 бар), активируют электрическим импульсом и анализируют распыл. Дефекты проявляются в виде конусообразных струй, неравномерного распыления или подтекания после отключения.

Последовательность проверки мультиметром

Снять разъемы с форсунок, очистить контакты от загрязнений
Установить мультиметр в режим измерения сопротивления (Ω)
Подсоединить щупы к контактам форсунки
Зафиксировать показания:
- Норма: 14-17 Ом
- Обрыв: ∞ (бесконечность)
- Короткое замыкание: 0-5 Ом
Повторить для всех форсунок

Критерии оценки на тестере

Параметр	Исправная форсунка	Неисправность
Форма распыла	Равномерный конус	Асимметрия, отдельные струи
Производительность	70-85 мл/мин	Отклонение >10% между форсунками
Герметичность	Отсутствие капель после отключения	Подтекание

Методы промывки без демонтажа и в ультразвуке

Промывка без снятия форсунок осуществляется через топливную рампу с использованием специальной установки. Аппарат подключается к мотору вместо штатного бензобака и подаёт под давлением промывочную жидкость, которая циркулирует через инжекторы, растворяя отложения. Процедура выполняется при работающем двигателе на холостых оборотах, длительность обычно составляет 20-40 минут в зависимости от степени загрязнения.

Ультразвуковая чистка требует демонтажа форсунок с двигателя. Элементы помещаются в ванну с моющим раствором, где под воздействием высокочастотных колебаний образуются кавитационные пузырьки, разрушающие нагар на сетках, иглах и распылителях. Одновременно выполняется проверка производительности, герметичности и формы факела распыла на стенде для контроля результатов.

Ключевые особенности методов

Метод	Преимущества	Ограничения
Без демонтажа	Сохранение заводской герметизации, экономия времени	Низкая эффективность при сильном закоксовывании
Ультразвуковая	Глубокая очистка внутренних каналов, диагностика состояния	Необходимость замены уплотнений после процедуры

Критерии выбора способа: При незначительном загрязнении (снижение мощности до 10%, равномерная работа на холостых) достаточно промывки на двигателе. Для форсунок с пробегом свыше 80 000 км или при наличии ошибок по обеднённой смеси обязательна ультразвуковая обработка со стендовой проверкой.

Этапы ультразвуковой очистки:
- Предварительная продувка сжатым воздухом
- Циклическая обработка в растворе (3-5 циклов по 5 минут)
- Ультразвуковая активация химического состава
Рекомендации по жидкостям: Использовать спецсоставы для инжекторов (Liqui Moly, Wynns), избегать ацетона и агрессивных растворителей, разрушающих уплотнения.

Замена уплотнительных колец при установке

Уплотнительные кольца топливных форсунок ЗМЗ-406 выполняют критически важную функцию герметизации соединений в высоконапорной системе питания. Несвоевременная замена изношенных или поврежденных колец неизбежно приводит к утечкам топлива в районе рампы, падению давления в контуре и нестабильной работе двигателя.

При каждой разборке узла или замене форсунок требуется установка новых комплектных уплотнений. Повторное использование старых колец недопустимо даже при видимом отсутствии дефектов, поскольку материал теряет эластичность и компрессионные свойства.

Порядок выполнения работ

Перед монтажом тщательно очистите посадочные гнезда форсунок в рампе и впускном коллекторе от грязи и остатков топлива. Убедитесь в отсутствии заусенцев и механических повреждений на сопрягаемых поверхностях.

Извлеките старые кольца с корпуса форсунки, аккуратно поддев их тонкой неметаллической лопаточкой. Не допускайте царапин на поверхности форсунки.
Подготовьте новые уплотнения:
- Проверьте соответствие колец по каталогу (верхнее черное – термостойкая резина, нижнее коричневое – фторкаучук)
- Легко смажьте моторным маслом для предотвращения перекоса при запрессовке
Установите кольца на форсунку:
- Нижнее (коричневое) кольцо разместите в канавке над распылителем
- Верхнее (черное) – в верхней канавке корпуса
- Убедитесь, что кольца не перекручены и полностью утоплены в пазах
Аккуратно вставьте форсунку в рампу легким нажатием без перекоса. Приложенное усилие должно быть равномерным – характерный щелчок подтвердит фиксацию.

Контроль после установки: Запустите двигатель и визуально проверьте область соединений под давлением. Отсутствие капель топлива на стыках рампы, форсунок и коллектора подтвердит правильность монтажа. При обнаружении течи немедленно заглушите мотор и проверьте позиционирование колец.

Адаптация параметров после замены форсунок

Замена топливных форсунок на двигателе ЗМЗ-406 является процедурой, требующей последующей адаптации электронной системы управления двигателем (ЭСУД). Новые форсунки, даже если они идентичны по номеру и производителю, могут иметь незначительные технологические отклонения в производительности (пропускной способности), времени открытия/закрытия и характере распыла топлива по сравнению со старыми. Электронный блок управления (ЭБУ) двигателя, запрограммированный под параметры предыдущего комплекта, не сможет мгновенно скорректировать топливоподачу для оптимальной работы.

Без проведения процедуры адаптации ЭБУ будет продолжать использовать устаревшие калибровочные данные, рассчитанные под изношенные или замененные форсунки. Это неизбежно приведет к нарушению качества топливовоздушной смеси. Наиболее частыми симптомами являются плавающие обороты холостого хода, неустойчивая работа двигателя, особенно в режиме прогрева, повышенный расход топлива, возможны провалы при разгоне и увеличение токсичности выхлопных газов. Двигатель будет работать неэффективно.

Процедура адаптации и необходимые действия

Адаптация параметров ЭБУ к новым форсункам на двигателе ЗМЗ-406 включает несколько ключевых шагов:

Сброс старых адаптаций: Первым делом необходимо обнулить ("стереть") адаптивные параметры, накопленные ЭБУ для предыдущего комплекта форсунок. Это касается в первую очередь коррекций по долгосрочной и краткосрочной топливоподаче (LTFT и STFT), а также адаптаций холостого хода.
Запись новых калибровочных данных: Для новых форсунок в память ЭБУ должны быть записаны их точные калибровочные параметры. Эти данные обычно предоставляются производителем форсунок в виде специального кода или прошивки (чип-тюнинга). Это критически важный этап, который невозможно выполнить стандартными сканерами через диагностический разъем OBD-II. Требуется доступ к программному обеспечению для калибровки ЭБУ Январь 5.1 или Ителма (например, Combiloader, ChipTuningPro) и соответствующее оборудование (программатор, K-Line адаптер).
Процесс самообучения ЭБУ: После сброса старых данных и записи новых калибровок, двигателю необходимо дать поработать в различных режимах для завершения процесса адаптации. ЭБУ начнет процесс самообучения:
- Запустить двигатель и дать ему поработать на холостом ходу до достижения рабочей температуры (около 90°C).
- После прогрева дать двигателю поработать на холостом ходу еще 5-10 минут.
- Совершить поездку продолжительностью 20-40 минут, включая различные режимы движения: плавный разгон, движение с постоянной скоростью (40-60 км/ч, 70-90 км/ч), торможение двигателем.
В течение этого периода ЭБУ будет уточнять и запоминать корректировки для оптимальной работы с новыми форсунками.

Последствия правильной и неправильной адаптации:

Правильная Адаптация	Отсутствие/Неправильная Адаптация
Устойчивые обороты холостого хода	Плавающие обороты ХХ, глохнет на ХХ
Оптимальный расход топлива	Повышенный расход топлива
Ровная работа двигателя во всех режимах	Провалы при разгоне, дергания
Соответствие экологическим нормам	Повышенная токсичность выхлопа (запах бензина)
Долговременная стабильность работы	Возможное засорение свечей, катализатора

Ключевые моменты:

Простая замена форсунок без последующей перепрошивки ЭБУ новыми калибровками и сброса адаптаций недостаточна.
Процедура требует специализированного оборудования и ПО для калибровки ЭБУ Январь 5.1/Ителма.
Этап самообучения после перепрошивки обязателен для окончательной настройки.
Игнорирование адаптации ведет к ухудшению характеристик двигателя и возможным неисправностям.

Критерии выбора между оригиналом и аналогами

Основным фактором при выборе является соответствие техническим параметрам двигателя ЗМЗ-406. Оригинальные форсунки (артикулы 406.1112010-10, 406.1112010-20) гарантированно обеспечивают правильный факел распыла, производительность (~215 см³/мин при 3 барах) и сопротивление (12-16 Ом), что критично для стабильной работы системы впрыска и соблюдения экологических норм Евро-2/3. Аналоги должны иметь идентичные характеристики, подтверждённые сертификатами производителя.

Стоимость играет существенную роль: оригинальные компоненты дороже аналогов в 1.5-3 раза. Однако экономия на цене оправдана только при подтверждённом качестве замены – дешёвые подделки часто имеют нестабильную производительность, низкую герметичность игольчатого клапана или несоответствующий материал корпуса, что ведёт к ускоренному износу, повышенному расходу топлива и ошибкам ЭБУ (например, P0171, P0204).

Ключевые аспекты для сравнения

Ресурс эксплуатации: Оригинал рассчитан на 100-150 тыс. км. Качественные аналоги (Bosch, Siemens VDO, JS Asakashi) приближаются к этому показателю, тогда как бюджетные варианты редко превышают 30-50 тыс. км.
Гарантии и тестирование: Оригинальные форсунки проходят стендовые испытания на герметичность и производительность. При выборе аналога требуйте протоколы тестов от продавца.
Совместимость с топливом: Китайские аналоги иногда не адаптированы под российское топливо – страдает износостойкость уплотнений и фильтрующей сетки.

Критерий	Оригинал	Качественный аналог	Бюджетный аналог
Цена (за шт.)	4,500-6,000 руб.	2,000-3,500 руб.	800-1,500 руб.
Ресурс	100-150 тыс. км	70-120 тыс. км	20-50 тыс. км
Наличие сертификатов	Обязательно	Частично	Редко
Риск брака	Минимальный	Средний	Высокий

Рекомендация: Для длительной эксплуатации предпочтителен оригинал или проверенные аналоги премиум-сегмента. Если бюджет ограничен – выбирайте аналоги с документально подтверждёнными параметрами и гарантией возврата при несоответствии. Избегайте изделий без маркировки производителя и упаковки с признаками контрафакта.

Список источников

Официальная техническая документация Заволжского моторного завода (ЗМЗ)
Руководство по ремонту и техническому обслуживанию автомобилей ГАЗ с двигателями ЗМЗ-406
Специализированные автомобильные форумы (клубы владельцев автомобилей ГАЗ, Волга)
Технические статьи и обзоры в автомобильных изданиях
Онлайн-каталоги автозапчастей (Exist.ru, AutoDoc и др.)
Протоколы испытаний форсунок в сертифицированных лабораториях
Отчёты о диагностике топливных систем двигателей ЗМЗ-406 от автосервисов
Технические бюллетени и сервисные мануалы производителей форсунок (Bosch, Siemens)

Состояние форсунки	Сопротивление (Ом)	Влияние на двигатель
Норма	12.0 - 16.0 (≈14.0)	Корректная работа
Обрыв/Частичный обрыв	>16.0 (∞)	Не работает цилиндр
Межвитковое замыкание	<12.0	Перегрев, риск выхода ЭБУ
Сильный разброс в комплекте	Разница >1.0	Неравномерность работы, вибрация
