Функция расширительного бачка - компенсация объёмных изменений жидкости
Статья обновлена: 18.08.2025
Система охлаждения двигателя критически важна для стабильной работы автомобиля. Она защищает агрегат от перегрева, поддерживая оптимальный температурный режим. Центральную роль в этом процессе играет охлаждающая жидкость, циркулирующая по каналам двигателя и радиатора.
При нагревании жидкость значительно расширяется в объеме. Без специальной емкости это неизбежно привело бы к повышению давления в системе сверх нормы, повреждению патрубков, радиатора или других компонентов. Именно здесь необходим расширительный бачок.
Он служит резервуаром для излишков нагретой жидкости, принимая её при расширении. При последующем остывании двигателя бачок возвращает жидкость обратно в систему. Это обеспечивает постоянное заполнение контура и стабилизирует давление. Кроме того, бачок помогает выводить воздух из системы, предотвращая образование воздушных пробок.
Сброс избыточного давления через клапан крышки
При нагреве охлаждающая жидкость расширяется, создавая в системе избыточное давление. Это давление необходимо контролировать, чтобы предотвратить повреждение патрубков, радиатора или блока двигателя. Крышка расширительного бачка оснащена специальным двухклапанным механизмом, играющим ключевую роль в регулировке.
Основной клапан крышки настроен на определённое давление срабатывания (обычно 0.9 - 1.1 бар для большинства автомобилей). Когда давление в системе превышает это значение, пружина клапана сжимается. Избыток пара и горячей жидкости через открывшийся клапан поступает по сливной трубке в резервную камеру расширительного бачка, снижая давление до безопасного уровня.
Принцип работы и защитные функции
Сброс давления клапаном выполняет несколько критически важных задач:
- Защита от разгерметизации: Предотвращает разрыв слабых элементов системы (радиатора, патрубков, прокладок) из-за чрезмерного давления.
- Повышение температуры кипения: Благодаря создаваемому давлению температура кипения охлаждающей жидкости увеличивается (до ~120°C вместо 100°C), что повышает эффективность охлаждения и предотвращает парообразование в критических режимах работы двигателя.
- Компенсация вакуума: При остывании двигателя жидкость сжимается, создавая разрежение. В этот момент открывается второй (вакуумный) клапан в крышке, впуская жидкость из бачка обратно в систему. Это исключает смятие патрубков и обеспечивает постоянное заполнение контура.
Исправность клапана крышки напрямую влияет на стабильность работы системы охлаждения. Закипание антифриза, течи на соединениях или деформация бачка часто вызваны его неработоспособностью. Регулярная проверка и своевременная замена крышки - обязательная часть обслуживания.
Предотвращение выброса охлаждающей жидкости наружу
При нагреве двигателя охлаждающая жидкость расширяется, увеличиваясь в объёме. Без расширительного бачка избыточному давлению некуда деться, что приводит к критическому росту нагрузки на герметичные соединения системы – патрубки, радиатор, помпу, прокладки.
Расширительный бачок принимает излишки разогретой жидкости, сбрасывая избыточное давление через клапан в крышке. Это исключает разрыв шлангов или радиатора, а также выдавливание тосола/антифриза через слабые точки контура, например, под пробкой радиатора или соединениях патрубков.
Принцип работы и защитные функции

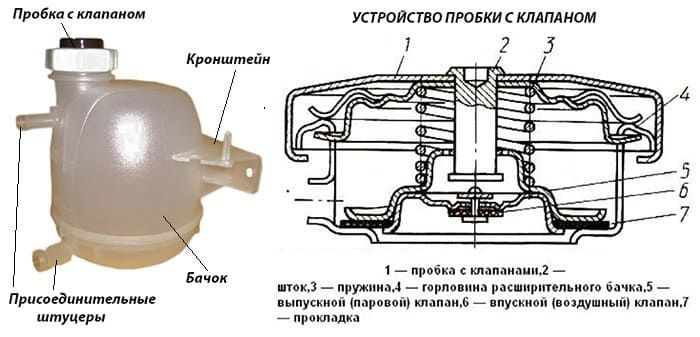

Двухэтапный клапан крышки бачка играет ключевую роль:
- При нагреве: Когда давление превышает норму (обычно 0.9-1.1 бар), открывается выпускной клапан, стравливая пар и излишки жидкости в бачок.
- При остывании: При падении давления ниже атмосферного в системе открывается впускной клапан, засасывая жидкость из бачка обратно, предотвращая образование вакуума и деформацию элементов.
Таким образом, бачок выполняет роль буферной ёмкости и гидрозатвора, обеспечивая:
- Стабильность рабочего давления в контуре охлаждения.
- Автоматическую компенсацию объёма жидкости при температурных колебаниях.
- Нулевой контакт горячего тосола/антифриза с атмосферой, что минимизирует испарение и окисление.
| Без бачка | С бачком |
|---|---|
| Выброс жидкости через пробку радиатора | Излишки поступают в бачок |
| Образование воздушных пробок | Постоянное заполнение системы |
| Коррозия из-за контакта с кислородом | Замкнутый цикл без окисления |
Возврат антифриза в радиатор при остывании двигателя
После остановки двигателя начинается процесс его остывания, сопровождающийся уменьшением объема охлаждающей жидкости. Без компенсирующего элемента это вызвало бы образование разрежения (вакуума) в контуре системы охлаждения.
Расширительный бачок предотвращает негативные последствия сжатия антифриза. Он выступает резервной емкостью, откуда жидкость возвращается в основной контур по мере остывания и сжатия. Это исключает подсос воздуха через соединения или радиатор, который неизбежно возник бы при падении давления ниже атмосферного.
Принцип работы при остывании
Последовательность восстановления объема выглядит следующим образом:
- Снижение температуры двигателя приводит к уменьшению объема антифриза в рубашке охлаждения и радиаторе.
- В системе создается отрицательное давление (разрежение).
- Под действием перепада давлений антифриз из расширительного бачка через клапан в его пробке поступает в основной контур системы.
- Уровень жидкости в бачке снижается, заполняя освободившееся пространство в радиаторе и магистралях.
Ключевые последствия отсутствия возврата:
- Подсос воздуха через соединения шлангов, прокладки или радиатор.
- Формирование воздушных пробок, нарушающих циркуляцию и теплоотвод.
- Риск деформации тонкостенных элементов (радиатор, патрубки) из-за вакуума.
- Повышенная склонность к перегреву при последующем запуске из-за снижения эффективности системы.
| Состояние системы | Роль бачка |
| Прогрев (расширение) | Прием излишков антифриза |
| Остывание (сжатие) | Восполнение объема в контуре |
Таким образом, обратная подача жидкости из бачка гарантирует постоянную заполненность системы, предотвращает завоздушивание и обеспечивает стабильность теплового режима при последующих запусках.
Удаление воздушных пробок из контура охлаждения
Расширительный бачок выполняет ключевую роль при удалении воздушных пробок из системы охлаждения. Поскольку он расположен в самой высокой точке контура, воздух естественным образом стремится подняться и скапливается именно в его верхней части, а не в радиаторе или головке блока цилиндров. Это предотвращает образование завоздушенных зон в критически важных узлах двигателя.
Конструкция бачка с горловиной выше уровня патрубков обеспечивает простой механизм стравливания воздуха. При открытии крышки на прогретом двигателе (с соблюдением мер безопасности!) воздушные пузыри выходят наружу через переливной шланг или горловину. Современные системы часто оснащаются автоматическими воздухоотводчиками в крышке бачка, которые постепенно удаляют газы при работе двигателя без вмешательства пользователя.
Процедура удаления воздуха
Для принудительного удаления пробок используют следующие методы:
- Прогрев с открытой крышкой: Запуск двигателя на холостом ходу без крышки расширительного бачка до начала циркуляции антифриза и выхода пузырей.
- Принудительная прокачка: Поочередное сжатие патрубков радиатора и печки для вытеснения воздуха к бачку.
- Использование наклонных плоскостей: Заезд передком автомобиля на эстакаду для создания уклона, облегчающего выход воздуха через горловину.
| Признак пробки | Последствия |
| Перегрев двигателя | Локальный перегрев ГБЦ, риск деформации |
| Холодная печка | Отказ отопителя из-за отсутствия циркуляции |
| Бульканье в бачке | Кавитация помпы, ускоренный износ |
Регулярная проверка уровня антифриза в холодном двигателе и своевременное удаление воздуха через расширительный бачок – обязательные условия для предотвращения перегрева и обеспечения стабильной работы системы охлаждения.
Контроль уровня жидкости без вскрытия системы
Расширительный бачок обеспечивает визуальный мониторинг охлаждающей жидкости через прозрачные стенки или с помощью меток MIN/MAX. Благодаря полупрозрачному пластику и контрастному цвету тосола (чаще жёлтого, зелёного или красного) водитель мгновенно оценивает объём без контакта с горячими или находящимися под давлением элементами. Это исключает необходимость открывать пробку радиатора или разбирать узлы системы для проверки.

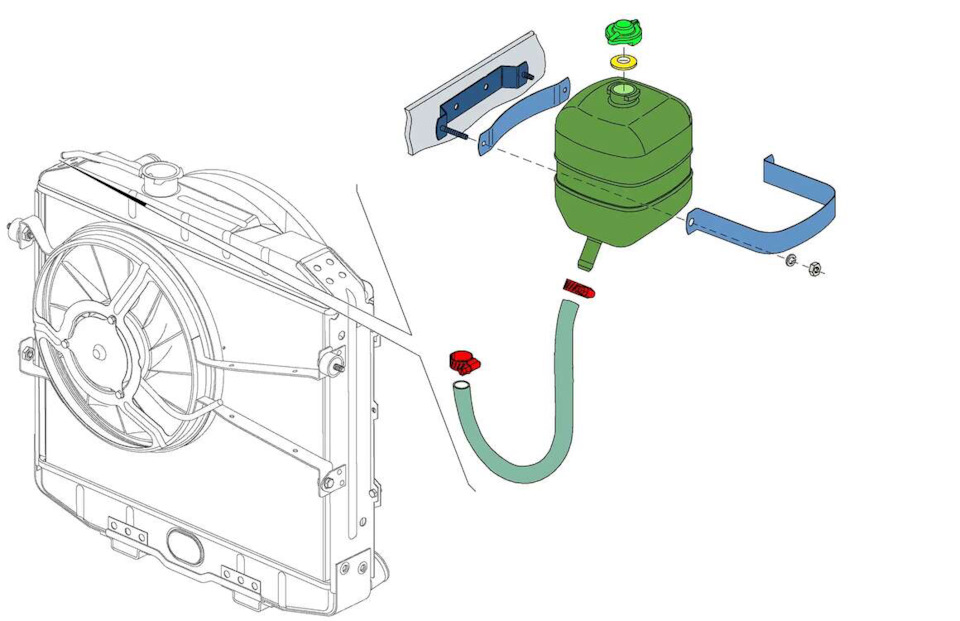

Конструкция бачка напрямую соединена с основным контуром через перепускные шланги, что гарантирует соответствие уровня в ёмкости общему количеству жидкости в системе. При нагреве двигателя излишки тосола автоматически поступают в бачок, а при остывании – возвращаются обратно, поддерживая стабильный объём. Таким образом, положение жидкости между метками MIN и MAX всегда отражает актуальное состояние охлаждающей системы.
Ключевые преимущества такого контроля
- Безопасность: Исключает риск ожогов паром или выбросом кипящего антифриза при проверке "на горячую".
- Оперативность: Для диагностики достаточно визуального осмотра – не требуются инструменты или демонтаж.
- Герметичность: Предотвращает попадание воздуха в контур при замерах, снижая риск воздушных пробок и коррозии.
| Тип контроля | Традиционный способ (без бачка) | С расширительным бачком |
|---|---|---|
| Процедура | Откручивание пробки радиатора/двигателя | Визуальный осмотр |
| Риск для пользователя | Высокий (давление, температура) | Отсутствует |
| Вероятность ошибки | Неточный замер, утечки после сборки | Минимальная (чёткие метки уровня) |
Важно: Проверку уровня следует проводить на холодном двигателе, так как при нагреве жидкость расширяется и показывает завышенное значение. Если уровень ниже MIN – требуется доливка идентичного по спецификации антифриза через горловину бачка.
Защита от обезвоживания при длительной работе мотора
При интенсивной эксплуатации двигателя охлаждающая жидкость нагревается и расширяется, увеличиваясь в объёме. Без специальной ёмкости излишки теплоносителя вытеснялись бы через клапан пробки радиатора наружу, что приводило бы к необратимым потерям.
Расширительный бачок принимает избыток нагретого антифриза, предотвращая его выброс в атмосферу. При последующем остывании мотора жидкость сжимается, создавая разрежение в системе. Вакуумный клапан в крышке бачка открывается, возвращая накопленный теплоноситель обратно в контур охлаждения.
Ключевые функции защиты от потерь:
- Компенсация теплового расширения - аккумулирует излишки жидкости при нагреве без сброса
- Автоматическое восполнение - возвращает жидкость в систему при остывании через вакуумный клапан
- Герметизация контура - поддерживает рабочее давление, исключая испарение при кипении
| Без бачка | С бачком |
| Потеря жидкости через перелив | Сохранение избыточного объёма |
| Воздушные пробки после остывания | Автоматическое пополнение системы |
| Постоянный контроль уровня | Стабильный объём теплоносителя |
Данный механизм полностью исключает необходимость ручного долива жидкости после каждого цикла нагрева-охлаждения, обеспечивая постоянную заполненность системы даже при экстремальных температурных нагрузках.

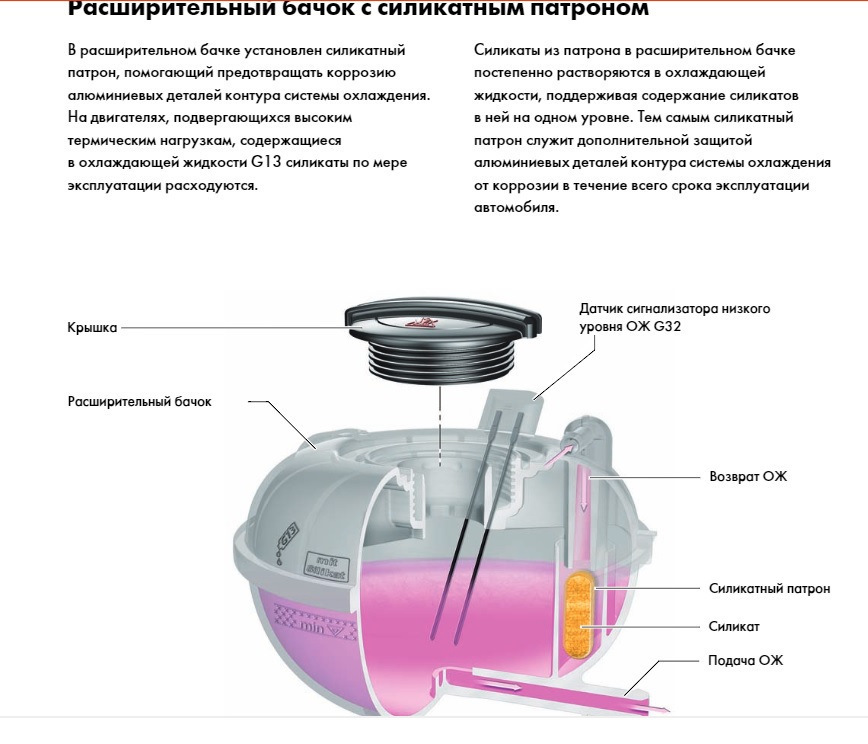

Снижение коррозии за счёт минимизации контакта с кислородом
Расширительный бачок играет ключевую роль в создании замкнутого, герметичного контура системы охлаждения. В правильно функционирующей системе с исправной крышкой радиатора (или крышкой расширительного бачка, выполняющей функцию клапана давления), бачок обеспечивает наличие постоянной воздушной подушки в своей верхней части.
Эта воздушная подушка принципиально важна: она отделена от основного объема охлаждающей жидкости и не участвует в ее циркуляции по рубашке охлаждения двигателя и радиатору. Таким образом, значительная часть жидкости постоянно находится в замкнутом объеме, где контакт с атмосферным кислородом сведен к минимуму.
Механизм защиты от коррозии
Кислород воздуха является одним из основных катализаторов коррозионных процессов металлических компонентов системы охлаждения (блок цилиндров, головка блока, радиатор, помпа, патрубки). Расширительный бачок, обеспечивая разделение фаз (жидкость/газ) и герметизацию системы, способствует:
- Ограничению поступления свежего кислорода: Герметичная крышка с клапанами давления/вакуума предотвращает постоянный подсос воздуха из атмосферы при каждом остывании двигателя.
- Снижению площади контакта жидкости с кислородом: Воздушная подушка в бачке статична и занимает минимально необходимый объем, уменьшая общую поверхность жидкости, контактирующую с газом, содержащим кислород.
- Сохранению защитных свойств антифриза: Ингибиторы коррозии в составе охлаждающей жидкости (тосола, антифриза) медленнее расходуются на борьбу с окислением, так как количество растворенного кислорода в жидкости меньше.
Следствием минимизации контакта охлаждающей жидкости с кислородом является существенное замедление коррозионных процессов. Это предотвращает:
- Образование ржавчины на стальных и чугунных деталях.
- Появление продуктов коррозии (оксидов, солей), которые циркулируют с жидкостью, действуя как абразив и засоряя тонкие каналы радиатора и водяной рубашки.
- Разрушение алюминиевых деталей (головка блока, радиатор) и пайки радиаторов.
- Ускоренный износ помпы из-за абразивного воздействия окислов.
- Снижение эффективности теплообмена из-за отложений продуктов коррозии и накипи на стенках.
- Потенциальные утечки и пробой прокладки головки блока цилиндров как следствие сильной коррозии.
