ГАЗ 3306 - подробный обзор
Статья обновлена: 18.08.2025

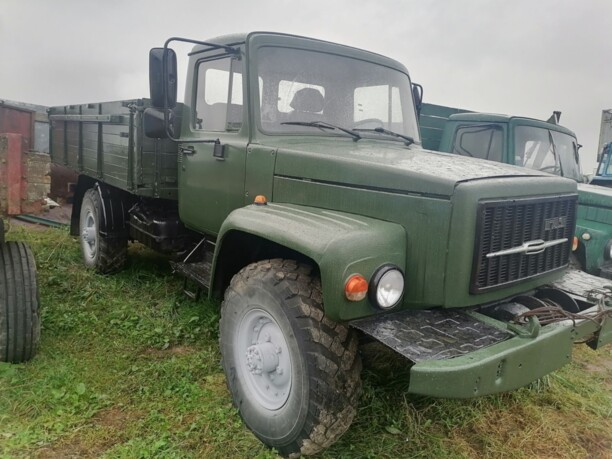

ГАЗ 3306 – легендарный советский и российский грузовик, прочно занявший свою нишу в истории коммерческого транспорта.
Эта модель, известная надежностью и неприхотливостью, десятилетиями оставалась рабочей лошадкой для малого бизнеса, сельского хозяйства и коммунальных служб.
В статье подробно разберем конструктивные особенности, модификации, технические характеристики и эксплуатационные нюансы этого заслуженного автомобиля.
Правила базового технического обслуживания ГАЗ 3306 своими руками
Регулярное техническое обслуживание (ТО) критически важно для поддержания работоспособности и безопасности ГАЗ 3306. Базовое ТО включает комплекс проверок, регулировок и замен расходных материалов согласно регламенту завода-изготовителя.
Соблюдение периодичности процедур предотвращает преждевременный износ узлов, снижает риск поломок в дороге и оптимизирует топливный расход. Работы проводятся на чистой, ровной площадке с использованием рекомендованных смазочных материалов и запчастей.
Ключевые операции ежедневного обслуживания (ЕО)
- Визуальный осмотр на наличие подтеков масла, охлаждающей жидкости, топлива.
- Контроль уровня: моторного масла (на холодном двигателе), охлаждающей жидкости, тормозной жидкости в бачке ГТЦ, жидкости ГУР.
- Проверка давления в шинах и состояния протектора.
- Тест работы световых приборов, сигнала, стеклоочистителей.
- Оценка эффективности торможения на старте движения.
Периодические операции (после пробега или времени)
- Замена моторного масла и фильтра: Каждые 10 000 км или 1 раз в год (использовать масло 15W-40, 20W-50).
- Обслуживание воздушного фильтра: Очистка – каждые 5 000 км, замена – каждые 20 000 км (сильная запыленность требует чаще).
- Топливный фильтр грубой/тонкой очистки: Замена каждые 15 000-20 000 км (слив отстоя из отстойника – каждое ТО).
- Регулировка клапанного зазора двигателя ЗМЗ-523: Каждые 15 000 км (холодный двигатель, зазор впуск/выпуск 0.25-0.30 мм).
- Проверка и долив охлаждающей жидкости: TOSOL А-40, контроль плотности ареометром перед зимой.
| Система | Контролируемый параметр | Норматив/Действие |
|---|---|---|
| Тормоза | Толщина накладок колодок | Замена при остатке менее 2 мм |
| Рулевое управление | Свободный ход руля | Не более 25° (регулировка зацепления сектор-червяк) |
| Аккумулятор | Плотность электролита | 1.27-1.29 г/см³ (зарядка при падении ниже) |
| Приводные ремни (генератор, ГУР) | Прогиб при нажатии | 10-15 мм с усилием 10 кгс (подтяжка при необходимости) |
Важные нюансы: При замене масла в КПП и мостах (80W-90, GL-5) сливайте отработку только на прогретом агрегате. Контролируйте момент затяжки болтов крепления колес (18-20 кгс·м). Любые работы с тормозной системой завершайте прокачкой для удаления воздуха.
Типовые неисправности ходовой части и методы их диагностики
Ходовая часть ГАЗ 3306 подвергается значительным нагрузкам, что приводит к характерным неисправностям. Наиболее распространённые проблемы включают износ шарниров подвески, деформацию элементов, нарушение регулировок и утечки в амортизаторах. Своевременное выявление дефектов критично для безопасности и предотвращения вторичных поломок.
Диагностика требует комплексного подхода: визуальный осмотр на подъёмнике, проверка люфтов, анализ характера износа шин и применение инструментальных методов. Особое внимание уделяется состоянию передней независимой подвески и задней рессорной системы, как наиболее нагруженных узлов.
Основные неисправности и способы выявления
Подвеска передних колёс:
- Износ шаровых опор – проверяется покачиванием монтировки под рычагом при вывешенном колесе. Допустимый люфт – не более 1.5 мм.
- Дефекты сайлент-блоков – визуальный контроль трещин резины, проверка продольным усилием ломика. Скрип при раскачке авто указывает на критичный износ.
- Разбитые подшипники ступиц – выявляются вращением колеса с рукой на стойке амортизатора (вибрация), горизонтальным покачиванием вывешенного колеса.
Задняя рессорная подвеска:
- Просадка или поломка рессор – замер расстояния от оси до рамы в ненагруженном состоянии. Разница между сторонами > 5% требует замены.
- Износ втулок стремянок – определяется по следам контакта с листами рессор, люфтом при поперечном воздействии.
Рулевое управление:
- Увеличенный свободный ход руля (более 10°) – регулировка выполняется после исключения износа рулевых тяг и маятникового рычага.
| Узел | Признак неисправности | Инструмент диагностики |
|---|---|---|
| Амортизаторы | Подтёки масла, отсутствие сопротивления при ручной раскачке | Визуальный осмотр, тест на раскачивание кузова |
| Рулевые наконечники | Стук на мелких неровностях, неравномерный износ шин | Покачивание тяг монтировкой, замер люфта |
| Колёсные подшипники | Гул при движении, нагревание ступицы | Контрольная вывеска колеса, термометр после пробега |
Обязательные этапы диагностики: Проверка давления в шинах и рисунка протектора, осмотр крепежа ответственных узлов (гайки стремянок, болты кронштейнов), оценка состояния защитных чехлов ШРУСов. При обнаружении одного дефекта рекомендуется проверить смежные узлы из-за взаимного влияния износов.
Особенности установки и эксплуатации дополнительного оборудования на ГАЗ 3306
Интеграция дополнительных систем требует учёта специфики конструкции шасси и электрических параметров базовой модели. Работы начинаются с анализа нагрузки на раму, проверки запаса мощности генератора (стандартно 80А) и пропускной способности проводки. Обязательна сверка с технической документацией для исключения конфликта с заводскими узлами, особенно в зонах крепления топливных/тормозных магистралей.
Эксплуатация предполагает регулярный контроль точек крепления оборудования и состояния электрокоммуникаций. Нагруженные модули (лебёдки, холодильные установки) требуют сокращённых межсервисных интервалов. При подключении через предохранительные блоки избегайте скруток – используйте клеммы с термоусадкой. Мощные потребители (>150Вт) запитывайте через реле с отдельным кабелем от АКБ.
Ключевые аспекты монтажа
- Силовые конструкции: Крепление кронштейнов только к лонжеронам рамы с демпфирующими прокладками. Запрещено сверление элементов подвески.
- Электропитание: Сечение проводов:
До 100Вт 1.5 мм² 100-500Вт 2.5-4 мм² Свыше 500Вт 6 мм² + реле - Топливные системы: При установке допбаков обязателен клапан-разделитель и дублирующая АЗС.
Эксплуатационные ограничения: Не превышайте разрешённую полную массу (до 7.5т для 3306). При постоянной работе спецоборудования (гидроманипуляторы, компрессоры) рекомендована установка масляного радиатора в трансмиссию. Мониторинг температуры генератора обязателен при использовании инверторов >1кВт.
- Тестирование после установки: замер токов утечки, проверка балансировки (для крышных модулей), контроль вибраций на холостом ходу и 2500 об/мин.
- Сезонное обслуживание: чистка контактов на разъёмах, затяжка хомутов воздуховодов (для систем отопления), замена O-колец гидравлики.
Выбор расходников и рабочих жидкостей для замены
Правильный подбор расходных материалов напрямую влияет на ресурс узлов ГАЗ 3306 и стабильность его эксплуатации. Использование некондиционных фильтров или неподходящих технических жидкостей провоцирует ускоренный износ двигателя, трансмиссии и тормозной системы, увеличивая риск дорогостоящего ремонта.
При выборе ориентируйтесь на спецификации производителя, условия эксплуатации (температурный режим, нагрузку) и репутацию бренда. Всегда сверяйте каталожные номера оригинальных запчастей с аналогами, обращая внимание на соответствие техническим требованиям для конкретных агрегатов автомобиля.
Критичные категории расходников
Моторное масло: Для двигателей ЗМЗ-5234/5231 применяйте полусинтетику 15W-40 (API CF-4/SG). Минимальный объем – 7.0 л. Для тяжелых условий (постоянная нагрузка, жаркий климат) предпочтительны синтетические составы 5W-40.
Трансмиссионные жидкости:
- КПП: Масло GL-4 (SAE 80W-85), 3.0 л
- Редуктор моста: GL-5 (SAE 85W-90), 3.2 л (передний), 3.8 л (задний)
- Раздатка: GL-5 (SAE 75W-90), 1.8 л
Фильтры (оригинальные номера):
- Масляный: ГАЗ-3307-1012005
- Воздушный: ГАЗ-3307-1109010-10
- Топливный грубой очистки: ГАЗ-3302-1117010
- Салонный: ГАЗ-32217-8122020
Прочие технические жидкости:
| Система | Тип жидкости | Объем |
|---|---|---|
| Тормозная | DOT-4 | 0.8 л |
| Охлаждения | Антифриз G12 (красный) | 15.0 л |
| ГУР | Dexron III | 1.5 л |
Дополнительные расходники: Ремень ГРМ (ГАЗ-560-1005110), тормозные колодки (передние ГАЗ-3307-3501010, задние ГАЗ-3307-3502010), свечи зажигания А17ДВРМ. Для систем с гидрокорректорами фар используйте специальную жидкость ГЖК вместо тормозной.
Список источников
При подготовке материалов о ГАЗ 3306 использовались проверенные технические и исторические источники. Основное внимание уделялось официальной документации и экспертным публикациям.
Ниже представлен перечень ключевых материалов, содержащих детальную информацию о конструкции, модификациях и эксплуатации данной модели.
- Официальное руководство по ремонту ГАЗ 3306 - Издательство Горьковского автозавода
- Грузовые автомобили ГАЗ: модельный ряд 1990-2010 - Автомобильный справочник "Транспорт"
- Технический каталог запасных частей ГАЗ 3306 - Издательство "За рулём"
- Архивные материалы из фондов Музея истории ГАЗ
- Статья "Эволюция семейства ГАЗонов" в журнале Коммерческий транспорт №4/2018
- Отчеты испытаний НИИ Автомобильного транспорта (НИИАТ) по проходимости
- Сборник технических нормативов "ТО и ТР коммерческого автотранспорта"
- Патентная документация на узлы трансмиссии ГАЗ 3306 (Роспатент)
