ГБО 2 поколения - как настройка оборудования снижает расход топлива
Статья обновлена: 18.08.2025
Рост цен на топливо заставляет автовладельцев искать эффективные способы снижения расходов. Газобаллонное оборудование второго поколения (ГБО 2) остается популярным решением благодаря доступности и окупаемости. Ключ к максимальной экономии – точная настройка электронного редуктора и дозатора топливной смеси.
Современные методы калибровки ГБО 2 позволяют оптимизировать расход газа до 15-20% без потери мощности двигателя. Правильная регулировка синхронизирует работу газовой и бензиновой систем, минимизируя перерасход и продлевая ресурс силового агрегата.
Инновационные подходы к настройке обеспечивают стабильную работу мотора на любых режимах – от холостого хода до максимальных нагрузок. Профессиональная корректировка параметров смесеобразования раскрывает весь потенциал экономии, заложенный в газовом оборудовании.
Калибровка дозатора для оптимального состава смеси
Калибровка дозатора газа в ГБО 2 поколения выполняется для точной дозировки пропан-бутановой смеси во впускной коллектор. Основная цель – достижение стехиометрического соотношения газа и воздуха (1:14.7), при котором обеспечивается максимальная эффективность сгорания. Регулировка осуществляется механическим винтом на редукторе-испарителе, влияющим на пропускную способность газового контура.
Точная настройка предотвращает обеднение или обогащение смеси, что напрямую сказывается на расходе топлива и динамике двигателя. Неправильная калибровка приводит к повышенному потреблению газа, «хлопкам» во впускном тракте и прогоранию клапанов. Контроль корректности регулировки выполняется по показаниям газоанализатора или диагностического сканера.
Алгоритм калибровки
- Прогрев двигателя до рабочей температуры (80-90°C) на бензине
- Переключение на газовое топливо и стабилизация холостых оборотов (800-950 об/мин)
- Поэтапное вращение регулировочного винта дозатора:
- Поворот против часовой стрелки – обогащение смеси
- Поворот по часовой стрелке – обеднение смеси
- Фиксация положения винта при достижении:
Параметр Нормальное значение CO в выхлопе 0.1-0.9% λ (лямбда-зонд) 0.98-1.02
После базовой настройки обязательна проверка в режимах нагрузки: при плавном разгоне до 3000 об/мин не должно наблюдаться «провалов» тяги или детонации. Для высокооборотистых моторов дополнительно корректируется шаг дозатора с учетом давления в редукторе (0.9-1.4 атм).
Настройка холостого хода на газовом режиме
Корректировка оборотов холостого хода при работе на газе – критически важный этап настройки ГБО 2 поколения. Нестабильная работа двигателя на холостом ходу после переключения с бензина сигнализирует о необходимости регулировки газового редуктора и дозатора. Типичные симптомы некорректной настройки включают плавающие обороты, самопроизвольную остановку двигателя или вибрацию.

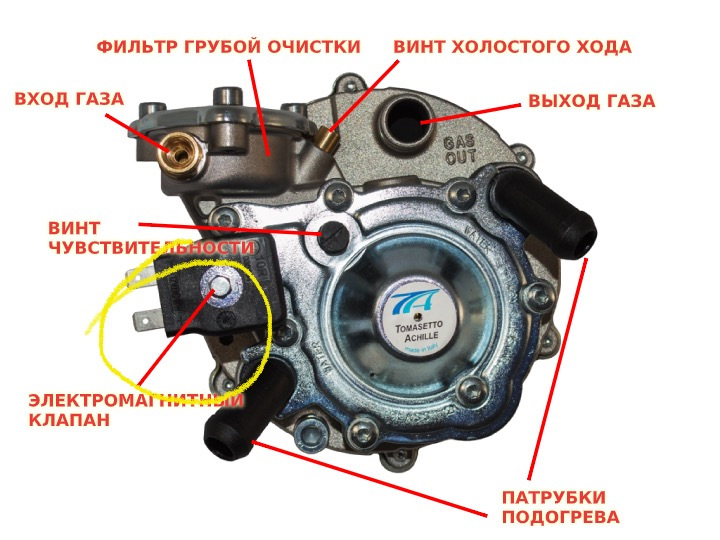

Основная регулировка выполняется вращением винта холостого хода на редукторе (маркируется "ХХ" или "Idle"). Для точной калибровки требуются базовые условия: полностью прогретый двигатель (80–90°C), отключенные энергопотребители (фары, кондиционер), исправные свечи зажигания и воздушный фильтр. Процесс требует последовательности действий и контроля параметров.
Пошаговый алгоритм настройки
- Прогрейте двигатель на бензине до рабочей температуры.
- Переключите ГБО в газовый режим и дайте поработать 2–3 минуты.
- Подключите тахометр (если штатный недостаточно точен).
- Медленно вращайте винт холостого хода на редукторе:
- По часовой стрелке – увеличение оборотов,
- Против часовой – снижение оборотов.
- Добейтесь устойчивых оборотов в диапазоне 750–850 об/мин (согласно спецификации авто).
- Проверьте реакцию на резкое открытие/закрытие дросселя – двигатель должен быстро возвращаться к стабильным оборотам.
Ключевые параметры для контроля:
| Параметр | Нормальное значение | Отклонение |
| Обороты ХХ | 750–850 об/мин | ±50 об/мин от нормы авто |
| Состав смеси (по лямбда-зонду) | λ ≈ 1.0 | Плавание показаний |
| Разница ХХ бензин/газ | ≤ 50 об/мин | Скачки при переходе |
При излишне обогащенной смеси (черный нагар на свечах) винт ХХ закручивают, при обедненной (хлопки во впуск, перегрев) – откручивают. Финишная подстройка осуществляется винтом чувствительности на дозаторе для устранения "провалов" при сбросе газа. Важно! Настройка проводится после базовой калибровки давления газа и чувствительности дозатора.
Адаптация угла опережения зажигания
При переходе на газовое топливо требуется корректировка угла опережения зажигания (УОЗ), так как скорость горения метана/пропан-бутана на 20-30% ниже, чем у бензина. Недостаточное опережение приводит к неполному сгоранию смеси, падению мощности и перегреву клапанов. Для компенсации этого эффекта в ГБО 2 поколения реализуется ручная или автоматическая адаптация УОЗ.
Механические вакуумные корректоры – базовое решение – изменяют угол через вакуумную диафрагму, подключенную к впускному коллектору. Электронные эмуляторы (например, AEB или STAG) интегрируются в цепь датчика положения распределительного вала, искусственно смещая сигнал на 3-15°. Оптимальное значение подбирается экспериментально по детонации и температуре выхлопа.
Ключевые аспекты настройки
- Тип корректора: вакуумный (простой, но менее точный) vs. электронный (программируемый, с гибкой калибровкой).
- Величина коррекции: +3° для пропан-бутана, +8-12° для метана при нагрузках выше 2500 об/мин.
- Контрольные параметры: отсутствие детонации, стабильный холостой ход, температура выпускного коллектора ≤650°C.
| Параметр | Бензин | Газ (без коррекции) | Газ (с коррекцией) |
|---|---|---|---|
| УОЗ на холостом ходу | 8-10° | 8-10° | 12-15° |
| УОЗ при 3000 об/мин | 28-32° | 28-32° | 35-40° |
| Температура выхлопа | 450-500°C | 550-650°C | 480-520°C |
Электронные эмуляторы позволяют программировать нелинейную коррекцию: минимальное смещение на холостом ходу (+2-3°) и прогрессивное увеличение до +15° в зоне максимального крутящего момента. Вакуумные системы ограничены линейной зависимостью от разрежения во впуске.
- Зафиксировать заводские показатели УОЗ на бензине через диагностический сканер.
- Установить корректор с базовой настройкой (+5-6° для пропана).
- Провести тест-драйв с контролем детонации (стетоскоп/датчик) и замерами температуры выпускного коллектора.
- Корректировать угол шагами по 1-2° до исчезновения детонации и стабилизации температур.
Коррекция параметров по показаниям лямбда-зонда
Лямбда-зонд анализирует содержание кислорода в выхлопных газах, передавая данные в электронный блок управления ГБО. Эти показания являются ключевыми для формирования оптимального соотношения газовоздушной смеси. Система второго поколения использует сигнал с штатного кислородного датчика автомобиля для динамической коррекции подачи метана или пропан-бутана.
Калибровка редуктора и форсунок выполняется на основе обратной связи от лямбда-зонда, что позволяет поддерживать стехиометрический баланс смеси (λ≈1). Регулировка осуществляется через изменение длительности впрыска газа, давления в рейке или коэффициента коррекции в прошивке газового контроллера. Без точной синхронизации с показаниями датчика неизбежен перерасход топлива и повышенный износ катализатора.
Критерии точной настройки
Эффективная коррекция требует соблюдения условий:
- Исправность самого лямбда-зонда и его нагревательного контура
- Отсутствие утечек в выпускном тракте до датчика
- Стабильное напряжение бортовой сети (12.8-14.4В)
Оптимальные параметры регулировки:
| Показатель | Диапазон |
| Время реакции системы | 0.8-1.2 сек |
| Амплитуда сигнала λ-зонда | 0.1-0.9V |
| Частота переключений | ≥8 циклов/мин |
Процедура калибровки включает:
- Прогрев двигателя до рабочей температуры (80-90°C)
- Анализ исходных показаний через диагностический сканер
- Пошаговую коррекцию коэффициента топливной карты
- Валидацию изменений на разных режимах работы ДВС
Важно: При некорректных показаниях датчика система переходит на усреднённые топливные карты, что увеличивает расход на 12-15%. Регулярная проверка сигнала лямбда-зонда – обязательный этап сервисного обслуживания ГБО.
Регулировка чувствительности вакуумного привода
Вакуумный привод в ГБО 2 поколения управляет переключением между топливными режимами, реагируя на разрежение во впускном коллекторе. Чувствительность определяет скорость и точность срабатывания механизма при изменении нагрузки на двигатель. Оптимальная настройка исключает задержки переключения, обеспечивая своевременный переход с бензина на газ.
Некорректная регулировка приводит к перерасходу топлива: избыточная чувствительность вызывает ложные срабатывания и колебания холостого хода, а недостаточная – запаздывание переключения под нагрузкой. Точная калибровка балансирует скорость реакции привода с рабочими параметрами двигателя, минимизируя газопотребление.
Процедура настройки
- Прогрейте двигатель до рабочей температуры, переключите ГБО на газовый режим
- Найдите регулировочный винт чувствительности на корпусе вакуумного привода
- Заведите мотор, отслеживая поведение системы на холостом ходу
- Плавно вращайте винт:
- По часовой стрелке – повышение чувствительности (ускорение срабатывания)
- Против часовой стрелки – снижение чувствительности (замедление реакции)
- Добейтесь стабильных оборотов холостого хода без колебаний
- Проверьте реакцию при резком нажатии/сбросе педали газа
Контролируйте герметичность вакуумных магистралей – утечки воздуха искажают показания. После регулировки протестируйте авто в режимах: городской трафик, трасса, подъем в гору. Корректная настройка экономит 5-8% топлива за счет синхронизации работы привода с оборотами двигателя.
| Симптом | Причина | Метод коррекции |
|---|---|---|
| Дергание при переключении | Избыточная чувствительность | Вращать винт против часовой стрелки |
| Запаздывание перехода на газ | Недостаточная чувствительность | Вращать винт по часовой стрелке |
| Плавающие холостые обороты | Воздушные подсосы или крайние значения настройки | Проверить патрубки, отрегулировать до среднего положения |
Проверка герметичности газовой магистрали
Утечка газа создаёт опасность возгорания и снижает эффективность работы ГБО 2 поколения. Регулярная проверка герметичности всех соединений – обязательная процедура перед запуском системы и во время технического обслуживания. Негерметичность магистрали приводит к перерасходу топлива и некорректному формированию газовоздушной смеси.
Обнаружение утечек выполняется при выключенном двигателе и закрытом магистральном вентиле. Основной метод – нанесение мыльного раствора на места соединений: штуцеры, редуктор, форсунки, муфты и стыки трубопроводов. Образование пузырей указывает на проблемный участок. Альтернативный способ – использование специализированного газоанализатора.
Ключевые точки контроля и действия при обнаружении утечки
- Критические зоны:
- Соединения редуктора-испарителя с магистралью
- Места крепления газовых форсунок
- Участки ввода трубок через кузов (антивибрационные втулки)
- Запорная арматура и муфты
- Порядок устранения:
- Сбросить остаточное давление в системе через магистральный клапан
- Подтянуть соединения динамометрическим ключом с усилием, указанным производителем
- Повторно нанести мыльный раствор для проверки
- При сохранении утечки – заменить уплотнители или повреждённый участок трубопровода
| Тип соединения | Рекомендуемый момент затяжки (Нм) | Тип уплотнителя |
|---|---|---|
| Медная трубка (гайка-штуцер) | 14-16 | Медное кольцо (одноразовое) |
| Фитинг клапана баллона | 30-35 | Фторопластовая нить |
| Шланг высокого давления | 18-20 | Конусная втулка (евроадаптер) |
Важно: Никогда не используйте открытый огонь для поиска утечек! После ремонта обязательна повторная проверка герметичности перед запуском газовой системы. Пренебрежение этим правилом увеличивает риски эксплуатации ГБО и сводит на нет экономию топлива.
Диагностика электронного блока управления (ЭБУ)
Диагностика ЭБУ газобаллонного оборудования 2 поколения – критически важный этап для корректной работы системы и достижения заявленной топливной экономии. Блок управления непрерывно анализирует сигналы от датчиков (кислорода, температуры, давления газа), корректируя подачу топлива и момент переключения между видами топлива. Без регулярной диагностики даже правильно установленное ГБО может демонстрировать повышенный расход или нестабильную работу двигателя.
Процедура включает аппаратное сканирование блока на наличие ошибок в памяти, а также проверку соответствия рабочих параметров (время впрыска, коррекция смеси, напряжение на форсунках) заводским настройкам. Отклонения свидетельствуют о неисправностях датчиков, механическом износе компонентов или некорректной калибровке. Особое внимание уделяется анализу лямбда-регулирования – ключевого параметра для оптимизации сгорания газовоздушной смеси.
Ключевые этапы диагностики
- Считывание кодов ошибок: Использование диагностического сканера для выявления сохранённых в ЭБУ неисправностей (например, обрыв цепи датчика температуры или некорректный сигнал лямбда-зонда).
- Анализ текущих данных: Мониторинг в реальном времени:
- Показания датчиков (MAP, температуры редуктора, положения дросселя).
- Время впрыска газа и бензина.
- Коррекция топливоподачи по цилиндрам.
- Проверка калибровок: Сверка настроек карты впрыска газа с эталонными значениями для конкретной модели двигателя и редуктора.
- Тест исполнительных механизмов: Контроль работы электроклапанов газовых магистралей и переключения видов топлива.
Таблица: Типовые параметры ЭБУ ГБО 2-го поколения
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Напряжение на датчике давления газа | 0.5–4.5 В (зависит от нагрузки) | Постоянное значение 0 В или 5 В |
| Коррекция смеси (Short Term Fuel Trim) | ±5% | Стабильные +10% и более (обеднение) |
| Время переключения топлива | 1–5 секунд (прогретый ДВС) | Задержки свыше 10 секунд |
По результатам диагностики выполняется адаптивная регулировка: коррекция карты впрыска для компенсации износа форсунок, изменения качества газа или сезонных колебаний температуры. Точная настройка позволяет синхронизировать работу ЭБУ ГБО со штатным контроллером двигателя, минимизируя расход и предотвращая детонацию. Регулярная диагностика (рекомендуется каждые 10 000 км) – залог долговечности системы и стабильной экономии топлива.
