Где искать реле стартера в машине и как его проверить

Статья обновлена: 18.08.2025

Реле стартера – критически важный компонент системы запуска двигателя, выполняющий роль высокоамперного переключателя. При повороте ключа зажигания именно это реле замыкает цепь питания мощного электродвигателя стартера. Неисправность элемента проявляется полным отсутствием реакции стартера на запуск или характерными щелчками под капотом при попытке завести мотор.

Быстрое определение местоположения реле и самостоятельная проверка его работоспособности помогут диагностировать проблему запуска и сэкономить время на ремонте. Основные места поиска: монтажный блок реле и предохранителей в салоне, подкапотный блок или непосредственная близость к аккумулятору и стартеру.

Признаки неисправности реле стартера

Основным симптомом проблем с реле стартера служит полное отсутствие реакции автомобиля при повороте ключа зажигания в положение "старт". При этом могут работать приборная панель, фары и другие потребители электроэнергии, что исключает проблемы с аккумулятором.

Вторым характерным признаком являются повторяющиеся щелчки под капотом при попытке запуска двигателя. Эти звуки свидетельствуют о попытке реле замкнуть цепь, но из-за внутренних повреждений контактов удержание электрической дуги невозможно.

Дополнительные индикаторы поломки

Косвенные симптомы, часто сопровождающие выход реле из строя:

• Запах гари в моторном отсеке при длительном удержании ключа в положении "старт"
• Мигание фар или сильное падение яркости при попытке запуска
• Срабатывание стартера только после многократных попыток поворота ключа
• Залипание – продолжение работы стартера после отпускания ключа

Сравнение поведения системы запуска при исправном и нерабочем реле:

Симптом	Исправное реле	Неисправное реле
Звук при запуске	Один четкий щелчок + вращение стартера	Многократные щелчки или полная тишина
Реакция на поворот ключа	Мгновенное срабатывание	Задержка 2-3 секунды или отсутствие реакции
Работа световых приборов	Незначительное снижение яркости	Резкое потускнение или мигание

Важно! Перечисленные признаки могут также указывать на неисправности втягивающего реле, износ щеток стартера или обрыв проводки. Для точной диагностики требуется проверка управляющего напряжения на реле тестером.

Типичные симптомы отказа втягивающего реле

При неисправностях втягивающего реле проявляются характерные признаки, прямо указывающие на его поломку или износ. Эти симптомы возникают из-за нарушения электрических контактов, механических повреждений или износа обмотки внутри реле.

Важно отличать их от проблем со стартером или аккумулятором, хотя некоторые проявления могут быть схожи. Ниже перечислены ключевые индикаторы, требующие проверки реле.

• Щелчок без запуска двигателя: При повороте ключа слышен отчётливый щелчок реле, но стартер не вращает мотор.
• Отсутствие реакции стартера: Полная тишина при попытке запуска (нет щелчков, гула или вращения), несмотря на исправный аккумулятор.
• Заклинивание шестерни бендикса: Стартер вращается «вхолостую», не входя в зацепление с маховиком (слышен высокий гул без запуска).
• Неотключение стартера: Двигатель запустился, но стартер продолжает работать (слышен натужный рёв или жужжание).
• Периодические сбои: Стартер срабатывает через раз или требует многократных попыток поворота ключа.
• Искрение или запах гари: Появление дыма, запаха палёной изоляции или искр возле реле при запуске.

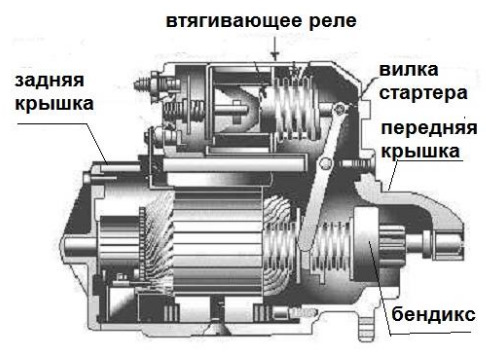

Основные функции втягивающего реле стартера

Втягивающее реле выполняет две ключевые задачи при запуске двигателя, объединяя механическое и электрическое воздействие на стартер. Его работа синхронизирует движение шестерни бендикса с подачей питания на электромотор стартера.

Без корректного функционирования этого узла стартер либо не провернет двигатель, либо будет работать "вхолостую" без зацепления с маховиком. Рассмотрим основные функции детально:

• Зацепление шестерни с маховиком
  При подаче напряжения на обмотку реле якорь втягивается, воздействуя через рычаг (вилку) на бендикс. Шестерня выдвигается и входит в зацепление с венцом маховика двигателя.
• Замыкание силовой цепи
  В крайнем положении якорь замыкает мощные контакты ("пятаки"), подавая ток от АКБ напрямую на электродвигатель стартера. Одновременно прекращает работать втягивающая обмотка – остается только удерживающая.
• Возврат в исходное состояние
  После запуска мотора и прекращения подачи напряжения, пружина возвращает якорь. Это размыкает силовые контакты (останавливая стартер) и отводит шестерню бендикса от маховика.

Принцип работы реле стартерного узла

Реле стартера выполняет функцию мощного электрического выключателя, управляющего подачей тока от аккумулятора к стартеру. При повороте ключа зажигания в положение "пуск" на управляющую обмотку реле поступает слабый ток, что инициирует его срабатывание.

Замыкание силовых контактов внутри реле создаёт электрическую цепь между АКБ и тяговым электродвигателем стартера. При этом исключается необходимость прокладки толстого кабеля через замок зажигания, защищая контакты от перегрузки.

Последовательность работы

1. Поворот ключа в положение "START" подаёт напряжение 12В на управляющую катушку реле.
2. Катушка генерирует магнитное поле, притягивающее металлический якорь.
3. Якорь механически замыкает две силовые клеммы ("B+" от АКБ и "S" на втягивающую обмотку стартера).
4. Через замкнутые контакты протекает ток 150-400А, активируя:
   • Втягивающее реле стартера
   • Электродвигатель с бендиксом
5. После запуска двигателя и отпускания ключа катушка обесточивается, пружина возвращает якорь, разрывая цепь питания стартера.

Элемент реле	Функция
Управляющая катушка	Создание магнитного поля для перемещения якоря при подаче 12В
Силовые контакты	Замыкание/размыкание цепи высокого тока между АКБ и стартером
Возвратная пружина	Размыкание контактов при прекращении подачи напряжения на катушку

Важно: Корректная работа зависит от чистоты контактов и целостности катушки. Подгорание силовых клемм вызывает падение напряжения, препятствующее запуску двигателя.

Место установки реле стартера в моторном отсеке

Реле стартера чаще всего располагается в подкапотном моторном отсеке автомобиля. Основной зоной его установки служит блок реле и предохранителей, который обычно находится вблизи аккумуляторной батареи, на передней панели со стороны водителя или вдоль щитка переднего крыла. В некоторых моделях реле может крепиться отдельно на кузовных элементах или кронштейнах.

Конкретное расположение варьируется в зависимости от марки и модели авто. Например, в отечественных ВАЗ-2110 оно размещено в монтажном блоке слева под капотом, а в Ford Focus – в основном блоке реле возле аккумулятора. Для точной идентификации следует свериться со схемой на крышке блока предохранителей или руководством по эксплуатации ТС.

Ключевые зоны поиска

• Центральный монтажный блок: Основное место в 80% автомобилей, часто маркируется как "Relay Box" или "Fuse Panel".
• Стена моторного щита: На вертикальной перегородке между салоном и двигателем.
• Возле аккумулятора: В отдельных моделях (Kia, Hyundai) блок крепится непосредственно на аккумуляторной площадке.
• Под воздушным фильтром: У некоторых внедорожников (Nissan Patrol) требует демонтажа воздуховода.

Визуально реле стартера выделяется корпусом кубической формы (3-5 см), 4-5 контактными выводами и маркировкой "ST", "S" или "Start". При поиске отслеживайте толстый провод, идущий от "+" аккумулятора – он ведет к силовым контактам реле.

Расположение реле стартера на автомобилях ВАЗ

На большинстве моделей ВАЗ (например, 2101-2107, "Классика") реле стартера расположено в моторном отсеке. Оно крепится на левом брызговике (со стороны водителя) рядом с аккумуляторной батареей и блоком предохранителей. Реле имеет квадратный или прямоугольный корпус с четырьмя контактами и обычно помечено маркировкой "Стартер" или "Реле стартера".

В современных моделях ВАЗ (Приора, Гранта, Калина, Веста) реле интегрировано в монтажный блок салона. Оно находится под панелью приборов со стороны водителя, за защитной крышкой. Для доступа необходимо открыть крышку блока предохранителей и найти реле согласно схеме на ее обратной стороне (часто позиция К3 или К5).

Как проверить реле стартера

Метод 1: Проверка срабатывания

1. Включите нейтральную передачу и затяните ручной тормоз
2. Попросите помощника повернуть ключ зажигания в положение "Старт"
3. Прислушайтесь к четкому щелчку из зоны расположения реле
4. Отсутствие щелчка указывает на неисправность реле или цепи управления

Метод 2: Прозвонка мультиметром

• Снимите реле с посадочного места
• Установите мультиметр в режим прозвонки (Ω)
• Проверьте сопротивление между контактами 85-86 (обмотка):

  Норма	60-90 Ом
  Обрыв	∞
  Короткое замыкание	0-5 Ом

• Подайте 12В на контакты 85-86 от АКБ: должен быть слышен щелчок
• Проверьте замыкание силовых контактов 30-87 при подаче напряжения

Где искать реле стартера на иномарках

На большинстве иномарок реле стартера располагается в монтажном блоке предохранителей и реле. Этот блок обычно находится в салоне автомобиля: под панелью приборов возле левой ноги водителя, за бардачком или в боковой части центральной консоли. В некоторых моделях блок может размещаться под капотом – рядом с аккумулятором или на стенке моторного отсека.

Для точного определения местоположения реле стартера необходимо воспользоваться руководством по эксплуатации конкретной модели. Если документация отсутствует, изучите схему на крышке блока предохранителей: реле стартера часто маркируется символами "Starter Relay", "Ignition Relay" или пиктограммой в виде спирали/моторчика. Альтернативный вариант – поиск по VIN-коду через онлайн-базы производителя.

Типичные места расположения в популярных марках

• Volkswagen, Audi, Skoda: блок под рулевой колонкой или в торпедо со стороны водителя
• Toyota, Nissan: подкапотный блок рядом с АКБ или салонный блок слева от руля
• Ford, Opel: центральный блок предохранителей под капотом либо за перчаточным ящиком
• Hyundai, Kia: салонный блок под панелью приборов или со стороны переднего пассажира

Реле стартера отличается от других реле характерными признаками: на корпусе обычно указана номинальная сила тока (30-40А), а контакты имеют маркировку 30 (постоянный +12В), 85 и 86 (управляющая цепь), 87 (выход на стартер).

Марка авто	Распространенное расположение	Особенности доступа
Renault	За защитной панелью под рулем	Требует снятия пластиковой накладки
Honda	Рядом с аккумулятором в черном боксе	Часто совмещено с главным реле
Mercedes-Benz	В блоке предохранителей задней части моторного отсека	Защитная крышка со схемой

При поиске учитывайте: в современных авто с системой "Start-Stop" может быть установлено дополнительное реле управления стартером, интегрированное в блок управления двигателем. В таких случаях требуется профессиональная диагностика.

Расположение реле стартера в блоке предохранителей

Реле стартера обычно интегрировано в монтажный блок предохранителей автомобиля. Его точное местонахождение зависит от марки и модели: у большинства машин блок расположен в салоне (под рулевой колонкой, в бардачке или возле ног водителя) или в подкапотном пространстве (часто рядом с аккумулятором или стенкой моторного щита).

Для идентификации реле стартера изучите схему на крышке блока предохранителей или руководство по эксплуатации авто. Ищите обозначения "Starter Relay", "Реле стартера", "SR", "50" или графический символ спирали/моторчика. Реле имеет стандартный прямоугольный корпус с 4-5 контактами и часто сидит в посадочном гнезде размером 2.5×3 см.

Проверка работоспособности реле стартера

Необходимые инструменты: мультиметр, провода-перемычки, контрольная лампочка на 12V. Перед проверкой убедитесь в заряженности АКБ и исправности проводки.

1. Визуальный осмотр: Извлеките реле из гнезда. Проверьте отсутствие оплавления корпуса, окислов на контактах и трещин.
2. Тест обмотки:
   • Переведите мультиметр в режим измерения сопротивления (Омы).
   • Подсоедините щупы к управляющим контактам (обычно маркированы цифрами 85 и 86).
   • Исправное реле покажет сопротивление 50-120 Ом. Отсутствие показаний укажет на обрыв обмотки.
3. Проверка силовых контактов:
   • Подайте +12V от АКБ на контакты 85 и 86 (плюс на 85, минус на 86).
   • В режиме "прозвонки" мультиметра проверьте контакты 30 и 87: при срабатывании реле они должны замкнуться (раздастся щелчок, сопротивление ≈0 Ом).
   • Без напряжения контакты 30-87 должны быть разомкнуты (сопротивление ∞).

Тип неисправности	Признаки	Проверка мультиметром
Обрыв обмотки	Отсутствие щелчка при подаче напряжения	Сопротивление между 85-86 = ∞
Замыкание обмотки	Реле перегревается	Сопротивление между 85-86 ≈0 Ом
Подгорание контактов	Стартер срабатывает через раз	Сопротивление между 30-87 >5 Ом при активации
Залипание контактов	Стартер крутит двигатель после отпускания ключа	Замкнуты 30-87 без подачи напряжения на 85-86

Если реле не прошло тесты, замените его на аналогичное по маркировке. При исправном реле и отсутствии запуска ищите неполадки в замке зажигания, проводке или самом стартере.

Поиск реле стартера под капотом возле аккумулятора

В большинстве автомобилей реле стартера расположено в моторном отсеке рядом с аккумуляторной батареей. Оно часто вмонтировано в общий блок реле и предохранителей, который крепится на стенке моторного щита или непосредственно на корпусе аккумуляторного отсека. Ищите компактную черную или серую коробочку прямоугольной формы с контактами на нижней части.

Конкретное местоположение зависит от марки авто: у некоторых моделей (например, Lada Vesta) блок размещен прямо над аккумулятором, у других (Renault Logan) – слева от него под пластиковой защитой. Для точной идентификации используйте сервисную книжку или найдите схему на крышке блока реле – ищите элемент с пометкой «Starter», «S», «50» или пиктограммой стартера.

Алгоритм поиска и проверки реле

1. Подготовка: Зафиксируйте автомобиль на ручнике, отключите зажигание.
2. Осмотр:
   • Снимите крышку блока реле/предохранителей возле АКБ
   • Сравните реле со схемой на крышке (обычно элемент на 20-40А)
   • Обратите внимание на маркировку: 30 (постоянный +), 85/86 (катушка), 87 (выход на стартер)

Метод проверки	Действия	Признаки неисправности
Щелчок	Поверните ключ в положение "пуск" при снятой крышке блока	Отсутствие характерного щелчка реле
Тест лампой	Подключите контрольку между контактом 87 и массой при запуске	Лампа не загорается при включении зажигания
Замена	Установите заведомо исправное реле с идентичной маркировкой	Стартер не срабатывает с новым реле

При обнаружении окисления контактов или трещин на корпусе реле подлежит замене. Помните: аналогичное реле часто используется в цепи топливного насоса – проверьте маркировку перед извлечением!

Идентификация реле стартера по схеме автомобиля

Электрическая схема автомобиля – основной инструмент для точного определения местоположения реле стартера. Она отражает все компоненты пусковой системы, их взаимосвязи и физическое расположение в монтажных блоках. Без схемы поиск может превратиться в хаотичную проверку всех реле под капотом.

Схему можно найти в руководстве по эксплуатации конкретной модели, на специализированных автофорумах, в сервисных мануалах (например, Haynes или Bentley), или через официальные электронные каталоги производителя (ETKA, Toyota TIS, GM SI). Ищите разделы "Starting System", "Engine Electrical" или "Power Distribution".

Ключевые этапы идентификации на схеме

• Поиск условного обозначения: Реле стартера обозначается прямоугольником с цифрой "30" (постоянный "+" от АКБ), "85" и "86" (управляющая катушка), "87" (выход на стартер).
• Прослеживание цепей: Найдите провод от замка зажигания (обычно метка "S" или "ST") – он ведёт к управляющим контактам реле (85/86). Цепь от АКБ (часто толстая линия с маркировкой "B+") должна идти через реле к стартеру.
• Сверка с легендой: Расшифруйте номер позиции реле (например, "R1", "K5") по списку компонентов на схеме. Этот номер соответствует реальному расположению в блоке предохранителей.
• Определение блока: Схема укажет, в каком монтажном блоке находится реле (под капотом, в салоне у ног водителя/пассажира, за бардачком).

Маркировка контактов на схеме	Назначение
30	Постоянное питание от АКБ (+12В)
85	Управляющий "-" (масса) от замка зажигания
86	Управляющий "+" от замка зажигания
87	Выход питания на втягивающее реле стартера

Важно: На некоторых моделях (особенно азиатских) реле стартера может называться "Main Relay" или "Starter Cut Relay" в легенде схемы. Всегда проверяйте его функциональную принадлежность по подключенным цепям.

Визуальное распознавание реле по маркировке

Реле стартера обычно располагается в монтажном блоке реле и предохранителей под капотом или в салоне автомобиля. Для точной идентификации ищите на корпусе реле или на крышке блока предохранителей специальные буквенно-цифровые обозначения, характерные именно для стартерной цепи.

Производители используют стандартизированные маркировки, облегчающие поиск. Наиболее распространенные обозначения нанесены на корпус реле или указаны на схеме под крышкой блока:

Основные виды маркировки

Маркировка	Расшифровка	Примечание
ST, STA	Starter	Самый распространенный вариант
START	Starter relay	Прямое указание функции
S	Starter	Сокращенное обозначение
50	Номер контакта стартера по DIN	Используется в электросхемах
K67	Типовой номер реле стартера	Цифра в маркировке может отличаться

Дополнительные ориентиры:

• Ищите крупногабаритное реле – стартерное обычно больше других из-за высоких токов
• Проверьте цвет корпуса – часто синий, черный или серый с белой маркировкой
• Наличие толстых силовых контактов (87 и 30) на разъеме

Если маркировка отсутствует или нечитаема, сверьтесь с руководством по ремонту вашего автомобиля. В разделе электросхем найдите элемент, управляющий цепью стартера – его расположение в блоке будет точно указано.

Отличия главного реле стартера от других реле

Главное реле стартера (тяговое реле, соленоид стартера) принципиально отличается от стандартных реле автомобиля своей конструкцией и функционалом. Оно не просто коммутирует цепь, а выполняет две ключевые задачи: подает мощный ток на электродвигатель стартера и механически вводит бендикс в зацепление с маховиком двигателя.

Обычные реле в бортовой сети (например, реле фар, топливного насоса или вентилятора) служат исключительно для дистанционного управления слаботочными сигналами. Они разрывают или замыкают электрическую цепь под действием управляющего напряжения с малой силой тока, защищая кнопки и выключатели от перегрузок, но не производят механических действий.

Ключевые различия

Основные отличия главного реле стартера от стандартных реле:

• Двойная функция: Комбинирует электрическую коммутацию силовой цепи (100-500 А) и механическое воздействие (перемещение вилки бендикса).
• Токовая нагрузка: Рассчитано на экстремально высокий пусковой ток (сотни ампер), тогда как обычные реле управляют цепями 10-40 А.
• Конструкция: Имеет втягивающую катушку и подвижный сердечник (якорь), связанный с рычагом бендикса. В стандартных реле используются только контактные группы.
• Типичное расположение: Смонтировано непосредственно на корпусе стартера, а не в общем монтажном блоке реле/предохранителей.

Критерий	Главное реле стартера	Стандартные реле
Основная задача	Подача тока на стартер + ввод бендикца	Только коммутация цепи
Ток нагрузки	100-500 А (пиковый)	5-40 А
Механизм работы	Электромагнит + механический привод	Контактная группа (без механики)
Типовое место установки	Корпус стартера	Блок реле/салон

Проверка тягового реле требует анализа оба аспекта работы: способности замыкать силовые контакты (испытание напряжением на управляющих клеммах) и корректности хода якоря (механический стук при срабатывании). Для обычных реле достаточно тестирования контактных групп мультиметром.

Нужные инструменты для проверки реле

Для диагностики реле стартера потребуется базовый набор инструментов, позволяющий безопасно проверить электрические параметры цепи. Основное внимание уделяется приборам для измерения напряжения и контроля целостности контактов.

Обязательно подготовьте средства индивидуальной защиты: изолированные перчатки и защитные очки. Работы выполняются при отсоединенной клемме аккумулятора во избежание короткого замыкания.

Инструмент	Назначение
Мультиметр	Замер напряжения на управляющих и силовых контактах, проверка сопротивления обмотки
Контрольная лампа 12V	Быстрая проверка наличия питания на клеммах реле и стартера
Провода-перемычки с зажимами «крокодил»	Подача напряжения напрямую на управляющий контакт для проверки срабатывания
Набор автомобильных отверток	Демонтаж защитных кожухов и креплений релейного блока
Пинцет или съемник реле	Извлечение реле из монтажного гнезда без повреждения контактов
Схема электрооборудования	Определение распиновки контактов реле конкретной модели авто

Подготовка мультиметра к тестированию

Установите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 0-20V. Это обеспечит точное считывание бортового напряжения автомобиля (12V). Проверьте состояние батареи мультиметра – слабый заряд искажает показания.

Подключите измерительные щупы: черный провод к разъёму COM (общий), красный – к гнезду VΩmA. Убедитесь в отсутствии повреждений изоляции проводов и надёжности контакта в разъёмах мультиметра.

Калибровка и настройка

Перед измерениями выполните:

• Короткое замыкание щупов: прикоснитесь наконечниками друг к другу. Экран должен показывать 0.00±0.02V. Отклонения указывают на загрязнение или окисление контактов.
• Проверку на известном источнике: замерьте напряжение на клеммах АКБ автомобиля. Значение должно соответствовать 12.6V (двигатель заглушен).

Режим мультиметра	Диапазон	Цвета щупов
DCV (постоянное напряжение)	0-20V	Красный: VΩmA, Чёрный: COM
Прозвонка/сопротивление	200Ω	Аналогично (для проверки обмотки)

Важно! При диагностике цепи стартера используйте только режим вольтметра для "прозвона" цепей под нагрузкой. Режим омметра применяйте исключительно при отключённом реле!

Набор инструментов для безопасного доступа

Для безопасной проверки реле стартера требуется минимальный набор инструментов, обеспечивающий защиту от короткого замыкания и травм. Основное внимание уделяется изоляции металлических поверхностей и предотвращению случайного контакта с токопроводящими элементами автомобиля. Работы проводятся только при отключенной минусовой клемме аккумулятора.

Обязательно используйте средства индивидуальной защиты: диэлектрические перчатки и очки предотвратят поражение током при работе с электроцепями. Убедитесь в отсутствии легковоспламеняющихся жидкостей рядом с зоной диагностики, особенно при проверке реле в моторном отсеке.

Основные инструменты

• Мультиметр – для замера напряжения и сопротивления
• Диэлектрические перчатки – класс защиты не ниже 1000V
• Тестовые провода с изолированными зажимами («крокодилы»)
• Комбинированный набор отверток (крестовые/шлицевые с изолированными рукоятками)

Дополнительные приспособления

1. Фонарик с противоударным корпусом
2. Автомобильный предохранитель-перемычка (15-20А)
3. Диэлектрический коврик или сухая деревянная подставка
4. Безопасный обжимной инструмент для проводов

Инструмент	Критичность	Альтернатива
Диэлектрические перчатки	Обязательно	Резиновые перчатки + изолента на запястья
Мультиметр	Обязательно	Контрольная лампа 12V
Перемычка для реле	Рекомендуется	Провод в изоляции с оголенными концами

Никогда не используйте поврежденные инструменты с треснувшей изоляцией. При проверке цепей управления стартером применяйте только провода с двойной изоляцией – стандартные «крокодилы» без защиты могут вызвать замыкание на массу.

Техника безопасности при работе с электрооборудованием

Работа с электросистемой автомобиля требует строгого соблюдения мер предосторожности для исключения риска поражения током, короткого замыкания или возгорания. Напряжение бортовой сети и сила тока способны нанести серьезные травмы, а неосторожные действия повредить дорогостоящие компоненты.

Перед любыми манипуляциями с реле стартера или проводкой обязательно отключите массу на аккумуляторе. Убедитесь в отсутствии металлических предметов (ключей, инструментов) на клеммах АКБ после отсоединения. Работайте только исправным инструментом с изолированными ручками.

Ключевые правила:

• Всегда снимайте отрицательную клемму АКБ перед проверкой реле или стартера. Исключение – диагностика напряжения на управляющем проводе, выполняемая крайне осторожно.
• Избегайте контакта оголенных проводов с кузовом или другими контактами – это вызывает КЗ и выгорание проводки.
• Не используйте поврежденные провода-перемычки для "прозвонки". Принудительное замыкание контактов реле допускается только диагностическим щупом с предохранителем.
• Не работайте при включенном зажигании или работающем двигателе (кроме специфических замеров).
• Исключите присутствие открытого огня и искр вблизи АКБ – пары электролита взрывоопасны.
• При проверке цепей под напряжением (например, управляющего сигнала) не касайтесь руками металлических частей щупов мультиметра.
• Обеспечьте хорошее освещение и вентиляцию рабочей зоны.

Отключение аккумулятора перед проверкой

Перед любыми манипуляциями с реле стартера обязательно отсоедините клеммы аккумуляторной батареи. Начинайте с отрицательной клеммы (обычно помечена «–» или черным цветом), используя гаечный ключ подходящего размера. После снятия «минуса» аналогичным образом снимите положительную клемму («+» или красного цвета). Изолируйте отсоединенные провода, исключив их случайный контакт с выводами АКБ.

Данная процедура предотвращает короткое замыкание при случайном касании инструментом металлических деталей автомобиля. Также она защищает электронные блоки управления от скачков напряжения при подключении измерительных приборов к реле. Убедитесь, что клеммы не контактируют с клеммниками АКБ или кузовом – для надежности отодвиньте провода в сторону.

Порядок безопасного отключения

1. Заглушите двигатель и извлеките ключ зажигания
2. Наденьте защитные очки и диэлектрические перчатки
3. Ослабьте гайку крепления отрицательной клеммы
4. Снимите клемму с вывода АКБ и зафиксируйте ее в отведенном положении
5. Повторите действия для положительной клеммы
6. Проверьте отсутствие контакта клемм с аккумулятором

Важно: При проверке реле мультиметром или контрольной лампой не подключайте АКБ обратно до завершения диагностики. Восстановите питание только после полной сборки цепи и визуального контроля соединений.

Проверка реле без снятия с автомобиля

Проверка реле стартера без демонтажа позволяет быстро локализовать неисправность в цепи запуска двигателя, исключая лишние операции по разборке. Этот метод диагностирует состояние контактов и катушки реле под реальной нагрузкой, не затрагивая другие компоненты системы.

Для проверки потребуется мультиметр в режиме вольтметра или контрольная лампа 12В. Автомобиль должен стоять на нейтральной передаче с включенным ручным тормозом, клеммы аккумулятора – чистыми и надежно закрепленными.

Пошаговая процедура диагностики

1. Поиск управляющих контактов: Найдите на реле два маломощных вывода (обычно обозначены цифрами 85 и 86). При выключенном зажигании напряжение на них отсутствует.
2. Проверка катушки реле:
   • Подсоедините щуп мультиметра/лампы к выводу 85
   • Второй щуп замкните на массу кузова
   • Поверните ключ в положение "Старт" – прибор должен показать 12В (лампа загорится)
3. Тест силовых контактов:

   Контакт	Проверка	Норма
   30 (постоянный + от АКБ)	Напряжение относительно массы	12В всегда
   87 (выход на стартер)	Напряжение при включенном зажигании	0В без старта, 12В при прокрутке

4. Диагностика неисправности:
   • Если на контакте 85 есть 12В при старте, но на выводе 87 напряжение не появляется – реле неисправно
   • При отсутствии напряжения на контакте 85 проверьте цепь от замка зажигания

Важно: При отсутствии мультиметра проверьте срабатывание реле по характерному щелчку при повороте ключа. Отсутствие щелчка при наличии 12В на катушке подтверждает поломку.

Метод простукивания корпуса реле

Данный способ применяется при подозрении на залипание контактов внутри реле стартера. Механическое воздействие на корпус помогает временно восстановить работоспособность устройства за счет вибрации, которая освобождает приварившиеся или закисшие контакты. Метод особенно актуален при характерных симптомах: щелчок реле без срабатывания стартера или полное отсутствие реакции при повороте ключа зажигания.

Простукивание является экстренным решением для запуска двигателя, но не заменяет полноценный ремонт. После успешного пуска мотора реле подлежит обязательной диагностике или замене, так как залипание контактов свидетельствует о его неисправности. Повторное использование поврежденного реле может привести к полному отказу стартера.

1. Обесточьте автомобиль – снимите клемму «минус» с аккумулятора для предотвращения короткого замыкания.
2. Определите местоположение реле в монтажном блоке (обычно под капотом или в салоне возле рулевой колонки), используя руководство по эксплуатации авто.
3. Попросите помощника повернуть ключ зажигания в положение «Пуск» (III) и удерживать его.
4. Легко постучите по корпусу реле металлическим инструментом (гаечным ключом, отверткой) или рукояткой отвертки. Удары должны быть частыми, но не сильными – достаточно 5-7 легких постукиваний.
5. Контролируйте реакцию стартера: если он начал вращаться после простукивания, контакты реле временно разомкнулись.

Меры предосторожности:

• Исключите сильные удары – пластиковый корпус реле может треснуть
• Не замыкайте контакты реле металлическим предметом – это опасно для электропроводки
• Не используйте метод постоянно – при первой возможности замените реле

Успешный запуск после простукивания	Стартер не сработал
Подтверждает неисправность реле	Указывает на проблемы со стартером, проводкой или АКБ

Важно: Если простукивание не дало результата, проверьте напряжение на управляющем контакте реле при пуске. Отсутствие 12V сигнализирует о неполадках в цепи зажигания или иммобилайзере.

Аудиальная диагностика щелчков реле стартера

Щелчки при повороте ключа зажигания – ключевой звуковой индикатор работы реле стартера. Характер и количество этих щелчков помогают локализовать проблему без приборов. Обычно реле расположено в монтажном блоке предохранителей под капотом или в салоне, часто помечено символом стартера или надписью "Starter Relay".

Для диагностики нужен помощник. Поверните ключ в положение "старт" или нажмите кнопку запуска и внимательно слушайте. Источник звука (реле или сам стартер) и частота щелчков укажут на возможные неисправности цепи.

Интерпретация звуковых сигналов

Типичные сценарии и их значение:

• Один четкий щелчок из монтажного блока (и стартер молчит): Реле срабатывает, но ток не доходит до стартера. Возможны:
  • Обрыв/коррозия силового кабеля к стартеру
  • Неисправность втягивающего реле стартера
  • Сильно разряжен аккумулятор (хотя чаще слышны множественные щелчки)
• Множественные быстрые щелчки из блока реле (треск): Реле не может удержаться в замкнутом состоянии. Основные причины:
  • Критически низкий заряд АКБ – напряжения хватает только на срабатывание реле, но не на удержание.
  • Плохой контакт на клеммах аккумулятора, "массе" или самом реле.
• Один громкий металлический щелчок из области стартера (мотор не крутится): Срабатывает втягивающее реле стартера, но бендикс не входит в зацепление с маховиком или не крутит мотор. Виновники:
  • Залипание/износ бендикса
  • Механическая поломка стартера
  • Заклинивание маховика (редко)
• Отсутствие щелчков вообще: Реле не получает управляющий сигнал или неисправно само. Проверяйте:
  • Предохранитель цепи стартера
  • Цепь управления (контакты замка зажигания, проводка к реле)
  • Исправность реле (можно заменить на аналогичное из блока)

Аудиальная диагностика – первый шаг. Подтвердите выводы проверкой напряжения на управляющем контакте реле при запуске и на силовом выходе при срабатывании, а также тестом АКБ под нагрузкой.

Проверка срабатывания реле стартера на слух

Поверните ключ зажигания в положение «Пуск», внимательно прислушиваясь к звукам из моторного отсека. Исправное реле стартера при подаче напряжения издает отчетливый однократный щелчок – это признак срабатывания электромагнитной катушки и замыкания силовых контактов.

Отсутствие щелчка указывает на проблемы в цепи управления: обрыв проводов, неисправность замка зажигания, разряженный аккумулятор, окисление клемм или поломку самого реле. Если щелчок слышен, но стартер не вращает двигатель, вероятна неисправность в силовой цепи (пробой обмоток стартера, коррозия клемм) или механический износ реле.

Интерпретация результатов

• Щелчок отсутствует:
  1. Проверьте напряжение на управляющем контакте реле при повороте ключа
  2. Убедитесь в исправности предохранителей цепи стартера
  3. Протестируйте реле заменой на заведомо рабочее
• Щелчок есть, стартер не работает:
  1. Контролируйте напряжение на выходном контакте реле (должно быть +12V)
  2. Проверьте целостность кабеля «+» к стартеру и массу двигателя
  3. Исключите заклинивание бендикса или износ щеток стартера

Симптом	Вероятная причина	Область диагностики
Щелчка нет	Обрыв цепи управления	Проводка, контакты, замок зажигания
Щелчок есть	Обгорание контактов реле	Силовые клеммы реле, сопротивление контактов
Многократные щелчки	Низкое напряжение АКБ	Заряд аккумулятора, клеммные соединения

Тестирование напряжения на управляющем контакте

Подключите мультиметр в режиме измерения постоянного напряжения (диапазон 20 В). Один щуп присоедините к управляющему контакту реле стартера (тонкий провод, обычно обозначенный маркировкой "S" или "50"), второй щуп надёжно зафиксируйте на чистой металлической части кузова или минусовой клемме АКБ.

Попросите помощника повернуть ключ зажигания в положение "Стартер" (положение III). В этот момент мультиметр должен зафиксировать показания. Держите ключ в стартовом положении 2-3 секунды для точности замера.

Анализ результатов измерения

При исправной цепи управления мультиметр покажет напряжение 10-12 В. Если значение ниже 9 В, возможны проблемы:

• Разряженный аккумулятор
• Окисление контактов в цепи
• Неисправность замка зажигания

Отсутствие напряжения указывает на обрыв в цепи управления. Проверьте последовательно:

1. Предохранитель цепи стартера
2. Иммобилайзер/противоугонные системы
3. Контакты кнопки "старт-стоп" (если установлена)
4. Целостность провода от замка зажигания до реле

Важно: Наличие напряжения 12 В при неработающем стартере подтверждает исправность цепи управления. В этом случае проблема в силовой цепи, самом реле, стартере или АКБ.

Замер напряжения на клемме втягивающей обмотки

Для замера напряжения на управляющей клемме втягивающего реле потребуется мультиметр в режиме вольтметра постоянного тока с пределом измерения 0-20 В. Красный щуп прибора подключается к тонкому проводу на втягивающей обмотке (обычно обозначается маркировкой "50" или "S"), а черный – к надежному "массе" (кузову автомобиля или минусовой клемме АКБ).

Помощник должен повернуть ключ зажигания в положение "старт" на 3-5 секунд. В этот момент исправная цепь управления покажет на мультиметре значение в пределах 11-13 В (при заряженном аккумуляторе). Отсутствие напряжения или показатели ниже 10 В свидетельствуют о проблемах в цепи запуска.

Анализ результатов измерения

При интерпретации показаний ориентируйтесь на следующие критерии:

• Норма (11-13 В): Цепь управления исправна, напряжение достигает реле
• 0 В: Обрыв в цепи (проводка, контакты замка зажигания, иммобилайзер)
• Менее 10 В: Критическое падение напряжения (коррозия клемм, неисправность АКБ, высокое сопротивление проводов)

Для дополнительной проверки выполните параллельное тестирование:

Точка замера	Нормальное значение	Отклонение
Клемма "50" при старте	≥11 В	Ошибка цепи управления
Плюс АКБ при старте	≥10.5 В	Неисправность АКБ или масс

Если напряжение на клемме соответствует норме, но стартер не срабатывает – неисправность в самом втягивающем реле или силовой части стартера. При отклонениях проверяйте последовательно:

1. Состояние клемм АКБ и "массовых" проводов
2. Целостность предохранителей цепи стартера
3. Контакты реле запуска (при его наличии)
4. Работоспособность замка зажигания

Диагностика мощности на силовом выводе

Силовой вывод реле стартера (обычно обозначен как "30" или "B+") – точка подключения толстого кабеля от плюсовой клеммы аккумулятора. Именно через этот контакт передается основной ток для вращения стартера. Проверка напряжения здесь исключает потери в цепи питания.

Падение напряжения на силовом выводе при запуске указывает на проблемы в силовой цепи: коррозию, слабый зажим, повреждение кабеля или неисправность контактов внутри реле. Критичное отклонение от нормы приводит к недостаточной мощности для прокрутки двигателя.

Порядок измерения напряжения

1. Убедитесь в заряженности АКБ (не менее 12.4В на клеммах без нагрузки).
2. Подключите красный щуп вольтметра к силовому выводу реле стартера (болт с толстым проводом от АКБ).
3. Подключите черный щуп к "массе": чистой неокрашенной части двигателя или кузова.
4. Включите зажигание и поверните ключ в положение "Старт" (или активируйте стартер кнопкой).
5. Зафиксируйте показания вольтметра в момент прокрутки.

Интерпретация результатов:

Показания вольтметра	Диагностика
9.5-11В	Норма для большинства 12В систем (ток поступает полноценно)
Менее 9В	Критичное падение напряжения. Проверьте: Клеммы АКБ на окисление и затяжку Целостность кабеля от АКБ до реле Контактную группу внутри реле стартера
Напряжение отсутствует	Обрыв в силовой цепи. Ищите: Перебитый кабель Отсоединенный провод на выводе "30" Сгоревшее предохранительное кольцо/плавкую вставку

Важно: Если напряжение на силовом выводе соответствует норме, но стартер не работает – проблема в управляющей цепи, втягивающем устройстве или механизме стартера. При низких значениях сначала устраните неисправности в силовой линии.

Проверка цепи управления мультиметром

Цепь управления реле стартера включает провод от замка зажигания до управляющего контакта реле и соединение с массой. Для проверки используется мультиметр в режимах вольтметра и омметра. Работы проводятся при отключенном стартере.

Перед диагностикой убедитесь в заряженности АКБ и исправности основных предохранителей. Подготовьте мультиметр, тонкие щупы для доступа к контактам и схему подключения реле конкретного автомобиля.

Пошаговая процедура проверки

Измерение управляющего напряжения:

1. Переведите мультиметр в режим постоянного напряжения (DCV, диапазон 20 В).
2. Подключите красный щуп к управляющему контакту реле (обычно обозначен 85 или 86), черный щуп – к кузову авто.
3. Помощник поворачивает ключ в положение "Старт" (удерживает 3-5 секунд).
4. Зафиксируйте показания:
   • Норма: 10-12 В
   • 0 В: обрыв цепи, неисправность замка зажигания
   • Менее 9 В: коррозия контактов, проблемы с АКБ

Проверка целостности цепи и массы:

1. Отсоедините АКБ и снимите реле стартера.
2. Переведите мультиметр в режим прозвонки (Ω, диапазон 200 Ом).
3. Прозвоните управляющую линию:
   • Щупы между контактом 85 в колодке авто и выводом замка зажигания – должно быть 0,2-0,5 Ом
   • Щупы между контактом 86 и массой кузова – должно быть 0,3-1 Ом
4. Проверьте изоляцию: сопротивление между контактом 85 и кузовом – должно быть >100 кОм.

Измерение сопротивления обмоток реле

Проверка сопротивления обмоток реле стартера выполняется мультиметром в режиме омметра. Для этого отсоедините управляющие провода от клемм реле и подготовьте прибор к измерению малых сопротивлений (обычно диапазон 0–200 Ом).

Исправное реле имеет две электрически изолированные цепи: втягивающую (низкоомную) и удерживающую (высокоомную) обмотки. Их проверяют раздельно, подключая щупы мультиметра к соответствующим клеммам управления.

Порядок измерений

Выполните следующие шаги:

1. Втягивающая обмотка: Установите щупы между управляющей клеммой и клеммой стартера. Нормальное сопротивление – 0.2–1.5 Ом.
2. Удерживающая обмотка: Подключите щупы к управляющей клемме и корпусу реле. Ожидаемое значение – 2–5 Ом.

Обмотка	Точки замера	Норма (Ом)
Втягивающая	Управляющая клемма ↔ Клемма стартера	0.2–1.5
Удерживающая	Управляющая клемма ↔ Корпус	2–5

Интерпретация результатов:

• Бесконечность на дисплее – обрыв обмотки.
• Показания выше нормы – частичное разрушение витков или плохой контакт.
• Значения близкие к нулю (0 Ом) – межвитковое замыкание.

Тест на обрыв катушки реле стартера мультиметром

Для проверки обрыва в обмотке катушки реле мультиметр переводится в режим измерения сопротивления (Ω) с диапазоном 200 Ом или значком «звуковой сигнал» (прозвонка). Предварительно отсоедините разъем управления от реле стартера для исключения влияния цепи автомобиля. Подача питания на катушку во время замера приведет к повреждению мультиметра.

Коснитесь щупами прибора выводов управляющей катушки реле (тонкие контакты, обычно маркированные цифрами 85 и 86 на корпусе реле или схеме). Полярность подключения щупов не имеет значения. У исправной катушки сопротивление составит 40–120 Ом (точное значение уточняйте в техдокументации авто).

Интерпретация результатов:

• Нулевое показание (0 Ом) или звуковой сигнал прозвонки: короткое замыкание в витках катушки.
• Сопротивление в пределах нормы (например, 60 Ом): цепь катушки цела, обрыв отсутствует.
• Бесконечное сопротивление (OL/1) или отсутствие звука при прозвонке: обрыв обмотки катушки. Реле подлежит замене.

Показание мультиметра	Состояние катушки	Рекомендуемое действие
0 Ом / Звуковой сигнал	Короткое замыкание	Замена реле
40–120 Ом (пример)	Исправна	Проверка других компонентов
OL / 1 / Без сигнала	Обрыв обмотки	Замена реле

Примечание: Низкое сопротивление (близкое к 0 Ом) также может указывать на межвитковое замыкание, при котором катушка не создает достаточного магнитного поля для срабатывания якоря реле, даже если мультиметр не показывает обрыв.

Проверка сопротивления между силовыми контактами

Силовые контакты реле стартера (обычно маркируются 30 и 87) отвечают за подачу высокого тока на стартер при срабатывании обмотки. Проверка их сопротивления выявляет подгорание или износ контактных пластин, препятствующие прохождению тока.

Для измерения потребуется мультиметр в режиме омметра. Предварительно отсоедините провод управления от контакта обмотки (маркировка 85/86), чтобы исключить случайное срабатывание реле. Убедитесь в отсутствии питания на силовых клеммах.

Порядок измерения

1. Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном до 200 Ом.
2. Приложите щупы прибора к силовым контактам реле (30 и 87).
3. Зафиксируйте показания на дисплее:
   • Исправное реле: 0,1–0,5 Ом (близко к нулю).
   • Неисправное реле: ∞ (разрыв цепи) или высокое сопротивление (>5 Ом).
4. Подключите провода управления (85/86) напрямую к АКБ на 1-2 секунды, имитируя включение зажигания.
5. Повторите замер при сработавшем реле. Сопротивление должно оставаться в пределах 0,1–0,5 Ом.

Стабильно высокое сопротивление или обрыв цепи между контактами 30 и 87 при срабатывании катушки указывают на необходимость замены реле. Повышенные значения вызывают падение напряжения и неполадки в работе стартера.

Снятие реле стартера для детальной проверки

Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключи извлечены из замка. Для дополнительной безопасности рекомендуется отсоединить отрицательную клемму аккумуляторной батареи, чтобы исключить риск короткого замыкания или случайной подачи напряжения на стартер.

Определите точное месторасположение реле стартера в моторном отсеке, используя руководство по эксплуатации конкретной модели автомобиля. Ориентируйтесь на монтажный блок реле и предохранителей – ищите элемент с маркировкой "Starter", "S", "Start" или "50".

Процедура демонтажа

1. Отсоединение электрических разъемов: Аккуратно снимите колодку проводов с контактов реле. Если разъем фиксируется пластиковым замком или защелкой, осторожно отожмите фиксатор, не прилагая чрезмерных усилий.
2. Извлечение корпуса: Реле крепится в посадочном гнезде. В зависимости от типа крепления:
   • Для реле со штырьковыми контактами: Плавно покачивайте корпус из стороны в сторону, одновременно подтягивая его вверх до полного выхода из гнезда.
   • Для реле с боковыми креплениями: Отожмите фиксирующие лапки отверткой с плоским жалом и потяните реле на себя.

Предварительная визуальная оценка

Внимательно осмотрите снятое реле и его контакты. Ищите явные признаки повреждений:

• Оплавление корпуса или характерный запах гари.
• Окисление или коррозия на металлических контактах (как на корпусе реле, так и внутри разъема автомобиля).
• Трещины или сколы на пластиковом корпусе реле.

Отсоединение разъемов и креплений

Перед демонтажем реле стартера обесточьте бортовую сеть, отсоединив отрицательную клемму аккумулятора. Подготовьте набор гаечных ключей или головок, соответствующих размеру крепежных элементов реле. Четко запомните расположение проводов или сфотографируйте схему подключения.

Найдите фиксирующие болты или гайки, удерживающие реле в посадочном месте. Очистите крепеж от грязи и окислов проникающей жидкостью WD-40 при необходимости. Убедитесь, что инструмент плотно захватывает грани крепежных элементов для предотвращения срыва.

Порядок демонтажа

1. Отожмите пластиковый фиксатор разъема питания
2. Потяните колодку проводов вдоль оси контактов без перекоса
3. Выкрутите крепежные болты против часовой стрелки
4. Поддерживайте реле при откручивании последнего витка резьбы
5. Извлеките устройство из монтажного гнезда без чрезмерных усилий

Проверьте состояние контактов на колодке проводов и корпусе реле. При наличии коррозии обработайте контактные группы специальным очистителем до появления металлического блеска. Убедитесь в отсутствии механических повреждений изоляции и расплавленных участков пластика.

Тип крепления	Инструмент	Особенности
Болт под ключ 8мм	Торцевая головка	Используйте удлинитель для глубоких гнезд
Гайка 10мм	Накидной ключ	Фиксация контргайкой - требуется два ключа
Пластиковые защелки	Плоская отвертка	Поддевать в точках фиксации, обозначенных треугольником

Внешний осмотр корпуса на повреждения

Тщательно осмотрите корпус реле стартера на предмет механических дефектов: трещин, сколов, вмятин или следов перегрева (потемнение пластика, оплавленные участки). Особое внимание уделите зоне крепления и контактным выводам – они часто страдают от коррозии или вибрации.

Проверьте герметичность корпуса и состояние уплотнителей (если они есть). Наличие влаги, масляных пятен или окисленных дорожек внутри свидетельствует о разгерметизации. Убедитесь, что все крепежные болты затянуты, а реле надежно зафиксировано в штатном месте – люфт может нарушать контакт.

Ключевые элементы для оценки

• Контактные клеммы: Коррозия, загрязнение, искривление или следы оплавления.
• Корпус: Целостность пластика/металла, отсутствие деформаций.
• Крепление: Надежность фиксации, отсутствие трещин в посадочном месте.
• Пломбы/наклейки: Их наличие и сохранность (если предусмотрены).

Повреждение	Возможная причина	Последствия
Оплавление корпуса	Короткое замыкание, перегрузка	Выход из строя обмотки, залипание контактов
Трещины/вмятины	Удар, вибрация, перетяжка крепежа	Разгерметизация, повреждение внутренних компонентов
Коррозия выводов	Влага, окисление, электролиты	Плохой контакт, повышение переходного сопротивления

Проверка контактных групп на подгорание

Подгоревшие контакты реле стартера препятствуют прохождению тока, вызывая отказ запуска двигателя даже при исправной остальной цепи. Визуальный осмотр контактных пластин выполняется после демонтажа защитной крышки корпуса реле.

Исследуйте поверхности на наличие характерных признаков деградации: глубокий черный налет, оплавленные участки, эрозия металла или рыхлые отложения углерода. Особое внимание уделите подвижному пятаку и неподвижным ответным площадкам.

Этапы диагностики

1. Обесточьте бортовую сеть (снимите клемму с АКБ)
2. Извлеките реле стартера из монтажного места
3. Аккуратно разберите корпус, открутив крепежные винты или отжав фиксаторы
4. Осмотрите контакты при ярком освещении, используя лупу при необходимости
5. Оцените степень повреждения:
   • Легкое потемнение - допустимо, очищается мелкой наждачной бумагой (№600-800)
   • Локальное оплавление - требует шлифовки контактным надфилем
   • Глубокий кратер или потеря >30% площади - необходима замена реле

Важно: После чистки удалите абразивную пыль спиртом. Проверьте плотность прилегания контактов в замкнутом состоянии – зазор не должен превышать 0.1 мм. Соберите корпус, обеспечив герметичность от влаги.

Диагностика возвратной пружины реле стартера

Возвратная пружина реле стартера отвечает за перемещение шестерни бендикса в исходное положение после запуска двигателя. Её неисправность проявляется характерными признаками, требующими немедленной проверки для предотвращения серьёзных поломок стартера или маховика.

Основные симптомы отказа пружины: стартер продолжает вращаться после отпускания ключа зажигания, слышен металлический скрежет или жужжание под капотом, а также наблюдается запах горелой изоляции проводов из-за перегрева обмоток.

Методы проверки возвратной пружины

1. Контроль движения шестерни бендикса:

Попросите помощника кратковременно включить зажигание. При исправной пружине шестерня должна мгновенно вернуться в исходное положение после отключения стартера. Задержка или отсутствие возврата указывают на проблему.

2. Тестирование реакции реле:

Подайте напряжение напрямую на управляющую клемму реле стартера (используя провод с предохранителем). Исправное реле срабатывает с чётким щелчком, а после снятия напряжения – немедленно размыкает контакты. Если якорь реле "залипает" или возвращается медленно – пружина ослабла или сломана.

3. Визуальный осмотр (при демонтаже):

После снятия реле проверьте состояние пружины:

• Отсутствие трещин, деформаций или коррозии витков
• Правильная фиксация концов пружины в посадочных пазах
• Отсутствие следов заклинивания или перекоса

4. Проверка усилия отвода:

Вручную нажмите на сердечник реле, имитируя срабатывание. После отпускания он должен резко возвращаться под действием пружины. Вялое движение или необходимость ручного вытягивания подтверждают неисправность.

Важно: Повреждённую возвратную пружину не ремонтируют – заменяют реле в сборе. Попытки восстановления (растяжение, подгиб) приводят к повторному отказу и риску повреждения стартера.

Тест подачи 12В напрямую на реле

Данный тест позволяет проверить работоспособность самого реле стартера, исключая влияние других элементов цепи управления (замка зажигания, проводки, противоугонных систем). Принудительная подача напряжения имитирует сигнал запуска, активируя электромагнит реле.

Внимание! Перед началом убедитесь, что автомобиль стоит на нейтрали (механика) или в режиме "Park" (автомат), затянут ручной тормоз. Избегайте контакта металлических инструментов с кузовом во избежание короткого замыкания.

Порядок выполнения теста

1. Найдите силовую клемму реле (обычно толстый провод от плюса АКБ) и управляющую клемму (тонкий провод от замка зажигания, часто помечен как "S" или "50").
2. Возьмите провод сечением 1.5-2.5 мм² с зачищенными концами длиной ~50 см.
3. Подсоедините один конец провода к плюсовой клемме АКБ.
4. Коснитесь другим концом провода к управляющей клемме реле ("S"/"50") на 2-3 секунды.
5. Зафиксируйте результат:
   • Слышен четкий щелчок реле?
   • Вращает ли стартер двигатель?

Результат теста	Интерпретация
Щелчок есть, стартер вращается	Реле и стартер исправны. Проблема в цепи управления (проводка, замок зажигания, иммобилайзер)
Щелчок есть, стартер не вращается	Реле срабатывает, но не передает ток на стартер. Возможно подгорание контактов реле или обрыв в силовой цепи
Щелчка нет, реакции нет	Неисправно реле стартера (обрыв катушки, заклинивание якоря) или обрыв на клемме "S"

Схема подключения питания для стендовой проверки

Для проверки реле стартера вне автомобиля потребуется источник постоянного тока 12 В (аккумулятор или блок питания), два провода с зажимами "крокодил" и контрольная лампочка или мультиметр. Извлеките реле из монтажного блока, предварительно запомнив расположение контактов согласно маркировке на корпусе или схеме в руководстве по ремонту.

На корпусе реле найдите контакты управления (обычно обозначены цифрами 85 и 86) и силовые контакты (30 и 87). Контакт 30 – вход питания от АКБ, 87 – выход на стартер, 85 и 86 – катушка управления. Убедитесь в отсутствии повреждений корпуса и окислов на клеммах.

Порядок подключения

1. Подсоедините плюсовой провод от АКБ к контакту 30 реле.
2. Соедините контакт 87 с контрольной лампой/мультиметром, второй вывод которых подключите к минусу АКБ.
3. Подайте +12 В на контакт 85, а минус – на контакт 86 (полярность управления может не иметь значения).

Контакт реле	Подключение	Назначение
30	Плюс АКБ	Питание от батареи
87	Контрольная лампа/мультиметр	Выход на нагрузку
85	Плюс АКБ	Управляющий сигнал
86	Минус АКБ	Земля управления

При подаче напряжения на катушку (контакты 85-86) должно раздаться четкое щелчок. Одновременно контрольная лампа на контакте 87 загорится, а мультиметр покажет напряжение ≈12 В. Отсутствие щелчка или свечения лампы свидетельствует о неисправности реле. Проверьте целостность катушки мультиметром в режиме омметра (сопротивление 50-120 Ом между 85 и 86).

Наблюдение за движением сердечника

После подачи напряжения на управляющие клеммы реле внимательно отслеживайте поведение сердечника внутри корпуса. При исправной работе должен произойти резкий втягивающийся щелчок металлического стержня внутрь катушки, сопровождаемый характерным звуком удара. Это движение свидетельствует о срабатывании электромагнитного механизма.

Отсутствие перемещения сердечника указывает на критическую неисправность: обрыв обмотки, заклинивание или механическое разрушение детали. Если движение происходит с заметной задержкой или рывками – вероятны проблемы с недостаточным напряжением, коррозией на контактах либо частичным залипанием компонентов.

Ключевые признаки корректной работы

• Четкий металлический щелчок при подаче 12В на управляющие контакты
• Синхронное замыкание силовых контактов (проверяется тестером в режиме прозвонки)
• Полное возвращение в исходное положение после снятия напряжения

Наблюдаемый эффект	Возможная причина
Сердечник не движется	Обрыв катушки, деформация корпуса, отсутствие питания
Медленное втягивание	Низкое напряжение, загрязнение направляющих
Дребезжащий звук	Недостаточный контакт в цепи управления

Для точной диагностики сочетайте визуальный контроль с мультиметром: при движении сердечника сопротивление между силовыми клеммами должно падать до 0 Ом. Если контакты не замыкаются несмотря на перемещение стержня – причина в подгорании контактных пластин.

Оценка силы щелчка при срабатывании

При повороте ключа в положение «старт» внимательно прислушайтесь к звуку из моторного отсека. Четкий громкий щелчок указывает на исправное срабатывание втягивающего реле – его электромагнитная катушка притягивает сердечник, замыкая силовые контакты для подачи тока на стартер. Отсутствие щелчка сигнализирует о проблемах с цепью управления: неисправность замка зажигания, обрыв проводки, разряженный аккумулятор или поломка самого реле.

Тусклый или приглушенный щелчок свидетельствует о недостаточном напряжении на обмотке реле. Причины включают:

• Окисление клемм аккумулятора или контактов реле
• Просадка напряжения из-за глубокого разряда АКБ
• Коррозия «массового» провода кузова или двигателя
• Частичное залипание сердечника реле

Повторяющиеся быстрые щелчки («трещотка») возникают при критически низком заряде аккумулятора. Реле пытается включиться, но напряжения недостаточно для удержания контактов – происходит циклическое отключение/включение.

Тип щелчка	Диагностируемая проблема
Отсутствует	Обрыв цепи управления, неисправность катушки реле
Слабый/тихий	Плохой контакт, низкое напряжение АКБ
Громкий одиночный	Исправное реле (далее проверять стартер/АКБ)
Многократная «трещотка»	Разряженный аккумулятор, повреждение силовых контактов реле

Измерение сопротивления в замкнутом состоянии

Для проверки работоспособности реле стартера выполните замер сопротивления между силовыми клеммами в момент подачи управляющего напряжения. Используйте мультиметр в режиме омметра с диапазоном 200 Ом или ниже. Подключите измерительные щупы к выводам 30 и 87 (стандартная маркировка реле стартера), предварительно отсоединив провода от клемм.

Подайте напряжение 12В на управляющие контакты 85 и 86 (плюс на 85, минус на 86). При срабатывании реле должно замкнуть силовую цепь, что отразится на показаниях мультиметра.

Интерпретация результатов

Корректные значения сопротивления:

• Норма: 0.1–0.5 Ом (идеальный контакт)
• Допустимо: до 1 Ома при условии отсутствия перегрева
• Критично: >5 Ом или обрыв (∞)

Типовые проблемы при отклонениях:

Показание	Причина
Бесконечность (∞)	Сгоревшие контакты, обрыв катушки
>5 Ом	Окисление, эрозия или загрязнение контактных групп
Нестабильные значения	Механический износ подвижного якоря

Важно: Перед замером очистите клеммы от окислов. При высоком сопротивлении реле перегревается и не передает пусковой ток на стартер, что вызывает характерные щелчки без запуска двигателя.

Сравнение с заведомо исправным реле

Один из наиболее достоверных методов проверки работоспособности реле стартера – его временная замена на аналогичное, но гарантированно исправное реле. Этот способ позволяет напрямую проверить, кроется ли проблема именно в самом реле или в других элементах цепи стартера (проводка, замок зажигания, сам стартер).

Для этого необходимо найти реле, идентичное по номиналам (особенно по току и напряжению срабатывания/удержания), типу контактов (нормально разомкнутые - NO) и цоколевке (расположению ножек). Часто в монтажном блоке предохранителей автомобиля есть несколько одинаковых реле, используемых для других цепей (например, реле топливного насоса, вентилятора охлаждения, фар), которые можно временно использовать для проверки.

Процедура проверки заменой

1. Определите расположение реле стартера: Найдите его в монтажном блоке (обычно под капотом или в салоне), используя руководство по эксплуатации автомобиля или схему на крышке блока предохранителей.
2. Найдите подходящее донорское реле: Найдите в том же блоке реле с абсолютно идентичной маркировкой и цоколевкой. Убедитесь, что оно управляет не критичной для запуска двигателя цепью (не берите реле топливного насоса, если стартер не крутит!).
3. Произведите замену: Аккуратно извлеките реле стартера из его посадочного места. Установите на его место заведомо исправное реле-донор.
4. Попытка запуска: Поверните ключ зажигания в положение "Старт".
5. Оцените результат:
   • Стартер заработал: Проблема в оригинальном реле стартера – оно неисправно.
   • Стартер по-прежнему не работает: Проблема не в реле. Необходима дальнейшая диагностика цепи управления реле (проводка, замок зажигания), силовой цепи стартера или самого стартера.
6. Верните реле на место: После проверки обязательно верните донорское реле на его штатное место.

Преимущества и недостатки метода

Преимущества

Недостатки

Высокая достоверность: Прямо указывает на неисправность именно реле. Простота: Не требует специальных приборов (мультиметра) или разборки элементов. Быстрота: Проверка занимает минимум времени.

Зависимость от наличия донора: Требуется найти точно такое же исправное реле. Риск временного отключения других систем: Использование реле от других цепей может временно отключить их (фары, топливный насос). Осторожность с цоколевкой: Установка реле с другой распиновкой может вызвать короткое замыкание и повреждение проводки. Не выявляет причину выхода из строя: Метод подтверждает факт неисправности, но не говорит, *почему* реле сгорело (например, из-за залипания контактов стартера).

Важное предупреждение: Никогда не используйте для проверки реле, не соответствующее по номиналам и типу оригинальному реле стартера. Это может привести к выходу из строя нового реле, повреждению проводки или электронных блоков управления автомобиля.

Особенности проверки реле стартера ВАЗ 2114

Реле стартера (втягивающее реле) на ВАЗ 2114 интегрировано непосредственно в корпус стартера. Оно имеет цилиндрическую форму с тремя выводами: два толстых силовых контакта (плюс от АКБ и выход на обмотку стартера) и один тонкий управляющий контакт от замка зажигания.

Основные признаки неисправности: отсутствие реакции стартера при повороте ключа, одиночный или многократный щелчок без вращения коленвала, необходимость многократных попыток пуска.

Процедура диагностики

1. Проверка управляющего сигнала
   • Включите мультиметр в режим вольтметра (0-20V DC)
   • Подсоедините черный щуп к массе двигателя, красный – к управляющему контакту реле
   • При повороте ключа в положение «Старт» должно фиксироваться напряжение ≥11В
   • Отсутствие напряжения указывает на неисправность замка зажигания, проводки или предохранителя F10 (15А)
2. Тест силовых цепей
   • Измерьте напряжение на входном силовом контакте (прямой провод от АКБ) относительно массы – должно быть ≥12В
   • При срабатывании стартера проверьте выходное напряжение на контакте, идущем к мотору стартера – падение более 1В свидетельствует о подгорании контактов реле
3. Механическая проверка
   • Подайте +12В с АКБ на управляющий контакт реле (при отключенном штатном разъеме)
   • Исправное реле издает четкий щелчок, а шток привода должен выдвигаться
   • Отсутствие реакции подтверждает неисправность обмотки или заклинивание якоря
4. Контроль контактной группы

   Состояние реле	Сопротивление между силовыми контактами
   Отключено	∞ (разомкнуто)
   При подаче +12В на управляющий контакт	≤0.5 Ом (замкнуто)

Нюансы диагностики реле стартера на Ford Focus

На автомобилях Ford Focus реле стартера (тяговое реле) интегрировано в конструкцию стартера и расположено непосредственно на его корпусе. Для доступа требуется демонтаж узла, что усложняет визуальный осмотр контактов и быструю замену. Расположение стартера зависит от поколения: в моделях до 2011 года он обычно крепится под впускным коллектором со стороны двигателя, а в Focus III (2011+) – в нижней части моторного отсека за защитным кожухом.

Перед проверкой реле обязательно исключите севшие аккумулятор, окисленные клеммы массы и неисправности замка зажигания. На Ford Focus часты ложные симптомы из-за сбоя иммобилайзера или повреждения проводки в районе гофры между кузовом и дверью водителя, что нарушает сигнал запуска.

Специфика проверки реле на Ford Focus

Методы диагностики без снятия стартера:

1. Подайте +12В напрямую на управляющий контакт реле (тонкий провод на разъёме стартера) при включенной нейтрали. Исправное реле издаст чёткий щелчок, а стартер начнёт вращаться.
2. Замерьте напряжение на управляющем контакте при повороте ключа в положение «START». Отсутствие 10-14В указывает на обрыв цепи, неисправность замка зажигания или модуля BCM.
3. Проверьте целостность силовой цепи (толстый красный провод от АКБ к стартеру) мультиметром в режиме прозвонки. Сопротивление должно быть близко к нулю.

Распространённые проблемы:

• «Холостые щелчки» без вращения стартера: залипание силовых контактов реле или износ щёток стартера.
• Отсутствие реакции при запуске: обрыв катушки реле, коррозия разъёма или повреждение провода управления.
• Стартер работает рывками: подгорание пятаков реле или падение напряжения из-за плохого контакта на клеммах АКБ.

Поколение Focus	Тип стартера	Критичный симптом
Focus I, II (до 2011)	Bosch, Valeo	Щелчки реле при исправной силовой цепи
Focus III (2011+)	Denso, Mitsubishi	Молчание при запуске (чаще виноват BCM)

Система START-STOP: специфика проверки реле стартера

В автомобилях с системой START-STOP реле стартера подвергается повышенным нагрузкам из-за многократных запусков двигателя в течение одной поездки. Часто оно интегрировано в более сложный модуль управления стартером или интеллектуальный релейный блок, а не располагается отдельно в монтажном блоке, как в классических схемах. Это усложняет прямой доступ и визуальную идентификацию, требуя обращения к электросхемам конкретной модели.

Проверка реле в таких системах требует обязательного учета алгоритмов работы START-STOP. Система может блокировать запуск стартера при несоответствии условий (низкий заряд АКБ, не прогретый катализатор, открытая дверь водителя, не пристегнутый ремень). Неучет этих факторов может привести к ошибочному выводу о неисправности реле при его фактической исправности.

Ключевые особенности проверки

Обязательные подготовительные шаги:

• Убедитесь в активности системы: Проверьте, не отключена ли START-STOP вручную кнопкой на панели.
• Проверьте состояние АКБ: Напряжение должно быть не менее 12.5 В (система блокирует запуск при низком заряде).
• Выполните условия для срабатывания: Закройте двери, пристегните ремень, прогрейте двигатель до рабочей температуры.

Методы проверки реле (аналогичны классическим, но с нюансами):

1. Проверка управляющего сигнала:
   • Подключите мультиметр (режим вольтметра) к управляющим выводам реле.
   • При попытке запуска двигателя (или при срабатывании START-STOP) должно появиться напряжение +12В.
   • Важно: Отсутствие сигнала указывает на неисправность блока управления START-STOP, проводки или условий блокировки, а не самого реле.
2. Проверка силовых контактов и обмотки:
   • Обмотка: Отсоедините реле/модуль. Замерьте сопротивление между управляющими выводами (обычно 50-120 Ом). Обрыв или КЗ – неисправность.
   • Силовые контакты: Подайте +12В на управляющие выводы (имитируя команду блока). Реле должно щелкнуть. Проверьте мультиметром (режим прозвонки) замыкание силовых контактов. Отсутствие замыкания – износ или залипание контактов.

Использование диагностического оборудования:

Оборудование	Применение	Преимущество
Диагностический сканер	Считывание кодов неисправностей модуля START-STOP/стартера, просмотр параметров работы системы (состояние блокировок, сигналы управления).	Позволяет точно определить, связана ли проблема с реле или системной блокировкой/другим компонентом.
Осциллограф	Анализ формы и длительности управляющего сигнала с блока управления.	Помогает выявить неочевидные сбои в работе управляющей цепи.

Главный вывод: Диагностика реле стартера в системе START-STOP невозможна без предварительной проверки условий ее активации и состояния АКБ. Отказ стартера срабатывать чаще связан с системными блокировками или неисправностью управляющего модуля, чем с механической поломкой самого реле.

Очистка контактов реле при загрязнении

Загрязнённые контакты реле стартера – частая причина плохого контакта, приводящая к отказу запуска двигателя или работе стартера с перебоями. Окислы, нагар и грязь на поверхности контактных пластин увеличивают сопротивление, препятствуя прохождению необходимого тока к стартеру.

Для устранения проблемы потребуется демонтировать реле (предварительно отсоединив минусовую клемму АКБ) и аккуратно разобрать его корпус, если конструкция позволяет. Внимательно осмотрите внутренние контакты на предмет потемнения, следов подгорания или слоя загрязнений.

Процесс очистки контактов реле

Очистку выполняйте аккуратно, соблюдая последовательность:

1. Механическая обработка: Используйте мелкозернистую наждачную бумагу (№600-800) или специальную стекловолоконную «щётку-ручку». Аккуратно зачистите рабочую поверхность контактов до появления чистого металлического блеска. Избегайте чрезмерного стачивания металла.
2. Обезжиривание: Протрите очищенные контакты безворсовой салфеткой, смоченной в спирте, бензине «Калоша» или очистителе электрооборудования. Это удалит остатки абразива и масляные плёнки.
3. Контроль состояния: Оцените степень износа контактов. При глубоком прогаре, сильной эрозии или потере более 50% толщины контактной площадки реле подлежит замене.
4. Сборка и установка: Аккуратно соберите корпус реле, обеспечив герметичность (при наличии уплотнителя). Установите реле на штатное место и надежно подключите разъёмы/провода. Подсоедините клемму АКБ.

Важно: После очистки проверьте работу реле стартера. Если проблема сохраняется, ищите другие причины: неисправность самого стартера, обрыв/плохой контакт в силовой цепи, разряженный аккумулятор или проблемы с замком зажигания.

Замена реле стартера при обнаружении неисправности

После подтверждения неисправности реле стартера (отсутствие щелчка при повороте ключа, обрыв цепи управления, механические повреждения корпуса) выполните его замену. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания.

Определите точное расположение реле в монтажном блоке предохранителей вашего авто, используя руководство по эксплуатации или схему на крышке блока. Подготовьте новое реле с идентичными параметрами (маркировка, количество контактов, номинальное напряжение).

Порядок замены

1. Снимите защитную крышку блока предохранителей
2. Аккуратно вытащите неисправное реле из посадочного гнезда без усилия (при необходимости используйте спецщипцы)
3. Очистите контакты гнезда от окислов сжатым воздухом или щёткой
4. Установите новое реле в правильной ориентации до характерного щелчка фиксатора
5. Защелкните крышку блока предохранителей
6. Подсоедините клемму аккумулятора

Контрольная проверка: после установки поверните ключ зажигания в положение "старт". Исправное реле издаст чёткий щелчок, а стартер начнёт вращать двигатель. При отсутствии реакции повторно проверьте:

• Надёжность фиксации реле в гнезде
• Корректность подключения аккумуляторных клемм
• Состояние предохранителей цепи стартера

Типичные ошибки	Последствия
Установка реле неподходящего типа	Отказ системы запуска, оплавление контактов
Перепутывание ориентации контактов	Замыкание в бортовой сети
Неполная фиксация в гнезде	Прерывистый контакт, перегрев

При повторном отказе стартера после замены реле диагностируйте цепь управления (проводку, замок зажигания) или сам стартер. Механические повреждения корпуса реле требуют обязательной проверки состояния реле втягивающего стартера.

После диагностики неисправного реле стартера и подтверждения необходимости замены, ключевым этапом становится правильный подбор нового компонента. Использование каталожного номера – наиболее надежный способ гарантировать полную совместимость и корректную работу реле в конкретной модели автомобиля. Игнорирование этого параметра или выбор "похожего" реле может привести к отказу стартера, повреждению электропроводки или постоянным проблемам с запуском двигателя.

Каталожный номер оригинального реле стартера обычно указан непосредственно на корпусе устройства (в виде комбинации цифр и букв) или содержится в технической документации автомобиля (руководство по ремонту, каталог запчастей). Если оригинальный номер нечитаем или утерян, его можно найти через онлайн-базы данных автопроизводителей или крупных поставщиков автозапчастей, используя VIN-код машины, марку, модель, год выпуска и тип двигателя. Это исключает ошибки, связанные с визуальной схожестью разных реле.

Выбор нового реле стартера по каталожному номеру

Поиск и использование каталожного номера:

• На старом реле: Тщательно очистите корпус демонтированного реле. Номер выбит на металлической части корпуса или напечатан на пластиковой крышке.
• По VIN-коду: Введите 17-значный VIN автомобиля на сайтах официальных дилеров, крупных интернет-магазинов (exist.ru, emex.ru) или в специализированных каталогах (например, TecDoc). Система автоматически покажет подходящее реле с его каталожным номером.
• В мануале/каталогах: Используйте бумажное или электронное руководство по ремонту вашего авто. Разделы "Электрооборудование", "Стартер" или "Схема реле" содержат нужную информацию.

Критичные параметры при выборе аналога (если оригинал недоступен):

1. Рабочее напряжение: Должно строго соответствовать бортовой сети авто (12В для легковых, 24В для грузовых).
2. Ток коммутации: Ток, который реле может пропустить через силовые контакты. Должен быть равен или превышать ток, потребляемый втягивающим реле стартера (обычно 30-80А).
3. Тип контактов и распиновка: Количество выводов (чаще 4 или 5), их расположение (схема "ножек") и тип контактов (нормально разомкнутые - SPST). Несовпадение "ноги" сделает установку невозможной.
4. Тип корпуса и крепление: Форма (цилиндрическое, в квадратном корпусе), способ монтажа (под болт, в колодку), наличие влагозащиты.

Проверка совместимости перед покупкой:

Действие	Цель
Сравните визуально новый экземпляр со старым	Габариты, форма корпуса, расположение и количество выводов
Сверьте номера на упаковке и корпусе	Подтверждение соответствия заказанному каталожному номеру
Проверьте маркировку напряжения и тока	12В/24В, значение тока коммутации (например, "40А")

Приобретайте реле у проверенных поставщиков (официальные дилеры, крупные автоцентры, известные интернет-магазины). Избегайте дешевых подделок без маркировки. После установки нового реле обязательно проверьте его работу в составе стартерной цепи, убедившись в четком срабатывании и запуске двигателя.

Профилактика поломок реле стартера

Регулярно проверяйте надежность крепления и чистоту контактов реле стартера, особенно силовых клемм. Окисленные соединения увеличивают сопротивление, вызывая перегрев и сокращая срок службы. Обрабатывайте контакты специальной антикоррозийной смазкой после очистки мелкой наждачной бумагой.

Избегайте длительного (более 5 секунд) непрерывного вращения стартера при запуске двигателя. Это провоцирует перегрев обмоток реле и силовых пятаков. При затрудненном пуске делайте перерывы между попытками не менее 30 секунд для остывания элементов.

Ключевые профилактические меры

• Контроль состояния электропроводки: Осматривайте изоляцию проводов, идущих к реле, на предмет трещин и переломов. Повреждения могут вызывать короткие замыкания.
• Диагностика цепи запуска: При появлении щелчков или замедленного срабатывания стартера немедленно проверяйте напряжение на управляющем проводе реле при повороте ключа.

Элемент	Периодичность контроля	Действие
Крепежные болты	Каждое ТО (10-15 тыс. км)	Подтяжка для исключения вибраций
Контактная группа	Раз в 2 года или при проблемах с запуском	Очистка от нагара и окислов

1. Защищайте корпус реле от прямого попадания воды и технических жидкостей (тормозная, омыватель) – используйте штатные защитные кожухи.
2. Контролируйте заряд аккумулятора: хронический недозаряд (менее 12.4В) усиливает искрение контактов, ускоряя их эрозию.

Типичные ошибки при самостоятельной проверке

При диагностике реле стартера автовладельцы часто допускают схожие промахи, приводящие к некорректным выводам или повреждениям. Игнорирование базовых правил безопасности и последовательности проверок усугубляет проблему.

Отсутствие системного подхода и попытки сэкономить время провоцируют следующие распространённые ошибки:

Ключевые недочёты при тестировании

• Проверка на работающем двигателе – попытка снять реле или замкнуть контакты при запущенном моторе, что ведёт к короткому замыканию и риску повреждения ЭБУ.
• Пренебрежение контактами – очистка клемм реле наждачной бумагой или ножом вместо спецсредств, разрушающая защитное покрытие и ускоряющая коррозию.
• Ошибочное исключение реле из цепи – установка перемычек между клеммами без снятия разъёма управления, вызывающая подачу напряжения на обмотку стартера даже при выключенном зажигании.

Ошибка	Последствие
Диагностика под напряжением без защиты	Ожоги от искр при случайном замыкании клемм инструментом
Проверка "на слух" как основной метод	Пропуск неисправности при частичном залипании контактов
Отказ от теста цепи управления	Ложный вывод о неисправности реле при обрыве провода к катушке

1. Некорректная интерпретация щелчка – характерный звук срабатывания катушки ошибочно принимается за исправность всего реле, хотя силовые контакты могут быть подгоревшими.
2. Игнорирование проверки предохранителей – попытки "прозвонить" реле при перегоревшем предохранителе цепи стартера, имитирующем его неработоспособность.

Когда необходима замена стартера целиком

Полная замена стартера требуется при критических повреждениях основных компонентов, которые невозможно устранить локальным ремонтом или заменой отдельных частей. Диагностика таких неисправностей требует разборки узла и проверки его технического состояния.

Экономическая целесообразность также влияет на решение: если стоимость ремонта превышает 60-70% цены нового агрегата, установка оригинальной или совместимой модели становится оптимальным вариантом для долгосрочной надежности.

Ключевые случаи замены стартера

• Механическое разрушение корпуса – трещины, сколы или деформации после ДТП, приводящие к разбалансировке вала.
• Выход из строя электродвигателя – межвитковое замыкание обмоток статора/ротора, поломка щеточного узла, требующие сложного восстановления.
• Износ шестерни бендикса и венца маховика – при одновременном повреждении обоих элементов замена стартера сочетается с ремонтом трансмиссии.
• Критическая коррозия – окисление внутренних компонентов (обмоток, контактов) вследствие попадания влаги или технических жидкостей.
• Заклинивание подшипников вала – вызывает перегрев и оплавление обмоток, обычно сопровождается характерным гулом при работе.

Дополнительным аргументом для замены служит наличие заводского брака или многократные неудачные попытки ремонта. Новый стартер обеспечивает гарантированную работоспособность и снижает риски повторного снятия узла, что экономит время и ресурсы.

Список источников

При подготовке материала о реле стартера использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось проверенным методам диагностики и типовым схемам расположения компонентов.

Ключевые источники включают официальную документацию автопроизводителей и экспертные рекомендации по автомобильной электронике. Все данные сверены с актуальными стандартами ремонта.

Технические материалы

• Руководства по ремонту конкретных моделей автомобилей (Haynes, Chilton, OEM)
• Электронные каталоги запчастей (например, TecDoc, Amayama)
• Разделы по электрическим схемам в сервисных мануалах производителей
• Технические бюллетени SAE (Society of Automotive Engineers)

1. Профессиональные автофорумы (Drive2, форумы дилерских центров)
2. Видеоинструкции по диагностике стартерных систем на YouTube-каналах автоэлектриков
3. Учебные пособия по автомобильной электротехнике (издательства "За рулём", "Академия")
4. Статьи в журналах "Автоэлектрика" и "Автодело"

Видео: СТАРТЕР..ПРОВЕРКА СТАРТЕРА И ВТЯГИВАЮЩЕГО РЕЛЕ..СОВЕТЫ НОВИЧКАМ..


• Подлокотник для авто - подбор, установка, использование

• Транспортный налог в России - правила и особенности

• Уход за автомобильным аккумулятором - регламент и рекомендации
