Перегоревший предохранитель – одна из самых распространённых причин внезапного отказа электрооборудования в Kia Spectra. Поиск нужного элемента в монтажном блоке часто вызывает затруднения у владельцев.

Эта статья поможет быстро найти нужный предохранитель в вашем автомобиле, используя точную схему расположения. Вы узнаете где находятся оба блока (в салоне и под капотом), как безопасно извлечь и проверить элемент, а также правильно подобрать замену.

Следуя простым инструкциям, вы сможете самостоятельно восстановить работу фар, стеклоочистителей, магнитолы или другой системы за считанные минуты, сэкономив время и деньги на визите в сервис.

Расположение дополнительных предохранителей в подкапотном пространстве

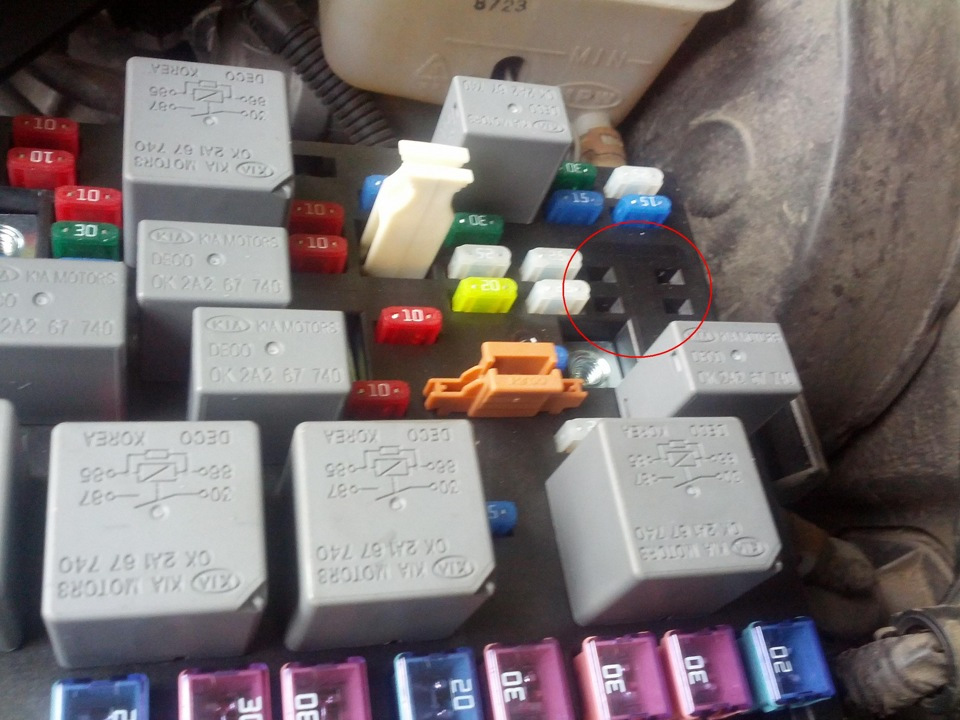

Основной монтажный блок предохранителей и реле в подкапотном пространстве Kia Spectra расположен со стороны водителя, ближе к лобовому стеклу. Он представляет собой прямоугольную чёрную коробку из пластика, закреплённую на шасси. Для доступа к содержимому необходимо отщёлкнуть фиксаторы по бокам и аккуратно поднять крышку вверх.

Внутри блока находятся предохранители различных номиналов и реле, отвечающие за критичные системы двигателя и электрооборудования. На внутренней стороне крышки или в руководстве по эксплуатации находится схематическое изображение, поясняющее назначение каждого элемента. Обратите внимание, что крышка может иметь отдельные секции для предохранителей и реле.

Ключевые компоненты блока

Силовые предохранители: Крупные предохранители (40А, 50А, 60А) защищают цепи стартера, генератора, вентилятора охлаждения и ABS.
Стандартные предохранители: Мелкие и средние предохранители (от 5А до 30А) отвечают за фары, стеклоочистители, топливный насос, ЭБУ двигателя, датчики.
Реле: Управляют включением/выключением мощных потребителей: стартера, вентиляторов радиатора, фар, топливного насоса, звукового сигнала.

Тип элемента	Типовые номиналы	Ответственные системы (примеры)
Силовой предохранитель	40A, 50A, 60A	Стартер, генератор, главный вентилятор охлаждения, ABS
Стандартный предохранитель	10A, 15A, 20A, 25A, 30A	Фары, стоп-сигналы, стеклоочистители, ЭБУ двигателя, топливный насос, датчики
Реле	-	Стартер, вентиляторы охлаждения, ближний/дальний свет фар, топливный насос, звуковой сигнал

Важно! Перед заменой любого предохранителя обязательно заглушите двигатель и выньте ключ из замка зажигания. Используйте только предохранители строго соответствующего номинала (указан на корпусе или схеме). Установка предохранителя с большей силой тока может привести к повреждению электропроводки или возгоранию.

Расшифровка обозначений на схеме крышки блока

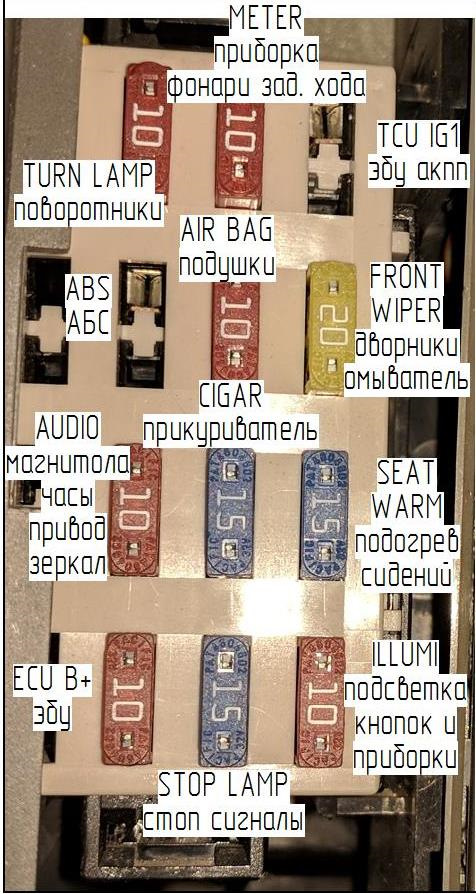

Схема на крышке блока предохранителей Kia Spectra содержит буквенно-цифровые маркеры, соответствующие конкретным предохранителям и реле внутри монтажного блока. Каждый символ дублирует маркировку на корпусе элемента и указывает на его положение в блоке. Например, обозначение «F3» относится к третьему предохранителю, а «R7» – к седьмому реле.

Названия компонентов на схеме пишутся английскими аббревиатурами, требующими перевода. Для корректной идентификации необходимо сверить обозначение с таблицей расшифровки, обычно расположенной рядом со схемой или в технической документации. Отсутствие перевода может привести к ошибкам при замене элементов.

Основные типы обозначений

F + цифра (F1, F2): Номер предохранителя
R + цифра (R5, R8): Номер реле
B+: Питание от аккумулятора
IG1/IG2: Зажигание (разные цепи)
ACC: Аксессуары (радио, прикуриватель)

Аббревиатура	Расшифровка
ECU	Блок управления двигателем
ABS	Антиблокировочная система
HTD	Обогрев заднего стекла
WIPER	Дворники и омыватель
P/WDW	Электростеклоподъемники
TAIL	Габаритные огни

Найдите нужный символ на схеме крышки
Сравните аббревиатуру с таблицей расшифровки
Определите физическое положение элемента в блоке по сетке координат (ряды и столбцы)

Важно: При отсутствии расшифровки на крышке используйте сервисную книжку автомобиля или официальные технические ресурсы. Неправильная интерпретация обозначений может вызвать отказ систем.

Алгоритм безопасной замены перегоревшего предохранителя

Перед началом работ убедитесь, что зажигание автомобиля выключено, ключ извлечён из замка, а все электроприборы (фары, магнитола, кондиционер) деактивированы. Рекомендуется надеть диэлектрические перчатки для исключения риска короткого замыкания или поражения током при случайном контакте с токоведущими частями.

Точное расположение блоков предохранителей указано в руководстве по эксплуатации Kia Spectra: основной блок обычно находится в салоне слева под рулевой колонкой (за пластиковой панелью), дополнительный – в подкапотном пространстве возле аккумулятора. Подготовьте новый предохранитель идентичного номинала (например, 10А или 15А), который можно определить по маркировке на корпусе старого элемента или схеме на крышке блока.

Пошаговый порядок действий

Откройте крышку нужного блока предохранителей, используя защёлки или отвёртку с плоским жалом при необходимости.
Найдите перегоревший элемент с помощью пинцета (часто встроен в блок) или пластикового зажима. Признак неисправности – разорванная металлическая нить внутри или потемнение на прозрачном корпусе.
Извлеките предохранитель строго вертикально, без перекоса, избегая касания контактов пальцами. Если элемент застрял, используйте специальный съёмник.
Визуально сравните новый предохранитель со старым, убедитесь в полном совпадении цветовой маркировки и цифрового значения силы тока (например, жёлтый – 20А, синий – 15А).
Установите новый элемент в гнездо до характерного щелчка, соблюдая первоначальную ориентацию. Не применяйте силу – контакты должны входить свободно.
Проверьте работоспособность цепи, включив соответствующий прибор (например, прикуриватель или стеклоочистители). Если проблема сохраняется, диагностируйте электропроводку на предмет замыканий.

Категорически запрещено:

Использовать предохранители большего номинала, «жучки» или монеты – это приведёт к перегреву проводки.
Ставить металлические предметы в гнёзда для диагностики – высок риск повреждения ЭБУ.
Оставлять блоки открытыми после замены – защитные крышки предотвращают попадание влаги и пыли.

Утилизируйте перегоревший элемент как бытовой отход. При частом повторном сгорании одного и того же предохранителя обратитесь в сервис для выявления глубинной причины неисправности.

Критерии выбора нового предохранителя правильного номинала

Главный и абсолютный критерий – это соответствие номинальному току, указанному в амперах (А). Номинал нового предохранителя должен в точности совпадать с номиналом перегоревшего или с указанным значением для данной цепи в документации к автомобилю. Никогда не ставьте предохранитель с большим номиналом "на всякий случай" – это прямая угроза возгорания электропроводки или выхода из строя дорогостоящего электрооборудования.

Определить необходимый номинальный ток можно несколькими способами. Самый надежный – посмотреть значение, указанное на корпусе извлеченного перегоревшего предохранителя. Если он недоступен или нечитаем, обратитесь к схеме расположения предохранителей и реле (блок предохранителей под капотом, блок в салоне у ног водителя, наклейка на крышке блока или руководство по эксплуатации автомобиля), где для каждой позиции указан защищаемый элемент и требуемый номинал в амперах.

Ключевые моменты при выборе

Точность номинала (А): Обязательно соответствует значению, указанному для конкретного защищаемого контура.
Тип корпуса: Предохранители бывают разных типов (стандартные ножевые: Mini, Standard/ATO, Maxi; керамические; стеклянные цилиндрические). В Kia Spectra используются преимущественно ножевые предохранители типов Mini и Standard (ATO). Новый предохранитель должен физически подходить в гнездо блока.
Цветовая маркировка: Цвет корпуса предохранителя соответствует его номинальному току (например, красный – 10А, синий – 15А, желтый – 20А). Это удобно для визуального контроля, но всегда перепроверяйте цифровое значение на корпусе.
Качество: Отдавайте предпочтение предохранителям известных производителей автокомпонентов.

Важно: Никогда не заменяйте предохранитель "жучком", скруткой проволоки или монетой. Это крайне опасно и лишает цепь защиты.

Типичный Номинал (А)	Цвет корпуса (часто)	Пример защищаемой цепи (Spectra, общее)
5A	Коричневый / Бежевый	Прикуриватель (иногда), подсветка приборов, габариты
7.5A	Коричневый	Бортовой компьютер, аудиосистема (память), стоп-сигналы
10A	Красный	Противотуманные фары (задние), обогрев зеркал, стеклоочистители
15A	Синий	Прикуриватель, обогрев сидений, стеклоподъемники, стоп-сигналы, ближний свет
20A	Желтый	Вентилятор печки, звуковой сигнал, розетка 12V (грузовой отсек)
25A	Прозрачный / Белый	ABS (некоторые цепи), блок управления двигателем (ECU)
30A	Зеленый	Генератор, вентилятор радиатора, цепи силового питания

Примечание: Данные в таблице приведены как пример наиболее распространенных назначений. Всегда сверяйтесь со схемой предохранителей именно для вашей модели и года выпуска Kia Spectra! Значения могут отличаться.
