Где расположены дверные концевики и схема их подключения

Статья обновлена: 18.08.2025

Концевики дверей автомобиля – специальные датчики, контролирующие открытие и закрытие проёмов. Их корректная работа напрямую влияет на безопасность и функциональность транспортного средства.

В статье детально разберём расположение этих элементов на разных моделях машин, принципы их функционирования и типовые схемы подключения к бортовой системе.

Знание этих аспектов необходимо для самостоятельной диагностики неисправностей сигнализации, освещения салона или центрального замка, связанных с концевиками.

Что такое концевик двери и зачем он нужен

Концевик двери (дверной концевой выключатель, дверной датчик) – это компактное электромеханическое или электронное устройство, устанавливаемое на подвижные элементы дверной конструкции (дверное полотно, коробку, ворота). Его основная функция – фиксировать текущее положение двери (открыто/закрыто) и преобразовывать это физическое состояние в электрический сигнал.

Сигнал от концевика служит источником информации для других систем. Без него автоматика "не знает", в каком состоянии находится дверь, что делает невозможным выполнение многих критически важных функций безопасности и управления.

Основные функции и задачи дверного концевика

Обеспечение безопасности: Блокировка работы опасного оборудования (конвейер, станок, лифт, автоматические ворота) при открытой двери, предотвращая травмы персонала. Например, пресс не запустится, пока дверь защитного ограждения открыта.
Управление освещением: Автоматическое включение света при открытии двери (в кладовках, холодильных камерах, подсобках) и выключение при закрытии для экономии энергии.
Сигнализация: Формирование сигнала тревоги при несанкционированном открытии двери (охранная сигнализация) или предупредительного сигнала (например, на воротах склада).
Интеграция в системы "Умный дом": Информирование системы о состоянии двери для запуска сценариев (отключение отопления/кондиционера при открытом окне или балконной двери).
Контроль доступа: Фиксация факта открытия/закрытия двери в системах контроля и управления доступом (СКУД) для учета рабочего времени или протоколирования событий.
Управление вентиляцией: Автоматическое включение/выключение вытяжки в санузлах или кухнях при открытии/закрытии двери.

Расположение концевиков в автомобильных дверях

Концевики дверей автомобиля (дверные выключатели) монтируются в дверных проёмах кузова. Основное место установки – зона дверной стойки (центральной или задней), реже – порог или верхняя часть проёма. Конструктивно они размещаются в точках соприкосновения двери с кузовом при закрытом положении.

Типовая локализация – вблизи заводных петель или замкового механизма, где обеспечивается надёжный контакт при захлопывании двери. Внешне элементы представляют собой кнопочный или плунжерный выключатель с пластиковым штоком, который утапливается корпусом двери при закрытии.

Особенности подключения

Электрическое соединение концевиков реализуется через:

Однопроводную схему: корпус выключателя замыкается на массу кузова при активации
Двухпроводную систему: используется для герметичных моделей или сложных электроцепей

Подключение выполняется к блоку управления кузовной электроникой (BCM) или реле освещения салона. Принципиальная схема взаимодействия:

Состояние двери	Действие концевика	Реакция систем
Открыта	Шток выдвинут, цепь разомкнута	Включение плафона, сигнал на панель приборов
Закрыта	Шток утоплен, цепь замкнута	Отключение света, снятие предупреждения

Критичные нюансы монтажа: обязательная защита контактов от влаги, жёсткая фиксация корпуса для предотвращения ложных срабатываний, соблюдение ориентации штока относительно ответной части двери.

Место установки концевиков в межкомнатных дверях

Концевики монтируются в скрытых зонах дверной конструкции для сохранения эстетики. Основное правило – фиксация одного элемента на неподвижной коробке, а ответного на движущемся полотне. Точное позиционирование зависит от типа выключателя и конструкции проема.

Распространенные варианты размещения включают верхний торец дверной коробки, боковые притворы или порог. Магнитные модели чаще устанавливаются в торец полотна и притвор коробки, а механические (роликовые) – вертикально на стороне петель или ручки.

Типовые точки монтажа

Верхний притвор: Датчик крепится на коробке, магнит – на торце двери в 10-15 мм от края.
Боковой притвор: Элементы размещаются в зоне замка (механические модели) или по центру стойки (магнитные).
Порог: Для скрытой установки в напольное покрытие (требует подготовки ниши).

Тип концевика	Позиция на коробке	Позиция на полотне
Магнитный	Торец верхней перекладины или боковой паз	Верхний торец напротив датчика (±2 мм)
Роликовый	Боковая стойка (зона закрытия)	Не требуется – активируется ребром двери

При установке обеспечивают соосность магнитных элементов с зазором 2-5 мм и защищают проводку от пережима петлями. Для стеклянных дверей используют модели с кронштейнами для крепления к профилю.

Концевики в шкафах-купе и мебельных конструкциях

В мебельных системах концевики (концевые выключатели) служат для ограничения хода раздвижных дверей шкафов-купе и других подвижных элементов. Их основная задача – предотвращение ударов створок о торцы корпуса или соседние модули при открывании/закрывании. Корректная установка обеспечивает плавную работу механизмов и защиту фурнитуры от перегрузок.

Конструктивно мебельные концевики чаще выполняются в виде компактных кнопочных или роликовых микровыключателей. Кнопочные монтируются в торец направляющей или боковую стенку корпуса, срабатывая при нажатии роликом каретки двери. Роликовые крепятся на движущейся створке и активируются при контакте с фиксированным упором на корпусе.

Особенности подключения и монтажа

При установке важно обеспечить точное позиционирование выключателей относительно точки контакта. Типовая схема подключения концевиков в мебели включает:

Параллельное соединение – для одновременного размыкания цепи при срабатывании любого из выключателей
Прямое управление приводом – сигнал с контактов подается на контроллер двигателя раздвижной системы
Защита от перекоса – установка парных концевиков с двух сторон для синхронного останова

Тип концевика	Место установки	Алгоритм работы
Кнопочный	Торцевая часть направляющей, боковина корпуса	Нажатие роликом каретки при достижении крайнего положения
Роликовый	На подвижной створке	Контакт с неподвижным упором на стационарной части конструкции

Критические параметры при выборе: рабочий ход кнопки (обычно 1-3 мм), степень защиты (IP20 для сухих помещений), допустимая сила срабатывания. Для систем с автоматическим приводом дополнительно учитывают напряжение срабатывания (12В/24В) и тип выходного сигнала (нормально замкнутый/разомкнутый контакт).

Позиционирование концевиков в автоматических раздвижных дверях

Концевики в автоматических раздвижных дверях располагаются строго в зонах конечных положений створок, обеспечивая точный контроль крайних точек хода. Их монтаж осуществляется на неподвижных элементах конструкции (торцах дверной коробки, направляющих или раме), в то время как активирующие элементы (кулачки или рычаги) крепятся непосредственно на подвижной створке.

Правильная установка требует соблюдения двух критических условий: концевики должны срабатывать при полном открытии/закрытии двери без создания механических напряжений и гарантировать отсутствие ложных сигналов при вибрациях или ветровой нагрузке. Точное позиционирование регулируется после монтажа основных механизмов в ходе тестовых циклов движения створки.

Типовые схемы размещения

Существуют две основные конфигурации установки концевиков в зависимости от конструкции привода:

Прямое воздействие на створку
Концевики монтируются на торцах направляющей, активирующий элемент закреплен на каретке привода или самой створке.
Косвенное воздействие через привод
Концевики интегрированы в механизм редуктора двигателя, срабатывают при достижении валом заданного угла поворота.

Точки установки определяются следующими параметрами:

Параметр	Открытие	Закрытие
Зона контакта	Внешний торец направляющей	Внутренний торец направляющей
Защита от перехлеста	Дополнительные концевики перед зоной стыковки створок (для дверей "книжка")

При монтаже учитывайте:

Зазор между активатором и кнопкой концевика в момент срабатывания должен исключать ударные нагрузки
Траектория движения активирующего элемента должна быть строго перпендикулярна рабочей оси выключателя
Для магнитных концевиков обязательна чистота поверхности и отсутствие ферромагнитных помех в зоне срабатывания

Ошибки позиционирования приводят к:

Неполному открытию/закрытию двери
Механическим ударам в крайних положениях
Ложным срабатываниям системы безопасности

Установка концевиков на гаражных воротах

Концевики (концевые выключатели) монтируются в крайних точках движения воротного полотна для фиксации положений "открыто" и "закрыто". Для секционных ворот их устанавливают на вертикальных направляющих: верхний концевик – в зоне максимального подъема полотна, нижний – у пола при полном опускании. На распашных конструкциях концевики крепятся на неподвижных столбах в местах контакта с створками.

Механические концевики с роликовым приводом размещают так, чтобы ролик нажимался кронштейном, закрепленным на движущейся части ворот. Магнитные (герконовые) модели требуют установки двух компонентов: магнита – на подвижном элементе (створке/полотне), геркона – на стационарной раме с точным позиционированием в зонах срабатывания.

Порядок подключения

Подключение выполняется к клеммам блока управления ворот после монтажа выключателей:

Проложите провода в гофрированной трубке от концевиков к контроллеру, избегая участков с подвижными элементами
Соедините провода верхнего концевика с клеммами "OPEN" или "STOP UP"
Подключите нижний концевик к клеммам "CLOSE" или "STOP DOWN"
Общий провод (COM) от обоих концевиков подключите к соответствующей клемме контроллера

Тип подключения	Клеммы контроллера	Особенности
Нормально-разомкнутый (NO)	COM + OPEN/CLOSE	Контакты замыкаются при срабатывании
Нормально-замкнутый (NC)	COM + STOP	Цепь разрывается при активации

Проверка работы: после подключения выполните тестовый цикл. При достижении крайних положений привод должен автоматически останавливаться. Если ворота не останавливаются – отрегулируйте положение концевиков или проверьте соединения.

Важно: для герконовых моделей соблюдайте полярность подключения. При некорректной работе проверьте зазор между магнитом и герконом (не должен превышать 10-15 мм).

Основные типы концевых выключателей для дверей

Концевые выключатели для дверей классифицируются по принципу срабатывания и конструктивным особенностям. Выбор конкретного типа зависит от требований к точности позиционирования, условий эксплуатации и типа двери (распашные, раздвижные, откатные).

Механические концевики наиболее распространены благодаря простоте конструкции и надежности. Они активируются при прямом физическом контакте с подвижной частью двери. Электромагнитные и бесконтактные модели применяются там, где требуется повышенная износостойкость или исключение механического воздействия.

Классификация по принципу действия

Механические (контактные):
- Рычажные – срабатывают при отклонении рычага дверным полотном.
- Кнопочные – активируются нажатием утопленной/выступающей кнопки.
- Роликовые – используют вращающийся ролик для снижения трения.
Бесконтактные:
- Магнитные (герконы) – реагируют на приближение магнита, закрепленного на двери.
- Индуктивные – детектируют металлические элементы полотна.
- Оптические – используют прерывание ИК-луча.
Электромагнитные:
- Срабатывают при подаче/снятии напряжения на катушку, часто применяются в системах безопасности.

Тип	Плюсы	Минусы
Механические	Низкая стоимость, простота монтажа	Износ контактов, чувствительность к загрязнениям
Магнитные	Бесшумность, долговечность	Требует точной установки магнита
Оптические	Высокая точность, отсутствие контакта	Чувствительность к пыли и влаге

Для автоматических дверей чаще применяют магнитные или индуктивные модели из-за отсутствия механического износа. В шлагбаумах и промышленных воротах преобладают рычажные концевики с защищенным корпусом. Герметичные исполнения (IP67 и выше) обязательны для уличного монтажа.

Инструменты для монтажа и проверки концевиков

Для установки концевиков дверей потребуется стандартный набор электромонтажных инструментов. Ключевое значение имеет возможность точно сверлить отверстия, фиксировать корпус датчика и подключать электрические провода. Отсутствие подходящих приспособлений усложнит процесс и снизит надежность крепления.

При диагностике неисправностей необходим специализированный инструмент для проверки сигнала, целостности цепи и параметров срабатывания. Без корректных измерительных устройств невозможно точно определить причину поломки или неправильной работы контактной группы.

Перечень необходимых инструментов

Инструмент	Назначение
Мультиметр	Проверка сопротивления, напряжения и целостности цепи
Индикаторная отвертка	Обнаружение наличия/отсутствия напряжения в цепи
Шуруповерт с набором бит	Крепление корпуса концевика к дверной коробке
Клещи для обжима клемм	Обеспечение надежного контакта проводов
Стриппер для изоляции	Зачистка проводов перед подключением
Дрель с коронкой/сверлом	Формирование монтажных отверстий в корпусе

Дополнительные материалы: изолента, термоусадка, монтажные клипсы для фиксации проводки. При работе с автомобильными концевиками добавьте тестер ЭБУ для диагностики CAN-шины.

Схемы подключения магнитных концевиков

Магнитные концевики (герконы) для дверей подключаются в разрыв сигнальной цепи охранной или управляющей системы. Они функционируют по принципу замыкания/размыкания контактов при изменении положения магнита, закрепленного на подвижной части двери относительно датчика на коробке.

Подключение выполняется низковольтными проводами (обычно 2-жильными) к клеммам контроллера, шлейфа сигнализации или реле. Полярность при соединении не имеет значения, так как концевик является нормально-разомкнутым выключателем.

Основные варианты схем

Типовая схема подключения к охранной системе:

Один контакт концевика соединяется с клеммой "+" шлейфа
Второй контакт подключается к резистору (терминалу)
Свободный вывод резистора направляется на клемму "-" шлейфа

Для управления освещением через реле:

Контакты геркона подключаются к катушке реле
Силовая цепь освещения заводится через нормально-разомкнутые контакты реле
При открытии двери цепь катушки замыкается → реле срабатывает → свет включается

Важно: При монтаже соблюдайте расстояние между магнитом и датчиком (обычно до 10-15 мм). Используйте экранированный кабель при прокладке рядом с силовыми линиями.

Тип системы	Особенности подключения
Охранная сигнализация	Обязательное использование оконечного резистора в шлейфе
Умный дом	Подключение к цифровому входу контроллера (сухой контакт)
Автономное реле	Прямое управление без дополнительных элементов

Правила подсоединения кнопочных концевиков

Кнопочные концевики (механические выключатели) активируются физическим нажатием при закрытии двери. Их контакты могут быть нормально разомкнутыми (NO) или нормально замкнутыми (NC). Выбор типа определяет логику работы системы: NO замыкаются при срабатывании, NC – размыкаются.

Подключение выполняется параллельно или последовательно в электрическую цепь управления/безопасности. Обязательно учитывайте рабочее напряжение и ток концевика, указанные в техдокументации. Превышение параметров выведет устройство из строя.

Ключевые принципы монтажа

Отключение питания: Все работы ведутся при обесточенной системе для предотвращения короткого замыкания и поражения током.
Определение контактов:
- На корпусе маркированы клеммы: COM (общий), NO (нормально открытый), NC (нормально закрытый).
- При отсутствии маркировки используйте тестер для прозвонки: контакт с COM, замыкающийся при нажатии – NO, размыкающийся – NC.

Выбор схемы подключения:

Тип контакта	Типовая схема	Применение
NO	Последовательное включение в цепь сигнала (например, освещения)	Замыкание цепи при закрытии двери (включение света)
NC	Последовательное включение в шлейф безопасности/охраны	Разрыв цепи при открытии (тревожный сигнал)

Фиксация проводов: Зачистите изоляцию на 5-7 мм. Надежно зажмите жилы в клеммах концевика, избегая перегибов и натяжения.
Проверка работы:
- Подайте питание и имитируйте закрытие двери (нажмите плунжер).
- Убедитесь в изменении состояния цепи (срабатывание реле, включение/выключение света, изменение статуса на контроллере).

Важно: Для длинных линий связи (более 10 м) используйте экранированный кабель. Экран заземляется только с одной стороны для подавления помех. Избегайте прокладки сигнальных кабелей рядом с силовыми линиями.

Подключение роликовых концевых выключателей

Роликовые концевые выключатели монтируются на неподвижную часть дверной конструкции (коробку или раму) таким образом, чтобы при полном закрытии двери её торец нажимал на роликовый толкатель. В открытом положении толкатель возвращается в исходное состояние под действием внутренней пружины выключателя. Корректная установка требует точной регулировки положения концевика для гарантированного срабатывания при контакте с дверным полотном.

Электрическое подключение осуществляется через три основных контакта выключателя: общий (COM), нормально разомкнутый (NO) и нормально замкнутый (NC). Для сигнализации открытой двери используется цепь NO (контакт замыкается при нажатии), для контроля закрытого состояния – цепь NC (контакт размыкается при нажатии). Сечение проводов выбирается в соответствии с токовой нагрузкой управляемой цепи (обычно 0.5-1.5 мм²).

Схемы подключения

Типовая коммутация для систем безопасности и автоматики:

Управление светом: NO контакт → цепь освещения салона (активация при открытии)
Охранная сигнализация: NC контакт → шлейф СКУД (разрыв цепи при открытии)
Контроль в лифтах: NC группа → аварийный контроллер (блокировка движения при незакрытой двери)

Состояние двери	Контакты NO	Контакты NC	Типовая функция
Закрыта	Разомкнуты	Замкнуты	Деактивация света, разрешение движения
Открыта	Замкнуты	Разомкнуты	Включение освещения, тревожный сигнал

Критические требования:

Обязательная установка защитного кожуха при наружном монтаже
Проверка отсутствия короткого замыкания мультиметром перед подачей напряжения
Использование гофрированных трубок для кабелей в зоне движения двери

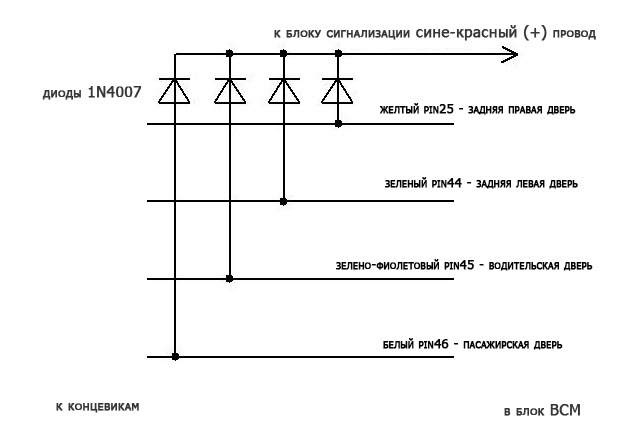

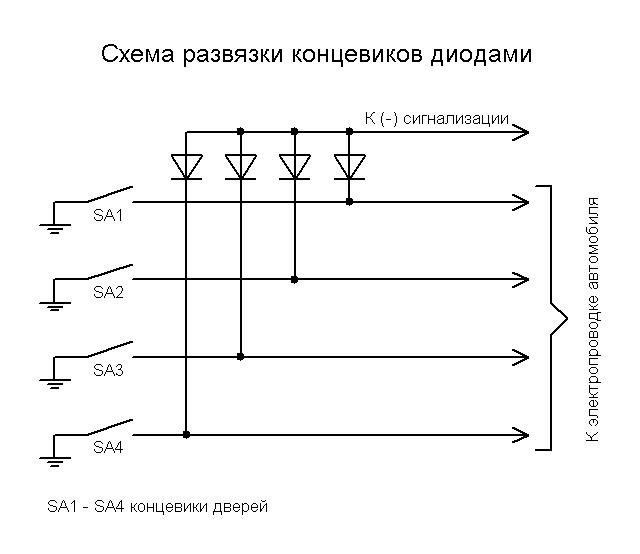

Соединение концевиков с системами сигнализации

Концевики дверей интегрируются в шлейфы охранной сигнализации как датчики размыкания, где их контакты последовательно включаются в общую цепь с другими извещателями. Принцип основан на изменении состояния контура: нормально замкнутые (НЗ) контакты концевиков поддерживают целостность шлейфа при закрытой двери, а размыкание при открытии вызывает срабатывание тревоги. Нормально разомкнутые (НР) модели требуют подачи напряжения при активации и используются реже.

Критически важно согласовать тип контактов концевика с параметрами контрольной панели – сопротивление шлейфа, напряжение и ток нагрузки. Несоответствие приводит к ложным тревогам или необнаружению проникновения. Для защиты от саботажа применяют четырехпроводное подключение с дублирующим шлейфом, контролирующим целостность линии, либо используют концевики с тамперными контактами.

Варианты подключения и особенности

Тип схемы	Принцип работы	Преимущества/Недостатки
Двухпроводная (НЗ)	Контакты замкнуты при закрытой двери, разрыв цепи = тревога	Простота монтажа; уязвимость к обрыву провода
Четырехпроводная	Основной шлейф + тамперный контур для контроля вскрытия корпуса	Защита от саботажа; повышенная сложность прокладки
Адресная	Концевик с микросхемой передает состояние на панель по цифровому протоколу	Точная идентификация точки; высокая стоимость оборудования

При монтаже соблюдайте полярность для адресных и токовых схем, изолируйте кабель от металлических поверхностей во избежание КЗ. Для длинных трасс применяйте провод сечением не менее 0.22 мм² с помехозащищенной витой парой. Обязательно тестируйте:

Срабатывание при открытии двери на 2-3 мм
Отсутствие ложных сигналов от вибрации или перепадов температуры
Корректную работу тамперного контура при попытке демонтажа датчика

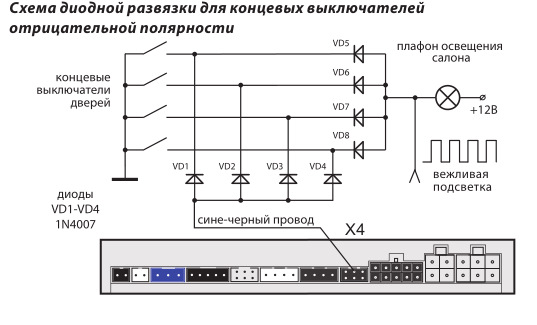

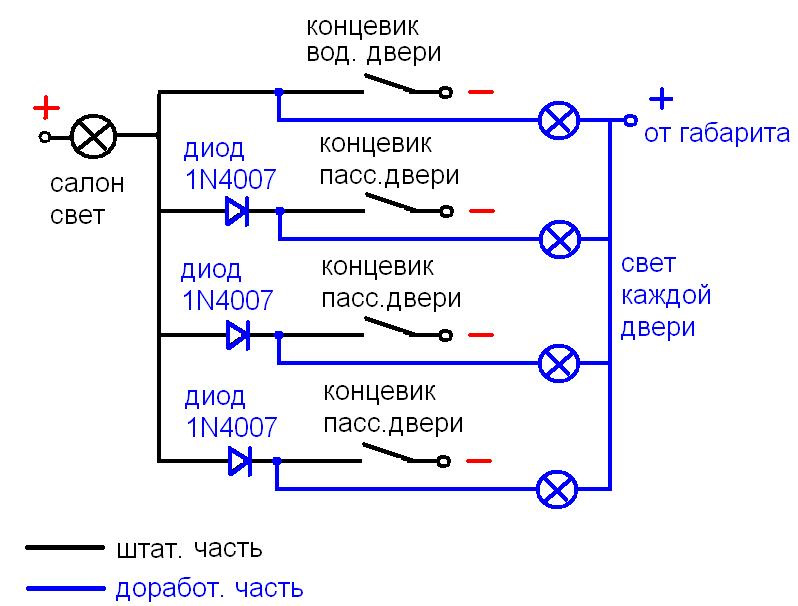

Интеграция с цепями освещения салона автомобиля

Концевики дверей интегрируются в цепи освещения салона через параллельное подключение к проводам ламп подсветки. При срабатывании любого концевика (двери, багажника или капота) замыкается цепь управления, подающая напряжение на лампы салонного света через реле или напрямую к блоку управления кузовом (BCM).

Основная задача – обеспечить синхронное включение подсветки при открытии любой двери. Для этого сигнальные провода от всех концевиков объединяются в общую шину, подключенную к управляющему контакту реле освещения или входу BCM. При замыкании любого концевика шина замыкается на массу, активируя подсветку.

Схема подключения и особенности

Типовая схема включает:

Параллельное соединение концевиков: все концевики подключаются к одному управляющему проводу цепи освещения
Активация через реле/BCM: сигнал концевиков замыкает управляющую цепь реле, подающего +12V на лампы
Защита от перегрузки: в цепи обязателен предохранитель (обычно 5-10А)

Компонент	Функция в цепи
Концевик двери	Замыкает цепь на массу при открытии
Реле подсветки	Коммутирует силовой ток ламп
BCM	Обрабатывает сигналы, управляет задержкой выключения
Предохранитель	Защищает цепь от КЗ

Ключевые требования: Используйте термоусадку для контактов, избегайте скруток. Сечение проводов – не менее 0.75 мм². При подключении к BCM сверяйтесь с распиновкой конкретной модели авто.

Подключение к контроллерам умного дома

Концевики дверей интегрируются в систему умного дома через специализированные контроллеры, обрабатывающие их сигналы. Подключение осуществляется к дискретным цифровым входам контроллера, предназначенным для считывания состояний "разомкнуто/замкнуто". Физическая коммутация выполняется низковольтными проводами, прокладываемыми от датчика к клеммной колодке устройства управления.

Тип контроллера определяет особенности подключения: центральные хабы (например, Fibaro Home Center, Xiaomi Gateway) используют встроенные или расширительные модули, а DIY-решения на базе Arduino или Raspberry Pi требуют внешних подтягивающих резисторов для стабилизации сигнала. Обязательно согласование рабочего напряжения концевика (обычно 5-24В DC) с параметрами входа контроллера.

Типовые схемы коммутации

Стандартное подключение к цифровому входу:

Нормально-разомкнутый (NO) концевик: один провод к GND контроллера, второй – к цифровому входу (при открытии цепи – логический "0")
Нормально-замкнутый (NC) концевик: вход контроллера через резистор (4.7-10 кОм) к +5В, концевик между входом и GND (размыкание двери = обрыв цепи = "1")

Настройка в ПО умного дома:

Задать тип входа (NO/NC) в конфигураторе контроллера
Назначить триггеры для событий (например: "Вход_1 = 0 → Дверь_открыта")
Привязать события к сценариям (оповещение, свет, охрана)

Тип входа контроллера	Подключение NO	Подключение NC	Статус "Открыто"
Пассивный (сухой контакт)	Прямое к GND	Через резистор к +V	0 (NO) / 1 (NC)
Активный (12-24В)	Через внешнее реле	Через внешнее реле	По конфигурации реле

Важные нюансы: При длинных трассах используйте витую пару для защиты от помех. Для беспроводных концевиков (Zigbee/Z-Wave) применяются переходные радио-модули, преобразующие контактный сигнал в эфирный пакет. Все соединения обесточиваются перед монтажом!

Пошаговая диагностика неисправности концевиков дверей

Признаки неисправности концевиков включают незагорание салонного света при открытии дверей, некорректную работу центрального замка, отсутствие предупреждений на панели приборов или неработающий звуковой сигнал открытой двери. Также могут наблюдаться сбои в работе автономного отопителя или системы "комфортный доступ".

Перед диагностикой подготовьте мультиметр, контрольную лампу, схему подключения конкретной модели автомобиля и стандартные инструменты для демонтажа обшивок. Убедитесь, что аккумуляторная батарея имеет достаточный заряд для проведения тестов.

Алгоритм проверки

Локализация концевиков
- Найдите все датчики: обычно вкручены в дверные стойки кузова или интегрированы в замки
- Определите тип конструкции: кнопочные (поршневые) или магнитные (характерны для задних дверей)
Визуальный осмотр
- Проверьте целостность корпуса и резинового уплотнителя
- Убедитесь в отсутствии коррозии на контактах и креплениях
- Проконтролируйте свободный ход кнопки (для поршневых моделей)

Тестирование мультиметром

Отсоедините разъем концевика
Переведите мультиметр в режим проверки сопротивления (Ω)

Замерьте сопротивление при нажатой/отпущенной кнопке:

Состояние	Нормальное значение
Кнопка нажата (дверь закрыта)	0-5 Ом (короткое замыкание)
Кнопка отпущена (дверь открыта)	>100 кОм (обрыв цепи)

Проверка питания
- Включите зажигание
- Контрольной лампой проверьте наличие "+12В" на центральном проводе разъема
- При отсутствии напряжения - диагностируйте цепь до блока управления
Тест сигнальной цепи
- Замкните контакты разъема концевика перемычкой
- Имитируйте закрытие двери: салонный свет должен погаснуть
- Разомкните контакты: свет должен загореться
Диагностика программных сбоев
- При исправной электрической части выполните сброс ошибок через диагностический сканер
- Проверьте калибровку концевиков в параметрах блока управления кузовом (BCM)

Технология проверки работоспособности концевиков дверей мультиметром

Перед проверкой обесточьте цепь концевика для безопасности. Определите тип выключателя: нормально разомкнутый (NO – контакты замыкаются при нажатии) или нормально замкнутый (NC – контакты размыкаются при нажатии). Снимите один провод с клеммы концевика для исключения влияния параллельных цепей.

Переведите мультиметр в режим прозвонки (значок диода или звука) или измерения сопротивления (Ω, диапазон 200 Ом). Очистите контакты концевика от грязи и окислов. Зафиксируйте текущее состояние двери (открыта/закрыта), соответствующее положению толкателя концевика.

Процедура проверки

Проверка в статическом положении:

Подсоедините щупы мультиметра к клеммам концевика.
Для NO в разжатом состоянии (дверь открыта) экран должен показывать "OL" (обрыв) или отсутствие звука. При нажатии толкателя (дверь закрыта) – значение близкое к 0 Ом и звуковой сигнал.
Для NC в разжатом состоянии должно быть ~0 Ом и звук. При нажатии – "OL" или отсутствие сигнала.

Проверка динамики контактов:

Медленно нажимайте/отпускайте толкатель рукой, имитируя работу двери. Следите за показаниями:
Стабильный переход между 0 Ом (звук) и "OL" (тишина) без промежуточных значений подтверждает исправность.
Постоянное "OL", хаотичные показания или сопротивление >1-2 Ом в замкнутом состоянии указывают на неисправность (загрязнение, износ, поломка).

Интерпретация результатов:

Тип концевика	Состояние	Исправный результат	Неисправный результат
NO	Отжат (дверь открыта)	Обрыв ("OL")	Нет изменений, высокое R, нестабильность
NO	Нажат (дверь закрыта)	~0 Ом, звук	Нет изменений, высокое R, нестабильность
NC	Отжат (дверь открыта)	~0 Ом, звук	Нет изменений, обрыв, нестабильность
NC	Нажат (дверь закрыта)	Обрыв ("OL")	Нет изменений, обрыв, нестабильность

Типичные проблемы при неверном подключении контактов

Неправильное соединение проводов концевиков с контроллером или блоком управления вызывает системные сбои в работе дверей. Ошибки коммутации проводов приводят к некорректному распознаванию состояния "открыто/закрыто", что нарушает логику работы автоматики.

Распространённой ошибкой является путаница с нормально-разомкнутыми (NO) и нормально-замкнутыми (NC) контактами при подключении к входам контроллера. Использование неподходящей схемы включения проводов формирует ложные сигналы для системы управления.

Последствия некорректного монтажа

Инверсия сигналов: Дверь интерпретируется как открытая при закрытом положении и наоборот
Постоянный сигнал тревоги: Ложные срабатывания охранной сигнализации из-за обрыва цепи
Блокировка механизмов: Привод останавливается или переходит в аварийный режим
Повреждение оборудования: Короткое замыкание при подаче напряжения на сигнальные линии

Ошибка подключения	Внешнее проявление	Риск для системы
Перепутаны NO/NC контакты	Реверс работы индикации	Некорректное управление приводом
Короткое замыкание линий	Срабатывание защиты питания	Выход из строя блока управления
Обрыв цепи датчика	Постоянный сигнал "Дверь открыта"	Блокировка закрытия створок

Для предотвращения проблем обязательно сверяйтесь со схемой подключения конкретной модели концевика. При диагностике проверяйте целостность проводки мультиметром и соответствие напряжения на клеммах техзаданию контроллера. Корректное замыкание контактов должно фиксироваться системой как изменение состояния входа с высокого на низкий уровень (или наоборот) в зависимости от типа логики управления.

Замена концевика двери своими руками: пошаговая инструкция

Перед началом работ убедитесь в наличии нового концевика, совместимого с вашим автомобилем. Подготовьте базовый набор инструментов: крестовую отвертку, плоскогубцы, мультиметр и пластиковый монтажный инструмент для демонтажа обшивки.

Обязательно отключите минусовую клемму аккумулятора! Это предотвратит короткое замыкание и срабатывание системы сигнализации во время работ. Дополнительно снимите предохранитель, отвечающий за центральный замок (если применимо).

Демонтаж дверной обшивки
- Снимите крепежные элементы (болты, клипсы) с внутренней панели двери
- Аккуратно подденьте пластиковыми инструментами обшивку по периметру
- Отсоедините разъемы электрических подключений (ручки стеклоподъемника, динамика)
Поиск и демонтаж старого концевика
- Локализуйте концевик в районе дверного проема (обычно возле петлевой группы или замка)
- Отсоедините электрический разъем, нажав на фиксатор
- Выкрутите крепежный винт или вытолкните корпус из посадочного гнезда
Установка нового концевика
- Проверьте совпадение размеров и формы корпуса со старым элементом
- Зафиксируйте концевик в штатном положении (защелками или винтом)
- До щелчка подключите разъем проводки, убедившись в надежности контакта
Проверка работоспособности
- Временно подключите аккумулятор для тестирования
- Откройте/закройте дверь, наблюдая за индикацией на панели приборов
- Мультиметром замерьте изменение сопротивления при срабатывании

Критические нюансы установки

При монтаже обеспечьте правильное позиционирование штока/кнопки относительно ответной части кузова. Зазор между концевиком и контактной площадкой не должен превышать 2-3 мм. Не перетягивайте крепеж – пластиковые корпуса легко трескаются.

Список источников

Информация о расположении и подключении дверных концевиков основана на технической документации и специализированных автомобильных ресурсах.

Для обеспечения точности данных использовались руководства по ремонту, электрические схемы и практические инструкции от производителей.

Официальные сервисные руководства автопроизводителей (Volkswagen, Toyota, Lada) – разделы "Кузов", "Электрооборудование"
Электрические схемы конкретных моделей автомобилей – цепи управления освещением и сигнализацией
Руководства по установке сигнализаций (StarLine, Pandora) – разделы подключения к штатной проводке
Технические статьи в журналах "Автоэлектрик", "Электрооборудование автомобилей"
Видеоинструкции по диагностике концевиков на профильных YouTube-каналах
Форумы автомобильных электриков (Drive2, Мастер сервис) – темы по ремонту дверных выключателей
Учебные пособия по автомобильной электронике (главы "Концевые выключатели")
