Генератор ВАЗ-2105 - устройство, подключение, ремонт
Статья обновлена: 18.08.2025
Генератор в автомобиле ВАЗ-2105 выполняет ключевую роль: преобразует механическую энергию двигателя в электрический ток.
Он обеспечивает питание всех потребителей электроэнергии и подзарядку аккумуляторной батареи во время работы мотора.
Понимание его конструкции, принципа работы и схемы подключения критически важно для диагностики неисправностей и поддержания стабильного напряжения в бортовой сети.
Эта статья детально разберет устройство генератора, правильное подключение его клемм и основные этапы самостоятельного ремонта.
Принцип преобразования механической энергии в электрическую
Преобразование энергии в генераторе ВАЗ-2105 основано на явлении электромагнитной индукции: при пересечении проводником магнитных силовых линий в нём возникает электродвижущая сила (ЭДС). Ротор генератора, вращаемый коленчатым валом двигателя через ременную передачу, создаёт переменное магнитное поле, которое индуцирует переменный ток в неподвижных обмотках статора.
Ключевыми элементами процесса выступают ротор с катушкой возбуждения, генерирующий магнитный поток, и статор с трёхфазной обмоткой, где формируется электрический ток. Постоянное напряжение возбуждения первоначально подаётся от аккумулятора, а после запуска генератора поддерживается за счёт собственного выпрямленного тока через регулятор напряжения.
- Передача вращения: Коленчатый вал двигателя передаёт крутящий момент на шкив генератора через клиновой ремень.
- Создание магнитного поля: Ток возбуждения, протекающий через щётки и контактные кольца, намагничивает ротор.
- Индукция ЭДС: Вращающееся магнитное поле ротора пересекает обмотки статора, генерируя трёхфазное переменное напряжение.
- Выпрямление тока: Диодный мост преобразует переменный ток в постоянный для питания бортовой сети и зарядки АКБ.
- Стабилизация напряжения: Регулятор корректирует ток возбуждения в зависимости от нагрузки и частоты вращения.
| Компонент | Функция в преобразовании |
|---|---|
| Ротор (индуктор) | Создаёт вращающееся магнитное поле при подаче тока возбуждения |
| Статор (якорь) | Содержит трёхфазную обмотку, в которой индуцируется ЭДС |
| Выпрямительный блок | Преобразует переменный ток в постоянный |
| Регулятор напряжения | Контролирует силу тока возбуждения для стабилизации выходного напряжения |
Эффективность преобразования зависит от скорости вращения ротора (оптимум – 5000-6000 об/мин), целостности обмоток и исправности диодного моста. Критичным параметром является зазор между ротором и статором: его увеличение свыше 0.5 мм снижает КПД генератора.

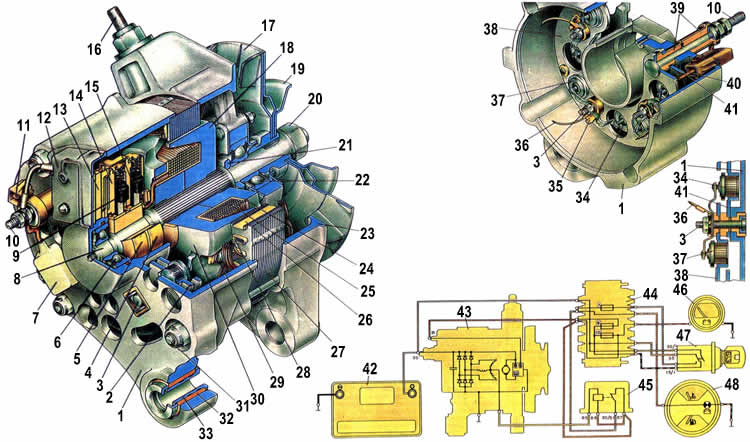

Схема расположения клемм на корпусе генератора ВАЗ-2105
Клеммные соединения генератора расположены на задней крышке его корпуса и включают три основных вывода. Выходная клемма «В+» (болтовая) находится в верхней части, клемма «Ш» (штекерная) – в центральном секторе, а масса «М» (болтовая) – в нижней зоне ближе к креплению.
Каждая клемма имеет строгое назначение: «В+» обеспечивает питание бортовой сети, «Ш» управляет работой регулятора напряжения, а «М» создает электрический контур с кузовом автомобиля. Нарушение маркировки или подключения вызывает сбои в работе системы зарядки.
Назначение клемм генератора
| Обозначение | Тип подключения | Функция |
|---|---|---|
| В+ (или «30») | Болт М8 | Выход постоянного тока. Подключается к аккумулятору через предохранитель и к нагрузке |
| Ш (или «61», D+) | Штекер Ø6 мм | Вывод обмотки возбуждения. Соединяется с контрольной лампой заряда и регулятором напряжения |
| М (или «–») | Болт М6 | Корпусная масса. Фиксируется на кузове/двигателе |
Особенности подключения:
- Клемма «В+» защищена пластиковым колпаком для предотвращения КЗ
- Провод массы «М» дублирует контакт через корпус генератора
- Отсутствие напряжения на «Ш» при включении зажигания блокирует самовозбуждение генератора
Распиновка проводов подключения к бортовой сети
Генератор ВАЗ-2105 оснащен тремя основными клеммами для подключения к бортовой сети. Каждая клемма выполняет строго определенную функцию, а ошибки в коммутации проводов приводят к некорректной работе системы зарядки и риску повреждения оборудования. Цветовая маркировка проводов соответствует заводским стандартам, но может отличаться в зависимости от года выпуска автомобиля.
Ниже приведена детальная схема подключения с указанием назначения каждого контакта. При проведении работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Проверяйте целостность проводов и надежность контактов в колодках перед подключением.
Распиновка клемм генератора
| Клемма | Цвет провода | Назначение | Примечания |
|---|---|---|---|
| 30 | Красный | Прямое подключение к плюсовой клемме АКБ | Толстый провод, постоянно под напряжением |
| 61 | Серый | Выход на контрольную лампу заряда | Через предохранитель №10 в блоке |
| В+ (или 67) | Коричневый | Питание обмотки возбуждения | Подключается через замок зажигания |
Дополнительные особенности подключения:
- Масса обеспечивается через корпус генератора. Обязательно зачищайте точки крепления к двигателю от грязи и окислов.
- Провод 61 соединяется с комбинацией приборов: при отсутствии заряда на клемме появляется "минус", зажигающий лампу на панели.
- Регулятор напряжения интегрирован в генератор и не требует отдельного подключения.
Типовые неисправности при неправильной распиновке:
- Отсутствие заряда АКБ при перепутанных проводах 61 и В+
- Постоянное горение контрольной лампы заряда
- Выход из строя диодного моста при замыкании клеммы 30 на массу
Порядок подсоединения генератора к аккумулятору
Отсоедините минусовую клемму аккумулятора для исключения короткого замыкания. Осмотрите силовой кабель на отсутствие повреждений изоляции и окисления контактов.
Проверьте соответствие сечения провода (минимум 16 мм² для ВАЗ-2105) и надежность крепления генератора к двигателю. Подготовьте медные наконечники и инструменты для затяжки клемм.
Пошаговое подключение
- Зафиксируйте силовой провод на клемме «30» генератора (маркировка Б+), затяните гайку ключом на 10 мм
- Подсоедините другой конец провода к положительной клемме аккумулятора, затяните крепеж
- Установите провод массы от корпуса генератора к кузову автомобиля при наличии дополнительной точки крепления
- Подключите управляющие провода:
- Клемму «Ш» к реле-регулятору (цепь возбуждения)
- Клемму «Д» к контрольной лампе на приборной панели
- Верните минусовую клемму на аккумулятор, затяните соединение
Контрольная проверка: После запуска двигателя измерьте напряжение на клеммах АКБ – норма 13.6-14.2 В при 2000 об/мин. Отклонение указывает на неисправность цепи.
Важно: Не допускайте переполюсовки! Обратное подключение выведет из строя диодный мост. При замене генератора сверяйте маркировку клемм со схемой электрооборудования.
Процедура установки и центровки приводного ремня
Проверьте состояние шкивов коленвала, генератора и помпы на отсутствие деформаций, задиров или следов масла. Убедитесь, что ремень не имеет трещин, расслоений или следов износа выше допустимого. Ослабьте гайку крепления генератора к натяжной планке и болт нижнего кронштейна, обеспечив свободное перемещение агрегата.
Наклоните корпус генератора к блоку цилиндров для максимального ослабления ременной передачи. Наденьте ремень на шкивы в следующей последовательности: коленчатый вал → помпа → генератор → направляющий ролик (при наличии). Контролируйте правильность расположения ремня в ручьях шкивов по всей длине траектории.
Центровка и натяжение
Медленно оттяните генератор от двигателя монтажной лопаткой, обеспечивая равномерное натяжение ремня. Проверьте прогиб на самом длинном участке между шкивами (обычно 10-15 мм при усилии 10 кгс). Зафиксируйте положение генератора, затянув нижний болт кронштейна и гайку натяжной планки с моментом 32-36 Н∙м.
- Запустите двигатель на 2-3 минуты
- Заглушите мотор и повторно проверьте прогиб
- При ослаблении повторите процедуру регулировки
| Параметр | Нормальное значение |
| Прогиб ремня | 10-15 мм (для нового 8-10 мм) |
| Усилие проверки | 10 кгс (98 Н) |
| Момент затяжки крепежа | 32-36 Н∙м |
Важно: Перетянутый ремень вызывает перегруз подшипников генератора и помпы, недостаточное натяжение приводит к проскальзыванию и перегреву. После 500 км пробега выполните контрольный осмотр натяжения.
Контроль натяжения ремня генератора: нормативы и методы
Правильное натяжение ремня генератора критически влияет на ресурс компонентов и стабильность зарядки. Слабое натяжение вызывает проскальзывание, перегрев ремня и недостаточную мощность генератора, а чрезмерное – ускоряет износ подшипников генератора и коленвала.
Нормативы прогиба для ВАЗ-2105 регламентированы заводом: при усилии 10 кгс (98 Н) допустимый прогиб ремня между шкивами генератора и коленвала составляет 10–15 мм. Для проверки используется линейка или штангенциркуль, замеряющий расстояние от исходной точки до максимального смещения ремня под нагрузкой.
Методы контроля и регулировки
Проверка прогиба ручным способом:
- Заглушить двигатель, снять кожух вентилятора.
- Нажать большим пальцем на середину ветви ремня между генератором и коленвалом с усилием ~10 кгс.
- Измерить величину прогиба: отклонение за пределы 10–15 мм требует регулировки.
Регулировка натяжения:
- Ослабить гайку крепления генератора к нижнему кронштейну и верхнюю регулировочную гайку.
- Перемещать корпус генератора монтажной лопаткой или монтировкой до достижения нормы прогиба.
- Зафиксировать положение верхней гайкой, затем затянуть нижнюю (момент затяжки 32–36 Н·м).
Критерии корректной работы:
| Состояние | Признаки |
| Норма | Тихая работа, отсутствие свиста при нагрузке (включенные фары, печка) |
| Слабое натяжение | Свист на влажном воздухе или под нагрузкой, мигание лампы заряда |
| Перетяг | Гул подшипников, трещины на ребрах ремня |
Важно: Новый ремень проверяют после 500 км пробега – материал подвержен начальной вытяжке. При замене используйте только ремни маркировки УВ-10 (отечественные) или аналогов по каталогам (например, Gates 5325).
Диагностика неисправностей мультиметром: алгоритм проверки
Проверка генератора ВАЗ-2105 мультиметром требует последовательного контроля ключевых параметров: напряжения на клеммах аккумулятора, выходного напряжения генератора, целостности обмоток и состояния диодного моста. Начинают диагностику при выключенном двигателе, затем выполняют замеры на холостых оборотах и под нагрузкой.
Для корректной проверки мультиметр переводится в режим измерения постоянного напряжения (DCV) с диапазоном 0–20 В. Перед тестированием убедитесь в надёжности контактов клемм аккумулятора и отсутствии коррозии. Все измерения фиксируются при рабочей температуре двигателя.
Алгоритм диагностики
- Напряжение аккумулятора без нагрузки
- При выключенном двигателе: 12.5–12.7 В
- Значение ниже 11.8 В указывает на разряд АКБ
- Напряжение на работающем двигателе
- Запустите мотор, отключите всех потребителей (фары, печка)
- На холостом ходу (850–900 об/мин): 13.6–14.2 В
- При 2000–2500 об/мин: 13.9–14.5 В
- Проверка под нагрузкой
- Включите дальний свет, обогрев заднего стекла и печку
- При 2000 об/мин: не ниже 13.5 В
- Диагностика диодного моста
- Переведите мультиметр в режим проверки диодов
- Прозвоните каждую пару диодов между выводом «30» генератора и массой:
Норма: 0.4–0.7 В в одном направлении, «OL» – в обратном
- Проверка регулятора напряжения
Условие Нормальное напряжение Признак неисправности Холостые обороты 13.6–14.2 В Скачки выше 15 В или падение ниже 13 В Повышение оборотов 14.0–14.5 В Отсутствие роста напряжения - Тест цепи возбуждения
- Отсоедините провод от клеммы «Ш» регулятора
- Подключите мультиметр между клеммой и массой:
Исправная обмотка: 5–10 Ом
Замер выходного напряжения на работающем двигателе
Для замера выходного напряжения генератора ВАЗ-2105 запустите двигатель и дайте ему выйти на рабочую температуру. Подключите мультиметр в режиме измерения постоянного напряжения (DCV) к клеммам генератора: красный щуп – на вывод "30" генератора, чёрный – на массу двигателя или кузова.
Убедитесь в отсутствии контакта щупов с движущимися элементами привода. Зафиксируйте показания прибора на холостых оборотах (800–900 об/мин), затем повторите замер при средних оборотах (2500–3000 об/мин) и под нагрузкой (включите дальний свет, печку и обогрев заднего стекла).
Критерии оценки результатов
| Режим работы | Нормальное напряжение | Признаки неисправности |
|---|---|---|
| Холостой ход | 13.5–14.2 В | Значение ниже 13.2 В или выше 14.7 В |
| Средние обороты | 13.8–14.5 В | Скачки напряжения или падение при нагрузке |
| Под нагрузкой | Не ниже 13.0 В | Просадка более 0.5 В от базового значения |
Отклонение от нормы указывает на возможные проблемы:
- Заниженное напряжение – износ щёток, пробой диодов выпрямителя, ослабление ремня
- Завышенное напряжение – неисправность регулятора напряжения или замыкание в обмотке статора
- Колебания показаний – окисление контактов, нарушение пайки в цепи
Для точной диагностики дополнительно проверьте напряжение на клеммах АКБ при работающем двигателе. Разница с напряжением на выводе "30" генератора не должна превышать 0.3 В, что указывает на целостность силовой цепи заряда.
Снятие генератора с автомобиля: пошаговый разбор
Перед началом работ подготовьте необходимые инструменты: ключи на 10, 13 и 17, монтировку или монтажную лопатку, а также защитные перчатки. Убедитесь, что аккумуляторная батарея полностью отключена – сначала снимите отрицательную клемму, затем положительную для исключения короткого замыкания.
Проверьте отсутствие жидкостей под автомобилем и зафиксируйте его стояночным тормозом. Если двигатель горячий, дождитесь его остывания во избежание ожогов. Работы выполняются в подкапотном пространстве при хорошем освещении.
Последовательность демонтажа
- Ослабьте натяжной болт
Найдите регулировочную планку в нижней части генератора. Ключом на 13 проверните болт против часовой стрелки до ослабления ремня. - Снимите приводной ремень
Сдвиньте генератор к двигателю, освобождая натяжение. Снимите ремень со шкива генератора, избегая перекручивания. - Отсоедините электрические разъемы
- Нажмите на фиксатор колодки провода "B+" (толстый кабель от аккумулятора) и отсоедините её.
- Снимите клеммную колодку с проводами возбуждения, отжав пружинный зажим.
- Выкрутите крепёжные болты
Верхнее крепление: ключом на 17 открутите гайку сквозного болта через кронштейн.
Нижнее крепление: ключом на 17 снимите гайку с болта регулировочной планки. - Извлеките генератор
Покачивая корпус, выведите нижнюю проушину из паза кронштейна. Наклоните генератор в сторону радиатора и аккуратно выньте его вверх через моторный отсек.
| Элемент крепления | Инструмент | Особенности |
|---|---|---|
| Болт регулировочной планки | Ключ на 17 | Может потребоваться удерживание контргайки |
| Верхний сквозной болт | Ключ на 17 | Доступ со стороны радиатора |
| Клемма "B+" | Рука (с защитой) | Обязательна изоляция после снятия |
После извлечения очистите посадочные места на двигателе от грязи и окислов. Проверьте состояние резиновых втулок в проушинах генератора – при наличии трещин или разрывов замените их перед установкой. Храните демонтированный узел в сухом месте, защищая от ударов.
Дефектовка щеточного узла и замена графитовых щеток
Снятый щеточный узел очистите от графитовой пыли и грязи сжатым воздухом или мягкой кистью. Проверьте состояние пружин: они должны плотно прижимать щетки к коллектору без деформации или коррозии. Осмотрите контактные площадки на щёткодержателях – подгоревшие или окисленные соединения требуют зачистки мелкой наждачной бумагой.
Извлеките щетки из держателей, зафиксировав пружины. Замерьте длину каждой щетки штангенциркулем: минимально допустимый размер – 5 мм. При критическом износе или наличии сколов, трещин, неравномерного истирания (скошенная поверхность) детали подлежат замене. Проверьте гибкость токопроводящих медных косичек: обломанные жилы или следы перегрева (потемнение изоляции) указывают на необходимость установки новых щеток.
Порядок замены щеток
- Подберите комплект новых щеток, идентичных оригиналу по размерам и конфигурации контактной части.
- Аккуратно вставьте щетки в держатели, убедившись в свободном перемещении без заклинивания.
- Заведите медные косички под прижимные пластины и зафиксируйте их винтами с равномерным усилием затяжки.
- Смажьте направляющие пазы щеток каплей моторного масла для плавного хода.
| Параметр | Норма | Критическое значение |
|---|---|---|
| Длина щетки | 12–14 мм (новые) | < 5 мм |
| Усилие пружины | 1.2–1.8 Н | Провисание, коррозия |
| Люфт щетки в держателе | 0.1–0.3 мм | > 0.5 мм |
Важно: Перед установкой узла на генератор вручную протяните щетки внутрь держателей и зафиксируйте их проволокой или пластиковой стяжкой через монтажные отверстия. После сборки генератора аккуратно выдерните фиксатор – щетки плавно опустятся на коллектор.
Проверка диодного моста на пробой тестером
Отсоедините генератор от бортовой сети, снимите диодный мост с корпуса генератора. Очистите его контакты от загрязнений. Переведите мультиметр в режим прозвонки диодов (значок «►|–»). Черный щуп подключите к минусовой клемме тестера, красный – к плюсовой.
Проверку проводите в два этапа: сначала на «плюсовой» шине, затем на «минусовой». Каждый диод тестируется дважды – в прямом и обратном направлении. Наличие пробоя определяется по характерным показаниям мультиметра при смене полярности щупов.
Порядок проверки
- Диоды на «плюсовой» шине:
- Красный щуп на вывод диода (болт крепления), черный – на центральную шину моста («+»).
- Зафиксируйте показания (0.3-0.7 В – норма).
- Поменяйте щупы местами: показания «1» или «OL» – исправен.
- Диоды на «минусовой» шине:
- Красный щуп на корпус моста («–»), черный – на вывод диода (болт).
- Норма: 0.3-0.7 В в прямом направлении.
- Обратное подключение: «1» или «OL» – диод цел.
Интерпретация результатов
| Показания тестера | Прямое подключение | Обратное подключение | Диагноз |
|---|---|---|---|
| 0.3-0.7 В | ✓ | «1»/«OL» | Исправен |
| «0.000» | ✓ | ✓ | Пробой |
| «1»/«OL» | ✓ | ✓ | Обрыв |
Замените мост при обнаружении хотя бы одного неисправного диода. «Пробитый» элемент вызывает утечку тока и разряд аккумулятора при заглушенном двигателе. Проверяйте все диоды без исключения – выход из строя даже одного приводит к нестабильной работе генератора.
Замена диодов выпрямительного блока своими руками
Перед началом работ подготовьте новый диодный мост, соответствующий модели ВАЗ-2105, набор гаечных ключей (на 8, 10, 13 мм), паяльник 60-100 Вт, припой, флюс, монтажную лопатку и мультиметр. Обязательно отсоедините минусовую клемму аккумулятора для исключения короткого замыкания.
Снимите генератор с автомобиля по стандартной процедуре: ослабьте натяжную гайку, снимите ремень, открутите крепёжные болты и отсоедините электрические разъёмы. Очистите корпус генератора от грязи перед разборкой.
Демонтаж и установка диодного моста
Открутите три гайки на задней крышке генератора, удерживающие выводы обмотки статора. Снимите пластиковый защитный кожух и конденсатор (при наличии). Выкрутите два длинных стяжных болта корпуса, после чего разделите генератор на две части.
Извлечение блока:
- Отпаяйте выводы обмотки статора от диодной платы
- Открутите гайку крепления "+" вывода на задней крышке
- Снимите старую диодную сборку, аккуратно поддев её отвёрткой
Проверка новых диодов: Используя мультиметр в режиме проверки диодов, убедитесь:
- В "положительном" блоке ток проходит от центральной шины к жёлтым выводам
- В "отрицательном" блоке ток проходит от корпуса к жёлтым выводам
- Нет пробоя в обратном направлении (бесконечное сопротивление)
Установка: Закрепите новую плату на задней крышке, припаяйте выводы статора к контактным площадкам. Наденьте изоляционные втулки на болты перед сборкой корпуса. Последовательность обратной сборки:
- Соедините переднюю и заднюю части корпуса
- Затяните стяжные болты крест-накрест
- Прикрутите конденсатор и защитный кожух
- Подключите выводы обмоток
Перед установкой генератора на автомобиль проверьте работоспособность: подключите мультиметр к клемме "+" и массе. При вращении ротора рукой напряжение должно быть не менее 0.2 В. После монтажа на двигатель выполните контрольный замер напряжения на аккумуляторе на холостых оборотах (норма: 13.8-14.5 В).
Тестирование обмоток статора на обрыв и замыкание
Проверка обмоток статора генератора ВАЗ-2105 выполняется мультиметром в режиме измерения сопротивления. Перед тестированием отсоедините клеммы аккумулятора и проводку генератора, демонтируйте узел при необходимости для удобства доступа к контактным кольцам.
Очистите контактные кольца от загрязнений и окислов, используя ветошь со спиртом или мелкозернистую наждачную бумагу (без повреждения поверхности). Убедитесь в отсутствии видимых дефектов обмотки: оплавления изоляции, обугливания, механических повреждений проводов.
Методика проверки обмотки
Тестирование на обрыв цепи:
- Переключите мультиметр в режим омметра (диапазон 200 Ом).
- Приложите щупы к контактным кольцам статора.
- Исправная обмотка покажет сопротивление 4-6 Ом. Отсутствие показаний (бесконечное сопротивление) указывает на обрыв.
Проверка на замыкание:
- На "массу": Поочередно прикоснитесь одним щупом к каждому контактному кольцу, вторым – к металлическому корпусу статора. Корректный результат – отсутствие проводимости (OL на дисплее). Любое показанное сопротивление свидетельствует о пробое изоляции.
- Межвитковое замыкание: Сравните сопротивление между всеми парами контактных колец (должно быть одинаковым ±0,2 Ом). Значительные расхождения указывают на межвитковое КЗ.
| Параметр | Исправное состояние | Неисправность |
|---|---|---|
| Сопротивление между кольцами | 4-6 Ом | Обрыв (∞ Ом) / КЗ (0 Ом) |
| Сопротивление кольцо-корпус | ∞ Ом (OL) | Пробой на массу (показания в Ом) |
При обнаружении обрыва, замыкания на корпус или межвитковых дефектов статор подлежит замене. Локальный ремонт обмотки нецелесообразен из-за высоких требований к балансировке и термостойкости.
Ремонт контактных колец ротора шлифовкой
Поверхность контактных колец ротора со временем изнашивается из-за трения щеток, что приводит к появлению глубоких борозд, выработки, овальности или локальных подгаров. Эти дефекты вызывают искрение щеток, нестабильную работу генератора и ускоренный износ токосъемных элементов.
Шлифовка колец выполняется при сохранении их геометрической целостности и толщине медного слоя не менее 1.5 мм. Процедура требует демонтажа ротора и применения токарного станка для обеспечения точного радиального биения (не более 0.05 мм).
Технология шлифовки
Этапы выполнения работ:
- Зафиксируйте ротор в патроне токарного станка с выверкой по посадочному отверстию подшипника.
- Установите минимальную частоту вращения шпинделя (150-200 об/мин).
- Обработайте кольца мелкозернистой наждачной лентой (зернистость P400-P600) или абразивным камнем, перемещая суппорт вдоль оси ротора.
- Снимайте слой металла толщиной не более 0.05 мм за проход до полного устранения дефектов.
- Добейтесь зеркальной чистоты поверхности финишной полировкой войлочным кругом с пастой ГОИ.
Контрольные параметры после обработки:
| Параметр | Норматив |
|---|---|
| Биение колец | ≤ 0.04 мм |
| Диаметр колец | Одинаковый (допуск ±0.1 мм) |
| Шероховатость | Ra ≤ 1.25 мкм |
Важные требования:
- Изолируйте обмотку от абразивной пыли защитным кожухом.
- Не допускайте перегрева колец – используйте прерывистый режим резания.
- Очистите пазы между кольцами от медной стружки после обработки.
После шлифовки продуйте ротор сжатым воздухом, измерьте сопротивление изоляции обмотки (минимум 10 кОм) и установите новые щетки. При критическом уменьшении диаметра колец (менее 32.5 мм) ротор подлежит замене.
Замена подшипников генератора: выбор и установка
Износ подшипников генератора проявляется характерным гулом или свистом при работе двигателя, особенно на высоких оборотах. Игнорирование этих симптомов приводит к заклиниванию ротора, обрыву ремня и выходу из строя генератора.
Для замены потребуется снятие генератора с автомобиля, специальный съемник для подшипников, чистая ветошь и новый комплект подшипников. Обязательно проверьте состояние посадочных мест и контактных колец перед установкой новых компонентов.
Выбор подшипников
На генераторе ВАЗ-2105 установлены два типа подшипников:
- Передний (со стороны шкива): шариковый радиальный № 6303
- Задний (со стороны контактных колец): шариковый радиально-упорный № 6202
Обязательно приобретайте подшипники закрытого типа (с защитными шайбами) для предотвращения попадания пыли и влаги. Качественные варианты:
- Оригинальные подшипники от производителей генераторов (например, КЗАТЭ)
- Продукция известных брендов (SKF, FAG, NTN)
- Проверенные российские марки (ВПЗ, Саратов)
Критичные параметры при выборе:
| Точность класса | Не ниже Р6 |
| Рабочая температура | До +150°C |
| Динамическая нагрузка | ≥ 13.6 кН для 6303 |
Процесс замены
После снятия генератора и разборки:
- Демонтаж старых подшипников:
- Снимите шкив и вентилятор специальным ключом
- Выпрессуйте передний подшипник съемником через оправку
- Извлеките задний подшипник после снятия крышки
- Подготовка посадочных мест:
Очистите валы и корпус от старой смазки и загрязнений. Проверьте отсутствие задиров. Обезжирьте поверхности.
- Установка новых подшипников:
- Нагрейте передний подшипник до 80-90°C в масляной ванне
- Наденьте его на вал до упора с помощью трубной оправки
- Запрессуйте задний подшипник в крышку с равномерным усилием
Запрещается наносить ударные нагрузки по кольцам подшипников! После установки заполните полости подшипников смазкой Литол-24 на 2/3 объема. Соберите генератор в обратной последовательности, проверьте свободное вращение ротора рукой.
Регулировка реле-регулятора напряжения
Регулировка встроенного реле-регулятора напряжения на генераторе ВАЗ-2105 возможна лишь на старых образцах с механическим реле, имеющим регулировочный винт. В современных интегральных реле-регуляторах, объединенных со щеточным узлом, регулировка не предусмотрена, и при выходе из строя узел подлежит замене.
Для регулировки механического реле-регулятора (типа РР380) требуется контроль напряжения на клеммах аккумулятора при работе двигателя на средних оборотах. Напряжение должно соответствовать установленному диапазону.
Процесс регулировки
- Запустите двигатель, дайте ему прогреться до рабочей температуры (80–90°C).
- Подключите вольтметр постоянного тока к клеммам аккумулятора, соблюдая полярность.
- Увеличьте обороты двигателя до 2000–3000 об/мин.
- Снимите показания вольтметра. Нормальное напряжение: 13,8–14,5 В.
- Если напряжение выходит за пределы нормы, найдите регулировочный винт на корпусе реле-регулятора.
- Вращайте винт: по часовой стрелке для повышения напряжения, против часовой стрелки для понижения.
- Проверьте напряжение под нагрузкой (включите дальний свет фар и печку на максимальный режим). Напряжение не должно опускаться ниже 13,5 В.
- После регулировки заглушите двигатель и установите реле-регулятор на место (если снимали).
Профилактическая обработка контактов от окисления
Окисление контактов генератора ВАЗ-2105 нарушает проводимость электрических цепей, вызывая перебои в зарядке аккумулятора, нестабильную работу фар и приборов. Особенно уязвимы клеммы аккумулятора, контакты реле-регулятора и штекерные соединения статора.
Регулярная обработка защищает металлические поверхности от агрессивного воздействия электролита, влаги и дорожных реагентов. Профилактика снижает риск внезапных отказов, продлевает срок службы компонентов и сохраняет номинальное напряжение в бортовой сети.
Порядок и методы обработки
Технология включает три обязательных этапа:
- Очистка:
- Снимите клеммы с аккумулятора и отсоедините колодки проводов
- Зачистите контакты мелкой наждачной бумагой (P400-P600) или специальным инструментом
- Удалите рыхлый налет и сульфатные отложения металлической щеткой
- Обезжиривание:
- Протрите поверхности ветошью, смоченной в бензине «Калоша» или изопропиловом спирте
- Дождитесь полного испарения состава перед дальнейшими действиями
- Защита:
- Нанесите на клеммы аккумулятора термостойкую смазку (Литол-24, Циатим)
- Штекерные соединения обработайте аэрозолем-ингибитором коррозии (WD-40 Specialist Contact Cleaner)
- Контакты реле-регулятора покройте тонким слоем токопроводящей пасты (например, Molykote HSC Plus)
Периодичность: обработку выполняйте каждые 15 000 км пробега или минимум раз в год. Обязательно проверяйте контакты после длительной стоянки автомобиля в сырую погоду.
Список источников
При подготовке материалов использовались специализированные технические издания и документация, посвященные устройству и обслуживанию автомобилей семейства ВАЗ. Основное внимание уделялось официальным руководствам и проверенным практическим пособиям.
Следующие источники содержат детальную информацию о конструкции генератора Г-222, схемах подключения и методах диагностики неисправностей для модели ВАЗ-2105. Они включают как теоретические основы, так и практические рекомендации по ремонту.
Техническая литература и документация
- Руководство по ремонту ВАЗ-2105 (изд. "За рулём") - разделы по электрооборудованию
- Каталог деталей ВАЗ-2105 (официальное издание АвтоВАЗ) - схемы узлов генератора
- Глава "Генераторные установки" в учебнике "Электрооборудование автомобилей" (В.В. Головин)
- Статья "Диагностика генераторов классических Жигулей" в журнале "Автосервис" №3/2018
- Технический бюллетень № Р-402 АвтоВАЗ - нормы параметров генератора
- Практическое пособие "Ремонт электрооборудования ВАЗ-2101-2107" (С. Корниенко)
