Генератор ВАЗ 2108 - установка, подключение и схема

Статья обновлена: 18.08.2025

Исправный генератор обеспечивает стабильную работу электросистемы автомобиля ВАЗ 2108.

Правильный монтаж и точное подключение предотвращают разряд аккумулятора и отказы оборудования.

Знание схемы упрощает диагностику неисправностей и замену компонентов.

Конструктивные особенности генератора ВАЗ 2108

Генератор модели 37.3701 на автомобилях ВАЗ 2108 представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением и встроенным выпрямительным блоком. Конструктивно он объединяет статор с неподвижной обмоткой, ротор, создающий магнитное поле, крышки с подшипниковыми узлами, а также электронные компоненты для преобразования и регулирования тока.

Ключевой особенностью является компактная цилиндрическая форма корпуса с интегрированным вентилятором охлаждения и шкивом клиноременной передачи. Система крепления реализована через две монтажные лапы: верхнюю с жестким болтовым соединением и нижнюю с регулировочной проушиной для натяжения ремня.

Основные компоненты и их функции

Ротор включает в себя:

• Стальную вал-ось с контактными кольцами на одном конце
• Двухполюсную магнитную систему с обмоткой возбуждения
• Стальные втулки-полюсы с клювообразными выступами

Статор содержит:

• 36-слотовый пакет электротехнической стали
• Трехфазную обмотку соединенную "звездой"
• Медные изолированные провода с термостойкой пропиткой

Вспомогательные системы:

Компонент	Назначение
Выпрямительный блок	Преобразует переменный ток в постоянный (6 диодов)
Щеточный узел	Передает ток на контактные кольца ротора
Регулятор напряжения	Поддерживает стабильное выходное напряжение (13.6-14.7В)

Защиту от перегрева обеспечивает алюминиевый корпус с торцевыми вентиляционными окнами. Принудительный обдув осуществляется крыльчаткой, закрепленной на валу ротора между шкивом и передней крышкой. Герметичность подшипниковых узлов (№180502 и №180601) предотвращает вымывание смазки.

Комплектующие для замены: что подготовить заранее

Перед началом работ по замене генератора на ВАЗ 2108 необходимо собрать полный комплект деталей и расходников. Отсутствие даже одного элемента приведёт к простою и необходимости повторного демонтажа узлов.

Обязательно проверьте состояние смежных систем – натяжителя ремня и клемм аккумулятора. Коррозия или износ этих компонентов сведёт на нет эффективность нового генератора.

Основные компоненты для замены

• Новый генератор – модели 37.3701, 9402.3701 или их аналоги (проверьте совместимость по каталожному номеру)
• Ремень привода – тип 10×710 мм (оригинальный 2108-1308020) или 10×725 мм для кондиционера
• Регулировочная планка – при наличии коррозии или деформации (артикул 21080-1308027)
• Крепёжные болты – M8×20 мм (2 шт.) и M8×45 мм (1 шт.) с гроверами

Дополнительные материалы

• Клеммы для подключения проводов – если старые повреждены
• Диэлектрическая смазка – для защиты контактов от окисления
• Термостойкая изолента – армированный вариант для жгута
• Очиститель контактов – аэрозольный тип для клемм АКБ

Необходимый инструмент

Ключ на 13	Демонтаж клемм АКБ и крепления
Головка на 17	Откручивание гайки шкива
Трещоточный ключ	С удлинителем для доступа к нижним болтам
Монтировка	Ослабление натяжения ремня
Диагностическая лампа	Проверка цепи после установки

Требуемые инструменты для демонтажа и установки

Для замены генератора ВАЗ 2108 необходим стандартный набор слесарных инструментов. Отсутствие некоторых позиций существенно усложнит процесс демонтажа и установки узла.

Перед началом работ убедитесь в наличии исправного домкрата и страховочных подставок для безопасного доступа к нижним креплениям. Обязательно отсоедините минусовую клемму аккумулятора.

Основной набор:

• Ключи рожковые: 8, 10, 13, 17 мм
• Накидные ключи или головки: 10, 13, 17 мм
• Трещоточный вороток с удлинителем (10-15 см)
• Отвертки: крестовая (PH2) и плоская (5-6 мм)
• Пассатижи с узкими губками
• Монтажная лопатка (для снятия натяжения ремня)

Дополнительно:

• Домкрат и страховочные козлы
• Фонарь для подсветки моторного отсека
• Новый ремень генератора (рекомендуется при замене)
• Медная смазка для обработки болтовых соединений

Отключение аккумулятора: меры предосторожности

Перед отсоединением клемм аккумулятора на ВАЗ 2108 обязательно заглушите двигатель и выньте ключ из замка зажигания. Любые манипуляции с бортовой электросетью при работающем моторе или включенном зажигании могут вызвать скачок напряжения и повредить генератор, ЭБУ или другие компоненты.

Используйте только изолированный инструмент для ослабления клемм. Убедитесь, что поблизости нет открытого огня, искрящих предметов или жидкостей – пары электролита взрывоопасны. Работайте в хорошо проветриваемом месте с защитными очками и резиновыми перчатками.

Порядок безопасного отключения

1. Соблюдайте последовательность снятия клемм:
   • Сначала обязательно ослабьте и снимите отрицательную клемму (чёрный провод, маркировка «-»)
   • Затем ослабьте и снимите положительную клемму (красный провод, маркировка «+»)
2. Изолируйте снятые клеммы:
   • Отведите отрицательный провод в сторону от аккумулятора и металлических деталей кузова
   • Закрепите положительный провод так, чтобы он не мог случайно коснуться клеммы АКБ
3. Проверьте отсутствие контакта:
   • Убедитесь, что обе клеммы не касаются выводов аккумулятора или массы кузова
   • Не оставляйте металлические инструменты на аккумуляторе

Нарушение	Риск
Снятие плюсовой клеммы первой	Короткое замыкание при случайном касании ключом кузова
Неизолированные клеммы после снятия	Самопроизвольное замыкание на массу, возгорание
Работа без перчаток/очков	Химические ожоги электролитом при повреждении АКБ

Доступ к генератору: снятие защитных кожухов

Для демонтажа генератора ВАЗ 2108 необходимо предварительно удалить защитные элементы, ограничивающие доступ к узлу. Основным препятствием является нижний пластиковый кожух, установленный под двигателем. Дополнительно может потребоваться снятие правого брызговика моторного отсека при сильном загрязнении или коррозии крепежа.

Работы выполняются на эстакаде, смотровой яме или подъемнике для обеспечения безопасного доступа снизу автомобиля. Обязательно отсоедините минусовую клемму аккумулятора перед началом операций. Подготовьте набор головок с воротком, торцевые ключи на 10 мм и 13 мм, а также отвертку с крестообразным шлицем.

Последовательность снятия защитных элементов

1. Нижний кожух двигателя:
   • Найдите 6-8 пластиковых саморезов по периметру щитка
   • Выкрутите крепеж отверткой, удерживая обратную сторону резьбовых втулок рукой
   • Аккуратно отведите щиток вниз, освобождая крепления возле подрамника
2. Правый брызговик моторного отсека (при необходимости):
   • Демонтируйте пластиковые пистоны крепления колесной арки
   • Открутите гайки крепления к лонжерону ключом на 10 мм
   • Снимите металлический кронштейн стабилизатора поперечной устойчивости (2 болта на 13 мм)

После снятия защиты визуально оцените состояние генераторного узла. Убедитесь, что клеммы проводки не имеют следов окисления, а ремень привода сохранил целостность. Не допускайте провисания снятых щитков – полностью удалите их из рабочей зоны во избежание повреждений.

Ослабление натяжного болта ремня генератора

Натяжной болт расположен на кронштейне генератора и фиксирует его положение после регулировки. Для замены ремня, установки нового генератора или устранения перетяжки требуется ослабить этот узел. Неправильное натяжение приводит к ускоренному износу подшипников генератора и шкивов, либо проскальзыванию ремня.

Перед началом работ заглушите двигатель, снимите клемму «минус» с АКБ и подготовьте рожковые ключи на 13 и 17 мм. Убедитесь в отсутствии нагрузок на ремень – проверьте свободный ход шкивов коленвала, помпы и генератора рукой.

Порядок ослабления

1. Найдите регулировочную планку с прорезью в верхней части генератора.
2. Ключом на 17 мм открутите гайку крепления генератора к планке (верхнее крепление).
3. Ключом на 13 мм ослабьте контргайку натяжного болта в нижней части кронштейна.
4. Медленно вращайте натяжной болт против часовой стрелки до появления люфта ремня.
5. Сдвиньте генератор в сторону двигателя для снятия натяжения.

После выполнения ремонта или замены ремня восстановите натяжение вращением болта по часовой стрелке. Контролируйте прогиб ремня – при усилии 10 кг он должен составлять 10-15 мм на самом длинном участке между шкивами. Затяните контргайку натяжного болта и верхнюю крепежную гайку с моментом 32-36 Н·м.

Снятие приводного ремня со шкивов

Для снятия приводного ремня генератора ВАЗ 2108 необходимо обеспечить доступ к передней части двигателя. Отключите минусовую клемму аккумулятора во избежание короткого замыкания при случайном контакте с клеммами генератора. Убедитесь, что двигатель остыл, а ручной тормоз автомобиля надежно зафиксирован.

Определите тип натяжного механизма ремня: на ВАЗ 2108 применяется либо верхний регулировочный болт на кронштейне генератора, либо нижняя планка с прорезью. Подготовьте ключи на 13 мм и 17 мм для ослабления креплений, а также монтировку для создания рычага при ослаблении натяжения. Проверьте состояние ремня – трещины или расслоения требуют немедленной замены.

Порядок демонтажа

1. Ослабьте гайку крепления генератора к нижней планке ключом на 17 мм.
2. Открутите верхний регулировочный болт на 2-3 оборота ключом на 13 мм.
3. Подайте корпус генератора рукой или монтировкой по направлению к двигателю, уменьшая натяжение ремня.
4. Снимите ремень со шкива генератора, затем с коленчатого вала и помпы, фиксируя его положение для правильной установки нового.

Элемент	Тип крепежа
Нижнее крепление генератора	Гайка М12 (ключ 17 мм)
Регулировочный болт	Болт М8 (ключ 13 мм)

Важно: Не допускайте попадания масла на ремень – это сокращает срок службы. При обратной установке нового ремня убедитесь, что его маршрут проходит строго по схеме: шкив коленвала → помпа → генератор. Проверьте глубину посадки ремня в ручьях шкивов – он не должен выступать более чем на 1 мм.

Отсоединение колодки питающих проводов

Перед началом работ убедитесь в отключении минусовой клеммы аккумуляторной батареи для предотвращения короткого замыкания. Колодка проводов расположена на задней крышке генератора и зафиксирована пластиковой защелкой.

Визуально осмотрите разъем на наличие повреждений или следов окисления. Защелка колодки имеет подвижный язычок, который необходимо аккуратно отжать вверх для разблокировки соединения. Избегайте резких движений во избежание поломки фиксатора.

Порядок действий

1. Пальцем надавите на верхнюю часть защелки до характерного щелчка
2. Потяните колодку строго вдоль оси разъема без перекоса
3. Контролируйте усилие – при сопротивлении проверьте полное отжатие фиксатора
4. После извлечения защитите контакты колодки от загрязнения (например, обмоткой изолентой)

Типовая ошибка	Последствия
Выдергивание за провода	Обрыв контактов, повреждение изоляции
Неполное отжатие защелки	Поломка фиксирующего язычка
Загрязнение контактов	Нарушение работы генератора после установки

При наличии коррозии на металлических частях разъема обработайте контакты очистителем электрооборудования до восстановления блеска. Убедитесь, что колодка отсоединена от генератора полностью – между корпусом и разъемом должен образоваться зазор 10-15 мм.

Демонтаж силового кабеля с клеммы "B+"

Отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь, что ключ зажигания находится в положении "0", а все потребители электроэнергии выключены.

Снимите защитный резиновый колпачок с клеммы "B+" генератора. Визуально проверьте состояние клеммы и наконечника провода на наличие коррозии или механических повреждений.

Порядок выполнения работ

1. Используйте рожковый ключ на 10 мм для ослабления крепежной гайки
2. Полностью выкрутите гайку, придерживая ключом фиксирующий болт
3. Аккуратно снимите клемму с болта генератора
4. Изолируйте оголенный конец кабеля резиновым колпачком

Важно: не допускайте соприкосновения отсоединенного кабеля с металлическими частями кузова. При сильном окислении обработайте контактные поверхности очистителем электроразъемов перед повторной установкой.

Выкручивание крепежных болтов корпуса генератора

Ослабьте верхний крепежный болт генератора ключом на 13 мм. Удерживайте регулировочную планку от проворачивания вторым ключом или монтировкой, чтобы избежать деформации кронштейна. Если болт закис, обработайте резьбу проникающей смазкой WD-40 за 10–15 минут до откручивания.

Полностью выкрутите верхний болт после ослабления, сохраняя шайбы и гровер. Перейдите к нижнему крепежному болту – для доступа может потребоваться снять защитный кожух ремня или демонтировать правую переднюю фару (на некоторых моделях ВАЗ 2108). Используйте удлинитель или кардан для головки на 13 мм при ограниченном пространстве.

Порядок демонтажа

1. Зафиксируйте генератор рукой при откручивании последнего болта
2. Извлеките нижний болт вместе с резиновой демпферной втулкой
3. Проверьте состояние посадочных мест на блоке цилиндров

Элемент крепежа	Тип головки	Особенности извлечения
Верхний болт	М13 под ключ	Требует фиксации планки
Нижний болт	М13 под головку	Имеет демпферную втулку

Важно: не допускайте падения генератора при откручивании нижнего болта – агрегат имеет значительный вес. При замене болтов используйте только оригинальные метизы класса прочности 8.8 или выше во избежание разрушения крепления.

Извлечение генератора из моторного отсека

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Ослабьте натяжной болт регулировочной планки и снимите приводной ремень с генератора, провернув его шкив рукой для облегчения снятия.

Отсоедините электрические разъемы на задней крышке генератора: сначала колодку с проводами (обычно фиксируется пружинной защелкой), затем силовой провод с гайкой (используйте ключ на 10). Избегайте касания металлических частей инструментом к кузову во избежание искрения.

Демонтаж креплений

1. Выкрутите нижний крепежный болт сквозь кронштейн двигателя (ключ на 17 или 19, в зависимости от модели).
2. Снимите регулировочную планку, открутив ее верхний болт от кронштейна на блоке цилиндров.
3. Извлеките генератор через верх моторного отсека, наклоняя агрегат для обхода элементов подкапотного пространства.

Тип крепежа	Инструмент	Примечание
Нижний болт	Ключ на 17/19	Длинная головка для доступа
Планка регулировки	Ключ на 13	Удерживайте гайку контргайки
Плюсовой провод	Ключ на 10	Изолировать после снятия

Проверьте состояние посадочных мест на блоке цилиндров – очистите резьбовые отверстия от грязи металлической щеткой. При установке нового генератора обязательно сравните конструкцию креплений со снятым агрегатом.

Проверка снятого генератора: визуальный осмотр

После демонтажа генератора с автомобиля ВАЗ 2108 тщательно очистите его корпус от грязи и масляных пятен. Используйте сухую ветошь или щетку, избегая агрессивных растворителей, способных повредить пластиковые элементы. Убедитесь в отсутствии посторонних предметов внутри вентиляционных отверстий.

Разместите узел на хорошо освещенной поверхности. Проверьте целостность корпуса: трещины, сколы или глубокие царапины на передней и задней крышках недопустимы. Особое внимание уделите местам крепления генератора – деформации в этих зонах свидетельствуют о механических перегрузках.

Ключевые элементы для диагностики

Состояние контактов и клемм:

• Осмотрите выходную клемму "30" (B+) на задней крышке: окисление, оплавление или разрушение изоляции требуют замены
• Проверьте целостность проводов диодного моста и отсутствие следов перегрева (потемнение пластика)
• Убедитесь в надежности крепления колодки подключения (штекер "D")

Ротор и щеточный узел:

1. Прокрутите шкив рукой: движение должно быть плавным без заклиниваний и скрежета
2. Через смотровое окно оцените длину щеток – менее 5 мм указывает на критический износ
3. Проверьте пружины щеткодержателей: они должны равномерно прижимать щетки к контактным кольцам

Диагностика подшипников:

Передний подшипник	Люфт при покачивании шкива из стороны в сторону
Задний подшипник	Хруст или шум при вращении ротора
Признак неисправности	Наличие коричневых потеков смазки на корпусе

Дополнительные проверки: Убедитесь в отсутствии сколов на крыльчатке вентилятора и трещин на шкиве. Проверьте статор на предмет потемнения обмоток или запаха гари – это свидетельствует о межвитковом замыкании. Конденсатор регулятора напряжения не должен иметь вздутий или подтеков электролита.

Диагностика состояния подшипников и шкива

Проверка подшипников начинается с анализа звуков при работе генератора. Запустите двигатель и прислушайтесь к области генератора: гул, скрежет или свист указывают на износ переднего или заднего подшипника. Для точной локации используйте механический стетоскоп – приложите наконечник к корпусу генератора. Усиление шума при нажатии на педаль газа подтверждает неисправность.

Шкив диагностируется визуально и механически. Осмотрите его на трещины, сколы и деформацию ручьев. Проверьте радиальное биение: зафиксируйте генератор, установите индикаторную стойку напротив боковой поверхности шкива и проворачивайте ротор. Допустимое биение – не более 0,1 мм. Обязательно оцените состояние посадочного отверстия и резьбы крепления гайки.

Дополнительные методы контроля

1. Люфт ротора:
   • Снимите ремень генератора
   • Возьмитесь за шкив рукой, раскачивайте его вверх-вниз
   • Допустимый зазор – менее 0.5 мм. Чрезмерный люфт сигнализирует о разрушении подшипников
2. Принудительное проворачивание:
   • Отключите питание генератора
   • Вращайте ротор за шкив рукой
   • Заедания, рывки или шорох указывают на повреждение сепараторов или тел качения

Элемент	Критичные признаки износа	Последствия игнорирования
Передний подшипник	Металлический гул на высоких оборотах	Заклинивание ротора, обрыв ремня
Задний подшипник	Шуршание на холостом ходу	Замыкание обмоток, разрушение щеточного узла
Шкив	Вибрация ремня, волнообразный износ ручьев	Ускоренный износ подшипников, перегрев генератора

При выявлении дефектов немедленно замените поврежденные компоненты. Эксплуатация с неисправными подшипниками или шкивом приводит к разрушению генератора и обесточиванию автомобиля.

Тестирование обмоток мультиметром на короткое замыкание

Проверка обмоток генератора на межвитковое замыкание выполняется в режиме измерения сопротивления мультиметром. Переведите прибор в положение "Ω" (200 Ом или 2 кОм). Обязательно отсоедините генератор от бортовой сети и снимите регулятор напряжения со щеточного узла для доступа к контактным кольцам ротора.

Короткое замыкание проявляется аномально низким сопротивлением между соседними витками или контактами обмотки. На исправном генераторе показания должны соответствовать номинальным значениям, указанным в технической документации, а отклонения между фазами не превышать 5%.

Последовательность проверки статора

1. Отсоедините выводы обмоток от диодного моста.
2. Измерьте сопротивление между каждой парой выводов обмоток (AB, BC, CA).
3. Сравните показания: значения должны быть идентичны (примерно 0.2-0.5 Ом для ВАЗ 2108).
4. Проверьте сопротивление между любым выводом обмотки и корпусом статора. Исправная обмотка показывает "∞" (обрыв).

Тип неисправности	Показания мультиметра
Межвитковое замыкание	Сопротивление фазы заметно ниже других
Замыкание на корпус	Показания Ω между выводом и корпусом < 50 кОм

При тестировании ротора установите щупы мультиметра на контактные кольца. Нормальное сопротивление обмотки возбуждения для ВАЗ 2108 составляет 2-5 Ом. Критичные отклонения:

• Значение ниже 2 Ом – межвитковое замыкание
• Показание "∞" – обрыв обмотки
• Наличие сопротивления между кольцом и валом ротора (должно быть "∞")

Замыкание на массу проверяется замером между каждым контактным кольцом и металлическим валом ротора. Исправная обмотка показывает бесконечное сопротивление. Перед замерами очистите кольца от грязи и окисла.

Контроль работы регулятора напряжения

Регулятор напряжения напрямую влияет на стабильность зарядки АКБ и защиту электрооборудования автомобиля. Его неисправность проявляется в недозаряде или перезаряде батареи, мерцании фар, некорректной работе бортовой электроники. Контроль работоспособности обязателен при любых подозрениях на сбои в работе генераторной установки.

Для проверки потребуется мультиметр, способный измерять постоянное напряжение в диапазоне 0-20 В. Основные проверки проводятся на работающем двигателе при различной нагрузке и оборотах, а также визуально оценивается состояние контактов и целостность проводки на генераторе.

Порядок проверки регулятора

Базовый замер напряжения:

1. Прогрейте двигатель до рабочей температуры (80-90°C).
2. Подключите мультиметр к клеммам АКБ (красный щуп к "+", черный к "-").
3. Замерьте напряжение на холостом ходу (800-1000 об/мин) без включенных потребителей.
4. Включите максимальную нагрузку (дальний свет, обогрев стекол, вентилятор печки).
5. Поднимите обороты до 2500-3000 об/мин и снова зафиксируйте показания.

Анализ результатов:

Режим работы	Нормальное напряжение	Признак неисправности регулятора
Холостой ход (без нагрузки)	13.2–14.0 В	Напряжение >14.7 В (перезаряд) или <13.0 В (недозаряд)
2500–3000 об/мин (макс. нагрузка)	13.6–14.3 В	Просадка >0.5 В относительно нормы или скачки напряжения

Дополнительные проверки:

• Визуальный осмотр: Трещины, подгорание на корпусе регулятора, износ щеток (допустимая длина – от 5 мм).
• Проверка контактов: Окисление или нарушение соединения проводов на штекере регулятора.
• Тест "на искру": Кратковременное замыкание клеммы "Ш" регулятора на "массу" при работающем ДВС – исправный регулятор должен снизить напряжение до 12.8–13.0 В.

Подготовка нового/отремонтированного генератора к установке

Перед монтажом тщательно осмотрите корпус генератора на отсутствие механических повреждений и трещин. Убедитесь в плавности вращения ротора вручную – заедания или посторонние шумы недопустимы. Проверьте состояние контактных колец: они должны быть чистыми, без глубоких рисок или нагара.

Очистите посадочное место генератора на блоке двигателя от грязи и следов коррозии металлической щёткой. Обработайте шкив и внутреннюю поверхность приводного ремня специальной антистатической салфеткой для предотвращения проскальзывания. При замене ремня параллельно установите новый ролик натяжителя.

Контроль электрических параметров

• Тестирование мультиметром: Замерьте сопротивление обмоток (между выводом «30» и массой – ∞ Ом, между «В+» и «D+» – 5-10 Ом).
• Проверка диодного моста: В режиме «прозвонки» убедитесь в отсутствии КЗ на корпус («минус» тестера на массу, «плюс» на «30» – бесконечное сопротивление).
• Подготовка клемм: Зачистите контакты «B+», «D+» и массового провода мелкой наждачной бумагой, обработайте токопроводящей смазкой.

Элемент	Действие
Клемма «B+»	Наденьте защитный резиновый колпачок
Крепёжные болты	Обработайте резьбу графитовой смазкой
Провод массы	Проверьте целостность «косы» заземления на двигателе

1. Сравните маркировку нового генератора со старым (тип 94.3701 или аналог).
2. Установите шкив строго по схеме производителя (не перепутайте направление конусных шайб!).
3. Временно подключите провода для проверки работоспособности до фиксации на двигателе.

Чистка посадочного места от грязи и коррозии

Перед установкой нового или снятого генератора ВАЗ 2108 тщательно очистите посадочную площадку на блоке двигателя от загрязнений и окислов. Налёт масла, пыли и ржавчины нарушает контакт металлических поверхностей, что ведёт к перекосу агрегата и преждевременному износу подшипников.

Используйте металлическую щётку или дрель с абразивной насадкой для удаления крупных отложений. Особое внимание уделите резьбовым отверстиям для крепёжных болтов – скопление грязи в них затруднит правильную затяжку. Закройте открытые полости двигателя чистой ветошью, чтобы предотвратить попадание абразивных частиц внутрь.

Технология обработки поверхности

1. Обезжирьте площадку ветошью, смоченной в уайт-спирите или бензине «Калоша».
2. Зачистите стойкие очаги коррозии наждачной бумагой (Р180-Р240) до появления металлического блеска.
3. Удалите продукты чистки сжатым воздухом или сухой кистью.
4. Нанесите тонкий слой антикоррозийной смазки (например, Литол-24) на контактные плоскости.

Важно: Не допускайте попадания абразива и химических средств на клеммы стартера и датчиков, расположенных рядом. Контролируйте плоскостность площадки линейкой – вмятины глубиной свыше 0,5 мм требуют выравнивания шпаклёвкой по металлу.

Материал	Применение
Медная щётка	Бережная очистка резьбы
Преобразователь ржавчины	Обработка глубокой коррозии
Силиконовая смазка	Защита болтов перед установкой

После завершения работ установите генератор, совместив монтажные проушины с отверстиями на двигателе. Затяжку крепёжных болтов производите с моментом 32-36 Н·м, соблюдая последовательность: сначала верхний болт через регулировочную планку, затем нижний крепёжный элемент.

Установка генератора в моторный отсек

Подготовьте генератор к установке, убедившись, что шкив и вентилятор чистые, а регулировочная планка присутствует и свободно перемещается по крепежному уху генератора.

Аккуратно поднимите генератор и заведите его в моторный отсек. Совместите нижнее монтажное ухо генератора с проушиной на кронштейне двигателя. Вставьте длинный болт крепления через проушину кронштейна и ухо генератора, наденьте шайбу и гайку, но пока не затягивайте полностью.

Фиксация и натяжение ремня

Совместите верхнее крепежное ухо генератора с проушиной натяжного устройства (регулировочной планки). Вставьте болт крепления через планку и ухо генератора, наденьте шайбу и гайку, также не затягивая до конца. Наденьте приводной ремень генератора на шкивы коленчатого вала и генератора.

Для натяжения ремня:

1. Ослабьте гайку крепления генератора снизу (не выкручивая полностью).
2. Ослабьте гайку верхнего болта (на регулировочной планке).
3. Оттяните корпус генератора наружу от двигателя (против часовой стрелки, если смотреть спереди), создавая необходимое натяжение ремня.
4. Удерживая генератор в этом положении, затяните верхнюю гайку на регулировочной планке.
5. Затяните нижнюю гайку крепления генератора.

Проверьте натяжение ремня. При нормальном усилии он должен прогибаться на 10-15 мм при нажатии пальцем посередине между шкивами с усилием примерно 10 кгс (98 Н).

Подключение электрики

Подсоедините электрические разъемы к генератору:

• Наденьте колодку с проводами управления (обычно меньшего размера) на соответствующий штекерный вывод генератора ("D+" или "61").
• Наденьте клемму толстого силового провода (идущего к плюсовой клемме аккумулятора и выводу "30" стартера) на вывод "В+" ("30") генератора. Затяните гайку крепления клеммы с необходимым моментом.

Важно: Убедитесь, что провода не натянуты и не касаются подвижных или горячих частей двигателя.

Завершающие действия

Окончательно затяните все гайки крепления генератора с требуемым моментом:

Элемент крепления	Момент затяжки, Н·м (кгс·м)
Нижний болт крепления генератора	41-59 (4,2-6,0)
Верхний болт (на регулировочной планке)	22-35 (2,2-3,6)
Гайка клеммы "В+"	9-11 (0,9-1,1)

Установите защитный резиновый колпачок на вывод "В+". Проверьте правильность укладки всех проводов. Запустите двигатель и проверьте работу генератора по загоранию/гасению контрольной лампы заряда на панели приборов и напряжению на клеммах аккумулятора (должно быть ~13.6-14.6 В на оборотах выше холостых).

Наживление крепежных болтов корпуса

Перед фиксацией генератора ВАЗ 2108 необходимо наживить крепежные болты. Это означает установку болтов в отверстия кронштейнов двигателя и ушек генератора с последующим начальным вкручиванием вручную. Используйте два болта: верхний (длинный) и нижний (короткий), идущие в комплекте.

Начинайте с верхнего болта – вставьте его через отверстие в кронштейне двигателя в соответствующее ушко корпуса генератора. Легкими вращательными движениями по часовой стрелке добейтесь уверенного захвата резьбы. Повторите операцию для нижнего болта, контролируя положение агрегата.

Ключевые правила наживления

• Запрещено использовать гаечный ключ или инструменты на этом этапе – только ручное вкручивание
• Болты должны входить без перекосов и видимых усилий
• Оставьте зазор 2-3 мм между головками болтов и кронштейнами
• Генератор должен сохранять подвижность для последующей регулировки

Важно: При сопротивлении вращению немедленно остановитесь. Выкрутите болт, проверьте соосность отверстий и состояние резьбы. Принудительное вкручивание приведет к срыву резьбы или повреждению кронштейна.

Предварительная фиксация генератора

Перед установкой генератора ВАЗ 2108 на двигатель необходимо выполнить его предварительную фиксацию. Для этого совместите монтажные уши генератора с кронштейнами на блоке цилиндров, соблюдая правильную ориентацию устройства относительно приводного ремня.

Вставьте верхний крепежный болт (со стороны шкива) через проушину генератора и кронштейн, но не затягивайте его полностью. Проверьте совпадение отверстий нижнего крепления – при необходимости слегка сместите корпус генератора вручную для точной посадки.

Ключевые этапы фиксации

Выполните следующие действия в указанной последовательности:

1. Наживите верхний болт М10 (длиной 35-40 мм) на 2-3 оборота резьбы
2. Убедитесь в свободном ходе нижней проушины по регулировочной планке
3. Введите нижний болт М8 через планку натяжителя в корпус генератора
4. Зафиксируйте нижнее соединение гайкой с пружинной шайбой (гровером)

Важно! На данном этапе все крепежные элементы должны оставаться ослабленными – окончательная затяжка производится только после натяжения ремня. Убедитесь в отсутствии перекоса корпуса относительно плоскости шкивов коленвала и помпы.

Навешивание приводного ремня на шкивы

Перед началом работ убедитесь, что новый ремень соответствует спецификациям ВАЗ 2108 (тип 10×8, длина 1115 мм). Проверьте состояние шкивов генератора, коленчатого вала и помпы – на них не должно быть сколов, заусенцев или следов масла. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Ослабьте гайку нижнего крепления генератора и болт верхней регулировочной планки. Сдвиньте генератор к блоку цилиндров для максимального ослабления натяжения. Снимите старый ремень, аккуратно выводя его из канавок шкивов.

Последовательность установки

1. Наденьте ремень на шкив коленчатого вала
2. Проведите внутреннюю сторону ремня по шкиву помпы
3. Заведите ремень на шкив генератора, сохраняя правильную ориентацию ручьев
4. Оттяните корпус генератора от двигателя монтажной лопаткой
5. Зафиксируйте положение генератора, затянув болт регулировочной планки
6. Окончательно затяните гайку нижнего крепления (момент 37-45 Н·м)

Контроль натяжения: при нажатии с усилием 10 кгс на середину самого длинного участка ремня (между генератором и помпой) допустимый прогиб составляет 10-15 мм. Перетяжка вызывает износ подшипников, слабое натяжение приводит к проскальзыванию и недозаряду АКБ.

Параметр	Значение
Усилие проверки	10 кгс
Допустимый прогиб	10-15 мм
Рекомендуемый момент затяжки	37-45 Н·м

После запуска двигателя дайте поработать на холостом ходу 3-5 минут, затем проверьте отсутствие биения ремня и посторонних свистящих звуков. Повторно проверьте натяжение после первых 100 км пробега – новый ремень может немного вытянуться.

Регулировка натяжения ремня оптимальным усилием

Правильное натяжение ремня генератора критично для работы системы электроснабжения и навесных агрегатов. Слишком слабое натяжение вызывает проскальзывание ремня, приводящее к недостаточной зарядке аккумулятора, перегреву ремня и быстрому износу. Чрезмерное натяжение создает избыточную нагрузку на подшипники генератора и коленчатого вала, сокращая их ресурс.

Проверку натяжения выполняют на самом длинном участке ремня между шкивами. Оптимальное усилие прогиба составляет 10–15 мм при приложении силы 10 кгс (98 Н). Для точного замера используйте линейку и динамометрический ключ с крюком либо специализированный прибор для измерения натяжения ремней. Ремень должен пружинить при попытке поворота рукой на 90° в самом доступном месте, не допуская провисания.

Алгоритм регулировки

1. Ослабьте гайку крепления генератора к нижнему кронштейну.
2. Ослабьте верхнюю гайку регулировочной планки.
3. Монтировкой или деревянным бруском аккуратно отожмите корпус генератора от двигателя для увеличения натяжения (или сместите к двигателю для ослабления).
4. Проверьте усилие прогиба согласно нормативам.
5. Зафиксируйте положение генератора, затягивая верхнюю гайку регулировочной планки с моментом 16–23 Н·м.
6. Затяните нижнюю крепежную гайку с моментом 52–70 Н·м.
7. Прокрутите коленвал на 2–3 оборота за болт крепления шкива и повторно проверьте натяжение.

Контрольные параметры:

Тип ремня	Усилие для прогиба 10 мм	Допустимый износ (глубина трещин)
Клиновой (стандарт)	40–50 Н	не более 0.5 мм
Поликлиновой (вариация)	35–45 Н	без расслоения корда

Важно: Регулировку выполняйте на холодном двигателе. При замене ремня первые 500 км пробега проверяйте натяжение дважды из-за естественной вытяжки материала. При появлении свиста под нагрузкой немедленно проведите диагностику натяжения и состояния шкивов.

Фиксация натяжного болта в правильном положении

После установки генератора и предварительного натяжения ремня необходимо обеспечить надежную фиксацию натяжного болта. Ослабление крепежа приведет к проскальзыванию ремня, перебоям в работе электросистемы и ускоренному износу компонентов. Контроль положения выполняется при полностью затянутых гайках крепления генератора к кронштейну двигателя.

Проверьте правильность натяжения ремня: при усилии 10 кгс (98 Н) прогиб на самом длинном участке должен составлять 10-15 мм. Если параметр не соответствует норме, ослабьте гайку натяжного болта, отрегулируйте положение генератора ключом на 17 мм и повторно затяните узел.

Порядок фиксации

1. Удерживайте головку натяжного болта ключом на 13 мм
2. Затяните контргайку ключом на 17 мм с моментом 32-40 Н·м
3. Проверьте отсутствие люфта генератора рукой
4. Прокрутите коленвал на 2-3 оборота и перепроверьте натяжение

Важно: При затяжке избегайте перекоса генератора! Контролируйте параллельность плоскостей шкивов – отклонение более 2° вызывает срыв ремня.

Элемент	Размер ключа	Момент затяжки
Контргайка натяжного болта	17 мм	32-40 Н·м
Гайка нижнего крепления	19 мм	45-62 Н·м

После запуска двигателя прослушайте отсутствие свиста ремня при резком увеличении оборотов. Появление высокочастотного губа свидетельствует о недостаточном натяжении – повторите регулировку.

Окончательная затяжка крепежных болтов генератора

После предварительной фиксации генератора и регулировки натяжения приводного ремня выполняется окончательная затяжка крепежных болтов. Генератор ВАЗ 2108 крепится двумя основными болтами: нижним (осевым) и верхним (регулировочным). Нижний болт проходит через кронштейн двигателя и переднюю ушковую проушину генератора, обеспечивая основное крепление. Верхний болт соединяет заднюю проушину генератора с регулировочной планкой и отвечает за натяжение ремня.

Порядок затяжки критически важен для надежности и правильного положения узла. Сначала затягивается нижний болт крепления. Он должен быть зафиксирован в первую очередь, так как определяет базовое положение генератора относительно оси вращения. После этого производится окончательная затяжка верхнего болта регулировочной планки, который уже не влияет на положение, а только фиксирует выбранное натяжение ремня.

Требуемые моменты затяжки

• Нижний крепежный болт: 32-40 Н·м (Ньютон-метров).
• Верхний болт регулировочной планки: 32-40 Н·м.

Обязательно используйте динамометрический ключ для соблюдения указанных значений. Недостаточный момент приведет к самоотвинчиванию болтов из-за вибраций, а чрезмерный – к повреждению резьбы в алюминиевом кронштейне двигателя или корпусе генератора. Перед затяжкой убедитесь, что шайбы и гроверы установлены правильно.

Контроль после затяжки

1. Проверьте натяжение ремня: при усилии 10 кгс (100 Н) прогиб должен составлять 10-15 мм на участке между шкивами.
2. Убедитесь в отсутствии перекоса генератора – его корпус должен быть параллелен блоку цилиндров.
3. Прокрутите шкив вручную (при снятом ремне) для проверки отсутствия заеданий подшипника.
4. Запустите двигатель, проверьте работу на разных оборотах: исключите свист ремня, дребезжание или вибрации генератора.

После запуска контролируйте напряжение в бортовой сети (13.8-14.5 В) тестером. Если ремень проскальзывает или генератор сместился – ослабьте болты, отрегулируйте натяжение и повторите затяжку в указанной последовательности. Помните: надежная фиксация предотвращает поломку кронштейнов и обрыв ремня при эксплуатации.

Подключение силового кабеля к клемме "B+"

Силовой кабель генератора ВАЗ 2108 подключается непосредственно к клемме "B+" (иногда обозначается как "30" или "плюсовая клемма"). Этот провод обеспечивает передачу электроэнергии от генератора к аккумуляторной батарее и бортовой сети автомобиля.

Сечение кабеля должно соответствовать токовой нагрузке (не менее 16 мм² для штатной системы). Обязательно проверьте целостность изоляции и отсутствие коррозии на наконечнике провода перед подключением. Ослабьте гайку на клемме "B+" генератора гаечным ключом на 10 мм.

Порядок подключения

1. Наденьте кольцевой наконечник силового кабеля на болт клеммы "B+".
2. Затяните гайку ключом с усилием 13-15 Н·м. Перетяжка может повредить резьбу!
3. Убедитесь в отсутствии контакта оголённых частей кабеля с корпусом генератора.
4. Проверьте надёжность крепления противоположного конца кабеля к клемме "+" аккумулятора.

После подключения визуально проконтролируйте расположение провода: он не должен касаться движущихся частей (ремень ГРМ, вентилятор) или острых кромок кузова. Запустите двигатель и проверьте напряжение на клемме "B+" мультиметром – оно должно составлять 13.6-14.4 В при 2000-2500 об/мин.

Параметр	Значение
Диаметр болта клеммы	8 мм
Момент затяжки гайки	13-15 Н·м
Минимальное сечение кабеля	16 мм²

Присоединение колодки управляющих проводов

Колодка управляющих проводов генератора ВАЗ 2108 содержит три разъема, подключаемые к соответствующим клеммам на задней крышке генератора. Цветовая маркировка проводов стандартизирована: коричневый провод отвечает за контрольную лампу заряда на панели приборов, серый – управление регулятором напряжения, а красный с черной полосой обеспечивает силовое питание цепи возбуждения.

Перед подключением убедитесь в чистоте и отсутствии окислов на контактах колодки и клеммах генератора. Совместите фиксатор колодки с пазом на корпусе генератора и плотно нажмите до характерного щелчка. Проверьте надежность крепления – колодка не должна шататься или самопроизвольно отсоединяться.

Схема подключения проводов

Цвет провода	Назначение	Клемма генератора
Коричневый	Контрольная лампа заряда	"IND" (D+)
Серый	Регулятор напряжения	"Ш" (W)
Красный с черной полосой	Питание обмотки возбуждения	"B+"

Важные замечания:

• Не допускайте перегибов проводов вблизи колодки
• Запрещается подключать генератор без колодки – это вызовет короткое замыкание
• При замене регулятора напряжения отсоединяйте минусовую клемму АКБ

Проверка отсутствия перегибов проводки

Резкие перегибы или заломы проводов ведут к повреждению токопроводящих жил и изоляции. Это вызывает нарушение контакта, рост сопротивления, локальный перегрев и риск короткого замыкания в цепи генератора.

Визуально и тактильно обследуйте всю трассу проводки от генератора до аккумулятора, регулятора напряжения и приборной панели. Особое внимание уделите участкам возле клемм, в точках крепления к кузову и местах прохождения через технологические отверстия или резиновые уплотнители.

Ключевые точки контроля:

• Силовой кабель (толстый провод от генератора к "+" АКБ): проверьте зону подключения к генератору и батарее, изгибы возле блока предохранителей.
• Провод возле шкива генератора: убедитесь в отсутствии контакта с вращающимися деталями и перетирания.
• Разъемы реле-регулятора: осмотрите подводящие провода на предмет заломов у пластикового корпуса.
• Пучки в подкапотном пространстве: проверьте участки соприкосновения с острыми кромками кузова или подвижными элементами (например, тягой ГРМ).

При обнаружении перегибов аккуратно выправьте провод, сохранив естественный радиус изгиба (не менее 3-5 диаметров кабеля). Закрепите трассу пластиковыми хомутами, исключив натяжение или провисание. Замените участки с треснутой изоляцией или деформированной жилой.

Фиксация проводов хомутами для избежания перетирания

После подключения клемм генератора и аккумулятора необходимо зафиксировать жгут проводов вдоль кузова. Основной кабель от генератора к АКБ укладывается параллельно штатным магистралям, избегая контакта с подвижными деталями двигателя или острыми кромками металла.

Используйте пластиковые хомуты диаметром 2.5-4 мм через каждые 15-20 см. Обязательные точки крепления: возле кронштейна генератора, перед местом соединения с массой кузова, на участке прохода через перегородку моторного отсека. Не допускайте натяжения – провода должны лежать свободно с технологическим провисом 1-2 см.

Критические зоны защиты

• Вблизи приводных ремней ГРМ и ГУР
• Участки соприкосновения с жёсткими трубопроводами тормозной системы
• Зоны крепления брызговиков двигателя

Важно: не используйте металлические стяжки – они повреждают изоляцию при вибрации. Для термоопасных участков (ближе 5 см к выпускному коллектору) применяйте термостойкие гофротрубки или тканевую изоленту.

Установка защитных кожухов на штатные места

Снимите нижний защитный кожух (при наличии) для обеспечения доступа к генератору. Проверьте целостность крепежных ушек на кожухах и ответных отверстий в блоке цилиндров и кронштейне генератора – поврежденные элементы восстановите или замените.

Установите передний кожух на шпильки блока цилиндров, совместив его монтажные проушины с крепежными точками. Зафиксируйте деталь гайками с шайбами, исключая перекосы. Аналогично закрепите задний кожух на кронштейне генератора, контролируя отсутствие контакта с вращающимися элементами.

Порядок монтажа и контроль

1. Очистите посадочные поверхности блока и кронштейна от грязи
2. Наденьте передний кожух на шпильки блока цилиндров
3. Затяните крепежные гайки моментом 15-20 Н∙м
4. Присоедините задний кожух к кронштейну генератора
5. Затяните болты крепления с усилием 10-12 Н∙м

Обязательно проверьте зазоры между кожухами и ремнем генератора (минимум 3-5 мм), а также отсутствие вибрации при работе двигателя. Игнорирование этой проверки может привести к обрыву ремня.

Подключение аккумуляторной клеммы

После установки генератора и подключения силовых проводов к нему, переходите к подключению аккумуляторной клеммы. Эта операция завершает монтаж электроцепи и требует строгого соблюдения полярности. Неправильное соединение вызовет короткое замыкание и повреждение оборудования.

Перед присоединением клеммы убедитесь, что все соединения на генераторе (выход "B+", масса, провод управления) затянуты, а изоляция проводов не повреждена. Очистите контакты аккумулятора от окислов и нанесите на них специальную антикоррозийную смазку.

Порядок подключения клемм

1. Сначала подключите плюсовую клемму (красный провод, маркировка "+") к соответствующей клемме АКБ. Затяните гайку ключом до плотной фиксации.
2. Затем подключите минусовую клемму (чёрный провод, маркировка "–"). Убедитесь, что корпус АКБ чистый в месте контакта.

Важно! Никогда не подключайте клеммы в обратной последовательности. После соединения проверьте:

• Отсутствие искрения при касании клемм
• Надёжность крепления проводов (исключите их натяжение)
• Свободный ход клеммного колпачка на АКБ

Запуск двигателя на холостом ходу после монтажа

После установки генератора и проверки всех соединений включите зажигание, не запуская двигатель. Убедитесь в отсутствии контрольной лампы заряда АКБ на панели приборов. Если лампа горит или отсутствует, проверьте цепь возбуждения генератора и предохранители.

Кратковременно запустите стартер, контролируя звук работы двигателя. При нормальной работе генератора посторонние шумы (визг, скрежет) должны отсутствовать. Дайте двигателю прогреться до рабочей температуры 90°C.

Проверка параметров

Измерьте мультиметром напряжение на клеммах АКБ при работающем двигателе (2000-2500 об/мин). Нормальные показатели:

Без нагрузки	13.8–14.5 В
С фарами и печкой	не ниже 13.4 В

Отклонения указывают на:

• Сниженное напряжение – слабое натяжение ремня или неисправность регулятора
• Повышенное напряжение – пробой диодного моста

Проверьте отсутствие проскальзывания ремня при резком увеличении оборотов до 3000 об/мин. Контролируйте стабильность работы двигателя:

1. Отключите все потребители энергии
2. Доведите обороты до 2500 об/мин
3. Резко сбросьте газ – двигатель должен вернуться к устойчивым холостым оборотам без остановки

Важно! При появлении запаха гари или дыма немедленно заглушите двигатель и проверьте правильность подключения проводов к клемме «30» генератора.

Проверка отсутствия посторонних шумов от генератора

После установки и подключения генератора ВАЗ 2108 запустите двигатель на холостом ходу и внимательно прослушайте область моторного отсека. Отсутствие посторонних звуков (скрежета, воя, свиста) свидетельствует о корректной работе узла. Любые нехарактерные шумы требуют немедленного выключения двигателя для предотвращения повреждений.

Повысьте обороты двигателя до 2000-3000 об/мин, сохраняя фокус на звучании генератора. Изменение тональности шума или появление вибраций при росте нагрузки указывает на возможные неисправности подшипников, ослабление креплений или нарушение центровки приводного ремня.

Методы диагностики источников шума

Для локализации проблемы используйте следующие подходы:

• Механическая проверка: Демонтируйте ремень привода и вручную прокрутите ротор генератора. Любое заедание, люфт или хруст подшипников требуют замены.
• Контроль натяжения ремня: Проверьте прогиб ремня (допуск 10-15 мм при усилии 10 кгс). Перетяжка вызывает свист и ускоренный износ подшипников.
• Визуальный осмотр: Убедитесь в отсутствии контакта корпуса генератора с элементами кузова или проводкой.

Тип шума	Возможная причина
Монотонный вой	Износ переднего/заднего подшипника
Периодический свист	Проскальзывание ремня из-за слабого натяжения или загрязнения
Металлический скрежет	Контакт ротора со статором, разрушение подшипника

Важно: При выявлении шумов, связанных с электрической частью (треск, жужжание), проверьте соединения клемм и целостность обмоток мультиметром. Короткое замыкание в обмотках статора часто сопровождается гулом и резким нагревом корпуса.

Замер напряжения на клеммах АКБ мультиметром

Перед замером напряжения убедитесь, что автомобиль заглушен, а ключ зажигания извлечён из замка. Подготовьте мультиметр: переведите его в режим измерения постоянного напряжения (DCV) с диапазоном 20 В. Проверьте состояние щупов – чёрный подключается к разъёму COM, красный к разъёму VΩmA.

Откройте капот и визуально осмотрите аккумулятор. Убедитесь, что клеммы чистые, без следов окисления или повреждений. При необходимости очистите их специальной щёткой. Снижение контактной площади приводит к погрешностям измерений.

Порядок измерений

Этапы замера:

1. Приложите чёрный щуп мультиметра к минусовой клемме АКБ (чёрного цвета, обозначена «–»)
2. Коснитесь красным щупом плюсовой клеммы (красного цвета, обозначена «+»)
3. Фиксируйте показания на дисплее прибора в течение 3-5 секунд

Нормальные значения:

• 12.6–12.8 В – полный заряд
• 12.3–12.5 В – средний уровень заряда
• Менее 12.0 В – критический разряд

При работающем двигателе (на холостых оборотах) показания должны составлять 13.8–14.5 В. Это свидетельствует о корректной работе генератора. Если напряжение ниже – возможны проблемы с реле-регулятором или цепью заряда, выше – риски перезаряда АКБ.

Показания мультиметра (В)	Состояние системы
Менее 12.0	Глубокий разряд АКБ
12.0–12.5	Необходима подзарядка
Более 15.0 при работающем ДВС	Неисправность реле-регулятора

После замера отключите щупы от клемм в обратном порядке: сначала красный, затем чёрный. Помните: контакт металлических частей щупов с кузовом или другими клеммами при подключении к АКБ может вызвать короткое замыкание.

Контроль работы генератора на разных оборотах

Проверка работоспособности генератора ВАЗ 2108 на различных оборотах двигателя позволяет выявить скрытые неисправности и оценить соответствие выходных параметров нормативам. Контроль осуществляется путем измерения напряжения на клемме "30" генератора и силы тока в цепи заряда с помощью мультиметра и токоизмерительных клещей.

Замеры производятся при последовательном увеличении оборотов двигателя от холостого хода до 3000-3500 об/мин с фиксацией показаний на каждом этапе. Обязательным условием является включение мощных потребителей энергии (дальний свет, обогрев заднего стекла, вентилятор печки) для создания нагрузки.

Этапы и параметры контроля

Ключевые точки проверки и ожидаемые значения:

• Холостой ход (800-900 об/мин): Напряжение 13.2-14.0 В при включенных фарах. Падение ниже 13В указывает на недостаточный заряд.
• 2000 об/мин: Напряжение стабилизируется в диапазоне 13.5-14.5 В. Ток отдачи должен покрывать потребление включенных приборов.
• 3000-3500 об/мин: Напряжение не превышает 14.7 В. Превышение свидетельствует о неисправности регулятора.

Критические отклонения:

• Скачки напряжения при плавном росте оборотов – неисправность щеточного узла или плохой контакт.
• Постепенное снижение напряжения под нагрузкой – износ диодов выпрямительного моста.
• Отсутствие роста тока при добавлении потребителей – недостаточная мощность генератора или пробой статорной обмотки.

Порядок действий:

1. Прогреть двигатель до рабочей температуры.
2. Подключить мультиметр к клемме "30" генератора и массе.
3. Установить токовые клещи на провод от клеммы "30" к АКБ.
4. Зафиксировать показания на холостом ходу без нагрузки.
5. Включить основные потребители, повторить замеры на холостом ходу.
6. Повышать обороты ступенчато, снимая показания напряжения и тока на каждой ступени.

Нормативные параметры:

Обороты, об/мин	Напряжение, В	Ток отдачи, А (с нагрузкой*)
800-900	13.2-14.0	не менее 35А
2000	13.5-14.5	не менее 55А
3000	13.9-14.7	не менее 65А

Под нагрузкой понимается включение фар, вентилятора печки на максимум и обогрева заднего стекла.

Проверка зарядного тока под нагрузкой (фары, печка)

Для объективной оценки работы генератора ВАЗ 2108 необходим контроль зарядного тока под реальной нагрузкой. Запустите двигатель и доведите обороты до 2000-2500 об/мин, имитируя движение. Этим обеспечивается выход генератора на номинальный режим работы.

Включите мощные потребители энергии для создания нагрузки на бортовую сеть. Обязательно активируйте дальний свет фар и обогрев заднего стекла. Дополнительно подключите печку отопителя на максимальную скорость вентилятора и, при наличии, противотуманные фары.

Порядок проверки и анализ результатов

Подключите амперметр (мультиметр в режиме измерения тока) в разрыв цепи между выводом "B+" генератора и отсоединённым проводом АКБ. Соблюдайте полярность! Зафиксируйте показания прибора:

• Норма: Ток заряда 5-14 А при исправной АКБ и нагрузке. Значение зависит от уровня заряда батареи.
• Недостаточный заряд (<5А): Проблемы с генератором (износ щёток, неисправность регулятора напряжения, обрыв обмотки).
• Перезаряд (>14А длительно): Неисправность регулятора напряжения, ведущая к выкипанию АКБ.

Параллельно контролируйте вольтметром напряжение на клеммах АКБ под той же нагрузкой. Оно должно оставаться в пределах 13.8–14.5 В. Совокупность этих замеров дает точную картину состояния системы зарядки.

Анализ стабильности напряжения в бортовой сети

Стабильность напряжения в бортовой сети ВАЗ 2108 напрямую зависит от исправности генератора и корректности его подключения. Колебания напряжения за пределами нормы (13.8–14.5 В при средних оборотах двигателя) приводят к ускоренной деградации аккумулятора, сбоям в работе электронных блоков (ЭБУ, зажигания), мерцанию света и некорректному функционированию датчиков. Особенно критичны скачки напряжения при включении/выключении мощных потребителей (фары, обогрев стекла, вентилятор печки).

На стабильность существенно влияют состояние контактных соединений (окисление или ослабление клемм), целостность и сечение проводов в цепи генератор-аккумулятор, исправность реле-регулятора, износ щеток или подшипников генератора, а также нагрузка от дополнительного оборудования. Несоответствие выходных параметров генератора потребностям сети (особенно при установке нештатных устройств) создает хронический дефицит энергии.

Диагностика и ключевые точки контроля

Методы проверки стабильности:

• Измерение напряжения на клеммах АКБ мультиметром на разных режимах: холостой ход (~13.5-14.0 В), средние обороты с включенными фарами и печкой (не ниже 13.2 В), максимальная нагрузка.
• Контроль напряжения на выводе "30" генератора и сравнение с напряжением на "+" АКБ – разница не должна превышать 0.3 В.
• Визуальная проверка целостности и чистоты "массовых" соединений (кузов, двигатель, генератор).

Критические узлы для анализа:

Элемент	Влияние на стабильность	Признаки неисправности
Реле-регулятор	Неправильное поддержание напряжения	Перезаряд/недозаряд АКБ, мерцание ламп
Диодный мост	Пульсации напряжения, утечки	Тусклый свет, гул генератора, нагрев
Цепь возбуждения	Нестабильная работа генератора	Отсутствие заряда на холостых оборотах
Силовые контакты	Падение напряжения в цепи	Окисление, оплавление клемм/разъемов

Рекомендации для поддержания стабильности:

1. Обеспечить надежный контакт провода большого сечения от вывода "30" генератора к "+" АКБ.
2. Проверить и зачистить точки подключения "массы" (генератор-двигатель, двигатель-кузов, АКБ-кузов).
3. Контролировать состояние щеток, контактных колец и натяжение ремня генератора.
4. Избегать подключения энергоемкого оборудования (акустика, доп.фары) напрямую к генератору или АКБ без реле и предохранителей.

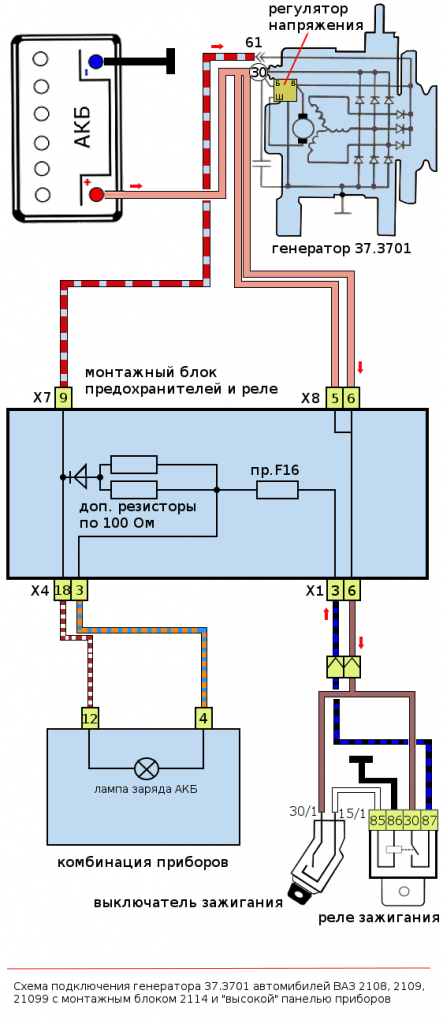

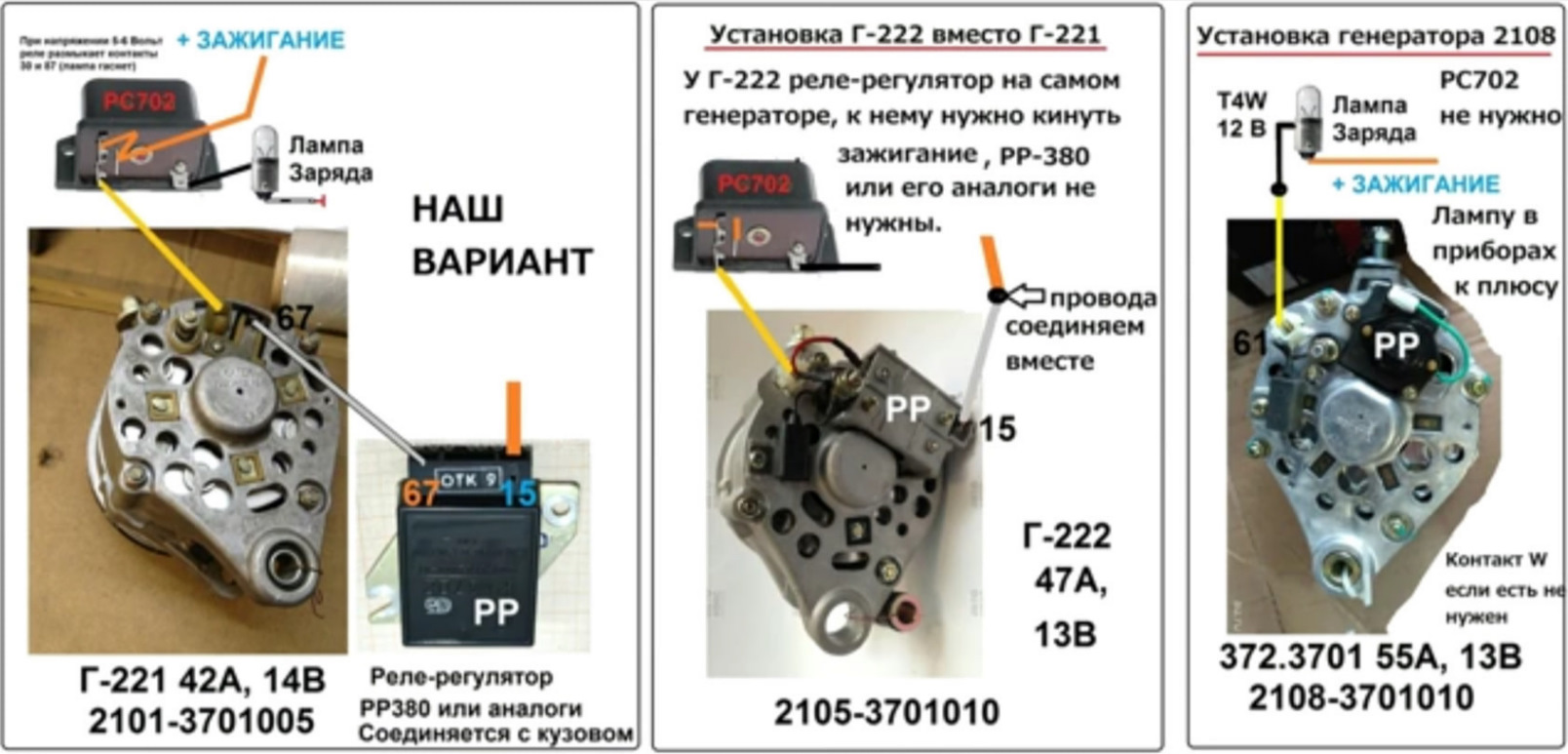

Общая схема подключения генератора 37.3701

Схема подключения генератора 37.3701 к бортовой сети ВАЗ 2108 является стандартной для систем с встроенным интегральным регулятором напряжения. Основные элементы цепи включают сам генератор, аккумуляторную батарею, монтажный блок предохранителей, выключатель зажигания и контрольную лампу заряда на приборной панели.

Ключевые соединения выполняются через клеммную колодку генератора, где контакт "B+" (болт М8) подключается напрямую к плюсовой клемме АКБ толстым проводом (сечение ≥ 16 мм²). Контакт "D+" (штекер) отвечает за управление контрольной лампой и питание обмотки возбуждения при запуске.

Цепи управления и контроля

Цепь возбуждения и индикации:

• Клемма "D+" генератора соединяется с контактом "Генератор" монтажного блока
• От монтажного блокa провод идет к контрольной лампе заряда (1-2 Вт) на приборной панели
• Другая сторона лампы подключена к выключателю зажигания через предохранитель №12 (10А)

Силовая цепь и масса:

1. Ток от обмоток статора поступает на клемму "B+" через встроенный выпрямительный блок
2. Отрицательная клемма генератора соединена с кузовом авто через болт крепления (обязательна зачистка контактов)
3. Аккумуляторная батарея подключается к клемме "B+" кабелем без разрывов

Клемма генератора	Назначение	Цвет провода
B+ (30)	Прямое подключение к АКБ	Красный
D+ (61)	Контрольная лампа и возбуждение	Серый (с красной полосой)
Корпус	Масса	Через крепление к двигателю

Особенности работы: При включении зажигания напряжение через лампу заряда поступает на обмотку возбуждения ("подхват" поля). После запуска двигателя разность потенциалов на клеммах "B+" и "D+" исчезает, лампа гаснет, а питание обмотки переключается на внутренний выпрямитель.

Назначение клемм на генераторном разъеме

Генератор ВАЗ 2108 оснащен трехконтактным разъемом, обеспечивающим подключение к бортовой сети и системе контроля. Каждая клемма выполняет строго определенную функцию, критичную для корректной работы системы зарядки. Неправильное соединение проводов может привести к выходу генератора из строя или разряду аккумулятора.

Разъем подключается к встроенному регулятору напряжения и имеет стандартную распиновку. Маркировка контактов нанесена на корпусе генератора или колодке. Цветовая кодировка проводов в заводской комплектации помогает идентифицировать назначение каждой клеммы при монтаже.

Клемма/Обозначение	Цвет провода	Назначение
1 (D+)	Белый	Подключение к контрольной лампе заряда на приборной панели. Формирует сигнал для индикации работы генератора.
2 (B+)	Красно-черный	Питание обмотки возбуждения через замок зажигания. Получает +12В при включенном зажигании.
3 (масса)	Черный	Соединение с "массой" автомобиля. Обеспечивает электрическую связь с кузовом.

Роль диодного моста в выпрямлении тока

Генератор ВАЗ 2108 вырабатывает трёхфазный переменный ток, но бортовой сети автомобиля требуется постоянное напряжение. Переменный ток непригоден для питания электрооборудования и зарядки аккумулятора, так как меняет направление и величину 50 раз в секунду. Без преобразования в постоянный ток возникают сбои в работе приборов и разрушение аккумуляторных пластин.

Диодный мост решает эту проблему, выполняя функцию выпрямителя. Он состоит из шести силовых диодов, объединённых в три пары (по два на каждую фазу генератора). Диоды пропускают ток только в одном направлении, отсекая отрицательные полуволны переменного напряжения. На выходе схемы формируется пульсирующее, но однонаправленное напряжение, которое затем сглаживается регулятором.

Принцип работы трёхфазного выпрямителя

Каждая пара диодов подключена к отдельной обмотке статора:

• Верхние диоды (условно "плюсовые") направляют положительные полупериоды фаз к выходу "+"
• Нижние диоды (условно "минусовые") замыкают отрицательные полупериоды на "массу"

Особенности конструкции моста в ВАЗ 2108:

Параметр	Значение
Тип схемы	Трёхфазный мост Ларионова
Количество диодов	6 шт (3 "+", 3 "-")
Расположение	В задней крышке генератора

Ключевые преимущества диодного моста:

1. Минимальные потери напряжения (0.5-0.7В на диоде)
2. Высокая температурная стабильность
3. Отсутствие подвижных частей
4. Самозапирание при обратном напряжении

При неисправности даже одного диода возникают:

- Просадка напряжения под нагрузкой

- Перезаряд/недозаряд АКБ

- Вибрация генератора из-за дисбаланса фаз

- Рост пульсаций тока в сети

Принцип работы встроенного регулятора напряжения

Встроенный регулятор напряжения в генераторе ВАЗ 2108 – электронное устройство, поддерживающее стабильное выходное напряжение независимо от изменения оборотов двигателя и нагрузки в бортовой сети. Он интегрирован в щеточный узел и непрерывно сравнивает фактическое напряжение генератора с эталонным значением.

При отклонении напряжения от нормы регулятор изменяет ток возбуждения обмотки ротора. Это достигается путем быстрого включения/выключения цепи обмотки возбуждения через силовой транзистор, регулируя среднее значение тока и, соответственно, магнитное поле ротора.

Алгоритм работы регулятора

Ключевые этапы функционирования:

1. Сравнение напряжений: Встроенный делитель измеряет выходное напряжение генератора, а стабилитрон формирует эталонное значение.
2. Коррекция тока возбуждения:
   • При повышении напряжения выше 13.5–14.7В регулятор уменьшает время подачи тока на обмотку ротора
   • При снижении напряжения ниже порога регулятор увеличивает длительность импульсов тока
3. Импульсная модуляция: Переключение происходит с частотой 100-500 Гц, что предотвращает колебания света фар.

Термокомпенсация автоматически корректирует напряжение в зависимости от температуры под капотом:

Температура (°C)	Напряжение (В)
-20	14.7 ± 0.3
+25	14.2 ± 0.3
+80	13.9 ± 0.3

Регулятор защищает систему от скачков напряжения при отключении АКБ и ограничивает максимальный выходной ток генератора. При выходе из строя загорается контрольная лампа на приборной панели, а напряжение перестает стабилизироваться.

Маркировка проводов: цветовая схема подключения

Цветовая маркировка проводов генератора ВАЗ 2108 стандартизирована и позволяет избежать ошибок при подключении. Основные цепи обозначены уникальными цветами изоляции для визуальной идентификации.

Главные провода идут от генератора к реле-регулятору напряжения, аккумулятору и контрольной лампе на приборной панели. Соблюдение схемы критично для корректной зарядки и защиты электросистемы.

Стандартная цветовая схема

Типичное подключение для генераторов 37.3701 и аналогичных:

• Красный провод (толстый): выход "+" на аккумулятор через штекер "30"
• Коричневый провод: питание обмотки возбуждения (клемма "67")
• Серый (или оранжево-черный) провод: подключение к контрольной лампе заряда (клемма "61")
• Черный провод: масса на корпус генератора (клемма "масса")

Важно: При замене реле-регулятора (шоколадки) цвета могут отличаться:

Клемма на реле	Назначение	Цвет провода
"B+"	Плюс аккумулятора	Красный
"D+"	Контрольная лампа	Серый/полосатый
"DF"	Обмотка возбуждения	Коричневый

Примечание: У старых моделей возможны бежевые или желтые провода на "массу". Все соединения должны быть чистыми и защищенными от окисления.

Распиновка колодки и соответствие цепям автомобиля

Колодка генератора ВАЗ 2108 представляет собой трёхконтактный разъём (маркировка "Ш" – штекер, "Р" – розетка на генераторе). Распиновка стандартна для моделей 37.3701 и аналогичных. Важно соблюдать соответствие проводов цепям автомобиля во избежание повреждений.

Цветовая маркировка проводов может незначительно отличаться в зависимости от года выпуска авто, но функциональное назначение контактов неизменно. Подключение должно выполняться при отключённой клемме АКБ.

Назначение контактов

Номер контакта	Цвет провода	Назначение цепи
1 (B+)	Красный	Выход "+" генератора. Подключается напрямую к АКБ через предохранитель и к выводу "30" реле-регулятора.
2 (D+)	Серый (или коричневый)	Цепь контроля заряда: - Питает обмотку возбуждения при запуске; - Соединён с лампой заряда на панели приборов; - Подключён к выводу "15" замка зажигания.
3 ("масса")	Чёрный	Корпусное заземление. Фиксируется болтом на корпусе генератора.

Ключевые особенности подключения:

• Контакт B+ несёт высокий ток заряда – соединения должны быть чистыми и плотными.
• Неправильное подключение D+ вызовет отсутствие заряда и постоянное горение/отсутствие лампы на панели.
• Обрыв "массы" приведёт к полному отказу генератора – обязательна проверка контакта на корпусе.

Важно! При замене генератора или колодки:

1. Сверяйтесь со схемой конкретного года выпуска авто.
2. Проверяйте целостность проводов (особенно D+), предохранителей F16 (10A) и F19 (7.5A).
3. Убедитесь в отсутствии окислов на клеммах АКБ и колодке.

Типовые неисправности после неправильного монтажа

Некорректная установка генератора на ВАЗ 2108 провоцирует ряд характерных отказов. Наиболее часто встречаются проблемы с зарядкой АКБ, некорректной работой электросистемы и физическими повреждениями компонентов. Эти сбои проявляются сразу после монтажа или в первые дни эксплуатации.

Ошибки подключения проводки и нарушения схемы коммутации – ключевая причина неисправностей. Механические просчёты при креплении агрегата также ведут к ускоренному износу деталей и коротким замыканиям. Требуется тщательная проверка всех этапов установки.

Распространённые проблемы

• Отсутствие зарядки АКБ
• Перепутаны клеммы "B+" и "D+" на генераторе
• Обрыв или плохой контакт провода возбуждения
• Короткое замыкание в цепи "массы"
• Перезаряд аккумулятора (кипение электролита)
• Неправильное подключение регулятора напряжения
• Замыкание обмоток статора на корпус
• Свист и перегрев ремня
• Неверное натяжение приводного ремня
• Перекос генератора из-за деформированных кронштейнов
• Вибрации и посторонние шумы
• Недотянутые крепёжные гайки
• Контакт корпуса генератора с элементами кузова

Последствия ошибок подключения

Ошибка монтажа	Последствие	Экстренные признаки
Замыкание выходной клеммы "30" на массу	Выход из строя диодного моста	Запах горелой изоляции, дым
Подключение лампы заряда напрямую к "+" АКБ	Разряд аккумулятора на стоянке	Тусклое свечение лампы при заглушённом двигателе
Повреждение изоляции проводов	Короткое замыкание в моторном отсеке	Срабатывание предохранителей, оплавление проводов

Важно: После установки обязательно проверьте мультиметром напряжение на клеммах АКБ при работающем двигателе (норма: 13.6–14.6В). Контролируйте отсутствие искрения в местах подключения и равномерность вращения ротора.

Отсутствие заряда АКБ: алгоритм поиска причины

При неисправности системы зарядки аккумуляторная батарея не восполняет заряд во время работы двигателя, что приводит к быстрой разрядке и невозможности запуска. Основные признаки: тусклый свет фар, мигание лампы заряда на приборной панели, низкое напряжение на клеммах АКБ при работающем моторе.

Поиск причины начинается с проверки целостности ремня привода генератора и натяжения, затем исследуются электрические цепи. Для диагностики потребуется мультиметр, контрольная лампа 12В и схема подключения генератора ВАЗ 2108.

Пошаговый алгоритм диагностики

1. Проверка ремня генератора:

• Убедитесь в отсутствии обрыва и следов проскальзывания (зазубрины, глянцевые участки)
• Проверьте натяжение – прогиб 10-15 мм при усилии 10 кгс на середине ветви

2. Измерение напряжения на АКБ:

1. Замерьте напряжение на клеммах аккумулятора при заглушенном двигателе (норма: 12.2-12.7В)
2. Запустите мотор, включите дальний свет и печку на максимум
3. Снимите показания при 2000-3000 об/мин (норма: 13.8-14.5В)

3. Диагностика цепи возбуждения:

Действие	Нормальный результат
Снять штекер с генератора
Включить зажигание
Проверить напряжение на контакте "D+" разъема	≈12В (горит контрольная лампа)

4. Проверка силовых цепей:

• Тест провода "B+" генератора: измерьте сопротивление между выходом генератора и плюсом АКБ (должно быть ≈0 Ом)
• Осмотр массы: проверьте контакт между корпусом генератора и кузовом, очистите клеммы

5. Диагностика регулятора напряжения:

1. Замерьте напряжение между клеммой "B+" генератора и массой при 3000 об/мин
2. Если значение превышает 14.7В или ниже 13.5В – замените реле-регулятор

6. Проверка диодного моста:

• Отключите АКБ и генератор
• Прозвоните мультиметром в режиме диода:
  • Между "B+" и статорной обмоткой
  • Между "B+" и корпусом
• Отсутствие проводимости в одном направлении указывает на пробой диодов

Перезаряд батареи: признаки и методы устранения

Перезаряд аккумулятора возникает при некорректной работе генератора ВАЗ 2108, когда напряжение в бортовой сети превышает норму (более 14.7 В). Это приводит к электролизу воды в электролите, разрушению пластин АКБ и выходу из строя электрооборудования. Длительный перезаряд гарантированно выводит батарею из строя за несколько дней.

Основная причина – неисправность реле-регулятора напряжения, отвечающего за стабилизацию тока от генератора. Реже проблема вызвана замыканием обмоток статора, пробоем диодов выпрямительного блока, коррозией клемм или нарушением контакта в цепи "генератор-АКБ". На ВАЗ 2108 регулятор установлен отдельно от щеточного узла.

Признаки перезаряда

• Кипение электролита с выделением пара и резким запахом кислоты из банок АКБ
• Появление белого налета на клеммах и корпусе аккумулятора
• Частый перегораний ламп освещения и приборной панели
• Напряжение на клеммах АКБ при работающем двигателе выше 15 В (замеряется мультиметром)
• Деформация корпуса АКБ из-за избыточного давления газов

Методы устранения

1. Проверка напряжения мультиметром на клеммах АКБ при 2000-2500 об/мин. Норма: 13.8–14.7 В.
2. Тестирование реле-регулятора:
   • Отключите разъем регулятора при работающем двигателе
   • Если напряжение падает до 12В – регулятор неисправен и требует замены
3. Диагностика генератора:
   1. Прозвоните диодный мост на пробой (сопротивление должно быть ∞ в одном направлении)
   2. Проверьте обмотки статора на замыкание (сопротивление между выводами ~0.2 Ом)
   3. Осмотрите щетки: длина менее 5 мм требует замены щеточного узла
4. Контроль контактов:
   • Зачистите клеммы АКБ и массовый провод на кузове
   • Проверьте целостность провода от генератора к аккумулятору

Компонент	Признак неисправности	Решение
Реле-регулятор	Напряжение >15В при отключенных потребителях	Замена (артикул 1702.3702)
Диодный мост	Падение напряжения под нагрузкой	Замена выпрямительного блока
Обмотка статора	Запах горелой изоляции, неравномерный заряд	Перемотка или замена статора

Свист ремня при запуске: варианты регулировки

Свист ремня генератора ВАЗ 2108 при запуске двигателя возникает из-за проскальзывания между шкивом коленвала и генератором. Основная причина – недостаточное натяжение приводного ремня, особенно после замены или естественного растяжения. Контакт с маслом, антифризом или износ резины также усиливают проблему.

Игнорирование свиста приводит к ускоренному износу ремня, риску обрыва, недозаряду АКБ и перегреву двигателя из-за остановки помпы. Регулировку выполняют при холодном двигателе, предварительно проверив состояние шкивов и отсутствие загрязнений.

Методы регулировки натяжения

На ВАЗ 2108 используется верхнее крепление генератора с натяжной планкой. Алгоритм действий:

1. Ослабьте крепления:
   Гайку верхнего крепления (на натяжной планке) и болт нижнего кронштейна.
2. Натяните ремень:
   Монтировкой аккуратно отожмите корпус генератора от двигателя до достижения нормального прогиба.
3. Проверьте усилие:
   Нажмите пальцем на ремень посередине между шкивами. Допустимый прогиб – 10-15 мм при усилии 10 кгс.
4. Зафиксируйте положение:
   Затяните гайку планки и нижний болт, избегая перекоса генератора.

Состояние ремня	Действие	Примечание
Трещины, расслоение, глянцевый блеск	Немедленная замена	Регулировка не устранит свист
Загрязнение маслом/антифризом	Протереть ветошью или заменить	Обезжирить шкивы растворителем

Если свист сохраняется после регулировки, проверьте соосность шкивов и износ подшипников генератора. Использование аэрозолей «антисвист» – временное решение. При установке нового ремня дайте ему поработать 10-15 минут и проверьте натяжение повторно.

Профилактика проблем при сезонной эксплуатации

Сезонные перепады температур критичны для генератора ВАЗ 2108, особенно зимние холода и летняя жара. Регулярная профилактика предотвращает внезапные отказы, продлевает ресурс узла и обеспечивает стабильный заряд аккумулятора. Игнорирование процедур ведет к риску разрядки АКБ и выходу из строя электрооборудования.

Основное внимание уделяйте диагностике перед зимним сезоном, когда нагрузка на генератор максимальна из-за частого использования фар, печки и обогрева стекол. Летом акцент смещается на защиту от перегрева и контроль работы вентилятора. Ключевые точки контроля: натяжение ремня, состояние контактов, износ щеток и корректность работы регулятора напряжения.

Ключевые профилактические меры

• Контроль ремня привода:
  • Проверяйте натяжение каждые 5 000 км (прогиб 10-15 мм при усилии 10 кгс)
  • Заменяйте при трещинах, расслоениях или скрипе
• Чистка электрических контактов:
  • Обрабатывайте клеммы генератора и АКБ антикоррозийным спреем
  • Зачищайте окислы на контактах «30», «В+» и массе
• Диагностика щеточного узла:
  • Заменяйте щетки при длине менее 5 мм
  • Проверяйте свободу хода щеток в держателе

Проверка электронных компонентов: Тестируйте мультиметром регулятор напряжения (норма: 13.5–14.5 В при 2000 об/мин) и диодный мост (сопротивление в прямом/обратном направлении должно отличаться в 5–10 раз). Убедитесь в отсутствии пробоя обмоток на корпус.

Сезон	Особенности контроля	Критические параметры
Зима	Проверка тока холодной прокрутки, утепление подкапотного пространства	Напряжение на АКБ при -20°C (мин. 12.7 В)
Лето	Охлаждение генератора, контроль температурного режима	Температура корпуса генератора (макс. 90°C)

Дополнительные меры: Раз в 2 года промывайте вентиляционные окна генератора сжатым воздухом. При длительных простоях отсоединяйте клемму АКБ. Используйте только оригинальные запчасти при замене компонентов.

Список источников

Информация для статьи основана на технической документации и практических руководствах по обслуживанию автомобилей семейства ВАЗ.

Ключевые данные получены из специализированных автомобильных изданий и профильных ресурсов для автоэлектриков.

• Официальное руководство по ремонту ВАЗ-2108, 2109, 21099 (издательство "За рулем")
• Практическое пособие "Электрооборудование автомобилей ВАЗ" (автор С. Корниенко)
• Технический справочник "Системы заряда отечественных автомобилей"
• Статьи из журнала "Автоэлектрик" (раздел диагностики генераторов)
• Форумные обсуждения на портале "DRIVE2" (раздел Lada Samara)
• Видеоинструкции от канала "Автоэлектрика ВЧ" (YouTube)
• Схемы электрооборудования из архива ВАЗ (документ 2108-3722010-10)

Видео: Установка генератора 73А на ваз 2106


• Ошибка 0300 - компьютерная диагностика, расшифровка и устранение неисправностей

• Irbis XR250R - Технические параметры

• Хадо - что говорят водители и как применять присадки верно
