Генератор ВАЗ 2112 - параметры, поломки и установка нового

Статья обновлена: 18.08.2025

Генератор в автомобиле ВАЗ 2112 выполняет критически важную функцию преобразования механической энергии двигателя в электрический ток. От его бесперебойной работы зависит стабильность бортовой сети, заряд аккумулятора и функционирование всех электронных систем.

Понимание технических параметров узла, умение диагностировать типовые неисправности и знание алгоритма замены помогут избежать внезапных отказов в эксплуатации. В статье подробно рассмотрены ключевые аспекты эксплуатации генератора для модели 2112.

Основные технические характеристики генератора

Генератор ВАЗ 2112 – трехфазная синхронная электрическая машина со встроенным выпрямительным блоком и электронным регулятором напряжения. Основной функцией является преобразование механической энергии двигателя в электрическую для питания бортовой сети и подзаряда аккумуляторной батареи при работающем силовом агрегате.

Конструктивно устройство включает статор с обмотками, вращающийся ротор с обмоткой возбуждения, щеточный узел, выпрямительный блок на диодах и регулятор напряжения. Крепление осуществляется кронштейном к блоку цилиндров двигателя, а привод реализован клиновым ремнем от коленчатого вала через шкив.

Ключевые параметры:

Модель: 94.3701 или аналогичные (например, KZATE, LKD)
Номинальное напряжение: 14 В
Максимальный ток отдачи: 80–90 А (зависит от модификации)
Номинальная частота вращения: 6000 об/мин
Минимальная рабочая частота вращения: 1300–1600 об/мин (обеспечивает ток отдачи 40–45 А)
Полярность: Отрицательная («масса» на корпусе)
Направление вращения: По часовой стрелке (со стороны привода)
Регулируемое напряжение: 13.6–14.7 В (при +25°C и нагрузке 3–15 А)

Сопутствующие характеристики:

Диаметр шкива: 49 мм (влияет на передаточное отношение)
Ресурс щеток: ≈100 000 км
Сопротивление обмотки возбуждения: 2.8–3.0 Ом
Масса: 4.8–5.2 кг

Параметр	Значение при 5000 об/мин
Ток отдачи (при 13 В)	не менее 55 А
Ток отдачи (макс.)	80–90 А
Ток самовозбуждения	менее 3 А (при 13 В)

Тип генератора и маркировка

На автомобилях ВАЗ 2112 устанавливаются трехфазные генераторы переменного тока с электромагнитным возбуждением и встроенным выпрямительным блоком. Конкретная модель зависит от года выпуска машины и комплектации, но наиболее распространены устройства номинальной мощностью 80 А (9402.3701) или 90 А (Ларгус/Гранта 9402.3701-03). Все они относятся к компактной серии с вентилятором, расположенным внутри корпуса.

Ключевые параметры обязательно указываются на информационной табличке (шильдике), закрепленной на корпусе генератора. Основные маркировочные данные включают номинальное напряжение (14 В), силу тока (А), производителя, номер изделия по каталогу и дату изготовления. Расшифровка этих обозначений критична при подборе замены.

Расшифровка маркировки

Типовая маркировка на шильдике генератора ВАЗ 2112 содержит несколько обязательных элементов:

Модель: Например, 94.3701 или 9402.3701-03 – указывает на базовое исполнение и модификацию.
Номинальное напряжение: Всегда 14 В для бортовой сети автомобиля.
Ток: Указывается максимальный выходной ток в амперах (80А, 90А).
Производитель: Код или логотип завода (КЗАТЭ, БАТЭ, LKD и др.).
Номер партии/дата: Цифробуквенный код для отслеживания производства.

Для корректной замены необходимо сверять полную маркировку, а не только силу тока. Генераторы разных производителей могут иметь конструктивные отличия в креплениях или разъемах, несмотря на одинаковую номинальную мощность.

Месторасположение генератора в моторном отсеке ВАЗ 2112

Генератор на автомобиле ВАЗ 2112 установлен в передней части моторного отсека, со стороны пассажира (справа по ходу движения). Он крепится к блоку цилиндров двигателя через специальное кронштейнное соединение в нижней зоне силового агрегата.

Конструктивно узел размещается под впускным коллектором, рядом с масляным фильтром и помпой системы охлаждения. Для визуального доступа потребуется снять пластиковый декоративный кожух двигателя, после чего корпус генератора с приводным ремнём становится хорошо виден в переднеправой части подкапотного пространства.

Ключевые ориентиры при поиске:

По вертикали: Ниже оси впускного ресивера
По горизонтали: Между радиатором и блоком цилиндров
Соседние элементы:
- Слева – корпус масляного фильтра
- Сверху – трубки охлаждающей системы
- Спереди – натяжитель ремня ГРМ

Примечание: Для замены или обслуживания требуется демонтаж защиты двигателя (при наличии) и частичный разбор навесного оборудования.

Подготовка к работам: инструменты и материалы

Перед началом работ с генератором ВАЗ 2112 необходимо обеспечить безопасные условия. Установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами, отключите минусовую клемму аккумулятора и дождитесь остывания двигателя. Убедитесь в наличии свободного доступа к моторному отсеку и генератору.

Подготовьте рабочее место с хорошим освещением. Рекомендуется использовать перчатки и защитные очки для предотвращения травм. Проверьте комплектность всех деталей при замене узла и наличие расходников – это сэкономит время и исключит простои в процессе ремонта.

Необходимый набор инструментов

Набор рожковых и накидных ключей (включая ключи на 10, 13, 17 мм)
Головки с воротком и удлинителем (особенно для нижнего крепления)
Отвертки: крестовая и плоская среднего размера
Съемник стопорного кольца шкива (обязателен при разборке)
Монтировка для монтажа/демонтажа ремня
Вороток для натяжения ремня генератора

Требуемые материалы и расходники

Позиция	Назначение
Новый генератор/ремкомплект	Замена неисправного узла или восстановление
Ремень генератора (новый)	Обязательная замена при демонтаже
Масло моторное (50-100 мл)	Смазка подшипников при разборке
Бензин "Калоша" или WD-40	Очистка контактов и ржавых соединений
Ветошь	Удаление загрязнений и старой смазки

Порядок подготовки

Снимите пластиковую декоративную накладку двигателя
Ослабьте натяжение ремня генератора через регулировочную планку
Сдвиньте генератор к двигателю и снимите приводной ремень со шкивов
Отсоедините электрические разъемы (обязательно промаркируйте провода!)
Открутите гайку крепления силового провода "B+"

Техника безопасности при ремонте генератора

Перед началом любых работ с генератором ВАЗ 2112 отсоедините минусовую клемму аккумуляторной батареи. Это исключит риск короткого замыкания при случайном контакте инструментов с токоведущими частями и предотвратит повреждение электрооборудования автомобиля. Убедитесь, что зажигание выключено, а ключи извлечены из замка.

Используйте диэлектрические перчатки и инструмент с изолированными рукоятями при работе с клеммами генератора или проводкой. Избегайте одновременного касания корпуса генератора и токопроводящих элементов под капотом (кузов, двигатель), особенно при подключенном аккумуляторе. Помните: даже при отключенной АКБ в конденсаторе системы зажигания сохраняется остаточное напряжение.

Ключевые правила безопасности

Не допускайте вращения генератора при отключенной АКБ – это вызывает скачки напряжения, выводящие из строя регулятор и диодный мост.
Избегайте контакта с горячими частями – двигатель и генератор должны полностью остыть перед демонтажем.
Соблюдайте осторожность при натяжении ремня – чрезмерное усилие повреждает подшипники генератора и шкивы.

При замене или диагностике обязательно проверяйте целостность изоляции проводов.
Утилизируйте отработавшие щетки и подшипники отдельно от бытовых отходов.
Фиксируйте генератор при демонтаже – падение узла травмоопасно и выводит его из строя.

Опасность	Меры предотвращения
Поражение током	Отключение АКБ, использование изолированного инструмента
Ожоги	Работа на остывшем двигателе, защитные перчатки
Механические травмы	Фиксация узла при демонтаже, защитные очки

Признаки неисправного генератора ВАЗ 2112

Один из ключевых симптомов – заметное снижение яркости света фар и подсветки приборной панели при работе двигателя. Особенно явно это проявляется на холостых оборотах или при включении дополнительных потребителей энергии (печка, фары, обогрев).

Постоянно горящая или мигающая контрольная лампа аккумулятора на щитке приборов прямо указывает на проблемы в цепи заряда. Также характерен быстрый разряд аккумулятора, вынуждающий часто его подзаряжать, даже после непродолжительных стоянок.

Основные проявления неполадок

Нестабильное напряжение: показания вольтметра на приборной панели ниже 13В или выше 14.7В при работающем моторе.
Посторонние звуки: свист или вой из области генератора (изношенные подшипники, проскальзывание ремня).
Запах гари: характерный запах палёной изоляции или резины из моторного отсека.
Коррозия/окисление: белый или зелёный налёт на клеммах генератора и проводах.
Затруднённый пуск: стартер вращает двигатель медленно из-за недостаточного заряда АКБ.
Перегрев корпуса: сильный нагрев генератора при непродолжительной работе.

Важно: Появление любого из этих признаков требует немедленной проверки системы зарядки тестером (напряжение на клеммах АКБ при 2000-3000 об/мин должно быть 13.6–14.7В). Игнорирование может привести к полному разряду аккумулятора и остановке двигателя.

Проверка выходного напряжения мультиметром

Подключите мультиметр в режиме измерения постоянного напряжения (DCV) к клеммам аккумулятора. Установите диапазон измерений 0-20V. Красный щуп соедините с положительной клеммой АКБ (+), черный – с отрицательной (-). Зафиксируйте показания прибора при заглушенном двигателе: норма – 12.2-12.7V.

Запустите двигатель, дайте ему выйти на рабочий режим (1500-2000 об/мин). Включите дальний свет, обогрев заднего стекла и вентилятор печки на максимальную скорость для создания нагрузки. Считайте показания мультиметра: исправный генератор должен выдавать 13.5-14.8V. При снижении напряжения ниже 13V или превышении 15V требуется диагностика.

Алгоритм диагностики

Проверьте натяжение ремня генератора – прогиб 10-15 мм при усилии 10 кгс.
Осмотрите клеммы АКБ и провода на генераторе: окисление, повреждение изоляции, ослабление контактов.
Измерьте напряжение на выходной клемме генератора ("B+"):
- При работающем двигателе подключите красный щуп к клемме "B+", черный – к массе двигателя
- Расхождение с показаниями на АКБ более 0.5V указывает на проблему в силовой цепи

Состояние	Напряжение (V)	Рекомендуемое действие
Исправная работа	13.5-14.8	Контроль через 1000 км
Недостаточный заряд	<13.0	Проверка диодного моста, щеток, регулятора
Перезаряд	>15.0	Срочная замена регулятора напряжения

Важно: Перед измерениями очистите клеммы АКБ от окислов. При проверке "B+" избегайте замыкания клеммы на массу – это вызовет повреждение генератора. Если мультиметр показывает 0V при работающем двигателе – проверьте предохранитель F16 (60A) в монтажном блоке.

Диагностика обрыва цепи обмоток

Обрыв цепи обмоток генератора ВАЗ 2112 проявляется полным отсутствием зарядки аккумулятора, резким падением напряжения в бортовой сети и загоранием контрольной лампы на приборной панели. Неисправность требует немедленной проверки, так как приводит к разряду АКБ и остановке двигателя.

Основными причинами обрыва являются перегорание обмоток из-за перегрузки, коррозия контактов, механическое повреждение проводки или разрушение элементов цепи. Диагностика выполняется последовательно для каждой обмотки отдельно.

Методы проверки

Выполните диагностику в следующем порядке:

Визуальный осмотр:
- Проверьте целостность проводов от генератора к регулятору напряжения
- Осмотрите клеммы на наличие окислов и следов перегрева
Прозвонка мультиметром:
1. Переведите тестер в режим измерения сопротивления (Ω)
2. Проверьте обмотку возбуждения ротора: подключите щупы к контактным кольцам. Норма: 2-5 Ом
3. Протестируйте статор: измерьте сопротивление между выводами трех фаз (A-B, B-C, C-A). Норма: 0,2-0,3 Ом

Элемент	Точки замера	Нормальное сопротивление
Ротор	Между контактными кольцами	2-5 Ом
Статор	Между выводами фаз	0,2-0,3 Ом
Диодный мост	Между "+" и массой	∞ Ом в одном направлении

Критерии неисправности: Бесконечное сопротивление (∞) указывает на обрыв цепи. При повреждении статора замените его целиком. Обрыв в роторе требует замены щеточного узла или всего ротора. Проверьте диодный мост на пробой дополнительно.

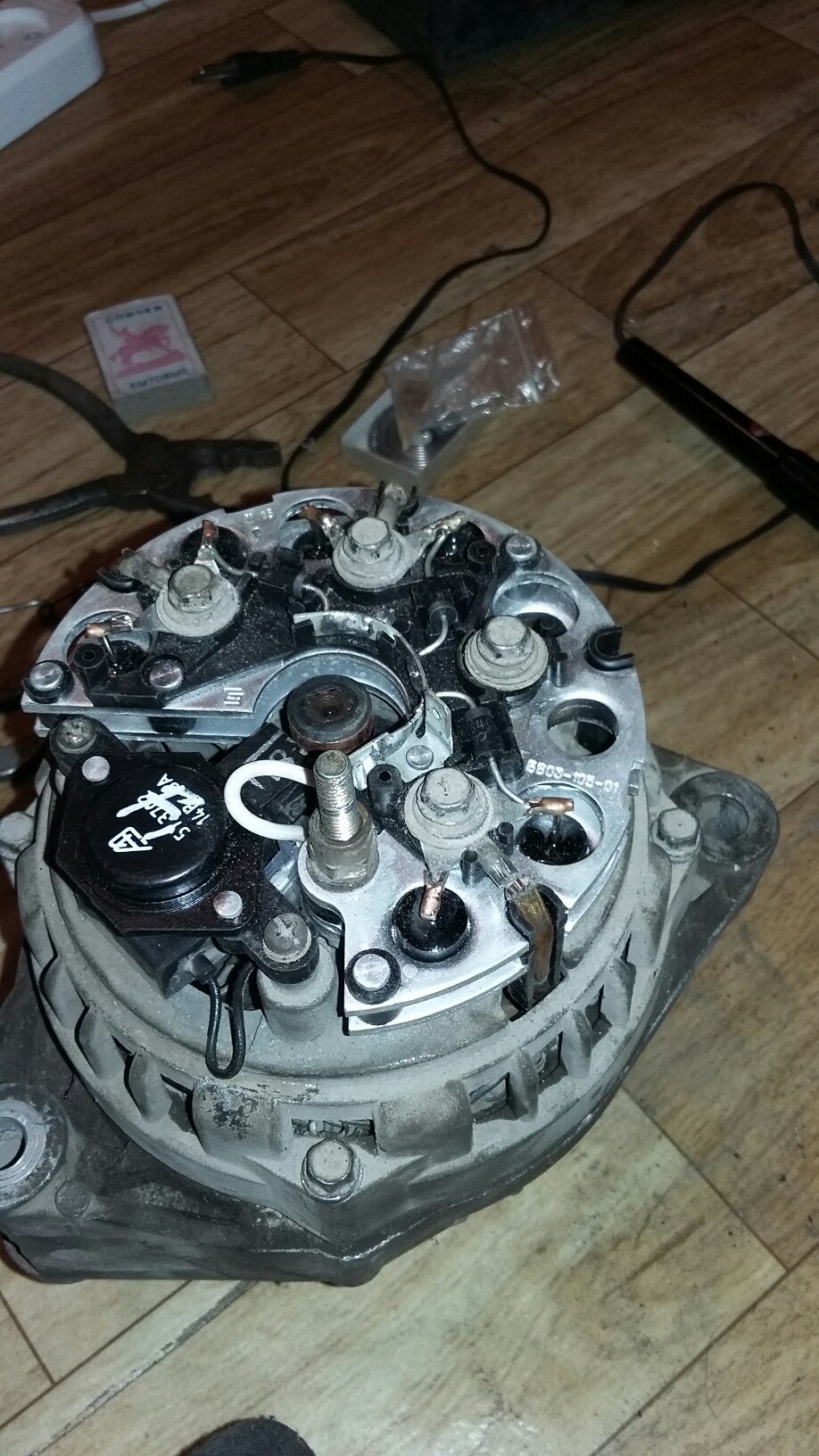

Проверка диодного моста

Диодный мост преобразует переменный ток статора в постоянный для питания бортовой сети и зарядки АКБ. Его неисправность приводит к нарушению работы генератора ВАЗ 2112, что проявляется в недозаряде/перезаряде аккумулятора или полном отсутствии зарядки. Проверка выполняется мультиметром в режиме прозвонки диодов после демонтажа выпрямительного блока с генератора.

Перед проверкой обязательно отсоедините клеммы аккумулятора и снимите генератор. Диодный мост расположен на задней крышке и крепится винтами. После извлечения очистите контакты от загрязнений и визуально осмотрите пластины на отсутствие сколов, оплавлений и прогара диодов.

Методика проверки мультиметром

Последовательность действий:

Переключите мультиметр в режим проверки диодов (значок диода).
Подключите красный щуп к центральному выводу диода ("+" на корпусе), черный – к его ножке
Зафиксируйте показания (исправный диод: 400-700 мВ)
Поменяйте щупы местами (на дисплее должно быть "OL" или "1")
Повторите процедуру для всех 6 диодов (3 положительных и 3 отрицательных)

Критерии оценки:

Показания мультиметра	Диагностика
400-700 мВ в одном направлении и "OL" в другом	Диод исправен
"OL" в обоих направлениях	Обрыв диода
Показания в обоих направлениях (<50 мВ)	Короткое замыкание
Сильно отличающиеся значения у однотипных диодов	Деградация p-n перехода

Важно: Неисправность хотя бы одного диода требует замены всего моста. Попытки ремонта пайкой недопустимы – выпрямительный блок работает в высокотемпературном режиме. При установке нового узла обеспечьте плотный контакт с теплоотводящими пластинами и правильную укладку проводов статора.

Тестирование регулятора напряжения

Регулятор напряжения – критически важный компонент генератора, отвечающий за стабильность выходного напряжения независимо от оборотов двигателя и нагрузки. Его неисправность приводит к перезаряду или недозаряду аккумулятора, что вызывает сбои в работе электрооборудования и сокращает срок службы АКБ. Проверка регулятора выполняется при появлении признаков нестабильного напряжения: мерцании фар, скачках показаний вольтметра на панели приборов, частом выходе из строя ламп освещения.

Диагностика проводится на снятом генераторе или непосредственно на автомобиле с помощью мультиметра. Обязательные условия: полностью заряженный исправный аккумулятор и проверенная проводка (особенно масса и силовой провод от генератора). Перед тестированием визуально оцените состояние щеточного узла – износ щеток менее 5 мм требует их замены совместно с регулятором.

Пошаговая методика проверки

Запустите двигатель, дайте прогреться до рабочей температуры (90°C)
Подключите щупы мультиметра к клеммам АКБ в режиме измерения постоянного напряжения (диапазон 0-20V)
Зафиксируйте показания на холостом ходу (800-900 об/мин) без включенных потребителей:
- Норма: 13.2–14.0 В
- Отклонение: ниже 12.8В (недозаряд) или выше 14.5В (перезаряд)
Включите максимальную нагрузку (дальний свет, обогрев стекол, вентилятор печки)
Повысьте обороты до 2500-3000 об/мин и зафиксируйте показания:
- Норма: 13.5–14.3 В
- Критично: падение ниже 13.0В или скачки напряжения

Режим работы	Нормальное напряжение	Признак неисправности
Холостой ход (без нагрузки)	13.2–14.0 В	Менее 12.8В или более 14.5В
Холостой ход (с нагрузкой)	13.0–13.8 В	Просадка ниже 12.5В
2500-3000 об/мин (с нагрузкой)	13.5–14.3 В	Скачки или значение выше 14.7В

При выходе параметров за указанные пределы снимите регулятор для детальной проверки. Отсоедините колодку питания и открутите два крепежных болта. Прозвоните мультиметром в режиме диодной прозвонки: между щетками сопротивление должно стремиться к нулю, между выводом "B+" и массой – бесконечность. Важно: регуляторы на ВАЗ 2112 неремонтопригодны – при несоответствии нормативам требуется замена в сборе со щеточным узлом.

Осмотр щеточного узла

Щеточный узел – ключевой элемент конструкции генератора, отвечающий за передачу тока на ротор через контактные кольца. Регулярная проверка состояния щеток обязательна при появлении признаков неисправности: мигании лампы заряда на панели приборов, снижении напряжения в бортовой сети или недозаряде аккумулятора. Для доступа к узлу требуется демонтаж генератора с последующим снятием задней защитной крышки.

Сильный износ щеток приводит к потере контакта с кольцами ротора, что вызывает полное прекращение выработки тока. Дополнительными рисками являются разрушение графитовых элементов с попаданием крошки в генератор, подгорание контактных дорожек и заклинивание щеток в направляющих пазах из-за перекоса.

Процедура диагностики

После извлечения узла визуально оцените состояние щеток:
- Проверьте равномерность износа рабочих поверхностей
- Исключите сколы, глубокие трещины и следы оплавления
- Убедитесь в отсутствии задиров на боковых гранях
Измерьте длину выступающей части щеток штангенциркулем:
- Норма для новых деталей: 10-12 мм
- Минимально допустимый размер: 5 мм
Проверьте подвижность щеток в держателях – перемещение должно быть плавным, без заеданий
Оцените усилие прижимных пружин – ослабленные пружины не обеспечивают надежного контакта
Осмотрите контактные кольца ротора на предмет глубоких рисок, эллипсности или локального подгара

Критерии замены щеточного узла:

Параметр	Норма	Требуется замена
Длина щетки	> 8 мм	≤ 5 мм
Свободный ход	Плавное движение	Заедание или клин
Состояние пружин	Упругий прижим	Деформация/ослабление

При обнаружении критического износа или повреждений узел меняется в сборе. После установки нового комплекта проверьте отсутствие перекоса щеток и плотность их прилегания к кольцам при ручном прокручивании ротора.

Диагностика подшипников генератора

Основным признаком износа подшипников генератора ВАЗ 2112 является характерный гул или свист во время работы двигателя. Звук меняет тональность при изменении оборотов и обычно усиливается при нагрузке на генератор (включении фар, печки, обогрева стекла). Важно дифференцировать этот шум от шума подшипников помпы или роликов ГРМ – для этого временно снимите приводной ремень генератора и запустите двигатель на 1-2 минуты (без длительной эксплуатации!). Если шум исчез – проблема в узлах, вращаемых ремнем.

Дополнительная проверка выполняется при снятом ремне: вручную прокрутите ротор генератора, резко дернув за шкив. Люфт вала, заедание, хруст или ощутимое сопротивление вращению указывают на неисправность подшипников. Осмотрите визуально – следы смазки на корпусе возле шкива или тыльной крышки свидетельствуют о разрушении сальника и утечке консистентной смазки из подшипников, что ускоряет их износ.

Методы точной диагностики

Акустический контроль: Используйте механический стетоскоп. Приложите наконечник к корпусу генератора (точки крепления передней и задней крышек). Четкий металлический гул или скрежет в этих зонах подтверждает износ подшипников.
Проверка радиального люфта: Зафиксируйте шкив генератора одной рукой, второй попытайтесь пошатать ротор вверх-вниз перпендикулярно валу. Допустимый люфт – почти неощутимый (менее 0.5 мм). Отчетливый стук – признак критического износа.
Проверка осевого люфта: Потяните шкив вдоль оси вала на себя и от себя. Даже минимальный осевой ход недопустим и требует замены подшипника.

Тип подшипника	Расположение	Характерные признаки неисправности
Шариковый (№ 6302)	Со стороны шкива (передняя крышка)	Пронзительный свист на высоких оборотах, вибрация шкива
Роликовый (№ 6203)	Со стороны контактных колец (задняя крышка)	Низкочастотный гул, хруст при ручном проворачивании

Игнорирование шума подшипников приводит к заклиниванию ротора, обрыву ремня генератора (риск повреждения ГРМ на некоторых моторах), разрушению посадочных мест в крышках и дорогостоящему ремонту всего узла. При выявлении симптомов рекомендована немедленная замена обоих подшипников генератора ВАЗ 2112.

Снятие генератора: последовательность действий

Перед началом работ обязательно отсоедините отрицательную клемму от аккумуляторной батареи для предотвращения короткого замыкания и обесточивания системы. Убедитесь в наличии необходимых инструментов: набор ключей (рожковых, накидных), головки на 10, 13, 15, 17 мм, вороток, удлинитель и монтажная лопатка.

Очистите пространство вокруг генератора от грязи и масляных подтёков, визуально осмотрите крепления и провода. Рекомендуется сфотографировать схему подключения разъёмов и положение натяжного механизма для упрощения сборки.

Ослабьте натяжение приводного ремня:
- Ключом на 17 мм поверните болт натяжителя против часовой стрелки
- Сдвиньте генератор к двигателю, снимите ремень со шкивов
- Верните натяжитель в исходное положение
Отсоедините электрические разъёмы:
- Нажмите на фиксатор колодки с проводами управления («D+») и отсоедините её
- Открутите гайку ключом на 10 мм с клеммы «B+» силового провода
- Отведите провода в сторону от корпуса генератора
Демонтируйте крепёжные болты:
- Ключом на 15 мм открутите нижний болт крепления к кронштейну двигателя
- Головкой на 13 мм с удлинителем выкрутите верхний болт через проём в кронштейне
Извлеките генератор:
- Покачивая корпус, выведите нижнюю монтажную проушину из паза кронштейна
- Отведите узел в сторону от двигателя и извлеките его вверх через моторный отсек

Ослабление натяжения приводного ремня

При ослаблении натяжения ремня привода генератора на ВАЗ 2112 возникает проскальзывание между шкивом и ремнём. Это приводит к недостаточной передаче крутящего момента от коленчатого вала двигателя к ротору генератора, вызывая недозаряд аккумуляторной батареи и снижение эффективности работы электрооборудования.

Основными симптомами ослабления являются характерный свист из подкапотного пространства (особенно при резком нажатии на педаль газа или в сырую погоду), мигание или тусклый свет фар на холостых оборотах, а также сигнал контрольной лампы разряда АКБ на приборной панели. Длительная эксплуатация с ослабленным ремнём ускоряет его износ и может привести к обрыву.

Причины и способы устранения

Основные причины ослабления:

Естественное растяжение ремня в процессе эксплуатации
Износ роликов натяжителя или подшипника генератора
Неправильная регулировка после замены комплектующих
Деформация кронштейна генератора или крепёжных элементов

Процедура регулировки натяжения:

Ослабить гайку крепления генератора к нижнему кронштейну
Ослабить болт регулировочной планки в верхней части
Монтажной лопаткой или монтировкой отвести корпус генератора от двигателя
Затянуть верхний регулировочный болт при сохранении усилия
Проверить натяжение: ремень должен прогибаться на 10-15 мм при усилии 10 кгс, приложенном посередине ветви между шкивами
Зафиксировать нижнюю гайку крепления

Параметр	Нормальное значение
Прогиб ремня	10-15 мм (при усилии 98 Н)
Частота замены	Каждые 60 000 км или при трещинах/расслоениях
Критический износ	Глубина трещин >5 мм, отсутствие зубьев

Важно: При замене ремня обязательно устанавливать новый ролик натяжителя и проверять соосность шкивов. Использование дефектных компонентов или перетяжка приводит к ускоренному разрушению подшипников генератора и коленвала.

Отключение клемм и разъемов

Перед началом работ с генератором ВАЗ 2112 обязательно отсоедините минусовую клемму аккумулятора. Используйте ключ на 10 мм для ослабления крепления, после чего снимите провод с вывода АКБ. Положительную клемму демонтируйте аналогичным образом – это исключит риск короткого замыкания и повреждения электроники автомобиля.

После обесточивания бортовой сети переходите к разъемам генератора. На тыльной стороне устройства расположен силовой провод (толстый кабель с медной шайбой) и пластиковая колодка с управляющими проводами. Ключом на 10 мм открутите гайку крепления силового кабеля, аккуратно снимите его со шпильки. Для отсоединения фишки нажмите на пластмассовый фиксатор и потяните разъем вдоль оси по направлению от корпуса генератора.

Критические правила безопасности

Порядок отключения АКБ: сначала минусовая клемма, затем плюсовая
Изолируйте снятые клеммы аккумулятора ветошью для предотвращения случайного контакта
Не прикладывайте чрезмерное усилие при отсоединении пластиковой колодки – риск поломки фиксатора

При визуальном осмотре проводов обратите внимание на состояние изоляции и контактов. Окисленные или поврежденные клеммы требуют зачистки или замены перед обратной сборкой. Помните: нарушение последовательности отключения может вывести из строя ЭБУ автомобиля.

Откручивание креплений генератора

Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Ослабьте натяжение приводного ремня, вращая регулировочный болт против часовой стрелки, затем снимите ремень со шкива генератора.

Отсоедините колодку проводов и силовой кабель от задней крышки генератора, предварительно ослабив гайку крепления. Очистите область креплений от грязи и масла металлической щёткой для улучшения доступа.

Порядок демонтажа крепежных элементов

Верхнее крепление:
- Найдите гайку М13 на верхней скобе возле блок цилиндров
- Обработайте резьбовое соединение проникающей смазкой WD-40 при наличии коррозии
- Удерживайте головку болта ключом на 17 мм, одновременно откручивая гайку ключом на 13 мм
Нижнее крепление:
- Поднимите автомобиль на подъёмнике или установите на эстакаду
- Через технологическое окно в правом брызговике доберитесь до болта М12
- Используйте удлинитель и головку на 14 мм для отворачивания болта (требуемое усилие 45-60 Н·м)

При сильном прикипании нижнего болта прогрейте соединение строительным феном до 150-200°C, избегая открытого пламени. Если головка сорвана, примените экстрактор для сломанных болтов. После полного откручивания осторожно выводите генератор вверх через моторный отсек, контролируя положение питающих проводов.

Извлечение генератора из подкапотного пространства ВАЗ 2112

Перед демонтажем генератора отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Ослабьте натяжение приводного ремня, вращая регулировочный болт натяжителя против часовой стрелки, после чего снимите ремень со шкива генератора.

Отсоедините электрические разъемы: колодку с проводами (обычно фиксируется пружинной защелкой) и силовой провод с клеммой «+30» (потребуется ключ на 10). Запомните или сфотографируйте схему подключения проводов к задней крышке генератора для корректной последующей сборки.

Порядок демонтажа

Крепление генератора: выполняется двумя болтами – верхним (ключ на 17) и нижним (ключ на 15 или 17). Нижний болт одновременно служит осью поворота для регулировки натяжения ремня.

Верхнее крепление: выкрутите болт ключом через проем между двигателем и радиатором.
Нижнее крепление: снимите защиту двигателя (при наличии). Доступ к болту возможен снизу автомобиля или через колесную арку (иногда требуется снять правое переднее колесо).
Извлечение: после откручивания болтов осторожно выведите генератор вперед, освобождая его из монтажного кронштейна. Учтите вес узла (около 5 кг) – поддерживайте его снизу.

Крепежный элемент	Инструмент	Особенности доступа
Верхний болт	Ключ на 17	Через верх, пространство между двигателем и радиатором
Нижний болт	Ключ на 15/17	Снизу/через арку колеса, часто требует снятия защиты
Провод "+30"	Ключ на 10	Защитная гайка на выводе генератора

Важно: избегайте повреждения радиатора или кузовных элементов при выведении генератора. Проверьте состояние посадочных мест на кронштейне двигателя и резьбовых отверстий – при наличии коррозии очистите их перед установкой нового узла.

Разборка корпуса генератора

Перед началом демонтажа отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Очистите корпус генератора от грязи и масла ветошью, уделяя внимание посадочным местам и вентиляционным отверстиям – это предотвратит попадание абразивных частиц внутрь механизма.

Снимите заднюю пластиковую крышку генератора, поддев её отвёрткой с плоским жалом по периметру. Проверьте состояние угольных щёток: если их длина менее 5 мм или присутствуют сколы, узел подлежит замене. Извлеките регулятор напряжения, открутив два крепёжных винта крестообразной отвёрткой.

Порядок разборки корпуса

Выкрутите четыре длинных стяжных болта крестовой битой, проходящих через корпус
Аккуратно разъедините переднюю и заднюю крышки корпуса лёгким постукиванием резиновым молотком
Извлеките статор с обмоткой, отсоединив контактные провода от диодного моста
Снимите шкив с вала ротора, зафиксировав его в тисках через мягкие прокладки
Демонтируйте подшипники специальным съёмником, отметив их ориентацию

Важно: При разборке сразу раскладывайте детали в порядке снятия и фиксируйте взаимное положение крышек метками маркера. Проверяйте состояние посадочных поверхностей – задиры или коробление требуют шлифовки. Избегайте резких ударов по валу ротора – это может повредить ламели и сместить магнитные полюса.

Компонент	Тип крепления	Инструмент
Задняя крышка	Винты (4 шт)	Бита TORX T20
Диодный мост	Гайки (3 шт)	Головка на 8 мм
Крыльчатка охлаждения	Стопорное кольцо	Съёмник стопорных колец

При обнаружении окисленных контактов на клеммах статора зачистите их мелкозернистой наждачной бумагой. Сопротивление обмоток проверяйте мультиметром – расхождение значений между фазами более 0,5 Ом указывает на межвитковое замыкание. Не разбирайте подшипники без необходимости – они обслуживаются в сборе.

Замена щеток своими руками

Износ щеток проявляется нестабильной зарядкой аккумулятора, миганием лампы контроля заряда на приборной панели или характерным треском/искрением в генераторе. При критическом истирании графитовых элементов генератор перестает вырабатывать ток, что приводит к полному разряду АКБ во время поездки.

Для замены потребуется новый щеточный узел (37.3701) или комплект щеток, ключи на 8 и 10, отвертка с плоским шлицем, чистая ветошь. Работы выполняются на остывшем двигателе при снятой минусовой клемме аккумулятора для исключения короткого замыкания.

Пошаговый процесс замены

Демонтаж старого узла:

Снимите пластмассовый кожух генератора, открутив три самореза крестовой отверткой
Отсоедините колодку проводов регулятора напряжения, нажав на фиксатор
Выкрутите два винта крепления регулятора (ключ 8)
Извлеките щеткодержатель с регулятором напряжения из корпуса генератора

Параметр	Норма	Требует замены
Длина щетки	Более 5 мм	Менее 5 мм
Свободный ход	Плавное движение	Заедание в пазах

Установка нового щеткодержателя:

Зафиксируйте щетки в поднятом положении проволокой или зубочисткой через монтажные отверстия
Вставьте узел в посадочное место до упора, совместив выступы корпуса
Затяните винты крепления моментом 4-7 Н∙м
Подсоедините разъем регулятора до щелчка фиксатора
Убедитесь, что щетки опустились на коллектор после удаления фиксатора

Перед запуском прокрутите ротор вручную через шкив для притирки щеток. После установки кожуха подключите АКБ и проверьте напряжение на клеммах (13.8-14.5В) при 2000 об/мин двигателя.

Устранение повреждений обмотки статора

Повреждения обмотки статора генератора ВАЗ 2112 проявляются характерными признаками: снижение или полное отсутствие зарядного напряжения, запах горелой изоляции, визуальные дефекты (оплавление, обрыв проводов, почернение). Для точной диагностики требуется демонтаж и разборка генератора с последующей проверкой целостности обмотки мультиметром в режиме омметра.

Сопротивление между выводами обмотки должно быть одинаковым (приблизительно 0,2-0,5 Ом), а между любым выводом и корпусом статора – стремиться к бесконечности. Наличие обрыва, межвиткового замыкания или пробоя на корпус указывает на необходимость ремонта или замены узла.

Методы устранения повреждений

Выбор способа восстановления зависит от характера и масштаба повреждений:

Локальный ремонт изоляции: При незначительных повреждениях изоляции (царапины, потертости) без нарушения целостности провода. Участок очищается, обезжиривается и покрывается электроизоляционным лаком или эпоксидным компаундом.
Пайка обрыва: Если обнаружен явный обрыв провода в доступном месте. Концы провода зачищаются, лудятся и спаиваются с последующей тщательной изоляцией места пайки.

Важно! Межвитковые замыкания или множественные повреждения изоляции, как правило, делают ремонт нецелесообразным.

Замена статора

При серьезных повреждениях (пробой на массу, глубокое выгорание, множественные обрывы) статор подлежит замене:

Снимите генератор с автомобиля и разберите его.
Открутите крепежные гайки или винты статорной обмотки на задней крышке генератора.
Извлеките поврежденный статор.
Установите новый статор, совместив выступы на его корпусе с пазами в крышке генератора.
Зафиксируйте статор крепежными элементами.
Соберите генератор, установите на двигатель и подключите клеммы.

Критерии выбора нового статора:

Параметр	Требование
Модель генератора	Соответствие оригиналу (94.3701 или аналог)
Сопротивление обмотки	0.2-0.5 Ом (между выводами)
Сопротивление изоляции	> 10 МОм (на корпус)
Внешний вид	Отсутствие сколов, трещин, следов перегрева

После замены статора обязательна проверка работоспособности генератора на автомобиле (контроль зарядного напряжения на клеммах АКБ при разных режимах работы двигателя).

Ремонт или замена диодного моста

Диодный мост (выпрямительный блок) преобразует переменный ток генератора в постоянный, необходимый для бортовой сети автомобиля. Его неисправность проявляется отсутствием зарядки АКБ (контрольная лампа на приборной панели горит, напряжение ниже 13.4В на работающем двигателе), характерным запахом горелой изоляции или визуальными повреждениями компонентов.

Проверка моста осуществляется мультиметром в режиме диода после снятия генератора и разборки его задней крышки. Каждый диод тестируется на пробой и обрыв: сопротивление в одном направлении должно быть бесконечным (OL), в другом – в пределах 400-700 Ом. Анализируются все шесть силовых диодов и три дополнительных ("таблетки" возле обмотки статора).

Ремонт

Замена отдельных диодов возможна при наличии:

Специального пресса для запрессовки/выпрессовки
Паяльника мощностью не менее 100Вт
Новых диодов с идентичными параметрами (ток 25-30А, обратное напряжение ≥50В)

Процесс: Выпаять неисправный диод, аккуратно выпрессовать его из пластины охладителя. Очистить посадочное место, запрессовать и пропаять новый диод, соблюдая полярность ("+" на красном проводе, "-" на черном). Недостаток – риск перегрева полупроводников и трудоёмкость.

Замена блока

Более надёжный и быстрый вариант – установка нового выпрямительного блока целиком. Последовательность:

Отсоединить клеммы АКБ
Снять генератор, разобрать его корпус
Отпаять выводы обмотки статора от клемм моста
Открутить крепёжные гайки/болты
Установить новый блок, припаять выводы статора
Собрать генератор, проверить зарядку

Критерии выбора нового моста:

Параметр	Значение
Ток	80А (оригинал для ВАЗ 2112)
Полярность	Обратная (диоды впрессованы в "-" пластину)
Производитель	KZATE, BOSCH, SAT

После замены обязательна проверка напряжения на АКБ (13.8-14.5В при 2000 об/мин) и отсутствие просадок при включении фар и печки. Повреждение нового моста вероятно при наличии КЗ в бортовой сети или неисправности регулятора напряжения.

Замена подшипников ротора генератора ВАЗ 2112

Для замены подшипников ротора потребуется демонтировать генератор с автомобиля, предварительно отсоединив клеммы аккумулятора и сняв натяжной ремень. После извлечения необходимо разобрать корпус генератора: открутить стяжные болты, снять заднюю крышку с щеточным узлом и диодным мостом, затем аккуратно вынуть ротор из статора. Критически важно маркировать все детали и запоминать их ориентацию для корректной сборки.

Старый подшипник снимается с вала ротора при помощи съёмника, предварительно удалив стопорное кольцо. Перед установкой нового подшипника посадочное место очищается от грязи и ржавчины, затем наносится тонкий слой термостойкой смазки. Новый подшипник запрессовывается до упора с помощью оправки, удары молотком недопустимы – это ведёт к деформации сепаратора. После замены проверяется плавность вращения вала рукой.

Ключевые этапы сборки

Установка ротора в статор с совмещением крепёжных отверстий
Монтаж диодного моста и щеткодержателя с контролем положения щёток
Затяжка стяжных болтов корпуса крест-накрест с моментом 8-10 Н·м
Проверка сопротивления обмоток мультиметром

Рекомендации: Используйте только подшипники закрытого типа (например, 6303 и 6203). При замене переднего подшипника снимите шкив спецключом, фиксируя ротор через шестигранник. После сборки проверьте генератор на стенде: напряжение холостого хода должно быть 13.5-14.2В при 3000 об/мин.

Компонент	Тип подшипника	Момент затяжки (Н·м)
Передняя крышка	6303	40-50 (шкив)
Задняя крышка	6203	8-10 (болты корпуса)

Восстановление контактных колец

Контактные кольца генератора ВАЗ 2112 подвержены естественному износу из-за постоянного трения щеток, а также загрязнению графитовой пылью и масляными отложениями. Нарушение их геометрии или появление глубоких бороздок приводит к ухудшению контакта, искрению, нестабильной зарядке аккумулятора и выходу генератора из строя.

Восстановление колец возможно только при незначительных дефектах поверхности. Для этого генератор демонтируется и разбирается до ротора. Кольца тщательно очищаются от грязи и остатков графита с помощью ветоши, смоченной в бензине или спирте. Далее оценивается состояние поверхности: глубокие риски, сколы или выраженное биение требуют замены узла.

Процедура реставрации поверхности

Если износ допустим, кольца протачиваются на токарном станке для выравнивания поверхности. Эта операция требует высокой точности:

Ротор надежно фиксируется в патроне станка
Снимается минимальный слой металла (не более 0.1-0.2 мм)
Обеспечивается чистота обработки для снижения шероховатости

После проточки обязательна полировка мелкой наждачной бумагой (зернистостью 600-1000) для устранения микрозадиров. Остатки абразива тщательно удаляются сжатым воздухом.

Критерии замены колец

Восстановление невозможно в случаях:

Остаточной толщины колец менее 1.5 мм после проточки
Наличия трещин, сколов или глубокого выгорания металла
Неустранимого биения вала ротора
Обрыва выводов обмотки возбуждения

При этих дефектах требуется замена контактного узла в сборе с ротором (либо установка нового генератора). Сборка после ремонта включает проверку плавности хода щеток в держателе и измерение сопротивления изоляции.

Параметр	Норма	Критическое значение
Диаметр колец после проточки	14.2-14.4 мм	менее 14.0 мм
Биение колец	до 0.05 мм	более 0.08 мм
Сопротивление изоляции	> 10 МОм	< 0.5 МОм

Установка нового регулятора напряжения на генератор ВАЗ 2112

Перед началом работ подготовьте новый регулятор напряжения, соответствующий модели генератора (обычно 37.3701 или 94.3701), крестовую отвертку и ветошь для очистки контактов. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Работы проводятся на остывшем двигателе.

Демонтируйте пластиковый кожух генератора, открутив фиксирующие винты. Очистите область вокруг регулятора от грязи. Визуально осмотрите колодку проводов на предмет повреждений изоляции или окислов. При обнаружении окислов зачистите контакты мелкой наждачной бумагой.

Последовательность замены

Отожмите пластиковые фиксаторы колодки проводов и аккуратно отсоедините разъем от старого регулятора.
Выкрутите два крепежных винта регулятора крестовой отверткой (удерживайте регулятор, чтобы он не упал).
Извлеките старый регулятор вместе со щеточным узлом из корпуса генератора.
Сравните новый регулятор со снятым, убедившись в одинаковой длине щеток и совпадении посадочных отверстий.
Установите новый регулятор на место, совместив направляющие выступы с пазами генератора.
Зафиксируйте регулятор винтами, соблюдая момент затяжки – не допускайте перекоса корпуса.
Подавите щетки отверткой через смотровое окно и зафиксируйте их в утопленном положении проволокой или пластиковой клипсой (если предусмотрена конструкцией).
Подсоедините разъем проводов до характерного щелчка фиксаторов.

После установки снимите фиксирующую проволоку со щеток, верните на место кожух генератора и надежно закрепите его. Подключите минусовую клемму АКБ. Запустите двигатель и проверьте напряжение на клеммах аккумулятора на средних оборотах (2000-2500 об/мин) – показания мультиметра должны быть в диапазоне 13.8–14.5 В. Убедитесь в отсутствии искрения или посторонних шумов из зоны генератора.

Контрольные параметры	Нормальные значения
Напряжение холостого ход (800 об/мин)	13.2–13.8 В
Напряжение под нагрузкой (вкл. фары, печка)	13.5–14.2 В
Снижение напряжения при пиковой нагрузке	не более 0.5 В

Сборка генератора после ремонта

Перед сборкой тщательно очистите все детали от загрязнений и остатков старой смазки, используя ветошь и специализированные очистители. Проверьте состояние подшипников, целостность изоляции обмоток статора и отсутствие дефектов на контактных кольцах ротора. Убедитесь, что посадочные места крышек не имеют сколов или трещин.

Смажьте внутренние полости переднего и заднего подшипников генератора термостойкой литиевой смазкой (например, Литол-24), заполнив пространство на 2/3 объёма. Избыток смазки при вращении ротора может попасть на токосъёмные щётки и контактные кольца, что приведёт к ухудшению проводимости.

Последовательность сборки

Установите ротор в переднюю крышку, аккуратно запрессовав подшипник с помощью оправки
Наденьте статор на ротор, совместив монтажные отверстия с задней крышкой
Соедините крышки, равномерно затягивая стяжные болты крестообразно (момент затяжки 8-10 Н·м)
Смонтируйте щёткодержатель с новыми графитовыми щётками, зафиксировав винтами
Установите шкив с вентилятором, затянув гайку моментом 65-80 Н·м с фиксацией ротора

Критические моменты:

Проверьте свободное вращение ротора без заеданий
Убедитесь, что щётки беспрепятственно перемещаются в направляющих
Проконтролируйте отсутствие замыкания обмоток на корпус мегомметром

Компонент	Контрольный параметр
Вылет щёток	Минимум 5 мм от пружины
Осевой люфт ротора	Не более 0,5 мм
Сопротивление обмотки возбуждения	3,5-4,5 Ом при 20°C

После сборки выполните тестовое подключение к регулируемому источнику питания: подайте 12-14В на контакт "Ш" генератора, имитируя работу реле-регулятора. Ротор должен плавно вращаться при ручном проворачивании шкива без аномальных шумов.

Монтаж генератора на двигатель ВАЗ 2112

Установите генератор на нижний кронштейн двигателя, совместив монтажную проушину с проушиной кронштейна. Временно зафиксируйте положение, вставив болт крепления к верхнему кронштейну без окончательной затяжки. Убедитесь в отсутствии перекосов и правильном позиционировании корпуса относительно шкивов.

Наденьте приводной ремень на шкивы коленчатого вала, генератора и натяжного ролика согласно схеме прокладки. Оттяните генератор от двигателя для создания предварительного натяжения ремня, удерживая его в этом положении. Проверьте совпадение отверстий крепежных элементов с посадочными местами.

Окончательная фиксация и подключение

Затяните гайку крепления к нижнему кронштейну с моментом 45-55 Н·м
Затяните болт верхнего крепления с моментом 35-45 Н·м
Проверьте натяжение ремня: прогиб на самом длинном участке при усилии 10 кгс должен составлять 10-15 мм
Подключите силовой провод к клемме «B+» генератора, затянув гайку моментом 13-16 Н·м
Установите защитный колпачок на клемму
Подсоедините разъем регулятора напряжения
Подключите массовый провод к кузову автомобиля

Контрольные операции: После запуска двигателя убедитесь в отсутствии посторонних шумов, вибраций и проскальзывания ремня. Проверьте напряжение на клеммах АКБ на холостых оборотах – оно должно составлять 13.5-14.5 В. При отклонениях от нормы проведите диагностику цепи заряда.

Правильное подключение электрических разъемов генератора ВАЗ 2112

Корректное соединение разъемов критически важно для работы генератора и предотвращения повреждений электрооборудования. Неправильное подключение вызывает отсутствие зарядки, перегорание предохранителей, выход из строя регулятора напряжения или диодного моста. Все работы выполняются при отключенной клемме аккумулятора.

Генератор 94.3701 на ВАЗ 2112 имеет два типа электрических подключений: силовую клемму B+ и двухконтактную колодку управления. Каждый провод обладает уникальным назначением и цветовой маркировкой, исключающей ошибки при правильной идентификации. Смешение контактов приводит к мгновенной поломке.

Пошаговая процедура подключения

Силовая клемма B+: Подсоедините толстый красный провод с защитной гофрой к болтовому выводу генератора (маркировка «+» или «B+»). Затяните гайку моментом 8-10 Н·м.
Колодка управления: Совместите ключ-ориентир на пластиковом разъеме с пазом на генераторе. При правильном положении коннектор встанет без усилий.

Распиновка двухконтактной колодки:

Контакт	Цвет провода	Назначение
1 (D+)	Коричневый	Выход на контрольную лампу заряда
2 (Ш)	Серый	Питание обмотки возбуждения (+12В после замка зажигания)

Типовые ошибки:

Установка колодки «вверх ногами» – контакт D+ вместо Ш
Контакт B+ с массой кузова
Незатянутая гайка силового провода – вызывает искрение и оплавление

После подключения проверьте: напряжение на аккумуляторе при 2000 об/мин должно составлять 13.5-14.5В, контрольная лампа на приборной панели гаснет после запуска двигателя.

Настройка натяжения приводного ремня

Правильное натяжение ремня генератора критично для стабильной работы электросистемы и предотвращения преждевременного износа компонентов. Слишком слабое натяжение вызывает проскальзывание ремня, что приводит к недостаточной зарядке АКБ и перегреву поверхности ремня. Чрезмерное натяжение создает избыточную нагрузку на подшипники генератора и коленчатого вала, сокращая их ресурс.

Проверка осуществляется нажатием на среднюю часть самого длинного участка ремня между шкивами. Нормативный прогиб для ВАЗ 2112 составляет 10-15 мм при усилии 10 кгс (≈98 Н). Контроль производится на холодном двигателе. Нарушение этих параметров требует немедленной регулировки.

Порядок регулировки

Ослабьте гайку крепления генератора к нижнему кронштейну ключом на 17.
Ослабьте контргайку натяжной планки ключом на 13.
Вставьте монтажную лопатку между корпусом генератора и блоком цилиндров.
Плавным движением отодвиньте генератор от двигателя для увеличения натяжения (или придвиньте для ослабления).
Удерживая генератор в достигнутом положении, затяните контргайку натяжной планки с моментом 35-45 Н·м.
Затяните гайку крепления генератора моментом 65-80 Н·м.
Проверьте прогиб ремня повторно согласно пункту 2.

Контрольный запуск: После регулировки запустите двигатель, включите фары, печку и магнитолу. При повышении оборотов до 2000-3000 об/мин не должно быть свиста ремня. Проверьте отсутствие биения ремня в движении.

Контрольная проверка после установки

После монтажа нового или отремонтированного генератора на ВАЗ 2112 обязательна комплексная проверка его работоспособности и корректности подключения. Это исключает риски повреждения электрооборудования, разряда АКБ и гарантирует стабильную зарядку бортовой сети.

Проверку начинают при выключенном двигателе, контролируя надежность крепления корпуса генератора и правильность положения всех клемм. Особое внимание уделяют натяжению приводного ремня – его прогиск должен составлять 10-15 мм при усилии 10 кгс, перетяжка или слабое натяжение недопустимы.

Порядок диагностики

Визуальный осмотр: Убедитесь в отсутствии контакта корпуса генератора с элементами кузова, проверьте целостность проводов и чистоту клемм.
Холодный запуск:
- Запустите двигатель на 2-3 минуты на холостом ходу (800-900 об/мин).
- Прослушайте генератор: шипение, свист или скрежет указывают на неисправность подшипников или перекос ремня.

Проверка напряжения:

Режим работы	Нормальное напряжение	Действия при отклонении
Холостой ход	13.8–14.5 В	Проверить цепь возбуждения, регулятор напряжения
2000–3000 об/мин	13.9–14.7 В	Диагностировать диодный мост, статор
С нагрузкой (фары, печка)	Не ниже 13.4 В	Контролировать силу тока отдачи*

*Номинальный ток генератора ВАЗ 2112: 80–90 А.

Тест под нагрузкой: Включите максимальное число потребителей (дальний свет, обогрев стекол, вентилятор печки). Падение напряжения ниже 12.8 В требует срочной диагностики.

Дополнительно проверьте отсутствие утечки тока на массу через корпус генератора с помощью мультиметра. Убедитесь, что контрольная лампа заряда на панели приборов гаснет после запуска ДВС. При любых сомнениях в показаниях повторите замеры на прогретом двигателе.

Критерии выбора нового генератора

При подборе генератора на ВАЗ 2112 критично соблюсти соответствие техническим параметрам автомобиля. Неверный выбор приведет к недозаряду АКБ, перегрузке или выходу из строя электрооборудования.

Учитывайте не только паспортные характеристики, но и качество компонентов, репутацию производителя, а также совместимость с моторным отсеком и бортовой сетью.

Основные параметры

Номинальный ток: Минимум 80 А (оригинал). При наличии допоборудования (печка, аудиосистема) выбирайте 90-100 А.
Мощность: От 1.1 кВт (80А × 14В). Для модификаций с энергоемкими опциями – 1.3-1.4 кВт.
Совместимость: Крепежные точки, длина вала, расположение клемм и шкива должны соответствовать штатной конструкции.
Тип регулятора напряжения: Встроенный (интегрированный в щеточный узел), рекомендованное напряжение – 14.1±0.2В.

Отдавайте предпочтение производителям с подтвержденным качеством: оригинальные КЗАТЭ, а также Bosch, LKD или СтартВОЛЬТ. Избегайте безымянных аналогов – они часто имеют завышенные паспортные данные и низкий ресурс.

Характеристика	Оригинал (ВАЗ 2112)	Рекомендуемый аналог
Ток отдачи	80 А	85-100 А
Полярность	"+" на корпус	"+" на корпус
Тип шкива	Односторонний клиновой	Аналогичный (Ø 49 мм)
Вес	4.8-5.2 кг	Не более 5.5 кг

Проверяйте комплектацию: новый генератор должен включать шкив, защитную крышку и гайки крепления. Уточняйте гарантию – минимум 12 месяцев. Для разборных моделей оцените доступность запчастей (щетки, подшипники, диодный мост).

Оригинальные и совместимые аналоги

Оригинальный генератор для ВАЗ 2112 выпускался под каталожным номером 9402.3701 и производился на заводе "КЗАТЭ" (Камышинский завод автотракторного электрооборудования). Его ключевые параметры: номинальное напряжение 14В, сила тока 80-90А, установочный размер шкива Ø65 мм, а также наличие встроенного регулятора напряжения BOSCH-типа. Идентифицировать оригинал можно по маркировке "KZATE" или "LKD" на корпусе и соответствию заводским техническим требованиям АвтоВАЗа.

Совместимые аналоги от сторонних производителей полностью повторяют посадочные размеры и электрические характеристики оригинала, но отличаются компонентной базой и ценой. К распространённым вариантам относятся генераторы брендов "Прамо" (каталожный ряд 5102.3701), "СтартВОЛЬТ" (SV-724-01), "KRAFT" (KR-1410) и "KEDR" (ГГ0111). При выборе аналога критично проверять соответствие силы тока (не ниже 80А), совпадение разъёма регулятора напряжения и конструкцию шкива.

Критерии выбора и сравнение

При подборе учитывайте следующие аспекты:

Качество компонентов: Оригинал использует медно-графитные щётки и статор с пайкой высокотемпературным припоем, тогда как в бюджетных аналогах встречаются алюминиевые обмотки.
Ресурс: KZATE рассчитан на 140-160 тыс. км, аналоги эконом-сегмента служат 40-60 тыс. км.
Совместимость ремкомплектов: Оригинальные запчасти (подшипники, диодные мосты) подходят только к KZATE, тогда как универсальные ремкомплекты REX или FINWHITE совместимы с большинством аналогов.

Производитель	Каталожный номер	Ток (А)	Особенности
KZATE (оригинал)	9402.3701	80-90	Высокотемпературная изоляция обмоток
Прамо	5102.3701	85	Усиленный диодный мост
СтартВОЛЬТ	SV-724-01	90	Влагозащищённый разъём
KRAFT	KR-1410	80	Облегчённый корпус

Важно: При установке аналогов мощностью свыше 90А (например, 100-120А) обязательна замена стандартного провода "генератор-аккумулятор" на кабель сечением не менее 16 мм² во избежание оплавления изоляции.

Пошаговая замена неремонтопригодного генератора ВАЗ 2112

Замена генератора выполняется при невозможности восстановления его работоспособности. Требуются базовые навыки работы с автоэлектрикой и набор инструментов: ключи на 10, 13, 17, отвертки, монтажная лопатка.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора! Это исключит короткое замыкание и повреждение электрооборудования.

Последовательность работ

Снятие защиты двигателя (при наличии): используйте ключ на 10 для откручивания крепежных болтов.
Ослабление натяжения ремня:
- Ключом на 17 проверните болт натяжителя против часовой стрелки
- Снимите приводной ремень со шкива генератора
- Отпустите натяжитель
Отсоединение клемм и разъема:
- Снимите колпачок с клеммы «B+» (толстый провод)
- Открутите гайку ключом на 10, снимите провод
- Отсоедините разъем регулятора напряжения (фишка с 2-3 проводами)
Демонтаж генератора:
- Ключом на 13 открутите нижний крепежный болт
- Ключом на 17 открутите верхний крепежный болт
- Снимите генератор, аккуратно выведя его из моторного отсека вниз
Установка нового генератора:
- Проверьте совпадение посадочных мест и маркировку нового узла (должна соответствовать старому)
- Закрепите генератор верхним и нижним болтами без окончательной затяжки
Обратная сборка:
- Подключите провод «B+», затяните гайку (момент 8-10 Н∙м)
- Установите защитный колпачок на клемму
- Подсоедините разъем регулятора напряжения
- Наденьте приводной ремень на шкив
Регулировка натяжения ремня:
- Ключом на 17 натяните ремень (прогиб 10-15 мм при усилии 10 кгс)
- Затяните гайку натяжителя (момент 35-45 Н∙м)
- Окончательно затяните крепежные болты генератора

Контроль после замены: Подключите аккумулятор, запустите двигатель. Проверьте напряжение на клеммах АКБ (норма: 13.8–14.5 В) при средних оборотах. Убедитесь в отсутствии посторонних шумов и проскальзывания ремня.

Проверка работоспособности нового генератора ВАЗ 2112

Перед установкой на автомобиль новый генератор требует обязательной проверки для исключения заводского брака или повреждений при транспортировке. Визуально осмотрите корпус на отсутствие трещин, убедитесь в свободном вращении ротора без заеданий и посторонних шумов, проверьте целостность шкива и состояние контактных клемм.

Подключите генератор к источнику питания через контрольную лампу 1-3 Вт для предварительной оценки. Соедините плюсовую клемму АКБ с выводом "B+" генератора, а минус – с его массой. При кратковременной подаче напряжения на обмотку возбуждения (вывод "Ш" через лампу) ротор должен фиксироваться как электромагнит. Отсутствие "схватывания" указывает на обрыв обмотки.

Контроль параметров под нагрузкой

Для точной диагностики соберите стенд с использованием:

Исправной АКБ (12В)
Вольтметра и амперметра
Реостата (0-100 Ом, 50Вт)
Нагрузочного резистора (3-5 Ом, 100Вт)

Последовательность тестирования:

Подключите "+" АКБ к выводу "B+" генератора, "-" – к корпусу
Через амперметр присоедините к "B+" нагрузочный резистор
Подайте питание на обмотку возбуждения (вывод "Ш")
Запустите привод генератора (500-6000 об/мин)
Измерьте напряжение на клеммах и ток нагрузки

Обороты, мин⁻¹	Напряжение (В)	Ток нагрузки (А)
1500	13.2-14.0	15-20
3000	13.9-14.5	45-55
6000	14.0-14.7	75-90

Критерии исправности: Напряжение должно укладываться в указанные пределы во всем диапазоне оборотов. Падение напряжения ниже 13В при 3000 об/мин или его скачки указывают на неисправность регулятора. Превышение силы тока более 100А требует проверки диодного моста на короткое замыкание.

Профилактика неисправностей генератора

Регулярная профилактика генератора ВАЗ 2112 предотвращает внезапные отказы и продлевает ресурс узла. Основное внимание уделяется контролю состояния электрических соединений, натяжению приводного ремня и чистоте компонентов.

Систематическая диагностика позволяет выявить износ щеток, подшипников или проблемы с регулятором напряжения на ранней стадии. Игнорирование этих мер ведет к разряду АКБ, перебоям в работе электросистемы и дорогостоящему ремонту.

Ключевые профилактические мероприятия

Визуальный осмотр: Проверка целостности корпуса, отсутствия масляных подтеков и следов окисления на клеммах.
Контроль натяжения ремня: Прогиб не более 10-15 мм при усилии 10 кгс. Перетяжка вызывает износ подшипников, слабое натяжение – проскальзывание и недостаточный заряд.
Чистка контактов: Удаление окислов с клемм генератора, массы кузова и АКБ мелкозернистой наждачкой с последующей обработкой антикоррозийным спреем.

Периодичность обслуживания

Элемент	Периодичность проверки
Натяжение ремня	Каждые 15 000 км
Состояние щеток и контактных колец	Каждые 30 000 км
Диагностика выходного напряжения	Каждые 6 месяцев

Контроль напряжения мультиметром на работающем двигателе (2000 об/мин): норма 13.8–14.5 В. Отклонения указывают на неисправность регулятора или диодного моста. Измерения проводить при включенных фарах и печке для создания нагрузки.

Отсоединяйте АКБ перед любыми работами с генератором.
Не допускайте попадания моющих средств на электрические компоненты.
Следите за уровнем электролита АКБ – его снижение увеличивает нагрузку на генератор.

Список источников

Официальное руководство по ремонту и эксплуатации ВАЗ 2112, издательство "За рулем".

Каталог деталей электрооборудования ВАЗ 2112, документация АвтоВАЗ, 2006 г.

Руководство по диагностике генераторов, учебное пособие НТЦ "Автоэлектрик", 2018
Эксплуатационные характеристики генераторов G-222, технический бюллетень ЗАО "Статор"
Форум владельцев LADA 2110-2112: раздел "Электрооборудование" (архив 2015-2023 гг.)
Видеоархив работ по замене генератора: канал "Автопрактика", плейлист "ВАЗ 2110-2112"
Методические рекомендации по проверке реле-регулятора, СТО "Электротранс"
