Генератор ВАЗ-21214 - ключевые характеристики и особенности
Статья обновлена: 18.08.2025
Генератор ВАЗ-21214 – ключевой компонент электрооборудования автомобиля, обеспечивающий бесперебойное питание бортовой сети и заряд аккумуляторной батареи.
Конструкция агрегата адаптирована для эксплуатации в российских климатических условиях, сочетая надёжность с технологичной компоновкой под капотом Нивы.
Назначение генератора в электросистеме ВАЗ-21214
Генератор ВАЗ-21214 выполняет ключевую функцию преобразования механической энергии двигателя в электрическую. Он обеспечивает непрерывное питание всех электросистем автомобиля при работающем силовом агрегате, включая зажигание, освещение, ЭБУ и климатическое оборудование.
Важнейшая задача устройства – поддержание стабильного напряжения в бортовой сети (13.6–14.7 В) независимо от частоты вращения коленвала. Одновременно генератор восполняет заряд аккумуляторной батареи, потраченный на запуск двигателя, предотвращая её глубокий разряд.
Ключевые функции и требования
Основные обязанности:
- Автономное электропитание при работающем двигателе для снижения нагрузки на АКБ
- Компенсация энергопотребления мощными устройствами (фары, обогрев стекол, вентилятор)
- Стабилизация напряжения при резких изменениях оборотов
Критичность работы: Отказ генератора приводит к:
- Эксплуатации исключительно на запасе АКБ
- Полному обесточиванию через 20–60 минут
- Остановке двигателя из-за отсутствия искрообразования
| Параметр | Значение |
| Номинальное напряжение | 14 В |
| Максимальный ток отдачи | 80–90 А |
| Стартовая частота вращения | 1350 об/мин |
Модель и каталожный номер генератора для ВАЗ-21214
Основным и штатно устанавливаемым на автомобили ВАЗ-21214 "Нива" с инжекторным двигателем ВАЗ-21214 является генератор переменного тока модели 9402.3701. Этот генератор является трехфазным, синхронным, с электромагнитным возбуждением и встроенным выпрямительным блоком и регулятором напряжения.
Каталожный номер производителя АвтоВАЗ для данного генератора – 21214-3701010-82. Генератор производится как самим АвтоВАЗ, так и рядом сторонних предприятий, выпускающих комплектующие под своими каталожными номерами, но с сохранением ключевых характеристик и посадочных мест.
Альтернативные производители и каталожные номера
Помимо оригинала от АвтоВАЗ, широко распространены и совместимые генераторы от других производителей. Наиболее известные альтернативы:
- Статор (г. Санкт-Петербург): Каталожный номер 94.3701 или 94.3701-10 (часто с маркировкой "Статор" на корпусе).
- КЗАТЭ (г. Самара): Каталожный номер 9402.3701 или 9402.3701-01. Также может встречаться обозначение 21214-3701010.
- LKD (ЛКД): Каталожный номер LG 0121 (указывает на совместимость с ВАЗ-21214).
- Pramo (Прамо): Каталожный номер GBN0121.
| Производитель | Основной каталожный номер | Альтернативный номер / Примечание |
|---|---|---|
| АвтоВАЗ (Оригинал) | 21214-3701010-82 | 9402.3701 (модель) |
| Статор | 94.3701 | 94.3701-10 |
| КЗАТЭ | 9402.3701 | 9402.3701-01, 21214-3701010 |
| LKD (ЛКД) | LG 0121 | |
| Pramo (Прамо) | GBN0121 |
Важные особенности применительно к ВАЗ-21214:
- Инжекторный двигатель: Генератор 9402.3701 (и его аналоги) предназначен специфически для инжекторных модификаций ВАЗ-2121x (включая 21214). Генераторы для карбюраторных версий (например, 37.3701 или 9402.3701-без датчика) имеют иные характеристики и не подходят.
- Датчик фазы (ДПРВ): Ключевая особенность генератора для ВАЗ-21214 – наличие встроенного датчика положения ротора (ДПРВ), расположенного на задней крышке генератора. Этот датчик критически важен для работы системы впрыска топлива (ЭСУД).
- Клиренс: Генератор 9402.3701 имеет нижнее расположение крепежной лапы, что обеспечивает необходимый дорожный просвет (клиренс) для внедорожника.
При замене генератора на ВАЗ-21214 обязательно следует обращать внимание на соответствие ключевых параметров: номинальный ток (80А), наличие встроенного ДПРВ, расположение и тип крепежных лап, тип шкива (под клиновой ремень) и электрические разъемы (особенно разъем ДПРВ).
Тип установленного генератора: переменного тока
На автомобилях ВАЗ-21214 устанавливается трехфазный генератор переменного тока с электромагнитным возбуждением и встроенным выпрямительным блоком. Конструкция включает статор с обмотками, ротор с обмоткой возбуждения и контактными кольцами, а также щеточный узел для передачи тока на ротор.
Основное преимущество данного типа – способность стабильно выдавать требуемое напряжение во всем диапазоне оборотов двигателя за счет автоматической регулировки силы тока возбуждения. Интегрированный полупроводниковый выпрямитель преобразует трехфазный переменный ток в постоянный, необходимый для питания бортовой сети и подзаряда аккумуляторной батареи.
Ключевые характеристики
Номинальные параметры:
- Максимальный ток отдачи: 80–90 А (в зависимости от модификации)
- Номинальное напряжение: 14 В
- Рабочий диапазон оборотов: от 1300–1500 об/мин (начало отдачи) до 6000 об/мин
Особенности конструкции:
- Вентилятор охлаждения расположен внутри корпуса для эффективного обдува выпрямительного блока и статора
- Регулятор напряжения интегрирован в щеточный узел (компактное исполнение)
- Используется одностороннее расположение подшипников на валу ротора
- Клеммное подключение через разъем типа "штекер"
| Компонент | Тип/Параметры |
| Диоды выпрямителя | Кремниевые, 25–30 А |
| Регулятор напряжения | Электронный, термокомпенсированный (14.4±0.15 В) |
| Сопротивление обмотки возбуждения | 2.8–3.0 Ом (при 25°C) |
Номинальное выходное напряжение генератора
Номинальное выходное напряжение генератора ВАЗ-21214 составляет 14.1 ± 0.2 В при стандартных условиях эксплуатации. Данный параметр поддерживается встроенным регулятором напряжения при температуре окружающей среды +25°C и частоте вращения ротора 5000 об/мин.
Стабильность напряжения обеспечивается электронным интегральным регулятором (типа Я112А1 или аналог), который корректирует ток возбуждения в зависимости от нагрузки и скорости вращения. Диапазон рабочих оборотов двигателя для поддержания номинала – от 2000 об/мин до максимальных значений.
Ключевые характеристики
- Рабочий диапазон: 13.9–14.3 В при температуре +15°C...+25°C
- Температурная компенсация: снижение напряжения на 0.01 В/°C при нагреве свыше +25°C
- Зависимость от нагрузки: отклонение не более ±0.4 В при подключении потребителей номинальной мощности
| Режим работы | Напряжение (В) |
|---|---|
| Холостой ход (без нагрузки) | 14.2–14.4 |
| Максимальная нагрузка (80А) | 13.7–14.1 |
| При запущенном двигателе (+80°C) | 13.9–14.0 |
Контроль напряжения осуществляется мультиметром на клеммах аккумулятора при работающем двигателе. Отклонение от нормы указывает на неисправность регулятора, диодного моста или обмоток статора.
Максимальный ток отдачи в рабочем режиме
Максимальный ток отдачи генератора ВАЗ-21214 определяет его способность обеспечивать электроэнергией бортовую сеть автомобиля при работе двигателя. Этот параметр напрямую влияет на стабильность функционирования всех потребителей, особенно при одновременном включении энергоемких устройств.
Для генератора модели 94.3701, устанавливаемого на ВАЗ-21214, пиковая производительность достигается в определенном диапазоне оборотов двигателя. Номинальное значение сохраняется только при исправности компонентов и корректном натяжении приводного ремня.
Ключевые характеристики
Основные технические показатели тока отдачи:
- Номинальный ток: 80 А при 6000 об/мин ротора
- Минимальная отдача на холостом ходу: не менее 40 А (при 1100-1300 об/мин коленвала)
- Рабочий диапазон: от 2000 до 6000 об/мин двигателя
| Режим работы | Обороты двигателя (об/мин) | Ток отдачи (А) |
| Холостой ход | 800-900 | 35-45 |
| Средние обороты | 2500-3000 | 65-75 |
| Максимальная нагрузка | 5000+ | 80-85 |
Критические факторы, снижающие эффективность:
- Проскальзывание или износ ремня привода
- Деградация диодного моста и щеточного узла
- Коррозия контактов и клемм аккумулятора
- Эксплуатация при температуре выше +90°C
Важно: фактический ток может отличаться от паспортных значений при разряженном АКБ, где генератор кратковременно выдает до 90 А в режиме подзаряда, но это не является рабочим режимом длительной эксплуатации.
Компактность конструкции и габаритные размеры
Генератор ВАЗ-21214 отличается продуманной компактностью, критически важной для ограниченного подкапотного пространства автомобиля Нива. Инженеры минимизировали выступы и оптимизировали взаимное расположение компонентов, сохранив при этом необходимую мощность и надёжность.
Точные габаритные размеры устройства составляют: длина корпуса ≈ 180 мм, диаметр корпуса статора ≈ 132 мм. Монтажные лапы интегрированы в переднюю и заднюю крышки, что сокращает общие габариты и упрощает крепление к двигателю.
Ключевые особенности компоновки
- Интегрированный регулятор напряжения размещён внутри заднего щита, а не вынесен отдельно.
- Редукция осевого смещения за счёт единой конструкции крышек с подшипниковыми узлами.
- Клиноременный привод с компактным шкивом (Ø 49 мм) для снижения радиальных нагрузок.
| Параметр | Значение |
| Масса (без шкива) | 4,8 ± 0,2 кг |
| Монтажный вылет | 110 мм от оси крепления |
| Зазор до ближайших узлов | ≥ 15 мм (при штатной установке) |
Важно: Минималистичная конструкция задней крышки с вентиляционными жалюзи обеспечивает эффективное охлаждение без увеличения габаритов. Снижение веса достигнуто за счёт алюминиевого сплава корпуса при сохранении жёсткости силовых поясов.
Система охлаждения генератора: вентиляция
Генератор ВАЗ-21214 оснащён пассивной воздушной системой охлаждения, критически важной для поддержания работоспособности узла под высокими электрическими и температурными нагрузками. Принцип основан на естественной конвекции воздуха через вентиляционные окна в передней и задней крышках корпуса.
Тепло, выделяемое обмотками статора, диодным мостом и подшипниковыми узлами, отводится за счёт разницы давлений: нагретый воздух выходит через тыльные прорези, а более холодный поступает через фронтальные отверстия. Эффективность напрямую зависит от чистоты вентиляционных каналов и отсутствия механических препятствий вокруг генератора.
Ключевые особенности конструкции
- Двусторонняя вентиляция: Сквозные воздушные каналы вдоль вала ротора обеспечивают равномерный теплоотвод от статорной обмотки и выпрямительного блока.
- Защитные жалюзи: Передние вентиляционные окна закрыты радиальными пластинами для предотвращения попадания крупных частиц грязи и камней без снижения воздушного потока.
- Термостойкие материалы: Крышки из алюминиевого сплава АК-7ч с высокой теплопроводностью и рёбрами жёсткости, выполняющими функцию дополнительных теплоотводов.
| Параметр | Значение |
| Количество вентиляционных окон (передняя крышка) | 8 щелевых прорезей |
| Количество вентиляционных окон (задняя крышка) | 6 сквозных отверстий |
| Минимальный зазор от корпуса до ближайших элементов | ≥ 30 мм |
Эксплуатационные ограничения: При установке дополнительного оборудования запрещается перекрывать вентиляционные окна. Накопление грязи в прорезях более 50% площади снижает теплоотдачу на 25–30%, приводя к перегреву обмоток и выходу диодного моста из строя.
Тип подшипников вала ротора
Вал ротора генератора ВАЗ-21214 (модель 37.3701 или аналоги) вращается на двух шариковых подшипниках закрытого типа. Оба подшипника являются однорядными радиальными шарикоподшипниками стандартного исполнения, не требующими обслуживания в течение всего срока службы.
Основная функция этих подшипников – обеспечение минимального трения и точного центрирования ротора относительно статора при высоких скоростях вращения (до 14000 об/мин и выше). Их закрытая конструкция (с металлическими или пластиковыми защитными шайбами/крышками) предотвращает вытекание заводской смазки и защищает шарики и дорожки качения от попадания пыли, грязи и влаги.
Характеристики подшипников ротора
Для генератора ВАЗ-21214 используются подшипники следующих типоразмеров:
| Расположение | Тип подшипника | Обозначение (пример) | Основные параметры |
|---|---|---|---|
| Со стороны привода (шкива) | Шариковый радиальный закрытый | 6302 (35x80x21 мм) | Больший диаметр, воспринимает основную нагрузку |
| Со стороны контактных колец | Шариковый радиальный закрытый | 6202 (35x72x17 мм) | Меньший диаметр и ширина |
Ключевые особенности подшипников:
- Закрытая конструкция: Предварительно смазаны и герметизированы на весь срок службы (не требуют добавления смазки).
- Высокая скорость вращения: Рассчитаны на работу при экстремально высоких оборотах, характерных для автомобильных генераторов.
- Надежность и ресурс: Качественные подшипники обеспечивают ресурс генератора, сопоставимый с общим пробегом автомобиля (порядка 100-120 тыс. км и более).
- Критичность состояния: Износ или повреждение подшипников приводят к повышенному шуму (вой, гул), вибрациям генератора и, в конечном итоге, к заклиниванию ротора и выходу генератора из строя. Признаком неисправности также является люфт вала ротора.
- Влияние внешних факторов: Попадание моторного масла или технических жидкостей на подшипники через поврежденные сальники может привести к вымыванию смазки и преждевременному износу.
Исполнение регулятора напряжения: встроенное
В генераторе ВАЗ-21214 применяется встроенный электронный регулятор напряжения интегрального типа. Он монтируется непосредственно на генератор в едином корпусе со щёточным узлом, образуя неразборный блок. Такая конструкция исключает необходимость внешних проводов управления и обеспечивает прямой контроль выходного напряжения на обмотках статора.
Ключевым преимуществом встроенного исполнения является минимизация влияния переходных сопротивлений в контактах. Регулятор непрерывно сравнивает напряжение бортовой сети с эталонным значением, оперативно корректируя ток возбуждения ротора путём широтно-импульсной модуляции. Это поддерживает стабильность выходных параметров при изменении нагрузки и частоты вращения коленвала.
Технические особенности и характеристики
Основные параметры регулятора:
- Номинальное напряжение поддержания: 14.1±0.2 В при +25°C
- Температурная компенсация: автоматическое снижение напряжения на 7±1 мВ/°C при нагреве
- Диапазон рабочих температур: -40°C до +105°C
- Защита от переполюсовки и КЗ в цепи возбуждения
Конструктивные отличия:
| Элемент | Исполнение |
| Корпус | Термостойкий пластик с алюминиевым теплоотводом |
| Крепление | Через прижимные лапки к задней крышке генератора |
| Щётки | Графитовые, длиной 12 мм (замена только с регулятором) |
Важно: Неисправность регулятора приводит к неконтролируемому росту напряжения (до 17-20 В), вызывающему выход из строя электрооборудования. Диагностируется измерением напряжения на клеммах АКБ при средних оборотах двигателя.
Параметры и материал токосъемных щеток
Токосъемные щетки генератора ВАЗ-21214 изготовлены из медно-графитового композита. Данный материал обеспечивает оптимальный баланс электропроводности и износостойкости при контакте с коллекторными кольцами ротора. Графитовая основа гарантирует плавное скольжение и стабильную передачу тока, а медные включения снижают электрическое сопротивление узла.
Стандартная высота новых щеток составляет 15–16 мм при сечении 6×6.5 мм. Минимально допустимая высота перед заменой – 5 мм. Конструктивно щетки закреплены в держателях с пружинами, создающими постоянное прижимное усилие 1.5–2.2 Н. Такая компоновка обеспечивает плотный контакт с коллектором без вибраций даже при высоких оборотах двигателя.
Ключевые характеристики
- Электрическое сопротивление: 0.03–0.05 Ом на пару щеток
- Рабочий ток: до 80 А (пиковая нагрузка)
- Температурный диапазон: от -40°C до +130°C
- Ресурс: 100–120 тыс. км пробега
Характеристики приводного ремня генератора ВАЗ-21214
Приводной ремень генератора на ВАЗ-21214 относится к клиновому типу с поликлиновым профилем (ручейковый). Он обеспечивает передачу крутящего момента от коленчатого вала двигателя к шкиву генератора, поддерживая синхронную работу системы зарядки. Качество и соответствие ремня заводским параметрам напрямую влияют на надежность генерации электроэнергии и предотвращают проскальзывание.
Основные эксплуатационные требования включают сохранение геометрии под нагрузкой, устойчивость к температурным перепадам (-40°C до +100°C) и сопротивлению агрессивным средам (масло, тосол). Нарушение целостности или растяжение ремня вызывает недозаряд АКБ, свист при запуске двигателя и преждевременный выход генератора из строя.
Технико-эксплуатационные параметры
Стандартные характеристики ремня для ВАЗ-21214:
- Типоразмер: PK 1195 (6 ручьев)
- Длина рабочая: 1195 ± 2 мм
- Ширина: 22 мм
- Материал: Усиленная резина с кордшнуром из полиэстера
- Допустимое усилие натяжения: 50-70 кгс (проверяется прогибом 10-15 мм при давлении 10 кгс на ветвь)
| Параметр | Нормативное значение |
| Максимальная скорость вращения | до 9000 об/мин |
| Ресурс (при корректном натяжении) | 50 000 - 60 000 км |
| Критический износ (глубина трещин) | ≥ 1 мм на боковой грани |
Важно: Установка ремня несоответствующей длины (например, PK 1180 или PK 1210) приводит к некорректному натяжению – провисанию либо перетяжке, что вызывает деформацию подшипников генератора и ускоренный износ.
Способ натяжения ремня генератора ВАЗ-21214
Для корректной работы генератора и предотвращения проскальзывания необходимо обеспечить правильное натяжение приводного ремня. Операция выполняется при замене ремня или при ослаблении его натяжения в процессе эксплуатации. Недостаточное натяжение приводит к снижению эффективности генератора, перегреву и ускоренному износу.
Натяжение регулируется путем смещения корпуса генератора относительно блока цилиндров. Генератор крепится к двигателю через кронштейн с проушиной в верхней части и регулировочной планкой с прорезью в нижней. Фиксация осуществляется двумя гайками на верхнем кронштейне и гайкой с болтом на регулировочной планке.
Пошаговая процедура натяжения
- Ослабление креплений:
- Ключом на 13 мм ослабить гайку верхнего крепления генератора к кронштейну.
- Ключом на 17 мм ослабить контргайку на регулировочной планке.
- Регулировка натяжения:
- Монтировкой или ломиком аккуратно отвести корпус генератора от блока цилиндров.
- Проверить усилие прогиба ремня: при нажатии с силой 10 кгс посередине ветви прогиб должен составлять 10–15 мм.
- Фиксация положения:
- Удерживая генератор, затянуть гайку регулировочной планки моментом 32–36 Н·м.
- Затянуть верхнюю гайку крепления моментом 45–50 Н·м.
Контроль качества: После запуска двигателя проверить отсутствие свиста ремня при резком увеличении оборотов. Допустимое биение ремня – не более 0.5 мм. Перетяжка ремня сокращает ресурс подшипников генератора и помпы.
Расположение и крепление генератора
Генератор ВАЗ-21214 установлен в передней части двигателя, с левой стороны (по ходу движения автомобиля). Он зафиксирован на блоке цилиндров через специальный кронштейн, что обеспечивает соосность шкивов коленчатого вала и генератора.
Доступ к узлу осуществляется после снятия защиты двигателя и декоративной накладки моторного отсека. Компактное размещение учитывает соседство с водяным насосом и натяжным роликом, обеспечивая рациональное использование пространства при сохранении воздушного зазора для охлаждения корпуса.
Точки крепления и регулировка
Конструкция предусматривает двухточечное крепление:
- Верхняя точка: Жёсткое соединение через проушину генератора болтом М10 к кронштейну на блоке двигателя.
- Нижняя точка: Подвижное крепление регулировочной планкой с проушиной. Гайка М8 на планке позволяет изменять положение генератора для натяжения ремня.
Натяжение приводного ремня выполняется смещением корпуса генератора:
- Ослабляется гайка М8 регулировочной планки
- Монтируется монтажная лопатка в технологическое отверстие кронштейна
- Корпус отжимается для создания требуемого усилия (прогиб ремня 10-15 мм при нагрузке 10 кгс)
- Фиксируется гайка регулировочной планки с моментом 22-32 Н·м
| Параметр | Значение |
|---|---|
| Тип приводного ремня | Зубчатый поликлиновой 6РК-1145 |
| Диаметр шкива генератора | Ø 48 мм |
| Момент затяжки верхнего болта | 38-45 Н·м |
Электрическая схема подключения генератора ВАЗ-21214
Генератор ВАЗ-21214 подключается через трехкомпонентную схему: силовую цепь заряда АКБ, цепь возбуждения обмотки ротора и контрольную цепь индикации. Основные точки соединения включают выводы "В+" (силовой выход), "D+" (управление возбуждением) и массу. Схема взаимодействует с аккумулятором, выключателем зажигания и приборной панелью через реле-регулятор, интегрированный в корпус генератора.
Силовой провод от клеммы "В+" напрямую соединен с плюсовой шиной АКБ через предохранитель 80А, обеспечивая заряд батареи и питание бортовой сети. Вывод "D+" через контрольную лампу (1-3 Вт) подключен к замку зажигания, что создает начальное магнитное поле при запуске двигателя. Масса генератора замыкается на кузов автомобиля через крепежные болты.
Характеристики цепи и особенности подключения
| Элемент схемы | Параметры | Назначение |
|---|---|---|
| Клемма "В+" | Сечение кабеля 16 мм² | Подача тока на АКБ и потребители |
| Цепь "D+" | Сопротивление лампы 40-60 Ом | Инициализация возбуждения, диагностика |
| Реле-регулятор | Встроенный, 14.1±0.2 В | Стабилизация напряжения |
Критические требования к монтажу:
- Обязательное отсутствие коррозии на массовых соединениях
- Запрет на подключение "D+" напрямую к "+" АКБ (риск перегрева обмотки)
- Контроль целостности диодного моста при замене компонентов
Разъемы и контактные выводы генератора
Генератор ВАЗ-21214 оснащен стандартными разъемами для интеграции в бортовую сеть автомобиля. Основные контактные выводы расположены на задней крышке устройства и обеспечивают передачу электроэнергии, управление регулятором напряжения и контроль работоспособности системы.
Конструкция включает два ключевых типа подключений: силовую клемму для подачи напряжения в сеть и многоштырьковый разъем для взаимодействия с регулятором напряжения. Каждый вывод имеет строго регламентированное назначение и маркировку согласно технической документации.
Типы подключений и назначение контактов
Основные контактные группы генератора:
- Силовая клемма B+ (30) - болтовое соединение для подключения толстого красного провода, передающего ток в бортовую сеть и на аккумулятор.
- Трехконтактный разъем регулятора напряжения:
- Вывод D+ (61) - подключение контрольной лампы заряда на панели приборов (синий/желтый провод)
- Вывод DFM - сигнальный выход частоты вращения ротора (коричневый провод)
- Вывод массы - соединение с корпусом генератора (черный провод)
| Обозначение | Цвет провода | Назначение | Номинальный ток |
|---|---|---|---|
| B+ (30) | Красный | Силовой выход генератора | до 80А |
| D+ (61) | Синий/желтый | Контроль заряда и возбуждение | до 5А |
| DFM | Коричневый | Сигнал тахометра | до 1А |
Корпус генератора выполняет функцию дополнительного контакта массы через точки крепления к двигателю. Для предотвращения коррозии все разъемы имеют влагозащищенное исполнение, но требуют периодической очистки контактных поверхностей.
Контрольная лампа заряда и ее работа
Контрольная лампа заряда аккумуляторной батареи (иконка «АКБ» на панели приборов) выполняет функцию индикатора состояния системы зарядки. Ее свечение при работающем двигателе сигнализирует о неисправности генератора или цепи возбуждения.
Принцип работы основан на разнице напряжений между выводом «D+» генератора и бортовой сетью. При включении зажигания (до запуска двигателя) на контакт «D+» подается напряжение через лампу от АКБ, что вызывает ее свечение. После запуска генератор начинает вырабатывать ток, и напряжение на «D+» сравнивается с напряжением бортовой сети. Если генератор исправен, разница напряжений исчезает, и лампа гаснет.
Ключевые особенности работы на ВАЗ-21214
- Цепь возбуждения: Лампа является частью цепи возбуждения обмотки ротора генератора. Отсутствие ее свечения при включенном зажигании может препятствовать началу зарядки.
- Диагностика: Постоянное горение лампы на работающем двигателе указывает на:
- Обрыв ремня привода генератора
- Неисправность регулятора напряжения
- Пробой диодов выпрямительного моста
- Обрыв в обмотках статора/ротора
- Мигание лампы: Периодическое загорание (особенно на малых оборотах) свидетельствует о:
- Износе щеток генератора
- Плохом контакте в цепи «D+»
- Начинающемся выходе из строя диодного моста
- Номинальные параметры: Лампа рассчитана на ток 0,1–0,2 А. Установка лампы большей мощности или ее замена перемычкой приведет к перегреву цепи возбуждения и повреждению регулятора напряжения.
Минимальные обороты двигателя для начала зарядки
Генератор ВАЗ-21214 (модель 9412.3701) начинает вырабатывать ток, достаточный для зарядки АКБ, при достижении коленчатым валом определенных оборотов. Этот параметр напрямую зависит от конструкции генератора и характеристик ременной передачи.
Номинальное напряжение заряда появляется на клеммах при частоте вращения коленвала в диапазоне 1100–1400 об/мин на холостом ходу. Фактические значения могут незначительно варьироваться в зависимости от состояния узлов и внешних условий.
Факторы, влияющие на начало зарядки
- Передаточное отношение ремня: Стандартное соотношение шкивов генератора и коленвала – 1:2.1 (обороты ротора генератора превышают обороты двигателя в 2.1 раза).
- Нагрузка на бортовую сеть: Включенные потребители (фары, обогрев) требуют более высоких оборотов для старта зарядки.
- Состояние АКБ: Сильно разряженная батарея увеличивает нагрузку на генератор.
- Исправность компонентов: Износ щеток, диодного моста или ослабление ремня снижают эффективность.
| Параметр | Значение |
| Частота вращения коленвала (начало зарядки) | 1100–1400 об/мин |
| Передаточное отношение (шкивы) | 1 : 2.1 |
| Минимальные обороты ротора генератора | 2300–2900 об/мин |
Особенности эксплуатации при низких температурах
Эксплуатация генератора ВАЗ-21214 в условиях низких температур требует учета специфики работы электрооборудования и аккумуляторной батареи. Основные сложности связаны с увеличением вязкости моторного масла, снижением эффективности химических процессов в АКБ и повышенными пусковыми токами двигателя.
Критически важным становится контроль состояния ремня привода генератора – на морозе резина теряет эластичность, что может вызывать проскальзывание. Необходимо регулярно проверять натяжение и целостность ремня, так как его обрыв приведет к разрядке аккумулятора за 10-15 минут даже при выключенных потребителях.
Ключевые требования к обслуживанию
- Проверка плотности электролита АКБ – должна составлять 1,27-1,29 г/см³ перед зимним сезоном
- Контроль чистоты клемм – окисленные контакты увеличивают сопротивление цепи
- Прогрев генератора – перед запуском двигателя включить дальний свет на 10-15 секунд для "разогрева" обмоток
| Параметр | Рекомендации |
| Минимальная пусковая частота вращения | не ниже 40 об/мин коленвала |
| Напряжение на клеммах АКБ при -30°C | не менее 11,8 В под нагрузкой |
| Допустимый ток утечки | максимум 30 мА после отключения потребителей |
Важно: При температурах ниже -25°C избегайте одновременного включения энергоемких потребителей (обогрев стекол, вентилятор печки) во время запуска двигателя. Это предотвращает критическую просадку напряжения и преждевременный выход из строя диодного моста.
Совместимость с аккумуляторными батареями разной емкости
Генератор ВАЗ-21214 (модель 9402.3701) рассчитан на номинальный ток 80 А при 6000 об/мин коленвала, что обеспечивает стабильное напряжение в бортовой сети (13.6–14.7 В). Эта характеристика является ключевой при выборе АКБ: устройство способно эффективно восполнять заряд батарей емкостью от 55 до 70 А·ч без риска хронической недозарядки или перегрузки.
Использование АКБ за пределами рекомендованного диапазона (например, 45 А·ч или 100 А·ч) приводит к негативным последствиям. Малая емкость вызывает частую работу генератора на пределе мощности, сокращая его ресурс. Чрезмерно крупные батареи (>70 А·ч) не успевают восстанавливать заряд в условиях коротких поездок, провоцируя сульфатацию пластин.
Рекомендации по выбору АКБ
Для баланса эффективности и долговечности системы следует учитывать:
- Типичные условия эксплуатации: для городского цикла (короткие поездки) оптимальны АКБ 55–60 А·ч
- Дополнительное оборудование: при наличии энергоемких потребителей (подогрев сидений, мощная акустика) допустимо применение батарей до 70 А·ч
- Климатический фактор: в северных регионах предпочтительны АКБ повышенной емкости (65–70 А·ч) для компенсации потерь на холодном пуске
| Емкость АКБ (А·ч) | Совместимость | Риски |
|---|---|---|
| 45–50 | Ограниченная | Перегрев генератора, снижение ресурса |
| 55–70 | Оптимальная | Отсутствуют при исправной системе |
| 75–100 | Критическая | Недостаточный заряд, сульфатация АКБ |
Важно: При установке АКБ емкостью >70 А·ч обязательна проверка состояния реле-регулятора и проводки – слабые контакты вызывают просадки напряжения. Для нештатных конфигураций (например, внедорожный тюнинг) рекомендуется модернизация генератора до 90–100 А.
Основные признаки неисправности генератора
Некорректная работа генератора ВАЗ-21214 проявляется через серию характерных симптомов, указывающих на проблемы в цепи заряда или внутренних компонентах устройства. Игнорирование этих признаков ведет к полной разрядке аккумулятора и остановке двигателя.
Диагностика неисправностей требует внимания к косвенным сигналам бортовой сети и визуальным изменениям узла. Своевременное выявление поломки предотвращает эксплуатационные риски и дорогостоящий ремонт смежных систем.
Ключевые симптомы
Наиболее распространенные индикаторы проблем с генератором:
- Контрольная лампа заряда на приборной панели: непрерывное горение или мигание при работающем двигателе
- Тусклый свет фар и снижение яркости подсветки приборов при увеличении оборотов
- Разряд АКБ: необходимость частой подзарядки или невозможность запуска двигателя
Дополнительные технические признаки включают:
- Нестабильное напряжение в бортовой сети: выход за пределы 13.6–14.4 В при диагностике мультиметром
- Характерные звуки: вой или скрежет из области генератора из-за износа подшипников
- Запах горелой изоляции или видимые следы перегрева (потемнение корпуса, оплавленные детали)
| Визуальный осмотр | Электрические проявления |
|---|---|
| Окисление клемм, трещины ремня | Скачки напряжения при включении фар/печки |
| Потемнение обмоток, сколы на корпусе | Искрение щеточного узла под нагрузкой |
Критическим признаком считается полное отсутствие заряда АКБ, подтвержденное измерениями на работающем двигателе. В таком случае эксплуатация автомобиля исключена до замены генератора или его компонентов.
Проверка выходного напряжения мультиметром
Подключите мультиметр в режиме измерения постоянного напряжения (DCV) к клеммам аккумуляторной батареи: красный щуп к положительной клемме (+), чёрный – к отрицательной (-). Убедитесь в надёжности контакта.
Запустите двигатель, прогрейте его до рабочей температуры (80-90°C). Увеличьте обороты до 2500-3000 об/мин и включите мощные потребители энергии: дальний свет фар, обогрев заднего стекла, печку на максимальную скорость.
Алгоритм проверки
- Зафиксируйте показания мультиметра на холостом ходу (800-900 об/мин)
- Снимите показания при 2500-3000 об/мин без включённых потребителей
- Повторите замер при тех же оборотах с включёнными фарами и печкой
| Режим работы | Нормальное напряжение |
| Холостой ход | 13.5–14.0 В |
| 2500 об/мин (без нагрузки) | 14.0–14.5 В |
| 2500 об/мин (с нагрузкой) | 13.8–14.2 В |
Критичные отклонения: напряжение ниже 12.8 В указывает на недостаточную зарядку, выше 15.0 В – на перезаряд. При несоответствии нормативам проверьте натяжение ремня генератора, состояние клемм и проводки.
Важно: Замеры проводите при исправном аккумуляторе. Просадка напряжения под нагрузкой более чем на 0.5 В от номинала требует диагностики регулятора напряжения и диодного моста.
Диагностика состояния диодного моста
Диодный мост генератора ВАЗ-21214 преобразует переменный ток статора в постоянный для бортовой сети. Неисправности в его работе приводят к недозаряду АКБ, мерцанию фар или полному отказу генератора. Основные причины поломок – перегрев, короткое замыкание или обрыв диодов из-за старения, вибрации или попадания влаги.
Диагностика выполняется при отключенном генераторе и снятой задней крышке. Обязательно отсоедините аккумулятор перед началом работ. Для проверки потребуется мультиметр в режиме прозвонки диодов или измерения сопротивления (шкала 1-2 кОм).
Методы проверки
- Визуальный осмотр:
- Трещины или сколы на корпусе диодов
- Потемнение текстолита платы или контактов
- Наличие следов оплавления припоев
- Прозвонка мультиметром:
- Проверка каждого диода в двух направлениях
- Исправный диод: проводит ток только в одну сторону (0,4-0,7 Ом в прямом направлении, ∞ – в обратном)
- Обрыв: ∞ в обоих направлениях
- Пробой: низкое сопротивление в обоих направлениях
| Показания мультиметра | Диагноз | Последствия для генератора |
|---|---|---|
| 0,4-0,7 Ом (прямое) / ∞ (обратное) | Исправен | Корректная работа |
| ∞ в обоих направлениях | Обрыв | Падение напряжения на 1-2 В, мерцание ламп |
| Менее 5 Ом в обоих направлениях | Пробой | Перегрев, утечка тока, кипение АКБ |
При обнаружении хотя бы одного неисправного диода заменяется весь мост в сборе. Проверьте контактные площадки на отсутствие межпластинных замыканий. После установки нового узла выполните тест генератора под нагрузкой: при 3000 об/мин ток отдачи должен составлять не менее 55А.
Проверка изоляции обмоток на пробой
Проверка изоляции обмоток генератора ВАЗ-21214 на пробой является критически важной процедурой при диагностике неисправностей. Она позволяет выявить опасные замыкания между обмотками и "массой", которые могут привести к полному отказу генератора, короткому замыканию в бортовой сети или возгоранию. Данная проверка выполняется при визуальном обнаружении повреждений обмоток или косвенных признаках пробоя.
Для корректной диагностики требуется снятие генератора с автомобиля и отсоединение регулятора напряжения. Используется мегомметр или мультиметр в режиме измерения сопротивления с высоким пределом (не менее 20 МОм). Все проверки проводятся только на "холодном" генераторе после очистки контактных площадок от загрязнений.
Последовательность проверки
- Подготовка оборудования: Убедитесь в исправности измерительного прибора и целостности щупов. Настройте мегомметр на напряжение 500 В.
- Проверка статора:
- Один щуп подключите к корпусу статора ("массе"), второй – поочерёдно к каждому выводу обмотки.
- Исправная изоляция: показания ≥ 20 МОм (бесконечность на аналоговом тестере).
- Пробой: показания близки к 0 Ом или резко снижаются при прогреве.
- Проверка ротора:
- Один щуп зафиксируйте на валу ротора, второй – на контактном кольце.
- Исправная изоляция: сопротивление > 10 МОм.
- Пробой: стабильное низкое сопротивление (менее 1 МОм).
- Контроль между обмотками: Проверьте сопротивление между соседними выводами статора. Значение должно быть одинаковым (±5%), резкие отклонения указывают на межвитковое замыкание.
Важно: При обнаружении пробоя изоляции любой обмотки генератор подлежит замене или профессиональному ремонту с перемоткой. Эксплуатация с повреждённой изоляцией категорически запрещена из-за риска поражения током и выхода из строя электрооборудования.
Замена генератора ВАЗ-21214: последовательность действий
Перед началом работ подготовьте новый генератор 94.3701 или аналог, соответствующий техническим требованиям. Убедитесь в наличии необходимых инструментов: набор гаечных ключей (на 10, 13, 17), головки с воротком, монтировку и защитные перчатки.
Обязательно отсоедините минусовую клемму аккумулятора для исключения короткого замыкания. Проверьте отсутствие напряжения на силовом проводе генератора контрольной лампой или мультиметром перед демонтажем.
Процедура демонтажа
- Ослабьте гайку крепления генератора к регулировочной планке (ключ на 13).
- Снимите приводной ремень, ослабив центральную гайку натяжителя (ключ на 17) и сдвинув генератор к двигателю.
- Отсоедините электрические разъемы:
- Силовой провод (болт М8 под ключ на 10)
- Колодку возбуждения (нажмите на фиксатор)
- Выкрутите нижний крепежный болт, соединяющий генератор с кронштейном двигателя (ключ на 17).
- Извлеките генератор через верх моторного отсека, манипулируя корпусом для обхода элементов подкапотного пространства.
Монтаж и регулировка
Установите новый генератор на посадочное место, зафиксировав нижний крепежный болт без окончательной затяжки. Подключите электрические разъемы в обратной последовательности, уделяя внимание плотности посадки колодки возбуждения.
Наденьте приводной ремень на шкивы, затем оттяните корпус генератора монтировкой для создания натяжения. Затяните в указанном порядке:
- Гайку регулировочной планки (момент 35–45 Н·м)
- Центральную гайку натяжителя (50–65 Н·м)
- Нижний крепежный болт (65–80 Н·м)
Проверьте прогиб ремня – при усилии 10 кг он должен составлять 6–10 мм на самом длинном участке. Подключите аккумулятор, запустите двигатель и убедитесь в стабильном напряжении 13.6–14.7 В на холостом ходу.
Популярные аналоги и производители генераторов для замены
При замене генератора ВАЗ-21214 (80А) распространённой практикой является установка аналогов от сторонних производителей, которые могут превосходить оригинал по надёжности, стоимости или доступности. Основные параметры для подбора – номинальный ток (80А), крепёжная схема, тип шкива и разъёма регулятора напряжения.
Ключевыми критериями выбора остаются соответствие электрическим характеристикам (14В, 80А), совместимость с бортовой сетью, а также физические габариты и способ крепления. Многие аналоги предлагают улучшенную защиту от влаги и пыли или усиленные подшипники.
Ведущие производители
- Оригинал: Заводы АТЭ (Автотракторное электрооборудование) и LKAR (Людиновокабель).

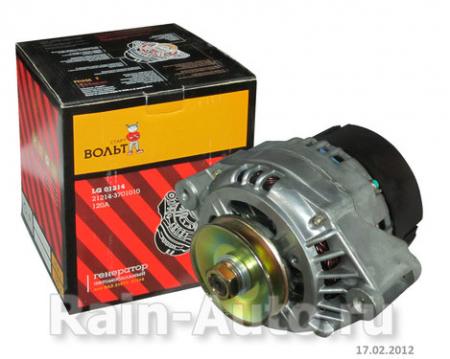

- Российские бренды: KZATE (Казань), «Прамо» (Раменское), «СтартВОЛЬТ».
- Международные аналоги: Bosch (Германия), Valeo (Франция), Magneton (Чехия).
| Модель аналога | Производитель | Особенности |
|---|---|---|
| ГГ221.3701-80 | KZATE | Усиленный корпус, медные втулки |
| 5102.3771 | Прамо | Термостойкая изоляция |
| 0 986 041 560 | Bosch | Ресурс до 200 тыс. км |
| MAG-1.113 | Magneton | Пылезащищённый диодный мост |
Важные нюансы замены:
- Регулятор напряжения должен соответствовать типу генератора («шоколадка» или «таблетка»).
- Требуется проверка совпадения крепёжных лап и расстояния до шкива.
- Рекомендуется замена приводного ремня при установке нового генератора.
Список источников
Информация о генераторе ВАЗ-21214 требует опоры на технически точные и авторитетные материалы. Для подготовки статьи были отобраны источники, содержащие официальные спецификации и детальные описания компонентов.
Следующий перечень включает документацию производителя, специализированные руководства и профильные технические издания. Указанные материалы обеспечивают достоверность данных об устройстве, параметрах и особенностях эксплуатации узла.
Основные использованные материалы
- Официальное руководство по ремонту и техническому обслуживанию ВАЗ-2121, ВАЗ-21213, ВАЗ-21214 (издательство "Третий Рим")
- Каталог деталей и сборочных единиц (КД) автомобиля ВАЗ-21214 (АвтоВАЗ)
- Технические условия (ТУ) и паспорта на генераторные установки 94.3701 производства ЗАО "Прамо-Электромаш"
- Справочник по электрооборудованию отечественных автомобилей (разделы по системам зарядки LADA 4x4)
- Статьи из специализированных журналов: "За рулём", "Авторевю" (технические анализы и обзоры компонентов)
- Методические рекомендации по диагностике неисправностей генераторов в учебных пособиях автомобильных техникумов
- Технические отчёты испытательных полигонов АвтоВАЗа по надёжности электрооборудования
