Герметичные разъемы - где используют и как выбрать

Статья обновлена: 18.08.2025

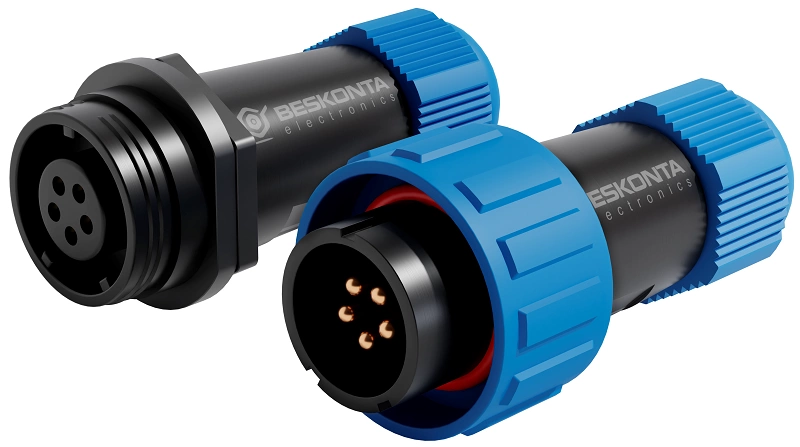

Герметичные разъемы обеспечивают надежную защиту электронных компонентов от влаги, пыли, агрессивных сред и механических повреждений.

Их применение критично в морской технике, промышленной автоматике, медицинском оборудовании, транспортных системах и уличных устройствах, где стандартные соединители выходят из строя.

Правильный выбор герметичного разъема определяет безопасность, долговечность и бесперебойность работы электронных систем в экстремальных условиях.

Ключевые характеристики для подбора: IP-код, климатическое исполнение, материал корпуса

Степень защиты IP (Ingress Protection) является основным критерием при выборе герметичного разъема. Этот международный стандарт классифицирует уровень защиты оболочки от проникновения твердых предметов и жидкости. Первая цифра кода обозначает защиту от пыли и механических частиц (шкала 0-6), вторая – от влаги (шкала 0-9K).

Климатическое исполнение определяет устойчивость разъема к температурным перепадам, влажности, солнечной радиации и другим атмосферным факторам. Материал корпуса напрямую влияет на механическую прочность, коррозионную стойкость, температурный диапазон эксплуатации и массу изделия.

Детализация параметров

Характеристика	Ключевые аспекты	Типичные значения/материалы
IP-код	Защита от твёрдых тел и воды	IP67 (погружение до 1м), IP68 (глубокое погружение), IP69K (пароструйная очистка)
Климатическое исполнение	Соответствие стандартам ГОСТ/ISO	У (умеренный), УХЛ (умеренно-холодный), Т (тропический), ОМ (всеклиматический)
Материал корпуса	Термостойкость, вес, ЭМС-совместимость	Нержавеющая сталь (-60°C...+250°C), Алюминий (-50°C...+150°C), Технополимеры (-40°C...+125°C)

Критерии выбора IP-кода:
1. Для помещений: IP44 (от брызг)
2. Уличное применение: IP65/IP66 (пыле- и струезащищённые)
3. Подводные системы: IP68/IP69K
Климатические стандарты:
- ГОСТ 15150: категории размещения (1 – открытое пространство, 4 – помещения с ИВ)
- IEC 60529: универсальные климатические классы (С1-С5 для коррозионной стойкости)
Выбор материала:
- Химически агрессивные среды: нержавеющая сталь AISI 316L
- Облегчённые конструкции: анодированный алюминий
- Бюджетные решения: стеклонаполненный полиамид (PA66 GF)

Типы кабельных вводов: резьбовые, фланцевые, проходные для щитов

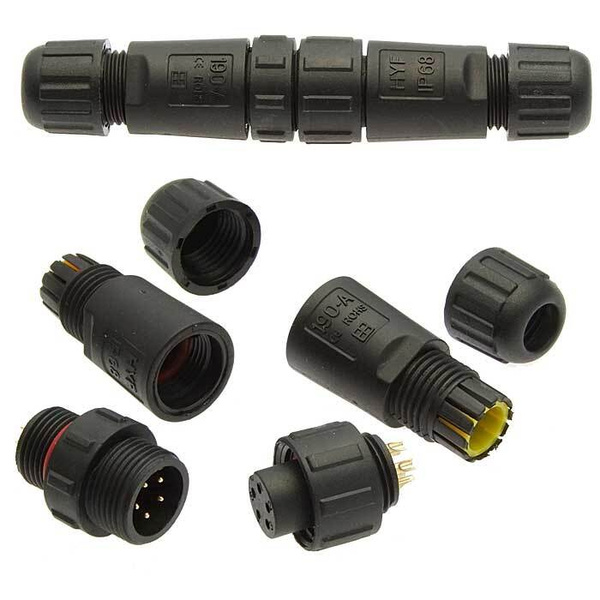

Резьбовые кабельные вводы являются наиболее распространенным типом. Они оснащены наружной или внутренней резьбой, позволяющей вкручивать их непосредственно в стандартное резьбовое отверстие на корпусе оборудования или монтажной панели. Такая конструкция обеспечивает надежное механическое крепление и герметизацию за счет уплотнительных колец или конусных сальников, обжимающих кабель при затяжке.

Фланцевые кабельные вводы предназначены для монтажа на гладкие поверхности (стенки шкафов, корпусов машин, емкостей), где отсутствует резьбовое отверстие. Крепление осуществляется через фланец с отверстиями под болты или шпильки. Уплотнение достигается прокладкой между фланцем ввода и поверхностью монтажа. Этот тип подходит для ввода нескольких кабелей через одну монтажную пластину и обеспечивает высокую степень защиты от вибраций.

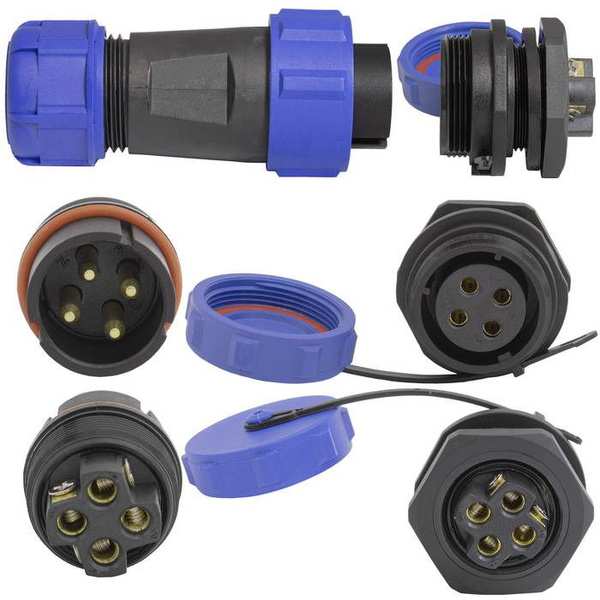

Проходные вводы для щитов и шкафов

Проходные кабельные вводы специально разработаны для установки в стенки электротехнических щитов, шкафов управления, пультов и распределительных коробок. Их ключевые особенности:

Быстрый монтаж: Часто устанавливаются в стандартные круглые или профильные монтажные отверстия.
Универсальность: Могут быть резиновыми (сальникового типа для обжатия кабеля) или пластиковыми (резьбовыми или защелкивающимися).
Защита кабеля: Предотвращают перетирание об острые кромки отверстия и обеспечивают IP-защиту корпуса.

Критерии выбора типа кабельного ввода включают:

Тип и материал корпуса оборудования (наличие резьбы, толщина стенки, материал).
Количество и диаметр кабелей (одиночный кабель, пучок, гибкий/жесткий кабель).
Требуемая степень защиты (IP) и условия эксплуатации (давление, температура, химическая среда, вибрация).
Необходимость экранирования (металлические вводы могут обеспечивать соединение оплетки кабеля с корпусом).

Монтаж на объекте: герметизация при установке в корпуса оборудования

Правильный монтаж герметичного разъема в корпус оборудования является критически важным этапом для обеспечения заявленных производителем характеристик защиты от влаги, пыли и других внешних воздействий. Нарушение технологии установки сводит на нет все преимущества самого разъема и ставит под угрозу работоспособность всего устройства.

Процесс монтажа требует тщательной подготовки поверхностей, аккуратного обращения с уплотнительными элементами и строгого соблюдения рекомендованных производителем усилий затяжки крепежа. Использование неподходящего инструмента или чрезмерное усилие может повредить как разъем, так и корпус.

Ключевые этапы монтажа и герметизации

Для достижения надежной герметизации необходимо последовательно выполнить следующие шаги:

Подготовка поверхности корпуса: Тщательно очистить место установки (отверстие, посадочную площадку) от грязи, пыли, масла, старой краски или герметика. Обезжирить поверхность рекомендованным производителем растворителем. Убедиться в отсутствии заусенцев, вмятин или коррозии, которые могут нарушить прилегание уплотнения.

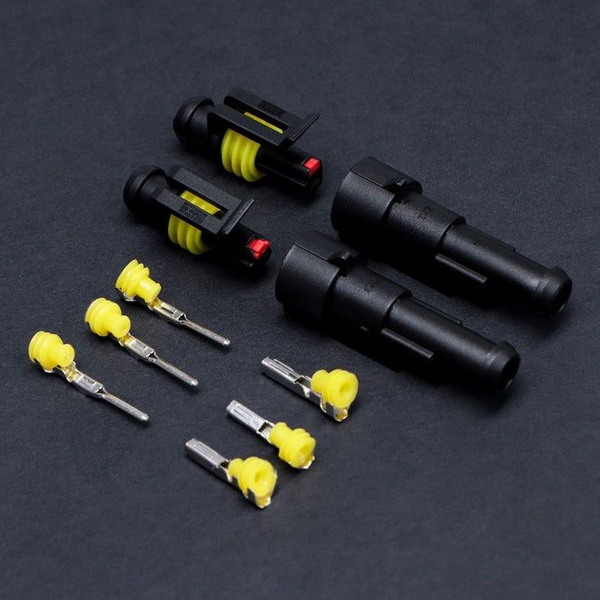

Установка уплотнительной прокладки/кольца: Проверить состояние уплотнительного элемента (резиновое кольцо, прокладка, форма). Убедиться в отсутствии перекручиваний, надрывов или потертостей. Аккуратно установить уплотнение в предназначенную для него канавку на разъеме или на посадочной поверхности корпуса. Никогда не растягивайте уплотнительное кольцо чрезмерно.
Установка разъема в отверстие: Аккуратно вставить разъем в подготовленное отверстие корпуса, следя за тем, чтобы уплотнительный элемент не сместился и не был зажат неровно. Избегайте перекосов. При необходимости используйте направляющие или временные фиксаторы.
Затяжка крепежных элементов:
- Используйте только рекомендованный производителем тип и размер крепежа (гайки, болты, шайбы).
- Применяйте динамометрический ключ для соблюдения точного момента затяжки.
- Затягивайте крепеж равномерно, по диагонали или крест-накрест (если крепежных точек несколько), избегая перекоса разъема относительно корпуса.

Типовой размер резьбы крепежа (мм)	Рекомендуемый момент затяжки (Н*м)	Примечание
M3	0.5 - 1.0	Требуется особая осторожность
M4	1.2 - 1.8
M5	2.0 - 3.0	Наиболее распространен
M6	4.0 - 6.0

Важно: Данные в таблице являются ориентировочными. Всегда сверяйтесь с технической документацией на конкретный разъем и корпус!

Контроль герметичности: После монтажа настоятельно рекомендуется провести испытание на герметичность (например, методом погружения, воздушным тестом под давлением/вакуумом или с помощью течеискателя), особенно для оборудования, работающего в жестких условиях. Это единственный надежный способ проверить качество установки до ввода устройства в эксплуатацию.

Типичные ошибки при монтаже, приводящие к потере герметичности: недостаточная очистка поверхностей, повреждение или отсутствие уплотнительного кольца, перекос разъема при установке, неравномерная или недостаточная/избыточная затяжка крепежа, использование неподходящего или некачественного крепежа, игнорирование необходимости контроля герметичности после установки. Строгое соблюдение технологии монтажа – залог долговечной и надежной работы оборудования.

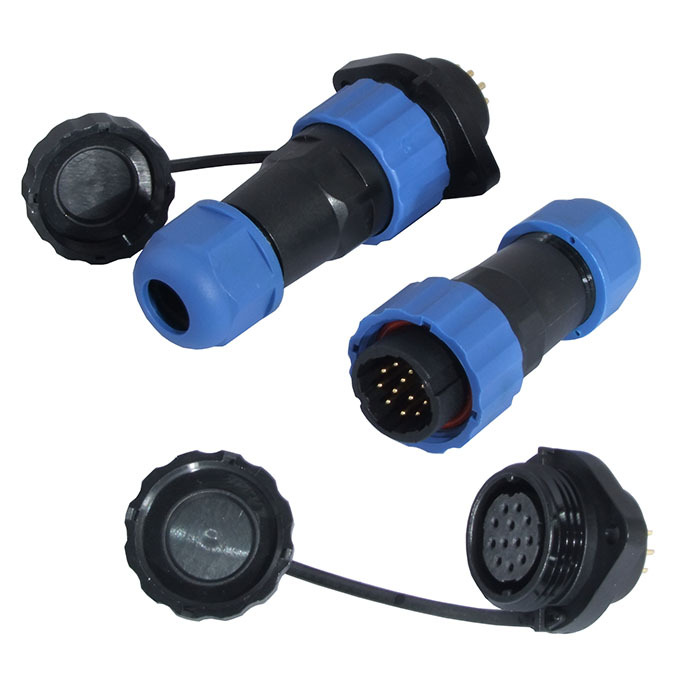

Сравнение по сферам: морская электроника, промышленные сети, уличные светильники

Герметичные разъемы обеспечивают защиту от экстремальных воздействий в каждой сфере, но требования к ним существенно различаются. Ключевыми факторами являются уровень влаго- и пылезащиты (IP), стойкость к агрессивным средам, механическая прочность и температурный диапазон.

Выбор конкретного решения определяется спецификой эксплуатации: от постоянного контакта с соленой водой до вибраций в производственных цехах или ультрафиолетового излучения на открытом воздухе. Неверный подбор разъема ведет к коррозии, коротким замыканиям и преждевременному выходу оборудования из строя.

Ключевые особенности для различных сфер

Критерий	Морская электроника	Промышленные сети	Уличные светильники
Основные угрозы	Соленая вода, высокая влажность, коррозия, биологическое обрастание	Промышленная пыль, вибрации, масла, химические агенты	Атмосферные осадки, УФ-излучение, перепады температур (-40°C...+70°C)
Требуемый класс защиты	IP68/IP69K (погружение под давлением)	IP65/IP67 (защита от пыли и струй воды)	IP65/IP66 (защита от сильных струй воды)
Критичные свойства	Материалы: нерж. сталь AISI 316, бронза Катодная защита от электрокоррозии Спецпокрытия контактов	Вибратоустойчивость (стандарты IEC 60068) Химстойкость к маслам и растворителям Экранирование от ЭМ-помех	УФ-стабильность корпусов (поликарбонат, термопласты) Термостойкие уплотнения (EPDM, силикон) Защита от конденсата
Типовые стандарты	MIL-DTL-5015, EN 2997, ГОСТ 14254	IEC 61076, M12/M8 по EN 61984	IEC 60309, Zhaga Book 18, ГОСТ 21962
Дополнительные требования	Защита от гальванических пар, тесты солевым туманом (ISO 9227)	Стойкость к механическим ударам (IK08-IK10)	Антивандальное исполнение, простота обслуживания

Список источников

При подготовке материалов о герметичных разъемах использовались специализированные технические документы и отраслевые издания. Основное внимание уделялось актуальным стандартам, спецификациям производителей и практическим руководствам по применению.

Ниже представлен перечень ключевых источников, содержащих детальную информацию о классификации, эксплуатационных требованиях и критериях выбора герметичных соединительных компонентов. Все материалы доступны в открытом доступе или через профессиональные базы данных.

Перечень использованных материалов

Международный стандарт IEC 60529: Степени защиты, обеспечиваемые оболочками (IP-код)
ГОСТ 14254-2015: Защита оборудования оболочками. Классификация
Технические каталоги ведущих производителей (TE Connectivity, Amphenol, Molex, ITT Cannon)
Отраслевые руководства MIL-STD-810: Методы испытаний для оценки воздействия внешних факторов
Сборник статей "Электротехнические компоненты для экстремальных сред" (Издательство Энергоатом)
Журнал "Электронные компоненты": Спецвыпуск по промышленным соединителям (2023)
Научные публикации конференций IEEE по вопросам надежности электронных систем
Технические отчеты NEMA VE 1: Стандарты для корпусов электрического оборудования
