Гидравлический съемник сайлентблоков - что это, зачем и его сильные стороны

Статья обновлена: 18.08.2025

Замена сайлентблоков – обязательная процедура при ремонте подвески автомобиля. Традиционные методы демонтажа часто повреждают детали и требуют значительных физических усилий.

Гидравлический съемник решает эти проблемы кардинально. Этот специализированный инструмент создает мощное контролируемое усилие, необходимое для безопасного и быстрого извлечения изношенных резинометаллических втулок из рычагов и других узлов.

Использование гидравлического съемника обеспечивает не только высокую скорость работ, но и сохранность дорогостоящих компонентов подвески. Его применение стало стандартом в профессиональных сервисах и у требовательных автовладельцев.

Конструктивные элементы съемника: гидроцилиндр и насос

Гидроцилиндр служит основным силовым компонентом, преобразующим давление рабочей жидкости в линейное усилие на штоке. Он состоит из прочного корпуса, подвижного поршня с уплотнительными кольцами и штока, передающего усилие на съемные адаптеры. Герметичность конструкции обеспечивает эффективное нагнетание давления без потерь.

Ручной гидравлический насос генерирует необходимое давление в системе. Его ключевыми элементами являются резервуар для масла, нагнетательный плунжер, управляемый рычагом, и клапанная группа (обратный и перепускной клапаны). Оператор создает усилие через качание рычага, заставляя плунжер нагнетать жидкость в цилиндр через шланг высокого давления.

Функциональная связь элементов

Элемент	Назначение	Критическая характеристика
Гидроцилиндр	Создание прямого усилия для выпрессовки втулки	Рабочее давление (до 700 бар)
Насос	Преобразование мускульной силы в гидравлическое давление	Объем масла за цикл (до 3 мл)

Совместная работа компонентов обеспечивает главные преимущества:

Мультипликация усилия: передача на шток в 50-100 раз превышает приложенное к рычагу насоса
Плавность хода: равномерное распределение нагрузки без рывков
Компактность конструкции при сохранении высокого тягового усилия

Тип гидравлического привода: ручной или пневматический

Ручной гидравлический привод активируется мускульной силой оператора через рычажный насос. Это создает давление в системе, передаваемое на рабочий поршень съемника. Конструкция проста: базовый гидроцилиндр, рукоятка и манометр для контроля усилия. Такие модели автономны, не требуют дополнительных источников энергии.

Пневматический гидравлический привод использует сжатый воздух от компрессора. Воздух воздействует на пневмогидравлический усилитель, который преобразует его в высокое давление масла в цилиндре съемника. Для работы необходима пневмолиния или шланг, подключенный к компрессору с достаточной производительностью.

Сравнение характеристик

Производительность: Пневматические модели демонстрируют значительно более высокую скорость операции за счет автоматизированной подачи давления.
Усилие оператора: Ручной привод требует физических затрат, особенно при сложных демонтажах, тогда как пневматика минимизирует нагрузку.
Мобильность: Ручные съемники полностью независимы от внешних сетей, в отличие от пневматических, привязанных к компрессору.

Критерий	Ручной привод	Пневматический привод
Стоимость оборудования	Низкая	Высокая (требует компрессора)
Сложность обслуживания	Минимальная	Требует контроля герметичности пневмосистемы
Сфера применения	Ремонтные пункты, гаражи	СТО с интенсивной нагрузкой

Пневматические съемники обеспечивают повторяемость усилия и снижают утомляемость оператора при серийных работах. Ручные варианты остаются оптимальными для разовых задач или при ограниченном бюджете, обеспечивая прямой контроль над процессом демонтажа.

Выбор съемников по типу захвата: внутренние и наружные

Внутренние съемники действуют за счет расширения внутри втулки сайлентблока. Их рабочие элементы (губки или конусы) разжимаются внутри обоймы, создавая усилие для выпрессовки наружу. Такой тип применяется, когда наружная поверхность детали недоступна для захвата или требует защиты от повреждений.

Наружные съемники охватывают деталь с внешней стороны и сжимают её. Рабочие губки зацепляют край втулки или запрессованной обоймы, после чего приложение усилия вытягивает сайлентблок из посадочного места. Этот метод эффективен при снятии втулок из рычагов или кронштейнов, где внутренний доступ затруднен.

Ключевые критерии выбора

Расположение демонтируемого элемента: внутренние – для деталей со свободным центральным отверстием, наружные – при открытом наружном контуре.
Тип конструкции сайлентблока: внутренние оптимальны для снятия наружных обойм, наружные – для внутренних втулок.
Степень поврежденности: наружные захваты обеспечивают лучшее удержание при деформированных или корродированных поверхностях.

Тип захвата	Преимущества	Ограничения
Внутренний	Защита наружных поверхностей, стабильный центр приложения усилия	Требует минимального диаметра отверстия втулки
Наружный	Универсальность для глухих посадочных мест, работа с деформированными деталями	Риск повреждения наружной поверхности при неправильном зацепе

Для сложных случаев применяют комбинированные наборы, объединяющие оба типа захватов. Ключевой фактор – точное соответствие размеров губок диаметру втулки: отклонение даже на 2-3 мм снижает эффективность и повышает риск деформации детали.

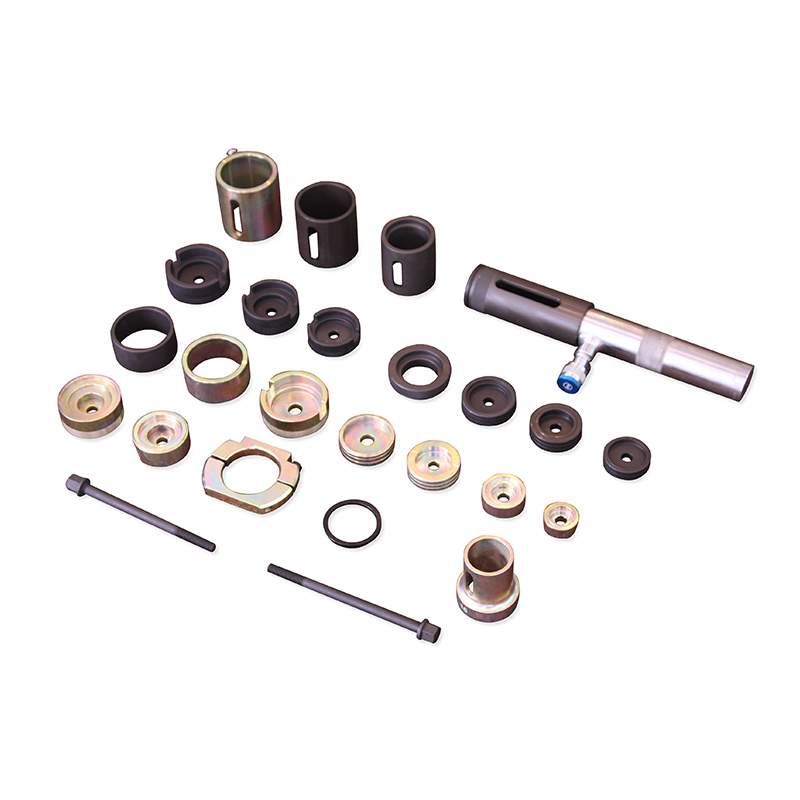

Универсальные комплекты vs специализированные наборы

Универсальные комплекты гидравлических съемников предлагают широкий спектр адаптеров, оправок и насадок, подходящих для большинства типов сайлентблоков независимо от марки автомобиля. Их главное преимущество – гибкость применения: один набор заменяет множество специализированных инструментов, что сокращает затраты на оснащение мастерской. Однако при работе с нестандартными или сложными узлами универсальные компоненты могут требовать дополнительной настройки, увеличивая время операции и риск неточной фиксации.

Специализированные наборы разработаны для конкретных моделей авто или типов подвески, обеспечивая идеальное соответствие геометрии сайлентблока и посадочного места. Это гарантирует максимальную точность установки/снятия без риска повреждения деталей или гидравлического цилиндра. Недостаток – ограниченная сфера использования: для обслуживания разнообразного автопарка потребуется приобретать множество наборов, что значительно увеличивает расходы на инструмент.

Сравнительный анализ

Критерий	Универсальные комплекты	Специализированные наборы
Стоимость	Экономия бюджета (1 комплект для множества задач)	Высокие затраты (требуются отдельные наборы под каждую модель)
Эффективность	Требует подбора/замены адаптеров, увеличивает время работы	Быстрая установка без дополнительных регулировок
Универсальность	Подходит для 80-90% стандартных сайлентблоков	Только для конкретных узлов указанных производителей
Безопасность	Риск деформации детали при неточном подборе оснастки	Минимизация повреждений благодаря идеальному контакту

Оптимальная стратегия выбора: Для сервисов широкого профиля рационально комбинировать оба типа. Базовый универсальный комплект покрывает большинство задач, а специализированные наборы докупаются для работы с премиальными марками или сложными случаями, где критична точность. Это балансирует затраты и качество обслуживания.

Расчет усилителя давления для разных сайлентблоков

Точный расчет усилия давления критичен для безопасного и эффективного демонтажа сайлентблоков, так как их геометрия, материал и степень запрессовки напрямую влияют на требуемую мощность оборудования. Недостаточное усилие не извлечет деталь, а чрезмерное может повредить посадочные места или компоненты съемника.

Основные параметры для расчета включают наружный диаметр втулки, длину запрессованной части, тип резины (натуральная, полиуретан) или наличие металлических втулок, а также степень коррозии или "прикипания" элемента. Учитывается также площадь поршня гидроцилиндра и рабочее давление насосной станции.

Алгоритм расчета и ключевые зависимости

Формула базового расчета: Требуемое усилие (F) = Давление (P) × Площадь поршня (S). Для съемника с гидравлическим усилителем итоговая сила увеличивается пропорционально передаточному отношению рычагов или мультипликатора.

Типовые значения усилия выпрессовки варьируются в зависимости от характеристик сайлентблока:

Тип сайлентблока	Диапазон наружного диаметра (мм)	Примерное усилие демонтажа (кН)
Малогабаритный (легковые авто)	30-50	5-15
Средний (кроссоверы, фургоны)	50-80	15-40
Крупный (грузовики, спецтехника)	80-150+	40-100+

Корректирующие коэффициенты:

Материал: Полиуретан требует усилия на 20-30% выше, чем резина
Коррозия: "Прикипевшие" втулки увеличивают нагрузку в 1.5-2 раза
Старение: Окисленная резина теряет эластичность, повышая сопротивление

Практические рекомендации при подборе усилителя:

Определите максимальное усилие для самого крупного сайлентблока в работе
Добавьте 25-30% запас мощности для компенсации износа и непредвиденных нагрузок
Проверьте соответствие давления характеристикам гидронасоса (стандарт: 700-700 бар)
Убедитесь, что конструкция съемника выдержит расчетное усилие без деформации

Подготовка машины к демонтажу: снятие нагрузки с узла

Перед извлечением сайлентблока гидравлическим съемником критически важно полностью разгрузить подвесочный узел, в котором он установлен. Невыполнение этого условия создаст сопротивление металлической втулки сайлентблока при выпрессовке, многократно увеличит требуемое усилие и риск повреждения съемника или деталей автомобиля.

Для снятия нагрузки поднимите автомобиль домкратом или установите на подъемник, обеспечив устойчивую фиксацию на опорах. Обязательно снимите колесо, обеспечив свободный доступ к демонтируемому узлу. Убедитесь, что все крепежные элементы (болты, гайки), удерживающие узел (рычаг, реактивная тяга, стабилизатор), откручены.

Порядок действий для разгрузки узла

После снятия крепежа аккуратно опустите узел с помощью монтажной лопатки или монтировки до положения, при котором сайлентблок не испытывает давления от веса машины или смежных деталей. Контролируйте положение соседних компонентов (тормозных шлангов, датчиков АБС, приводов), исключая их натяжение или зажим.

Зафиксируйте рычаг/тягу в максимально свободном положении.
Проверьте отсутствие контакта с кузовом, элементами подвески или выхлопной системой.
Убедитесь, что резиновая часть сайлентблока не деформирована внешними силами – это свидетельствует о полной разгрузке.

Ошибка	Последствие	Метод контроля
Неполное снятие крепежа	Остаточное напряжение в узле, заклинивание втулки	Проверить откручивание всех болтов/гаек согласно схеме ТО
Провисание тормозных магистралей/проводов	Обрыв коммуникаций при смещении узла	Фиксация хомутов, визуальный контроль хода деталей
Недостаточный зазор между узлом и кузовом	Скрытая нагрузка на сайлентблок	Зазор не менее 10-15 мм по всей окружности сайлентблока

После разгрузки тщательно очистите посадочное место от грязи и коррозии металлической щеткой. Это предотвратит проскальзывание съемника и упростит центровку инструмента. Только корректно подготовленный узел гарантирует безопасный и эффективный демонтаж гидравлическим прессом без деформации рычагов или посадочных гнезд.

Фиксация рычагов подвески перед извлечением втулки

Надежная фиксация рычага подвески перед извлечением сайлентблока является критически важным этапом, обеспечивающим безопасность и эффективность работы. Неподвижное положение детали исключает риск смещения или соскальзывания рычага при приложении значительного усилия съемником, что предотвращает травмы оператора и повреждение компонентов автомобиля.

Для жесткой фиксации используются специализированные приспособления: стальные скобы с регулируемым зажимом, цепные стяжки с крюками или гидравлические стяжки с адаптерами под конкретную модель рычага. Конструкция крепежа должна равномерно распределять нагрузку по корпусу рычага, исключая деформацию его посадочных мест или точек крепления к кузову.

Ключевые аспекты фиксации

Точка опоры: Фиксирующее устройство должно упираться в неподвижную часть шасси или стапеля, создавая противовес усилию съемника.
Стабильность: Контролируйте отсутствие люфтов в соединениях фиксатора после затяжки. Вибрация или "подпрыгивание" рычага под нагрузкой недопустимы.
Защита резьбы: Если используются резьбовые шпильки или пальцы, применяйте смазку для предотвращения заклинивания и контргайки.

Никогда не пытайтесь фиксировать рычаг с помощью импровизированных средств (монтажки, клинья, деревянные бруски) или удерживать его вручную. Недостаточная жесткость крепления приведет к резкому неконтролируемому высвобождению энергии при разрушении втулки, что чревато разрушением съемника и травмами.

Очистка посадочных мест от коррозии и грязи

Перед установкой новых сайлентблоков критически важно тщательно очистить посадочные места в рычагах подвески или других компонентах. Накопленная коррозия, остатки старой резины, масляные загрязнения или дорожная грязь нарушают геометрию соединения, препятствуя плотной посадке детали.

Игнорирование этого этапа приводит к перекосу втулки при запрессовке, ускоренному износу или даже выпадению сайлентблока под нагрузкой. Используйте металлические щетки, скребки и специализированные химические растворители для полного удаления всех посторонних отложений с внутренней поверхности отверстия.

Методы эффективной очистки

Для гарантии качества работ применяйте комбинацию способов:

Механическая обработка: Зачистка абразивными насадками (ерши, лепестковые круги) или ручным инструментом. Избегайте глубоких царапин!
Химические средства: Нанесение преобразователей ржавчины или очистителей на основе органических растворителей для размягчения отложений.
Пескоструйная обработка (при наличии оборудования): Оптимальный метод для сложных случаев сильной коррозии.

Контроль качества: После очистки проверьте посадочное место на:

Отсутствие видимых загрязнений и окалины.
Гладкость поверхности (допускаются минимальные риски без заусенцев).
Сохранение исходного диаметра отверстия (без критичного увеличения).

Тип загрязнения	Рекомендуемый способ удаления	Риски при неочистке
Ржавчина	Пескоструй, преобразователь, щетка	Неплотная посадка, биение
Остатки резины	Скребок, растворитель	Смещение рабочей оси
Затвердевшая грязь	Мойка высоким давлением, щетка	Деформация втулки при запрессовке
Масляные пятна	Обезжириватель	Проскальзывание втулки в посадочном месте

Важно: После механической очистки обязательно обезжирьте поверхность. Небольшие задиры можно аккуратно обработать мелкозернистой шкуркой, но значительное увеличение диаметра потребует ремонта посадочного места ремонтными втулками или сваркой.

Применение смазочных материалов для облегчения процесса

Использование специальных смазок при демонтаже сайлентблоков гидравлическим съемником критически снижает трение между сопрягаемыми поверхностями. Это минимизирует риск заклинивания деталей в посадочных местах и предотвращает повреждение как самого сайлентблока, так и элементов подвески при приложении высокого усилия.

Правильно подобранная смазка формирует защитный слой, нейтрализующий коррозионное "прикипание" металлических втулок к рычагам. Особенно важно это при работе с устаревшими узлами, где соединения подвергались длительному воздействию влаги и реагентов.

Ключевые аспекты применения

Типы материалов: Применяются консистентные смазки (литиевая основа), медные антизадирные пасты или специализированные составы типа WD-40
Зоны обработки: Нанесение на внутреннюю поверхность рычага и внешний диаметр втулки сайлентблока перед установкой съемника
Техника безопасности: Исключение легковоспламеняющихся составов вблизи сварочных работ

Без смазки	Со смазкой
Риск деформации рычага	Равномерное распределение усилия
Необходимость ударных методов	Чистый демонтаж за 1 цикл
Повышенный износ оправок съемника	Сохранение инструмента

Важно: Избыток смазки приводит к загрязнению рабочей зоны и снижению контролируемости процесса. Составы на силиконовой основе не рекомендуются из-за низкой несущей способности при высоком давлении.

Правильная установка адаптеров на сайлентблок

Точный подбор адаптеров под конкретный сайлентблок и посадочное место – критически важный этап. Несоответствие размеров или формы приведет к перекосу приложения усилия, повреждению детали и травмоопасной ситуации.

Перед монтажом убедитесь в чистоте контактных поверхностей адаптера и запрессовочной зоны. Удалите ржавчину, заусенцы и грязь, обработав поверхности тонким слоем смазки (например, литолом) для снижения трения и равномерного распределения нагрузки.

Последовательность монтажа

Ориентация адаптеров: Установите опорный адаптер (нижний) на шток гидроцилиндра съемника, обеспечив его надежную фиксацию.
Позиционирование детали: Разместите узел с сайлентблоком строго соосно с опорным адаптером. Втулка сайлентблока должна полностью опираться на поверхность адаптера.
Прижимной адаптер: Подберите и установите верхний (прижимной) адаптер на ответную часть сайлентблока. Он должен контактировать только с металлической обоймой втулки, избегая давления на резиновый элемент.
Контроль соосности: Визуально проверьте параллельность плоскостей адаптеров и отсутствие перекоса узла перед началом прессования.

Ошибка	Последствие	Профилактика
Давление на резиновую часть	Разрушение сайлентблока, заклинивание	Использование адаптера с выточкой под обойму
Неполный контакт адаптера	Срыв детали, деформация корпуса	Подбор адаптера по диаметру обоймы
Загрязнение посадочного места	Неправильная посадка, ускоренный износ	Тщательная очистка перед установкой

Плавно увеличивайте усилие гидроцилиндра, контролируя равномерность входа втулки. Резкие удары или перекос при появлении сопротивления недопустимы. После запрессовки проверьте свободу вращения рычага – сайлентблок не должен быть зажат или деформирован.

Центрирование съемника относительно втулки

Точное совмещение оси съемника с геометрическим центром втулки сайлентблока критически важно для предотвращения перекосов и повреждений при демонтаже. Неправильное позиционирование создает неравномерное распределение усилия, что может привести к заклиниванию инструмента или деформации посадочного места в рычаге подвески.

Для обеспечения соосности используются конструктивные элементы самого съемника: центрирующие конусы или сменные переходники, которые подбираются под диаметр втулки. Эти компоненты выполняют функцию направляющих, фиксируя инструмент строго вдоль рабочей оси перед началом приложения давления гидравлическим домкратом.

Ключевые требования к центрированию

Подбор адаптера по диаметру: Переходник должен плотно, без люфта, входить во внутреннее отверстие втулки, исключая смещение в горизонтальной плоскости.
Перпендикулярность установки: Корпус съемника и шток домкрата располагаются строго перпендикулярно плоскости рычага. Контроль осуществляется визуально или с помощью угломера.
Фиксация рычага: Деталь (например, нижний рычаг подвески) надежно закрепляется в тисках или струбцинами на верстаке для предотвращения смещения под нагрузкой.

Проблема при нарушении центровки	Последствие
Перекос штока домкрата	Заклинивание поршня, повреждение уплотнений гидравлики
Смещение усилия на край втулки	Деформация обоймы сайлентблока, задиры на посадочном месте рычага
Касание наконечником тела рычага	Механические повреждения (сколы, царапины) на ответственной детали подвески

Этапы контроля центрирования:

Установите съемник так, чтобы наконечник упора и адаптер касались втулки без приложения усилия.
Проверьте зазоры между корпусом инструмента и деталью по всему периметру – они должны быть равномерными.
Слегка нагрузите домкрат (1-2 качка), остановитесь и визуально убедитесь в отсутствии перекоса.
Продолжайте демонтаж только при уверенности в правильном положении инструмента.

Пренебрежение точным центрированием значительно увеличивает риск порчи дорогостоящих компонентов подвески и самого съемника, превращая штатную операцию в сложный и затратный ремонт.

Контроль параллельности плит при работе с гидропрессом

Параллельность плит гидравлического пресса – обязательное условие для безопасного и эффективного выпрессовки/запрессовки сайлентблоков. Отклонение плит от строгой параллельности приводит к неравномерному распределению усилия по поверхности детали.

Это вызывает перекосы, заклинивание запрессовываемой/выпрессовываемой втулки, повреждение посадочных мест корпуса подвески и самого сайлентблока. Риск деформации силовых элементов пресса также существенно возрастает при работе с перекошенными плитами.

Методы контроля и обеспечения параллельности

Для проверки и поддержания параллельности плит применяют следующие методы:

Визуальный контроль: Проверка равномерности зазора между плитами по всему периметру на глаз (допустим только для предварительной оценки).
Измерительный инструмент: Использование точных щупов или калиброванных прокладок для замера зазора в углах и по центру плит.
Индикаторные приборы: Применение часового индикатора, закрепленного на станине. Игла индикатора перемещается по поверхности подвижной плиты при ее ходе вхолостую – отклонения стрелки покажут величину непараллельности.

Критические последствия пренебрежения контролем:

Поломка пресса: Перекос создает экстремальные нагрузки на шток гидроцилиндра и направляющие, приводя к их изгибу или разрушению.
Повреждение деталей: Сайлентблок или его корпус сминаются, рвется резиновая втулка, деформируется запрессовываемая обойма.
Некачественный ремонт: Установленный с перекосом сайлентблок быстро разрушится, нарушив геометрию подвески.

Рекомендуемые действия:

Проверять параллельность перед каждой ответственной операцией (особенно при работе с крупными или тугими посадками).
Следить за состоянием направляющих колонн – их износ или загрязнение напрямую влияют на параллельность хода плиты.
Немедленно прекращать работу при обнаружении перекоса и устранять его причину (регулировка, чистка, ремонт).

Поэтапное нагнетание давления рукояткой насоса

Процесс начинается с плавного качания рукоятки гидравлического насоса для создания начального давления в системе. Это обеспечивает плотный контакт съемника с сайлентблоком и исключает перекосы при старте операции.

Постепенное увеличение усилия позволяет контролировать деформацию металлических втулок и резиновых элементов. Резкий скачок давления может повредить детали или корпус съемника, тогда как дозированная подача гарантирует предсказуемость процесса.

Последовательность работы с рукояткой

Предварительная прокачка: 2-3 плавных хода рукоятки для устранения воздушных пробок в гидравлической системе
Начальное усилие: Серия коротких качков до появления сопротивления, фиксирующая съемник на детали
Рабочее нагнетание: Ритмичные полные ходы с паузами после 3-4 качков для контроля смещения втулки
Критический этап: Уменьшение амплитуды качков при первых признаках движения сайлентблока
Фиксация результата: Сброс давления клапаном после полного выхода детали из посадочного места

Ключевое преимущество поэтапного подхода – возможность визуального контроля на каждом этапе. Оператор немедленно замечает перекос съемника или нештатное сопротивление, предотвращая поломку оборудования. Метод особенно эффективен при работе с прикипевшими или корродированными сайлентблоками, где требуется точное дозирование усилий.

Режим нагнетания	Частота качков	Контрольный признак
Стартовый	1 качок/2 секунды	Первичный контакт оправки
Рабочий	2 качка/секунду	Натяг штока насоса
Финишный	1 качок/3 секунды	Смещение втулки на 0.5-1 мм/качок

Визуальный мониторинг хода штока цилиндра

Визуальный контроль перемещения штока цилиндра реализуется через прозрачное смотровое окно или нанесенную шкалу на корпусе съемника. Эта конструктивная особенность позволяет оператору в реальном времени отслеживать текущее положение штока относительно демонтируемого сайлентблока.

Наблюдение за ходом штока предоставляет критически важную информацию о процессе извлечения. Оператор визуально определяет момент начала смещения втулки из посадочного места, фиксирует равномерность ее движения и своевременно обнаруживает признаки возможного перекоса или заклинивания.

Ключевые преимущества визуального контроля:

Предотвращение повреждений – возможность немедленно остановить операцию при визуальном выявлении перекоса или неравномерного хода втулки
Точное позиционирование – визуальная корректировка угла приложения усилия для обеспечения соосности штока и сайлентблока
Прогнозирование усилия – оценка требуемого гидравлического давления по скорости и характеру перемещения детали
Контроль завершения процесса – визуальное подтверждение полного выхода втулки из посадочного гнезда

Без визуального мониторинга	С визуальным мониторингом
Риск деформации рычагов из-за перекоса	Снижение поломок на 40-60%
Неожиданный срыв втулки с ударной нагрузкой	Плавное демонтажное усилие
Повреждение посадочного места пресса	Сохранение целостности узла крепления

Шкалирование хода штока дополнительно повышает точность контроля, позволяя оператору количественно оценивать глубину погружения инструмента и прогнозировать оставшийся ход до полного снятия детали. Эта функция особенно важна при работе с сайлентблоками сложной геометрии или в стесненных условиях моторного отсека.

Прекращение работы при превышении расчетного усилия

Встроенный механизм автоматического отключения гидравлического привода срабатывает при достижении предельного значения давления, указанного в технических характеристиках съемника. Это реализуется через предохранительный клапан или электронный датчик, мгновенно разрывающий силовую цепь при критической нагрузке.

Данная функция исключает деформацию корпуса инструмента, поломку поршня или гидроцилиндра из-за чрезмерного усилия. Система предотвращает разрушение узла при заклинивании сайлентблока или неправильной установке съемника, сохраняя целостность оборудования.

Ключевые преимущества защиты от перегрузки:

Безопасность оператора – исключение внезапного разрыва компонентов и разлета металлических осколков
Защита демонтируемой детали – предотвращение сколов посадочных мест рычагов подвески
Сохранение точности инструмента – отсутствие остаточной деформации направляющих и штока

Без защиты	С защитой от перегрузки
Риск разрушения пресс-колонны	Стабильность геометрии рамы съемника
Замена гидравлических уплотнений	Минимизация обслуживания насоса

Демонтаж прикипевших втулок методом "горячего" съема

При длительной эксплуатации или воздействии коррозии металлические втулки могут "прикипать" к посадочным местам в рычагах подвески, опорах двигателя или других узлах, образуя прочное соединение за счет диффузии металлов и окислов. Стандартный гидравлический съемник в таких случаях часто не справляется из-за критических нагрузок, рискуя повредить деталь или сам инструмент.

Метод "горячего" съема решает проблему путем локального температурного воздействия на внешний контур посадочного места. Нагревание производится газовой горелкой (ацетиленовой или пропановой) до температуры 300-400°C, что вызывает расширение металла рычага и ослабление соединения с втулкой. Важно избегать перегрева (свыше 500°C), ведущего к структурным изменениям металла.

Технология выполнения

После подготовки узла (очистка от грязи, демонтаж смежных деталей) выполняется:

Прогрев по окружности: равномерное движение горелкой вокруг посадочного гнезда 2-3 минуты без остановки на одном участке.
Съем под нагрузкой: установка гидравлического съемника с распорной опорой на втулку во время прогрева.
Приложение усилия: плавная подача давления на шток съемника при продолжающемся нагреве.

Критический параметр	Оптимальное значение	Последствия нарушения
Температура нагрева	300-400°C	Деформация рычага (недогрев), отпуск металла (перегрев)
Время воздействия	≤ 5 минут	Прогар металла, коробление
Усилие пресса	До 20 тонн	Разрушение опор съемника

Преимущества перед альтернативами:

Исключение механического разрушения рычага при выпрессовке "холодным" методом
Сохранение геометрии посадочного места в отличие от вырубки или распила
Сокращение времени демонтажа в 3-4 раза по сравнению с химическими растворами

Метод требует строгого соблюдения ТБ: применение термозащитных перчаток и очков, контроль температуры пирометром, исключение контакта горючих жидкостей с зоной нагрева. При корректном выполнении обеспечивает сохранность дорогостоящих элементов подвески.

Обработка проблемных соединений проникающей смазкой

При демонтаже корродированных или закисших сайлентблоков без предварительной обработки возникает риск деформации рычагов подвески, поломки прессового оборудования или травм персонала. Проникающая смазка растворяет ржавчину в микротрещинах соединения, снижая усилие, необходимое для выпрессовки.

Нанесение состава требует тщательной очистки зоны контакта от грязи и выдержки 15-30 минут для капиллярного проникновения. Особое внимание уделяется внутренней поверхности втулки и торцам посадочного места – именно там скапливаются окислы, блокирующие свободное движение детали.

Ключевые преимущества технологии

Увеличение ресурса съемника: снижение пиковых нагрузок на гидроцилиндр
Предотвращение срыва резьбы на штоке и адаптерах
Минимизация риска разрушения сайлентблока при выпрессовке

Сценарий	Без обработки	Со смазкой
Усилие прессования	8-12 тонн	3-5 тонн
Время демонтажа	25-40 минут	10-15 минут
Повреждение посадочного места	35% случаев	менее 5%

Для критичных соединений применяют метод двойной обработки: первичное нанесение с удалением поверхностной коррозии шлифованием и повторное распыление за 10 минут до установки съемника. Такая технология гарантирует плавное вытеснение втулки даже при толщине ржавчинного слоя свыше 0,5 мм.

Использование экстракторов для разрушенных сайлентблоков

При критическом износе резиновая часть сайлентблока полностью разрушается, а металлическая обойма деформируется, прикипает или заклинивает в посадочном гнезде. Стандартный гидравлический съемник в таких случаях неэффективен из-за отсутствия опорных поверхностей для захвата и риска повреждения узла.

Экстракторы решают проблему за счет специализированных насадок: резьбовых крюков, цанговых захватов или клиновидных адаптеров. Эти элементы вкручиваются, забиваются или фиксируются внутри остатков втулки, создавая точечное усилие для выпрессовки без контакта с ответной частью детали.

Типы экстракторов:
- Резьбовые – вкручиваются во внутреннюю часть обоймы
- Цанговые – расклиниваются внутри деформированной втулки
- Клиновые – создают распорное усилие по краям обоймы

Ключевые преимущества:

Минимизация повреждений	Исключает деформацию рычагов или кронштейнов
Работа в ограниченном пространстве	Компактные насадки доступны для труднодоступных узлов
Адаптивность	Сменные адаптеры под любые диаметры и глубину посадки

Технология применения:
- Очистка посадочного места от резиновой крошки
- Подбор экстрактора по диаметру остатков обоймы
- Постепенное увеличение давления гидравлики

Техника безопасности: защита от разрыва гидролинии

Разрыв гидравлического шланга при работе съемника создает экстремально опасную ситуацию: струя масла под высоким давлением (до 700 бар) способна пробить кожу, а отдача оборудования или разлетающиеся металлические части фитингов приводят к тяжелым травмам. Основные причины разрушения включают механический износ оплетки, перегибы шлангов, превышение рабочего давления, усталость металла фитингов и несовместимость уплотнителей с гидравлической жидкостью.

Обязателен визуальный контроль целостности шлангов перед каждым использованием: проверяйте отсутствие вздутий, трещин, истирания наружного слоя и следов протечек на соединениях. Используйте исключительно оригинальные шланги с запасом прочности +25% к максимальному давлению съемника. Запрещена эксплуатация шлангов с деформированными фитингами или нарушенной маркировкой давления.

Критические меры предотвращения аварий

Защитные кожухи: Устанавливайте специальные противоразрывные чехлы на участки шлангов в зоне риска (возле съемника и насоса). Чехлы удерживают струю масла при разрыве.
Правильная коммутация: Исключайте перекручивание, натяжение и контакт шлангов с острыми кромками. Минимальный радиус изгиба – 8 диаметров шланга.
Контроль давления: Применяйте насосы с встроенным предохранительным клапаном и манометром. Запрещено блокировать клапан или работать без его проверки.
Замена по регламенту: Меняйте шланги каждые 2 года (даже при отсутствии дефектов) и фитинги при малейших признаках коррозии.

Признак износа шланга	Действие
Растрескивание поверхности	Немедленная замена
Локальные вздутия ("пузыри")	Немедленная замена
Утрата гибкости (ожестчение)	Замена в течение 1 месяца
Масляные пятна на оплетке	Проверка соединений + замена при повторении

При работе со съемником персонал обязан использовать защитные очки, перчатки из маслостойкой резины и спецодежду. Никогда не стойте в плоскости возможного разрыва шланга (особенно возле фитингов). При аварийном хлопке или вибрации шланга немедленно сбросьте давление кнопкой аварийного останова насоса и отойдите на безопасное расстояние.

Минимально допустимое расстояние от зоны давления

Минимально допустимое расстояние от зоны давления при работе гидравлического съемника сайлентблоков – это критический зазор между опорными поверхностями инструмента и смежными компонентами узла (рычагами подвески, кронштейнами, шарнирами). Данный параметр обеспечивает отсутствие механического контакта съемника с деталями, не предназначенными для восприятия высоких нагрузок в процессе выпрессовки.

Пренебрежение этим требованием вызывает концентрацию усилия на уязвимых элементах конструкции, что приводит к необратимым повреждениям: деформации посадочных гнезд, сколам на рычагах подвески, разрушению резьбовых соединений или корпуса съемника. Последствия включают удорожание ремонта и риск полного выхода узла из строя.

Факторы, определяющие минимальное расстояние

Конструкция съемника – габариты опорных лап и гидравлического штока
Геометрия ремонтируемого узла – расположение соседних элементов относительно сайлентблока
Усилие выпрессовки – требуемое давление для конкретного типа втулки
Материал компонентов – хрупкость смежных деталей (например, алюминиевых рычагов)

Тип сайлентблока	Рекомендуемое мин. расстояние (мм)	Последствия нарушения
Малый (до 40 мм)	10-15	Деформация кронштейнов
Средний (40-70 мм)	15-25	Трещины рычагов подвески
Крупный (от 70 мм)	25-35	Заклинивание инструмента

Запрет на модификацию штатных комплектующих

Любое изменение геометрии или структуры заводских сайлентблоков (например, рассверливание посадочных отверстий, удаление слоев резины, самодельные проставки) нарушает расчетные параметры демпфирования. Производители проектируют эти элементы как часть сложной кинематической системы подвески, где жесткость, угол работы и степень деформации точно синхронизированы.

Модификации провоцируют критический дисбаланс нагрузок: нештатное усилие на гидравлическом съемнике во время запрессовки деформирует измененную деталь или смещает ее относительно оси. Это приводит к ускоренному разрушению полимерного слоя, перекосу рычагов и преждевременному выходу из строя всего узла даже при корректно выполненном монтаже.

Риски нарушения запрета

Потеря управляемости: изменение угла установки влечет непредсказуемое поведение колес в поворотах.
Ускоренный износ смежных деталей: шаровые опоры, ступичные подшипники и амортизаторы работают с перегрузкой.
Разрушение посадочных мест: деформация рычага или кронштейна при несоосной запрессовке.

Тип модификации	Последствие при использовании съемника
Расточка внутренней втулки	Смещение оси приложения усилия → перекос детали в гнезде
Удаление наружного резинового слоя	Радиальная деформация при запрессовке → разрыв металлокорда
Установка самодельных проставок	Локальные напряжения → трещины в металле рычага

Контроль состояния резьбовых соединений адаптеров

Перед каждым применением гидравлического съемника необходимо тщательно осматривать резьбу на адаптерах и штоках. Загрязнения, вмятины или следы коррозии могут привести к заклиниванию или срыву резьбы в процессе работы. Особое внимание уделяется участкам у основания и на кончике резьбового соединения, где чаще всего возникают деформации.

Обязательно проверяется отсутствие задиров и перекосов на ответных элементах (гильзах, упорах), контактирующих с адаптерами. Использование поврежденных компонентов создает эксцентричную нагрузку на резьбу, провоцируя ее разрушение под давлением. Перед сборкой узла резьбу очищают металлической щеткой и смазывают графитовой смазкой для снижения трения.

Ключевые аспекты контроля

Визуальный осмотр под увеличением для выявления микротрещин и износа витков
Проверка шага резьбы калиброванными гайками на плавность хода без люфтов
Контроль соосности адаптера с осью штока при монтаже

Тип дефекта	Последствия	Метод устранения
Смятие первых витков	Невозможность начать навинчивание	Проточка на токарном станке
Заусенцы на гранях	Заедание при демонтаже	Обработка надфилем
Усталостные трещины	Обрыв резьбы под нагрузкой	Замена адаптера

При обнаружении вмятин глубиной более 0,5 мм или отсутствии 30% профиля резьбы адаптер подлежит замене. Запрещается эксплуатация комплектующих с рисками, пересекающими более двух смежных витков – такие дефекты снижают прочность соединения на 60-70%. Регулярный контроль исключает внезапное разрушение узла при создании рабочего давления.

Предустановочная обработка новых сайлентблоков

Перед установкой новых сайлентблоков критически важна их смазка внутренних поверхностей и посадочных мест. Без этого даже при использовании гидравлического съемника возникает риск деформации резинового элемента или проскальзывания втулки при запрессовке. Сухие поверхности создают экстремальное трение, повреждающее антикоррозионное покрытие металлических частей и структуру резины.

Игнорирование обработки приводит к преждевременному износу детали, вибрациям подвески и повторному ремонту. Специализированные составы также защищают металл от коррозии в зоне контакта с резиной, предотвращая закисание сайлентблока в процессе эксплуатации.

Методы и материалы для обработки

Применяются только нейтральные к резине составы. Использование минеральных масел, WD-40 или солидола недопустимо – они разрушают полимер:

Мыльные растворы: Классический вариант (например, хозяйственное мыло + вода), но требует тщательного смывания после монтажа.
Силиконовые смазки-спреи: Удобны в нанесении, неагрессивны, не требуют смывки.
Специализированные монтажные пасты (LIQUI MOLY Montage-Paste, Mannol Kupfer-Spray): Содержат антифрикционные и антикоррозионные компоненты, обеспечивают лучшую защиту.

Технология нанесения:

Очистка посадочного места в рычаге от грязи и ржавчины.
Нанесение тонкого слоя выбранной смазки на внешнюю поверхность наружной втулки сайлентблока.
Обработка смазкой внутреннего отверстия сайлентблока (если предстоит запрессовка пальца или болта).
Равномерное распределение состава без излишков.

Ошибка	Последствие
Смазка графитовой пастой	Загрязнение резины, ускоренный износ
Использование масел/смазок на нефтяной основе	Разбухание и разрушение резиновой втулки
Избыток смазки	Снижение силы трения фиксации, риск смещения детали

После запрессовки излишки состава удаляются ветошью. Правильная обработка обеспечивает плавный ход сайлентблока в гидросъемнике, точную центровку при установке и многократно увеличивает ресурс детали.

Температурный режим для запрессовки полиуретановых втулок

Температурный режим напрямую влияет на эластичность полиуретановых втулок при установке. Нагрев детали снижает сопротивление материала деформации, что облегчает процесс запрессовки в посадочное место.

Оптимальный диапазон температуры полиуретана перед монтажом составляет 60-80°C. Превышение 100°C недопустимо – это провоцирует необратимое изменение структуры полимера и потерю эксплуатационных свойств.

Правила термообработки втулок

Используйте термокамеру, масляную ванну или промышленный фен с регулировкой температуры
Равномерно прогревайте всю поверхность втулки не менее 5-10 минут
Контролируйте температуру пирометром во избежание перегрева

Состояние втулки	Температура	Результат запрессовки
Холодная	20-25°C	Высокий риск разрыва, требует чрезмерного усилия
Нормальный прогрев	60-80°C	Безупречная установка без повреждений
Перегрев	>100°C	Оплавление краёв, потеря упругости

После запрессовки дайте втулке остыть естественным способом без принудительного охлаждения. Резкий перепад температур вызывает внутренние напряжения в материале, сокращающие срок службы узла.

Использование направляющих втулок при монтаже

Направляющие втулки выполняют критическую роль при установке новых сайлентблоков с помощью гидравлического съемника. Их основная задача – обеспечить идеальную соосность прессуемой детали с посадочным местом в рычаге подвески. Без точного позиционирования возникает высокий риск перекоса сайлентблока в процессе запрессовки.

Применение втулок минимизирует трение между поверхностями инструмента и детали, предотвращает повреждение антикоррозионного покрытия рычага. Конструктивно они представляют собой полые цилиндры из закаленной стали с калиброванным внутренним диаметром, соответствующим наружному размеру нового сайлентблока.

Технология применения

Подбор втулки по диаметру наружной обоймы заменяемого сайлентблока
Установка втулки между штоком гидравлического домкрата и новой деталью
Контроль перпендикулярности положения втулки относительно плоскости рычага
Плавная подача давления до полного входа детали в посадочное отверстие

Типичные ошибки	Последствия
Использование изношенных втулок	Деформация резинометаллического элемента
Несоответствие диаметра втулки	Смятие внешней обоймы сайлентблока
Отсутствие смазки контактных поверхностей	Заклинивание детали в процессе монтажа

Важно: При работе с рычагами сложной геометрии применяют наборные втулки для компенсации углов установки. После каждого использования необходимо очищать направляющие от загрязнений и контролировать отсутствие механических повреждений на рабочей поверхности.

Применение калибровочных колец для точной установки

Калибровочные кольца являются неотъемлемым компонентом комплекта гидравлического съемника, предназначенным для обеспечения прецизионной установки новых сайлентблоков. Они представляют собой набор металлических колец различного диаметра и толщины, точно соответствующих размерам посадочных мест в рычагах подвески или других узлах и наружным диаметрам устанавливаемых втулок сайлентблоков.

Их основная задача – гарантировать идеальную соосность гидравлического пресса (поршня) с осью посадочного отверстия во время запрессовки новой детали. Без калибровочных колец существует высокий риск перекоса сайлентблока на начальном этапе установки, что приводит к повреждению резинометаллического элемента новой втулки или самого рычага.

Процесс использования и преимущества

Применение калибровочных колец включает следующие ключевые шаги:

Подбор кольца: Выбирается кольцо, внутренний диаметр которого точно соответствует наружному диаметру запрессовываемой части нового сайлентблока.
Установка кольца: Выбранное калибровочное кольцо устанавливается на торец новой втулки сайлентблока.
Позиционирование: Сайлентблок с надетым кольцом позиционируется напротив посадочного отверстия в рычаге.
Центрирование пресса: Опора гидравлического поршня съемника упирается в калибровочное кольцо. Кольцо, будучи точно подогнанным, центрирует усилие поршня строго по оси втулки и посадочного отверстия.
Запрессовка: Производится плавное нагнетание давления. Кольцо направляет втулку строго по оси, предотвращая перекос на протяжении всего процесса запрессовки до момента, когда кольцо упрется в рычаг.

Преимущества использования калибровочных колец:

Точная соосность: Гарантирует, что усилие пресса прикладывается строго по центру втулки и отверстия.
Исключение перекоса: Предотвращает закусывание и деформацию резиновой части сайлентблока или металлической обоймы на начальном этапе запрессовки.
Защита деталей: Предохраняет посадочное отверстие рычага от повреждений (задиров, сколов) и саму втулку от деформации.
Контроль глубины: Обеспечивает правильную глубину посадки втулки, так как кольцо останавливает движение в момент достижения нужного положения.
Повышение качества установки: Прямо влияет на долговечность и корректную работу установленного сайлентблока.

Соответствие размеров:

Наружный диаметр втулки сайлентблока	Внутренний диаметр калибровочного кольца	Назначение
40 мм	40 мм (+ допуск)	Центрирование втулки Ø40 мм
45 мм	45 мм (+ допуск)	Центрирование втулки Ø45 мм
50 мм	50 мм (+ допуск)	Центрирование втулки Ø50 мм
... и т.д.	... и т.д.	Под конкретные типоразмеры

Виброгашение во время запрессовки резинометаллических деталей

Плавное, контролируемое усилие гидравлического привода съемника принципиально важно при работе с резинометаллическими элементами. Резкие удары или неравномерное приложение силы (характерные для кустарных методов или пневмоинструмента) вызывают сильные вибрации, передающиеся через металлические втулки сайлентблока на корпус детали и посадочное место в рычаге подвески.

Эти вибрации не только затрудняют точное позиционирование детали и требуют от оператора дополнительных усилий для удержания инструмента, но и создают риск повреждения как новой запрессовываемой детали (деформация резиновой вставки, срыв металлизации), так и самого ответственного посадочного гнезда (развальцовка, задиры).

Как гидравлический съемник обеспечивает виброгашение

Ключевыми факторами подавления вибраций являются:

Постепенность нарастания давления: Гидравлика создает усилие плавно, без скачков и ударов.
Стабильность усилия: Поддерживаемое давление исключает "дергание" детали в процессе запрессовки.
Точное направление вектора силы: Конструкция съемника (оправки, адаптеры) гарантирует строго соосное приложение усилия, минимизируя боковые колебания.

Преимущества эффективного виброгашения:

Защита резинового элемента сайлентблока от перекосов, заминания и преждевременного разрушения при установке.
Предотвращение повреждения посадочного места (развальцовки, задиров, деформации ушек рычага).
Повышение точности и качества запрессовки: деталь устанавливается ровно, без перекоса.
Снижение физической нагрузки и дискомфорта для оператора за счет отсутствия "отдачи" инструмента.
Увеличение срока службы как установленной детали, так и узла, в который она установлена.

Метод запрессовки	Характер усилия	Уровень вибраций	Риск повреждения
Гидравлический съемник	Плавное, контролируемое	Минимальный	Низкий
Ударные методы (молоток, кувалда)	Резкое, ударное	Очень высокий	Крайне высокий
Пневмоинструмент (гайковерт)	Импульсное, вибрационное	Высокий	Высокий

Пошаговая проверка посадки после установки

После монтажа нового сайлентблока с помощью гидравлического съемника критически важно проверить качество посадки детали. Неправильная установка приведет к преждевременному износу или поломке подвески. Контроль выполняется визуально и механически в строгой последовательности.

Убедитесь, что запрессовка завершена полностью – резиновая втулка не должна выступать за металлические края посадочного места. Проверьте отсутствие перекосов и равномерность зазора по всему периметру. Любые отклонения требуют немедленного исправления.

Порядок контроля

Визуальный осмотр
- Отсутствие выступающих частей резинового элемента за пределы обоймы
- Равномерность зазора между фланцем сайлентблока и посадочным местом
- Отсутствие видимых деформаций резины или металла
Проверка натяга
- Попытка провернуть втулку монтировкой (допустимый люфт – не более 1-2 мм)
- Отсутствие характерных щелчков при резком приложении нагрузки

Контроль соосности

Метод	Критерий	Инструмент
Измерение штангенциркулем	Расхождение диаметров ≤ 0.1 мм	Калибр, микрометр
Лазерная центровка	Угловое отклонение ≤ 0.5°	Оптический уровень

Тестовые нагрузки
- Раскачивание узла вручную для выявления аномальных шумов
- Пробная поездка на малой скорости с резкими торможениями

Диагностика перекосов методом штангенциркуля

Точность посадки сайлентблока в посадочное место напрямую влияет на его ресурс и корректную работу подвески. Перекос при запрессовке даже на доли миллиметра создает неравномерное распределение нагрузки, что приводит к преждевременному разрушению резинометаллического элемента. Для своевременного выявления подобных дефектов применяется метод контроля штангенциркулем.

Процедура выполняется после установки сайлентблока с помощью гидравлического съемника. Необходимо измерить расстояние от края наружной обоймы сайлентблока до посадочного фланца детали (рычага, кронштейна) в четырех равноудаленных точках по окружности. Замеры производятся губками штангенциркуля с точностью до 0,05 мм.

Анализ результатов замеров

Норма: Расстояния во всех точках идентичны (± допустимое отклонение, указанное в ТУ производителя).
Перекос: Наличие разницы в замерах между противоположными точками (например, верх-низ или право-лево).
Непараллельность: Постепенное изменение значений по окружности (например, плавное увеличение от минимума к максимуму).

Тип дефекта	Признак по замерам	Возможная причина
Осевой перекос	Разница между замером "А" (верх) и "Б" (низ)	Неперпендикулярность оси прессования оси посадочного места
Радиальное смещение	Разница между замером "С" (лево) и "D" (право)	Эксцентриситет приложения усилия прессом, загрязнение посадочной поверхности
Комбинированный дефект	Различия во всех точках без четкой симметрии	Деформация рычага, сложное отклонение осей приложения нагрузки

При обнаружении отклонений выше допустимых значений сайлентблок подлежит демонтажу гидравлическим съемником. Обязательна повторная очистка посадочного места и проверка состояния ответной детали на предмет деформации. Повторная запрессовка выполняется с контролем соосности инструмента и корректировкой положения детали. Игнорирование перекоса ведет к ускоренному износу в 3-5 раз.

Механические съемники, основанные на винтовом или рычажном принципе, требуют значительных физических усилий для демонтажа тугих сайлентблоков. Это часто приводит к деформации посадочных мест, повреждению смежных узлов или травмам оператора из-за соскальзывания инструмента.

Ударные методы с использованием молотка или кувалды создают неконтролируемые динамические нагрузки, что повышает риск разрушения втулки или кронштейна подвески. Процесс демонтажа занимает много времени, особенно при корродированных или "прикипевших" соединениях, и не гарантирует результата без повреждений.

Сравнение эффективности с механическим съемником

Ключевые отличия в производительности

Гидравлический съемник обеспечивает плавное приложение усилия до 20 тонн, полностью исключая ударные нагрузки. Это позволяет демонтировать даже закоксованные сайлентблоки без деформации посадочных мест, что критично при работе с алюминиевыми рычагами современных автомобилей.

Критерий	Гидравлический съемник	Механический съемник
Необходимое усилие оператора	Минимальное (работа насоса)	Экстремальное (рычаг/гаечный ключ)
Контроль нагрузки	Точный (манометр)	Отсутствует
Риск повреждения деталей	Минимальный	Высокий
Время демонтажа (среднее)	2-3 минуты	15-25 минут

Преимущества гидравлики проявляются в сложных случаях:

Работа с корродированными втулками без риска срыва резьбы
Демонтаж сайлентблоков в ограниченном пространстве подвески
Одновременный съем обеих втулок реактивной тяги за одну установку

Экономический эффект достигается за счет сокращения времени ремонта на 60-70% и отсутствия затрат на замену поврежденных кронштейнов. Для СТО это означает увеличение пропускной способности постов подвески.

Время демонтажа одного сайлентблока: практические замеры

Продолжительность демонтажа напрямую зависит от технического состояния узла и условий работы. Замеры проводились на типовых легковых автомобилях с использованием гидравлического съемника и стандартного набора переходников.

Средние результаты хронометража показали значительную вариативность. Основные факторы включают степень коррозии посадочного места, доступность зоны монтажа и опыт оператора.

Ключевые данные по времени демонтажа

Категория сайлентблока	Среднее время (мин)	Особые условия
Новый (после 2-3 лет эксплуатации)	4-7	Без обработки смазкой
Сильно корродированный	12-18	Требуется прогрев горелкой
Труднодоступное расположение	15-25	Демонтаж смежных узлов

Наибольшее влияние оказывают дополнительные операции:

Обработка проникающей смазкой: +2-3 мин
Прогрев соединения горелкой: +4-7 мин
Демонтаж защитных кожухов: +3-5 мин

Применение гидравлического съемника сокращает общее время работ на 40-60% по сравнению с кустарными методами. Профессиональное оборудование минимизирует риск повреждения посадочных мест даже при работе с прикипевшими элементами.

Снижение риска повреждения рычагов подвески

При традиционных методах демонтажа сайлентблоков (молотки, монтировки, прессы) ударные нагрузки и неравномерное давление часто приводят к деформации посадочных мест рычагов, образованию задиров на металле или трещинам в сварных швах. Механическое воздействие на рычаг в непредназначенных для этого зонах создает критические напряжения в материале.

Гидравлический съемник исключает ударные воздействия за счет плавного приложения усилия строго по оси запрессовки. Конструкция адаптеров и опорных элементов обеспечивает равномерное распределение нагрузки по всей контактной поверхности рычага, предотвращая локальную деформацию. Центрирующие втулки фиксируют деталь, исключая перекосы при выпрессовке.

Ключевые защитные факторы

Плавное нарастание усилия без резких динамических ударов
Точное позиционирование рычага в специализированных креплениях
Передача нагрузки через усиленные точки конструкции (штатные посадочные зоны)

Параметр	Ручной инструмент	Гидравлический съемник
Тип нагрузки	Ударная/точечная	Равномерная/статическая
Риск деформации	Высокий	Минимальный
Контроль усилия	Невозможен	Точная регулировка

Финансовая экономия на услугах СТО

Использование гидравлического съемника сайлентблоков в условиях автосервиса или частной мастерской позволяет полностью исключить затраты на сторонние услуги по демонтажу сложных узлов. Каждая операция по замене сайлентблоков, выполняемая силами СТО, формирует фиксированную статью расходов для клиента или предприятия.

При регулярном обслуживании техники (особенно коммерческого транспорта или спецмашин) суммарные платежи за демонтаж резинометаллических элементов стремительно накапливаются. Собственный съемник окупается за 10-15 замен благодаря разнице между стоимостью услуг стороннего сервиса и нулевой себестоимостью работ "в доме".

Ключевые аспекты экономии

Отсутствие наценки – работы выполняются без включения в ценник коммерческой прибыли сторонней организации
Сокращение времени простоя – исключается логистика и ожидание очереди в сервисах
Предотвращение смежных затрат – мастер контролирует процесс, снижая риски повреждения смежных деталей

Количество замен	Стоимость услуг СТО (руб.)	Затраты с собственным съемником (руб.)
5	15 000	0
10	30 000	0
15	45 000	0

Примечание: в таблице учтена средняя цена замены сайлентблоков на одну ось легкового авто – 3 000 руб. Стоимость съемника (15 000-25 000 руб.) компенсируется после 5-8 операций.

Мобильность оборудования для выездного ремонта

Ключевым достоинством современных гидравлических съемников сайлентблоков, ориентированных на выездной сервис, является их высокая мобильность. Эта характеристика позволяет мастеру оперативно прибывать к месту стоянки автомобиля клиента и выполнять замену изношенных сайлентблоков непосредственно на месте, без необходимости транспортировки самого автомобиля в стационарную мастерскую.

Портативность оборудования достигается за счет продуманной конструкции: компактных габаритов, относительно небольшого веса и часто - возможности автономной работы. Многие модели оснащены ручным гидравлическим насосом, что делает их независимыми от наличия стационарного источника сжатого воздуха или электричества на месте проведения работ.

Преимущества мобильности для выездного ремонта

Оперативность и удобство для клиента: Клиенту не нужно тратить время на поездку в сервис и ожидание в очереди. Ремонт выполняется максимально быстро там, где находится автомобиль – дома, на работе, на стоянке.
Экономия ресурсов: Исключаются затраты на эвакуатор или буксировку автомобиля с неисправной подвеской до мастерской.
Работа в стесненных условиях: Специальные адаптеры и компактные размеры съемника позволяют эффективно работать даже в ограниченном пространстве типичного гаража или на улице.
Универсальность применения: Мобильный гидравлический съемник, как правило, комплектуется набором адаптеров и втулок, что позволяет обслуживать широкий спектр моделей автомобилей на выезде.
Сокращение времени ремонта: Возможность замены сайлентблоков без демонтажа всего узла (рычага, балки) значительно ускоряет процесс, особенно критичный при выездном обслуживании.

Обслуживание гидросистемы: замена уплотнений

Регулярная замена уплотнительных элементов гидроцилиндров съемника предотвращает утечки рабочей жидкости, потерю давления и выход оборудования из строя. Изношенные сальники, манжеты и кольца теряют эластичность, что приводит к просачиванию масла и загрязнению рабочей зоны.

Процедура включает полный демонтаж цилиндра, тщательную очистку компонентов от грязи и остатков старой смазки, визуальный осмотр штока и зеркала гильзы на предмет задиров. Поврежденные поверхности ускоряют износ новых уплотнений, поэтому требуют шлифовки или замены.

Ключевые этапы замены

Сброс давления: стравить гидравлическую систему перед разборкой.
Аккуратный демонтаж: извлечь старые уплотнения без повреждения посадочных канавок.
Подбор аналогов: использовать только оригинальные комплектующие или сертифицированные дубликаты.
Смазка при сборке: покрыть новые элементы чистым гидравлическим маслом для защиты при пуске.

Рекомендуемые материалы уплотнений:

Элемент	Материал	Стойкость
Сальники штока	NBR (нитрил)	Масло, износ
Манжеты поршня	PU (полиуретан)	Давление до 70 МПа
Направляющие кольца	PTFE (тефлон)	Температура, химия

Важно! После сборки провести плавную обкатку цилиндра без нагрузки: 5-10 циклов «вперед-назад» для притирки уплотнений. Контроль отсутствия течи в течение первого часа работы обязателен.

Хранение инструмента: защита штока от коррозии

После каждого использования гидравлического съемника шток необходимо тщательно очистить от загрязнений и остатков технических жидкостей. Применяйте ветошь или мягкие щетки для удаления абразивных частиц, металлической стружки и химически агрессивных веществ (тормозной жидкости, электролита, растворителей). Особое внимание уделите участкам под уплотнительными манжетами и в местах контакта с извлекаемыми деталями.

Нанесите на поверхность штока тонкий слой консервационной смазки, используя специализированные составы для гидроцилиндров (LIQUI MOLY Zylinder-Paste, Mannol Cylinder Paste). Альтернативой служат густые нейтральные масла (ВНИИНП-232, ЦИАТИМ-201) или водоотталкивающие аэрозоли (WD-40, УНИСМА). Избегайте активных графитовых смазок и составов с содержанием кислот.

Правила длительного хранения

Фиксируйте шток в полностью втянутом положении с помощью штатного стопорного кольца
Храните съемник в сухом помещении при температуре от -30°C до +40°C
Используйте чехол из дышащих материалов (хлопок, брезент) для защиты от пыли
Избегайте вертикального размещения на штоке во избежание деформации уплотнений

Контроль состояния: Каждые 3 месяца проверяйте целостность смазочного слоя. При обнаружении окисления (белесые или рыжие пятна) произведите повторную очистку мелкозернистой пастой ГОИ и обновите защитное покрытие. Регулярно смазывайте резьбовые соединения съемника ЦИАТИМ-221.

Проверка уровня гидравлического масла перед работой

Регулярный контроль уровня рабочей жидкости – обязательная процедура перед каждым использованием гидравлического съемника. От этого параметра напрямую зависит эффективность передачи усилия и стабильность работы инструмента.

Недостаточный объем масла вызывает кавитацию в насосе, перегрев системы и ускоренный износ уплотнений. Эксплуатация при низком уровне приводит к снижению производительности и риску полного выхода оборудования из строя.

Порядок выполнения проверки

Установите съемник на ровную горизонтальную поверхность
Полностью опустите шток гидравлического цилиндра
Протрите зону вокруг заливной горловины от загрязнений
Извлеките масляный щуп или открутите контрольную пробку
Визуально оцените уровень жидкости:
- Для моделей со щупом – масло должно быть между метками MIN и MAX
- Для систем с контрольным отверстием – уровень у нижней кромки отверстия
При необходимости долейте рекомендованное производителем масло
Плотно закройте горловину перед запуском

Важно: используйте только специализированные гидравлические масла с вязкостью, указанной в технической документации съемника.

Прокачка системы при образовании воздушных пробок

Воздушные пробки в гидравлическом контуре съемника нарушают работу оборудования. Сжатие воздуха вместо жидкости приводит к потере давления, рывкам штока при выпрессовке и неполному приложению усилия. Это снижает эффективность демонтажа сайлентблоков и создает риск повреждения деталей подвески.

Систематическая прокачка устраняет воздух из магистралей и рабочей полости цилиндра. Процедура обязательна после замены уплотнений, длительного простоя инструмента или при первых признаках нестабильной работы гидравлики. Игнорирование прокачки сокращает ресурс съемника и повышает риск поломок.

Порядок удаления воздушных пробок

Откройте перепускной клапан на насосе для сброса давления
Заполните резервуар гидравлической жидкостью до метки MAX
Установите шток цилиндра в крайнее заднее положение
Закройте перепускной клапан, совершите 5-10 холостых качков рукояткой
Ослабьте штуцер высокого давления на цилиндре на ½ оборота
Прокачивайте рукоятку до появления жидкости без пузырей
Затяните штуцер при работающем насосе под нагрузкой

Симптомы воздушной пробки	Последствия
Провалы рукоятки при нагрузке	Неполное выпрессовывание втулки
Вибрация штока при движении	Деформация посадочных мест
Самопроизвольное опускание штока	Повреждение гидроцилиндра

Используйте только рекомендованные производителем жидкости – несовместимые составы вызывают вспенивание. При работе в холодном помещении предварительно прогрейте масло до +15°C. После прокатки проверьте герметичность всех соединений под максимальной нагрузкой.

Критерии выбора при покупке: толщина штока

Толщина штока напрямую определяет прочность и устойчивость инструмента к изгибающим нагрузкам. Чем крупнее демонтируемый сайлентблок или чем сильнее он "прикипел", тем выше риск деформации тонкого штока под давлением.

Недостаточный диаметр приводит к прогибу или поломке штока в критический момент работы. Это создает не только угрозу безопасности оператора, но и увеличивает риск повреждения деталей подвески или самого пресса.

Ключевые аспекты выбора

Диапазон работ: Для легковых автомобилей обычно достаточно штока 25-30 мм. Грузовой транспорт и спецтехника требуют 35-50 мм.
Материал штока: Комбинируйте толщину с качеством стали. Хромированные штоки из легированной стали (например, 40Х) выдерживают большее усилие при одинаковом диаметре.
Соответствие гидроцилиндру: Диаметр штока должен быть пропорционален мощности цилиндра. Слишком тонкий шток в мощном цилиндре – источник поломок.

Тип техники	Рекомендуемая толщина штока (мм)	Максимальное усилие (тонн)
Легковые авто (малые сайлентблоки)	20-25	10-15
Кроссоверы, легкие грузовики	25-35	15-25
Грузовики, автобусы, сельхозтехника	35-50+	25-50+

Важно: Избегайте универсальных съемников с тонким штоком (менее 20 мм) для профессионального использования. Проверяйте паспортное значение допустимой нагрузки на шток у производителя – оно должно превышать планируемое рабочее усилие минимум на 20-30%.

Оптимальная грузоподъемность для легковых автомобилей

Грузоподъемность гидравлического съемника сайлентблоков определяет максимальное усилие, которое он способен развить для выпрессовки деталей. Для легковых автомобилей избыточная мощность не только увеличивает стоимость оборудования, но и повышает риск деформации рычагов подвески при демонтаже. Недостаточное же усилие сделает работу невозможной, особенно при коррозии или сильной запрессовке элементов.

Оптимальный диапазон грузоподъемности для большинства легковых авто – 5–15 тонн. Этого достаточно для преодоления сопротивления стандартных сайлентблоков седанов, хэтчбеков и кроссоверов. Исключение составляют тяжелые внедорожники и микроавтобусы, где может потребоваться оборудование до 20 тонн. Ключевое правило: усилие съемника должно на 20–30% превышать расчетное сопротивление детали.

Критерии выбора

Класс автомобиля:
- B-C сегмент (до 1.5 т): 5–8 тонн
- D-E сегмент, кроссоверы (до 2.2 т): 8–12 тонн
- Внедорожники, фургоны: 12–15 тонн
Тип сайлентблока: резинометаллические требуют меньшего усилия vs полиуретановые с высокой жесткостью.
Степень прикипания: для регионов с агрессивной зимней обработкой дорог предусмотрите запас +3–5 тонн.

Пример автомобиля	Рекомендованная грузоподъемность	Особые случаи
Renault Logan	5–7 тонн	Задние рычаги – до 8 тонн
Toyota Camry	8–10 тонн	Передние нижние – до 12 тонн
Volkswagen Touareg	12–15 тонн	Реактивные тяги – до 18 тонн

Важно: для универсального использования выбирайте съемники с регулируемым усилием. Переходники должны точно соответствовать диаметрам втулок – неплотный контакт снижает эффективность на 25–40%.

Необходимый набор переходников для иномарок

Универсальные гидравлические съемники сайлентблоков часто требуют применения специализированных переходников для работы с иномарками из-за огромного разнообразия конструкций подвески. Стандартные оправки, входящие в базовый комплект, рассчитаны на распространенные модели, но не покрывают все возможные варианты креплений.

Правильно подобранные переходники обеспечивают плотный контакт с запрессованным элементом и точное распределение усилия, исключая деформацию рычагов или корпуса сайлентблока. Без них высока вероятность повреждения дорогостоящих деталей подвески и бесполезности самого съемника.

Ключевые типы переходников

Центрирующие втулки – компенсируют разницу в диаметрах между штоком съемника и внутренней обоймой сайлентблока.
Адаптеры под нестандартные посадочные места – для работы с фланцевыми или эксцентрично расположенными сайлентблоками.
Опорные чашки переменного диаметра – поддерживают рычаг при выпрессовке, предотвращая перекосы и сколы.
Проставки для глубоких ниш – удлиняют зону действия штока в стесненных условиях.

Производители предлагают как универсальные наборы (например, ступенчатые конусы или регулируемые захваты), так и специализированные оснастку под конкретные марки (Toyota, VW, BMW). Для редких моделей переходники изготавливаются индивидуально по замерам.

Типичные поломки и самостоятельный ремонт

Гидравлические съемники сайлентблоков подвержены характерным неисправностям, связанным с их конструкцией и условиями эксплуатации. Основные проблемы возникают в силовых компонентах и гидравлической системе, что требует своевременной диагностики.

Самостоятельное устранение неполадок возможно при наличии базовых навыков и понимания принципа работы инструмента. Критически важно использовать оригинальные запчасти или качественные аналоги, соблюдая технику безопасности.

Распространенные неисправности и методы их устранения

Наиболее частые сбои в работе съемника:

Протечки гидравлического масла:
- Причина: износ сальников штока или повреждение уплотнительных колец
- Ремонт: разборка цилиндра, замена манжет и шайб, очистка штока от заусенцев
Неполный возврат штока:
- Причина: загрязнение рабочей полости, деформация пружины
- Ремонт: промывка системы, замена возвратной пружины, проверка соосности

Критические механические повреждения:

Поломка	Диагностика	Решение
Деформация штока	Визуальный изгиб, заклинивание	Замена штока с последующей калибровкой
Срыв резьбы на наконечниках	Прокручивание адаптеров под нагрузкой	Нарезка новой резьбы или замена оснастки

Профилактические меры для продления срока службы:

Регулярная замена гидравлической жидкости (каждые 50 циклов)
Очистка штока после каждого использования
Контроль усилия – не превышать паспортные значения
Хранение в собранном состоянии без нагрузки на шток

Модернизация заводских моделей дополнительными приспособлениями

Базовые заводские гидравлические съемники сайлентблоков часто имеют ограниченный функционал при работе с нестандартными или сложно расположенными узлами. Для расширения возможностей оборудования разрабатываются специализированные адаптеры и насадки, позволяющие адаптировать стандартный инструмент под конкретные задачи.

Ключевым направлением модернизации является создание сменных матриц и оправок с уникальными геометрическими профилями. Эти приспособления изготавливаются из инструментальной стали и точно повторяют контур запрессовываемых/выпрессовываемых деталей, исключая деформацию посадочных мест и обеспечивая равномерное распределение усилия.

Типы адаптирующих приспособлений

Переходные втулки конического типа – компенсируют разницу диаметров между штоком съемника и внутренним отверстием сайлентблока
Разрезные оправки с регулируемым хватом – фиксируют детали сложной формы без проскальзывания
Универсальные шарнирные адаптеры – позволяют работать под углом до 15° к оси запрессовки

Проблема базовой модели	Модернизирующее приспособление	Эффект
Скольжение опорных лап	Г-образные захваты с насечкой	Повышение стабильности позиционирования на 80%
Деформация резины при демонтаже	Двухсекционные матрицы с фиксатором	Сохранение целостности новых деталей

Важно: При проектировании дополнений учитывается предельное давление гидравлической системы. Самодельные насадки без прочностных расчетов приводят к разрушению инструмента и травмам.

Определите типоразмеры проблемных сайлентблоков
Подберите переходники с запасом прочности 20-30%
Проверьте совместимость резьбовых соединений

Видеоинструкции для сложных случаев демонтажа

Сложные случаи демонтажа сайлентблоков требуют наглядного разбора нюансов: закисшие втулки, ограниченный доступ к узлу или установка в пресс-фит соединениях. Видеоматериалы обеспечивают визуализацию действий, которые сложно описать текстом – от позиционирования наконечников съемника до контроля усилия при экстракции.

Профессиональные ролики демонстрируют адаптацию оборудования под нестандартные ситуации, например, использование переходных втулок при работе с малыми посадочными диаметрами или комбинирование гидравлического съемника с термообработкой. Кадры с замедленной съемкой раскрывают критические моменты, такие как контроль деформации рычага подвески.

Ключевые аспекты видеоинструкций

Анализ рисков: визуальные подсказки для предотвращения срыва резьбы штока или повреждения посадочного гнезда
Модификации инструмента: примеры изготовления самодельных адаптеров из обрезков труб для сложных геометрий
Контроль усилия: демонстрация использования динамометрических насадок для ограничения давления в ГЦС

Тип сложности	Метод решения	Оборудование в видео
Коррозионная сварка втулки	Комбинирование прогрева горелкой и попеременного выпрессовывания	Гидравлический съемник + пропановая горелка
Хрупкий алюминиевый рычаг	Ступенчатое увеличение усилия с паузами	Съемник с манометром и стоп-контролем

Важно: В продвинутых инструкциях акцентируют на диагностике скрытых дефектов после демонтажа – трещин в металле вокруг сайлентблока, которые не видны до снятия втулки. Видеофиксация процесса помогает задокументировать состояние узла для гарантийных случаев.

Сравнение эффективности съемников ступенчатого и ударного действия при заклинивших втулках
Разбор ошибок позиционирования: последствия перекоса штока относительно оси сайлентблока
Техники безопасности при работе с деформированными рычагами – фиксация струбцинами перед демонтажем

Список источников

Информация о гидравлических съемниках сайлентблоков получена из профильных технических ресурсов и практических руководств. Источники включают документацию производителей и экспертные материалы по ремонту ходовой части.

Приведенные ниже ресурсы содержат детальные сведения о конструкции, эксплуатационных характеристиках и методах применения специализированного инструмента для демонтажа резино-металлических шарниров.

Технические каталоги производителей гидравлического инструмента
Руководства по ремонту транспортных средств от автопроизводителей
Специализированные автомобильные форумы мастеров-мотористов
Отраслевые стандарты обслуживания ходовых систем
Видеоинструкции по применению съемников в сервисных центрах
Сравнительные обзоры инструмента в профессиональных СМИ
Паспорта безопасности эксплуатации гидравлического оборудования
