Гидроблок (гидравлический блок управления) – ключевой компонент автоматической коробки передач, выполняющий роль "мозга" трансмиссии.

Это сложный узел, объединяющий электронные соленоиды, клапаны, каналы и датчики для управления потоками трансмиссионной жидкости.

Его основное назначение – точное и своевременное переключение передач в соответствии с условиями движения, командами водителя и данными электронного блока управления (ЭБУ).

Принцип работы основан на преобразовании электрических сигналов ЭБУ в гидравлические воздействия, которые направляют масло к фрикционным пакетам и тормозным лентам, активируя нужные передачи.

Место гидроблока в конструкции автоматической трансмиссии

Гидроблок, также известный как гидравлическая плита, гидроплита или клапанная плита, является неотъемлемым и критически важным компонентом, физически встроенным в корпус (картер) автоматической коробки передач (АКПП). Он монтируется, как правило, в нижней части картера трансмиссии или сбоку, непосредственно контактируя с поддоном, где находится трансмиссионная жидкость (ATF). Его положение обеспечивает постоянный доступ к магистралям подачи и слива рабочей жидкости под давлением.

Функционально гидроблок служит центральным распределительным и управляющим узлом всей гидравлической системы АКПП. Он выступает в роли посредника между электронным блоком управления трансмиссией (ЭБУ АКПП), который принимает решения о переключениях на основе множества сигналов, и непосредственно исполнительными механизмами внутри коробки – фрикционными пакетами, тормозными лентами и муфтами, чьей блокировкой или разблокировкой осуществляется само переключение передач и работа гидротрансформатора.

Ключевые аспекты интеграции гидроблока

Основные соединения и взаимодействия:

С Электронным Блоком Управления (ЭБУ): Гидроблок получает электрические сигналы от ЭБУ через жгут проводов, подключенный к соленоидам, установленным на нем.
С Масляным Насосом: Получает поток трансмиссионной жидкости под высоким давлением, создаваемый насосом АКПП. Это основная "питающая" магистраль.
С Исполнительными Механизмами (Фрикционы, Муфты, Тормозные Ленты): По каналам внутри гидроблока и далее по трубкам/каналам в картере АКПП направляет управляющее давление жидкости к конкретным поршням фрикционов или сервоприводам тормозных лент, приводя их в действие.
С Гидротрансформатором и Системой Смазки: Распределяет жидкость для работы блокировочной муфты гидротрансформатора и обеспечивает подачу ATF для смазки и охлаждения всех вращающихся частей трансмиссии.
С Датчиками: Имеет каналы или точки подключения для датчиков давления, передающих информацию обратно в ЭБУ.
С Поддоном (Маслосборником): Через гидроблок осуществляется слив избыточной жидкости или жидкости, отработавшей в контурах управления, обратно в поддон.

Роль как "Мозга" Гидравлической Системы:

Прием команд: ЭБУ, анализируя данные (скорость, нагрузка, положение педали газа и т.д.), определяет необходимое передаточное число.
Генерация сигналов: ЭБУ посылает электрические сигналы на электромагнитные клапаны (соленоиды), установленные на гидроблоке.
Преобразование энергии: Соленоиды преобразуют электрический сигнал в гидравлическое действие – регулируют проходное сечение каналов или изменяют направление потоков жидкости внутри гидроблока.
Распределение давления: Система каналов и клапанов внутри гидроблока направляет поток ATF под нужным давлением именно к тем исполнительным механизмам (фрикционам, муфтам), которые должны быть включены или выключены для осуществления выбранной ЭБУ передачи.
Обеспечение плавности: Клапаны гидроблока (особенно главный линейный клапан давления и клапаны переключения) тонко регулируют величину давления и скорость его нарастания/спада, обеспечивая плавность включения сцеплений и, как следствие, комфорт переключения передач.

Компонент АКПП	Тип взаимодействия с гидроблоком	Назначение взаимодействия
ЭБУ АКПП	Электрическое (через соленоиды)	Получение команд управления на регулировку давления/потока
Масляный насос	Гидравлическое (прямая подача)	Получение основного потока ATF под давлением
Фрикционные пакеты / Муфты	Гидравлическое (управляющие магистрали)	Приведение в действие (включение/выключение) для переключения передач
Тормозные ленты	Гидравлическое (управляющие магистрали)	Приведение в действие сервоприводов для удержания элементов планетарных рядов
Гидротрансформатор	Гидравлическое (управляющие и смазочные магистрали)	Управление блокировочной муфтой, подача жидкости для работы и охлаждения
Система охлаждения/смазки	Гидравлическое (распределительные каналы)	Направление потока ATF для смазки шестерен, подшипников и охлаждения
Поддон (маслосборник)	Гидравлическое (сливные каналы)	Слив отработавшей жидкости из контуров управления и нагнетания

Таким образом, гидроблок занимает центральное физическое и функциональное положение в АКПП. Он является тем самым узлом, где электрические команды от ЭБУ трансформируются в точные гидравлические воздействия, управляющие механикой переключения передач. Без исправно работающего гидроблока корректная работа автоматической трансмиссии невозможна.

Корпус гидравлического блока: материалы и защита от загрязнений

Корпус гидроблока выполняет функцию жесткой основы для монтажа электромагнитных клапанов (соленоидов), каналов гидравлической системы, датчиков давления и скорости. Он герметично объединяет все компоненты в единый модуль, формируя сложную сеть масляных магистралей высокого давления для управления фрикционными пакетами и муфтами АКПП.

Для изготовления корпуса применяются легкие сплавы на основе алюминия (реже – магния), обеспечивающие высокую прочность, точность обработки внутренних каналов и эффективный теплоотвод. Поверхность подвергается анодированию или покрытию специальными составами для предотвращения коррозии и уменьшения трения масла. Геометрия каналов проектируется с учетом минимизации гидравлических потерь и турбулентности потока ATF.

Защита от загрязнений

Чистота рабочей жидкости критична для долговечности гидроблока. Основные методы защиты:

Входные фильтры: Устанавливаются на маслоприемнике в поддоне АКПП для грубой очистки ATF перед подачей в насос.
Магниты в поддоне: Улавливают ферромагнитные частицы (стружку, продукты износа).
Сетчатые фильтры соленоидов: Микрофильтры (размер ячеек 20-80 микрон) интегрированы во впускные отверстия каждого соленоида, задерживая мелкие абразивные частицы.
Герметичность корпуса: Уплотнительные прокладки и кольца исключают проникновение внешних загрязнений и утечки масла.

Несоблюдение регламента замены ATF и фильтров приводит к засорению каналов и клапанов, вызывая:

Заедание золотников управляющих клапанов.
Снижение скорости срабатывания соленоидов.
Нестабильное давление в магистралях.
Рывки, удары при переключении передач.

Источник загрязнений	Последствия для гидроблока
Продукты износа фрикционов/подшипников	Абразивный износ каналов, заклинивание клапанов
Деградация ATF (окисление, коксование)	Образование лаковых отложений на стенках каналов и клапанах
Попадание влаги/воздуха	Коррозия поверхностей, кавитация, пенообразование

Регулярная замена трансмиссионной жидкости с очисткой магнитов поддона – ключевое условие сохранения работоспособности гидравлического блока на протяжении всего срока службы АКПП.

Соленоиды-регуляторы: типы и управление потоками масла

Соленоиды-регуляторы являются электромеханическими исполнительными устройствами гидроблока АКПП, преобразующими электрические сигналы от электронного блока управления (ЭБУ) в гидравлическое давление. Они напрямую воздействуют на каналы подачи трансмиссионного масла, регулируя его давление, направление и интенсивность потока.

Точность и скорость срабатывания соленоидов определяют качество переключения передач, работу блокировки гидротрансформатора и защиту фрикционов от перегрузок. Управление осуществляется импульсными сигналами переменной силы тока или широтно-импульсной модуляцией (ШИМ), что позволяет плавно изменять параметры масляного потока.

Типы соленоидов и их функции

Основные разновидности соленоидов в гидроблоке:

Регулирующие давление (EPC): Поддерживают базовое давление в магистрали, адаптируя его под нагрузку двигателя и износ фрикционов.
Соленоиды переключения: Открывают/закрывают каналы для активации конкретных пакетов фрикционов или тормозных лент при смене передач.
Соленоиды блокировки ГДТ: Управляют подачей масла к гидротрансформатору, обеспечивая своевременную блокировку и разблокировку.
ШИМ-соленоиды: Плавно регулируют давление пропорционально силе управляющего тока (частота до 300 Гц).
On/Off соленоиды: Работают в бинарном режиме ("открыто/закрыто") для быстрой коммутации каналов.

Принцип управления потоками масла:

ЭБУ анализирует данные датчиков (скорость, нагрузка, положение дросселя).
На соленоид подается ток определенной силы или ШИМ-сигнал с заданной скважностью.
Электромагнитное поле перемещает плунжер, открывая клапан или изменяя его проходное сечение.
Масло перенаправляется к исполнительным механизмам (сервоприводам, муфтам), активируя требуемые передачи.

Тип соленоида	Управляющий сигнал	Влияние на поток масла
EPC (регулятор давления)	ШИМ (0–100%)	Линейное изменение давления в магистрали
On/Off переключения	Постоянный ток (12V/0V)	Полное открытие/закрытие канала
ШИМ-управления ГДТ	ШИМ (0–100%)	Плавная регулировка степени блокировки

Неисправности соленоидов (загрязнение, износ, электрические пробои) приводят к скачкам давления, рывкам при переключениях, ложным блокировкам ГДТ или переходу АКПП в аварийный режим. Для диагностики анализируют параметры тока управления и отклик гидравлической системы.

Функции клапана-демпфера и его влияние на переключения

Клапан-демпфер (дроссель) в гидроблоке АКПП предназначен для сглаживания гидравлических ударов и контроля скорости заполнения фрикционных пакетов. Он представляет собой калиброванное отверстие с шариковым или плунжерным механизмом, регулирующим поток рабочей жидкости. Основная задача – обеспечить плавное прилегание дисков сцепления без резких толчков.

Демпфирующий элемент интегрирован в каналы подачи ATF к муфтам переключения передач. При срабатывании соленоида масло проходит через клапан, который ограничивает его поток на начальном этапе. По мере преодоления сопротивления пружины или изменения сечения канала давление нарастает постепенно, что снижает ударные нагрузки.

Влияние на переключения передач

Устранение рывков: замедление начальной фазы смыкания фрикционов предотвращает резкий старт блокировки, смягчая переход между передачами.
Контроль времени срабатывания: калибровка отверстия определяет скорость заполнения муфты, влияя на продолжительность переключения.
Защита от износа: снижение ударных нагрузок уменьшает трение в фрикционных группах, продлевая ресурс дисков.

Состояние клапана	Эффект при переключении
Нормальная работа	Плавное срабатывание муфт без вибрации
Загрязнение/закоксовка	Замедленное включение передач, пробуксовка
Износ пружины	Резкие удары при переключениях (пинки)

Неисправности демпфера (засорение каналов, поломка пружины) приводят к задержкам включения, жестким ударам или пробуксовке передач. Корректная работа клапана критична для адаптивного управления АКПП, так как электронный блок рассчитывает давление и длительность импульсов соленоидов с учетом его характеристик.

Назначение и принцип действия перепускного клапана

Перепускной клапан в гидроблоке АКПП служит для стабилизации давления рабочей жидкости в главной магистрали (магистральном контуре). Его ключевая задача – предотвращение опасного превышения давления масла, вызванного работой насоса при изменении режимов движения или температурных колебаниях жидкости. Без этого элемента возможны повреждения уплотнений, деформация каналов гидроблока и выход из строя фрикционных пакетов.

Дополнительно клапан выполняет функцию перенаправления избыточного потока масла: при превышении заданного порога давления излишки жидкости не нагружают систему, а возвращаются либо на вход насоса, либо в масляный поддон. Это обеспечивает плавность переключений и снижает энергопотери на перекачивание масла.

Принцип работы

Клапан представляет собой подпружиненный поршень или шарик, размещённый в канале гидроблока. Работает по следующей схеме:

Масло от насоса поступает к клапану через входной канал, создавая усилие на поршень.
Пружина удерживает поршень в закрытом положении, пока давление не достигнет калиброванного значения (например, 8–20 бар в зависимости от конструкции).
При превышении порога давление преодолевает сопротивление пружины, сдвигая поршень/шарик.
Открывается перепускное отверстие, через которое избыток масла сбрасывается в сливную магистраль.
При падении давления ниже порогового значения пружина возвращает поршень в исходное положение, перекрывая сброс.

Регулировка давления осуществляется изменением жёсткости пружины или подбором её длины. В современных АКПП часто используются клапаны с дополнительным управлением от соленоидов, позволяющие динамически корректировать давление в зависимости от режима работы коробки.

Как клапан термостата регулирует температуру ATF

Клапан термостата в гидроблоке АКПП отвечает за поддержание оптимальной рабочей температуры трансмиссионной жидкости (ATF). Его ключевая функция – направление потока ATF через радиатор охлаждения или мимо него в зависимости от текущего температурного режима. При холодном старте клапан перекрывает доступ к радиатору, обеспечивая быстрый прогрев жидкости до рабочего диапазона 80-95°C.

При достижении заданной температуры термоэлемент клапана (восковый термостат или биметаллическая пластина) изменяет геометрию, преодолевая сопротивление пружины. Это открывает канал для подачи ATF в радиатор, где жидкость охлаждается встречным потоком воздуха. При снижении температуры ниже порогового значения клапан возвращается в исходное положение, минимизируя циркуляцию через охладитель для стабилизации теплового режима.

Принципы работы и типы конструкций

Основные механизмы регулирования:

Термомеханический принцип: Физическое расширение термочувствительного элемента (воск/биметалл) напрямую перемещает золотник клапана.
Электронное управление: В современных АКПП соленоид изменяет положение клапана по сигналу ЭБУ, учитывающему данные датчиков температуры ATF и двигателя.

Критические параметры работы клапана:

Температура открытия	75-90°C (точное значение зависит от модели АКПП)
Полное открытие	95-110°C
Неисправности	Заклинивание в открытом/закрытом положении, замедленное срабатывание

Последствия некорректной работы:

При постоянно закрытом клапане ATF перегревается (>120°C), вызывая окисление жидкости, разрушение фрикционов и потеря давления.
При заклинивании в открытом положении жидкость не прогревается до нормы, увеличивается вязкость, возникают толчки при переключениях и износ гидроблока.

Эффективность термостата напрямую влияет на КПД трансмиссии: поддержание температуры в рабочем диапазоне обеспечивает оптимальную вязкость ATF, снижает трение в пакетах сцепления и продлевает ресурс гидравлических компонентов.

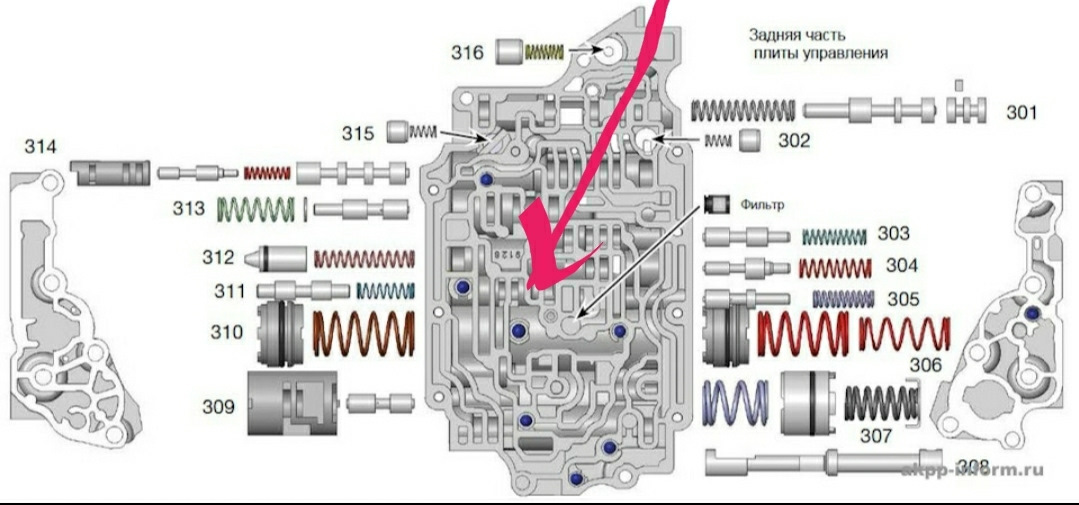

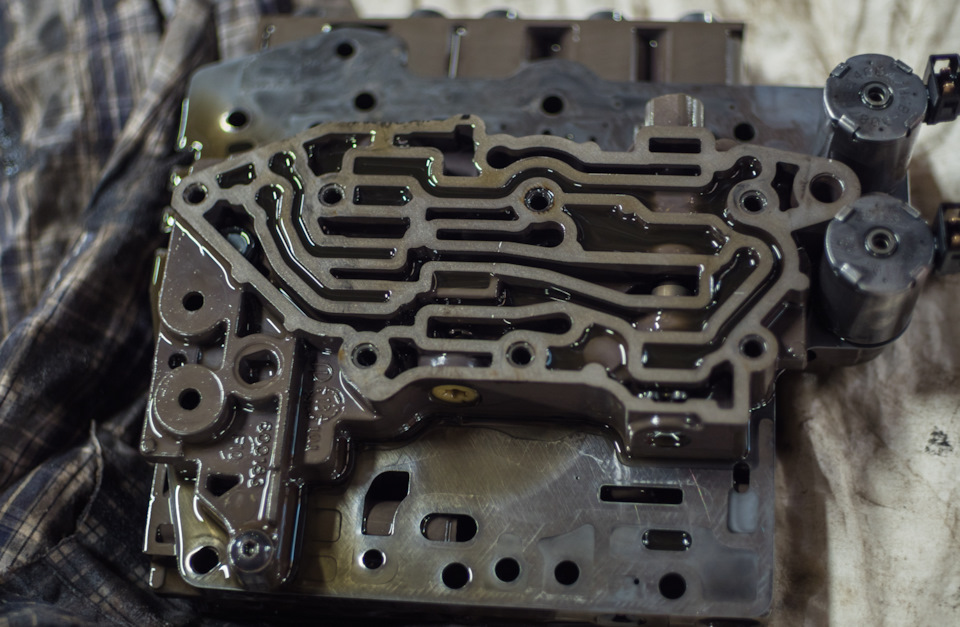

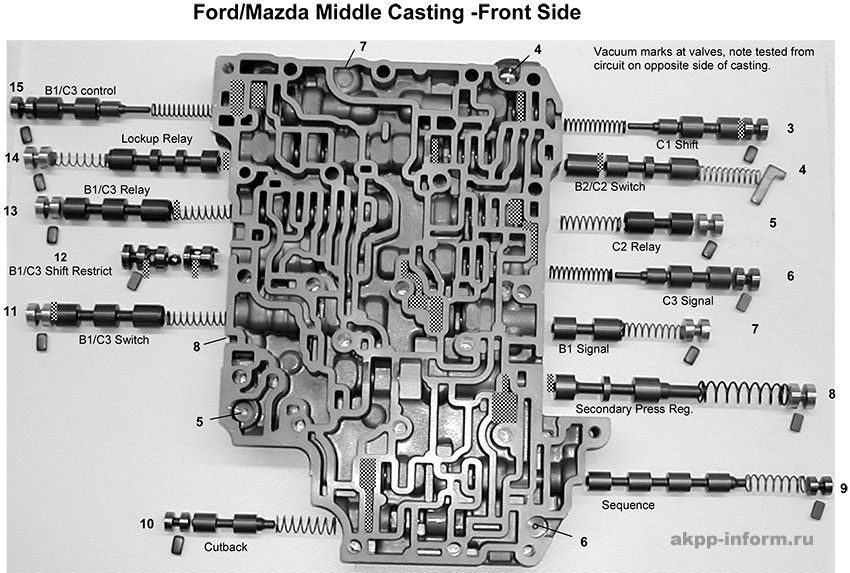

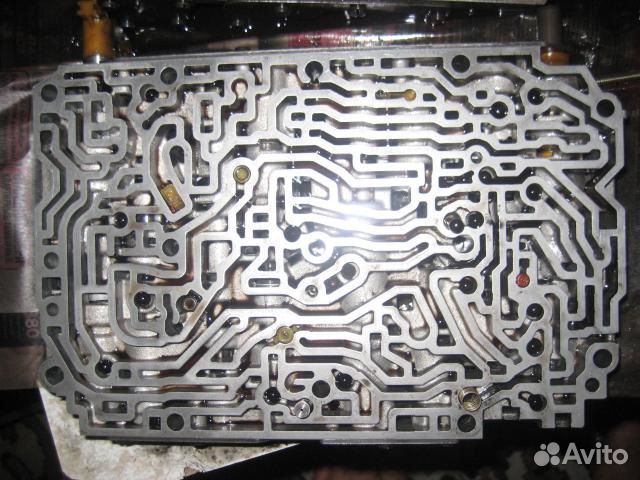

Пластины сепаратора: структура распределения каналов

Пластины сепаратора представляют собой многослойные стальные диски с точно вытравленными каналами и отверстиями. Их основная функция – направление потока трансмиссионной жидкости под давлением к конкретным клапанам (золотникам) в гидроблоке в строго определенной последовательности. Каждая пластина имеет уникальную конфигурацию протоков, соответствующую конкретным фазам работы коробки передач.

Распределение каналов на пластинах сепаратора организовано по принципу функциональных зон. Центральные каналы обычно отвечают за подачу основного давления от насоса. Периферийные каналы распределяют жидкость к исполнительным механизмам фрикционных пакетов, тормозных лент или блокировочной муфты гидротрансформатора. Между ними расположены управляющие каналы, подводящие давление к плунжерам соленоидов и клапанам-регуляторам.

Ключевые особенности структуры каналов

Точность геометрии: Ширина, глубина и профиль каналов рассчитаны для обеспечения заданной пропускной способности и минимизации гидравлических потерь.
Многоуровневая коммутация: Отверстия и проточки на разных пластинах в пакете сепаратора совмещаются, образуя сложные трехмерные магистрали для подачи, слива или блокировки жидкости.
Изолированные контуры: Перемычки и уплотнительные кольца между каналами предотвращают нежелательное смешивание потоков жидкости под разным давлением.
Синхронизация: Расположение каналов обеспечивает строгую временную последовательность подачи давления к фрикционам при переключении передач.

Функциональность всей системы управления АКПП напрямую зависит от безупречного совпадения конфигурации каналов на всех пластинах сепаратора в пакете и их правильной ориентации относительно клапанной плиты и соленоидов. Даже незначительное смещение или загрязнение каналов нарушает гидравлическую логику работы коробки.

Принцип работы управляющего клапана давления

Управляющий клапан давления регулирует величину магистрального давления в гидроблоке АКПП в зависимости от текущих условий движения и команд блока управления. Он изменяет давление масла, подаваемого насосом, основываясь на сигналах от электронных датчиков (скорости вращения валов, положения дроссельной заслонки, температуры масла) и механических факторов (например, центробежной силы в регуляторе на старых моделях).

Клапан представляет собой прецизионный плунжер, перемещающийся внутри канала под воздействием управляющих сил. При повышении давления в управляющей магистрали (или увеличении силы соленоида) плунжер смещается, открывая сливной канал. Это снижает давление в основной магистрали путем сброса части масла в картер. При уменьшении управляющего сигнала плунжер перекрывает слив, позволяя давлению расти.

Ключевые аспекты функционирования

Основные управляющие воздействия:

Электрическое регулирование: Сила тока на соленоиде PWM (широтно-импульсная модуляция) создает пропорциональное магнитное поле, толкающее плунжер.
Механическое регулирование: Центробежная сила регулятора (на входном валу) или давление дросселя (зависящее от педали газа) механически воздействуют на клапан через вспомогательные каналы.

Типы обратной связи:

Прямая связь: Изменение магистрального давления через отдельный канал сразу влияет на положение плунжера, стабилизируя систему.
Электронная коррекция: Блок управления (TCM) анализирует давление датчиками и мгновенно корректирует сигнал соленоида для точного соответствия расчетным параметрам.

Влияние на работу АКПП:

Низкое давление	Плавное переключение передач, снижение расхода топлива
Высокое давление	Жесткое быстрое переключение, предотвращение пробуксовки фрикционов под нагрузкой
Аварийное давление	Фиксированное значение при отказе электроники, обеспечивающее движение в "аварийном" режиме

Фильтры гидроблока: защита от абразивного износа

Фильтры гидроблока выполняют критически важную функцию улавливания механических частиц, циркулирующих в рабочей жидкости АКПП. Эти абразивные включения (металлическая стружка, продукты износа фрикционов, резиновые микрочастицы) образуются в процессе эксплуатации трансмиссии и при попадании в тонкие каналы гидроблока вызывают задиры поверхностей золотников, заклинивание клапанов и ускоренную деградацию прецизионных деталей.

Основная защита реализуется через двухступенчатую систему очистки масла. Входной сетчатый фильтр грубой очистки, установленный в поддоне коробки, задерживает крупные частицы размером свыше 80–120 микрон. Тонкая очистка осуществляется непосредственно в гидроблоке с помощью магнитного фильтра-пробки или картриджного фильтра из спеченного металла/синтетического волокна, способного улавливать включения от 20 до 40 микрон.

Принцип действия и конструктивные особенности

Магнитные уловители – встроенные в каналы или пробки магниты притягивают ферромагнитную стружку, предотвращая её циркуляцию.
Многослойные сетки – изготавливаются из нержавеющей стали с ячейками разного размера для каскадной фильтрации.
Бумажные/синтетические картриджи – обеспечивают высокую степень очистки за счёт микропористой структуры, но требуют регулярной замены.

Эффективность фильтрации напрямую влияет на ресурс гидравлических компонентов: соленоидов, регуляторов давления и клапанов переключения. Загрязнение масла частицами менее 15 микрон уже вызывает абразивный износ сопрягаемых поверхностей плунжеров и седел, что приводит к потере давления, некорректным переключениям и выходу АКПП из строя. Своевременная замена фильтров (каждые 60–80 тыс. км) вместе с маслом – обязательное условие сохранения работоспособности гидроблока.

Сопряжение гидроплиты с электронным блоком управления (ЭБУ)

Гидроплита взаимодействует с ЭБУ через систему датчиков и исполнительных механизмов, образуя замкнутый контур управления. ЭБУ непрерывно анализирует параметры движения автомобиля (скорость, нагрузку на двигатель, положение педали газа) и состояние трансмиссии (температуру масла, давление в магистралях, скорость вращения валов). На основе этих данных вычисляются оптимальные моменты и алгоритмы переключения передач.

Управляющие сигналы от ЭБУ поступают на электромагнитные клапаны (соленоиды), встроенные в гидроплиту. Соленоиды регулируют давление масла в каналах гидроблока, активируя фрикционные пакеты, блокировку гидротрансформатора и другие механизмы. Обратная связь обеспечивается датчиками, расположенными в корпусе АКПП и гидроплите, которые передают ЭБУ информацию о текущем состоянии системы для корректировки команд.

Ключевые аспекты взаимодействия

Основные компоненты связи:

Соленоиды (электроклапаны) – преобразуют электрические сигналы ЭБУ в гидравлическое давление.
Датчики:
- Скорости входного/выходного валов
- Температуры трансмиссионной жидкости
- Положения селектора
- Давления в магистралях

Принцип работы цикла управления:

ЭБУ получает данные от датчиков АКПП и двигателя.
Программный алгоритм сравнивает показания с заданными картами переключений.
Формируются импульсные сигналы для соленоидов (PWM-управление).
Соленоиды дозируют давление масла на клапаны гидроплиты.
Клапаны направляют поток жидкости к исполнительным механизмам (муфтам, тормозам).
Датчики фиксируют результат (например, фактическую скорость переключения) для корректировки ЭБУ.

Функция ЭБУ	Влияние на гидроплиту
Адаптивное управление переключениями	Корректировка давления на соленоидах для плавности включения передач
Защита от перегрузок	Экстренное снижение давления при перегреве или проскальзывании фрикционов
Управление блокировкой ГДТ	Точная модуляция давления соленоидов блокировки

Калибровка сопряжения критична для работы АКПП: отклонения в характеристиках соленоидов или показаниях датчиков вызывают толчки, задержки переключений или аварийный режим. ЭБУ компенсирует износ компонентов через адаптивные алгоритмы, изменяя давление в реальном времени для сохранения заданных параметров работы гидравлической системы.

Формирование давления масла в гидросистеме АКПП

Основным источником давления в гидросистеме является масляный насос, приводимый непосредственно от двигателя через гидротрансформатор. Насос засасывает трансмиссионную жидкость из поддона картера и нагнетает её в магистраль под высоким давлением, создавая необходимую энергию для работы всех гидравлических компонентов.

Величина рабочего давления регулируется специальным клапаном-регулятором, который сбрасывает излишки масла обратно в картер или на вход насоса. Этот клапан управляется либо механически (центробежным грузиком на валу), либо электронно (через соленоид по командам блока управления), поддерживая давление в строго заданном диапазоне независимо от оборотов двигателя.

Ключевые элементы и принципы

Основные компоненты системы:

Масляный насос (шестерёнчатый или лопастной) – создаёт первичный поток жидкости.
Клапан-регулятор – корректирует давление, дозируя сброс излишков масла.
Магистральный фильтр – очищает жидкость от продуктов износа.
Гидроаккумуляторы – демпфируют гидроудары и сглаживают переключения передач.

Принципы работы:

Насос генерирует поток жидкости пропорционально оборотам двигателя.
Регулятор ограничивает максимальное давление, защищая систему от перегрузок.
Электронные соленоиды (управляемые ЭБУ) перенаправляют поток масла к фрикционным пакетам и муфтам, активируя нужные передачи.
Давление адаптируется под режимы движения (например, повышается при резком ускорении).

Параметр	Значение/Принцип
Рабочее давление	3-20 бар (зависит от режима работы)
Источник энергии	Крутящий момент двигателя
Функция сброса	Предотвращение износа уплотнений и компонентов

Как соленоиды получают сигналы от ЭБУ трансмиссии

Электронный блок управления (ЭБУ) трансмиссии непрерывно анализирует данные от датчиков: скорости вращения валов, положения дроссельной заслонки, температуры масла, режима селектора и нагрузки на двигатель. На основе этих параметров и заложенных алгоритмов ЭБУ вычисляет оптимальные моменты и силу переключения передач, определяя необходимые давления в каналах гидроблока.

Для реализации управляющих решений ЭБУ формирует электрические сигналы, направляемые к конкретным соленоидам. Эти сигналы передаются по индивидуальным проводам через жгут и разъемы гидроблока. ЭБУ регулирует рабочие параметры соленоидов, изменя характеристики подаваемого напряжения.

Механизм передачи и обработки сигналов

Основные принципы взаимодействия:

Тип сигнала: ЭБУ использует широтно-импульсную модуляцию (ШИМ). Сила тока, подаваемая на катушку соленоида, регулируется не амплитудой, а скважностью – соотношением длительности импульса к паузе.
Регулировка давления: Чем выше скважность (длиннее импульс), тем сильнее магнитное поле в катушке. Это увеличивает ход плунжера, изменяя сечение гидравлического канала и давление масла.
Обратная связь: Датчики давления в гидроблоке или токовые сенсоры в цепях соленоидов передают данные в ЭБУ для коррекции сигналов в реальном времени, обеспечивая точность срабатывания.

Параметр сигнала	Влияние на соленоид	Результат в гидравлике
Частота ШИМ (Гц)	Скорость реакции плунжера	Плавность переключений
Скважность (%)	Величина хода плунжера	Давление в канале
Сила тока (А)	Мощность магнитного поля	Скорость срабатывания клапана

Коррозия контактов, обрыв проводки или загрязнение каналов гидроблока нарушают передачу сигналов, приводя к ошибкам в давлении и некорректной работе АКПП. ЭБУ фиксирует такие сбои, активируя аварийный режим для защиты агрегатов.

Алгоритм управления фрикционными пакетами через гидравлику

Управление фрикционными пакетами является ключевой функцией гидроблока для реализации различных передаточных чисел в АКПП. Оно осуществляется строго по командам электронного блока управления (ЭБУ) через сложную гидравлическую систему, обеспечивающую необходимое давление, направление потока жидкости и скорость срабатывания пакетов.

Основная задача алгоритма – своевременно подать или сбросить давление масла ATF на поршни конкретных фрикционных пакетов (муфт или тормозов) для их плавного включения (блокировки) или выключения (разблокировки). От точности и скорости этого процесса зависит качество переключения передач.

Последовательность работы алгоритма

Процесс управления фрикционным пакетом включает следующие этапы:

Формирование команды ЭБУ: На основе сигналов от датчиков (скорости вращения входного/выходного валов, положения дроссельной заслонки, режима селектора, температуры ATF и др.) ЭБУ определяет необходимое передаточное число и, следовательно, какие фрикционные пакеты должны быть включены, а какие выключены.
Активация соленоидов: ЭБУ подает электрические сигналы (ШИМ или ON/OFF) на соответствующие электромагнитные клапаны (соленоиды) внутри гидроблока. Каждый соленоид отвечает за управление давлением в определенной гидравлической линии.
Регулировка давления соленоидом:
- Соленоиды редукционного типа (нормально открытые): При подаче тока соленоид частично или полностью перекрывает канал, снижая давление в управляющей магистрали ниже него.
- Соленоиды нормально закрытые: При подаче тока соленоид открывает канал, позволяя магистральному давлению (от насоса) пройти дальше.
Управление золотниковыми клапанами (гидрораспределителями): Изменение давления соленоидом воздействует на торцы золотникового клапана, связанного с данной линией. Золотник перемещается, перенаправляя поток ATF:
- К поршню фрикционного пакета для его включения (давление подается в полость включения).
- На слив для выключения пакета (давление сбрасывается из полости включения).
Воздействие на фрикционный пакет: Масло ATF под давлением поступает в гидроцилиндр фрикционного пакета. Поршень цилиндра перемещается, сжимая набор фрикционных дисков (стальных и фрикционных). Возникающая сила трения блокирует соответствующие элементы планетарного ряда.
Контроль и адаптация: ЭБУ постоянно отслеживает фактические скорости вращения валов после команды на переключение. Несоответствие ожидаемых и реальных скоростей указывает на проскальзывание (слишком низкое давление) или удар (слишком высокое давление/быстрое включение). На основе этого ЭБУ адаптивно корректирует управляющие сигналы на соленоиды для компенсации износа фрикционов и изменения вязкости ATF.

Действие	Соленоид (НО*)	Управляющее давление	Золотниковый клапан	Состояние фрикционного пакета
Включение пакета	Ток подается	Снижается	Сдвигается, открывая путь магистр. давлению к поршню пакета	Блокируется (сжимается)
Выключение пакета	Ток снимается	Повышается (до магистрального)	Сдвигается, соединяя полость поршня пакета со сливом	Свободен (разжат)

*НО - Нормально Открытый (наиболее распространенный тип соленоидов управления фрикционами). Для Нормально Закрытых (НЗ) логика управления током обратная.

Регулировка давления в соответствии с нагрузкой двигателя

Основная задача гидроблока – адаптировать давление рабочей жидкости под текущую нагрузку силового агрегата. Это обеспечивает корректное срабатывание фрикционных муфт и плавность переключений при любых режимах работы двигателя.

Для оценки нагрузки используются два ключевых параметра: скорость вращения коленвала (обороты) и степень открытия дроссельной заслонки. Эти данные поступают от датчиков ЭБУ двигателя и преобразуются в управляющие сигналы для клапанов гидроблока.

Принцип адаптации давления

При увеличении нагрузки (например, при резком ускорении или движении в гору):

Датчик положения дросселя фиксирует широкое открытие заслонки.
ЭБУ анализирует данные об оборотах и угле открытия дросселя.
Линейный соленоид давления (LPC) получает сигнал на повышение давления в магистрали.

Это предотвращает проскальзывание фрикционов под высоким крутящим моментом. При снижении нагрузки (равномерное движение, холостой ход) давление уменьшается для экономии энергии насоса и снижения износа.

Фактор нагрузки	Реакция гидроблока	Результат
Резкое ускорение (дроссель 80-100%)	Рост давления на 20-40%	Жесткое, быстрое включение муфт
Плавное движение (дроссель 10-30%)	Стандартное/пониженное давление	Мягкие переключения
Буксировка груза	Коррекция +15-25%	Защита фрикционов от перегрева

Калибровочные карты, хранящиеся в памяти ЭБУ, задают нелинейную зависимость давления от входных параметров. Например, при одинаковых оборотах давление будет выше на 50% при 100% открытии дросселя по сравнению с 30%. Адаптация происходит в реальном времени с частотой до 100 раз в секунду.

Неисправности в системе регулировки (засор каналов, износ соленоидов, ошибки датчиков) приводят к толчкам при переключениях, пробуксовкам или аварийному режиму АКПП. Диагностика требует проверки фактического давления манометром и сравнения с эталонными значениями для конкретных режимов нагрузки.

Процесс включения передачи: путь масла через каналы

При команде на переключение передачи электронный блок управления (ЭБУ) активирует соответствующий соленоид в гидроблоке. Это открывает управляющий канал, позволяя маслу под давлением от главной магистрали поступать к целевым исполнительным механизмам. Одновременно блокируются каналы, связанные с предыдущей передачей, для исключения конфликта включений.

Масло от насоса проходит через фильтр и поступает в распределительную плиту гидроблока. Давление в системе регулируется клапаном-регулятором, обеспечивая стабильный поток. Через открытый соленоид жидкость направляется по профильным каналам к поршню фрикционной муфты или тормозной ленты, отвечающей за блокировку элементов планетарного ряда.

Ключевые этапы циркуляции масла

Участок пути	Назначение
Главная напорная магистраль	Подача масла под базовым давлением ко всем каналам гидроблока
Канал соленоида	Дозирование потока по сигналу ЭБУ через электромагнитный клапан
Распределительные каналы	Направление масла к конкретному сервопоршню через фрезерованные каналы в алюминиевой плите
Исполнительный цилиндр	Преобразование давления масла в механическое перемещение поршня для сжатия фрикционов

При сбросе давления (например, при переходе на нейтраль) масло отводится через дренажные каналы в картер. Скорость заполнения/опорожнения гидропривода контролируется калиброванными отверстиями в каналах, что обеспечивает плавность включения передачи без ударов.

Роль гидроблока в работе гидротрансформатора

Гидроблок является ключевым управляющим элементом, координирующим взаимодействие гидротрансформатора с планетарными механизмами АКПП. Он регулирует циркуляцию трансмиссионной жидкости, обеспечивая преобразование крутящего момента и плавное переключение передач. Без точного управления потоками масла со стороны гидроблока гидротрансформатор не сможет корректно выполнять свои функции.

Через каналы гидроблока жидкость под давлением поступает к фрикционным муфтам гидротрансформатора, блокируя или разблокируя связь между насосным и турбинным колесами. Это позволяет реализовать два режима работы: гидродинамический (мягкое соединение при старте) и жесткую блокировку (прямая передача момента на высоких скоростях).

Принципы управления потоками

Гидроблок управляет процессами в гидротрансформаторе через:

Соленоиды – регулируют давление масла на основе сигналов ЭБУ
Клапаны-демпферы – гасят пульсации жидкости
Каналы подачи/сброса – направляют потоки в полости блокировочной муфты

Режим работы	Действие гидроблока
Разблокировка	Сброс давления, разъединение турбинного и насосного колес
Частичная блокировка	Дозированная подача масла для управляемого проскальзывания
Полная блокировка	Максимальное давление, жесткое сцепление элементов

Сбои в работе гидроблока (засорение каналов, износ клапанов) приводят к нарушению фаз блокировки гидротрансформатора, что проявляется рывками, перегревом масла или пробуксовкой. Точная синхронизация этих процессов обеспечивает КПД трансмиссии и защиту от перегрузок.

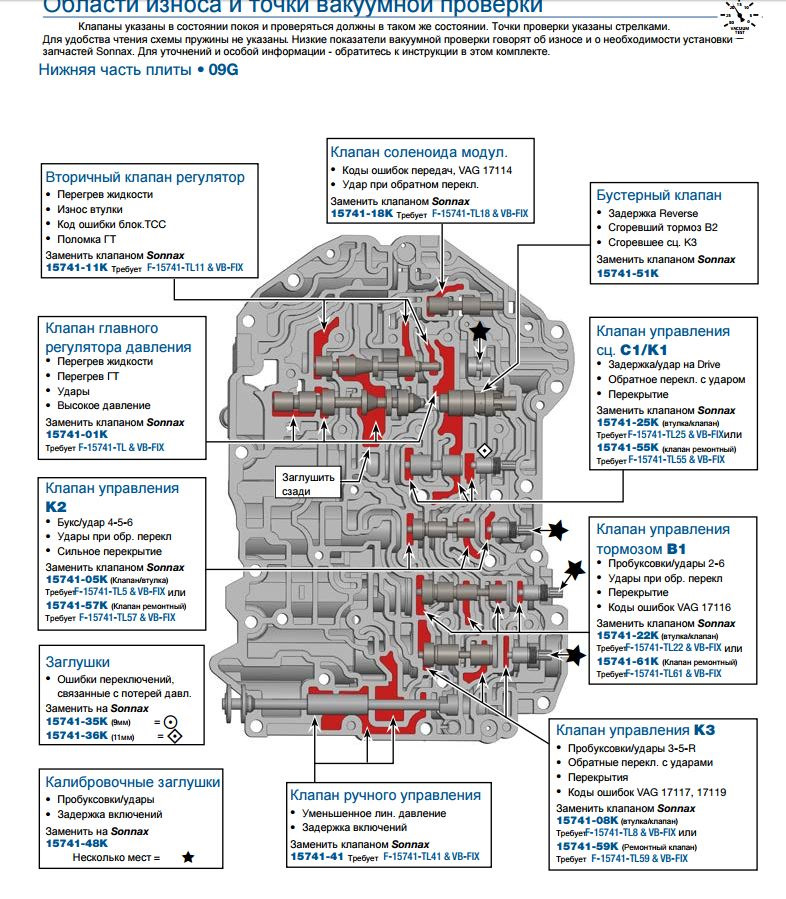

Основные причины засорения каналов клапанной плиты

Износ фрикционных материалов АКПП является неизбежным процессом. Микрочастицы дисков сцепления, тормозных лент и других компонентов постоянно циркулируют в трансмиссионной жидкости, постепенно оседая на стенках узких каналов клапанной плиты.

Пренебрежение регламентной заменой рабочей жидкости и фильтров приводит к деградации её эксплуатационных свойств. Со временем присадки вырабатываются, а накопленные загрязнения формируют плотные отложения в гидравлических каналах, нарушая точность регулировки давления.

Ключевые источники загрязнений

Продукты износа: Абразивная пыль от фрикционов, подшипников и шестерён ГБР
Деградация ATF: Окисление жидкости, полимеризация присадок, образование лаковых отложений
Внешние примеси: Попадание пыли/грязи через сапун или при некачественном ремонте
Коррозия металла: Образование окислов в системе из-за влаги или низкокачественной жидкости

Особую опасность представляют медленнорастворимые отложения, формирующие пробки в калиброванных отверстиях дросселей. Это нарушает баланс давлений в контурах управления фрикционами и муфтами, вызывая удары при переключениях.

Тип загрязнителя	Размер частиц	Последствия для каналов
Металлическая стружка	5-40 мкм	Задиры зеркал клапанов
Фрикционная пыль	1-20 мкм	Забивание дроссельных отверстий
Полимеризованные смолы	Гелеобразные	Снижение пропускной способности

Последствия износа шариков золотниковых клапанов

Износ шариков нарушает герметичность клапанных пар, вызывая неконтролируемые утечки рабочей жидкости внутри гидроблока. Снижается давление в управляющих магистралях, так как масло частично сбрасывается через дефектные седла клапанов. Нарушается баланс давления, необходимый для точного позиционирования золотников.

Потеря давления приводит к неполному срабатыванию фрикционных пакетов и тормозных лент. Возникает пробуксовка муфт, задержки при переключении передач или самопроизвольные изменения передаточных чисел. Усиливается тепловыделение из-за проскальзывания фрикционов, что ускоряет деградацию масла и износ других компонентов АКПП.

Критические нарушения в работе АКПП

Некорректные переключения: Рывки, удары, "провалы" при смене передач из-за медленного заполнения гидроцилиндров
Потеря передачи: Полное отсутствие реакции на движение селектора (D или R) при критических утечках
Перегрев масла: Снижение эффективности охлаждения и смазки из-за постоянной пробуксовки
Ложные сигналы датчиков: Колебания давления искажают данные для ЭБУ, провоцируя ошибки адаптации
Кавитация гидросистемы: Образование воздушных пробок в магистралях из-за нерасчётных потоков масла

Прогрессирующий износ шариков вызывает цепную реакцию: металлическая пыль от контактных поверхностей загрязняет масло, ускоряя абразивный износ седел клапанов, соленоидов и подшипников гидротрансформатора. Без своевременной замены изношенных компонентов возможен полный отказ гидроблока с необходимостью капитального ремонта АКПП.

Симптомы некорректной работы соленоидов управления

Некорректное функционирование соленоидов гидроблока АКПП проявляется в характерных сбоях при переключении передач и общем поведении трансмиссии. Эти электронно-управляемые клапаны регулируют давление масла в каналах гидроплиты, и их неисправность напрямую влияет на работу фрикционных пакетов и муфт.

Основные признаки связаны с нарушением плавности переключений, потерей динамики или несоответствием выбранных передач фактическим условиям движения. Симптомы могут варьироваться в зависимости от типа отказавшего соленоида (например, shift solenoid, EPC, TCC), но имеют общие закономерности.

Типичные проявления неисправностей

Рывки и удары при переключении – особенно заметны между 1-2 и 2-3 передачами
Задержки при смене режимов – "провал" тяги при переходе с D на R или при трогании
Некорректные точки переключения – преждевременные или запоздалые переходы на повышенную/пониженную передачу
Самопроизвольные переключения на нейтраль во время движения

Специфический симптом	Возможный виновник
Блокировка на одной передаче (Limp mode)	Соленоид EPC или shift-solenoid
Пробуксовка при разгоне	Соленоид линейного давления (EPC)
Подергивания на высокой скорости	Соленоид блокировки гидротрансформатора (TCC)

Появление ошибок в памяти ECU: коды P07XX (классы P0715-P0780 указывают на проблемы соленоидов)
Повышенный шум работы АКПП ("шипение" или стуки)
Перегрев трансмиссионной жидкости из-за постоянной пробуксовки

Диагностика требует проверки электрических параметров соленоидов (сопротивление обмотки, целостность проводов) и анализа фактического давления в магистралях через диагностический сканер. Частая причина отказов – загрязнение гидравлической жидкости или износ подвижных элементов клапана.

Диагностика неисправностей гидравлического блока

Диагностика гидроблока требует комплексного подхода, так как симптомы его неисправностей часто схожи с проблемами других узлов АКПП. Первичный анализ базируется на фиксации конкретных проявлений некорректной работы трансмиссии в различных режимах движения.

Основным инструментом является компьютерная диагностика через OBD-II разъем с использованием специализированного ПО. Она позволяет считать коды ошибок (DTC), проверить актуальные параметры работы системы управления (давление в магистралях, положение соленоидов, температура ATF), а также выполнить тесты исполнительных механизмов (например, активацию соленоидов).

Ключевые направления диагностики

Анализ кодов неисправностей: Интерпретация DTC с учетом контекста (например, ошибки соленоидов могут указывать на электрическую цепь, засор клапана или низкий уровень масла).
Проверка электрических компонентов:
- Измерение сопротивления обмоток соленоидов (сравнение с номиналом).
- Проверка целостности проводки, разъемов, качества "массы".
- Тест управления соленоидами (принудительная активация сканером).
Контроль гидравлических параметров:
- Замер давления в основных магистралях манометром при разных режимах (холостой ход, нагрузка).
- Оценка качества и уровня трансмиссионной жидкости (ATF): наличие металлической стружки, горелого запаха, пены.

Симптом	Возможная причина в гидроблоке	Метод проверки
Рывки, пинки при переключении	Износ/зависание клапанов модулятора, неисправность соленоидов давления (EPC), засор каналов	Сканирование давления, тест соленоидов, визуальный осмотр при разборке
Задержки включения передач	Низкое давление из-за износа насоса, утечек, неисправности EPC или редукционного клапана	Замер давления манометром, проверка уровня и состояния ATF
Невключение определенных передач	Залипание клапана соответствующей передачи, обрыв/КЗ соленоида, засор канала	Электротест соленоида, анализ данных сканера, пневмотест клапанов
Перегрев АКПП	Недостаточная производительность системы охлаждения из-за забитого фильтра, низкого уровня ATF, неисправности клапана терморегулятора	Контроль уровня ATF, проверка радиатора и магистралей, анализ температуры сканером

Окончательная верификация неисправности часто требует демонтажа и разборки гидроблока. Визуальный осмотр выявляет механический износ или задиры на пластинах и клапанах, деформацию пружин, наличие загрязнений (лака, металлических частиц) в каналах и соленоидах. Проверка подвижности клапанов в своих каналах (пневмотест) обязательна для исключения залипания.

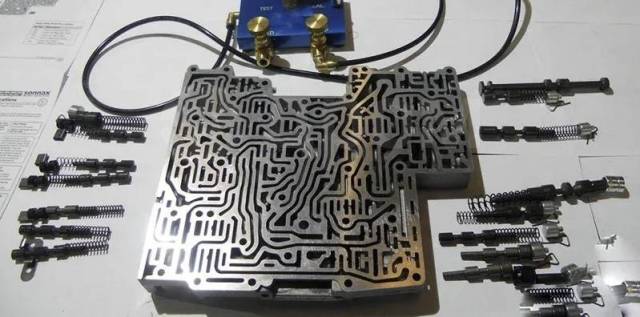

Промывка каналов гидроплиты при плановом обслуживании

Промывка направлена на удаление продуктов износа фрикционов, металлической стружки, загустевшего масла и грязи, скапливающихся в узких каналах гидроблока. Эти отложения нарушают геометрию проходных сечений, ухудшают пропускную способность магистралей и подвижность клапанов, что ведёт к некорректному давлению, запоздалым переключениям передач или пинкам.

Процедура выполняется при полной разборке гидроплиты во время капитального ремонта АКПП или при наличии диагностированных проблем с гидравлической частью. Она требует применения специальных моющих растворов, сжатого воздуха и ультразвуковой ванны для гарантированного удаления загрязнений из глухих отверстий и сложных лабиринтов каналов.

Ключевые этапы промывки

Демонтаж и разборка: Гидроплита снимается с коробки, электромагнитные клапаны (соленоиды), регуляторы давления и другие компоненты аккуратно демонтируются.
Предварительная очистка: Крупные загрязнения удаляются мягкими щётками и безворсовыми салфетками, пропитанными очистителем.
Ультразвуковая обработка: Детали погружаются в ванну со спецраствором. Ультразвуковые волны создают кавитацию, выбивающую отложения из микроканалов и труднодоступных полостей.
Продувка сжатым воздухом: Каждый канал и отверстие тщательно продуваются под высоким давлением для удаления остатков грязи и моющей жидкости.
Визуальный контроль и проверка: Осуществляется инспекция каналов на просвет, проверяется свободный ход клапанов в своих гнёздах после сборки.

Важные аспекты:

Используются только рекомендованные производителем АКПП или гидроблока чистящие составы, не повреждающие алюминиевые поверхности и покрытия.
Запрещено применять металлические щётки или острые предметы, способные оставить царапины, нарушающие герметичность клапанов.
После промывки обязательна замена всех уплотнений, фильтров АКПП и полная замена трансмиссионной жидкости.

Особенности замены соленоидов без снятия трансмиссии

Замена соленоидов без демонтажа трансмиссии возможна на многих моделях АКПП благодаря конструктивному расположению гидроблока в нижней части картера. Доступ к нему осуществляется через специальный технологический люк или после снятия поддона коробки передач. Этот метод существенно сокращает трудоемкость работ и время простоя автомобиля.

Ключевым условием является обеспечение абсолютной чистоты в зоне проведения операций. Любое попадание загрязнений внутрь гидроплиты или масляных каналов приведет к ускоренному износу деталей и повторным неисправностям. Обязательна тщательная очистка поверхности вокруг люка/поддона перед вскрытием и использование герметичных заглушек на открытые магистрали.

Последовательность и важные нюансы работ

Основные этапы замены включают:

Слив трансмиссионной жидкости в чистую емкость для возможного повторного использования (при условии ее хорошего состояния).
Демонтаж поддона АКПП с последующей очисткой от остатков масла и металлической стружки. Анализ отложений на магните помогает оценить состояние механической части.
Отсоединение электрических разъемов соленоидов и аккуратное извлечение гидроблока. Часто требуется частичное ослабление крепления корпуса клапанов без полного съема.

Критические моменты при установке новых компонентов:

Строгое соответствие заменяемых соленоидов оригинальным по каталожному номеру и техническим параметрам (сопротивление, скорость срабатывания).
Замена уплотнительных колец на штоках и посадочных местах соленоидов (обычно входят в ремкомплект). Старые кольца теряют эластичность и гарантированно подтекают.
Применение динамометрического ключа при затяжке болтов крепления гидроблока во избежание деформации корпуса или срыва резьбы.

Сравнение требований к материалам

Компонент	Требование	Риск при нарушении
Трансмиссионная жидкость	Только тип, указанный производителем АКПП	Некорректная работа клапанов, засорение каналов
Прокладка поддона	Новая, оригинальная или качественный аналог	Протечки масла, подсос воздуха
Очиститель поверхностей	Спецсредства без агрессивных растворителей	Разрушение резиновых уплотнений

Обязательным завершающим этапом является сброс адаптаций АКПП через диагностическое оборудование и контроль уровня масла на прогретом агрегате по методу производителя. Тест-драйв позволяет проверить качество переключений на всех режимах перед сдачей работы.

Список источников

При подготовке статьи о гидроблоке АКПП использовались специализированные технические материалы, обеспечивающие точность описания конструкции и принципов работы. Ключевое внимание уделялось современным публикациям, отражающим актуальные инженерные решения и диагностические методики.

Источники включают учебные пособия по автомобильным трансмиссиям, сервисные руководства ведущих производителей, а также научно-технические статьи по гидравлическим системам управления. Все материалы прошли перекрестную проверку для подтверждения достоверности данных.

Основные источники

Автоматические трансмиссии. Учебник для технических вузов. Под ред. В. П. Новикова
Сервисное руководство ZF 6HP26 Transmission. ZF Friedrichshafen AG
Горбачев М. И. Гидравлические системы автомобилей. Издательство "Машиностроение"
Технический бюллетень ATSG: Diagnostics of Mechatronic Units in Modern Automatic Transmissions
Научная статья: Принципы управления давлением в электронно-гидравлических модулях АКПП. Журнал "Автомобильная промышленность"
Патент US 8,291,763 B2 Hydraulic Control System for Automatic Transmission
Официальный тренинг-курс Aisin Warner Hydraulic Control Units
