Блок управления стеклоподъемниками - назначение и установка

Статья обновлена: 18.08.2025

Электрические стеклоподъемники стали стандартом в современных автомобилях, но их базовый функционал часто ограничен. Блок управления (модуль) кардинально расширяет возможности системы.

Ключевые задачи модуля: реализация удобных функций вроде автоматического подъема/опускания всех стекол одним нажатием, закрытия люка и стекол при постановке на сигнализацию, защиты от защемления. Он заменяет штатные реле и обеспечивает интеллектуальное управление электромоторами.

Преимущества установки включают повышенный комфорт, безопасность (особенно для детей) и сохранность механизмов. Монтаж требует базовых навыков автоэлектрики: подключение к цепям стеклоподъемников, замка зажигания и сигнализации согласно инструкции производителя.

Основное предназначение модуля управления

Главная задача блока управления стеклоподъемниками – централизованное управление электродвигателями оконных механизмов. Модуль принимает сигналы от кнопок в салоне, обрабатывает их по заданным алгоритмам и передает точные команды на подъемные устройства. Это исключает прямое ручное управление двигателями, снижая нагрузку на электропроводку и предотвращая перегрев компонентов.

Ключевая функция – реализация интеллектуальных режимов работы: автоматическое открытие/закрытие стекла при коротком нажатии кнопки, защита от защемления (реверс при обнаружении препятствия), а также блокировка клавиш (например, для безопасности детей). Дополнительно модуль диагностирует неисправности: обрыв цепи, перегрузку двигателей или заклинивание механизма, фиксируя ошибки в памяти для упрощения ремонта.

Дополнительные возможности

Адаптация под параметры авто: настройка крайних положений стекла при замене дверей.
Интеграция с охранной системой: автоматическое закрытие окон при постановке на сигнализацию.
Управление люком/зеркалами в расширенных комплектациях.

Проблема без модуля	Решение с модулем
Ручной контроль времени удержания кнопки	Автоматика полного цикла (+ функция "комфорт")
Риск поломки механизма при заклинивании	Защитное отключение и реверс
Перегорание предохранителей из-за перегрузок	Стабилизация тока и температурный контроль

Электронное регулирование работы стеклоподъемников

Электронное регулирование обеспечивает точное и плавное перемещение стекол в любом положении благодаря микропроцессорному управлению. Блок анализирует сигналы с датчиков положения двигателя и препятствий, корректируя скорость и усилие подъема/опускания в реальном времени. Это исключает рывки и перекосы даже при экстремальных температурах или износе механических компонентов.

Система интегрируется с бортовой сетью автомобиля через CAN/LIN-шины, получая данные о состоянии дверей, замков зажигания и других модулей. Такой подход позволяет реализовать функции автоматического закрытия стекол при постановке на сигнализацию, защиты от защемления пальцев и синхронизации работы всех стеклоподъемников по команде с центрального переключателя.

Ключевые компоненты системы

Датчики Холла – отслеживают обороты и позицию двигателя стеклоподъемника
Токовые сенсоры – обнаруживают изменение нагрузки при защемлении предметов
Реле обратной полярности – меняют направление вращения двигателя
ШИМ-контроллер – регулирует мощность подачи на электродвигатель

Функция	Принцип работы
Антизащемление	При повышении тока > 8А двигатель автоматически опускает стекло на 10 см
Комфортное закрытие	Кратковременное нажатие кнопки активирует полный цикл подъема/спуска
Адаптация нуля	Автокалибровка крайних положений после замены стекла или ремонта

При установке блока критически важно соблюдать полярность подключения и схему коммутации, указанную в сервисной документации автомобиля. Несоответствие параметров питания (обычно 12В) или ошибки в соединении с CAN-шиной приводят к сбоям в работе функций безопасности. Обязательна последующая инициализация системы через диагностическое оборудование.

Защита электродвигателей от перегрузок

Блок управления стеклоподъемниками интегрирует систему защиты электродвигателей от перегрузок, предотвращая их повреждение при механических препятствиях или заклинивании стекла. При возникновении чрезмерного сопротивления вращению вала, ток в обмотках двигателя резко возрастает, что ведет к перегреву и разрушению изоляции.

Контроллер непрерывно анализирует токовую нагрузку через датчики или косвенные параметры (падение напряжения, изменение частоты). При превышении заданного порога в течение критического времени, блок мгновенно отключает питание двигателя, сохраняя его работоспособность и предотвращая возгорание проводки.

Ключевые механизмы защиты

Тепловая блокировка – имитирует работу биметаллического реле: при перегрузке отключает цепь до остывания обмоток
Токовая отсечка – реагирует на кратковременные скачки тока (например, при ударе льда в уплотнитель)
Автореверс – при обнаружении сопротивления автоматически опускает стекло на 5-10 см для разблокировки механизма

Тип перегрузки	Реакция блока	Время срабатывания
Короткое замыкание	Мгновенное отключение	< 0.1 сек
Механический зажим	Автореверс + пауза 2-3 мин	0.3-0.8 сек
Длительная работа	Циклическое охлаждение	Через 20-30 сек

Важно: Корректная калибровка защиты требует точного определения номинального тока двигателя. Неверные настройки провоцируют ложные срабатывания или выход мотора из строя. В продвинутых блоках используется адаптивный алгоритм, учитывающий температуру окружающей среды и степень износа щеток.

Реализация функции автоматического подъема/опускания

Функция автоматического подъема/опускания стекол реализуется через программную прошивку блока управления, которая активирует моторы стеклоподъемников при однократном нажатии кнопки. Алгоритм определяет короткое и длинное нажатие: кратковременный сигнал инициирует обычное движение окна, а удержание кнопки более 1 секунды запускает полное открытие или закрытие без дальнейшего участия пользователя.

Для корректной работы система использует датчики Холла в моторах стеклоподъемников, передающие блоку управления данные о количестве оборотов и текущем положении стекла. Это позволяет точно определять моменты полного открытия/закрытия и автоматически останавливать моторы при достижении крайних позиций, предотвращая перегрев или механические повреждения.

Ключевые этапы подключения и настройки

При установке блока с функцией автоматики необходимо:

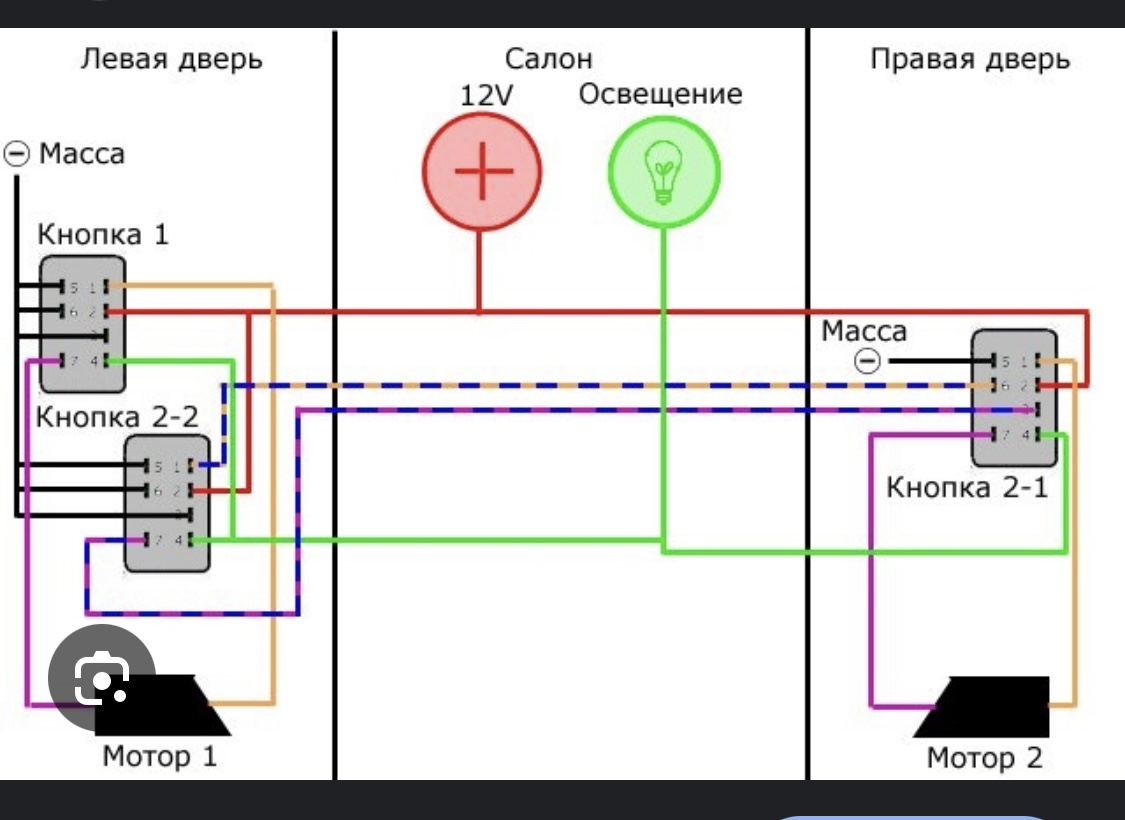

Подключить провода питания к АКБ и зажиганию согласно схеме производителя.
Соединить управляющие выходы блока с клеммами моторов стеклоподъемников.
Интегрировать сигнальные провода с датчиками положения в дверных стойках.

Калибровка предельных точек выполняется после монтажа:

Удерживать кнопку подъема 10 секунд при полностью закрытом стекле.
Повторить процедуру для опущенного положения с кнопкой спуска.
Подтвердить сохранение параметров звуковым сигналом блока.

Параметр	Значение	Назначение
Время активации auto-режима	1-1.5 сек	Фиксация длинного нажатия
Точность позиционирования	±2 мм	Погрешность остановки стекла
Защита от защемления	5-10 Н	Автореверс при сопротивлении

Важно! При отсутствии заводских датчиков положения потребуется установка энкодеров или потенциометров на оси моторов. Без них функция автоматики работать не будет, так как блок не сможет отслеживать позицию стекла.

Контроль точного положения стекол

Точное позиционирование стекол критически важно для корректной работы доводчиков, защиты от защемления и синхронного движения окон. Блок управления постоянно отслеживает положение стекла через датчики Холла или энкодеры в электродвигателях, преобразуя обороты двигателя в цифровые координаты. Без этой функции стекло могло бы останавливаться произвольно, оставляя щели или перекрывая уплотнители.

При замене блока требуется калибровка "нулевых точек" через диагностическое оборудование. Процедура включает полное закрытие стекол с фиксацией позиции в памяти контроллера. Последующие перемещения рассчитываются от этих реперных точек с погрешностью до 0.5 мм, что исключает рассинхронизацию при одновременном управлении несколькими окнами.

Ключевые технологии позиционирования

Импульсный подсчёт: Датчики регистрируют обороты двигателя (до 200 импульсов на 1 см хода стекла)
Адаптация к нагрузке: Контроллер корректирует положение при износе направляющих или обледенении
Память крайних положений: Автоматическое запоминание точек полного открытия/закрытия после замены стекла

Проблема	Решение контроллера
Смещение стекла при ударе дверью	Коррекция по данным датчика тока
Просадка напряжения в сети	Компенсация скорости для сохранения точности
Износ шестерён механизма	Динамическая калибровка каждые 50 циклов

Обеспечение работы "дети" (безопасные режимы)

Безопасные режимы в блоке управления стеклоподъемниками, обозначаемые как функция "дети", предотвращают травмирование пассажиров при эксплуатации электростеклоподъемников. Эти механизмы критически важны для защиты детей от случайного защемления конечностей или одежды движущимся стеклом при закрытии окон.

Основу защиты составляют два ключевых компонента: система автоматического обнаружения препятствий (anti-pinch) и принудительная блокировка управления. Первая реагирует на сопротивление при подъеме стекла, вторая позволяет централизованно отключать управление задними окнами с водительского места.

Принципы работы защитных функций

Anti-pinch технология: Блок непрерывно анализирует ток двигателя и скорость движения стекла. При обнаружении аномального сопротивления (например, при попадании руки), система мгновенно реверсирует двигатель, опуская стекло на 10-15 см.
Блокировка кнопок: Активация режима "дети" через отдельную клавишу на водительской панели отключает функционал задних переключателей. Управление возможен только с главного блока.
Двойная защита: Некоторые системы дополнительно используют датчики давления в уплотнителе или инфракрасные барьеры для фиксации препятствий до контакта со стеклом.

Для корректной работы безопасных режимов после установки блока обязательна калибровка "нулевой точки" хода стекол через диагностический разъем. Неоткалиброванная система может игнорировать препятствия или ложно срабатывать при нормальной работе.

Параметр	Anti-pinch	Блокировка кнопок
Активация	Автоматическая	Ручная (кнопка водителя)
Чувствительность	Регулируется в диапазоне 5-100 Н	Нет
Реакция	Опускание стекла + блокировка на 2 сек	Отключение питания кнопок

Интеграция с сигнализацией и центральным замком

Интеграция блока управления стеклоподъемниками (БУС) с системой сигнализации и центральным замком значительно расширяет его функциональность и повышает комфорт и безопасность эксплуатации автомобиля. Эта связь позволяет управлять окнами не только с водительской двери, но и дистанционно, по командам от охранного комплекса или при активации центрального замка.

Для реализации такой интеграции БУС должен иметь соответствующие интерфейсные входы (часто обозначаемые как "ANTI-PANIC", "СИГНА", "LOCK/UNLOCK" или "CAN-шина") и быть совместимым с электрическими характеристиками и протоколами управления штатной или установленной сигнализации/центрального замка. Подключение обычно осуществляется путем коммутации соответствующих проводов БУС с выходами сигнализации (релейными или транзисторными) или шиной данных автомобиля.

Ключевые функции при интеграции

После успешного подключения становятся доступны следующие полезные функции:

Автоматическое закрытие всех окон при постановке автомобиля на охрану (по команде "Lock" с брелка сигнализации или при активации центрального замка).
Автоматическое открывание окон (или только водительского, в зависимости от настроек) при снятии с охраны (команда "Unlock"), полезно для проветривания салона перед посадкой.
Режим "Anti-Panic" (Паника): одновременное открывание всех окон при активации тревожной кнопки на брелке сигнализации, что может быть критично в экстренной ситуации.
Дистанционное управление окнами с брелка сигнализации (удержание кнопок "Lock" или "Unlock" для закрытия/открытия).
Автоматическое доводка окон при закрытии дверей ключом или с брелка (если забыли закрыть окна перед выходом).

Способы подключения и поддерживаемые протоколы:

Тип Сигнализации/Замка	Способ Интеграции с БУС	Особенности
Простые сигнализации/ЦЗ (релейные выходы)	Провода выходов "Lock" и "Unlock" сигнализации подключаются к соответствующим входам БУС. Часто требуется установка дополнительных диодов для изоляции цепей.	Наиболее универсальный способ. Требует понимания схемы подключения сигнализации.
CAN-совместимые сигнализации/БУС	Подключение БУС к CAN-шине автомобиля. БУС "слушает" команды по шине (запирание/отпирание) и выполняет соответствующие действия с окнами.	Требует CAN-совместимости БУС и правильного подключения к шине. Максимально бесшовная интеграция со штатными системами.
Специализированные интерфейсы	Использование дополнительных модулей (CAN-адаптеров), преобразующих команды сигнализации или ЦЗ в понятный БУС сигнал.	Позволяет интегрировать БУС со сложными штатными системами, не имеющими прямых релейных выходов.

Критически важные моменты: При интеграции обязательно необходимо учитывать электрическую совместимость выходов сигнализации/ЦЗ и входов БУС (напряжение, ток, тип сигнала - "+" или "-"), чтобы избежать повреждения оборудования. Большинство современных БУС имеют настраиваемые параметры интеграции (чувствительность триггера, время удержания кнопки, выбор реагирующих окон), которые необходимо правильно запрограммировать согласно инструкции. Следует отключать функцию автоматического закрытия окон при длительной стоянке (например, в гараже), чтобы избежать разряда АКБ, если БУС требует постоянного питания для отслеживания состояния сигнализации.

Обработка сигналов с кнопок управления

Блок управления постоянно сканирует состояние контактов кнопок стеклоподъемников. При нажатии кнопки возникает электрический сигнал, который поступает на входы контроллера. Основная задача – точно интерпретировать действия пользователя (подъем/опускание) и преобразовать их в управляющие команды для электродвигателей.

Система применяет сложную фильтрацию для устранения ложных срабатываний. Ключевой этап – подавление дребезга контактов (debounce), возникающего при механическом замыкании. Контроллер анализирует длительность и стабильность сигнала перед принятием решения, игнорируя хаотичные колебания в первые миллисекунды нажатия.

Принципы преобразования команд

Распознавание режимов:
- Короткое нажатие – ручное управление (движение стекла только при удержании кнопки)
- Длительное нажатие (>0.5 сек) – активация автоматического режима
Защитные алгоритмы:
- Контроль тока двигателя для обнаружения препятствий
- Немедленная остановка при резком увеличении нагрузки
Обработка двойных нажатий: прерывание автоматического хода стекла

Схема обработки сигналов:

Этап	Технология	Назначение
Фильтрация	RC-цепи/цифровые фильтры	Подавление ВЧ-помех
Дребезг	Программная задержка (20-100 мс)	Игнорирование нестабильных контактов
Логика	Анализ длительности импульса	Разделение ручного/автоматического режимов

После валидации сигнала контроллер формирует ШИМ-команды для реле или H-моста, регулируя направление и скорость вращения двигателя. Одновременно активируется защита от перегрева обмоток и короткого замыкания через встроенные датчики тока.

Симптомы неисправности управляющего блока

Отказ электронного модуля управления стеклоподъемниками проявляется характерными сбоями в работе системы. Диагностика этих признаков позволяет точно локализовать проблему и избежать замены исправных компонентов (например, моторов или проводки). Игнорирование симптомов может привести к полной потере функциональности окон.

Наиболее типичные признаки неисправности блока управления включают в себя комплекс взаимосвязанных отказов. Эти проявления возникают внезапно или прогрессируют постепенно, затрагивая одно или несколько стекол одновременно.

Ключевые признаки поломки

Полный отказ всех стеклоподъемников – отсутствие реакции на кнопки при исправных предохранителях и питании.
Одностороннее движение стекол – например, опускание работает, а подъем заблокирован (или наоборот).
Самопроизвольное срабатывание – стекла двигаются без команды водителя или продолжают движение после отпускания кнопки.
Потеря функции автоматического режима – отсутствие доводки при однократном нажатии кнопки.
Некорректная блокировка пассажирских кнопок – функция блокировки не активируется либо срабатывает произвольно.
Локальные отказы – неработоспособность только одного стекла при исправном моторе и проводке.
Перегрев модуля – появление запаха гари, оплавление корпуса блока.

Отказ всех стеклоподъемников одновременно

При одновременном отказе всех стеклоподъемников первым подозреваемым становится блок управления (БУ), так как он координирует работу всей системы. Это исключает проблемы с отдельными моторчиками или механизмами дверей, указывая на системный сбой центрального компонента.

Неработоспособность окон может парализовать функционал автомобиля в дождь или при необходимости срочно открыть окна. Следует немедленно проверить ключевые элементы цепи питания и управления.

Основные причины и диагностика

Перегоревший предохранитель в общей цепи питания БУ (проверьте монтажный блок, руководствуясь схемой авто).
Обрыв/замыкание шины питания (тестируйте мультиметром напряжение на разъеме БУ при включенном зажигании).
Коррозия или повреждение контактов на разъемах блока управления (визуальный осмотр, зачистка).
Сбой прошивки БУ (требуется перезагрузка путем снятия клеммы АКБ на 10-15 минут).
Выход из строя самого блока (диагностируется после исключения других причин).

Порядок установки нового БУ:

Снимите облицовку зоны монтажа (водительская дверь/торпедо).
Отключите штатный разъем и демонтируйте старый блок.
Закрепите новый БУ на штатное место, подключите коннектор.
Активируйте функцию инициализации (для большинства авто: удерживайте кнопку подъема 5 сек после полного закрытия окна).
Проверьте синхронную работу всех стекол.

Симптом	Вероятная причина	Инструмент для проверки
Все стеклоподъемники не реагируют на кнопки	Отсутствие питания БУ	Мультиметр
Мигают лампочки на дверных панелях	Ошибка инициализации	Диагностический сканер
Срабатывает предохранитель после замены	Короткое замыкание в цепи	Тестер цепей

Важно: При замене БУ покупайте совместимую модель с идентичной партией. Установка неоригинального блока без адаптации может вызвать сбои CAN-шины.

Проблемы только с одной дверью

Если неисправность затрагивает исключительно один стеклоподъемник при корректной работе остальных, это указывает на локальную проблему, не связанную с центральным блоком управления. БУ обычно сохраняет работоспособность, поскольку координирует все двери одновременно, и сбой в нем вызвал бы нарушения в нескольких узлах.

Диагностику следует сфокусировать на компонентах конкретной двери: электромоторе, проводке, выключателях или механических частях привода. Системная ошибка БУ маловероятна, когда остальные окна функционируют нормально.

Типичные причины локальных неисправностей

Обрыв проводов в гофре между кузовом и дверью (частая причина из-за постоянного изгиба)
Окисление контактов разъёма мотора или дверного выключателя
Выход из строя кнопки управления на соответствующей двери
Залипание реле стеклоподъемника (если установлено индивидуальное для двери)
Механическая поломка:
- Износ шестерён привода мотора
- Обрыв троса/пластины подъёмного механизма
- Деформация направляющих стекла

Для проверки исключите базовые проблемы: проверьте предохранитель конкретной цепи (часто отдельный на каждую дверь), протестируйте подачу напряжения на мотор при нажатии кнопки, осмотрите состояние разъёмов и проводки в дверном корпусе. Механические дефекты выявляются при снятии обшивки двери.

Сбои автоматического режима работы стекол

Нарушения в автоматическом подъеме/опускании стекол – распространенная неисправность, при которой функция "одного касания" перестает корректно работать. Вместо плавного движения до конца, стекло может останавливаться произвольно, двигаться рывками или требовать постоянного удержания кнопки. Это происходит из-за потери блоком управления (БУ) эталонных значений положения стекла или получения некорректных сигналов с датчиков.

Чаще всего проблема вызвана сбоем в процессе инициализации (обучения) стеклоподъемников либо физическими помехами в работе механизма. Блок управления перестает "понимать" крайние точки хода стекла, что является обязательным условием для работы автоматического режима. Без точных данных о положении система переходит в ручное управление в целях безопасности, предотвращая возможное повреждение механизмов или травмирование пассажиров.

Основные причины сбоев и решения

Для восстановления автоматики требуется:

Повторная инициализация (обучение):
- Включить зажигание.
- Полностью опустить стекло, удерживая кнопку опускания 5 секунд после достижения нижнего положения.
- Поднять стекло до конца, удерживая кнопку подъема 5 секунд после закрытия.
Процедура сохраняет новые крайние точки в память БУ.
Проверка и устранение механических помех:
- Очистка направляющих от грязи и засохшей смазки.
- Замена изношенных роликов или уплотнителей.
- Смазка механизма спецсредствами.
Диагностика электрики:
- Проверка напряжения АКБ и контактов на моторе стеклоподъемника.
- Тестирование датчиков Холла в приводе (если предусмотрены).

Если указанные действия не помогают, вероятны внутренние неисправности блока управления (программный сбой, повреждение выходных ключей) или выход из строя самого электродвигателя. В этом случае требуется диагностика БУ на специализированном оборудовании или его замена с обязательной последующей инициализацией.

Самопроизвольное движение стекол

Самопроизвольное движение стекол – распространенная неисправность, проявляющаяся в несанкционированном подъеме или опускании стекол без нажатия кнопок водителем. Это не только раздражает, но и создает реальную угрозу безопасности: например, стекло может опуститься во время дождя или движения по трассе, оставляя салон уязвимым.

Основной причиной такого поведения чаще всего является неисправный блок управления стеклоподъемниками (БУ). Микропроцессор или силовые реле внутри модуля начинают хаотично срабатывать из-за внутренних коротких замыканий, перегрева или повреждения элементов платы. Реже проблема кроется в замыкании проводки или "залипании" кнопок управления.

Диагностика и устранение неисправности

Для точного выявления причины выполните следующие шаги:

Отключите кнопки управления поочередно (водительская и пассажирские). Если стекла перестали самопроизвольно двигаться – проблема в конкретной кнопке.
Проверьте целостность проводки от блока к дверям на предмет перетирания, окислов или повреждения изоляции.
Протестируйте блок управления:
- Снимите БУ и встряхните – если слышен стук (признак отпаявшихся компонентов), замена обязательна.
- Подключите заведомо исправный блок (если проблема исчезнет – неисправен старый модуль).

Решение: При подтверждении поломки БУ требуется его замена. Установите новый блок, совместимый с моделью авто:

Отсоедините аккумулятор.
Снимите обшивку для доступа к старому блоку.
Отключите разъемы и демонтируйте неисправный модуль.
Закрепите новый БУ, подключите колодки проводки.
Проведите инициализацию (если требуется по инструкции), проверьте работу стекол.

Важно: После замены блока выполните калибровку "полного хода" стекол (обычно – удерживая кнопку подъема 5 секунд в верхнем положении стекла), чтобы восстановить функцию автоматического подъема/опускания.

Необходимая диагностика перед заменой

Перед установкой нового блока управления стеклоподъемниками критически важно провести комплексную диагностику. Это исключит замену исправного модуля и точно выявит первопричину неполадки.

Ошибочная замена без проверки смежных компонентов приведет к повторному отказу системы или ненужным расходам. Диагностика должна охватывать как электрические цепи, так и механические элементы привода.

Ключевые этапы проверки

Электрические измерения:

Проверка напряжения питания на разъеме блока управления (12В±0.5В при включенном зажигании)
Тест целостности массы (сопротивление между клеммой GND блока и кузовом < 0.5 Ом)
Замер сопротивления моторов стеклоподъемников (типовые значения 0.8-3 Ом)
Контроль сигналов с кнопок (изменение напряжения при нажатии)

Механические проверки:

Оценка свободного хода стекла в направляющих (заедание увеличивает нагрузку на блок)
Диагностика состояния шестерен и приводных механизмов
Проверка люфтов реек и состояние пластиковых слайдеров

Анализ ошибок:

Считать диагностические коды через OBD-разъем сканером, поддерживающим body-модуль
Расшифровать коды неисправностей по мануалу производителя
Удалить ошибки после ремонта и проверить их повторное появление

Тип неисправности	Характерный признак	Проверяемый компонент
Короткое замыкание	Срабатывание предохранителя	Цепи питания, обмотки моторов
Обрыв цепи	Отсутствие реакции на кнопки	Проводка, контакты разъемов
Перегрузка	Прерывистая работа, самоотключение	Механизм подъемника, мотор

Важно: При нестабильной работе проверьте коррозию контактов в дверных гофрах и окисление разъемов. Используйте тестовую лампу для отслеживания сигналов управления при активации кнопок.

Проверка предохранителей и питания

Перед установкой блока управления стеклоподъемниками убедитесь в исправности цепи питания. Начните с проверки предохранителей, отвечающих за электростекла – их расположение указано в руководстве по эксплуатации авто или на крышке блока предохранителей. Используйте мультиметр в режиме прозвонки или визуально оцените целостность нити плавкого элемента.

Далее проверьте наличие напряжения на разъеме подключения блока управления. Включите зажигание и измерьте мультиметром напряжение между плюсовым проводом (обычно красного или желтого цвета) и массой авто. Отсутствие 12V указывает на обрыв в цепи – проверьте реле, контакты или целостность проводки от аккумулятора.

Пошаговая диагностика

Отключите АКБ – снимите минусовую клемму перед работой с электросистемой.
Определите предохранитель – найдите элемент, отвечающий за стеклоподъемники (часто обозначен иконкой окна).
Проверьте реле – при исправных предохранителях протестируйте реле стеклоподъемников.
Контроль массы – убедитесь в надежном контакте черного провода блока с кузовом авто.

Тип неисправности	Метод проверки
Перегорел предохранитель	Замена на элемент с аналогичным номиналом
Нет питания на разъеме	Прозвонка проводов от блока предохранителей
Плохая масса	Зачистка контактов на кузове

Важно: при отсутствии мультиметра временно установите исправный предохранитель – если он сразу перегорает, ищите короткое замыкание в проводке.

Тестирование кнопок управления

После установки блока управления стеклоподъемниками обязательным этапом является проверка функциональности кнопок. Тестирование позволяет убедиться в корректности подключения проводки и отсутствии ошибок монтажа. Пропуск этого шага может привести к некорректной работе электростекол или короткому замыканию.

Проверку начинают при включенном зажигании, но без запуска двигателя. Последовательно нажимают каждую кнопку на водительской и пассажирских дверях, контролируя движение стекол во всех направлениях. Особое внимание уделяют синхронности работы при одновременном нажатии нескольких клавиш.

Порядок действий при тестировании

Нажать кнопку опускания стекла на 2-3 секунды
Зафиксировать плавность хода и отсутствие посторонних шумов
Проверить работу функции "автоподъем/автоопускание" (при наличии)
Протестировать блокировку кнопок задних стекол с водительской панели

Проблема	Возможная причина
Стекло движется рывками	Загрязнение направляющих или неисправность моторчика
Отсутствие реакции на нажатие	Ошибка подключения разъемов или обрыв провода
Срабатывание только в одном направлении	Повреждение реле в блоке управления

Важно: при выявлении аномалий немедленно отключите питание. Повторная диагностика разъемов и тестирование мультиметром часто помогают локализовать проблему без демонтажа блока.

Поиск обрывов в проводке

При неработающем стеклоподъемнике первым делом исключите отказ двигателя или механизма, после чего переходите к диагностике проводки. Обрыв чаще всего возникает в местах перегибов: у дверей (между кузовом и дверной стойкой), под обшивкой или в гофрозащите жгута.

Подготовьте мультиметр в режиме "прозвонки" или контрольную лампу 12V. Отсоедините разъемы блока управления и проверьте целостность цепи по схеме авто, уделяя внимание питанию (+, -), сигнальным проводам к кнопкам и силовым линиям к мотору.

Пошаговая методика проверки

Тест питания блока управления: Найдите в разъеме провод постоянного +12V (обычно красный/желтый) и массу (черный/коричневый). При включенном зажигании подключите щупы мультиметра между ними – должно быть 11-14V.
Проверка управления: Снимите обшивку двери, проверьте цепь от кнопок до блока. При нажатой кнопке "вверх" мультиметр должен показывать замыкание контактов на соответствующих пинах разъема.
Диагностика моторных линий: Прозвоните провода от блока к мотору стеклоподъемника (чаще синие/зеленые пары). Сопротивление между контактами мотора и разъемом БУ – не более 0,5 Ом.

Тип провода	Цветовая маркировка	Нормальное сопротивление
Питание +12V	Красный/желтый	11-14V (при зажигании)
Масса	Черный/коричневый	0 Ом (на кузове)
Сигнальные (кнопки)	Разноцветные	Замыкание при нажатии

Важно: При обнаружении обрыва не просто соединяйте провода – установите термоусадку или герметичную муфту, особенно в дверных проемах. Повторяющиеся обрывы в одном месте указывают на неправильную укладку жгута или отсутствие демпфера.

Подготовка инструментов для замены

Сбор необходимых инструментов перед началом работ исключит простои и снизит риск повреждения компонентов автомобиля. Отсутствие подходящего оборудования усложнит демонтаж старого модуля и установку нового.

Обязательно отключите аккумулятор для предотвращения короткого замыкания. Убедитесь, что все инструменты соответствуют размерам крепежных элементов вашей модели авто – несоответствие может сорвать резьбу или повредить разъемы.

Минимальный набор инструментов

Отвертки: крестовая и плоская (размеры PH2, PZ2 и 5-6 мм)
Торцевые ключи: головки на 8-10 мм с трещоткой
Кусачки-стриппер: для зачистки проводов
Кримпер: для обжима контактов
Мультиметр: проверка напряжения и целостности цепей

Дополнительные материалы для качественного монтажа:

Материал	Назначение
Термоусадка 3-5 мм	Изоляция соединений
Автоэмаль	Антикоррозийная обработка контактов
Коннекторы типа "мама"	Замена поврежденных клемм

Требуемые расходные материалы

Для установки блока управления стеклоподъемниками необходим базовый набор инструментов и специфичные детали. Отсутствие любого элемента может затруднить или сделать невозможным корректный монтаж.

Помимо нового блока управления, потребуются дополнительные электротехнические и крепежные компоненты. Их перечень зависит от модели автомобиля и состояния существующей проводки.

Инструменты:

Набор отверток (крестовых, плоских)
Набор торцевых ключей или головок
Кусачки/стриппер для проводов
Кримпер для обжима клемм
Мультиметр для диагностики цепи
Паяльник с припоем и флюсом (опционально)
Фен термоусадки или зажигалка

Детали и расходники:

Материал	Назначение
Блок управления стеклоподъемниками	Основной устанавливаемый компонент
Автомобильные провода (сечение 1.5-2.5 мм²)	Прокладка новых цепей или ремонт старых
Изоляционная лента или термоусадка	Защита соединений от КЗ и влаги
Клеммы (ножевые, кольцевые)	Подключение к разъемам и массовым точкам
Диэлектрическая смазка	Обработка контактов для предотвращения окисления
Пластиковые хомуты	Фиксация проводки вдоль штатных трасс
Болты/стяжки для крепления блока	Надежная фиксация модуля в нише

Отключение минусовой клеммы аккумулятора

Перед началом работ с электропроводкой автомобиля, включая монтаж блока управления стеклоподъемниками, обязательно отсоедините минусовую клемму аккумуляторной батареи. Это исключает риск короткого замыкания при случайном контакте инструментов с токоведущими частями и предотвращает повреждение электронных компонентов.

Минусовая клемма (обычно обозначена знаком «-» и чёрным цветом) выбирается для отключения, так как её соединение с кузовом автомобиля создаёт массу. Снятие именно «минуса» первым разрывает цепь между АКБ и кузовом, сводя к нулю вероятность замыкания при случайном касании ключом металлических элементов при отсоединении «плюса».

Порядок безопасного отключения

Заглушите двигатель, выньте ключ зажигания.
Наденьте диэлектрические перчатки.
Ослабьте гайку крепления на минусовой клемме (чёрный провод) гаечным ключом.
Снимите клемму с аккумуляторного вывода.
Отведите провод в сторону и зафиксируйте, исключив контакт с выводом АКБ.

Важные нюансы

Не отсоединяйте плюсовую клемму первой – это может спровоцировать короткое замыкание.
Убедитесь, что клемма не контактирует с металлом кузова после снятия.
При длительном отключении АКБ (более 30 минут) возможен сброс настроек магнитолы или часов.

Ошибка	Последствие	Профилактика
Отключение «плюса» первым	Искры, оплавление проводов	Чёткое соблюдение последовательности
Слабый контакт при обратной установке	Сбои в работе электроники	Зачистка клеммы и вывода, затяжка гайки

Снятие обшивки двери (где расположен блок)

Блок управления стеклоподъемниками (БУС) обычно расположен внутри двери, за обшивкой. Для доступа к нему требуется демонтировать дверную карту. Точное местоположение зависит от модели автомобиля: чаще всего блок крепится к металлическому корпусу двери в нижней части, рядом с механизмом подъемника, или фиксируется на самой обшивке.

Перед началом работ обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор отверток (крестовых и плоских), пластиковый монтажный инструмент для поддевания обшивки и перчатки. Проверьте наличие крепежных элементов, которые могут скрываться под декоративными заглушками или ручками.

Пошаговый процесс демонтажа

Снимите декоративные элементы: удалите заглушки вокруг ручки открывания двери и подлокотника. Выкрутите винты под ними с помощью крестовой отвертки.
Демонтируйте динамик/решетку: если в нижней части обшивки установлен динамик, аккуратно отщелкните его крепления или выкрутите винты.
Отсоедините ручки: снимите механическую ручку стеклоподъемника (если есть), потянув ее на себя. Электрический переключатель подденьте плоской отверткой и отсоедините разъем.
Подденьте обшивку: вставьте пластиковый инструмент в щель между обшивкой и дверью. Начинайте с нижнего угла, последовательно отщелкивая клипсы по периметру. Двигайтесь аккуратно, чтобы не сломать крепеж.
Отключите провода: после снятия карты отсоедините разъемы подсветки, динамика (если не снят ранее) и дополнительных кнопок. Поднимите обшивку вверх, чтобы освободить ее от фиксатора оконного проема.

Поиск блока управления: осмотрите внутреннюю поверхность снятой обшивки – иногда БУС крепится непосредственно к ней саморезами или защелками. Если блока нет, осмотрите пространство внутри двери: он может быть закреплен на металлическом основании возле замка или стеклоподъемника. Блок представляет собой пластиковую коробку размером 5x10 см с выходящим из нее жгутом проводов.

Типичные места крепления	Внешний вид
На внутренней стороне обшивки двери	Прямоугольный корпус с 6-8 контактами
На металлическом каркасе возле замка	Черный/серый пластик, прикручен саморезами
Под электростеклоподъемником	Жгут проводов соединен с мотором и кнопками

Важно: при работе с проводкой внутри двери избегайте резких движений – провода могут быть натянуты. Закройте открытое пространство двери чистой тканью, чтобы внутрь не попали пыль и мусор. Если блок скрыт за влагозащитной пленкой, аккуратно отклейте ее (для последующей герметизации потребуется новый скотч).

Поиск места установки блока управления

Определение оптимального расположения блока управления стеклоподъемниками (БУ) – критически важный этап монтажа, влияющий на удобство обслуживания, защищенность компонента от повреждений и корректность работы системы. Неправильный выбор места может привести к затоплению модуля, механическим деформациям проводов или сложностям диагностики.

Основные критерии включают защищенность от влаги и грязи, отсутствие прямого контакта с подвижными элементами двери, минимальное расстояние до моторов стеклоподъемников для сокращения длины проводки, а также свободный доступ для возможного ремонта. Следует избегать зон, подверженных вибрациям или резким перепадам температур.

Типичные варианты размещения

В полости двери: Крепление на двусторонний скотч или саморезы за обшивкой. Требует герметизации от конденсата и проверки зазоров при движении стекла.
Под приборной панелью: Рядом с монтажным блоком предохранителей. Обеспечивает легкий доступ, но удлиняет провода до дверей.
Под сиденьем водителя: Сухое место с минимальным риском затопления. Необходима фиксация для предотвращения смещения.

Место	Преимущества	Недостатки
Дверная полость	Короткие провода, защита от салонных повреждений	Риск попадания влаги, сложность обслуживания
Под торпедой	Простота подключения к питанию, легкий доступ	Длинные кабельные трассы, риск зацепиться ногами

Перед фиксацией БУ обязательно выполните: примерку расположения с подключенными разъемами, проверку отсутствия помех движению тросов/жгутов, тестовый подъем стекол. Используйте пластиковые стяжки или кронштейны, исключающие контакт с острыми кромками кузова.

Варианты расположения модуля в автомобиле

Блок управления стеклоподъемниками (БУС) монтируется в защищённых от влаги и вибрации зонах, обеспечивая удобный доступ к проводам дверной электропроводки. Стандартные точки установки связаны с конструктивными особенностями авто и длиной штатной проводки.

Критично исключить контакт модуля с подвижными элементами двери (механизм стеклоподъёмника, тросы) и избежать перегиба жгута проводов. Герметичность места крепления предотвратит коррозию контактов.

Основные зоны монтажа

Внутри двери – классический вариант. Крепится на двусторонний скотч или саморезы к металлическому корпусу за обшивкой. Требует демонтажа карты двери и защиты от конденсата.
Под приборной панелью – около центрального замка или блока предохранителей. Актуально при коротких проводах или отсутствии места в дверной полости. Упрощает диагностику.
Под сиденьем водителя – сухое, малодоступное пространство. Необходимо удлинение проводки и защита от механических повреждений.

Сравнение вариантов

Расположение	Преимущества	Недостатки
Внутри двери	Минимальная длина проводов, заводской стандарт	Риск попадания влаги, сложность обслуживания
Под торпедо	Лёгкий доступ, защищённость от воды	Необходимость прокладки кабелей через гофру двери
Под сиденьем	Максимальная защита от внешних воздействий	Требует профессионального монтажа проводки

При выборе ориентируются на рекомендации производителя БУС и конструкцию конкретной модели авто. Универсальные блоки допускают гибкое размещение при условии соблюдения правил электробезопасности.

Демонтаж старого управляющего блока

Перед началом работ обесточьте автомобиль, отсоединив клемму «минус» от аккумуляторной батареи. Это исключит риск короткого замыкания и повреждения электрооборудования при случайном замыкании контактов.

Определите точное месторасположение старого блока управления. Чаще всего модуль крепится в районе центральной консоли, под приборной панелью со стороны водителя или внутри двери (в зависимости от конструкции автомобиля). Сверьтесь с руководством по ремонту вашей модели для уточнения позиции.

Этапы снятия устройства

Снимите облицовочные панели (торпедо, дверные карты) для доступа к модулю, используя пластиковый монтажный инструмент во избежание царапин.
Отсоедините все электрические разъемы от блока управления, предварительно отжав фиксаторы-защелки. Никогда не тяните за провода!
Ослабьте крепежные элементы (обычно винты или пластиковые клипсы), удерживающие корпус устройства.
Извлеките блок из посадочного места, контролируя положение подключенных жгутов (если остались неотсоединенные).

Тип крепления	Инструмент для демонтажа	Особенности
Винты	Крестообразная отвертка, Torx	Проверьте наличие скрытых винтов под наклейками
Пластиковые клипсы	Монтажная лопатка	Действуйте аккуратно, чтобы не сломать фиксаторы
Металлические скобы	Плоскогубцы	Требует частичного отгибания ушек крепления

Внимание: Маркируйте или сфотографируйте подключение разъемов перед отсоединением! Цветовая схема проводов может отличаться у разных производителей, и ошибка при установке нового блока приведет к некорректной работе стеклоподъемников.

Проверьте состояние проводки на предмет повреждений изоляции, окисления контактов или переломов жил. Обнаруженные дефекты необходимо устранить до монтажа нового модуля, иначе возможны сбои в работе системы.

Фиксирующие элементы крепления модуля

Корпус блока управления стеклоподъемниками требует надежной стационарной фиксации для предотвращения вибраций, смещений и механических повреждений во время движения автомобиля. Неправильное крепление может привести к обрыву проводов, нарушению контактов в разъемах или поломке самой платы контроллера из-за постоянных ударных нагрузок.

Производители предусматривают в конструкции модуля специальные монтажные уши, скобы или перфорированные площадки с технологическими отверстиями. Эти элементы рассчитаны на использование стандартных крепежных изделий автомобиля: винтов, саморезов, пластиковых хомутов или двухстороннего скотча с термостойким клеем. Критически важно обеспечить плотный прижим корпуса к кузовной панели без перекосов.

Типы креплений и их особенности

Резьбовые соединения: Винты или болты через монтажные отверстия обеспечивают максимально жесткую фиксацию. Обязательно применение шайб-гроверов для предотвращения самооткручивания.
Пластиковые стяжки: Быстрый монтаж через технологические проушины корпуса. Требуют гладкой поверхности кузова и замены при демонтаже.
Клейкие площадки: Термостойкий двухсторонний скотч для ровных поверхностей. Перед наклеиванием обезжирить металл спиртовым раствором.
Комбинированные методы: Часто применяется одновременное использование хомутов и клейкой ленты для дополнительной виброизоляции.

Тип крепежа	Надежность	Сложность монтажа	Рекомендуемое место установки
Винты/болты	Максимальная	Средняя (требует сверления)	Металлические усилители двери
Пластиковые хомуты	Средняя	Низкая	Проводные жгуты, кронштейны
Клейкая лента	Условная	Минимальная	Ровные участки внутренних панелей

При установке избегайте мест вблизи подвижных механизмов стеклоподъемника и нагревающихся элементов (электродвигателей, печки). Обязательно оставляйте технологический зазор 3-5 см вокруг модуля для вентиляции и обслуживания. После фиксации проверьте отсутствие натяжения проводов и свободный ход дверных карт при закрытии обшивки.

Отсоединение электрических разъемов

Найдите все электрические разъемы, подключенные к старому блоку управления стеклоподъемниками (БУСП). Обычно их один или два, реже больше. Внимательно осмотрите коннекторы на предмет маркировки, цвета или уникальной формы, которая поможет при подключении к новому блоку. Разъемы могут располагаться непосредственно на корпусе БУСП или быть выведены на жгуте проводов, закрепленном рядом.

Перед отсоединением всегда обесточьте систему. Для этого снимите клемму "минус" с аккумуляторной батареи. Дождитесь не менее 5 минут для сброса остаточного напряжения и деактивации подушек безопасности (если они связаны с системой комфорта). Это критически важный шаг безопасности.

Процедура отсоединения

Каждый разъем имеет свой механизм фиксации, предотвращающий самопроизвольное расцепление. Не пытайтесь оторвать разъем силой!

Тип "Язычок" (Lever): Наиболее распространен. Найдите пластиковый рычажок-фиксатор на корпусе разъема. Аккуратно поднимите или отогните этот язычок пальцем или тонкой плоской отверткой до характерного щелчка или до положения, когда он перестанет удерживать разъем. После освобождения фиксатора потяните сам корпус разъема (не за провода!).
Тип "Защелка" (Tab Lock): На разъеме присутствует небольшая пластиковая кнопка-защелка. Нажмите на нее пальцем или отверткой, удерживая в нажатом положении, и одновременно потяните корпус разъема в сторону отсоединения. Отпускайте кнопку только после полного снятия.
Тип "Поворотный Фиксатор" (Twist Lock): Встречается реже. Разъем имеет вращающееся кольцо вокруг своей оси. Поверните это кольцо в указанном направлении (часто по стрелке) до упора, после чего разъем можно будет свободно отсоединить.

Обязательно сфотографируйте подключение каждого разъема перед отсоединением! Это послужит точной инструкцией для подключения нового блока. Приложите небольшое усилие, вытягивая разъем строго вдоль оси штекеров. Если разъем не поддается, ни в коем случае не дергайте за провода – проверьте, полностью ли отведен фиксатор. Осмотрите отсоединенные разъемы на предмет повреждений контактов (окисление, погнутость, оплавление) или корпуса. При наличии дефектов их необходимо устранить до установки нового БУСП.

Маркировка проводов перед снятием

Перед демонтажем старого блока управления стеклоподъемниками критически важно точно промаркировать все провода, подключенные к его разъемам. Без корректной маркировки последующее подключение нового модуля станет крайне затруднительным и повысит риск ошибок, ведущих к короткому замыканию или некорректной работе электростекол.

Используйте цветную изоленту, термоусадочные трубки с надписями или специальные бирки для четкой идентификации каждого проводника. Фиксируйте не только цвет изоляции, но и его функциональное назначение (например: "питание +12В", "левый передний двигатель ↑", "масса").

Порядок действий:

Отключите минусовую клемму АКБ для обесточивания цепи.
Сфотографируйте разъемы блока с разных ракурсов (крупным планом) перед отсоединением.
Сравните провода со схемой из руководства по ремонту вашего авто (если доступна).
Маркируйте каждый провод попарно:
- Наклейте бирку на провод и соответствующий контакт разъема.
- Используйте одинаковые метки для цепи (например: "A1-питание", "A1-земля").
Составьте таблицу соответствия для дублирования информации:

Метка на проводе	Цвет провода	Функция	Разъем/Пин
Желтый_А	Желтый с красной полосой	Питание +12V (постоянное)	Разъем A, пин 3
Черный_B	Черный	Земля (кузов)	Разъем B, пин 1

После маркировки аккуратно отсоедините разъемы от блока. Не допускайте провисания бирок – они должны оставаться читаемыми. Храните схему и фото вместе с новым блоком до завершения установки.

Сравнение старого и нового блоков управления стеклоподъемниками

Старые блоки управления (БУ) стеклоподъемниками, особенно электромеханические модели, отличаются простотой конструкции и ограниченным функционалом. Они управляют базовыми операциями (подъем/опускание), но часто страдают от перегрева, окисления контактов и механического износа реле. Их диагностика затруднена отсутствием самодиагностики, а ремонт обычно сводится к замене всего модуля.

Современные электронные БУ используют микропроцессоры и твердотельные реле, что обеспечивает точное управление двигателями и расширенную защиту от перегрузок. Они поддерживают функции автоматического открытия/закрытия, защиты от защемления и интеграцию с CAN/LIN-шиной автомобиля. Новые блоки компактнее, имеют влагозащищенное исполнение и способны хранить коды ошибок для упрощения диагностики.

Ключевые отличия в технических характеристиках

Критерий	Старый блок	Новый блок
Управление двигателем	Релейная схема (грубая подача тока)	ШИМ-модуляция (плавный пуск/торможение)
Защитные функции	Только тепловая защита	Защита от защемления, перегрузки, короткого замыкания
Интеграция с авто	Изолированная работа	Обмен данными через CAN/LIN (управление с головного устройства, обновление ПО)
Ремонтопригодность	Нулевая (только замена)	Программируемость, сброс ошибок

Основные преимущества новых блоков:

Энергоэффективность: снижение нагрузки на бортовую сеть за счет точного контроля тока.
Адаптивность: автоматическая калибровка под параметры двигателя и регулировка усилия.
Безопасность: функция антизажатия моментально останавливает стекло при обнаружении препятствия.

Недостатки модернизации:

Необходимость программной адаптации БУ к конкретной модели авто.
Риск несовместимости с устаревшей проводкой (требует перехода на CAN-шину).
Высокая стоимость оригинальных модулей по сравнению с аналогами старого типа.

Установка нового блока в посадочное место

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите обшивку двери или панель, закрывающую блок управления, используя пластиковый монтажный инструмент, чтобы избежать царапин.

Аккуратно отсоедините старый блок от штатного разъема проводки, нажав на фиксатор. Проверьте целостность контактов в колодке и отсутствие коррозии. При необходимости очистите их контактным спреем.

Монтаж и подключение

Совместите крепежные элементы нового блока с отверстиями в кузове двери. Зафиксируйте устройство винтами или защелками согласно конструкции. Убедитесь в отсутствии перегибов проводов при подключении разъема – должен прозвучать характерный щелчок фиксатора.

Важные нюансы:

Соблюдайте ориентацию блока (метка «UP» должна быть направлена вверх)
Не допускайте контакта корпуса с металлом кузова без изоляционных прокладок
Проверьте герметичность уплотнителя, если блок размещен в зоне возможного попадания воды

После установки: Подключите аккумулятор и выполните тест работы стеклоподъемников при открытой двери. Проверьте синхронность хода стекол, реверс при автоматическом подъеме и функцию защиты от защемления.

Подключение разъемов проводки

Перед соединением проводов с блоком управления (БУ) стеклоподъемников обесточьте бортовую сеть автомобиля, сняв минусовую клемму с аккумулятора. Убедитесь, что маркировка разъемов на блоке соответствует схеме подключения в инструкции к вашему устройству – ошибка может привести к выходу модуля из строя.

Подготовьте провода: зачистите изоляцию на 8-10 мм, обожмите концы медных жил специальными клеммами (обычно типа "папа"). Проверьте соответствие цветовой маркировки проводов схеме установки – цвета могут отличаться у разных производителей авто.

Последовательность подключения разъемов

Силовые кабели:
- Постоянный "+12В" (толстый красный провод) – к предохранителю
- "Масса" (черный/коричневый) – к кузову авто
- Сигнальный "+12В" (желтый) – к замку зажигания
Управляющие кабели:
- Провода к кнопкам стеклоподъемников (обычно 6-8 жил)
- Шина CAN (при наличии) – к диагностическому разъему
Исполнительные цепи:
- 4 провода к мотор-редукторам дверей (2 на каждый стеклоподъемник)
- Провод сигнала блокировки стекол (синий/зеленый)

Цепь	Тип провода	Критичность
Питание	Сечение 2.5 мм²	Обязательна изоляция
Управление	Сечение 0.75 мм²	Защита от перегибов
Моторы	Сечение 1.5 мм²	Полярность

После соединения всех разъемов не включая питание, проверьте фиксацию клемм в колодках и отсутствие оголенных участков проводов. Проложите жгуты параллельно штатной проводке, используя пластиковые хомуты – избегайте участков возле подвижных элементов дверей.

Подсоедините аккумулятор и выполните тест: при корректном монтаже блок должен инициализироваться (характерный щелчок реле), а стеклоподъемники – реагировать на команды с кнопок. Отсутствие реакции одной из дверей указывает на перепутанные провода питания моторчика.

Фиксация корпуса модуля

Правильная фиксация блока управления стеклоподъемниками критична для защиты от вибраций, влаги и механических повреждений. Неподвижное крепление предотвращает обрыв контактов в разъемах и короткие замыкания, гарантируя стабильную работу электроники в условиях постоянных нагрузок.

Выберите сухое место в полости двери или под приборной панелью, удаленное от подвижных элементов стеклоподъемника и зон прямого воздействия воды. Поверхность должна быть ровной, очищенной от грязи и обезжиренной для максимального сцепления крепежа.

Технология установки

Подготовка основания: Зачистите металл от коррозии, протрите поверхность спиртовым составом.
Варианты крепления:
- Двусторонний скотч: Нанесите по периметру корпуса, снимите защитный слой, плотно прижмите на 30 секунд
- Скобы/хомуты: Используйте штатные крепления двери при наличии монтажных ушек на блоке
- Винты: Только для металлических поверхностей. Применяйте короткие саморезы (макс. 5 мм) с герметизирующими шайбами
Проверка: Убедитесь в отсутствии люфта, отсутствии контакта с тросами механизма и проводкой.

Критерий	Требование
Температурный режим	Не ближе 15 см к отопительным элементам
Влагоизоляция	Обязательное использование пластикового пакета при монтаже в дверной полости
Допустимый наклон	Не более 15° от горизонтали

Предупреждение: При винтовом креплении исключите повреждение внутренних компонентов двери! Контролируйте глубину вкручивания. Фиксация скотчем требует замены каждые 2 года из-за потери адгезии.

Сборка обшивки двери

Перед установкой обшивки убедитесь, что блок управления стеклоподъемниками надежно зафиксирован в штатном месте на металлической основе двери, а все провода аккуратно уложены без натяжения. Проверьте корректность подключения разъемов к моторчикам стеклоподъемников, кнопкам управления и бортовой сети – неправильная коммутация выведет систему из строя.

Аккуратно наденьте обшивку на дверную карту, совмещая крепежные клипсы с отверстиями в металле, избегая перекоса. Особое внимание уделите зоне расположения блока управления – обшивка не должна оказывать на него давление или пережимать провода. Заведите разъемы кнопок управления стеклоподъемниками через технологические окна в обшивке.

Ключевые этапы финальной сборки

Выполните последовательно следующие действия:

Фиксация крепежных элементов: Защелкните все клипсы по периметру обшивки, начиная с нижней части. Легкими ударами ладони убедитесь в полном прилегании.

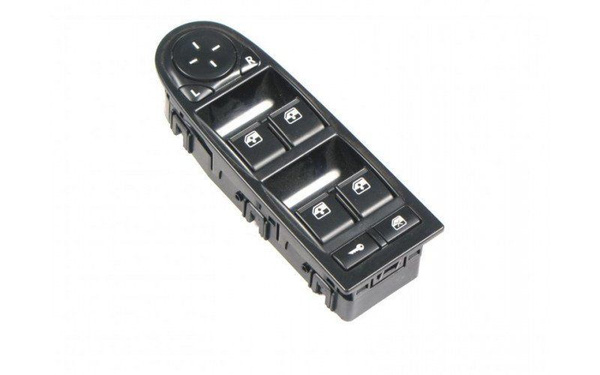

Подключение кнопок: Установите блок кнопок управления в посадочные гнезда обшивки, соедините электрические разъемы с блоком управления.
Проверка функционала: До полной сборки подключите АКБ, проверьте работу всех стеклоподъемников в обоих направлениях, отсутствие посторонних шумов.

Контрольная точка	Критерий качества
Зазоры обшивки	Равномерные по всему периметру, без щелей
Расположение проводов	Отсутствие контакта с подвижными элементами механизма
Работа кнопок	Четкое срабатывание без заеданий

После проверки закрепите декоративные заглушки, рукоятки и карманы. Убедитесь, что обшивка не прогибается при нажатии в районе блока управления – это признак неправильной укладки жгута проводов.

Подключение аккумуляторной батареи

Перед подключением аккумулятора убедитесь, что все соединения блока управления стеклоподъемниками выполнены согласно схеме производителя, а провода надежно зафиксированы в клеммах. Проверьте отсутствие коротких замыканий в цепи питания, особенно в местах контакта с кузовом автомобиля.

Соблюдайте полярность при подсоединении клемм: красный кабель подключается к положительной клемме АКБ (маркировка "+"), черный – к отрицательной (маркировка "-"). Наденьте клеммы плотно без перекосов, завершив установку затяжкой фиксирующих болтов.

Последовательность действий

Отключите все потребители энергии в автомобиле (зажигание, свет, магнитолу)
Сначала подсоедините положительную клемму АКБ
Затем подключите отрицательную клемму
Проверьте индикацию блока управления (при наличии светодиодных индикаторов)

Параметр	Требование
Напряжение АКБ	12В ±10%
Сечение питающих проводов	Не менее 2.5 мм²

После подключения выполните калибровку стеклоподъемников через диагностический разъем (если предусмотрено инструкцией). Избегайте подачи нагрузки на блок в течение 1-2 минут после подачи питания для завершения инициализации системы.

Активация системы стеклоподъемников

После физической установки блока управления (БУ) в штатное место и подключения разъемов необходимо активировать систему. Без этого этапа стеклоподъемники не будут реагировать на команды с кнопок или брелока, так как блок требует первоначальной настройки и синхронизации с электроникой автомобиля.

Активация включает в себя процедуру "обучения" блока управления, где он запоминает крайние положения (верхнее и нижнее) каждого стекла и калибрует усилие срабатывания защиты от защемления. Это гарантирует корректную работу автоматического подъема/опускания и безопасность пассажиров.

Процесс активации и калибровки

Точный алгоритм зависит от модели авто и типа БУ, но общие шаги таковы:

Включить зажигание (положение ON) при работающем двигателе.
Зажать кнопку подъема стекла до полного закрытия и удерживать её ещё 3-5 секунд.
Опустить стекло полностью, удерживая кнопку вниз 3-5 секунд после остановки.
Повторить действия для каждого окна отдельно.

Важно: Если система не активировалась:

Проверьте предохранители и целостность проводки.
Убедитесь, что БУ совместим с моделью авто.
Сбросьте ошибки через диагностический разъем OBD-2.

После успешной калибровки проверьте функции:

Функция	Проверка
Автоподъем/автоспуск	Короткое нажатие кнопки до щелчка
Защита от защемления	Имитация препятствия при подъеме
Управление с брелока	Долгое удержание кнопки открытия/закрытия

Тестирование ручного режима работы окон

После установки блока управления стеклоподъемниками критически важно проверить корректность ручного управления. Этот режим используется чаще всего и обеспечивает базовую функциональность. Тестирование начинается с визуального осмотра соединений и фиксации кнопок в монтажных местах перед подачей питания.

Убедитесь, что аккумуляторная батарея подключена с соблюдением полярности, а предохранители соответствуют номиналу, указанному в схеме подключения. Включите зажигание автомобиля без запуска двигателя для активации электроцепей. Переходите к поэтапной проверке реакции системы на ручные команды.

Порядок проверки функций

Выполните следующие действия для каждого окна последовательно:

Тест подъема: Зажмите кнопку подъема до упора. Стекло должно двигаться плавно без заеданий и остановиться сразу после отпускания кнопки.
Тест опускания: Удерживайте кнопку опускания 3-4 секунды. Контролируйте равномерность хода и полное открытие.
Проверка мгновенного останова: Прервите движение стекла в середине хода резким отпусканием кнопки. Убедитесь в немедленной остановке без инерционного перемещения.
Синхронность работы: При одновременном тестировании нескольких окон убедитесь в отсутствии просадки напряжения, вызывающей замедление работы.

Распространенные проблемы ручного режима и методы их устранения:

Симптом	Возможная причина	Решение
Движение с рывками	Загрязнение направляющих, слабое крепление двигателя	Очистка шиберных пазов, затяжка крепежа
Окно не реагирует на кнопку	Обрыв проводов, окисление контактов, сгоревший предохранитель	Прозвонка цепи, зачистка разъемов, замена предохранителя
Автоматическое опускание после подъема	Сбитые параметры калибровки, неисправность датчика положения	Активация процедуры переобучения по инструкции производителя

При выявлении неполадок обязательно проверьте корректность подключения разъемов к блоку управления и отсутствие пережатых проводов в дверных гофрах. Если проблемы сохраняются после устранения механических причин, выполните сброс ошибок через диагностический разъем OBD-II специализированным сканером.

Проверка функции автоматического подъема

После установки или замены блока управления стеклоподъемниками критически важно проверить работоспособность функции автоматического подъема/опускания. Эта опция позволяет водителю одним коротким нажатием кнопки полностью открыть или закрыть стекло без удержания клавиши, что повышает комфорт и безопасность.

Для активации автоматического режима обычно требуется выполнить процедуру инициализации, специфичную для модели автомобиля. Типичный алгоритм включает полное закрытие стекла с удержанием кнопки подъема 3-5 секунд после достижения верхнего положения, затем полное опускание с аналогичной задержкой в нижней точке. Успешность калибровки подтверждается характерным щелчком реле или миганием подсветки кнопок.

Последовательность тестирования

Нажмите кнопку опускания до первого фиксированного положения – стекло должно двигаться только при удержании.
Коротко ударьте кнопку вниз до второго положения – стекло должно автоматически опуститься полностью.
Повторите проверку для подъема: короткое нажатие вверх должно инициировать автоматическое закрытие.

Если автоматика не срабатывает, выполните дополнительные проверки:

Убедитесь в отсутствии механических препятствий в направляющих.
Проверьте корректность подключения разъемов к блоку управления и мотору.
Протестируйте предохранитель цепи стеклоподъемников (обычно 20-30А в монтажном блоке).

Тип неисправности	Возможная причина
Автоподъем работает только в одном направлении	Сбой калибровки, повреждение датчика положения
Стекло не останавливается при препятствии	Некорректные настройки усилия, неисправность мотора

При сохранении проблем потребуется диагностика сканером для считывания ошибок блока управления и проверки реальных параметров работы системы.

Контроль автоматического опускания стекол

Данная функция позволяет водителю одним кратковременным нажатием кнопки полностью опустить стекло в выбранной двери без необходимости удерживать клавишу. Система автоматически отслеживает положение стекла через датчики Холла или энкодеры в мотор-редукторах, прекращая подачу напряжения при достижении нижнего положения. Для люков с режимом "проветривания" реализуется двухступенчатое управление: первое нажатие приоткрывает створку, второе – доводит до конца.

Контроль опускания интегрирован с системами безопасности: при срабатывании подушек безопасности во время аварии блок автоматически опускает все стекла для эвакуации и предотвращения заклинивания дверей. В премиальных моделях функция дополняется датчиками дождя – при обнаружении осадков во время стоянки окна самостоятельно закрываются.

Принцип настройки функции

Активация режима требует калибровки конечных точек хода стекол через диагностический разъем OBD-II:

Включить зажигание без запуска двигателя
Зажать кнопку опускания на 10 секунд до звукового сигнала
Полностью опустить стекло и удерживать кнопку еще 3 секунды
Повторить процедуру для поднятия

Типичные неисправности:

Стекло не опускается автоматически	Сбой калибровки, износ щеток моторчика
Самостоятельное движение после остановки	Загрязнение направляющих, низкое напряжение АКБ

Для моделей без заводского автоподъема устанавливают универсальные блоки управления с поддержкой CAN-шины. Модуль врезают в цепь между кнопками и дверными моторами, подключая к замку зажигания и бортсети через предохранитель 10А.

Проверка блокировки кнопок на водительской двери

Функция блокировки предотвращает случайное управление стеклоподъемниками пассажирских дверей с их кнопок, что особенно важно при перевозке детей. Активация осуществляется отдельной клавишей на подлокотнике водительской двери, обычно обозначенной пиктограммой перечёркнутого окна или замка.

Для тестирования работоспособности блокировки включите зажигание и последовательно выполните два действия. Сначала нажмите кнопку блокировки в положение «Активно», после чего попытайтесь опустить или поднять любое пассажирское стекло с помощью соответствующей кнопки на самой двери пассажира.

Ключевые этапы диагностики

При активированной блокировке пассажирские кнопки должны полностью игнорировать нажатия
Управление всеми окнами должно сохраняться с водительского блока
Повторное нажатие на кнопку блокировки возвращает управление пассажирам

Если система ведёт себя иначе – например, пассажирские окна продолжают работать при якобы активированной блокировке – проверьте:

Механическую целостность кнопки блокировки (залипание, физические повреждения)
Корректность подключения разъёмов к водительскому блоку управления
Наличие ошибок в памяти блока диагностическим сканером

Симптом	Возможная причина
Блокировка не активируется	Обрыв сигнального провода, неисправность кнопки
Блокируется только часть окон	Проблемы в цепях конкретных дверей
Функция самопроизвольно отключается	Сбои питания блока управления

Важно: На некоторых автомобилях блокировка может не работать при открытых дверях или выключенном зажигании – сверьтесь с руководством по эксплуатации. Если диагностика подтверждает неисправность блока управления, потребуется его замена с последующей адаптацией стеклоподъемников.

Тестирование защиты от защемления

После установки блока управления стеклоподъемниками критически важно проверить корректность работы функции защиты от защемления. Эта система предотвращает травмирование пассажиров (особенно детей) и повреждение механизмов при случайном попадании рук, предметов или одежды в зону движения стекла. Принцип основан на отслеживании изменений скорости двигателя или силы тока: при обнаружении аномального сопротивления блок мгновенно реверсирует направление движения на 10-15 см.

Тестирование проводится на полностью собранной двери с подключенной проводкой и установленными уплотнителями. Необходимо убедиться, что стекло перемещается плавно без перекосов, а регуляторы и направляющие чистые и смазаны. Проверка выполняется при напряжении АКБ 12.0-14.5V – отклонения могут исказить результаты.

Пошаговая процедура тестирования

Имитация препятствия:
- При поднятии стекла зажмите между рамкой и верхним краем стекла деревянный брусок диаметром 20-40 мм
- Используйте резиновый мяч или специальный тестовый манекен (рекомендуется VW/Audi)
Контроль реакции системы:
- При контакте с объектом стекло должно немедленно опуститься на 100-150 мм
- Допустимая сила сжатия до срабатывания – не более 100 N (ньютонов)
Повторная калибровка:
- После 3-5 успешных тестов выполните процедуру инициализации: полностью закройте окно, удерживая кнопку «UP» 5 секунд
- Проверьте работу в режимах «автоподъем» и ручного управления

Параметр	Нормальное значение	Признак неисправности
Время реакции	≤ 500 мс	Задержка >1 сек
Обратный ход	100-150 мм	Стекло останавливается без реверса
Скорость при срабатывании	≥ 200 мм/сек	Медленное опускание

Важно! Если защита не активируется: проверьте целостность троса регулятора, отсутствие коррозии в разъемах блока и правильность подключения Hall-датчиков. При повторных сбоях требуется диагностика CAN-шины – ошибки типа B1215 или B131F указывают на неисправность модуля.

Дополнительная калибровка положения стекол

После установки или замены блока управления стеклоподъемниками критически важна процедура калибровки нулевых точек положения стекол. Без этого система не сможет корректно определять верхний и нижний пределы хода, что приведет к некорректной работе автоматических функций и защите от защемления.

Калибровка выполняется для каждого окна отдельно и включает запись в память блока управления крайних позиций стекла. Процесс обычно активируется через последовательность действий с кнопками управления (например, удержание кнопки "вверх" при закрытом стекле в течение нескольких секунд), что переводит блок в режим обучения.

Этапы калибровки

Инициализация режима: Включите зажигание, полностью закройте стекло и удерживайте кнопку подъема вверх 5-15 секунд до характерного щелчка или звукового сигнала.
Программирование нижней точки: Нажмите и удерживайте кнопку опускания стекла до полного открытия, затем продолжайте удерживать ее еще 3-5 секунд.
Программирование верхней точки: Немедленно поднимите стекло кнопкой "вверх" до упора и удерживайте кнопку дополнительно 3-5 секунд после закрытия.
Проверка: Протестируйте автоматическое открытие/закрытие одним касанием и функцию anti-trap (автоматический откат при сопротивлении).

Проблема при отсутствии калибровки	Последствие
Автоматический режим не активируется	Необходимость постоянного удержания кнопки
Срабатывание защиты без препятствий	Самостоятельное опускание стекла при попытке закрыть
Неправильное определение предела	Остановка стекла раньше упора или удары о рамку

Важно: При замене привода или механизма стеклоподъемника калибровку необходимо повторить. Если процедура не удается (например, из-за сбоя питания или неправильной последовательности), отключите питание блока на 10 минут для сброса и начните заново.

Некоторые блоки требуют адаптации с помощью диагностического оборудования (сканер OBD2), особенно при наличии систем комфортного закрытия или защиты от защемления. Всегда сверяйтесь с мануалом конкретной модели авто для точной последовательности действий.

Диагностика возможных ошибок после установки

После монтажа блока управления стеклоподъемниками возможны сбои в работе системы, требующие оперативной проверки. Наиболее распространенные проблемы включают отказ стеклоподъемников реагировать на команды, хаотичное движение стекол или срабатывание только в одном направлении.

Первичная диагностика начинается с визуального осмотра: проверьте надежность подключения разъемов к блоку управления и соответствие проводов схеме. Убедитесь в отсутствии пережатых кабелей и корректном заземлении кузова автомобиля.

Типовые неисправности и методы их устранения

Полное отсутствие реакции стеклоподъемников:
- Проверьте предохранитель, соответствующий цепи питания блока
- Тестируйте мультиметром наличие +12V на клеммах блока
- Удостоверьтесь в правильности подключения CAN-шины (если используется)
Движение стекла только в одну сторону:
- Протестируйте реле направления в блоке управления
- Проверьте целостность проводов к моторчику конкретной двери
Самопроизвольное опускание стекла:
- Калибруйте конечные положения стекла согласно инструкции блока
- Проверьте датчики положения (если предусмотрены конструкцией)

Симптом	Вероятная причина	Инструмент проверки
Прерывистая работа привода	Окисление контактов / плохое соединение	Мультиметр + визуальный осмотр
Блок перегревается	Короткое замыкание в цепи / превышение нагрузки	Тепловизор / токовые клещи
Срабатывает защита от заклинивания	Механическое сопротивление в направляющих	Ручное перемещение стекла

Важно: При использовании универсальных блоков управления убедитесь в совместимости прошивки с моделью автомобиля. Несоответствие ПО может вызывать конфликты с бортовой сетью. Для диагностики коммуникационных ошибок потребуется OBD2-сканер с поддержкой конкретного производителя.

Сброс ошибок памяти блока управления

Сброс ошибок необходим для очистки памяти блока управления стеклоподъемниками после устранения неисправностей (например, замены моторчика, ремонта проводки или механических элементов). Накопленные коды ошибок могут блокировать корректную работу системы, даже если первоначальная поломка уже устранена, так как блок продолжает функционировать в аварийном режиме.

Важно понимать: сброс лишь обнуляет журнал ошибок, но не исправляет физические неполадки. Если причина сбоя не устранена, ошибка зафиксируется в памяти повторно после первых же попыток использования стеклоподъемников. Процедура выполняется только после диагностики и ремонта.

Методы сброса ошибок

Способ очистки зависит от модели авто и типа блока управления:

Отключение питания: Снимите клеммы с аккумулятора на 10-15 минут. Простейший метод, но не всегда эффективен для современных блоков с энергонезависимой памятью.
Диагностический сканер:
1. Подключите OBD2-адаптер к разъему авто.
2. Через ПО (например, ELM327, Delphi, или брендовые программы) войдите в раздел "Кузов" → "Электростеклоподъемники".
3. Выберите опцию "Стереть коды ошибок" или "Clear DTC".
Ручная инициализация: На некоторых авто (BMW, VW, Skoda) требуется калибровка:
- Зажмите кнопку подъема стекла до верхнего положения, удерживайте 5 секунд.
- Опустите стекло до конца, удерживайте кнопку вниз 5 секунд.
- Повторите цикл 2-3 раза. Блок автоматически сбросит ошибки и запомнит крайние положения.

Метод	Эффективность	Особенности
Отключение АКБ	Низкая (устаревшие системы)	Может требовать повторной настройки аудиосистемы/климата
Сканер OBD2	Высокая	Точное удаление кодов, подходит для сложных ошибок
Ручная инициализация	Средняя (зависит от модели)	Дополнительно калибрует концевики стекол

После сброса обязательно проверьте работу всех стеклоподъемников в разных режимах (автоподъем/автоспуск, защита от защемления). Если ошибка возвращается, проведите углубленную диагностику цепи питания, моторчиков и датчиков положения.

Особенности адаптации нового модуля

После установки блока управления стеклоподъемниками обязательна процедура его адаптации к электросистеме автомобиля. Модуль требует точной синхронизации с параметрами сети, датчиками положения стекол и кнопками управления для корректного распознавания команд и защиты от перегрузок.

Без правильной адаптации возможны сбои: автоматические функции не активируются, стекла останавливаются до достижения крайних точек, либо система генерирует ошибки в бортовом компьютере. Совместимость протоколов связи (особенно CAN/LIN-шины) с конкретной моделью авто критична для интеграции.

Ключевые этапы адаптации

Калибровка концевиков: Обучение модуля верхнему/нижнему положениям стекол через последовательность удержания кнопок (обычно 5-10 сек в каждом направлении).
Программирование функций: Активация опций через диагностический разъем OBD2 (автоподъем, защита от защемления, работа с детским замком).
Синхронизация с CAN-шиной: Настройка обмена данными с другими блоками (например, для автоматического опускания стекол при открытии двери).
Подавление помех: Устранение конфликтов с сигнализациями или иными модулями путем установки фильтров на силовые провода.

Для сложных адаптаций (особенно на премиальных авто) требуется специализированное ПО и диагностические сканеры. Проверьте работу всех режимов: автоматическое закрытие/открытие, реакцию на препятствие, синхронность хода стекол при групповом управлении.

Элемент	Периодичность обслуживания	Действия
Электрические контакты	Каждые 20 000 км	Визуальный осмотр на окисление, очистка
Механизм стеклоподъемников	Каждые 6 месяцев	Удаление песка, смазка направляющих
Программное обеспечение	При ошибках в работе	Адаптация стеклоподъемников через диагностический сканер

Список источников

Информация для статьи о блоке управления стеклоподъемниками была собрана из технической документации и профильных ресурсов. Основное внимание уделялось принципам работы компонента и методикам его установки в различных автомобилях.

Следующие материалы предоставили детальные данные о конструкции модулей, схемах подключения и особенностях настройки. Источники включают официальные руководства и экспертные рекомендации по монтажу.

Руководства по ремонту и обслуживанию конкретных марок автомобилей (Lada, Volkswagen, Kia)
Технические спецификации производителей блоков управления (VDO, Bosch, DEFA)
Инструкции по установке универсальных модулей управления стеклоподъемниками
Электросхемы бортовых систем автомобилей
Методические пособия по автомобильной электронике
Протоколы диагностики CAN-шины и LIN-шины
Пособия по безопасности при работе с электрооборудованием транспортных средств
Видеоинструкции по демонтажу дверных панелей и доступу к механизмам стеклоподъемников
