Гидрокомпенсаторы Нива Шевроле - устройство, ремонт и замена своими руками

Статья обновлена: 18.08.2025

Гидрокомпенсаторы тепловых зазоров клапанов – критически важные компоненты газораспределительного механизма двигателя Нива Шевроле.

Их исправная работа обеспечивает бесшумную работу мотора, стабильную мощность и соблюдение фаз газораспределения при любых температурных режимах.

Отказ гидрокомпенсаторов проявляется характерным металлическим стуком из-под клапанной крышки, снижением динамики и повышенным расходом топлива.

В этой статье подробно рассмотрены устройство гидрокомпенсаторов, методы их диагностики, особенности ремонта и полная инструкция по замене своими руками с фотоотчетом.

Знание этих нюансов поможет владельцам Нива Шевроле поддерживать двигатель в оптимальном состоянии без обращения в сервис.

Принцип автоматической регулировки тепловых зазоров клапанов гидрокомпенсаторами

Гидрокомпенсатор функционирует как миниатюрный гидроцилиндр, заполненный моторным маслом. Его ключевая задача – мгновенно выбирать возникающий тепловой зазор между кулачком распредвала и клапанным механизмом (толкателем, коромыслом или самим клапаном) без ручной регулировки.

Основу конструкции составляет прецизионная плунжерная пара: корпус с каналами подачи масла и подвижный плунжер с обратным шариковым клапаном. Плунжер подпирается возвратной пружиной, обеспечивая начальное положение при отсутствии давления масла.

Последовательность работы гидрокомпенсатора:

1. Подача масла: Масло под давлением из системы смазки двигателя поступает в корпус компенсатора через каналы ГБЦ.
2. Заполнение полости: Масло отжимает шарик обратного клапана плунжера, заполняя внутреннюю полость под ним. Давление масла преодолевает усилие пружины плунжера.
3. Выбор зазора: Плунжер выдвигается, плотно прижимаясь к тыльной стороне кулачка распредвала или элементу привода клапана, устраняя зазор.
4. Гидравлический замок: При набегании кулачка на компенсатор шарик клапана прижимается к седлу под действием создаваемого давления, блокируя масло внутри полости. Компенсатор становится "жестким" и передает усилие кулачка на клапан.
5. Компенсация изменений: При появлении зазора (износ, температурное расширение/сжатие) шарик клапана вновь приоткрывается под давлением масла из магистрали, доливая масло в полость и выдвигая плунжер.
6. Сброс излишков: Избыток масла при полном заполнении и выдвижении плунжера стравливается через зазоры плунжерной пары обратно в картер двигателя.

Итог: Цикл "подача масла – выдвижение плунжера – гидрозамок – сброс излишков" происходит непрерывно во время работы двигателя. Это обеспечивает постоянный нулевой тепловой зазор в клапанном механизме при любых температурных режимах и степени износа деталей.

Схематическое устройство гидравлического компенсатора Нива Шевроле

Гидрокомпенсатор в двигателе Нива Шевроле представляет собой герметичный цилиндрический узел, заполняемый моторным маслом под давлением. Его ключевая функция – автоматическая регулировка теплового зазора клапанов за счет изменения внутреннего объема при нагреве/охлаждении двигателя, исключая необходимость ручной регулировки.

Конструктивно элемент является гидромеханическим толкателем, преобразующим давление масла в поступательное движение. Работоспособность напрямую зависит от чистоты масла, отсутствия воздушных пробок и износа внутренних поверхностей, влияющих на герметичность плунжерной пары.

Основные элементы гидрокомпенсатора

• Корпус – Стальной цилиндр с каналом для подачи масла. Устанавливается в посадочное отверстие ГБЦ, фиксируется сухарем.
• Плунжер – Подвижный поршень, передающий усилие от кулачка распредвала на клапан через толкатель. Имеет внутреннюю полость для масла.
• Втулка плунжера – Прецизионная направляющая, обеспечивающая герметичное скольжение плунжера с минимальным зазором.
• Плунжерная пружина – Поджимает плунжер к толкателю, поддерживая постоянный контакт с кулачком распредвала.
• Шариковый клапан – Обратный клапан (шарик + седло), блокирующий обратный отток масла из полости плунжера при нагрузке.
• Стопорное кольцо – Фиксирует плунжерную пару внутри корпуса, предотвращая разборку узла.

Детальный разбор конструкции

Гидрокомпенсатор Нива Шевроле функционирует за счет слаженной работы трех ключевых элементов: плунжерной пары, пружины и шарикового клапана. Эти компоненты образуют герметичную камеру, заполняемую моторным маслом под давлением. От их состояния и точности взаимодействия зависит эффективность автоматической регулировки тепловых зазоров клапанов.

Любой износ или загрязнение критически влияют на работоспособность узла, вызывая характерные стуки в ГРМ. Понимание устройства каждого элемента позволяет точно диагностировать неисправности и выполнять грамотный ремонт.

Устройство основных компонентов

Плунжерная пара – основа компенсатора. Состоит из:

• Втулки (стакан), жестко зафиксированной в корпусе
• Подвижного плунжера, передающего усилие на клапан

Их зеркально гладкие поверхности притерты с микронным зазором (3-5 мкм), образуя прецизионный цилиндр. При работе масло проникает между плунжером и втулкой, создавая несжимаемую "гидроподушку".

Возвратная пружина расположена внутри плунжера. Выполняет задачи:

1. Выталкивает плунжер наружу для контакта с кулачком распредвала
2. Создает предварительное усилие для закрытия шарикового клапана
3. Компенсирует утечки масла при холодном пуске

Шариковый клапан подачи масла – обратный клапан в торец плунжера:

Состав	Стальной шарик + седло + фиксирующая шайба
Принцип работы	Открывается под давлением масла из магистрали → наполняет камеру → закрывается при падении давления → блокирует обратный отток
Уязвимость	Зависание шарика из-за грязи или задиров на седле

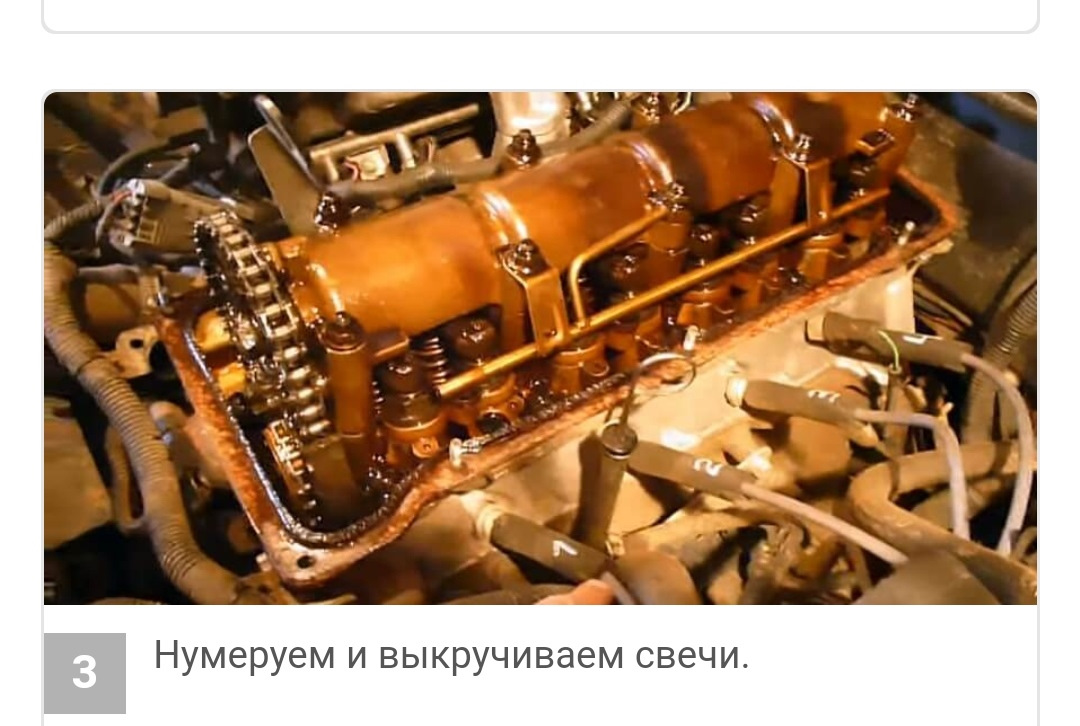

Где расположены гидрокомпенсаторы в двигателе: под крышкой ГРМ

Гидрокомпенсаторы на двигателе Нива Шевроле (16-клапанный ВАЗ-2123) находятся непосредственно в головке блока цилиндров (ГБЦ). Они установлены в специальных посадочных гнёздах между кулачками распредвалов и клапанными рычагами (рокерами), скрытые под защитной крышкой газораспределительного механизма.

Для визуального доступа к гидрокомпенсаторам требуется демонтировать пластиковую или металлическую крышку ГРМ, которая герметизирует верхнюю часть двигателя. После её снятия открывается вид на два распредвала (впускной и выпускной), а гидрокомпенсаторы располагаются внизу, в зоне контакта с кулачками валов.

Точное расположение и особенности

• Количество: 16 штук (по одному на каждый клапан).
• Схема размещения: Два параллельных ряда по 8 компенсаторов под каждым распредвалом.
• Точка контакта: Верхняя часть гидрокомпенсатора упирается в кулачок распредвала, нижняя – в тарелку клапанного рычага.
• Ориентация: Расположены вертикально в осевых каналах ГБЦ, строго по линии воздействия кулачков.

Важно: Корпус каждого гидрокомпенсатора фиксируется только давлением распредвала и пружиной клапана – отдельные крепления отсутствуют. При замене они свободно извлекаются из гнёзд после снятия распредвалов.

Точное количество гидрокомпенсаторов в моторе Шеви Нива

Количество гидрокомпенсаторов напрямую зависит от конструкции двигателя. Шевроле Нива оснащалась двумя типами силовых агрегатов, что определяет их число.

Восьмиклапанные моторы (ВАЗ-2123, 1.7L) используют механическую регулировку зазоров клапанов при помощи винтов. Гидрокомпенсаторы в этих двигателях отсутствуют полностью. Шестнадцатиклапанные двигатели (ВАЗ-2124, 1.7L) имеют гидрокомпенсаторы в системе привода клапанов.

Количество гидрокомпенсаторов по двигателям

• 8-клапанный двигатель (ВАЗ-2123): 0 (ноль) гидрокомпенсаторов. Регулировка зазоров выполняется вручную.
• 16-клапанный двигатель (ВАЗ-2124): 16 гидрокомпенсаторов. По одному на каждый клапан.

Важно: Убедитесь в типе двигателя перед диагностикой или закупкой запчастей. Визуально 16-клапанная версия имеет две распредвальные шестерни под клапанной крышкой и широкую ГБЦ.

Виды посторонних звуков при неисправных гидрокомпенсаторах

Неисправность гидрокомпенсаторов проявляется характерными шумами, возникающими из-за нарушения теплового зазора клапанов. Звуки усиливаются при повышении оборотов двигателя и меняют интенсивность в зависимости от температуры масла и режима работы.

Основные виды шумов – ритмичный цокот и более глухой стук. Они сигнализируют о разных стадиях износа или засорении элементов, требуя немедленной диагностики для предотвращения повреждений распредвала и клапанного механизма.

Характеристики звуков и их причины

Тип звука	Особенности проявления	Основные причины
Цокот	Звонкие высокочастотные щелчки, напоминающие удар металлических шариков. Четко слышны на холодном двигателе, могут ослабевать после прогрева.	Завоздушивание системы смазки Загрязнение масляных каналов Недостаточное давление масла
Стук	Глухие низкочастотные удары, сохраняющиеся на горячем моторе. Усиливаются под нагрузкой и при повышении оборотов.	Механический износ плунжерной пары Деформация корпуса компенсатора Заклинивание клапана подачи масла

Важно: Звуки могут комбинироваться при одновременном отказе нескольких компенсаторов. Для точной диагностики требуется проверка каждого элемента на работающем двигателе с помощью стетоскопа.

Связь стука гидрокомпенсаторов с оборотами двигателя: холодный и горячий режим

Стук гидрокомпенсаторов на Нива Шевроле проявляется по-разному в зависимости от температуры двигателя и оборотов. На холодную (непрогретый мотор) характерный цокающий звук часто слышен сразу после запуска, но может ослабевать или исчезать по мере прогрева. Это связано с повышенной вязкостью масла, которое не успевает быстро заполнить полости компенсаторов при низких температурах.

На горячем двигателе стук обычно указывает на износ или неисправность. Он может проявляться на холостых оборотах, но часто усиливается при их повышении (2000–3000 об/мин) из-за роста давления масла и нагрузок в системе. Если шум пропадает под нагрузкой – вероятна нехватка масла или забитые каналы. Постоянный стук на любых оборотах сигнализирует о критическом износе деталей.

Диагностика по характеру стука

Холодный двигатель:

• Стук на запуске: Связан с медленным поступлением загустевшего масла. Допустим в мороз (-15°C и ниже) при условии исчезновения через 1–3 минуты.
• Не исчезает после прогрева: Указывает на износ плунжерной пары, закоксованность или задиры внутри гидрика.

Горячий двигатель:

• Стук на холостых: Признак недостаточного давления масла, изношенных клапанов компенсаторов или сильного загрязнения масляных каналов.
• Усиление с ростом оборотов: Возникает при негерметичности плунжера – масло выдавливается под нагрузкой быстрее, чем компенсатор успевает выбрать зазор.
• Исчезновение под нагрузкой: Может свидетельствовать о легкой закупорке масляного канала, которая преодолевается при повышении давления.

Режим работы	Обороты	Вероятная причина стука
Холодный	Холостые	Густое масло, временный масляный голод
	Выше 1500 об/мин	Начальная стадия закоксовки/износа
Горячий	Холостые	Износ плунжера, низкое давление масла
	2000–3500 об/мин	Критический износ, негерметичность клапана

Важно: Постоянный стук на горячую – тревожный симптом. Игнорирование приводит к ускоренному износу распредвала, толкателей и увеличению расхода топлива. Требует диагностики (проверка давления масла, состояния масляного фильтра) и замены неисправных гидрокомпенсаторов.

Проблемы запуска двигателя как косвенный признак неисправности гидрокомпенсаторов

Затрудненный запуск двигателя, особенно "на холодную", может указывать на износ или загрязнение гидрокомпенсаторов. При неисправности они теряют способность удерживать масло под давлением, что нарушает тепловой зазор клапанов. Это приводит к недостаточному уплотнению камеры сгорания и снижению компрессии, критичной для воспламенения топливной смеси.

Утечка масла из компенсаторов во время стоянки вызывает их "схлопывание". При запуске требуется время на заполнение маслом (5-10 секунд), в течение которого клапаны остаются недозакрытыми. Это проявляется в длительной прокрутке стартером, неустойчивой работе или полном отказе запуска в мороз. Проблема усугубляется при низком уровне масла или использовании неподходящей вязкости.

Характерные признаки при запуске

• Затяжная прокрутка стартером перед воспламенением
• Громкий стук в ГРМ первые 3-5 секунд после запуска
• Неустойчивые обороты (плавание холостого хода) на прогреве
• Учащение случаев запуска со 2-3 попытки в холодную погоду

Состояние гидрокомпенсаторов	Влияние на запуск
Нормальные	Мгновенный запуск, ровная работа сразу после пуска
Забитые грязью	Задержка запуска 2-4 сек, стук до 10 сек
Изношенные (утечка масла)	Запуск через 5+ сек прокрутки, троение на холостом ходу

Падение мощности и нестабильный холостой ход: влияние на динамику

Некорректная работа гидрокомпенсаторов напрямую провоцирует падение мощности двигателя Нива Шевроле. Неплотное закрытие клапанов из-за увеличенных зазоров нарушает герметичность камеры сгорания, снижая компрессию и эффективность воспламенения топливной смеси. Это выражается в потере тяги, особенно заметной при разгоне или движении под нагрузкой – автомобиль начинает "тупить", требует более сильного нажатия на педаль газа для поддержания скорости.

Нестабильный холостой ход, вызванный стуком гидриков, также дестабилизирует работу мотора на низких оборотах. Плавающие обороты (обычно в диапазоне 500–900 об/мин) создают рывки при трогании с места и переходных режимах, а вибрации через кузов передаются на руль и педали. Длительная езда с такими симптомами ускоряет износ опор двигателя, шкивов и даже может повредить датчики ЭСУД из-за постоянной тряски.

Ключевые последствия для динамики

• Замедленный отклик на газ: мотор "захлебывается" при резком ускорении, требуется время для раскрутки оборотов.
• Провалы мощности на средних оборотах (2500–4000 об/мин), где гидрокомпенсаторы работают под максимальной нагрузкой.
• Увеличенный расход топлива из-за нарушения фаз газораспределения и снижения КПД сгорания.
• Риск перегрева ГБЦ: неплотно прилегающие клапана ухудшают теплоотвод от седел.

Симптом	Влияние на динамику	Сопутствующие риски
Стук гидрокомпенсаторов	Потеря до 15-20% мощности, вибрации	Разрушение рокеров, износ кулачков распредвала
Плавание оборотов ХХ	Рывки при старте, глохнет на светофорах	Повреждение ДМРВ, РХХ, загрязнение дросселя

Важно: Игнорирование проблем приводит к каскадным поломкам – например, закоксовыванию клапанов из-за нарушенного теплообмена или ускоренному износу катализатора от несгоревшего топлива. Диагностику начинайте с замеров компрессии и проверки давления масла.

Повышенный расход масла и топлива из-за нерабочих гидрокомпенсаторов

Неисправные гидрокомпенсаторы на Ниве Шевроле провоцируют нарушение тепловых зазоров клапанов, что напрямую влияет на герметичность камеры сгорания. При неплотном прилегании клапанов часть топливной смеси не воспламеняется эффективно, снижая КПД двигателя. ЭБУ, пытаясь компенсировать потерю мощности, увеличивает подачу топлива через форсунки.

Утечки масла через изношенные плунжерные пары гидрокомпенсаторов приводят к его попаданию в зону ГРМ. Смазочный материал стекает по стержням клапанов в цилиндры, где смешивается с топливом и сгорает. Это вызывает характерный сизый дым из выхлопной трубы и прогрессирующее снижение уровня масла в картере между ТО.

Ключевые последствия и симптомы

• Расход топлива: Рост на 10-15% из-за неполного сгорания смеси и потери компрессии
• Расход масла: Увеличение до 0.5-1 л на 1000 км через угар в цилиндрах
• Сопутствующие признаки:
  • Характерное цоканье или стук в ГБЦ на холодную/горячую
  • Падение мощности и приёмистости двигателя
  • Замасливание свечей зажигания в крайних случаях

Параметр	Норма	При неисправных ГК
Расход масла (л/1000 км)	0.05-0.1	0.5-1.0
Расход топлива (л/100 км)	10.5-12.5	12.0-14.5
Компрессия (бар)	12-13	9-11

Важно! Длительная эксплуатация с нерабочими гидрокомпенсаторами ускоряет износ направляющих втулок клапанов и маслосъёмных колпачков. Для точной диагностики проверяйте давление масла в системе и состояние плунжеров после демонтажа ГБЦ.

Диагностика стука гидрокомпенсаторов с помощью фонендоскопа

Фонендоскоп (механический стетоскоп) позволяет локализовать источник стука по характерному цокающему звуку. Неисправный гидрокомпенсатор издает ритмичный стук, совпадающий с частотой вращения коленвала, особенно заметный на прогретом двигателе на холостом ходу.

Для точной диагностики двигатель должен быть полностью прогрет до рабочей температуры. Холодные гидрокомпенсаторы могут стучать временно из-за загустевшего масла, что не всегда указывает на неисправность.

Порядок проверки:

Подготовка инструмента: Используйте металлический стержень фонендоскопа – он лучше передает высокочастотные звуки, чем медицинская мембрана.

1. Запустите двигатель и дайте ему поработать на холостых оборотах 5-10 минут после достижения рабочей температуры.
2. Приложите наконечник фонендоскопа последовательно к точкам напротив каждого гидрокомпенсатора на клапанной крышке. Ориентируйтесь по фото или схеме расположения клапанов для вашей модели двигателя.
3. Сравните звук: На исправных компенсаторах слышен ровный гул работы ГРМ. На неисправном – четкий цокающий стук, значительно громче соседних.
4. Определите проблемный цилиндр: Зафиксируйте положение стучащего гидрика (например, "впускной 3-го цилиндра").

Важные нюансы:

• Стук только на "горячую" часто указывает на износ плунжерной пары или закоксовку.
• Стук только на "холодную" может быть вызван засорением клапана подачи масла или загрязнением масляной системы.
• Посторонние шумы от цепи ГРМ или форсунок могут маскироваться под стук гидрокомпенсаторов – внимательно сравнивайте акустику в разных точках.

Характер стука	Возможная причина
Постоянный стук на всех режимах	Сильная выработка плунжера, заклинивание шарикового клапана
Пропадает при повышении оборотов	Частичное засорение масляного канала, износ плунжера
Появляется после прогрева	Закоксовка, потеря герметичности клапана из-за нагрева

Окончательный вердикт выносится после проверки всех гидрокомпенсаторов и исключения других источников шума (растянутая цепь, износ роликов). Повторная диагностика после промывки системы смазки или замены масла помогает уточнить диагноз.

Метод проверки гидрокомпенсатора прижимом отверткой на заглушенном двигателе

Данный способ позволяет быстро выявить неисправные гидрокомпенсаторы без демонтажа клапанной крышки. Требуется лишь обеспечить доступ к толкателям при снятом воздушном фильтре и кожухе ремня ГРМ. Двигатель должен быть холодным и заглушенным.

Перед проверкой установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия. Для этого совместите метку на шкиве коленвала с выступом на крышке ГРМ, затем убедитесь, что кулачки распредвала первого цилиндра смотрят вверх ("домиком").

Порядок действий:

1. Найдите толкатель проверяемого гидрокомпенсатора через технологические отверстия в постели распредвалов.
2. Установите отвертку с плоским жалом под углом 45° между кулачком распредвала и толкателем.
3. С усилием нажмите на отвертку, пытаясь утопить толкатель в посадочное гнездо.
4. Зафиксируйте поведение элемента:
   • Исправный гидрокомпенсатор не продавливается или уходит вниз не более чем на 0.5 мм с ощутимым упругим сопротивлением
   • Неисправный гидрокомпенсатор утапливается на 1-2 мм и более без усилия, ощущается характерный "провал"
5. Повторите процедуру для всех компенсаторов, проворачивая коленвал на 180° (пол-оборота) для последовательной проверки цилиндров 3-4-2.

Важные нюансы: Давление должно прикладываться строго вдоль оси толкателя. При наличии "провалов" у нескольких элементов отметьте их позиции мелом. Метод требует навыка – сравните сопротивление заведомо исправного и подозрительного компенсаторов.

Дифференциация стука гидриков от стука шатунных или поршневых вкладышей

Главное отличие стука гидрокомпенсаторов от стука вкладышей – характер звука и зависимость от режима работы двигателя. Стук гидриков напоминает частое металлическое постукивание ("стрекот"), наиболее выраженное на холодном двигателе при 1500-2500 об/мин и обычно стихающее после прогрева или повышения оборотов. Он возникает из-за недостатка масла или воздуха в компенсаторах и не несет немедленной угрозы.

Стук шатунных или коренных вкладышей – глухой металлический стук ("грохот"), усиливающийся под нагрузкой и с повышением оборотов. Он проявляется при резком нажатии на газ, особенно в диапазоне 2000-4000 об/мин, и не исчезает после прогрева. Такой стук свидетельствует о критическом износе подшипников скольжения и требует срочного ремонта.

Ключевые критерии диагностики

• Температурная зависимость: Стук гидриков ослабевает при прогреве, стук вкладышей – стабилен или усиливается.
• Реакция на обороты:
  • Гидрики: максимум звука на средних оборотах холостого хода (1500-2500 об/мин), часто затихает выше 3000 об/мин.
  • Вкладыши: нарастает с увеличением оборотов и нагрузки (особенно при резком ускорении).
• Локализация: Стук гидрокомпенсаторов четко слышен под клапанной крышкой, стук вкладышей – из нижней части блока (картера).

Параметр	Гидрокомпенсаторы	Шатунные/Коренные вкладыши
Характер звука	Звонкое "стрекотание"	Глухой металлический стук/грохот
Прогрев двигателя	Уменьшается или исчезает	Не изменяется или усиливается
Поведение под нагрузкой	Не меняется	Резко усиливается
Критичность	Низкая (ремонт можно отложить)	Высокая (необходим срочный ремонт)

Для точной диагностики вкладышей используйте метод кратковременного отключения цилиндров (последовательно снимая ВВ-провода на работающем двигателе). Стук вкладышей в проблемном цилиндре ослабнет при отключении искры, тогда как стук гидриков останется неизменным. При малейших подозрениях на стук вкладышей немедленно прекратите эксплуатацию авто – дальнейшая работа двигателя может привести к его заклиниванию.

Требуемые инструменты для замены

Для самостоятельной замены гидрокомпенсаторов на Ниве Шевроле необходим базовый набор инструментов, обеспечивающий безопасный демонтаж и корректную установку деталей. Отсутствие специальных приспособлений может привести к повреждению посадочных гнёзд или нарушению геометрии ГРМ.

Ключевым требованием является наличие динамометрического ключа – только он гарантирует соблюдение регламентных усилий затяжки крепежа клапанной крышки. Превышение момента провоцирует деформацию алюминиевых деталей, а недостаточное усилие вызывает течь масла.

Основной комплект:

• Торцовые головки на 8, 10, 13 мм с трещоткой
• Удлинитель для головок (50-100 мм)
• Ключ рожковый/накидной на 10 мм
• Динамометрический ключ (диапазон 5-25 Н∙м)
• Пинцет для извлечения компенсаторов

Дополнительно потребуются:

1. Очиститель карбюратора
2. Чистая ветошь без ворса
3. Новая прокладка клапанной крышки
4. Моторное масло для смазки компенсаторов

Крепёж	Момент затяжки (Н∙м)
Болты клапанной крышки	8-10

Важно: перед установкой новых гидрокомпенсаторов заполните их внутреннюю полость маслом через шариковый клапан.

Необходимые материалы

Основным компонентом для замены является полный комплект новых гидрокомпенсаторов, соответствующих модели двигателя Нива Шевроле. Категорически не рекомендуется использовать детали б/у из-за высокого риска их неисправности. Количество зависит от модификации силового агрегата (обычно 8 или 16 штук).

Обязательно потребуется новая прокладка клапанной крышки, так как старая при демонтаже деформируется и теряет герметичность. Также необходимо подготовить качественное чистящее средство для удаления нагара и грязи с посадочных мест гидрикков и внутренних поверхностей головки блока цилиндров после демонтажа старых элементов.

Дополнительные расходники и инструменты

• Моторное масло: для предварительной пропитки новых гидрокомпенсаторов перед установкой
• Уайт-спирит или керосин: для финишной очистки масляных каналов ГБЦ
• Чистые ветошь/салфетки без ворса
• Динамический ключ с динамометром: для точного затягивания болтов клапанной крышки

Материал	Назначение	Критичность
Новые гидрокомпенсаторы	Замена изношенных элементов	Обязательно
Прокладка клапанной крышки	Обеспечение герметичности после сборки	Обязательно
Аэрозольный очиститель карбюратора	Удаление закоксовки в гнездах	Обязательно

Подбор масла для нормальной работы гидрокомпенсаторов

Качество и тип моторного масла напрямую влияют на работоспособность гидрокомпенсаторов в двигателе Нива Шевроле. Масло выполняет критическую функцию: оно создает давление внутри компенсатора, поддерживая жесткую связь между кулачком распредвала и клапаном. Неправильный выбор приводит к нарушению тепловых зазоров и характерному стуку.

Использование неподходящей или низкокачественной смазки провоцирует закоксовывание каналов подачи масла внутри гидрокомпенсаторов. Это вызывает их заклинивание, ускоренный износ, повышенный шум и нарушение фаз газораспределения. В запущенных случаях возможен прогар клапанов из-за недостаточного охлаждения.

Критерии выбора масла

• Вязкость (по SAE): Строго соблюдайте рекомендации производителя (обычно 5W-30, 5W-40 или 10W-40 для умеренного климата). Слишком густое масло медленно поступает в компенсаторы при холодном пуске, слишком жидкое – не создает нужного давления.
• Спецификации API/ACEA: Минимум API SN/CF или ACEA A3/B4. Предпочтение – современным стандартам (API SP, ACEA C3), обеспечивающим улучшенную защиту от износа и отложений.
• Основа: Синтетика (Synthetic) или высококачественная полусинтетика (Semi-Synthetic). Минеральные масла быстрее стареют и коксуются.
• Допуски GM: Желательно наличие одобрения General Motors (например, GM-LL-A-025 или GM dexos2™), подтверждающего соответствие требованиям двигателей Chevrolet.

Дополнительные рекомендации

Регулярная замена: Строго соблюдайте межсервисный интервал (не более 10 000 км или 1 года). Старое масло теряет свойства и накапливает загрязнения.

Фильтр: Всегда меняйте масляный фильтр вместе с маслом. Некачественный фильтр пропускает абразивные частицы, забивающие каналы гидрокомпенсаторов.

Проблема с гидрокомпенсаторами	Возможная причина, связанная с маслом
Стук после холодного пуска	Высокотемпературная вязкость слишком высока (HTHS), медленное заполнение
Постоянный стук на прогретом двигателе	Низкое давление масла из-за неподходящей вязкости, износ или забитые каналы от грязного/старого масла
Стук появляется после прогрева	Слишком низкая вязкость при рабочей температуре, недостаточная смазывающая способность масла

Важно: При переходе на новое масло или после ремонта с заменой компенсаторов дайте двигателю поработать на холостых оборотах 5-10 минут для удаления воздуха из системы. Стук в первые секунды после запуска – нормальное явление.

Покупка качественных гидрокомпенсаторов: регламентные модели и производители

Выбор новых гидрокомпенсаторов для Нива Шевроле критически важен: некачественные изделия быстро выходят из строя, вызывая стук, повышенный износ распредвала и грозят дорогостоящим ремонтом двигателя. Экономия на этой детали приводит к повторной разборке ГРМ и дополнительным затратам.

Оригинальные гидрокомпенсаторы GM (артикулы 90538914, 55578494) гарантируют полное соответствие заводским параметрам, но их стоимость высока. К счастью, существуют проверенные производители-аналоги, чья продукция демонстрирует надежную работу в условиях российских реалий.

Рекомендуемые производители и артикулы

• GM Original (90538914, 55578494): эталон качества, поставляется на конвейер.
• AE (АвтоВАЗ) (21080-1007080): официальный аналог ВАЗ, оптимален по цене и надежности.
• Intermotor (SAH2155): европейский бренд с высокими стандартами контроля.
• HOLA (HL-211100): качественный китайский производитель с хорошими отзывами.
• Stellox (XQ-21-0071): предлагает баланс стоимости и ресурса.

Избегайте безымянных гидрокомпенсаторов с маркировкой "made in EU" без указания бренда – это низкокачественные подделки. Покупайте только у официальных дилеров или проверенных автозапчастей, требуя сертификаты. Визуально оцените упаковку (качество полиграфии, голограммы) и сам компенсатор: поверхность толкателя должна быть идеально гладкой, без сколов и царапин, а корпус – без следов грубой обработки.

Демонтаж пластиковой крышки двигателя для получения доступа к клапанам

Перед началом работ убедитесь, что двигатель остыл до безопасной температуры, исключая риск ожогов и деформации пластиковых деталей. Подготовьте чистую ветошь для защиты впускного тракта от случайного попадания посторонних предметов при снятии крышки.

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания, так как рядом с крышкой расположены электрические разъемы датчиков. Проверьте, не мешают ли демонтажу шланги или провода – при необходимости аккуратно отодвиньте их в сторону.

Пошаговая процедура демонтажа

1. Выкрутите 4 крепежных болта по периметру крышки (2 сверху и 2 по бокам) ключом на 10 мм.
2. Снимите пластмассовый декоративный кожух с крышки, поддев его отверткой с плоским жалом в местах креплений.
3. Отсоедините разъемы датчиков:
   • Датчика положения дроссельной заслонки (ДПДЗ)
   • Датчика абсолютного давления (ДАД)
4. Приподнимите крышку вверх, одновременно раскачивая её из стороны в сторону для преодоления резиновых уплотнений.
5. Извлеките крышку вместе с прикрепленным к ней резиновым уплотнителем, избегая резких движений.

Элемент	Тип крепления	Особенности
Болты крышки	М8×1.25 мм	Алюминиевые, требуют аккуратного затяга
Резиновый уплотнитель	Пазовый монтаж	Проверить на трещины при демонтаже
Электрические разъемы	Фиксаторы типа "язычок"	Нажимать на фиксатор перед отсоединением

После снятия тщательно очистите посадочную поверхность блока цилиндров от остатков старой прокладки и грязи. Проверьте целостность резинового уплотнителя крышки – при наличии затвердеваний или разрывов элемент подлежит замене.

Уложите демонтированную крышку на ровную поверхность внутренней стороной вверх для предотвращения деформации. Избегайте контакта уплотнителя с маслом или агрессивными жидкостями до установки.

Снятие катушек зажигания: установочные метки для обратной сборки

После демонтажа клапанной крышки для доступа к гидрокомпенсаторам, следующим шагом часто становится снятие катушек зажигания. Они расположены непосредственно над свечами и могут мешать свободному доступу к клапанному механизму.

Каждая катушка крепится одним болтом к головке блока цилиндров. Перед откручиванием болтов обязательно отсоедините электрические разъемы от всех катушек. Аккуратно потяните за фиксатор разъема и отсоедините его от корпуса катушки.

Метки для обратной установки

Крайне важно обеспечить правильную обратную установку катушек на свои места. Для этого:

1. Пометьте каждую катушку и её посадочное место: Используйте несмываемый маркер или краску, чтобы нанести метки (цифры 1, 2, 3, 4) на корпуса катушек и соответствующие места на головке блока.
2. Не перепутайте высоковольтные провода (если есть): На моделях с индивидуальными катушками и отдельными высоковольтными проводами, ведущими к свечам, внимательно маркируйте или запоминайте порядок подключения проводов к катушкам перед их отсоединением.
3. Порядок цилиндров: Помните, что нумерация цилиндров двигателя (1, 2, 3, 4) идет от шкива коленвала/ремня ГРМ к маховику (коробке передач). Первый цилиндр - ближайший к ремню ГРМ.

После снятия катушек и выполнения работ с гидрокомпенсаторами, установите их строго на свои места согласно нанесенным меткам. Затяните крепежные болты с моментом, указанным в руководстве по ремонту (обычно 8-12 Нм), и надежно защелкните электрические разъемы.

Отсоединение троса педали газа

Перед началом работ с гидрокомпенсаторами, требующими доступа к верхней части двигателя, часто необходимо освободить пространство вокруг впускного коллектора. Это включает аккуратное отсоединение троса привода дроссельной заслонки (педали газа) от рычага на корпусе дроссельного узла. Неправильные действия могут привести к повреждению пластиковых элементов крепления или самого троса.

Обеспечьте хорошее освещение зоны работ. Убедитесь, что педаль акселератора находится в исходном положении (не нажата). Внимательно осмотрите узел крепления наконечника троса к рычагу дроссельной заслонки, чтобы понять тип фиксатора и направление приложения усилия для отсоединения.

Порядок безопасного отсоединения

Действуйте по шагам:

1. Снимите пластмассовый защитный кожух двигателя (при наличии), открутив удерживающие его болты или гайки ключом на 10 мм.
2. Найдите точку крепления: Проследите ход троса от педали до дроссельного узла. Наконечник троса вставляется в проушину на рычаге заслонки.
3. Определите тип фиксатора: На большинстве Нив Шевроле используется пластиковая клипса-фиксатор, удерживающая наконечник в проушине. Реже встречается металлическая скоба.
4. Освободите фиксатор:
   • Для пластиковой клипсы: Аккуратно подденьте отверткой с плоским жалом или пальцами (если доступ позволяет) ее усики, сжимая их внутрь. Оттяните клипсу вдоль троса назад, освобождая наконечник.
   • Для металлической скобы: Подденьте отверткой конец скобы и осторожно снимите ее с проушины.
5. Извлеките наконечник троса: После снятия фиксатора потяните корпус дроссельного узла (не за трос!) одной рукой в сторону от двигателя, создав зазор. Другой рукой выведите наконечник троса из проушины рычага заслонки, двигая его перпендикулярно плоскости рычага.
6. Отведите трос в сторону: Аккуратно отведите освобожденный трос и его оболочку вверх или в сторону, зафиксировав их так, чтобы они не мешали дальнейшим работам и не перегибались.

Критически важные моменты:

• Не прикладывайте силу к самому тросу! Давление только на наконечник или фиксатор. Перегиб или залом стальной нити внутри троса нарушит его работу.
• Берегите пластик: Клипсы и проушины хрупкие. Чрезмерное усилие при поддевании приведет к поломке.
• Контролируйте положение: Следите, чтобы после отсоединения трос не упал вниз и не попал в движущиеся части привода ГРМ (если они открыты).

Что делать	Чего НЕ делать
Работать тонкой отверткой или специальным съемником клипс	Дергать трос руками или инструментом
Снимать фиксатор строго по направлению его установки	Ломать клипсу, если не поддается – ищите защелки
Фиксировать трос после отсоединения	Оставлять трос болтаться у ремня ГРМ/шкивов

Аккуратное снятие клапанной крышки Шевроле Нива

Перед началом работ убедитесь, что двигатель остыл до безопасной температуры. Очистите поверхность крышки и прилегающие области ветошью от крупных загрязнений – это предотвратит попадание мусора в масляные каналы при демонтаже. Подготовьте чистую ветошь для экстренной защиты открытых зон от пыли.

Особое внимание уделите целостности прокладки и герметику на стыках. Резкие рывки при демонтаже недопустимы: они могут деформировать посадочную плоскость крышки или повредить уплотнитель, что потребует дополнительного ремонта.

Инструменты и материалы

• Набор головок с воротком и трещоткой
• Удлинитель для головок
• Крестовая отвертка
• Чистый герметик (при замене прокладки)
• Пластиковый скребок

1. Отсоедините патрубок вентиляции картера: снимите хомут крестовой отверткой и аккуратно стяните шланг со штуцера крышки.
2. Выкрутите крепежные болты: используя головку на 10 мм, ослабьте 14 болтов крепления (8 по периметру + 6 центральных) в два этапа – сначала на ½ оборота крест-накрест, затем полностью.
3. Снимите фиксатор жгута проводов: отогните пластиковую защелку, удерживающую проводку на крышке.
4. Приподнимите крышку: вставьте плоскую отвертку в технологический паз между крышкой и ГБЦ. Легкими покачиваниями нарушайте прилегание, не применяя рычаг на краях.
5. Извлеките крышку: поднимайте строго вертикально, чтобы не задеть гидрокомпенсаторы и не сдвинуть прокладку. Немедленно накройте ГБЦ чистой ветошью.

Элемент	Проверка после снятия
Прокладка крышки	Трещины, затвердевание, деформация
Посадочная плоскость ГБЦ	Остатки старого герметика, задиры
Болты крепления	Деформация резьбы, коррозия

Остатки герметика удаляйте пластиковым скребком без абразивов. Если прокладка приклеилась – обработайте стык WD-40, через 10 минут аккуратно подденьте. Повреждение привалочной плоскости потребует шлифовки.

Маркировка положения ремня ГРМ перед разборкой

Перед демонтажем ремня ГРМ критически важно зафиксировать его текущее положение относительно шкивов. Это гарантирует сохранение правильных фаз газораспределения при последующей сборке. Нарушение угла установки даже на один зуб приводит к сбоям в работе гидрокомпенсаторов, ударам клапанов о поршни и серьезным повреждениям двигателя.

Подготовьте несмываемый маркер (белый или серебристый для темных поверхностей) или краску. Очистите зубья ремня и поверхности шкивов от масла и грязи ветошью. Убедитесь в хорошем освещении моторного отсека – метки должны быть четкими и долговечными.

Ключевые точки для маркировки

• Шкив коленчатого вала: Нанесите вертикальную линию на ремне напротив метки синхронизации на шкиве (обычно треугольный вырез или точка). Продублируйте линию на самом шкиве.
• Шкив распредвала: Отметьте зуб ремня, совпадающий с установочной меткой на задней защитной крышке ГРМ (часто обозначена стрелкой).
• Натяжной ролик и помпа: Обозначьте положение ремня относительно их шкивов для упрощения обратной установки.

Дополнительно сфотографируйте расположение ремня:

1. Крупный план шкива коленвала с метками
2. Шкив распредвала с совмещенной меткой
3. Общий вид всего контура ГРМ

Если на старом ремне присутствуют цветные заводские метки (полосы, точки), зафиксируйте их расположение относительно шкивов в таблице:

Цвет метки	Соответствующий шкив	Смещение (количество зубьев)
Желтая полоса	Распредвал	0
Красная точка	Коленвал	2 слева

Важно: Не полагайтесь только на заводские риски – они могут быть не видны или стерты. Всегда наносите собственные метки вручную. После снятия ремня сохраняйте его до окончания работ как образец для сверки с новым.

Очистка посадочных мест гидрокомпенсаторов от нагара

Глубокие гнёзда под гидрокомпенсаторы в ГБЦ Нива Шевроле склонны к интенсивному образованию масляного нагара и лаковых отложений. Эти загрязнения нарушают свободное перемещение гидрокомпенсатора, блокируют его каналы подачи масла и приводят к преждевременному выходу из строя даже новых деталей.

Качественная очистка посадочных мест обязательна при любой замене гидрокомпенсаторов. Пренебрежение этой процедурой сведёт на нет результаты ремонта – новый компенсатор быстро потеряет работоспособность из-за недостаточной смазки или закоксовывания.

Порядок очистки

1. Тщательно удалите остатки старого масла из колодцев ветошью без ворса.
2. Обильно смочите внутренние поверхности посадочных мест аэрозольным очистителем карбюратора или инжектора (например, ABRO, Liqui Moly). Дайте отстояться 5-7 минут для растворения отложений.
3. Аккуратно протрите стенки и дно гнёзд мягкой ветошью, намотанной на деревянную палочку. Не используйте металлические щётки или скребки – риски повреждения зеркала поверхности недопустимы.
4. Повторяйте обработку очистителем и протирку до полного удаления чёрного налёта. Контролируйте чистоту белой салфеткой – на ней не должно оставаться следов масла или копоти.
5. Продуйте каждое посадочное место сжатым воздухом, уделяя внимание масляным каналам в нижней части гнезда. Убедитесь в отсутствии остатков ветоши или ворса.

Критические моменты:

• Категорически запрещена абразивная обработка (наждачная бумага, шаберы).
• Проверьте состояние масляных каналов ГБЦ – их загрязнение требует отдельной промывки.
• Перед установкой новых гидрокомпенсаторов смажьте их посадочные места чистым моторным маслом.

Фиксация цепи ГРМ стопорами или проволокой

При замене гидрокомпенсаторов Нива Шевроле критически важно зафиксировать цепь ГРМ относительно шестерён распредвала и коленвала. Смещение цепи даже на 1 зуб приведёт к нарушению фаз газораспределения, что вызовет сбои в работе двигателя или серьёзные повреждения клапанного механизма.

Для блокировки цепи используют два метода: специальные заводские стопоры (фиксаторы) или подручные средства вроде стальной проволоки. Стопоры гарантируют точную позиционирование, но требуют покупки инструмента, тогда как проволока доступна в любом гараже, но требует предельной аккуратности при использовании.

Порядок фиксации цепи ГРМ

1. Поверните коленвал ключом за болт крепления шкива до совмещения меток на звёздочке распредвала и задней крышке привода.
2. Убедитесь, что метка на маховике (через смотровое окно картера сцепления) совпадает с риской на картере.
3. При использовании стопоров:
   • Установите жёсткие фиксаторы на звёздочки распредвалов, зацепив их за звенья цепи
   • Проверьте отсутствие люфта в зафиксированном положении
4. При использовании проволоки:
   • Проденьте 2-3 витка мягкой стальной проволоки (Ø 1.5-2 мм) через звенья цепи и монтажные отверстия ГБЦ
   • Затяните скрутки равномерно без перекоса, избегая деформации звеньев
5. Дополнительно заклините маховик монтировкой через отверстие в картере сцепления

После снятия цепи категорически запрещено проворачивать коленвал или распредвалы до завершения сборки. Контролируйте натяжение фиксаторов при каждом этапе демонтажа гидрокомпенсаторов – провисание цепи недопустимо.

Последовательный демонтаж старых гидрокомпенсаторов по очереди

Перед началом демонтажа убедитесь в наличии доступа к клапанной крышке и подготовке рабочей зоны: отсоедините клеммы АКБ, снимите воздушный фильтр, отключите разъёмы датчиков и патрубки, мешающие снятию крышки. Очистите поверхность ГБЦ от загрязнений для предотвращения попадания мусора в масляные каналы.

Снимите клапанную крышку, аккуратно открутив крепёжные гайки/болты в обратной последовательности затяжки. Удалите старую прокладку, очистите посадочные поверхности. Подготовьте чистые ветошь и пластиковые заглушки для мгновенной изоляции масляных отверстий после извлечения гидрокомпенсаторов.

Пошаговый процесс извлечения

1. Отметить позиции – мелом или маркером пронумеруйте места установки каждого гидрокомпенсатора (от 1 до 8) на головке блока цилиндров.
2. Извлечь толкатели – магнитным съёмником или узкогубцами аккуратно выньте толкатели клапанов, сложив их в порядке снятия на чистую поверхность.
3. Демонтировать гидрокомпенсаторы:
   • Специальным пинцетом или магнитным инструментом извлеките первый гидрокомпенсатор вертикально без перекоса
   • Немедленно закройте освободившееся масляное отверстие чистой пластиковой заглушкой или ветошью
   • Повторите операцию последовательно для остальных элементов строго по нумерации

Критическое правило	Последствия нарушения
Не смешивать гидрокомпенсаторы	Неправильная установка в "чужое" посадочное место приведёт к ускоренному износу
Исключить падение в картер	Потерянный компенсатор потребует снятия поддона двигателя

Сразу после извлечения всех элементов проверьте посадочные гнёзда на отсутствие задиров, заусенцев и металлической стружки. Каждый демонтированный гидрокомпенсатор поместите в отдельную ячейку контейнера с сохранением исходной нумерации – это исключит путаницу при диагностике.

Промывка масляных каналов перед монтажем новых деталей

Тщательная очистка масляных каналов блока цилиндров – обязательный этап при замене гидрокомпенсаторов. Остатки старого масла, грязи или продуктов износа препятствуют нормальной циркуляции смазки. Непромытые каналы способны мгновенно вывести из строя новые компенсаторы из-за недостаточного давления масла или закупорки подающих отверстий.

Игнорирование промывки приводит к повторному заклиниванию гидриков, стукам в ГРМ и ускоренному износу распредвала. Особое внимание уделите вертикальным каналам, ведущим к посадочным местам компенсаторов, и главной масляной магистрали – там активно скапливаются шламовые отложения.

Технология промывки

Используйте специализированные промывочные жидкости (Liqui Moly Oil-Schlamm-Spulung, Hi-Gear Engine Flush) или чистый керосин. Последовательность работ:

1. Обезжирьте посадочные гнезда компенсаторов ветошью с уайт-спиритом.
2. Залейте промывку в масляные каналы через отверстия под гидрокомпенсаторы.
3. Жесткой щеткой с синтетическим ворсом пройдитесь по всем каналам.
4. Повторите заливку и очистку 2-3 раза до выхода чистой жидкости.
5. Продуйте каналы сжатым воздухом (обязательно используйте защитные очки!).

Средство	Особенности	Время контакта
Промывка Liqui Moly	Быстро растворяет нагар	10-15 минут
Керосин	Требует многократной обработки	5-7 минут на цикл
Аэрозольный очиститель WD-40	Для точечной обработки сложных загрязнений	2-3 минуты

Критические нюансы:

• Не применяйте металлические ёршики – они оставляют задиры.
• Проверьте чистоту отверстий под масляный фильтр и редукционный клапан.
• Убедитесь в отсутствии остатков промывочной жидкости перед сборкой.

Подготовка новых гидриков: заполнение маслом перед установкой

Перед установкой новых гидрокомпенсаторов на Ниву Шевроле критически важно заполнить их внутреннюю полость моторным маслом. Сухие гидрики не смогут сразу создать необходимое давление после запуска двигателя, что приведет к их стуку и повышенному износу в первые секунды работы.

Для правильного заполнения возьмите чистый контейнер с достаточным количеством свежего моторного масла, рекомендованного производителем для вашего двигателя (например, 5W-30 или 10W-40). Погрузите новые гидрокомпенсаторы в масло полностью.

Пошаговый процесс заполнения

1. Погружение: Опустите гидрики в масло плунжером вниз. Убедитесь, что они покрыты жидкостью полностью.
2. Прокачка воздуха: Многократно нажимайте тонким неметаллическим стержнем (деревянной палочкой, пластиковым пинцетом) на внутренний клапан плунжера. При каждом нажатии из каналов будут выходить пузырьки воздуха.
3. Контроль заполнения: Продолжайте процедуру до полного исчезновения воздушных пузырей. Гидрик считается готовым, когда плунжер перестает проваливаться при нажатии и оказывает плотное упругое сопротивление.
4. Проверка: Извлеките компенсатор из масла. Убедитесь, что масло не вытекает из отверстия под толкатель – это подтверждает герметичность клапана.

Важные нюансы:

• Не используйте для прокачки металлические предметы – они повредят клапан.
• Перед установкой протирайте корпус гидрика чистой ветошью, но не промывайте и не сушите сжатым воздухом.
• Устанавливайте гидрокомпенсаторы сразу после заполнения, не допуская слива масла.

Правильно подготовленные гидрики обеспечат бесшумную работу распредвала с первых секунд запуска двигателя и исключат "сухой" пуск.

Корректная установка гидрокомпенсаторов в посадочные места без перекоса

Перекос гидрокомпенсатора при монтаже приводит к заклиниванию, ускоренному износу посадочного гнезда головки блока цилиндров и характерному стуку. Неправильная ориентация детали создает локальные перегрузки, нарушает подачу масла и блокирует подвижность плунжерной пары, сводя на нет её функцию автоматической регулировки тепловых зазоров.

Для гарантии соосности устанавливайте элементы строго вертикально, контролируя равномерность погружения корпуса в гнездо на всех этапах. Используйте смазку и избегайте приложения боковых усилий – компенсатор должен опускаться под собственным весом с минимальным сопротивлением.

Пошаговая процедура установки

1. Очистка посадочных мест
   Продуйте гнёзда сжатым воздухом и протрите ветошью без ворса. Убедитесь в отсутствии задиров, нагара и стружки.
2. Подготовка компенсаторов
   Погрузите новые гидрокомпенсаторы в чистое моторное масло на 10-15 минут для заполнения внутренней полости.
3. Нанесение смазки
   Обильно смажьте наружную поверхность корпуса и масляный канал в ГБЦ моторным маслом.
4. Позиционирование
   Установите компенсатор пальцами строго перпендикулярно плоскости ГБЦ. Не допускайте контакта резьбовой части с кромкой гнезда.
5. Фиксация
   Лёгким нажатием большого пальца погружайте деталь до упора. При сопротивлении извлеките компенсатор, проверьте гнездо на дефекты и повторите смазку.

Контрольный признак	Неправильная установка	Корректная установка
Положение корпуса	Видимый наклон относительно оси гнезда	Строгая вертикальность без зазоров по периметру
Усилие при монтаже	Требуется прижим с боковым смещением	Погружение под весом руки с равномерным усилием
Высота посадки	Выступание над плоскостью ГБЦ >0.5 мм	Заподлицо с поверхностью или утопление до 0.3 мм

После установки всех элементов проверьте свободное вращение толкателей от руки – заедание свидетельствует о перекосе. Перед сборкой распредвалов обязательно проверните коленвал на 2-3 оборота ключом для предварительной компенсации зазоров.

Правильный монтаж клапанной крышки с новой прокладкой

Тщательно очистите привалочные поверхности ГБЦ и клапанной крышки от остатков старой прокладки, масла и грязи. Убедитесь, что канавки под резиновый уплотнитель на крышке полностью свободны от посторонних частиц.

Уложите новую прокладку в пазы клапанной крышки, обеспечивая равномерное размещение без перекосов. Совместите монтажные отверстия прокладки с крепежными шпильками на головке блока цилиндров.

Последовательность затяжки болтов:

1. Установите крышку на ГБЦ, наживите все болты вручную
2. Затягивайте крепеж крестообразно от центра к краям в 2 этапа
3. Предварительная затяжка: 3-4 Н·м (ключом без рычага)
4. Окончательная затяжка: 8,5-9,5 Н·м динамометрическим ключом

Контрольные параметры:

Момент затяжки	8,5-9,5 Н·м
Число болтов	8 шт
Порядок затяжки	Центр → края крест-накрест

Важные нюансы:

• Не допускайте деформации прокладки при установке
• Используйте только динамометрический ключ
• Проверьте равномерность прилегания крышки по периметру
• Удалите излишки масла с посадочной плоскости после ремонта

Какие точки смазать для защиты от протечек масла

Основная причина утечек через гидрокомпенсаторы на Ниве Шевроле – засорение масляных каналов или износ уплотнений. Чтобы минимизировать риски, уделите внимание смазке критичных точек при установке новых деталей.

Нанесите моторное масло (желательно то же, что залито в двигатель) на следующие элементы:

• Резиновые уплотнительные кольца гидрокомпенсаторов – тонкий слой по всей окружности перед установкой в ГБЦ.
• Посадочные гнёзда в головке блока цилиндров – смазка стенок отверстий, куда вставляются компенсаторы.
• Шаровую опору толкателя (если конструкция разборная) – место контакта с кулачком распредвала.
• Поверхность плунжерной пары – аккуратная обработка наружных стенок нового компенсатора.

Избегайте избытка масла: излишки приведут к гидроудару при первом запуске. Обязательно прокачайте компенсаторы перед монтажом, погрузив их в масло и нажатием клапана удалив воздух.

Порядок и момент затяжки болтов клапанной крышки

Правильная последовательность и усилие затяжки критичны для герметичности соединения. Нарушение технологии приводит к деформации крышки, повреждению прокладки и утечкам масла.

Используйте динамометрический ключ для точного контроля момента. Превышение усилия срывает резьбу в алюминиевой ГБЦ, недостаток – вызывает течь масла по периметру прокладки.

Рекомендуемые параметры

Момент затяжки: 9.8 ± 0.2 Н·м для всех болтов. Затяжка выполняется в два этапа крестообразным методом:

1. Предварительная затяжка (4-5 Н·м):
   • Старт с центральных болтов
   • Попеременное перемещение к краям
   • Диагональная последовательность
2. Окончательная затяжка (9.8 Н·м):
   • Повторение крестообразной схемы
   • Равномерное прилегание по всему контуру

Этап	Усилие (Н·м)	Схема
Предварительный	4-5	Диагональная от центра
Финальный	9.8±0.2	Повтор диагональной схемы

После первого прогрева двигателя проверьте равномерность прилегания крышки. При наличии масляных следов по стыку – произведите контрольный протягивание болтов на холодном двигателе с соблюдением момента.

Установка катушек зажигания в первоначальное положение

Проверьте состояние резиновых уплотнителей на катушках и посадочных мест в головке блока цилиндров. Убедитесь в отсутствии загрязнений и повреждений. Установите каждую катушку строго над соответствующим свечным колодцем, совместив крепежные отверстия с резьбовыми гнёздами.

Аккуратно надавите на корпус катушки, обеспечивая плотную посадку уплотнителя на свечу зажигания. Проследите, чтобы элементы не перекашивались и не смещались относительно оси свечи. Не прилагайте избыточных усилий во избежание деформации деталей.

Фиксация и подключение

1. Затяните крепёжные болты катушек динамометрическим ключом с моментом 8-10 Н·м.
2. Подсоедините электрические разъёмы к катушкам до характерного щелчка фиксаторов.
3. Проверьте корректность подключения проводов согласно нумерации цилиндров (1-4).

Контрольная точка	Действие
Высота посадки	Зазор между катушкой и ГБЦ должен отсутствовать
Фиксация разъёмов	Потяните за коннектор для проверки надёжности соединения

После завершения монтажа обязательно проверьте работоспособность двигателя на разных режимах. При появлении вибраций или ошибок зажигания повторите процедуру установки.

Настройка тросика газа после обратной сборки

После установки гидрокомпенсаторов и сборки двигателя, регулировка тросика газа критична для корректной работы дроссельной заслонки. Неправильная натяжка вызывает плавающие обороты, провалы при разгоне или заклинивание педали.

Проверьте свободный ход тросика: он должен составлять 2–3 мм при холодном двигателе. Любое отклонение требует немедленной корректировки для предотвращения износа узлов привода.

Пошаговая регулировка

Выполняйте действия при заглушенном двигателе:

1. Ослабьте контргайку на регулировочной муфте у дроссельного узла.
2. Поворачивайте муфту по часовой стрелке для увеличения натяга, против – для ослабления.
3. Добейтесь зазора 2–3 мм между защитным кожухом и наконечником троса у педали.
4. Зафиксируйте муфту контргайкой, удерживая её ключом.

Обязательные проверки после настройки:

• Плавность хода педали без рывков
• Полное закрытие дросселя при отпускании педали
• Отсутствие закусывания троса в оболочке

Параметр	Нормальное значение	Последствия отклонения
Свободный ход педали	2–3 мм	Высокие холостые обороты (если мало хода), провалы (если много хода)
Усилие нажатия	Плавное, без заеданий	Износ шарниров привода, перегрев троса

При замене троса смажьте внутреннюю оболочку графитовой смазкой. Если регулировка не устраняет проблемы – проверьте целостность пластиковых втулок крепления троса к кузову.

Первоначальный запуск двигателя: контроль давления масла

Перед запуском двигателя после замены гидрокомпенсаторов убедитесь в правильности сборки, наличии достаточного уровня масла соответствующей вязкости и плотной посадке масляного фильтра. Проверьте надежность подключения датчика давления масла и отсутствие подтеков в зоне масляной магистрали.

Включите зажигание без запуска двигателя – контрольная лампа давления масла на приборной панели должна загореться. Это подтверждает исправность цепи сигнализации. Дайте стартеру вращать коленвал 5-7 секунд без запуска для предварительного создания давления в системе.

Порядок действий при запуске

1. Запустите двигатель и немедленно выжмите педаль сцепления (для МКПП).
2. Следите за лампой давления масла – она должна погаснуть в течение 2-3 секунд.
3. Проверьте показания штатного манометра (при наличии): минимальное давление на холостых оборотах должно составлять не менее 0.5-0.7 Бар.

Состояние лампы давления	Действия
Не гаснет после запуска	Немедленно заглушите двигатель! Проверьте уровень масла, фильтр, датчик
Мигает при прогреве	Дайте поработать 1-2 минуты. Если не прекращается – глушите и диагностируйте

После успешного запуска дайте двигателю поработать на холостых оборотах 5-7 минут. Прислушайтесь к работе гидрокомпенсаторов – характерный "стрекот" в первые минуты допустим, но должен полностью исчезнуть после прогрева. Повторите кратковременные повышения оборотов до 2000-2500 об/мин, контролируя стабильность давления масла.

Этапы притирки новых гидрокомпенсаторов: холостые обороты

После замены гидрокомпенсаторов на Нива Шевроле обязательна процедура притирки на холостых оборотах. Это позволяет новым компонентам адаптироваться к рабочим условиям и исключить стук в первые минуты эксплуатации.

Прогрейте двигатель до рабочей температуры (80–90°C) перед началом процедуры. Контролируйте уровень масла в картере – он должен соответствовать норме, иначе процесс притирки будет неэффективен.

Порядок выполнения притирки

1. Запустите двигатель и дайте ему поработать на холостом ходу (750–850 об/мин) ровно 5 минут.
2. Плавно поднимите обороты до 2500 об/мин, удерживайте их не более 3 минут.
3. Вернитесь к холостому ходу и выждите 10 минут без нагрузки. Повторите цикл 2-3 раза.

Во время притирки внимательно прислушивайтесь к работе двигателя. Допускается незначительный стук в первые минуты, который должен полностью исчезнуть после 2-3 циклов. Если шум сохраняется – заглушите мотор и проверьте правильность установки компенсаторов и уровень масла.

Избегайте резких перегазовок и нагрузок на двигатель в течение первых 100 км пробега после замены. Используйте только масло, рекомендованное производителем – неподходящая вязкость нарушит притирку.

Проверка результатов замены: контрольное прослушивание двигателя

После установки новых гидрокомпенсаторов и сборки двигателя запустите мотор, дав ему поработать на холостых оборотах 5-7 минут для заполнения системы маслом. Прогрейте силовой агрегат до рабочей температуры (80-90°C), так как холодное масло обладает высокой вязкостью и может временно вызывать стук даже при исправных элементах.

Сконцентрируйтесь на звуковой диагностике: исправные гидрокомпенсаторы Нива Шевроле работают с равномерным, приглушенным стрекочущим шумом без резких металлических ударов. Исключите посторонние шумы (вентилятор, генератор) – используйте автостетоскоп или приложите отвертку к зоне клапанной крышки, ухом к рукоятке.

Типичные сценарии при прослушивании

• Идеальный результат: равномерный гул без стуков на всех режимах работы (ХХ, 1500-3000 об/мин).
• Стук сохраняется на холодную: допустимо первые 1-2 минуты после запуска. Если не исчезает после прогрева – повод для проверки.
• Локальный стук одного компенсатора: указывает на дефект детали, ошибку установки или засорение масляного канала.
• Генерализованный стук на горячую: сигнализирует о системных проблемах (низкое давление масла, забитая сетка маслоприемника).

Симптом	Вероятная причина	Действия
Короткий стук при запуске	Стекание масла из компенсаторов при долгом простое	Норма, если исчезает за 3-5 сек.
Постоянный цокот на прогретом моторе	Некачественный компенсатор, засор каналов ГБЦ	Повторная разборка, промывка посадочных мест
Стук под нагрузкой	Износ толкателей, недостаток масла	Проверка уровня/давления масла, диагностика масляного насоса

Важно: после замены дайте двигателю 2-3 цикла "холодный запуск – прогрев" для притирки элементов. Если стук не исчез, выполните повторную диагностику с разборкой – проверьте чистоту посадочных гнезд, соответствие деталей каталогу, состояние масляного фильтра. Использование оригинальных запчастей и промывочного масла при сборке снижает риски рекламаций.

Осмотр на предмет масляных подтеков после ремонта

После замены гидрокомпенсаторов тщательно проверьте двигатель на наличие масляных утечек. Запустите мотор на 5-7 минут, прогревая его до рабочей температуры – это повысит давление в системе смазки и проявит возможные течи. Заглушите двигатель и переходите к визуальной диагностике.

Используйте фонарь для детального осмотра зоны ремонта. Уделите особое внимание клапанной крышке, новым гидрокомпенсаторам и прилегающим поверхностям ГБЦ. Масляные следы будут видны как тёмные влажные пятна или свежие подтёки на очищенных перед работой деталях.

Ключевые точки контроля

• Прокладка клапанной крышки – проверьте равномерность прилегания по всему контуру
• Свечные колодцы – масло не должно скапливаться в углублениях
• Торец ГБЦ возле ремня ГРМ – возможные следы от избытка герметика
• Посадочные места гидрокомпенсаторов – убедитесь в отсутствии капель у оснований

При обнаружении подтёков немедленно заглушите двигатель и определите источник. Частые причины: недостаточная затяжка болтов клапанной крышки (момент 8-10 Н·м), перекос прокладки или избыток герметика. Устраните недочёты до повторного запуска.

Особенности восстановления "закоксованных" гидрокомпенсаторов

Закоксованные гидрокомпенсаторы теряют подвижность из-за накопления грязевых отложений и загустевшего масла в каналах подачи и внутренней полости. Это блокирует работу шарикового клапана и движение плунжера, приводя к характерному стуку в ГРМ и ускоренному износу распредвала. Восстановление возможно только при отсутствии механических повреждений (задиров, выработки) на рабочих поверхностях.

Основная задача – удалить отвердевшие отложения без повреждения прецизионных деталей компенсатора. Механическая очистка (например, проволокой) недопустима: она царапает зеркало плунжерной пары, нарушая герметичность. Используются только химические методы растворения нагара с последующей многократной промывкой.

Порядок восстановления

1. Первичная очистка: Погружение гидрокомпенсаторов в емкость с бензином, керосином или дизтопливом на 1-2 часа для размягчения крупных отложений.
2. Растворение кокса: Обработка специализированным очистителем карбюратора или инжектора. Допустимо применение смеси ацетона (50%) и моторного масла (50%). Детали полностью погружаются в жидкость на 12-24 часа.
3. Механическая активация: Каждый компенсатор 10-15 раз энергично вдавливают в жидкость тупым предметом (деревянный брусок, торцом отвертки), создавая перепады давления для вымывания частиц из каналов.
4. Промывка:
   • Прокачка компенсаторов в чистом бензине до появления свободного хода плунжера.
   • Промывка под струей горячей воды с моющим средством для удаления остатков химии.
   • Сушка сжатым воздухом (обязательно продуть все каналы).
5. Проверка работоспособности: Заполнение чистым моторным маслом через масляный канал. Исправный компенсатор должен:
   • Сжиматься с большим усилием (не проседать под пальцем).
   • Медленно (не менее 30 секунд) возвращаться в исходное состояние после сжатия.

Важно: Повторное закоксовывание после восстановления происходит быстро, если не устранена первопричина – загрязнение масла (износ двигателя, несвоевременная замена смазки, некачественное масло, перегрев). Процедура эффективна только как временная мера; при сильном износе или повреждениях требуется замена.

Порядок промывки гидриков: разборка и чистка плунжерной пары

После извлечения гидрокомпенсаторов из ГБЦ разберите каждый узел для доступа к плунжерному механизму. Аккуратно подденьте стопорное кольцо тонкой отверткой, извлеките пружину, шарик и плунжерную пару. Сложите компоненты в отдельные емкости во избежание потерь мелких деталей.

Тщательно промойте все элементы в чистом бензине или керосине. Особое внимание уделите внутренней поверхности гильзы плунжера и шариковому клапану – здесь скапливаются основные отложения. Используйте мягкую кисточку для удаления затвердевшего нагара.

Чистка критичных элементов

1. Плунжерную пару замочите на 15-20 минут в промывочной жидкости
2. Проверьте подвижность шарика в седле – он должен свободно проворачиваться
3. Продуйте каналы сжатым воздухом после мойки

Деталь	Метод чистки	Контроль качества
Плунжер	Ультразвуковая ванна или ручная протирка	Отсутствие задиров на поверхности
Гильза	Промывка с ершиком диаметром 8 мм	Гладкость внутренних стенок
Шарик клапана	Протирка ветошью с растворителем	Идеальная сферическая форма

Соберите узел в обратной последовательности, предварительно смазав детали моторным маслом. Проверьте ход плунжера в гильзе – он должен перемещаться плавно без заеданий под усилием пальцев. Важно: не допускайте перепутывания компонентов между разными гидрокомпенсаторами!

Чего нельзя делать при восстановлении гидрокомпенсаторов Нива Шевроле

Грубая сборка компонентов недопустима при работе с гидрокомпенсаторами. Неправильная установка плунжерной пары или перекос деталей при монтаже провоцирует заклинивание механизма. Игнорирование чистоты посадочных мест и каналов ГБЦ гарантирует преждевременный износ новых элементов из-за абразивного воздействия остатков грязи.

Категорически запрещено применение ударных инструментов (молотков, зубил) при демонтаже или установке. Механические удары деформируют тонкостенный корпус компенсатора, нарушают геометрию посадочного гнезда в головке блока цилиндров. Попытки выбить прикипевший компенсатор приводят к сколам алюминиевой ГБЦ и необходимости её сложного ремонта.

Критичные ошибки и последствия

• Загрязнение масляных каналов: Непромытые магистрали ГБЦ забьют новый компенсатор металлической стружкой
• Небрежная очистка седла: Оставленная нагарная корка нарушит теплопередачу и посадку
• Монтаж без смазки: Сухая установка вызывает масляное голодание в первые секунды работы

Недопустимое действие	Результат повреждения
Затяжка болтов коромысел с превышением момента	Деформация оси коромысел, нарушение зазора
Использование металлических щёток для очистки	Появление царапин на зеркале плунжера

Попытки разборки корпуса компенсатора приводят к необратимой деформации. Ремонту подлежит только плунжерная пара при наличии спецоборудования, корпусные детали заменяются исключительно новыми. Применение герметиков на посадочных поверхностях блокирует масляные каналы и нарушает работу системы смазки.

Регламент замены гидрокомпенсаторов по пробегу

Завод-изготовитель Шевроле Нива официально не устанавливает строгий интервал замены гидрокомпенсаторов. Их ресурс напрямую зависит от качества моторного масла, соблюдения периодичности его замены и условий эксплуатации автомобиля.

Однако практический опыт владельцев и сервисных специалистов позволяет сформировать рекомендации по плановой замене. Гидрокомпенсаторы считаются износостойким элементом, но их состояние напрямую влияет на стабильность работы двигателя и уровень шума.

Рекомендуемые интервалы замены

Специалисты рекомендуют придерживаться следующих правил:

• Плановый контроль: Проверяйте состояние и работоспособность гидрокомпенсаторов при каждом ТО (каждые 10 000 - 15 000 км пробега), особенно обращая внимание на появление характерного стука "на холодную" или "на горячую".
• Профилактическая замена: Рассматривайте замену комплекта гидрокомпенсаторов как профилактическую меру при пробеге 150 000 - 200 000 км. Это актуально даже при отсутствии явных признаков неисправности, но при условии использования качественных масел.
• Обязательная замена при неисправности: Незамедлительная замена необходима при появлении стука, который не исчезает после прогрева двигателя, или при диагностике неработающего компенсатора.

Факторы, сокращающие ресурс гидрокомпенсаторов

Следующие факторы могут потребовать более ранней замены (уже к 80 000 - 100 000 км):

1. Несвоевременная замена моторного масла и фильтра: Загрязненное масло забивает каналы подачи масла к компенсаторам.
2. Использование некачественного или неподходящего по спецификациям масла.
3. Частый перегрев двигателя: Вызывает закоксовывание масла внутри компенсатора.
4. Длительная эксплуатация с неисправной системой смазки (низкое давление масла, забитая сетка маслоприемника).
5. Заводской брак или низкое качество самих гидрокомпенсаторов (особенно неоригинальных).

Последствия несвоевременной замены

Симптом / Состояние	Возможные последствия для двигателя
Постоянный стук гидрокомпенсаторов	Ускоренный износ кулачков распредвала, толкателей, увеличение шума
Залегание (заклинивание) компенсатора	Неплотное закрытие клапана, потеря компрессии в цилиндре, прогар клапана, ударные нагрузки на ГРМ
Недостаточное давление масла в компенсаторе	Увеличенные зазоры в ГРМ, снижение мощности, повышенный расход топлива

Соблюдение регламента замены масла и контроль состояния гидрокомпенсаторов – ключевые факторы для их долговечной работы и предотвращения дорогостоящего ремонта двигателя Шевроле Нива.

Важность регулярной замены масла и фильтров

Гидрокомпенсаторы Нива Шевроле критично зависят от качества моторного масла: оно обеспечивает смазку трущихся поверхностей, отводит тепло и поддерживает необходимое давление в системе ГРМ. Загрязненное масло теряет смазывающие свойства, образует шламовые отложения и неспособно эффективно заполнять внутренние полости компенсаторов.

Масляный фильтр играет ключевую роль в защите гидрокомпенсаторов – он задерживает абразивные частицы износа, продукты сгорания топлива и другие примеси. При засорении фильтра включается перепускной клапан, пропускающий неочищенное масло напрямую в систему, что ускоряет износ деталей и нарушает работу гидротолкателей.

Последствия несвоевременной замены

• Заклинивание компенсаторов: Отложения лака и шлама блокируют подвижные элементы, препятствуя выборке тепловых зазоров.
• Характерный стук в ГРМ: Загрязненное масло не создает нужного давления внутри компенсатора, приводя к ударным нагрузкам.
• Ускоренный износ кулачков распредвала: Недостаточная смазка из-за грязного масла вызывает задиры на рабочих поверхностях.
• Снижение ресурса двигателя: Абразивные частицы в циркулирующем масле действуют как аналог наждака.

Рекомендуемый интервал замены: Каждые 7,000–10,000 км или 1 раз в год (ориентируйтесь на условия эксплуатации и требования мануала). Обязательно используйте масло вязкостью 5W-40 или 10W-40 с допусками по спецификациям GM-LL-B-025 и API SN/CF. Фильтр должен соответствовать оригинальным параметрам давления и пропускной способности.

Контроль уровня масла для предотвращения "голодания" гидрокомпенсаторов

Недостаточный уровень моторного масла – основная причина "голодания" гидрокомпенсаторов Нива Шевроле. При низком уровне масла масляный насос захватывает воздух, создавая эмульсию, которая неспособна создать необходимое давление внутри компенсаторов. Это приводит к их неполному заполнению и характерному стуку при работе двигателя.

Систематическая нехватка масла провоцирует ускоренный износ плунжерных пар гидрокомпенсаторов из-за сухого трения. Длительная эксплуатация в таком режиме вызывает необратимые повреждения: задиры на зеркале цилиндров компенсаторов, заклинивание шариковых клапанов или деформацию пружин, требующие дорогостоящей замены узлов.

Правила контроля и поддержания уровня

Для стабильной работы гидрокомпенсаторов соблюдайте требования:

• Периодичность проверки: Перед каждым запуском двигателя (при холодном моторе) и после длительных поездок.
• Условия замера: Автомобиль на ровной поверхности, двигатель заглушен не менее 10 минут для стекания масла в поддон.
• Нормативный уровень: Между метками "MIN" и "MAX" на щупе. Оптимально – верхняя треть зоны между отметками.

Последствия отклонений от нормы

Уровень масла	Воздействие на гидрокомпенсаторы	Риски для двигателя
Ниже «MIN»	Воздушные пробки, стук, сокращение ресурса	Износ распредвала, коренных вкладышей
Выше «MAX»	Вспенивание масла картерными газами, потеря давления	Течи сальников, закоксовывание колец

Критические ошибки при доливе:

1. Использование масла, не соответствующего допуску GM-LL-B-025 или 5W-30/5W-40.
2. Смешивание минеральных и синтетических составов.
3. Превышение уровня «MAX» для «гарантированного запаса».

При обнаружении стука гидрокомпенсаторов после запуска немедленно заглушите двигатель и проверьте уровень масла. Доливка до нормы часто устраняет проблему без ремонта, если «голодание» не привело к механическим повреждениям.

Предупреждение перегрева двигателя как метод сохранения ресурса

Перегрев силового агрегата критически влияет на состояние гидрокомпенсаторов Нива Шевроле: при экстремальных температурах масло разжижается, теряя способность создавать необходимое давление в системе ГРМ. Это провоцирует нарушение работы компенсаторов – они не успевают выбирать тепловые зазоры, появляется характерный стук клапанов, ускоряется износ кулачков распредвала и посадочных гнёзд.

Длительное воздействие высоких температур вызывает деформацию головки блока цилиндров, что нарушает геометрию масляных каналов и посадочных мест гидрокомпенсаторов. Дополнительно перегретое масло быстро окисляется, образуя лаковые отложения внутри компенсаторов – это приводит к их закоксовыванию и потере подвижности плунжерных пар.

Ключевые меры профилактики

• Контроль уровня охлаждающей жидкости – проверяйте каждые 500 км, доливайте только рекомендованную производителем ОЖ.
• Чистота радиаторов – удаляйте насекомых, грязь и пух с основного и кондиционера минимум раз в сезон.
• Мониторинг датчиков – немедленно реагируйте на сигнал температуры выше 95°C или мигание лампы аварийного перегрева.
• Качественное масло – применяйте смазку с допуском GM-LL-B-025 (вязкость 5W-30/5W-40) и меняйте каждые 7-8 тыс. км.

Дополнительные рекомендации: Проверяйте целостность патрубков системы охлаждения и герметичность крышки расширительного бачка (давление открытия 1.1 атм). При частой езде в пробках устанавливайте дополнительный электровентилятор радиатора. Регулярно промывайте масляную систему специальными составами при замене масла – это минимизирует риск закоксовывания каналов гидрокомпенсаторов.

Использование качественного масла согласно допускам производителя

Качественное масло с правильными допусками критично для работы гидрокомпенсаторов Нива Шевроле. Оно обеспечивает стабильное давление в системе смазки, мгновенную подачу жидкости в полости компенсаторов и предотвращает закоксовывание каналов. Масло должно сохранять свойства в широком температурном диапазоне, особенно при холодных пусках.

Производитель четко регламентирует допуски в руководстве по эксплуатации. Для бензиновых двигателей Нива Шевроле актуальны стандарты GM-LL-B-025 или GM dexos2. Минимально допустимый класс вязкости – 5W-30 или 5W-40, при этом выбор зависит от климатических условий эксплуатации. Использование масел без сертификации или с неподходящими параметрами ведет к ускоренному износу ГРМ.

Ключевые требования и последствия нарушений

Обязательные характеристики масла:

• Соответствие спецификациям GM-LL-B-025 или dexos2
• Оптимальная вязкость: 5W-30 (от -30°C до +35°C) или 5W-40 (для жаркого климата)
• Высокое содержание моющих присадок для предотвращения шламообразования
• Стабильность характеристик на протяжении всего интервала замены

Риски при использовании неподходящего масла:

1. Загрязнение масляных каналов компенсаторов → потеря герметичности и стук
2. Повышенное пенообразование → воздушные пробки в гидроопорах
3. Загустение при низких температурах → медленное заполнение компенсаторов после запуска
4. Ускоренный износ плунжерных пар из-за недостаточной смазки

Параметр	Рекомендация	Последствия несоблюдения
Интервал замены	Не более 10 000 км или 1 раз в год	Деградация присадок, засорение масляных каналов
Допуск ACEA	A3/B4 или выше	Недостаточная защита от высокотемпературных отложений
Индекс вязкости	Не ниже 160	Снижение стабильности смазки при перепадах температур

При выборе масла отдавайте предпочтение оригинальным продуктам GM или проверенным брендам (Liqui Moly, Shell Helix, Mobil). Всегда проверяйте соответствие допусков на упаковке. Комбинируйте замену масла с установкой нового фильтра – старый фильтр может удерживать до 200 г загрязнений, ухудшающих работу гидросистемы.

Фотографии расположения гидрокомпенсаторов под клапанной крышкой Шевроле Нива

На фотографиях, сделанных после снятия клапанной крышки двигателя Z18XE (1.8 л) или аналогичных моторов Шевроле Нива, четко видно расположение восьми гидрокомпенсаторов. Они установлены в специальных гнездах головки блока цилиндров между кулачками распределительного вала и верхними торцами клапанов.

Каждый гидрокомпенсатор находится непосредственно под соответствующей кулачковой "лункой" распредвала. На снимках хорошо различимы их цилиндрические корпуса, плотно сидящие в посадочных местах ГБЦ, а также тарелки толкателей, контактирующие с кулачками вала.

Ключевые детали на фото

• Рядное расположение – компенсаторы выстроены в два параллельных ряда по 4 штуки, соответствующих цилиндрам.
• Ориентация относительно распредвала – каждый элемент расположен строго под рабочей поверхностью кулачка.
• Доступность при демонтаже – на изображениях видно, как после снятия вала гидрики остаются в гнездах ГБЦ, готовые к извлечению пинцетом.

Элемент на фото	Визуальные признаки
Корпус гидрокомпенсатора	Цилиндрическая деталь диаметром ~22 мм с фаской на верхнем торце
Толкатель	Стальной диск (тарелка) в верхней части, контактирующий с кулачком
Посадочные гнезда ГБЦ	Круглые отверстия с масляными каналами у основания

Фото демонстрируют, что при замене гидрокомпенсаторов критически важно точно запомнить позицию каждого элемента – смешивание или перестановка недопустимы. На качественных изображениях также заметны следы износа на рабочих поверхностях и остатки моторного масла в зоне установки.

Изображения типичных повреждений: изношенные плунжеры, дефекты пружин

Наглядные изображения изношенных плунжерных пар и поврежденных пружин критически важны для точной диагностики состояния гидрокомпенсаторов Нива Шевроле. Они позволяют визуально идентифицировать характерные признаки неисправности, которые трудно описать словами, и сравнить состояние своих деталей с эталонными примерами поломок.

Фотографии повреждений четко демонстрируют масштаб проблемы и помогают принять решение о возможности ремонта (чистки) или необходимости обязательной замены конкретного гидрокомпенсатора. Рассмотрим основные типы дефектов, которые должны быть отражены в таких изображениях.

Типичные повреждения плунжерных пар

• Задиры и царапины на поверхности плунжера и внутренней стенке гильзы: Фото покажут характерные продольные риски, нарушающие зеркальную поверхность. Такие повреждения видны невооруженным глазом или под увеличением и являются следствием попадания абразивных частиц (грязи, продуктов износа) в масло.
• Выработка (износ) рабочей поверхности плунжера и гильзы: Изображения зафиксируют появление матовых поясов или конусности на плунжере, а также эллипсности или увеличения зазора в гильзе, что приводит к значительной утечке масла и потере давления.
• Коррозия (ржавчина) на поверхностях плунжера или внутри гильзы: Фото продемонстрируют рыжие разводы или точечные очаги коррозии, возникающие из-за попадания влаги или использования некачественного/старого масла. Коррозия нарушает геометрию и герметичность пары.
• Износ или повреждение шарика/клапана плунжерной пары: Крупным планом должны быть видны сколы, вмятины или выраженная выработка на шарике или его седле, препятствующие надежной герметизации камеры высокого давления.
• Заклинивание плунжера в гильзе: Хотя само заклинивание на фото не видно, изображение покажет плунжер, который не выдвигается под действием пружины или не утапливается с большим усилием, часто сопровождаясь видимыми следами задиров или коррозии в зоне заедания.

Типичные повреждения пружин гидрокомпенсаторов

• Поломка витков пружины: Фотографии явно покажут отсутствие одного или нескольких витков, обломанные концы пружины. Это критическая неисправность, полностью выводящая компенсатор из строя.
• Деформация пружины (изгиб, "скручивание"): Изображения зафиксируют отклонение оси пружины от прямой линии или неравномерное расстояние между витками, что свидетельствует о потере упругих свойств и неправильном усилии.
• Коррозия пружины: Видны рыжие пятна или сплошной слой ржавчины на поверхности витков. Коррозия ослабляет металл, приводя к ускоренному усталостному разрушению или потере упругости.
• Ослабление пружины (уменьшение длины в свободном состоянии, потеря упругости): Хотя "мягкость" на фото не видна, изображения могут сравнивать новую пружину с явно провисшей, имеющей меньшую высоту в ненагруженном состоянии, что косвенно указывает на усталость металла.

Список источников

Для подготовки статьи использовались проверенные технические ресурсы, руководства по ремонту и опыт владельцев Chevrolet Niva. Основное внимание уделялось точности описания конструкции, диагностики и процедур обслуживания.

Источники включают официальную документацию, специализированные автофорумы и экспертные материалы по двигателям ЗМЗ. Данные сверялись для минимизации ошибок при описании замены и ремонта гидрокомпенсаторов.

Техническая документация и экспертные материалы

• Официальное руководство по ремонту Chevrolet Niva (ЗМЗ-409)
• Каталог запчастей GM-АвтоВАЗ с номерами оригинальных гидрокомпенсаторов
• Технические бюллетени СТО по диагностике шумов двигателя
• Методические рекомендации по дефектовке ГРМ от ЗМЗ
• Инженерные отчеты по испытаниям гидрокомпенсаторов разных производителей

Практический опыт и обсуждения

1. Архивы тематических веток на форуме Chevrolet-Niva.ru
2. Отчеты о замене в разделе "Гаражные решения" на Niva-Forum.net
3. Видеоинструкции по регулировке клапанов от мастеров УАЗ/Нива
4. Сравнительные обзоры качества гидрокомпенсаторов INA, AE, ГЗА
5. Анализ типичных ошибок при установке от участников клуба 4x4

Видео: Замена гидрокомпенсаторов шевроле нива своими руками.


• Принцип работы веерных форсунок омывателя

• Новые правила ПДД - проезд кругового перекрёстка

• Реальные впечатления владельцев про Kia Picanto
