Главный тормозной цилиндр ВАЗ-2109 - как устроен и что делать при поломке?

Статья обновлена: 18.08.2025

Главный тормозной цилиндр (ГТЦ) – ключевой узел гидравлической тормозной системы ВАЗ-2109. Он преобразует усилие от педали в давление тормозной жидкости, обеспечивая срабатывание механизмов на всех колесах.

Со временем цилиндр изнашивается: появляются течи, снижается эффективность торможения, педаль проваливается. Это создает прямую угрозу безопасности.

При первых признаках неисправности владелец сталкивается с дилеммой: заменить узел полностью или попытаться восстановить ремкомплектом. Решение зависит от характера поломки, состояния детали и экономической целесообразности.

Место установки и крепление главного тормозного цилиндра

Главный тормозной цилиндр (ГТЦ) ВАЗ-2109 расположен в задней части подкапотного пространства, на моторном щите. Он закреплен непосредственно на крышке вакуумного усилителя тормозов (ВУТ) в вертикальном положении, патрубками вперед по ходу движения автомобиля. Корпус устройства находится над двигателем, между впускным коллектором и гидроблоком ABS (при наличии системы).

Крепление осуществляется через фланец ГТЦ двумя шпильками М8, входящими в корпус вакуумного усилителя. Фиксация производится самоконтрящимися гайками с шестигранником под ключ на 13 мм. Между цилиндром и ВУТ установлена герметизирующая прокладка, предотвращающая подсос воздуха. Электрический разъем датчика уровня тормозной жидкости выведен вверх для подключения к проводке.

Ключевые особенности крепления

Тип соединения: жесткое фланцевое крепление к вакуумному усилителю
Количество крепежей: 2 гайки (заводское обозначение 2109-3502040)
Требуемый инструмент: торцевой ключ на 13 мм с удлинителем
Ориентация: резервуар строго вертикально, выходные порты направлены к радиатору

Внешний вид и основные компоненты корпуса

Корпус главного тормозного цилиндра (ГТЦ) ВАЗ-2109 выполнен из чугуна или алюминиевого сплава, имеет цилиндрическую форму с фланцем крепления к вакуумному усилителю. На поверхности заметны технологические каналы и крепёжные элементы. Внешние стенки защищены антикоррозийным покрытием, но со временем могут появляться потёки тормозной жидкости и очаги ржавчины.

Ключевые компоненты корпуса включают два симметричных резервуара для тормозной жидкости (часто пластиковые), соединённых с корпусом через резиновые уплотнители. На торцевой части расположены два выходных порта для контуров передних и задних тормозов, а также датчик уровня жидкости. Снизу корпуса находится монтажный кронштейн с отверстиями под болты крепления.

Конструктивные элементы

Рабочие камеры – две параллельные полости с зеркальной поверхностью
Компенсационные отверстия – соединяют резервуары с камерами
Уплотнительные манжеты – предотвращают утечки между секциями
Возвратные пружины – расположены внутри камер

Внешний признак	Назначение
Резьбовые порты	Подсоединение тормозных трубок
Крышка резервуаров	Герметизация с вентиляционным клапаном
Монтажный фланец	Фиксация к вакуумному усилителю

Разборка: крышка бачка и датчик уровня тормозной жидкости

Отсоедините колодку проводов от датчика уровня тормозной жидкости, нажав на фиксатор разъема. Аккуратно потяните разъем вдоль оси штекера, избегая перегибов проводов и излишнего усилия. Осмотрите контакты на предмет окисления или повреждений – это частая причина ложного срабатывания сигнальной лампы.

Снимите крышку бачка, повернув ее против часовой стрелки. Удалите резиновое уплотнительное кольцо из паза крышки и промойте его в чистой тормозной жидкости. Проверьте состояние уплотнителя на разрывы, потертости или дубление – поврежденное кольцо нарушает герметичность системы.

Демонтаж датчика уровня

Выдавите пластиковый фиксатор датчика через отверстие в крышке бачка, используя тонкую отвертку или шило.
Извлеките датчик из посадочного гнезда вместе с поплавком и контактной группой.
Оцените подвижность поплавка – заклинивание указывает на загрязнение или деформацию рычага.

Контроль состояния элементов:

Корпус датчика – трещины или оплавление требуют замены.
Металлические контакты – зачистите наждачной бумагой (P600) при окислении.
Пружины контактной группы – проверьте упругость и отсутствие коррозии.

Соберите узел в обратной последовательности. Перед установкой крышки убедитесь в чистоте горловины бачка – частицы грязи провоцируют течь. После запуска двигателя проверьте отсутствие пузырей в жидкости и сигнализацию уровня при искусственном опускании поплавка.

Устройство первичного поршня и его уплотнительные манжеты

Первичный поршень ГТЦ ВАЗ-2109 представляет собой стальной цилиндр сложной формы, перемещающийся в расточке корпуса под действием штока вакуумного усилителя. На его поверхности выполнены три канавки: две для установки резиновых уплотнительных манжет и одна компенсационная для перепуска жидкости. Передняя часть поршня контактирует с тормозной жидкостью контура передних колёс, а задняя – через толкатель соединяется с усилителем.

Ключевыми элементами герметизации служат две манжеты из маслобензостойкой резины. Основная манжета (рабочая) установлена в передней канавке поршня и предотвращает утечки жидкости при создании давления в контуре. Задняя манжета (уплотнительная) расположена ближе к штоку и выполняет две функции: блокирует проникновение жидкости в полость вакуумного усилителя и возвращает поршень в исходное положение при сбросе педали за счёт упругости резины.

Конструктивные особенности уплотнений

Рабочая манжета: Имеет V-образный профиль – при нажатии на педаль давление жидкости распирает кромки, обеспечивая плотное прилегание к стенке цилиндра.
Уплотнительная манжета: Обладает прямоугольным сечением с внутренней поджимной пружиной, поддерживающей натяг при износе.
Компенсационная канавка между манжетами соединена с бачком через перепускное отверстие, выравнивая давление в нерабочем состоянии.

Элемент поршня	Материал	Назначение
Рабочая манжета	Резина NBR	Герметизация давления в контуре передних тормозов
Уплотнительная манжета	Резина EPDM	Защита усилителя от жидкости + возврат поршня

Износ манжет проявляется задирами на зеркале цилиндра, потерей эластичности резины или микротрещинами. Дефекты приводят к подтокам жидкости в усилитель или провалам педали тормоза. При ремонте обязательна замена обеих манжет и полировка зеркала цилиндра, однако глубокие риски требуют установки нового цилиндра.

Конструкция вторичного поршня и механизм его срабатывания

Вторичный поршень расположен в корпусе главного тормозного цилиндра за первичным поршнем и напрямую контактирует с тормозной жидкостью контура задних колес. Его конструкция аналогична первичному: стальной корпус с уплотнительными манжетами из маслостойкой резины (резиновыми кольцами), установленными в специальных канавках. На тыльной стороне поршня выполнена полость для установки возвратной пружины.

Поршень перемещается внутри расточки цилиндра с минимальным зазором, обеспечивая герметичность. Принцип срабатывания основан на гидравлическом воздействии: при нажатии педали тормоза усилие через толкатель передается первичному поршню, который создает давление жидкости, воздействующее на торец вторичного поршня, заставляя его двигаться вперед.

Ключевые элементы и этапы работы

Передача усилия: Давление жидкости от первичной камеры преодолевает усилие возвратной пружины вторичного поршня.
Создание давления: Движение вторичного поршня сжимает жидкость во втором контуре, направляя ее к задним тормозным механизмам.
Компенсационный бачок: В начальной фазе хода поршня перекрывается компенсационное отверстие, связывающее камеру с бачком, что позволяет наращивать давление.
Возврат в исходное положение: После отпускания педали возвратные пружины отводят оба поршня назад. Жидкость из бачка через открывшиеся компенсационные отверстия восполняет возможные потери.

Элемент конструкции	Функция
Уплотнительные манжеты (кольца)	Герметизация камеры высокого давления и предотвращение перетекания жидкости
Возвратная пружина	Обеспечивает обратное движение поршня после снятия усилия с педали
Компенсационное отверстие	Связь с бачком в нейтральном положении для компенсации температуры и износа колодок

Важной особенностью является независимость работы контуров: при утечке в одном контуре (например, переднем), вторичный поршень продолжит движение до упора в корпус цилиндра, сохраняя возможность торможения задними колесами за счет механического контакта с первичным поршнем.

Принцип действия двойной раздельной системы

Двойная раздельная система (дуплекс) в ГТЦ ВАЗ-2109 обеспечивает независимую работу двух контуров тормозов, распределенных по осям. Первый контур обслуживает передние правый и задний левый тормозные механизмы, второй – передний левый и задний правый. Такая схема гарантирует сохранение частичной эффективности торможения при утечке жидкости в одном из контуров.

При нажатии на педаль поршень толкателя воздействует на первичный поршень ГТЦ, создающий давление в первом контуре. Через уплотнительные манжеты усилие передается на вторичный поршень, активирующий второй контур. Перемещение поршней происходит внутри единого корпуса цилиндра, но раздельные камеры полностью изолированы друг от друга.

Ключевые элементы реализации

Двухсекционный бачок: Каждый резервуар питает отдельный контур через независимые каналы.
Двухкамерная конструкция ГТЦ: Первичный и вторичный поршни перемещаются в общем цилиндре без гидравлической связи между контурами.
Диагональное подключение: Каждый контур объединяет тормозные механизмы противоположных углов автомобиля.

Контур	Обслуживаемые колеса	Последствия отказа
1	Переднее правое + заднее левое	Увеличение тормозного пути на 40-50%, "провал" педали
2	Переднее левое + заднее правое	Аналогичное снижение эффективности, увод автомобиля при торможении

Важно: При разгерметизации одного контура второй сохраняет работоспособность, но требует увеличенного хода педали. Датчик уровня тормозной жидкости в бачке сигнализирует о критическом падении объема в любом из резервуаров, предупреждая водителя о неисправности.

Материалы изготовления корпуса и внутренних деталей

Корпус главного тормозного цилиндра ВАЗ-2109 традиционно изготавливается из алюминиевого сплава. Этот материал обеспечивает необходимую прочность и легкость конструкции, эффективно противостоит коррозии при контакте с тормозной жидкостью. Литейная технология позволяет создать сложную внутреннюю геометрию каналов и полостей для работы гидравлической системы.

Внутренние компоненты используют комбинацию материалов, рассчитанных на работу в агрессивной среде под высоким давлением. Сталь применяется для деталей, испытывающих значительные механические нагрузки, в то время как резиновые элементы отвечают за герметизацию системы и плавность хода поршней.

Конкретные материалы по деталям

Деталь	Материал
Корпус	Алюминиевый сплав
Поршни	Закалённая сталь
Уплотнительные манжеты	Морозостойкая резина (NBR/EPDM)
Возвратные пружины	Пружинная сталь
Стопорные кольца	Нержавеющая сталь

Критически важный аспект – совместимость резиновых уплотнений с тормозной жидкостью (тип DOT-3/4). Резина должна сохранять эластичность в широком температурном диапазоне (-40°C...+120°C) и сопротивляться разбуханию. Нарушение свойств резины – основная причина потери герметичности.

Схема перепускных и компенсационных отверстий

Перепускное (впускное) отверстие расположено в нижней части рабочей полости ГТЦ ВАЗ-2109, непосредственно за манжетой поршня в его исходном положении. Оно обеспечивает постоянную связь полости цилиндра с бачком тормозной жидкости через кольцевой зазор вокруг первичной манжеты поршня при отпущенной педали. Это позволяет жидкости свободно компенсировать утечки в контурах и предотвращает образование вакуума при растормаживании.

Компенсационное (выпускное) отверстие находится выше перепускного, ближе к торцу поршня в начальной позиции. Оно перекрывается уплотнительной манжетой поршня в самом начале его рабочего хода. Назначение – выравнивание избыточного давления в рабочей полости цилиндра с давлением в бачке при плавном отпускании педали или тепловом расширении жидкости. Отверстие предотвращает подклинивание тормозов из-за остаточного давления.

Принцип работы и последствия нарушений

Корректная работа отверстий критична: перепускное исключает "завоздушивание", а компенсационное – подтормаживание колёс. Засорение или повреждение приводит к:

Перепускного: Тугой ход педали, провалы при резком нажатии, завоздушивание системы.
Компенсационного: Неполное растормаживание (подклинивание колодок), перегрев тормозов, ускоренный износ.

Отверстие	Расположение	Функция	Симптомы неисправности
Перепускное (впускное)	За первичной манжетой поршня	Связь с бачком в исходном положении	Тугая педаль, воздух в системе
Компенсационное (выпускное)	Перед манжетой в исходном положении	Сброс избыточного давления	Подклинивание тормозов, перегрев

Диагностика требует разборки ГТЦ и проверки чистоты отверстий тонкой проволокой. Засоры – частая причина неисправностей, часто устранимая очисткой. Однако износ зеркала цилиндра или манжет обычно делает ремонт нецелесообразным, предпочтительна замена узла в сборе.

Типичные неисправности: закисание поршней

Закисание поршней в главном тормозном цилиндре (ГТЦ) ВАЗ-2109 возникает из-за длительного простоя автомобиля, агрессивного воздействия влаги или использования некачественной тормозной жидкости. Коррозия образуется на стенках цилиндра и поверхностях поршней, блокируя их свободное перемещение.

Основные признаки проблемы: педаль тормоза становится твёрдой и не проваливается при запущенном двигателе, наблюдаются утечки жидкости из корпуса ГТЦ, эффективность торможения резко снижается. Жидкость в бачке может темнеть из-за продуктов коррозии.

Последствия и методы устранения

Игнорирование закисания приводит к полной блокировке поршней, отказу тормозов и разгерметизации системы. Для диагностики требуется разборка узла:

Поршни не извлекаются при стандарном давлении на педаль
На зеркале цилиндра видны задиры и ржавчина
Резиновые манжеты деформированы или разрушены

Ремонт возможен только на ранней стадии и включает:

Аккуратную выпрессовку поршней
Полировку зеркала цилиндра пастой ГОИ
Замену ремкомплекта (манжеты, пружины)

При глубокой коррозии или задирах на стенках цилиндра требуется замена ГТЦ. После ремонта обязательна прокачка системы и замена тормозной жидкости.

Критерий	Ремонт	Замена
Глубина повреждений	Поверхностная ржавчина	Задиры, раковины
Состояние зеркала	Восстанавливается полировкой	Необратимые дефекты
Экономическая целесообразность	Эффективна при наличии ремкомплекта	Необходима при критичном износе

Проблемы с резиновыми уплотнителями (разбухание, порезы)

Резиновые уплотнители (манжеты) внутри главного тормозного цилиндра (ГТЦ) ВАЗ-2109 являются критически важными элементами. Их основная функция – создавать герметичные подвижные и неподвижные соединения между поршнями и стенками цилиндра, а также перекрывать перепускные отверстия, обеспечивая необходимое давление в системе при нажатии на педаль и его сброс при отпускании.

Любое повреждение или изменение свойств этих уплотнителей немедленно сказывается на работоспособности всей тормозной системы. Наиболее характерными и опасными проблемами резиновых манжет в ГТЦ являются их разбухание и механические повреждения (порезы, царапины).

Разбухание уплотнителей

Разбухание резиновых манжет – распространенная неисправность, приводящая к:

Заеданию поршней: Увеличенные в объеме уплотнения создают чрезмерное трение о стенки цилиндра. Поршни перестают свободно двигаться или возвращаться в исходное положение.
Пропаданию педали тормоза: Разбухшая манжета может перекрыть компенсационное (перепускное) отверстие в цилиндре. При отпускании педали жидкость не может вернуться в бачок, давление в системе не сбрасывается – педаль становится "колом" или очень тугой, тормоза блокируются.
Подклиниванию тормозов: Неполный возврат поршня из-за разбухшей манжеты оставляет давление в контуре, вызывая постоянное подтормаживание колес и их перегрев.

Основные причины разбухания:

Несовместимая тормозная жидкость: Самая частая причина. Использование жидкости, не соответствующей спецификации (например, DOT 5 на силиконовой основе в системе, рассчитанной на DOT 3/4/5.1 на гликолевой), или смешивание разных типов/производителей жидкостей вызывает химическую реакцию, разрушающую резину.
Низкокачественная или старая жидкость: Дешевые жидкости или жидкость, не менявшаяся годами, теряет свойства, становится агрессивной к резиновым деталям.
Загрязнение системы: Попадание посторонних химических веществ (масло, растворители, чистящие средства) в тормозную жидкость.

Механические повреждения (порезы, царапины)

Нарушение целостности уплотнительной кромки или поверхности манжеты приводит к:

Утечкам тормозной жидкости: Жидкость просачивается мимо поврежденной манжеты. Наиболее заметно это бывает внутри автомобиля – жидкость вытекает с тыльной стороны ГТЦ в область педального узла.
Провалу педали тормоза: Жидкость под давлением уходит через повреждение в уплотнении, не создавая давления в рабочих цилиндрах. Педаль проваливается в пол, эффективность торможения резко падает или исчезает.
Подсос воздуха: Поврежденная манжета может пропускать воздух из бачка в рабочий контур при отпускании педали. Это вызывает "ватную", проваливающуюся педаль и требует постоянной прокачки системы.

Основные причины механических повреждений:

Коррозия и задиры на зеркале цилиндра: Ржавчина, раковины или царапины на внутренней поверхности ГТЦ (зеркале) действуют как абразив, режут и рвут резину манжет при движении поршней.
Попадание абразивных частиц: Грязь, песок, продукты износа, попавшие в жидкость из-за плохого обслуживания (грязный бачок, некачественная заливка жидкости).
Неправильная сборка: Повреждение манжеты острым краем канавки под уплотнение или инструментом при ремонте/сборке цилиндра.
Возрастная деградация резины: Старая, потерявшая эластичность резина легко трескается и рвется.

Проблема	Основные Симптомы	Ключевая Причина
Разбухание	Заедание педали, пропадание педали (тормоза "колом"), подклинивание тормозов	Несовместимая/некачественная тормозная жидкость, загрязнение
Порезы/Царапины	Утечка тормозной жидкости (чаще в салоне), провал педали, подсос воздуха	Поврежденное зеркало цилиндра, абразив в жидкости, неправильная сборка, износ резины

Подсос воздуха через изношенные манжеты

Изношенные резиновые манжеты в главном тормозном цилиндре (ГТЦ) ВАЗ-2109 теряют эластичность, покрываются микротрещинами или деформируются. Это нарушает герметичность системы, позволяя воздуху проникать внутрь при движении педали тормоза, особенно при резком нажатии или в момент ее возврата.

Воздух, попавший в гидравлическую магистраль, сжимается под давлением, что приводит к "провалу" педали, увеличению ее хода и снижению эффективности торможения. Симптомы часто проявляются постепенно: педаль становится "ватной", требует многократных качков для восстановления жесткости, наблюдается падение уровня жидкости в бачке без видимых утечек.

Диагностика и последствия подсоса

Для проверки герметичности ГТЦ выполните следующие действия:

Тщательно осмотрите корпус цилиндра и штуцеры на предмет подтеков тормозной жидкости.
Прокачайте тормозную систему, удаляя воздух из всех контуров.
Создайте давление в системе, удерживая педаль тормоза нажатой 1-2 минуты.
Если педаль медленно "уходит" вниз, а видимых утечек нет - вероятен подсос через манжеты ГТЦ.

Игнорирование проблемы приводит к:

Резкому ухудшению реакции тормозов
Риску полного отказа тормозной системы
Перегреву и повреждению других компонентов из-за постоянной работы с воздухом
Ускоренному окислению жидкости

Важно: Попытки временно устранить проблему доливкой жидкости лишь маскируют симптомы. Воздух продолжит накапливаться, снижая безопасность эксплуатации автомобиля.

Течи тормозной жидкости по корпусу цилиндра

Утечки по корпусу главного тормозного цилиндра (ГТЦ) ВАЗ-2109 возникают из-за повреждения или износа уплотнительных элементов либо дефектов самого корпуса. Основной причиной является разрушение резиновых манжет поршней, теряющих эластичность от времени, температурных перепадов или контакта с некачественной тормозной жидкостью. Реже встречаются трещины или коррозия на алюминиевом корпусе цилиндра, особенно в зоне крепления бачка или штуцеров.

Характерным признаком такой неисправности являются мокрые потёки на корпусе ГТЦ, снижение уровня жидкости в бачке без видимых утечек на колёсных цилиндрах или трубках, а также падение эффективности торможения. Жидкость просачивается по внешней поверхности цилиндра, часто скапливаясь в его нижней части или на вакуумном усилителе.

Диагностика и решения

Для точного определения места утечки:

Тщательно очистите корпус ГТЦ и вакуумный усилитель от грязи ветошью.
Проверьте герметичность, активно нажимая на педаль тормоза при заведённом двигатене (создаётся максимальное давление).
Осмотрите корпус на предмет трещин, особенно возле фланца крепления, штуцеров и под бачком.

Варианты устранения:

Ремонт	Замена
Возможен только при износе манжет. Требует:	Необходима при:
Покупки ремкомплекта (манжеты, пыльники, стопорные кольца) Полной разборки и промывки цилиндра Аккуратной установки новых уплотнений Шлифовки зеркала цилиндра (если нет задиров)	Глубоких задирах на внутренних поверхностях Трещинах или коррозии корпуса Деформации посадочного фланца Неудачной попытке ремонта

Важно! Ремонт оправдан лишь при идеальном состоянии зеркала цилиндров и наличии качественного ремкомплекта. В 80% случаев задиры или коррозия делают замену ГТЦ в сборе более надёжным и безопасным решением.

Диагностика: проверка педали "на провал"

Проверка педали "на провал" выявляет внутренние утечки в главном тормозном цилиндре (ГТЦ). Суть теста: зафиксировать педаль под давлением и отследить ее движение. При исправной системе педаль сохраняет положение, при износе ГТЦ – плавно опускается из-за перетекания жидкости между камерами.

Диагностика проводится на холодном двигателе после 2-3 предварительных качаний педалью для сброса остаточного вакуума. Обязателен контроль уровня тормозной жидкости в бачке перед тестом – низкий уровень исказит результаты.

Алгоритм проверки

Подготовка автомобиля
- Установите авто на ровную площадку
- Заглушите двигатель и откройте капот
- Прокачайте педаль 3 раза до появления сопротивления
Выполнение теста
- Сильно нажмите педаль тормоза до упора
- Удерживайте постоянное давление ногой 30 секунд
- Фиксируйте любое движение педали вниз
Интерпретация результатов
- Педаль сохранила положение: ГТЦ герметичен
- Педаль плавно опускается: внутренняя утечка в цилиндре
- Резкий провал с потерей сопротивления: критический износ поршней ГТЦ

Симптомы неравномерного срабатывания контуров

Автомобиль ощутимо уводит в сторону при нажатии на педаль тормоза, особенно на мокром или скользком покрытии. Это вызвано разной интенсивностью блокировки колес: один контур создает большее усилие, чем другой, провоцируя рывок в направлении "сильного" контура.

Педаль тормоза демонстрирует нелинейное поведение – после первоначального сопротивления резко проваливается или требует аномально высокого усилия для полной остановки. Одновременно наблюдается увеличенный ход педали по сравнению с нормальной работой системы.

Ключевые признаки дисбаланса:

Диагностируемый перекос при торможении на прямой траектории
Вибрация руля в момент замедления
Разный уровень износа колодок на колесах одной оси
Самопроизвольное подклинивание колес после отпускания педали

Разборка и ревизия деталей своими руками

Снимите главный тормозной цилиндр с автомобиля, отсоединив шланги и тормозные трубки (предварительно откачав жидкость из бачка). Очистите корпус от грязи ветошью, избегая попадания абразивов внутрь. Зажмите цилиндр в тисках через мягкие прокладки, чтобы не повредить фланец крепления.

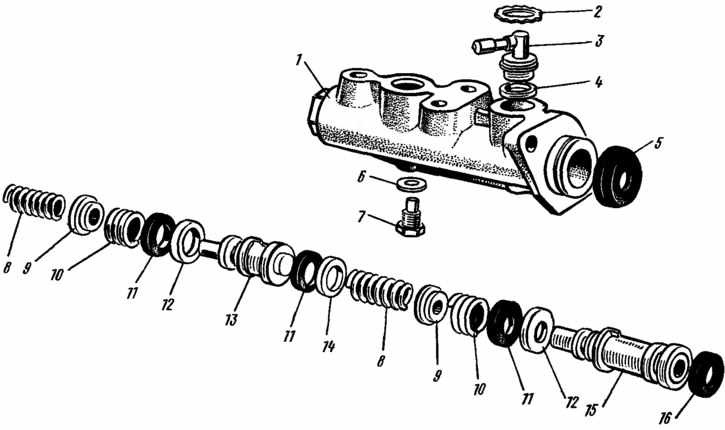

Аккуратно выбейте стопорные штифты тонким пробойником. Снимите последовательно: стопорное кольцо, поршни с манжетами, возвратные пружины и уплотнительные кольца. Маркируйте детали при разборке, чтобы сохранить порядок установки. Все компоненты сложите в чистую емкость.

Проверка состояния деталей

Корпус цилиндра: Осмотрите зеркало рабочей поверхности на предмет задиров, коррозии или глубоких рисок. Допустимы лишь малозаметные продольные следы.
Поршни: Проверьте целостность хромированного покрытия. Наличие точечной коррозии или отслоений – признак необходимости замены.
Резиновые уплотнения: Замените ВСЕ манжеты, кольца и защитные колпачки независимо от видимого состояния (старые резинотехнические изделия теряют эластичность).
Пружины: Убедитесь в отсутствии деформации и равномерном сжатии. Ослабленные пружины нарушают работу системы.

Важно: Промойте все металлические детали чистым тормозной жидкостью или спиртом. Использование бензина, керосина или агрессивных растворителей разрушит резину!

Дефект	Решение
Задиры на поршнях / в цилиндрах ≥ 0.1 мм	Замена цилиндра или поршневого комплекта
Коррозия в резьбовых отверстиях	Очистка резьбонарезным инструментом (если глубокая – замена)
Трещины на корпусе	Безусловная замена ГТЦ

После ревизии соберите узел в обратной последовательности, смазывая детали свежей тормозной жидкостью. Перед установкой на автомобиль прокачайте систему для удаления воздуха.

Комплекты ремонта: состав и материал манжет

Стандартный ремонтный комплект для главного тормозного цилиндра ВАЗ-2109 включает уплотнительные манжеты первичного и вторичного поршней, защитные пыльники, стопорное кольцо, а также уплотнительные прокладки для крышки бачка и соединительных штуцеров. Комплектация позволяет полностью восстановить герметичность узла без замены корпуса цилиндра при условии отсутствия механических повреждений на его внутренней поверхности.

Материал манжет изготавливается из нитрил-бутадиенового каучука (NBR), обеспечивающего стойкость к тормозным жидкостям классов DOT 3, DOT 4 и DOT 5.1. Данный полимер сохраняет эластичность при температурах от -40°C до +100°C, устойчив к высокому давлению (до 200 атм) и обладает низкой степенью набухания в минеральных маслах.

Состав типового ремкомплекта

Компонент	Количество	Назначение
Манжета первичного поршня	1 шт	Герметизация камеры первичного поршня
Манжета вторичного поршня	1 шт	Герметизация камеры вторичного поршня
Пыльник	2 шт	Защита штоков от загрязнений
Стопорное кольцо	1 шт	Фиксация поршней в корпусе
Уплотнитель крышки бачка	1 шт	Предотвращение утечки жидкости из бачка
Кольца штуцеров	2 шт	Герметизация соединений с трубопроводами

Процесс притирки зеркала цилиндра своими силами

Притирка зеркала главного тормозного цилиндра возможна только при наличии минимальных задиров, царапин или коррозионных пятен, не нарушающих общую геометрию поверхности. Глубокие повреждения или эллипсность цилиндра делают притирку бесполезной и опасной. Перед началом работ цилиндр должен быть полностью разобран, тщательно очищен от старой тормозной жидкости и грязи, все резиновые уплотнения сняты.

Для притирки потребуется специальная мелкодисперсная абразивная паста (например, паста ГОИ №0 или №00), дрель или шуруповерт, а также притир – идеально подходит старый поршень от этого же цилиндра либо стержень подходящего диаметра. Категорически запрещено использовать грубые абразивы, наждачную бумагу или вращающиеся щетки на электроинструменте – это гарантированно испортит зеркало.

Пошаговая инструкция притирки

Подготовка притира: Нанесите небольшое количество абразивной пасты на рабочую поверхность старого поршня или стержня (притира). Равномерно распределите пасту по поверхности, которая будет контактировать со стенками цилиндра.
Фиксация притира: Надежно закрепите хвостовик притира в патроне дрели или шуруповерта. Убедитесь, что притир зажат строго по центру без перекоса.
Начало притирки: Вставьте притир с пастой внутрь цилиндра. Включите дрель на минимальные обороты (200-400 об/мин). Совершайте возвратно-поступательные движения притиром по всей длине рабочей зоны зеркала цилиндра. Движения должны быть плавными и равномерными, без задержек в крайних положениях.
Контроль процесса: Каждые 30-60 секунд останавливайтесь. Тщательно вытирайте насухо старую пасту и продукты износа из цилиндра и с притира. Визуально и на ощупь (чистым пальцем) проверяйте состояние поверхности зеркала. Добавляйте новую порцию чистой пасты по мере необходимости.
Чистовая обработка: После устранения видимых дефектов смените пасту на самую мелкую (или используйте ту же, но тщательно очистив цилиндр) и повторите процесс на минимальных оборотах в течение 1-2 минут для финишной полировки.
Окончательная очистка: Тщательно промойте цилиндр и притир большим количеством чистой тормозной жидкости или спирта. Убедитесь, что все остатки абразивной пасты полностью удалены. Просушите сжатым воздухом. Вода или моющие средства недопустимы!
Контроль качества: Визуально и тактильно убедитесь в отсутствии задиров, царапин и шероховатостей. Зеркало должно быть гладким и блестящим по всей длине.

Ключевые моменты и предупреждения:

Низкие обороты: Высокие обороты приведут к перегреву и нарушению геометрии.
Чистота: Любая грязь или крупный абразивный остаток уничтожит результат и повредит зеркало.
Проверка после сборки: После установки новых ремкомплектов и сборки цилиндр обязательно нужно проверить на герметичность и работоспособность на стенде или непосредственно на автомобиле (прокачать тормоза и проверить на утечки и педаль).
Риск: Притирка – это крайняя мера. Даже при успешном результате ресурс отремонтированного цилиндра будет меньше, чем у нового. При малейших сомнениях в качестве поверхности или своих навыках – выбирайте замену цилиндра на новый.

Преимущества притирки	Недостатки и риски притирки
Низкая стоимость ремонта (паста + ремкомплект)	Трудоемкий и ответственный процесс
Возможность восстановить цилиндр при мелких дефектах	Высокий риск испортить цилиндр при нарушении технологии
	Уменьшенный срок службы по сравнению с новым цилиндром
	Не устраняет эллипсность или глубокие повреждения

Опасность глубоких рисок на рабочей поверхности

Глубокие риски на зеркале цилиндра нарушают герметичность системы. Поршневые манжеты не способны плотно прилегать к неровностям, образуя микроканалы для утечки тормозной жидкости. Это приводит к постепенному падению давления в контуре даже при исправных уплотнениях.

При движении поршня по поврежденной поверхности манжеты подвергаются ускоренному абразивному износу. Острые края рисок срезают материал уплотнений, что провоцирует внезапный отказ тормозов. Особенно критичны продольные дефекты – они создают прямой путь для перетекания жидкости.

Последствия эксплуатации цилиндра с рисками

Завоздушивание системы: Постоянные микроутечки тормозной жидкости создают разрежение, подсасывающее воздух через компенсационное отверстие
Провал педали: Увеличенный ход педали из-за необходимости компенсировать потерю давления в поврежденном контуре
Перегрев тормозов: Снижение эффективности вынуждает водителя интенсивнее давить на педаль, перегружая рабочие цилиндры колес

Глубина риски	Риск последствий
До 0.05 мм	Допустимо при единичных дефектах
0.05-0.1 мм	Требует полировки или замены
Свыше 0.1 мм	Безусловная замена цилиндра

Попытки ремонта хонингованием оправданы лишь при минимальных повреждениях. Глубокие риски (особенно сетчатые) не устраняются полировкой – слой металла ограничен, а биение поверхности усугубляет проблему. Эксплуатация такого цилиндра создает недопустимый риск полного отказа тормозов.

Случаи обязательной замены при коррозии или эллипсе

При обнаружении глубокой коррозии на рабочей поверхности (зеркале) цилиндра замена главного тормозного цилиндра (ГТЦ) ВАЗ-2109 становится обязательной. Речь идет не о поверхностном налете, а о раковинах, глубоких царапинах или продольных рисках, нарушающих гладкость поверхности.

Подобные дефекты делают невозможным обеспечение герметичности между стенками цилиндра и уплотнительными манжетами поршней. Даже установка нового ремкомплекта не устранит проблему – тормозная жидкость будет просачиваться, давление в системе не сможет поддерживаться на должном уровне, что проявится провалом или медленным опусканием педали тормоза.

Критические повреждения рабочей поверхности

Случаи, когда ремонт невозможен и требуется только замена ГТЦ:

Глубокая коррозия (раковины, риски) на зеркале цилиндра: Эти дефекты не могут быть устранены расточкой или шлифовкой в гаражных условиях. Они создают каналы для утечки тормозной жидкости мимо уплотнений поршней.
Эллипсная деформация цилиндра: Если внутренняя поверхность цилиндра приобрела овальную форму (эллипс) в результате длительной эксплуатации, перегрева или заводского брака, обеспечить равномерный контакт и герметичность манжет по всему периметру становится невозможно. Это неизбежно приведет к утечкам и потере давления.

Важно: Попытки установить ремкомплект на цилиндр с такими повреждениями бесполезны и опасны. Герметичность не будет достигнута, эффективность тормозной системы резко снизится, создавая прямую угрозу безопасности движения.

Повреждение	Симптомы	Решение
Глубокая коррозия / Раковины / Риски	Утечка тормозной жидкости из задней крышки ГТЦ, провал педали тормоза	Замена ГТЦ
Эллипсная деформация	Утечка тормозной жидкости из задней крышки ГТЦ, медленное опускание педали при удержании ногой	Замена ГТЦ

Порядок замены главного цилиндра на новый

Подготовьте необходимые инструменты и материалы: новый главный тормозной цилиндр (ГТЦ), тормозную жидкость, ключи (обычно на 10, 13, 17), шланг для прокачки, емкость для слива жидкости, чистую ветошь. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом.

Отсоедините минусовую клемму аккумуляторной батареи для безопасности. Ослабьте затяжку гаек крепления трубок на старом ГТЦ ключом на 10, но пока не отсоединяйте их полностью. Открутите два болта крепления самого цилиндра к вакуумному усилителю тормозов ключом на 13.

Демонтаж старого и установка нового цилиндра

Осторожно снимите ГТЦ с шпилек вакуумного усилителя, одновременно отсоединив разъем датчика уровня тормозной жидкости в бачке (если применимо).
Аккуратно отсоедините тормозные трубки от старого цилиндра, стараясь не погнуть их. Немедленно заткните отверстия трубок и порты нового цилиндра чистыми заглушками (подойдут болты М10) или ветошью для предотвращения утечки жидкости и попадания грязи.
Перенесите бачок тормозной жидкости со старого ГТЦ на новый, заменив при необходимости уплотнительные кольца. Установите новый цилиндр на место, закрепив его болтами с моментом 18-23 Н·м.
Подсоедините тормозные трубки к новому ГТЦ, затянув гайки ключом на 10 с усилием 14-18 Н·м. Подсоедините разъем датчика уровня жидкости.

Долейте свежую тормозную жидкость до максимума в бачок. Прокачайте тормозную систему, начиная с заднего правого колеса, затем заднего левого, переднего правого и переднего левого, пока из шланга не пойдет жидкость без пузырьков воздуха. Доливайте жидкость в бачок во время прокачки, не допуская его осушения.

Проверьте герметичность всех соединений и работу тормозов: педаль должна быть упругой, без провалов. Убедитесь в отсутствии утечек жидкости. Подсоедините минусовую клемму АКБ. Проведите тестовую поездку на малой скорости, убедившись в эффективности торможения.

Прокачка системы после ремонта или замены

Прокачка тормозной системы обязательна после замены ГТЦ или ремонта, так как в контурах скапливается воздух, нарушающий работу гидравлики. Воздушные пробки приводят к «проваливанию» педали, снижению эффективности торможения и неравномерному срабатыванию механизмов.

Процедура требует последовательного удаления воздуха из всех тормозных магистралей, начиная с самого дальнего от главного цилиндра колеса. Необходимо подготовить чистую тормозную жидкость, прозрачный шланг и емкость, а также помощника для нажатия на педаль.

Порядок выполнения работ:

Подготовка: Проверить уровень жидкости в бачке, очистить клапаны выпуска воздуха на суппортах/колесных цилиндрах.
Последовательность прокачки:
- Заднее правое колесо
- Заднее левое колесо
- Переднее правое колесо
- Переднее левое колесо
Технология:
- Надеть шланг на штуцер, опустить конец в емкость с жидкостью
- Попросить помощника 3-5 раз резко нажать на педаль и удерживать её
- Открутить штуцер на ¼ оборота до выхода жидкости с пузырьками воздуха
- Затянуть штуцер до упора после прекращения пузырения
- Повторять пункты 2-4 до появления чистой жидкости без воздуха
Контроль: Долить жидкость в бачок до уровня MAX после каждого колеса, проверить герметичность соединений и ход педали (должна быть упругой без провалов).

Ошибки при прокачке	Последствия
Нарушение последовательности контуров	Неполное удаление воздуха
Падение уровня жидкости в бачке	Завоздушивание всей системы
Слабый ход педали при прокачке	Низкая эффективность удаления пузырей

Критерии выбора: оригинал или аналог

При подборе главного тормозного цилиндра на ВАЗ-2109 ключевым становится вопрос: приобретать оригинальный компонент от АвтоВАЗ или аналог стороннего производителя. Оригинал гарантирует полное соответствие заводским спецификациям по размерам и характеристикам, но стоимость может быть на 30-50% выше.

Аналоги предлагают ценовое преимущество и широкий выбор брендов, однако качество варьируется от надежных европейских производителей до бюджетных вариантов с риском преждевременного выхода из строя. Решение зависит от бюджета, срочности замены и требований к ресурсу детали.

Факторы для сравнения

Критерий	Оригинал (АвтоВАЗ)	Аналог
Цена	Высокая (от 2500 руб.)	Низкая/средняя (от 1200 руб.)
Совместимость	Гарантирована	Требует проверки по каталогам
Ресурс	80-100 тыс. км	30-70 тыс. км (зависит от бренда)
Гарантия	12-24 месяца	6-18 месяцев

Проверенные производители аналогов:

Premium-сегмент: TRW, ATE (соответствие OEM-качеству)
Средний класс: Fenox, LPR (оптимум цена/качество)
Эконом: AvtoVAZinterService, StartVOLT (требуют тщательной проверки)

Обязательные действия при выборе аналога:

Сверьте каталожный номер с оригиналом
Проверьте наличие сертификатов ECE R90
Изучите отзывы по конкретной модели
Убедитесь в наличии гарантийных обязательств

Список источников

При подготовке материала использовались технические документы и экспертные публикации, посвященные устройству тормозной системы ВАЗ-2109. Особое внимание уделялось официальным данным и практическому опыту ремонта.

Следующие источники содержат детальную информацию о конструкции главного тормозного цилиндра, типовых неисправностях и критериях выбора между заменой и восстановлением узла.

Официальная документация и руководства

Заводское руководство по ремонту ВАЗ-2108, 2109, 21099
Каталог деталей тормозной системы АвтоВАЗ для моделей 2108-21099

Специализированная литература

Учебное пособие "Тормозные системы отечественных автомобилей" (изд. Транспорт)
Справочник "Устройство и ремонт ВАЗ-2108-2115" (глава "Тормозная система")

Экспертные ресурсы

Технические бюллетени сервисных центров по диагностике ГТЦ
Протоколы испытаний восстановленных цилиндров в лабораторных условиях

Практические руководства

Методические рекомендации по дефектовке пневмогидравлических систем
Сравнительный анализ ресурса оригинальных и ремонтных комплектов
