Грамотный подбор и установка руля для ВАЗ-2114

Статья обновлена: 18.08.2025

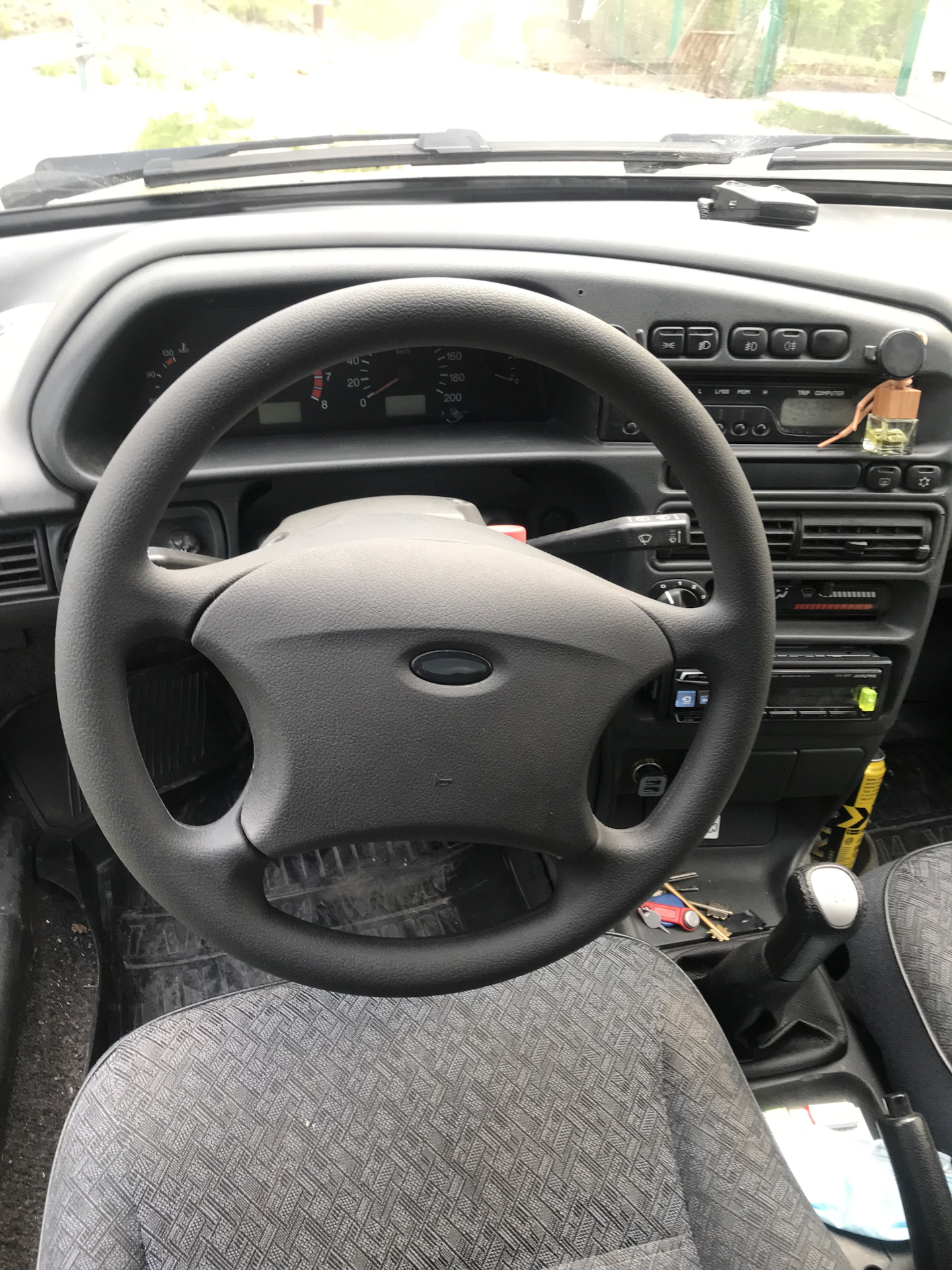

Руль – ключевой элемент управления автомобилем. Замена руля на ВАЗ-2114 может потребоваться из-за износа, повреждений или желания улучшить эргономику и дизайн салона. Правильный выбор и установка нового руля напрямую влияют на безопасность вождения.

Выбор подходящего руля для ВАЗ-2114 и его установка требуют внимания к деталям. Перед началом работ отключите аккумулятор, особенно если автомобиль оборудован подушкой безопасности.

Критерии выбора руля для ВАЗ-2114

Диаметр рулевого колеса напрямую влияет на удобство управления и маневренность. Слишком большой диаметр усложняет быстрые перехваты, а маленький – увеличивает усилие на руле.

Толщина обода определяет комфорт хвата и снижает усталость кистей при длительной езде. Форма спиц влияет на эргономику, обзор приборов и стиль салона.

Ключевые параметры при подборе

• Диаметр: Стандарт для ВАЗ-2114 – 380-400 мм. Уменьшение до 350 мм улучшает отзывчивость, но требует больше усилий при парковке.
• Толщина обода: Оптимально 32-35 мм. Резиновые или прорезиненные накладки снижают вибрации. Утолщённые варианты (до 40 мм) предпочтительны для спортивного стиля вождения.
• Форма спиц:
  • 2 спицы: Лучший обзор приборов, минимальный вес
  • 3 спицы: Классический вариант, повышенная жёсткость
  • 4 спицы: Максимальная прочность, но частично перекрывает панель приборов

Выбор материала: преимущества и недостатки кожзама, резины, алькантары

Материал обивки руля напрямую влияет на тактильные ощущения, удобство управления, долговечность и общий вид салона. Основными вариантами для ВАЗ-2114 являются кожзам, резина и алькантара.

Каждый материал обладает своим набором характеристик, которые необходимо учитывать при выборе, исходя из личных предпочтений водителя, условий эксплуатации и бюджета.

Сравнительная характеристика материалов

Материал	Преимущества	Недостатки
Кожзам	Наиболее распространенный и доступный по цене вариант. Приятная на ощупь поверхность, напоминающая натуральную кожу. Широкий выбор цветов и фактур. Достаточно прост в уходе (протирание влажной салфеткой).	Может становиться скользким при потных или влажных руках. Подвержен выцветанию под воздействием ультрафиолета (выгорает на солнце). Со временем может трескаться, шелушиться или стираться в местах постоянного контакта. В жару может сильно нагреваться.
Резина	Обеспечивает наилучшее сцепление с руками в любых погодных условиях (дождь, снег, пот). Высокая износостойкость и долговечность. Устойчив к перепадам температур, не выгорает на солнце. Самый практичный и неприхотливый в уходе материал.	Часто выглядит менее презентабельно, "бюджетно". Может быть слишком жестким на ощупь. Ограниченный выбор дизайнов и цветов (чаще черный, серый). Со временем поверхность может стать липкой или начать "маслиться".
Алькантара	Превосходное, "бархатистое" сцепление с руками, не скользит. Внешний вид и тактильные ощущения премиального уровня. Не нагревается на солнце так сильно, как кожзам. Достаточно устойчив к износу при аккуратном использовании.	Самый дорогой из перечисленных материалов. Требует регулярного и аккуратного ухода (специальные щетки, очистители), легко впитывает грязь и жир. Может вытираться и терять вид быстрее кожзама при интенсивной эксплуатации, особенно если руки не идеально чистые. Чувствителен к агрессивным чистящим средствам.

Проверка совместимости с подушкой безопасности (для моделей с airbag)

При замене руля на ВАЗ-2114, оснащённом подушкой безопасности (SRS), критически важно обеспечить полную совместимость новой детали с системой airbag. Неподходящий руль может нарушить работу пиропатрона, повредить проводку или сделать невозможным монтаж модуля подушки, что создаст серьёзный риск безопасности.

Игнорирование совместимости приводит к неработоспособности SRS, ложным срабатываниям или травмам при аварии. Даже визуально похожие рули от других моделей Lada (например, 2110, 2112, Priora, Granta) часто имеют конструктивные отличия в креплениях подушки, разъёмах и расположении контактной группы.

Ключевые аспекты проверки совместимости

Обязательные критерии выбора:

• Модель руля: Используйте только рули, разработанные специально для ВАЗ-2114 с SRS. Маркировка обычно указана на упаковке или тыльной стороне изделия.
• Тип разъёма: Сравните штекер подключения подушки на старом руле с разъёмом на новом. Количество контактов, их форма и расположение должны полностью совпадать.
• Крепление модуля airbag: Убедитесь, что штатные крепёжные отверстия или защёлки на тыльной стороне руля идеально совпадают с ответными элементами на вашем модуле подушки безопасности. Любые несоответствия недопустимы.
• Контактное кольцо (часы): Проверьте совпадение формы и положения контактной группы рулевой колонки (часов) с разъёмом на обратной стороне руля. Неправильная посадка вызовет обрыв цепи SRS.

Дополнительные меры предосторожности:

1. Отключение АКБ: Перед любыми работами обязательно снимите минусовую клемму с аккумулятора и выждите 10-15 минут для сброса остаточного напряжения в системе SRS.
2. Обращение с модулем airbag: Демонтированный модуль подушки кладите лицевой стороной вверх, вдали от источников тепла и ударов. Не разбирайте его и не подключайте к тестерам.
3. Диагностика после установки: После монтажа нового руля подключите АКБ и проверьте отсутствие ошибки SRS на панели приборов (горит/не горит лампа AIRBAG). Для точной диагностики используйте сканер.

Подбор переходника (адаптера) для нестандартного руля

Определите посадочный диаметр вашего руля: стандартный размер шлицов на ВАЗ-2114 составляет 52 мм, но у импортных моделей встречаются 50 мм, 48 мм, 70 мм и другие варианты. Замерьте внутренний диаметр рулевого колеса в месте крепления или найдите маркировку производителя.

Уточните тип крепления шлицов на колонке: старые модели ВАЗ имеют 6-шлицевое соединение под углом 60°, а современные рули (например, спортивные) часто используют 6x74 мм с углом 90°. Используйте штангенциркуль для замера расстояния между противоположными шлицами.

Критерии выбора адаптера

• Совместимость с колонкой: переходник должен соответствовать 6x52 мм шлицам ВАЗ с углом 60°
• Посадочный диаметр руля: выбирайте переходник с верхней частью под размер вашего рулевого колеса
• Вылет адаптера: влияет на положение руля относительно водителя (стандарт 70-90 мм)

Тип руля	Требуемый адаптер	Особенности
OMP (50 мм)	52→50 мм	Усиленные болты М8
Nardi (70 мм)	52→70 мм	Регулируемая глубина посадки
MOMO (48 мм)	52→48 мм	Требует проставки

При установке обязательно используйте фиксирующий состав (резьбовой герметик Loctite 243) на крепежных болтах. Проверьте отсутствие люфта после монтажа – руль должен вращаться плавно без контакта с кожухом колонки или переключателями.

1. Снимите декоративную заглушку штатного руля
2. Открутите центральную гайку крепления (19 мм)
3. Наденьте переходник на шлицы колонки
4. Затяните гайку моментом 35-40 Н∙м
5. Установите руль через болты адаптера (8-12 Н∙м)

Необходимые инструменты: ключи, съемник ступицы, молоток

Для замены руля на ВАЗ-2114 потребуется базовый набор инструментов, обеспечивающий безопасный демонтаж старой рулевой колонки и корректную установку новой. Отсутствие нужных приспособлений усложнит процесс и повысит риск повреждения деталей.

Ключевые элементы включают специализированные съемники для демонтажа ступицы руля, набор гаечных ключей для откручивания крепежных элементов, а также ударный инструмент для работы с плотно сидящими компонентами. Точный подбор инвентаря напрямую влияет на скорость и качество работ.

Подробный перечень инструментов

• Торцевые ключи (размеры 13, 19, 22 мм) - для гайки рулевого вала и крепления рулевой колонки
• Съемник ступицы руля (типа "лапа" или резьбовой) - для снятия руля с вала без деформации
• Молоток (весом 300-500 г) - для аккуратного воздействия на съемник
• Набор рожковых ключей (8-17 мм) - для демонтажа пластиковых кожухов и кронштейнов
• Отвертка с крестовым жалом - для снятия подрулевых переключателей

Инструмент	Критичность	Альтернатива
Съемник ступицы	Обязательно	Нет - применение рычагов приводит к поломке вала
Ключ на 24 мм	Обязательно	Головка с воротком - для гайки крепления руля
Молоток	Рекомендуется	Резиновая киянка - снижает риск повреждения шлицов

1. Перед началом убедитесь в наличии съемника - его отсутствие делает демонтаж невозможным без повреждений
2. Проверьте состояние шлицов на валу - коррозия потребует применения жидкого ключа
3. Подготовьте ветошь и смазку WD-40 для обработки прикипевших соединений

Отключение аккумулятора перед началом работ

Перед демонтажем рулевого колеса ВАЗ-2114 обязательно обесточьте электросистему автомобиля. Это исключит риск короткого замыкания при случайном контакте инструментов с клеммами подушки безопасности или рулевого управления.

Несоблюдение этого этапа может привести к срабатыванию подушки безопасности, повреждению электронных компонентов или получению травмы от неожиданной активации систем. Убедитесь в наличии ключа для клеммных соединений.

Порядок действий

1. Заглушите двигатель и извлеките ключ зажигания
2. Откройте капот и найдите аккумулятор в моторном отсеке
3. Ослабьте гайку крепления отрицательной клеммы (маркирована «–»)
4. Снимите клемму с аккумуляторного вывода и изолируйте её
5. Повторите действия с положительной клеммой («+»)

Выждите не менее 15 минут перед началом работ – это необходимо для полного разряда конденсаторов системы безопасности. При работе с подушкой всегда держите её разъёмом от себя, а демонтированное рулевое колесо храните лицевой частью вверх.

Снятие декоративной заглушки на рулевом колесе

Декоративная заглушка расположена в центральной части руля и скрывает крепежные гайки. Она изготовлена из пластика и фиксируется на защелках по периметру. Для доступа к рулевому механизму и болтам крепления рулевого колеса необходимо аккуратно демонтировать этот элемент.

Перед началом работ убедитесь, что колеса автомобиля стоят прямо, а ключ зажигания извлечен из замка. Это предотвратит блокировку рулевой колонки и случайное срабатывание подушки безопасности. Используйте только неметаллические инструменты во избежание повреждения облицовки.

Порядок демонтажа

1. Подденьте отверткой с плоским жалом (или пластиковым монтажным инструментом) верхний край заглушки в месте стыка с ободом руля.
2. Осторожно отожмите защелки по верхней кромке, двигаясь от центра к краям. Прикладывайте равномерное усилие.
3. Переместитесь к нижней части заглушки, повторите процедуру освобождения фиксаторов.
4. Потяните элемент на себя, одновременно контролируя пальцами состояние защелок с обратной стороны.
5. Отсоедините разъем сигнала клаксона (если он подключен к заглушке), аккуратно нажав на пластиковый фиксатор.

Избегайте резких движений: чрезмерное усилие может сломать крепежные лапки или оставить царапины на руле. Если заглушка не поддается, повторно проверьте расположение всех фиксаторов – иногда требуется одновременно нажать на скрытые защелки с обратной стороны через технологические отверстия в спицах руля.

Ослабление гайки крепления рулевой колонки

Обеспечьте неподвижность руля перед началом работ. Попросите помощника удерживать рулевое колесо в прямом положении или используйте фиксатор. Это предотвратит проворачивание вала при откручивании.

Найдите гайку крепления под пластиковым кожухом колонки. Для доступа снимите декоративные накладки рулевой колонки, отщелкнув фиксаторы или выкрутив саморезы крестовой отверткой. Очистите область от грязи ветошью.

Порядок ослабления

1. Подготовьте инструмент: головку на 24 мм с удлинителем и трещоточным ключом
2. Наденьте головку на гайку, убедившись в полном прилегании граней
3. Плавным усилием против часовой стрелки сорвите гайку с места
4. Ослабьте крепление на 3-4 оборота, но не откручивайте полностью

При затрудненном откручивании обработайте резьбу WD-40. После ослабления проверьте отсутствие люфта рулевого вала. Если гайка не поддается, используйте ударный гайковерт или трубный удлинитель для увеличения рычага.

Извлечение штекера подушки безопасности (если установлена)

Перед началом демонтажа рулевого колеса критически важно отключить подушку безопасности во избежание случайного срабатывания. Обязательно отсоедините минусовую клемму аккумуляторной батареи и выждите не менее 10 минут для полного разряда конденсаторов системы SRS. Работайте только при выключенном зажигании.

Штекер подключения подушки безопасности расположен на обратной стороне рулевой колонки за облицовкой рулевого колеса. Для доступа к нему потребуется аккуратно поддеть пластиковую декоративную заглушку в нижней части обода руля специальной монтажной лопаткой или плоской отверткой, избегая царапин на пластике.

Порядок отключения разъёма

1. Найдите жёлтый разъём с фиксатором – цвет указывает на принадлежность к системе безопасности.
2. Отожмите пластиковый фиксатор в верхней части штекера, нажав на язычок пальцем или тонкой отверткой.
3. Потяните корпус разъёма на себя, удерживая фиксатор в открытом положении. Не дергайте за провода!

После отсоединения изолируйте контакты штекера изолентой или пластиковой заглушкой для предотвращения попадания пыли и случайного замыкания. Убедитесь, что провода не натянуты и не мешают дальнейшей работе.

Демонтаж старого руля съемником

Отключите аккумуляторную батарею, сняв клемму «минус», и подождите 10–15 минут для сброса напряжения в системе подушек безопасности. Снимите пластиковую заглушку на боковой части рулевого колеса, открутите крестовой отверткой болт крепления подушки безопасности и аккуратно отсоедините разъемы проводов от её тыльной стороны, нажав на фиксаторы.

Ослабьте болт крепления руля, расположенный в центральной части под подушкой, но не выкручивайте его полностью. Нанесите проникающую смазку на резьбу болта и место контакта руля с валом, если соединение закисло. Резьбовой съемник вкрутите в центральное отверстие руля, после чего вращением его рабочего штока создайте давление для срыва руля с вала.

Порядок работ съемником

1. Убедитесь, что болт крепления ослаблен на 3–5 оборотов для защиты от вылета руля
2. Плотно зафиксируйте лапы съемника за спицы руля без перекоса
3. Вращайте центральный винт съемника равномерными усилиями
4. При заедании постучите молотком по корпусу съемника для вибрации
5. После срыва руля завершите выкручивание болта и снимите руль

Важно: Не используйте ударные съемники типа «гарпун» – они повреждают резьбу вала. При отсутствии заводского съемника изготовьте самодельный из болта М8 и двух шпилек, зафиксированных гайками на рулевой колонке.

Тип съемника	Преимущества	Недостатки
Резьбовой трехлапый	Равномерное усилие, защита спиц	Требует места для установки
Центральный винтовой	Компактность	Риск повреждения обивки

При демонтаже удерживайте руль рукой, чтобы он не упал после срыва с вала. После снятия очистите шлицы вала от грязи металлической щеткой и осмотрите шпонку на предмет повреждений. Не допускайте проворачивания руля при откручивании гайки крепления – зафиксируйте вал торцевым ключом через технологическое отверстие в кожухе колонки.

Очистка посадочного места и шлицов вала

Тщательная очистка шлицевого соединения рулевого вала критически важна для правильной установки руля. Скопившиеся загрязнения, следы коррозии или остатки старой смазки могут вызвать люфт рулевого колеса, биение при движении или некорректное затягивание гайки крепления.

Используйте щётку по металлу с жёсткой щетиной для удаления крупных частиц грязи и рыхлой ржавчины. Для финишной обработки потребуется наждачная бумага мелкой зернистости (P240-P400) и обезжириватель (бензин "Калоша", уайт-спирит). При сильной коррозии допускается применение преобразователя ржавчины.

1. Обработайте шлицы щёткой, удаляя видимые загрязнения вдоль пазов
2. Зачистите поверхности наждачной бумагой до появления металлического блеска
3. Обезжирьте вал и посадочное отверстие руля ветошью, смоченной в очистителе
4. Удалите остатки абразива сжатым воздухом или сухой тканью

Контроль качества: после очистки шлицы должны быть гладкими, без задиров и заусенцев. Проведите пальцем вдоль пазов – поверхность должна быть равномерной, без выступов и рытвин.

Установка и фиксация переходной муфты

Переходная муфта требуется, если новый руль имеет отличную от штатной шлицевую посадку. Убедитесь, что деталь точно соответствует посадочным диаметрам рулевого вала и обратной стороны руля. Проверьте совпадение шлицов и отсутствие люфта при примерке.

Перед монтажом очистите шлицы вала от грязи и следов коррозии. Нанесите тонкий слой консистентной смазки на внутренние шлицы муфты для облегчения посадки и предотвращения скрипов. Убедитесь, что метки совмещения руля и вала остаются доступными после установки.

Порядок монтажа

1. Наденьте муфту на вал рулевой колонки до упора, совмещая метки положения "прямых колес".
2. Зафиксируйте муфту штатным крепежом (гайкой или стопорным болтом), затягивая с моментом 35–40 Н∙м.
3. Установите декоративную заглушку крепежного элемента при её наличии.
4. Проверьте отсутствие осевого биения муфты, попытавшись сдвинуть её рукой вдоль вала.

Контрольный пункт	Критерий
Свобода вращения	Муфта не должна задевать элементы колонки
Осевая фиксация	Люфт ≤ 0.5 мм
Угловое положение	Совпадение метки на муфте с "нулём" вала

Совмещение меток положения нового руля

Правильное совмещение меток гарантирует корректную работу рулевого управления и предотвращает смещение колес при движении по прямой. Игнорирование этого этапа приведет к некорректному положению руля и нарушению центровки колес.

Метки нанесены на рулевом валу и корпусе рулевой колонки в виде совмещаемых рисок или точек. Дополнительная контрольная метка (обычно стрелка) расположена на обратной стороне самого руля для фиксации его верхнего положения.

1. Перед демонтажем старого руля зафиксируйте колеса в строго прямом положении и отметьте совпадение меток на валу и колонке маркером.
2. При установке нового руля совместите его центральную метку (стрелку) с верхней позицией вала, после чего наденьте руль на шлицы без смещения.
3. Проконтролируйте совпадение всех меток:
   • Горизонтальная риска на валу с отметкой на корпусе колонки
   • Стрелка на руле – строго вверх
4. Затяните гайку крепления с моментом 35-50 Н·м, проверяя сохранение совмещения меток в процессе затяжки.

Важно: Если метки не совпадают после установки – демонтируйте руль и повторите позиционирование. Несовпадение даже на 1 зубец шлицов вызовет отклонение руля на 10-15° при движении прямо.

Предварительная натяжка крепежной гайки

Перед финальной затяжкой необходимо выполнить предварительную натяжку гайки шлицевого вала рулевой колонки. Это обеспечит правильное положение руля и исключит его люфт при эксплуатации. Убедитесь, что руль плотно посажен на шлицы без перекосов.

Вращайте гайку рукой по часовой стрелке до момента легкого сопротивления. На этом этапе не используйте ключи или другие инструменты – важно избежать перекоса и повреждения резьбы. Контролируйте, чтобы руль сохранял центральное положение относительно передних колес.

Порядок затяжки

1. Наденьте штатную шайбу-стопор на вал
2. Накрутите новую гайку (32 мм) пальцами до упора
3. Прижмите руль вдоль оси вала ладонями
4. Проворачивайте гайку рукой на 45-60° до ощущения умеренного напряжения

Критические моменты:

• Не допускайте проворачивания руля при натяжке
• Проверьте совпадение меток на валу и рулевой колонке
• Если гайка идет туго – выверните и проверьте шлицы на загрязнения

Инструмент	Усилие	Контроль
Только руки	5-7 Н·м	Отсутствие люфта

После предварительной натяжки проверьте свободный ход руля – вращение должно начинаться без заеданий при усилии 2-3 кг. Только затем переходите к финальной затяжке динамометрическим ключом с усилием 35-40 Н·м с последующей отвороткой для стопорения.

Подключение разъема подушки безопасности

Отсоедините минусовую клемму аккумулятора и выждите 10 минут для разряда конденсаторов системы SRS. Найдите оранжевый разъем пиропатрона подушки безопасности, закрепленный на тыльной стороне руля пластиковой клипсой или фиксатором.

Аккуратно отожмите язычок фиксатора разъема указательным пальцем, одновременно потянув корпус на себя. Избегайте резких движений и механического воздействия на провода – повреждение проводки потребует замены всей контактной группы.

Порядок подключения

1. Совместите штырьки нового рулевого модуля с гнездами на разъеме подушки
2. Убедитесь в отсутствии перекоса и равномерном прилегании контактной площадки
3. Надавите до характерного щелчка фиксирующего язычка
4. Проверьте надежность соединения легким подергиванием провода

Важно: При установке руля запрещается подключать разъем к пиропатрону до полной фиксации рулевой колонки. Случайная детонация подушки при подаче напряжения вызовет травмы!

После монтажа руля и затяжки центральной гайки восстановите питание АКБ. Контрольная лампа SRS на приборной панели должна погаснуть через 3-5 секунд после запуска двигателя. Если индикатор мигает – проведите компьютерную диагностику ошибок airbag.

Окончательная затяжка гайки динамометрическим ключом

Проверьте правильность положения руля: спицы должны быть строго горизонтальны при прямых передних колесах. Убедитесь, что шлицы вала и руля совмещены без перекосов, а проводка сигнала звукового сигнала не натянута и не мешает посадке детали.

Наденьте новую стопорную шайбу и гайку на вал рулевой колонки. Вручную наживите гайку до соприкосновения с шайбой, контролируя отсутствие перекоса резьбы. Подготовьте динамометрический ключ с подходящим размером головки (обычно 24 мм для ВАЗ-2114) и установите требуемое значение момента затяжки.

Порядок затяжки

1. Затягивайте гайку медленно, чередуя стороны (по ¼ оборота), чтобы обеспечить равномерное прилегание руля.
2. При достижении момента 32-39 Н·м (уточните в мануале вашей модификации) остановитесь – характерный щелчок ключа подтвердит достижение усилия.
3. Проверьте свободный ход руля: он должен вращаться без заеданий, люфта или посторонних шумов.

После затяжки загните два противоположных усика стопорной шайбы на грани гайки для предотвращения самопроизвольного откручивания. Убедитесь, что загнутые усики плотно прилегают к поверхностям и не цепляются за элементы подрулевого пространства.

Параметр	Значение
Тип ключа	Щелчковый динамометрический
Диапазон усилия	32-39 Н·м (3.2-3.9 кгс·м)
Кол-во стопорящих усиков	Минимум 2 (напротив)

Установите декоративную накладку руля, зафиксировав ее защелками. Подключите разъем подушки безопасности (при наличии), аккумуляторную клемму и проверьте работоспособность сигнала, клаксона и других функций управления.

Установка декоративных заглушек и накладок

Перед монтажом обезжирьте поверхности заглушек и посадочные места на спицах руля спиртовым раствором или антисиликоном. Убедитесь, что старые крепления полностью удалены, а зоны установки не имеют масляных пятен или грязи.

Приложите элементы к рулю без фиксации, проверяя плотность прилегания и отсутствие зазоров. Особое внимание уделите центральной накладке рулевого колеса – она должна ровно стыковаться с кнопками сигнала без перекосов.

Последовательность установки

1. Боковые заглушки спиц: Снимите защитную ленту с 3М-скотча на тыльной стороне. Прижмите деталь к спице на 10-15 секунд, начиная от центра к краям.
2. Центральная эмблема: Совместите фиксаторы накладки с пазами руля. Нажмите до характерного щелчка по всему периметру.
3. Накладки на обод: Прогрейте термофеном (60-70°C) для гибкости. Растяните аксессуар по желобу руля, избегая складок.

Тип элемента	Крепление	Проверка
Заглушки спиц	Двусторонний скотч	Легкое поддевание пластиковой картой
Центральная накладка	Защелки + скотч	Отсутствие люфта при повороте
Ободные вставки	Клеевой слой + термоусадка	Равномерность стыковки по всей длине

После установки исключите использование автохимии в течение 24 часов для полной полимеризации клея. При появлении отслоений снимите элемент, обезжирьте поверхность повторно и замените скотч на новый.

Подключение кнопок мультируля

Правильное подключение кнопок мультируля критически важно для корректной работы дополнительных функций (управление аудиосистемой, круиз-контроль, голосовая связь). Для модернизированных моделей ВАЗ-2114 используется стандартизированный разъем ISO, но распиновка может отличаться в зависимости от года выпуска автомобиля и модели головного устройства.

Перед началом работ обязательно снимите минусовую клемму с аккумулятора во избежание короткого замыкания. Подготовьте мультиметр для прозвона цепей и схему электрооборудования вашей комплектации авто – цветовая маркировка проводов у производителей рулей часто не совпадает со штатной электропроводкой.

Пошаговая процедура подключения

1. Снимите пластиковый кожух рулевой колонки, открутив крепежные винты снизу
2. Найдите свободный 3-контактный разъем (обычно желтого цвета) за рулевым колесом – это штатный интерфейс для кнопок
3. Сопоставьте распиновку разъема мультируля с автомобильной колодкой:

   Функция	Цвет провода авто	Цвет провода руля*
   Масса (GND)	Черный	Черный/Зеленый
   Питание +12V	Красный	Красный/Желтый
   Сигнальный провод	Белый	Синий/Белый

4. При несовпадении цветов соедините провода через клеммные колодки, соблюдая электрическую схему
5. Для продвинутых систем с поддержкой круиз-контроля подключите дополнительный провод (обычно серый) к блоку управления двигателем по схеме конкретной ЭБУ
6. Надежно заизолируйте соединения термоусадкой, уложите провода без натяжения

*Цветовая маркировка может отличаться – проверьте документацию к рулю. После подключения выполните калибровку кнопок через диагностический разъем OBD-II, если этого требует головное устройство. Тестируйте функционал только после полной сборки узла и подключения АКБ.

Монтаж кожуха рулевой колонки

Убедитесь, что рулевая колонка и кронштейны крепления полностью очищены от пыли и старой смазки. Проверьте целостность фиксаторов и пластиковых защелок на новой детали – малейшая деформация приведет к дребезжанию при движении.

Снимите защитную транспортировочную пленку с кожуха. Аккуратно разъедините его на две половинки (верхнюю и нижнюю), если они поставлялись в сборе – это упростит установку.

Порядок установки

Нижняя часть кожуха:

1. Подведите полукруглый вырез под рулевую колонку, совместив монтажные ушки с отверстиями на кронштейнах
2. Зафиксируйте саморезами через штатные точки крепления (обычно 2-3 шт.), избегая перекоса
3. Проверьте свободный ход вала колонки внутри кожуха рукой

Верхняя часть кожуха:

• Совместите замки-защелки на верхней половинке с пазами нижней
• Одновременно нажмите на края кожуха до характерного щелчка по всему периметру
• При наличии винтовых соединений – затяните их крестовой отверткой с умеренным усилием

Контрольная точка	Критерий правильности
Зазоры	Равномерный стык по всей длине без перекосов
Крепеж	Все саморезы затянуты, пластиковые фиксаторы полностью защелкнуты
Подрулевые переключатели	Свободный ход рычагов без касания кожуха

Поверните руль в крайние положения, убедившись в отсутствии посторонних скрипов. Резко постучите ладонью по кожуху на стоящем автомобиле – дребезжание указывает на незащелкнутые фиксаторы.

Подсоединение аккумулятора и тест электрооборудования

Подключение аккумулятора выполняется после завершения монтажа рулевой колонки и всех компонентов. Строго соблюдайте последовательность: сначала присоедините положительную клемму (+), затем отрицательную (-). Убедитесь в отсутствии перекручивания проводов и плотном контакте клемм без зазоров. Затяните гайки ключом с усилием 8-10 Н·м.

Перед тестированием проверьте визуальную целостность проводки вокруг рулевой колонки и разъёмов подушки безопасности. Убедитесь, что все коннекторы защёлкнуты до характерного щелчка, а провода не контактируют с подвижными элементами рулевого механизма.

Порядок тестирования систем

1. Рулевые кнопки:
   • Включите зажигание без запуска двигателя
   • Проверьте регулировку громкости аудиосистемы
   • Протестируйте переключение треков/радиостанций
   • Активируйте кнопку голосового управления (если предусмотрена)
2. Сигнал:
   • Нажмите центральную область руля с двух сторон
   • Убедитесь в стабильном звучании сигнала без прерываний
3. Контрольные системы:
   • Включите указатели поворотов – проверьте синхронность мигания на панели приборов
   • Протестируйте работу дворников всеми скоростными режимами
   • Проверьте ближний/дальний свет при включении через подрулевой переключатель

Проверяемый элемент	Критерий корректной работы
Подушка безопасности	Отсутствие ошибки SRS на приборной панели
Контактные кольца	Плавное вращение руля без заеданий и хруста
Разъёмы CAN-шины	Корректное отображение кнопок на бортовом компьютере

При обнаружении сбоев (отказ кнопок, ошибка AIRBAG, некорректное переключение режимов) немедленно заглушите двигатель. Проверьте фиксацию разъёмов под рулевой кожухом и целостность предохранителей F1 (5A), F34 (7.5A) в монтажном блоке. Повторный тест проводите только после устранения неполадок.

Проверка свободного хода руля после установки

После монтажа нового рулевого колеса необходимо проверить люфт – допустимый зазор между началом поворота руля и реакцией колес. Превышение нормы (более 10 градусов или 5 мм для ВАЗ-2114) указывает на ошибки сборки или неисправность рулевой системы.

Перед проверкой убедитесь в надежной фиксации руля на валу и правильной затяжке центральной гайки (момент 30-50 Н·м). Проведите тест на работающем двигателе для обеспечения нормального давления в гидроусилителе.

Порядок измерения люфта

Инструменты: линейка или люфтомер, помощник для контроля колес.

1. Установите передние колеса в положение прямолинейного движения.
2. Зафиксируйте на руле линейку, направив указатель вдоль обода.
3. Поворачивайте руль до момента начала поворота колес (помощник контролирует их визуально).
4. Замерьте перемещение края обода руля в миллиметрах.

Допустимый люфт	Признак неполадок
≤ 5 мм	Норма для ВАЗ-2114
> 5 мм	Требуется диагностика

Критические причины чрезмерного люфта:

• Недотянутая гайка крепления руля
• Износ шлицевого соединения вала
• Зазоры в рулевой рейке или наконечниках тяг
• Неправильная регулировка рулевого механизма

При превышении нормы проверьте последовательно: затяжку центральной гайки, состояние карданчика рулевого вала, уровень жидкости ГУР, износ тяг и наконечников. Эксплуатация автомобиля с превышенным люфтом запрещена – это приводит к уводу машины с траектории и авариям.

Регулировка угла наклона рулевой колонки

Регулировка угла наклона руля осуществляется через специальный механизм фиксации, расположенный под рулевой колонкой. Для доступа к нему водителю необходимо занять стандартное положение сидения, обеспечивающее комфортное управление автомобилем и полный обзор приборной панели.

Механизм регулировки представляет собой рычаг или пластину с фиксирующим болтом, который ослабляется для изменения положения колонки. После ослабления крепежа рулевую колонку можно плавно перемещать вверх или вниз, выбирая оптимальный угол наклона для конкретного водителя.

Порядок выполнения регулировки

1. Переведите рычаг фиксатора (расположен под рулём) в положение «Открыто»
2. Плавно перемещайте рулевую колонку, удерживая руль обеими руками
3. Зафиксируйте выбранное положение, переведя рычаг фиксатора в положение «Закрыто» до характерного щелчка
4. Проверьте надёжность фиксации, попытавшись сдвинуть руль вниз-вверх

Критерии правильной регулировки:

• При положении «3 часа» на руле кисти рук находятся ниже уровня плеч
• Ноги свободно достают до педалей без необходимости отрыва спины от кресла
• Приборная панель полностью просматривается без необходимости наклона головы

Важно: Все манипуляции выполняются только при заглушенном двигателе и зафиксированных колёсах в прямом положении. Регулярно проверяйте надёжность фиксации механизма – самопроизвольное опускание руля во время движения создаёт аварийную ситуацию.

Тест-драйв для оценки удобства и отсутствия люфтов

Перед началом движения убедитесь в полной затяжке всех креплений рулевой колонки и самого руля. Прокачайте руль влево-вправо на стоящем автомобиле с заглушенным двигателем, проверяя плавность хода и посторонние стуки.

Начните движение на малой скорости (10-20 км/ч) по ровному участку дороги. Обратите внимание на усилие при повороте: оно должно быть равномерным без рывков или заеданий. Руль обязан возвращаться в нейтральное положение после маневра.

Контрольные параметры при тестировании

Выполните следующие действия для комплексной проверки:

1. Прямолинейное движение
   • Держите руль в нейтральном положении на скорости 50-60 км/ч
   • Отпустите руль на 2-3 секунды – автомобиль не должен менять траекторию
2. Активные маневры
   • Совершите серию резких поворотов в обе стороны
   • Проверьте отсутствие вибраций и биения в руле
3. Парковочный режим
   • При вращении руля на месте оцените комфортность хвата
   • Убедитесь в отсутствии скрипов трения облезки о кожух колонки

Критические признаки неисправности:

Симптом	Возможная причина
Руль не возвращается из поворота	Неправильная установка шлицов, деформация вала
Люфт более 5 градусов	Недостаточная затяжка гайки крепления
Вибрация на скорости	Дисбаланс руля, повреждение демпфера

После тест-драйва повторно проверьте момент затяжки центральной гайки и состояние разъема подушки безопасности при ее наличии. Любые отклонения от нормы требуют немедленного устранения до дальнейшей эксплуатации автомобиля.

Особенности адаптации после замены: привыкание к новому размеру

Замена руля на ВАЗ-2114 на изделие другого диаметра или формы неизбежно влияет на управляемость и ваши ощущения от вождения. Первые поездки после установки потребуют повышенного внимания и осторожности, так как моторная память и рефлексы все еще ориентированы на старый руль.

Основное отличие будет заключаться в изменении усилия при повороте и реакции автомобиля на одинаковые движения руками. Меньший диаметр обычно требует большего физического усилия, но обеспечивает более быстрый отклик, в то время как больший диаметр облегчает вращение, но снижает скорость реакции и информативность.

Ключевые аспекты привыкания

Чувствительность рулевого управления: Новый размер напрямую влияет на передачу усилия и ощущение дороги. Будьте готовы к тому, что привычные маневры (парковка, перестроение) потребуют иной амплитуды движений. Особенно критично это в экстренных ситуациях.

Рекомендации по адаптации:

• Первые 100-200 км избегайте высоких скоростей, сложных маневров и длительных поездок.
• Сознательно контролируйте силу и угол поворота руля, особенно на знакомых участках дороги.
• Отрабатывайте парковку на свободной площадке, сравнивая новую траекторию разворота со старой.
• Обращайте внимание на положение рук (на "10 и 2" или "9 и 3") – другой размер может изменить эргономику.

Этапы привыкания:

1. Осознанный контроль движений (1-3 дня).
2. Частичная автоматизация руления (3-7 дней).
3. Полное восстановление рефлексов (1-2 недели).

Опасные симптомы: Если через неделю вы отмечаете:

• Постоянную перетяжку руля в поворотах.
• Запоздалую реакцию на препятствия.
• Дрожание рук или дискомфорт при управлении.

Пересмотрите выбор размера или проверьте правильность установки компонентов рулевого механизма.

Рекомендации по уходу за разными материалами руля

Правильный уход за рулевым колесом не только сохраняет его привлекательный внешний вид, но и продлевает срок службы. Регулярная чистка и применение подходящих средств помогут избежать потертостей, выцветания и растрескивания материала.

Учитывайте особенности материала вашего руля: неправильно подобранные чистящие средства могут нанести непоправимый вред. Перед применением любого средства проверьте его на незаметном участке.

Материал	Методы ухода
Кожа	Протирайте сухой микрофиброй 2 раза в неделю Раз в месяц используйте кондиционер для кожи Избегайте спиртосодержащих средств
Кожзаменитель	Очищайте мыльным раствором без абразивов Наносите силиконовый спрей для защиты от трещин Не допускайте длительного воздействия ультрафиолета
Пластик	Удаляйте загрязнения антистатическими салфетками Для глянцевых поверхностей используйте полироль Запрещено применять ацетон или бензин
Дерево	Протирайте сухой фланелевой тканью Раз в сезон обрабатывайте воском для древесины Защищайте от перепадов влажности
Алькантара	Чистите мягкой щёткой с замшевым ворсом Применяйте специальные пенки для текстиля Не допускайте впитывания жидкостей

Общие правила

1. Мойте руки перед поездкой для снижения загрязнений
2. Используйте только специализированные автохимию
3. При глубоких повреждениях обратитесь к профессионалам

Список источников

При подготовке материала использовались технические документы и практические руководства, посвящённые модификации автомобилей семейства ВАЗ-2114. Основной акцент сделан на официальные спецификации и проверенные методики установки.

Для обеспечения достоверности информации проанализированы профильные ресурсы автомобильных сообществ и экспертные публикации. Все источники содержат детализированные описания процедур выбора и монтажа рулевого управления.

• Официальное руководство по ремонту ВАЗ-2114 от АвтоВАЗ
• Технический каталог запчастей ВАЗ-2110–2115 (электронная версия)
• Сборник статей "Тюнинг салона ВАЗ" издательства "За рулём"
• Методическое пособие "Безопасность рулевого управления" НИИ Автопрома
• Архив тематических обсуждений на форуме "Клуб ВАЗ 2114"
• Видеоинструкции от сертифицированных СТО по замене руля
• Отчёт испытаний рулевых колонок от НТЦ "АвтоМеханика"
• ГОСТ Р 41.12-2001 "Единообразные предписания касающихся рулевых устройств"

Видео: Замена руля ВАЗ. Как снять руль ВАЗ 2110,2111,2112, 2114 и 2115 своими руками. Легко и Просто.


• Замена задних стоек стабилизатора на Мазда 3 - тонкости и особенности

• Yamaha 225 Serow - технические характеристики и фотографии

• Как почистить форсунки омывателя лобового стекла - снимаем и чистим правильно
