Грейферные установки - переосмысление проверенного решения

Статья обновлена: 18.08.2025

Современные стройплощадки и порты немыслимы без грейферных установок – проверенных временем машин для захвата сыпучих материалов. Эти механизмы десятилетиями служат незаменимыми помощниками, но сегодня они переживают революционное переосмысление.

Традиционные конструкции обретают новую жизнь благодаря цифровым технологиям, инновационным материалам и прорывным инженерным решениям. Грейферы выходят на принципиально иной уровень эффективности, безопасности и экологичности.

Рассмотрим, как классический захватывающий механизм трансформируется под требования XXI века, сохраняя суть, но кардинально меняя возможности применения.

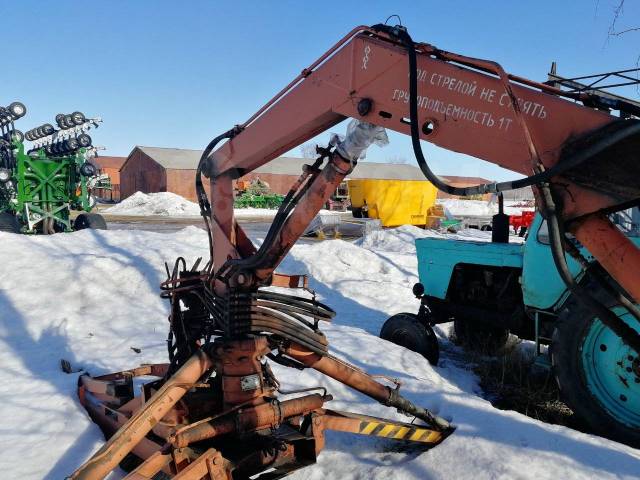

Эволюция приводов: от тросовых до современных гибридов

Изначально грейферы работали исключительно на тросовых приводах. Два независимых каната управляли раскрытием и закрытием ковша: один отвечал за подвешивание и подъём всей конструкции, второй – за движение челюстей через систему блоков. Механическая простота и возможность использования со стандартными кранами были ключевыми преимуществами.

Однако тросовые системы обладали существенными недостатками: низкая точность позиционирования челюстей, особенно на большой глубине, из-за растяжения тросов; необходимость в сложной синхронизации работы двух лебёдок; повышенный износ тросов и ограниченное усилие смыкания, что снижало эффективность на плотных или вязких грунтах.

Гидравлическая революция

Переход к гидравлическим приводам стал прорывом. Гидроцилиндры, установленные непосредственно на раме грейфера, обеспечили прямое и мощное воздействие на челюсти. Это позволило достичь значительного увеличения усилия смыкания, необходимого для работы с твёрдыми или абразивными материалами. Точность управления возросла, так как гидравлика практически не подвержена влиянию глубины погружения и позволяет плавно регулировать скорость и силу движения челюстей.

Электрические приводы, появившиеся позже, предложили иные преимущества. Электромоторы, интегрированные в конструкцию грейфера, обеспечивали:

Высокий КПД и снижение энергопотребления.
Более точное и программируемое управление циклом захвата.
Упрощение кинематической схемы и снижение эксплуатационных затрат (отсутствие гидравлических жидкостей, шлангов, снижение риска утечек).

Современным трендом стало развитие гибридных приводов, объединяющих лучшие черты гидравлики и электрики. В таких системах:

Электродвигатель приводит в действие гидравлический насос, установленный непосредственно на грейфере.
Насос создаёт давление масла для работы гидроцилиндров, управляющих челюстями.
Отсутствует необходимость в сложной централизованной гидростанции крана и длинных гибких рукавах высокого давления.

Сравнение ключевых характеристик приводов:

Тип привода	Усилие смыкания	Точность/Контроль	Энергоэффективность	Сложность монтажа/обслуживания
Тросовый	Низкое	Низкая	Средняя	Высокая (2 лебёдки, тросы)
Гидравлический (от крана)	Очень высокое	Высокая	Низкая (потери в магистралях)	Высокая (гидростанция, рукава)
Электрический	Высокое	Очень высокая	Высокая	Низкая (кабель питания)
Гибридный (электрогидравлический)	Очень высокое	Очень высокая	Высокая	Средняя (электропитание + локальная гидравлика)

Гибридные приводы минимизируют потери энергии, характерные для классической гидравлики с длинными магистралями, сохраняя при этом её мощностные преимущества. Электрическое управление насосом позволяет реализовать интеллектуальные алгоритмы работы, адаптирующие усилие и скорость челюстей под конкретный материал, что повышает эффективность и срок службы оборудования. Эта эволюция сделала грейферы значительно более производительными, универсальными и экономичными агрегатами.

Прецизионные челюсти: обращение с мелкими и цементирующимися материалами

Традиционные грейферы часто сталкиваются с проблемами при работе с мелкодисперсными или склонными к слёживанию материалами: сыпучие фракции просыпаются через щели, а цементирующиеся грузы налипают на поверхности челюстей, снижая эффективность захвата и увеличивая потери.

Современные решения используют инженерные инновации для преодоления этих ограничений. Ключевой упор делается на геометрию ковша, подбор материалов и герметизацию стыков, что позволяет минимизировать утечки и предотвратить нежелательное слипание частиц во время транспортировки.

Технологические решения для сложных материалов

Конструктивные особенности прецизионных челюстей:

Уплотнённые швы: Специальные резиновые или полиуретановые уплотнители по кромкам челюстей исключают просыпание песка, гранул или цемента.
Малый шаг зубьев/гладкие кромки: Для порошков применяют челюсти с частыми мелкими зубьями или вовсе беззубые с полированными поверхностями, снижающими адгезию.
Материалы с низкой адгезией: Использование износостойкой стали Hardox с гладкой обработкой или покрытий (тефлон) предотвращает налипание влажных или липких субстанций.

Оптимизация процесса захвата: Челюсти проектируются для быстрого и плотного смыкания по всей длине, создавая равномерное давление на материал. Это препятствует расслоению груза и формирует монолитный "купол" внутри ковша, удерживающий даже мелкие фракции.

Проблема материала	Решение в прецизионных челюстях	Результат
Просыпание (песок, щебень мелкой фракции)	Уплотнители контура + усиленный прижим	Снижение потерь до 1-3%
Налипание (цемент, глина, влажный уголь)	Гладкие поверхности + антиадгезионные покрытия	Упрощение очистки, отсутствие "наростов"
Слёживание (минеральные порошки, комбикорм)	Быстрое смыкание + вибраторы (опция)	Предотвращение уплотнения в монолит

Дополнительные опции, такие как встроенные вибраторы или система продувки сжатым воздухом, расширяют возможности для работы с особо сложными материалами. Эти элементы интегрируются в конструкцию челюстей без ущерба для их прочности и герметичности.

Применение прецизионных челюстей трансформирует грейфер в универсальный инструмент для тонкой работы, обеспечивая экономическую эффективность на операциях с сыпучими, абразивными и связующими грузами за счёт сокращения простоев на очистку и минимизации потерь продукта.

Энергоэффективность: оптимизация гидравлики для снижения расходов

Гидравлические системы грейферных установок традиционно отличаются высоким энергопотреблением из-за постоянной циркуляции масла и потерь давления в магистралях. Неэффективные насосы, устаревшие схемы управления и неоптимальные параметры работы приводят к перерасходу электроэнергии на 20-40%, что напрямую влияет на эксплуатационные затраты.

Современные подходы к оптимизации гидравлики фокусируются на интеллектуальном управлении потоком рабочей жидкости и адаптации мощности к реальной нагрузке. Внедрение частотно-регулируемых приводов, регенеративных контуров и датчиков давления позволяет перейти от постоянного расхода к динамическому регулированию, минимизируя холостой ход и тепловые потери.

Ключевые решения для снижения энергозатрат

Частотное регулирование насосов: Автоматическая корректировка производительности в зависимости от нагрузки исключает холостую работу и перекачивание масла.
Регенеративные гидроконтуры: Повторное использование энергии опускающегося грейфера для подъёма груза сокращает потребление на 15-25%.
Двухскоростные гидромоторы: Переключение режимов при маневрах и основном ходе оптимизирует мощность без потери производительности.

Параметр	Традиционная система	Оптимизированная система
Энергопотребление (цикл)	18-22 кВт·ч	11-14 кВт·ч
Тепловые потери	35-40%	10-15%
Срок окупаемости модернизации	-	1.5-2 года

Дополнительный эффект достигается за счёт минимизации гидравлических сопротивлений: применение рукавов высокого давления с гладким внутренним покрытием, оптимизация диаметров магистралей и установка пропорциональных клапанов снижают потери давления до 3-5 МПа против 7-10 МПа в устаревших системах.

Комплексная оптимизация гидравлики сокращает не только расход электроэнергии, но и затраты на техническое обслуживание: уменьшение тепловыделения продлевает ресурс уплотнений и масла, а умное управление снижает ударные нагрузки на компоненты.

Скрытые резервы: датчики усилия для контроля заполнения ковша

Традиционный визуальный контроль заполнения грейферного ковша оператором или использование косвенных методов (время цикла, расход топлива) имеют существенные недостатки в точности и оперативности. Недостаточное заполнение ведет к снижению производительности и увеличению числа циклов на единицу объема, в то время как перегрузка вызывает повышенный износ механизмов подъема, замыкания и самой конструкции ковша, а также увеличивает риск опрокидывания крана или повреждения груза.

Внедрение системы контроля заполнения на основе датчиков усилия напрямую измеряющих нагрузку в ключевых точках (канатах подъема и замыкания, тягах механизма замыкания) позволяет объективно и в реальном времени оценивать массу захваченного материала. Эти данные становятся основой для точного определения момента оптимального заполнения ковша, исключая как недогруз, так и опасную перегрузку, что напрямую раскрывает скрытые резервы эффективности и ресурса оборудования.

Преимущества и реализация

Ключевые выгоды применения датчиков усилия для контроля заполнения:

Максимизация полезной нагрузки: Автоматическое определение момента достижения номинальной (или оптимальной для условий) вместимости ковша, исключающее недогруз.
Защита от перегрузки: Немедленное предупреждение оператора или блокировка дальнейшего смыкания челюстей при достижении предельной нагрузки, предотвращающее повреждения.
Снижение механических нагрузок: Минимизация экстремальных усилий на канаты, барабаны, редукторы и конструкцию ковша за счет исключения перегрузок, ведущая к увеличению их ресурса.
Повышение безопасности: Снижение риска обрыва канатов, поломки механизмов или опрокидывания крана из-за перевеса.
Объективный учет: Возможность автоматической регистрации массы поднятого груза за цикл и за смену для точного учета производительности.

Технологические аспекты:

Типы датчиков: Наиболее часто используются тензорезисторные датчики (тензодатчики), интегрируемые в узлы:
- Штатные канатные блоки: Замена стандартных осей блоков на оси-датчики.
- Тяги механизма замыкания: Установка датчиков на штоках гидроцилиндров или в узлах крепления тяг.
- Стационарные точки крепления: Монтаж датчиков силы в местах крепления канатов к барабанам или раме ковша.
Анализ данных: Сигналы от датчиков обрабатываются специализированным контроллером или системой мониторинга крана. Алгоритм в реальном времени вычисляет текущую массу груза в ковше на основе разницы усилий в канатах подъема и замыкания (или других комбинаций, в зависимости от схемы установки датчиков).
Интеграция с системой управления: Результаты расчета массы выводятся оператору на дисплей в кабине в виде понятной индикации (график, цифровое значение, цветовая сигнализация). Система может генерировать звуковые/световые предупреждения при приближении к пределу или достижении заданной массы. Возможна интеграция для автоматической остановки смыкания при перегрузке.

Параметр	Визуальный/Косвенный контроль	Контроль датчиками усилия
Точность определения массы	Низкая, субъективная	Высокая, объективная (±1-3%)
Реакция на перегрузку	Запаздывающая, по факту	Мгновенная, превентивная
Учет недогруза	Сложен, часто игнорируется	Автоматический, наглядный
Влияние на износ	Высокое (риск перегрузок)	Сниженное (исключение перегрузок)
Учет производительности	Приблизительный	Точный, по массе

Датчики усилия трансформируют грейферную установку из простого захватного приспособления в интеллектуальный инструмент. Их использование позволяет не просто контролировать заполнение, а оптимизировать каждый рабочий цикл, высвобождая значительные скрытые резервы в производительности, экономии на ремонтах и повышении общей безопасности работ. Это прямой путь к увеличению рентабельности операций с сыпучими материалами.

Дальнейшее развитие связано с интеграцией этих данных в системы автоматизации крана и диспетчеризации (например, для автоматического выбора скорости подъема в зависимости от нагрузки или построения оптимальной траектории), а также с применением алгоритмов машинного обучения для прогнозирования оптимального заполнения в зависимости от типа материала и условий выемки.

Связка с краном: тонкости подбора по грузоподъемности и скорости

Грузоподъемность крана – критический параметр при интеграции грейфера: она должна покрывать не только массу груза, но и вес самого захвата с учетом максимальной загрузки. Запас в 15-25% обязателен для компенсации динамических нагрузок при подъеме/остановке и возможного перегруза материала. Пренебрежение этим правилом ведет к риску опрокидывания техники или деформации стрелы.

Скоростные характеристики крана напрямую влияют на цикл работы грейфера. Скорость подъема/опускания крюка должна соответствовать оперативности смыкания челюстей и высыпания материала. Избыточная скорость создает рывки и раскачивание груза, а недостаточная – снижает производительность установки, особенно при работе с сыпучими материалами.

Оптимизация параметров связки

Для точного подбора анализируют:

Параметр	Требования	Последствия нарушений
Момент грузоподъемности	≥ (Вес грейфера + Объем×Плотность) × 1.2	Потеря устойчивости, аварии
Скорость подъема (м/мин)	Синхронизация со временем закрытия грейфера	Расслоение груза, удары о бункер
Скорость поворота (об/мин)	Плавность хода при полной нагрузке	Раскачивание, неточная выгрузка

Дополнительные факторы:

Вылет стрелы: увеличение вылета снижает допустимую массу груза
Тип привода грейфера: канатные модели требуют больших запасов по массе
Глубина опускания: для глубоких карьеров критична длина тросов/гидролиний

Сбалансированность скорости и мощности обеспечивает плавный цикл «захват-перенос-разгрузка», сокращая время операций на 20-30%. Особое внимание уделяют работе с абразивными материалами: инерционные нагрузки при резком торможении могут превышать статические в 1.5 раза.

Адаптация к скрапу: ихорезистентные челюсти и защита от деформации

Основной вызов при работе с металлоломом, особенно абразивным скрапом, заключается в экстремальном износе рабочих органов грейфера – его челюстей. Традиционные стали быстро истираются, теряют геометрию, образуют заусенцы, что резко снижает эффективность захвата, увеличивает частоту замен и простои оборудования. Ключевым решением становится применение ихорезистентных материалов – специальных износостойких сталей и сплавов, обладающих исключительной твердостью и сопротивлением истиранию.

Ихорезистентные челюсти изготавливаются не просто из твердой стали; они проходят сложную термомеханическую обработку (закалку, отпуск) и часто имеют композитную структуру. Основа может быть более вязкой для поглощения ударных нагрузок, а рабочие поверхности и кромки усиливаются сверхтвердыми наплавками, накладными пластинами или вставками из материалов на основе карбида вольфрама (WC), карбида хрома (CrC) или специальной керамики. Это обеспечивает многократное увеличение ресурса.

Конструктивные решения для защиты от износа и деформации

Помимо материала, критическую роль играет конструкция челюстей и элементов корпуса грейфера, контактирующих со скрапом:

Усиление зон максимального износа: Кромки челюстей, внутренние поверхности, точки контакта с кусками лома усиливаются съемными или приваренными износостойкими пластинами (бронелистами). Это позволяет заменять только изношенные элементы, а не всю челюсть.
Оптимизация геометрии: Форма зубьев и профиль челюсти проектируются для минимизации заклинивания скрапа и равномерного распределения нагрузки, снижая локальные пиковые напряжения, ведущие к деформации.
Защита шарниров и тяг: Узлы соединения челюстей защищаются кожухами или усиленными накладками от прямого попадания мелкого абразивного скрапа, вызывающего повышенный износ втулок и осей.
Контроль толщины металла: В критических зонах используется металл увеличенной толщины для запаса на износ и сопротивления смятию или изгибу под нагрузкой от крупных тяжелых кусков.

Элемент челюсти	Традиционное решение	Решение для работы со скрапом
Режущая кромка / Зубья	Цельная сталь средней твердости	Сменные наконечники/вставки из твердого сплава (WC-Co), наплавка CrC
Рабочая поверхность	Гладкая или рифленая листовая сталь	Приварные или болтовые износостойкие пластины (Hardox, Quard, Raex), наплавка
Защита шарниров	Открытые или с минимальными щитками	Усиленные съемные защитные кожухи, лабиринтные уплотнения
Материал основы	Конструкционная сталь (St 52)	Высокопрочная низколегированная сталь (Weldox, Domex) или ихорезистентная сталь

Комбинация передовых ихорезистентных материалов и продуманной усиленной конструкции позволяет современным грейферным челюстям успешно противостоять разрушительному воздействию металлического скрапа, значительно увеличивая межремонтный интервал и общую рентабельность процесса перегрузки лома.

Эко-погрузка: минимизация пылеобразования при работе с сыпучими

Ключевое преимущество современных грейферов в борьбе с пылью кроется в самом принципе их работы. Захват и перенос материала происходят внутри замкнутого ковша, что кардинально снижает контакт сыпучего груза с воздушной средой по сравнению с открытыми ковшами или ленточными транспортерами. Этот эффект "герметизации на этапе захвата" является фундаментальным для минимизации первичного пылеобразования.

Дополнительное подавление пыли достигается за счет инженерных решений: использование грейферов со специальными уплотнительными щитками или эластичными чехлами по контуру челюстей, применение систем туманообразования (спринклеров), интегрированных непосредственно в конструкцию ковша или стрелы крана. Эти системы распыляют мельчайшие капли воды, эффективно связывая пылевые частицы в момент погрузки/разгрузки без существенного увлажнения основного объема материала.

Ресурсосбережение как экологический бонус

Снижение пылеобразования напрямую связано с уменьшением потерь ценного сырья. Традиционные методы погрузки, генерирующие облака пыли, приводят к прямому уносу материала в атмосферу и его оседанию на окружающих поверхностях. Грейферная технология, минимизируя этот унос, способствует:

Экономии ресурсов: Сохранение большего объема товарного продукта.
Снижению затрат на уборку: Меньше пыли оседает на оборудовании, транспортных путях и прилегающей территории.
Уменьшению потребности в пылеподавляющих реагентах: Эффективность самого грейфера снижает зависимость от дополнительных, часто химических, средств.

Сравнение эффективности методов подавления пыли:

Метод/Технология	Уровень пылеподавления	Влияние на материал	Дополнительные экозатраты
Открытый ковш (экскаватор, погрузчик)	Низкий	Нет	Высокие (уборка, потери материала)
Ленточный конвейер (без укрытий)	Низкий-Средний	Нет	Высокие (уборка, потери, шум)
Грейфер базовый	Средний-Высокий	Нет	Низкие
Грейфер с чехлами/уплотнениями	Высокий	Нет	Низкие (амортизация уплотнений)
Грейфер + интегрированный спринклер	Очень высокий	Минимальное увлажнение	Низкие (вода, энергия на насос)

Таким образом, грейферная погрузка, особенно оснащенная современными системами пылеподавления, представляет собой не просто механическое решение, а экологически ориентированную технологию. Она обеспечивает значимое снижение выбросов пыли в окружающую среду на самом критичном этапе – при работе с сыпучим материалом, одновременно способствуя ресурсосбережению и снижению сопутствующих экологических издержек.

Новые цели: извлечение пластика на мусоросортировочных комплексах

Традиционные грейферные установки, десятилетиями применявшиеся для перемещения сыпучих материалов и ТКО, переориентируются на селективный захват пластиковых фракций. Это требует принципиальных изменений в конструкции ковшей и алгоритмах управления, так как пластик отличается хрупкостью, разнородностью форм и склонностью к сминанию.

Современные грейферы оснащаются сенсорными системами и интеллектуальным ПО, анализирующим состав отходов в режиме реального времени. Датчики определяют тип пластика (PET, HDPE, PP), а гидравлика регулирует силу сжатия, минимизируя повреждение ценных фракций. Тонкие зубья и гибкие захваты адаптированы для работы с плёнкой, бутылками и флаконами без деформации.

Ключевые инновации в работе грейферов

Комбинированные ковши: Секции с разным типом зубьев для одновременного захвата твёрдого и мягкого пластика
ИИ-распознавание: Камеры с компьютерным зрением выделяют целевые полимеры на конвейере
Динамическое усилие: Автоматическое снижение давления при захвате хрупких ПЭТ-бутылок

Параметр	Традиционное применение	Для пластика
Точность захвата	±30 см	±5 см
Цикл обработки	45 сек	20 сек
Повреждение материала	Допустимо	Менее 5%

Внедрение грейферов нового поколения повышает эффективность извлечения вторичного пластика до 85%, сокращая ручной труд на предсортировке. Операторы через интерфейс задают целевые полимеры, а система автоматически корректирует траекторию захвата с учётом движения конвейера.

Биомасса в фокусе: особенности транспортировки щепы и коры

Транспортировка биомассы, такой как щепа и кора, сопряжена с уникальными трудностями. Основная сложность заключается в их низкой насыпной плотности и высокой сыпучести. Материал легко расслаивается при погрузке и разгрузке, теряя однородность, что критично для последующих процессов, например, в биореакторах или котлах. Традиционные методы, такие как использование фронтальных погрузчиков, часто приводят к значительному уплотнению нижних слоев при одновременном сохранении рыхлости верхних, а также к повышенному пылеобразованию и потере мелких фракций.

Грейферные установки предлагают принципиально иной подход к работе с этим сложным материалом. Ключевое преимущество грейфера – способность захватывать материал по всей глубине слоя. При смыкании челюстей грейфер проникает снизу вверх, собирая биомассу вертикально. Это минимизирует эффект расслоения, так как в захваченный объем попадает материал из разных горизонтов кучи – от более уплотненного нижнего до рыхлого верхнего, обеспечивая усредненный состав в каждом «куске».

Эксплуатационные аспекты использования грейферов для биомассы

Применение грейферов для щепы и коры требует учета специфики:

Конструкция челюстей: Для предотвращения высыпания мелкой фракции и коры через щели необходимы челюсти со сплошными стенками или минимальным зазором (часто применяют "корзинчатые" или "каплевидные" грейферы).
Управление смыканием: Плавное управление усилием смыкания позволяет избежать излишнего уплотнения и разрушения структуры щепы внутри грейфера.
Производительность vs. Аккуратность: Хотя грейферы могут быть менее производительными по объему за один цикл по сравнению с ковшом погрузчика, они выигрывают в качестве транспортируемого материала и снижении потерь.
Пылеподавление: Вертикальный захват генерирует значительно меньше пыли по сравнению с горизонтальным подбором ковшом.

Сравнение методов погрузки/разгрузки биомассы:

Критерий	Фронтальный погрузчик (Ковш)	Грейферная установка
Равномерность состава (предотвращение расслоения)	Низкая	Высокая
Пылеобразование	Высокое	Умеренное
Уплотнение материала в процессе работы	Значительное	Минимальное
Потери мелкой фракции	Высокие	Низкие
Объем за цикл	Большой	Меньший
Универсальность (разные материалы)	Высокая	Ограниченная (требуется смена грейфера)

Таким образом, грейфер становится оптимальным инструментом там, где качество транспортируемой биомассы (однородность, сохранение фракции, минимальное уплотнение) важнее абсолютной скорости погрузки/разгрузки. Его использование на участках подачи сырья в производство или при перевалке на складах позволяет обеспечить стабильные параметры материала для эффективной работы технологического оборудования.

Чистый разрыв: технологии безопасного рыхления слежавшихся материалов

Слежавшиеся материалы в бункерах и хранилищах формируют монолитные пласты, требующие механического разрушения перед извлечением. Традиционные методы ударного рыхления провоцируют пылеобразование, микротрещины в конструкциях и хаотичный разлет фрагментов, создавая риски для оборудования и персонала. Жесткое воздействие челюстей стандартных грейферов часто усугубляет проблему, уплотняя массу или повреждая стенки емкостей.

Концепция "чистого разрыва" реализуется через управляемое деформирование материала без взрывных нагрузок. Современные грейферные установки интегрируют технологии контролируемого усилия, где рыхление происходит за счет направленного давления челюстей и вибрационного воздействия. Ключевой принцип – постепенное расслоение пласта по естественным линиям спайности с минимальным сопротивлением, исключающее динамические удары и пылевые выбросы.

Технологические элементы безопасного рыхления

Адаптивное усилие сжатия: Датчики давления в челюстях автоматически регулируют нагрузку в зависимости от плотности материала, предотвращая перегрузку конструкций.
Вибрационно-сдвиговые насадки: Встроенные резонаторы создают высокочастотные микровибрации, разрушающие связи между частицами без ударной волны.
Геометрия "ласточкин хвост": Клиновидные профили челюстей внедряются в массу, создавая направленные трещины по зонам наименьшего сопротивления.

Традиционный метод	Технология "чистого разрыва"
Ударное дробление кувалдами/гидромолотами	Статическое сжатие с вибромодуляцией
Пылеобразование > 200 мг/м³	Пылеподавление до 5 мг/м³
Риск повреждения стенок бункера	Локальное воздействие без вибрации на конструкции

Преимущества подхода включают сокращение простоев на 40% за счет отказа от ручного рыхления, продление срока службы бункеров и снижение затрат на фильтрацию воздуха. Технология особенно эффективна для цемента, комкующихся руд и пищевых порошков, где сохранение структуры частиц критично для дальнейшей переработки.

Тоннаж в минуту: расчет циклов для максимизации производительности

Ключевой метрикой эффективности грейферной установки является тоннаж, переработанный за единицу времени. Этот показатель напрямую зависит от двух факторов: массы материала, захватываемого за один рабочий цикл (грузоподъемность грейфера), и количества полных циклов, выполняемых в минуту. Оптимизация обоих параметров позволяет достичь максимальной производительности без превышения технических ограничений оборудования.

Расчет цикличности требует учета всех этапов работы: захват грунта, подъем с заполненным ковшом, поворот стрелы, разгрузка и возврат в исходное положение. Каждая фаза имеет переменную длительность, зависящую от глубины выемки, угла поворота, типа материала и квалификации оператора. Для точного планирования необходимо хронометрировать реальные операции на конкретном объекте, а не опираться на теоретические паспортные данные.

Формула и факторы влияния

Базовая формула для расчета производительности (P) в тоннах/час:

P = Q × n × 60 × k_н × k_вр

Q – средняя масса материала в ковше (тонны)
n – количество циклов в минуту
k_н – коэффициент наполнения ковша (0.7-0.9 для сыпучих, 0.5-0.7 для скальных пород)
k_вр – коэффициент использования времени смены (0.8-0.9)

Критические факторы для увеличения n:

Сокращение холостых ходов: минимизация траектории перемещения порожнего грейфера.
Оптимизация угла поворота: планирование зоны выгрузки на минимальном расстоянии от забоя.
Автоматизация цикла: использование систем управления с запрограммированными траекториями.
Качество подготовки основания: ровная площадка снижает время позиционирования.

Тип материала	Средний цикл (сек)	Рекомендуемый Q (т)	Оптимальный n (цикл/мин)
Песок	25-35	1.8-2.2	1.7-2.4
Гравий	30-40	1.5-1.8	1.5-2.0
Глина	40-55	1.2-1.6	1.1-1.5

Практика показывает: превышение оптимальной частоты циклов ведет к снижению коэффициента наполнения k_н из-за неполного закрытия челюстей или потери материала. Баланс между скоростью и качеством захвата достигается через анализ логов телеметрии и корректировку режимов работы гидравлики. Например, снижение скорости закрытия челюстей на 15% при работе с влажной глиной может увеличить Q на 20% без значительного роста длительности цикла.

Износ без катастрофы: быстросменные элементы конструкции

Эксплуатация грейферов неизбежно сопряжена с интенсивным износом критически нагруженных компонентов: зубьев, режущих кромок, шарнирных соединений, защитных плит. Традиционный подход к их замене требует длительных простоев, демонтажа крупных узлов или даже всей установки, что напрямую бьет по производительности и экономике работы. Каждый час простоя оборачивается значительными убытками.

Решение кроется в концепции модульного проектирования с акцентом на быстросменные элементы. Эти детали специально спроектированы как расходники, подлежащие оперативной замене силами экипажа без применения тяжелого оборудования или сложных технологических процедур. Их износ перестает быть катастрофой, превращаясь в плановую, управляемую операцию с минимальным влиянием на график работ.

Ключевые элементы и их преимущества

Наиболее часто заменяемыми компонентами современного грейфера являются:

Зубья и режущие кромки (ножи): Крепятся болтами или клиновыми замками через усиленные карманы.
Пальцы и втулки шарниров: Оснащаются стопорными кольцами или тавотницами для выпрессовки.
Защитные накладки и боковины ковша: Фиксируются на болтах с потайными головками.
Износостойкие вставки направляющих: Устанавливаются в пазы на защелках или резьбовых соединениях.

Основные выгоды от внедрения быстросменных элементов:

Резкое сокращение времени простоя – замена занимает минуты или часы вместо смен или дней.
Упрощение логистики и снижение складских запасов – достаточно хранить компактные сменные модули, а не габаритные узлы.
Повышение безопасности – исключаются рискованные операции по демонтажу тяжелых конструкций.
Оптимизация затрат – оплачивается износ только дешевой сменной детали, а не дорогостоящей основной конструкции.

Элемент	Тип крепления	Среднее время замены
Зубья	Болты M24-M36, клиновые замки	15-30 мин/шт
Шарнирный палец	Стопорные кольца, гидравлический съемник	30-60 мин
Защитная плита	Болты с потайной головкой	20-40 мин

Данный подход кардинально меняет философию обслуживания: вместо борьбы с последствиями износа фокус смещается на его прогнозируемое управление. Быстросменные элементы становятся расходным материалом, а их замена – рутинной, низкозатратной операцией, сохраняющей ресурс всей грейферной установки на десятилетия.

Хранение навески: минимизация простоев и усталости металла

Неправильное складирование грейферных ковшей провоцирует деформации и остаточные напряжения в металлоконструкциях, ускоряя усталостное разрушение критических узлов – подвесных проушин, днища и тяг. Контакт с грунтом или бетоном создает локальные коррозионные очаги, снижающие ресурс на 15-20% даже при своевременном обслуживании.

Оптимальная стратегия предполагает горизонтальное размещение ковшей на деревянных поддонах с поддержкой под зонами крепления стрелы и шарнирами. Обязательно демпфирование точек контакта резиновыми прокладками толщиной от 30 мм для гашения вибраций и исключения точечных нагрузок при хранении на открытых площадках.

Ключевые требования к организации хранения

Защита от коррозии: нанесение консервационной смазки на шарниры и внутренние поверхности после мойки
Стабильность положения: фиксация стропами против смещения при ветровых нагрузках
Зонирование склада: разделение площадок для разных типов навески с маркировкой состояния (рабочий/ремонт)

Параметр	Неправильное хранение	Оптимальное решение
Опора ковша	На грунте/бетоне	Деревянные балки + виброизоляторы
Климатическое воздействие	Прямое УФ-излучение, осадки	Тенты с вентиляционными зазорами
Интервал обслуживания	Перед установкой на технику	Ежеквартальная ревизия при консервации

Система ротации навески по принципу FIFO (первым прибыл – первым убыл) сокращает средний простой техники при замене до 25 минут за счет исключения поиска подходящего оборудования. Обязательна регулярная ультразвуковая диагностика шарнирных соединений у ковшей, хранящихся свыше 3 месяцев.

Автоматизация хвата: система позиционирования для работы "вслепую"

Традиционные грейферы требуют визуального контроля оператора при захвате груза, что ограничивает их применение в условиях плохой видимости: под водой, в задымленных помещениях или при работе с сыпучими материалами в закрытых бункерах. Современные системы позиционирования устраняют эту зависимость за счет интеграции сенсорных технологий и алгоритмов автономного управления.

Ключевым элементом становится комбинация датчиков давления, лидаров и инерциальных измерительных блоков (IMU), непрерывно передающих данные о положении ковша относительно целевого объекта. Эти показатели обрабатываются в реальном времени контроллером, который корректирует траекторию движения без участия человека.

Принципы работы автономного захвата

Тактильное картирование: Контактные сенсоры на челюстях определяют форму объекта и распределение нагрузки
Динамическая калибровка: Алгоритмы компенсируют колебания груза при погружении в неоднородные среды
Обратная связь по усилию: Автоматическое прекращение смыкания при достижении оптимального давления захвата

Технология	Функция	Точность
Ультразвуковые дальномеры	Обнаружение препятствий в радиусе 5 м	±2 см
Магниторезистивные датчики	Определение металлических объектов	±5 см

Применение машинного обучения позволяет системе анализировать исторические данные успешных захватов, прогнозируя оптимальную глубину погружения для различных материалов – от гравия до вязких отходов. При потере сигнала с основных сенсоров включается аварийный режим, использующий гироскопы для стабилизации траектории.

Персонал без ошибок: тренажеры для симуляции реалистичных условий

При управлении грейферными установками человеческий фактор остаётся ключевым риском: даже незначительные ошибки оператора приводят к повреждению грузов, поломке оборудования или травмам. Традиционное обучение на реальной технике в "щадящем" режиме не воспроизводит экстремальные ситуации, оставляя персонал неподготовленным к нештатным сценариям.

Современные тренажёрные комплексы решают эту проблему путём цифрового дублирования работы грейферов. Они интегрируют физику материалов (сыпучесть угля, вязкость грунта), параметры окружающей среды (ветер, видимость, качка на судне) и моделируют отказы техники – например, внезапный обрыв троса или заклинивание захвата.

Ключевые возможности тренажёров

Динамическая обратная связь: Система вибрации и сопротивления джойстиков передаёт реалистичные ощущения при захвате груза.
Сценарии-провокаторы: Искусственное создание аварийных ситуаций (падение груза на движущийся транспорт, резкий порыв ветра) для отработки мгновенных решений.
Анализ действий: Автоматическая фиксация ошибок (резкие движения, превышение нагрузки) с формированием персональных чек-листов для стажёра.

Тип ошибки	Риски без тренажёра	Эффект симуляции
Перегруз троса	Обрыв каната, деформация стрелы	Автоматическая блокировка в виртуальном режиме + звуковая сигнализация
"Раскачивание" груза	Удар по конструкции, рассыпание материала	Визуализация траектории движения с прогнозом столкновения

Внедрение таких симуляторов сокращает период адаптации операторов на 40% и на 67% снижает количество инцидентов в первые месяцы работы. Технология особенно актуальна для логистических терминалов и портов, где простои из-за ремонта грейферов обходятся дороже, чем стоимость тренажёрного комплекса.

Ловкость в замкнутом пространстве: работа в бункерах и ангарах

Грейферная установка демонстрирует уникальную эффективность в стесненных условиях, где крупногабаритная техника не способна маневрировать. Ее компактные габариты и высокая мобильность позволяют выполнять погрузочно-разгрузочные работы внутри низких ангаров, узких бункеров или между стеллажами с точностью до сантиметра. За счет поворотной платформы и телескопической стрелы оператор может обслуживать труднодоступные зоны без перемещения базового шасси, минимизируя простои.

Ключевое преимущество заключается в адаптивности грейфера: сменные челюсти (ковшовые, многочелюстные, магнитные) мгновенно перестраивают систему под сыпучие материалы, лом или штучные грузы. Гидравлическое управление обеспечивает ювелирную точность захвата даже при работе вплотную к стенам или коммуникациям, а система стабилизации компенсирует вибрации на неровных полах. Это исключает повреждение стен и инженерных сетей, критически важное в замкнутых пространствах с ограниченным ремонтным ресурсом.

Стратегии оптимизации работ

Для максимальной эффективности применяются следующие тактики:

Координация с системами вентиляции: синхронизация операций с вытяжками для снижения запыленности при работе с сыпучими материалами
Зонирование пространства: разделение ангара на секторы для параллельной обработки грузов без пересечения маршрутов
Использование направляющих желобов: точечная разгрузка сырья в приемные устройства через герметичные каналы

Параметр	Открытая площадка	Замкнутое пространство
Точность позиционирования	±15 см	±3 см
Минимальная высота потолка	6 м	3.2 м
Радиус поворота платформы	4.5 м	1.8 м

Важно: при работе в бункерах обязательна установка датчиков загазованности и противоаварийных упоров, предотвращающих контакт стрелы с конструкциями. Современные модели оснащаются ИК-сканерами для автоматической остановки при приближении к препятствиям в слепых зонах.

Аналитика вибраций: предиктивное обслуживание элементов установки

Вибрации грейферной установки – неотъемлемый спутник работы механизмов, однако их спектральный анализ превращает хаотичные колебания в точный диагностический инструмент. Современные датчики, интегрированные в ключевые узлы (приводные двигатели, редукторы, подшипниковые опоры, канатные барабаны), непрерывно фиксируют амплитуду, частоту и форму вибросигналов. Эти данные поступают в систему сбора и первичной обработки, формируя цифровой "вибрационный паспорт" агрегата в штатном режиме.

Отклонение реальных параметров от эталонных профилей сигнализирует о зарождающихся дефектах задолго до критического отказа. Например, рост низкочастотных составляющих может указывать на дисбаланс ротора двигателя или ослабление креплений, а появление гармоник на определенных частотах – на износ зубьев шестерен редуктора или дефекты тел качения в подшипниках. Алгоритмы машинного обучения идентифицируют паттерны, характерные для конкретных типов повреждений, прогнозируя остаточный ресурс компонента.

Ключевые аспекты внедрения предиктивной системы

Стратегическое размещение датчиков: Установка акселерометров на узлах с максимальной нагрузкой и уязвимостью к износу (оси шарниров, валы передач, опорные конструкции).
Динамические базы данных: Накопление и постоянное обновление "библиотеки" вибрационных откликов для разных режимов работы (холостой ход, подъем груза, вращение стрелы) и состояний элементов.
Пороговые триггеры: Автоматическая генерация предупреждений при превышении допустимых уровней вибрации или обнаружении аномальных частотных составляющих.

Тип дефекта	Характерные вибрационные признаки	Возможные последствия
Ослабление болтовых соединений	Широкополосный низкочастотный шум, увеличение общего уровня вибрации	Разрушение крепежа, деформация рамы, аварийная остановка
Выкрашивание подшипника	Появление высокочастотных импульсов с характерной периодичностью (частота повторения дефекта)	Заклинивание вала, разрушение посадочных мест, выход из строя редуктора
Износ зубьев шестерни	Рост вибрации на частоте зацепления и ее гармониках, модуляция сигнала частотой вращения	Задиры, поломка зуба, разрушение передачи, заклинивание

Преимущество подхода – переход от реактивного ("ремонт после поломки") или планово-предупредительного ("замена по графику") обслуживания к целенаправленным вмешательствам только при прогнозируемой необходимости. Это сокращает простои, предотвращает катастрофические отказы, снижает расходы на ремонт и непродуктивную замену еще работоспособных деталей. Анализ трендов вибрации позволяет оптимизировать графики ТО, закупку запчастей и общую эксплуатационную стратегию.

Переосмысление материала: композиты в ключевых узлах

Традиционная металлическая конструкция грейферов сталкивается с неизбежными ограничениями: значительная масса увеличивает инерционные нагрузки и энергопотребление, а подверженность коррозии в агрессивных средах сокращает ресурс. Использование композитов кардинально меняет подход к проектированию критически важных элементов, предлагая принципиально иные физико-механические свойства.

Внедрение полимерных композитов, армированных углеродным или стекловолокном, фокусируется на узлах, испытывающих максимальные динамические и усталостные напряжения: траверсах, рычагах челюстей, осях шарниров, элементах рамы. Замена стали на композиты в этих компонентах позволяет перераспределить нагрузки и оптимизировать геометрию без потери прочности.

Преимущества и особенности применения

Ключевые выгоды композитных решений:

Снижение массы на 40-60% – уменьшает инерцию при захвате/разгрузке, позволяя увеличить рабочий цикл и снизить износ привода.
Коррозионная и химическая инертность – исключает деградацию в условиях влажности, солей, абразивных частиц.
Высокое демпфирование колебаний – гасит ударные нагрузки при смыкании челюстей, повышая точность позиционирования.

Технологические аспекты интеграции:

Узел	Тип композита	Эффект
Траверса	Углепластик (CFRP)	Повышение жесткости на кручение, устранение деформаций
Рычаги челюстей	Стеклопластик (GFRP) с кевларовым наполнением	Сопротивление ударному истиранию, снижение вибрации
Опорные втулки	Полимерные самосмазывающиеся композиты	Отказ от смазки, работа в запыленной среде

Переход на композиты требует пересмотра подходов к расчету усталостной прочности и методов соединения элементов. Использование гибридных узлов (металл-композит) с клеевыми и болтовыми креплениями компенсирует различия в модулях упругости материалов. Мониторинг состояния внедряется через интегрированные в структуру композита оптоволоконные датчики деформации.

Сопоставление рисков: китайские узлы VS европейская сборка

При выборе комплектующих для грейферных установок ключевым аспектом остается анализ потенциальных рисков, где китайские узлы демонстрируют неоднозначный профиль. С одной стороны, их привлекательность обусловлена существенно более низкой закупочной ценой и широкой доступностью на рынке, что критично для проектов с жестким бюджетом. Однако эта экономия сопряжена с повышенными эксплуатационными рисками: статистика отказов выше среднего по отрасли, а вариативность качества между партиями требует усиленного входного контроля.

Европейские узлы, напротив, предлагают предсказуемость технических характеристик и строгое соответствие международным стандартам безопасности ISO и DIN, что снижает вероятность аварийных ситуаций. Риски здесь смещаются в финансовую плоскость: значительная разница в стоимости компонентов (до 40-60%) напрямую влияет на рентабельность проектов, а длительные сроки поставки могут нарушать графики монтажных работ. Дополнительным фактором выступает сложность оперативного сервисного обслуживания европейского оборудования в удаленных регионах.

Критические аспекты сравнения

Критерий	Китайские узлы	Европейская сборка
Технические риски	Деградация материалов под нагрузкой Погрешности в геометрии ответственных деталей	Риски минимальны при правильном монтаже Гарантированное соответствие ТУ
Экономические последствия	Сокращение CAPEX на 25-50% Рост OPEX из-за частых ремонтов	Высокий CAPEX при закупке Снижение OPEX на обслуживании
Репутационные факторы	Риск простоев и срыва контрактов	Повышение доверия заказчиков

Логистика замены: грейфер как элемент замкнутого цикла производства

Интеграция грейферов в концепцию замкнутого цикла производства начинается с переосмысления их жизненного пути. Вместо линейной модели "производство → эксплуатация → утилизация" ключевым становится эффективное управление этапом замены и восстановления изношенных узлов. Логистика поставки новых грейферов и вывоза отработавших напрямую влияет на минимизацию простоев оборудования и ресурсных затрат предприятия.

Оптимизация этого процесса требует создания централизованной системы учета состояния грейферов, прогнозирования сроков их выхода из строя и налаженных каналов транспортировки. Синхронизация доставки нового оборудования с демонтажем старого позволяет избежать складирования и сокращает время простоя кранов или экскаваторов. Отработавшие грейферы перестают быть отходом, а становятся ценным сырьевым ресурсом для ремонта или переработки.

От замены к возобновлению: формирование цикла

Замкнутый цикл реализуется через организованный возврат отработавших грейферов на специализированные предприятия:

Центры восстановления: Грейферы тщательно диагностируются. Изношенные, но ремонтопригодные зубья, рамы, тяги, шарниры заменяются или восстанавливаются (наплавкой, механической обработкой). Собранные из отремонтированных и новых узлов грейферы возвращаются в эксплуатацию как восстановленные, с подтвержденным качеством.
Перерабатывающие комплексы: Грейферы, не подлежащие восстановлению, проходят этап дробления и сортировки. Высокопрочные стали корпусов и зубьев направляются в сталеплавильное производство как качественный металлолом. Износостойкие сплавы с зубьев могут выделяться для повторного использования в литейном деле.

Экономика замкнутого цикла основана на снижении совокупной стоимости владения:

Сокращение затрат на первичные материалы: Использование восстановленных узлов или рециклированных металлов удешевляет производство новых грейферов.
Минимизация экологических платежей: Снижение объемов захоронения металлических отходов.
Снижение логистических издержек: Оптимизированные маршруты сбора и доставки "на сдачу" и "с выдачи".

Аспект	Традиционная модель (линейная)	Модель замкнутого цикла
Статус отработавшего грейфера	Отход, подлежащий утилизации (часто захоронению)	Ценный ресурс для восстановления/переработки
Затраты на новые грейферы	Высокие (только первичные материалы)	Сниженные (частично вторичные материалы/узлы)
Экологическое воздействие	Высокое (добыча руды, энергоемкое производство, отходы)	Значительно сниженное (ресурсосбережение, минимум отходов)
Зависимость от поставщиков	Высокая (только новые изделия)	Сниженная (наличие каналов восстановления)

Таким образом, грейфер трансформируется из расходного элемента в циклический актив. Эффективная логистика замены, тесно интегрированная с сетью восстановления и переработки, становится технологическим и экономическим стержнем, обеспечивающим устойчивость производства и снижение его ресурсоемкости на протяжении всего жизненного цикла оборудования.

Экстремальные среды: защита от коррозии в условиях морских портов

Морские порты представляют агрессивную среду для грейферных установок из-за постоянного воздействия соленой воды, высокой влажности и химических реагентов. Коррозия металлических компонентов – шкивов, канатов, рам – резко снижает ресурс оборудования и повышает риски аварий. Традиционные методы защиты часто не справляются с интенсивным износом, требуя инновационных решений для продления срока службы механизмов.

Современные подходы включают применение многослойных покрытий на основе эпоксидных смол и цинк-алюминиевых сплавов, обеспечивающих барьерную и катодную защиту. Особое внимание уделяется узлам трения: например, использование самосмазывающихся полимерных втулок вместо стальных подшипников уменьшает эрозию от абразивных частиц. Для канатов внедряются ингибиторные пропитки, замедляющие окисление стальных сердечников при контакте с морской водой.

Ключевые технологии защиты

Гальванизация горячим способом с добавлением магния для повышения стойкости к солевым туманам.
Катодная защита через установку протекторных анодов на раму грейфера.
Покрытия типа "металл-керамика" для ковшей, устойчивые к ударам и истиранию.

Регламент обслуживания дополняется ультразвуковым контролем толщины металла и роботизированной очисткой узлов от солевых отложений. В критических зонах применяют нержавеющие стали марки AISI 316L с молибденом, снижающим точечную коррозию. Для электрических компонентов обязательна герметизация компаундами на основе силикона.

Элемент конструкции	Материал/метод защиты	Срок службы (лет)
Рама грейфера	Термодиффузионное цинкование	12-15
Канаты	Полимерное покрытие + ингибиторы	5-7
Шарниры	Биметаллические втулки (бронза+сталь)	8-10

Эффективность доказана на терминалах с круглогодичной эксплуатацией: комбинация пассивирующих грунтов и полиуретановых финишных слоёв сокращает затраты на ремонт на 40%. Перспективным направлением остаётся интеграция датчиков коррозии в реальном времени, передающих данные в системы прогнозного обслуживания.

За горизонтом: грейферы с технологиями дополненной реальности

Внедрение AR-интерфейсов в системы управления грейферными установками позволяет операторам визуализировать невидимые параметры в реальном времени: траекторию движения ковша, зоны допустимой нагрузки на грунт, температурные поля в сыпучих материалах и векторы давления на стенки захвата. Цифровые слои проецируются прямо на ветровое стекло кабины или специализированные очки, синхронизируясь с геопозиционированием и датчиками давления.

Ключевое преимущество – устранение "слепых зон" при работе с глубокими карьерами или сыпучими материалами переменной плотности. Дополненная реальность предупреждает о рисках опрокидывания через цветовые маркеры, рассчитывает оптимальный угол атаки ковша на основе текущей плотности грунта и автоматически корректирует траекторию движения тросов, учитывая качание груза при ветровой нагрузке.

Практические применения AR-грейферов

Обучение операторов: Виртуальные сценарии отрабатывают аварийные ситуации без риска для оборудования
Дистанционная диагностика: Техник визуализирует износ узлов через наложенные тепловые карты без остановки работ
Повышение точности: Разметка "цифрового контура" для выемки грунта сложной формы с погрешностью до 2 см

Традиционные системы	AR-модификации
Ручной расчет нагрузки	Автоматический прогресc-бар наполнения ковша
Визуальная оценка устойчивости	Система предупреждения опрокидывания (красная зона в AR)

Интеграция ИИ-алгоритмов для прогнозирования поведения сыпучих сред
Создание "цифровых двойников" конкретных карьеров с маркерами аномальных зон
Автономная калибровка захвата под материал (щебень/песок/уголь)

Список источников

Исследование эволюции грейферных установок потребовало анализа исторических документов, технической литературы и современных разработок. Особое внимание уделялось сопоставлению классических принципов работы механизмов с инновационными инженерными решениями последних лет.

Для объективной оценки технологических изменений были изучены патентные описания, отраслевые стандарты и практические кейсы внедрения модернизированных грейферов в логистических и строительных комплексах. Ключевые источники систематизированы ниже.

Горбунов Б.Т. Грузоподъёмные машины на открытых горных работах. – М.: Недра, 1987. Гл. 4.
Ржевский В.В. Основы проектирования захватных устройств // Строительная механика машин. – 2003. – №2. – С. 34-41.
ГОСТ Р 58964-2020. Оборудование грузоподъёмное. Грейферы. Требования безопасности.
Патенты: SU 1789456 (1993), EP 3050765A1 (2016), RU 2747955C1 (2021).
Технические каталоги Liebherr, SENNEBOGEN (серии материалал-хендлинга 2020-2023 гг.)
Отчёты НИИ Стройтехники: «Модернизация грейферов для сыпучих материалов» (2019), «Энергоэффективность гидроприводов» (2022).
Комаров А.А. Цифровое управление грузоподъёмными системами // Автоматизация в промышленности. – 2021. – №8. – С. 22-29.
