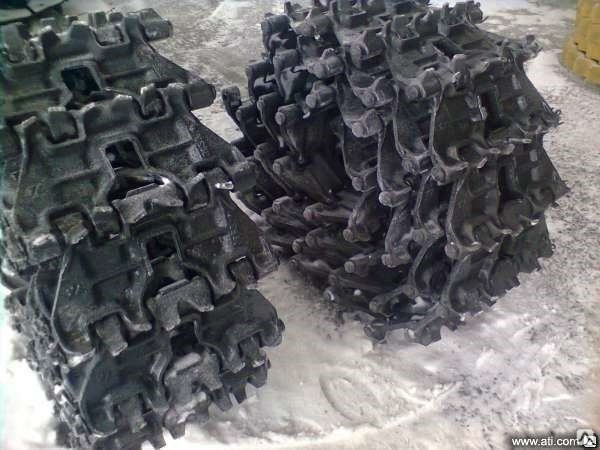

Гусеницы ДТ-75 - устройство и назначение

Статья обновлена: 18.08.2025

Гусеницы трактора ДТ-75 – ключевой элемент ходовой системы, преобразующий крутящий момент в движение.

Конструкция включает металлические звенья-траки, шарнирно соединённые в замкнутую ленту, обеспечивающую сцепление с грунтом.

Рабочие характеристики этих гусениц напрямую влияют на проходимость, устойчивость и производительность трактора в сложных условиях.

Базовое назначение гусениц для тракторов ДТ-75

Гусеничные цепи ДТ-75 служат основным элементом ходовой системы, обеспечивая преобразование крутящего момента двигателя в поступательное движение трактора. Их конструкция рассчитана на равномерное распределение веса машины по опорной поверхности, что критически важно для предотвращения пробуксовки и деформации грунта.

Функционально гусеницы создают непрерывную "дорожку" из металлических звеньев, которые перематываются вокруг ведущих и направляющих колёс. Это позволяет трактору сохранять стабильное сцепление с почвой даже на сложных рельефах: сыпучих песках, заболоченных участках, крутых склонах.

Ключевые задачи гусениц

• Обеспечение тягового усилия за счет передачи мощности через зацепление ведущей звездочки с проушинами гусеничных лент.
• Снижение удельного давления на грунт до 0,04-0,05 МПа (против 0,2 МПа у колесных аналогов).
• Преодоление препятствий (канавы, пни, промоины) благодаря увеличенной длине опорной поверхности.
• Стабилизация корпуса трактора при работе с навесным оборудованием (плуги, бульдозерные отвалы).

Технические особенности включают шарнирное соединение звеньев, позволяющее гусенице изгибаться при поворотах, и специальные грунтозацепы для улучшения сцепления. Стандартная ширина ленты – 390 мм, что оптимально для баланса проходимости и маневренности.

Ключевые производители оригинальных гусениц ДТ-75

Оригинальные гусеницы для тракторов ДТ-75 производятся ограниченным кругом специализированных предприятий, обладающих необходимыми технологиями и сертификатами соответствия. Эти производители строго соблюдают технические требования и размерные параметры, утвержденные конструкторской документацией Волгоградского тракторного завода.

Основная часть поставок осуществляется заводами, входящими в кооперационную цепочку ВгТЗ или имеющими исторические связи с предприятием. Качество продукции контролируется по нормативам ГОСТ, что обеспечивает совместимость с ходовой системой трактора и требуемый ресурс.

Производитель	Особенности
Волгоградский тракторный завод (ВгТЗ)	Основной изготовитель оригинальных гусениц. Производит комплектующие для конвейера и послепродажного обслуживания по ТУ 305-014-00188825-2008.
ООО "Трактородеталь" (Волгоград)	Ключевой поставщик ВгТЗ. Специализируется на гусеницах РМШ-400 и РМШ-Г с металлическими грунтозацепами, соответствующих заводским спецификациям.
ОАО "Волжский РТИ"	Производит резинометаллические элементы по оригинальным технологиям. Поставляет цепи и траки для ремонта ходовой части ДТ-75.

Другие лицензированные поставщики

Ряд машиностроительных предприятий выпускает гусеницы по договорам с ВгТЗ или на основании сохраненной документации:

• Челябинский кузнечно-прессовый завод – производство звеньев и пальцев
• ООО "Уралтрак" – комплектующие для ремонта ходовых систем
• АО "Алтайтрак" – гусеницы для модернизированных версий ДТ-75

Стандартная ширина гусеничной ленты ДТ-75

Для базовых моделей тракторов ДТ-75, выпускавшихся Волгоградским тракторным заводом (ВгТЗ), стандартной считается ширина гусеничной ленты 390 миллиметров. Эта ширина обеспечивает оптимальное соотношение удельного давления на грунт и тяговых характеристик машины при работе в наиболее типичных для средней полосы условиях – на полях средней плотности, в лесохозяйственных работах, на грунтах с нормальной несущей способностью.

Именно гусеницы шириной 390 мм являлись штатным оборудованием для большинства серийных ДТ-75 на протяжении длительного периода их производства. Они обеспечивали достаточную площадь опоры для снижения давления на почву (до приемлемого уровня для предотвращения сильного уплотнения пахотного слоя), хорошую проходимость и устойчивость трактора при выполнении основных сельскохозяйственных операций, таких как пахота, культивация, боронование, посев и транспортировка грузов.

Вариации ширины гусениц

Хотя 390 мм – стандарт, для эксплуатации в специфических условиях могли применяться гусеницы другой ширины:

• Узкие гусеницы (310 мм): Предназначались для работы на переувлажненных, болотистых почвах или рыхлом снегу. Уменьшение ширины снижало сопротивление качению в вязкой среде и улучшало маневренность.
• Широкие гусеницы (470 мм и более): Использовались на особо сыпучих или слабонесущих грунтах (пески, глубокий рыхлый снег), а также на модернизированных тракторах с увеличенным весом. Они значительно уменьшали удельное давление на грунт, повышая проходимость и предотвращая глубокое погружение машины.

Тип гусеницы	Ширина (мм)	Основное назначение
Стандартная	390	Универсальная работа на грунтах средней плотности
Узкая (Болотная)	310	Переувлажненные, болотистые почвы, рыхлый снег
Широкая	470	Слабонесущие грунты (пески), глубокий снег, увеличенный вес трактора

Выбор конкретной ширины всегда определяется условиями эксплуатации и необходимостью достижения оптимального баланса между проходимостью, давлением на грунт, тяговым усилием и экономичностью работы трактора.

Длина опорной поверхности гусеницы (длина башмаков)

Длина опорной поверхности гусеницы трактора ДТ-75 определяется суммарной длиной всех башмаков, непосредственно контактирующих с грунтом во время движения. Этот параметр напрямую влияет на распределение веса машины по площади соприкосновения с поверхностью.

Для базовых моделей ДТ-75 стандартная длина опорной части гусеничной цепи составляет примерно 2380 мм. Эта величина формируется за счет количества опорных катков (5 с каждой стороны) и конструктивной длины самих литых или штампованных башмаков, соединенных в непрерывную ленту.

Значение параметра

Ключевое влияние длины опорной поверхности проявляется в двух аспектах:

• Удельное давление на грунт: Увеличение длины снижает давление (при неизменной массе трактора), улучшая проходимость на слабых почвах, болотах или снегу. Для ДТ-75 стандартное давление составляет около 0,045 МПа.
• Устойчивость и плавность хода: Бóльшая опорная длина способствует равномерному распределению неровностей дороги, уменьшает продольную раскачку и повышает стабильность трактора при работе на склонах.

Изменение длины опорной поверхности возможно при модернизации ходовой части. Установка дополнительных катков или применение удлиненных гусениц (например, на болотоходных модификациях) увеличивает этот параметр, адаптируя машину к сложным условиям.

Фактор	Влияние увеличения длины	Влияние уменьшения длины
Проходимость	Повышается	Снижается
Маневренность	Незначительно ухудшается	Улучшается
Давление на грунт	Уменьшается	Увеличивается

Материалы изготовления звеньев гусениц: сталь марки 110Г13Л

Звенья гусениц трактора ДТ-75 производятся из высокомарганцовистой стали 110Г13Л (аналог стали Гадфильда). Этот сплав характеризуется аустенитной структурой, обеспечивающей уникальное сочетание высокой ударной вязкости и исключительной износостойкости. Его химический состав включает повышенное содержание марганца (12-14%) и углерода (1,1-1,4%), что формирует критически важные для эксплуатационных нагрузок механические свойства.

Главным преимуществом стали 110Г13Л является способность к поверхностному наклёпу под ударным воздействием: в процессе работы гусеницы микроструктура металла деформируется, локально увеличивая твёрдость с 200 HB до 450-550 HB. Это обеспечивает автоадаптацию к абразивному износу при контакте с грунтами, камнями и корнями, сохраняя пластичность основы материала для поглощения динамических нагрузок.

Ключевые эксплуатационные характеристики

• Оптимальный баланс твёрдости/пластичности: сопротивление излому при нагрузках до 150 Дж/см²
• Абразивная устойчивость: в 3-4 раза выше, чем у углеродистых сталей
• Коррозионная стойкость: образование плотной оксидной плёнки при контакте с влагой

Параметр	Значение
Предел прочности	650-800 МПа
Относительное удлинение	25-40%
Температура закалки	1050-1100°C (водяное охлаждение)

Технология литья звеньев требует строгого контроля скорости кристаллизации для предотвращения карбидной ликвации. Финишная механическая обработка выполняется алмазным инструментом из-за высокой поверхностной твёрдости сплава после термообработки.

Конструкция траковой цепи: звенья, пальцы, втулки

Траковая цепь гусеницы ДТ-75 представляет собой замкнутый шарнирный контур, формирующий опорную поверхность для движения. Её ключевыми элементами являются траки (звенья), соединённые пальцами и втулками, которые обеспечивают гибкость и передачу тягового усилия. Надёжность этой конструкции напрямую влияет на износостойкость гусеницы и ходовой части трактора.

Эксплуатация в тяжёлых грунтовых условиях требует особой прочности компонентов цепи. Звенья воспринимают ударные нагрузки, пальцы и втулки работают в условиях трения и абразивного износа, поэтому изготавливаются из высококачественных легированных сталей с последующей термообработкой. Регулярная смазка шарниров и контроль зазоров критически важны для продления ресурса.

Составные элементы цепи

Основные компоненты траковой цепи:

• Звенья (траки): Штампованные стальные пластины с проушинами для крепления пальцев и грунтозацепами для сцепления с поверхностью.
• Пальцы: Цилиндрические стержни, соединяющие соседние звенья через проушины. Фиксируются стопорными кольцами.
• Втулки: Твёрдые стальные гильзы, запрессованные в проушины звеньев. Обеспечивают опорную поверхность для вращения пальца и взаимодействуют с зубьями ведущего колеса.

Компонент	Материал	Функция
Звено (трак)	Сталь 40ГЛ	Формирование опорной ленты, передача веса машины на грунт
Палец	Сталь 40Х	Шарнирное соединение звеньев, передача крутящего момента
Втулка	Сталь 20ХНМА	Защита пальца от износа, зацепление с ведущей звёздочкой

Принцип работы шарнира: Палец свободно вращается внутри втулки одного звена, при этом жёстко зафиксирован в проушинах соседнего звена. Такая схема ("плавающий палец") снижает концентрацию напряжений и обеспечивает равномерный износ. Для предотвращения выпадения пальцев используются стопорные кольца, установленные в канавках на концах пальцев.

Технические особенности:

1. Звенья имеют литую или штампованную конструкцию с рёбрами жёсткости.
2. Втулки подвергаются цементации и закалке для повышения твёрдости рабочей поверхности.
3. Натяжение цепи регулируется механизмом натяжения через направляющее колесо (ленивец).

Типы грунтозацепов и их высота у базовых моделей

Базовые модели гусениц ДТ-75 оснащались двумя основными типами грунтозацепов, отличавшихся конфигурацией и эксплуатационными характеристиками. Первый тип – высокие остроконечные зацепы с ярко выраженным гребнем, обеспечивавшие максимальное сцепление на сложных грунтах. Второй тип – трапециевидные зацепы с уплощенной рабочей кромкой, разработанные для снижения повреждения дорожных покрытий при сохранении приемлемой проходимости.

Высота грунтозацепов напрямую влияла на тяговые качества трактора и варьировалась в зависимости от модификации. У стандартных гусениц ДТ-75 применялись зацепы высотой 60-65 мм, обеспечивавшие баланс между проходимостью и давлением на грунт. Для работы в условиях глубокой грязи, снега или болотистой местности использовались усиленные гусеницы с увеличенной высотой зацепов до 70-75 мм.

Характеристики грунтозацепов базовых гусениц

Основные параметры зацепов в зависимости от типа:

• Остроконечные (оригинальные):
  • Форма: треугольный профиль с острым гребнем
  • Высота: 63±2 мм
  • Применение: целинные земли, бездорожье
• Трапециевидные (модернизированные):
  • Форма: усеченная трапеция с плоской вершиной
  • Высота: 58±2 мм
  • Применение: смешанные условия, щадящий режим

Сравнение характеристик по типу грунта:

Тип местности	Остроконечные	Трапециевидные
Глубокое болото	Отличное сцепление	Среднее сцепление
Укатанный снег	Высокая эффективность	Допустимая эффективность
Асфальт/бетон	Сильное повреждение покрытия	Умеренное воздействие

Расчетный ресурс гусениц при нормальной эксплуатации

Ресурс гусениц трактора ДТ-75 при нормальной эксплуатации составляет 8 000–10 000 моточасов. Этот показатель достигается при соблюдении условий работы на среднезернистых неабразивных грунтах (суглинки, черноземы) без экстремальных нагрузок.

Фактическая долговечность зависит от корректной регулировки натяжения, отсутствия перекосов ходовой части, своевременной замены изношенных катков и поддерживающих роликов. Критическим считается износ до 4% длины звена или деформация проушин более 0,5 мм.

Факторы влияния на ресурс

• Тип грунта: абразивные породы сокращают срок службы на 30–50%
• Скоростной режим: движение на 8–10 км/ч обеспечивает минимальный износ
• Техническое обслуживание: очистка траков повышает ресурс на 15–20%

Условия эксплуатации	Средний ресурс (моточасов)
Нормальные (чернозем, глина)	9 000
Песчаные грунты	6 500
Каменистая местность	4 000–5 000

Контроль износа осуществляется измерением шага звена: превышение номинала 203 мм на 8 мм требует замены цепи. Регулярная перестановка гусениц (левая/правая) каждые 2 000 часов выравнивает износ.

Влияние массы трактора на износ гусениц ДТ-75

Масса трактора ДТ-75 напрямую определяет нагрузку на элементы гусеничной цепи. Увеличение веса машины (включая навесное оборудование или балласт) повышает давление на грунтозацепы, пальцы, втулки и звенья при движении. Это усиливает трение в шарнирах и контакт с абразивными частицами грунта, ускоряя механический износ. Особенно критично это проявляется на твердых покрытиях или каменистых почвах, где отсутствует амортизирующий эффект мягкого грунта.

Эксплуатация с перегрузкой провоцирует деформацию деталей гусеницы – возникают микротрещины в звеньях, ускоренный износ проушин и повышенный люфт в соединениях. Длительные нагрузки выше расчетных приводят к растяжению цепи, нарушению шага звеньев и неравномерному распределению усилий, что влечет локальные перегрузки отдельных секций. Результатом становится сокращение межсервисных интервалов и ресурса гусениц в целом, требующее частой регулировки натяжения или досрочной замены комплекта.

Ключевые аспекты влияния

• Удельное давление: Рост массы повышает давление на опорную поверхность гусеницы, увеличивая силу трения при поворотах и пробуксовках.
• Ударные нагрузки: На неровностях инерция тяжелого трактора создает пиковые нагрузки на шарниры и пальцы, вызывая их деформацию.
• Тепловой фактор: Перегрузка усиливает нагрев трущихся пар (палец-втулка), снижая вязкость смазки и ускоряя абразивный износ.

Масса трактора	Типичные последствия для гусениц	Способы компенсации
Стандартная (6,3 т)	Равномерный износ, ресурс до 10 000 моточасов	Регулярная смазка, контроль натяжения
Повышенная (от 7 т)	Растяжение цепи, выкрашивание втулок, трещины звеньев	Усиленные гусеницы, сокращение интервалов ТО

Важно: Снизить негативное воздействие массы позволяет точная регулировка натяжения гусениц (провисание 30-40 мм), применение смазочных материалов для шарниров и избегание перегрузок свыше паспортных значений. При работе на твердых грунтах рекомендуется использовать траки с усиленными втулками.

Критерии визуального износа: когда менять гусеницы

Основным индикатором износа гусениц ДТ-75 является глубина выработки на проушинах звеньев. Замерьте расстояние между основанием впадины и вершиной зуба ведущей звёздочки: если оно превышает 3 мм, гусеничная цепь требует срочной замены. Параллельно оцените состояние шарнирных соединений – появление люфта в заклёпках или трещин в боковинах указывает на критический износ.

Осмотрите рабочие поверхности грунтозацепов (почвозацепов). Допустимый износ высоты траков – не более 30% от первоначального размера (ориентировочно менее 25-30 мм). Скругление кромок грунтозацепов более чем на 50% или их сколы/отсутствие ведут к проскальзыванию трактора, особенно на влажных грунтах, что подтверждает необходимость замены.

Ключевые признаки критического износа

• Деформация звеньев: изгибы, продольные трещины в теле траков
• Разрушение заклёпок: расклепывание, выпадение или видимая деформация
• Неравномерность износа: различия в высоте грунтозацепов >5 мм на смежных траках
• Расслоение резинометаллических шарниров (для комбинированных гусениц)

Параметр	Норма	Требует замены
Зазор звёздочка-проушина	≤3 мм	>3 мм
Высота грунтозацепа	>30 мм	≤25 мм
Количество повреждённых траков	<5%	>15%

Дополнительным фактором служит удлинение гусеницы. При провисании более 40-50 мм (замеряется прогиб верхней ветви под собственным весом) регулировочным механизмом пределов, цепь подлежит демонтажу. Игнорирование этих критериев ведёт к ускоренному износу ведущих звёздочек, катков и повышению риска обрыва гусеницы в полевых условиях.

Технология измерения остаточной высоты грунтозацепов

Измерение остаточной высоты грунтозацепов гусеничных траков ДТ-75 выполняется для оценки степени износа и определения допустимости дальнейшей эксплуатации. Контроль этого параметра является обязательной процедурой при техническом обслуживании, так как критический износ напрямую влияет на сцепление с почвой и управляемость трактора.

Замеры проводятся штангенциркулем или специальным шаблоном на предварительно очищенной от грязи гусеничной цепи. Фиксируется расстояние от опорной поверхности (беговой дорожки) трака до вершины грунтозацепа в его центральной части. Точность измерений должна составлять не менее 0.1 мм для корректной оценки.

Ключевые этапы процедуры

1. Подготовка трака: тщательная очистка измеряемого участка металлической щёткой от грунта, льда и масляных отложений.
2. Выбор точек замера: контроль минимум трёх грунтозацепов на разных участках гусеницы (начало, середина, конец цепи).
3. Фиксация показаний: установка измерительного инструмента перпендикулярно беговой дорожке с упором в основание трака.

Нормативы и интерпретация

Состояние грунтозацепа	Остаточная высота (мм)	Рекомендуемое действие
Нормальный износ	≥ 25	Эксплуатация разрешена
Предельный износ	22–24	Контроль через 100 моточасов
Критический износ	< 22	Замена траков/гусеницы

Важно: параллельно оценивается форма профиля – при скруглении кромок свыше 45% высоты или трещинах трак подлежит замене независимо от замеров.

Проверка зазоров в шарнирах траковой цепи

Контроль зазоров между пальцем и втулкой траковой цепи – обязательная процедура для оценки износа гусеницы ДТ-75. Превышение допустимого значения приводит к ускоренному разрушению шарниров, удлинению цепи и сбоям в зацеплении с ведущей звездочкой. Регулярная проверка позволяет своевременно планировать замену изношенных звеньев или всей цепи.

Для точного измерения используется штангенциркуль или специальный шаблон. Замеры выполняют на нескольких шарнирах по всей длине гусеницы, уделяя внимание участкам с максимальной нагрузкой. Фиксируют расстояние между внутренними поверхностями проушин соседних звеньев при их максимальном разведении в противоположные стороны.

Порядок выполнения замеров

1. Очистите шарниры траковой цепи от грязи и масла металлической щеткой.
2. Сведите соседние звенья вплотную друг к другу усилием руки.
3. Разведите звенья в противоположные стороны до упора, приложив максимальное усилие.
4. Замерьте штангенциркулем расстояние между внутренними гранями проушин (А).
5. Сравните полученное значение (А) с допустимыми пределами.

Параметр	Новая цепь	Предельный износ
Зазор (А), мм	2-3	8-9*

*Точное значение зависит от модели гусеницы и рекомендаций производителя

Критерии оценки состояния

• Норма: Зазор ≤ 6 мм. Эксплуатация разрешена.
• Критический износ: Зазор 7-8 мм. Требуется усиленный контроль.
• Недопустимый износ: Зазор ≥ 9 мм. Эксплуатация запрещена, необходима замена цепи.

При обнаружении неравномерного износа шарниров по длине гусеницы рекомендуется перевернуть цепь (если конструкция позволяет) или заменить наиболее деформированные секции. Одновременно проверяйте состояние втулок и пальцев на отсутствие трещин и выработки.

Подбор гусениц для ДТ-75 ранних и поздних модификаций

Ранние модификации ДТ-75 (произведённые до 1978 года) оснащались узкими гусеницами шириной 390 мм с открытым шарниром и траками из стали 70Г. Эти траки имели характерную форму с симметричным грунтозацепом высотой 60 мм. Количество траков в цепи составляло 43-44 штуки в зависимости от года выпуска и завода-изготовителя.

Поздние версии (ДТ-75М/Д/МЛ и новее) получили усиленные гусеницы шириной 470 мм с закрытым шарниром и термоупрочнёнными траками из стали Г13ФЛ. Высота грунтозацепа увеличена до 70 мм, а количество звеньев сокращено до 41 за счёт применения более широких траков. Конструкция пальцев предусматривает плавающие втулки для снижения трения.

Ключевые отличия при подборе

Критерии совместимости:

• Ранние модели: совместимы только с траками типа "открытый шарнир" (маркировка РМШ)
• Поздние модели: требуют траков с закрытым шарниром (маркировка ЗШ)

Советы по замене:

1. При установке широких гусениц на ранний ДТ-75 обязательна замена ведущих колёс и натяжных механизмов
2. Смешение траков разных поколений недопустимо из-за разницы в шаге (150 мм у ранних против 175 мм у поздних)
3. Для эксплуатации в болотистой местности рекомендованы уширенные траки 550 мм (требуют замены реборд катков)

Параметр	Ранние модификации	Поздние модификации
Ширина трака	390 мм	470 мм
Тип шарнира	Открытый	Закрытый
Количество траков	43-44	41
Артикулы	75.38.101 (сталь 70Г)	75.38.101-10 (сталь Г13ФЛ)

При выборе гусениц учитывайте заводскую маркировку на боковине трака: ранние имеют клеймо "ДТ-75", поздние – "ДТ-75М". Для модификаций после 2010 года применяются траки с усиленным профилем грунтозацепа (индекс "У" в маркировке).

Отличия гусениц ДТ-75 от ДТ-75М/Б/К/МЛ

Гусеничные ленты для базового ДТ-75 и его модификаций (75М, 75Б, 75К, 75МЛ) имеют принципиальные конструктивные различия, обусловленные изменением эксплуатационных параметров тракторов. Основное отличие заключается в ширине и шаге звена, что напрямую влияет на удельное давление на грунт и проходимость.

Для стандартного ДТ-75 применялись гусеницы шириной 390 мм с шагом трака 200 мм. В модификациях, особенно в болотоходных (ДТ-75Б, ДТ-75МЛ), ширина увеличена до 470–500 мм для снижения давления на слабые грунты. Шаг трака у таких версий составляет 216 мм, что требует иной конструкции ведущих звездочек и поддерживающих роликов.

Ключевые параметры

Модель трактора	Ширина гусеницы (мм)	Шаг трака (мм)	Количество траков в цепи
ДТ-75 (базовый)	390	200	45–47
ДТ-75М/Б/К/МЛ	470–500	216	43–45

Конструктивные особенности:

• Направляющие гребни: У модификаций траки имеют более высокие гребни (до 75 мм против 50 мм у базовой версии) для улучшения сцепления на влажных грунтах.
• Звенья: У ДТ-75М/Б/К/МЛ используются литые траки с усиленными почвозацепами, тогда как ранние ДТ-75 комплектовались штампованными.
• Совместимость: Гусеницы базовой модели и модификаций не взаимозаменяемы из-за различий в шаге и ширине.

Эксплуатационные последствия: Уширенные гусеницы модификаций снижают удельное давление до 0,45 кгс/см² (против 0,65 кгс/см² у ДТ-75), что критично для работы на болотах или рыхлых почвах. Однако это увеличивает массу ходовой части и радиус поворота.

Варианты исполнения: незакатные или стандартные

Гусеничные ленты для трактора ДТ-75 представлены двумя основными вариантами исполнения, кардинально различающимися по конструкции и назначению: стандартные гусеницы (СГ) и незакатные гусеницы (ЗГ). Стандартные гусеницы являются базовым, наиболее распространенным типом, предназначенным для работы на грунтах средней плотности, полях и сухих участках. Они характеризуются относительно узкой шириной и более низкими грунтозацепами.

Незакатные гусеницы (часто называемые "зимними" или "болотными") разработаны специально для эксплуатации в сложных условиях: на переувлажненных, болотистых почвах, снежной целине, песчаниках и других грунтах с низкой несущей способностью. Их ключевая особенность – значительно увеличенная ширина ленты и высота грунтозацепов, что обеспечивает резкое снижение удельного давления на грунт и предотвращает глубокое погружение трактора.

Ключевые различия между СГ и ЗГ

Параметр	Стандартные Гусеницы (СГ)	Незакатные Гусеницы (ЗГ)
Ширина ленты, мм	390	670
Высота грунтозацепа, мм	50-55 (тип 1), 65-70 (тип 2)	75-80
Удельное давление, кгс/см²	~0.47	~0.27
Основное назначение	Твердые и среднеплотные грунты, сухие поля, общее применение	Болота, снег, песок, пахота влажных почв, участки с низкой несущей способностью
Масса пары, кг	~1100 - 1200	~1500 - 1700

Важные эксплуатационные аспекты:

• Заменяемость: Для перехода с СГ на ЗГ (или наоборот) требуется замена всего комплекта гусениц (обеих лент) вместе с ведущими звездочками, направляющими колесами (ленивцами), опорными и поддерживающими катками. Каретки остаются прежними.
• Ремонтопригодность: Оба типа гусениц ремонтируются заменой отдельных звеньев (траков), пальцев и втулок. Однако из-за большей массы и ширины работа с ЗГ требует более мощного оборудования.
• Производительность и расход топлива: На "своих" грунтах ЗГ обеспечивают более высокую проходимость и тяговое усилие, предотвращая буксование. На твердых грунтах использование ЗГ приводит к повышенному расходу топлива и износу ходовой части из-за большего веса и трения.

Применение уширителей для гусениц на болотистых почвах

Уширители гусениц на тракторах ДТ-75 критически важны при работе на переувлажнённых грунтах. Они монтируются на базовые траки, увеличивая опорную поверхность гусеницы на 20-40%, что снижает удельное давление на почву до 0,30-0,35 кгс/см². Это предотвращает глубокое погружение техники в трясину и минимизирует буксование.

Конструктивно уширители представляют стальные накладки, крепящиеся болтами к наружным краям траков. Для болот оптимальны модели шириной 200-300 мм с перфорацией для самоочистки от грязи. Их установка сохраняет целостность грунта и обеспечивает стабильную тягу даже на торфяниках или заболоченных участках с низкой несущей способностью.

Ключевые аспекты эксплуатации

• Режимы применения: обязательны при глубине поверхностного слоя воды свыше 10 см или наличии плавуна. Не используются на твёрдых грунтах из-за ускоренного износа.
• Ограничения: увеличивают радиус поворота на 15-20%, требуют контроля зазоров в шарнирах гусеницы. Запрещены при движении по асфальту.
• Эффективность: снижают сопротивление качению на 25%, позволяя работать с полной нагрузкой (до 3 т на прицепе) в условиях, где базовые гусеницы непригодны.

Параметр	Базовая гусеница	С уширителями
Удельное давление (кгс/см²)	0,45	0,31
Глубина колеи на болоте (см)	35-50	15-25
Допустимая влажность грунта	до 40%	до 70%

Процесс снятия отработанной гусеницы с трактора ДТ-75

Подготовьте трактор, установив его на ровную площадку с твердым покрытием, зафиксируйте противооткатными башмаками и переведите рычаг КПП в нейтральное положение. Снизьте давление в системе гидравлики, заглушите двигатель и наденьте защитные перчатки.

Найдите соединительный замок гусеницы (обычно помеченный шплинтом или стопорным болтом) на нижней ветви. Очистите область замка от грязи металлической щеткой и обработайте резьбовые соединения проникающей смазкой для облегчения демонтажа.

Основные этапы демонтажа

1. Выбейте шплинт кувалдой и выкрутите стяжной болт замка ударным гайковертом.
2. Снимите наружную и внутреннюю планки замка, аккуратно выбивая их ломиком.
3. Подайте трактор медленно вперед/назад для расцепления звеньев в месте разъема.

Важно! Расположение рабочих зон:

Элемент	Расположение
Соединительный замок	Верхняя треть нижней ветви гусеницы
Направляющее колесо	Передняя часть тележки
Ведущая звездочка	Задняя часть корпуса

После расцепления звеньев заведите стропу за гусеничную ленту и поднимите её крановой установкой. Отведите цепь в сторону от ходовой части, контролируя равномерность распределения веса. Извлеките пальцы и втулки для диагностики износа при помощи съемника.

Установка новой гусеничной ленты на ДТ-75: пошаговый алгоритм

Замена гусеничной ленты требует строгого соблюдения техники безопасности и подготовки необходимого оборудования. Перед началом работ убедитесь в наличии подъемных приспособлений (домкрат, лебедка), монтажных ломиков, комплекта новых пальцев и траков, а также специнструмента для разборки соединений.

Установите трактор на ровную твердую площадку, заглушите двигатель и зафиксируйте машину противооткатными упорами. Сбросьте натяжение гусеницы через механизм натяжения, после чего демонтируйте старую ленту, последовательно выбивая соединительные пальцы.

Основные этапы монтажа

1. Подготовка новой ленты:
   • Разложите звенья на земле вдоль трактора замками наружу
   • Смажьте посадочные места пальцев графитовой смазкой
2. Зацепление ведущей звездочки:
   • Заведите начало ленты на верхние опорные катки
   • Совместите отверстия крайнего звена с зубьями звездочки
3. Прокладка ленты по каткам:
   • Постепенно протягивайте цепь через направляющие колеса
   • Контролируйте совпадение беговых дорожек с роликами
4. Соединение концов:
   • Сведите концы ленты монтажными ломиками
   • Установите соединительный палец с закреплением стопорными кольцами
5. Регулировка натяжения:
   • Подайте натяжной механизм до провисания 30-40 мм
   • Проверьте свободное вращение катков под нагрузкой

Параметр	Значение
Допустимое провисание	30-40 мм
Момент затяжки пальцев	600-700 Н·м
Контрольный интервал	10 моточасов

После монтажа выполните пробный пробег на ровной площадке без нагрузки. Проверьте равномерность хода гусеницы, отсутствие перекосов и посторонних шумов. Обкатка новой ленты требует щадящего режима эксплуатации в течение первых 50 км.

Регулировка натяжения гусениц монтажным домкратом

Проверка натяжения выполняется измерением прогиба верхней ветви гусеницы между опорными катками. Оптимальный прогиб для ДТ-75 составляет 30-40 мм. При отклонениях требуется коррекция.

Подготовьте домкрат грузоподъёмностью не менее 10 тонн и монтажную лопатку. Зафиксируйте трактор стояночным тормозом, подложите противооткатные упоры под гусеницы.

Последовательность регулировки

1. Ослабьте контргайку натяжного болта в передней части тележки
2. Установите домкрат между кривошипом натяжного механизма и лобовым листом
3. Плавно поднимите домкрат, создавая давление на кривошип
4. Извлеките пальцами шплинт из храпового механизма
5. Монтажной лопаткой поворачивайте храповое колесо:
   • Поворот вперед – увеличение натяжения
   • Поворот назад – ослабление натяжения
6. Проверьте прогиб гусеницы после каждых 2-3 зубьев храповика
7. Зашплинтуйте механизм и аккуратно опустите домкрат
8. Затяните контргайку натяжного болта

Обязательно проверьте совпадение меток на кривошипе и корпусе после регулировки. Параллельное натяжение обеих гусениц – критически важно для предотвращения перекоса ходовой части и преждевременного износа.

Смазка пальцев гусеничной цепи: техника и периодичность

Смазка пальцев гусеничной цепи трактора ДТ-75 критична для снижения износа трущихся поверхностей и предотвращения заклинивания шарниров. Отсутствие регулярного обслуживания приводит к ускоренному разрушению втулок, трещинам в звеньях и удорожанию ремонта гусеничного обвода.

Технология требует применения специального шприца и термостойкой смазки (например, Литол-24 или аналогов), рассчитанной на высокие нагрузки и температурные перепады. Процедура выполняется через пресс-маслёнки, установленные в торцах пальцев, до появления свежей смазки в зазорах шарнира.

Порядок выполнения работ

1. Очистить пресс-маслёнки и прилегающие зоны от грязи щёткой
2. Подключить ручной шприц к маслёнке первого пальца
3. Нагнетать смазку до выхода избытка у краёв втулки
4. Повторить операцию для всех пальцев цепи
5. Удалить излишки материала чистой ветошью

Рекомендуемая периодичность

Условия эксплуатации	Интервал смазки
Нормальная нагрузка, сухие поверхности	Через каждые 60 моточасов
Работа в абразивных средах (песок, пыль)	Через каждые 30-40 моточасов
Эксплуатация в условиях повышенной влажности	После каждого попадания в глубокую воду

Важно: При появлении скрипа или рывков гусеницы при движении вне планового графика выполните внеочередную смазку. Контролируйте состояние резиновых уплотнений пальцев – повреждённые манжеты требуют немедленной замены для сохранения герметичности шарнира.

Затяжка крепежных болтов звеньев после монтажа

После установки гусеничных звеньев ДТ-75 необходимо выполнить затяжку всех крепежных болтов с указанным моментом силы. Это обеспечивает равномерное распределение нагрузки и предотвращает деформацию элементов цепи в процессе эксплуатации. Недостаточная затяжка приводит к самоотвинчиванию соединений из-за вибраций и ударных нагрузок.

Особое внимание уделите болтам, фиксирующим башмаки к звеньям и соединяющим секции гусеницы. Их ослабление вызывает люфт, ускоряющий износ пальцев и втулок, а также увеличивает риск разрушения цепи. Контроль осуществляется динамометрическим ключом в соответствии с техническими требованиями завода-изготовителя.

Порядок выполнения работ

1. Проведите первичную затяжку сразу после монтажа гусеницы с моментом 160-180 Н·м для болтов М16.
2. После 8-10 часов эксплуатации (обкатки) выполните повторную подтяжку – металл и прокладки дают усадку под нагрузкой.
3. Используйте схему «от центра к краям» для равномерного распределения усилий при затяжке.

Тип соединения	Момент затяжки (Н·м)	Периодичность контроля
Болты крепления башмаков	160-180	Каждые 50 моточасов
Болты соединительных звеньев	180-200	Каждые 100 моточасов

Важно: Заменяйте деформированные болты и гайки, не допускайте применения поврежденного инструмента. Рекомендуется использовать фиксаторы резьбы (например, Loctite 243) для соединений, работающих в условиях повышенной вибрации.

Диагностика перекоса гусениц во время движения

Перекос гусениц трактора ДТ-75 при движении проявляется характерными признаками, требующими немедленной диагностики. Основными симптомами являются самопроизвольный увод машины в сторону без поворота руля, повышенная вибрация, неравномерный износ траков или башмаков, а также заметное провисание или перетяжка одной из лент. Наличие этих признаков указывает на нарушение параллельности гусениц относительно продольной оси трактора.

Игнорирование перекоса ведет к ускоренному разрушению ведущих звездочек, опорных катков и натяжных механизмов, увеличивает нагрузку на трансмиссию. Для точного выявления причин необходимо последовательно проверить ключевые узлы гусеничного хода, начиная с визуального осмотра и заканчивая контролем геометрических параметров.

Методы диагностики

Порядок проверки:

1. Визуальный осмотр ходовой части:
   • Проверьте целостность пальцев гусеничных цепей, отсутствие трещин на траках.
   • Убедитесь в равномерности натяжения обеих гусениц (прогиб в средней части между катками не должен превышать 30-40 мм).
   • Осмотрите опорные и поддерживающие катки на предмет заклинивания, деформации или чрезмерного люфта.
2. Контроль геометрии рамы и балансировки:
   • Измерьте расстояние между передними и задними осями катков с обеих сторон рамы (разница более 5 мм указывает на деформацию).
   • Проверьте уровень установки двигателя и КПП – перекос силового агрегата влияет на нагрузку гусениц.
3. Диагностика механизмов натяжения и амортизации:
   • Проконтролируйте работоспособность натяжных пружин и гидравлических домкратов (при наличии).
   • Оцените состояние балансирных подвесок и рессор на предмет поломок или проседания.

Таблица: Критические параметры для диагностики

Параметр	Норма для ДТ-75	Отклонение, указывающее на перекос
Разность длин гусениц (по внутренним звеньям)	Не более 1 звена на всю длину	≥ 2 звеньев
Разность натяжения (прогиб гусеницы под собственным весом)	30-40 мм	Разница ≥ 15 мм между левой/правой ветвями
Расстояние от края рамы до гусеницы (спереди и сзади)	Симметрично ±3 мм	Асимметрия ≥ 8 мм

Важно: Диагностику выполняйте на ровной площадке с очищенной от грязи ходовой частью. При выявлении отклонений проверьте крепления картеров бортовых передач и состояние шлицевых соединений валов – их износ часто вызывает перекос.

Пресс-инструмент для запрессовки пальцев и втулок

Данный инструмент применяется для восстановления шарнирных соединений гусеничных цепей трактора ДТ-75. Он обеспечивает запрессовку пальцев во втулки звеньев при сборке новых или ремонте изношенных гусениц. Качественная запрессовка напрямую влияет на ресурс гусеницы, предотвращая самопроизвольное разъединение элементов во время эксплуатации.

Конструктивно пресс представляет собой гидравлический домкрат с комплектом сменных насадок (матриц и пуансонов). Насадки подбираются под конкретные диаметры пальцев и втулок гусеницы ДТ-75. Силовое воздействие создаётся ручным насосом, передающим давление через гидроцилиндр на запрессовываемую пару, обеспечивая точное совмещение деталей без перекосов.

Технология применения

Процесс включает три этапа:

1. Подготовка: очистка посадочных поверхностей пальцев и втулок от загрязнений, смазка для снижения трения.
2. Запрессовка: установка звена на станину пресса, позиционирование насадок и плавное создание давления до полного входа пальца во втулку.
3. Контроль: проверка глубины посадки и отсутствия зазоров. Перекосы недопустимы – они приводят к ускоренному износу.

Ключевые требования к инструменту:

• Усилие прессования не менее 15-20 тонн
• Точное соответствие насадок размерам пальцев (Ø22 мм) и втулок ДТ-75
• Наличие ограничителя хода для предотвращения деформации деталей

Использование специализированного пресса исключает повреждение деталей ударными нагрузками (в отличие от кувалды) и гарантирует равномерное распределение усилия. Это критически важно для сохранения структуры металла и обеспечения расчётного натяга в соединении.

Ремонт лопнувшего звена гусеницы ДТ-75 сваркой

Перед началом работ заглушите двигатель трактора, установите его на упоры и стравите давление из гидросистемы. Тщательно очистите поврежденный участок гусеницы от грязи, масла и ржавчины металлической щеткой, уделяя особое внимание трещине и прилегающим зонам (минимум 50 мм вокруг). Обезжирьте поверхность растворителем.

Зафиксируйте звено струбцинами или прихватками, предотвращая смещение кромок при нагреве. Для ремонта используйте электроды с рутиловым покрытием (например, МР-3, АНО-4) диаметром 3-4 мм и сварочный аппарат постоянного тока. Настройте силу тока в пределах 100-130 А в зависимости от толщины металла.

Технология сварки

1. Разделка трещины: Пропилите трещину болгаркой на всю глубину (V-образная разделка под углом 60-70°).
2. Прихватка: Зафиксируйте края трещины 2-3 короткими прихваточными швами с шагом 5-7 см.
3. Прогрев: Нагрейте зону сварки газовой горелкой до 150-200°C (для снижения риска закалки).
4. Наплавка:
   • Ведите электрод короткой дугой поперек трещины
   • Наносите валики каскадом или "горкой"
   • Каждый слой очищайте от шлака молотком
5. Завершение: Накладывайте финишный валик с напуском 2-3 мм на основное звено.

Контроль качества	Последующие действия
Визуальный осмотр на отсутствие пор и подрезов Простукивание шва молотком (звонкий звук = нет скрытых дефектов)	Постепенное охлаждение шва под слоем песка или асбеста Зачистка наплывов болгаркой для свободного хода по роликам Ограничение нагрузки на гусеницу первые 10-15 часов работы

Важно: Данный ремонт считается временным решением. Сварное соединение уступает целому звену по усталостной прочности. Обязателен визуальный контроль шва перед каждой сменой и замена поврежденного звена при первой возможности.

Замена отдельных фрагментов гусеницы (секционный ремонт)

Секционный ремонт гусениц ДТ-75 позволяет заменять только поврежденные элементы (траки, пальцы, втулки, башмаки) без демонтажа всей цепи. Этот метод применяется при локальных дефектах: трещинах траков, износе шарниров отдельных звеньев, деформации или разрушении отдельных башмаков. Он экономически выгоден, так как сокращает затраты на новые комплектующие и время простоя техники.

Для выполнения работ требуется частичное снятие натяжения гусеницы, фиксация соседних секций и наличие специнструмента (натяжитель, съемник пальцев, пресс). Обязательно соблюдение техники безопасности: блокировка ходовой части, использование страховочных подпорок под раму трактора. Качество ремонта напрямую зависит от точности подбора взаимозаменяемых деталей и контроля геометрии звена после сборки.

Ключевые этапы замены

Подготовка и демонтаж:

• Очистка зоны ремонта от грязи.
• Ослабление натяжного устройства.
• Выпрессовка поврежденных пальцев съемником или гидропрессом.
• Извлечение дефектных траков, втулок или башмаков.

Монтаж и контроль:

1. Установка новых деталей строго по спецификации завода-изготовителя.
2. Запрессовка пальцев с соблюдением усилия (исключает самопроизвольное выпадение).
3. Проверка соосности отверстий и свободы вращения звеньев.
4. Восстановление натяжения гусеницы, пробная обкатка трактора на малой скорости.

Особенности при работе с цепью:

Пальцы и втулки	Заменяются только парами во избежание ускоренного износа.
Траки (звенья)	Требуют выравнивания с соседними секциями по плоскости скольжения.
Башмаки	Контроль затяжки крепежных болтов динамометрическим ключом.

Клепаные vs сварные звенья: ремонтопригодность

Клепаные звенья гусениц ДТ-75 состоят из отдельных траков, соединённых заклёпками. Это обеспечивает высокую ремонтопригодность: при износе или поломке можно демонтировать только повреждённый элемент. Заклёпки позволяют разобрать узел без разрушения конструкции, что упрощает замену втулок, пальцев или отдельных траков. Для ремонта требуется базовый набор инструментов (молоток, пробойник, пресс), доступный в большинстве хозяйств.

Сварные звенья представляют собой цельную конструкцию, где траки жёстко приварены к звеньям. Такое исполнение осложняет ремонт: при повреждении одного элемента необходимо менять всё звено целиком. Демонтаж изношенных втулок или пальцев требует газовой резки сварных швов и последующей повторной сварки, что увеличивает трудозатраты. Для восстановления работоспособности необходим профессиональный сварочный аппарат и квалифицированный персонал, что недоступно в полевых условиях.

Ключевые отличия при восстановлении

Критерий	Клепаные	Сварные
Замена трака	Выборочная замена	Замена всего звена
Восстановление пальцев/втулок	Выпрессовка на прессе	Резка сварных швов
Требуемое оборудование	Молоток, пробойник, пресс	Сварочный аппарат, резак
Сложность полевого ремонта	Низкая	Высокая

Хранение запасных гусениц ДТ-75: защита от коррозии

Гусеничные ленты ДТ-75 изготавливаются из высокопрочной стали, но при длительном хранении подвержены коррозии из-за воздействия влаги, перепадов температур и агрессивных сред. Необработанные поверхности быстро покрываются ржавчиной, что приводит к снижению прочности звеньев, ускоренному износу шарниров и сокращению общего ресурса.

Эффективная защита требует комплексного подхода, включая подготовку поверхности, нанесение консервационных материалов и соблюдение условий складирования. Пренебрежение этими мерами провоцирует образование глубокой коррозии, которая может сделать гусеницы непригодными для установки без дорогостоящей реставрации.

Методы консервации

• Очистка: Тщательная мойка для удаления грязи, солей и технических жидкостей с последующей просушкой
• Нанесение защитных составов:
  • Пушечная смазка или Литол-24 для шарнирных соединений
  • Ингибированные масла (например, ПВК) для открытых поверхностей
  • Восковые или битумные антикоры для долгосрочного хранения
• Упаковка: Обертывание промасленной бумагой или использование герметичных пакетов с силикагелем

Условия хранения

Фактор	Рекомендации	Последствия нарушения
Помещение	Крытые вентилируемые склады с влажностью до 60%	Ускоренная коррозия при контакте с осадками
Укладка	На деревянные поддоны без контакта с бетоном/землей	Электрокоррозия и капиллярное увлажнение
Интервалы обслуживания	Ревизия и обновление покрытия каждые 6 месяцев	Растрескивание защитного слоя, точечная коррозия

Важно: Запрещается хранить гусеницы рядом с химикатами, кислотами или удобрениями. Перед монтажом консервационную смазку удаляют растворителем, а шарниры дополнительно смазывают.

Оптимальное давление на грунт с учетом ширины ленты

Ширина гусеничной ленты напрямую влияет на давление, оказываемое трактором ДТ-75 на грунт. Это фундаментальный параметр, определяющий проходимость и минимизацию негативного воздействия на почву. Более широкая лента распределяет вес машины на большую площадь контакта, что закономерно снижает удельное давление.

Для базовых моделей ДТ-75 со стандартными лентами шириной 390 мм давление на грунт составляет около 0,047 МПа (0,48 кгс/см²). Однако сельскохозяйственные и лесохозяйственные модификации часто оснащаются расширенными лентами – 500 мм или даже 670 мм. Такое увеличение ширины позволяет значительно уменьшить удельное давление, что критически важно при работе на переувлажненных, рыхлых или песчаных грунтах.

Ключевые зависимости и значения

Оптимальное давление подбирается исходя из типа почвы и конкретных задач:

• Тяжелые глинистые/переувлажненные грунты: Требуют максимально широких лент (500-670 мм). Давление снижается до 0,035-0,028 МПа, предотвращая глубокое погружение и буксование.
• Средние суглинки/обычная пашня: Оптимальны ленты 390-500 мм. Давление 0,04-0,035 МПа обеспечивает баланс между сцеплением и минимальным уплотнением пахотного слоя.
• Плотные/сухие грунты: Допустимо использование стандартных лент 390 мм. Давление ~0,047 МПа не вызывает критической деформации почвы.

Использование сменных уширителей ("башмаков") на стандартные траки – распространенный способ временного увеличения ширины ленты для снижения давления в сложных условиях без замены всей гусеницы.

Ширина ленты (мм)	Удельное давление (МПа)	Удельное давление (кгс/см²)	Рекомендуемые условия применения
390	~0.047	~0.48	Сухие плотные грунты, общие транспортные работы
500	~0.035	~0.36	Средние почвы, весенне-осенние полевые работы, снегозадержание
670	~0.028	~0.29	Переувлажненные, торфяные, песчаные грунты, лесное хозяйство

Последствия неправильного выбора: Слишком высокое давление (узкая лента на слабом грунте) ведет к глубокой колее, буксованию, повышенному расходу топлива и разрушению почвенной структуры. Чрезмерно низкое давление (очень широкая лента на твердом грунте) может ухудшить управляемость и увеличить сопротивление движению.

Оптимальный подбор ширины гусеницы – ключевой фактор эффективной и экологически бережной эксплуатации ДТ-75 в различных ландшафтно-климатических зонах.

Поведение гусениц ДТ-75 на мерзлых грунтах

Металлические гусеницы ДТ-75 демонстрируют специфичные характеристики при движении по промерзшим грунтам. Жесткая поверхность льда или смерзшейся земли существенно снижает коэффициент сцепления траков с основанием. Это приводит к выраженному проскальзыванию ведущих звёзд, особенно при старте, подъёме на склонах или резких манёврах. Управляемость трактора ухудшается из-за уменьшения бокового зацепа.

Повышенная твёрдость мерзлого грунта сокращает контактную площадь гусеничной ленты. Удельное давление на грунт возрастает, что в сочетании с вибрациями вызывает динамические ударные нагрузки на элементы ходовой части. Несмотря на снижение абразивного износа траков из-за отсутствия рыхлых частиц, многократные ударные воздействия на стыках ледяных глыб или каменистых включениях провоцируют деформации пальцев и втулок. Обледенение направляющих гребней усложняет центровку гусениц на катках.

Ключевые особенности эксплуатации

• Снижение тягового усилия на 15-25% из-за проскальзывания
• Повышенный риск бокового соскальзывания при работе на косогорах
• Ускоренный износ шарниров гусеничной цепи от ударных нагрузок
• Необходимость уменьшения рабочей скорости для снижения вибраций

Специфика эксплуатации в песках и суглинках

На песчаных грунтах гусеницы ДТ-75 сталкиваются с повышенным буксованием и снижением тягового усилия из-за низкой несущей способности рыхлого субстрата. Требуется снижение давления на грунт путём уменьшения нагрузки на навесное оборудование и применения гусениц с увеличенной шириной траков. Критически важен контроль натяжения гусеничной цепи – излишне ослабленная лента провоцирует сбросы при резких поворотах.

В суглинистых почвах основную сложность представляет адгезия влажной глины к металлическим тракам, приводящая к налипанию и резкому росту сопротивления качению. После дождя или в период распутицы неизбежно образование глубокой колеи с риском застревания. Необходимо систематически очищать звенья от налипшей массы во время остановок, а для улучшения сцепления предпочтительны траки с развитыми грунтозацепами.

Ключевые особенности и меры адаптации

• Оптимизация давления: Широкие гусеницы (до 500 мм) для песков, стандартные (390 мм) – для суглинков при умеренной влажности
• Борьба с адгезией: Установка скребков для самоочистки траков и применение антиадгезионных покрытий рабочей поверхности
• Управление нагрузкой: Снижение скорости движения на песках до 5-7 км/ч, на влажных суглинках – исключение резких разгонов/торможений

Параметр	Пески	Суглинки
Риск буксования	Очень высокий	Средний (высокий при увлажнении)
Основная проблема	Просадка траков	Налипание грязи
Профилактика износа	Усиленная очистка подвески от абразива	Контроль герметичности сальников

Эксплуатация в суглинках требует особого внимания к состоянию дренажных канавок на траках – их забивание глиной полностью нивелирует сцепные свойства. Для песчаных регионов критичен повышенный износ шарниров гусеничной цепи из-за абразивного воздействия частиц кварца, что сокращает межсервисный интервал.

Предотвращение наматывания глины на катки и звенья

Налипание грязи на гусеницы ДТ-75 вызывает дисбаланс ходовой части, увеличивает нагрузку на двигатель и ускоряет износ шарниров траков. Особенно критично это явление при работе на влажных глинистых грунтах, где грунт формирует плотные комья между катками и звеньями.

Для минимизации последствий применяются конструктивные решения и эксплуатационные меры. Ключевой принцип – обеспечение самоочистки гусениц при движении за счет динамических сил и геометрии элементов.

Основные методы борьбы

• Установка скребков-очистителей: Жёсткие пластины из износостойкой стали монтируются на раме трактора в зоне контакта с верхней ветвью гусеницы. Они сбивают крупные комья до их уплотнения.
• Применение грязеочистительных звёздочек: Специальные ролики с ребордами, установленные на поддерживающих катках, разрушают налипший грунт при прохождении через них гусеничной ленты.
• Использование траков с самоочищающимся профилем: Звенья с развитыми грунтозацепами и открытой геометрией промежутков между почвозацепами способствуют сбросу грязи под собственным весом и центробежной силой.

Эксплуатационные рекомендации:

1. Избегать длительной работы на одном месте в глубокой грязи.
2. Периодически давать трактору движение задним ходом на повышенной передаче – это способствует сбросу налипшей массы.
3. Контролировать натяжение гусеницы: излишне провисшая цепь сильнее пачкается.

Проблема от налипания	Способ предотвращения
Пробуксовка	Своевременная очистка скребками
Перегрузка трансмиссии	Применение грязеочистительных звёздочек
Ускоренный износ шарниров	Использование траков с улучшенной геометрией

Важно: Регулярная очистка гусениц водой или деревянным скребком после работы обязательна. Пренебрежение приводит к затвердеванию грязи и повреждению уплотнений катков.

Бренды-дублеры гусениц (Агромаш, ЧТЗ) и их совместимость

Гусеничные ленты для тракторов ДТ-75 выпускаются не только оригинальным производителем, но и рядом альтернативных заводов. Среди них выделяются российские компании Агромаш (г. Рубцовск) и Челябинский тракторный завод (ЧТЗ). Эти бренды предлагают аналоги гусениц, полностью соответствующие типоразмерам базовой модели.

Совместимость дублеров с ДТ-75 достигается за счет соблюдения ключевых параметров: шага звена (216 мм), ширины трака (390 мм), количества башмаков (43-47 шт.) и конструкции пальцев. Оба производителя гарантируют взаимозаменяемость с оригинальными гусеницами без доработок ходовой части трактора.

Ключевые особенности брендов

Параметр	Агромаш	ЧТЗ
Материал траков	Сталь 40Г2Л	Сталь 35ХГСА
Ресурс (средний)	2 500 моточасов	3 000 моточасов
Тип соединения	Разъемное (болтовое)	Цельносварное + разъемное
Специфика	Усиленные проушины	Двойная закалка пальцев

Общие рекомендации по установке:

• Проверять соответствие отверстий в звеньях диаметру цапф ведущих колес
• Контролировать длину пальцев (стандарт – 220±2 мм)
• Использовать только комплектные гайки с пружинными шайбами

Важно: При смешанном использовании оригинальных и дублирующих гусениц на одном тракторе возможен ускоренный износ из-за микродифференциации свойств металла. Для сельхозработ в стандартных условиях оба бренда показывают приемлемую надежность.

Сравнение российской и китайской гусеничной продукции

Российские гусеницы для ДТ-75, такие как модели от ЧТЗ или "РМ-Терекс", традиционно ценятся за адаптацию к сложным климатическим условиям и проверенную совместимость с оригинальной ходовой частью трактора. Они изготавливаются по ГОСТ, с акцентом на высокопрочную сталь и надежное соединение звеньев, что обеспечивает предсказуемую работу в экстремальных нагрузках при низких температурах.

Китайские аналоги, например от LiuGong или Shantui, привлекают заметно более низкой ценой (до 30-40% дешевле) и широкой доступностью на рынке. Однако их характеристики часто варьируются в зависимости от производителя: некоторые используют менее износостойкие сплавы или упрощенную технологию закалки, что может сокращать ресурс при интенсивной эксплуатации на абразивных грунтах.

Ключевые отличия по параметрам

• Ресурс: РФ: 2,500–3,500 моточасов / КНР: 1,800–2,500 часов (у эконом-сегмента)
• Совместимость: РФ: гарантированное соответствие заводским допускам / КНР: возможны отклонения в посадочных размерах
• Адаптация к холоду: РФ: сохранение гибкости при -40°C / КНР: риск растрескивания у недорогих моделей

Критерий	Российские гусеницы	Китайские гусеницы
Цена	Выше (от 120 000 руб./компл.)	Низкая (от 75 000 руб./компл.)
Реакция на перегрузки	Минимальная деформация	Риск растяжения/разрыва
Сервисная поддержка	Разветвленная сеть в РФ	Зависит от дистрибьютора

При выборе китайской продукции критически важно проверять сертификаты качества: топовые бренды (например, YTO) предлагают гусеницы с ресурсом, сопоставимым с российскими, но средний сегмент часто требует замены в 1.5 раза чаще. Отечественные изделия сохраняют преимущество в долговечности узлов трения – втулки и пальцы выдерживают на 15-20% больше циклов нагрузки.

Ценовой диапазон на новые гусеницы в сборе

Стоимость новых гусениц в сборе для трактора ДТ-75 варьируется в пределах 80 000 – 220 000 рублей за комплект (обе ветви). Такой разброс обусловлен различиями в материалах изготовления, производителях и конструктивных особенностях.

На цену напрямую влияет тип трака: стандартные стальные модели находятся в нижней части диапазона (80 000 – 130 000 руб.), тогда как усиленные варианты с дополнительными грунтозацепами или термообработкой стоят дороже (140 000 – 220 000 руб.). Региональная логистика и сезонный спрос также корректируют итоговую сумму.

Ключевые факторы ценообразования

• Бренд: Отечественные (Волгоградский, Челябинский ТЗ) – от 80 000 руб., европейские аналоги – до 220 000 руб.
• Ширина звена: Узкие (390 мм) дешевле широких (500 мм), применяемых на болотистых грунтах.
• Комплектация: Наличие втулок, пальцев и подшипников в сборке увеличивает стоимость на 15–25%.

Тип гусеницы	Ценовой диапазон (руб.)
Стандартная (Россия)	80 000 – 130 000
Усиленная (Россия/Беларусь)	110 000 – 170 000
Импортная (Европа/Китай)	150 000 – 220 000

Важно: Указанные цены актуальны для 2023–2024 гг. и могут не включать доставку или монтаж. Рекомендуется проверять совместимость конкретной модификации с вашим трактором перед покупкой.

Критерии выбора между новой и б/у гусеницей для ДТ-75

Основной компромисс лежит между первоначальными затратами и ожидаемым ресурсом/надежностью. Новая гусеница гарантирует максимальную долговечность и предсказуемость работы, но требует значительных инвестиций. Б/У вариант привлекает низкой ценой, однако несет риски скрытых дефектов и существенно меньшего остаточного ресурса, сильно зависящего от предыдущей эксплуатации.

Ключевым при выборе б/у гусеницы является тщательная оценка ее фактического состояния. Необходимо визуально и инструментально проверять степень износа пальцев, втулок (бочонков), траков, беговых дорожек и состояние шарниров. Важно учитывать условия, в которых работал трактор ранее (грунты, нагрузки) – агрессивная среда резко сокращает ресурс.

Основные критерии для принятия решения

При выборе между новой и б/у гусеницей для ДТ-75 необходимо оценить несколько ключевых аспектов:

• Бюджет: Наличие средств на момент покупки. Б/У гусеница может быть в 2-4 раза дешевле новой.
• Планируемый срок службы: Как долго трактор будет эксплуатироваться до следующего ремонта/замены гусениц? Новая прослужит значительно дольше.
• Интенсивность и условия работы:
  • Для тяжелых, постоянных работ (высокие нагрузки, абразивные грунты, болото) надежнее новая или качественно восстановленная гусеница.
  • Для сезонных, неинтенсивных работ или как временное решение подойдет б/У в хорошем состоянии.
• Наличие времени и возможности для ремонта: Б/У гусеница может потребовать замены отдельных пальцев, траков или втулок сразу после покупки или в ближайшее время.
• Доступность качественного б/У: Возможность найти и объективно оценить состояние конкретной б/У гусеницы у проверенного поставщика.

Сравнение характеристик:

Критерий	Новая гусеница	Б/У гусеница
Стоимость	Высокая	Низкая (в 2-4 раза ниже новой)
Ожидаемый ресурс	Максимальный (100% от паспортного)	Непредсказуем, зависит от износа (может быть 10-50% от нового)
Надежность	Высокая, гарантированная производителем	Низкая, высокий риск обрыва, выпадения пальцев, ускоренного износа смежных узлов
Риск скрытых дефектов	Минимальный	Высокий (трещины, неравномерный износ)
Влияние на другие узлы	Минимальный износ ведущих колес, опорных катков	Ускоренный износ ведущих колес и катков из-за несоответствия шага и профиля

Важно: Восстановленные гусеницы (после перепрессовки пальцев и втулок) занимают промежуточное положение по цене и ресурсу между новыми и б/У, но их качество сильно зависит от уровня восстановителя.

Техника безопасности при работе с гусеничными цепями

Обслуживание гусеничных цепей трактора ДТ-75 требует строгого соблюдения мер предосторожности из-за большого веса компонентов и высокого напряжения в системе. Перед началом работ заглушите двигатель, зафиксируйте трактор противооткатными башмаками и снимите напряжение с аккумулятора для исключения случайного запуска.

Используйте только исправный специализированный инструмент: домкраты грузоподъемностью не менее 10 тонн, монтажные ломики с защитными вставками и стяжные болты для гусеничных звеньев. Запрещается подкладывать под трактор случайные предметы или применять кувалды без направляющих насадок – это может привести к разрушению цепей или травмам от разлетающихся осколков.

Ключевые правила при обслуживании

Натяжение гусеницы регулируйте только на вывешенном тракторе с помощью штатных механизмов. Избегайте чрезмерного усилия – допустимое провисание средней ветви цепи составляет 30-40 мм. Контролируйте положение пальцев и втулок: выступающие элементы создают риск защемления одежды.

1. При демонтаже:
   • Разделяйте звенья стяжными болтами, а не ударными методами
   • Перемещайте секции цепей лебедкой, не переносите вручную
2. При монтаже:
   • Следите за совпадением отверстий пальцев и звеньев
   • Запрещено корректировать положение цепи ногами

Опасный фактор	Мера защиты
Защемление конечностей	Работа в перчатках с усиленным тылом, запрет на ношение свободной одежды
Падение цепи	Использование страховочных строп при подъеме
Острые кромки	Зачистка заусенцев перед монтажом

При обнаружении трещин в звеньях или износе пальцев свыше 5% немедленно прекратите работы. Поврежденные цепи склонны к внезапному разрушению под нагрузкой. После завершения операций уберите инструмент, проверьте отсутствие посторонних предметов в гусеничном обводе и произведите пробный запуск только после сигнала всем участникам работ об отходе на безопасное расстояние.

Утилизация изношенных металлических гусениц

Изношенные гусеницы ДТ-75 представляют серьёзную экологическую проблему из-за масштабов накопления и состава материалов. Неконтролируемое складирование приводит к загрязнению почв тяжёлыми металлами и нефтепродуктами, а их полное разложение занимает десятилетия.

Основной метод переработки – механическая сепарация с последующей отправкой металлолома на переплавку. Гусеницы дробятся на фрагменты, магнитные сепараторы выделяют стальные звенья, а резиновые элементы направляются на специализированные предприятия для вторичного использования.

Ключевые направления утилизации

• Переплавка металла: Стальные траки и пальцы используются в металлургии как сырьё для новых изделий.
• Рециклинг резины: Изношенные резинометаллические шарниры перерабатываются в крошку для покрытий или топливо.
• Повторное применение: Целые звенья с остаточным ресурсом применяются для ремонта техники или изготовления ограждений.

Метод утилизации	Выходное сырьё	Эффективность
Дробление + магнитная сепарация	Стальной лом, резиновая крошка	До 95% металла
Резка газопламенным способом	Кусковой металлолом	Требует ручного труда

Важно: Приём лома осуществляется только лицензированными компаниями, предоставляющими документы об экобезопасной переработке. Несанкционированная утилизация влечёт административную ответственность.

Модернизация резинометаллическими траками

Замена штатных металлических траков на резинометаллические (РМГ) для гусениц ДТ-75 направлена на снижение разрушительного воздействия на дорожные покрытия и грунты. Такая модернизация позволяет эксплуатировать трактор в городской среде, на асфальтированных территориях и объектах с жесткими требованиями к сохранности покрытий без нанесения ущерба.

Резиновая прослойка в РМГ гасит вибрации и уменьшает шумность работы гусениц на 30-40% по сравнению с цельнометаллическими аналогами. Это повышает комфорт оператора и снижает негативное воздействие на окружающую среду, что особенно важно при работе вблизи жилых зон или природоохранных территорий.

Ключевые преимущества и особенности

Основные достоинства резинометаллических гусениц:

• Защита покрытий: Исключение царапин и вмятин на асфальте, бетоне, плитке
• Снижение вибраций: Улучшение условий труда оператора и сохранность навесного оборудования
• Повышенный ресурс: Резиновые элементы поглощают ударные нагрузки, уменьшая износ шарниров
• Улучшенное сцепление: На твердых поверхностях и обледенелых участках

Ограничения применения:

1. Снижение проходимости в глубокой грязи и заболоченных грунтах
2. Опасность повреждения резины острыми камнями или арматурой
3. Требовательность к соблюдению натяжения гусеницы
4. Высокая стоимость комплекта (на 40-60% дороже металлических)

Параметр сравнения	Металлические траки	РМГ
Давление на грунт	0.45-0.5 кгс/см²	0.35-0.4 кгс/см²
Уровень шума	85-90 дБ	60-65 дБ
Ресурс на асфальте	800-1 000 моточасов	1 500-2 000 моточасов

Монтаж резинометаллических траков требует замены ведущих звездочек на модифицированные версии с уменьшенным числом зубьев (как правило, 37 вместо 41) для сохранения шага гусеницы. Обязательна установка дополнительных поддерживающих роликов для предотвращения бокового смещения ленты.

Список источников

При подготовке материалов о гусеницах трактора ДТ-75 использовались специализированные технические и исторические источники.

Ниже представлен перечень ключевых документов и публикаций для изучения данной темы.

Основные материалы

• Официальное руководство по эксплуатации трактора ДТ-75 (ВгТЗ)
• ГОСТ 30745-2001 "Цепи гусеничные тракторные"
• Технический каталог запасных частей ДТ-75 (Волгоградский тракторный завод)
• Учебное пособие "Конструкция тракторов" (МГАУ им. В.П. Горячкина)
• Монография "История отечественного тракторостроения" (изд. МГТУ "МАМИ")
• Сборник статей "Ремонт гусеничных движителей сельхозтехники" (Колос, 1987)
• Патентные документы на гусеничные цепи ДТ-75 (ФИПС)
• Производственные стандарты ВгТЗ по сборочным единицам ходовой части
• Архивные технические отчеты испытательных полигонов тракторных заводов

Видео: натягивать гусеницу ДТ 75


• Продуктивнее матрикс - подкатной домкрат распределит нагрузку

• Dunlop SP Touring T1 - реальные отзывы пользователей

• Как самому заменить ремень ГРМ на Оке
