Инструмент для замены термостата Пежо-308 и способы работы
Статья обновлена: 18.08.2025
Неисправный термостат Пежо-308 приводит к критическим проблемам: перегрев двигателя или неэффективный прогрев салона. Своевременная замена предотвращает дорогостоящий ремонт силового агрегата и восстанавливает корректную работу системы охлаждения.
Самостоятельная замена термостата требует точного подбора инструментов и понимания технологии процесса. В статье подробно рассмотрены необходимые ключевые инструменты, а также два основных варианта демонтажа/установки узла с учетом особенностей конструкции разных модификаций двигателя.
Критические меры безопасности перед разборкой
Перед началом работ с системой охлаждения двигателя Пежо-308 полностью исключите риск ожогов и повреждений. Двигатель и охлаждающая жидкость должны остыть до температуры не выше 40°C. Попытка вскрыть систему под давлением или при высокой температуре приведёт к мгновенному выбросу кипящего антифриза.
Обязательно отсоедините отрицательную клемму аккумуляторной батареи. Это предотвратит короткое замыкание при случайном контакте инструментов с клеммами или токопроводящими элементами, а также исключит запуск вентиляторов радиатора при демонтаже.
Обязательные подготовительные действия
- Сброс давления в системе: После остывания двигателя аккуратно приоткройте крышку расширительного бачка, накрыв её плотной ветошью. Поворачивайте крышку не более чем на ¼ оборота до полного выравнивания давления.
- Защита кожи и глаз: Используйте химически стойкие перчатки и очки. Охлаждающая жидкость содержит токсичные этиленгликоли и коррозионные присадки.
- Организация рабочей зоны:
- Обеспечьте вентиляцию в гараже/боксе
- Поставьте ёмкость для слива антифриза (минимум 5 литров)
- Закрепите капот в открытом положении страховочной подпоркой
| Запрещённые действия | Причина риска |
| Демонтаж термостата на горячем двигателе | Ожоги 2-3 степени от пара/антифриза |
| Работа без перчаток/очков | Химические ожоги, поражение глаз |
| Использование неисправных домкратов | Травмы при падении двигателя |
Важно! Слитый антифриз немедленно поместите в герметичную тару с маркировкой. Утилизируйте через специализированные пункты приёма – слив в грунт или канализацию запрещён экологическим законодательством.
Перечень специализированного инструмента для замены
Замена термостата на Peugeot 308 требует точного подбора инструментов из-за ограниченного пространства в подкапотной зоне. Использование неподходящего оборудования может привести к повреждению пластиковых креплений или удлинению времени работ.
Специализированный инструмент обеспечивает безопасный демонтаж хрупких компонентов системы охлаждения и корректную установку нового узла. Ниже приведен обязательный набор для эффективного выполнения задачи.
Основные инструменты
| Инструмент | Назначение | Рекомендуемые параметры |
|---|---|---|
| Торцевые головки | Откручивание болтов крепления термостата и кожуха ГРМ | 8 мм, 10 мм (с гибким карданом) |
| Ключ Torx T30 | Демонтаж креплений патрубков и кронштейнов | С короткой рукоятью |
| Съемник хомутов | Безопасное снятие пружинных и пластиковых хомутов | Узкогубый тип |
| Щипцы для шлангов | Аккуратное отсоединение патрубков от термостата | С нейлоновыми накладками |
| Динамометрический ключ | Затяжка болтов с соблюдением момента | Диапазон 5-25 Н·м |
Дополнительно потребуются:
- Пластиковый монтажный клин для демонтажа патрубков
- Емкость для слива ОЖ (минимум 5 литров)
- Фонарь с магнитным креплением для подсветки зоны работ
Набор ключей и головок для доступа к термостату
Демонтаж термостата на Peugeot 308 требует точного подбора инструментов из-за ограниченного пространства в подкапотной зоне. Без специализированных головок и удлинителей доступ к крепежным элементам часто оказывается невозможным, особенно на компактных моторах типа PureTech или HDi.
Конкретный набор зависит от поколения авто и типа двигателя, но базовый комплект остается универсальным. Ключевое значение имеют размеры головок, так как болты термостатного узла и кронштейнов могут отличаться даже в рамках одной модели.
Обязательный инструментарий
| Инструмент | Назначение | Рекомендуемые размеры |
|---|---|---|
| Трещоточная рукоятка | Базовый инструмент для головок | 1/4" или 3/8" |
| Удлинители | Доступ к глубоко расположенным болтам | 50 мм, 100 мм, 150 мм |
| Шарнирный кардан | Работа под углом | 3/8" переходник |
| Шестигранные головки | Крепеж термостата и кожуха | 8 мм, 10 мм, 13 мм |
| Торцовый ключ-трещотка | Для стесненных условий | низкопрофильный 3/8" |
Дополнительные приспособления:
- Съемник хомутов – для аккуратного демонтажа патрубков без повреждений
- Плоскогубцы с длинными губками – фиксация пластиковых клипс
- Емкость 5-7 л – для слива охлаждающей жидкости
При работе с двигателями EP6/CDTM критично наличие головки на 10 мм с тонкими стенками – стандартный инструмент не помещается между блоком и кронштейном. Для дизельных DV6 потребуется переходник с 1/2" на 3/8" для усиленного момента затяжки.
Средства защиты от пролива охлаждающей жидкости
При замене термостата на Peugeot 308 неизбежны манипуляции с патрубками системы охлаждения, что создаёт риск разлива токсичного антифриза. Пролитая жидкость повреждает лакокрасочное покрытие, резиновые элементы подкапотного пространства и загрязняет окружающие узлы.
Минимизировать последствия и упростить уборку помогают специализированные средства защиты. Их применение сокращает время обслуживания и предотвращает коррозию металлических деталей двигателя при контакте с агрессивным составом охлаждающей жидкости.
Основные методы сдерживания проливов
- Абсорбирующие подушки/салфетки – размещаются под патрубками и блоком термостата. Мгновенно впитывают жидкость, предотвращая растекание. Одноразовые варианты требуют замены после насыщения.
- Съёмные пластиковые экраны – жёсткие или гибкие панели, устанавливаемые вертикально между термостатом и генератором/АКБ. Фиксируются стяжками или крючками, создавая физический барьер.
- Перчатки с бортиками – полимерные ёмкости с эластичным краем, надеваемые на штуцеры термостата при отсоединении патрубков. Удерживают вытекающий антифриз внутри объёма перчатки.
Дополнительные меры предосторожности: Использование прозрачных пакетов для временного размещения отсоединённых патрубков, а также установка хомутов на концы шлангов перед демонтажем термостата для блокировки остаточной жидкости.
Демонтаж мешающих элементов подкапотного пространства
Перед доступом к термостату на Peugeot 308 требуется удалить несколько компонентов, перекрывающих путь к корпусу термостата. На первом этапе отсоедините клеммы аккумулятора, соблюдая последовательность: сначала отрицательную (-), затем положительную (+). Это исключит риск короткого замыкания при работе с электрическими разъемами в подкапотном пространстве.
Следующим шагом демонтируйте воздушный фильтр в сборе с корпусом. Ослабьте хомуты воздуховода, открутите крепежные болты/гайки основания короба (обычно 10 мм ключом), отсоедините разъем датчика массового расхода воздуха (ДМРВ) и снимите узел целиком. Параллельно уберите декоративную пластиковую накладку двигателя, если она установлена – подденьте ее по периметру отверткой с широким жалом, приподнимая крепежные защелки.
Работа с системой охлаждения и навесным оборудованием
Для обеспечения свободного манипулирования инструментами выполните:
- Слив охлаждающей жидкости: Подставьте емкость под сливную пробку радиатора (нижняя часть) или термостата. Открутите пробку, дождитесь полного стока тосола/антифриза. Не допускайте пролива жидкости на приводные ремни!
- Демонтаж патрубков: Ослабьте хомуты (отверткой или ключом 7 мм) на нижнем и верхнем патрубках термостата. Аккуратно снимите шланги, избегая деформации.
- Снятие генератора (при необходимости): На некоторых модификациях 308 (особенно с двигателями EP6) генератор мешает доступу. Ослабьте натяжной ролик привода вспомогательных агрегатов (ключ 13-15 мм), снимите ремень. Открутите крепление генератора (болты 13-16 мм), отсоедините силовой разъем и выведите узел в сторону.
Важно: Маркируйте или фотографируйте положение разъемов и шлангов перед отсоединением – это упростит сборку. При демонтаже генератора используйте страховочные крюки или стропы, чтобы исключить нагрузку на проводку.
Снятие воздухозаборных патрубков около термостата
Отсоедините хомуты крепления патрубков системы охлаждения. Используйте плоскогубцы с узкими губками или специальные клещи для пружинных хомутов. При работе с винтовыми хомутами потребуется крестовая отвертка или шуруповерт. Зафиксируйте положение хомутов на патрубках, чтобы не потерять их при демонтаже.
Аккуратно снимите патрубки с штуцеров термостата и смежных узлов. Прикипевшие соединения обработайте WD-40 за 10-15 минут до демонтажа. Не применяйте излишнюю силу – резиновые элементы легко повредить. Проверьте состояние патрубков: трещины, потертости или разрывы требуют замены.
Последовательность демонтажа
- Освободите пространство вокруг термостата – снимите декоративный кожух двигателя при необходимости
- Определите тип хомутов:
- Пружинные – сжимайте усики плоскогубцами
- Винтовые – ослабьте крепеж отверткой
- Проворачивайте патрубок на штуцере для разрушения коррозионного слоя
- Демонтируйте сначала верхний патрубок, затем нижний
| Тип патрубка | Особенности снятия |
|---|---|
| Верхний (от радиатора) | Часто фиксируется пластиковым кронштейном – отщелкните крепление |
| Нижний (к водяному насосу) | Требует подъема автомобиля на подъемнике/эстакаде |
Отсоединение электрических контактов датчиков
Перед началом работ обесточьте бортовую сеть автомобиля, сняв клемму «минус» с аккумуляторной батареи. Убедитесь, что двигатель полностью остыл во избежание ожогов. Найдите расположение термостата и подходящих к нему датчиков температуры охлаждающей жидкости (обычно один или два разъема на корпусе узла).
Внимательно осмотрите коннекторы на предмет загрязнений или повреждений. Зафиксируйте положение проводов (можно сделать фото) для правильного подключения после замены. При наличии грясти аккуратно очистите контакты щеткой или сжатым воздухом до расстыковки.
Порядок действий
Для отсоединения разъемов выполните следующие шаги:
- Найдите пластиковый фиксатор на корпусе коннектора (может быть боковым или верхним).
- Прижмите фиксатор пальцем или тонкой отверткой (не прилагая чрезмерных усилий).
- Потяните корпус разъема вдоль оси штекера, не дергая за провода.
- При затрудненном снятии используйте плоскогубцы с мягкими губками, обхватывая только пластиковую часть.
Важные предостережения:
- Не вытягивайте коннектор за кабели – это повредит проводку.
- Избегайте контакта металлических частей инструментов с клеммами во избежание КЗ.
- Защитите отсоединенные разъемы от грязи (оберните чистой тканью или пленкой).
После снятия проверьте состояние контактов на окисление. Если обнаружены зеленые или белые отложения, обработайте их специальным очистителем электроразъемов перед обратной установкой.
Правильный слив охлаждающей жидкости из системы
Убедитесь, что двигатель полностью остыл – работа с горячей охлаждающей жидкостью опасна из-за высокого давления и температуры в системе. Поставьте автомобиль на ровную поверхность и подготовьте емкость для слива объемом не менее 5 литров, защитные перчатки и очки.
Найдите сливную пробку радиатора (обычно пластиковая, расположена в нижнем бачке радиатора со стороны водителя) и пробку на блоке цилиндров (металлическая, находится на двигателе ближе к коробке передач). Подставьте емкость под сливные точки.
Последовательность слива
- Откройте расширительный бачок для сброса давления.
- Аккуратно открутите сливную пробку радиатора ключом или рукой (осторожно – возможен резкий поток жидкости).
- После стока основной массы жидкости открутите пробку слива на блоке цилиндров (ключ на 8-10 мм) для полного опорожнения рубашки охлаждения двигателя.
- Дождитесь полного вытекания ОЖ из обеих точек. Для ускорения можно снять нижний патрубок радиатора.
- Зачистите резьбу пробок от грязи, замените уплотнительные кольца при повреждении.
- Надежно закрутите пробки после завершения слива.
Ключевые моменты
- Контроль чистоты: Накройте сливные отверстия чистой ветошью после слива во избежание попадания мусора.
- Утилизация: Собранную жидкость сдайте в спецпункт – она токсична и содержит этиленгликоль.
- Замена патрубков: Осмотрите патрубки системы на трещины и разрывы – это оптимальный момент для их замены.
| Элемент | Тип пробки/крепления | Инструмент |
| Пробка радиатора | Пластиковый фиксатор | Рука/плоскогубцы |
| Пробка БЦ | Болт под шестигранник | Ключ 8-10 мм |
| Нижний патрубок радиатора | Хомут червячный/пружинный | Отвертка/пассатижи |
Не используйте грубую силу при откручивании пластиковых пробок – при повреждении потребуется замена радиатора. Если пробки «прикипели», обработайте резьбу проникающей смазкой за 10-15 минут до демонтажа.
Удаление защитных кожухов двигателя (если требуется)
Защитные кожухи (пластиковые или композитные панели под двигателем и иногда сверху) часто ограничивают доступ к узлам, включая термостат. Их демонтаж обязателен, если они перекрывают зону работы или точки крепления термостата/патрубков.
Перед снятием убедитесь в наличии необходимого инструмента и подготовьте место для аккуратного складирования снятых элементов, чтобы избежать повреждений или потери крепежа.
Процедура демонтажа
Основные шаги:
- Определите тип крепления: Чаще всего используются:
- Пластиковые клипсы (трещотки) - поддеваются плоской отверткой или специальным съемником.
- Винты Torx (обычно T20, T25, T30) или шестигранники (H8, H10).
- Комбинация винтов и пластиковых пистонов (выталкиваются по центру).
- Открутите крепеж:
- Используйте соответствующие биты для шуруповерта/трещотки или ручной инструмент.
- Для клипс: аккуратно подденьте центральный штырек плоской отверткой на 2-3 мм, затем вытащите всю клипсу пальцами или съемником.
- Снимите кожух:
- После удаления всех элементов крепления осторожно потяните панель вниз/в сторону.
- Обратите внимание на возможные направляющие или язычки по краям – кожух может сниматься с небольшим смещением.
- Проверьте, не мешают ли жгуты проводов или шланги – при необходимости осторожно отведите их в сторону.
- Уберите кожух в сторону: Поместите его так, чтобы он не мешал работе и не был поврежден.
Важные замечания:
- Не прилагайте чрезмерных усилий – если кожух не снимается, проверьте наличие скрытых креплений или неоткрученных винтов.
- Сорванные пластиковые клипсы или поврежденные пистоны подлежат замене – заранее подготовьте ремкомплект.
- При установке кожуха обратно четко совместите все крепежные отверстия и язычки, затягивайте винты равномерно без перекоса.
Ослабление крепежных хомутов патрубков термостата
Перед снятием термостата необходимо ослабить крепежные хомуты, фиксирующие подводящий и отводящий патрубки системы охлаждения. Обычно на Peugeot 308 используются пластиковые хомуты стяжного типа с винтовым механизмом, требующие специального инструмента для аккуратного ослабления.
Убедитесь, что двигатель остыл во избежание ожогов горячим антифризом. Подставьте емкость под место соединения патрубка с корпусом термостата – при демонтаже возможно небольшое подтекание жидкости. Расположитесь так, чтобы обеспечить удобный доступ к хомутам, часто расположенным в стесненных условиях моторного отсека.
Инструменты и последовательность действий
Для работы потребуются:
- Торцевая или накидная головка на 7 мм (чаще всего)
- Трещоточный ключ или удлинитель с воротком
- Плоскогубцы с узкими губками (если хомут затянут "ушами")
- Защитные очки и перчатки
Порядок ослабления:
- Определите тип хомута: Винтовые хомуты ослабляются вращением винта против часовой стрелки. Хомуты с "ушками" требуют сжатия концов плоскогубцами.
- Ослабьте винт хомута: Наденьте головку на 7 мм на винт хомута. Медленно вращайте ключ против часовой стрелки до появления свободного хода. Не выкручивайте винт полностью!
- Сдвиньте хомут: После ослабления винта сдвиньте хомут вдоль патрубка на 2-3 см от фланца корпуса термостата, освобождая место для отсоединения патрубка.
- Повторите для всех хомутов: Выполните операции для каждого патрубка, подключенного к корпусу термостата (обычно 2-3 штуки).
Важно: Не прилагайте чрезмерных усилий при откручивании пластиковых хомутов – они легко ломаются. Если хомут "прикипел", аккуратно обработайте соединение проникающей смазкой WD-40 и дайте ей подействовать несколько минут перед повторной попыткой.

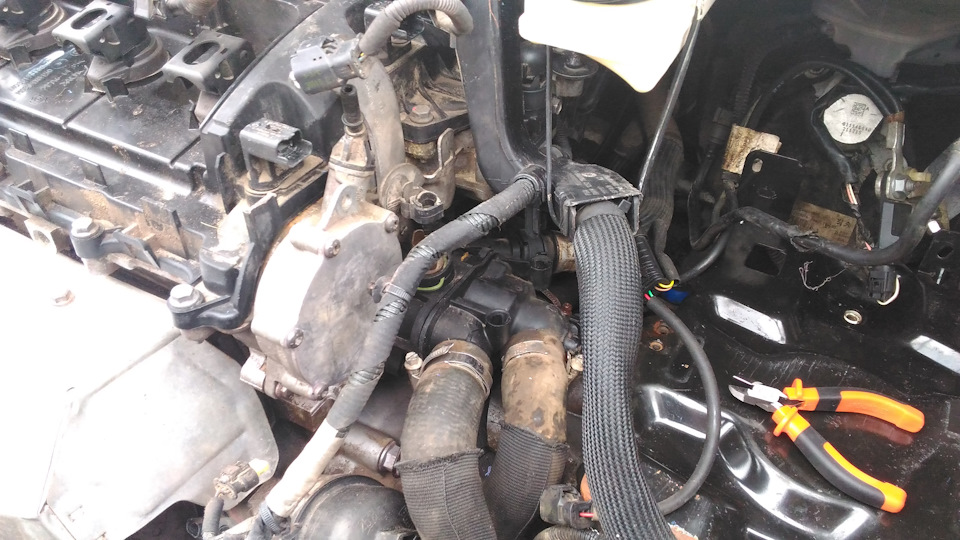

Извлечение корпуса термостата: ключевые этапы
Полностью остудите двигатель и снимите минусовую клемму с аккумулятора для обесточивания системы. Демонтируйте воздушный фильтр в сборе с корпусом для беспрепятственного доступа к термостату, расположенному возле головки блока цилиндров.
Аккуратно отсоедините электрический разъем датчика температуры и шланги охлаждающей жидкости, используя плоскогубцы для хомутов. Подготовьте емкость для слива ОЖ (около 1-2 литров), сняв нижний патрубок первым для минимизации потерь.
Последовательность демонтажа
- Очистите посадочное место от грязи щеткой для предотвращения попадания мусора в систему
- Выкрутите крепежные болты (обычно 3-4 шт.) ключом на 10 мм или Torx T30 в зависимости от модификации
- Аккуратно расшатайте корпус извлекая его вместе с термостатом, не повреждая привалочную плоскость
- Извлеките старое уплотнительное кольцо из паза на блоке двигателя
- Проверьте состояние посадочной поверхности на предмет коррозии или деформации
Сразу установите новый термостат с заводским уплотнением во избежание подсоса воздуха. При сборке соблюдайте момент затяжки болтов 8-10 Н·м во избежание срыва резьбы в алюминиевом ГБЦ.
Разборка термокорпуса для доступа к клапану
После демонтажа термокорпуса с двигателя переходим к его разборке для извлечения неисправного термостата. Работу выполняйте на чистой ровной поверхности, избегая попадания грязи внутрь детали. Подготовьте ёмкость для слива остатков охлаждающей жидкости из корпуса.
Очистите наружные поверхности корпуса ветошью от налипшего мусора и следов старого герметика. Визуально определите расположение крепежных элементов и стыковочных швов. Для фиксации половинок корпуса обычно применяются защёлки или винты, тип крепления зависит от конкретной модификации.
Последовательность разборки
- Открутите крепежные винты (если присутствуют) с помощью крестообразной отвертки соответствующего размера. При наличии пластиковых защёлок – аккуратно отожмите их плоской отвёрткой.
- Разделите корпус на две половины, прилагая равномерное усилие. Избегайте перекосов и резких движений – пластиковые элементы хрупкие.
- Извлеките термоэлемент вместе с уплотнительным кольцом. При закисании клапана слегка пошатайте термостат из стороны в сторону, не повреждая посадочное гнездо.
- Снимите старые прокладки с обеих частей корпуса, полностью удаляя остатки резины и герметика металлическим скребком.
Важно: Маркируйте половинки корпуса при разделении (например, меткой "Верх/Низ"), чтобы избежать ошибок при сборке. Проверьте внутренние каналы на наличие известковых отложений – при сильном загрязнении потребуется промывка водой под давлением.
| Проблема | Решение |
|---|---|
| Прикипание термостата | Обработать периметр клапана WD-40, выждать 10 минут |
| Сломанные защёлки | Использовать термостойкий клей при сборке |
| Трещины в корпусе | Замена всего термоблока в сборе |
Перед установкой нового термостата тщательно протрите посадочные плоскости безворсовой тканью. Убедитесь, что пазы под уплотнители полностью очищены от старых остатков – это критично для герметичности системы охлаждения.
Идентификация признаков неисправности термостата
Некорректная работа термостата напрямую влияет на температурный режим двигателя Пежо-308. Постоянное переохлаждение или перегрев силового агрегата провоцируют ускоренный износ деталей, повышение расхода топлива и риск серьезных поломок. Своевременное выявление симптомов позволяет избежать дорогостоящего ремонта.
Основные индикаторы неисправности проявляются в поведении указателя температуры на приборной панели и сопутствующих системах автомобиля. Нарушение циркуляции охлаждающей жидкости из-за заклинившего клапана термостата создает характерные признаки, которые легко диагностируются при движении.
Ключевые симптомы неисправности
Следующие признаки указывают на необходимость проверки термостата:
- Длительный прогрев двигателя в холодную погоду (стрелка температуры не достигает рабочего значения 90°C после 10-15 минут движения)
- Резкие скачки температуры охлаждающей жидкости от минимальных до критических показателей во время поездки
- Постоянный перегрев двигателя даже при исправном вентиляторе и достаточном уровне антифриза
- Холодный нижний патрубок радиатора после выхода мотора на рабочую температуру (при заклинившем в закрытом положении термостате)
- Снижение эффективности отопителя салона (печка дует холодным воздухом при прогретом двигателе)
- Увеличенный расход топлива и потеря динамики разгона из-за работы мотора в неоптимальном температурном режиме
Важно: Часть симптомов (например, перегрев) может быть вызвана другими неисправностями системы охлаждения. Точная диагностика включает проверку термостата в кипящей воде для наблюдения за ходом клапана.
Сравнение оригинального и аналогового термостата
Оригинальные термостаты для Peugeot 308 производятся по спецификациям концерна Stellantis, что гарантирует полное соответствие заводским параметрам: точную температуру открытия (обычно 89-92°C), герметичность соединений и стабильную работу в экстремальных режимах. Их конструкция учитывает особенности системы охлаждения конкретных двигателей серии EB/EP, включая расположение патрубков и чувствительного элемента.
Аналоги от сторонних производителей (Hella, Wahler, Gates, Febi) часто предлагают более доступную цену – в 1.5-3 раза ниже оригинальных. При этом качественные дубликаты могут демонстрировать сопоставимую эффективность в штатных условиях эксплуатации, но риски варьируются в зависимости от бренда: от незначительных отклонений в калибровке до критичных дефектов корпуса.
Ключевые отличия
| Критерий | Оригинал (Peugeot) | Аналог |
| Материал корпуса | Композитные полимеры с армированием | Часто простой пластик или алюминий |
| Ресурс | 120-150 тыс. км | 50-100 тыс. км (зависит от бренда) |
| Гарантия совместимости | 100% соответствие ECU | Риск ошибок P0597/P0128 |
| Термовоск | Прецизионный химический состав | Возможны колебания температуры открытия |
Риски выбора аналогов:
- Неполное открытие/закрытие клапана из-за неточной калибровки
- Разрушение пластиковых элементов при вибрации
- Течи через прокладку или корпус через 10-20 тыс. км
Когда аналог оправдан:
- При ограниченном бюджете и выборе проверенных брендов (например, Wahler)
- Для автомобилей с пробегом свыше 200 тыс. км
- Как временное решение перед продажей авто
Замена только термоэлемента без корпуса: плюсы и минусы
Основное преимущество замены исключительно термоэлемента (воскового узла) заключается в значительной экономии средств. Качественный термоэлемент стоит в 2-3 раза дешевле, чем термостат в сборе с новым корпусом, что делает такой ремонт привлекательным при ограниченном бюджете.
Процедура технически возможна на большинстве двигателей Пежо-308, так как термоэлемент является съемной деталью. Для работы потребуется лишь снять старый узел после демонтажа термостата и установить новый, используя имеющийся корпус при условии его целостности.
Плюсы замены термоэлемента
- Существенная экономия: стоимость детали в 2-3 раза ниже цены термостата в сборе
- Минимальный набор инструментов: достаточно базовых ключей и отверток
- Сохранение оригинального корпуса: заводской алюминиевый корпус часто превосходит новые по качеству
Минусы и риски
- Обязательная диагностика корпуса: микротрещины, коррозия или деформация фланца делают замену бессмысленной
- Сложность герметизации: старые уплотнения требуют замены, а риски протечек выше
- Ограниченный ресурс: дешевые термоэлементы часто служат меньше оригинальных комплектных термостатов
- Трудоемкость повторного доступа: при неудаче потребуется повторный демонтаж узла
| Критерий | Только термоэлемент | Термостат в сборе |
| Стоимость | 500-1500 руб. | 1500-4000 руб. |
| Гарантия герметичности | Низкая (зависит от состояния корпуса) | Высокая (новые уплотнения) |
| Трудоемкость | Выше (требуется разборка/очистка) | Ниже (установка готового узла) |
Решение о замене только термоэлемента оправдано исключительно при идеальном состоянии корпуса и применении качественной замены оригиналу. В 80% случаев, особенно при пробеге свыше 100 000 км, специалисты рекомендуют замену термостата в сборе для гарантированного результата.
Комплексная замена термостата вместе с корпусом
Замена термостата вместе с корпусом на Peugeot 308 является более надежным решением по сравнению с установкой только клапана. Этот подход полностью исключает риски протечек из-за микротрещин в старом пластиковом корпусе или повреждения его поверхности при демонтаже. Особенно актуален для автомобилей с пробегом свыше 100 000 км, где пластик становится хрупким.
Комплект включает термостат, интегрированный в новый алюминиевый или усиленный пластиковый корпус, прокладку и крепежные болты. Основное преимущество – гарантированная герметичность узла и отсутствие необходимости в подгонке деталей. Работы требуют больше времени и аккуратности из-за необходимости демонтажа смежных элементов.
Необходимые инструменты и материалы
- Набор торцевых головок (8-13 мм, удлинитель)
- Ключ для хомутов (или плоскогубцы)
- Отвертки (крестовая, плоская)
- Ёмкость для охлаждающей жидкости (5-7 л)
- Новый комплект термостата с корпусом (оригинал/аналог)
- Охлаждающая жидкоца типа GLACEOLYS RED
- Чистая ветошь
Ключевые этапы замены
- Слив ОЖ: Открыть кран радиатора, снять нижний патрубок.
- Демонтаж навесного оборудования: Снять воздушный фильтр, отсоединить датчики и патрубки.
- Откручивание корпуса: Ослабить 5-7 болтов крепления (момент затяжки 8-10 Нм).
- Очистка посадочной плоскости: Удаление остатков старой прокладки с блока цилиндров.
- Установка нового узла: Монтаж с новой прокладкой, последовательная затяжка болтов крест-накрест.
- Обратная сборка: Подключение патрубков, датчиков, заливка ОЖ, удаление воздушных пробок.
Сравнение вариантов замены
| Критерий | Замена клапана | Замена с корпусом |
| Стоимость комплекта | 1 500 - 3 000 руб. | 4 500 - 8 000 руб. |
| Риск протечек | Высокий (старый корпус) | Минимальный |
| Трудоемкость | Средняя | Высокая |
| Срок службы | До 2-3 лет | 5+ лет |
Важно: После запуска двигателя прогреть авто до срабатывания вентиляторов, проверить герметичность и уровень ОЖ. Использование термопасты на прокладке недопустимо – герметичность обеспечивается только чистотой поверхностей и правильным моментом затяжки.
Проверка посадки уплотнительных колец перед установкой
Перед монтажом новых уплотнительных колец термостата Пежо-308 тщательно осмотрите посадочные канавки на корпусе и крышке. Убедитесь в отсутствии задиров, коррозии или остатков старой смазки – даже незначительные дефекты спровоцируют течь. Очистите поверхности ветошью без ворса, используя спрей-очиститель тормозов или изопропиловый спирт для обезжиривания.
Проверьте соответствие размеров колец канавкам: элемент должен полностью утапливаться без выступания более чем на 0.5 мм над поверхностью. Приложите кольцо к канавке без смазки – правильная геометрия обеспечит плотное прилегание по всему периметру без перекосов. Отклонения свидетельствуют о несовместимости детали или деформации канавки.
Ключевые этапы контроля
- Тест на свободную укладку: Убедитесь, что кольцо ложится в канавку без усилий. Принудительное вдавливание указывает на ошибку в подборе размера.
- Проверка эластичности: Сожмите кольцо пальцами – после отпускания оно должно моментально восстановить первоначальную форму без остаточной деформации.
- Визуальный осмотр: Исключите микротрещины, вздутия или потерю цвета – признаки старения резины даже у новых комплектующих.
| Ошибка | Последствие | Метод выявления |
| Недостаточная глубина канавки | Выдавливание кольца при затяжке | Замер щупом или штангенциркулем |
| Заусенцы на кромках | Обрез кольца при установке | Протирка канавки микрофиброй – зацеп указывает на дефект |
| Пересушенная резина | Растрескивание в первые дни эксплуатации | Тест на растяжение (допустимо удлинение на 10-15% без разрывов) |
Важно: Смазывайте кольца только рекомендованным составом (силиконовая смазка DOT-CLS или аналог). Моторное масло или WD-40 разрушают резину! Наносите тонкий равномерный слой – избыток смазки выдавится в систему охлаждения.
После фиксации термостата в корпусе вручную проверните кольцо плоской отверткой на ¼ оборота – это гарантирует равномерное распределение смазки и исключит пережатие. Не допускайте скручивания уплотнителя при сборке – деформация создаст канал для протечки антифриза.
Особенности смазки резиновых уплотнений при монтаже
Смазка уплотнительных колец термостата Пежо-308 обязательна для предотвращения повреждений резины при установке. Сухой монтаж приводит к перекосу, закусыванию или разрыву уплотнения из-за высокого трения о посадочный паз корпуса.
Несмазанные кольца провоцируют течи антифриза даже после корректной затяжки. Микротрещины от деформации снижают герметичность, а прикипание резины к алюминиевому корпусу усложняет будущий демонтаж.
Критерии выбора и применения смазки
Типы рекомендованных материалов:
- Силиконовая смазка (Loctite 577, LIQUI MOLY Silicon-Fett) – оптимальна: химически нейтральна к резине, не растворяется в антифризе
- Специализированные составы для уплотнений систем охлаждения (Fel-Pro Cera Lube, Victor Reinz RSG)
- Временная альтернатива – капля антифриза (только при отсутствии смазки)
Запрещенные варианты:
- Масла моторные/трансмиссионные – разъедают резину
- Смазки на нефтяной основе (литол, солидол) – деформируют уплотнения
- WD-40, растворители – разрушают структуру резины
| Этап работ | Техника нанесения | Контроль качества |
|---|---|---|
| Подготовка | Очистка кольца и посадочной канавки от грязи | Отсутствие ворсинок, песчинок на резине |
| Нанесение | Равномерное распределение тонкого слоя пальцем по всей поверхности кольца | Блестящая, но не липкая поверхность |
| Установка | Вдавливание кольца без перекручивания | Полное вхождение в канавку без выступов |
Ключевые ошибки: избыток состава (выдавливание в охлаждающий контур), точечное нанесение, использование отверток для монтажа. После сборки обязательна проверка на отсутствие подтеканий при пробном запуске двигателя.
Очистка посадочной поверхности на двигателе
Тщательная очистка посадочного места термостата на блоке двигателя – критически важный этап замены. Остатки старой прокладки, масляные загрязнения, ржавчина или накипь нарушат герметичность соединения, что приведёт к утечке охлаждающей жидкости и повторному перегреву двигателя. Любые неровности или инородные частицы помешают новому термостату плотно прилегать, сводя на нет всю работу по замене.
Для эффективной очистки потребуются специальные инструменты и материалы. Работать необходимо аккуратно, чтобы не повредить алюминиевую поверхность блока цилиндров или пластиковый корпус нового термостата. Следует избегать агрессивных абразивов, способных оставить глубокие царапины, создающие каналы для протечек.
Инструменты и материалы для очистки
Используйте следующие средства:
- Скребок из пластика или дерева – для грубого удаления остатков прокладки.
- Металлический шпатель с затупленной кромкой – только при сильных загрязнениях, с предельной осторожностью.
- Наждачная бумага (зернистость P600-P800) или абразивная губка – для финишной шлифовки.
- Обезжириватель (уайт-спирит, бензин "Калоша", специальный автоочиститель).
- Чистые ветошь без ворса и щетка с мягкой щетиной.
Пошаговая процедура очистки
- Механически удалите крупные фрагменты старой прокладки скребком. Двигайтесь от центра к краям, не прилагая чрезмерных усилий.
- Обработайте поверхность обезжиривателем, используя ветошь или щетку. Дождитесь полного испарения состава.
- Аккуратно отшлифуйте место установки наждачной бумагой/губкой, удаляя микронеровности и следы коррозии. Избегайте круговых движений.
- Повторно обезжирьте поверхность. Убедитесь в отсутствии малейших загрязнений – она должна быть идеально гладкой и матовой.
- Протрите посадочное место чистой сухой ветошью непосредственно перед установкой нового термостата.
| Материал загрязнения | Рекомендуемый способ удаления |
|---|---|
| Остатки резиновой прокладки | Пластиковый скребок + обезжириватель |
| Ржавчина, накипь | Абразивная губка + шлифовка |
| Масло, тосол | Интенсивная промывка обезжиривателем |
| Сильные отложения | Аккуратное соскабливание тупым металлическим шпателем |
Установка нового термостата в правильной ориентации
Перед монтажом тщательно очистите посадочную поверхность на блоке двигателя и корпусе термостата от остатков старой прокладки, используя скребок или пластиковую лопатку. Убедитесь в отсутствии царапин или задиров на привалочных плоскостях, которые могут нарушить герметичность соединения.
Нанесите тонкий равномерный слой термостойкого герметика (например, Loctite 574) на новую прокладку или непосредственно на фланец термостата согласно инструкции производителя. Не допускайте излишков состава, особенно возле внутренних каналов.
Ключевые этапы ориентации
- Найдите маркировку "UP" (вверх) или стрелку на корпусе термостата – она должна быть направлена к крышке ГБЦ.
- Совместите патрубок термостата с верхним шлангом радиатора при предварительной примерке.
- Проверьте положение клапана: пружинный механизм всегда ориентирован внутрь двигателя к охлаждающей рубашке.
| Элемент | Контрольная точка |
|---|---|
| Корпус термостата | Фланец с отверстиями под болты должен плотно прилегать к блоку без перекосов |
| Штуцеры патрубков | Нижний отвод должен совпадать с контуром помпы, верхний – с магистралью радиатора |
Затягивайте крепежные болты крестообразно с моментом 8-10 Н·м, избегая перекоса корпуса. После установки дайте герметику полимеризоваться согласно техническим указаниям (обычно 1-2 часа) перед заливкой антифриза и запуском двигателя.
Затяжка крепежных болтов с требуемым моментом
Критически важно затягивать болты крепления термостата строго с моментом, указанным в технической документации Peugeot 308. Недостаточное усилие приведет к протечкам антифриза через прокладку, а чрезмерное – к деформации алюминиевого корпуса термостата или срыву резьбы в головке блока цилиндров.
Используйте динамометрический ключ с предустановленным значением. Затяжку выполняйте крест-накрест в 2-3 этапа (сначала 50% момента, затем 80%, финально – 100%). Это обеспечит равномерное прилегание прокладки и исключит перекосы корпуса.
Инструменты и параметры
Обязательный инструмент:
- Динамометрический ключ диапазоном 5-25 Н·м
- Головка на 10 мм (стандартный размер болтов термостата)
- Карданный шарнир или удлинитель для доступа к задним болтам
Ориентировочные моменты затяжки:
| Тип двигателя | Момент затяжки (Н·м) |
|---|---|
| 1.6 HDi | 9.5 ± 0.5 |
| 1.2 PureTech | 8.0 ± 0.5 |
| 1.6 VTi | 10.0 ± 0.5 |
Точные значения уточняйте в руководстве EP6CED/EP6FDT для вашего года выпуска. После затяжки визуально проверьте отсутствие зазоров между корпусом и ГБЦ.
Подключение шлангов системы охлаждения по схеме
Перед подключением сверьтесь со схемой в технической документации конкретной модели двигателя, так как расположение патрубков может отличаться. Очистите посадочные места на термостате и штуцерах от остатков старой охлаждающей жидкости и загрязнений.
Используйте новые хомуты во избежание протечек – старые могут потерять упругость. Убедитесь, что шланги не имеют трещин, расслоений или признаков размягчения от температуры.
Последовательность подключения
- Основной верхний шланг: соедините выход радиатора с верхним патрубком термостата.
- Шланг водяного насоса: присоедините к нижнему патрубку термостата и входу насоса.
- Патрубок дроссельного узла: подключите к малому штуцеру термостата (если предусмотрено конструкцией).
- Шланги отопителя:
- Подающий – от термостата к верхнему штуцеру радиатора печки
- Обратный – от нижнего штуцера печки к впускному коллектору или насосу
| Цвет метки | Шланг | Диаметр (мм) |
|---|---|---|
| Синий | Верхний радиаторный | 32 |
| Красный | К водяному насосу | 28 |
| Желтый | Подача отопителя | 16 |
После монтажа обязательно проверьте направление укладки шлангов – они не должны касаться элементов выпускной системы или подвижных деталей. Затяните хомуты моментом 1.5-2 Н·м, избегая перекоса и деформации патрубков.
Контроль фиксации всех хомутов после сборки
После установки нового термостата и обратной сборки патрубков системы охлаждения обязателен тщательный контроль фиксации всех хомутов. Неплотная затяжка или смещение крепежа приведет к утечке антифриза при запуске двигателя и росте давления в системе. Это чревато перегревом мотора, повреждением помпы и дорогостоящим ремонтом.
Проверка осуществляется визуально и тактильно: каждый хомут должен быть надёжно зафиксирован на патрубке без перекосов, а его винтовая часть – полностью затянута. Особое внимание уделите труднодоступным соединениям возле термостата, помпы и радиатора, где ошибки монтажа встречаются чаще всего.
Ключевые точки контроля
- Верхний и нижний патрубки радиатора: основные магистрали с крупными хомутами.
- Соединение термостата с корпусом помпы: критичная зона из-за вибраций.
- Штуцер дроссельного узла: часто ослабляется при демонтаже.
- Патрубок расширительного бачка: проверьте герметичность малого контура.
| Тип хомута | Способ контроля | Риски при дефекте |
|---|---|---|
| Винтовой (червячный) | Убедитесь, что винт закручен до упора без выступающей резьбы | Срыв резьбы, разгерметизация |
| Пружинный (Wire) | Проверка полного сжатия пружины и отсутствия деформации | Ослабление при вибрации |
После запуска двигателя прогрейте его до рабочей температуры и повторно осмотрите соединения под нагрузкой. Наличие капель антифриза, пара или следов подтекания у хомутов требует немедленной остановки мотора и перетяжки крепежа. Используйте динамометрический ключ при возможности – чрезмерное усилие повредит патрубки.
Наполнение системы свежей охлаждающей жидкостью
Перед заливкой убедитесь, что сливная пробка радиатора и термостат установлены плотно, а патрубки надёжно зафиксированы хомутами. Используйте только рекомендованный производителем тип охлаждающей жидкости, смешивание разных составов недопустимо.
Снимите крышку расширительного бачка и воронку для минимизации разливов. Заливайте жидкость медленно до отметки "MAX", избегая образования воздушных пробок. Дайте составу равномерно распределиться по магистралям в течение 2-3 минут перед запуском двигателя.
Порядок удаления воздушных пробок
- Запустите двигатель без закрытия крышки бачка
- Прогрейте мотор до включения вентилятора (90-95°C)
- Нажмите педаль газа до 2500 об/мин на 10 секунд
- Погазуйте 3-4 раза с интервалами (2000-3000 об/мин)
- Долейте жидкость до уровня при работающем двигателе
Контрольные операции после заправки:
- Проверьте герметичность соединений под давлением
- Убедитесь в стабильной работе печки салона
- Повторно прогрейте двигатель через 20 км пробега
- Сравните показания бортового датчика температуры с нормой
| Параметр | Нормальное значение |
| Уровень на холодном двигателе | Между MIN/MAX |
| Рабочая температура | 88-92°C |
| Давление в системе | 1.1-1.5 бар |
При появлении белого пара из выхлопной или перегреве немедленно заглушите мотор – это признаки остаточных воздушных пробок. Для полного удаления воздуха может потребоваться 2-3 цикла прогрева с последующей доливкой.
Руководство по выбору рекомендованных антифризов
После замены термостата на Peugeot 308 требуется обязательная замена охлаждающей жидкости. Использование неподходящего антифриза может привести к коррозии системы охлаждения, повреждению помпы и снижению эффективности теплообмена.
Производитель Peugeot устанавливает строгие требования к химическому составу антифризов для двигателей семейства PureTech и BlueHDi. Несоблюдение спецификаций влечет риск преждевременного износа деталей и аннулирования гарантии на силовой агрегат.
Критерии выбора
Основные параметры для подбора жидкости:
- Стандарт PSA B71 5110 – обязательное требование для моделей 2014 года и новее
- Соответствие классу G13 (гибридные технологии) или G12++ (органическая основа)
- Допуск к использованию с алюминиевыми компонентами и пластиковыми патрубками
| Рекомендованные продукты | Особенности | Цвет |
|---|---|---|
| Total Glaceco RX Type D | Одобрен PSA, гибридный состав | Фиолетовый |
| ELF EVOLUTION GLACELF SUPRA | Технология OAT, совместим с G13 | Красный/розовый |
| Motul Inugel Optimal | Двойная сертификация: PSA B71 5110 + G12++ | Фиолетовый |
Запрещенные варианты: жидкости класса G11 (силикатные) и G12 (карбоксилатные без маркировки ++), а также универсальные составы без указания спецификации PSA. Их применение вызывает образование отложений в термостате.
Порядок смешивания:
- Используйте только концентрат, разбавляемый дистиллированной водой в пропорции 50/50
- Допускается смешивание исключительно в рамках одного стандарта (G13 с G13)
- При полной замене сливайте старую жидкость не менее 15 минут
Процедура удаления воздушных пробок из системы охлаждения
После замены термостата Пежо-308 обязательна процедура удаления воздуха из системы охлаждения. Воздушные пробки нарушают циркуляцию антифриза, приводят к локальному перегреву двигателя и неэффективной работе печки салона. Прокачка системы – критически важный этап для корректной работы нового термостата.
Работу выполняйте только на холодном двигателе во избежание ожогов горячей жидкостью или паром. Подготовьте чистую ветошь, новую охлаждающую жидкость (той же марки, что залита в систему), емкость для слива излишков и защитные очки. Убедитесь в отсутствии подтеканий патрубков и надежности всех хомутов.
Пошаговая инструкция по удалению воздуха
- Ослабление воздушного клапана: Найдите воздушный клапан (обычно на верхнем патрубке радиатора или возле термостата). На Пежо-308 он часто расположен на корпусе термостата или на шланге подогрева дроссельного узла.
- Заполнение системы: Откройте крышку расширительного бачка. Доливайте антифриз до уровня между отметками "MIN" и "MAX", пока жидкость не начнет вытекать из ослабленного клапана или штуцера.
- Запуск двигателя: Запустите мотор и дайте ему поработать на холостом ходу. Включите печку салона на максимальную температуру и минимальную скорость вентилятора.
- Контроль выхода воздуха: Постепенно затягивайте воздушный клапан, наблюдая за выходящей струей. Продолжайте доливать жидкость в бачок, поддерживая уровень. Когда из клапана пойдет равномерная струя антифриза без пузырьков воздуха, плотно закрутите его.
- Прогрев и проверка: Доведите двигатель до рабочей температуры (90°C). Продолжайте доливать жидкость по мере необходимости. Сожмите рукой верхние патрубки системы для вытеснения остатков воздуха.
- Финишный контроль: Убедитесь, что печка дует горячим воздухом, а температура двигателя стабильна. После остывания мотора проверьте уровень в бачке и доведите до нормы.
Если печка дует холодным воздухом или стрелка температуры поднимается выше нормы, повторите процедуру. Особое внимание уделите шлангу подогрева дроссельного узла – это самая высокая точка системы, где скапливается воздух. На некоторых моделях может потребоваться использование диагностического оборудования для активации насоса через ЭБУ.
Последовательность запуска двигателя для проверки
После установки нового термостата и сборки системы охлаждения необходимо провести проверку его работоспособности. Для этого выполняется запуск двигателя с последующим контролем температурного режима и герметичности.
Проверка включает в себя наблюдение за прогревом двигателя, открытием термостата, работой вентилятора и отсутствием утечек. Важно следовать последовательности, чтобы избежать перегрева и вовремя заметить неисправность.
- Заполните систему охлаждения до рекомендованного уровня. Проверьте герметичность соединений перед запуском.
- Запустите двигатель на холостом ходу без нажатия педали газа. Дайте ему прогреться на минимальных оборотах.
- Контролируйте температуру по приборной панели. Стрелка должна плавно подниматься до рабочего диапазона (90-95°C).
- Проверьте открытие термостата при достижении 90°C: аккуратно коснитесь нижнего патрубка радиатора – он должен стать горячим.
- Проследите за включением вентилятора при превышении 100°C (на некоторых моделях – 105°C). Если вентилятор не срабатывает – немедленно заглушите мотор.
- Осмотрите область установки на предмет утечек антифриза, особенно вокруг корпуса термостата и патрубков.
- Заглушите двигатель после 10-15 минут работы. Дождитесь остывания и повторно проверьте уровень ОЖ.
Критические параметры контроля
| Параметр | Норма | Неисправность |
|---|---|---|
| Прогрев до рабочей температуры | 5-10 минут | Более 15 минут / скачкообразный рост |
| Температура открытия термостата | 87-92°C | Не открывается при 95°C+ |
| Работа вентилятора | Автовключение/выключение | Отсутствие реакции при 105°C+ |
Мониторинг температуры через диагностический разъем
После замены термостата на Peugeot 308 критически важно проверить корректность его работы и фактический температурный режим двигателя. Наиболее точным методом является мониторинг данных через диагностический разъем OBD-II с помощью специализированного оборудования. Штатный указатель температуры на панели приборов часто показывает усредненные значения с задержкой, маскируя реальные отклонения.
Для доступа к параметрам потребуется адаптер ELM327 (Bluetooth, Wi-Fi или USB) и совместимое программное обеспечение на смартфоне, планшете или ноутбуке. Подключение осуществляется к стандартному 16-пиновому разъему OBD-II, расположенному обычно под рулевой колонкой или в районе блока предохранителей. Убедитесь, что зажигание включено перед началом диагностики.
Параметры для контроля и их значение
В диагностических приложениях (например, Torque Pro, Peugeot Planet) отслеживайте следующие ключевые параметры:
- Coolant Temperature (ECT) – фактическая температура охлаждающей жидкости в °C.
- Thermostat Opening Percentage – процент открытия клапана термостата (если поддерживается блоком управления).
- Engine Load – нагрузка на двигатель, влияющая на тепловыделение.
Нормативные значения для Peugeot 308 с исправным термостатом:
| Режим работы | Температура ECT (°C) | Особенности |
|---|---|---|
| Прогрев (холостой ход) | 85-95 | Плавный рост без скачков |
| Городская езда | 88-97 | Колебания ±3°С при открытии термостата |
| Трасса (постоянная скорость) | 92-100 | Стабильное удержание без перегрева |
Тревожные признаки после замены:
- Длительный прогрев свыше 10 минут до 80°C.
- Резкие скачки температуры (более 5°C за 2-3 секунды).
- Недостижение рабочей температуры 85°C в движении.
- Превышение 105°C на стандартных режимах эксплуатации.
При обнаружении аномалий проверьте герметичность системы, уровень антифриза, правильность установки термостата и отсутствие воздушных пробок. Постоянный мониторинг через OBD-II позволяет объективно оценить результат замены и предотвратить серьезные неисправности системы охлаждения.
Проверка герметичности соединений после прогрева
После установки термостата и заполнения системы охлаждения антифризом запустите двигатель и прогрейте его до рабочей температуры. Внимательно наблюдайте за показаниями датчика температуры на приборной панели – стрелка должна стабилизироваться в среднем положении, что подтверждает корректное открытие нового термостата.
Дождитесь включения вентилятора радиатора – это указывает на достижение максимального рабочего диапазона температур. Именно в этот момент система охлаждения испытывает максимальное давление, что критично для выявления протечек.
Контроль уязвимых мест
Тщательно осмотрите ключевые точки соединений при работающем двигателе:
- Корпус термостата – особенно область стыка с патрубком и блоком двигателя
- Хомуты на подводящем и отводящем патрубках радиатора
- Прокладку термостата (при замене в сборе с фланцем)
- Стыки металлических трубок и резиновых шлангов
Признаки негерметичности требуют немедленного устранения:
| Признак | Действие |
|---|---|
| Появление пара или шипения | Остановить двигатель, подтянуть крепеж |
| Капли антифриза на стыках | Проверить равномерность затяжки хомутов |
| Мокрые потёки на корпусе | Заменить дефектную прокладку или патрубок |
После устранения всех протечек повторно прогрейте двигатель и убедитесь в стабильности температурного режима и отсутствии следов охлаждающей жидкости. Проверьте уровень антифриза в расширительном бачке и при необходимости долейте его до нормы.
Анализ работы термостата в разных режимах двигателя
При холодном запуске двигателя термостат поддерживает закрытое положение основного клапана, блокируя циркуляцию охлаждающей жидкости через радиатор. Это позволяет мотору быстрее достичь оптимальной рабочей температуры (85-95°C для Пежо-308), сокращая период прогрева и снижая износ компонентов. Циркуляция ограничивается малым контуром системы охлаждения, включающим рубашку двигателя и отопитель салона.
После достижения пороговой температуры (указанной на корпусе термостата) восковый наполнитель в термоэлементе расширяется, постепенно открывая основной клапан. Жидкость начинает поступать в радиатор, где интенсивно охлаждается встречным воздушным потоком или вентилятором. Величина открытия клапана пропорциональна температуре ОЖ: при 95-100°C он полностью открыт, обеспечивая максимальный теплоотвод для защиты от перегрева.
Особенности работы в экстремальных условиях
В критических режимах проявляются ключевые функции термостата:
- Городские пробки: При низкой скорости и отсутствии обдува радиатора термостат поддерживает частичное открытие, балансируя между охлаждением через вентилятор и сохранением температуры для эффективной работы мотора.
- Агрессивная езда: При высоких оборотах и нагрузке клапан переходит в максимально открытое положение, предотвращая закипание ОЖ даже в условиях интенсивного тепловыделения.
- Зимняя эксплуатация: В морозы термостат работает в режиме частых циклов открытия-закрытия, компенсируя быстрое охлаждение жидкости в радиаторе и поддерживая стабильный нагрев салона.
Сбои в работе проявляются отклонениями температурного режима:
| Режим | Неисправность | Последствия |
|---|---|---|
| Постоянно открыт | Двигатель не прогревается | Повышенный расход топлива, износ ЦПГ |
| Постоянно закрыт | Перегрев двигателя | Деформация ГБЦ, выход из строя прокладки |
| Зависание в промежуточном положении | Нестабильная температура | Снижение КПД, ошибки ЭБУ |
Контроль эффективности работы осуществляется через диагностику отклонений температуры ОЖ от нормативных значений на прогретом двигателе с помощью сканера или термометра. Аномалии в скорости прогрева или склонность к перегреву/недогреву указывают на необходимость проверки термостата.
Корректировка уровня охлаждающей жидкости после теста
После завершения тестового запуска двигателя и проверки герметичности системы дождитесь полного остывания силового агрегата (до 40-50°C). Откройте расширительный бачок и визуально оцените уровень охлаждающей жидкости относительно меток «MIN» и «MAX» на корпусе. При необходимости произведите долив строго до средней линии между отметками.
Учитывайте температурное расширение антифриза: уровень, проверенный на холодном двигателе, должен находиться ближе к отметке «MIN», а после прогрева до рабочей температуры – приближаться к «MAX». Избегайте превышения максимальной отметки, так как это приведет к выбросу избытка жидкости через клапан крышки.
Алгоритм стабилизации уровня
- Запустите двигатель и прогрейте до рабочей температуры (90-95°C)
- Погазуйте на стоянке (2500-3000 об/мин) 3-4 раза по 10 секунд
- Включите печь салона на максимальную температуру и обдув
- Дождитесь срабатывания вентилятора радиатора (2-3 цикла включения/выключения)
- Заглушите мотор и дайте остыть в течение 1,5-2 часов
- Повторно проверьте уровень в расширительном бачке и скорректируйте
Критические ошибки:
- Долив несовместимого типа антифриза – вызывает образование осадка
- Использование обычной воды вместо дистиллята – приводит к коррозии
- Открытие крышки бачка на прогретом двигателе – риск ожога паром
| Симптом | Причина | Решение |
|---|---|---|
| Уровень падает после нескольких циклов прогрева | Воздушные пробки в системе | Повторить процедуру прокачки |
| Появление пузырей в расширительном бачке | Пробита прокладка ГБЦ | Диагностика давления в цилиндрах |
| Образование белого налета на крышке | Некачественная охлаждающая жидкость | Полная замена антифриза |
Для финальной проверки совершите тестовую поездку на 15-20 км, после чего повторно проконтролируйте уровень на остывшем двигателе. При отсутствии отклонений процесс замены термостата можно считать завершенным.
Диагностика возможных ошибок после замены термостата
После замены термостата на Peugeot 308 крайне важно убедиться в корректности работы системы охлаждения двигателя. Несмотря на кажущуюся простоту операции, неправильная установка или другие факторы могут привести к серьезным проблемам. Тщательная проверка в первые дни эксплуатации обязательна.
Основные симптомы, сигнализирующие о неполадках после замены термостата, включают отклонение температуры двигателя от нормы. Это может проявляться как постоянным перегревом (стрелка температуры поднимается выше 90°C, часто до красной зоны), так и недогревом (двигатель долго прогревается или не достигает рабочей температуры 85-90°C, особенно на трассе).
Распространенные причины неисправностей и методы диагностики
Основные причины проблем и способы их выявления:
- Неправильная установка термостата:
- Термостат установлен "задом наперед". Убедитесь, что термостат ориентирован согласно меткам (обычно стрелка или надпись "TOP"/"ВВЕРХ" указывает наверх) и совпадает со старым.
- Не снята защитная заглушка или пленка с нового термостата (если она была). Осмотрите термостат перед установкой.
- Прокладка/уплотнитель смещены, повреждены или не заменены. Проверьте герметичность соединения на предмет подтекания тосола.
- Воздушная пробка в системе охлаждения:
- Самая частая причина перегрева после замены любых компонентов системы охлаждения. Воздух блокирует циркуляцию ОЖ.
- Симптомы: Перегрев (особенно на холостых или малых оборотах), неравномерный прогрев салона, бульканье в печке или расширительном бачке.
- Диагностика/Устранение: Тщательная процедура удаления воздуха ("прокачка" системы). Загнать передок автомобиля на возвышение, запустить двигатель, прогреть до рабочей температуры с открытой крышкой расширительного бачка (осторожно, горячо!), добавляя ОЖ по мере выхода пузырей воздуха и оседания уровня. Иногда помогает "прокачка" через штуцеры на патрубках печки или термостата.
- Недостаточный уровень охлаждающей жидкости:
- Утечка при замене или не долили после прокачки.
- Проверьте уровень ОЖ на холодном двигателе в расширительном бачке (между MIN и MAX). Осмотрите место замены термостата и патрубки на предмет подтеков.
- Неисправность нового термостата (брак):
- Термостат может заклинить в открытом (двигатель не прогревается) или закрытом (двигатель перегревается) положении.
- Проверка: На холодном двигателе потрогайте нижний патрубок радиатора – он должен быть холодным. После прогрева до рабочей температуры (около 90°C) нижний патрубок должен начать нагреваться, сигнализируя об открытии термостата. Если патрубок остается холодным при перегреве или теплым/горячим на холодном двигателе – термостат неисправен.
- Повреждение датчика температуры охлаждающей жидкости (ДТОЖ) или его разъема:
- Неаккуратное обращение при замене термостата могло повредить датчик или его проводку.
- Симптомы: Неправильные показания температуры на панели приборов (например, стрелка не двигается или показывает "-"), ошибки двигателя, трудный запуск, включение вентилятора на холодную или его невключение при перегреве.
- Диагностика: Считайте коды ошибок с помощью диагностического сканера OBD-II. Проверьте разъем ДТОЖ на предмет окислов, повреждений, надежность соединения. Проверьте сопротивление датчика мультиметром при разных температурах (сверьтесь с мануалом).
- Проблемы с вентилятором радиатора:
- Хотя напрямую не связано с заменой термостата, неисправность вентилятора проявится именно при проверке работы системы после ремонта.
- Проверка: Доведите двигатель до рабочей температуры и дайте ему поработать на холостом ходу. При превышении примерно 92-97°C (зависит от модели) должен включиться вентилятор на низкой скорости. При дальнейшем росте температуры (около 100-105°C) должна включиться высокая скорость. Если вентилятор не включается – проверьте предохранители, реле, мотор вентилятора, цепь управления.
- Загрязнение системы охлаждения:
- Старая ОЖ, ржавчина, накипь могут заблокировать каналы нового термостата или радиатора.
- Если при замене термостата обнаружена сильно загрязненная ОЖ, рекомендуется промывка системы.
Использование диагностического сканера (OBD-II):
- Подключите сканер к диагностическому разъему Peugeot 308 (обычно под панелью у руля).
- Включите зажигание.
- Считайте коды неисправностей (DTC) из блока управления двигателем (ECU).
- Особое внимание уделите кодам, связанным с системой охлаждения:
- P0115 - Неисправность цепи датчика температуры охлаждающей жидкости (ДТОЖ)
- P0116 - Диапазон/эффективность цепи ДТОЖ
- P0117 - Низкий уровень сигнала цепи ДТОЖ
- P0118 - Высокий уровень сигнала цепи ДТОЖ
- P0128 - Термостат системы охлаждения (температура ОЖ ниже требуемой рабочей температуры)
- Очистите коды ошибок после устранения неисправности и проверьте, не возвращаются ли они.
Проверка работоспособности после замены:
| Этап проверки | Что делать | Ожидаемый результат |
|---|---|---|
| Прогрев | Запустите холодный двигатель, наблюдайте за стрелкой температуры | Плавный прогрев до 85-90°C за 5-10 минут (зависит от температуры окружающего воздуха) |
| Проверка открытия термостата | После достижения ~90°C потрогайте нижний патрубок радиатора | Патрубок должен начать быстро нагреваться (термостат открылся) |
| Работа вентилятора | Дайте двигателю поработать на холостом ходу после прогрева | При достижении ~92-97°C должен включиться вентилятор на низкой скорости |
| Контроль на ходу | Совершите тестовую поездку (город/трасса) | Температура должна стабильно держаться ~90°C, без скачков и падений |
| Герметичность | Осмотрите место установки термостата и патрубки на следующий день после поездки на холодном двигателе | Отсутствие подтеков охлаждающей жидкости |
Особенности замены термостата на бензиновых двигателях 1.2 и 1.6
На двигателе 1.2 доступ к термостату осложнён плотной компоновкой: требуется демонтировать корпус воздушного фильтра, генератор и кронштейн крепления. Термостат интегрирован в пластиковый корпус, приваренный к головке блока, что исключает замену только клапана – меняется весь узел в сборе.
В версии 1.6 термостат установлен под впускным коллектором, что требует его полного снятия. Необходимо отсоединить топливные форсунки, дроссельный узел и вакуумные шланги. Крепление корпуса термостата выполнено болтами Torx T30, скрытыми за кронштейнами ГУР.
Инструмент и специфика работ
Обязательный инструмент для обоих двигателей:
- Трещотка с удлинителями и карданным шарниром
- Головки на 8, 10, 13 мм + Torx T25/T30
- Плоскогубцы для хомутов системы охлаждения
- Емкость для слива ОЖ (минимум 5 л)
- Новый термостат в сборе с корпусом (оригинальный номер 1337G1 для 1.2 / 9801675680 для 1.6)
Критические отличия в процессе:
| Двигатель 1.2 | Двигатель 1.6 |
|
|
Важно: При установке нового термостата на 1.2 необходимо заменить уплотнительное кольцо на патрубке тосола (диаметр 45 мм), а на 1.6 – нанести герметик Loctite 518 на фланец корпуса перед затяжкой болтов моментом 8 Н·м.
Специфика работы с дизельными двигателями HDi
При замене термостата на дизельных двигателях HDi в Peugeot 308 критически важна точность при работе с топливной системой высокого давления. Любое нарушение герметичности топливных магистралей или попадание воздуха в систему потребует сложной процедуры прокачки, что существенно увеличивает время ремонта. Необходимо заранее подготовить комплект новых уплотнительных колец для топливопроводов и форсунок, которые часто повреждаются при демонтаже узлов.
Особое внимание уделяется расположению термостата – на большинстве моторов HDi он интегрирован в корпус терморегулятора, объединённый с патрубками системы охлаждения. Эта конструкция чувствительна к перекосам при установке, что может привести к протечкам антифриза. Перед разборкой обязательна очистка посадочных поверхностей от грязи и окислов, так как остатки старой прокладки или песок спровоцируют неплотное прилегание нового термостата.
Ключевые отличия и требования при замене
Обязательные инструменты и материалы:
- Специальный съёмник для хомутов топливных трубок типа "сосулька"
- Диагностический сканер для сброса ошибок ЭБУ после замены
- Оригинальная прокладка терморегулятора (аналоги часто не обеспечивают герметичность)
- Термостойкий герметик Loctite 518 для обработки фланца
- Торцевой ключ на 10 с гибкой удлинённой головкой для болтов под впускным коллектором
Порядок работ имеет следующие особенности:
- Сброс давления в топливной рампе через сервисный клапан перед отсоединением трубок
- Маркировка топливопроводов – перепутывание трубок при сборке вызовет нестабильную работу
- Контроль состояния пластиковых фиксаторов патрубков – хрупкие от нагрева, требуют аккуратного демонтажа
- Обязательная замена фиксаторов форсунок при их извлечении для доступа к термостату
| Параметр | Бензиновый двигатель | HDi |
| Температура открытия термостата | 89-92°C | 83-87°C |
| Дополнительные операции | Слив 30% ОЖ | Демонтаж топливных трубок, сброс давления |
| Риски при ошибке | Перегрев | Воздух в топливной системе, повреждение ТНВД |
После сборки запуск двигателя осуществляется с контролем давления в топливной рампе через диагностический разъём. Прогрев до рабочей температуры обязателен для проверки герметичности под нагрузкой – на холодном моторе микротрещины в пластиковых элементах корпуса термостата могут не проявляться. Тестирование работы термостата выполняется путём контроля прогрева верхнего и нижнего патрубков радиатора при достижении 85°C.
Возврат защитных кожухов и съемных компонентов
После завершения установки нового термостата и проверки герметичности системы охлаждения, критически важно правильно вернуть на место все ранее демонтированные защитные элементы и навесные компоненты. Их корректный монтаж обеспечивает защиту двигателя от загрязнений, предотвращает повреждение патрубков и проводки, а также восстанавливает аэродинамические потоки в подкапотном пространстве.
Перед фиксацией кожухов тщательно убедитесь в отсутствии забытых инструментов или крепежей в моторном отсеке, проверьте правильность укладки всех шлангов и жгутов проводки, чтобы исключить их пережим или контакт с подвижными деталями. Особое внимание уделите местам прохождения элементов через технологические отверстия в кожухах.
Порядок и ключевые моменты установки
- Корпус воздушного фильтра: Установите корпус на штатное место, совместив направляющие. Зафиксируйте все крепежные винты/защелки, подключите разъем датчика массового расхода воздуха (если демонтировался) и наденьте гофрированный воздуховод на дроссельный узел.
- Защитные кожухи двигателя (пластиковые): Совместите крепежные пистоны с отверстиями на кузове/агрегатах. Легким нажатием до щелчка зафиксируйте каждый крепеж, убедившись в отсутствии перекосов.
- Нижняя металлическая/пластиковая защита (при наличии): Поднимите защиту, совместите монтажные отверстия с резьбовыми втулками кузова. Затяните болты крест-накрест с умеренным усилием (обычно 20-25 Н·м), избегая деформации защиты.
- Декоративные накладки и экраны: Верните на место пластиковые элементы интерьера моторного отсека (при их снятии), закрепив клипсы или винты.
Обязательно запустите двигатель и визуально проконтролируйте отсутствие вибраций кожухов на холостом ходу и при повышении оборотов до 2000-2500 об/мин.
Утилизация старого термостата и отработанной жидкости
Отработанная охлаждающая жидкость (антифриз) содержит токсичные компоненты (этиленгликоль, присадки, тяжелые металлы) и требует специальной утилизации. Категорически запрещено сливать ее в почву, канализацию или водоемы. Соберите жидкость в герметичные емкости (чистые канистры, бутылки) сразу при демонтаже термостата, используя поддон для стекания остатков из патрубков и блока двигателя.
Старый термостат, особенно с признаками протечек или коррозии, относится к опасным отходам из-за остатков антифриза и материалов корпуса (пластик, металл). Не допускается его выбрасывание с бытовым мусором. Перед сдачей тщательно просушите корпус устройства ветошью и упакуйте в плотный пакет для предотвращения испарения или протекания остатков токсичных веществ.
Порядок безопасной утилизации
Для антифриза:
- Сдайте жидкость в пункты приема автохимии (специализированные СТО, экопункты)
- Используйте мобильные службы утилизации автоотходов (при наличии в регионе)
- Передайте в организации, имеющие лицензию на переработку опасных отходов (уточняйте прием в местных экослужбах)
Для термостата:
- Сдайте в пункты приема металлолома (если корпус металлический)
- Отвезите в центры утилизации электроники и автокомпонентов
- Используйте сервисы переработки пластика (для термостатов с полимерным корпусом)
Важно: При транспортировке обеспечивайте герметичность тары. Раздельная сдача жидкости и детали ускоряет переработку. Контакты пунктов приема можно найти через экологические карты вашего города или справочные службы.
Список источников
Официальные технические руководства и сервисная документация Peugeot 308.
Специализированные автомобильные форумы и платформы для обмена практическим опытом.
- Руководство по ремонту и эксплуатации Peugeot 308 (издательство Haynes)
- Официальное сервисное пособие Peugeot Service Box
- Форумы владельцев: Peugeot Club Russia, Drive2.ru (раздел Peugeot 308)
- Видеоплатформы: YouTube-каналы автомобильных мастерских (напр. "Гараж 54", "Авторемонт своими руками")
- Технические статьи на автомобильных порталах: Drom.ru, Auto.ru
- Производители автозапчастей: каталоги и инструкции Bosch, Gates, Febi Bilstein
