Задний редуктор – ключевой элемент трансмиссии внедорожников, грузовиков и некоторых полноприводных автомобилей. Его неисправности ведут к потере управления, шумам при движении и дорогостоящему восстановлению ходовой части.

Эта статья содержит проверенные этапы самостоятельного ремонта: от диагностики состояния до сборки узла с учётом нюансов регулировки зазоров в гипоидной передаче. Профессиональные рекомендации помогут избежать критических ошибок и продлить ресурс агрегата.

Основные причины выхода из строя включают износ подшипников, деформацию сальников, разрушение зубьев шестерён или недостаточный уровень масла. Своевременное обслуживание предотвращает 80% поломок.

Подготовка автомобиля к безопасному подъему

Паркуйте автомобиль на абсолютно ровной и твердой поверхности (бетон, асфальт). Включите первую передачу (или режим "Park" для АКПП) и дополнительно зафиксируйте колеса противооткатными упорами спереди и сзади. Активируйте ручной тормоз до упора, проверьте его надежность.

Проверьте исправность подъемного оборудования (домкрат, подставки) – убедитесь в отсутствии трещин, деформаций и достаточной грузоподъемности. Выгрузите тяжелые предметы из багажника и салона для уменьшения веса в задней части. Тщательно очистите предполагаемые точки контакта подъемника или подставок от грязи на днище.

Порядок действий при подъеме

Снимите задние колеса для свободного доступа к редуктору
Найдите фирменные точки подъема по схеме в руководстве пользователя
Перед подъемом ударьте по колесным болтам отверткой для снятия усталости металла

При использовании домкрата обязательно подставляйте страховочные подставки под несущие элементы кузова. Никогда не работайте под машиной, опирающейся только на гидравлику домкрата! Дополнительно подложите ветошь под точки контакта подставок для защиты лакокрасочного покрытия.

Контрольный пункт	Цель проверки
Стабильность положения	Качание кузова рукой перед началом работ
Точки опоры	Соосность подставок с несущими усилителями днища

Дважды убедитесь в надежности всех опор перед тем как залезать под автомобиль! Особое внимание уделите месту установки главной передачи – оно не должно контактировать с подъемным оборудованием.

Снятие колес и тормозных барабанов

Надежно закрепите автомобиль на ровной поверхности, используя стояночный тормоз и противооткатные упоры под передними колесами.

Отвинтите колесные болты или гайки крепления заднего колеса на несколько оборотов, не снимая их полностью, пока колесо еще касается земли. Это предотвратит проворачивание колеса при откручивании затянутых креплений.

Алгоритм демонтажа:

Поднимите заднюю часть автомобиля домкратом, строго следуя инструкциям производителя и используя предназначенные для подъема точки кузова.
Полностью снимите колесные болты/гайки и демонтируйте колесо. Уберите его в безопасное место.
Осмотрите тормозной барабан. Часто он удерживается дополнительными установочными винтами, расположенными на лицевой поверхности барабана (иногда скрыты пластиковыми заглушками).
Если винты присутствуют, открутите их подходящей крестообразной или шлицевой отверткой. Перед откручиванием обильно обработайте резьбу проникающей жидкостью (WD-40, аналог), особенно если наблюдаются следы коррозии.
Снимите тормозной барабан, аккуратно потянув его на себя. Внимание: Барабан может быть "прикипевшим" к ступице или фланцу редуктора из-за ржавчины либо иметь внутреннюю кромку, задевающую изношенные тормозные колодки.

При затрудненном снятии барабана аккуратно постучите резиновым молотком по ободу барабана изнутри (вращая его для равномерного воздействия). Не бейте молотком напрямую по шейкам или фланцу полуоси. Если барабан не поддается, убедитесь, что стояночный тормоз полностью отпущен и тормозные колодки разведены (иногда возможно поддеть через технологическое окно или предварительно ославить механизм тросов/колодок, что потребует частичной разборки тормозного щита). Крайняя мера – использование съемника с подходящими лапами.

Демонтаж полуосей в заднеприводных авто

После снятия ступичных узлов и фиксации автомобиля на подъёмнике/козелках приступают к демонтажу полуосей. Сначала удаляют крепёжные болты фланца полуоси у дифференциала – используйте торцевой ключ с большим рычагом, так как резьба часто закисает.

Аккуратно простучите молотком корпус фланца через деревянную проставку, чтобы ослабить посадку. Резкие удары запрещены – могут повредить сальник дифференциала. При затруднённом снятии примените съёмник для полуосей с гидравлическим или винтовым механизом.

Ключевые шаги извлечения

Инспекция перед снятием: пометьте левую/правую полуось мелом, проверьте люфт подшипников
Техника безопасности: наденьте защитные очки – возможен выброс закалённой стружки
Извлечение:
- Плавно вытяните ось из чулка редуктора, придерживая ступичный конец
- Не допускайте провисания ШРУСа – зафиксируйте ось верёвкой

При заклинивании: нагрейте монтажным феном посадочное место до 150°C. Для защиты сальника оберните его мокрой ветошью.Не применять газовые горелки!

Тип крепления	Инструмент	Распространённая ошибка
Фланец на 6 болтах	Торцевой ключ М12	Срыв граней болтов
SW-шпонка	Спецсъёмник OTC 7897	Деформация стопорного кольца

После извлечения сразу закройте отверстия в редукторе чистыми ветошями во избежание попадания грязии и утечки масла.

Отсоединение карданного вала от редуктора

Поднимите автомобиль на подъёмнике или эстакаде, обеспечив устойчивую фиксацию на домкратных стойках, после чего снимите защиту карданного вала при её наличии. Открутите крепления опорного подшипника, расположенного в центральной части вала, чтобы исключить напряжение в системе перед демонтажом фланцевых соединений.

Отметьте взаимное положение карданного вала и фланца редуктора маркером или керном для сохранения балансировки при последующей сборке. Выкрутите все болты крепления фланца карданного вала к редуктору, используя торцевой ключ и трещотку. Если болты прикипели, обработайте резьбовое соединение проникающей смазкой и выждите 10–15 минут перед повторной попыткой.

Критические шаги:

Придерживайте карданный вал рукой после снятия последнего болта – его вес может достигать 8–12 кг.
Аккуратно отсоедините фланец от редуктора, избегая перекоса и ударов по шпилькам.
Извлеките вал из тоннеля, предварительно отсоединив его от раздаточной коробки (для полноприводных авто).

Предостережение:

Не допускайте провисания вала – это может повредить крестовины и подшипники.
Заглушите открытый фланец редуктора чистой ветошью для защиты от пыли и мусора.

Ослабление креплений редуктора к балке

На данном этапе выполняем частичное ослабление креплений для предварительной разгрузки соединений перед полным демонтажем. Тщательно проверяйте состояние всех крепежных элементов перед началом работ – деформированные болты или поврежденные резьбы требуют обязательной замены. Не допускается применение ударных инструментов или грубого усилия при откручивании во избежание срыва резьбы.

Используйте специализированный инструмент для гарантированного сохранения геометрии креплений: торцевые головки с удлинителем и динамометрический ключ для контроля момента силы. Перед ослаблением подготовьте временные опоры под редуктор для предотвращения внезапного провисания конструкции при ослаблении последних креплений. Категорически запрещается полностью выкручивать болты до снятия редуктора – крепеж должен оставаться в посадочных отверстиях.

Очистите крепежные гайки и втулки от загрязнений металлической щеткой
Обработайте контактные зоны проникающей смазкой WD-40 при наличии ржавчины
Последовательно ослабляйте крепления по диагональной схеме
Контролируйте отклонение редуктора от оси при помощи монтажного щупа
Убедитесь в отсутствии напряжения в подводящих трубопроводах и шлангах

При закисании резьбовых соединений используйте локальный прогрев крепежа газовой горелкой с последующим резким охлаждением смазочным материалом. Если резьба прикипела после нагрева, применяйте выжимные съемники вместо грубой силы.

Крепеж	Рекомендуемый момент (Нм)	Тип инструмента
Опорные болты	90-110	Торцевая головка 16 мм
Кронштейны стабилизатора	70-85	Накидной ключ M14
Поперечная балка	120-140	Удлиненная трещотка

Особое внимание уделите креплениям верхнего пояса – их деформация при демонтаже приводит к нарушению угла установки редуктора при последующей сборке. Используйте контрольные метки или фотографируйте положение узлов перед ослаблением для точного восстановления позиционирования. Следите за равномерностью отхода корпуса редуктора от точки крепления с помощью монтажного клина толщиной 5 мм.

Слив трансмиссионного масла из картера

Перед началом работ подготовьте новое трансмиссионное масло в достаточном объёме (указан в технической документации транспортного средства), ёмкость для сбора отработки (шире зоны слива на 20–30 см), ветошь, индивидуальные средства защиты (перчатки, очки). Убедитесь, что редуктор остыл до температуры 40–60°C – горячее масло способно вызвать ожоги.

Зафиксируйте автомобиль на ровной поверхности стояночным тормозом и противооткатными упорами. При наличии поддона защиты редуктора демонтируйте её. Для доступа к сливной пробке может потребоваться приподнять заднюю часть авто домкратом (с обязательной установкой на надёжные опоры), но предпочтительнее использовать смотровую яму или подъёмник.

Последовательность операций

Очистка пробки: Скрупулёзно очистите ветошью пространство вокруг сливной пробки от грязи во избежание её попадания в картер после откручивания.
Ослабление пробки:
- Используйте полноразмерный накидной или торцевой ключ, точно соответствующий граням пробки.
- Применяйте усилие без рывков во избежание повреждения выводов пробки или картера.
Контроль схода жидкости: Установите предварительно ёмкость под сливное отверстие. Докручивайте пробку вручную до момента снятия, после чего резко уберите руку – масло может политься интенсивным потоком с разбрызгиванием.
Полный слив: Опорожняйте картер в течение 10–25 минут (зависит от вязкости масла). Аккуратно покачайте автомобиль на опорах или вручную повращайте карданный вал для удаления остатков жидкости из каналов.

Осмотр пробки и последствия вскрытия:

Элемент	Контрольный признак	Рекомендация
Пробка	Следы стружки на магните/резьбе	Проверка подшипников/шестерён на износ до сборки
Масло	Металлическая взвесь, вода в отстое	Срочная диагностика редуктора

Важно: Прокладку/уплотнительное кольцо сливной пробки требуется заменить без исключений! Предварительная чистка посадочной зоны под прокладку ветошью – обязательна. Затяжку произведите динамометрическим ключом с усилием, строго соответствующим спецификации производителя – перетягивание деформирует резьбу или корпус картера.

Фиксация ведомой шестерни перед снятием

Перед откручиванием болтов крепления подшипникового узла обязательно зафиксируйте ведомую шестерню. Это предотвратит её проворачивание, которое может привести к повреждению спиральных зубьев шестерён редуктора или затруднит последующую сборку из-за нарушения установленной при приработке контактной пятна.

Используйте специальный фиксатор коронного типа с зубьями, соответствующими размеру вашей шестерни. Если заводского приспособления нет, надежно закрепите крупные тиски на зубьях через мягкие металлические или пластиковые проставки для защиты поверхностей. Никогда не применяйте монтировки для клина между зубьями – это гарантированно вызовет сколы.

Порядок действий при фиксации:

Очистите зубья шестерни от масла и грязи ветошью.
Подберите фиксирующий инструмент с шагом зубьев, идентичным шестерне.
Установите фиксатор строго параллельно плоскости шестерни, обеспечив равномерный захват минимум трёх зубьев с каждой стороны.
Затяните струбцину или зажим с усилием, достаточным для надёжного удержания, но без деформации зубьев.

Способ фиксации	Особенности
Специальный фиксатор	Идеальное распределение нагрузки, безопасность для шестерни
Тиски с мягкими накладками	Требует точного позиционирования во избежание перекоса

После надёжной фиксации отметьте мелом или краской положение регулировочных шайб относительно фланца картера – это сохранит предварительную настройку зацепления шестерён при сборке.

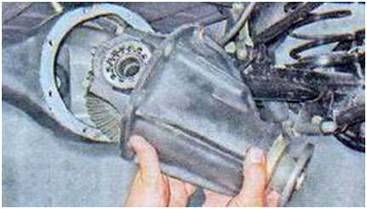

Снятие заднего редуктора с автомобиля

Установи автомобиль на подъемник или смотровую яму, зафиксировав колеса противооткатными упорами. Обесточь бортовую сеть, отсоединив минусовую клемму аккумулятора. Демонтируйте элементы глушителя, мешающие доступу к редуктору, включая резонатор и часть выхлопной трубы.

Далее отсоедините карданный вал от фланца редуктора: открутите болты крестовым ключом, предварительно отметив положение деталей метками. Слейте трансмиссионное масло через сливное отверстие в картере редуктора, используя тару объемом не менее 1 литра. Отсоедините тормозные суппорта и аккуратно подвесьте их на корпус автомобиля проволокой, не допуская провисания тормозных шлангов.

Этапы демонтажа

Ключевые операции:

Снимите колеса и тормозные диски с помощью головки на 19 мм.
Открутите ступичные гайки крестообразным ключом. Ударным гайковертом ослабьте крепления задней балки (болты 18–22 мм).
Отсоедините пневматические/электрические разъемы датчиков ABS, предварительно сняв фиксаторы хомутов.
Открутите верхние крепления редуктора к кузову (гайки 15–17 мм), поддержите агрегат домкратом.
Выкрутите болты крепления задней подвески (3–4 шт. на сторону), применяя удлинитель для воротка.
Аккуратно опустите редуктор вместе с балкой на 8–10 см, проверяя отсутствие натяжения трубопроводов.
Отсоедините полуоси от ступиц: используйте монтажку для выпрессовки, избегая ударов по ШРУСам.

Важно: Все этапы выполняйте с помощником – вес узла превышает 35 кг. Используйте только шестигранный инструмент, чтобы не повредить грани крепежа. Футорки перед складыванием маркируйте бирками по месту установки.

Параметры крепежа
Элемент	Размер ключа	Кол-во болтов	Момент затяжки (после установки)
Карданный вал	13–15 мм	4	90–110 Н·м
Крепление к кузову	17 мм	4	75–85 Н·м
Ступичная гайка	30–32 мм	2	180–250 Н·м

Установка заднего редуктора на верстак для разборки

Тщательно очистите наружные поверхности редуктора от грязи и масляных потёков перед установкой на верстак, используя металлическую щётку и обезжириватель. Убедитесь, что рабочий стол свободен от посторонних предметов и имеет достаточную площадь для размещения узла и демонтированных компонентов.

Подберите деревянные бруски высотой 50-70 мм для подкладки под картер редуктора при монтаже на верстак. Разместите подставки симметрично под фланцами крепления к раме, чтобы обеспечить равномерную поддержку корпуса и исключить перекосы на время разборки.

Порядок фиксации редуктора

Совместите монтажные проушины редуктора с пазами верстачных тисков при помощи регулируемых подставок
Закрепите фланцы через заводские отверстия усиленными струбцинами, добавив резиновые прокладки для защиты поверхности
Проверьте горизонтальность корпуса уровнем, подгоняя высоту брусков при отклонениях от плоскости
Проведите пробное усилие в направлении оси вращения – устойчивое положение достигнуто, если усилие не вызывает сдвига конструкции

Тип редуктора	Рекомендованная опора	Дополнительные меры
Неразборный картер	Т-образные упоры верстака	Противоскользящие накладки
Со съёмной крышкой	Пластиковый поддон с бортами	Фиксатор цепи шестерён

Маркировка положения крышки подшипников

Перед демонтажем крышек подшипников критически важно нанести точные метки их положения. Каждая крышка прирабатывается к конкретному месту в корпусе редуктора в процессе эксплуатации, и произвольная установка при сборке нарушит предварительный натяг подшипников, приведя к перегреву и преждевременному износу.

Используйте кернер или перманентный маркер для металла, чтобы создать парные метки на краю крышки и прилегающей зоне корпуса. Убедитесь, что метки хорошо видны, устойчивы к загрязнениям и расположены вдали от стыковочных поверхностей.

Очистите поверхности в зоне маркировки от грязи и масла ветошью.
Нанесите минимум две парных метки (например, риски 1-1, 2-2) на каждом узле "крышка-корпус" под углом 90-180° друг к другу.
Дополнительно сфотографируйте исходное положение деталей перед демонтажом.
При наличии регулировочных прокладок зафиксируйте их количество и расположение в таблице:

Позиция крышки Кол-во прокладок Толщина (мм)

Верхняя 3 0.2+0.3+0.5

Левая 2 0.4+0.4

Позиция крышки	Кол-во прокладок	Толщина (мм)
Верхняя	3	0.2+0.3+0.5
Левая	2	0.4+0.4

Важно: не используйте краску, которая стирается при чистке деталей, и не полагайтесь на память – даже незначительное смещение крышки на 1-2° вызовет дисбаланс.

Демонтаж фланца хвостовика редуктора

Перед демонтажом убедитесь, что автомобиль зафиксирован на подъемнике или козлах. Слейте масло из редуктора в подготовленную емкость через сливное отверстие для предотвращения утечек. Отсоедините карданный вал от фланца, выкрутив крепежные гайки или болты с помощью накидного ключа.

Маркируйте положение карданного вала относительно фланца мелом перед отсоединением для последующей правильной сборки. Проверьте наличие фиксирующей гайки или стопорного кольца на валу хвостовика, которые необходимо снять перед использованием съемника.

Последовательность работ

Зафиксируйте редуктор: предотвратите проворачивание вторичного вала стопорным устройством через смотровое окно.
Снимите стопорные элементы: удалите шплинт или контргайку с резьбовой части хвостовика сальника.
Используйте гидравлический съемник:
- Закрепите лапы съемника за основание фланца
- Уприте центральный шпиндель в ось вала
- Обеспечьте соосность приложенния усилия
Приложите усилие: равномерно затягивайте шпиндель съемника до характерного щелчка
Извлеките фланец: аккуратно снимите деталь с посадочного места при помощи монтажных лопаток

Важно: При резком срыве фланца придерживайте его рукой для исключения падения. Незамедлительно удалите защитный сальник внутри посадочного гнезда после демонтажа. Осмотрите шлицы вала и внутреннюю поверхность фланца на предмет металлической стружки или трещин.

Параметр	Требование
Усилие запрессовки	3–5 тонн (для легковых авто)
Тип съемника	Гидравлический с захватом ≥120 мм

Разборка сальника ведущей шестерни

Предварительно очистите корпус редуктора и фланец от масла и загрязнений. Зафиксируйте хвостовик ведущей шестерни, вставив монтировку между отверстиями фланца карданного вала – это предотвратит проворот во время демонтажа. Подготовьте ветошь на случай остатков масла.

Убедитесь, что под уплотнением отсутствуют механические повреждения или коррозия корпуса. Изношенный сальник часто покрыт трещинами или имеет выработку на рабочей кромке: его состояние фиксируют для выяснения причин выхода из строя.

Последовательность работ:

Сбросьте зубья стопорной шайбы (если присутствует), затем гаечным ключом открутите крепежную гайку фланца карданного вала – усилие потребуется значительное (120-200 Нм в зависимости от модели)
Используйте съемник гидравлического/механического типа для демонтажа фланца:
- Центральный болот съемника уприте в торец шестерни
- Захваты заведите за тыльную сторону фланца
- Запрещено прикладывать ударные нагрузки – возможна деформация шлицов
Извлеките стальной маслоотражатель (предшествует сальнику), запомнив его ориентацию
Подденьте старый сальник на равную глубину по окружности, используя:
- Специнструмент для демонтажа сальников
- Альтернатива: шило или плоскую отвертку с защитной обмоткой изолентой на острие

Совет: Отметьте маркером глубину посадки снятого сальника – это упростит контроль при установке новой детали. Очистите посадочное гнездо от остатков резины растворителем.

Снятие регулировочных колец и прокладок

После демонтажа корпуса редуктора и извлечения дифференциала приступайте к снятию регулировочных элементов. Внимательно визуально отметьте взаимное расположение всех колец и прокладок относительно корпуса подшипников, а также их ориентацию. Маркируйте каждый компонент в порядке разборки, используя метки краской или бирками.

Осторожно подденьте регулировочные кольца тонким монтажным инструментом (подойдет отвертка с плоским жалом) в специальных пазах для съема. Избегайте царапин и деформации посадочных поверхностей. Снимите последовательно все кольца толщиной от 0,05 до 2 мм. Прокладки под фланцами аккуратно отделите шпателем после откручивания крепежа.

Типичные ошибки при демонтаже

Смешение элементов – гарантированно приводит к ошибкам регулировки. Каждое кольцо нужно уложить в индивидуальную ячейку бокса с указанием позиции.
Задиры ступиц – возникают при грубом поддевании колец без пазов. Используйте латунные или пластиковые лопатки.
Потеря тонких шайб – мелкие прокладки (<0.1 мм) могут прилипать к поверхностям. Тщательно осмотрите зоны креплений.

Снятие крышек подшипников дифференциала

После демонтажа кардана и слива масла приступайте к отворачиванию болтов крепления крышек подшипников дифференциала, используя динамометрический ключ. Болты откручивайте крест-накрест для равномерного ослабления нагрузки, последовательно уменьшая усилие затяжки. Фиксируйте положение крышек относительно картера редуктора метками или точными замерами – это критично для сохранения предварительного натяга подшипников при последующей сборке.

Осторожно поддевайте крышки монтировкой или съёмником, избегая ударов молотком по краям посадочных мест. Если крышка «прикипела», аккуратно простучите её резиновой киянкой по периметру. Перед окончательным извлечением убедитесь, что все болты полностью удалены и ничего не мешает свободному движению детали. Извлечённые крышки очистите от старого герметика и тщательно осмотрите на предмет трещин или деформации фланца.

Контроль состояния компонентов

Обязательно проверьте посадочные поверхности картера редуктора под крышки – задиры или коррозия недопустимы. Маркируйте крышки согласно их расположению (со стороны ведущей шестерни или противоположная), если конструкция асимметрична. Повреждённые сальниковые поверхности требуют замены крышек.

Важно: Никогда не путайте позиции крышек – даже незначительное смещение нарушит регулировку подшипников дифференциала.

Извлечение дифференциала из картера

После полного демонтажа редуктора и слива масла переверните картер плоскостью прилегания к крышке вверх. Визуально проверьте отсутствие остаточных креплений: иногда дополнительные фиксаторы (например, стопорные пластины) скрыты под слоем грязи или уплотнителя.

Убедитесь, что все шестерни соотносятся с заводскими метками – если маркировка отсутствует, сделайте пометки несмываемым маркером на корпусе дифференциала и картере перед извлечением. Это критично для точной сборки.

Выравнивание оси: легкими постукиваниями киянки через деревянную проставку добейтесь равномерного смещения дифференциала вверх. Применение ударных инструментов прямо по корпусу недопустимо – это повредит посадочные места подшипников.
Извлечение блока: обхватите корпус дифференциала с двух сторон плотно прилегающими руками – пальцы должны располагаться под фланцами полуосей. Тяните конструкцию вертикально вверх без перекосов. Если чувствуете заклинивание, повторно проверьте отсутствие скрытых стопоров или штифтов.
Контроль положения подшипников (рекомендация специалистов): сразу после демонтажа зафиксируйте термоусадочные кольца подшипников стяжками или отметьте их ориентацию. Запомните сторону расположения сателлитов – ошибка при обратной установке гарантирует вибрации.

Типичные ошибки	Последствия
Применение рычагов для отрыва	Деформация посадочных мест картера
Перекос при подъеме	Скол зубьев главной передачи
Игнорирование меток	Дисбаланс и преждевременный износ

Уложите извлеченный дифференциал на чистую поверхность зубьями вверх – это предотвратит повреждение шестерен и упростит диагностику. Немедленно протрите картер сухой ветошью для удаления металлической пыли. Проверьте наличие остатков уплотнителя в канавках картера – их нужно удалить скребком до полировки стыковочных плоскостей.

Выпрессовка подшипников с осей

Перед демонтажем тщательно очистите узел оси от грязи и остатков смазки. Зафиксируйте ось вертикально в тисках через свинцовые или медные прокладки, исключив деформацию вала.

Подберите оправку (подойдет стальная труба подходящего диаметра) и съёмник соответствующего размера. Убедитесь, что инструмент контактирует только с внутренним кольцом подшипника – приложение усилия к сепаратору или наружному кольцу гарантированно разрушит деталь.

Пошаговая процедура

Смажьте резьбу съёмника графитовой смазкой
Установите гидравлический пресс так, чтобы шток давил строго по оси вторичного вала
Создавайте давление плавно контролируемыми импульсами
При заклинивании нагрейте фланцевую гайку строительным феном (до 150°C)
Чередуйте нагрев и прессование для снятия термоусадки

Критические ошибки: Использование молотка деформирует посадочные места, а перекос съёмника при выпрессовке приводит к задирам на шейке вала. Для конических подшипников предварительно снимите стопорное кольцо и запомните ориентацию!

Признак проблемы	Решение
Подшипник не двигается	Прогреть корпус жидким азотом (–196°C)
Ржавчина на посадочном месте	Обработать WD-40, выждать 15 минут

После демонтажа проверьте шейку оси на биение индикаторным нутромером. Допустимое отклонение – не более 0,03 мм. Чистые посадочные поверхности гарантируют точную установку новых подшипников без перекоса.

Диагностика состояния шестерен главной пары

Проверка шестерен начинается с визуального осмотра через заливное отверстие редуктора. Сфокусируйтесь на зубьях: ищите сколы, глубокие задиры, выкрашивание металла и неравномерный износ. Используйте фонарь и зеркало для труднодоступных зон, отмечая любые участки с изменением цвета (синие пятна указывают на перегрев). Обратите внимание на зазор между шестернями – чрезмерный люфт определяется покачиванием карданного вала при заблокированных колесах.

Анализ масла предоставляет ключевые данные: сливайте жидкость через чистую воронку, улавливая металлическую стружку. Наличие крупной крошки (больше 1 мм) и абразивной пыли сигнализирует об активном разрушении зубьев. Проверьте уровень шума при работе: специфические признаки проблем главной пары включают вой на разгоне (износ под нагрузкой) и гул при торможении двигателем (деформации на холостом ходу). Используйте стетоскоп для локализации источника звука в зоне дифференциала.

Показатель	Норма	Отклонение (возможная причина)
Наличие металла в масле	Микрочастицы (пыль)	Крупная стружка (разрушение зубьев), блестящие чешуйки (выкрашивание)
Шумовой фон	Ровное гудение	Вой (износ под нагрузкой), лязг (люфт), стук на старте (критический износ)
Люфт выходного вала	0.05–0.1 мм	Более 0.15 мм (недопустимый зазор в зацеплении)

Критические признаки для немедленной замены:

Сквозные трещины в основании зубьев
Отсутствующая часть зуба (более 30% площади)
Конусный износ ("ступенька" на рабочей поверхности)

Отметьте маркером положение регулировочных гаек перед демонтажем.
Измерьте боковой зазор и пятно контакта при помощи свинцовой проволоки/специализированной пасты.
Используйте микрометр для замера толщины зубьев в трех точках. Расхождение значений >0.07 мм требует замены пары.
Проверьте радиальное биение шестерни щупом (допуск – до 0.03 мм).

Проверка износа подшипников дифференциала

После демонтажа редуктора и визуального осмотра подшипников на отсутствие трещин, сколов и выкрашивания, приступайте к измерению зазоров. Вращайте внутреннее кольцо каждого подшипника рукой, фиксируя появление шумов, стуков или заеданий – их наличие указывает на критический износ. Проверьте осевое биение посадочных мест валов индикаторным ногтем: допустимое значение не должно превышать 0,05 мм.

Для точной оценки используйте микрометр. Замерьте посадочные диаметры корпуса под наружные кольца подшипников и цапфы под внутренние – превышение заводских размеров на 0.02 мм и более требует замены. Используйте нутромер для оценки деформации посадочных гнёзд корпуса редуктора. Проверьте контактные дорожки колец: появление полированных участков («зеркал») или неравномерного износа свидетельствует о нарушении соосности.

Радиальный зазор: Проверьте щупом между роликами и сепаратором. Превышение 0.1 мм – сигнал к замене.
Осевой люфт шестерен: Фиксируйте индикатором при покачивании шестерни вдоль оси. Допуск: до 0.1 мм.
Сопряжение с корпусом: После запрессовки наружного кольца в гнездо попытайтесь сдвигать его ломиком – смещение исключено.

Параметр	Норма	Критическое значение
Радиальный люфт подшипника	0.02-0.04 мм	Свыше 0.08 мм
Биение вала	0-0.03 мм	Свыше 0.05 мм

Важно! При замене подшипников дифференциала меняйте оба комплекта (ведущей и ведомой шестерни) одновременно. Используйте только термостойкие смазки для редукторов при сборке.

Оценка состояния шлицев полуосей

Тщательно очистите шлицевые соединения полуосей от старой смазки и загрязнений, используя металлическую щётку и обезжириватель. Убедитесь, что зубцы и впадины полностью свободны от мусора – остатки могут скрыть дефекты и исказить результаты осмотра.

Проведите визуальный контроль при ярком освещении (фонарь, лампа). Ищите микротрещины на зубцах, особенно у основания. Проверьте торцы шлицов на наличие забоин, сильных рисков или признаков силовой деформации ("выкрашивание" металла).

Ключевые критерии оценки:

Равномерность износа: Используйте штангенциркуль для замера ширины каждого зуба. Разница более 0.1 мм на длине шлица свидетельствует о критическом износе.
Люфт в соединении: Установите полуось в дифференциал. Отклонение более 5-7° от оси под ручным усилием – признак недопустимого зазора.
Геометрия зубьев: Наличие "ступенек", вогнутостей или "скручивания" поверхности указывает на перегрузку и усталость металла.

Сравните состояние шлицев с контрольными значениями производителя. Если 30% зубьев имеют повреждения или износ превышает 0.2 мм, требуется замена. Игнорирование трещин или существенной деформации неизбежно приведёт к разрушению узла под нагрузкой.

Дефектовка сателлитов и оси дифференциала

Снимите сателлиты с оси дифференциала, очистите их ветошью и металлической щёткой от загрязнений. Осмотрите поверхность каждой шестерни при хорошем освещении: ищите задиры, выкрошенные зубья, глубокие сколы или трещины. Особое внимание уделите зоне контакта зубьев с другими шестернями дифференциала – следы чрезмерного износа обычно концентрируются там.

Проверьте ту́готу вращения сателлитов на оси вручную. Пары шаровых сателлитов должны проворачиваться свободно без клина, но без радиального люфта (допуск не более 0.1-0.2 мм). Наличие заеданий или ощутимого шатания указывает на критичный износ. Переверните зубчатые сателлиты в корпусе дифференциала – неравномерный или прерывистый зазор между тыльной стороной зуба и корпусом свидетельствует о деформации.

Замерьте диаметры осей сателлитов микрометром в трёх точках: у краёв и в центре. Превышение овальности более 0.01 мм или сужения в средней части требуют замены оси
Прокатите отшлифованный стержень по посадочным гнёздам корпуса дифференциала под сателлиты – риски или ступенчатые углубления на поверхности запрессовки указывают на необходимость расточки или замены корпуса
Измерьте диаметры отверстий сателлитов внутренним микрометром. Разница между максимальным и минимальным размером в сравнении с новыми значениями (обычно 0.02–0.03 мм) определит степень износа

Зафиксируйте ось в тисках через медные прокладки и проверьте её биение индикаторной головкой. Допустимое значение – до 0.05 мм. Изогнутая ось вызывает вибрации и приводит к ускоренному износу сателлитов. Используйте щупы для оценки зазора между сателлитами и корпусом дифференциала: превышение лимита в 0.3–0.4 мм нарушает геометрию зацепления.

Критерии утилизации комплектующих:

Глубокий откол на кромке зуба (более трети длины)
Визуально различимые на свет трещины при помощи лупы
Стирание хвостовика оси без обработки торцов
Сочетание точечной коррозии с усталостной деформацией

Отбракуйте сателлиты и оси одновременно при обнаружении любых дефектов – их дальнейшая эксплуатация неизбежно вызовет разрушение предындикаторной группы планетарного механизма. Экспертная практика рекомендует замену сателлитов парно даже при дефекте одного элемента, особенно в методах press-fit.

Измерение зазоров в подшипниках

Правильные зазоры в подшипниках критически важны для предотвращения перегрева, заклинивания и преждевременного износа приводных шестерен. Отклонения от нормы приводят к завыванию редуктора, вибрациям и изменению положения сателлитов планетарного механизма.

Перед измерениями очистите детали от загрязнений и старой смазки. Проверьте посадочные места в корпусе и на валу на отсутствие задиров. Подготовьте индикатор часового типа с магнитной стойкой, плоскомер или калиброванные пластины.

Процедура измерения

Установка индикатора:
- Закрепите магнитное основание индикатора на корпусе редуктора
- Направьте измерительный штифт перпендикулярно контролируемой поверхности
- Предварительно натяните плунжер на 0.5-1 мм и обнулите шкалу
Радиальный зазор:
- Приложите штифт к наружному кольцу подшипника
- Покачивайте кольцо перпендикулярно оси вала
- Фиксируйте размах отклонений стрелки индикатора
Осевой зазор:
- Установите индикатор вдоль оси вала
- Попеременно сдвигайте вал в обоих направлениях
- Читайте показания максимального люфта на шкале

Контроль величин:

Сравните результаты с допусками для вашего типа редуктора:

Тип подшипника	Радиальный зазор (мм)	Осевой зазор (мм)
Роликовый с цилиндрическими роликами	0.05 - 0.10	0.03 - 0.15
Шариковый радиально-упорный	0.02 - 0.08	0.02 - 0.30

Заменяйте подшипники при превышении допустимых зазоров на 15-20%. Используйте термопасту при измерениях для пластмассовых шестерен гипоидной передачи.

Определение степени износа сальников

После демонтажа редуктора тщательно осмотрите сальники на ведомом валу и чашке дифференциала. Проверьте их резиновые кромки (губки) на целостность: расслоения, перекосы, трещины или затвердение указывают на критический износ. Особое внимание уделите внутренней поверхности губы - она должна быть гладкой и эластичной без микроразрывов.

Надавите тонкой отверткой на рабочую кромку сальника через посадочное отверстие вала. Чрезмерная податливость или остаточная деформация после снятия нагрузки свидетельствуют о потере упругости материала. Оцените также состояние металлического корпуса: коррозия или искривление требуют замены независимо от состояния резины.

Оптимальный износ: Легкая линька на пыльнике, сохранение эластичности
Требуется замена: Полное отсутствие смазки под пыльником, задиры на кромке
Аварийный износ: Видимая течь при заводской заправке, оторванная губа

Симптом	Необходимость замены
Матовый след масла на корпусе	Плановой в течение 1 000 км
Постоянные масляные пятна	Немедленной

Важно: Даже сальник без явных дефектов меняйте при пробеге свыше 80 000 км, так как микротрещины не всегда видны невооруженным глазом.

Очистка картера редуктора от металлической стружки

После слива отработанного масла и снятия картера тщательно промойте обе части (крышку и саму картерную часть) подходящим растворителем (бензин "Калоша", уайт-спирит) или специальным очистителем. Цель – удалить не только видимую крупную стружку и металлический "мусор", но и весь старый масляный нагар, грязь и мелкие абразивные частицы. Используйте кисточку с жесткой щетиной для лучшего результата.

Перед промывкой, если демонтирован сам дифференциал с шестернями, осмотрите внутренние поверхности картера на предмет крупных задиров или глубоких царапин от стружки – их наличие требует дополнительного внимания. Металлическую стружку и пыль, особенно застрявшую в углублениях или магните масляного щупа (если есть), удалите магнитным съемником, пинцетом или скребком из мягкого пластика.

Обезжирьвание: После механического удаления стружки и крупного мусора проведите финишное обезжиривание всей внутренней поверхности картера и привалочной плоскости растворителем. Убедитесь, что старое масло и загрязнения полностью удалены. Дайте деталям просохнуть.
Удаление старого герметика: Скрупулезно соскоблите весь остаток старого герметика с привалочной плоскости картера и крышки, используя пластиковый или деревянный скребок. Металлические скребки использовать запрещено – они повредят поверхность и нарушат герметичность при сборке.
Контрольная проверка: Тщательно визуально осмотрите очищенный картер при хорошем освещении. Протрите внутренние полости чистой, безворсовой, белой ветошью, слегка смоченной в растворителе. На проверочной салфетке или ветоши не должно оставаться следов металлической пыли, стружки или грязи.

Полная и качественная очистка картера от металлической стружки – обязательное условие надёжной работы обновленного редуктора.

Подбор нового комплекта подшипников

После разборки редуктора и дефектовки узлов, точный подбор новых подшипников – ключевой этап. Учитывайте маркировку и состояние старых подшипников, данные производителя авто и технические характеристики редуктора. Не используйте аналоги без проверки совместимости по размерам и нагрузкам.

Категорически избегайте подшипников неизвестного происхождения. Отдавайте предпочтение оригинальным запчастям или сертифицированным аналогам от проверенных брендов (SKF, FAG, NSK). Это напрямую влияет на ресурс редуктора и уровень шумов при работе.

Критерии выбора:

Точные размеры (внутренний Ø, внешний Ø, ширина) – замерьте старые детали штангелем даже при наличии маркировки.
Тип конструкции (конические роликовые, шариковые) – должен строго соответствовать снятым образцам.
Класс точности – не ниже рекомендованного производителем (обычно Р6 или выше для ведущих шестерен).
Термообработка и материал – для высоконагруженных узлов критична стойкость к ударным нагрузкам.

Проверка и подготовка перед установкой:

Сверьте маркировку на новых подшипниках с каталогом поставщика.
Осмотрите поверхности на отсутствие повреждений при транспортировке.
При работе с коническими подшипниками – купите комплектом внутреннее и внешнее кольцо (замена отдельными компонентами недопустима).
Подготовьте необходимые съемники и оправки для запрессовки, исключающие перекосы.

Ошибка	Последствие
Неправильный зазор между кольцами	Перегрев, разрушение осей, вой редуктора
Несовместимость материалов	Ускоренный износ, задиры на шестернях
Экономия на классе точности	Вибрация, снижение КПД, поломка сателлитов

Установка новых сальников на посадочные места

Очистите посадочные места в картере редуктора и на фланцах валов от следов старой смазки, грязи и повреждений металла. Используйте безворсовую ветошь и специализированный очиститель, избегая абразивных материалов. Тщательно протрите поверхности до полного обезжиривания.

Проверьте состояние посадочных канавок и рабочих кромок – отсутствие задиров, коррозии и деформаций критически важно для герметичности. При обнаружении дефектов поверхности потребуется шлифовка или замена компонента.

Технология монтажа

Смажьте внешний диаметр нового сальника моторным маслом или специальной сборочной пастой.
Наденьте сальник на вал, совместив его с посадочным отверстием строго перпендикулярно оси вращения.
Используйте оправку подходящего диаметра или отрезок трубы, равномерно распределяя усилие:

Инструмент	Требования
Монтажная оправка	Диаметр равен внешней кромке сальника
Пресс/молоток	Удары только через демпфирующую прокладку

ВАЖНО:

Не допускайте перекоса – это приведёт к деформации
Губа сальника всегда должна быть обращена внутрь редуктора
Утопление сальника – строго до упора в ступеньку посадочного места

После установки заполните пространство за губами сальника смазкой через технологическое отверстие до выступления излишков

Прессовка подшипников на дифференциал

Для прессовки подшипников потребуется гидравлический пресс, оправка с опорными кольцами, термопечь или индукционный нагреватель, а также чистая ветошь. Обязательно наденьте защитные очки и убедитесь в отсутствии повреждений на посадочных местах дифференциала и новых подшипниках.

Перед монтажом обработайте посадочные места на корпусе дифференциала очистителем, после чего нанесите тонкий слой молибденовой смазки. Нагрейте внутренние обоймы подшипников до 80-90°C с помощью термопечи – это обеспечит плавную посадку с минимальным давлением.

Установите дифференциал
Зафиксируйте корпус дифференциала на прессе вертикально, используя специальную оправку для защиты шестерен.
Напрессовка первого подшипника
Наденьте нагретый подшипник на вал и приложите оправку только к внутреннему кольцу. Медленно создавайте давление до полной посадки. Проверните вал для контроля плавности хода.
Монтаж распорной втулки
Установите заводскую распорную шайбу или втулку строго по схеме производителя. Используйте микрометр для проверки толщины.
Напрессовка второго подшипника
Совместите подшипник с посадочным местом и повторите операцию прессовки. Следите, чтобы усилие приходилось исключительно на внутреннее кольцо.

Ошибка	Последствие
Давление на наружное кольцо	Деформация сепаратора и разрушение подшипника
Недостаточный нагрев	Залипание обоймы и перекос при посадке
Повреждение распорной втулки	Неправильный преднатяг и шум при работе

После монтажа проверьте осевой люфт щупом и доведите преднатяг регулировочными шайбами согласно техническим требованиям (обычно 0.05–0.1 мм). Прокрутите дифференциал в сборе рукой – вращение должно быть равномерным без заеданий.

Регулировка натяга подшипников ведущей шестерни

После установки новой распорной втулки или замены подшипников критически важно выставить правильный натяг. Для этого последовательно затягивайте гайку крепления фланца ведущей шестерни с использованием динамометрического ключа, контролируя момент проворачивания. Проверка осуществляется путём замера усилия, необходимого для вращения вала струнным динамометром – диск должен вращаться с определённым сопротивлением, указанным в мануале конкретного редуктора.

Избыточный натяг приводит к перегреву и заклиниванию подшипников, а недостаточный вызывает люфт вала и ударные нагрузки на шестерни. При первом затягивании гайки после сборки периодически проверяйте нагрев корпуса подшипников кратковременным запуском двигателя – локальный перегрев свидетельствует о чрезмерном усилии. Для точной регулировки используйте регулировочные шайбы разной толщины, устанавливаемые между внутренними кольцами подшипников.

Ключевые этапы регулировки

Соберите узел ведущей шестерни с новой распорной втулкой и сальником.
Затяните монтажную гайку с предварительным усилием (обычно 50-100 Нм) для посадки деталей.
Измерьте момент проворачивания динамометром (пример: 0.1-0.4 Нм для новых подшипников).
При необходимости снимите гайку, добавьте или замените регулировочную шайбу.
Повторяйте затяжку и замеры до достижения нормы, зафиксировав гайку контргайкой или стопором.

Таблица типовых значений натяга:

Тип редуктора	Момент проворачивания (Нм)	Допустимый люфт
Легковые авто	0.15-0.35	Отсутствует
Грузовые авто	0.4-0.8	Менее 0.05 мм

Важно! Заменяйте распорную втулку при каждой разборке – пластиковая деформация металла не обеспечит стабильность нагрузки после повторного зажатия. Используйте только сертифицированный инструмент для деформации стопорного кольца гайки. Оптимальный натяг достигается при холодной температуре редуктора (18-25°С).

Монтаж дифференциала в картер редуктора

После установки подшипников в картер и на дифференциал, аккуратно опустите дифференциал в картер редуктора. Убедитесь, что сателлиты и шестерни главной передачи не смещены. Совместите монтажные отверстия картера с посадочными местами корпуса дифференциала – отклонения недопустимы.

Наденьте регулировочные кольца на подшипники дифференциала и проведите предварительную установку. Проверьте зацепление шестерен главной пары без прижима болтами – между зубьями должен оставаться равномерный зазор по всей окружности. Используйте щуп для контроля технического зазора (параметры уточняйте в мануале вашего авто).

Этапы запрессовки и регулировки:

Запрессуйте внешние обоймы подшипников в картер специальным оправком (удары молотком исключены!)
Установите картер на стенд для регулировки бокового зазора шестерен главной передачи
Настройте зацепление через регулировочные шайбы дифференциала (вращением стопорных гаек)
Измеряйте пятно контакта краской: правильное расположение – центр зуба с небольшим смещением к основанию

Параметр	Допустимое значение	Метод контроля
Боковой зацеп	0.08-0.15 мм	Динамическим щупом
Осевой люфт	≤ 0.05 мм	Индикаторной головкой

Окончательно затяните корпус дифференциала моментом, указанным производителем (обычно 80-120 Н·м). Проверните дифференциал вручную несколько раз – вращение должно быть плавным без заеданий. Появление фрикционного шума свидетельствует о нарушении регулировки!

Регулировка бокового зазора в зацеплении шестерен

Величина бокового зазора (люфта) между зубьями конических шестерен редуктора критически влияет на долговечность и шумность работы узла. Отклонение от нормы вызывает ускоренный износ, локальный перегрев или вибрации. Для измерения используйте индикатор часового типа, настраивая его штифт перпендикулярно тыльной стороне зуба ведомой шестерни при зафиксированной ведущей. Оптимальные значения обычно лежат в диапазоне 0.08–0.18 мм (уточняйте в ТХ модели).

Основным регулировочным элементом служат шайбы под фланцами подшипников дифференциала. Увеличение толщины шайб с одной стороны и уменьшение с другой смещает ось ведомой шестерни. Если шайбы между крышкой подшипника и картером – перемещение шестерни достигается перераспределением шайб между левым и правым фланцами.

Алгоритм регулировки:

Фиксация ведущей шестерни: Затяните гайку фланца с предписанным моментом после установки новой распорной втулки
Установка дифференциала: Поместите узел в картер с предварительным набором регулировочных шайб равной толщины на обеих сторонах
Измерение зазора: Закрепив индикатор, проворачивайте ведомую шестерню, регистрируя колебания стрелки на 3–4 зубьях
Корректировка толщины шайб:
- Увеличить зазор – добавьте шайбы со стороны ведомой шестерни, уменьшите с противоположной
- Уменьшить зазор – уберите шайбы со стороны ведомой шестерни, добавьте на обратную сторону
Контроль натяга подшипников: После регулировки проверьте усилие проворачивания дифференциала динамометром (0.1–0.4 Нм)

Правила расчета толщины шайб:

Требуемое изменение зазора	Корректировка толщины шайб
Увеличить на 0.05 мм	+0.10 мм к пакету со стороны шестерни, -0.10 мм с противоположной
Уменьшить на 0.05 мм	-0.10 мм от пакета со стороны шестерни, +0.10 мм к противоположной

Пример: При измеренном зазоре 0.12 мм (норма 0.15 мм) и исходной толщине шайб 2.0 мм с обеих сторон требуется:

Увеличить зазор на 0.03 мм → добавить шайбы общей толщиной 0.06 мм со стороны ведомой шестерни
Итоговая толщина: сторона шестерни – 2.06 мм, противоположная – 1.94 мм

Критические ошибки:

Использование щупов вместо индикатора (погрешность ≥ 50%)
Регулировка только одной стороны без компенсации толщин
Игнорирование проверки пятна контакта после корректировки зазора

Установка регулировочных шайб подшипников

После подбора требуемой толщины регулировочных шайб тщательно очистите посадочные места в картере редуктора и на фланцах подшипников от грязи и остатков старой смазки. Убедитесь, что шайбы не имеют повреждений (заусенцев, деформации) и соответствуют толщине, определенной в ходе предварительных замеров с помощью индикатора.

Установите шайбы строго на заданные позиции: наружное кольцо ведущей шестерни требует монтажа между подшипником и посадочным буртом картера, тогда как на ведомую шестерню шайбы поместите с обоих торцов подшипников в гнезда чашек корпуса дифференциала. Каждую шайбу размещайте плоской стороной к корпусу, избегая перекоса при монтаже.

Наденьте шайбы на валы/чашки строго по схеме для конкретной модели редуктора. Убедитесь в полном прилегании к опорным поверхностям.
Смажьте шайбы и подшипники трансмиссионным маслом для защиты при первых оборотах.
Проверьте свободный ход подшипников пальцем: детали должны вращаться без клинов, но с ощутимым натягом.
Выполните повторную проверку зазоров индикатором после фиксации крепежом. Допустимое отклонение от расчетной толщины – максимум 0,05 мм. При превышении подберите шайбы заново.
Затяните крепежные гайки моментом, указанным производителем (обычно 190-230 Н·м), с применением динамометрического ключа.

Параллельно измерьте температуру корпуса редуктора при обкатке: локальный нагрев свыше 80°C свидетельствует о чрезмерном поджатии подшипников. Категорически запрещено использовать шайбы с разной толщиной на симметричных позициях дифференциала (например, слева/справа) – это вызовет перекос валов.

Фиксация элементов

Элемент	Тип фиксатора	Требование
Гайка хвостовика	Контргайка	Затяжка с последующей отгибкой стопора
Кольца подшипников	Стяжные болты	Обязательная фиксация анаэробным герметиком

После сборки запрещено прикладывать ударные нагрузки к валам до полной замены масла. Полная приработка узла наступает через 500-700 км пробега – в этот период избегайте резких разгонов и буксировки прицепа. Проверку люфтов выполняйте при ТО через 2000 км пробега.

Замер пятна контакта главной пары

Тщательно очистите зубья обеих шестерён редуктора (ведущей и ведомой) от старой смазки и загрязнений обезжиривателем. Нанесите тонкий равномерный слой контактной краски (например, Prussian Blue) на зубья ведомой шестерни минимум в трёх равноудалённых точках по окружности. Краска должна быть густой и покрывать рабочую поверхность без пробелов.

Прокрутите ведущую шестерню в обе стороны под нагрузкой: руками на фланце (при частичной сборке) или ключом на гайке хвостовика. Обеспечьте не менее 5–10 полных оборотов, имитируя рабочие условия без запуска двигателя. Прекратите вращение до стирания краски от трения – идеальное пятно должно сформироваться за 2–3 оборота.

Определение точности контакта по отпечатку

Осмотрите отпечаток на зубьях ведомой шестерни. Нормой считается:

Расположение в средней части зуба: контакт не должен касаться вершины зубца (риск задиров) или его основания (ускоренный износ).
Площадь покрытия: 70–80% длины зуба при ширине, равной 50–60% высоты.
Форма: равномерный овал или прямоугольник без разрывов и смещений к краям.

Используйте таблицу для интерпретации отклонений:

Дефект отпечатка	Причина
Смещение к вершине зуба	Недостаточный предварительный натяг подшипников
Смещение к основанию зуба	Избыточный натяг подшипников или износ посадочных мест
Асимметрия (шире с одного края)	Неправильная регулировка бокового зазора, перекос корпуса
Прерывистые пятна	Деформация шестерён, загрязнения на посадочных поверхностях

Обязательно повторите замер после каждой корректировки зазоров или натяга подшипников до достижения нормы.

Финальная затяжка крышек подшипников

Установите крышки подшипников дифференциала в картер редуктора в соответствии с метками совпадения, нанесенными при разборке, обеспечьте плотное прилегание без перекосов. Нанесите тонкий слой герметика на стыкующиеся поверхности картера и крышек (за исключением моделей с уплотнительными прокладками), избегая излишков состава внутри полости.

Вворачивайте крепежные болты крышек вручную до упора, убедившись в отсутствии перекоса. Расположите динамометрический ключ с требуемым для вашей модели моментом затяжки, указанным в сервисной документации (например, от 9 до 15 кгс·м для большинства легковых авто).

Предварительная затяжка: Затяните все болты крест-накрест в 2-3 этапа, начиная с центральных, с усилием 30-50% от номинального момента для выравнивания нагрузки.
Финальное усилие: Повторите диагональную последовательность, доводя момент до точного значения ровно за один плавный проход без рывков. Для схемы из 4 болтов:
1. Верхний левый
2. Нижний правый
3. Верхний правый
4. Нижний левый
Контроль: Проверните фланец ведущей шестерни рукой – вращение должно быть равномерным, без заеданий. При наличии момента инерции предварительного натяга проверьте его динамометром.
Фиксация: Установите стопорные пластины или шайбы (если предусмотрены конструкцией), загните усики. Незамедлительно удалите выступивший герметик.

Установка нового сальника хвостовика

Тщательно очистите посадочное место сальника в картере редуктора и поверхность хвостовика вторичного вала от грязи, старой смазки и металлической стружки. Используйте безворсовую ветошь и очиститель для металла. Убедитесь, что старый сальник удален полностью и не осталось его обломков, а рабочая кромка вала не имеет задиров или рисок. Любые неровности на валу могут повредить новый сальник практически мгновенно.

Нанесите тонкий слой чистого трансмиссионного масла или специальной смазки для сальников на рабочую кромку (пыльник) нового сальника и на посадочную поверхность картера. Также слегка смажьте поверхность хвостовика вала, с которой будет контактировать кромка сальника. Это значительно облегчит установку и предотвратит сухой запуск, который может повредить уплотнение.

Аккуратно установите новый сальник в посадочное место картера, строго соблюдая правильное направление:

Наружная металлическая обойма сальника должна касаться картера по всей окружности. Убедитесь, что сальник входит ровно.
Манжета (резиновая кромка с пружинкой) сальника всегда должна смотреть внутрь редуктора. Пружинка поджима должна быть обращена к смазываемой зоне.

Запрессуйте сальник до упора:

Используйте специальную оправку подходящего диаметра (рекомендуется) или плоский металлический предмет (например, головку или брусок), который будет опираться только на наружную металлическую кромку сальника.
Ни в коем случае не бейте молотком непосредственно по телу сальника или его резиновой части!
Легкими, равномерными постукиваниями через оправку утопите сальник в посадочное место заподлицо с плоскостью картера или согласно его посадочному уступу. Следите, чтобы сальник входил строго параллельно плоскости посадочного места, без перекоса.
Если используется стопорная шайба под крепление фланца кардана (на некоторых моделях), не забудьте установить ее обратно после запрессовки сальника.

После установки еще раз визуально убедитесь, что сальник установлен ровно и без едва заметных повреждений резиновой кромки. Далее устанавливайте фланец карданного вала и другие снятые компоненты в обратной последовательности. Залейте чистое трансмиссионное масло требуемого типа и до необходимого уровня. Перед началом эксплуатации проверьте герметичность соединения хвостовика на отсутствие течей масла. Немного выступившего масла в привалочной плоскости после первого запуска – нормально (остатки смазки), но постоянная капля свидетельствует о неправильно установленном или поврежденном сальнике.

Замена прокладки картера редуктора

Для замены прокладки картера редуктора предварительно демонтируйте корпус редуктора с транспортного средства, предварительно слив трансмиссионное масло в чистую ёмкость. Очистите наружные поверхности картера от грязи металлической щёткой, чтобы исключить попадание абразивных частиц внутрь механизма при разборке.

Ослабьте крепёжные болты крест накрест, после чего аккуратно разделите половинки картера при помощи монтажной лопатки. Удалите старую прокладку, тщательно зачистите привалочные плоскости картера и крышки от остатков герметика и прокладочного материала, используя скребок и ацетон.

Последовательность монтажа

Промажьте новую прокладку герметиком с обеих сторон (если рекомендовано производителем) и установите её на посадочное место нижнего картера.
Совместите крышку картера с корпусом, проверяя правильность позиционирования прокладки.
Затяните болты крепления динамометрическим ключом в последовательности «от центра к краям» с усилием, указанным в технической документации ТС.

Заполните редуктор свежим маслом через заливное отверстие, проверив уровень щупом или до контрольного отверстия. Соблюдайте межсервисный интервал замены жидкости и рекомендуемые производителем допуски (например, GL-5, 75W-90 для большинства авто). Устраните утечки масла на стыках в течение первых 100 км пробега путём протяжки болтов с соблюдением момента затяжки.

Параметр контроля	Рекомендации
Состояние плоскости картера	Макс. перекос 0.05 мм
Допустимая деформация прокладки	Не более 5% от толщины
Температурный диапазон герметика	-40°C до +150°C

Критические ошибки:

Применение нештатных уплотнителей или герметиков при ремонте
Затяжка болтов без калиброванного ключа либо с превышением момента
Неполная промывка картера перед сборкой

Диагностируйте герметичность соединения тестовой поездкой: характерный звук под нагрузкой или следы масла на картере после прогрева укажут на некачественный монтаж. Контролируйте температуру корпуса редуктора тыльной стороной ладони – локальный перегрев сигнализирует о недостатке масла.

Заправка свежего трансмиссионного масла

Убедитесь, что сливная и заливная пробки заднего редуктора плотно затянуты после завершения ремонтных работ. Подготовьте свежее масло, рекомендованное производителем транспортного средства – использование неподходящей жидкости провоцирует ускоренный износ деталей и шум при работе. Очистите область вокруг заливного отверстия от грязи ветошью во избежание попадания абразивных частиц внутрь узла.

Установите насос для трансмиссионных масел в ёмкость со смазкой, затем вставьте шланг насоса в заливное отверстие редуктора. Медленно подавайте масло до момента вытекания из контрольного отверстия (при его наличии) или достижения уровня нижней кромки заливной горловины. При отсутствии насоса воспользуйтесь длинным носиком маслёнки или шприцем большого объёма.

Контроль уровня и советы

После заполнения запустите двигатель и движитесь 3–5 минут на малой скорости для распределения масла.
Заглушите мотор и проверьте уровень на холодном редукторе – при необходимости долейте жидкость до требуемой метки.
Убедитесь в отсутствии подтёков через сальники и прокладки.

Критические нюансы:

Используйте динамометрический ключ для пробок – перетяжка разрушает резьбу, недотяжка ведёт к утечкам.
Не смешивайте масла разных производителей или спецификаций – химическая несовместимость снижает защитные свойства.
Утилизируйте отработку в специализированных пунктах приёма – слив в грунт или канализацию запрещён.

Предварительная проверка люфтов на стенде

Поднимите автомобиль на подъёмнике или установите на специальные опоры, обеспечив полную разгрузку задних колёс. Запустите двигатель, включите передачу и выровняйте скорость вращения до 40–50 км/ч по показаниям спидометра. Попросите помощника плавно зафиксировать тормозные колодки ручного тормоза на 2–3 секунды, после чего немедленно отпустить.

Внимательно наблюдайте за фланцами полуосей и кардана через диагностические зеркала или камеры. Обратите особое внимание на амплитуду углового смещения узлов относительно нейтрального положения при кратковременном торможении. Зафиксируйте параметры визуально либо с помощью датчиков смещения.

Критерии оценки результатов

Допустимый люфт: не более 5–7° для карданного вала и 10–12° для ступичной зоны
Критическое значение: угловое биение свыше 15° указывает на износ подшипников или шестерён
Локальная вибрация: рывки при сбросе тормоза сигнализируют о повреждении сателлитов дифференциала

Важные условия: измерения проводите при +20±5°C. Чрезмерный нагрев редуктора во время теста требует остановки диагностики и визуального контроля смазки. Для гибридов и электромобилей используйте принудительный режим работы двигателя через диагностический сканер.

Установка редуктора на автомобиль

Тщательно очистите и обезжирьте посадочную поверхность редуктора и фланец картера моста, удалив остатки старой прокладки и герметика. Нанесите тонкий равномерный слой анаэробного герметика на чистую поверхность картера либо установите новую заводскую прокладку.

Аккуратно наденьте редуктор на шпильки полуосей, следя за совпадением меток (при наличии), избегая перекоса. Вручную закрутите крепежные болты по диагональной схеме для равномерного притягивания. Используйте динамометрический ключ для финальной затяжки согласно спецификации производителя (обычно 60-90 Нм).

Ключевые операции:

Установите предварительно смазанные сальники полуосей с помощью оправки
Подключите тормозные магистрали к суппортам, протяните хомуты
Вставьте полуоси в шлицы дифференциала до характерного щелчка фиксаторов стопорных колец
Протяните гайки крепления амортизаторов и пружин подвески

Совет специалиста:

Проверьте монтажный зазор подшипников дифференциала пластилиновым методом: уложите пластилин на шестерни, проверните выходные фланцы. Слой 1,2-1,8 мм – норма (параметры уточните в мануале)
После заливки свежего масла прогрейте редуктор на подъемнике в течение 5 минут при 30 км/ч для распределения смазки

Контроль после монтажа	Допуск
Шум при разгоне	Полное отсутствие гула
Вибрация на скорости 80-100 км/ч	Менее 0,5 мм/с
Температура корпуса после 50 км	Не выше 70°C

Калибровка крепежных соединений по моменту

Точность момента затяжки резьбовых соединений – критический этап сборки заднего редуктора. Недостаточное усилие приводит к самоотворачиванию и утечке масла, а чрезмерное вызывает деформацию корпуса, разрушение сальников или срыв резьбы. Используйте сертифицированный динамометрический ключ, соответствующий диапазону усилий спецификации производителя.

Начинайте калибровку с очистки резьбовых отверстий и шпилек от остатков герметика и загрязнений. Нанесите рекомендуемый производителем фиксатор резьбы или моторное масло на болты/шпильки, если это предписано (сухая и смазанная резьба требуют разного момента). Применение неподходящей смазки искажает показания и приводит к ошибкам.

Затяните все соединения предварительно вручную или малым моментом (20-30% от конечного).
Соблюдайте схему затяжки "крест-накрест" или "от центра" для фланцев и крышек подшипников во избежание перекосов.
Производите окончательную затяжку в 2-3 этапа, равномерно увеличивая значение (например: 50% → 80% → 100%).
Для ответственных соединений (крышки дифференциала, хвостовик) повторите проверку момента через 15 минут после первого прохода ("дотяжка").

Типовые значения моментов для креплений заднего редуктора:

Узел	Момент затяжки (Н·м)	Особенности
Болты картера редуктора (M10)	55-65	Крестообразная схема
Фланец карданного вала (M12)	75-85	Стартовый момент + угловая доводка
Крышка подшипников	40-50	Обязательна дотяжка

Важно: Никогда не превышайте максимальные значения из сервисной документации. Для замковых гаек (контршайбы, стопоры) меняйте элемент на новый и используйте рекомендованный метод фиксации. Проверьте свободное вращение валов после затяжки всех соединений.

Подключение кардана и полуосей

Установите карданный вал со стороны коробки передач, совместив проушины вилки с фланцем редуктора. Зафиксируйте соединение крепежными болтами, применив динамометрический ключ для затяжки с усилием, указанным в спецификации производителя. Проверьте соосность валов во избежание вибраций при эксплуатации.

Подсоедините полуоси к шлицевым ступицам дифференциала и ступицам колес, предварительно нанеся тонкий слой консистентной смазки на шлицы. Установите стопорные кольца и закрепите внешние фланцы гайками с контролем момента затяжки. Убедитесь в отсутствии осевых люфтов

Критические моменты:

Контроль момента затяжки всех ответственных соединений
Проверка правильности положения реактивной тяги
Обкатка трансмиссии на стенде при минимальных оборотах

Совет: Перед запуском двигателя заполните редуктор маслом до контрольного отверстия!

Элемент	Рекомендуемое усилие затяжки (Нм)
Фланцы кардана	90-110
Гайки полуосей	180-250

Тестовая поездка без нагрузки

Осуществите пробный запуск автомобиля на подъемнике или эстакаде, предварительно убедившись в отсутствии подтеков масла на корпусе редуктора и надежности крепления карданного вала. Включите нейтральную передачу и запустите двигатель, дав маслу распределиться по узлам в течение 2-3 минут.

Последовательно переключайте передачи (для МКПП) или плавно увеличивайте обороты двигателя (для АКПП), наблюдая за поведением узла. Контролируйте температурный режим, прикладывая руку к корпусу редуктора через равные промежутки времени – допустимый нагрев не должен превышать 60-70°C.

Ключевые параметры для мониторинга:

Вибрация: отсутствие гула, скрежета и биения на всех режимах работы
Шумы: равномерное гудение без резких стуков и металлического скрежета при ускорении/торможении
Кинематика: синхронная работа валов, отсутствие рывков при передаче момента

Режим	Рекомендуемое время	Допустимая норма шума
Холостой ход	3-5 мин	Равномерный низкочастотный гул
Средние обороты (2500-3500 об/мин)	10 мин	Стабильное гудение без усиления

Проведите экстренное торможение двигателем при 40-50 км/ч для оценки реакции дифференциала на резкую смену нагрузки. Повторяйте циклы "разгон-торможение" 4-5 раз, уделив особое внимание моменту переключения передач.

Важно: При появлении нехарактерных звуков или вибраций немедленно прекратите проверку. Повторный демонтаж редуктора потребуется при обнаружении свиста на разгоне (указывает на перетяжку подшипников) или стука холостом ходу (недостаточный натяг главной пары).

Контроль температуры редуктора после пробега

После поездки на автомобиле или другом технике с задним мостом, припаркуйте транспорт на ровную поверхность с выключенным двигателем. Дождитесь естественного остывания редуктора в течение 10-15 минут перед проверкой.

Используйте бесконтактный пирометр для замера. Направьте луч на крышку редуктора и тыльную часть картера в нескольких точках. Избегайте зоны выпускной системы и вращающихся деталей. Фиксируйте максимальное и минимальное значения для анализа.

Нормы и отклонения

Сравните результаты со стандартами производителя. Типичный допустимый диапазон после эксплуатации:

Условия	Нормальная температура
Городской режим	60-85°C
Трасса (до 100 км/ч)	70-95°C
Экстремальная нагрузка	до 110°C

Тревожные признаки:

Температура превышает 120°C даже без перегрузки
Сильный перегрев одной зоны редуктора
Резкий запах горелого масла при открытии пробки

При отклонениях немедленно проверьте:

Уровень и состояние масла (продукты износа или металлическая стружка)
Работу системы охлаждения (если установлен маслорадиатор)
Отсутствие люфтов подшипников и целостность сальников

Проверка на отсутствие течи масла

После установки крышки и заливки масла запустите двигатель, включите первую передачу и дайте автомобилю поработать под нагрузкой на подъемнике или эстакаде 10-15 минут, следя за оборотами (не более 2000 об/мин). Визуально контролируйте стыковочные швы редуктора, сальники полуосей и фланца карданного вала – появление даже незначительных масляных подтеков указывает на ошибки сборки.

Проведите повторный осмотр через 15 минут после остановки двигателя, уделяя внимание нижней части картера (с помощью зеркала или камеры телефона). Отсутствие капель на поверхности редуктора и защите картера – обязательное условие для завершения работ. При обнаружении протечек немедленно заглушите машину и приступайте к поиску причины путем поэтапной протяжки крепежных болтов и диагностики сальников.

Критические зоны для контроля

Место прилегания полуоси: следы масляной пыли на внутренней поверхности колесного диска
Граница крышки редуктора: масло на резьбе болтов или по периметру стыка
Уплотнение фланца кардана: запотевание тыльной стороны крестовины
Дренажное отверстие: струйка или каплеобразование на сливной пробке

Признак проблемы	Вероятная причина
Масляные пятна радиальными лучами вокруг фланцев	Износ или деформация сальника
Капли вдоль линии соединения крышки	Непрокон герметика, перетянутый крепеж
Масляный туман на вентиляционном клапане	Забит дренаж редуктора

Важно! Утечки через сальники устраняются только их заменой! Подтяжка крепежа крышки допускается исключительно на остывшем редукторе с соблюдением момента затяжки (уточнять в мануале ТС). После устранения неполадок обязательна повторная обкатка с контролем уровня масла.

Список источников

При подготовке пошаговой инструкции по ремонту заднего редуктора использовались специализированные технические материалы для обеспечения точности рекомендаций. Ключевое внимание уделялось проверенным практикам и стандартам производителей при разборке и сборке узлов трансмиссии.

Ниже представлены первичные источники, содержащие диагностические методики, нормативы затяжки крепежа и спецификации смазочных материалов. Все рекомендации согласуются с требованиями безопасности при работе с компонентами трансмиссии легковых и грузовых автомобилей.

Официальные сервисные мануалы ведущих автопроизводителей (Volkswagen, Toyota, Ford) по ремонту трансмиссий
Техническая библиотека ГОСТ стандартов регулировки зацеплений шестерён (ГОСТ Р 54121-2010)
Труды НИИ автомобильного транспорта по дефектовке деталей редуктора
Материалы отраслевых семинаров Автосервис+ по технологиям восстановления гипоидных передач
Производственные инструкции поставщиков автокомпонентов (ZF, Eaton) по установке подшипников
Аналитические отчеты по подбору трансмиссионных масел (SAE J306)
Методические рекомендации сети техцентров Автоэксперт по диагностике шумов редуктора
