Устройство и принцип работы внутренней дверной ручки ВАЗ 2101, 2103, 2105, 2107

Статья обновлена: 18.08.2025

Внутренняя ручка двери – критически важный элемент системы доступа в салон классических моделей ВАЗ.

Механизм выполняет две основные функции: управление защелкой замка при открывании изнутри и дублирующий выход при аварийных ситуациях.

Конструкция включает базовые компоненты: рычажную систему, крепежные элементы и пластиковую/металлическую рукоятку.

Понимание устройства этого узла необходимо для правильной эксплуатации, диагностики неисправностей и самостоятельного обслуживания автомобилей семейства "классика".

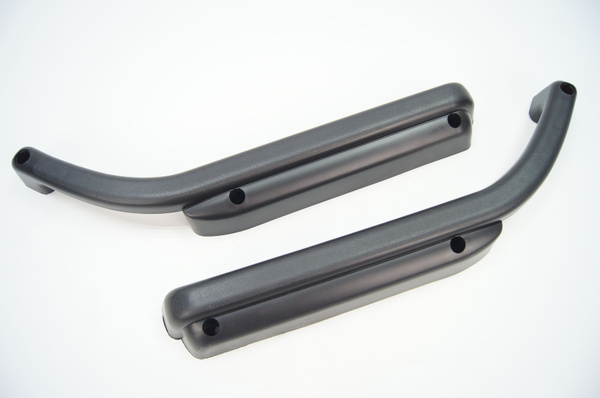

Материалы и типовое устройство рукоятки

Основным материалом изготовления корпуса и рычага внутренней ручки дверей ВАЗ классических моделей служит ударопрочный пластик (АБС-пластик, полистирол), обеспечивающий необходимую прочность и долговечность при регулярных нагрузках. Декоративная накладка (пластрон), маскирующая крепежные элементы, выполняется из того же пластика, но часто имеет текстурированную поверхность или окрашивается в черный/серый цвет для гармоничного сочетания с обшивкой двери.

Металлические компоненты представлены осью вращения рычага (стальной штифт), возвратной пружиной из высокоуглеродистой проволоки и кронштейном крепления к тяге замка (штампованная сталь). Пружина обеспечивает автоматическое возвращение рычага в исходное горизонтальное положение после открывания. Тяга замка изготавливается из стальной проволоки диаметром 3-4 мм и соединяет рычаг ручки с механизмом замка через регулируемую вилку.

Типовые элементы конструкции рукоятки

Рычаг: П-образная пластиковая деталь, захватываемая рукой. Имеет отверстие для оси вращения и проушину для соединения с тягой замка.
Корпус (основание): Фиксируется винтами к внутренней панели двери. Содержит посадочные места для оси рычага и направляющие для тяги.
Возвратная пружина: Располагается на оси вращения рычага внутри корпуса. Создает усилие для возврата рычага.
Декоративная накладка (пластрон): Закрывает монтажные винты и придает законченный вид. Фиксируется защелками.
Тяга замка: Стальной стержень с петлями/вилкой на концах. Передает усилие от рычага на приводной рычаг замка.

Элемент	Материал	Функция
Рычаг, Корпус, Накладка	Ударопрочный пластик	Основная конструкция, эргономика, внешний вид
Ось вращения	Сталь	Обеспечение вращения рычага
Возвратная пружина	Закаленная стальная проволока	Автоматический возврат рычага
Тяга замка	Стальная проволока	Передача усилия на механизм замка

Ключевые компоненты механизма открывания

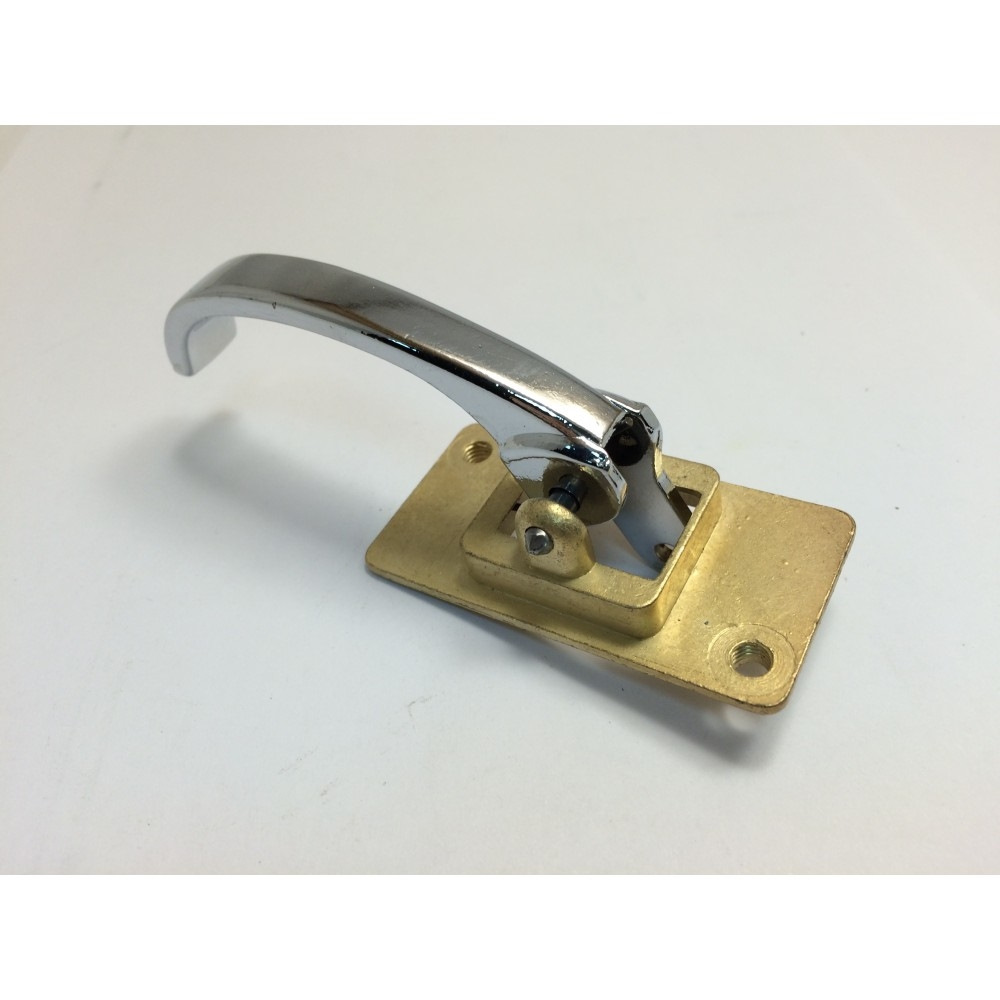

Внутренняя ручка двери ВАЗ классических моделей напрямую соединена с тяговым рычагом через стальной штифт или ось. При повороте рукоятки усилие передаётся на тягу, которая смещает запорный механизм, освобождая защёлку от стойки кузова. Простота этой кинематической схемы обеспечивает надёжность даже при значительном износе деталей.

Основные элементы системы работают в условиях постоянных механических нагрузок, что объясняет типичные неисправности: люфт ручки, заедание замка или самопроизвольное открывание. Износ пластиковых втулок крепления и ослабление пружинных фиксаторов напрямую влияют на чёткость срабатывания механизма.

Составные части узла

Ручка-скоба – литая металлическая основа с пластиковым покрытием
Тяга открывания – стальной стержень с регулировочными загибами на концах
Возвратная пружина – обеспечивает автоматическое восстановление исходного положения рукоятки
Фиксатор штифта – металлическая или пластиковая клипса, удерживающая ось крепления
Уплотнительная прокладка – предотвращает проникновение влаги в салон

Компонент	Материал	Функция
Ось крепления ручки	Сталь	Передача крутящего момента на тягу
Кронштейн крепления	Оцинкованная сталь	База для монтажа всей системы
Стопорное кольцо	Пружинная сталь	Фиксация ручки на оси

Важно: люфт более 3-4 мм в точке крепления рукоятки свидетельствует о критическом износе втулок или деформации оси. Регулировка осуществляется подгибом тяги и заменой пластиковых вкладышей, восстановление геометрии кронштейна требует демонтажа обшивки двери.

Различия в конструкции ручек моделей 2101-2107

Основное различие между ручками ранних (2101/2103) и поздних (2105/2107) моделей заключается в способе крепления к двери. Для 2101-2106 используется открытое винтовое соединение через лицевую панель, тогда как в 2105/2107 применяется скрытый монтаж с фиксацией через боковые отверстия корпуса. Это потребовало изменения конструкции каркаса двери и крепежных элементов.

Принципиальная разница наблюдается в механизме привода замка: модели 2101-2106 используют жесткую металлическую тягу квадратного сечения, передающую усилие на защелку. В 2105/2107 реализован тросовый привод (гибкая металлическая нить в оболочке), изменивший траекторию движения и точку подключения к запорному устройству.

Детальные отличия

Форма корпуса:
- 2101-2106: Прямоугольный корпус с крупной прямоугольной кнопкой блокировки
- 2105-2107: Скругленная форма с уменьшенной овальной кнопкой
Материал вставки:
- 2101-2103: Наборная деревянная/пластиковая накладка (съемная)
- 2105-2107: Литой пластиковый корпус с интегрированной декоративной полосой

Элемент	2101-2106	2105-2107
Крепежные винты	2 шт. на лицевой панели	2 шт. по бокам корпуса
Рычаг блокировки	Металлический Г-образный	Пластиковый прямой
Совместимость	Полная взаимозаменяемость в пределах серии	Требует замены тяги на тросик при установке на ранние модели

Разборка рукоятки: подготовительные операции

Перед началом демонтажа внутренней дверной ручки автомобилей ВАЗ 2101–2107 подготовьте необходимые инструменты и материалы. Вам потребуются крестовая отвертка, плоская отвертка для поддевания элементов, ветошь для очистки и контейнер для мелких деталей во избежание потерь.

Обеспечьте безопасность работ: отключите аккумуляторную батарею во избежание короткого замыкания проводки. Дверь должна находиться в закрытом положении до момента снятия обшивки – это предотвратит случайное падение элементов механизма в полость двери.

Последовательность подготовительных действий

Освободите рабочее пространство: снимите с двери пакеты, карты и другие посторонние предметы.
Демонтируйте дверную обшивку:
- Выкрутите саморезы в зоне рукоятки стеклоподъемника
- Отсоедините пластиковые клипсы по периметру панели методом равномерного поддевания
Обеспечьте доступ к механизму:
- Отсоедините шланги обогрева зеркала (при наличии)
- Снимите полиэтиленовую влагозащитную мембрану, сохраняя целостность герметика
Очистите зону работ: удалите грязь ветошью с поверхности вокруг ручки, уделяя внимание местам креплений.

Важно: при снятии обшивки не прилагайте чрезмерных усилий – пластиковые крепления хрупкие. Зафиксируйте положение тросиков и тяг перед отсоединением для упрощения сборки.

Снятие пластиковой декоративной накладки

Пластиковая декоративная накладка скрывает крепежные элементы ручки и требует аккуратного демонтажа перед обслуживанием механизма. Располагается на внутренней обшивке двери вокруг рукоятки открывания.

Для снятия подготовьте тонкую плоскую отвертку или пластиковый монтажный инструмент. Действуйте последовательно, чтобы не повредить хрупкий пластик и крепления накладки.

Пошаговая процедура снятия

Потяните ручку открывания двери на себя (в положение "открыто")
Вставьте отвертку в технологический паз между накладкой и обшивкой в нижней части рукоятки
Аккуратно подденьте накладку до щелчка, освобождая первый фиксатор
Повторите операцию в верхней части рукоятки, поддевая накладку отверткой
Плавно потяните накладку на себя, удерживая с двух сторон пальцами
Снимите деталь с направляющих, не прилагая чрезмерных усилий

Важные нюансы:

Не используйте металлические инструменты без изоляции – рискуете поцарапать пластик
При заклинивании фиксаторов слегка покачивайте накладку из стороны в сторону
Проверьте состояние резиновых уплотнителей после демонтажа

Тип крепления	Пластиковые защелки (2 шт.)
Распространенные поломки	Сломанные фиксаторы, трещины на корпусе
Проверка после снятия	Целостность направляющих пазов, отсутствие деформаций

Отсоединение тяги привода замка

Тяга привода замка соединяет внутреннюю ручку двери с механизмом замка через пластиковый фиксатор. Для демонтажа ручки или замка требуется аккуратно отсоединить эту тягу, предварительно сняв обшивку двери и обеспечив доступ к узлу крепления.

Фиксатор тяги расположен на металлическом кронштейне замка и удерживается пружинным усилением. При отсоединении избегайте резких движений во избежание поломки пластиковых элементов или деформации тяги.

Последовательность действий

Снимите дверную обшивку, открутив крепежные винты и отсоединив клипсы по периметру.
Снимите гидроизоляционную мембрану (при наличии), обеспечив доступ к внутреннему механизму двери.
Найдите тягу привода замка (металлический стержень с петлей на конце), соединенную с ручкой через фиксатор на кронштейне замка.
Зафиксируйте одной рукой корпус замка для предотвращения смещения.
Большим пальцем второй руки нажмите на язычок фиксатора в направлении, указанном на схеме:
- ВАЗ 2101/2103: вниз
- ВАЗ 2105/2107: в сторону салона
Потяните петлю тяги в сторону от замка до выхода из зацепления.

Модель	Направление нажатия фиксатора	Особенности
ВАЗ 2101	Вниз	Жесткий пластик, требует умеренного усилия
ВАЗ 2103	Вниз	Аналогично 2101
ВАЗ 2105	К салону	Увеличенный люфт фиксатора
ВАЗ 2107	К салону	Рифленый язычок для лучшего захвата

После отсоединения проверьте целостность фиксатора и тяги. При наличии трещин или деформации замените детали. Важно: не прикладывайте избыточное усилие к фиксатору – пластик со временем становится хрупким.

Выкручивание крепежных винтов рукоятки

Крепежные винты внутренней ручки двери расположены в торцевой части пластикового корпуса изделия. Доступ к ним обеспечивается после демонтажа декоративной заглушки, расположенной на лицевой стороне рукоятки. Для извлечения заглушки аккуратно подденьте ее тонкой отверткой или ножом, прикладывая усилие в направлении от двери.

После снятия заглушки обнажаются два винта с крестообразным шлицем типа Phillips. Используйте отвертку соответствующего размера для предотвращения срыва граней. Удерживайте рукоятку свободной рукой, фиксируя ее положение во избежание проворачивания. Выкручивайте винты против часовой стрелки равномерными усилиями до полного освобождения резьбовых соединений.

Порядок действий

Расположите отвертку строго перпендикулярно головке винта
Выполняйте вращательное движение с постоянным осевым усилием
Извлекайте винты последовательно после полного вывинчивания
Сложите крепеж в отдельную емкость во избежание потери

Важно: при затрудненном откручивании обработайте резьбовое соединение проникающей смазкой типа WD-40 и выждите 5-10 минут. Не применяйте ударные инструменты – пластиковый корпус рукоятки хрупкий!

Параметр	Характеристика
Тип винтов	M4×12 мм с крестообразным шлицем
Момент затяжки	1.5-2 Н·м при обратной установке
Риски повреждений	Срыв шлица, деформация пластика

Проверьте состояние винтовых резьб в ответных отверстиях механизма двери. Наличие коррозии или забитой грязи требует очистки метчиком соответствующего размера перед повторной сборкой.

Демонтаж ручки из посадочного гнезда

Обеспечьте доступ к внутренней полости двери, предварительно демонтировав обивку. Локализуйте фиксирующую П-образную проволочную скобу, расположенную на тыльной стороне механизма ручки в дверном кармане.

Зафиксируйте скобу пальцами или плоскогубцами, сожмите её боковые усики внутрь для вывода из зацепления с пазами корпуса ручки. Извлеките скобу из посадочного гнезда, соблюдая осторожность – элемент упругий и может выскользнуть.

Потяните ручку наружу вдоль оси крепления, извлекая её из гнезда в дверной карте. Контролируйте положение металлической тяги, соединённой с запорным механизмом – при демонтаже она может остаться в узле или отсоединиться от ручки.

Типовые проблемы при демонтаже

Распространённые сложности и методы их устранения:

Заклинивание скобы – обработать соединение проникающей смазкой WD-40, аккуратно расшатать скобу пассатижами.
Деформация усиков – выровнять концы скобы плоскогубцами перед сжатием.
Прикипание ручки – легкие удары резиновой киянкой через деревянную проставку по корпусу ручки.

После извлечения ручки очистите посадочное гнездо от грязи и окислов. Проверьте целостность пластикового направляющего стакана и металлической тяги – при наличии трещин или деформации замените компоненты.

Диагностика типичных неисправностей

Проверка работоспособности внутренней ручки начинается с выявления симптомов: заедание при нажатии, отсутствие возврата в исходное положение, люфт, неполное открывание замка или посторонние звуки. Первичный осмотр включает тестовые манипуляции ручкой при закрытой двери для оценки хода и реакции механизма.

Для углублённой диагностики требуется снять дверную обшивку, обеспечив доступ к внутренним компонентам. Обязательно проверяется состояние крепёжных элементов, целостность пластиковых деталей ручки и взаимодействие с тягой замка. Фиксация результатов каждого этапа упрощает локализацию проблемы.

Распространённые неполадки и методы их выявления

Симптом	Вероятная причина	Способ диагностики
Ручка не возвращается в исходное положение	Слетевшая или сломанная возвратная пружина	Визуальный осмотр пружины после снятия обшивки. Проверка натяжения при ручном перемещении механизма.
Чрезмерный люфт или прокручивание	Износ пластиковых креплений ручки, трещина в корпусе	Покачивание ручки в сборе. Осмотр посадочных мест и фиксаторов под обшивкой на предмет деформаций.
Тугой ход или заклинивание	Загрязнение механизма, коррозия, перекос тяги замка	Проверка плавности движения тяги вручную. Обнаружение задиров на металлических частях.
Дверь не открывается при нажатии	Обрыв троса, сход тяги с крепления, поломка язычка замка	Контроль целостности троса и надёжности его фиксации. Тестовая активация замка через тягу в обход ручки.
Скрип или стук при эксплуатации	Износ втулок, отсутствие смазки, ослабление крепежа	Аудиальный анализ источника шума при движении ручки. Подтяжка болтов крепления к каркасу двери.

Замена треснувшей или сломанной рукоятки

Демонтаж поврежденной рукоятки начинается со снятия обивки двери. Аккуратно подденьте пластиковые заглушки крепления обшивки по периметру двери и вытащите их при помощи отвертки или специального монтажного инструмента. Отсоедините обивку, начиная с нижней части, и осторожно снимите ее с каркаса, не повреждая крепежные клипсы.

После снятия обшивки получите доступ к механизму рукоятки. Открутите два винта крепления рукоятки к металлическому каркасу двери с помощью крестовой отвертки. Отсоедините тягу привода замка от рукоятки, нажав на пластиковый фиксатор и сдвинув ее с посадочного штифта. Извлеките сломанную рукоятку из посадочного гнезда.

Установка новой рукоятки

Вставьте новую рукоятку в штатное положение, совместив монтажные отверстия с резьбовыми гнездами на каркасе двери.
Наденьте тягу привода замка на штифт рукоятки до характерного щелчка фиксатора.
Затяните оба крепежных винта с умеренным усилием, избегая перекоса механизма.
Проверьте работоспособность: потяните рукоятку на открытие изнутри салона, убедитесь в плавном ходе и срабатывании замка.
Установите дверную обивку на место, защелкнув все клипсы по контуру и вернув пластиковые заглушки креплений.

Тип крепежа	Количество	Примечание
Винты рукоятки	2 шт.	М5×12 мм
Пластиковые заглушки	10–12 шт.	Ø 15–18 мм

Важно: При установке тяги избегайте перегибов – это приведет к заеданию механизма. Убедитесь, что фиксатор тяги полностью защелкнулся, иначе рукоятка не будет открывать замок. При замене на моделях ВАЗ 2101–2103 проверьте совместимость новой детали – ранние модификации имеют отличия в креплении.

Используйте только оригинальные рукоятки или качественные аналоги – дешевые копии часто ломаются в месте крепления тяги из-за хрупкого пластика. После монтажа проверьте отсутствие зазоров между обивкой и каркасом двери для предотвращения вибраций и скрипов.

Устранение люфта ручки в креплениях

Люфт внутренней ручки двери возникает из-за износа посадочных отверстий в пластиковой основе ручки или деформации металлических крепежных скоб. Проблема проявляется характерным стуком и чрезмерным свободным ходом рукоятки при эксплуатации, что ухудшает удобство пользования и может привести к поломке креплений.

Для устранения потребуется демонтировать обшивку двери и саму ручку, после чего провести диагностику изношенных элементов. Основные методы стабилизации конструкции включают использование термоусадочных трубок, установку металлических втулок или замену деформированных деталей.

Последовательность работ

Демонтаж ручки: снимите декоративную заглушку, открутите крепежные винты и аккуратно извлеките механизм вместе с тягами центрального замка.
Оценка износа: проверьте состояние:
- Пластиковых ушек ручки (трещины, разбитые отверстия)
- Металлических скоб на кузове двери (деформация, коррозия)
- Шпилек крепления (истирание резьбы)

Выбор метода ремонта:

Ситуация	Решение
Разбитое отверстие в пластике (диаметр до 2 мм)	Обжатие шпильки термоусадочной трубкой
Критический износ отверстий (>2 мм)	Установка латунных/алюминиевых втулок
Деформация металлической скобы	Выравнивание плоскогубцами или замена

Сборка: установите ручку на место, затяните крепеж с контролем усилия (перетяжка вызывает скол пластика). Проверьте ход рукоятки – люфт должен отсутствовать.

Важно: при использовании втулок соблюдайте соосность отверстий. Для термоусадки применяйте трубку с толщиной стенки от 1 мм, прогревая ее феном до полного обжатия. Регулярная смазка шарнира ручки силиконовым составом снижает дальнейший износ.

Регулировка усилия хода возвратной пружины

Усилие возвратной пружины напрямую влияет на скорость и надежность приведения ручки в исходное положение после открывания. Слишком слабое натяжение приводит к вялому, неполному возврату, а чрезмерное – к тугому ходу и ускоренному износу механизма. Правильная регулировка обеспечивает четкое срабатывание без заеданий.

Для корректировки усилия необходимо частично разобрать дверную панель, обеспечив доступ к креплению пружины на каркасе ручки. Пружина фиксируется в проушинах металлического основания; изменение точки ее зацепа изменяет степень предварительного натяжения.

Последовательность регулировки

Демонтируйте обшивку двери.
Отыщите возвратную пружину на тыльной стороне каркаса ручки.
Ослабьте крепление одного конца пружины (при необходимости используйте плоскогубцы).
Перецепите крюк пружины в соседнее отверстие проушины:
- Для увеличения усилия – на более удаленное от оси вращения ручки.
- Для уменьшения усилия – на ближнее.
Проверьте ход ручки: движение должно быть плавным, возврат – быстрым и полным без посторонних звуков.
Повторите перецепку при необходимости, затем установите обшивку на место.

Проблема	Решение
Ручка не возвращается в исходное положение	Увеличить натяжение пружины (перецепить в дальнее отверстие)
Тугой ход, требуется значительное усилие	Уменьшить натяжение пружины (перецепить в ближнее отверстие)
Дребезг или вибрация при возврате	Проверить целостность пружины и правильность зацепа в проушинах

Восстановление работоспособности заклинившей ручки

Первым этапом демонтируйте ручку с двери автомобиля. Снимите пластиковую заглушку на торце двери, открутите крепежные винты механизма и аккуратно извлеките ручку вместе с тягами. Тщательно очистите детали от старой смазки и грязи ветошью, уделяя внимание внутренним пазам и подвижным элементам.

Проведите диагностику узла на предмет механических повреждений. Осмотрите шлицы крепления рукоятки, проверьте целостность возвратной пружины и состояние фиксаторов тяг. Особое внимание уделите металлическому коромыслу, передающему усилие на замок – трещины или деформация требуют замены детали.

Порядок восстановления

Обработайте трущиеся поверхности графитовой смазкой или Литолом-24
Соберите узел, проверив плавность хода механизма до установки в дверь
Отрегулируйте длину тяги привода замка: при полностью опущенной ручке зазор между штоком и фиксатором должен составлять 1-2 мм
Зафиксируйте тяги пластиковыми хомутами во избежание перекосов

Критические моменты: При монтаже избегайте перетяжки крепежных винтов – это вызывает деформацию пластмассового корпуса. Проверьте работу ручки 5-7 раз перед установкой обшивки двери. Если механизм продолжает заедать, замените изношенный пластиковый втулки поворотного кулака.

Тип неисправности	Способ устранения
Затрудненный возврат в исходное положение	Чистка посадочного гнезда пружины, замена деформированной пружины
Проворачивание без срабатывания замка	Регулировка тяги, замена сломанного пластикового пальца тяги
Заклинивание в крайнем положении	Замена треснувшего коромысла, удаление заусенцев на металлических деталях

Важно: Для моделей ВАЗ 2101-2107 используйте только оригинальные пружины и пластиковые втулки – несовпадение размеров нештатных деталей приводит к повторному заклиниванию через 2-3 месяца эксплуатации.

Чистка и смазка внутреннего механизма

Для обеспечения плавной работы и предотвращения заеданий внутренней ручки двери ВАЗ классических моделей необходима регулярная чистка и смазка механизма. Процедура выполняется после демонтажа обшивки двери и извлечения узла ручки вместе с тягами замка и защёлки.

Очистку начинают с механического удаления старой засохшей смазки, грязи и окислов металла с помощью щётки с жёсткой щетиной. Особое внимание уделяют шарнирным соединениям, пружинам и точкам контакта подвижных элементов. Для растворения стойких загрязнений допускается применение уайт-спирита или керосина, после чего детали тщательно протирают насухо.

Последовательность смазки

Нанесите пластичную смазку (Литол-24, ШРУС) на ось вращения рукоятки и её ответную часть в корпусе механизма.
Обработайте графитовой смазкой или силиконовым спреем тяги замка в местах соединения с рычагами ручки.
Смажьте шарниры возвратной пружины и все трущиеся поверхности внутри корпуса тонким слоем.

Важно: избегайте избыточного нанесения смазочных материалов, особенно вблизи пластиковых элементов – это может привести к налипанию пыли. После обработки проверьте ход ручки и тяг вручную, устраняя возможные затирания. Сборку выполняйте только после полного устранения скрипов и рывков при движении механизма.

Усиление слабой фиксации ручки

Слабая фиксация внутренней ручки двери ВАЗ классических моделей проявляется в её болтании, проваливании при нажатии или самопроизвольном открытии двери изнутри. Основная причина – износ или деформация отверстий в тонком металле дверной карты, куда входят штифты фиксаторов ручки. Это приводит к люфту и нарушению работы механизма.

Устранение проблемы требует восстановления геометрии и прочности посадочных мест фиксаторов. Необходимо обеспечить плотное и надежное крепление ручки к дверной карте, исключив нежелательные перемещения.

Методы усиления фиксации

Существует несколько эффективных способов решения проблемы слабой фиксации:

Установка ремонтных втулок (шайб):
- Изготовить втулки из плотного пластика (например, капрона) или тонкого металла (латунь, алюминий) с внутренним диаметром под штифт фиксатора и наружным диаметром, перекрывающим разбитое отверстие.
- Разобрать дверную карту, сняв обшивку.
- Вынуть старую ручку.
- Вставить подготовленные втулки в разбитые отверстия на карте двери с внутренней стороны.
- Установить ручку на место, убедившись, что штифты фиксаторов вошли во втулки, а ручка плотно прижата к карте.
Уплотнение отверстий эпоксидной смолой или холодной сваркой:
- Тщательно обезжирить область вокруг разбитых отверстий с обеих сторон карты.
- Заполнить разбитые отверстия и зону вокруг них эпоксидным клеем или составом "холодная сварка".
- Дождаться полного отверждения материала согласно инструкции.
- Аккуратно просверлить в затвердевшем материале отверстия точного диаметра под штифты фиксаторов ручки.
- Установить ручку, проверяя плотность прилегания и отсутствие люфта.
Установка армирующей металлической пластины (наиболее надежный способ):
- Из листового металла (сталь, алюминий толщиной 1.5-2 мм) вырезать пластину размером примерно 50х50 мм.
- Разметить и точно просверлить в пластине два отверстия, соответствующих расположению штифтов фиксаторов ручки на дверной карте. Диаметр отверстий должен быть равен диаметру штифтов.
- Снять дверную карту и обшивку.
- Приложить пластину к внутренней стороне дверной карты так, чтобы отверстия в пластине совпали с отверстиями в карте.
- Надежно закрепить пластину к дверной карте с помощью заклепок или небольших винтов с гайками (минимум 2 точки крепления помимо отверстий под штифты).
- Установить ручку. Штифты фиксаторов пройдут через отверстия как в карте, так и в усиливающей пластине, обеспечивая максимально жесткое крепление.

Метод	Сложность	Надежность	Долговечность
Ремонтные втулки	Низкая	Средняя	Средняя
Эпоксидка/Холодная сварка	Средняя	Средняя/Высокая	Зависит от качества материала
Металлическая пластина	Высокая	Очень высокая	Очень высокая

После выполнения любого из методов усиления обязательно проверьте работу ручки и замка, убедитесь в отсутствии люфта и надежной фиксации ручки в исходном положении. Правильно выполненное усиление значительно продлит срок службы механизма.

Особенности установки тяги привода замка

Тяга привода замка является связующим звеном между внутренней ручкой двери и механизмом замка. Её корректная установка напрямую влияет на плавность хода ручки и надёжность срабатывания центрального запирания. Ошибки монтажа приводят к заеданию механизма, самопроизвольному открыванию двери или полному отказу системы.

Конструкция тяги на классических моделях ВАЗ представляет собой стальной прут с пластиковыми фиксаторами на концах. Один конец зацепляется за рычаг механизма замка внутри двери, второй – соединяется с поводком внутренней ручки. Длина тяги регулируется для компенсации производственных допусков и износа деталей.

Ключевые этапы и нюансы монтажа

Регулировка длины: Снимите пластиковые заглушки на тяге. Ослабьте фиксирующую гайку или разожмите стопорную шайбу (в зависимости от модификации). Укоротите или удлините тягу вращением регулировочной втулки. Добивайтесь положения, при котором ручка свободно возвращается в исходное состояние без усилия после открывания.
Правильное зацепление:
- Вставьте конец тяги с крючком в проушину рычага замка до характерного щелчка.
- Второй конец (с петлей или шаровым наконечником) наденьте на штифт поводка внутренней ручки.
Фиксация соединений: Убедитесь, что все пластиковые фиксаторы (хомутки, клипсы) защёлкнуты. При наличии резьбовых соединений – затяните контргайки без перетяга.
Проверка работы: Перед установкой обшивки несколько раз энергично откройте и закройте дверь ручкой. Тяга не должна цепляться за стекло, электропроводку или каркас двери. Ход ручки – плавный, без скрипов и провалов.

Важно! Избегайте перекоса тяги при монтаже. При замене используйте оригинальные детали или качественные аналоги – дешёвые тяги часто имеют хрупкие пластиковые фиксаторы, ломающиеся при вибрации.

Настройка длины тяги для корректной работы

Длина тяги внутренней ручки двери напрямую влияет на корректность срабатывания механизма открывания замка и легкость хода самой ручки. Если тяга слишком длинная, ручка будет иметь чрезмерный свободный ход или не сможет до конца оттянуть привод замка, что приведет к невозможности открыть дверь изнутри. Слишком короткая тяга создаст постоянное натяжение, затруднит движение ручки, вызовет ее заедание или даже приведет к самопроизвольному открыванию замка при вибрациях.

Регулировка осуществляется изменением положения тяги на регулировочной вилке, закрепленной на приводном рычаге ручки. Фиксация положения тяги в вилке производится контргайкой. Правильно отрегулированная длина обеспечивает четкое срабатывание замка при плавном, без лишних усилий и свободного хода, движении ручки до упора.

Процесс регулировки длины тяги

Для точной настройки выполните следующие действия:

Снимите обшивку двери, чтобы получить доступ к механизму замка и приводу ручки.
Ослабьте контргайку на регулировочной вилке привода ручки.
Перемещайте тягу в вилке:
- Для уменьшения эффективной длины тяги (когда ручка болтается или не дотягивает) – вдвигайте тягу глубже в вилку.
- Для увеличения эффективной длины тяги (когда ручка туго ходит или замок открывается не до конца) – выдвигайте тягу из вилки.
Проверьте работу: Не затягивая гайку, несколько раз энергично откройте и закройте дверь снаружи за наружную ручку, затем потяните внутреннюю ручку. Ручка должна двигаться плавно, без заеданий и излишних усилий, и гарантированно открывать замок при полном ходе. Должен отсутствовать как значительный свободный ход до начала натяжения тяги, так и ощущение "пружинистости" или заедания.
Зафиксируйте положение: Удерживая тягу в отрегулированном положении, надежно затяните контргайку на вилке.
Повторно проверьте работу механизма после затяжки гайки, чтобы убедиться, что регулировка не сбилась.

Ориентировочные значения длины тяги (от центра шарового наконечника у ручки до центра шарового наконечника у замка) для исправного механизма:

Модель ВАЗ	Приблизительная длина тяги (мм)
2101, 2102	~ 190 - 200
2103, 2106	~ 195 - 205
2105, 2107	~ 200 - 210

Важно: Указанные длины являются ориентировочными. Точная длина зависит от износа деталей механизма замка и привода ручки, а также положения самого замка в двери. Основным критерием является беспрепятственное и полное срабатывание замка при плавном ходе ручки без заеданий и люфтов. Всегда регулируйте под конкретный экземпляр, а не только под цифры в таблице. Убедитесь, что после регулировки тяга не перекручена и не касается других элементов конструкции двери.

Сборка узла после ремонта

Перед началом сборки убедитесь в чистоте всех деталей и отсутствии дефектов на пластиковых элементах ручки, особенно в местах крепления пружины и фиксации тяги. Смажьте подвижные части литолом или аналогичной консистентной смазкой для плавности хода и защиты от коррозии.

Установите возвратную пружину в паз корпуса ручки, соблюдая её исходное положение – один конец должен упираться в ограничитель корпуса, а второй фиксироваться на металлическом кронштейне. Проверьте натяжение пружины: при оттягивании ручки она должна обеспечивать чёткое возвращение в исходное состояние без заеданий.

Последовательность сборки

Вставьте металлическую тягу привода замка в отверстие рукоятки до характерного щелчка.
Совместите корпус ручки с монтажным окном двери изнутри салона, удерживая тягу в вертикальном положении.
Зафиксируйте узел винтами через технологические отверстия, соблюдая усилие затяжки (перетяжка может сорвать резьбу в пластике).
Присоедините наружную часть ручки с внешней стороны двери, совместив штифты с ответными пазами на внутреннем корпусе.
Защелкните декоративную заглушку, скрывающую крепёжные винты.

Контроль работоспособности: Проверьте плавность хода рукоятки до упора и её возврат под действием пружины. Убедитесь, что тяга без задержек воздействует на механизм замка при открывании и не препятствует блокировке двери. Тестовый цикл повторяйте 5-7 раз.

Ключевые моменты	Последствия нарушений
Правильная ориентация пружины	Заедание ручки, невозврат в исходное положение
Отсутствие перекоса при установке	Затирание пластика, облом креплений
Целостность фиксаторов тяги	Самопроизвольное отсоединение привода

Важно: При монтаже ручки на передние двери ВАЗ 2101-2107 дополнительно отрегулируйте длину тяги сцепления с замком, используя резьбовое соединение на её конце. Слишком короткая тяга не откроет защёлку, чрезмерно длинная – заблокирует механизм.

Правила установки пластиковой защитной шторки

Перед началом монтажа снимите внутреннюю обшивку двери, чтобы получить доступ к механизму замка и ручки. Тщательно очистите посадочное место от грязи и остатков старой смазки или поврежденной шторки, используя ветошь и растворитель.

Убедитесь, что новая шторка полностью соответствует модели ручки и имеет неповрежденные крепежные ушки. Проверьте целостность металлического фиксатора (шплинта) ручки – при деформации или коррозии замените его.

Пошаговая установка

Наденьте шторку на квадратный шлиц ручки, совместив вырез с поводком механизма замка.
Прижмите шторку к двери, добиваясь плотного прилегания по всему периметру. Убедитесь, что крепежные ушки совпадают с отверстиями в металле двери.
Вставьте шпильки фиксатора в отверстия ушек шторки и корпуса двери. Загните концы шпилек наружу под углом 90° с помощью плоскогубцев для надежной фиксации.
Проверьте работоспособность: плавно нажмите ручку. Шторка не должна задевать за элементы обшивки или препятствовать ходу механизма.

Критические ошибки:

Перекос шторки – приводит к затиранию о механизм и быстрому разрушению.
Неполная фиксация шпилек – вызывает вибрацию и выпадение шторки при эксплуатации.
Отсутствие смазки – нанесите литол на трущиеся поверхности шторки и шлица ручки.

После установки несколько раз энергично отработайте ручкой для распределения смазки. Установите обшивку, контролируя отсутствие давления на шторку. Правильный монтаж исключает проникновение пыли в замок и предотвращает дребезг ручки.

Калибровка положения ручки относительно обшивки

Корректная установка внутренней ручки относительно обшивки двери критически важна для удобства использования, эстетики и предотвращения преждевременного износа деталей. Неправильное положение может привести к затрудненному ходу, трению о карту двери или обшивку, а также к появлению люфта или скрипов.

Процесс калибровки заключается в регулировке положения механизма ручки и ее рычага таким образом, чтобы обеспечить плавный ход без заеданий и оптимальный зазор между самой ручкой (особенно ее хромированной накладкой) и поверхностью обшивки. Это гарантирует четкое срабатывание механизма замка при каждом нажатии.

Процедура регулировки

Выполните следующие шаги для точной настройки:

Ослабьте крепежные болты: Через технологическое отверстие в торце двери (или временно сняв обшивку) ослабьте, но не выкручивайте полностью, два болта крепления самого механизма внутренней ручки к каркасу двери.
Установите требуемый зазор: Аккуратно смещайте корпус механизма ручки в нужном направлении:
- Вверх/вниз - для устранения трения верхней или нижней кромки о пластмассу обшивки.
- Вперед/назад (к салону/от салона) - для выставления оптимального выступания хромированной накладки ручки над поверхностью обшивки (обычно 1-3 мм).
Проверьте ход и зазоры: Не затягивая болты, несколько раз энергично нажмите на ручку, имитируя работу. Убедитесь, что:
- Ручка движется плавно, без заеданий и посторонних звуков.
- Накладка ручки не цепляет и не трется об обшивку по всему периметру.
- При полностью отпущенном положении зазор между накладкой и обшивкой равномерный.
Фиксация и контроль: Надежно затяните крепежные болты механизма. Повторно проверьте легкость хода ручки и визуальный зазор со всех сторон. При необходимости повторите регулировку.

Ключевые моменты: Основное внимание уделите равномерности зазора вокруг хромированной накладки и отсутствию ее контакта с обшивкой в любом положении. Перетяжка болтов может деформировать крепежные ушки механизма или карту двери, что нарушит настройку. Если после регулировки ход остается тугим или появляется скрип, проверьте состояние пластиковых втулок рычага и пружины внутри механизма.

Проверка плавности хода после монтажа

После установки ручки выполните серию открываний/закрываний двери с усилием, аналогичным повседневной эксплуатации. Обратите внимание на равномерность сопротивления при нажатии: движение должно начинаться без заеданий и сохранять линейное усилие до полного открытия замка. Любые рывки или необходимость приложения избыточной силы указывают на проблемы монтажа.

Проверьте возврат ручки в исходное положение – она должна свободно отходить назад под действием пружины без задержек. Удерживая кнопку блокировки, убедитесь в отсутствии трения между механизмом и тягами. Особое внимание уделите работе при низких температурах (если проверка возможна), так как перекосы чаще проявляются на холоде.

Критические точки контроля

Ход штока тяги: визуально оцените синхронность перемещения тяг при нажатии. Перекосы крепления вызывают перегибы тяги в оболочке.
Зазоры в креплениях: ручка не должна иметь люфта относительно панели. Проверьте затяжку фиксирующих гаек и винтов.
Работа пружины: после отпускания ручка обязана мгновенно возвращаться в горизонтальное положение с характерным мягким щелчком.

Симптом	Возможная причина	Решение
Тугой ход	Перетянутые крепежи, деформация тяги	Ослабить крепления, выровнять тягу
Неполный возврат	Заедание пружины, перекос корпуса	Проверить посадку пружины, отрегулировать угол установки
Скрип/стук	Отсутствие смазки, контакт с обшивкой	Обработать шарниры литолом, проверить зазор до карты двери

Повторно снимите обшивку двери при обнаружении дефектов – большинство проблем решается коррекцией положения кронштейнов тяг или заменой поврежденных пластиковых втулок. Убедитесь, что фиксатор тяги надежно защелкнут в пазу ручки, а пластиковые направляющие не имеют трещин.

Тестирование блокировки замка при поднятии ручки

Проверка корректности блокировки замка при поднятии внутренней ручки – критически важный этап диагностики безопасности дверей. Данная функция предотвращает случайное открывание во время движения, срабатывая при активации центрального замка или механического ключа.

Тестирование имитирует штатные и аварийные сценарии эксплуатации, выявляя износ компонентов или нарушение регулировок тяг. Процедура выполняется при закрытой двери с фиксацией состояния замка («заблокировано»/«разблокировано»).

Алгоритм проверки

Закройте дверь автомобиля полностью.
Активируйте блокировку замка:
- Через кнопку центрального замка в салоне;
- Поворотом ключа в замочной скважине снаружи.
Попытайтесь открыть дверь изнутри, подняв ручку вверх до упора.
Зафиксируйте результат:
- Дверь не должна открываться – блокировка исправна;
- Дверь открывается – неисправность механизма.
Разблокируйте замок ключом/кнопкой.
Повторно поднимите ручку – дверь обязана открыться без усилий.

Симптом	Возможная причина
Блокировка не срабатывает	Сломан фиксатор тяги, деформация кулисы
Ручка движется туго	Заедание возвратной пружины, загрязнение механизма
Блокировка отключается самопроизвольно	Износ зубцов храпового колеса, ослабление троса

При выявлении отклонений требуется разборка обшивки двери для детального осмотра узла. Обратите внимание на целостность пластиковых фиксаторов тяг и угол подключения штанг к замку.

Модернизация механизма для снижения износа

Основная слабость штатной конструкции – пластиковая втулка ручки, контактирующая с металлическим штифтом защёлки. При интенсивной эксплуатации втулка истирается, образуется люфт, что приводит к заеданию механизма или полному отказу. Усилие от ручки передаётся неравномерно, ускоряя деформацию ответных элементов.

Для повышения ресурса ключевым изменением стала замена материала втулки на фторопласт (PTFE) или металлокерамический композит. Эти материалы обладают низким коэффициентом трения и высокой износостойкостью. Дополнительно переработана геометрия узла: увеличена площадь контакта штифта с втулкой, добавлены роликовые подшипники качения в местах вращения рычагов.

Технические решения

Улучшенные компоненты:

Втулка скольжения: Фторопласт с армированием бронзой вместо АБС-пластика.
Тяга привода: Сталь с антикоррозийным покрытием вместо штампованного железа.
Ось рычага: Закалённая сталь с полированной поверхностью.

Конструктивные изменения:

Введение дублирующей пружины для разгрузки основного возвратного механизма.
Замена шарнирных соединений на игольчатые подшипники.
Установка тефлоновых направляющих в пазах кулачка защёлки.

Параметр	Штатный узел	Модернизированный узел
Ресурс (циклов)	~15 000	~50 000
Сила трения (Н)	8-12	3-5
Температурная стабильность	До -20°C	До -40°C

Важно: При установке модернизированного комплекта требуется точная регулировка хода тяги. Недостаточный ход не откроет защёлку, избыточный – создаст перегрузку на рычагах. Для совместимости с дверными картами старых моделей сохранены габариты крепёжной платформы и угол поворота рукоятки.

Подбор неоригинальных ручек без потери функционала

При замене внутренней ручки двери ВАЗ 2101-2107 владельцы часто рассматривают неоригинальные аналоги, стремясь снизить затраты или найти более доступные варианты. Основная задача – сохранить штатный механизм работы замка и плавность открывания, избегая деталей, требующих доработок или несовместимых с родными узлами.

Ключевые параметры для корректного подбора включают: идентичную геометрию крепежных отверстий и штока, совпадение длины и угла изгиба рычага привода замка, а также материал, устойчивый к ударным нагрузкам. Недорогие копии из хрупкого пластика часто деформируются при усилии или имеют люфт в посадочном гнезде, что ведет к заклиниванию двери.

Критерии выбора совместимых аналогов

Габариты базы: Точное соответствие расстоянию между крепежными шпильками кузова (стандарт – 72 мм).
Форма штока: П-образный профиль без сужений, длина 40±1 мм, диаметр 8 мм (обеспечивает надежную фиксацию в пластиковой втулке тяги замка).
Конфигурация рычага: Угол наклона 90°, длина от оси вращения до отверстия под тягу – 45-47 мм (влияет на амплитуду движения запорного механизма).
Состав пластика: Усиленный стеклонаполненный полиамид (PA-GF) или АБС-пластик толщиной от 4 мм в зоне штока.

Характеристика	Оригинал (ВАЗ)	Рекомендуемый аналог	Риск несовместимости
Материал корпуса	Ударопрочный АБС	АБС/PA-GF ≥30%	Хрупкость, трещины
Диаметр штока	8.0 мм	8.0±0.1 мм	Люфт, выпадение из зацепа
Усилие на излом	≥25 кгс	≥22 кгс	Обрыв при резком открывании

Важно: Перед установкой проверьте ход штока в сборе с тягой замка – рычаг должен перемещаться без заеданий на всех этапах, а возвратная пружина обеспечивать четкое обратное движение. Неоригинальные ручки с металлическим усилением в месте контакта с тягой повышают ресурс, но требуют контроля толщины накладки (не более 2.5 мм).

Проверенные производители: Febest, Profit, Trialli – их изделия проходят тесты на совместимость с классикой Жигулей. Избегайте безымянных моделей без маркировки – в 70% случаев они имеют отклонения по углу рычага или твердости пластика.

Список источников

При подготовке материала использовались специализированные технические документы и экспертные публикации, посвященные устройству классических моделей ВАЗ.

Основой для анализа послужили официальные данные и практические руководства по обслуживанию компонентов дверного механизма указанных автомобилей.

Официальные руководства по ремонту ВАЗ 2101, 2103, 2105, 2107 издательства АвтоВАЗ
Технические каталоги запасных частей для автомобилей ВАЗ классической серии
Специализированные пособия по кузовному ремонту отечественных автомобилей (разделы о дверной фурнитуре)
Материалы тематических автомобильных форумов (ВАЗ-Клуб, Drive2) с экспертной оценкой механизмов
Инструкции заводов-изготовителей комплектующих для дверных ручек
