Mazda RX-7 – не просто спортивный автомобиль, а инженерная икона, чье имя навсегда связано с революционной технологией. Эта модель стала символом дерзости японского автопрома, бросившего вызов традициям поршневых моторов.

Ее уникальность кроется в сердце – компактном и мощном роторном двигателе Ванкеля, определившем характер, компоновку и неповторимый звук. За три поколения, выпускавшихся с 1978 по 2002 год, RX-7 эволюционировал от изящного купе до одного из самых амбициозных спорткаров своего времени.

Разработка концепции в начале 1970-х годов

Начало 1970-х стало для Mazda временем стратегического переосмысления, особенно в свете ужесточающихся экологических норм и грядущего нефтяного кризиса. Несмотря на эти вызовы, инженеры под руководством Кэндзи Ямамото видели потенциал в роторном двигателе Ванкеля (13B), который уже зарекомендовал себя в моделях Cosmo и R100/RX-2/RX-3. Ключевой идеей было создать не просто новую модель, а спортивное купе, где роторный двигатель выступал бы не просто силовой установкой, а центральным элементом концепции, определяющим характер автомобиля.

Целью было создание истинно спортивного автомобиля с уникальным характером, отличающимся от конкурентов с традиционными поршневыми двигателями. Инженеры сосредоточились на принципе «lightweight sports» – лёгкий вес, идеальная развесовка и высокая управляемость должны были компенсировать не абсолютную мощность, а выдающуюся отзывчивость и азарт от вождения. Дизайнерская команда во главе с Матсуохиро Хаяси получила задачу воплотить эту идею в аэродинамичной и эмоциональной форме, отличной от угловатых линий многих современников.

Основные принципы концепции

1. Роторный двигатель как сердце: Использование двухсекционного роторного двигателя 13B для достижения высокой удельной мощности, плавности работы и компактных размеров, позволяющих сместить его за переднюю ось.
2. Идеальная развесовка: Расположение двигателя за передней осью и стремление к равномерному распределению веса между осями (близкому к 50:50) для обеспечения нейтральной управляемости.
3. Минимальный вес: Активное применение лёгких материалов и оптимизация конструкции кузова для снижения общей массы и повышения динамики.
4. Выдающаяся управляемость: Разработка специальной подвески (независимая на всех колёсах) и точного рулевого управления, способных реализовать потенциал шасси и двигателя.
5. Аэродинамичный и выразительный дизайн: Создание купе с низким коэффициентом лобового сопротивления и уникальным, запоминающимся обликом, подчёркивающим спортивный характер.

Использование роторного двигателя 12A для SA

Модель SA22C оснащалась исключительно двухсекционным роторным двигателем 12A (654 см³ х 2) мощностью 105 л.с. при 6000 об/мин. Агрегат оснащался двойными карбюраторами Nikki Hitachi и сохранял компоновку с передним расположением двигателя и задним приводом. Система впуска получила резонансную камеру для улучшения крутящего момента на низких оборотах, что критично для спортивного авто.

Для снижения веса производитель применил алюминиевую крышку статора и картер масляного поддона. Теплообменник системы охлаждения масла интегрировали в блок роторов, а выхлопная система использовала трубчатый коллектор с двойным резонатором. Особенностью стало применение периферийного впускного патрубка вместо бокового, что повысило эффективность наполнения камер сгорания.

Конструктивные решения и эксплуатационные особенности

• Система смазки: раздельные масляные радиаторы для двигателя и трансмиссии, двухступенчатый масляный насос с шестерёнчатым приводом
• Охлаждение: двухконтурная система с независимым охлаждением роторных вершин и боковых корпусов
• Надёжность
: керамические уплотнения апексов и углеродные вставки боковых уплотнений для ресурса 80-100 тыс. км

Параметр	Значение
Степень сжатия	9.4:1
Макс. крутящий момент	147 Н·м при 4000 об/мин
Система зажигания	Двойные свечи NGK на секцию
Вес двигателя	122 кг (сухой)

1. Термическая эффективность: керамическое покрытие рабочей поверхности корпусов ротора снижало тепловые потери
2. Балансировка: противовесы на эксцентриковом валу и дисбаланс маховика в 725 г/см
3. Топливная система: ручная регулировка карбюраторов требовала синхронизации каждые 15 тыс. км

Дебют первого поколения SA/FB в 1978 году

Mazda RX-7 SA (серия FB) впервые представлена публике в марте 1978 года на автосалоне в Чикаго. Автомобиль позиционировался как доступная альтернатива дорогим европейским спорткарам, сохраняя при этом заднеприводную компоновку и уникальную роторную технологию. Основной упор делался на малый вес (менее 1000 кг) и идеальную развесовку 50:50, достигнутую благодаря компактному двигателю Wankel 12A.

Конструкция кузова типа «fastback» с характерными выдвижными фарами и треугольными воздухозаборниками за задними колесами обеспечивала узнаваемый силуэт. Японский рынок получил модификации с карбюраторным двигателем (105 л.с.), тогда как для США мощность увеличили до 100 л.с. за счет доработки выхлопной системы. Трансмиссия предлагалась в двух вариантах: 5-ступенчатая «механика» или 3-диапазонный «автомат».

Ключевые особенности

• Двигатель: 2-секционный роторный 573 см³ × 2 (обозначение 12A)
• Технология: Алюминиевые корпусы роторов и термореактор для снижения токсичности выхлопа
• Шасси: Независимая подвеска всех колес, реечное рулевое управление
• Безопасность: Усиленная конструкция дверей и передних стоек

Рынок	Мощность	Разгон 0-100 км/ч
Япония	105 л.с. @ 6000 об/мин	9.2 сек
США/Европа	100 л.с. @ 6000 об/мин	9.8 сек

Продажи стартовали в мае 1978 года, превысив ожидания втрое: вместо запланированных 500 ежемесячных экземпляров спрос достиг 1500 единиц. Успех закрепил статус RX-7 как флагмана спортивного направления Mazda, за первые 5 лет выпущено свыше 470 000 автомобилей серии SA/FB.

Особенности конструкции передней подвески

Передняя подвеска Mazda RX-7 всех поколений базировалась на независимой схеме с двойными поперечными рычагами (double wishbone). Такая компоновка обеспечивала минимальные изменения углов установки колес при прохождении неровностей, сохраняя оптимальный контакт покрышек с дорожным полотном. Ключевым преимуществом стала высокая точность кинематики, критически важная для спортивного автомобиля с роторным двигателем.

Конструктивно подвеска включала верхний и нижний рычаги из кованой стали или алюминиевого сплава, телескопические амортизаторы с винтовыми пружинами, а также стабилизатор поперечной устойчивости переменного сечения. Особое внимание уделялось снижению неподрессоренных масс: в моделях FC и FD применялись полые алюминиевые рычаги и облегченные кованые ступицы.

Технические детали

• Система рулевого управления: реечный механизм с гидравлическим или электрическим усилителем (в поздних FD)
• Регулировки: возможность коррекции развала колес через эксцентриковые болты крепления верхних рычагов
• Опорные узлы: шаровые шарниры с повышенным ресурсом, резинометаллические сайлент-блоки для виброизоляции
• Эволюция FD3S: переработанная геометрия рычагов, усиленные поворотные кулаки и адаптивные амортизаторы в версии Type R

Система впуска переменной геометрии для ротора

Система изменяемой геометрии впускных каналов на RX-7 (известная как Variable Inertia Charging System - VICS) появилась на моделях серии FD в 1991 году для решения фундаментальной проблемы роторных двигателей. Низкий крутящий момент на малых оборотах требовал инженерного вмешательства, так как традиционные системы наддува имели выраженную турбояму.

Принцип работы VICS основан на разделении впускного тракта на два контура с разной длиной и геометрией. Короткие каналы активировались при высоких оборотах (выше 4800 об/мин), обеспечивая максимальный поток воздуха для пиковой мощности. Длинные канаты работали на низких и средних оборотах, используя резонансные эффекты воздушного потока для увеличения крутящего момента.

Ключевые элементы и управление

Переключение между режимами осуществлялось вакуумным актуатором с электронным управлением через соленоид. Блок управления двигателем (ECU) анализировал:

• Положение дроссельной заслонки
• Частоту вращения коленвала
• Абсолютное давление во впускном коллекторе

Технические преимущества системы:

Диапазон низких оборотов	Увеличение крутящего момента до 20%
Диапазон высоких оборотов	Максимальная мощность 255 л.с. при 6500 об/мин
Топливная экономичность	Оптимизация наполнения цилиндров

Эволюция системы привела к появлению Variable Dynamic Intake (VDI) на поздних версиях FD, где добавились регулируемые заслонки, тонко настраивающие воздушный поток в зависимости от нагрузки. Это решение стало одним из факторов, позволивших 13B-REW оставаться конкурентоспособным вопреки ужесточению экологических норм.

Рестайлинг 1981 года: изменение бампера и фар

Передний бампер подвергся радикальному обновлению: вместо узкого хромированного элемента появилась широкая пластиковая конструкция с интегрированными прямоугольными указателями поворота. Новая форма с выраженными воздухозаборниками по краям улучшила охлаждение тормозов, а центральный выступ создал агрессивный "подбородок", визуально опустивший линию носа автомобиля.

Основное внимание уделили ревизии светотехники – сохранив концепцию скрытых фар, инженеры полностью переработали механизм и оптику. Штатные круглые лампы заменили на прямоугольные блоки с галогенными элементами, обеспечивавшими на 40% лучшее освещение дороги. Одновременно уменьшили размеры крышек фар, что позволило расширить проем воздухозаборника радиатора.

Итоги модернизации:

• Бампер: монолитный пластиковый корпус с функциональными воздуховодами
• Оптика: прямоугольные галогенные фары повышенной яркости
• Аэродинамика: коэффициент лобового сопротивления снижен с 0.36 до 0.34 Cd
• Идентификация: треугольные боковые индикаторы вместо круглых

Версия GSL-SE с двигателем 13B в США

В 1984 году Mazda представила для североамериканского рынка топовую комплектацию RX-7 GSL-SE первого поколения (FB), оснащённую новым двигателем 13B вместо ранее использовавшегося 12A. Эта версия стала ответом на возросший спрос на мощность и соответствие экологическим нормам США. GSL-SE отличалась улучшенной динамикой и позиционировалась как спортивное купе премиум-сегмента.

Двигатель 13B объёмом 1.3 л (1308 см³ в бензиновом эквиваленте) оснащался электронным впрыском топлива (EFI) и развивал 135 л.с. при 6000 об/мин с крутящим моментом 180 Н·м. По сравнению с карбюраторным 12A (100-115 л.с.), он обеспечивал на 20-35% больше мощности, лучшую топливную экономичность и соответствовал строгим стандартам выбросов Калифорнии.

Ключевые особенности

Компонент	Характеристика
Трансмиссия	5-ступ МКПП (стандарт) / 4-ступ АКПП (опция)
Тормоза	Вентилируемые диски (перед) + барабаны (зад)
Подвеска	Независимая (4 рычага сзади)
Дифференциал	Повышенного тчения (LSD)
Экстерьер	Усиленные бампера, спец.шильдики

К базовой комплектации вошли: электростеклоподъёмники, люк, кожаный руль, тахометр с зоной красных оборотов. Автомобиль разгонялся до 100 км/ч за 8.3 сек – исключительный результат для 1.3-литрового двигателя того времени.

Dynamic Tracking Suspension System

Система DTSS (Dynamic Tracking Suspension System) являлась ключевой инновацией подвески Mazda RX-7 FD3S, разработанной для преодоления недостатков классической задней независимой подвески. Её главная цель заключалась в компенсации естественного недостаточного поворота задней оси при агрессивном прохождении поворотов. Инженеры Mazda сосредоточились на геометрическом контроле углов установки колес под нагрузкой.

Принцип работы базировался на целенаправленной деформации сайлент-блоков задних рычагов под действием боковых сил. Во время вхождения в поворот центробежная сила вызывала сдвиг задней подвески, изменяя развал и схождение колес. Система спроектирована так, чтобы создавать небольшое положительное схождение задних колес при крене кузова, повышая стабильность траектории.

Конструктивные особенности и эффект

В DTSS применялись специальные эластомерные втулки с уникальной жесткостью в разных направлениях. При боковой нагрузке они позволяли задним рычагам смещаться по строго рассчитанной траектории. Это вызывало:

• Активное подруливание задней осью - легкий "доворот" задней части автомобиля в сторону поворота
• Стабилизацию сцепления - снижение склонности к избыточной поворачиваемости на грани сцепления
• Повышение курсовой устойчивости - минимизацию рыскания при разгоне/торможении в повороте

Эффективность DTSS проявлялась на высоких скоростях и при экстремальных маневрах, где система обеспечивала предсказуемость поведения. В отличие от электронных аналогов, она работала исключительно за счет пассивной механики, снижая вес и сложность конструкции. Эволюцией DTSS стала система Super Dynamic Tracking Suspension (SDTS) в обновленных версиях RX-7, добавившая адаптивные демпферы.

Параметр	Традиционная подвеска	DTSS
Реакция на поворот	Нейтральная/недостаточная поворачиваемость	Легкая избыточная поворачиваемость
Стабильность при сбросе газа	Риск сноса передней оси	Сохранение траектории
Чувствительность к покрытию	Резкая реакция на неровности	Сглаженное поведение

Специфика тормозной системы FB

Тормозная система RX-7 первого поколения (SA/FB) проектировалась с учетом требований к снижению неподрессоренных масс и общей стоимости производства, что отразилось на ее конфигурации. Передние тормоза использовали относительно большие вентилируемые диски, зажатые полуплавающими суппортами с двумя поршнями каждый. Эта конструкция обеспечивала достаточную мощность для базовых моделей, но имела ограничения.

Задние тормоза на большинстве комплектаций FB были барабанными. Это решение было продиктовано как соображениями экономии, так и распределением тормозного усилия (баланс смещался вперед), а также меньшей подверженностью барабанов коррозии в сравнении с открытыми дисками, что было актуально для японского рынка. Однако барабаны обладали меньшей эффективностью охлаждения и были склонны к снижению эффективности при перегреве.

Характерные особенности и проблемы

Конструкция тормозов FB имела ряд специфических черт, влияющих на эксплуатацию и тюнинг:

• Передние суппорты "Type N": Полуплавающая конструкция (суппорт фиксирован на одной стороне, плавает на направляющих с другой) требовала регулярной чистки и смазки направляющих пальцев для предотвращения заклинивания и неравномерного износа колодок.
• Термическая нагрузка: При активной езде, особенно на извилистых дорогах или треке, передние диски и суппорты были подвержены перегреву. Это приводило к "вялому" педали, увеличению хода педали тормоза (явление "fade") и ускоренному износу колодок.
• Ограниченное охлаждение: Штатная система не предусматривала эффективных воздуховодов для подачи холодного воздуха к тормозам, усугубляя проблему перегрева.
• Задние барабаны: Хотя и надежные в повседневной езде, они плохо справлялись с интенсивным торможением, а их саморегулирующийся механизм иногда требовал ручной корректировки.

Для улучшения характеристик владельцы часто прибегали к модернизации:

1. Колодки: Установка высокотемпературных спортивных колодок (керамических, металлизированных) была самым распространенным и эффективным первым шагом.
2. Диски: Замена передних дисков на перфорированные/вентилируемые с прорезями или на диски большего диаметра от более поздних моделей (при соответствующей доработке).
3. Воздуховоды: Установка каналов для подачи воздуха напрямую к передним суппортам.
4. Тормозная жидкость: Обязательная замена на высокотемпературную (DOT 4+, DOT 5.1).
5. Полная замена: Наиболее радикальный вариант – установка 4-поршневых суппортов и вентилируемых дисков спереди и сзади от более поздних RX-7 (FC, FD) или сторонних производителей.

Сравнение тормозных систем ранних FB с конкурентами эпохи:

Модель	Передние тормоза	Задние тормоза	Примечание
Mazda RX-7 SA22C (база)	Диск. вент., 2-порш. полуплав.	Барабанные	Склонность к перегреву спереди
Toyota Celica Supra (A60)	Диск. вент., 2-порш. плав.	Дисковые	Более сбалансированная система
Nissan 280ZX (S130)	Диск. вент., 4-порш. фикс.	Дисковые	Мощная, но тяжелая система

Таким образом, тормоза FB представляли собой компромиссное решение, адекватное для своего времени и базовых моделей, но ставшее одним из ключевых пунктов для доработки энтузиастами, стремящимися повысить динамические характеристики автомобиля.

Переход ко второму поколению FC в 1985 году

Компания Mazda представила второе поколение RX-7 (серия FC) в 1985 году, полностью переработав конструкцию для соответствия возросшим требованиям к динамике, безопасности и комфорту. Кузов перешёл от клиновидных форм FB к более сглаженным пропорциям с интегрированными бамперами и увеличенными габаритами, что улучшило аэродинамику и пространство в салоне. Основой стала новая платформа с независимой подвеской всех колёс (типа double wishbone спереди и задний мост Watt's Link), заметно повысившая управляемость.

Сердцем модели остался двухсекционный роторный двигатель 13B, но в модернизированной версии с системой Dynamic Super Intake (переменные впускные трубы) и электронным впрыском топлива. Мощность достигла 146–160 л.с. в зависимости от рынка и комплектации. Впервые предлагалась турбированная версия 13B-T с 185 л.с., а также автоматическая трансмиссия как опция. Усиленный кузов с интегрированными противокоррозионными решениями и дисковыми тормозами на всех колёсах стал ответом на критику первого поколения.

Ключевые инновации FC

• Технологии двигателя: Турбонаддув (13B-T), система Dynamic Super Intake, редуктор масляного насоса для снижения расхода масла.
• Шасси: Полностью независимая подвеска, стабилизаторы поперечной устойчивости увеличенного диаметра, реечное рулевое управление.
• Безопасность: Усиленные дверные балки, трёхточечные ремни для задних пассажиров (в кузове купе 2+2), бездисковый тормозной механизм ручника.

Модель выпускалась в кузовах 2-дверное купе (Sport) и 2+2 (Grand Touring), а для японского рынка – в спецверсиях Savanna с полным приводом (4WS на базе GT-X). Вес увеличился на ~100 кг, но динамика улучшилась: разгон до 100 км/ч занимал 6–8 секунд у турбомодификаций. FC заложил стандарты для спортивных Mazda на 1990-е годы и стал коммерчески успешным – продажи превысили 272,000 единиц за 7 лет производства.

Внедрение турбонаддува в модели Turbo II

Модель Mazda RX-7 Turbo II, дебютировавшая в 1987 году для рынка США (и ранее известная как Savanna RX-7 Infini III в Японии), представляла собой радикальный шаг в эволюции серии FC. Ее сердцем стал значительно доработанный двухроторный двигатель 13B, впервые в истории серийного RX-7 оснащенный турбонаддувом. Целью было резко повысить мощность и крутящий момент, оставаясь верным философии легкого и сбалансированного спортивного автомобиля, при этом соответствуя ужесточающимся экологическим нормам.

Ключевым отличием от безнаддувного 13B стал турбокомпрессор с водяным охлаждением подшипников, разработанный специально для роторного двигателя с учетом его уникальных характеристик выхлопа. Для эффективного охлаждения сжатого воздуха использовался интеркулер типа воздух-воздух, установленный в переднем бампере. Система впуска была полностью переработана, включая более крупный дроссель и усовершенствованный корпус воздушного фильтра. Топливная система получила более производительные форсунки и усиленный топливный насос для обеспечения возросших потребностей.

Технические решения и характеристики Turbo II

Турбонаддув кардинально изменил характер двигателя. Мощность 13B-T в версии Turbo II достигла 182 л.с. при 6500 об/мин (по американским стандартам SAE net), а крутящий момент поднялся до 232 Н·м при 3500 об/мин. Это обеспечило гораздо более резкий разгон, особенно в среднем диапазоне оборотов, где безнаддувные роторные двигатели традиционно имели "провал". Для управления турбонаддувом и предотвращения детонации использовалась электронная система, включавшая датчик детонации и регулировку угла опережения зажигания.

Помимо силовой установки, Turbo II отличалась и другими усовершенствованиями:

• Усиленное шасси: Добавлены дополнительные точки крепления подрамников и усилены элементы кузова для повышения жесткости.
• Тормоза: Установлены более крупные вентилируемые передние диски и двухпоршневые суппорты.
• Подвеска: Переработанная геометрия, более жесткие пружины и амортизаторы, стабилизаторы поперечной устойчивости увеличенного диаметра.
• Дифференциал: Самоблокирующийся дифференциал повышенного трения (LSD) стал стандартным оборудованием.
• Экстерьер: Уникальные легкосплавные диски, двойные выхлопные патрубки и шильдик "Turbo II".

Параметр	RX-7 (FC) Безнаддувный (США)	RX-7 Turbo II (США)
Двигатель	13B (DEI)	13B-T
Мощность	146 л.с. @ 6500 об/мин	182 л.с. @ 6500 об/мин
Крутящий момент	187 Н·м @ 3500 об/мин	232 Н·м @ 3500 об/мин
Макс. наддув	-	~0.75 бар

Внедрение турбонаддува на модели RX-7 Turbo II стало знаковым событием. Оно не только существенно подняло динамические показатели автомобиля, сделав его конкурентоспособным с современными ему турбированными спортивными купе, но и доказало жизнеспособность и потенциал роторного двигателя Ванкеля в эпоху турбин. Turbo II заложила прочный фундамент для дальнейшего развития турбированных RX-7, кульминацией которого стала легендарная серия FD с ее последовательным твин-турбо.

Конструкция заднего дифференциала LSD

На Mazda RX-7 устанавливался дисковый дифференциал повышенного трения (LSD) с предварительным натягом. Основу конструкции составлял пакет фрикционных дисков, размещенный внутри корпуса дифференциала. Диски попарно чередовались: ведущие диски соединялись шлицами с корпусом дифференциала, а ведомые – с шестернями полуосей.

При нормальном прямолинейном движении крутящий момент равномерно распределялся между колесами. При возникновении разницы в скорости вращения (например, в повороте или на скользком покрытии) возникающее осевое усилие сжимало фрикционный пакет через конические шайбы и пружины. Это ограничивало пробуксовку колеса с худшим сцеплением, перенаправляя момент на противоположную сторону.

Ключевые элементы и параметры

Рабочие характеристики LSD RX-7 определялись:

• Углом спиральных зубьев шестерен – создавал осевое усилие при проскальзывании
• Жесткостью предварительного поджатия пружин – обеспечивал базовое сопротивление
• Количеством фрикционных пар – от 2 до 4 в зависимости от модификации
• Материалом фрикционных накладок – композитные составы с металлическими включениями

Поколение RX-7	Тип LSD	Степень блокировки
FB (SA22C)	2-дисковый	25-35%
FC (S4/S5)	2-дисковый (база), 4-дисковый (Turbo II)	40-50%
FD (S6/S8)	4-дисковый с усиленными пружинами	до 60%

В спортивных версиях применялись регулируемые дифференциалы с возможностью замены распорных втулок для изменения силы предварительного натяга. Конструкция исключала использование вязкостной муфты, обеспечивая мгновенную реакцию на изменение сцепления и прогнозируемое поведение в дрифте.

Обновленная система охлаждения ротора в FC

Основным усовершенствованием в FC стал двухконтурный масляный охладитель, где отдельные контуры обслуживали ротор и корпус статора. Это предотвращало перегрев краевых зон ротора – критической точки в термонагруженных конструкциях. Система использовала форсированную циркуляцию масла через увеличенные каналы в боковых корпусах двигателя 13B.

Дополнительно применили турбулизаторы масляного потока – специальные перегородки в масляном поддоне, препятствующие вспениванию при высоких оборотах. Внедрение дополнительных масляных форсунок под поршневыми пальцами улучшило отвод тепла от уплотнений вершин ротора, снизив риск задиров при длительной работе на предельных режимах.

Ключевые компоненты системы

• Масляный радиатор с раздельными секциями для ротора и статора
• Усиленный маслонасос с производительностью +25%
• Термостат с пониженной температурой открытия (82°C)
• Модифицированные масляные каналы в боковых корпусах

Параметр	Предыдущая модель (FB)	FC (обновление)
Объем масла в системе	4.2 л	5.0 л
Макс. темп. ротора	≈180°C	≈150°C
Кол-во масляных форсунок	4	6

Эффективность подтверждалась тестами: при 7000 об/мин температура уплотнений падала на 40°C относительно FB. Инженеры также изменили геометрию масляного поддона, создав "карманы" для оседания абразивных частиц, что снижало износ трущихся пар при холодном пуске.

Версия Convertible: разработка складной крыши

Инженеры Mazda столкнулись с серьёзным вызовом: создать механизм складывания крыши, не нарушающий баланс заднеприводного спорткара с центральной массой двигателя. Основной задачей стало сохранение жёсткости кузова при отсутствии фиксированной крыши, что потребовало усиления днища, порогов и установки дополнительных распорок за сиденьями. Компромиссом стала стальная рама лобового стекла и комбинированное применение алюминия в подвижных элементах.

Сложность заключалась в компактной укладке трёхслойного верха (изолирующий слой + гидроизоляция + внутренняя обшивка) в минимальное пространство за сиденьями. Решением стала уникальная шарнирная система с гидравлическими приводами, обеспечивающая трансформацию за 20 секунд. При этом инженеры добились снижения шума на скорости за счёт:

Ключевые особенности конструкции

• 5-рычажный механизм – синхронизированное движение секций
• Интегрированный стеклоподъёмник – съёмные боковые стёкла
• Гидроизоляционный желоб – отвод воды при сложенной крыше

Результатом стала 50-килограммовая конструкция, легче аналогов на 15%, сохранившая багажник объёмом 150 л даже при опущенной крыше. Тестирование включало 10 000 циклов открытия/закрытия в экстремальных условиях от -30°C до +80°C для гарантии безотказности.

Модификация кузова для японского рынка Savanna

Для японского рынка Mazda Savanna RX-7 (SA22C) получила уникальные кузовные решения, адаптированные под местные нормы и потребительские предпочтения. Ключевым отличием стали габариты: длина автомобиля не превышала 4,2 метра, что соответствовало налоговым льготам для компактных транспортных средств. Это достигалось за счет укороченных переднего и заднего свесов при сохранении колесной базы.

Рестайлинг 1979 года принес радикальные изменения: круглые фары заменили прямоугольными блок-фарами с интегрированными поворотниками, а передний бампер стал более массивным с черной резиновой вставкой. Задняя часть получила новые фонари с горизонтальным дизайном вместо вертикальных "стрел". Для топовой комплектации GT Limited (1980) разработали эксклюзивную двухцветную окраску "Black & Gold" с золотистой полосой по борту и соответствующими акцентами на кузове.

Специфические элементы японских модификаций

• Уникальные световые группы: Фары с комбинированными секциями (ближний/дальний свет + габариты), запрещенные в США и Европе.
• Легкие панели кузова: Использование тонкостенных стальных прессовок для снижения массы в базовых комплектациях.
• Спецсерии: Модели типа "AP" с полиуретановыми накладками на крыльях и расширенными колесными арками.

Версия	Период	Ключевые отличия кузова
Пререстайлинг (SA22C)	1978-1979	Круглые фары, вертикальные задние фонари, хромированные бамперы
Пострестайлинг (SA22C)	1980-1985	Прямоугольные фары, пластиковые бампера, горизонтальные задние фонари
GT Limited	1980-1981	Двухцветная окраска, золотые декоративные полосы, шильдики "Limited"

Рестайлинг 1989 года: сменный дизайн фар

Наиболее заметным и обсуждаемым изменением в ходе рестайлинга Mazda RX-7 (FC3S) в 1989 модельном году стала радикальная замена выдвижных фар на фиксированные прямоугольные блоки. Это решение ознаменовало отход от культового образа "поп-ап" фар, характерного для многих спорткаров 80-х, в пользу более современного и аэродинамически эффективного решения.

Новые фары представляли собой единые прямоугольные блоки, интегрированные в передний бампер и прикрытые прозрачными пластиковыми линзами. Их дизайн отличался угловатостью и был тесно связан с переработанной решеткой радиатора и линиями капота, создавая более цельный и агрессивный фронтальный вид. Этот шаг был продиктован как стремлением улучшить аэродинамику, так и ужесточающимися глобальными нормами безопасности пешеходов.

Ключевые особенности новой системы освещения

Помимо очевидного изменения внешнего вида, новая система фар принесла и функциональные преимущества:

• Улучшенная аэродинамика: Отказ от подвижных механизмов и щелей для фар снизил лобовое сопротивление и турбулентность.
• Повышенная надежность: Устранение сложного электромеханического привода выдвижных фар уменьшило количество потенциально отказывающих компонентов.
• Современный облик: Фиксированные фары придали RX-7 более актуальный и "европейский" вид, соответствуя трендам конца 80-х.
• Интеграция с бампером: Фары стали неотъемлемой частью дизайна передка, формируя его характер вместе с новой решеткой.

Реакция на смену дизайна фар была неоднозначной. Многие традиционалисты и поклонники первой модели (FB) с ностальгией восприняли уход от классических выдвижных фар, считая их неотъемлемой частью имиджа RX-7. Однако новый облик также нашел своих приверженцев, оценивших более строгий, технологичный и аэродинамически чистый вид.

Сравнение фар до и после рестайлинга 1989 года:

Характеристика	До рестайлинга (1986-1988)	После рестайлинга (1989-1991)
Тип фар	Выдвижные (поп-ап)	Фиксированные прямоугольные блоки
Дизайн	Круглые фары, скрытые под панелями	Прямоугольные фары с прозрачным колпаком, интегрированные в бампер
Внешний вид	Классический спортивный, "ретро-футуризм"	Более современный, угловатый, цельный
Основные причины изменения	-	Аэродинамика, безопасность пешеходов, надежность, модные тенденции

Система обнаружения детонации двигателя

В роторных двигателях Mazda RX-7, особенно в турбированных версиях 13B-REW поколения FD3S, детонация представляла особую угрозу. Она проявлялась не как классический "стук пальцев" в поршневых моторах, а как "дизелинг" или "угловой перегрев" – локальный перегрев и разрушение уплотнений вершин ротора и поверхности рабочей камеры в критической зоне. Стандартные методы обнаружения, разработанные для поршневых двигателей, часто оказывались малоэффективными для уникальной конструкции и высоких рабочих оборотов роторного двигателя.

Mazda разработала и внедрила в RX-7 FD специализированную систему обнаружения детонации, адаптированную под особенности ротора. Система основывалась на высокочувствительных пьезоэлектрических датчиках, установленных непосредственно на корпусе двигателя (обычно по одному на каждый роторный узел). Эти датчики улавливали высокочастотные вибрации, характерные именно для процесса детонации в роторном двигателе.

Ключевые особенности и функции системы:

• Высокая чувствительность: Датчики были способны различать специфический высокочастотный "звон" детонации на фоне общих шумов двигателя.
• Индивидуальный контроль: Система обрабатывала сигналы от каждого роторного узла отдельно, позволяя точно локализовать источник детонации.
• Адаптивное управление зажиганием: При обнаружении детонации блок управления двигателем (ECU) немедленно корректировал угол опережения зажигания (УОЗ) для *конкретного* роторного узла, где была зафиксирована проблема, внося поправки на несколько градусов в сторону запаздывания.
• Постепенное восстановление: Если детонация прекращалась, ECU плавно возвращал УОЗ к оптимальным значениям, обеспечивая максимальную производительность при сохранении безопасности.
• Защита от ложных срабатываний: Сложные алгоритмы ECU фильтровали посторонние шумы (например, от трансмиссии или наезда на неровность), минимизируя ложные реакции.

Эта интеллектуальная система была критически важным элементом для надежной и долговечной работы высокофорсированного турбированного роторного двигателя 13B-REW, особенно при использовании наддува высокого давления. Она позволяла эксплуатировать двигатель на грани его возможностей, своевременно предотвращая разрушительные последствия детонации.

Особенности крепления турбокомпрессора на Mazda RX-7

Крепление турбокомпрессора на двигателе 13B-REW серии RX-7 FD3S кардинально отличается от традиционных поршневых двигателей из-за особенностей конструкции роторно-поршневого мотора и выхлопной системы. Турбокомпрессоры крепятся не напрямую к выпускному коллектору или блоку цилиндров, а через сложную адаптерную пластину. Эта массивная деталь из чугуна или стали служит интерфейсом между выходными портами роторного двигателя и фланцами впуска турбин.

Ключевой особенностью является обязательное использование специального теплового демпфера (heat damper) между корпусом турбины (turbine housing) и самой адаптерной пластиной. Этот демпфер представляет собой толстую металлическую прокладку сложной формы, часто с интегрированными каналами или перфорацией. Его главная задача – поглощать и перераспределять колоссальные термические напряжения, возникающие из-за огромной разницы температур между раскаленным корпусом турбины и относительно более холодной адаптерной пластиной и блоком двигателя.

Критически важные элементы крепления

Проблема термоциклирования и теплового расширения стоит здесь особенно остро:

• Металлические прокладки: Использование стандартных неметаллических прокладок (например, из паронита) между адаптерной пластиной и корпусом турбины недопустимо из-за экстремальных температур. Применяются исключительно многослойные стальные прокладки (MLS - Multi-Layer Steel) или цельнометаллические уплотнения, способные выдерживать нагрев и постоянные циклы расширения/сжатия без потери герметичности.
• Болты и шпильки: Крепежные элементы (болты, шпильки, гайки), удерживающие турбокомпрессор, демпфер и адаптерную пластину вместе, подвергаются экстремальным тепловым и механическим нагрузкам. Они должны быть изготовлены из высокопрочных жаропрочных сплавов. Крайне важно соблюдать рекомендуемые моменты затяжки и использовать высокотемпературные фиксаторы резьбы, так как ослабление крепежа – частая причина утечек выхлопных газов и повреждений.
• Система поддержки турбины: Из-за значительного веса турбокомпрессора и вибраций часто используется дополнительный кронштейн или скоба (turbo support bracket), который крепит корпус турбины к блоку двигателя или картеру. Это снижает нагрузку на адаптерную пластину и фланцевые соединения, предотвращая их деформацию или растрескивание.

Надежное и герметичное крепление турбокомпрессора на RX-7 напрямую влияет на долговечность системы, мощность двигателя и отсутствие утечек выхлопных газов под капот. Пренебрежение качеством демпфера, прокладок или крепежа неизбежно ведет к дорогостоящим ремонтам.

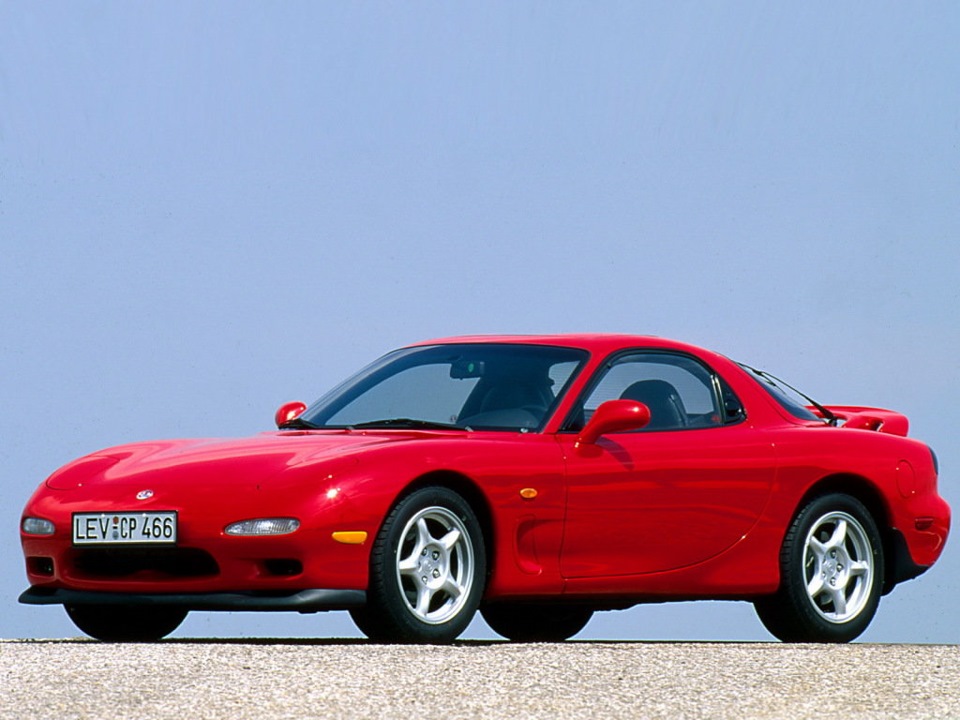

Третье поколение FD: премьера в 1991 году

Презентованная в октябре 1991 года модель FD кардинально отличалась от предшественников благодаря аэродинамичному дизайну в стиле «найк-фу» (Nike swoosh) и револьверным фарам. Автомобиль оснащался усовершенствованным двухсекционным роторным двигателем 13B-REW с двойным турбонаддувом последовательного типа, выдававшим 255 л.с. для японского рынка и 236 л.с. для экспортных версий. Масса снижена на 120 кг за счёт алюминиевых компонентов подвески и кузова.

Технические инновации включали независимую подвеску на двойных поперечных рычагах, 50:50 распределение веса и электронную систему контроля устойчивости. Интерьер получил кокон-панель с ориентацией на водителя, кожаные кресла Recaro и цифровую приборную панель. В 1996 году проведён рестайлинг: увеличенный интеркулер, модернизированная турбина и мощность до 265 л.с., обновлённый передний бампер и стоп-сигналы.

Ключевые особенности

• Двигатель: 1.3 л 13B-REW Twin Turbo (с 1996 г. – 265 л.с.)
• Динамика: разгон 0-100 км/ч за 5.3 с (версия Type R Bathurst)
• Трансмиссия: 5-ступ МКПП или 4-ступ АКПП
• Особые версии:
  • Type R (облегчённый кузов, ксенон)
  • Type RS (карбоновый капот, LSD)
  • Spirit R (финальная серия 2002 г.)

Параметр	Показатель
Вес	~1,300 кг
Тормоза	Вентилируемые диски (передние 294 мм)
Запас топлива	76 л
Производство	1991-2002 (68,589 ед.)

FD стал культовым благодаря ролям в франшизах «Форсаж» и «Initial D», а также победам в гонках IMSA GTU. Основной проблемой оставался ресурс турбин и повышенный расход масла, однако управляемость и дизайн признаны эталонными для 1990-х.

Дизайн кузова с фарами-щелчками

Фары-щелчки стали визитной карточкой RX-7 второго (FC) и третьего (FD) поколений, кардинально отличая японский спорткар от конкурентов. Инженеры Mazda выбрали скрытую конструкцию не только для эстетики, но и для аэродинамической эффективности: в сложенном состоянии фары обеспечивали гладкий обтекаемый нос, снижая коэффициент лобового сопротивления.

Механизм отличался инженерной изобретательностью – при активации фарры плавно поднимались за 0.7 секунды с характерным щелчком фиксатора. На FD-поколении система усложнилась: вместо вертикального подъема фары поворачивались на 90 градусов вокруг оси, напоминая раскрывающиеся жалюзи. Это решение позволило сохранить агрессивный наклон капота.

Технические и стилевые особенности

Конструкция требовала точной балансировки – моторчики и шестерни располагались в стесненных условиях моторного отсека, что усложняло обслуживание. При этом дизайнеры обыграли функциональность: в закрытом состоянии клинообразный профиль с рельефными воздухозаборниками создавал иллюзию "спящего хищника".

Отказ от pop-up фар в 2000-х связан с ужесточением стандартов безопасности (европейские нормы пешеходной защиты) и удешевлением производства. Современные рестайлы FD с обычными фарами, по мнению фанатов, теряют фирменную харизму оригинала.

• Культовые вариации: желтые линзы JDM-версий, тонированные фары спецсерии Bathurst
• Уязвимые элементы: пластиковые шестерни привода, подверженные износу
• Дизайнерский вклад: Масанори Охья (Ohya) для FD – синтез механики и скульптурных линий

Двигатель 13B-REW с двойным турбонаддувом

13B-REW – это роторно-поршневой двигатель типа Ванкеля, созданный специально для третьего поколения Mazda RX-7 (FD3S). Он представляет собой эволюцию предыдущих роторных моторов Mazda, но с ключевым усовершенствованием: последовательной системой двойного турбонаддува (twin-turbo). Два ротора треугольной формы совершали эксцентричные вращения в овальных камерах, обеспечивая высокую удельную мощность при компактных размерах.

Система турбонаддува использовала два турбокомпрессора разного размера – малый (первичный) и большой (вторичный). На низких оборотах (до ~4500 об/мин) работал только малый турбокомпрессор, минимизируя турбояму и обеспечивая резкий отклик. При достижении высоких оборотов подключался второй, более крупный турбокомпрессор, что позволяло двигателю развивать максимальную мощность без провалов.

Ключевые особенности и характеристики

Конструкция и рабочие параметры 13B-REW:

• Объём: 2 x 654 см³ (эквивалентно ~2.6 л для поршневых ДВС)
• Мощность: 255–280 л.с. (зависит от рынка и года выпуска)
• Крутящий момент: 294–314 Н·м
• Система впуска: Последовательный наддув с двумя интеркулерами
• Управление: Электронная система ECU с датчиком детонации

Двигатель отличался высокой теплонапряжённостью и требовал строгого соблюдения интервалов обслуживания. Характерные "апексовые" уплотнения роторов и турбины были уязвимы при перегреве или недостатке масла. Несмотря на это, 13B-REW обеспечивал RX-7 уникальную динамику: разгон до 100 км/ч за 5.3 секунды и фирменный высокочастотный звук выхлопа.

Последовательная работа турбин Twin Turbo

Система Twin Turbo на Mazda RX-7 (FD3S) использует две турбины разного размера – малую и большую – которые активируются последовательно в зависимости от оборотов двигателя и нагрузки. Это решает ключевую проблему турбомоторов – турбояму. Маленькая турбина (первичная) обладает низкой инерцией и быстро раскручивается даже при небольшом потоке выхлопных газов на низких оборотах. Это обеспечивает мгновенный отклик и плавную тягу с самых "низов".

По мере роста оборотов (примерно с 4500 об/мин) и увеличения потока выхлопных газов, в работу вступает вторая, более крупная турбина. Переключение между турбинами управляется сложной системой клапанов и вакуумных актуаторов. На средних оборотах нагрузка постепенно перераспределяется на большую турбину, которая способна прокачивать больше воздуха. На высоких оборотах (от 6500 об/мин и выше) в полную силу работают уже обе турбины, обеспечивая максимальный наддув и пиковую мощность без просадок.

Фазы работы системы

• Низкие обороты (до ~4500 об/мин): Работает только малая турбина. Быстрый отклик, устранение турбоямы, плавная тяга.
• Средние обороты (~4500 - 6500 об/мин): Переходная фаза. Малая турбина постепенно отключается, большая – раскручивается и берет на себя основную нагрузку. Клапаны системы дозируют поток выхлопа.
• Высокие обороты (от 6500 об/мин): Работают обе турбины на полную мощность. Большая турбина обеспечивает максимальный объем воздуха для высокой мощности.

Диапазон оборотов	Активная турбина	Эффект
До ~4500 об/мин	Малая (первичная)	Мгновенный отклик, ликвидация турбоямы
~4500 - 6500 об/мин	Переключение с малой на большую	Плавный рост мощности, подготовка к пику
От 6500 об/мин	Обе (доминирует большая)	Максимальная мощность и наддув

Управляющая электроника и механика (соленоиды, актуаторы, перепускные клапаны) обеспечивают синхронность переключений и защиту от избыточного давления. Такая схема позволила роторному двигателю 13B-REW выдавать 255-280 л.с., сочетая эластичность атмосферного мотора с мощностью турбонаддува.

Модификация интеркулера для Type R

Интеркулер в Mazda RX-7 Type R (FD3S) критичен для охлаждения сжатого турбиной воздуха, напрямую влияя на плотность заряда и детонационную стойкость. Стандартный боковой интеркулер серии FD, особенно в жарком климате или при тюнинге, быстро достигает теплового насыщения, ограничивая потенциал двигателя 13B-REW. Модификации направлены на увеличение объема, улучшение теплообмена и оптимизацию воздушных трактов для снижения температур впуска.

Типичные решения включают установку интеркулера типа "V-mount" с фронтальным расположением радиатора и маслоохладителя, либо апгрейд бокового интеркулера на усиленную версию с увеличенным ядром. Оба подхода требуют доработки креплений, воздуховодов и часто – замены впускных патрубков на силиконовые с армированием для минимизации потерь давления. Ключевая цель – снижение температуры заряда на 15–30°C относительно стоковой системы.

Ключевые аспекты модификации

Типы интеркулеров и особенности:

• V-mount конфигурация: Радикальная перекомпоновка с размещением интеркулера и радиатора под углом в передней части. Плюсы – лучшее охлаждение за счет прямого набегающего потока, минусы – сложность монтажа и необходимость переноса АКБ/расширительного бачка.
• Усиленный боковой интеркулер: Прямая замена штатного с увеличением толщины ядра (до 100–120 мм) и плотности сот. Сохраняет заводскую компоновку, но требует доработки воздухозаборников для эффективного потока.

Эксплуатационные эффекты:

Параметр	Сток	Апгрейд (V-mount)	Апгрейд (боковой)
Температура на впуске	+40–60°C над ambient	+15–25°C над ambient	+25–35°C над ambient
Потери давления	0.2–0.3 bar	0.1–0.2 bar	0.15–0.25 bar
Рекомендуемая мощность	до 280 л.с.	400+ л.с.	до 350 л.с.

Обязательный этап после установки – калибровка ECU для коррекции угла опережения зажигания и топливных карт. Без настройки риск детонации возрастает из-за возросшей плотности воздуха. Для V-mount критично герметизировать зазоры между теплообменниками и кузовом, иначе горячий воздух рециркулирует, сводя на нет преимущества конструкции.

Система выпуска отводимых газов

Роторный двигатель 13B в RX-7 генерировал выхлопные газы с уникальными характеристиками: высокие температуры, пульсирующий поток и повышенное содержание несгоревших углеводородов. Это требовало специализированной конструкции выпускной системы, способной не только эффективно отводить газы, но и выдерживать экстремальные тепловые нагрузки и специфические частоты пульсаций, присущие Ванкелю.

Инженеры Mazda использовали нержавеющую сталь повышенной толщины для коллекторов и основной трубы, обеспечивая долговечность. Ключевым элементом стал предварительный резонатор (pre-silencer), расположенный сразу после коллектора – он гасил высокочастотные шумы и снижал температуру газов перед основным каталитическим нейтрализатором. Особое внимание уделялось герметичности соединений во избежание подсоса воздуха, критичного для работы датчиков кислорода и эффективности катализатора.

Особенности и эволюция

Основные компоненты и их развитие в поколениях FD (и частично FC):

• Выпускные коллекторы (Headers): Литые чугунные на ранних моделях, позже заменены на сварные из нержавеющей стали. Форма тщательно просчитывалась для минимизации противодавления и оптимизации импульсов.
• Каталитический нейтрализатор: Устанавливался максимально близко к двигателю для быстрого прогрева и эффективной работы. На FD3S применялся двухсекционный катализатор с керамическими или металлическими сотами для глубокой очистки газов.
• Резонаторы и глушители: Многоступенчатая система (предварительный резонатор + основной глушитель) с камерами различного объема и перфорированными трубами. Преследовала цель снижения характерного высокочастотного "роторного воя" без создания избыточного противодавления.
• Трубопровод: Диаметр магистрали последовательно увеличивался (особенно в моделях с турбонаддувом) для соответствия растущей мощности – от ~50 мм на NA FC до 60-65 мм на турбированных FD.

Тюнеры часто модернизировали систему, устанавливая бесшовные трубы большего диаметра, высокопоточные катализаторы или спортивные глушители. Это снижало противодавление и повышало отдачу двигателя, но требовало тонкой настройки ECU для сохранения корректной работы датчиков O2 и предотвращения переобеднения смеси.

Особенности рулевого управления Mazda RX-7 FD3S

Система рулевого управления FD3S основана на реечном механизме, отличающемся исключительной точностью и минимальным усилием на руле. Конструкция обеспечивает прямое передачу угла поворота руля на колёса с коэффициентом 15.0:1, что создаёт мгновенную реакцию на действия водителя. Особое внимание инженеры уделили минимизации паразитных вибраций и сохранению информативности на высоких скоростях.

Ключевой особенностью является уникальная геометрия подвески, где рулевые тяги крепятся к ступицам через отдельные рычаги, а не напрямую. Это решение устраняет влияние ходов подвески на угол схождения колёс, сохраняя стабильность траектории при прохождении неровностей. Дополнительно применяется прогрессивный усилитель ГУР, снижающий нагрузку на низких скоростях без потери "обратной связи" на треке.

Конструктивные элементы и технологии

Основные компоненты системы включают:

• Датчик крутящего момента на рулевой колонке – регулирует давление ГУР в зависимости от скорости
• Алюминиевые рулевые тяги с шаровыми опорами повышенной износостойкости
• Двойной изолирующий шарнир между рейкой и колонкой для подавления вибраций
• Опциональный спортивный руль диаметром 365 мм с уменьшенным люфтом

Параметр	Значение	Эффект
Число зубьев рейки	72	Линейность усилия
Угол поворота руля (от упора до упора)	2.7 оборота	Резкая реакция в поворотах
Рабочее давление ГУР	95-100 bar	Баланс между лёгкостью и контролем

Эксплуатационные требования подчёркивают необходимость регулярной замены гидравлической жидкости каждые 40 000 км и контроля герметичности магистралей. Характерный износ проявляется увеличением люфта руля на 5° и выше, что требует немедленной диагностики шарниров тяг.

Топливные инжекторы первичного и вторичного контура

Система впрыска топлива в турбированных версиях Mazda RX-7 (FD3S) использовала двухконтурную схему с разделением на первичные и вторичные инжекторы. Это было критически важно для работы роторного двигателя 13B-REW, особенно под высокой нагрузкой и на высоких оборотах. Первичные инжекторы обеспечивали базовую подачу топлива на всех режимах работы двигателя, поддерживая стабильность холостого хода и частичных нагрузок.

Вторичные инжекторы активировались электронным блоком управления (ECU) при достижении определенных условий: обычно при оборотах выше 4500 об/мин и значительном давлении наддува. Их включение обеспечивало резкое увеличение объема впрыскиваемого топлива для предотвращения детонации, охлаждения роторных вершин и камер сгорания, а также для выхода на максимальную мощность. Такая схема позволяла оптимизировать расход топлива на низких оборотах и мгновенно реагировать на требования к производительности.

Ключевые особенности системы

• Расположение: Первичные инжекторы установлены в верхней части корпуса впускного коллектора, вторичные – ближе к корпусу ротора.
• Производительность: Вторичные инжекторы имели большую пропускную способность (около 850-1000 куб.см/мин против 550-650 куб.см/мин у первичных).
• Управление: ECU использовал данные датчиков детонации, давления наддува, расхода воздуха и положения дросселя для включения вторичного контура.

Параметр	Первичные инжекторы	Вторичные инжекторы
Режим работы	Постоянный (на всех оборотах)	Только под нагрузкой (высокие обороты/наддув)
Основная функция	Базовая подача топлива, стабильность работы	Дополнительное охлаждение, предотвращение детонации, мощность
Влияние на ресурс	Износ равномерный	Склонны к закоксовыванию при редком использовании

Отказ вторичных инжекторов или их управляющих цепей приводил к критическому обеднению смеси на высоких оборотах, вызывая перегрев секций ротора и риск повреждения уплотнений. Для диагностики использовался метод проверки сопротивления обмоток (обычно 12-16 Ом) и тест активации через диагностический разъем. Модернизация инжекторов на производительные аналоги часто сопровождалась калибровкой ECU и установкой топливного насоса высокой производительности.

Версия Type RS: облегченная комплектация

Комплектация Type RS дебютировала в 1999 году для третьего поколения RX-7 (FD3S) как радикально облегченная версия, ориентированная исключительно на повышение динамических характеристик. Ее создание напрямую связывают с требованиями японской гоночной серии GTCC, где минимальный вес автомобиля строго регламентировался, и каждый сэкономленный килограмм давал конкурентное преимущество.

Инженеры Mazda предприняли беспрецедентные меры для снижения массы: демонтировали кондиционер, аудиосистему, усилитель руля, задний стеклоочиститель, противотуманные фары и даже систему круиз-контроля. Вместо стандартных кресел установили карбоновые ковши Recaro SP-J, заменили тяжелую штатную выхлопную систему на титановую, а обычный аккумулятор – на облегченный. Крыша, капот и передний спойлер изготавливались из углепластика.

Ключевые особенности и отличия

• Экстремальное снижение веса: Масса сократилась до 1200 кг (против ~1300 кг у базовой версии), что улучшило соотношение мощности к весу.
• Ходовая часть: Усиленные алюминиевые рычаги подвески, регулируемые амортизаторы Bilstein и стабилизаторы поперечной устойчивости увеличенного диаметра.
• Тормоза: Более эффективные 4-поршневые суппорты Brembo спереди и 2-поршневые сзади.
• Трансмиссия: Короткоходная 5-ступенчатая механическая КПП с винтовой блокировкой дифференциала повышенного трения.
• Двигатель: 13B-REW с двумя турбинами последовательного наддува (малая и большая), форсированный до 280 л.с. (ограниченно соглашением Gentlemen's Agreement), с улучшенным охлаждением масла.

Type RS позиционировалась как «гоночный автомобиль для дорог общего пользования». Ее экстремальный характер (отсутствие шумоизоляции, жесткая подвеска, минимальный комфорт) ограничивал повседневную эксплуатацию, но обеспечивал непревзойденную отзывчивость и управляемость. Сегодня Type RS – самая редкая и ценная модификация FD RX-7 среди коллекционеров, символизирующая вершину инженерной философии Mazda того периода.

Модификация ручной коробки передач для дрифта

Для дрифта на Mazda RX7 требуется глубокая доработка стандартной механической коробки передач, направленная на повышение надежности под экстремальными нагрузками и улучшение контроля сцепления. Основной акцент делается на предотвращение перегрева и деформации синхронизаторов при агрессивных переключениях, частых срывах колес в занос и длительном воздействии высокого крутящего момента роторного двигателя.

Ключевым этапом модификации является замена штатных компонентов на усиленные версии, способные выдерживать ударные нагрузки. Особое внимание уделяется подбору передаточных чисел для оптимального поддержания мощности в диапазоне оборотов, критически важном для дрифта – обычно между 6000 и 9000 об/мин. Параллельно пересматривается конструкция кулисы переключения для сокращения хода рычага и повышения четкости включения ступеней.

Основные технические решения

• Короткоходный кит: Установка комплекта с уменьшенным ходом рычага на 35-50% для мгновенного переключения передач "в заносе".
• Усиленные синхронизаторы: Монтаж двух- или трехконусных синхронизаторов из карбона или спецсплавов, устойчивых к задирам.
• Модификация сцепления:
  • Керамические/феррамовые диски с 6-лепестковой пружиной
  • Облегченный маховик (на 40-50% легче штатного)
  • Гидравлический привод вместо тросового
• Термообработка шестерен: Закалка поверхностей зубьев методом нитроцементации для предотвращения выкрашивания.

Компонент	Стоковая версия	Дрифт-модификация
Передаточное отношение 2-й передачи	2,269:1	1,894:1
Материал шестерен	Хромомолибден	Легированная сталь 9310
Тип дифференциала	Диск LSD	Кулачковый 2-way

Обязательным этапом является доработка системы охлаждения трансмиссии: установка отдельного масляного радиатора КПП с принудительным обдувом, применение синтетических смазок с пакетом противозадирных присадок. Для финальной настройки под стиль вождения пилота регулируется жесткость опор коробки передач – более мягкие подушки гасят вибрации, но снижают точность включений, жесткие обеспечивают "прямой контакт" ценой повышенного шума.

Mazda RX-7 Spirit R: финальный аккорд эпохи

Представленный в 2002 году спортивный пакет Spirit R стал последней и самой значимой версией культового спорткара Mazda RX-7 (FD3S), символизируя прощание с роторной легендой перед прекращением ее производства. Созданный ограниченным тиражом всего в 1504 экземпляра исключительно для японского рынка, Spirit R олицетворял собой концентрацию всего лучшего, что инженеры Mazda вложили в FD за десятилетие ее развития.

Spirit R базировался на топовой версии Type RS, но получил ряд эксклюзивных усовершенствований, направленных на максимальное повышение отдачи от шасси и создание особого эмоционального опыта вождения. Ключевыми элементами пакета стали уникальные легкосплавные диски BBS, тормозная система Brembo с красными суппортами, доработанная подвеска и специальная отделка салона, подчеркивающая статус модели.

Ключевые особенности Spirit R

Пакет Spirit R привнес следующие существенные отличия:

• Эксклюзивные 17-дюймовые кованые диски BBS: Легкие (Type A/B) или литые (Type C) в характерном дизайне.
• Тормозная система Brembo: Передние 4-поршневые и задние 2-поршневые суппорты красного цвета с увеличенными перфорированными дисками.
• Настройки шасси: Усиленные амортизаторы Bilstein, доработанные пружины и стабилизаторы поперечной устойчивости для улучшенной управляемости и отклика.
• Интерьер Recaro: Ковшеобразные сиденья Recaro с красной прострочкой и логотипом Spirit R на подголовниках.
• Алюминиевая педаль газа и рулевое колесо Momo с красной меткой в верхней части.
• Красные акценты: Прострочка на рулевом колесе, рычаге КПП и ручном тормозе, а также красные накладки на козырьках приборов.
• Уникальная табличка Spirit R на центральной консоли и вышивка на ковриках.
• Снижение массы: За счет облегченных компонентов (диски, тормоза, отсутствие люка у Type A/B, облегченное стекло задка) и удаления некоторых элементов комфорта (магнитола – опция).

Spirit R предлагался в трех вариантах комплектации, ориентированных на разные предпочтения водителей:

Тип	Основные отличия	Трансмиссия	Примечания
Type A	2-местный, без люка, облегченное заднее стекло	5-ст. МКПП	Самый легкий и "жесткий" вариант (ок. 1300 кг)
Type B	2+2-местный, без люка	5-ст. МКПП	Более практичный, но тяжелее Type A
Type C	2+2-местный, с люком	4-ст. АКПП с ручным режимом	Фокус на комфорт и удобство, литые диски

Двигатель оставался классическим для FD3S – двухроторным 13B-REW с двойным турбонаддувом Sequential Twin Turbo, выдающим 280 л.с. (ограничение "джентльменского соглашения") и 314 Нм крутящего момента. Spirit R воплотил в себе идеал инженеров Mazda: идеальный баланс, отточенную управляемость и чистую связь водителя с машиной, став легендарным завершением эпохи роторных спорткаров.

Участие в гонках IMSA GTU в 1979-1985

Дебют RX-7 в классе GTU Международной ассоциации моторного спорта (IMSA) состоялся в 1979 году. Команда Haywood Racing, управляемая легендарным Херли Хейвудом, сразу показала потенциал машины, одержав победу в своем втором старте на трассе Watkins Glen. Это стало громким заявлением о появлении серьезного конкурента на американских треках.

Сезон 1980 года стал триумфальным. RX-7 доминировал, выиграв 10 из 14 гонок серии GTU. Ключевую роль сыграла команда Tom Walkinshaw Racing (TWR), привнесшая европейский опыт и дальнейшие доработки шасси. Пилоты TWR, включая самого Тома Уокиншоу, а также Пита Лавлока и Чак Нидермайера, обеспечили Mazda завоевание первого командного чемпионского титула в IMSA GTU.

Эра Доминирования и Технологии

Основой успеха стал уникальный двухсекционный роторный двигатель Mazda 13B. Его компактность и низкий центр тяжести идеально подходили для требований GTU. Двигатель выдавал высокую удельную мощность, был надежен и мог работать на очень высоких оборотах, что было критично на извилистых участках. Эффективная аэродинамика кузова RX-7 также давала преимущество.

Доминирование RX-7 в классе GTU продолжалось практически безраздельно с 1980 по 1985 год включительно:

• 1980: Командный чемпион (TWR), 10 побед.
• 1981: Командный чемпион (TWR), 10 побед.
• 1982: Командный чемпион (TWR), 11 побед. Личный чемпионский титул пилота - Джефф Брэм (TWR).
• 1983: Командный чемпион (TWR), 12 побед. Личный чемпионский титул пилота - Пит Халус (TWR).
• 1984: Командный чемпион (TWR), 9 побед. Личный чемпионский титул пилота - Джим Дауннинг (Downing/Atlanta Racing).
• 1985: Командный чемпион (TWR), 10 побед. Личный чемпионский титул пилота - Джим Дауннинг (Downing/Atlanta Racing).

Статистика побед Mazda RX-7 в IMSA GTU (1979-1985):

Год	Команда-Чемпион	Пилот-Чемпион (если есть)	Количество побед в сезоне
1979	-	-	1
1980	TWR	-	10
1981	TWR	-	10
1982	TWR	Джефф Брэм	11
1983	TWR	Пит Халус	12
1984	TWR	Джим Дауннинг	9
1985	TWR	Джим Дауннинг	10

Этот беспрецедентный успех RX-7 в IMSA GTU, завоевавший 6 подряд командных чемпионских титулов и 4 личных титула пилотов, стал легендарной страницей в истории марки Mazda и автоспорта. Он не только доказал конкурентоспособность и надежность роторного двигателя в жестких гоночных условиях, но и сделал RX-7 культовым автомобилем, прочно ассоциирующимся с победой.

Победы в классе GTP ИМСА в 1991 году

Mazda RX-7 доминировала в подкатегории GTP Light сезона 1991 года, используя преимущества роторного двигателя 13B в классе машин с объёмом силовых агрегатов до 3 литров. Команда Mazda Motorsports с фокусировкой на надёжности и тактических решениях обеспечила серию триумфов, укрепив репутацию модели в престижном чемпионате.

Ключевым достижением стала победа в категории GTP Light на 24 часах Дейтоны, где экипаж Пита Халсмера, Джонни О’Коннелла, Джеффа Кроссноу и Донни Вирца преодолел стратегические сложности. Эта победа задала тон сезону: RX-7 выиграла 10 из 14 этапов в своём классе, включая доминирующие выступления на трассах Майами, Лайм-Рок и Нью-Йорка.

Основные триумфы сезона

Гонка	Дата	Пилоты-победители
24 часа Дейтоны (GTP Light)	2-3 февраля	Халсмер, О’Коннелл, Кроссноу, Вирц
Гран-при Майами	3 марта	Пит Халсмер
Гран-при Нью-Йорка	28 июля	Пит Халсмер
Гран-при Лайм-Рок	27 мая	Джонни О’Коннелл

Техническую основу успеха обеспечили: облегчённый кузов, улучшенная аэродинамика с регулируемым задним антикрылом и оптимизированная система охлаждения роторного двигателя. Пилоты особенно отмечали сбалансированность шасси на сложных трассах вроде улиц Делрей-Бич.

Особенности гоночного шасси FC3C

Гоночное шасси Mazda RX-7 FC3C (Group C) кардинально отличалось от дорожной версии, создаваясь исключительно для выносливости в суровых условиях гонок типа 24 часа Ле-Мана. Основой служил чрезвычайно жесткий пространственный каркас из высокопрочных стальных труб, обеспечивавший максимальную защиту пилота и минимальное скручивание кузова на высоких скоростях и неровностях трассы. Вес шасси минимизировали до предела, используя облегченные сплавы и композиты для несиловых элементов.

Компоновка двигателя (роторно-поршневой 13G с турбонаддувом) и трансмиссии была задне-среднемоторной (MR), что кардинально меняло развесовку и управляемость по сравнению с передне-моторной FC. Двигатель размещался за пилотом, а коробка передач (обычно Hewland или Porsche) – в блоке с задним дифференциалом, образуя компактную силовую установку. Такая схема обеспечивала:

• Оптимальное распределение веса (близкое к 50:50);
• Превосходную поворачиваемость благодаря меньшей инерции передней оси;
• Эффективную аэродинамику (возможность создания гладкого днища и больших диффузоров).

Ключевые элементы подвески и управления

Подвеска всех колес – независимая, с двойными поперечными рычагами (double wishbone) из кованого алюминия или титана для минимизации неподрессоренных масс. Регулируемые стабилизаторы поперечной устойчивости, амортизаторы (часто Penske или Bilstein) с дистанционной регулировкой сжатия/отбоя и пружины с переменным шагом позволяли тонко настраивать поведение машины под любую трассу. Рулевое управление – реечное, с гидроусилителем переменного действия для точного контроля в широком диапазоне скоростей.

Система	Особенности	Преимущество для гонок
Тормоза	Карбоновые диски и суппорты с 6+ поршнями (AP Racing, Brembo), двойная гидравлическая система	Феноменальная стойкость к перегреву, стабильность торможения на дистанции
Колеса и Шины	Магниевые диски BBS, слики/дождевые шины большого диаметра (до 18")	Максимальное сцепление, быстрый прогрев, эффективное охлаждение тормозов
Топливная система	Защищенные топливные ячейки из кевлара, быстросъемные заправочные горловины	Безопасность, минимальное время на пит-стопах

Аэродинамика играла критическую роль: огромный регулируемый задний антикрыло, диффузор, сплиттеры и тщательно профилированный кузов из углепластика создавали прижимную силу в сотни килограмм. Это обеспечивало феноменальное сцепление в скоростных поворотах, хотя и требовало высокой мощности двигателя для компенсации сопротивления. Вся конструкция шасси была ориентирована на ремонтопригодность – ключевые узлы (подвеска, тормоза) заменялись за считанные минуты во время пит-стопов.

Подготовка версии Bathurst R для Австралии

Специально для австралийского рынка, где модель RX-7 активно участвовала в гонках на легендарной трассе Маунт-Панорама в Батерсте, Mazda разработала ограниченную серию "Bathurst R" на базе FC3S в 1989 году. Инженеры сосредоточились на доработках, повышающих надежность и управляемость в экстремальных условиях гонок на выносливость, с учетом специфики местных гоночных регламентов и требований пилотов.

Ключевым изменением стала модификация двухроторного двигателя 13B: увеличенный масляный радиатор, усиленные уплотнения роторов и доработанная система впрыска топлива обеспечили стабильную работу на высоких оборотах в течение длительных периодов. Для улучшения охлаждения тормозов использовались вентилируемые диски большего диаметра и специальные воздуховоды, направлявшие поток к суппортам.

Технические особенности и оснащение

• Подвеска: усиленные пружины, амортизаторы Bilstein и стабилизаторы поперечной устойчивости увеличенной толщины
• Трансмиссия: 5-ступенчатая механическая КПП с укороченными передаточными числами и самоблокирующийся дифференциал повышенного трения
• Экстерьер: антибликовое матовое черное капотное покрытие, съемный люк на крыше и задний спойлер Bathurst Spec
• Салон: ковшеобразные сиденья Recaro, 3-спицевое руль Momo и отсутствие звукоизоляции для снижения массы

Всего было выпущено 150 экземпляров Bathurst R, каждый с индивидуальной номерной табличкой. Австралийское подразделение дополнительно предложило владельцам гоночные пакеты, включавшие каркас безопасности, топливные ячейки FIA и комплекты аэродинамических элементов, сертифицированные для участия в национальных чемпионатах.

Использование в дрифте: доработка угла поворота

Основным ограничением стандартной FD3S в дрифте был недостаточный угол поворота передних колёс, вызванный конструкцией рулевой трапеции и геометрией подвески. Энтузиасты решали эту проблему установкой специализированных компонентов: заменой штатных рулевых тяг и наконечников на удлинённые версии от тюнинговых брендов (вроде Wisefab или Parts Shop MAX), что физически увеличивало ход рулевой рейки. Параллельно менялись рычаги подвески с регулируемыми элементами для изменения развала и кастора, что предотвращало задевание шин о крылья на экстремальных углах.

Ключевым этапом стала модификация или полная замена рулевой рейки: либо механическая доработка (стачивание ограничительных выступов внутри штатной рейки), либо установка агрегатов с увеличенным рабочим ходом от других моделей Mazda или послепродажных решений. Для сохранения управляемости обязательной стала установка гидроусилителя руля с повышенным давлением и охлаждением, так как нагрузка на систему многократно возрастала. Дополнительно применялись распорные проставки колёс (спейсеры) для расширения колеи и предотвращения контакта покрышек с элементами кузова при полном вывороте.

Критические технические решения

• Рулевые тяги и наконечники: Удлинённые конструкции с шаровыми опорами повышенного хода для увеличения угла без заеданий.
• Регулируемые рычаги верхние/нижние: Точная настройка кастора (до +8° и более) и развала для стабилизации колеса в повороте.
• Модификация рулевой рейки: Увеличение хода штока на 15-30% через удаление внутренних ограничителей или замена агрегата.

Компонент	Цель доработки	Эффект
Удлинённые рулевые тяги	Увеличение максимального угла поворота	+10°-15° к штатному углу
Регулируемые рычаги	Корректировка кастора/развала	Стабильность на контролируемом заносе
Усиленный ГУР	Компенсация возросших нагрузок	Сохраняется лёгкость руления на больших углах

Эти доработки превращали RX-7 в машину, способную удерживать контролируемый занос под экстремальными углами, что критически важно для высоких оценок на соревнованиях по дрифту. Однако они требовали точной синхронизации всех компонентов подвески и регулярной проверки нагрузочных узлов из-за возросших механических напряжений.

Специфика балансировки роторного двигателя

Роторно-поршневой двигатель (РПД) принципиально отличается от поршневого отсутствием возвратно-поступательного движения деталей. Вместо поршней и шатунов вращающийся треугольный ротор выполняет все четыре такта цикла, что генерирует значительно меньшие вибрации первой и второй гармоник. Однако это не исключает необходимости тщательной балансировки из-за центробежных сил и момента от эксцентрикового вала.

Ключевая сложность заключается в динамике вращающихся масс. Ротор движется по планетарной траектории вокруг эксцентрикового вала, создавая переменный дисбаланс. Для компенсации используются противовесы: на самом валу – для уравновешивания центробежных сил ротора, и внешние балансировочные валы – для подавления остаточных моментов. В двухроторных моторах RX-7 роторы размещаются со смещением 180°, что частично нивелирует их дисбалансы, но требует прецизионной синхронизации.

Технические решения Mazda

В серии 13B для RX-7 применялись двухсекционные балансировочные валы, вращающиеся в противоположные стороны со скоростью эксцентрикового вала. Их конструкция учитывала:

• Асимметричную массу роторов (из-за выемок для апекс-уплотнений)
• Инерцию масла в полостях ротора
• Термическое расширение компонентов при рабочей температуре

Проблема	Решение в 13B
Центробежная сила ротора	Противовесы на эксцентриковом валу + балансировочные валы
Крутящий момент от дисбаланса	Взаимно компенсирующие вращения балансировочных валов
Высокочастотные вибрации (на высоких оборотах)	Демпфер крутильных колебаний на шкиве привода

Финальная балансировка проводилась на собранном двигателе с маховиком и сцеплением. Допуски на дисбаланс были в 3-4 раза жестче, чем у поршневых моторов, из-за высоких рабочих оборотов (до 9000 об/мин). Это обеспечивало характерную для RX-7 плавность работы, но усложняло ремонт и требовало замены балансировочных узлов только комплектами.

Проблемы перегрева турбин на Mazda RX-7 FD

Основной проблемой турбированных роторных двигателей FD поколения стал критический перегрев последовательных турбин Hitachi HT-12, особенно при агрессивной езде или тюнинге. Конструкция сдвоенной турбосистемы создавала экстремальные тепловые нагрузки, усугубляемые компактным подкапотным пространством и особенностями работы роторного мотора.

Высокая температура выхлопных газов (до 1000°C) в сочетании с недостаточным охлаждением приводила к деформации турбинных хаузингов, разрушению керамических крыльчаток и закоксовыванию масляных магистралей. Особенно уязвимыми оказались модели 1992-1995 годов с вакуумным управлением турбинами, где тепловые повреждения усугублялись сложностью контроля наддува.

Ключевые факторы перегрева и решения

Технические причины:

• Керамические роторы – хрупкие при перегреве, склонны к разрушению с попаданием осколков в двигатель
• Недостаточный интеркулер – штатная система не справлялась с теплоотводом на модифицированных моторах
• Запаздывание срабатывания второй турбины – провоцировало работу первой турбины в запредельных режимах

Эффективные модернизации:

1. Замена турбин на усиленные аналоги с стальными роторами (Garrett GTX, BorgWarner EFR)
2. Установка фронтального интеркулера увеличенного объема
3. Монтаж дополнительных маслорадиаторов и тепловых экранов
4. Переход на электронное управление турбинами (соленоиды вместо вакуумных актуаторов)

Симптом перегрева	Последствия	Срочные меры
Синий дым из выхлопа	Коксование масла в турбине	Промывка маслопроводов
Металлический стук	Разрушение ротора турбины	Немедленная остановка двигателя
Падение мощности	Деформация хаузинга	Замер зазоров турбины

Профилактика включает строгий контроль температуры масла (не выше 120°C), применение синтетических масел с допуском Mazda 0000-8S-DTE, а также обязательный 30-секундный прогрев и охлаждение турбин перед глушением двигателя. При грамотной доработке ресурс турбосистемы FD удается повысить в 2-3 раза даже на форсированных двигателях.

Решения для продления жизни апекс-уплотнителей

Основной стратегией стало совершенствование материалов уплотнителей. Инженеры Mazda разработали композитный материал с включением высокопрочного углеродного волокна, заменивший хрупкий чугун. Этот материал выдерживал экстремальные температуры и трение без потери герметичности, значительно снижая износ при контакте с хонингованной поверхностью статора.

Ключевым дополнением стала интеллектуальная система смазки. Специальные инжекторы впрыскивали моторное масло точно в зону контакта апекс-уплотнителей со стенками статора при высоких оборотах. Это создавало защитную микроплёнку, минимизирующую сухое трение. Система динамически регулировала подачу масла в зависимости от нагрузки и температуры двигателя.

Дополнительные инженерные меры

• Термообработка статора: Лазерное хонингование внутренней поверхности статора для создания микроскопических масляных карманов, улучшающих смазку.
• Пружины бокового уплотнения: Применение высокотемпературных стальных пружин с керамическим покрытием, обеспечивающих стабильный прижим уплотнителей к стенкам.
• Термоманагмент: Оптимизация потока охлаждающей жидкости вокруг статора и внедрение дополнительных масляных радиаторов для борьбы с локальным перегревом.

Проблема	Решение	Эффект
Ускоренный износ "горячей" стороны	Асимметричное расположение инжекторов смазки	Целенаправленное охлаждение наиболее нагруженных зон
Деформация уплотнителей	Введение дисульфида молибдена в материал апексов	Повышение термической стабильности и износостойкости

Важным этапом стала доработка системы впуска. Устранение резонансных колебаний воздушного потока (с помощью изменяемой геометрии впускных трубок на моделях FD) предотвращало "дробление" масляной плёнки на уплотнениях, сохраняя целостность защитного слоя.

Реализация этих решений позволила увеличить ресурс апекс-уплотнителей серийных двигателей 13B-REW до 100+ тыс. км при грамотном обслуживании. Эксплуатационные требования включали строгий контроль качества масла (полусинтетические спецсоставы) и своевременную замену воздушного фильтра для минимизации абразивного износа.

Выпуск финальной партии для Японии в 2002

В июле 2002 года Mazda Motor Corporation объявила о производстве ограниченной серии из 1500 экземпляров RX-7 Type RS и Type RZ исключительно для внутреннего японского рынка. Эти автомобили, основанные на модификации Spirit R, представляли собой последние новые RX-7, официально доступные для покупки в Японии.

Финальная партия отличалась специальными опознавательными знаками: табличкой "Spirit R" на панели приборов, уникальной комбинацией отделки интерьера (красные кожаные сиденья Recaro с надписью "Spirit R"), литыми дисками BBS и улучшенными тормозами. Двигатель 13B-REW с двойным турбонаддувом мощностью 280 л.с. оставался неизменным, соответствуя добровольному ограничению японских автопроизводителей.

Ключевые особенности финальной серии

• Две версии: Type RS (механическая КПП) и Type RZ (механическая КПП с облегчёнными компонентами)
• Эксклюзивные элементы:
  • Наклейка "Spirit R" на спойлере и торпедо
  • Красные суппорты тормозов с гравировкой "Sports Brake"
  • Рулевое колесо Momo с красной шестичасовой меткой
• Распространение: Все 1500 автомобилей были раскуплены в течение нескольких недель после анонса, став мгновенно коллекционными.

Данный выпуск официально завершил 24-летнюю историю производства RX-7 третьего поколения (FD3S) в Японии, оставив модель в статусе легендарного роторного спорткара. Продажи в других регионах, включая Северную Америку и Европу, прекратились значительно раньше – в 1995 и 1996 годах соответственно.

Экологические ограничения для ротора к 2003 году

К началу 2000-х роторный двигатель RX-7 столкнулся с непреодолимыми экологическими вызовами. Основной проблемой стали высокие выбросы несгоревших углеводородов (HC) и оксидов азота (NOx), характерные для принципа работы двигателя Ванкеля. Аппетитные характеристики ротора сопровождались неэффективным сгоранием топлива на низких оборотах и утечками через уплотнения вершин роторов, что резко увеличивало токсичность выхлопа.

Новые глобальные экологические стандарты, особенно введение Euro 3 в Европе и ужесточение норм Tier 2 в США, сделали дальнейшее производство FD3S невозможным. Система каталитической нейтрализации RX-7 не справлялась с очисткой выхлопа до требуемых параметров без критического падения мощности. Доработка двигателя для соответствия нормам потребовала бы фундаментальных изменений конструкции и дорогостоящих разработок, экономически нецелесообразных для нишевой модели.

Ключевые факторы давления

• Требования к выбросам CO/HC/NOx: Превышение допустимых концентраций на 30-40% даже после модернизации катализаторов.
• Отсутствие совместимости с OBD-II: Невозможность интеграции современных систем диагностики выхлопа, обязательных с 2001 года.
• Расход масла: Конструктивная необходимость впрыска масла в камеру сгорания для смазки ротора увеличивала выбросы твердых частиц.

Норматив	Показатель	RX-7 (2002)	Требование (2003)
Euro 3	HC (г/км)	0.23	0.20
Tier 2 (США)	NOx (г/миля)	0.6	0.05

Попытки Mazda решить проблему через системы рециркуляции выхлопных газов (EGR) и двухступенчатые катализаторы лишь незначительно улучшили показатели, одновременно усложнив конструкцию. К 2002 году стало очевидно, что затраты на доводку мотора 13B-REW под новые стандарты многократно превысят потенциальную прибыль от продаж, что предопределило снятие модели с производства.

Влияние на конструкцию последующих Mazda

Конструктивные решения и философия, воплощенные в RX-7, особенно в моделях FD3S, оказали глубокое влияние на разработку последующих автомобилей Mazda, даже тех, что не оснащались роторными двигателями. Инженерные наработки и принципы, отточенные на этой спортивной платформе, стали неотъемлемой частью ДНК бренда, перекочевав в более массовые и доступные модели.

Стремление к идеальному распределению веса, достигнутое в RX-7 благодаря компактности роторного двигателя и его заднему расположению, стало ключевым приоритетом. Использование легких материалов, таких как алюминий для подвески и кузовных панелей, а также постоянная оптимизация жесткости кузова на кручение – все это уроки, усвоенные и примененные Mazda в новых проектах для улучшения управляемости и динамики без чрезмерного увеличения мощности.

Конкретные направления влияния

1. Роторный двигатель (последующее развитие): Хотя RX-8 стал прямым наследником роторной концепции, сам двигатель Renesis был эволюцией агрегатов серии 13B, использовавшихся в RX-7. Опыт эксплуатации, надежности и тюнинга 13B-REW в RX-7 FD напрямую повлиял на конструктивные решения Renesis, несмотря на его отличия (естественное впускное наполнение, расположение выпускных портов).

2. Шасси и управляемость: Философия «Jinba Ittai» (единство всадника и коня), ставшая визитной карточкой MX-5 (Miata), во многом базируется на опыте создания отзывчивого и предсказуемого шасси RX-7. Принципы настройки подвески, достижения низкого центра тяжести и нейтральной поворачиваемости, отточенные на RX-7, легли в основу динамических характеристик всех последующих спортивных и заряженных Mazda, включая MX-5 и Mazda3 MPS.

3. Аэродинамика и дизайн: Сложные аэродинамические решения RX-7 FD, такие как интегрированные воздуховоды и диффузор, научили инженеров Mazda эффективному управлению потоками воздуха не только для прижимной силы, но и для охлаждения. Эстетика «напряженной поверхности» (натянутый на механику кузов) и фокус на пропорциях также прослеживаются в дизайне более поздних моделей.

4. Компоновка и вес: Стремление к минимальной массе и оптимальному распределению веса по осям, критически важное для RX-7, стало одним из краеугольных камней философии Skyactiv. Применение высокопрочных сталей, алюминия и постоянная борьба за каждый килограмм в конструкциях Skyactiv – прямое следствие опыта, полученного при создании легкой спортивной машины.

5. Двухместная компоновка и крыша: Хотя MX-5 всегда был родстером, эволюция его жесткой складной крыши (особенно в поколении RF) косвенно наследует идеи компактности и элегантности трансформации, заложенные в съемных или складных панелях Targa некоторых RX-7.

Модель Mazda	Область влияния RX-7	Конкретное проявление
Mazda RX-8 (2003-2012)	Двигатель, компоновка, шасси	Эволюция ротора (Renesis), заднеприводная платформа, баланс веса близкий к 50:50.
Mazda MX-5 (NC, ND)	Философия управления, аэродинамика, вес	«Jinba Ittai», фокус на легкости и балансе, применение легких материалов, улучшенная аэродинамика.
Mazda MX-5 RF (ND)	Дизайн трансформируемой крыши	Компактный механизм складывания жесткой крыши, сохранение линий кузова.

Таким образом, RX-7, особенно поколение FD, выступил не просто как уникальный спорткар, а как ключевая инженерная лаборатория для Mazda. Его наследие живет не столько в прямых механических копиях (кроме RX-8), сколько в фундаментальных принципах конструирования – приоритете легкости, баланса, отзывчивости руления и аэродинамической эффективности, которые теперь применяются гораздо шире, формируя характер современных автомобилей марки, даже не обладающих роторным «сердцем».

Технологии, перекочевавшие в RX-8

Сердцем RX-8 стал роторный двигатель Renesis – прямая эволюция агрегата 13B-REW от FD RX-7. Хотя Renesis отказался от турбонаддува в пользу атмосферного впуска, его базовая архитектура, принцип работы с треугольными роторами и эксцентриковым валом остались неизменными. Инженеры перенесли и усовершенствовали ключевые решения: систему смазки, уплотнения вершин роторов и термостойкие материалы, адаптировав их под новые экологические стандарты.

Платформа RX-8 унаследовала от RX-7 компоновку с передне-средним расположением двигателя (за передней осью) для идеальной развесовки 50:50. Конструкция подвески – двойные поперечные рычаги спереди и многорычажная схема сзади – базировалась на наработках предшественника, но получила усиленные узлы и переработанную геометрию. Трансмиссия, особенно 6-ступенчатая "механика", использовала опыт RX-7 в синхронизаторах и короткоходном переключении.

Ключевые унаследованные и улучшенные технологии

• Роторно-поршневой двигатель: Основа Renesis – блоки роторов, эксцентриковый вал, система маслоснабжения и охлаждения от 13B-REW, но с боковыми впускными/выпускными окнами вместо периферийных.
• Шасси и подвеска: Концепция независимой подвески всех колес, материалы рамных конструкций и вектор распределения жесткости кузова напрямую развивали решения RX-7.
• Трансмиссия: Механические КПП унаследовали кинематику переключения, конструкцию сцепления и алгоритмы синхронизации скоростей.
• Электронные системы: Тракторная система контроля устойчивости (DSC) и антиблокировочная система тормозов (ABS) были адаптацией электроники поздних версий RX-7.
• Аэродинамика: Принципы управления потоками воздуха под днищем и вокруг колесных арок, а также использование диффузоров, отработанные на RX-7, легли в основу аэрокит RX-8.

Рестайл-проекты R.E. Amemiya для FD

Японский тюнинг-ателье R.E. Amemiya под руководством Исао Амэмия стало культовым благодаря радикальным рестайлингам Mazda RX-7 FD. Специализируясь на роторных двигателях и аэродинамике, компания создала серию эксклюзивных обвесов, кардинально менявших визуальный образ FD и оптимизировавших его характеристики для трека и улицы.

Каждый проект Amemiya отличался инженерной продуманностью: обвесы не просто украшали кузов, но и улучшали охлаждение, снижали подъемную силу, увеличивали прижимную нагрузку. Компания предлагала как готовые комплекты, так и эксклюзивные штучные решения для гоночных команд и частных клиентов, используя карбон и кевлар для облегчения конструкции.

Ключевые комплекты обвесов

• GT-A (Gran Turismo A): Самый массовый и узнаваемый пакет с характерным трапециевидным передним сплиттером, расширенными арками и интегрированным задним диффузором. Оптимизирован для скоростной устойчивости.
• AS (Amemiya Super): Экстремальный гоночный вариант с гипертрофированными воздухозаборниками, туннелями Venturi и карбоновыми панелями. Разрабатывался для участия в Super GT.
• AD (Amemiya Dream): Элегантный стиль для дорожного использования с плавными линиями, сохранением заводских пропорций и встроенными ПТФ. Фокус на сбалансированную эстетику.
• R1: Специализированный пакет для улучшения охлаждения роторного двигателя, включающий модифицированный капот с NACA-каналами и увеличенные боковые интраки.

Особенности технологий

Технология	Применение в проектах	Эффект
Карбон-кевларовые композиты	Производство спойлеров, диффузоров, капотов	Снижение веса до 40% vs металл
Аэродинамические туннели	Боковые юбки (AS), задние обвесы (GT-A)	Увеличение прижимной силы на 15-25%
Модульная конструкция	Съемные сплиттеры, регулируемые антикрылья	Гибкая настройка под условия трассы

Проекты Amemiya стали де-факто эталоном для тюнинга FD, сохраняя культовый статус благодаря участию в гоночных сериях D1 Grand Prix и рекордам на Нюрбургринге. Отличительная черта – фирменная решетка радиатора с тройными горизонтальными полосами, ставшая визуальным символом ателье.

Переделки двигателя под монотурбо на Mazda RX-7

Замена штатной последовательной турбинной системы на монотурбо – ключевая модификация для владельцев RX-7 (FD3S), стремящихся к максимальной мощности и упрощению конструкции. Основной целью становится установка одной крупной турбины вместо заводских двух последовательных турбокомпрессоров Hitachi HT-12. Это устраняет характерную для стоковой системы "яму" в разгоне при переключении между турбинами и позволяет получить более предсказуемую, линейную отдачу.

Переделка требует комплексного подхода: демонтажа штатных турбин, турбоманифолдов, интеркулера и связанных патрубков. Устанавливается кастомный турбоманифолд, рассчитанный под выбранную большую турбину (популярны Garrett GT35, Precision 6266, BorgWarner EFR). Обязательно монтируется внешний blow-off valve (BOV), мощный фронтальный интеркулер увеличенного объема и переделывается весь впускной/выпускной тракт, включая даунпайп. Требуется замена топливных форсунок на более производительные, установка топливного насоса высокого давления и регулятора.

Критические аспекты и компоненты монотурбо-сетапа

Успех переделки зависит от слаженной работы всех элементов и грамотной настройки:

• Турбина: Выбор размера (trim, A/R) определяет характер отклика. Малые A/R – быстрый spool, но ограничение по максимальной мощности; большие A/R – высокая пиковая мощность с задержкой раскрутки.
• Топливная система: Минимум 1000cc форсунки, безвозвратная система (return-style) с регулятором, производительный насос (Walbro 450lph, DW300+).
• Управление: Замена стокового ECU на программируемый (Adaptronic, Haltech, Link) для точного управления впрыском, зажиганием, boost control.
• Охлаждение: Усиленный радиатор, интеркулер bar-and-plate, масляный кулер – критичны для борьбы с тепловой нагрузкой.

Обязательным этапом является профессиональная настройка на стенде. Тюнер корректирует карты впрыска и зажигания под новую турбину, настраивает алгоритм управления бустом (часто с электронным солиноидом), проверяет детонационную стойкость и температурные режимы. Без корректной настройки высок риск повреждения роторного двигателя 13B-REW из-за детонации или перегрева.

Особенности ремонта роторного ДВС Mazda RX-7

Роторно-поршневой двигатель (РПД) отличается принципиальной конструкцией: вращающийся треугольный ротор вместо традиционных поршней создаёт рабочие камеры в овальном корпусе. Это исключает возвратно-поступательные движения, снижая вибрации, но формирует специфические узлы износа – прежде всего уплотнения вершин ротора (апексы) и боковые уплотнители.

Высокие рабочие температуры и центробежные силы требуют безупречного состояния маслосъёмных колец и масляного охлаждения ротора. Критически важна точная регулировка фаз газораспределения и геометрии корпуса статора, где даже незначительная деформация приводит к потере компрессии и утечкам газов между секциями.

Ключевые аспекты восстановления

• Диагностика компрессии: Требуется специализированный прибор с тремя датчиками (по одному на каждую камеру секции), так как стандартные методы неприменимы.
• Замена уплотнений: Апексы и боковые уплотнители – расходные материалы при капремонте. Необходим подбор по классам точности (A, B, C) в зависимости от износа посадочных мест на роторе.
• Притирка корпусов статора: Рабочие поверхности тщательно шлифуются для идеальной плоскостности. Деформированные или повреждённые корпуса восстановлению не подлежат.
• Система смазки: Обязательна очистка масляных форсунок, подающих масло в камеры сгорания, и замена масляного теплообменника при признаках засора.

Регулярное обслуживание включает частую замену моторного масла (рекомендуется синтетика с малой зольностью) и свечей зажигания (устанавливаются попарно на секцию). Пренебрежение ведёт к коксованию уплотнений и падению мощности.

Распространённая неисправность	Причина	Последствия
Износ апексов	Абразивный износ, перегрев	Падение компрессии, заброс масла в камеру сгорания
Прогорание бокового уплотнения	Детонация, бедная смесь	Утечка газов между секциями, перегрев ротора
Залегание маслосъёмных колец	Низкокачественное масло, перерывы в замене	Повышенный расход масла (>1л/1000км), дымный выхлоп

Сборка РПД требует ювелирной точности: критичны момент затяжки болтов корпуса (по схеме в несколько этапов), чистота каналов, корректная установка уплотнений с графитовой смазкой. Ошибки приводят к перекосу статора или быстрому разрушению апексов.

Культурный статус в видеоиграх и кино

Mazda RX-7, особенно модели FD3S, достигла культового статуса в глобальной поп-культуре, став одним из самых узнаваемых и часто появляющихся автомобилей в видеоиграх и кино. Его футуристичный дизайн, уникальный роторный двигатель и репутация "японской легенды" сделали его идеальным выбором для создателей контента, желающих передать скорость, стиль и техническую изощренность.

В видеоиграх RX-7 стал не просто транспортом, а символом целой эпохи уличных гонок и автосимуляторов. Его присутствие в ключевых франшизах закрепило его образ в сознании миллионов игроков, превратив из просто машины в объект желания и узнаваемый культурный артефакт цифровой эры. В кино же RX-7 часто использовался для характеристики персонажа – обычно умелого, технически подкованного водителя с особым вкусом.

Видеоигры: Икона гоночных симуляторов и аркад

RX-7, преимущественно FD, является постоянным участником множества гоночных серий:

• Gran Turismo: Присутствует практически с первой части, ценится за аутентичную физику роторного двигателя и баланс. Символ японского автоспорта в симуляторе.
• Need for Speed: Фигурировал во многих играх серии, особенно заметен в Underground 1 & 2, Most Wanted (2005), Carbon, часто как одна из топовых машин для тюнинга и дрифта.
• Forza Motorsport / Horizon: Регулярно появляется в обеих сериях, высоко ценится сообществом за управляемость и потенциал для настройки.
• Initial D Arcade Stage: Является машиной одного из главных соперников (Рёскэ Такахаси), подчеркивая ее статус в мире дрифта и уличных гонок.

Его игровая популярность объясняется:

1. Уникальной физикой роторного двигателя (высокие обороты, особая кривая мощности).
2. Идеальной развесовкой для дрифта.
3. Широкими возможностями визуального и технического тюнинга.
4. Неоспоримой визуальной харизмой и узнаваемостью.

Кино: Символ скорости и японского стиля

На большом экране RX-7 также оставил яркий след:

• Тройной форсаж: Токийский дрифт (2006): Желтый Veilside Fortune RX-7 (FD) Хана (Sung Kang) – одна из самых знаковых машин всей франшизы. Этот агрессивно модифицированный RX-7 стал символом фильма и японской дрифт-культуры для глобальной аудитории.
• Рыцари Южного Бронкса (1990): Белый RX-7 (FC) используется главными героями, подчеркивая его статус "крутой" и желанной машины в эпоху.
• Уличный боец (1994): Синий RX-7 (FD) принадлежит Чунь-Ли, связывая машину с сильным и стильным персонажем.

В кино RX-7 чаще всего используется для передачи:

1. Экспертного уровня вождения персонажа (часто связанного с дрифтом или технической подкованностью).
2. Принадлежности к определенной (часто японской или азиатской) автомобильной субкультуре.
3. Чувства стиля, скорости и технологичности.

Это постоянное присутствие в ключевых медиапродуктах на протяжении десятилетий не просто отражает популярность RX-7, а активно формирует и поддерживает его культовый статус. Машина трансформировалась из автомобиля в узнаваемый поп-культурный символ, олицетворяющий японское инженерное искусство, страсть к дрифту и уникальный стиль 90-х - 2000-х годов.

Динамика цен на подержанные FD на вторичном рынке

После снятия с производства в 2002 году цены на Mazda RX-7 FD на вторичном рынке прошли через несколько этапов. Изначально наблюдалось снижение стоимости из-за сложностей с обслуживанием роторных двигателей и появления более современных спорткаров. Экземпляры в плохом техническом состоянии часто продавались по цене от $10 000 до $15 000, что делало их доступными, но рискованными для покупателей.

С середины 2010-х годов начался резкий рост котировок из-за культового статуса модели, сокращения числа оригинальных FD на рынке и популярности JDM-культуры. Особенно выросли в цене модификации Spirit R (последняя серия) и полностью оригинальные машины с пробегом менее 50 000 км. К 2020 году средняя стоимость таких экземпляров превысила $40 000, а топовые варианты достигали $70 000–$90 000.

Ключевые факторы ценообразования

• Состояние двигателя 13B-REW: Машины с недавним капремонтом ротора или документированной историей обслуживания оцениваются на 30-50% выше аналогов с неизвестной историей
• Модификация и год выпуска: Версии Type R Bathurst и Spirit R стоят на 40-60% дороже базовых Type S. Ранние модели (1992-1995) ценятся ниже поздних серий
• Оригинальность: Сохранение заводской комплектации (VIN-пластины, катализатор, родная турбина) увеличивает стоимость на 25-35%

Состояние	Диапазон цен (2020-2023)	Тренд
Аварийное/не на ходу	$7 000 – $12 000	Стабильный
Рабочее, высокий пробег	$18 000 – $28 000	Рост 5-7% годовых
Коллекционное (оригинал)	$45 000 – $65 000	Скачки до 15% в пик сезона
Spirit R (музейное)	$85 000 – $110 000	Рекордные аукционные продажи

В регионах с ограниченным импортом (например, Россия) цены традиционно на 20-30% выше мировых из-за логистических издержек и дефицита предложения. При этом спрос смещен в сторону рестайлинговых версий 1999-2002 годов, чья конструкция считается более надежной. Аукционные результаты Японии остаются ключевым драйвером глобального рынка: так, продажа FD3S Type R Bathurst за ¥9 500 000 ($65 000) в 2022 году вызвала волну подорожаний в Европе и США.

Модернизация охлаждения для современных стандартов

Проблема перегрева роторного двигателя 13B, особенно в турбированных версиях FD, оставалась критической слабостью RX-7. Штатная система охлаждения, рассчитанная на заводские параметры, не справлялась с возросшими тепловыми нагрузками при тюнинге или эксплуатации в жестких условиях, приводя к деформации уплотнений апексов и корпуса статора – главной причине преждевременного выхода мотора из строя.

Модернизация фокусируется на трех ключевых направлениях: радиаторном контуре охлаждающей жидкости, масляном охлаждении и эффективности интеркулера. Базовым шагом является замена штатных алюминиевых радиаторов на усиленные модели с увеличенной толщиной сердцевины и улучшенным потоком воздуха, часто включающие отдельные секции для масла трансмиссии. Параллельно внедряются производительные масляные радиаторы с термостатическим управлением и увеличенным объемом масляного картера для стабилизации температур моторного масла, критичного для смазки уплотнений роторов.

Комплексные решения

Для достижения надежности при высоких нагрузках применяется комплекс мер:

• Интеркулер увеличенного объема: Замена штатного "топ-маунт" интеркулера на фронтальный воздух-воздух или воздух-вода с улучшенным теплоотводом снижает температуру всасываемого заряда, уменьшая общую тепловую нагрузку.
• Доработка водяной помпы: Установка помп с повышенной производительностью и износостойкими крыльчатками обеспечивает стабильную циркуляцию антифриза.
• Терморегуляция вентиляторов: Монтаж дополнительных электровентиляторов на основные радиаторы и интеркулер с индивидуальным управлением через программируемые контроллеры, активирующиеся по заданным температурным порогам.

Обязательным элементом становится модернизация воздуховодов и брызговиков для направленного потока воздуха через радиаторный блок, исключая "паразитное" обтекание. В экстремальных случаях применяется схема отдельного контура охлаждения масла с автономным радиатором и насосом. Результатом является способность двигателя устойчиво работать в широком диапазоне нагрузок без риска термического разрушения, что особенно важно для сохранения ресурса при повышении мощности.

Наследие в контексте JDM-культуры

Mazda RX-7 заняла культовый статус в JDM-среде благодаря уникальному сочетанию инженерных решений и культурного влияния. Её роторный двигатель серии 13B, особенно в турбированной версии 13B-REW для FD3S, стал символом японского технологического нонконформизма. В эпоху расцвета JDM (1990-е – 2000-е) RX-7 выделялась среди Skyline GT-R, Supra и NSX как единственный массовый автомобиль с Ванкелем, предлагавший неповторимую комбинацию малого веса, идеальной развесовки и высоких оборотов.

Автомобиль стал неотъемлемой частью уличной культуры хайвей-баттлов и горных гонок «То̄гэ», чему способствовала его управляемость и тюнинговый потенциал. Появление в культовых медиа – от манги/аниме Initial D (FC3S Рёсукэ Такахаси) до видеоигр Gran Turismo и Need for Speed – закрепило образ RX-7 как символа инженерной смелости. Даже после прекращения производства сообщество энтузиастов сохраняет традиции через специализированные мастерские по роторным моторам и ежегодные встречи вроде «Rotary Revival».

Факторы влияния RX-7 на JDM-сцену

• Тюнинг-культура: Платформа FD стала холстом для ателье RE Amemiya, Mazdaspeed и VeilSide, создававших экстремальные версии для Time Attack и дрифта
• Гоночное наследие: Победы в 24 часах Ле-Мана (1991) и доминирование в IMSA GTU доказали конкурентоспособность роторной технологии
• Сообщество энтузиастов
• Поп-культурная иконография: Узнаваемый дизайн FD (включая «попарные» фары) часто копируется в кастомных проектах как эталон «хэйсэй-эстетики»

Список источников

Для достоверного освещения истории Mazda RX-7 использовались проверенные материалы, включая официальные публикации производителя, архивные документы и экспертные аналитические работы. Приоритет отдавался источникам с техническими характеристиками, хронологией разработки и деталями эволюции модели.

Особое внимание уделено специализированным автомобильным изданиям, историческим обзорам инженеров Mazda и патентной документации, раскрывающей уникальные особенности роторного двигателя. Все источники прошли перекрёстную проверку для обеспечения точности данных.

• Официальные исторические архивы Mazda Motor Corporation
• Технические отчёты инженеров Mazda (1978-2002 гг.)
• Монография «Rotary Engine Revolution: История создания Mazda RX-7»
• Специализированные журналы: «Автомобильный инженер» (Япония), «Car and Driver» (архивные выпуски)
• Книга «Mazda RX-7: The Complete Story» Брайана Лонга
• Патентные документы USPTO № 3,994,583 и 4,307,884 (роторно-поршневой двигатель)
• Интервью с Такэси Ямамото (ведущий конструктор RX-7, 1991 г.)
• Фирменные буклеты и брошюры Mazda RX-7 для рынков США, Европы и Японии
• Отчёты о гонках 24 часа Ле-Мана (1991 г.) с участием Mazda 787B
• Технический мануал Mazda Series FB, FC, FD (1985-2002 гг.)

Видео: ОБЗОР МАЗДА СХ-5. Все "за" и "против" покупки автомобиля mazda cx-5 с пробегом


• Осваиваем механику - простые шаги для новичков

• Стартер ЗМЗ 406 - конструкция, технические характеристики и комплектация

• Электросхема ВАЗ-2109 - подключение оборудования
