Как подобрать рабочий датчик давления масла для КамАЗа

Статья обновлена: 18.08.2025

Контроль давления масла в двигателе КамАЗ – критически важная задача для предотвращения дорогостоящих поломок. Неисправный датчик способен спровоцировать катастрофический износ силового агрегата.

На рынке представлены десятки модификаций датчиков давления масла для КамАЗ, отличающихся характеристиками и качеством. Выбор неподходящего или низкокачественного прибора ставит под угрозу работоспособность всего двигателя.

Понимание ключевых параметров выбора – гарантия приобретения точного и долговечного устройства. Разберем основные критерии, на которые стоит обратить внимание при подборе датчика.

Критические последствия неисправности датчика давления масла

Поломка датчика давления масла лишает водителя объективной информации о состоянии смазочной системы двигателя КамАЗ. Прибор либо перестает реагировать на изменения давления, либо выдает ложные показания, что создает иллюзию исправности при реальных проблемах.

Игнорирование неисправности датчика приводит к катастрофическим последствиям для силового агрегата, так как масляное голодание узлов трения происходит стремительно и необратимо. Двигатель продолжает эксплуатироваться в аварийном режиме без своевременной реакции оператора.

Основные разрушительные сценарии

Мгновенный выход из строя двигателя:

Разрушение вкладышей коленвала – масляное голодание вызывает расплавление антифрикционного слоя и задиры на шейках.
Клин шатунных подшипников – проворачивание вкладышей с последующим заклиниванием шатуна на коленчатом валу.
Деформация коленвала – перегрев и неравномерная нагрузка приводят к искривлению вала.

Каскадное повреждение смежных систем:

Металлическая стружка от разрушенных подшипников циркулирует с маслом по всему контуру.
Загрязнение масляных каналов приводит к вторичному масляному голоданию турбокомпрессора.
Абразивный износ распредвала, гидрокомпенсаторов и поршневых колец.

Финансовые последствия:

Тип ремонта	Последствия неисправности датчика	Стоимость восстановления (руб.)
Капитальный ремонт ДВС	Полное разрушение кривошипно-шатунного механизма	От 250 000
Замена турбины	Абразивный износ подшипников ротора	От 45 000
Промывка системы смазки	Загрязнение маслопроводов металлической стружкой	От 8 000

Эксплуатация КамАЗ с неисправным датчиком давления масла приравнивается к умышленному разрушению двигателя. Своевременная диагностика и замена прибора – единственный способ предотвратить многократно превышающие его стоимость затраты на восстановление силового агрегата.

Базовая конструкция электронного датчика давления масла КамАЗ

Электронный датчик давления масла КамАЗ представляет собой компактное устройство цилиндрической формы с резьбовым штуцером для вкручивания в масляную магистраль двигателя. Основной корпус изготавливается из металлического сплава, устойчивого к вибрациям и высоким температурам моторного отсека. На верхней части расположен пластиковый разъем стандартного типа для подключения к бортовой системе диагностики.

Внутри корпуса размещена чувствительная мембрана, воспринимающая давление масла через канал штуцера. Мембрана механически соединена с пьезорезистивным элементом или тензометрическим сенсором, преобразующим деформацию в электрический сигнал. Электронная плата с калибровочными микросхемами обрабатывает полученные данные, формируя выходной сигнал в диапазоне 0.5-4.5 В или широтно-импульсную модуляцию (ШИМ).

Ключевые компоненты устройства

Чувствительный элемент: Кремниевый или керамический сенсор с нанопокрытием для защиты от агрессивной среды моторного масла
Калибровочный модуль: Микропроцессор с температурной компенсацией, нивелирующий погрешности при нагреве
Защитная диафрагма: Двухслойный металлический барьер, предотвращающий прямой контакт масла с электроникой
Герметизирующие кольца: Термостойкие уплотнения из фторкаучука (FKM), обеспечивающие изоляцию от внешних загрязнений

Механические манометры против электронных датчиков: сравниваем технологии

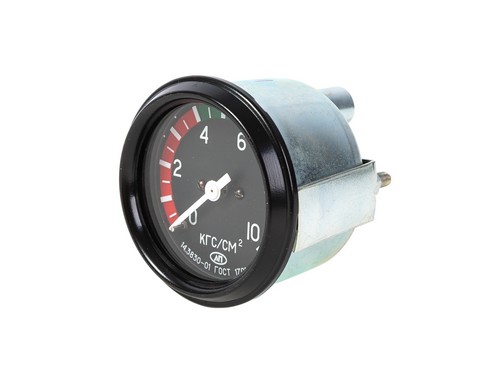

Механические манометры напрямую преобразуют давление масла в механическое перемещение стрелки по шкале. Их рабочая часть – трубчатая пружина (трубка Бурдона), которая распрямляется под давлением и через тягу поворачивает стрелку. Такая конструкция не требует внешнего питания и обеспечивает мгновенную визуализацию показаний на приборной панели.

Электронные датчики преобразуют физическое воздействие масла в электрический сигнал. Основные типы – резистивные (с изменяющимся сопротивлением) и пьезоэлектрические. Полученный сигнал передается на ЭБУ или электронный дисплей. Эта технология позволяет интегрировать данные в общую систему диагностики автомобиля, настраивать пороги срабатывания аварийных индикаторов и вести запись параметров.

Ключевые отличия и особенности

Надежность в экстремальных условиях:

Механика: Устойчивы к сильным вибрациям (характерным для дизелей КамАЗ) и перепадам температур. Отказоустойчивы при отсутствии питания.
Электроника: Чувствительны к электрическим помехам и качеству бортового напряжения. Требуют целостности проводки. Отдельные модели могут иметь ограничения по вибростойкости.

Точность и функциональность:

Механика: Возможны погрешности из-за износа механических частей и механических колебаний стрелки. Показывают только текущее значение.
Электроника: Выше точность измерений (особенно цифровые модели). Позволяют реализовать:
- Аварийную сигнализацию (световая/звуковая)
- Запись параметров в память ЭБУ
- Интеграцию с телематическими системами

Диагностика неисправностей:

Механика: Простая проверка: визуальный осмотр на отсутствие задиров, подтеков масла, плавность хода стрелки. Основные неисправности – разгерметизация или заклинивание механизма.
Электроника: Требуют проверки мультиметром (сопротивление, напряжение, сигнал ШИМ/Analog), сканером ошибок, контроля цепей питания и "массы". Неисправности могут быть связаны с самим датчиком, проводкой или принимающим устройством.

Долговечность и обслуживание:

Критерий	Механический манометр	Электронный датчик
Ресурс	Высокий (при отсутствии ударов и коррозии)	Зависит от качества электронных компонентов и защиты от влаги
Чувствительность к загрязнению масла	Средняя (засорение каналов)	Высокая (загрязнения влияют на чувствительный элемент)
Ремонтопригодность	Низкая (чаще замена)	Практически неремонтопригодны

Стоимость и установка:

Механические обычно дешевле электронных аналогов начального уровня.
Монтаж механики требует аккуратной прокладки капиллярной трубки (риск перегиба или повреждения).
Электронные датчики устанавливаются проще (резьбовое соединение + электрический разъем), но критична правильность подключения.

Распространенные локации установки датчика на двигателе КамАЗ

Точное расположение датчика давления масла напрямую влияет на корректность показаний и своевременное предупреждение о неисправностях системы смазки. Производитель предусматривает строго определенные точки монтажа, обеспечивающие прямой доступ к основным масляным магистралям двигателя.

Знание типовых локаций упрощает диагностику, замену прибора и исключает ошибки при самостоятельной установке. Ниже перечислены ключевые зоны, где чаще всего располагается датчик на современных двигателях КамАЗ.

Основные точки установки

Корпус масляного фильтра
Стандартное место для большинства моделей. Датчик вкручивается непосредственно в алюминиевый корпус полнопоточного фильтра, что позволяет контролировать давление после очистки масла.
Торцевая часть блока цилиндров
Распространенная локация возле масляного насоса (обычно со стороны маховика). Датчик монтируется в специальный канал, сообщающийся с главной масляной магистралью.
Зона распределительных шестерен
На некоторых модификациях (например, 740.30) датчик устанавливается на тыльной стороне блока в районе привода ГРМ, где проходит центральный маслопровод.
Головка блока цилиндров (ГБЦ)
Актуально для двигателей с раздельной системой контроля. Верхний датчик в ГБЦ отслеживает давление в контуре смазки клапанного механизма.

Локация	Особенности контроля	Распространенные модели двигателей
Корпус масляного фильтра	Давление после фильтрации	740, 7403, 7405, 7406
Торцевая часть блока	Давление в основной магистрали	740.11, 740.13, 740.50
Район шестерен ГРМ	Давление на входе в магистраль	740.30, 740.31
Головка блока цилиндров	Давление в узле клапанов	740.62, 740.70 (турбо)

Значение параметров давления масла для исправного двигателя КамАЗ

Давление масла в двигателе КамАЗ обеспечивает образование защитной масляной пленки между трущимися поверхностями деталей. Без оптимального давления возникает сухое трение, ведущее к ускоренному износу коленвала, вкладышей, распредвала и других критических компонентов.

Система смазки двигателя КамАЗ проектируется для работы в строго определенном диапазоне давлений. Отклонение от этих параметров нарушает циркуляцию масла, ухудшает теплоотвод от поршневой группы и снижает эффективность очистки от продуктов износа.

Нормативные значения и последствия отклонений

Режим работы	Минимальное давление (МПа)	Рабочее давление (МПа)	Критические последствия нарушений
Холостой ход	0.05	0.10-0.15	Заклинивание валов, разрушение вкладышей
Средние обороты	0.20	0.35-0.45	Перегрев поршневых колец, деформация шатунов
Максимальная нагрузка	0.35	0.50-0.60	Разрушение масляного насоса, течи через сальники

Низкое давление масла (< 0.05 МПа на холостом ходу):

Масляное голодание коренных и шатунных подшипников
Проворачивание вкладышей коленчатого вала
Задиры на зеркале цилиндров и юбках поршней

Высокое давление масла (> 0.65 МПа под нагрузкой):

Разрушение масляного фильтра или патрубков
Выдавливание сальников коленвала и распредвала
Перегрузка масляного насоса с деформацией шестерен

Контроль давления осуществляется в основной магистрали после масляного насоса и фильтра. Стабильность параметров гарантируется только при использовании масел соответствующей вязкости (по сезону) и исправном редукционном клапане. Постоянное поддержание давления в указанных диапазонах увеличивает ресурс двигателя в 1.5-2 раза по сравнению с эксплуатацией при нештатных значениях.

Типичные признаки выхода из строя датчика давления масла

Лампочка аварийного давления масла на приборной панели горит постоянно, даже на прогретом двигателе при достаточном уровне смазки. Это наиболее очевидный симптом, указывающий на то, что датчик не фиксирует реальное давление в системе. При этом двигатель работает стабильно, без посторонних шумов.

Контрольная лампа давления масла не загорается при включении зажигания перед запуском двигателя. В этом случае цепь сигнализации не срабатывает, что свидетельствует об обрыве проводки, отсутствии контакта или поломке самого датчика. Особенно опасно, так как водитель не получает предупреждение при реальной неисправности.

Ключевые индикаторы неисправности

Ложные показания указателя давления (если установлен): стрелка хаотично дергается, показывает минимальные значения на холостых оборотах или максимум сразу после запуска.
Плавающие сигналы: лампа давления масла периодически мигает на разных режимах работы двигателя без видимых причин.
Запотевание или следы масла на корпусе датчика или разъеме – признак разгерметизации внутренней мембраны.
Окисление контактов: визуально заметная коррозия на электрическом разъеме датчика, ведущая к нарушению сигнала.

Признак	Возможная причина в датчике
Лампа не гаснет после запуска	Залипание контактов, пробой внутренней схемы
Лампа не включается при зажигании	Обрыв катушки, нарушение контакта "массы"
Скачки показаний на приборке	Износ резистивного слоя, плохой контакт

Обзор качественных российских производителей датчиков для КамАЗ

Российский рынок предлагает несколько проверенных производителей датчиков давления масла, совместимых с двигателями КамАЗ. Эти предприятия специализируются на выпуске автомобильной электроники и систем контроля, строго соблюдая технические требования заводских спецификаций.

При выборе важно обращать внимание на соответствие параметров (диапазон измерений, резьбовое соединение, электрические характеристики) конкретной модели двигателя. Качественные датчики отличаются стабильной работой в экстремальных температурных условиях и вибрационных нагрузках, характерных для грузовой техники.

Проверенные бренды

ОАО "Автоэлектроника" (г. Калуга) - Крупнейший поставщик оригинальных компонентов для КАМАЗ. Датчики серии ДМ отличаются точной калибровкой и металлическим герметичным корпусом.
ЗАО "ЧЭАЗ" (Чебоксары) - Предлагает линейку "ЧЭАЗ-ПРЕОБРАЗОВАТЕЛЬ". Продукция проходит многоуровневый контроль, обеспечивает стабильный сигнал и совместима со штатной проводкой.
НПП "ОРИОН" (Санкт-Петербург) - Специализируется на датчиках для коммерческого транспорта. Модели ДДМ-КАМАЗ оснащены защитой от импульсных помех и коррозии.
ООО "Автоприбор-К" (Курск) - Производит дубликаты оригинальных датчиков с термостойким чувствительным элементом. Отличаются увеличенным ресурсом (от 50 тыс. км).

Ключевые параметры при сравнении:

Производитель	Диапазон измерения (бар)	Рабочая температура (°C)	Резьба
Автоэлектроника	0-10	-40...+130	М18х1.5
ЧЭАЗ	0-7	-45...+125	М10х1
ОРИОН	0-12	-50...+150	М18х1.5

Рекомендуется приобретать датчики напрямую у производителей или у официальных дилеров, предоставляющих гарантию. Подделки часто выходят из строя в первые месяцы эксплуатации, что может привести к ложным сигналам аварийного давления и повреждению двигателя.

Бренд	Ключевое преимущество	Рекомендуемые модели
Bosch	Ресурс свыше 500 тыс. км	0 261 230 257, 0281003016
VDO	Погрешность ≤1.5%	360-009, 360-012
Facet	Адаптация к низкокачественному маслу	7.5000, 7.5017
Ashika	Антикоррозийное покрытие	DP-01, DP-02-K
BERU	Работа при -50°C	F 002 A00 103, F 002 A00 105

Главные критерии выбора нового датчика давления масла

Правильный подбор датчика давления масла напрямую влияет на безопасность работы двигателя КамАЗ и предотвращает дорогостоящие поломки. Несоответствующий прибор может выдавать некорректные данные или преждевременно выйти из строя.

При выборе учитывайте следующие обязательные параметры, определяющие надежность и совместимость с системой вашего грузовика. Тщательная проверка характеристик исключит риски ложных срабатываний или отсутствия сигнала при критическом падении давления.

Ключевые параметры выбора

Резьбовое соединение – точное соответствие резьбы (М10х1, М12х1.5, М14х1.5) и шага посадочному месту на двигателе.
Диапазон измерений – должен покрывать рабочие параметры мотора (обычно 0-10 бар для КамАЗ).
Рабочее напряжение – 12В или 24В в зависимости от бортовой сети автомобиля.
Тип выходного сигнала – аварийный (замыкающий/размыкающий контакт) или аналоговый (0-5В, 4-20 мА) для систем с указателем.

Критерий	Важность	Пример для КамАЗ
Температурный диапазон	Критично	-40°C до +130°C
Пылевлагозащита	Обязательно	IP65 или выше
Совместимость с ЭБУ	Для современных моделей	Соответствие протоколу CAN/J1939

Проверьте маркировку – оригинальные номера (например, 6420.3829) или полные аналоги.
Оцените качество корпуса – металлический корпус предпочтительнее пластикового.
Уточните тип чувствительного элемента – мембранные датчики надежнее плунжерных.

Расшифровка маркировки и артикулов датчиков КамАЗ

Артикулы датчиков давления масла КамАЗ строятся по единой системе обозначений. Основой служит цифровой код, разделенный точками и дефисами, где каждая группа символов несет конкретную информацию о типе, назначении и модификации прибора.

Первые две цифры артикула указывают на функциональную группу изделия. Для датчиков контроля давления масла это всегда 14 (измерительные приборы). Следующие две цифры обозначают подгруппу: 38 соответствует именно датчикам давления масла. Последующие цифры и буквы уточняют модель и ее модификации.

Структура типового артикула

Рассмотрим пример: 14.3855-10

14 – контрольно-измерительные приборы
38 – датчики давления жидкостей (масла)
55 – порядковый номер разработки
-10 – модификация (доработка конструкции)

Элемент артикула	Пример	Значение
Группа	14	Контрольно-измерительные приборы
Подгруппа	38	Датчики давления масла
Базовый номер	3855	Индекс конкретной модели
Суффикс	-10, -01	Модификация (конструктивные изменения)
Буквенный индекс	Б, Е	Особенности исполнения (Б – без резьбы, Е – электроконтактный)

Буквенные суффиксы указывают на особенности:

14.3855Б – датчик без резьбового штуцера
14.3855Е – электроконтактная версия (с сигналом аварии)
14.3855-01 – первая модернизация базовой модели

При выборе сверяйте полный артикул с технической документацией на автомобиль. Отсутствие суффикса обычно указывает на базовую версию прибора. Для электронных систем (Евро-4/5) используются артикулы с префиксом 0 (например, 0265003017), где принцип расшифровки отличается.

Совместимость датчиков с разными моделями двигателей КамАЗ

Ключевым фактором при выборе датчика давления масла для КамАЗа является соответствие конкретной модели двигателя. Разные силовые агрегаты (например, Евро-0/1/2/3/4/5, Cummins ISB/ISM, Paccar MX) используют уникальные посадочные места, электрические разъемы и калибровочные характеристики.

Применение неподходящего датчика приводит к критическим последствиям: некорректным показаниям на приборной панели, ложным аварийным сигналам или полному отсутствию контроля давления. Особое внимание уделите резьбовому соединению (М10х1, М12х1.5, М18х1.5) и типу выходного сигнала (аналоговый, цифровой CAN-шина).

Особенности совместимости по линейкам двигателей

Основные группы двигателей и их требования:

Классические V8 (740.30-10/11/50): Требуют датчики с резьбой М18х1.5 и аналоговым сигналом (0-5В или 0.2-4.6А). Совместимы с оригинальными 740.05-06 или аналогами (например, TMK-12, Omnicomm LPR-2).
Евро-3/4 (740.70-100/740.60-360): Используют цифровые CAN-датчики с разъемом Deutsch DT04. Критична точность калибровки (диапазон 0-6 бар). Рекомендованы OEM-производители (Knorr-Bremse, WABCO) или сертифицированные аналоги.
Cummins ISB6.7/Paccar MX-11: Требуют датчики с резьбой М12х1.5 и специфичным разъемом Metri-Pack. Обязательна термостойкость до +150°C из-за компактного размещения.

Двигатель	Тип резьбы	Сигнал	Ключевые OEM-артикулы
740.30-10 (V8)	М18х1.5	Аналоговый (0-5В)	740.05-06, 890-006
740.70-100 (Евро-3)	М12х1.5	CAN-шина	546.05-06, WABCO 446 004 13 20
Cummins ISB6.7	М12х1.5	Аналоговый (PWM)	4080563, Holset H1D0426

Важные рекомендации:

Сверяйте каталожные номера старого и нового датчика через официальные перечни совместимости (например, каталоги КамАЗ-Техника или ZF Aftermarket).
Для гибридных установок (двигатель + ГБО) выбирайте датчики с усиленной виброустойчивостью.
При замене аналогового датчика на цифровой обязательна установка согласующего модуля.

Подбор датчика по VIN-коду грузовика КамАЗ

Использование VIN-кода гарантирует точное соответствие детали модели и году выпуска конкретного автомобиля. Этот 17-значный идентификатор содержит зашифрованную информацию о технических характеристиках грузовика, включая параметры двигателя и систему смазки.

Для подбора выполните следующие шаты: найдите VIN-код в ПТС, на табличке водительской двери или шасси. Затем введите его в поисковую систему официального каталога производителя или специализированных интернет-магазинов автозапчастей для КамАЗ. Система автоматически отфильтрует совместимые датчики давления масла.

Ключевые преимущества метода

Исключение ошибок: VIN учитывает модификации двигателя (например, Cummins ISB6.7 или КАМАЗ 740)
Совместимость с электроникой: гарантирует корректную работу "чека двигателя" и сигнальной лампы
Учет ревизий: для ранних (до 2010 г.) и современных версий КамАЗ требуются разные типы датчиков

При отсутствии VIN используйте альтернативные параметры:

Модель двигателя (пример: КАМАЗ 740.62-400)
Год производства грузовика
Тип установки: резьбовое соединение (М10х1, М12х1.5) или фланцевое крепление

Параметр VIN	Пример значения	Влияние на выбор
10-й символ (год выпуска)	G (2016 год)	Определяет поколение системы мониторинга
6-7 символы (модель двигателя)	D5 (Cummins ISBe)	Задает тип резьбы и диапазон измерений

Важно! Перепроверяйте результаты по каталожному номеру оригинального датчика (например, 740.50-1008020-10). При замене аналогами сравнивайте рабочие характеристики: диапазон давления (0-6 бар или 0-10 бар), величину сопротивления и тип электрического разъема.

Визуальный осмотр нового датчика давления масла КамАЗ перед покупкой

Тщательный визуальный осмотр датчика давления масла до оплаты – первый и критически важный шаг к приобретению надежного изделия. Небрежность на этом этапе может привести к покупке бракованного или контрафактного товара, чреватого последующими проблемами.

Внимательно изучите устройство, обращая внимание на следующие ключевые аспекты, которые легко проверить без специального оборудования, прямо в магазине или на рынке.

Обязательные пункты для проверки

Сосредоточьтесь на этих элементах:

Целостность корпуса: Ищите трещины, сколы, вмятины, глубокие царапины, особенно в области резьбового штуцера и электрического разъема. Любое механическое повреждение – повод отказаться от покупки.
Состояние резьбы: Резьба штуцера должна быть абсолютно чистой, без забоин, сорванных витков, следов прикипания или герметика. Проверьте, легко ли (от руки) накручивается защитная пластиковая заглушка (если есть).
Электрический контакт/разъем:
- Контакты (штырь или клеммы) должны быть чистыми, блестящими, без окислов, коррозии или следов пайки/переделки.
- Пластиковый корпус разъема – без трещин, сколов, следов перегрева или деформации.
- Уплотнительное кольцо разъема (если предусмотрено) должно быть эластичным, без разрывов и правильно установлено.
Маркировка:
- На корпусе датчика обязательно должна быть четкая, несмываемая маркировка: номер детали (например, 14.3855 или 1112-3855), логотип производителя (KAMAZ, ПЗТА, ОМОДА, Элкар и т.д.), дата производства (или код партии).
- Сравните номер детали с требуемым для вашей модели двигателя КамАЗ (740, 741, 782 и т.д.).
- Маркировка должна быть нанесена аккуратно, не стираться от легкого трения пальцем.
Упаковка:
- Оригинальные и качественные датчики поставляются в индивидуальной упаковке (коробочка, блистер, пакет).
- Упаковка должна быть чистой, целой, без следов вскрытия и повторной запайки.
- На упаковке должна присутствовать маркировка, идентичная маркировке на самом датчике (номер детали, производитель), а также штрих-код.
- Проверьте наличие голографических наклеек или других защитных знаков производителя (если они применяются данным брендом).

Следующая таблица суммирует явные признаки проблем, обнаружение которых должно стать причиной для отказа от покупки:

Элемент	Признак брака/контрафакта
Корпус	Трещины, сколы, глубокие царапины, вмятины; следы грубой обработки, неаккуратная литьевая форма (облой, наплывы).
Резьба	Сорванные или поврежденные витки, следы герметика/краски, сильная коррозия, невозможность накрутить заглушку.
Контакты/Разъем	Окисление, коррозия, темные пятна (следы перегрева), люфт контактов, треснутый или деформированный пластик разъема, отсутствие/повреждение уплотнителя.
Маркировка	Отсутствие маркировки, нечеткая/смазанная печать, легко стирается, несоответствие номера на датчике и упаковке, отсутствие логотипа производителя.
Упаковка	Отсутствие индивидуальной упаковки, грязная/порванная/переклеенная упаковка, несоответствие маркировки на датчике и коробке, отсутствие штрих-кода или защитных знаков (если они должны быть).
Общее впечатление	Слишком легкий вес (дешевый пластик/металл), неаккуратная сборка, резкий химический запах, явные отличия от фото оригинальных датчиков на сайте производителя.

Помните, что отсутствие видимых дефектов при осмотре не гарантирует 100% исправность, но значительно снижает риск купить заведомо нерабочий или поддельный датчик давления масла для вашего КамАЗа. Никогда не стесняйтесь тщательно осмотреть товар перед оплатой.

Проверка качества контактных клемм и резьбового соединения

Осмотрите контактные клеммы датчика на предмет окисления, коррозии или следов перегрева (потемнение, оплавление пластика). Очистите клеммы мелкой наждачной бумагой или специальным контактным очистителем, обеспечивая максимальную площадь соприкосновения. Убедитесь в отсутствии люфта или трещин в корпусе разъема.

Проверьте надежность фиксации клемм в колодке – они должны плотно удерживаться, не выпадать при легком подергивании провода. Подключите и отключите разъем несколько раз, оценивая усилие и плавность хода – слишком легкое соединение сигнализирует об износе контактов.

Контроль резьбового соединения

Ключевые аспекты проверки резьбы:

Целостность резьбы: Визуально и тактильно убедитесь в отсутствии срывов, замятий, глубоких задиров на резьбе датчика и посадочного места в блоке двигателя.
Чистота канала: Перед установкой нового датчика тщательно очистите резьбовое отверстие от стружки, грязи и старого герметика. Используйте продувку воздухом или резьбовую метчик подходящего размера (с осторожностью).
Правильность затяжки: Затягивайте датчик динамометрическим ключом с усилием, строго указанным в руководстве по ремонту КамАЗ (обычно в пределах 20-35 Н·м). Перетяжка может повредить резьбу или корпус, недотяг – вызвать течь масла.
Герметичность: После установки запустите двигатель и внимательно проверьте область вокруг датчика на предмет подтекания масла. Убедитесь в отсутствии пузырьков воздуха на стыке при работе мотора.

Используйте только качественные медные шайбы (или штатные уплотнительные кольца, если предусмотрены), избегая самодельных прокладок. Надежное соединение исключает ложные показания из-за плохого контакта и предотвращает утечку масла под давлением.

Определение проблемы: датчик неисправен или нет давления?

Симптомы неисправности датчика давления масла на КамАЗ часто совпадают с признаками реального отсутствия давления в системе: горящая контрольная лампа аварийного давления на приборной панели, стрелка указателя в нулевой зоне или хаотичные скачки показаний. Ошибочная диагностика в этой ситуации может привести к катастрофическим последствиям для двигателя.

Если давление масла действительно отсутствует, продолжение эксплуатации двигателя даже несколько минут способно вызвать заклинивание коленвала, разрушение вкладышей или распредвала. Напротив, замена исправного датчика при реальной проблеме с давлением лишь усугубит ситуацию, откладывая ремонт и повышая риски капитального восстановления мотора.

Способы точной диагностики

Для однозначного выявления причины используйте следующие методы проверки:

Проверка механическим манометром:
- Выкрутите штатный датчик давления масла из блока цилиндров.
- Установите переходник и подсоедините механический манометр с диапазоном 0-10 атм.
- Запустите двигатель на холостом ходу и прогрейте до рабочей температуры.
- Результат: Давление ниже 0.3-0.5 атм (холостой ход) или 3.5-5 атм (2000 об/мин) подтверждает проблему с системой смазки. Нормальные показания указывают на неисправность датчика.
Электрическая диагностика датчика:
- Отсоедините разъем датчика при заглушенном двигателе.
- Мультиметром в режиме омметра замерьте сопротивление между клеммой датчика и массой.
- Норма: Бесконечное сопротивление (разомкнутая цепь) при отсутствии давления. Сопротивление ≈0 Ом при имитации давления (например, нажатии на мембрану тонкой отверткой).
- Проверьте целостность проводки от датчика к приборной панели и отсутствие КЗ на массу.
Визуальный и косвенный анализ:
- Осмотрите датчик и провода на следы масляных подтеков, механических повреждений, окисления контактов.
- Контролируйте уровень масла щупом и его состояние (загрязнение, запах гари, разжижение топливом).
- Прислушайтесь к двигателю: стук коренных/шатунных вкладышей при запуске – явный признак потери давления.

Признак	Неисправен датчик	Нет давления масла
Показания механического манометра	В норме (0.3-5 атм)	Ниже нормы или отсутствует
Лампа давления после запуска	Может гаснуть с запозданием	Не гаснет или загорается при нагрузке
Реакция на добавление оборотов	Показания скачут или не меняются	Показания не растут

Проверка датчика давления масла мультиметром: инструкция шаг за шагом

Проверка датчика давления масла мультиметром позволяет определить его работоспособность без демонтажа с двигателя. Этот метод выявляет обрывы цепи, короткие замыкания и отклонения сопротивления, указывающие на неисправность.

Для диагностики потребуется цифровой мультиметр с режимом измерения сопротивления (Ом). Убедитесь, что двигатель остыл, а зажигание выключено. Отсоедините электрический разъем от датчика перед началом измерений.

Последовательность проверки

Определите тип датчика:
- Аналоговый (с мембраной и ползунком): имеет 2 контакта
- Электронный (с сигнальной лампой): обычно 1 контакт (корпус – масса)
Проверка аналогового датчика:
1. Переключите мультиметр в режим Ω (200–1000 Ом)
2. Подсоедините щупы к двум контактам датчика
3. Зафиксируйте показания сопротивления (должно быть 100–500 Ом)
4. Подайте воздух под давлением (через переходник) на штуцер датчика
5. Контролируйте изменение сопротивления – плавный рост подтверждает исправность
Проверка электронного датчика:
1. Включите на мультиметре режим прозвонки (значок диода)
2. Один щуп подключите к контакту датчика, второй – к корпусу
3. При отсутствии давления цепь должна быть замкнута (звуковой сигнал)
4. Подайте давление воздуха – исправный датчик разомкнет цепь (сигнал прекратится)
Анализ результатов:
- Отсутствие изменений сопротивления/состояния цепи – датчик неисправен
- Обрыв (бесконечное сопротивление) или КЗ (нулевое сопротивление) – требуется замена
- Резкие скачки значений – признак износа токопроводящих элементов

Диагностика датчика давления масла с помощью тестера

Для проверки работоспособности датчика давления масла потребуется мультиметр (тестер) в режиме измерения сопротивления или специализированный тестер ЭСД (электроконтактных датчиков). Предварительно отсоедините электрический разъем датчика и очистите его контакты от загрязнений. Убедитесь в отсутствии механических повреждений корпуса и проводки.

Снимите датчик с двигателя, сохранив уплотнительное кольцо. Подготовьте ручной насос с манометром для создания контролируемого давления и штуцер для подключения датчика. Эталонные значения давления срабатывания контактов указаны в технической документации КамАЗ (обычно 0,2–0,6 бар для аварийного сигнала).

Порядок диагностики

Подключите тестер к клеммам датчика: один щуп – к центральному контакту, второй – к корпусу (массе).
Установите датчик на насос, соблюдая герметичность соединения.
Плавно повышайте давление, отслеживая показания манометра и тестера:
- В нормальном состоянии (давление ниже порога) цепь разомкнута – сопротивление ∞ Ом.
- При достижении порогового значения контакты замыкаются – сопротивление ≈ 0 Ом.

Состояние датчика	Давление (бар)	Показания тестера
Норма (масло отсутствует)	0	∞ Ом (обрыв)
Срабатывание	0,2–0,6	0–5 Ом (короткое замыкание)

Если сопротивление не изменяется при достижении эталонного давления или наблюдаются скачки значений, датчик неисправен. Дополнительно проверьте целостность цепи "датчик-контрольная лампа" при подключенном разъеме: при замыкании контактов на массу лампа должна загораться.

Контроль реального давления масла механическим манометром

Прямое измерение давления масла механическим манометром исключает погрешности электронных систем, обеспечивая максимально достоверные показания. Для этого прибор подключается напрямую к магистрали двигателя через специальный адаптер вместо штатного датчика или в дополнительное контрольное отверстие.

Использование механического манометра позволяет оперативно выявить отклонения в работе масляной системы – засорение фильтра, износ маслонасоса или критическое падение давления. Регулярная проверка особенно важна при диагностике скрытых неисправностей или после ремонта силового агрегата.

Ключевые преимущества механического контроля

Абсолютная точность – отсутствие зависимости от качества электрических контактов и колебаний напряжения
Нулевая задержка данных – мгновенное отображение изменений давления в реальном времени
Незаменимость при диагностике – эталон для поверки показаний штатных электронных датчиков

При выборе манометра для КамАЗ обратите внимание на:

Диапазон измерений – шкала до 10 бар оптимальна для стандартных двигателей
Резьбу подключения – М14×1.5 (стандарт для большинства моделей)
Защиту от вибраций – заполненный глицерином корпус предотвращает разрушение механизма
Качество уплотнений – термостойкие медные или фторопластовые прокладки

Параметр	Рекомендуемое значение
Рабочая температура	-40°C до +120°C
Погрешность	Не более ±2.5% от шкалы
Длина капилляра	1.5-2 м для удобного монтажа

Проверку проводите на прогретом двигателе при рабочих оборотах. Нормативные значения давления для КамАЗ: 4-7 бар на холостом ходу и не менее 2 бар на минимальных оборотах. Регулярный контроль механическим прибором – самый надежный способ предотвратить масляное голодание и дорогостоящий ремонт мотора.

Безопасное снятие старого датчика давления: простой алгоритм

Неправильное снятие датчика давления масла может привести к повреждению резьбы в блоке двигателя, обрыву проводов или попаданию грязи в масляную систему. Эти ошибки провоцируют утечки масла, ложные показания нового датчика и дорогостоящий ремонт двигателя КамАЗ.

Для безопасного демонтажа потребуются: рожковый или накидной ключ под размер датчика (чаще 22 мм), чистая ветошь, металлическая щетка, защитные перчатки и очки, а также растворитель (WD-40 или аналогичный) при наличии сильных загрязнений.

Обесточьте систему: снимите минусовую клемму с аккумулятора.
Отсоедините колодку проводов: нажмите на фиксатор разъема и аккуратно потяните его вдоль оси датчика.
Очистите зону вокруг датчика: щеткой и ветошью удалите грязь, масло и мусор с корпуса и прилегающей поверхности.
Обработайте резьбу: если датчик «прикипел», нанесите растворитель и выждите 10-15 минут.
Открутите датчик: наденьте ключ строго перпендикулярно оси, плавно вращая против часовой стрелки без перекоса.
Извлеките датчик: при появлении сопротивления сделайте 1-2 качания ключом для срыва коррозии, затем выкрутите полностью рукой.
Закройте отверстие: сразу вставьте чистую ветошь или резиновую заглушку для защиты от пыли и потерь масла.

Критическая ошибка	Последствия	Профилактика
Перекос при откручивании	Срыв резьбы в блоке	Контролировать угол ключа, не применять рычаги-удлинители
Попадание грязи в масляный канал	Закупорка маслопровода, повреждение подшипников	Герметизировать отверстие сразу после извлечения датчика
Резкий срыв «прикипевшего» датчика	Облом корпуса, оставление обломка в блоке	Использовать растворитель, прилагать усилие постепенно

Проверьте состояние резьбы в посадочном месте: визуально оцените отсутствие задиров и металлической стружки. При обнаружении дефектов обратитесь к специалисту – установка нового датчика в поврежденное гнездо недопустима.

Подготовка посадочного места и уплотнительных колец

Тщательная подготовка посадочного гнезда – критически важный этап установки датчика давления масла. Любые загрязнения (остатки старого уплотнителя, металлическая стружка, нагар) или повреждения резьбы приведут к утечке масла и некорректным показаниям прибора. Очистку проводят после демонтажа старого датчика, используя ветошь и специальные очистители карбюратора, избегая абразивных материалов.

Параллельно проверьте состояние резьбового отверстия в блоке двигателя. Визуально оцените целостность витков, отсутствие задиров или сколов. При обнаружении дефектов резьбы используйте метчик соответствующего размера (обычно М10х1) для аккуратной проточки. Никогда не применяйте силу при вкручивании датчика – это гарантированно повредит резьбу.

Работа с уплотнительными элементами

Для герметизации соединения в датчиках КамАЗ применяются:

Медные шайбы (одноразовые): обязательная замена при каждой установке. Перед монтажом слегка прогрейте шайбу зажигалкой для отжига – это улучшит пластичность и герметичность.
Резиновые кольца (в некоторых моделях): проверьте на отсутствие трещин, перекосов или потертостей. Новое кольцо смажьте тонким слоем моторного масла для предотвращения разрыва при затяжке.

Последовательность монтажа уплотнителей:

Полностью удалите старую шайбу/кольцо с датчика и посадочной плоскости.
Обезжирьте контактные поверхности спиртом или бензином "Калоша".
Установите новый уплотнитель строго по схеме: медная шайба – непосредственно на датчик, резиновое кольцо – в предусмотренную канавку корпуса.

Тип уплотнения	Материал	Критерий браковки
Шайба	Медь	Деформация, надрывы, следы масла (повторное использование)
Кольцо	Маслостойкая резина	Потеря эластичности, трещины, сечение не круглое

Финишная затяжка осуществляется динамометрическим ключом с усилием 15-20 Н·м. Превышение момента вызывает деформацию шайбы и выдавливание резины, недостаток – не обеспечит герметичности. После запуска двигателя немедленно проверьте область установки на предмет подтекания масла.

Правила монтажа нового датчика давления масла на КамАЗ

Обеспечьте полное остывание двигателя перед началом работ. Заглушите мотор и отсоедините минусовую клемму аккумулятора для исключения короткого замыкания. Подготовьте ветошь для удаления остатков масла и герметик (если резьба датчика не имеет уплотнительного кольца).

Очистите посадочное место на блоке цилиндров от грязи металлической щеткой. При наличии старого датчика аккуратно удалите его, избегая попадания мусора в масляный канал. Проверьте состояние резьбы в отверстии блока – при повреждениях используйте метчик для восстановления.

Пошаговый монтаж

Нанесите тонкий слой герметика на резьбу нового датчика (кроме моделей с медным уплотнительным кольцом).
Вверните прибор вручную до упора, избегая перекоса.
Затяните ключом с моментом 15-20 Н·м (перетяжка приведет к разрушению корпуса).
Подключите электрический разъем, убедившись в фиксации фиксатора.

Параметр	Значение
Диаметр резьбы	М18×1,5 мм
Рекомендуемый ключ	24 мм
Допустимое усилие затяжки	не более 25 Н·м

После установки подключите аккумулятор и запустите двигатель. Контролируйте показания приборной панели – стрелка манометра должна выйти из красной зоны через 3-5 секунд. Проверьте место соединения на отсутствие течи масла при работе мотора на холостом ходу и средних оборотах.

Использование правильного ключа для затяжки датчика

Применение неподходящего инструмента для установки датчика давления масла на КамАЗ приводит к критическим последствиям: срыву резьбы, повреждению корпуса датчика или неравномерной затяжке. Это провоцирует утечки масла, ложные показания или полный выход прибора из строя.

Идеальным выбором являются накидные или торцевые ключи точного размера, соответствующие шестиграннику датчика. Категорически недопустимо использовать разводные ключи или пассатижи – они неизбежно повреждают грани и не обеспечивают равномерного распределения усилия.

Параметры выбора ключа

Для безопасного монтажа соблюдайте требования:

Размерность: 19 мм, 21 мм или 22 мм (зависит от модели датчика, уточняйте в спецификации)
Конструкция: Короткий вороток с трещоткой для работы в стесненных условиях
Контроль усилия: Обязательное применение динамометрического ключа с диапазоном 15-50 Н·м

Оптимальный момент затяжки для большинства датчиков КамАЗ составляет 25-35 Н·м. Превышение этого значения деформирует уплотнительное кольцо, а недостаточное усилие вызывает течь масла через резьбу.

Тип ключа	Риски применения	Рекомендация
Разводной	Срыв граней, перекос корпуса	Недопустим
Рожковый	Частичный контакт с гранями	Допустим при отсутствии накидного
Торцевой (головка)	Минимальный	Оптимальный вариант

Диапазон допустимого момента затяжки резьбового соединения

Правильный момент затяжки резьбового соединения датчика давления масла КамАЗ критичен для герметичности системы и предотвращения утечек масла. Недостаточная затяжка приводит к просачиванию смазочного материала через резьбу, а чрезмерная – к деформации корпуса датчика или срыву резьбы в блоке двигателя.

Производители указывают точные значения момента для каждого типа датчика в технической документации. Эти параметры зависят от размера резьбы, материала корпуса датчика и конструкции уплотнительного элемента (медное кольцо, конусная посадка).

Тип резьбы	Минимальный момент (Нм)	Максимальный момент (Нм)
М10×1	10	15
М12×1,5	20	25
1/8" NPT	15	20

Грамотная прокладка и фиксация соединительного провода

Правильная трассировка кабеля критична для долговечности контактов и защиты от обрывов. Провод должен проходить по штатным жгутам, используя существующие технологические отверстия в кузове или раме, избегая участков с острыми кромками или подвижными элементами двигателя. Обязательно оставляйте запас длины (10-15 см) возле датчика для компенсации вибраций, но без провисающих петель, собирающих влагу и грязь.

Запрещается прокладывать кабель вблизи выхлопного коллектора, турбины или вращающихся приводов – высокие температуры и трение быстро разрушат изоляцию. Минимальное расстояние до горячих зон – 15 см, при необходимости используйте термостойкие гофры или асбестовые чехлы. Фиксация выполняется через каждые 20-30 см пластиковыми хомутами, металлическими скобами со смягчающими втулками или штатными креплениями, исключая перетяжку и передавливание жил.

Ключевые правила фиксации

Защита от перетирания: В местах контакта с металлом используйте резиновые или пластиковые короба, отрезки шланга.
Водоотведение: Точка ввода в салон/электронный блок – строго ниже точки подключения к датчику для предотвращения стекания влаги.
Вибрационная развязка: Возле двигателя крепите провод через демпфирующие петли или S-образные изгибы.

Опасный фактор	Метод защиты	Материалы
Высокая температура	Термоизоляция, дистанцирование	Асбестовый рукав, металлическая гофра
Вибрация	Гибкая подвеска, запас длины	Резиновые демпферы, нейлоновые стяжки
Влага/химия	Герметизация соединений	Термоусадка с клеем, силиконовые герметики

Пропустите провод через термостойкую гофру на участке вдоль блока цилиндров.
Закрепите кабель к штатным кронштейнам хомутами, избегая натяжения.
Изолируйте место ввода в приборную панель резиновой втулкой.
Проверьте отсутствие касаний с ремнями ГРМ/генератора после запуска двигателя.

Современное решение: монтаж капиллярного механического манометра

Капиллярные механические манометры устраняют главную слабость классических аналогов – уязвимость чувствительного элемента к вибрациям двигателя. В этой конструкции измерительная трубка Бурдона вынесена на расстояние от точки замера благодаря гибкому металлическому капилляру длиной 1-2 метра. Это позволяет разместить сам прибор в удобном месте на приборной панели, изолировав его от прямого воздействия тряски и высоких температур подкапотного пространства.

Манометр напрямую подключается к штатному каналу замера давления в масляной магистрали двигателя КамАЗ через резьбовой штуцер. Капиллярная трубка, заполненная термостабильной жидкостью (чаще всего глицериновой смесью), герметично передает усилие от мембраны датчика к механизму стрелочного индикатора. Такая система не требует внешнего питания и сложной электроники, сохраняя работоспособность в экстремальных условиях.

Ключевые особенности и монтаж

При выборе и установке ориентируйтесь на следующие параметры:

Диапазон измерений: 0-10 бар для корректного отображения рабочего давления (0.5-0.6 МПа на прогретом моторе).
Присоединительная резьба: М10х1 или М12х1.5 (соответствует посадочному месту на блоке цилиндров КамАЗ).
Защита корпуса: Вибрационностойкое исполнение с глицериновым заполнением колбы (гасит колебания стрелки).

Этапы установки:

Слить масло из двигателя или заглушить его на 10-15 минут для снижения давления в системе.
Выкрутить штатный аварийный датчик давления или заглушку из блока цилиндров.
Вкрутить штуцер манометра с герметиком (термостойкий лён или анаэробный герметик).
Проложить капиллярную трубку без перегибов и натяга, избегая контакта с подвижными частями.
Закрепить корпус прибора на панели, используя штатные крепления или кронштейн из комплекта.

Преимущество	Практическая польза
Независимость от бортовой сети	Работает при разряженном АКБ или неисправностях проводки
Устойчивость к помехам	Исключены ложные показания из-за электромагнитных наводок
Простота диагностики	Механический отказ визуально заметен (запотевание, деформация)

Важно: После монтажа запустите двигатель и проверьте герметичность соединений на холостом ходу и под нагрузкой. Убедитесь в плавном движении стрелки без залипаний в диапазоне 2-7 бар.

Правильная прокачка масляной системы после замены датчика

После установки нового датчика давления масла на двигателе КамАЗ необходимо удалить воздух из масляной системы. Воздушные пробки нарушают циркуляцию смазки и приводят к отсутствию давления на контрольном приборе, что создает риск масляного голодания и критического износа деталей двигателя. Без прокачки система не сможет корректно передавать данные новому датчику.

Процедура гарантирует заполнение магистралей и каналов маслом, вытеснение воздушных карманов возле датчика и восстановление стабильного давления. Игнорирование этого этапа может спровоцировать ложные сигналы аварийной лампы, некорректные показания прибора и повреждение шатунно-поршневой группы из-за недостаточной смазки.

Порядок выполнения прокачки

Залейте масло в картер до верхней отметки на щупе, убедившись в герметичности соединения нового датчика.
Отсоедините топливный насос высокого давления (ТНВД) или заблокируйте подачу дизеля для предотвращения запуска двигателя.
Выжмите педаль сцепления и включите стартер на 10-15 секунд. Повторите 3-4 раза с интервалом в 30 секунд для охлаждения стартера.
Проверьте контрольную лампу давления масла: при отсутствии свечения после прокрутки система готова к запуску.
Подключите ТНВД, запустите двигатель на холостом ходу. Контролируйте давление масла на прогревочных оборотах (минимум 0.8-1.0 Бар).

При сохранении сигнала аварийной лампы после запуска повторите прокрутку стартером. Если проблема не устраняется, проверьте:

Уровень и вязкость масла
Отсутствие подтеков на посадочном месте датчика
Целостность электропроводки и контактов

Контрольный параметр	Нормальное значение
Давление на холостом ходу	0.8-1.5 Бар
Давление при 2000 об/мин	3.5-5.5 Бар
Время стабилизации давления	до 10 сек после запуска

Контрольная проверка герметичности места установки

После монтажа датчика давления масла на двигатель КамАЗ немедленно выполните проверку герметичности соединения. Утечка масла в зоне резьбового крепления приведет к падению давления в системе, некорректным показаниям и риску повреждения силового агрегата. Игнорирование этого этапа может вызвать ложные сигналы о неисправностях или полное отсутствие данных на приборной панели.

Запустите двигатель и прогрейте его до рабочей температуры (80-90°C), чтобы масло достигло нормальной вязкости и давления. Визуально осмотрите зону установки датчика при работающем моторе, используя фонарь для точного выявления следов масла. Особое внимание уделите стыку между корпусом датчика и блоком цилиндров, а также состоянию резьбового соединения.

Порядок действий для диагностики

Остановите двигатель и тщательно очистите место установки ветошью и обезжиривателем (например, уайт-спиритом).
Нанесите тонкий слой моторного масла вокруг стыка датчика и блока.
Запустите мотор повторно и наблюдайте за обработанной зоной 3-5 минут: появление пузырьков или потеков подтвердит негерметичность.

Признак проблемы	Возможная причина	Решение
Мокрые потеки у основания датчика	Недостаточная затяжка, повреждение резьбы	Дожмите датчик динамометрическим ключом (20-25 Н∙м)
Масляные капли на фишке проводов	Трещина в корпусе датчика	Замените датчик на новый
Пузырение масла на стыке	Отсутствие герметика, деформация посадочной поверхности	Демонтаж, нанесение анаэробного герметика на резьбу

При обнаружении утечки обязательно заглушите двигатель перед устранением дефекта. Если дотяжка не помогла, демонтируйте датчик для проверки состояния резьбы в блоке и целостности уплотнительных элементов. Никогда не используйте для герметизации паклю или фум-ленту – применяйте только термостойкие составы, совместимые с моторным маслом.

Повторную проверку проводите через 100-150 км пробега. Отсутствие подтеканий и стабильные показания на приборной панели при разных оборотах двигателя подтвердят успешность установки. Регулярно осматривайте зону монтажа при плановом обслуживании – вибрации могут ослабить резьбовое соединение со временем.

Порядок тестирования работоспособности нового датчика давления масла КамАЗ

Перед установкой на двигатель выполните визуальный осмотр корпуса датчика на отсутствие трещин, сколов и повреждений контактных выводов. Проверьте соответствие маркировки модели спецификациям вашего двигателя КамАЗ и наличие защитной заглушки на штуцере.

Подготовьте мультиметр в режиме измерения сопротивления (Ω) и контрольный манометр с диапазоном 0–10 кгс/см², совместимый с резьбой М10×1 датчика. Убедитесь в герметичности соединений тестового стенда.

Этапы проверки

Проверка сопротивления без давления:
- Подключите щупы мультиметра к контактам датчика
- Зафиксируйте показания при нулевом давлении (должно быть: ∞ Ом)
Имитация рабочего давления:
- Подключите датчик к контрольному манометру через тройник
- Плавно создайте давление 0.4–0.6 кгс/см² (норма для прогретого двигателя на холостом ходу)
Контроль срабатывания контактов:
- При достижении 0.4 кгс/см² мультиметр должен показать 0 Ом
- При снижении ниже 0.2 кгс/см² – вернуться к ∞ Ом

Параметр	Нормальное значение	Неисправность
Сопротивление при 0 кгс/см²	∞ Ом	0 Ом (заклинивание)
Сопротивление при 0.5 кгс/см²	0 Ом	∞ Ом (не срабатывает)
Порог срабатывания	0.2–0.4 кгс/см²	Отклонение >0.1 кгс/см²

Проверьте отсутствие утечек масла на соединениях при максимальном тестовом давлении (7–8 кгс/см²). При несоответствии параметров или механических дефектах датчик подлежит замене.

Анализ показаний на приборной панели после замены

Сразу после установки нового датчика давления масла запустите двигатель КамАЗ и дайте ему поработать на холостом ходу 2-3 минуты. Внимательно наблюдайте за стрелочным указателем или сигнальной лампой давления масла на приборной панели. Нормальным считается плавное повышение показаний до рабочего диапазона (0.3-0.8 МПа для бензиновых двигателей, 0.4-0.7 МПа для дизельных) в течение первых 30 секунд после запуска.

Проведите тестовую поездку продолжительностью 15-20 минут, фиксируя поведение датчика в разных режимах работы двигателя. Резко увеличьте обороты до 2000-2500 об/мин на нейтральной передаче – стрелка должна быстро реагировать на изменение давления. После полной остановки двигателя стрелка обязана мгновенно опуститься до нулевой отметки. Любая задержка более 2 секунд свидетельствует о проблемах.

Критерии корректной работы

Признаки исправной работы нового датчика:

Стабильные показания в пределах нормы на прогретом двигателе
Отсутствие ложных срабатываний аварийной лампы
Плавное движение стрелки без рывков или вибрации
Мгновенная реакция на изменение оборотов двигателя

Типичные отклонения и их значение:

Показание	Возможная причина
Стрелка не поднимается от нуля	Неправильное подключение, брак датчика, засор масляного канала
Колебания стрелки в движении	Воздушная пробка в системе, низкий уровень масла
Лампа давления мигает на холостых	Износ маслонасоса, слишком низкая вязкость масла

При выявлении аномалий немедленно заглушите двигатель. Последовательно проверьте:

Качество электрических контактов на датчике и колодке
Уровень и состояние моторного масла
Отсутствие подтёков масла в зоне установки датчика
Соответствие модели датчика требованиям двигателя

Регулярность контроля давления масла водителем во время работы

Постоянный мониторинг давления масла – обязанность водителя при эксплуатации КамАЗа. Масляная система обеспечивает смазку трущихся деталей двигателя, отвод тепла и очистку от продуктов износа. Резкое падение давления или его отсутствие даже в течение короткого времени (несколько минут) может привести к масляному голоданию, задирам на вкладышах коленвала, распредвала, поршневой группе и последующему капитальному ремонту двигателя.

Контроль должен осуществляться не от случая к случаю, а систематически. Водителю необходимо выработать привычку регулярно переводить взгляд на приборную панель, чтобы отслеживать показания датчика в реальном времени. Особенно критичен контроль при запуске холодного двигателя, при работе на высоких оборотах, при движении под нагрузкой (подъем в гору, перевозка груза) и при изменении режимов работы силового агрегата.

Ключевые моменты контроля

Обязательные ситуации для немедленной проверки:

Сразу после запуска двигателя (холодного или прогретого): давление должно быстро подняться до нормы.
При появлении предупреждающей лампы аварийного давления масла на панели приборов.
При любых нехарактерных звуках из двигателя (стук, гул, металлический лязг).
Во время и после интенсивного разгона, движения на подъем, работы на максимальной мощности.
При резком изменении температуры охлаждающей жидкости.

Рекомендуемая частота визуального контроля:

Режим работы двигателя	Минимальная частота контроля
Холостой ход (прогрев, стоянка)	Каждые 30-60 секунд
Движение в штатном режиме (ровная дорога, постоянная скорость)	Каждые 3-5 минут
Эксплуатация под нагрузкой (горный рельеф, тяжелый груз)	Непрерывно или каждые 1-2 минуты
После преодоления сложного участка или длительного подъема	Немедленно по завершении

Игнорирование показаний датчика давления масла равносильно риску выхода двигателя из строя. Водитель должен не просто "видеть" стрелку или индикатор, а анализировать показания, сравнивая их с нормативными для данной модели двигателя и текущего режима работы (обычно 0.3-0.8 МПа на холостом ходу прогретого двигателя и 0.4-0.9 МПа под нагрузкой). Любое отклонение от нормы, особенно снижение, требует немедленного реагирования – снижения оборотов, остановки двигателя и поиска причины неисправности.

Влияние качества моторного масла на ресурс датчика

Качество моторного масла напрямую определяет интенсивность образования отложений внутри системы смазки двигателя КамАЗ. Низкокачественные или отработавшие свой срок масла теряют моющие свойства, что приводит к накоплению лаковых образований, шламов и смолистых отложений на внутренних поверхностях масляных каналов и чувствительном элементе датчика давления. Эти загрязнения физически забивают калиброванное входное отверстие датчика, искажая его способность точно регистрировать давление в реальном времени.

Несоответствие масла требованиям двигателя по вязкостно-температурным характеристикам также критично. Слишком густое масло при низких температурах создает избыточное сопротивление потоку, провоцируя скачки давления и повышенную механическую нагрузку на мембрану датчика. Чрезмерно жидкое масло при высоких температурах, наоборот, не обеспечивает стабильной масляной пленки, вызывая гидроудары из-за кавитации, что ускоряет износ чувствительного элемента.

Ключевые аспекты влияния

Абразивный износ: Масло с недостаточной очищающей способностью или загрязненное твердыми частицами (продукты износа, пыль) действует как абразив. Постоянное воздействие таких примесей приводит к эрозии контактов и подвижных частей датчика.
Коррозия: Дешевые масла часто содержат избыток агрессивных присадок или кислотных компонентов. Это вызывает коррозию токопроводящих элементов и разъемов датчика, нарушая электрическую целостность сигнала.
Термическая стабильность: Масла с низкой термоокислительной стабильностью быстро стареют в условиях высоких температур двигателя КамАЗ. Образующиеся при окислении смолы закоксовывают каналы и механизм датчика, снижая его чувствительность.

Параметр масла	Воздействие на датчик	Последствие
Низкая моющая способность	Образование отложений на мембране	Заниженные или запаздывающие показания
Несоответствие вязкости по SAE	Гидроудары или вязкостное сопротивление	Деформация/разрыв мембраны, ложные срабатывания
Высокое содержание механических примесей	Абразивный износ контактов	Нарушение электрического контакта, обрыв цепи
Кислотное число выше нормы	Коррозия внутренних компонентов	Потеря герметичности, короткое замыкание

Использование оригинальных или рекомендованных производителем масел с актуальными спецификациями (например, API CK-4, ACEA E9) минимизирует риски. Регулярная замена масла и фильтра в предписанные регламентом сроки – обязательное условие для защиты не только двигателя, но и датчика давления от преждевременного разрушения из-за загрязненной или деградировавшей смазки.

Своевременность замены масляного фильтра и ее важность

Масляный фильтр выполняет критическую функцию очистки смазочной жидкости от продуктов износа двигателя, нагара и прочих загрязнений. Забитый или изношенный фильтр теряет пропускную способность, что напрямую влияет на циркуляцию масла и создает дополнительное сопротивление в системе.

Это сопротивление приводит к падению давления масла ниже допустимых норм, даже если масляный насос исправен и смазки в системе достаточно. Датчик давления масла фиксирует это падение, сигнализируя водителю о нештатной ситуации, однако истинная причина часто кроется именно в несвоевременно замененном фильтре.

Последствия несвоевременной замены фильтра

Активация аварийной сигнализации: Ложные срабатывания датчика давления из-за ограниченного потока масла через фильтр.
Ускоренный износ двигателя: Грязное масло с абразивными частицами вызывает повышенное трение и повреждение вкладышей, шеек коленвала, распредвала, стенок цилиндров.
Перегрузка масляного насоса: Преодоление сопротивления забитого фильтра требует от насоса работы под повышенной нагрузкой, сокращая его ресурс.
Срабатывание предохранительного клапана: Для защиты системы от критического роста давления при засорении фильтра открывается перепускной клапан, пропуская неочищенное масло напрямую в двигатель.

Соблюдение регламентных интервалов замены фильтра (указанных производителем КамАЗ и с учетом условий эксплуатации) является ключевым условием:

Стабильного давления масла: Обеспечивает свободную циркуляцию смазки по всем каналам системы.
Достоверности показаний датчика: Исключает ложные тревоги, вызванные исключительно проблемой фильтра.
Эффективной очистки масла: Поддерживает его смазывающие и защитные свойства на протяжении всего срока службы.
Длительного ресурса двигателя: Минимизирует абразивный износ трущихся пар и дорогостоящий ремонт.

Использование оригинальных фильтров КамАЗ или проверенных аналогов высокого качества гарантирует их соответствие требованиям по тонкости фильтрации и пропускной способности. Регулярная замена фильтра вместе с маслом – простое, но экономически выгодное действие для поддержания здоровья двигателя и корректной работы датчика давления масла.

Правильная очистка корпуса и контактов датчика от загрязнений

Качество очистки напрямую влияет на точность показаний и долговечность датчика давления масла. Накопление грязи, масляных отложений или окислов на контактных элементах и корпусе нарушает электрическое сопротивление, провоцирует ложные сигналы о неисправности или полное отсутствие реакции прибора.

Систематическая очистка предотвращает замыкания, коррозию и механические повреждения контактов. Работы выполняются при снятом датчике с обязательным обесточиванием электросистемы автомобиля во избежание короткого замыкания.

Пошаговая процедура очистки

Необходимые материалы:

Специализированный очиститель электронных компонентов (например, ABRO EC-530)
Мягкая кисть с синтетическим ворсом
Безворсовые салфетки (микрофибра)
Ватные палочки
Средство для удаления масляных пятен (изопропиловый спирт)

Последовательность действий:

Обработать корпус очистителем электроники, удаляя масляную пленку и грязь кистью
Протереть поверхности безворсовой салфеткой до полного высыхания
Аккуратно очистить контактную группу ватной палочкой, смоченной в изопропиловом спирте
Просушить контакты сжатым воздухом (минимальное давление 0.5 атм)
Визуально проконтролировать отсутствие остатков загрязнений

Критические запреты:

Использовать абразивные материалы или металлические щетки
Применять бензин, ацетон или агрессивные растворители
Допускать попадание влаги в разъем датчика
Осуществлять монтаж до полного испарения очищающих жидкостей

После установки проверьте работоспособность системы: запустите двигатель и убедитесь в отсутствии сигнала аварийного давления на панели приборов при нормальных оборотах. Регулярность обработки определяется условиями эксплуатации, но рекомендуется при каждой замене моторного масла.

Основные причины ложных срабатываний аварийной сигнализации

Ложные срабатывания сигнальной лампы давления масла возникают из-за неисправностей компонентов системы или внешних факторов, не связанных с реальным падением давления. Это приводит к необоснованному беспокойству водителя и может маскировать истинные проблемы.

Для точной диагностики необходимо последовательно исключать каждую из возможных причин, начиная с наиболее вероятных и легко проверяемых элементов цепи.

Некорректная установка датчика:
Нарушение момента затяжки, повреждение резьбы, отсутствие уплотнительного кольца или применение герметика, блокирующего измерительный канал.
Дефекты электропроводки:
Окисление контактов, короткое замыкание на массу, обрыв цепи или плохое соединение в разъёмах между датчиком и панелью приборов.
Несовместимость параметров:
Установка датчика с неподходящим порогом срабатывания (бар) или электрическим сопротивлением, не соответствующим характеристикам бортовой сети КамАЗ.
Загрязнение масляной магистрали:
Попадание металлической стружки, грязи или отложений в канал возле датчика, что искажает передачу давления на чувствительный элемент.
Низкое качество компонентов:
Использование контрафактных датчиков с некачественными мембранами, нарушение герметичности корпуса или температурная нестабильность контактов.
Проблемы с реле-регулятором:
Неисправность дополнительного реле в цепи сигнализации, вызывающая хаотичные замыкания контактов независимо от показаний датчика.

Причины колебаний показаний давления масла при работающем двигателе

Колебания стрелки манометра или скачки значений на цифровом дисплее указывают на нестабильность в системе смазки. Это может быть вызвано как механическими неисправностями, так и проблемами с измерительным оборудованием. Игнорирование симптомов способно привести к масляному голоданию двигателя и критическому износу деталей.

Основные источники нестабильности давления часто связаны с работой узлов, регулирующих циркуляцию масла, или состоянием смазывающей жидкости. Диагностика требует последовательной проверки всех элементов цепи – от датчика до масляного насоса.

Распространенные причины неисправности

Наиболее вероятные технические проблемы, провоцирующие скачки давления:

Низкий уровень или потеря свойств масла – недостаточный объем, разжижение топливом, загрязнение металлической стружкой или закоксованность.
Неисправность редукционного клапана – заклинивание плунжера, износ пружины, загрязнение каналов.
Износ масляного насоса – увеличенные зазоры между шестернями и корпусом, трещины в корпусе.
Забитый маслоприемник – снижение пропускной способности сетки из-за отложений или деформации.

Дополнительные факторы, влияющие на стабильность показаний:

Проблема	Последствия
Износ вкладышей коленвала/шатунов	Увеличение зазоров → утечки масла в картер
Закоксованность масляных каналов	Локальное повышение давления с последующим резким падением
Подсос воздуха в маслопроводах	Воздушные пробки → ложные срабатывания датчика

Ошибки диагностики: Нестабильность часто путают с неполадками самого датчика. Проверку начинают с контроля напряжения на клеммах и целостности проводки. Механические причины исключают после замера давления механическим манометром через штатное отверстие датчика.

Диагностика обрыва или замыкания в цепи датчика давления

Проверка целостности проводки и отсутствия коротких замыканий – критически важный этап при неисправностях датчика давления масла. Нарушения в цепи провоцируют ложные сигналы на приборной панели или полное отсутствие реакции системы.

Для диагностики потребуется мультиметр, набор щупов и схема подключения конкретной модели КамАЗ. Перед началом работ снимите клемму с аккумулятора во избежание короткого замыкания.

Пошаговая методика проверки

1. Визуальный осмотр:

Проверьте состояние разъёмов датчика и ЭБУ на предмет окисления, трещин или следов оплавления
Осмотрите провода на участке от датчика до блока управления: перегибы, потертости, контакт с горячими поверхностями

2. Тестирование на обрыв:

Переключите мультиметр в режим прозвонки
Отсоедините колодку от датчика и блока управления
Прозвоните каждый провод по схеме: сигнальный, питание (+5В), масса

3. Проверка на замыкание:

Тестируемые провода	Нормальное состояние	Признак замыкания
Сигнальный ↔ Масса	Обрыв цепи (∞ Ом)	Сопротивление близко к 0 Ом
Питание ↔ Масса	Обрыв цепи (∞ Ом)	Показания ниже 50 кОм
Сигнальный ↔ Питание	Обрыв цепи (∞ Ом)	Наличие проводимости

Важно: При обнаружении повреждений замените целый участок провода, а не делайте скрутки. Используйте термостойкие автомобильные провода с сечением не менее 0.75 мм². После ремонта выполните повторную диагностику и проверьте работу системы при запущенном двигателе.

Некорректная работа датчика при перегреве двигателя

При перегреве силового агрегата КамАЗ датчик давления масла подвергается экстремальным температурным нагрузкам, превышающим рабочий диапазон. Это провоцирует деформацию чувствительного элемента (обычно мембраны) и термоусадку изоляции проводки. В результате показания прибора искажаются: возможны как ложные сигналы аварийного падения давления, так и некорректно завышенные значения.

Устойчивость к перегреву напрямую зависит от конструктивных особенностей датчика. Бюджетные модели с пластиковыми корпусами или тонкостенной мембраной чаще выходят из строя при температурах свыше 130°C. Качественные аналоги из термостойких материалов (латунь, нержавеющая сталь) сохраняют точность до 150-160°C, что критично для двигателей в тяжелых условиях эксплуатации.

Критерии выбора для работы при перегреве

Материал корпуса: Латунь или сталь вместо пластика/алюминия
Класс термостойкости изоляции: Рекомендуется не ниже класса H (до 180°C)
Диапазон рабочих температур: Минимум -40°C до +150°C (оптимально до +180°C)
Защита контактов: Силиконовые уплотнители, предотвращающие окисление

Проблема перегрева	Последствие для датчика	Решение
Деформация мембраны	Постоянное занижение показаний	Мембрана из нержавеющей стали 0.5-0.8 мм
Плавление припоя	Обрыв сигнальной цепи	Высокотемпературный припой POS-61
Карбонизация масла	Закупорка каналов	Регулярная замена масла + промывка системы

Важно: При частых перегревах даже надежный датчик требует проверки мультиметром: сопротивление в норме 180-250 Ом при 20°C. Резкое отклонение указывает на повреждение термокомпенсатора.

Интерпретация мигания или постоянного горения лампы аварийного давления

Лампа аварийного давления масла на приборной панели КамАЗа – критически важный индикатор состояния системы смазки. Ее активация сигнализирует о выходе давления за безопасные пределы, что требует немедленной реакции водителя. Игнорирование этого предупреждения может привести к масляному голоданию двигателя и катастрофическим последствиям: заклиниванию коленвала, разрушению вкладышей или полному выходу силового агрегата из строя.

Характер свечения лампы (постоянный или мигающий) помогает точнее определить источник проблемы. Постоянное горение обычно указывает на устойчивое падение давления в масляной магистрали, тогда как мигание часто связано с нестабильностью показаний из-за прерывистых неисправностей или проблем с датчиком. В любом случае движение необходимо прекратить как можно скорее, заглушить двигатель и приступить к диагностике.

Расшифровка сигналов лампы

Постоянное горение:
- Основные причины: критически низкий уровень масла, засорение маслоприемника, неисправность масляного насоса, износ вкладышей коленвала.
- Действия: Немедленная остановка двигателя. Проверка уровня и состояния масла щупом. При нормальном уровне – буксировка в сервис или углубленная диагностика на месте.
Мигание (нестабильное свечение):
- Основные причины: воздушная пробка в системе смазки, загрязнение/окисление контактов датчика, неисправность реле давления, износ проводки.
- Действия: Остановка на безопасном участке, проверка контактов датчика и реле давления на коррозию и надежность фиксации. Контроль уровня масла. При сохранении мигания – движение только до ближайшего сервиса на минимальной скорости с контролем лампы.

Тип сигнала	Вероятные причины	Рекомендуемые действия
Постоянное горение	Низкий уровень масла, отказ насоса, забитый фильтр, износ двигателя	Немедленная остановка двигателя, проверка уровня масла, запрет запуска до устранения причины
Периодическое мигание	Плохой контакт датчика, неисправное реле, воздух в системе, низкая вязкость масла	Проверка контактов и уровня масла, осторожное движение к месту ремонта под контролем лампы

Важно: При любой активации лампы первым шагом всегда является проверка уровня масла щупом на заглушенном прогретом двигателе. Использование некачественного или неподходящего по вязкости масла ускоряет возникновение проблем. Регулярная замена масла и фильтра – ключевая мера профилактики. Если после устранения очевидных причин (долив масла, очистка контактов) лампа продолжает гореть – требуется профессиональная диагностика манометром для замера реального давления в системе.

Определение неисправностей насоса масла по показаниям датчика

Показания датчика давления масла на приборной панели КамАЗа служат ключевым индикатором состояния масляной системы. Отклонения от нормы (0.4-0.6 МПа на прогретом двигателе) сигнализируют о возможных проблемах с насосом. Анализ характера изменений помогает локализовать неисправность без разборки агрегатов.

Динамика падения давления, реакции на обороты двигателя и температурные условия формируют диагностическую картину. Устойчивые аномалии при разных режимах работы указывают на критический износ или механические повреждения компонентов насоса, требующие немедленного вмешательства.

Интерпретация показаний и типовые неисправности

Сравнение рабочих параметров с эталонными значениями позволяет выявить следующие проблемы насоса:

Показания датчика	Возможная неисправность насоса	Дополнительные признаки
Давление ниже нормы на холостом ходу, нормализуется при повышении оборотов	Износ шестерен или подшипников	Посторонний шум из картера
Скачкообразные показания при стабильных оборотах	Залипание редукционного клапана	Стук гидрокомпенсаторов
Нулевое давление на всех режимах	Поломка привода, заклинивание вала	Загорание аварийной лампы
Медленное восстановление давления после запуска	Износ уплотнений, засорение приемной сетки	Повышенный расход масла

Для точной диагностики выполняйте проверку в последовательности:

Прогрейте двигатель до 70-80°C
Зафиксируйте давление на холостом ходу (минимум 0.15 МПа)
Проверьте значение при 2000 об/мин (0.4-0.6 МПа)
Оцените скорость роста показаний при резком увеличении оборотов

Важно: Исключите перед диагностикой проблемы с самим датчиком, проводкой и уровнем масла. Падение давления ниже 0.08 МПа на холостом ходу требует немедленной остановки двигателя во избежание выхода из строя вкладышей коленвала.

Признаки неисправной электропроводки до контрольной лампы/прибора

Нарушения в проводке цепи датчика давления масла, идущей к приборной панели (до контрольной лампы или указателя), критично влияют на информирование водителя о состоянии системы смазки двигателя КамАЗ. Обрыв, замыкание или ухудшение контакта могут привести к ложным показаниям или полному отсутствию сигнала, маскируя реальную неисправность.

Понимание характерных симптомов позволяет оперативно локализовать проблему именно в участке цепи между датчиком и прибором/лампой, исключая диагностику самого датчика или масляной системы. Раннее выявление неполадок проводки предотвращает риск выхода из строя двигателя из-за отсутствия масла.

Ключевые симптомы

Основные признаки, указывающие на проблемы с проводкой в данном сегменте цепи:

Постоянно горящая контрольная лампа давления масла при заведенном двигателе и нормальном давлении (проверяется механическим манометром). Чаще всего вызвано коротким замыканием "массового" провода датчика на кузов или обрывом провода от датчика к лампе, если лампа подключена по схеме с питанием при отсутствии сигнала.
Полное отсутствие реакции контрольной лампы или указателя при включении зажигания (до запуска двигателя лампа должна гореть) и после запуска. Указывает на обрыв цепи питания лампы/прибора, обрыв сигнального провода от датчика, плохой контакт в разъемах или колодках приборной панели, либо на обрыв "массы".
Нестабильная работа указателя (стрелка скачет, дергается) или мигание контрольной лампы на холостых оборотах при нормальном давлении. Свидетельствует о плохом контакте в соединениях (окисленные, загрязненные клеммы разъемов датчика, колодки приборной панели, реле/предохранителя), повреждении изоляции проводов или их перетирании.

Для точной диагностики рекомендуется проверить следующие элементы цепи:

Целостность и состояние предохранителя, отвечающего за питание приборной панели или контрольной лампы давления масла.
Надежность контакта и отсутствие коррозии в разъеме датчика давления масла.
Состояние разъемов и контактов на тыльной стороне приборной панели (особенно колодки, куда подключен сигнальный провод от датчика и провод питания лампы/прибора).
Целостность и изоляцию сигнального провода (обычно идущего от датчика к приборной панели) и провода "массы" по всей длине трассы на предмет обрыва, замыкания, перетирания.

Типичные повреждения чувствительного элемента внутри датчика

Чувствительный элемент датчика давления масла КамАЗ, обычно выполненный в виде мембраны или пьезокристалла, постоянно подвергается воздействию агрессивной среды и механическим нагрузкам. Контакт с горячим маслом, вибрации двигателя и перепады давления приводят к постепенной деградации рабочих поверхностей и внутренних компонентов.

Повреждения возникают как вследствие естественного износа, так и из-за нарушения условий эксплуатации: использования некондиционного масла, перегрева двигателя или несвоевременной замены фильтров. Результатом становится некорректное считывание параметров или полный отказ датчика.

Распространенные виды дефектов

Прогиб/разрыв мембраны – возникает при скачках давления свыше критических значений
Коррозия контактов – вызвана проникновением влаги или окислением при нарушении герметичности корпуса
Декалибровка пьезоэлемента – происходит из-за термической усталости при постоянных перепадах температур
Загрязнение масляных каналов – продукты износа двигателя блокируют передачу давления на чувствительную зону
Трещины в керамическом основании – образуются от вибрационных нагрузок или механических ударов

Износ или деформация уплотнительного кольца датчика

Дефекты уплотнительного кольца – распространенная причина утечек масла в месте установки датчика. Даже незначительная деформация или микротрещины нарушают герметичность соединения с посадочным гнездом двигателя. Это приводит к постоянному подтеканию масла, падению уровня смазки в системе и загрязнению подкапотного пространства.

Потеря герметичности провоцирует не только внешние утечки, но и попадание воздуха в масляную магистраль. Воздушные пробки вызывают колебания давления в системе, что искажает показания датчика и может активировать ложное предупреждение на панели приборов. В критических случаях это маскирует реальные неисправности двигателя.

Факторы риска и последствия

Основные причины повреждения колец:

Термическая деградация: Постоянный контакт с горячим маслом и перепады температур делают резину хрупкой.
Несовместимость материалов: Использование колец, не рассчитанных на контакт с моторным маслом или топливными парами.
Механическое повреждение: Перетяжка при монтаже, смещение датчика или заводской брак.

Игнорирование проблемы ведет к серьезным последствиям:

Снижение давления масла в системе из-за утечек.
Замасливание проводки и корпуса датчика, ускоряющее коррозию контактов.
Риск возгорания при попадании масла на раскаленные детали выпускного тракта.

Признак неисправности кольца	Действие для проверки
Масляные потеки вокруг датчика	Визуальный осмотр места установки на заглушенном двигателе
Запотевание резьбового соединения	Очистка корпуса датчика и контроль через 100-200 км пробега
Ложные сигналы аварийной лампы давления	Проверка реального давления манометром и диагностика датчика

Критерии выбора надежного датчика: Убедитесь, что уплотнительное кольцо изготовлено из маслостойкой терморезины (EPDM, Viton). Проверьте целостность и эластичность кольца перед установкой. При замене датчика всегда используйте новое кольцо из ремкомплекта, избегайте повторного применения старого уплотнителя.

Коррозия контактов и клемм датчиков давления в агрессивной среде

Эксплуатация КамАЗ в сложных условиях (перепады температур, дорожные реагенты, морская соль, ГСМ) провоцирует электрохимическую коррозию контактных групп датчиков давления. Окисление возникает при проникновении влаги в зону соединения клемм, особенно при повреждении изоляции или негерметичном монтаже.

Образование оксидного слоя на контактах нарушает целостность электрического сигнала: увеличивается переходное сопротивление, появляются ложные показания или обнуление данных. В критических случаях это приводит к аварийному сигналу давления масла при исправной системе, либо к молчанию датчика при реальной неисправности двигателя.

Методы предотвращения и борьбы с коррозией

Защитные покрытия контактов: Использование датчиков с позолоченными или лужёными клеммами, устойчивыми к окислению
Герметизация соединений: Обработка контактов термостойким силиконовым герметиком или специализированными диэлектрическими смазками
Антикоррозийные составы: Нанесение вазелиновых паст (типа ЦИАТИМ-201) или спреев-ингибиторов после подключения разъёма
Конструктивная защита: Выбор моделей с резиновыми уплотнительными кольцами и влагозащищёнными корпусами (класс IP67/IP69K)

Признаки коррозии	Экстренные меры
Зеленоватый налёт на клеммах	Зачистка контактов мелкой наждачной бумагой (без повреждения металла)
Потемнение изоляции проводов	Замена клеммной колодки и обжим новых контактов
Нестабильные показания на прогретом двигателе	Проверка целостности экранирования и заземления цепи

Для долговременной защиты критичен регулярный контроль состояния контактов при ТО: визуальный осмотр на следы окислов, проверка напряжения в цепи тестером, обновление антикоррозийных покрытий. При замене датчика обязательна зачистка посадочного места на блоке двигателя для обеспечения надежного контакта "массы".

Ошибки ЭБУ двигателя, связанные с датчиком давления масла

Электронный блок управления двигателем КамАЗ постоянно отслеживает сигнал от датчика давления масла. При обнаружении несоответствия ожидаемым параметрам ЭБУ регистрирует ошибку и заносит её код в память. Это может сопровождаться аварийным сигналом на приборной панели ("масленка") и переходом двигателя в аварийный режим для защиты от повреждений.

Низкое давление масла – критическая ситуация, поэтому ЭБУ реагирует мгновенно. Однако неисправность самого датчика или его цепи также провоцирует ложные срабатывания защиты. Диагностика конкретной ошибки через сканер позволяет точно определить источник проблемы: реальную нехватку смазки или отказ измерительного элемента.

Распространенные коды ошибок и их причины

Типичные ошибки ЭБУ, связанные с датчиком давления масла:

P0520/P0524 – Неисправность электрической цепи датчика. Причины: обрыв/короткое замыкание проводов, плохой контакт в разъёме, окисление клемм.
P0522 – Сигнал датчика ниже допустимого минимума. Указывает либо на действительно низкое давление (недостаток масла, износ насоса, забитый фильтр), либо на некорректный заниженный сигнал от неисправного датчика.
P0523 – Сигнал датчика выше допустимого максимума. Чаще свидетельствует о внутреннем замыкании датчика, обрыве в цепи питания или "прилипании" контактов внутри сенсора.
P0521 – Неустойчивый/неправдоподобный сигнал. Возникает при механическом повреждении датчика, загрязнении масляного канала к нему, сильных скачках давления из-за неисправностей двигателя или нарушении контакта "массы".

Последствия игнорирования ошибок:

Ложный аварийный режим двигателя – падение мощности, повышенный расход топлива.
Риск пропустить реальное падение давления масла – ускоренный износ вкладышей, шеек коленвала, распредвала, задиры гильз цилиндров.
Некорректная работа других систем, зависящих от данных ЭБУ.

Ошибка	Основная причина	Проверка в первую очередь
P0520/P0524	Цепь датчика	Целостность проводки, разъёмы, контакты
P0522	Низкое давление или неисправность ДДМ	Уровень/качество масла, датчик, фильтр
P0523	Обрыв питания/КЗ датчика	Напряжение на датчике, целостность ДДМ
P0521	Нестабильный сигнал	Контакт "массы", состояние масла, мех. целостность ДДМ

Важно: После замены датчика или устранения неполадки цепи необходимо стереть код ошибки из памяти ЭБУ с помощью диагностического оборудования. Это отключит аварийный режим и позволит оценить правильность работы системы.

Список источников

Для подготовки статьи о выборе надежного датчика давления масла КамАЗ использовались следующие категории источников.

Акцент делался на технические стандарты, отзывы владельцев и рекомендации производителей.

Техническая документация КамАЗ: Руководства по ремонту и эксплуатации двигателей серий КАМАЗ-740, Euro-3/4/5 с разделами о системах смазки и контрольно-измерительных приборах.
ГОСТы и ОСТы: Государственные и отраслевые стандарты (ГОСТ 22520-85, ОСТ 37.003.080-98), регламентирующие параметры датчиков давления масла для грузового транспорта.
Каталоги производителей автокомпонентов: Официальные материалы брендов Пегас (Россия), Бирок (Biro), Омега (Казань), Finwhale, включая спецификации, допуски и гарантийные условия.
Форумы владельцев грузовиков: Обсуждения на специализированных площадках (КамАЗ-клуб, Грузовики.ру, тематические сообщества в VK) с анализом отказов и сравнением долговечности разных моделей датчиков.
Исследования автосервисов: Статистика диагностики неисправностей системы смазки КамАЗ в отчетах крупных СТО (включая данные о типовых дефектах контрафактных датчиков).
Методические пособия по автоэлектронике: Учебные материалы профильных техникумов и вузов по диагностике аналоговых и цифровых датчиков давления.
