Как покрасить штампованные диски самому - шаги и нюансы

Статья обновлена: 18.08.2025

Штампованные диски теряют внешний вид из-за коррозии и сколов. Покраска – бюджетный способ восстановления защиты и эстетики.

Самостоятельная обработка требует понимания этапов подготовки, выбора материалов и технологии нанесения покрытия. Ошибки приведут к быстрому отслоению краски.

Особое внимание уделите очистке металла, обезжириванию и грунтованию. Качество основы определяет долговечность результата.

Инструменты для работы: базовый набор материалов и приспособлений

Правильная подготовка инструментов напрямую влияет на качество финального покрытия и долговечность покраски. Отсутствие даже одного ключевого компонента может привести к дефектам или необходимости переделывать работу. Соберите всё необходимое заранее, чтобы не прерывать процесс на этапах, требующих непрерывности.

Базовый набор включает материалы для очистки, обработки поверхности, нанесения краски и защиты. Не экономьте на средствах индивидуальной безопасности – работа с химическими составами и аэрозолями требует защиты дыхательных путей, глаз и кожи.

Необходимые материалы и приспособления

Для подготовки поверхности:

Металлические щётки, скотч-брайт, наждачная бумага (зернистость Р80-Р220)
Обезжириватель (антисиликон, уайт-спирит)
Шпатлёвка по металлу и грунтовка (кислотный primer для защиты от коррозии)

Для покраски и финишной обработки:

Автомобильная краска (базовая, акриловая или термостойкая эмаль)
Лак для закрепления покрытия (глянцевый/матовый)
Растворитель для разбавления ЛКМ

Инструменты и расходники:

Пульверизатор (краскопульт) или баллончики с краской

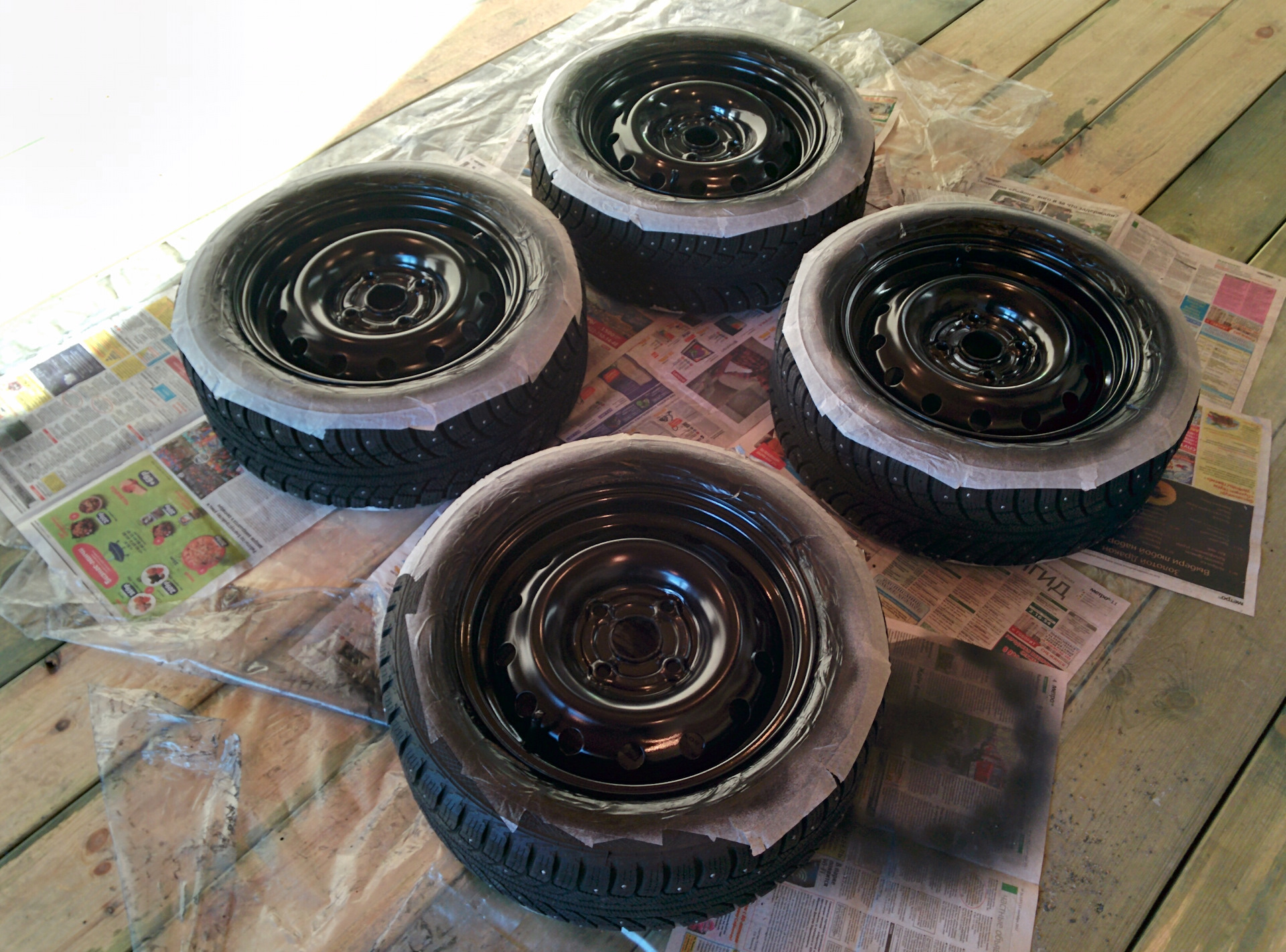

Малярный скотч, полиэтиленовая плёнка для защиты резины
Ветошь без ворса, салфетки из микрофибры

Средства защиты:

Респиратор с угольным фильтром
Защитные очки, перчатки (нитриловые)
Рабочая одежда с длинными рукавами

Этап работ	Ключевой инструмент
Зачистка	Наждак Р120, металлическая щётка
Обезжиривание	Антисиликоновая жидкость
Грунтование	Кислотный грунт в баллоне
Покраска	Краскопульт с соплом 1.4 мм

Важно: Для баллонной покраски используйте специализированные автомобильные аэрозоли с регулируемым распылом. При работе с краскопультом контролируйте вязкость состава – слишком густая краска даст шагрень, жидкая потечёт.

Демонтаж шин с дисков перед покраской

Полный демонтаж покрышек обязателен для качественной покраски. Попытки красить диски без снятия шин приведут к необработанным участкам под резиной, риску загрязнения краски герметиком и нарушению адгезии ЛКМ на посадочных поверхностях. Заводская балансировочная гарнитура также подлежит удалению.

Самостоятельный демонтаж требует специализированного оборудования (шинного станка, монтажной лопатки) и навыков – неверные действия повредят диск или покрышку. Рекомендуется обратиться в шиномонтаж, предупредив мастеров о последующей покраске, чтобы избежать царапин при работе. Обязательно промаркируйте шины и диски для сохранения балансировки при обратной сборке.

Порядок действий при передаче в сервис

Очистка колес: Удалите грязь и камни из протектора водой без химии
Спуск давления: Выкрутите ниппель для полного стравливания воздуха
Демонтаж балансиров: Снимите грузики с обода клещами
Контроль повреждений: Осмотрите диск на предмет трещин и глубоких сколов
Упаковка: Сложите шины стопкой, диски перевезите отдельно

Снятие балансировочных грузиков: особенности маркировки

Перед покраской штампованных дисков обязательным этапом является демонтаж балансировочных грузиков. Их снятие позволяет обеспечить равномерное покрытие поверхности лакокрасочными материалами и исключает риск повреждения креплений при нагреве в процессе сушки. Физическое удаление осуществляется при помощи специального съемника или плоскогубцев с аккуратным усилием, чтобы не деформировать кромку обода.

Каждый грузик содержит важную маркировку, которую необходимо зафиксировать перед демонтажем. Обязательно запишите или сфотографируйте следующие данные с каждого элемента:

Масса в граммах (цифровое значение, например 10g, 15g)
Тип крепления:
- "LB" (липучка) - клеящиеся на внутреннюю поверхность
- "FW" (фиксатор) - забивные на внешний кант
Позиция на диске относительно вентильного отверстия (отметка мелом или маркером)

Восстановление балансировки после окраски требует установки грузов строго по исходным параметрам. Использование маркировки гарантирует:

Точное соответствие массы новых грузиков удаленным
Правильный выбор типа крепления (адгезивный/механический)
Возврат на зафиксированную позицию без необходимости повторной балансировки

Важно: Наклеиваемые (LB) грузы подлежат обязательной замене на новые даже при сохранении веса – адгезивный слой теряет свойства после демонтажа. Забивные (FW) элементы можно использовать повторно при отсутствии механических повреждений.

Очистка поверхности от грязи: методы и моющие средства

Качественная очистка диска – обязательный этап перед покраской. Остатки грязи, масла или дорожных реагентов нарушат адгезию краски, что приведет к отслоению покрытия. Без тщательной подготовки даже дорогие материалы не обеспечат долговечность результата.

Процесс включает удаление не только видимых загрязнений, но и неочевидных следов: тормозной пыли, битумных пятен, остатков полиролей. Недостаточно просто промыть диск водой – требуется сочетание механических и химических методов для полного обезжиривания.

Основные методы очистки

Механическая обработка: Используйте металлические щетки или абразивные губки для удаления коррозии и стойких отложений. Для труднодоступных мест подходит пескоструйная очистка.
Мойка под давлением: Автомобильная мини-мойка или Керхер эффективно смывают рыхлую грязь. Направляйте струю под углом 45° к поверхности, чтобы избежать повреждений.
Замачивание: Погружение диска в емкость с раствором моющего средства на 2-3 часа размягчает застарелые загрязнения.

Тип загрязнения	Рекомендуемые средства
Масло, жир	Уайт-спирит, бензин "Калоша", специализированные обезжириватели (например, ABRO)
Коррозия, ржавчина	Преобразователи ржавчины ("Цинкарь"), кислотные составы
Битум, смолы	Спецсредства типа "Turtle Wax Tar Remover"
Общая грязь	Щелочные автошампуни, хозяйственное мыло

Перед обработкой химией снимите старые балансировочные грузики.
При работе с кислотными составами используйте перчатки и очки.
После очистки промойте диск дистиллированной водой и просушите сжатым воздухом.

Проверьте результат: поверхность должна быть абсолютно матовой. Жирные пятна проявляются характерным блеском – такие участки требуют повторной обработки.

Удаление старой краски: механические и химические способы

Полное удаление старого лакокрасочного покрытия – обязательный этап подготовки дисков к покраске. От качества этой процедуры напрямую зависит адгезия нового слоя и долговечность результата. Остатки старой краски или лака под новым покрытием приведут к отслаиванию и появлению дефектов.

Существует два основных подхода к удалению краски: механический и химический. Выбор метода зависит от типа диска (сталь, алюминий), толщины и состояния старого покрытия, наличия необходимых инструментов и материалов, а также требований к безопасности и чистоте процесса.

Механические методы

Эти способы основаны на физическом воздействии на старое покрытие с помощью инструментов:

Ручная зачистка: Использование наждачной бумаги (зернистостью P80-P180 для грубой работы, P220-P320 для финишной) или абразивных губок. Трудоемкий метод, подходит для небольших участков или тонкого слоя краски.
Дрель/Болгарка с насадками:
- Корщетки (металлические щетки): Эффективно снимают толстые слои краски и ржавчину, но могут оставлять глубокие царапины на металле и требуют осторожности на алюминиевых дисках.
- Абразивные лепестковые или зачистные круги: Обеспечивают более равномерное снятие слоя. Важно не перегревать металл и контролировать силу нажатия.
- Пескоструйная обработка: Наиболее эффективный и качественный метод. Абразивный материал (песок, дроби, корунд) под давлением полностью удаляет краску, ржавчину, создавая идеальную шероховатость для адгезии. Требует специального оборудования и навыков, а также тщательной защиты поверхности от пыли после обработки.

Преимущества механических методов: Хороший контроль над процессом, отсутствие агрессивных химических веществ, эффективность на сложных поверхностях и при наличии коррозии.
Недостатки: Высокая трудоемкость (кроме пескоструя), риск повреждения металла при неаккуратном использовании, образование большого количества пыли (требуется респиратор и защита глаз).

Химические методы

Заключаются в применении специальных составов (смывок), размягчающих и отслаивающих старое лакокрасочное покрытие:

Выбор смывки: Используйте специализированные составы для автоэмалей. Проверьте совместимость с материалом диска (особенно для алюминия). Гели и пасты предпочтительнее жидкостей для вертикальных поверхностей.
Нанесение: Толстым слоем нанесите смывку кистью на очищенную от грязи поверхность диска. Избегайте попадания на резину, пластиковые колпаки.
Выдержка: Накройте поверхность полиэтиленовой пленкой для замедления испарения и усиления эффекта. Время воздействия указано на упаковке (обычно 15-40 минут).
Удаление краски: После набухания и отслоения краски удалите ее шпателем (деревянным или пластиковым, чтобы не царапать металл) или металлической щеткой. Для сложных участков может потребоваться повторное нанесение смывки.
Очистка: Тщательно промойте диск большим количеством воды или специальным нейтрализатором (если рекомендовано производителем смывки) для удаления остатков химии. Полностью просушите.

Преимущества химических методов: Относительно малая трудоемкость, эффективность в труднодоступных местах и на рельефных поверхностях (штамповки), минимальный риск механического повреждения металла.
Недостатки: Токсичность и едкий запах (работать только на открытом воздухе или в проветриваемом помещении с СИЗ!), необходимость правильной утилизации отходов, возможная неэффективность на очень старых или многослойных покрытиях, риск повреждения алюминия агрессивными составами.

Важно: Независимо от выбранного способа, после удаления старой краски поверхность диска обязательно должна быть обезжирена перед нанесением грунта. Комбинирование методов (например, химическая смывка основного слоя + финишная механическая зачистка сложных участков) часто дает наилучший результат.

Борьба с коррозией: обработка ржавых участков

Тщательная зачистка ржавчины – обязательный этап перед покраской. Используйте металлическую щетку или дрель с абразивной насадкой для удаления крупных очагов коррозии. Особое внимание уделите стыкам обода и внутренним полостям, где влага скапливается чаще всего. Не оставляйте даже мелких рыжих пятен – они быстро разрастутся под слоем краски.

После механической обработки обезжирьте поверхность уайт-спиритом или специальным обезжиривателем. Затем нанесите преобразователь ржавчины на все проблемные зоны и участки с микротрещинами. Состав превратит остатки оксидов в устойчивое соединение и создаст защитный слой. Строго соблюдайте время выдержки, указанное производителем химиката.

Ключевые этапы антикоррозийной обработки

Грунтование: Нанесите 2 слоя кислотного грунта (травящего) с межслойной сушкой. Он обеспечит адгезию и блокирует развитие подпленочной коррозии.
Изоляция стыков: Промажьте герметиком места соединения диска и колпака – это предотвратит попадание влаги в щели.
Финишное грунтование: Покройте диск акриловым наполняющим грунтом для выравнивания микронеровностей.

Материал	Назначение	Особенности нанесения
Абразив P80-P120	Зачистка глубокой коррозии	Только на ржавых участках без повреждения металла
Преобразователь ржавчины	Химическая нейтрализация	Наносить кистью, не смывать
Кислотный грунт	Первичная защита	Распылять тонким слоем, обязательна активация

Перед финальной покраской обязательно отшлифуйте высохший акриловый грунт абразивом P400-P500. Это улучшит сцепление с краской и скроет следы заделки ржавчины. Не игнорируйте этап обезжиривания после шлифовки – мелкая пыль снижает адгезию ЛКП.

Грубая зачистка диска: устранение глубоких дефектов

Глубокие царапины, сколы лакокрасочного слоя, очаги коррозии и крупные неровности требуют агрессивного воздействия перед финишной обработкой. Цель этапа – удалить отслаивающиеся покрытия, рыхлую ржавчину и выровнять значительные изъяны поверхности, создав основу для шпатлевки и грунта. Пропуск этого шага приведет к быстрому разрушению нового покрытия из-за скрытых дефектов.

Используйте углошлифовальную машину (болгарку) с лепестковым зачистным кругом зернистостью P40-P80 или корщеткой по металлу. Обязательно применяйте средства индивидуальной защиты: респиратор, очки, плотные перчатки. Работайте на малых и средних оборотах, избегая сильного давления на диск – это предотвращает локальный перегрев и деформацию металла.

Ключевые операции при грубой зачистке

Обработка коррозионных зон: полностью удалите рыхлую ржавчину до появления чистого металла. Особое внимание уделяйте стыкам обода и спиц, внутренним полостям.
Выравнивание глубоких царапин: расширьте дефект абразивом по длине, сформировав плавный уклон краев для последующего заполнения шпатлевкой.
Снятие отслаивающейся краски: зачистите участки с пузырями и шелушением, захватывая 1-2 см прилегающей устойчивой поверхности.
Сглаживание заусенцев и наплывов: устраните выступающие дефекты литья или следы предыдущего ремонта.

После механической обработки тщательно обезжирьте диск уайт-спиритом или специальным очистителем. Контролируйте результат: поверхность должна быть матовой, однородной по фактуре, без блестящих пятен (непроработанных областей), жировых следов и пыли. Важно: глубокие коррозионные ямки, оставшиеся после зачистки, требуют локального применения преобразователя ржавчины согласно инструкции производителя.

Тип абразива	Применение	Риски
Лепестковый круг (P40-P80)	Быстрое удаление краски, выравнивание неровностей	Появление рисок, перегрев при высоких оборотах
Корщетка (стальная/латунная)	Чистка сложного рельефа, удаление рыхлой коррозии	Оставление мелких царапин, разбрасывание щетины

Финишное шлифование: подготовка к грунтованию

Финишное шлифование устраняет микронеровности и царапины, оставшиеся после грубой обработки. Поверхность диска должна стать абсолютно гладкой, но сохранить необходимую шероховатость для сцепления с грунтовкой. Любые пропущенные дефекты проявятся после покраски, поэтому тщательно проверьте каждый участок под разными углами освещения.

Используйте мокрый метод шлифовки с применением водостойкой наждачной бумаги зернистостью P800-P1000. Постоянно смачивайте поверхность водой с добавлением моющего средства – это предотвращает забивание абразива и обеспечивает равномерное истирание. Особое внимание уделите труднодоступным местам возле вентиляционных отверстий и ступичной области.

Ключевые требования к поверхности

После завершения процесса поверхность должна соответствовать критериям:

Отсутствие глянца: равномерная матовая текстура по всей площади
Нулевые перепады: плавные переходы между зонами ремонта и заводским покрытием
Чистота: никаких следов пыли, жира или остатков абразива

Инструмент	Назначение	Важные нюансы
Абразивная губка	Обработка радиусов и сложных изгибов	Меняйте грани при загрязнении
Шлифовальный блок	Выравнивание плоских участков	Используйте с резиновой подложкой
Микрофибра	Финишная очистка	Применяйте только новую ветошь

Перед переходом к грунтованию выполните заключительные действия: промойте диск сильной струей воды, высушите сжатым воздухом (не допуская конденсата), затем обезжирите специальным составом. Касаться подготовленной поверхности пальцами запрещено – кожный жир снижает адгезию.

Обеспечение адгезии: техника обезжиривания поверхности

Остатки масел, смазок, полиролей или дорожной грязи создают невидимый барьер между металлом и краской, провоцируя отслоение покрытия даже при идеальном нанесении. Полное удаление этих загрязнений – критически важный этап, напрямую влияющий на долговечность результата.

Используйте исключительно специализированные обезжириватели для металлических поверхностей (антисиликоны). Бытовые растворители (уайт-спирит, ацетон) или бензин не обеспечивают необходимой чистоты и могут оставить пленку. Нанесите средство обильно на всю поверхность диска, включая труднодоступные места у вентиляционных отверстий и ступицы.

Ключевые этапы и правила

Технология нанесения: Работайте в резиновых перчатках. Распыляйте обезжириватель или наносите его чистой безворсовой ветошью (микрофибра, х/б), обильно смоченной в составе. Не допускайте высыхания средства на поверхности – сразу после нанесения тщательно протирайте диск новыми чистыми салфетками, меняя их по мере загрязнения.

Контроль чистоты: После первой обработки повторите процедуру минимум один раз со свежей порцией средства и чистыми салфетками. Проверьте качество: чистая поверхность должна равномерно смачиваться водой (эффект "чистого стекла"), без образования отдельных капель или "разрывов" пленки.

Типичные ошибки:

Экономия средства – недостаточное количество не удалит все загрязнения.
Использование одной салфетки для всего диска – размазывает грязь.
Прикосновение руками к обезжиренной поверхности – кожный жир снижает адгезию.
Пренебрежение вентилируемыми областями – сложный рельеф требует особого внимания.

Материал салфетки	Преимущества	Недостатки
Микрофибра	Не оставляет ворса, высокая впитываемость	Требует частой замены
Безворсовая бумага (спец. авто)	Одноразовая, исключает перенос загрязнений	Может рваться при контакте с острыми кромками
Чистая х/б ветошь	Доступность, многоразовость	Риск оставить ворс, требует стирки после каждого диска

Финишный этап: После обезжиривания немедленно приступайте к грунтованию. Если требуется перерыв (более 10-15 минут), защитите диски от пыли и влаги чистой пленкой или тканью. Повторное загрязнение поверхности сведет усилия на нет.

Грунтовка дисков: выбор типа состава и методы нанесения

Грунтовка обязательна после подготовки поверхности – она улучшает адгезию краски, маскирует мелкие дефекты шлифовки и создает антикоррозийный барьер. Пропуск этого этапа резко снижает долговечность покрытия и повышает риск отслоения краски.

Выбор типа грунта определяется состоянием металла и условиями эксплуатации дисков. Для штампованных изделий, подверженных ударным нагрузкам и температурным перепадам, критична эластичность состава и стойкость к сколам.

Основные типы грунтовок для дисков

Акриловый грунт – универсальный вариант для относительно ровных поверхностей без глубокой коррозии. Быстро сохнет, легко шлифуется.
Эпоксидный грунт – максимальная защита от ржавчины и влаги. Образует плотную пленку, рекомендован для дисков с повреждениями или эксплуатации в агрессивных средах (зимние реагенты, морская вода).
Кислотный (травящий) грунт – применяется при серьезных очагах коррозии. Химически преобразует ржавчину, создавая адгезионный слой. Требует обязательного покрытия сверху акриловым или эпоксидным грунтом.

Технология нанесения:

Очистка – обязательное обезжиривание уайт-спиритом или антисиликоном после шлифовки.
Способ нанесения – аэрозольный баллон или краскопульт (давление 2-3 атм). Распылять в 2-3 тонких слоя с интервалом 10-15 минут.
Расстояние – 20-30 см от поверхности, движения крестообразные без остановок.
Сушка – минимум 24 часа при +20°C перед шлифовкой (для эпоксидных составов – до 36 часов).

Финишная подготовка: После полного высыхания грунт шлифуют мокрым способом наждачной бумагой P400-P500 для устранения шагрени и создания матовой поверхности. Пыль удаляют антистатической салфеткой.

Используйте респиратор и проветриваемое помещение – пары грунтов токсичны. Не допускайте подтеков: излишки состава ухудшают балансировку диска.

Сушка грунта: временные интервалы и температурный режим

После нанесения грунтовочного слоя на подготовленную поверхность диска критически важно соблюсти технологию сушки. Недостаточное время или нарушение температурных параметров приводят к плохой адгезии краски, образованию пузырей и преждевременному отслаинию покрытия.

Точные параметры сушки всегда указываются производителем грунта на упаковке, но существуют общие принципы. Акриловые грунты требуют выдержки при температуре 18-25°C не менее 30 минут перед шлифовкой и 2-4 часов перед нанесением краски. Эпоксидные составы сохнут дольше – от 40 минут до 2 часов при комнатной температуре.

Ключевые факторы сушки

Температурный диапазон: Большинство грунтов полимеризуются при +15°C до +35°C. Нижний порог замедляет процесс, превышение +40°C вызывает "закипание" слоя.
Влажность воздуха: Оптимальный уровень – 45-65%. Высокая влажность провоцирует конденсат, низкая – растрескивание.
Способ сушки: Естественная сушка в чистом помещении предпочтительнее для новичков. Принудительный нагрев строительным феном требует навыков (риск перегрева).

Тип грунта	Минимальное время сушки (18-22°C)	Допустимый нагрев
Акриловый 1K	2-3 часа	до +60°C (феном)
Эпоксидный	4-6 часов	до +80°C (ИК-лампой)
Кислотный	30-40 минут	Только естественная

Не шлифуйте грунт до полного исчезновения липкости (проверьте на незаметном участке).
При использовании инфракрасных ламп держите их на расстоянии 50-70 см от диска.
Избегайте сквозняков и попадания пыли на сырую поверхность.

Важно! Сокращение времени сушки даже на 20% ухудшает защитные свойства грунта. Для ускорения процесса применяйте только рекомендованные производителем активаторы или температурные режимы.

Шпаклевка локальных дефектов: работа с неровностями

После обезжиривания и сушки поверхности диска тщательно осмотрите его на наличие вмятин, глубоких царапин, сколов краски или неровностей металла. Используйте тактильный контроль (проведите пальцем в резиновой перчатке) для выявления микросколов и шероховатостей, которые сложно заметить визуально. Особое внимание уделите стыкам спиц и обода, а также краям вентиляционных отверстий – в этих зонах чаще скапливаются дефекты.

Мелкие царапины глубиной менее 0.5 мм можно заполнить жидкой шпаклевкой-грунтом, нанося ее кистью тонким слоем. Для серьезных повреждений (вмятины, глубокие риски) используйте двухкомпонентную полиэфирную или стекловолоконную автошпаклевку. Смешивайте компоненты строго по инструкции производителя в небольшом количестве пластиковым шпателем на чистой поверхности – материал быстро отвердевает.

Техника нанесения шпаклевки

Работайте малыми порциями на участках площадью 5-10 см². Наносите состав крестообразными движениями с легким усилием, заполняя полости ниже основного уровня поверхности. Для сложных форм используйте гибкие пластиковые или резиновые шпатели. Избегайте:

Толстых слоев (>3 мм за один проход)
Нанесения на острые кромки
Перекрытия заводских балансировочных меток

После первичного схватывания (10-15 минут) приступайте к обработке:

Грубая шлифовка: наждак P80-P120 для удаления излишков
Промежуточное выравнивание: P180-P220 с водным распылением
Финишная доводка: мокрая шкурка P320-P400 круговыми движениями

Тип дефекта	Рекомендуемая шпаклевка	Макс. толщина слоя
Царапины, потертости	Жидкая шпаклевка-грунт	0.3 мм
Сколы, раковины	Стекловолоконная	2 мм
Вмятины	Полиэфирная с армированием	3 мм

Контроль качества: после высыхания и шлифовки поверхность должна быть абсолютно гладкой под ладонью. Проверьте рельеф металлической линейкой – зазор между ней и диском не должен превышать 0.2 мм. При обнаружении раковин или провалов повторите шпаклевание локально.

Затирка шпаклевки: создание гладкой основы

После полного высыхания шпаклевки (срок указан производителем, обычно 2-4 часа) приступают к затирке. Главная цель – устранить все неровности, наплывы и переходы между заплаткой и металлом, создавая максимально гладкую поверхность для последующей покраски. Качественная затирка критически важна: даже мелкие дефекты будут заметны под слоем краски и лака.

Используйте абразивные материалы с постепенно уменьшающейся зернистостью. Начинайте с наждачной бумаги P180-P240 для грубой обработки крупных наплывов и выравнивания основной плоскости. Работайте в респираторе и защитных очках, так как образуется много мелкой токсичной пыли.

Технология и тонкости процесса

Основные этапы затирки:

Грубая обработка: Круговыми движениями с умеренным нажимом пройдитесь по всем заплаткам и прилегающим зонам бумагой P180. Следите, чтобы не протереть шпаклевку до металла.
Средняя шлифовка: Перейдите на бумагу P320-P400. Движения должны быть перекрестными («восьмерка» или крест-накрест) для выявления скрытых дефектов. Постоянно очищайте поверхность от пыли ветошью или сжатым воздухом.
Финишное выравнивание: Используйте бумагу P500-P600. Шлифуйте легкими продольными движениями вдоль линий диска. Особое внимание уделите стыкам и труднодоступным местам (ребрам жесткости, отверстиям под болты).

Ключевые правила:

Шлифуйте только сухую поверхность. Мокрая шлифовка для финишных слоев не рекомендуется новичкам из-за риска переувлажнения основы.
Применяйте шлифовальный брусок или держатель для бумаги – ручная шлифовка ладонью создает неровности.
Регулярно проверяйте плоскость ладонью или на просвет – пальцы чувствуют малейшие перепады.
После каждой ступени шлифовки тщательно обезжиривайте диск уайт-спиритом или антисиликоном.

Стадия затирки	Рекомендуемая зернистость	Тип движений
Первичное выравнивание	P180-P240	Круговые
Устранение рисок	P320-P400	Перекрестные
Финишная подготовка	P500-P600	Продольные

Результат правильной затирки – абсолютно гладкая, матовая поверхность без царапин, бугров и впадин. После обезжиривания диск готов к нанесению грунта.

Маскировка резиновых элементов и ступичных отверстий

Тщательная защита резиновых частей шины и технологических отверстий ступицы – обязательный этап подготовки к покраске. Попадание краски или абразивной пыли на резину ухудшит ее свойства и внешний вид, а забитые отверстия создадут проблемы при последующей установке колеса.

Используйте плотный картон или тонкий пластик, вырезанный по форме диска, для прикрытия лицевой стороны шины. Надежно зафиксируйте его по окружности обода, обеспечивая полное перекрытие протектора и боковины покрышки. Особое внимание уделите зоне возле бортового кольца диска.

Технология защиты отверстий и резины

Для изоляции применяйте следующие материалы и методы:

Ступичные отверстия и резьбовые каналы: Заткните плотно силиконовыми заглушками, резиновыми пробками подходящего диаметра или обернутыми малярным скотчем комками бумаги. Скотч должен выступать за края отверстия, образуя "воротник".
Вентильные отверстия: Извлеките ниппель и вставьте в отверстие зубочистку или спичку, обмотанную скотчем (толщина должна быть чуть больше диаметра отверстия).
Боковая поверхность шины: Проклейте границу между диском и резиной узкой полосой малярного скотча (примерно 1-2 мм на диск). Затем наклейте поверх нее широкую полосу пленки или бумаги, перекрывающую всю боковину и часть протектора.
Протектор: Закройте всю рабочую поверхность шины плотным картоном, заведя его края за борта диска. Скрепите картон по кругу широким малярным скотчем.

Контроль герметичности – ключевой момент. После нанесения материалов проверьте все стыки на отсутствие щелей, особенно в местах прилегания маскировки к металлу. Убедитесь, что заглушки сидят плотно и не выпадут при повороте диска.

Подготовка краски: правила смешивания компонентов

Тщательное смешивание компонентов краски – критически важный этап, напрямую влияющий на адгезию, прочность и внешний вид покрытия. Пренебрежение инструкцией производителя по пропорциям или технологии перемешивания неизбежно приведет к дефектам: пузырям, шагрени, неравномерному глянцу или преждевременному отслаиванию.

Обязательно используйте средства индивидуальной защиты: респиратор с угольным фильтром, нитриловые перчатки и очки. Работайте исключительно в хорошо вентилируемом помещении, вдали от источников открытого огня, так как большинство автомобильных красок и отвердителей токсичны и легковоспламеняемы.

Ключевые этапы смешивания

Изучите инструкцию: Точное соотношение основы (краски), отвердителя и разбавителя указывается производителем на упаковке (например, 4:1:1). Отклонения недопустимы.
Подготовьте емкости: Используйте чистые мерные стаканы с градуировкой. Встряхните каждую банку с компонентом минимум 2-3 минуты перед вскрытием.
Отмерьте компоненты: Строго соблюдая пропорции, налейте в чистую смесительную емкость:
- Основу (базовый цвет или грунт)
- Отвердитель (добавляет твердость)
- Разбавитель (регулирует вязкость, улучшает растекаемость)
Перемешайте состав: Используйте деревянную палочку или чистый металлический миксер для краски. Двигайтесь медленно по спирали от дна к краям 3-5 минут до абсолютной однородности без полос или разводов.
Выдержите "индукцию": Дайте смеси отстояться 10-15 минут после перемешивания (точное время указано в инструкции). Это активирует химические процессы.
Проверьте вязкость: Используйте вискозиметр. Если краска течет слишком медленно или быстро, аккуратно добавьте несколько капель разбавителя и снова перемешайте.

Компонент	Функция	Ошибки при смешивании
Основа (краска)	Цветообразующий слой	Недостаточное взбалтывание → осадок, тусклость
Отвердитель	Сшивает полимеры, создает пленку	Избыток → хрупкость; недостаток → липкость
Разбавитель	Регулирует густоту	Неподходящий тип (например, для акрила вместо 2К) → кратеры

Важно: Готовую смесь используйте в течение 3-6 часов (срок "жизни" указан на упаковке отвердителя). Повторное разбавление "старой" краски недопустимо – это гарантированно испортит покрытие. Все инструменты очищайте растворителем немедленно после работы.

Техника распыления: настройка краскопульта и давление

Правильная настройка краскопульта критична для равномерного покрытия без подтёков. Основные регулировки включают ширину факела, подачу краски и давление воздуха. Неправильные параметры приведут к дефектам: шагрени, "апельсиновой корке" или непрокрасам.

Давление воздуха – ключевой фактор, влияющий на распыл материала. Слишком высокое давление вызывает туман и перерасход краски, а низкое – крупные капли и неровную поверхность. Используйте манометр на краскопульте или редукторе для точного контроля.

Параметры распыления

Оптимальное давление 1.5-3.5 бар (зависит от модели и ЛКМ). Проверьте спецификацию краски и рекомендации производителя краскопульта. Тестируйте настройки на картонке перед работой:

Форма факела: Распылите вертикальную полосу – края должны быть плавными без разрывов
Подача материала: Отрегулируйте винт подачи до появления равномерного "мокрого" следа
Воздушный поток: При недостаточном давлении краска ложится буграми

Техника движений определяет качество покрытия:

Держите сопло перпендикулярно поверхности на расстоянии 15-20 см
Перемещайте руку с постоянной скоростью до полного прохода
Каждый следующий проход перекрывайте предыдущий на 30-50%

Проблема	Причина	Решение
Подтёки	Избыток краски, медленное движение	Уменьшить подачу, ускорить проход
Шагрень	Высокое давление, большое расстояние	Снизить давление, приблизить сопло
Непрокрасы	Низкое давление, густая краска	Повысить давление, добавить растворитель

Для штампованных дисков с глубокими впадинами применяйте технику двойного прохода: первый слой – распыление под углом к рёбрам, второй – стандартное нанесение. Регулярно очищайте сопло и фильтр во избежание неравномерной подачи материала.

Нанесение базового слоя: расстояние до поверхности и углы

Удерживайте баллончик перпендикулярно поверхности диска на расстоянии 20-30 см. Это оптимальная дистанция для равномерного распыления без образования подтёков или "апельсиновой корки". При меньшем расстоянии краска ляжет толстым слоем и начнёт стекать, при большем – частицы будут подсыхать в воздухе, что ухудшит адгезию и создаст шероховатость.

Всегда направляйте сопло строго под углом 90° к обрабатываемому участку. Изменение угла наклона приводит к неравномерному распределению состава: краска концентрируется по центру пятна распыла, а края остаются полупрозрачными. Особенно критично соблюдать угол при работе со спицами и рёбрами жёсткости – поворачивайте диск, а не баллончик.

Технические параметры распыления

Фактор	Некорректное значение	Рекомендуемое значение
Расстояние	< 15 см или > 40 см	20-30 см
Угол наклона	45°-60°	90°
Скорость движения	Резкие рывки	0,5 м/сек (±20%)

Дополнительные рекомендации:

Держите баллончик в движении: начинайте распыление перед подходом к кромке детали и заканчивайте после её прохождения
Наносите 2-3 тонких слоя с интервалом 10-15 минут вместо одного толстого
Контролируйте перекрытие: каждый последующий проход должен захватывать 30-40% предыдущего

Формирование ровного покрытия: важность первого слоя

Первый слой краски служит основой всего покрытия, непосредственно контактируя с подготовленной поверхностью диска. Он определяет качество адгезии, равномерность распределения последующих слоёв и общую долговечность результата. Пренебрежение техникой нанесения на этом этапе гарантированно проявится дефектами финишного покрытия.

Неравномерная толщина, потёки или пропуски в первом слое невозможно полностью скорректировать следующими слоями. Такие ошибки приводят к видимым неровностям, отслоениям краски при эксплуатации, коррозионным очагам. Особенно критично это для штампованных дисков с рельефными поверхностями и труднодоступными зонами.

Технологические принципы первого слоя

Консистенция материала: Краска разбавляется строго по инструкции производителя. Слишком густой состав ляжет буграми, жидкий – образует потёки.
Тонкое нанесение: Слой должен быть минимально необходимым для укрытия поверхности без просветов. Контролируется визуально и по времени высыхания.
Перекрытие зон: Каждый последующий проход распылителя перекрывает предыдущий на 30-50%. Особое внимание – стыкам спиц, рёбрам жёсткости, внутренним полостям.
Дистанция и угол: Распылитель удерживается перпендикулярно поверхности на расстоянии 15-25 см. Сокращение дистанции вызывает подтёки, увеличение – «сухое» напыление с шероховатостью.

Межслойная сушка: временные паузы и контроль качества

Межслойная сушка – критический этап, определяющий финальную прочность покрытия и отсутствие дефектов. Пренебрежение рекомендованными временными интервалами приводит к смешиванию слоев, нарушению адгезии, образованию кратеров, пузырей или морщин на поверхности. Растворители из нижнего слоя, не успевшие улетучиться, "запираются" под следующим нанесением, вызывая внутренние напряжения.

Длительность паузы зависит от типа ЛКМ (акрил, алкид, эпоксидный грунт), его вязкости, толщины нанесенного слоя, температуры и влажности окружающей среды. Производитель всегда указывает оптимальный диапазон "на отлип" (когда поверхность перестает быть липкой) и "на полную межслойную" в технической документации к материалу. Работа в условиях высокой влажности или при температуре ниже +15°C требует увеличения пауз.

Правила контроля и типовые параметры

Методы проверки готовности к следующему слою:

Тест "на отлип": аккуратно прикоснитесь подушечкой пальца к малозаметному участку (например, у вентиляционного отверстия). Если палец не липнет и не оставляет отпечатка – поверхность готова.
Визуальный осмотр: слой должен выглядеть равномерно матовым, без "глянцевых" влажных пятен или маслянистого блеска.
Обоняние: резкий запах растворителя – явный признак неполной сушки.

Ориентировочные временные интервалы (при +20°C, влажность 60%):

Тип материала	Нанесенный слой	Время сушки "на отлип" (мин.)
Акриловый грунт	1 слой	10-20
Базовый цвет (акрил)	1 слой	15-25
Лак акриловый	1 слой	20-40

Важные нюансы:

Не используйте фен для ускорения – неравномерный прогрев провоцирует дефекты.
При нанесении 2-3 тонких слоев вместо одного толстого время сушки между ними сокращается.
Перед финальным слоем лака убедитесь в полном испарении растворителей из базы (выждать 30-60 мин).

Финишное покрытие: нанесение заключительного слоя краски

Тщательно встряхните баллончик с краской в течение 2-3 минут до характерного звука шарика внутри, обеспечивая однородность состава. Держите баллон на расстоянии 20-30 см от поверхности диска, начиная распыление ДО поднесения к детали и заканчивая ПОСЛЕ отвода струи для предотвращения подтёков. Наносите первый финишный слой тонким "туманным" покрытием без попыток полного перекрытия грунта.

Выдержите технологическую паузу 10-15 минут для схватывания слоя перед нанесением последующих. Добавьте 2-3 полноценных слоя с перекрытием предыдущего на 30%, двигая баллон плавными полукруглыми траекториями по периметру диска. Каждый слой должен быть равномерным, но не чрезмерно толстым – признаки глянца проявятся после 2-3 нанесений. Избегайте обработки в условиях пыли, ветра или при влажности выше 70%.

Критические параметры нанесения

Расстояние до поверхности	20-30 см
Время сушки между слоями	10-15 мин
Температурный диапазон	+15°C до +30°C
Оптимальная толщина слоя	0,02-0,03 мм

Типичные ошибки: Превышение расстояния вызывает "песчаную" текстуру, уменьшение дистанции ведёт к подтёкам. Нанесение толстого слоя за один проход провоцирует кратерообразование и длительную сушку. Игнорирование межслойной выдержки снижает адгезию, а роспуск струи на поверхности диска создаёт пятна.

Контролируйте равномерность покрытия под боковым освещением – матовые участки сигнализируют о недостаточной толщине, глянцевые разводы указывают на локальный переизбыток краски. Финишный слой готов к сушке, когда поверхность приобретает равномерный глянец без видимых дефектов.

Лакирование дисков: выбор составов и технология обработки

Финишное лакирование является обязательным этапом покраски штампованных дисков, обеспечивающим защиту нанесённого лакокрасочного покрытия от агрессивных внешних воздействий (реагенты, УФ-излучение, механические повреждения) и придающим поверхности глянцевый или матовый блеск. Качество лака и соблюдение технологии его нанесения напрямую влияют на долговечность результата и сохранение визуальной привлекательности колёс.

Выбор подходящего лака определяется типом использованной краски (база, акрил, эмаль), желаемым визуальным эффектом (высокий глянец, сатиновый эффект, матовость) и условиями эксплуатации дисков. Несовместимость материалов или нарушение этапов обработки приведёт к дефектам: помутнению, отслоению, пониженной стойкости покрытия.

Ключевые этапы лакирования

Технология нанесения лака требует тщательной подготовки и последовательности действий:

Подготовка поверхности: Окрашенный диск должен полностью высохнуть согласно времени, указанному производителем краски. Поверхность очищается от пыли, ворса, возможных потеков с помощью антистатической салфетки или обдува сжатым воздухом (без масла и влаги).
Подготовка лака: Состав тщательно перемешивается в течение нескольких минут. При необходимости (если это указано в инструкции) лак разбавляется рекомендованным производителем растворителем до нужной вязкости. Соблюдение пропорций разбавления критически важно.
Нанесение лака:
- Распыление производится в 2-3 тонких, равномерных, "мокрых" слоя.
- Каждый слой наносится с межслойной выдержкой (обычно 5-15 минут при температуре +20°C), необходимой для испарения растворителя, но до полного высыхания ("на отлип").
- Движения краскопульта должны быть плавными, крестообразными, с перекрытием предыдущего прохода на 30-50%. Диск должен быть надежно зафиксирован и равномерно освещен.
- Расстояние от сопла краскопульта до поверхности диска - 15-20 см.
Сушка: После нанесения финального слоя лак должен высохнуть в условиях, рекомендованных производителем (температура, влажность, время). Окончательная полимеризация (набор прочности) может занимать от нескольких часов до нескольких суток.

Выбор лака

Основные типы лаков и их особенности:

Тип лака	Основа	Основные характеристики	Примечание
1К (Однокомпонентный)	Акрил	Простота применения (не требует отвердителя), доступная цена, глянец. Уступает в стойкости 2К лакам.	Подходит для базовых покрытий и акриловых красок. Чаще используется для ремонта или не самых ответственных работ.
2К (Двухкомпонентный)	Полиуретан, Акрил-Полиуретан	Высокая химическая и механическая стойкость, отличный глянец, долговечность. Требует точного смешивания с отвердителем.	Оптимальный выбор для штампованных дисков. Совместим с большинством красок (особенно с "базой"). Обязательно использовать СИЗ (респиратор, очки)!
Матовый / Сатиновый	Акрил, Полиуретан (1К или 2К)	Дает соответствующий визуальный эффект (матовость, полуматовость). Может быть менее устойчив к загрязнениям, чем глянцевый.	Требует очень чистой среды при нанесении, так как матовая поверхность сильнее подчеркивает дефекты и пыль.

Важные критерии выбора: Обязательная совместимость с краской (проверять по технической документации!), стойкость к химическим реагентам (особенно к тормозной пыли), устойчивость к УФ-излучению (предотвращает пожелтение), термостойкость, эластичность покрытия.

Сушка лакового покрытия: оптимальные условия

Качество и долговечность финишного слоя напрямую зависят от правильности сушки лака. Нарушение рекомендованных условий приводит к дефектам: помутнению, шагрени, потере глянца, снижению твердости и адгезии, что резко сокращает срок службы покрытия.

Ключевые параметры процесса – температура окружающей среды и самого диска, относительная влажность воздуха, время выдержки и отсутствие загрязнений. Строгое соблюдение рекомендаций производителя ЛКМ, указанных на банке или в техническом паспорте, является обязательным.

Факторы успешной сушки:

Температура: Оптимальный диапазон обычно составляет 18-25°C. Сушка при температуре ниже +15°C значительно замедляет полимеризацию, делает покрытие мягким и подверженным повреждениям. Сушка выше +30°C может вызвать слишком быстрое испарение растворителей, образование пузырей, кратеров или "закипание" слоя.
Влажность: Допустимая относительная влажность воздуха – не выше 60-70%. Повышенная влажность (свыше 80%) провоцирует помутнение (блюминг) или побеление лакового слоя из-за конденсации влаги, а также замедляет процесс отверждения.
Время: Минимальное время первичной сушки (до отлипа) – 30-60 минут. Полное отверждение (набор эксплуатационной твердости) занимает от 24 часов до 7 суток (зависит от типа лака, температуры, толщины слоя). Категорически нельзя подвергать диски нагрузкам или мойке до полного отверждения!
Чистота: Помещение должно быть максимально защищено от пыли, насекомых и сквозняков. Оседание частиц на липкую поверхность лака испортит глянец и гладкость. Сквозняк может занести пыль и вызвать преждевременное затягивание поверхности, что приведет к дефектам в толще слоя.
Равномерность: Обеспечьте равномерный прогрев всей поверхности диска. Локальные перегревы опасны.

Методы сушки:

Метод	Описание	Особенности/Риски
Естественная (воздушная)	Сушка в чистом, теплом, непыльном помещении без принудительного обдува.	Наиболее безопасный метод, но самый длительный. Требует идеальных условий по температуре и влажности.
Принудительная (ИК-лампы, тепловые пушки)	Использование источников тепла для ускорения процесса.	ИК-лампы: Нагревают непосредственно объект, а не воздух. Эффективны. Критически важно: Соблюдать дистанцию (не менее 50-70 см для бытовых ламп). Непрерывно вращать диск для равномерного прогрева. Контролировать температуру поверхности диска пирометром (не выше +60-70°C для большинства лаков). Избегать перегрева – вызывает пузыри, отслоения. Тепловые пушки: Греют воздух. Высокий риск поднятия пыли, неравномерного нагрева, перегрева поверхности. Не рекомендуется для финишного лака.

Важно: Свежее лаковое покрытие очень уязвимо к механическим воздействиям, химикатам и влаге в первые часы и дни сушки. Обеспечьте дискам абсолютный покой в чистом месте на весь период полимеризации, указанный производителем.

Удаление маскировочных материалов: аккуратность при демонтаже

Демонтаж защитной ленты и укрывочных материалов требует особой осторожности, так как свежее покрытие еще не достигло максимальной прочности. Любое резкое движение или неаккуратность могут спровоцировать отслоение краски вместе с маскировкой, что сведет на нет все предыдущие усилия.

Начинайте процесс только после подтверждения "отлипа" краски – когда поверхность перестает быть липкой на легкое касание, но до полного затвердевания слоя. Отклеивайте ленту медленно под углом 45° к поверхности, ведя руку вдоль линии снятия. Не допускайте рывков или перпендикулярного отрыва.

Ключевые правила и методы

Техника снятия:
- Используйте канцелярский нож для аккуратного подрезания стыков и нахлестов
- Прилипшие фрагменты бумаги смачивайте водой из пульверизатора
- Сложные участки (эмблемы, вентиляционные прорези) обрабатывайте пинцетом
Контроль качества:
- Осмотрите кромки после демонтажа – заусенцы обработайте мелкой шкуркой (P800)
- Мелкие дефекты сразу подкрасьте аэрографом или кистью
- Не трите поверхность тканью до полной полимеризации (24-48 часов)

Критические ошибки:

Снятие маскировки при высокой влажности – провоцирует "молочность" лака
Использование фена для ускорения – вызывает пузырение слоев
Хранение дисков на ребре до полного высыхания – ведет к подтекам

Контроль качества: выявление дефектов окрашивания

После полного высыхания лакокрасочного покрытия проводится тщательный визуальный осмотр диска при ярком освещении. Каждую секцию проверяют под разными углами, уделяя особое внимание стыкам спиц, кромкам вентиляционных отверстий и зонам возле крепежных элементов. Обязательно исследуют как лицевую, так и тыльную стороны диска.

Дефекты проявляются в виде локальных нарушений структуры покрытия или отклонений от равномерности цвета. Для выявления скрытых проблем используют тактильный контроль: легкое проведение подушечкой пальца по поверхности помогает обнаружить незаметные глазу шероховатости и наплывы.

Типичные дефекты и их причины

Кратеры (воронки): посторонние частицы в ЛКМ или на поверхности перед окрашиванием
Шероховатость ("апельсиновая корка"): слишком густой состав, неправильное расстояние распыления
Подтеки: избыточное нанесение слоя, высокая скорость сушки
Пыльные включения: загрязнение воздуха в рабочей зоне
Мазки кисти: неравномерное распределение при ручном ретушировании

Обнаруженные дефекты классифицируют по критичности. К недопустимым относят отслоения покрытия, участки с отсутствием адгезии, глубокие царапины. Условно допустимые дефекты (единичные пылинки, микронеровности) устраняют локальной полировкой после полной полимеризации.

Дефект	Метод устранения	Инструменты
Подтеки	Шлифовка мокрым способом	Абразив P1500-2000, вода
Пыльные включения	Абразивная полировка	Полировочная паста, войлочный круг
Мелкие царапины	Нанесение дополнительного слоя лака	Аэрозольный лак, малярный скотч

При выявлении критических дефектов на финальном этапе покрытие полностью удаляют с проблемного участка. Повторяют этапы обезжиривания, грунтования и окраски с соблюдением временных интервалов между нанесением слоев. Обязательно контролируют температуру воздуха и влажность в помещении при проведении корректирующих работ.

Полировка дисков: придание глянца и устранение огрехов

После полного отверждения краски приступают к финальной полировке поверхности. Эта операция устраняет микронеровности, придает глубокий блеск и маскирует незначительные дефекты напыления (пылинки, шагрень). Используют специальные полировальные пасты разной абразивности, начиная с более грубых составов для выравнивания и заканчивая финишными для зеркального эффекта.

Работу ведут поэтапно, контролируя нагрев поверхности. Перегрев приводит к отслаиванию ЛКП или деформации диска. Обязательно применяют средства индивидуальной защиты: респиратор, очки, перчатки. Полирующие движения должны быть равномерными, без сильного давления, с постоянным перемещением инструмента.

Технология полировки

Процедура включает три ключевых этапа:

Подготовка поверхности: очистка диска от пыли обезжиривателем. Проверка отсутствия липких участков.
Грубая полировка (при необходимости):
- Нанесение абразивной пасты (например, P800-P2000) на войлочный круг.
- Обработка на малых оборотах полировальной машины проблемных зон: потеков, наплывов, зернистости.
Финишная полировка:
- На мягкую круговую насадку наносят глянцевую пасту (P3000 и выше).
- Обработка всей поверхности крестообразными движениями со скоростью 1000-1500 об/мин.
- Удаление остатков пасты чистой микрофиброй после каждого этапа.

Важно: перед переходом к финишному этапу диск тщательно очищают – остатки грубой пасты оставляют царапины. Для сложных рельефов (ребра, стыки спиц) применяют ручную полировку с использованием небольших мягких насадок на дрель.

Проблема	Способ устранения	Инструмент/материал
Мелкие царапины	Шлифовка пастой P1500-P2000	Войлочный круг, полировальная машинка
Матовые пятна	Локальная обработка финишной пастой	Микрофибра, ручная губка
Остатки полировальной пасты	Очистка обезжиривателем	Безворсовая салфетка, уайт-спирит

После полировки рекомендуется нанесение жидкого воска или керамического покрытия для защиты глянца. Избегайте мойки дисков агрессивными шампунями первые 2-3 недели – ЛКП достигает максимальной твердости постепенно.

Нанесение защитного воска: финальная консервация поверхности

Защитный воск создает невидимый барьер против коррозии, дорожной соли, грязи и УФ-лучей, значительно продлевая срок службы лакокрасочного слоя. Наносите его только после полной полимеризации краски и лака – обычно через 24-48 часов в сухом чистом помещении.

Тонкий слой воска равномерно распределяют по всей поверхности диска, включая труднодоступные места, после чего полируют микрофиброй. Обновляйте покрытие каждые 2-3 месяца для поддержания гидрофобных свойств и защиты от агрессивных сред.

Техника нанесения и рекомендации

Подготовка поверхности
Тщательно обезжирьте диск уайт-спиритом. Убедитесь в отсутствии пыли.
Выбор материала
Используйте специализированный автомобильный воск (жидкий Autoglym HD, пастообразный Collinite 845).
Нанесение
Нанесите минимальное количество воска губкой/аппликатором круговыми движениями. Контролируйте равномерность слоя.
Сушка
Выдержите 7-15 минут до появления матовой пленки (точное время указано производителем).
Полировка
Отполируйте поверхность чистой микрофиброй без нажима до зеркального блеска.

Критические нюансы:

Избегайте попадания состава на тормозные диски
Работайте при +10...+25°C – холод снижает адгезию
Для штампованных дисков предпочтительны воски с антикоррозийными присадками

Периодичность обновления	Условия эксплуатации
Каждые 60 дней	Зимний сезон / регионы с реагентами
Каждые 90 дней	Летний сезон / умеренный климат
После химчистки	Любые агрессивные моющие средства

Монтаж шин на окрашенные диски: меры предосторожности

Окрашенные штампованные диски требуют особой осторожности при монтаже резины, так как свежее лакокрасочное покрытие уязвимо к механическим повреждениям и контакту с химическими веществами. Неправильные действия могут привести к сколам, царапинам или отслоению краски в зоне посадочных полок и бортов, что впоследствии спровоцирует коррозию и нарушит герметичность колеса.

Минимальный срок полной полимеризации краски перед установкой шин составляет 5-7 дней, но лучше выждать 2 недели, особенно при использовании 2К-эмалей или низкотемпературной сушке. Несоблюдение этого периода резко увеличивает риск повреждения слоя при монтажных работах.

Ключевые правила при установке

При передаче дисков в шиномонтаж обязательно предупредите мастеров о недавней покраске. Это влияет на выбор инструментов и методик работы.

Защита посадочных поверхностей:
- Используйте специальные монтажные пасты на водной основе (избегайте нефтесодержащих составов!)
- Наклейте мягкую защитную ленту по бортам диска перед контактом с монтажной лопаткой
Корректировка давления:
- Первичная накачка шины производится на 50-60% от номинального давления
- Плавное увеличение до рабочего значения только после полного прилегания бортов

Инструмент	Риск для ЛКП	Альтернатива
Металлические монтажные лопатки	Высокий (царапины)	Пластиковые лопатки с закругленными краями
Аэрозольные смазки на основе нефти	Средний (разрушение краски)	Водорастворимые смазки (например, мыльный раствор)
Ударный гайковерт	Высокий (сколы на ступице)	Динамический ключ с ограничителем момента

После монтажа немедленно удалите остатки монтажной пасты с поверхности диска мягкой ветошью, смоченной в мыльной воде. Агрессивные растворители (уайт-спирит, бензин) использовать категорически запрещено – они разрушают лакокрасочный слой.

Установка новых балансировочных грузиков: правила размещения

Балансировка колеса после покраски обязательна, так как лакокрасочный слой изменяет массу диска. Новые грузики устраняют дисбаланс, предотвращая вибрации руля, ускоренный износ шин и подвески. Используйте только грузики, совместимые с вашим типом дисков и не повреждающие свежее покрытие.

Современные балансировочные грузики делятся на два типа: набивные (фиксируются на кромку обода) и клеящиеся (устанавливаются на внутреннюю плоскость диска). Для штампованных дисков предпочтительны набивные цинковые или стальные грузы, так как их монтаж не требует контакта клея с окрашенной поверхностью.

Технология установки и ключевые требования

Процедура выполняется на балансировочном станке после монтажа шины. Следуйте базовым правилам:

Точное позиционирование – устанавливайте грузы строго в точки, указанные станком. Сдвиг даже на 5 мм снижает эффективность балансировки.
Очистка зоны крепления – удалите остатки старых грузов, грязь и коррозию с обода. Для клеящихся типов обезжирьте поверхность спиртом.
Равномерное распределение – разделяйте общую массу на несколько грузов, размещая их на противоположных сторонах диска. Избегайте скопления в одном секторе.
Контроль фиксации – набивные грузики должны плотно защелкнуться без зазоров, клеящиеся – прижиматься всей поверхностью без пузырей воздуха.

После установки выполните повторную балансировку для проверки результата. Допустимый остаточный дисбаланс для легковых авто – не более 5 г на сторону колеса. Если станок показывает ошибку, перепроверьте посадку шины и чистоту посадочных поверхностей.

Тип грузика	Рекомендации для штампованных дисков	Макс. масса на 1 позицию
Набивной (скоба)	Крепится на внешнюю/внутреннюю кромку. Не царапает краску при правильном монтаже	60 г
Клеящийся	Допустим только на скрытую внутреннюю часть. Требует идеально гладкой поверхности	50 г

Важно: Не комбинируйте старые и новые грузики. Полностью удаляйте остатки предыдущих балансировочных элементов перед установкой. Использование грузов с разной степенью износа приведет к быстрой разбалансировке.

Особенности первой эксплуатации окрашенных дисков

Первые 200-300 км пробега после покраски критичны для формирования устойчивого лакокрасочного слоя. В этот период покрытие остается уязвимым к механическим повреждениям из-за продолжающейся полимеризации материалов.

Необходимо исключить контакт с агрессивными реагентами (противогололедные составы, кислотные моющие средства) и минимизировать езду по гравийным дорогам. Давление в шинах должно строго соответствовать норме производителя для предотвращения деформации покрытия.

Ключевые ограничения и рекомендации

Запрет на мойку: Не допускайте очистки дисков первые 7-10 дней. Вода и химикаты нарушают процесс отвердения краски.
Щадящий режим движения: Избегайте резких торможений, бордюров и ям – ударные нагрузки провоцируют сколы.
Температурный контроль: Не эксплуатируйте авто при экстремальных температурах (ниже -15°C или выше +35°C) первые 2 недели.
Проверка крепежей: Через 100 км пробега подтяните болты колес – вибрации могут ослабить соединения.

Период эксплуатации	Допустимые воздействия	Строгие ограничения
1-3 дня	Парковка в вентилируемом гараже	Вращение колес, перепады влажности
4-14 дней	Поездки по чистому асфальту	Мойка, длительные пробеги, скоростная езда
15-30 дней	Аккуратная ручная мойка без химии	Механическая чистка щетками, автошампуни

При появлении мелких пузырей или матовых пятен на поверхности немедленно прекратите эксплуатацию – это признаки нарушения адгезии. Полная стабилизация покрытия наступает через 4-6 недель, после чего допустимы стандартные режимы использования.

Частота мойки: уход за окрашенной поверхностью

Регулярная мойка окрашенных штампованных дисков критически важна для сохранения целостности ЛКП. Загрязнения (дорожная грязь, реагенты, пыль от тормозных колодок) содержат агрессивные компоненты, способные проникать в микротрещины покрытия. При несвоевременном удалении это провоцирует окисление металла и отслоение краски.

Интервал очистки определяется условиями эксплуатации: в зимний период при активном использовании реагентов или летом на пыльных грунтовых дорогах мойка требуется чаще. На частоту также влияют климатические особенности региона, тип покрышек (липкая резина сильнее притягивает пыль) и стиль вождения.

Оптимальные интервалы и правила

Условия эксплуатации	Рекомендуемая частота	Особые указания
Зима (дороги с реагентами)	Каждые 3-5 дней	Обязательно удалять солевые отложения
Лето (асфальт, умеренная запыленность)	1 раз в 7-10 дней	Контроль скопления битумных пятен
Бездорожье/грунтовые дороги	После каждой поездки	Уделять внимание внутренней поверхности диска
Длительный простой автомобиля	1 раз в 14 дней	Предотвращение "прикипания" грязи

Технология безопасной мойки:

Используйте специализированные автошампуни (pH-нейтральные), бытовая химия разрушает защитный слой лака
Мойку производите отдельной мягкой губкой или щёткой с длинным ворсом – избегайте контакта с абразивами
Тщательно промывайте труднодоступные места: вентиляционные отверстия и ступичную область
Обязательно просушивайте диски микрофиброй перед выездом для исключения водяных разводов

После сезонной интенсивной эксплуатации (особенно зимой) применяйте воск-антиадгезив для дисков: он создаёт барьерный слой, снижающий налипание грязи и упрощающий последующие очистки.

Типичные ошибки и способы их предотвращения

Неправильная подготовка поверхности – самая распространённая ошибка. Остатки грязи, коррозии или старой краски под покрытием приводят к пузырям и отслоению материала. Игнорирование этого этапа гарантирует недолговечность результата.

Нарушение технологии нанесения материалов также критично. Сюда входят: спешка между этапами, пренебрежение рекомендованными условиями (температура, влажность), неправильный подбор совместимых составов. Эти факторы напрямую влияют на адгезию и внешний вид покрытия.

Неполное обезжиривание
Предотвращение: Используйте специализированные обезжириватели (уайт-спирит, антисиликон) вместо воды. Наносите состав чистыми салфетками без ворса, меняя их после каждой зоны.
Недостаточная шлифовка
Предотвращение: Обрабатывайте всю поверхность абразивом P320-P400. Обязательно снимайте глянец в труднодоступных местах (рёбра, изгибы) мелкой наждачной бумагой или абразивной губкой.
Нанесение краски на влажную поверхность
Предотвращение: После мойки и обезжиривания сушите диск феном 15-20 минут. Контролируйте отсутствие конденсата, особенно при работе в гараже или на улице.
Пренебрежение промежуточной сушкой
Предотвращение: Соблюдайте время высыхания грунта перед покраской (указано на упаковке). Проверяйте «на отлип» – если материал не тянется за пальцем, можно наносить следующий слой.
Нанесение толстых слоёв
Предотвращение: Держите баллон на расстоянии 25-30 см от диска. Наносите 2-3 тонких слоя с интервалом 10-15 минут вместо одного густого покрытия.
Работа в неподходящих условиях
Предотвращение: Красьте при температуре +15°C до +30°C и влажности ниже 70%. Избегайте сквозняков, пыли и прямого солнца – используйте закрытое помещение.

Список источников

При подготовке материалов использовались открытые специализированные ресурсы по автомобильному тюнингу и ремонту. Основное внимание уделялось практическим руководствам и экспертным рекомендациям.

Следующие источники предоставили детальную информацию о технологиях, материалах и нюансах самостоятельной покраски штампованных дисков.

Автомобильные форумы (Drive2, Drom.ru) – отчеты пользователей о покраске дисков с фотоэтапами
YouTube-каналы по авторемонту – видеоинструкции по подготовке поверхности и нанесению покрытий
Технические блоги производителей ЛКМ (Mobihel, Novol) – рекомендации по подбору грунтовок и красок
Специализированные СМИ (За рулём, Авторевю) – аналитические статьи о методах окраски
Порталы по кузовному ремонту (например, SmotriAvto) – гайды по выбору оборудования и устранению дефектов
Инструкции к окрасочным системам – требования к температурным режимам и сушке
