Как поменять топливный фильтр ВАЗ-2114 самому

Статья обновлена: 18.08.2025

Своевременная замена топливного фильтра – критически важная процедура для стабильной работы двигателя ВАЗ-2114.

Загрязненный фильтр вызывает перебои в подаче топлива, снижение мощности и повышенный износ топливной системы.

Самостоятельная замена не требует специальных навыков или дорогостоящего оборудования.

Четкое следование инструкции позволит выполнить работу быстро и избежать распространенных ошибок.

Подготовка инструментов и расходных материалов

Перед началом работ соберите всё необходимое для замены топливного фильтра. Отсутствие нужного инструмента прервёт процесс и создаст риски повреждения деталей.

Убедитесь в наличии свободного доступа к днищу автомобиля – используйте смотровую яму, эстакаду или подъёмник. Работайте в проветриваемом помещении без источников открытого огня.

Инструменты:

Набор рожковых ключей (обязательно 10, 17 и 19 мм)
Торцевая головка на 10 мм с трещоткой или воротком
Плоская отвёртка для демонтажа хомутов
Плоскогубцы
Защитные очки и резиновые перчатки

Расходные материалы:

Новый топливный фильтр (оригинальный ВАЗ 2114 или аналог Bosch 0 450 905 065)
Пластиковые хомуты 8-12 мм (2 шт) для замены изношенных креплений
Чистая ветошь для сбора бензина
Емкость для слива остатков топлива (0.5 л)

Соблюдение мер пожарной безопасности

Работа с топливной системой требует повышенного внимания из-за высокой горючести бензина. Пары топлива легко воспламеняются от малейшей искры или открытого огня, что создает прямую угрозу возгорания и взрыва.

Строгое выполнение правил безопасности исключает риски травм и повреждения автомобиля. Основные опасности возникают при сливе остатков горючего и демонтаже/монтаже фильтрующих элементов, где возможны утечки и контакт топлива с нагретыми поверхностями.

Ключевые требования

Запрет источников огня: Не курите в радиусе 10 метров от рабочей зоны. Уберите зажигалки, газовые горелки и другие воспламеняющие предметы.
Вентиляция помещения: Откройте ворота гаража или работайте на улице. Пары бензина тяжелее воздуха и скапливаются у пола – принудительное проветривание обязательно.
Защита электрики: Отсоедините минусовую клемму аккумулятора перед началом работ для исключения искрения.

Дополнительные меры предосторожности

Контейнер для топлива: Используйте металлическую емкость с герметичной крышкой для сбора вытекающего бензина, пластик может накапливать статическое электричество.
Тряпки и сорбент: Держите под рукой ветошь и специальный абсорбент (песок, опилки) для мгновенного удаления пролитого топлива.
Защита кожи: Наденьте резиновые перчатки – бензин вызывает раздражение и повышает риск химических ожогов при возгорании.

Опасный фактор	Последствия	Способ нейтрализации
Искра при отсоединении клемм АКБ	Воспламенение паров в подкапотном пространстве	Отключать аккумулятор первым этапом работ
Статическое электричество	Разряд при контакте с топливом	Заземлить кузов авто, использовать антистатические браслеты
Нагрев выхлопной системы	Термическое воспламенение пролитого топлива	Работать на остывшем двигателе (температура ниже 50°C)

После завершения работ убедитесь в отсутствии запаха бензина в подкапотном пространстве и под днищем автомобиля перед подключением АКБ и запуском двигателя. Храните использованные фильтры в металлическом контейнере с крышкой до утилизации.

Снижение давления в топливной рампе

Перед отсоединением топливных трубок от старого фильтра критически важно сбросить избыточное давление в системе питания. Работа под давлением приведет к мощному выбросу бензина, что опасно для здоровья и создает угрозу пожара. Давление в рампе ВАЗ-2114 после остановки двигателя сохраняется длительное время.

Существует несколько безопасных способов снизить давление до приемлемого уровня. Выберите наиболее удобный и надежный для вас метод, соблюдая осторожность. Всегда работайте на холодном двигателе в хорошо проветриваемом помещении.

Основные методы сброса давления

1. Через реле бензонасоса (наиболее безопасный):

Найдите монтажный блок предохранителей и реле в салоне автомобиля (обычно под панелью со стороны водителя).
Снимите крышку блока, найдите реле бензонасоса (часто обозначено как "ТН" или "Топливный насос", см. схему на крышке блока).
Аккуратно извлеките реле из посадочного гнезда.
Заведите двигатель и дайте ему поработать до полной остановки (давление в рампе упадет).
Повторите попытку запуска двигателя 2-3 раза на 2-3 секунды стартером для полного сброса остаточного давления.
Выключите зажигание. Теперь можно приступать к работе.

2. Через штуцер контроля давления на топливной рампе:

Найдите топливную рампу двигателя (металлическая трубка с форсунками).
Найдите пластиковый защитный колпачок на штуцере (обычно черного или синего цвета).
Снимите колпачок со штуцера.
Подготовьте чистую ветошь или небольшую емкость для сбора бензина.
Наденьте ветошь на штуцер и аккуратно нажмите отверткой или ключом на золотник внутри штуцера (аналогично золотнику на колесе).
Удерживайте золотник, пока шипение не прекратится и бензин не перестанет выходить.
Уберите ветошь и убедитесь, что давление сброшено.

3. Метод "на тряпку" (менее предпочтителен, но возможен):

Ослабьте гайку крепления топливной трубки к старому фильтру на 1-2 оборота ключом.
Оберните место соединения толстым слоем чистой ветоши.
Медленно и аккуратно продолжайте откручивать гайку, позволяя давлению стравливаться через резьбу в ветошь.
После прекращения шипения и вытекания бензина полностью отсоедините трубку.

Важные замечания:

Даже после сброса давления в трубках и фильтре останется некоторое количество бензина. Будьте готовы к его утечке при отсоединении трубок - подставьте емкость или ветошь.
Избегайте попадания бензина на кожу, в глаза и на горячие детали двигателя.
После замены фильтра давление в системе восстановится автоматически при включении зажигания (сработает бензонасос).
При первом запуске двигатель может схватывать дольше обычного - это нормально, пока система заполняется топливом.

Освобождение топливного модуля от креплений

После снятия заднего сиденья и получения доступа к технологическому люку в полу салона, следующим критическим этапом является демонтаж самого топливного модуля. Этот модуль объединяет топливный насос, датчик уровня топлива и сетчатый фильтр грубой очистки, установлен внутри топливного бака и надежно зафиксирован.

Перед началом любых манипуляций с топливными магистралями и электрическими соединениями убедитесь в отсутствии остаточного давления в системе. Для этого после снятия предохранителя топливного насоса (F3, 15А) и запуска двигателя дайте ему поработать до полной остановки, затем проверните стартером еще 2-3 секунды.

Последовательность отсоединения элементов

Теперь можно приступать к освобождению модуля:

Снятие защитного кожуха (при наличии): Некоторые модели могут иметь пластиковый защитный кожух над разъемами и шлангами. Аккуратно отщелкните фиксаторы или открутите крепежные винты (если есть) и снимите кожух.
Отсоединение электрических разъемов:
- Найдите два основных электрических разъема: большой разъем питания топливного насоса и меньший разъем датчика уровня топлива.
- На каждом разъеме имеется пластиковый фиксатор (обычно язычок или защелка). Аккуратно отожмите фиксатор пальцами или тонкой отверткой с плоским шлицем.
- Плавно, без резких движений и усилий, потяните за корпус разъема, отсоединяя его от модуля. Не тяните за провода!

Отсоединение топливных шлангов:

К топливному модулю подходят два шланга системы питания:

Шланг	Назначение	Особенности отсоединения
Подающий (Топливо к двигателю)	Толще в диаметре	Часто помечен красным кольцом или надписью "OUT"
Возвратный (Обратка из рампы)	Тоньше в диаметре	Часто помечен синим кольцом или надписью "IN"

Для обоих шлангов: Используются быстросъемные соединения (фирменные фиксаторы).

Сожмите пальцами пластмассовые усики (фиксаторы) на корпусе штуцера модуля по бокам. Иногда требуется нажать на специальные "ушки".
Удерживая фиксаторы сжатыми, потяните шланг вдоль оси штуцера, чтобы отсоединить его.
Будьте готовы к небольшому подтеканию остатков топлива из шлангов и штуцеров. Имейте под рукой ветошь.

Ослабление крепежного кольца (прижимного хомута):
Модуль плотно прижат к горловине бака большим металлическим крепежным кольцом (прижимным хомутом).
- Кольцо фиксируется одной или несколькими гайками (чаще всего одной большой гайкой "под пальцы" или под ключ).
- Используя подходящий инструмент (ключ на 10, 7 или специальную головку, иногда достаточно пальцев), медленно и осторожно открутите гайку(и) против часовой стрелки.
- Снимите гайку(и) и отложите в сторону.
- Снимите само крепежное кольцо. Оно может быть тугим из-за уплотнителя. Подденьте его аккуратно отверткой, если необходимо.

Теперь топливный модуль свободен от всех креплений и соединений и готов к извлечению из топливного бака. Перед подъемом модуля аккуратно очистите область вокруг горловины бака от возможной грязи, чтобы она не попала внутрь при извлечении.

Отсоединение топливных шланг от модуля

Перед отсоединением шланг обязательно сбросьте давление в топливной системе. Для этого при работающем двигателе извлеките реле бензонасоса (расположено в монтажном блоке под капотом) и дождитесь самостоятельной остановки мотора. После остановки проверните стартер на 2-3 секунды для полного сброса остаточного давления.

На модуле топливного фильтра закреплены два шланга: подающий (от бензонасоса) и обратный (к топливной рампе). Они фиксируются пластиковыми быстросъемными фиксаторами типа "quick release". Подготовьте ветошь или небольшую емкость – при отсоединении возможно подтекание остатков топлива.

Порядок действий:

Подающий шланг (толще, обычно помечен "OUT"):
- Пальцами сожмите боковые усики фиксатора до характерного щелчка
- Удерживая фиксатор в сжатом положении, потяните шланг вдоль патрубка
Обратный шланг (тоньше, помечен "IN"):
- Повторите операцию сжатия фиксатора и снятия
- При затруднении слегка покачайте шланг из стороны в сторону

Важно: Не прикладывайте чрезмерное усилие – это может сломать фиксаторы. Если шланги "прикипели", смочите соединения WD-40 и выждите 5-7 минут перед повторной попыткой. Заглушите открытые патрубки модуля чистой ветошью для предотвращения попадания грязи.

Извлечение топливного насоса из бака

Отсоедините минусовую клемму аккумулятора для предотвращения случайного искрообразования. Снимите заднее сиденье, открутив фиксирующие болты или отстегнув крепления в зависимости от комплектации автомобиля. Обнаружьте под сиденьем технологический люк, закрытый круглой пластиковой заглушкой.

Аккуратно подденьте отверткой или пластиковым инструментом края заглушки и снимите ее, открыв доступ к топливному модулю. Ослабьте хомуты и отсоедините топливные шланги, предварительно подготовив тряпку для впитывания возможных протечек бензина. Запомните или сфотографируйте схему подключения проводов к разъему бензонасоса.

Демонтаж модуля

Отожмите пластиковые фиксаторы разъема электропитания и отсоедините колодку проводов. Ключом на 7 мм открутите восемь гаек, равномерно распределенных по периметру прижимного кольца. Слегка постучите резиновым молотком по кольцу для снятия напряжения, после чего извлеките его вместе с уплотнительной прокладкой.

Важные этапы:

Аккуратно вытащите топливный модуль в сборе, держа его строго вертикально
Контролируйте уровень бензина в баке – при заполненности более ½ рекомендуется откачать топливо
Избегайте перегибов поплавка датчика уровня топлива при извлечении

Проведите визуальный осмотр сетки-фильтра грубой очистки на корпусе насоса. При сильном загрязнении или повреждении сетки выполните ее очистку или замену перед установкой модуля обратно. Храните извлеченный узел только в чистой емкости во избежание попадания мусора в топливную магистраль.

Фиксация положения поплавка указателя уровня топлива

Перед снятием топливного модуля из бака критически важно зафиксировать исходное положение поплавка относительно корпуса. При замене фильтра демонтаж поплавкового механизма неизбежен, и без точной метки восстановить корректное положение после сборки невозможно.

Возьмите маркер или шило, чтобы нанести четкую отметку на пластиковом рычаге поплавка в месте его контакта с корпусом датчика. Альтернативно сфотографируйте узел с нескольких ракурсов, акцентируя угол наклона рычага и его ориентацию относительно крепежных элементов.

Последовательность действий при разметке

Обесточьте автомобиль, сняв клемму с АКБ
Извлеките топливный модуль через технологическое отверстие под задним сиденьем
Очистите зону крепления рычага поплавка от грясти
Наклейте малярную ленту на неподвижную часть корпуса возле оси вращения рычага
Проведите сплошную линию через:
- Центральную ось крепления рычага
- Плечо поплавка
- Неподвижную часть датчика

Важные нюансы: Не используйте царапины вместо маркировки – они могут спровоцировать поломку хрупкого пластика. При отсутствии маркера допускается применение корректирующей жидкости или цветного скотча, но исключительно на нерабочих поверхностях.

Ошибка	Последствие
Сдвиг метки на 2-3 мм	Погрешность показаний ¼ бака
Неправильный угол наклона	Ложное срабатывание лампы резерва
Отсутствие фиксации	Полная неработоспособность указателя

После замены фильтра совместите метки до щелчка фиксатора. Проверьте ход рычага вручную – он должен перемещаться от упора до упора без заеданий. Перед установкой модуля в бак подключите разъем датчика и включите зажигание для контроля положения стрелки указателя.

Снятие старых хомутов с топливных патрубков

Ослабьте затяжку крепежных винтов на обоих хомутах, удерживающих топливные шланги на входном и выходном патрубках фильтра. Используйте подходящую отвертку (обычно крестообразную РН2) или шестигранный ключ, в зависимости от типа хомутов. Проворачивайте винты против часовой стрелки до ощутимого ослабления, но не выкручивайте полностью.

Сдвиньте металлические или пластиковые хомуты вдоль шлангов на 3-5 см от фланцев фильтра, освобождая зону соединения. Если хомуты "прикипели", аккуратно обработайте резьбу винтов проникающей смазкой (WD-40 или аналогом) и выждите 5 минут. Не применяйте чрезмерное усилие во избежание срыва резьбы или деформации патрубков.

Критические моменты при демонтаже

Контроль положения шлангов: Фиксируйте шланги рукой при ослаблении хомутов – резкий срыв может привести к разбрызгиванию остатков топлива.
Тип хомута:
- Винтовые (червячные): Ослабляйте до свободного хода ленты.
- Пружинные (самозатягивающиеся): Сожмите "ушки" пассатижами для ослабления.

Проблема	Решение
Заклинивший винт	Обработать смазкой, аккуратно постучать по отвертке, использовать TORX-биту вместо поврежденного креста
Поврежденная резьба	Закусить ленту хомута пассатижами и разжать, заменить хомут новым

После смещения хомутов проверьте состояние резиновых уплотнителей на патрубках – при наличии трещин или затвердевания замените.
Протрите зоны соединений ветошью для удаления грязи, предотвращая ее попадание в топливную магистраль.

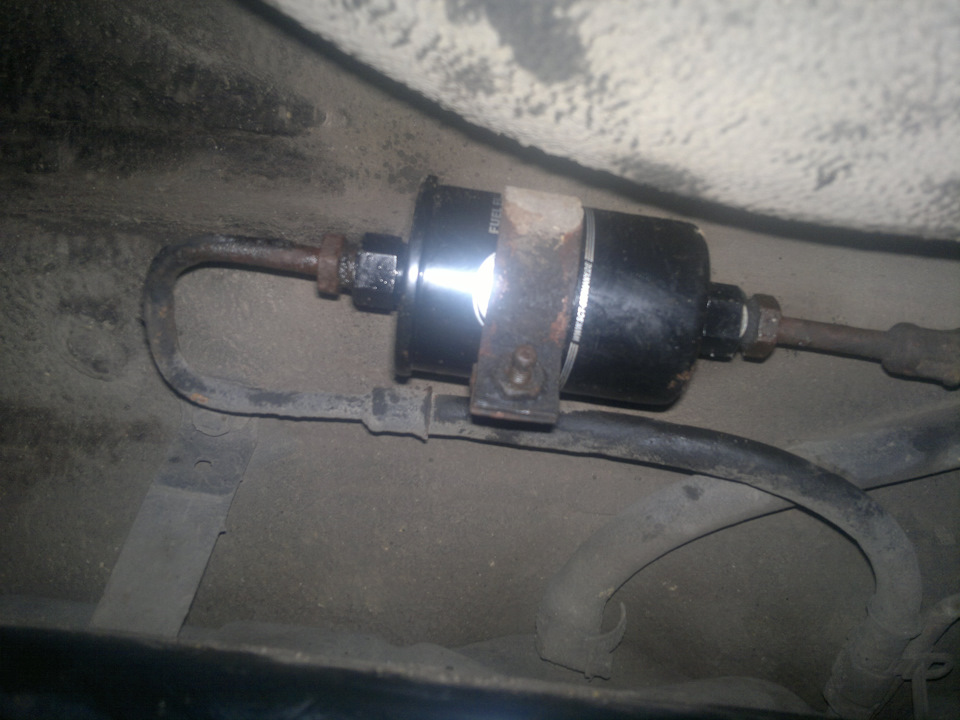

Демонтаж отработавшего топливного фильтра

Убедитесь в отсутствии давления в топливной системе: снимите предохранитель топливного насоса (F3, 15А), запустите двигатель и дождитесь его самостоятельной остановки. Повторите попытку запуска 2-3 раза для полного сброса остаточного давления. Подготовьте ветошь для впитывания пролитого топлива – при отсоединении шлангов неизбежно вытечет небольшое количество горючего.

Отогните защитный резиновый чехол с топливного фильтра, затем ослабьте металлические хомуты крепления шлангов при помощи крестовой отвертки или торцевого ключа на 7 мм. Сдвиньте хомуты по шлангам в сторону от патрубков фильтра, чтобы освободить соединения. Не допускайте повреждения шлангов – прикипевшие хомуты обработайте WD-40.

Порядок отсоединения топливных магистралей

Пальцами сожмите фиксаторы быстросъемных пластиковых колодок на входном и выходном штуцерах фильтра
Потяните колодки вдоль оси штуцера до характерного щелчка (освобождение фиксатора)
Аккуратно снимите топливные шланги со штуцеров, придерживая фильтр
Осмотрите уплотнительные кольца на штуцерах – при наличии трещин или деформаций замените их

Важно: запомните направление стрелки на корпусе фильтра – она указывает движение топлива от бака к двигателю. При демонтаже старого фильтра сразу подготовьте ветошь для сбора капель топлива с патрубков. Фильтр крепится в металлическом кронштейне – для его извлечения достаточно отогнуть пластиковую защелку сверху и вынуть элемент движением вниз.

Сравнение старого и нового фильтров по характеристикам

Визуальный осмотр старого фильтра часто выявляет критичные дефекты: проржавевший корпус, деформированные уплотнительные кольца или глубокие вмятины. Наличие темных смолистых отложений в отстойнике или протечки топлива на соединениях – явные признаки исчерпанного ресурса, требующие немедленной замены.

Новый оригинальный фильтр ВАЗ-2114 обладает строго заданными параметрами: тонкость отсева частиц 10-15 микрон, пропускная способность не менее 40 л/час при рабочем давлении. Качественные аналоги сохраняют эти характеристики, но дешевые подделки могут иметь бумажный элемент низкой плотности или несоответствующие габариты, что нарушает герметичность.

Ключевые отличия в работе

Параметр	Старый фильтр	Новый фильтр
Сопротивление потоку	Повышенное (двигатель "захлебывается")	Минимальное (штатная подача топлива)
Эффективность очистки	Снижена до 60-70%	95-98% (для оригиналов)
Целостность корпуса	Риск коррозии/разгерметизации	Герметичность гарантирована

Последствия использования изношенного фильтра:

Повышенный износ ТНВД из-за абразивных частиц
Нестабильные обороты на холостом ходу
Снижение мощности и провалы при разгоне

Проверка нового фильтра перед установкой обязательна: убедитесь в отсутствии заводского брака, целостности уплотнителей и соответствии каталожному номеру для вашей модели двигателя (1.5L или 1.6L).

Установка сетчатого фильтра грубой очистки

Сетчатый фильтр грубой очистки расположен внутри топливного бака на топливном модуле. Он задерживает крупные частицы грязи, ржавчины и примеси до попадания в насос, предотвращая его повреждение и засорение магистрали. Замена требуется при снижении мощности двигателя, рывках на высоких оборотах или плановом ТО после 30-40 тыс. км пробега.

Перед началом работ снимите минусовую клемму с аккумулятора и убедитесь в отсутствии открытого огня рядом с автомобилем. Подготовьте новый фильтр, чистую ветошь и набор инструментов: ключи на «10», «17», плоскую отвертку и съемник для стопорного кольца (при его отсутствии подойдет молоток с зубилом).

Снимите заднее сиденье, открутите болты крепления люка бензобака и демонтируйте защитную крышку.
Отожмите фиксатор и отсоедините разъем питания бензонасоса, затем снимите топливные шланги (подающий и обратный), предварительно подставив емкость для остатков топлива.
Аккуратно выбейте стопорное кольцо модуля против часовой стрелки, используя зубило и молоток. Избегайте деформации посадочного места.
Извлеките топливный модуль из бака, удерживая его вертикально для сохранения уровня поплавка датчика.
Снимите старую сетку фильтра с нижней части насоса, очистите посадочное место от грязи ветошью без ворса.
Наденьте новый сетчатый фильтр до упора на приемную трубку насоса, убедившись в плотном прилегании.
Погрузите модуль обратно в бак, совместив пазы на корпусе с вырезами в горловине бака.
Зафиксируйте модуль стопорным кольцом, постукивая молотком по зубилу до полной посадки по кругу.
Подключите топливные шланги (проверьте маркировку) и разъем питания насоса.
Установите защитную крышку и заднее сиденье на штатные места.

Важно: Перед запуском двигателя 2-3 раза включите зажигание на 5 секунд для создания давления в системе. Проверьте герметичность соединений при работающем моторе. При появлении запаха бензина немедленно заглушите двигатель и устраните течь.

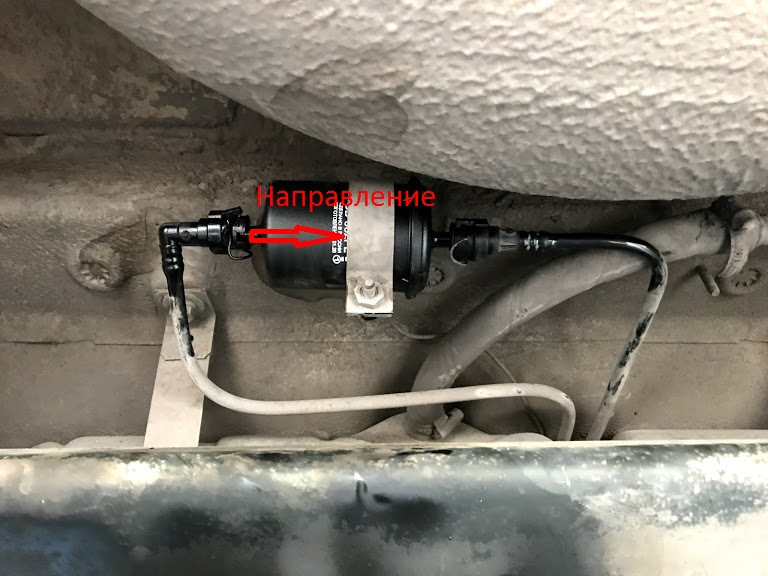

Правильная ориентация фильтра при установке

Топливный фильтр ВАЗ-2114 является несимметричным элементом, критичным к направлению потока горючего. Неправильная установка вызовет нарушение подачи топлива или полную блокировку работы двигателя.

На корпусе каждого фильтра присутствует обязательная маркировка в виде стрелки, нанесенной литьем или краской. Эта стрелка указывает требуемое направление движения бензина через фильтрующий элемент – от топливного бака к двигателю.

Порядок действий для верной ориентации

Найдите стрелку на металлическом корпусе нового фильтра перед распаковкой.
Сориентируйте фильтр так, чтобы стрелка указывала:
- В сторону двигателя (к моторному отсеку)
- Против направления движения топлива из бака (бак расположен сзади автомобиля)
Подключите топливопроводы:
- Штуцер "ВХОД" (обычно помечен или соответствует меньшему диаметру трубки) – к магистрали, идущей ОТ БАКА.
- Штуцер "ВЫХОД" (часто чуть большего диаметра) – к магистрали, идущей К ДВИГАТЕЛЮ (топливной рампе).

Проверка перед запуском: После монтажа визуально убедитесь, что стрелка на фильтре направлена вдоль автомобиля вперед – к силовому агрегату. Ошибка ориентации приведет к резкому падению давления в топливной системе и невозможности запуска мотора.

Фиксация фильтра новыми хомутами типа "ушко"

Наденьте новые хомуты "ушко" на оба шланга топливопровода до соединения с фильтром, расположив их резьбовые зажимы в легкодоступном положении. Совместите шланги с патрубками фильтра, удостоверившись в правильной ориентации стрелки на корпусе (она должна указывать направление от бака к двигателю).

Сдвиньте хомуты на место стыковки, оставив зазор 3-5 мм от края патрубка. Затягивайте гайки крест-накрест с умеренным усилием до плотного обжима, но без деформации шлангов – металлические ушки должны полностью прилегать к пластиковому корпусу хомута. Проверьте отсутствие перекосов и равномерность затяжки.

Ключевые этапы затяжки

Зафиксируйте корпус фильтра рукой для исключения проворота
Докручивайте гайки попеременно по ½ оборота
Контролируйте компрессию шланга – допустимо легкое продавливание резины ногтем
Убедитесь в отсутствии капель топлива после запуска двигателя

Важно: Никогда не используйте старые хомуты – их механизм зажима ослабляется после демонтажа.

Обжатие соединительных хомутов шлангов

Надёжная фиксация топливных шлангов на штуцерах фильтра предотвращает утечки горючего и попадание воздуха в систему. Неправильное обжатие может привести к падению давления в топливной рампе, затруднённому запуску двигателя или опасным протечкам бензина.

Используйте только новые хомуты при замене фильтра – старые крепления часто теряют упругость. Червячные металлические хомуты предпочтительнее пластиковых стяжек, так как обеспечивают равномерное давление по окружности и устойчивы к вибрациям.

Тип хомута	Инструмент	Усилие затяжки
Червячный винтовой	Отвёртка крестовая	До упора + ¼ оборота
Пружинный (Oetiker)	Спецклещи	Полное сжатие до щелчка

Порядок обжатия:

Сдвиньте хомут на 2-3 см от края шланга перед соединением со штуцером
Плотно наденьте шланг на штуцер фильтра до характерного щелчка
Переместите хомут строго на место стыка (центрируя по патрубку)
Затягивайте винт червячного хомута равномерно без перекоса

Контроль качества: после затяжки попытайтесь провернуть шланг рукой – правильная фиксация исключает любое движение. Убедитесь, что резина не деформирована и не пережата металлической лентой.

Проверка герметичности соединений

После установки нового фильтра и затяжки всех хомутов запустите двигатель и дайте ему поработать на холостых оборотах 2-3 минуты. Внимательно осмотрите все соединения топливной магистрали: места присоединения шлангов к фильтру, входной и выходной штуцеры, участки подводящих трубок возле хомутов.

Особое внимание уделите стыкам, которые разъединялись во время работ. При работающем двигателе создается давление в системе питания, что позволяет выявить даже незначительные утечки. Контролируйте состояние соединений не менее 5 минут, периодически меняя обороты двигателя кратковременными нажатиями на педаль газа.

Признаки негерметичности и методы устранения

При обнаружении капель топлива или мокрых пятен на соединениях немедленно заглушите двигатель. Последовательно выполните:

Ослабьте проблемный хомут гаечным ключом
Проверьте правильность посадки шланга на штуцер (должен быть слышен характерный щелчок)
Сдвиньте шланг на 3-5 мм и снова затяните хомут до упора
Повторно запустите двигатель для контроля

Если утечка сохраняется, возможные причины:

Трещина в топливном шланге (требуется замена)
Деформация посадочного штуцера на фильтре
Несоответствие диаметров шланга и штуцера

Визуальный признак	Вероятная причина	Действие
Мокрое кольцо вокруг штуцера	Недостаточная затяжка хомута	Усилить затяжку
Струйка топлива в месте соединения	Разрыв шланга или перекос	Заменить шланг/выровнять соединение
Запотевание металлических трубок	Коррозия трубопровода	Замена поврежденного участка

Окончательную проверку проведите после пробной поездки. Припаркуйтесь на чистом участке асфальта или подстелите картон, через 10 минут проверьте отсутствие пятен топлива под автомобилем. Убедитесь в стабильной работе двигателя на всех режимах.

Установка прокладки люка топливного модуля

Перед монтажом топливного модуля обратно в бак тщательно подготовьте посадочное место люка. Очистите металлическую поверхность вокруг горловины от грязи, остатков старой прокладки и следов топлива ветошью. Проверьте целостность новой прокладки – на резиновом уплотнении не должно быть трещин, порезов или деформаций.

Смажьте новую прокладку чистым бензином для повышения эластичности и улучшения герметизации. Аккуратно уложите уплотнительное кольцо в специальный паз на нижней части люка топливного модуля, равномерно распределив его по всему периметру без перекосов и заломов. Следите, чтобы прокладка полностью вошла в канавку и не выступала за края.

Ключевые этапы и контроль

Посадка модуля: Опускайте топливный модуль в бак строго вертикально, избегая смещений и перекосов
Фиксация люка: Затягивайте крепежные гайки крест-накрест с умеренным усилием (8-13 Нм)
Проверка герметичности: После сборки запустите двигатель и визуально осмотрите область люка на предмет подтеканий топлива

Важно: Перетяжка гаек деформирует прокладку, а недостаточное усилие вызовет просачивание паров бензина. При обнаружении течи немедленно заглушите мотор и переустановите уплотнение.

Монтаж топливного насоса в бак

Перед установкой нового насоса убедитесь в чистоте посадочного места и целостности уплотнительного кольца. Смажьте резиновое уплотнение тонким слоем моторного масла для предотвращения перекосов и обеспечения герметичности.

Аккуратно разместите модуль в баке, совместив направляющие и фиксаторы. Контролируйте положение топливозаборника – он должен свободно касаться дна бака без перегибов и напряжений. Избегайте контакта электрических разъемов с горючим.

Ключевые этапы фиксации

Прижмите корпус насоса к горловине, обеспечив равномерное распределение усилия по периметру
Наживите крепежную прижимную пластину винтами вручную, соблюдая диагональную схему затяжки
Затяните винты крест-накрест динамометрическим ключом с усилием 7-9 Н·м. Перетяжка деформирует фланец!

Контрольная точка	Параметр
Зазор фланца	Равномерный по всему периметру (1-2 мм)
Электрические соединения	Фиксация замком, отсутствие перегибов проводов
Топливные магистрали	Щелчок фиксаторов быстросъемов, проверка натяга

Перед запуском двигателя обязательно проверьте соединения на отсутствие течей, подключив обратную магистраль к рампе. Первый пуск выполняйте при выключенном зажигании (2-3 цикла включения/выключения для создания давления).

Подключение электрического разъема насоса

Проверьте состояние контактов разъема и колодки проводов – очистите их от загрязнений мягкой щеткой или сжатым воздухом при необходимости. Убедитесь в отсутствии следов коррозии, оплавления или механических повреждений на пластиковом корпусе и металлических элементах.

Сориентируйте разъем относительно гнезда на топливном модуле – фиксатор (пластиковый язычок) должен находиться сверху. Совместите направляющие пазы на разъеме с выступами на ответной части, избегая перекоса.

Процесс подключения

Плавно вставьте разъем в посадочное место до характерного щелчка
Потяните разъем на себя – он должен остаться неподвижным
Проверьте фиксацию язычка замка – он должен плотно прилегать к корпусу

Важно: При отсутствии щелчка не прилагайте чрезмерных усилий – извлеките разъем, проверьте совпадение контактов и повторно выровняйте компоненты.

Ошибка подключения	Последствие
Неполная фиксация	Отсоединение при вибрации, остановка двигателя
Перекос разъема	Замыкание контактов, повреждение проводки

После установки визуально убедитесь в отсутствии перегибов проводов и надежности крепления жгута к кузову. Уберите инструменты из рабочей зоны перед тестовым запуском двигателя.

Восстановление давления в топливной системе

После установки нового топливного фильтра на ВАЗ-2114 система теряет рабочее давление, так как при демонтаже старого элемента происходит разгерметизация магистрали и слив остатков горючего. Это нормальное явление, требующее принудительной прокачки топлива перед запуском двигателя.

Без предварительного восстановления давления стартер будет долго крутиться "вхолостую", создавая избыточную нагрузку на аккумулятор и топливный насос. В некоторых случаях возможен переход системы в аварийный режим с ошибкой по низкому давлению.

Порядок действий для восстановления давления

Проверка соединений
Убедитесь в отсутствии подтёков на местах присоединения фильтра к топливопроводам и затяните хомуты при необходимости.
Активация бензонасоса
Вставьте ключ в замок зажигания и поверните в положение "Зажигание" (II) без запуска стартера. На приборной панели загорится индикатор давления топлива.
Циклическая прокачка
Удерживайте положение ключа 3-5 секунд, затем верните в исходное состояние. Повторите цикл 5-7 раз – вы услышите характерное жужжание бензонасоса в задней части авто.

Этап	Контрольный признак
Заполнение фильтра	Тихие булькающие звуки в салоне
Нормализация давления	Ровное гудение насоса без сбоев
Готовность к запуску	Погасший индикатор давления на панели

Важно! При первом пуске двигателя после замены допускается работа мотора с перебоями 10-20 секунд – это остатки воздуха выходят из рампы. Если проблемы сохраняются:

Проверьте правильность подключения фильтра (стрелка направления потока должна быть ориентирована к двигателю)
Повторите циклы включения зажигания
Контролируйте целостность топливных шлангов на предмет перегибов

После завершения установки нового топливного фильтра и восстановления соединений топливопроводов переходим к ключевому этапу – проверке работоспособности системы. Контрольный запуск двигателя необходим для подтверждения герметичности соединений и корректной подачи топлива к двигателю.

Перед непосредственным включением стартера обязательно убедитесь в отсутствии запаха бензина в подкапотном пространстве и визуально проверьте область вокруг фильтра и штуцеров на предмет капель или мокрых пятен. Любые признаки утечки требуют немедленного прекращения процедуры и повторной подтяжки хомутов или проверки правильности установки уплотнителей.

Контрольный запуск двигателя

Порядок действий

Включите зажигание: Поверните ключ в положение "Зажигание" (II) без запуска стартера. Дождитесь, пока бензонасос отработает 3-5 секунд для создания давления в системе. Прислушайтесь – после отключения насоса не должно быть шипения.
Повторите цикл зажигания: Выключите зажигание, подождите 10 секунд, затем снова включите его. Повторите процедуру 2-3 раза. Это заполнит новый фильтр топливом и вытеснит возможные остатки воздуха из магистрали.
Запустите двигатель: Проверните стартером. Двигатель может запуститься не сразу или работать неустойчиво первые 5-10 секунд – это нормально, если в системе был воздух.
Проверьте обороты и стабильность работы: Дайте двигателю поработать на холостом ходу 2-3 минуты. Стрелка тахометра должна показывать стабильные ~800-900 об/мин, без "плавания" или провалов.

Критическая проверка на утечки: Во время и после работы двигателя тщательно осмотрите:

Места соединения шлангов с штуцерами фильтра (особенно под хомутами).
Поверхность самого фильтра.
Участки топливных трубок возле фильтра.

Даже незначительное просачивание топлива недопустимо и требует немедленного глушения двигателя и устранения причины.

Тест-драйв (опционально, но рекомендовано): После успешного запуска и прогрева совершите короткую поездку (5-10 минут). Обратите внимание на:

На что обращать внимание	Норма	Возможная проблема
Динамика разгона	Ровная, без рывков	Провалы, дергания
Работа на холостом ходу после поездки	Стабильные обороты	Плавание оборотов, самопроизвольная остановка

Если проблемы наблюдаются – проверьте правильность установки фильтра (направление потока) и надежность контактов разъема бензонасоса.

Диагностика возможных утечек топлива

После установки нового топливного фильтра немедленно проверьте герметичность системы. Утечки горючего создают пожарную опасность и приводят к нестабильной работе двигателя. Контроль проводится до запуска мотора и после подачи давления в топливную магистраль.

Осмотрите зону вокруг фильтра при работающем двигателе. Используйте фонарь для подсветки, но исключите открытый огонь и искрообразование. Проверяйте участки в течение 3-5 минут, обращая внимание на стыки и крепления.

Критические точки контроля

Входной/выходной штуцеры фильтра: Места соединения пластиковых трубок с корпусом
Хомутные соединения: Плотность фиксации шлангов на металлических трубках
Поверхность корпуса: Трещины или деформации нового фильтра
Топливопровод: Участки между фильтром и бензобаком, особенно в зоне вибрации

Признак утечки	Действия
Капли топлива на стыках	Дожмите хомуты динамометрическим ключом (момент 2-3 Н·м)
Мокрые пятна на корпусе	Замените фильтр, проверив целостность уплотнителей
Запах бензина при работе	Повторно обследуйте магистраль с помощью зеркала

При обнаружении протечек заглушите двигатель и сбросьте давление в системе:

Откройте крышку бензобака для снижения давления
Отсоедините топливный предохранитель в монтажном блоке
Запустите мотор и дождитесь самостоятельной остановки

После устранения дефектов выполните контрольный запуск. Убедитесь в отсутствии следов топлива на фильтре и трубках через 10 минут работы на холостом ходу. Проведите пальцем (в перчатке) под соединениями – влага или резкий запах указывают на микротечь.

Повторная проверка герметичности соединений

После запуска двигателя внимательно осмотрите все точки соединения топливной системы: места крепления шлангов к фильтру, патрубкам и штуцерам. Особое внимание уделите участкам, где устанавливались новые хомуты или демонтировались старые элементы. Дайте двигателю поработать 3-5 минут на холостых оборотах – это создаст рабочее давление в системе для выявления скрытых дефектов.

Контролируйте отсутствие капель топлива или мокрых потёков на соединениях, особенно в зоне входного/выходного штуцеров фильтра. Проведите пальцем (с осторожностью!) под стыками – ощущение влаги или резкого запаха бензина свидетельствует о нарушении герметичности. Обязательно проверьте область под фильтром на предмет образования свежих капель после кратковременной работы двигателя.

Визуальный контроль при работающем двигателе:
- Осмотрите соединения при естественном освещении или с фонарём
- Отметьте любые подтёки или бензиновые пятна на корпусе фильтра
Тактильная проверка:
- Аккуратно проведите пальцем по нижней части хомутов
- Проверьте сухость резиновых уплотнителей и металлических патрубков
Контроль запаха:
- Прислушайтесь к характерному запаху топлива в подкапотном пространстве
- Убедитесь в отсутствии запаха бензина после остановки двигателя

При обнаружении малейших признаков протечки немедленно заглушите двигатель и затяните хомуты крестовой отвёрткой. Если утечка сохраняется – демонтируйте фильтр для проверки целостности уплотнительных поверхностей и правильности установки шлангов.

Утилизация старого топливного фильтра

Старый топливный фильтр содержит остатки горючего, частицы грязи и металлической стружки, что делает его опасным для окружающей среды. Пролитое топливо может загрязнить почву и грунтовые воды, а пары бензина создают риск возгорания.

Ни в коем случае не выбрасывайте фильтр вместе с бытовыми отходами или в природной среде. Не пытайтесь сжигать его самостоятельно – это приводит к токсичным выбросам и нарушает экологические нормы.

Правильные способы утилизации

Специализированные пункты приёма:
- Автосервисы – многие СТО принимают отработанные автокомпоненты за символическую плату или бесплатно
- Экологические станции – ищите пункты с лицензией на утилизацию ГСМ
Подготовка к сдаче:
- Поместите фильтр в герметичный пластиковый пакет или контейнер
- При транспортировке избегайте переворачивания – остатки топлива не должны вытекать
- Не сливайте бензин в канализацию или на землю
Юридические аспекты:
- Согласно ФЗ №89 "Об отходах производства", фильтры относятся к III-IV классу опасности
- За нарушение правил утилизации предусмотрены штрафы (ст. 8.2 КоАП РФ)

Способ утилизации	Преимущества	Риски при нарушении
Через лицензированный центр	Безопасная переработка компонентов	Штраф до 250 000 ₽ для юрлиц
Сдача в автосервис	Минимальные временные затраты	Загрязнение 1 м³ почвы = 5000 ₽ штрафа

Особенности замены топливного фильтра ВАЗ-2114 в зимних условиях

Низкие температуры значительно усложняют процесс замены топливного фильтра из-за загустевшего топлива и риска обледенения элементов топливной системы. Повышенная хрупкость пластиковых деталей на морозе требует особой осторожности при демонтаже соединений.

Обязательно прогрейте двигатель перед началом работ – это снизит вязкость бензина в магистралях и уменьшит давление в системе. Избегайте попадания снега или влаги в открытые топливные трубки и на корпус нового фильтра во время монтажа.

Ключевые рекомендации для зимнего монтажа

Используйте ветрозащитный экран (например, лист картона) вокруг рабочей зоны для защиты от снега и ветра.
Обработайте резьбовые соединения проникающей смазкой типа WD-40 за 10-15 минут до откручивания.
Применяйте герметик для трубок – нанесите тонкий слой бензостойкого герметика на штуцеры нового фильтра перед подключением.

Технология снижения давления в системе:

Заглушите прогретый двигатель.
Выньте предохранитель топливного насоса (F3 в монтажном блоке).
Запустите мотор и дайте ему поработать до самостоятельной остановки.
Прокрутите стартером 2-3 секунды для полного сброса остаточного давления.

Важно: Храните новый фильтр в теплом салоне автомобиля минимум 30 минут перед установкой – холодный пластик может треснуть при затяжке хомутов. После запуска двигателя тщательно проверяйте соединения на предмет течи в течение первых 5 минут работы.

Список источников

Для подготовки материала о самостоятельной замене топливного фильтра на ВАЗ-2114 использовались технические руководства и практические рекомендации. Основное внимание уделялось проверенным методикам, специфичным для данной модели автомобиля и особенностям ее топливной системы.

Достоверность информации обеспечена сопоставлением данных из официальной документации и опытом автолюбителей. Учитывались распространенные ошибки при проведении работ и способы их предотвращения.

Перечень использованных материалов

Официальное руководство по ремонту ВАЗ-2114 издательства АВТОЛЮКС
Технический справочник "Топливные системы инжекторных ВАЗ" (С.П. Кудрявцев, 2021)
Практическое пособие "Самообслуживание автомобилей семейства LADA" (ГИПП "АВТОКНИГА")
Статьи из специализированного журнала "За рулем" (№3 2020, №7 2022)
Видеоинструкции сертифицированных СТО ВАЗ
Форумы владельцев ВАЗ-2114: Drive2.ru/Russian, ВАЗ-клуб
Методические рекомендации по безопасности работ с топливной системой (ГОСТ Р 55887-2013)
