Как поменять замок зажигания на Дэу Нексия - полезные рекомендации
Статья обновлена: 18.08.2025
Неисправность замка зажигания на Daewoo Nexia может полностью обездвижить автомобиль или создать опасные ситуации на дороге. Отказ при запуске двигателя, проблемы с работой электрооборудования или заклинивание ключа – явные сигналы для немедленного вмешательства.
Самостоятельная замена узла требует понимания конструкции и соблюдения мер безопасности. Неправильные действия способны повредить контактную группу, иммобилайзер или проводку. Грамотный подход к ремонту сэкономит время и средства.
В статье подробно разберем этапы демонтажа старого замка зажигания Nexia и установки нового. Особое внимание уделим нюансам работы с рулевой колонкой, электрическими разъемами и противоугонными системами. Практические рекомендации помогут избежать распространенных ошибок.
Ключевые моменты: подготовка инструментов, отключение аккумулятора, алгоритм снятия пластиковых кожухов, особенности фиксации механизма. Отдельно рассмотрим процедуру синхронизации чип-ключа с иммобилайзером при замене электронной части замка.
Подготовка инструментов для замены замка зажигания
Соберите необходимые инструменты заранее – это сократит время работ и исключит паузы в процессе демонтажа. Убедитесь, что все позиции соответствуют техническим требованиям для Daewoo Nexia, особенно размеры ключей и бит.
Проверьте исправность электроинструментов и достаточность освещения рабочей зоны. Наличие помощника желательно при извлечении замка из рулевой колонки для фиксации деталей.
Обязательный набор инструментов
- Торцевые ключи: 10 мм, 13 мм (для крепления рулевой колонки и кронштейнов)
- Отвёртки: крестовая PH2, плоская 5 мм (среднего размера)
- Головка TORX T20 (для винтов кожуха рулевой колонки)
- Съёмник стопорных колец (могут потребоваться для контактной группы)
Дополнительные приспособления
- Фонарик с узким лучом для подсветки труднодоступных зон
- Пластиковый монтажный ломик для аккуратного разъёма защёлок
- Контейнеры для сортировки винтов и мелких деталей
- WD-40 или аэрозольная силиконовая смазка (при закисании крепежей)
| Элемент | Назначение | Важно! |
| Защитные перчатки | Предотвращение порезов о металлические кромки | Обязательны при работе с пружинами замка |
| Магнитный держатель | Ловля упавших винтов в узких полостях | Снижает риск потери крепежа |
| Новый замок | Замена изношенной детали | Проверьте совпадение артикула со старой моделью |
Определение подходящей модели замка для вашей Nexia
Правильная идентификация модели замка зажигания – критически важный этап перед покупкой. Замки для Daewoo Nexia разных поколений и комплектаций существенно отличаются конструкцией, электрической схемой и способом крепления. Установка несовместимой детали приведет к невозможности запуска двигателя, проблемам с иммобилайзером или механическому повреждению элементов рулевой колонки.
Ключевым фактором является год выпуска автомобиля и тип установленной противоугонной системы. Ранние модели Nexia (примерно до 2003-2005 гг.) часто оснащались замками без чипа в ключе и с простой контактной группой. Более поздние версии (после рестайлинга) получили иммобилайзеры, требующие наличия электронного чипа (транспондера) в ключе для распознавания системой управления двигателем.
Основные критерии выбора
Для точного определения нужной модели замка зажигания выполните следующие действия:
- Определите VIN-код автомобиля: Это самый надежный способ. Найдите 17-значный VIN (обычно на табличке под капотом, на стойке водительской двери или в ПТС). По нему в специализированных каталогах (например, TecDoc) или у официального дилера можно точно подобрать оригинальную деталь.
- Установите год выпуска и комплектацию: Уточните точный год производства и рыночную комплектацию (например, "Nexia SE", "Nexia LE").
- Снимите старый замок (если возможно): Осмотрите его корпус. Часто на нем присутствует маркировка с номером детали (например, 96206177, 96206178, 96206179, 96206180). Сравните ее с предлагаемыми новыми замками.
- Проверьте тип ключа:
- Ключ без пластикового брелока и "головки": Скорее всего, это система без иммобилайзера (ранние модели).
- Ключ с пластиковым брелоком или утолщенной "головкой": Содержит чип иммобилайзера (поздние модели). Для таких замков потребуется либо перепрограммирование иммобилайзера под старые ключи (если замок новый, но без ключей), либо покупка комплекта "замок + ключи + личинка двери" с последующим обучением.
- Сравните разъем проводки: Визуально сравните количество и расположение контактов в разъеме вашего старого замка с разъемом на новом замке. Они должны быть идентичны.
Важно: Никогда не покупайте замок зажигания для Nexia "на глаз" или только по году выпуска без уточнения VIN или маркировки старой детали. Использование некорректной модели гарантированно вызовет серьезные неисправности. При замене замка с иммобилайзером заранее уточните в сервисе возможность его адаптации к вашему автомобилю.
Отключение аккумулятора перед началом работ
Отсоединение клемм аккумулятора – обязательный этап при замене замка зажигания на Daewoo Nexia. Эта процедура исключает риск короткого замыкания проводки при случайном контакте металлических инструментов с токоведущими частями. Напряжение в бортовой сети может повредить электронные компоненты автомобиля или привести к травме.
Перед отключением убедитесь, что ключ зажигания извлечен из замка, а все электрооборудование (фары, магнитола) выключено. Зафиксируйте автомобиль стояночным тормозом и убедитесь, что он стоит на ровной поверхности. Подготовьте ключ на 10 мм для ослабления клеммных гаек.
Порядок безопасного отсоединения
- Сначала снимите отрицательную клемму (-). Ослабьте гайку крепления, аккуратно покачивая клемму из стороны в сторону, пока она не снимется с вывода АКБ.
- Изолируйте снятую клемму. Отведите провод в сторону и зафиксируйте так, чтобы он не мог случайно коснуться вывода аккумулятора.
- Только после этого снимите положительную клемму (+). Повторите действия: ослабьте гайку, снимите клемму и надежно заизолируйте её.
- Проверьте отсутствие контакта – убедитесь, что обе клеммы не касаются выводов батареи и кузова автомобиля.
Важные предупреждения:
- Никогда не снимайте клеммы в обратном порядке (сначала "+"). Это может вызвать искрение и возгорание при контакте инструмента с кузовом.
- Не допускайте одновременного касания металлическим предметом (ключом, гаечным ключом) обеих клемм или клеммы и кузова – это вызовет короткое замыкание.
- Избегайте контакта клемм друг с другом после снятия.
Снятие пластиковой облицовки рулевой колонки
Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения случайного замыкания проводки. Убедитесь, что рулевое колесо зафиксировано в нейтральном положении, а ключ зажигания извлечен из замка – это облегчит доступ к креплениям облицовки.
Подготовьте необходимые инструменты: крестовую отвертку среднего размера и пластиковую монтажную лопатку (подойдет тонкий неметаллический предмет). Избегайте использования металлических инструментов при поддевании элементов – высок риск повреждения хрупкого пластика и появления царапин на поверхности.
Пошаговая инструкция
- Нижняя панель:
- Найдите два винта под рулевой колонкой, скрытые резиновыми заглушками
- Аккуратно подденьте заглушки монтажной лопаткой и выкрутите винты крестовой отверткой
- Потяните панель на себя, освобождая боковые защелки равномерным усилием
- Верхний кожух:
- Снимите пластиковую накладку рулевого переключателя поворотников
- Открутите винты крепления в верхней части кожуха (обычно 2-3 шт.)
- Расстегните фиксаторы по периметру, начиная с центральных элементов
| Тип крепления | Расположение | Способ демонтажа |
|---|---|---|
| Винты Torx T15 | Нижняя панель, торцы кожуха | Выкручивание после снятия заглушек |
| Пластиковые защелки | По контуру обеих половин | Поддевание лопаткой под углом 45° |
| Фиксаторы поворотников | Боковые выступы верхнего кожуха | Нажатие на центральный штырек |
При разделении половинок избегайте резких движений – проводка датчиков подрулевых переключателей остается подключенной. Если необходима полная разборка, предварительно отсоедините разъемы указателей поворотов и стеклоочистителей, нажав на фиксаторы язычкового типа.
Демонтаж пластиковых кожухов рулевой колонки
Перед началом работ обязательно снимите клеммы с аккумулятора для предотвращения случайного срабатывания подушек безопасности и обесточивания системы. Подготовьте тонкую крестовую отвертку и пластиковый монтажный инструмент для аккуратного снятия панелей без повреждения защелок.
Найдите два самореза в нижней части кожуха колонки, скрытых под резиновыми заглушками. Аккуратно подденьте заглушки ногтем или пластиковой лопаткой, после чего выкрутите винты крестовой отверткой. Не используйте металлические инструменты во избежание царапин на пластике.
Последовательность разборки
- Нижняя половина кожуха: Потяните нижнюю часть кожуха на себя, последовательно отщелкивая 6 пластиковых фиксаторов по периметру. Начинайте с центральных защелок, перемещаясь к краям.
- Отсоединение разъемов: При наличии подключенных к кожуху проводов (например, подсветки замка) аккуратно отсоедините разъемы, нажав на фиксатор.
- Верхняя половина кожуха: Освободите 4 боковых фиксатора, сдвигая половинки в противоположные стороны. Снимите верхнюю часть в направлении рулевого колеса.
Важно: При возникновении сопротивления проверьте наличие скрытых креплений. На некоторых модификациях под рулевым переключателем поворотов расположен дополнительный винт, закрытый декоративной накладкой.
| Тип крепления | Количество | Инструмент |
|---|---|---|
| Саморезы | 2 шт | Отвертка PH2 |
| Пластиковые фиксаторы | 10 шт | Монтажная лопатка |
Снятые кожухи сложите в безопасное место для предотвращения деформации. Перед установкой нового замка очистите посадочные места от пыли и проверьте целостность всех защелок на демонтированных панелях.

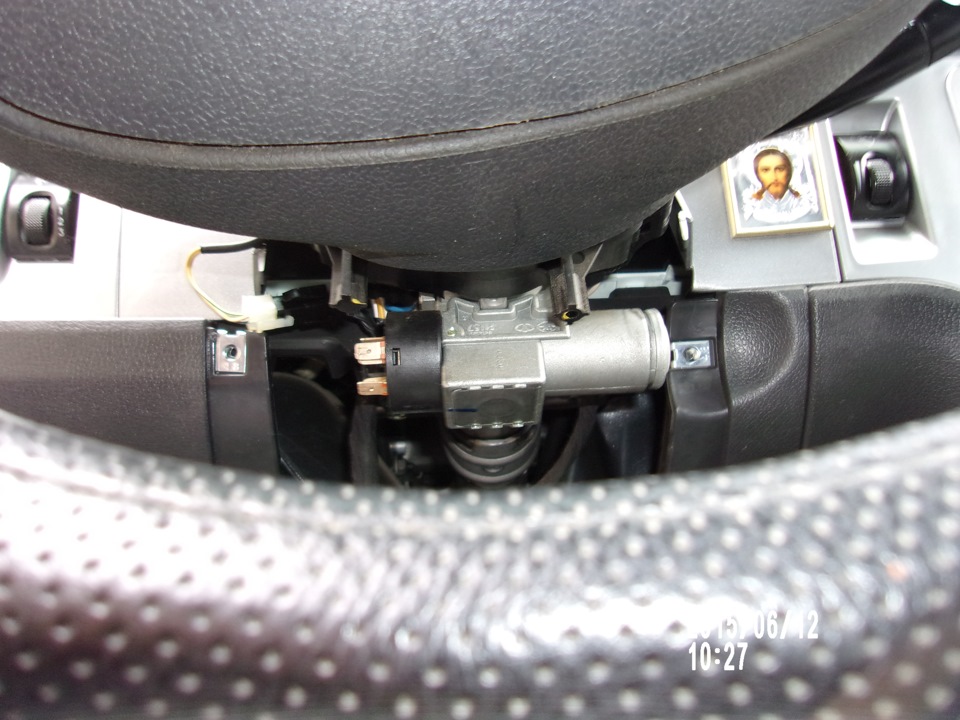

Обеспечение доступа к контактной группе замка
Снимите пластиковые кожухи рулевой колонки, открутив крепежные винты снизу и по бокам. Используйте крестовую отвертку или торкс T20 в зависимости от модификации. Аккуратно подденьте стыки половинок кожуха, избегая повреждения защелок.
После демонтажа кожуха освободите пространство вокруг замка зажигания. Отсоедините разъемы мешающих проводов, запомнив их положение. Убедитесь, что руль зафиксирован в прямом положении – это упростит доступ к задней части замка.
Ключевые этапы демонтажа
- Отключите АКБ – снимите минусовую клемму для предотвращения КЗ
- Снимите рулевой переключатель (при необходимости):
- Открутите фиксирующие винты
- Отсоедините коннекторы стеклоподъемников/дворников
- Найдите фиксатор контактной группы: прямоугольную пластину с пружиной
| Элемент | Тип крепежа | Инструмент |
|---|---|---|
| Защитный кожух | Винты 5 шт | T20 / PH2 |
| Контактная группа | Пластиковые фиксаторы | Плоская отвертка |
| Разъемы проводки | Защелки | Пинцет |
Важно: Перед снятием контактной группы отожмите язычок фиксатора вниз отверткой. Не прикладывайте избыточное усилие – пластиковые крепления хрупкие. Снятый блок проводов сразу изолируйте от металлических деталей.
Отсоединение электрических разъемов от замка
Перед демонтажем замка зажигания необходимо аккуратно отсоединить все подключенные к нему электрические разъемы. Они обычно расположены в задней части корпуса замка и фиксируются пластиковыми защелками. Требуется тщательный визуальный осмотр для точного определения мест крепления каждого коннектора.
Запрещается прикладывать избыточное усилие или дергать провода – это может повредить хрупкие контакты или фиксаторы. Все манипуляции выполняются только после полного отключения минусовой клеммы аккумулятора. Убедитесь в отсутствии напряжения на цепи мультиметром перед началом работ.
Порядок действий
- Найдите разъемы проводов (стандартно – 2-3 коннектора разной формы)
- Зафиксируйте пальцем корпус разъема с одной стороны
- Большим пальцем второй руки нажмите на язычок фиксатора
- Плавно потяните коннектор вдоль оси штекеров без перекоса
- При затруднении – используйте тонкую отвертку для поддевания защелки
| Типовая проблема | Решение |
| Закисление контактов | Обработать WD-40 до отсоединения |
| Залом провода у основания | Фиксировать кабель у разъема |
| Хрупкость пластика | Прогреть феном при +40-50°C |
Особое внимание уделите многоконтактному колодке стартера – она часто заклинивает из-за постоянного нагрева. При установке новых разъемов проверяйте совпадение цветовой маркировки проводов и обязательно защелкните фиксаторы до характерного щелчка.
Извлечение фиксирующих штифтов замка зажигания
Фиксирующие штифты удерживают корпус замка зажигания в монтажном гнезде рулевой колонки. Доступ к ним возможен только после снятия пластиковых кожухов колонки и демонтажа противоугонной крышки замка, которая крепится винтом под секретом.
Штифты расположены симметрично по бокам корпуса замка. Для работы потребуется тонкий металлический штырь диаметром 1.5-2 мм (подойдёт укороченное сверло, шило или специальный инструмент). Вам необходимо одновременно воздействовать на оба штифта, преодолевая сопротивление пружинных фиксаторов.
Последовательность операций
- Подготовьте инструмент: загните концы двух металлических штырей под 90 градусов для удобного упора в штифты.
- Определите точки воздействия: найдите отверстия диаметром ~3 мм на боковых стенках монтажного гнезда напротив штифтов.
- Одновременно нажмите на оба штифта через отверстия с усилием 2-3 кгс. При правильном нажатии раздастся характерный щелчок.
- Потяните корпус замка на себя, удерживая штифты в утопленном положении.
Важно! Если штифт не фиксируется в утопленном состоянии – заклиньте его тонкой отвёрткой, пока второй штырьётся удерживаете.
| Типовая проблема | Решение |
| Штифт не утапливается | Очистите отверстия от грязи, обработайте WD-40 |
| Корпус не извлекается | Проверьте полноту утапливания обоих штифтов |
После извлечения замка немедленно зафиксируйте штифты скотчем на корпусе – при случайном выпадении установить их обратно крайне сложно без разбора механизма.
Снятие стопорного кольца крепления замка
Стопорное кольцо удерживает замок зажигания в посадочном гнезде на кронштейне рулевой колонки. Оно представляет собой тонкое разрезное металлическое кольцо с двумя выступающими ушками. Доступ к нему ограничен, поэтому потребуются инструменты малого размера.
Перед началом убедитесь, что ключ в замке повернут в положение "ACC" (дополнительные приборы) или "ON" (зажигание). Это уберет запорный ригель замка, мешающий извлечению. Подготовьте тонкую плоскую отвертку с прочным жалом и, желательно, длинногубцы или узконосые плоскогубцы.
- Найдите ушки стопорного кольца. Осмотрите основание замка зажигания в месте его входа в кронштейн. Ищите два небольших симметричных выступа по окружности корпуса замка.
- Зафиксируйте и подденьте первое ушко. Вставьте жало тонкой отвертки между одним ушком кольца и корпусом замка. Аккуратно надавите отверткой в сторону от центра замка, отгибая ушко наружу и выводя его из паза.
- Повторите со вторым ушком. Переместите отвертку ко второму ушку. Подденьте его аналогично первому, одновременно контролируя положение первого ушка пальцем или вторым инструментом.
- Снимите кольцо полностью. Как только оба ушка выйдут из паза, осторожно снимите кольцо с корпуса замка. Используйте длинногубцы для надежного захвата, так как кольцо может пружинить и легко выскальзывает. Не допускайте его деформации.
Важно: Действуйте предельно аккуратно. Сильное усилие или перекос инструмента могут привести к поломке кольца, его соскакиванию и потере внутри панели или повреждению посадочного места замка. При работе защитите глаза от возможного отскока кольца.
После снятия стопорного кольца замок зажигания больше не закреплен в кронштейне. Его можно осторожно вытянуть назад, потянув за корпус. Если замок не поддается, проверьте положение ключа – ригель должен быть убран.
Аккуратное выведение замка из посадочного гнезда
После отключения электрических разъёмов и снятия крепёжных винтов переходите к извлечению корпуса замка. Убедитесь, что все фиксирующие элементы полностью освобождены – механические зацепы или пластиковые защёлки могут удерживать деталь даже после удаления болтов.
Возьмитесь за корпус замка обеими руками, равномерно распределяя усилие. Избегайте перекоса или резких рывков – направляющие в гнезде могут быть покрыты слоем пыли или окисления, требующим плавного "раскачивающего" движения вправо-влево с минимальной амплитудой.
Критические этапы извлечения
- Контроль положения личинки: Ключ должен находиться в положении "ACC" или "LOCK" для снятия механического напряжения с поворотного механизма
- Проверка скрытых креплений: На нижней части гнезда может присутствовать металлический фиксатор-пружина – нажмите на него тонкой отвёрткой при вытягивании
- Защита контактов: Придерживайте разъёмы проводки, чтобы они не задевали острые кромки кузова при демонтаже
| Тип крепления | Способ освобождения |
|---|---|
| Пластиковые защёлки (боковые) | Поддевание плоским предметом через прорези в корпусе |
| Резиновая муфта (тыльная часть) | Поворот замка против часовой стрелки на 15° перед вытягиванием |
- Сдвиньте корпус на 3-5 мм в сторону рулевой колонки для выхода из технологических пазов
- Приподнимите задний край замка на 20-30° для расцепления направляющих штифтов
- Извлекайте узел строго вдоль оси рулевого вала без контакта с кожухом
При ощутимом сопротивлении немедленно остановите демонтаж – вероятно, не обнаружено скрытое крепление или мешает тросик противоугонной системы. Для визуального контроля используйте зеркало на удлинителе.
Проверка состояния контактной группы заменяемого узла
Перед установкой нового замка зажигания тщательно осмотрите контактную группу на предмет механических повреждений. Проверьте целостность пластикового корпуса, отсутствие трещин и следов оплавления на разъемах. Убедитесь, что фиксаторы и крепежные элементы не имеют деформаций.
Особое внимание уделите металлическим контактам внутри группы. Они должны быть чистыми, без коррозии или окисления. Подвижные контактные пластины обязаны свободно возвращаться в исходное положение – залипание указывает на износ. Проверьте плотность прилегания контактов к корпусу.
Ключевые этапы диагностики
- Тестирование мультиметром в режиме прозвонки:
- Проверка замыкания контактов в положении "ACC"
- Контроль цепи стартера в позиции "START"
- Проверка питания прикуривателя/магнитолы в "ON"
- Контроль усилия поворота ключа:
- Плавность хода без заеданий
- Четкая фиксация в каждом положении
- Визуальный осмотр проводов:
- Отсутствие переломов возле разъема
- Целостность изоляции
| Позиция ключа | Активируемые цепи | Типичные проблемы |
| ACC | Прикуриватель, аудиосистема | Отсутствие питания, перегрев разъема |
| ON | Зажигание, приборная панель | Прерывистый контакт, искрение |
| START | Стартер, бензонасос | Задержка срабатывания, полное отсутствие контакта |
Важно: При обнаружении дефектов контактной группы узел подлежит замене даже при исправном механическом замке. Установка поврежденного компонента вызовет сбои в работе электрооборудования и возможное замыкание.
Чистка посадочного места перед установкой нового замка
Тщательная очистка места установки замка зажигания – критически важный этап, напрямую влияющий на долговечность и корректную работу новой детали. Пренебрежение этой процедурой может привести к заеданию механизма, проблемам с контактами и преждевременному выходу узла из строя.
Остатки старой смазки, грязь, окислы и мелкие металлические частицы, оставшиеся в шахте рулевой колонки после демонтажа старого замка, мешают плотной и ровной посадке нового устройства, нарушают электрический контакт в разъемах и создают абразивный эффект.
Порядок выполнения очистки
Для обеспечения идеальной чистоты выполните следующие шаги:
- Механическое удаление крупных загрязнений: Используйте небольшую щетку с жестким синтетическим ворсом (сталь нежелательна из-за риска царапин) или сжатый воздух для выдува рыхлой пыли, крошек пластика, стружки.
- Обезжиривание: Обильно смочите безворсовую салфетку или ветошь качественным обезжиривателем (специализированный автоочиститель, изопропиловый спирт). Тщательно протрите внутренние стенки шахты и контактную площадку, где располагается электроразъем замка. Избегайте попадания жидкости на пластиковые элементы рулевой колонки.
- Удаление стойких отложений: Для въевшейся грязи или следов коррозии на металлических поверхностях используйте ластик (стирательную резинку) или очень мелкую наждачную бумагу («нулевку»), действуя предельно аккуратно, чтобы не повредить посадочные пазы или шлицы.
- Финишная протирка: Повторно протрите все поверхности чистой салфеткой с обезжиривателем, удаляя остатки абразива и загрязнений после предыдущего шага.
- Контрольная проверка: Убедитесь визуально и на ощупь, что поверхность абсолютно сухая, чистая, гладкая и не имеет препятствий для установки корпуса замка.
Важное предупреждение: Никогда не используйте для чистки масло, WD-40 или аналогичные составы – они притягивают пыль и со временем образуют липкий налет. Дождитесь полного испарения обезжиривателя перед монтажом нового замка!
Сравнение старого и нового замков перед монтажом
Перед установкой нового замка зажигания тщательно сравните его со снятым оригиналом. Убедитесь в полном соответствии геометрических параметров, расположения контактов и крепежных элементов. Несоответствие любого из этих параметров приведет к невозможности установки или некорректной работе системы.
Особое внимание уделите электронной совместимости – количество и распиновка проводов должны идентично совпадать. Проверьте маркировку на корпусе и наличие чипа иммобилайзера, если он предусмотрен конструкцией вашего автомобиля.
Ключевые отличия для проверки
| Параметр | Проверка |
|---|---|
| Габариты корпуса | Совпадение длины/диаметра цилиндра, высоты монтажного фланца |
| Разъем подключения | Идентичность количества контактов, их расположения и цвета проводов |
| Крепежные отверстия | Совпадение межосевых расстояний и диаметра крепежных ушек |
| Положения ключа | Одинаковое количество фиксаций (OFF-ACC-ON-START) |
| Секретность | Полное совпадение бороздок на новом и старом ключе |
Дополнительные рекомендации:
- Сравните длину вала ротора – несовпадение заблокирует руль
- Убедитесь в наличии/отсутствии технологического штифта на корпусе
- Проверьте работу противоугонного механизма в каждом положении
Важно: перед покупкой снимите и возьмите старый замок как образец. Большинство несовместимых деталей визуально отличаются при прямом сравнении.
Смазка поворотного механизма нового замка
Смазка поворотного узла нового замка зажигания критически важна для предотвращения заеданий и преждевременного износа. Без обработки механизм подвергается повышенному трению, особенно при низких температурах, что ведет к затрудненному проворачиванию ключа и деформации контактной группы.
Используйте только специализированные смазки для замков зажигания: графитовые аэрозоли, силиконовые составы или тефлоновые спреи. Категорически избегайте масел на нефтяной основе WD-40 и литола – они загустевают зимой и образуют липкий налет, притягивающий пыль.
Правильная последовательность обработки:
- Очистите личинку замка сжатым воздухом или мягкой кистью
- Встряхните баллон со смазкой 30 секунд
- Нанесите тонкий слой спрея через трубку-аппликатор в замочную скважину
- Плавно проворачивайте ключ 5-7 раз от LOCK до START
- Удалите излишки салфеткой
Критические рекомендации:
- Не переусердствуйте – избыток смазки блокирует пружины
- Проверяйте состояние состава каждые 15 000 км
- При замене зимой прогрейте баллон в руках до +20°C
| Тип смазки | Периодичность обновления | Температурный диапазон |
|---|---|---|
| Графитовая | 2 года | -40°C...+120°C |
| Силиконовая | 1 год | -30°C...+150°C |
| Тефлоновая | 3 года | -60°C...+260°C |
Правильная установка замка в штатное положение
Убедитесь, что ключ находится в положении "ACC" (I), а риска на корпусе замка совпадает с меткой "ACC" на пластиковой маске рулевой колонки. Это критически важно для корректного монтажа и дальнейшей работы противоугонного механизма. Проверьте визуально и на ощупь совмещение этих меток перед фиксацией корпуса.
Аккуратно вставьте корпус замка зажигания в посадочное гнездо на рулевой колонке до характерного щелчка. Не прилагайте избыточного усилия – если замок не становится на место, извлеките его и повторно проверьте позиционирование меток и положение язычка фиксатора. Убедитесь, что проводка не мешает установке и не попала под корпус.
Ключевые шаги фиксации и проверки
Зафиксируйте замок штатными крепежными болтами. Затягивайте их равномерно крестовой отверткой, избегая перекоса. После фиксации выполните обязательные проверки:
- Поверните ключ во все положения (LOCK, ACC, ON, START), убедившись в четкости переключения.
- Проверьте блокировку руля при переводе в LOCK.
- Удостоверьтесь, что ключ извлекается только в положении LOCK.
Подключите разъемы проводки к замку, соблюдая цветовую маркировку и ориентацию коннектора. Убедитесь в надежности соединения и отсутствии пережатых проводов.
| Положение ключа | Действие системы |
| LOCK (0) | Руль заблокирован, питание отключено |
| ACC (I) | Активирована аудиосистема, прикуриватель |
| ON (II) | Включены приборная панель, топливный насос, зажигание |
| START (III) | Включен стартер (после запуска отпустите ключ) |
После установки соберите пластиковые кожухи рулевой колонки в обратной разборке последовательности. Проверьте работу замка "на холодную": стартер должен уверенно крутить двигатель, а все электрооборудование – функционировать в соответствующих положениях ключа.
Фиксация нового замка стопорным кольцом
Убедитесь, что замок зажигания полностью вставлен в посадочное гнездо рулевой колонки до характерного щелчка. Проверьте совпадение всех фиксирующих выступов на корпусе замка с пазами на колонке – перекос недопустим.
Достаньте новое стопорное кольцо из упаковки и удостоверьтесь в отсутствии деформаций. Кольцо должно свободно входить в канавку на корпусе замка, но плотно обжимать его после установки.
Последовательность монтажа кольца
- Смажьте внутреннюю поверхность кольца и канавку замка графитовой смазкой для облегчения монтажа.
- Расположите кольцо разрезом вверх – это предотвратит самопроизвольное смещение при эксплуатации.
- Равномерно нажимайте большими пальцами на края кольца по окружности до полной посадки в канавку.
Контроль качества фиксации: после установки резко потяните замок на себя – корпус не должен смещаться. Проверьте свободный ход ключа во всех положениях (ACC, ON, START) без заеданий.
| Ошибка | Последствие |
|---|---|
| Перекос кольца | Вибрация замка при движении |
| Неполная посадка в канавку | Самопроизвольное выпадение замка |
Важно: если кольцо деформировалось при монтаже – замените его. Повторное использование поврежденного фиксатора недопустимо.
Монтаж фиксирующих штифтов корпуса замка
Фиксирующие штифты обеспечивают надежное крепление корпуса замка зажигания к рулевой колонке. Их корректная установка исключает люфт и самопроизвольное проворачивание механизма во время эксплуатации.
Перед монтажом очистите посадочные отверстия в рулевой колонке от грязи и остатков старых штифтов. Убедитесь, что новые штифты полностью соответствуют оригинальным по длине и диаметру – использование нештатных элементов приведет к ненадежной фиксации.
- Совместите монтажные отверстия на корпусе замка с отверстиями на рулевой колонке
- Вставьте штифты вручную до упора, используя легкое вращательное движение
- Добейте штифты молотком через медную или деревянную проставку до характерного глухого звука
- Контролируйте глубину посадки: шляпки должны быть утоплены заподлицо с поверхностью корпуса
Важно: При запрессовке прикладывайте усилие строго перпендикулярно оси штифта. Перекосы при ударах могут повредить как сам штифт, так и корпус замка. После установки проверьте отсутствие подвижности узла – допустимый люфт не превышает 0.5 мм.
Подключение электрических разъемов к новому замку
Перед подключением разъемов к новому замку зажигания Дэу Нексия тщательно сверьте конфигурацию контактов старого и нового устройства. Убедитесь, что цветовая маркировка проводов и форма ключей разъемов полностью совпадают, так как несоответствие может привести к короткому замыканию или некорректной работе системы. Очистите контакты на колодках от окислов с помощью специального спрея или ластика, обеспечив надежное соединение.
Избегайте применения силы при соединении разъемов – они должны фиксироваться плавным нажатием до характерного щелчка. Проверьте целостность изоляции проводов на участке между замком и основной жгутом. Если при демонтаже были повреждены фиксаторы разъемов, замените их или используйте пластиковые хомуты для предотвращения самопроизвольного отсоединения во время движения.
Ключевые этапы подключения
- Отключите минусовую клемму АКБ для предотвращения случайного замыкания цепи.
- Последовательно подсоедините разъемы в соответствии с их формой и цветовой маркировкой:
- Основной жгут (питание, стартер, зажигание)
- Разъем системы иммобилайзера (при наличии)
- Дополнительные провода (подсветка, звуковой сигнал ключа)
- Проверьте фиксацию каждого разъема механическим способом (легкое подергивание).
- Перед окончательной сборкой панели выполните тестовый запуск:
Положение ключа Ожидаемый результат ACC Активация магнитолы, прикуривателя ON Загорание приборной панели, диагностика систем START Исправная работа стартера
Важно: При обнаружении неработающих функций или перегрева проводов немедленно прекратите эксплуатацию и проверьте схему подключения. Неправильная коммутация может вывести из строя блок управления двигателем.
Проверка работы замка во всех положениях зажигания
Поверните ключ в положение "ACC" (Accessories). Убедитесь, что активируются только вспомогательные системы: магнитола, прикуриватель и стеклоподъемники должны функционировать. Стартер и приборная панель в этом режиме работать не должны – горение лампочек или щелчки реле указывают на неисправность.
Переведите ключ в положение "ON" (Ignition). Контрольные лампы на приборной панели (чек двигателя, зарядка АКБ, давление масла) обязаны кратковременно загореться. Проверьте напряжение в бортовой сети: при включенных фарах или обогреве заднего стекла оно не должно просаживаться ниже 12В. Отсутствие индикации или срабатывание стартера свидетельствует о проблемах.
Алгоритм диагностики
Последовательно проверьте каждую позицию ключа:
- "LOCK": Извлечение ключа должно блокировать рулевую колонку. Покачайте руль – он обязан фиксироваться с характерным щелчком.
- "ACC":
- Зажигание и стартер – неактивны
- Аудиосистема и розетка 12V – работают
- "ON":
- Все контрольные лампы на щитке – горят 1-3 сек
- Топливный насоз – слышен гул
- "START": Удерживайте ключ 2-3 секунды. Двигатель должен уверенно запускаться без задержек или скрежета. После запуска ключ автоматически возвращается в "ON".
Критичные признаки неполадок: Тугое проворачивание ключа, самопроизвольное возвращение в "ACC", отсутствие фиксации в "ON", искрение или запах гари. При их обнаружении немедленно прекратите эксплуатацию – требуется замена замка.
Установка противозащитной пластины рулевой колонки
Противозащитная пластина (бронепластина) рулевой колонки – критически важный элемент, предотвращающий угоны методом высверливания замка зажигания. Её монтаж обязателен при замене замка, особенно в регионах с высоким уровнем автокраж. Без этой пластины новая деталь останется уязвимой для стандартных методов взлома.
Установка требует аккуратности и точного позиционирования пластины относительно штифтов замка зажигания. Неправильный монтаж может заблокировать поворот ключа или спровоцировать заклинивание механизма. Все работы выполняются только при снятой рулевой колонке и демонтированном замке.
Пошаговая инструкция по установке
Перед началом убедитесь, что пластина соответствует модели вашей Нексии (различается для ранних и поздних рестайлинговых версий). Подготовьте крестообразную отвертку и торцевые ключи на 10 и 13 мм.
- Демонтируйте рулевую колонку: снимите пластиковые кожухи, открутите фиксирующие гайки/болты крепления колонки к кронштейну кузова.
- Извлеките старый замок зажигания: выньте фиксирующий стопорный штифт через технологическое отверстие в корпусе колонки, используя тонкий пробойник.
- Примерьте пластину: совместите монтажные отверстия пластины с отверстиями на корпусе колонки. Убедитесь, что выступы пластины закрывают зону расположения штифтов замка.
- Зафиксируйте пластину: прикрутите её штатными болтами к корпусу колонки. Не заменяйте заводские болты – их длина рассчитана на безопасный зазор.
- Установите новый замок: вставьте замок в посадочное гнездо, убедившись, что бронепластина не мешает его полной посадке. Забейте новый стопорный штифт до упора.
- Соберите колонку: повторите действия в обратном порядке, проверьте свободный ход ключа во всех положениях перед установкой кожухов.
| Ошибка | Последствие | Решение |
|---|---|---|
| Смещение пластины относительно замка | Ключ не поворачивается, заедает | Переустановить пластину по контрольным меткам |
| Использование длинных болтов | Блокировка поворота руля | Применять только оригинальные крепежи |
| Неполная посадка стопорного штифта | Самопроизвольное выпадение замка | Забить штифт до характерного щелчка |
Важно: после установки проверьте работу замка до монтажа кожухов колонки – ключ должен плавно поворачиваться во всех положениях (ACC, ON, START). При возникновении сопротивления немедленно прекратите эксплуатацию и проверьте соосность пластины и замка.
Сборка пластиковых кожухов рулевой колонки
Перед установкой замка зажигания аккуратно соберите кожухи рулевой колонки, соблюдая последовательность операций. Начинайте с нижней половинки кожуха, предварительно убедившись в чистоте посадочных мест и отсутствии повреждений на фиксаторах.
Совместите верхнюю часть кожуха с нижней, аккуратно нажимая по периметру до характерного щелчка каждого крепежного замка. Проверьте плотность прилегания стыков и отсутствие перекосов – зазоры более 1 мм могут вызывать дребезжание при движении.
Ключевые этапы и нюансы
Важные рекомендации:
- Заведите жгут проводки в специальные пазы до фиксации половинок
- Проверьте работу механизма регулировки руля после сборки
- При замене треснувших элементов используйте только оригинальные кожухи (артикул 96382074 для Nexia N150)
| Тип крепления | Способ демонтажа | Риски при сборке |
|---|---|---|
| Винтовые соединения (нижняя часть) | Торкс T20 | Срыв резьбы при перетяжке |
| Пластиковые защелки (верх) | Плоская отвертка с протектором | Поломка фиксаторов |
Особое внимание уделите совмещению технологических вырезов под замок зажигания и подрулевые переключатели – несовпадение на 2-3 мм блокирует монтаж электронных компонентов. При обнаружении деформации нагрейте пластик строительным феном до 60°C и выровняйте деталь.
Монтирование облицовочных панелей на место
Перед началом установки облицовочных панелей тщательно убедитесь в правильной фиксации нового замка зажигания и надежности подключения всех электрических разъемов (колодок проводов, разъема ключа иммобилайзера при наличии). Проверьте, чтобы все крепежные болты или винты замка были затянуты с рекомендованным моментом, исключая перекосы.
Очистите посадочные места панелей от пыли и грязи, уделите внимание состоянию пластиковых фиксаторов и клипс – поврежденные элементы необходимо заменить. Подготовьте все снятые ранее панели, отсортировав их по порядку установки (обычно начинают с нижних и боковых элементов рулевой колонки).
Последовательность и ключевые моменты установки
Строго соблюдайте обратный порядок разборки:
- Нижние кожухи рулевой колонки: Совместите панель с направляющими и крепежными точками. Аккуратно прижмите ее по всей площади до характерного щелчка пластиковых фиксаторов. Убедитесь в плотном прилегании по всему периметру.
- Верхний кожух рулевой колонки: Установите его на место, совмещая с нижними панелями и креплениями к кронштейнам колонки. Проверьте, чтобы панель не давила на провода и не мешала свободному ходу руля во всем диапазоне.
- Панель приборного щитка (торапедо): Это наиболее ответственный этап. Начните с заведения верхней части панели под ветровое стекло, затем аккуратно совместите все нижние и боковые крепления. Последовательно зафиксируйте панель:
- Защелкните все пластиковые клипсы по периметру.
- Затяните винты крепления (обычно расположены в районе бардачка, центральной консоли и над рулевой колонкой).
- Декоративные накладки и заглушки: Установите на свои места боковые декоративные элементы центральной консоли, заглушки винтов и другие мелкие детали облицовки. Добейтесь равномерных зазоров между всеми панелями.
Обязательные проверки после монтажа:
- Плавно поверните руль влево и вправо до упора – панели не должны цепляться или издавать скрип/треск.
- Включите зажигание и проверьте работу всех кнопок и переключателей на руле и центральной консоли (если они были затронуты).
- Убедитесь в четкой индикации приборов и отсутствии посторонних шумов при работающем двигателе.
- Проверьте надежность фиксации – панели не должны прогибаться или болтаться при нажатии.
Подключение аккумулятора и пробный запуск ДВС
После установки нового замка зажигания выполните обратное подключение клемм аккумулятора: сначала надежно зафиксируйте положительную клемму (обычно красного цвета), затем – отрицательную (черного или серого цвета). Убедитесь в отсутствии перекоса и недостаточного контакта – плохое соединение вызовет проблемы с пуском.
Перед запуском двигателя проверьте положение ключа в новом замке: все электрооборудование (фары, магнитола) должно включаться в положении "ON" (зажигание), а стартер – четко срабатывать при повороте в положение "START". Убедитесь, что рулевое колесо свободно вращается после снятия блокировки.
Порядок пробного запуска и контроля
- Выжмите педаль сцепления (для МКПП) или установите селектор в "P" (для АКПП)
- Поверните ключ в положение "START" на 2-3 секунды без добавления газа
- При успешном запуске дайте двигателю поработать 1-2 минуты на холостых оборотах
Контролируйте следующие параметры во время теста:
| Индикатор "Ключ/иммобилайзер" | Должен погаснуть после запуска |
| Зарядка аккумулятора | Контрольная лампа на панели приборов тухнет |
| Работа стартера | Отсутствие скрежета или задержки срабатывания |
При возникновении проблем проверьте:
- Надежность контактов разъемов замка зажигания
- Целостность предохранителей EFI, IGN и STARTER
- Корректность соединения проводов иммобилайзера (если система штатная)
Проверка блокировки руля при выключенном зажигании
Перед демонтажем старого замка зажигания убедитесь, что рулевая колонка разблокирована. Поверните ключ в положение "ACC" (дополнительные приборы) или "ON" (зажигание), одновременно пробуя слегка покачивать руль влево-вправо. Если руль свободно вращается – блокировка отключена. Это критически важно для беспроблемного снятия замка.
При полностью вынутом ключе проверьте срабатывание противоугонного механизма. Резко дерните руль в обе стороны – он должен жестко фиксироваться с характерным щелчком. Если блокировка не активируется, диагностируйте неисправность перед заменой: проблема может крыться в личинке замка, фиксаторе рулевого вала или тросике.
Правила безопасной работы с блокировщиком
Никогда не прилагайте чрезмерных усилий к заблокированному рулю! Попытки силового проворачивания приведут к:
- Поломке пластиковых шлицов замка зажигания
- Деформации фиксирующего штифта рулевой колонки
- Обрыву троса блокировки (если он предусмотрен конструкцией)
Если ключ утерян или механизм не разблокируется:
- Верните передние колеса в строго прямое положение
- Вставьте в скважину тонкую отвертку, имитируя ключ
- Аккуратно проворачивайте инструмент, одновременно раскачивая руль
| Симптом | Вероятная причина |
| Руль блокируется хаотично | Износ кулачков личинки замка |
| Ключ не поворачивается в положение "ACC" | Заклинивание штифта блокировки |
| Слышен скрежет при попытке поворота | Поломка пружины фиксатора |
После установки нового замка обязательно проверьте работу блокировки 3-4 раза подряд. Руль должен надежно фиксироваться при вытянутом ключе и мгновенно освобождаться при повороте ключа в первое положение.
Тестирование работы сигнализации с новым замком зажигания
После установки нового замка зажигания на Daewoo Nexia выполните обязательную проверку взаимодействия с сигнализацией. Убедитесь, что все функции противоугонной системы корректно реагируют на манипуляции с замком и ключом, особенно при переключении между режимами ACC, ON и START.
Проверьте синхронизацию иммобилайзера (если он интегрирован в ключ) с блоком управления автомобиля. Несоответствие кодировки может привести к блокировке запуска двигателя даже при физически исправном замке.
Ключевые этапы тестирования
- Режим охраны: Включите сигнализацию брелоком, затем откройте водительскую дверь ключом. Сирена должна сработать через 5-30 секунд
- Запуск двигателя: Проверьте реакцию при повороте ключа в положение START. Сигнализация должна автоматически сниматься с охраны без ложных срабатываний
- Аварийные режимы: Имитируйте разрыв цепи (отсоедините клемму АКБ) – при восстановлении питания система должна перейти в режим охраны
| Действие | Ожидаемая реакция сигнализации |
|---|---|
| Поворот ключа в ACC без брелока | Прерывистые сиреновые сигналы, блокировка запуска |
| Извлечение ключа при работающем двигателе | Звуковое предупреждение и постепенное глушение ДВС |
| Механическое воздействие на руль | Активация датчика удара с эскалацией сигнала |
- Выполните полный цикл проверки: постановка/снятие с охраны с брелока и ключом
- Протестируйте работу дополнительных каналов (багажник, подкапотная зона)
- Убедитесь в корректной реакции на экстренное отключение (Valet-режим)
Контроль работы фар и габаритов при замене
После установки нового замка зажигания на Daewoo Nexia немедленно проверьте работоспособность всех осветительных приборов. Это критически важно, так как ошибки при подключении проводки или повреждение контактов могут привести к отказу системы освещения.
Начните проверку при выключенном двигателе, но включенном зажигании (положение ON). Последовательно активируйте каждый режим освещения, начиная с габаритных огней, затем ближний и дальний свет фар, противотуманные фары (при наличии), а также сигналы поворота и аварийную сигнализацию.
Порядок диагностики и решения проблем
- Включите габариты и обойдите автомобиль, проверяя:
- Передние/задние габаритные огни
- Подсветку номерного знака
- Приборную панель
- Протестируйте ближний и дальний свет фар (обязательно с помощником для контроля интенсивности луча)
- Проверьте стоп-сигналы при нажатии педали тормоза
Типичные неисправности и устранение:
- Полное отсутствие света - проверьте предохранители F1-F8 в монтажном блоке, целостность массы кузова
- Отказ отдельных ламп - осмотрите патроны на предмет окисления, замените перегоревшие лампы
- Нестабильная работа - продиагностируйте контактную группу замка зажигания, подтяните клеммы АКБ
При обнаружении проблем используйте мультиметр для прозвона цепей от замка зажигания до потребителей. Особое внимание уделите разъемам в районе рулевой колонки - они часто повреждаются при замене.
Решение проблем с самопроизвольным отключением зажигания
При самопроизвольном отключении зажигания на Daewoo Nexia первым делом проверьте контактную группу замка зажигания. Изношенные графитовые дорожки внутри узла часто приводят к прерыванию подачи напряжения при вибрации или повороте ключа. Аккуратно снимите пластиковый кожух рулевой колонки для визуального осмотра и тестирования контактов мультиметром.
Обратите внимание на состояние фишки проводки, подключенной к контактной группе. Окисление или нарушение целостности проводов в месте перехода через подвижный узел рулевой колонки – частая причина нестабильной работы. Проверьте фиксацию разъема и отсутствие переломов проводников, особенно если ранее проводились ремонтные работы в этой зоне.
Алгоритм диагностики и устранения
Последовательно выполните следующие действия:
- Тест напряжения:
- При включенном зажигании измерьте мультиметром напряжение на контакте 15 (красный провод)
- Покачайте ключ в замке – падение ниже 11V указывает на неисправность контактной группы
- Осмотр разъемов:
- Проверьте фишку ХР2 под рулевой колонкой (белый 6-пиновый разъем)
- Исследуйте колодку иммобилайзера при его наличии (зеленый 3-контактный разъем за приборной панелью)
- Проверка дополнительных элементов:
- Протестируйте реле зажигания в монтажном блоке (контакты 30-87 при подаче управления)
- Исключите замыкание проводки на массу в районе педального узла
Важно! При замене контактной группы покупайте оригинальные запчасти (артикул 96206192 для Nexia N150) – дешевые аналоги быстро истираются. После установки нового узла проверьте плавность хода ключа и отсутствие люфта, который ускоряет износ контактов.
Особенности замены замка без поворота ключа
Невозможность повернуть ключ в замке зажигания Daewoo Nexia обычно вызвана критическим износом штифтов цилиндра, поломкой пружинок или деформацией внутренних компонентов. Это исключает стандартную процедуру перевода в положение "ACC", необходимое для снятия фиксирующего стопора.
Замена требует механического вмешательства для принудительной разблокировки механизма. Неправильные действия могут повредить рулевую колонку или контактную группу, поэтому соблюдайте осторожность и подготовьте инструменты: дрель, пробойник, молоток, Torx T20 и плоскую отвёртку.
Ключевые этапы работ
- Демонтаж кожухов рулевой колонки: снимите нижнюю и верхнюю пластиковые панели, открутив саморезы крестовой отвёрткой.
- Отсоединение контактной группы: отожмите фиксаторы разъёма проводов на задней части замка.
- Высверливание секретного штифта:
- Найдите заглушку под цилиндром (Ø 2-3 мм)
- Просверлите её сверлом 3 мм на глубину 5-7 мм
- Вставьте пробойник, ударом молотка сдвиньте стопор внутрь корпуса
- Извлечение цилиндра: потяните ключ на себя – личинка выйдет из корпуса вместе с обломками штифтов.
- Снятие корпуса замка:
Действие Инструмент Открутите 2 болта крепления Torx T20 Покачивая, вытащите корпус из колонки Руки/плоскогубцы
Важно: после установки нового замка проверьте работу всех положений ключа (LOCK, ACC, ON, START) до сборки кожухов. Если руль остаётся заблокированным – потребуется регулировка положения штифта фиксатора.
Устранение люфта при установке нового замка
Люфт замка зажигания после установки – распространённая проблема, вызванная несовпадением геометрии нового узла с посадочным гнездом или износом крепёжных элементов. Это не только доставляет дискомфорт при повороте ключа, но и ускоряет износ контактной группы, создаёт риск поломки фиксаторов.
Перед началом работ убедитесь, что люфт вызван именно замком, а не изношенным рулевым валом или кронштейном. Проверьте плотность прилегания корпуса к площадке и отсутствие вибрации крепёжных ушей при покачивании рулевой колонки.
Методы фиксации замка
Уплотнение монтажным кольцом: Некоторые комплекты замков включают пластиковое или резиновое кольцо. Установите его между корпусом замка и приборной панелью перед фиксацией – это компенсирует зазоры.
Корректировка крепёжных лепестков: Аккуратно подогните металлические "уши" замка пассатижами внутрь на 1-2 мм перед установкой. Это увеличит усилие притяга к кузову.
- Использование шайб-прокладок:
- Вырежьте 2-3 шайбы из плотной резины (толщиной 1-2 мм)
- Наденьте их на крепёжные болты перед вкручиванием
- Затягивайте равномерно до исчезновения качения корпуса
- Усиление термоклеем:
- Нанесите полоску клея на тыльную часть корпуса замка
- Быстро установите узел в гнездо до застывания состава
- Излишки удалите после фиксации болтами
Важно: избегайте перекоса при затяжке болтов! Деформация корпуса может заблокировать механизм. После устранения люфта проверьте работу всех положений ключа (ACC, ON, START) до сборки пластиковых накладок.
Рекомендации по выбору оригинальных запчастей
Оригинальные замки зажигания для Daewoo Nexia производятся с соблюдением заводских допусков и параметров безопасности. Они гарантируют корректную работу иммобилайзера, точное совпадение разъемов и длительный срок службы без перебоев в контактах.
Использование контрафактных аналогов часто приводит к проблемам с запуском двигателя, быстрому износу контактной группы и рискам заклинивания механизма. Оригинальные детали имеют защитные элементы на упаковке и самой детали, которые легко проверить через официальные сервисы.
Критерии выбора
- Проверяйте артикулы
Оригинальные номера для Nexia:- 1-го поколения (1995-2008): 96206194
- 2-го поколения (2008-2016): 96286452
- Анализируйте упаковку
Наличие голограммы GM, полиграфии без размытых шрифтов, защитного ламинационного слоя на штрих-коде. - Изучайте маркировку
На корпусе замка лазерная гравировка с артикулом и логотипом производителя (Delphi или Continental).
| Характеристика | Оригинал | Подделка |
|---|---|---|
| Вес замка | 290-310 г | 240-260 г |
| Покрытие контактов | Толстый слой серебра | Тонкое медное напыление |
При покупке требуйте предоставления сертификата соответствия. Оригиналы поставляются с чипом для синхронизации с иммобилайзером – проверяйте комплектацию. Избегайте покупки на стихийных рынках: 92% контрафакта реализуется через несанкционированные точки.
Проверка совместимости замка с иммобилайзером
Убедитесь, что новый замок зажигания полностью синхронизирован со штатным иммобилайзером Nexia. Несовместимость заблокирует запуск двигателя даже при исправной механической части и корректной установке. Игнорирование этого этапа приведёт к необходимости повторного демонтажа панели и дополнительным затратам на перепрограммирование.
Проверьте маркировку чипа на корпусе оригинального замка (обычно начинается с 9 или 4) и сопоставьте её с новым экземпляром. Для автомобилей до 2008 года с иммобилайзером IDIS совместимость критична – неоригинальные аналоги часто не работают. Модели после 2008 с системой TDS позволяют адаптировать новые компоненты через диагностическое оборудование, но требуют подтверждения совпадения протоколов.
Порядок действий
- Считайте VIN-код для точного определения типа иммобилайзера
- Сравните каталожные номера:
Тип иммобилайзера Префикс замка IDIS (до 2008) 962XXXXX, 463XXXXX TDS (после 2008) 968XXXXX, 469XXXXX - Проверьте наличие обучающего ключа (черный пластиковый ключ без чипа)
- Уточните у продавца поддержку протокола:
- IDIS – только оригинальные замки
- TDS – совместимы аналоги с чипом 7936
Важно: После установки выполните процедуру адаптации через диагностический сканер. При отсутствии обучающего ключа или оборудования обратитесь в сервис до монтажа замка. Механическая замена без электронной привязки активирует аварийный режим ЭБУ.
Правильная пайка контактов при необходимости ремонта
При повреждении проводки в замке зажигания Дэу Нексия пайка становится оптимальным ремонтным методом, обеспечивающим надежный и долговечный контакт. Качественно выполненная работа исключает риск потери напряжения, окисления и перегрева соединений, критичных для запуска двигателя.
Необходимо строго соблюдать технологию: использовать термоусадку для изоляции, подбирать припой с подходящей температурой плавления и избегать перегрева пластиковых элементов замка. Ошибки при пайке могут привести к короткому замыканию или полному выходу узла из строя.
Порядок выполнения работ
- Демонтаж и подготовка
- Снимите замок зажигания с рулевой колонки
- Аккуратно разберите корпус, освободив контактную группу
- Зачистите поврежденные провода на 10-15 мм
- Техника пайки
- Нагрейте паяльник мощностью 40-60 Вт
- Обработайте жилы флюсом (канифоль или нейтральный состав)
- Соедините провода внахлест и пропаяйте до полного покрытия припоем
- Защита соединений
- Наденьте термоусадочные трубки до пайки
- Прогрейте трубки феном для усадки
- Проверьте отсутствие оголенных участков
| Типичные ошибки | Последствия | Профилактика |
|---|---|---|
| Перегрев контактов | Деформация пластика | Пайка не дольше 3 секунд на точку |
| Кислотный флюс | Коррозия проводников | Использование нейтральных составов |
| Недостаточная изоляция | Короткое замыкание | Двойной слой термоусадки |
После сборки обязательно проверьте мультиметром сопротивление на всех режимах работы замка (ACC, ON, START). Разброс значений между контактами не должен превышать 0.5 Ом. Только после успешной диагностики устанавливайте узел на автомобиль.
Меры предосторожности при работе с подушками безопасности
Система SRS (Supplemental Restraint System) содержит пиропатроны, способные травмировать при случайном срабатывании во время ремонта. Несоблюдение правил безопасности при замене замка зажигания Daewoo Nexia может привести к развёртыванию подушек или повреждению проводки.
Перед началом работ с рулевой колонкой, замком зажигания или панелью приборов выполните обязательные подготовительные действия. Убедитесь в наличии сервисной документации по конкретной модели и году выпуска автомобиля.
Основные требования
- Отключение питания:
- Выньте ключ из замка зажигания
- Отсоедините отрицательную клемму АКБ
- Выждите 15-20 минут для разряда конденсаторов SRS
- Защита компонентов:
- Не ставьте инструменты/детали на руль или крышку подушки
- Избегайте ударов по датчикам удара (в передних стойках)
- Не проверяйте цепь подушек тестером
| Действие | Риск | Решение |
|---|---|---|
| Работа при подключённом АКБ | Случайное срабатывание пиропатронов | Всегда отсоединять питание |
| Перепутывание разъёмов | Короткое замыкание системы SRS | Помечать коннекторы изолентой |
| Контакты с металлическими предметами | Повреждение жёлтой проводки SRS | Использовать изолированный инструмент |
После завершения установки замка зажигания не подключайте АКБ сразу. Убедитесь в правильности соединения всех разъёмов SRS и отсутствии перегибов проводов. При первом включении зажигания контрольная лампа подушек должна гаснуть через 3-5 секунд – если этого не происходит, требуется диагностика сканером.
Диагностика проводки при неисправности замка зажигания
Проверка электропроводки – критический этап при проблемах с замком зажигания, так как неисправности часто вызваны обрывом проводов, окислением контактов или коротким замыканием. Игнорирование этого шага может привести к замене исправного узла и повторному возникновению неполадки.
Начните диагностику с обесточивания системы: снимите клемму "–" с аккумулятора. Обязательно проверьте состояние предохранителей F4 (15А) и F14 (10А) в монтажном блоке – они отвечают за цепи зажигания и стартера. Убедитесь в отсутствии коррозии или повреждений на самих клеммах АКБ.
Пошаговая методика проверки
Необходимые инструменты: мультиметр, контрольная лампа 12В, схема электропроводки Daewoo Nexia. Основные точки диагностики:
- Питание на замок:
- Отсоедините разъем замка (обычно 6-контактный)
- Включите мультиметр в режим вольтметра (DC 20V)
- Проверьте наличие 12В между толстым красным проводом (постоянный "+") и массой кузова
- При включенном зажигании убедитесь в напряжении на красно-черном проводе
- Цепь стартера:
- Поверните ключ в положение "START"
- Проверьте мультиметром напряжение на черно-желтом проводе
- Отсутствие 12В укажет на обрыв цепи или неисправность контактной группы
- Массовые соединения:
- Прозвоните черный провод от разъема замка до кузова
- Очистите точки крепления массы около аккумулятора и на двигателе
| Цвет провода | Назначение | Нормальное напряжение |
|---|---|---|
| Красный | Постоянный "+" от АКБ | 12В (всегда) |
| Красно-черный | Питание при включенном зажигании | 12В (ключ в ON/START) |
| Черно-желтый | Управление стартером | 12В (только в START) |
| Черный | Масса | 0 Ом до кузова |
Важно: При обнаружении окисленных контактов обработайте их очистителем электроразъемов и смажьте токопроводящей смазкой. Проверьте целостность изоляции возле рулевой колонки – провода часто перетираются от постоянного движения механизма.
Если напряжение на разъеме соответствует норме, но проблемы сохраняются – осмотрите проводку до реле стартера (расположено в монтажном блоке) и сам стартер. Механические повреждения кабелей в гофре между кузовом и дверью – типичная скрытая неисправность.
Восстановление шлицевого соединения при износе
Износ шлицов вала замка зажигания или ответного шлицевого гнезда рулевой колонки – распространённая проблема, приводящая к проворачиванию ключа без фиксации положений. Это происходит из-за естественного износа мягкого алюминиевого сплава гнезда или повреждения шлицов на валу при некорректном монтаже. Игнорирование дефекта блокирует запуск двигателя или управление зажиганием.
Восстановление возможно без замены всей колонки, если износ умеренный. Метод требует аккуратности и понимания механики соединения. При сильной деформации или сколах шлицев восстановление нецелесообразно – потребуется замена повреждённого узла (вала или корпуса гнезда).
Способы восстановления
Уплотнение соединения эпоксидным составом:
- Очистите шлицы вала и гнезда от грязи, масла ацетоном или спиртом.
- Смешайте эпоксидный клей с металлическим наполнителем (алюминиевой пудрой или стружкой).
- Нанесите тонкий слой смеси на шлицы вала, избегая попадания в пазы.
- Вставьте вал в гнездо, проворачивая для распределения состава. Зафиксируйте строго вертикально.
- Удалите излишки до застывания. Полная полимеризация – 24 часа.
Наращивание металла сваркой с последующей проточкой:
- Подходит для валов с повреждёнными шлицами.
- Заварите изношенные участки аргоном или полуавтоматом.
- Проточите шлицы по оригинальному профилю с помощью надфиля или миниатюрного фрезера.
Установка ремонтной втулки:
- Изготовьте бронзовую или стальную втулку с внутренними шлицами под вал и наружными – под гнездо колонки.
- Посадите втулку в гнездо на термостойкий клей, предварительно обработав поверхности.
| Метод | Сложность | Долговечность | Риски |
|---|---|---|---|
| Эпоксидный состав | Низкая | 1-2 года | Неправильная центровка |
| Сварка и проточка | Высокая | Более 5 лет | Перегрев вала, нарушение геометрии |
| Ремонтная втулка | Средняя | 3-4 года | Люфт при неточной подгонке |
Ключевые рекомендации: При использовании клеящих составов убедитесь в их термостойкости (выше +120°C). Проверяйте соосность вала и гнезда после восстановления – перекос ускорит износ. Надёжнее комбинировать методы: например, после наплавки сваркой дополнительно использовать минимальное количество эпоксидки для компенсации микрозазоров. После ремонта избегайте приложения ударных нагрузок на ключ.
Обработка контактов токопроводящей смазкой
После установки нового замка зажигания на Daewoo Nexia критически важно обработать его электрические контакты специальной токопроводящей смазкой. Эта процедура предотвращает окисление металлических поверхностей контактов, которое неизбежно возникает под воздействием влаги и перепадов температур в салоне автомобиля.
Токопроводящая смазка (например, Liqui Melly Kupfer-Paste, Molykote 44 или отечественные аналоги типа "Контактол") создаёт тонкий защитный слой на контактах. Этот слой сохраняет низкое переходное сопротивление, обеспечивая стабильную передачу тока даже при вибрациях и минимизируя риск потерь напряжения в цепи стартера и зажигания.
Правила нанесения смазки
Наносите состав только на предварительно очищенные контакты. Используйте для очистки:
- Специальный очиститель электронных контактов (например, Kontakt Chemie)
- Мягкую безворсовую салфетку
- Мелкозернистую наждачную бумагу (только при сильной коррозии!)
Технология нанесения:
- Обесточьте автомобиль, сняв клемму с аккумулятора
- Демонтируйте разъём замка зажигания
- Тонким слоем нанесите смазку на контактные штыри замка и ответные гнёзда разъёма
- Соберите соединение, дайте смазке равномерно распределиться под нагрузкой
- Удалите излишки салфеткой во избежание загрязнения
Избегайте обычных графитовых смазок или Литола – они не обладают электропроводностью и могут ухудшить контакт. Токопроводящий состав наносите каждые 2-3 года или при появлении симптомов плохого контакта: затруднённый запуск, мигание приборной панели при повороте ключа.
Пошаговая проверка предохранителей после замены
После замены замка зажигания на Daewoo Nexia критически важно проверить состояние предохранителей, отвечающих за электросистему автомобиля. Повреждение проводки или короткое замыкание в процессе работ могло привести к перегоранию защитных элементов.
Проверку начинайте только при выключенном зажигании и отсоединённой клемме аккумулятора. Это исключит риски повторного перегорания предохранителей или повреждения оборудования при диагностике.
Порядок действий
- Определите блоки предохранителей
Найдите два монтажных блока:- Основной – в салоне слева от рулевой колонки под пластиковой крышкой
- Дополнительный – в подкапотном пространстве возле аккумулятора
- Сверьтесь со схемой
Используйте схему на обратной стороне крышек блоков или руководство по эксплуатации. Ключевые предохранители:№ предохранителя Система F5 (10A) Зажигание, иммобилайзер F9 (15A) Стартер F12 (10A) Контрольные приборы F19 (10A) Блок управления двигателем - Визуальный осмотр
Извлеките каждый предохранитель щипцами из комплекта:- Проверьте целостность металлической перемычки – перегоревший элемент имеет явный разрыв
- Осмотрите посадочное место на почернение или оплавление пластика
- Тестирование мультиметром
При сомнениях в визуальной оценке:- Переключите прибор в режим прозвонки
- Приложите щупы к контактам предохранителя – звуковой сигнал подтверждает исправность
- Замена проблемных элементов
Устанавливайте строго аналогичные предохранители:- Не используйте элементы с большим номиналом – это приведёт к повреждению проводки
- Проверьте контакты в гнезде на коррозию перед установкой
Особенности замены для моделей с гидроусилителем руля
При замене замка зажигания на Nexia с ГУР критически важно предварительно отсоединить минусовую клемму аккумулятора. Гидравлическая система находится под постоянным давлением, и случайное включение насоса при работе с проводкой может привести к резкому неконтролируемому повороту руля или повреждению магистралей. Дополнительно убедитесь, что передние колеса выставлены строго прямо, а руль зафиксирован в нулевом положении перед снятием.
Главная сложность заключается в расположении узла ГУР: его трубки и шланги плотно проложены в районе монтажного кронштейна рулевой колонки. При демонтаже старого замка избегайте резких движений – острые края корпуса или инструмента могут повредить уплотнители гидравлических соединений. Особое внимание уделите защите разъема датчика положения руля (если установлен), который часто крепится рядом с замком и чувствителен к ударам.
Порядок действий и ключевые отличия
Помимо стандартных этапов замены (снятие кожухов, отключение разъемов, извлечение личинки), для версий с ГУР требуется:
- Освободить пространство:
- Аккуратно отвести в сторону пучок проводов, идущих к бачку ГУР
- Снять хомуты, мешающие доступу к крепежным болтам замка
- Контролировать положение рулевой рейки: Не вращайте вал замка при снятом руле! Это может вызвать смещение рейки относительно центровочных меток.
- Проверка после установки:
- Перед подключением АКБ убедитесь, что шланги ГУР не натянуты и не перекручены
- Запустив двигатель, проверьте отсутствие течей рабочей жидкости в зоне монтажа
| Риск при ошибке | Последствие для ГУР | Мера профилактики |
| Повреждение трубок | Утечка жидкости, отказ усилителя | Использовать защитные накладки на кромки |
| Смещение датчика руля | Некорректная работа ЭУР, ошибка ECU | Маркировать положение перед демонтажем |
| Короткое замыкание | Выход из строя насоса ГУР | Обязательное отключение АКБ на 10+ минут |
Заказ комплекта ключей при замене скважины
При полной замене замка зажигания на Daewoo Nexia критически важно заказывать новый комплект ключей вместе со скважиной. Производители поставляют эти компоненты как единый набор, поскольку секретный механизм нового замка и бороздки ключей синхронизированы на заводе. Использование старых ключей с новой скважиной технически невозможно – профиль будет несовместим.
Убедитесь, что в комплекте присутствуют все необходимые элементы: цилиндр замка зажигания, минимум 2 ключа с чипами (для моделей с иммобилайзером), металлические пластины с кодом для изготовления дубликатов. Отсутствие чипованных ключей приведёт к блокировке запуска двигателя, если автомобиль оборудован противоугонной системой.
Ключевые шаги при заказе
- Определите тип иммобилайзера:
- Модели до 2003 года часто без чипов
- Авто после 2003 г. требуют ключей с транспондерами
- Предоставьте данные для совместимости:
Параметр Пример VIN-код KLATF185X6B123456 Год выпуска 2008 Модель замка Оригинал (GM) / Аналог (например, Vika) - Проверьте комплектацию:
- Количество ключей (рекомендуется 3 шт.)
- Наличие чипов в каждом ключе
- Кодовую карту для дубликатов
Важно: сразу после установки нового комплекта запрограммируйте чипы ключей через диагностическое оборудование. Без процедуры адаптации иммобилайзер не распознает новые метки, и двигатель не запустится. Сохраните кодовую пластину в безопасном месте – она потребуется для изготовления дополнительных ключей.
Настройка иммобилайзера после установки нового замка
После монтажа нового замка зажигания иммобилайзер автомобиля не распознает чип в свежем ключе, блокируя запуск двигателя. Это требует обязательной перепрограммировки системы безопасности для синхронизации электронных компонентов.
Процедура настройки требует диагностического оборудования (например, Scanmatik, OP-COM) и оригинального мастер-ключа, прописанного в памяти иммобилайзера ранее. Отсутствие мастер-ключа существенно усложняет процесс, потребуя обращения к дилеру или специалисту с чип-тюнером.
Алгоритм программирования
- Подключите диагностический сканер к разъёму OBD-II автомобиля.
- Вставьте мастер-ключ, поверните зажигание в положение ON (без запуска двигателя).
- Через ПО сканера войдите в меню: Иммобилайзер → Обучение ключей.
- Следуя подсказкам системы, извлеките мастер-ключ и вставьте новый ключ в замок.
- Активируйте зажигание новым ключом, дождитесь подтверждения успешной регистрации (сигнал сканера/моргание лампы иммобилайзера).
- Повторите шаги 4-5 для всех дополнительных ключей (максимум 3-5 штук в зависимости от модели).
- Завершите процедуру в ПО, проверьте запуск двигателя каждым ключом.
| Типичные ошибки | Решение |
|---|---|
| Сканер не подключается к блоку иммобилайзера | Проверьте исправность предохранителей, целостность проводки, качество контакта в OBD-разъёме |
| Система не принимает новый ключ | Убедитесь в исправности чипа транспондера, повторите процедуру с соблюдением временных интервалов |
| После обучения не заводится двигатель | Выполните адаптацию ECU к иммобилайзеру через сканер (функция Синхронизация) |
Критические нюансы:
- Все ключи программируются одновременно – старые перестанут работать после процедуры.
- Процесс занимает 10-15 минут, зажигание нельзя выключать до завершения операций.
- При сбое питания или отключении сканера возможна блокировка иммобилайзера – потребуется сброс ошибок.
Проверка корректности работы стеклоподъемников
После замены замка зажигания обязательно протестируйте работу всех стеклоподъемников. Включите зажигание, не запуская двигатель, и последовательно проверьте каждый переключатель на двери водителя и пассажиров. Убедитесь, что стекла плавно опускаются и поднимаются без посторонних шумов или заеданий.
Особое внимание уделите синхронности срабатывания при использовании функции автоматического подъема/опускания (если она предусмотрена). Проверьте блокировку переключателей на задних дверях при активации соответствующей кнопки со стороны водителя. Любые неполадки могут указывать на нарушения в подключении электроцепи после ремонта.
Ключевые этапы диагностики
- Проверка контактов разъемов: осмотрите соединения проводки у моторов стеклоподъемников и блока управления
- Тест предохранителей: найдите в монтажном блоке предохранители F17 (20A) и F26 (15A), отвечающие за работу стеклоподъемников
- Диагностика реле: проверьте реле управления стеклоподъемниками (обычно расположено в блоке предохранителей салона)
| Симптом | Возможная причина |
|---|---|
| Не работают все стеклоподъемники | Обрыв питания, сгоревший главный предохранитель |
| Не работает одно стекло | Неисправность моторчика, засорение направляющих |
| Движение с рывками | Износ шестерен привода, перекос стекла |
- Замерьте напряжение на клеммах моторчика стеклоподъемника при нажатии кнопки (норма: ~12V)
- Проверьте состояние направляющих: очистите от грязи и обработайте силиконовой смазкой
- Протестируйте работу после повторной инициализации (вытяните стекло до конца и удерживайте кнопку 5 секунд)
Рекомендации по периодическому обслуживанию замка
Регулярная профилактика замка зажигания существенно продлевает его ресурс и предотвращает внезапные отказы. Основное внимание уделяйте механической части и контактной группе, так как они подвержены естественному износу.
Проводите осмотр каждые 30 000 км пробега или при первых признаках неполадок: затрудненном повороте ключа, самопроизвольном выключении зажигания или проблемах со стартером. Используйте только оригинальные смазочные материалы и очистители.
Ключевые процедуры обслуживания
Очистка контактной группы: При разборке удаляйте окислы с медных пластин ластиком или салфеткой, смоченной в спирте. Не применяйте абразивы или металлические щетки.
Смазка механизма:
- Цилиндр ключа: капля графитовой смазки в личинку
- Поворотный механизм: тефлоновый спрей (например, Liqui Melly)
- Исключите густые масла – они притягивают пыль
Контроль электроразъемов:
- Отсоедините колодку проводов от замка
- Проверьте фиксаторы и отсутствие оплавлений
- Обработайте контакты средством для очистки электрических соединений
| Компонент | Частота проверки | Критичные признаки износа |
| Пластины контактной группы | Каждое ТО | Глубокие прожоги, деформация |
| Пружины возвратного механизма | 30 000 км | Коррозия, потеря упругости |
| Фиксатор ключа | 30 000 км | Люфт более 1 мм |
Важно: При замене деталей используйте только совместимые комплектующие для Daewoo Nexia соответствующего года выпуска. Несоответствие размеров или формы приведет к ускоренному износу.
Список источников
При подготовке материалов использовались специализированные технические руководства и практический опыт автомобильных мастеров, специализирующихся на корейских марках. Особое внимание уделялось официальным сервисным рекомендациям и проверенным решениям от сообществ владельцев.
Дополнительно анализировались современные видеоинструкции и обсуждения типовых проблем с электрооборудованием модели. Все источники прошли перекрестную проверку на соответствие актуальным стандартам ремонта.
- Официальное руководство по ремонту Daewoo Nexia (RRC)
- Экспертные публикации в журнале "Авторемонт"
- Технический форум Daewoo-Club
- Видеоархив канала "Гараж 54" на YouTube
- Мануалы производителей автозапчастей Valeo и Delphi
- Практическое пособие "Электрооборудование автомобилей" (изд. "За рулём")
- База знаний автосервиса "АвтоДоктор"
