Как прокачать сцепление Ford Focus 2 - подсказки автовладельцам

Статья обновлена: 18.08.2025

Замена жидкости в гидроприводе сцепления – обязательная процедура для поддержания четкой работы трансмиссии. Воздух в системе вызывает «провал» педали, затрудненное включение передач и ускоренный износ деталей. Правильная прокачка восстановит работоспособность узла и предотвратит дорогостоящий ремонт.

Владельцам Ford Focus II стоит уделить внимание особенностям конструкции: расположению штуцера на рабочем цилиндре, типу тормозной жидкости (обычно DOT-4) и риску обрыва трубки при неаккуратном обслуживании. Следуя проверенной методике, операцию можно выполнить самостоятельно за 30-40 минут.

Подготовка рабочего пространства перед началом работ

Обеспечьте ровную твердую поверхность для установки автомобиля – асфальт или бетон обязательны. Исключите работы на грунте или уклоне, это критично для безопасности и точности регулировки. Зафиксируйте транспортное средство стояночным тормозом, а под колеса дополнительно установите противооткатные башмаки или крупные упоры.

Организуйте свободный доступ к моторному отсеку и зоне педального узла в салоне. Уберите из подкапотного пространства посторонние предметы, мешающие работе с бачком ГТЦ и штуцерами. Проверьте наличие достаточного искусственного освещения – переносная лампа потребуется для подсветки узлов сцепления в нижней части моторного отсека.

Необходимые инструменты и материалы

Ключи и приспособления: Набор рожковых ключей (включая размеры под штуцер прокачки), торцевая головка на 8 мм, прозрачная виниловая трубка по диаметру штуцера, чистая емкость 0.5 л.
Расходные материалы: Свежая тормозная жидкость DOT-4 (проверьте спецификацию в руководстве), ветошь, защитные очки, резиновые перчатки.
Вспомогательное оборудование: Насос для вакуумной прокачки (опционально, упрощает процесс), домкрат и подставки (если нужен доступ снизу).

Важно! Убедитесь в наличии помощника для управления педалью сцепления во время процедуры. Заранее согласуйте последовательность действий и систему команд ("качни", "держи", "отпускай").

Точное расположение штуцера прокачки на коробке передач

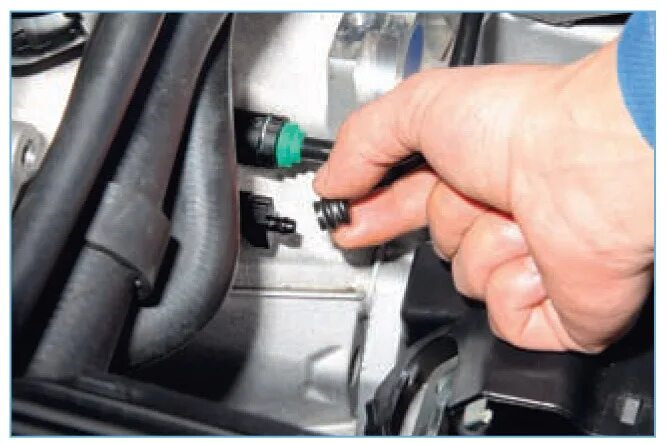

Штуцер прокачки гидропривода сцепления Ford Focus 2 расположен на корпусе главного цилиндра сцепления, который интегрирован непосредственно в картер механической коробки передач (МКПП). Компонент находится на левой стороне КПП (по направлению движения автомобиля), в верхней части агрегата, ближе к задней стенке подкапотного пространства.

Для визуального обнаружения необходимо сместиться вдоль левого лонжерона со стороны водителя. Штуцер представляет собой латунный или стальной ниппель диаметром 7–8 мм с шестигранной головкой под ключ на 8–10 мм. На нем обычно установлена резиновая защитная заглушка черного или серого цвета, предохраняющая от загрязнений.

Ключевые ориентиры для поиска

Ближайшие элементы: над штуцером проходит магистраль гидроусилителя руля, снизу – картер двигателя.
Геометрия доступа: расположен под углом 45° к вертикали, развернут в сторону колесной арки.
Особенности модификаций: на версиях с двигателем 1.8T доступ частично перекрыт патрубком интеркулера, что требует демонтажа гофры.

Тип КПП	Специфика расположения
IB5 (1.4/1.6 л)	Штуцер вынесен вперед, доступ со стороны аккумуляторного отсека
MTX-75 (2.0 л)	Смещен к задней стенке КПП, требует удлинителя для ключа

Правильная последовательность подключения прокачного шланга

Перед началом работ убедитесь, что тормозная жидкость в бачке находится между отметками MIN и MAX. Подготовьте чистую прозрачную ёмкость (0.5-1 л), новый шланг под диаметр штуцера и ключ на 8 мм. Зафиксируйте автомобиль на ровной поверхности стояночным тормозом.

Наденьте защитные очки и перчатки – тормозная жидкость вызывает коррозию и раздражение кожи. Снимите пластиковый колпачок со штуцера прокачки на рабочем цилиндре сцепления, расположенном в моторном отсеке рядом с коробкой передач.

Пошаговое подключение

Наденьте один конец шланга на чистый штуцер до упора, исключая зазоры.
Другой конец погрузите в ёмкость с налитой на дно (2-3 см) тормозной жидкостью – это предотвратит подсос воздуха.
Попросите помощника медленно выжать педаль сцепления и удерживать её в нижнем положении.
Открутите штуцер на ¼-½ оборота ключом – в шланге появятся пузырьки воздуха.
После остановки потока жидкости закройте штуцер, лишь затем разрешите помощнику отпустить педаль.

Повторяйте цикл (пункты 3-5) до полного исчезновения воздушных пузырьков в шланге. Контролируйте уровень жидкости в бачке – он не должен опускаться ниже MIN, иначе воздух попадёт в систему снова. Для надёжности после прокачки дайте системе «отстояться» 10-15 минут и проверьте ход педали.

Особенности заполнения бачка сцепления тормозной жидкостью

На Ford Focus 2 бачок гидропривода сцепления совмещён с тормозной системой и расположен в моторном отсеке со стороны водителя. Для заправки используется исключительно тормозная жидкость, рекомендованная производителем (обычно DOT 4). Важно контролировать уровень в секции, предназначенной для сцепления – он отмечен отдельной меткой «CLUTCH» или символом шестерёнки на корпусе бачка.

Перед доливом тщательно очистите крышку и горловину от грязи во избежание попадания абразивных частиц в систему. Используйте только чистую жидкость из герметично закрытой упаковки, так как она гигроскопична и быстро впитывает влагу из воздуха. Не допускайте контакта с лакокрасочным покрытием – тормозная жидкость обладает агрессивным воздействием.

Ключевые этапы и правила

Порядок заполнения:

Откройте капот, найдите полупрозрачный бачок с желтой крышкой.
Снимите крышку, протрите сухой ветошью.
Долейте жидкость до отметки «MAX» в отсеке сцепления, используя воронку с мелким фильтром.
Затяните крышку до щелчка, убедившись в герметичности.

Критические нюансы:

Не смешивайте жидкости разных стандартов (DOT 3, DOT 4, DOT 5.1) – это вызывает химические реакции и потерю свойств.
Избегайте перелива выше «MAX» – избыток выдавливается при нагреве, повреждая детали кузова.
При полном опустошении системы (например, после ремонта) потребуется прокачка сцепления для удаления воздуха.

Параметр	Значение/Рекомендация
Интервал замены	Каждые 2 года или 60 000 км
Рекомендуемая жидкость	DOT 4 (Ford WSS-M6C65-A2)
Опасность низкого уровня	Пробуксовка сцепления, попадание воздуха в систему

После заполнения проверьте работу сцепления: педаль должна иметь плавный ход без провалов. Появление воздуха в системе проявляется как «мягкая» педаль или затруднённое переключение передач. При таких симптомах необходима срочная диагностика и прокачка.

Техника нажатия педали сцепления при прокачке

Правильное нажатие педали сцепления – критически важный этап прокачки гидропривода. Несоблюдение техники приведет к неполному удалению воздуха из системы, что вызовет проблемы с переключением передач даже после обслуживания.

Работайте в паре с помощником: один манипулирует педалью внутри салона, второй контролирует прокачку на рабочем цилиндре. Перед началом убедитесь в наличии свежей тормозной жидкости в бачке и ее постоянном уровне в процессе операции.

Алгоритм действий

Полное нажатие: Помощник резко и до упора выжимает педаль сцепления. Движение должно быть быстрым, но не ударным.
Фиксация: Педаль удерживается в нижнем положении (полностью выжата) без ослабления усилия.
Открытие штуцера: В этот момент второй участник на пол-оборота откручивает прокачной штуцер на рабочем цилиндре. Появится струя жидкости с пузырьками воздуха.
Закрытие штуцера: Как только струя ослабеет или пузырьки перестанут выходить, штуцер немедленно закручивается.
Возврат педали: Только после закрытия штуцера помощник плавно и полностью отпускает педаль в исходное положение.

Ключевые моменты:

Строгая последовательность: Штуцер откручивается только при полностью выжатой и зафиксированной педали. Отпускание педали допускается строго после закручивания штуцера.
Контроль уровня жидкости: После каждого цикла (нажатие-прокачка-отпускание) доливайте свежую жидкость в бачок до отметки MAX. Попадание воздуха обратно в систему из-за пустого бачка – частая ошибка.
Чистота: Следите, чтобы грязь не попала в открытый штуцер или бачок. Используйте чистую ветошь.

Повторяйте цикл (пункты 1-5) до момента, когда из штуцера под давлением будет выходить чистая жидкость без пузырьков воздуха. Резкость и четкость хода педали после прокачки – основной признак успеха.

Контроль выхода воздушных пузырей из системы

Визуальный контроль выхода воздуха – критический этап прокачки. Используйте прозрачный шланг, плотно надетый на прокачной штуцер рабочего цилиндра сцепления, второй конец опустите в емкость с чистой тормозной жидкостью. Это позволяет четко отслеживать состав выходящей субстанции.

Пузыри проявляются как отдельные воздушные шарики или пена в потоке жидкости. Наличие даже мелких пузырьков указывает на остаточный воздух в магистрали. Продолжайте прокачку до момента, когда жидкость начинает выходить абсолютно однородной струей без газовых включений.

Ключевые аспекты контроля

Наблюдайте за жидкостью в статичном состоянии – после прекращения подачи педали пузыри всплывают в шланге
Фиксируйте интенсивность выхода: обильная пена требует продолжения процедуры
Контролируйте уровень в бачке – падение ниже MIN втягивает новый воздух

Стадия выхода	Визуальный признак	Действие
Начальная	Крупные частые пузыри, пена	Продолжать прокачку
Промежуточная	Мелкие редкие пузырьки	Увеличить циклы прокачки
Завершающая	Отсутствие пузырей, плотная струя	Затянуть штуцер

Ошибки при контроле: преждевременное прекращение прокачки при исчезновении крупных пузырей, игнорирование микропузырьков в жидкости. Это приводит к "воздушной пробке" и повторению процедуры.

Важность герметичности системы при закрытии штуцера

После завершения прокачки сцепления плотное закрытие штуцера – критический этап. Любая микрощель в соединении превращается в канал для подсоса воздуха из атмосферы в гидравлическую магистраль. Воздух, в отличие от тормозной жидкости, сжимается под давлением, что нарушает работу системы.

Негерметичность приводит к постепенному накоплению воздушных пузырьков в контуре. Это проявляется как "провал" педали сцепления, затрудненное переключение передач или полная потеря передачи усилия. Даже минимальная утечка жидкости через штуцер со временем снижает уровень в бачке, усугубляя проблему.

Ключевые аспекты обеспечения герметичности

Затяжка штуцера: Используйте рожковый ключ точного размера (обычно 8 мм). Перетяжка повреждает конусное седло, недотяжка оставляет зазор. Достигайте усилия 8-10 Н·м.
Состояние резьбы и конуса: Осмотрите конус штуцера и посадочное отверстие на предмет коррозии, забоин или грязи. Зачистите мелкой шкуркой при необходимости.
Чистота: Удалите всю грязь с резьбы и посадочной зоны перед закрытием. Частицы песка или окалины создают микроканалы.
Проверка: После закрытия протрите штуцер и область вокруг него сухой тряпкой. Нажмите педаль сцепления 5-7 раз и проверьте место на наличие капель жидкости.

Игнорирование герметичности штуцера сводит на нет все усилия по прокачке. Воздух, попавший через неплотность, потребует повторной процедуры, а постоянная утечка жидкости может привести к выходу из строя рабочего цилиндра сцепления из-за низкого уровня в бачке.

Проверка усилия на педали после завершения прокачки

После прокачки сцепления сразу проверьте сопротивление педали при нажатии. Усилие должно быть равномерным, без рывков или провалов на всём ходе педали. Резкое падение сопротивления или ощущение "пустоты" свидетельствует о неполном удалении воздуха из системы.

Сравните усилие с показателями до ремонта – оно должно быть аналогичным или незначительно увеличиться. Избыточно тугая педаль часто указывает на проблемы с тросом или направляющей втулкой, а слишком лёгкий ход – на недостаточный уровень тормозной жидкости в бачке либо остаточные воздушные пробки.

Ключевые этапы проверки

Выполните тесты в строгой последовательности:

3-5 плавных нажатий педали до упора с интервалом 10 секунд
Фиксация педали в нижнем положении на 30 секунд
Резкий возврат педали в исходное состояние

Критерии корректной работы:

Педаль возвращается без задержек и посторонних шумов
Ход сцепления составляет 120-130 мм от пола
Точка схватывания находится в средней трети хода

При отклонениях повторите прокачку, уделяя особое внимание герметичности соединений. Проверьте состояние главного и рабочего цилиндров – подтёки жидкости исключены. Замерьте свободный ход педали: норма для Focus 2 – 5-10 мм до начала сопротивления.

Симптом	Вероятная причина
Провал в начале хода	Воздух в системе, низкий уровень жидкости
Жёсткость по всему ходу	Деформация троса, коррозия втулок
Вибрация при отпускании	Износ демпферных пружин диска

Специфика прокачки сцепления с помощником и без

Гидравлическая система сцепления Ford Focus 2 требует удаления воздушных пробок после ремонтных работ или при симптомах "провала" педали. Воздух в контуре снижает эффективность передачи усилия, приводя к пробуксовке или неполному включению сцепления. Технология прокачки зависит от наличия помощника, но оба метода требуют соблюдения чистоты и контроля уровня тормозной жидкости в бачке.

Ключевое отличие между способами – необходимость синхронных действий с педалью сцепления и прокачным штуцером. При работе в одиночку эту проблему решают специальными приспособлениями или адаптацией последовательности операций. Независимо от выбранного метода, начинают процесс с визуального осмотра гидропривода на предмет утечек.

Алгоритм прокачки с помощником

Наполните бачок тормозной жидкости до отметки «MAX», наденьте чистый шланг на прокачной штуцер рабочего цилиндра, погрузив второй конец в прозрачную емкость с жидкостью
Помощник 5-6 раз энергично выжимает педаль сцепления и фиксирует её в нижнем положении
Вы ослабляете штуцер на ¾ оборота – воздушно-жидкостная смесь выйдет в емкость
Затяните штуцер ДО ОТПУСКАНИЯ педали помощником, иначе воздух втянется обратно
Повторяйте цикл (пункты 2-4) до полного исчезновения пузырей в шланге

Самостоятельная прокачка

Установите на штуцер прозрачную трубку с обратным клапаном или герметичную емкость с жидкостью
Выжмите педаль сцепления рукой (или подпоркой), зафиксируйте её в нижней точке
Открутите штуцер на ½ оборота и наблюдайте за выходом смеси
Затяните штуцер ключом, уберите фиксатор педали, дайте ей медленно вернуться
Повторяйте с интервалом 2 минуты (для стабилизации жидкости), контролируя уровень в бачке

Критерий	С помощником	Без помощника
Необходимые приспособления	Шланг, емкость, ключ	Обратный клапан/фиксатор педали
Риск обратного всасывания воздуха	Низкий	Высокий (без клапана)
Оптимальная жидкость	DOT 4 (например, Ford Super DOT 4)

При самостоятельной прокачке критичен контроль уровня жидкости – опустошение бачка приведет к повторному завоздушиванию. После завершения процедуры проверьте ход педали: нормальный рабочий ход – 120-130 мм от пола до точки срабатывания. Если педаль остается «ватной», повторите прокачку или ищите утечки в магистралях.

Типичные ошибки при самостоятельной прокачке системы

Многие автовладельцы пренебрегают проверкой уровня тормозной жидкости в бачке перед началом работ, что приводит к завоздушиванию всей системы при её критическом снижении. Недостаточный объем жидкости провоцирует подсос воздуха через главный цилиндр, усугубляя проблему вместо решения.

Игнорирование правильной последовательности прокачки контуров – ещё одна распространённая ошибка. Работа "в произвольном порядке" оставляет воздух в сложных участках магистралей, особенно на диагонально разделённых системах, характерных для Ford Focus 2.

Критические промахи и их последствия

Слабый обжим шланга на штуцере – вызывает подсос воздуха через резьбу вместо выхода пузырей, создавая ложное ощущение успешной прокачки.
Полное выкручивание прокачного штуцера – приводит к повреждению конического седла и последующему подтеканию тормозной жидкости.
Резкое опускание педали сцепления после накачки – провоцирует обратный ток жидкости с захватом воздуха через компенсационное отверстие.

Ошибка	Результат	Как избежать
Использование грязной тары для жидкости	Загрязнение системы, износ уплотнений	Применять только чистые прозрачные ёмкости
Прокачка "в одиночку" без контролёра	Неполное удаление воздуха из магистрали	Обязательное участие помощника для управления педалью

Забывают прокачать вторичный контур – после основной магистрали обязательно обслуживают трубку, идущую к рабочему цилиндру.
Не заменяют защитные колпачки штуцеров – отсутствие колпачков ведёт к закисанию резьбы и коррозии.

Признаки неполного удаления воздуха из гидропривода

Некачественная прокачка гидропривода сцепления проявляется специфическими симптомами, напрямую влияющими на управляемость автомобиля. Остатки воздуха в магистрали создают сжимаемую прослойку, нарушающую передачу усилия от педали к выжимному подшипнику.

Игнорирование этих признаков приводит к ускоренному износу дисков, поломке вилки выключения сцепления или повреждению коробки передач. Диагностировать проблему можно по следующим характерным проявлениям в процессе эксплуатации.

Характерные симптомы

Мягкий или «ватный» ход педали с отсутствием четкого сопротивления в начале хода
Необходимость многократного нажатия для включения передачи после запуска двигателя
Самопроизвольное включение сцепления при удержании педали в нижнем положении
Хруст шестерен при попытке переключения скоростей на работающем моторе
Провал педали до пола без ощущения контакта с гидравликой

Сопутствующий эффект	Причина явления
Западание педали при резком отпускании	Воздушная пробка в главном цилиндре
Плавающая точка схватывания	Перемещение пузырей по трубкам при нагреве

Важно: Симптомы могут временно ослабевать после нескольких качков педалью, но полностью исчезают только после корректной повторной прокачки системы с контролем уровня жидкости в бачке.

Утилизация отработанной тормозной жидкости после работ

Отработанная тормозная жидкость (ТЖ) токсична и экологически опасна: содержит продукты окисления, металлические частицы и гигроскопичные гликоли. Категорически запрещено сливать её в канализацию, на грунт, в водоёмы или смешивать с бытовыми отходами. Проливы необходимо немедленно нейтрализовать абсорбентами (песок, опилки).

Собранную жидкость храните в герметично закрытой таре с маркировкой "Отработанная тормозная жидкость". Используйте только химически стойкие ёмкости (оригинальные канистры от ТЖ или спецконтейнеры). Избегайте пластиковых бутылок из-под напитков – они могут раствориться. Не смешивайте ТЖ с другими техническими жидкостями (маслом, антифризом).

Правильные способы утилизации:

Специализированные пункты приёма: Обратитесь в сервисные центры, имеющие договоры с лицензированными переработчиками. Крупные автомагазины иногда принимают отходы у клиентов.
Экомобили или стационарные экопосты: Уточните график работы передвижных или стационарных пунктов сбора опасных отходов в вашем городе через местную администрацию.
Компании-утилизаторы: Самостоятельно найдите в интернете организации с лицензией на переработку гликолевых жидкостей. Услуга обычно платная.

Важно: При сдаче уточните требования пункта приёма к таре и объёмам. Не пытайтесь сжечь ТЖ или использовать повторно – это провоцирует возгорание и резко снижает эффективность тормозной системы.

Тест-драйв для проверки работоспособности сцепления

После завершения процедуры прокачки сцепления критически важно проверить его работоспособность в реальных условиях движения. Тест-драйв позволяет выявить остатки воздуха в системе, проблемы с герметичностью или некорректную регулировку, которые не всегда очевидны при статической проверке.

Проверку следует проводить на безопасном, свободном участке дороги, обеспечивающем возможность выполнения маневров разгона, торможения и переключения передач. Начинайте с осторожных действий, постепенно увеличивая нагрузку на агрегат.

Методы проверки во время движения

Проверка свободного хода педали: Перед началом движения убедитесь, что педаль сцепления имеет небольшой свободный ход (1-2 см) до момента начала сопротивления. Полный ход педали должен быть плавным, без провалов или заеданий.
Трогание с места:
- Плавно отпускайте педаль сцепления на первой передаче. Автомобиль должен трогаться уверенно, без рывков и без необходимости чрезмерно повышать обороты двигателя.
- Попробуйте тронуться на второй или даже третьей передаче (на ровном участке). Исправное сцепление должно уверенно передавать крутящий момент, двигатель при этом будет явно «натуживаться», но автомобиль поедет без пробуксовки сцепления. Если двигатель легко глохнет или сцепление явно пробуксовывает (обороты растут, а разгона нет) – это признак неисправности.
Проверка на пробуксовку (под нагрузкой):
- Разгонитесь до скорости примерно 60 км/ч на 4-й или 5-й передаче.
- Резко, но плавно, нажмите педаль акселератора «в пол». Обратите внимание на тахометр и скорость автомобиля.
- Если обороты двигателя резко взлетают, а скорость автомобиля увеличивается медленно или скачкообразно (со значительной задержкой) – сцепление пробуксовывает. Это критический признак негерметичности гидросистемы, износа дисков или неполного выключения после прокачки.
- Прислушайтесь: запах гари от сцепления во время или после такого теста также явно указывает на пробуксовку.
Проверка включения передач:
- Во время движения на разных скоростях пробуйте переключать передачи (как вверх, так и вниз). Переключения должны происходить четко, без хруста, усилий или затруднений.
- Особое внимание уделите включению задней передачи – оно также должно происходить четко, без скрежета.
- Тяжелое включение передач или хруст шестерен часто говорит о неполном выключении сцепления (ведомый диск не полностью отходит от маховика) из-за воздуха в системе или проблем с главным/рабочим цилиндром.

Важно: Во время всего теста контролируйте поведение педали сцепления. Она должна возвращаться в исходное положение полностью и без задержек. Любая вибрация на педали или посторонние шумы (шелест, свист) при работе сцепления требуют дополнительной диагностики.

Симптом во время тест-драйва	Возможная причина
Пробуксовка (обороты растут, скорость - нет)	Воздух в системе, негерметичность, износ дисков, неотрегулированный привод
Рывки при трогании/переключении	Воздух в системе, коробление ведомого диска, проблемы с демпферными пружинами
Тяжелое включение передач, хруст	Неполное выключение (воздух, неисправность цилиндров, перетянута тяга), износ диска сцепления
Вибрация педали/кузова	Деформация маховика или нажимного диска, износ шлицов

Список источников

Информация для статьи основана на технических материалах и практическом опыте.

Ключевые источники включают документацию производителя и экспертные рекомендации.

Официальное руководство по ремонту Ford Focus II (издательство Haynes)
Технические бюллетени Ford Motor Company
Специализированные форумы: Focus2.ru, FordSociety, Drive2.ru
Видеоинструкции от сертифицированных автомехаников на YouTube
Профессиональные пособия по гидравлическим системам сцепления
Статьи в автомобильных журналах "За рулём" и "Авторевю"
Мануалы по ТО от дилерских сервисных центров Ford
Отчёты о независимых тестах компонентов сцепления

Состояние уровня	Риск для системы	Действие
Выше MAX	Выдавливание избытка при нагреве	Откачать шприцем до нормы
Между MIN/MAX	Нет (оптимально)	Контролировать каждые 2-3 качка
Ниже MIN	Подсос воздуха, неполная прокачка	Немедленно остановиться и долить
