Как проверить датчик температуры охлаждающей жидкости на ВАЗ и иномарках

Статья обновлена: 18.08.2025

Исправность датчика температуры охлаждающей жидкости критична для правильной работы двигателя. Этот компонент напрямую влияет на топливную смесь, запуск мотора и систему охлаждения.

Неисправность ДТОЖ проявляется характерными симптомами: трудный запуск "на холодную", перегрев двигателя, повышенный расход топлива или нестабильные обороты холостого хода.

Самостоятельная проверка датчика доступна автовладельцам с минимальными навыками. Для диагностики потребуется мультиметр и знание параметров сопротивления вашей модели автомобиля.

Основные функции датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) непрерывно измеряет температурные показатели антифриза/тосола в системе охлаждения двигателя. Эти данные в реальном времени передаются в электронный блок управления (ЭБУ) для анализа и корректировки рабочих параметров силового агрегата.

На основе полученной информации ЭБУ оптимизирует критически важные процессы: состав топливно-воздушной смеси, момент зажигания, управление оборотами холостого хода и активацию систем, предотвращающих перегрев. Точность показаний напрямую влияет на эффективность, экологичность и ресурс двигателя.

Ключевые задачи, выполняемые с помощью ДТОЖ:

• Коррекция топливной смеси - обогащение при холодном запуске и переход на стехиометрический состав при прогреве
• Регулировка угла опережения зажигания - установка оптимального момента искрообразования
• Управление холостым ходом - повышение оборотов при прогреве для стабильной работы
• Активация вентилятора охлаждения - включение при достижении критической температуры
• Блокировка гидротрансформатора АКПП - предотвращение включения муфты до прогрева
• Контроль системы рециркуляции газов (EGR) - разрешение работы только при рабочих температурах
• Диагностика перегрева - активация аварийной сигнализации на приборной панели

Типичные симптомы неисправности датчика ДТОЖ

Некорректная работа датчика температуры охлаждающей жидкости (ДТОЖ) напрямую влияет на управление двигателем. Электронный блок управления (ЭБУ) получает ошибочные данные о температуре, что нарушает расчеты топливоподачи и угла опережения зажигания.

Это проявляется в характерных сбоях в работе силового агрегата. Игнорирование симптомов приводит к повышенному расходу топлива, ускоренному износу деталей и риску перегрева двигателя.

Основные признаки поломки:

• Затрудненный пуск "на горячую" - двигатель долго прокручивается перед запуском после прогрева из-за переобогащенной смеси.
• Неустойчивая работа на холостом ходу - плавающие обороты, вибрации или заглохание при прогретом двигателе.
• Самопроизвольная остановка двигателя - мотор глохнет на переходных режимах (например, при торможении).
• Повышенный расход топлива - ЭБУ постоянно обогащает смесь, считая двигатель холодным.
• Перегрев двигателя без включения вентилятора - при выходе из строя цепи датчика вентилятор может не активироваться.
• Некорректные показания температуры на приборной панели - стрелка не двигается, показывает максимум/минимум или хаотично меняет положение.
• Появление ошибок двигателя (Check Engine) - распространенные коды: P0115, P0116, P0117, P0118 (зависит от модели авто).
• Снижение мощности и "провалы" при разгоне - неправильное формирование топливовоздушной смеси.

Подготовка к проверке: инструменты для диагностики

Успешная диагностика датчика температуры охлаждающей жидкости (ДТОЖ) требует предварительной подготовки. Необходимо собрать набор инструментов для безопасного доступа к элементу и точного замера электрических параметров.

Базовый комплект подходит для большинства автомобилей ВАЗ (Lada Granta, Priora, Vesta) и иномарок (Volkswagen, Toyota, Hyundai), но специфика креплений и разъёмов может потребовать дополнительных адаптеров.

Необходимые инструменты

• Мультиметр с режимами измерения сопротивления (Ω) и напряжения (V)
• Набор отверток (плоская и крестовая)
• Ключи или головки (8-19 мм в зависимости от модели авто)
• Плоскогубцы/пассатижи
• Термостойкий герметик (для обратной установки)
• Ёмкость для слива ОЖ (при демонтаже)
• Диагностический сканер OBD2 (для расширенной проверки ошибок)

Инструмент	Назначение	Особенности для ВАЗ/иномарок
Мультиметр	Замер сопротивления датчика, проверка опорного напряжения	Универсален для всех авто
Ключ на "19"	Демонтаж ДТОЖ на ВАЗ 2110-2170	Для иномарок часто требуется ключ на 8-12 мм
OBD-сканер	Считывание ошибок P0115-P0118, анализ показаний в реальном времени	Обязателен для иномарок 2000+ г.в., опционален для классических ВАЗ

Меры безопасности при работе с системой охлаждения

Перед началом работ убедитесь, что двигатель полностью остыл (до температуры 40-50°C). Открытие крышки расширительного бачка или радиатора на прогретом двигателе приведет к мгновенному выбросу кипящей жидкости под высоким давлением, что вызывает тяжелые ожоги кожи и глаз.

Даже на остывшем двигателе в системе сохраняется остаточное давление. При открытии крышки всегда накрывайте её плотной ветошью, медленно поворачивайте против часовой стрелки до первого стравливания воздуха, дождитесь полного сброса давления и только затем откручивайте полностью.

Ключевые правила безопасности

• Защитная экипировка: Обязательно используйте термостойкие перчатки и защитные очки на всех этапах работ.
• Токсичность антифриза: Избегайте контакта ОЖ с кожей и глазами. При попадании - немедленно промойте большим количеством воды. Не вдыхайте пары.
• Контроль утечек: После сборки системы запустите двигатель, прогрейте до рабочей температуры и проверьте герметичность соединений (особенно вокруг датчика и патрубков).
• Электрооборудование: При проверке датчика отсоединяйте клемму «минус» АКБ перед демонтажем разъёма.
• Утилизация: Слитый антифриз собирайте в герметичные ёмкости и сдавайте в спецпункты. Запрещено сливать в канализацию или на грунт.
• Пожарная безопасность: Не допускайте попадания ОЖ на выпускной коллектор и разогретые детали двигателя.

Расположение датчика ДТОЖ на двигателях ВАЗ

Расположение датчика температуры охлаждающей жидкости (ДТОЖ) на двигателях автомобилей ВАЗ зависит от модели двигателя, системы впрыска и года выпуска автомобиля. Основное правило: датчик всегда установлен в пути циркуляции охлаждающей жидкости, контактируя с ней, чтобы точно измерять ее температуру.

Наиболее распространенные места установки ДТОЖ на двигателях ВАЗ - это корпус термостата или головка блока цилиндров (ГБЦ). На инжекторных автомобилях с электронным управлением двигателем (ЭСУД) датчик, показания которого используются контроллером (ЭБУ), имеет один электрический разъем. На некоторых моделях может присутствовать второй, внешне похожий датчик или указатель, предназначенный только для панели приборов.

Типичные места расположения на популярных моделях ВАЗ

Основные места установки датчика ДТОЖ для ЭБУ:

• На корпусе термостата: Это самое распространенное место на современных двигателях ВАЗ (8-клапанные и 16-клапанные двигатели семейства 2111, 21114, 21124, 21126, 11183, 11186 и т.д., устанавливаемые на модели от ВАЗ-2110 до Largus, Granta, Kalina, Priora, Vesta). Датчик вкручен в корпус термостата, часто со стороны, обращенной к аккумулятору или к радиатору. На некоторых моделях (например, Приора, Гранта) корпус термостата и место установки датчика могут быть частично прикрыты пластиковой защитой двигателя.
• В головке блока цилиндров (ГБЦ): Характерно для более старых карбюраторных и ранних инжекторных моделей (классика - ВАЗ 2101-2107, Нива 2121, а также ВАЗ 2108, 2109, 21099 с двигателями 2108, 2111). Датчик обычно вкручен в торец головки блока цилиндров, со стороны выпускного коллектора, рядом с местом подсоединения верхнего патрубка к радиатору.

Датчик для приборной панели (если он есть отдельно от основного ДТОЖ ЭБУ) чаще всего расположен:

• На корпусе термостата: Рядом с основным датчиком для ЭБУ, но имеющий один контакт (или клемму "под гайку") для подключения.
• На ГБЦ: В том же районе, что и основной датчик на старых моторах.

Важно: На большинстве инжекторных ВАЗов поздних моделей (начиная с 2110 и новее) установлен только один датчик ДТОЖ с разъемом (для ЭБУ). Его показания ЭБУ передает по шине данных на комбинацию приборов. Визуальный указатель на панели управляется именно этим датчиком через ЭБУ. Отдельного "датчика для приборки" на этих автомобилях нет.

Модель ВАЗ / Двигатель	Расположение ДТОЖ (для ЭБУ)	Примечание
Классика (2101-2107), Нива 2121 (карбюратор)	ГБЦ (торец, возле выпускного коллектора)	Один датчик для приборки
ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 (8кл. инжектор, мотор 2111)	ГБЦ (торец, возле выпускного коллектора)	Один датчик для ЭБУ
ВАЗ 2110, 2111, 2112 (8кл. и 16кл., моторы 2111, 2112, 21114, 21124)	Корпус термостата	Один датчик для ЭБУ
Lada Kalina (1), Priora, Granta, Kalina (2), Vesta, XRAY, Largus (8кл. 11183, 11186, 11189; 16кл. 21126, 21127, 21129)	Корпус термостата	Один датчик для ЭБУ. На Приоре, Гранте и новее термостат может быть прикрыт защитой.

Особенности подключения ДТОЖ на современных иномарках

Конструкция разъёма ДТОЖ на иномарках чаще всего неразборная и герметичная, с плотной фиксацией через клипсу или замок. Контакты внутри разъёма покрыты токопроводящей смазкой для защиты от коррозии. Сама колодка обычно жёстко закреплена на жгуте проводки, а доступ к датчику осложнён расположением в глубине подкапотного пространства.

Электрическая схема подключения предполагает два провода: сигнальный (идущий к ЭБУ) и опорное напряжение (+5В). На некоторых моделях (особенно с CAN-шиной) встречается интегрированный в единый жгут разъём, объединяющий ДТОЖ с другими датчиками системы охлаждения. Цвета проводов не унифицированы и варьируются в зависимости от производителя.

Ключевые отличия от классических ВАЗ

• Использование точных термисторов NTC: Сопротивление меняется нелинейно при нагреве, требуя сложных алгоритмов расчёта в ЭБУ.
• Дублирование датчиков: На многих двигателях установлены два ДТОЖ – для ЭБУ впрыска и отдельно для приборной панели (или системы управления вентилятором).
• Интеграция с другими системами: Данные ДТОЖ напрямую влияют на работу турбонаддува, системы рециркуляции EGR и управления фазами ГРМ.
• Специфичные ошибки: Коды неисправностей (например, P0115-P0118 по OBD-II) указывают на обрыв цепи, короткое замыкание или неверный сигнал, но не на конкретное место поломки.

Аспект	Классические ВАЗ	Современные иномарки
Колодка подключения	Открытые клеммы, винтовой зажим	Герметичный разъём с фиксатором
Расположение	Верх патрубка термостата (легкий доступ)	ГБЦ, корпус термостата, возле помпы (труднодоступное)
Количество проводов	1 (масса через корпус) или 2	Только 2 провода (обязательная изолированная цепь)

Важно: При замене датчика на иномарках обязательна замена уплотнительного кольца и обработка резьбы термостойкой герметизирующей пастой (если рекомендовано производителем). Несоблюдение момента затяжки приводит к деформации корпуса или повреждению резьбы в алюминиевых деталях двигателя.

Проверку сигнала ДТОЖ выполняют мультиметром в режимах измерения сопротивления (на холодном/горячем двигателе) и напряжения (при включенном зажигании). Сопротивление сверяют с графиком в сервисной документации для конкретной модели. Напряжение на сигнальном проводе должно плавно снижаться по мере прогрева.

Определение типа датчика: NTC термистор или другой

Для корректной диагностики необходимо сначала установить тип датчика температуры охлаждающей жидкости (ДТОЖ), установленного в автомобиле. На большинстве современных ВАЗов и иномарок применяются термисторы с отрицательным температурным коэффициентом (NTC), где сопротивление уменьшается при росте температуры. Однако встречаются и другие конструкции, включая датчики с положительным коэффициентом (PTC) или биметаллические реле.

Основной метод определения – проверка электрических параметров. Вам потребуется мультиметр в режиме омметра, техническая документация на конкретную модель авто и термометр для контроля температуры ОЖ. Отключите разъем датчика перед измерениями.

Алгоритм идентификации

Выполните следующие действия для точного определения типа датчика:

1. Измерьте сопротивление на холодном двигателе (20-25°C). Типичные значения для NTC-термисторов:
   • ВАЗ классика: 7-9 кОм
   • ВАЗ инжектор: 1.8-2.5 кОм
   • Иномарки: 2-4 кОм (уточняйте в мануале)
2. Прогрейте двигатель до 80-90°C, заглушите мотор и сразу снимите показания. Для NTC-датчиков сопротивление упадет до:
   • ВАЗ: 250-400 Ом
   • Иномарки: 200-300 Ом
3. Проанализируйте динамику изменений:
   • Плавное снижение сопротивления при нагреве – характерно для NTC.
   • Рост сопротивления при нагреве – признак PTC-датчика (редко используется для ОЖ).
   • Отсутствие изменений или скачкообразные значения – неисправность либо биметаллический тип (в старых авто).

Важно! Сверьте полученные данные с таблицей эталонных значений для вашего авто. Примеры сопротивлений NTC-термисторов:

Температура (°C)	ВАЗ 2110 (Ом)	Ford Focus 1.6 (Ом)	Toyota Camry 2.4 (Ом)
20	2,300-2,500	3,400-3,600	2,400-2,600
80	290-320	320-350	280-310
90	220-250	240-270	210-240

При несоответствии табличным значениям или нелинейном изменении сопротивления датчик требует замены. Биметаллические датчики проверяются тестером в режиме прозвонки на замыкание контактов при достижении пороговой температуры.

Внешний осмотр: проверка корпуса и контактов

Внимательно осмотрите корпус датчика на предмет механических повреждений: трещин, сколов или деформаций. Особое внимание уделите участку возле резьбового соединения и пластиковым элементам (если они есть). Нарушение герметичности корпуса приводит к утечке охлаждающей жидкости и некорректным показаниям.

Проверьте состояние электрического разъема и контактов. Убедитесь в отсутствии следов окисления (белый или зеленый налет), коррозии или загрязнений (масло, тосол, грязь) на штырьках датчика и в гнезде колодки. Оцените плотность прилегания разъема – он не должен болтаться или иметь люфт.

Ключевые этапы проверки контактов и проводки:

• Отсоедините разъем при выключенном зажигании.
• Очистите контакты датчика и колодки щеткой с мягким ворсом или ватной палочкой, смоченной в очистителе электроцепей.
• Осмотрите провода возле разъема: ищите переломы, потертости изоляции или оплавленные участки.
• Аккуратно подергайте провода – они должны быть надежно зафиксированы, без обрывов в месте пайки к контактам разъема.

Проверка целостности электрических проводов

Визуально осмотрите провода от разъёма датчика до ЭБУ двигателя на предмет механических повреждений: перетёртости изоляции, обрывы жил, следы коррозии или оплавления. Особое внимание уделите участкам возле хомутов, в точках перегиба и вблизи горячих элементов двигателя.

Используйте мультиметр в режиме прозвонки (Ω) для проверки обрывов. Отсоедините разъём датчика и колодку ЭБУ. Проверьте сопротивление между контактом сигнального провода на разъёме датчика и соответствующим контактом на колодке ЭБУ – значение должно быть близко к 0 Ом. Повторите проверку для провода массы.

Проверка короткого замыкания и изоляции

Короткое замыкание на массу: Замерьте сопротивление между сигнальным проводом датчика и кузовом авто. Исправный провод покажет обрыв (OL или ∞). Если мультиметр показывает конкретное значение – провод замкнут на массу.

Короткое замыкание на +12В: Включите зажигание. Замерьте напряжение между сигнальным проводом и массой. Наличие напряжения указывает на КЗ с силовой цепью.

Дополнительные действия:

• Пошевелите жгут проводов при включенном зажигании – скачки показаний мультиметра указывают на нестабильный контакт
• Проверьте фиксацию проводов в разъёмах – плохой контакт в клеммах вызывает ложные показания

Проверка	Методика	Норма
Обрыв цепи	Прозвонка сигнал-ЭБУ	0.1-0.5 Ом
КЗ на массу	Сопротивление сигнал-кузов	OL (бесконечность)
КЗ на +12В	Напряжение сигнал-масса	0 В (без зажигания)

Тестирование разъемов на окисление или повреждения

Осмотрите разъем датчика температуры охлаждающей жидкости (ДТОЖ) при выключенном зажигании. Отсоедините колодку проводов, обращая внимание на состояние фиксатора – поврежденные защелки могут вызывать ненадежный контакт. Проверьте внутреннюю часть разъема на наличие грязи, следов масла или тосола, которые нарушают проводимость.

Изучите металлические контакты в разъеме и на датчике под ярким светом. Ищите зеленоватый или белый налет (окислы), потемнение от перегрева, деформацию штырьков или коррозию. Особое внимание уделите возможным трещинам в пластиковом корпусе колодки и состоянию проводов у основания – их переломы часто приводят к обрыву цепи.

Методы диагностики и устранения неисправностей

• Очистка контактов: Используйте ватную палочку с изопропиловым спиртом или WD-40. Не применяйте наждачную бумагу – абразив повреждает защитное покрытие.
• Проверка натяжения: После чистки подключите/отсоедините разъем 3-4 раза для самозачистки контактов. Убедитесь в плотном прилегании без люфта.
• Тест проводки мультиметром: В режиме "прозвонки" проверьте целостность проводов от разъема до ЭБУ, отсутствие КЗ на массу. Сопротивление между пинами должно быть ∞ Ом.

Проблема	Признак	Решение
Окисление контактов	Зеленый налет, плавающие показания температуры	Чистка спиртом, обработка контактной смазкой
Облом провода у разъема	Датчик не работает при покачивании колодки	Замена клеммы или участка проводки
Деформация штырьков	Разъем подключен с усилием, перекос	Аккуратное выпрямление иглой или заменой датчика
Попадание технических жидкостей	Масляные пятна, разбухание пластика	Чистка, замена уплотнителей системы

После ремонта подключите разъем до щелчка фиксатора. Запустите двигатель и проверьте показания температуры сканером или через диагностическое приложение – скачки должны исчезнуть. При замене датчика на иномарках используйте оригинальные уплотнительные кольца – несоответствие размеров вызывает протечки.

Проверка сопротивления ДТОЖ мультиметром в холодном состоянии

Перед проверкой убедитесь, что двигатель остыл до температуры окружающей среды (желательно после стоянки 8-10 часов). Отсоедините электрический разъем датчика, предварительно сняв минусовую клемму с АКБ для безопасности. Визуально осмотрите контакты разъема и корпус ДТОЖ на наличие коррозии, трещин или повреждений.

Переведите мультиметр в режим измерения сопротивления (Ом). Подключите щупы прибора к выходным контактам датчика – полярность не имеет значения. Зафиксируйте полученное значение сопротивления и сверьте его с паспортными данными для вашей модели авто в холодном состоянии. Типичные значения для исправного датчика при +20°C:

Модель авто	Сопротивление (Ом)
ВАЗ 2108-2115	6 800-7 200
Lada Granta/Vesta	5 700-6 300
Renault Logan	2 200-2 700
Hyundai Solaris	13 000-16 000

Диагностика результатов

Возможные отклонения и их причины:

• Бесконечное сопротивление – обрыв внутри датчика
• Нулевое сопротивление – короткое замыкание
• Отклонение >15% от нормы – неисправность термистора

Для точной диагностики дополнительно проверьте сопротивление при прогретом двигателе (соблюдая осторожность!). Исправный термистер должен показывать 100-300 Ом при +80-90°C. Постоянное сопротивление независимо от температуры указывает на необходимость замены ДТОЖ.

Измерение сопротивления на прогретом двигателе

Прогрейте двигатель до рабочей температуры (85–95°C для большинства авто), заглушите мотор и снимите разъем с датчика температуры охлаждающей жидкости (ДТОЖ). Подключите щупы мультиметра в режиме измерения сопротивления (Ω) к контактам датчика. Убедитесь в надежном контакте щупов с клеммами, исключив замыкание на массу.

Сравните полученные показания сопротивления с эталонными значениями для вашей модели авто. При отсутствии данных ориентируйтесь на примерные параметры: для прогретого двигателя сопротивление обычно находится в диапазоне 150–450 Ом. Фиксируйте результат сразу после подключения, так как показания будут меняться по мере остывания датчика.

Анализ результатов

Нормальные показания:

• Сопротивление соответствует заводским спецификациям для текущей температуры
• Плавное изменение значений при остывании (проверьте через 5–10 минут)

Возможные неисправности:

Показания мультиметра	Вероятная проблема
0 Ом	Короткое замыкание внутри датчика
∞ Ом (обрыв)	Разрыв термистора, повреждение контактов
Отклонение >20% от нормы	Неисправность терморезистора, требующая замены

Важно: Для точной диагностики сверяйтесь с температурной таблицей конкретного производителя. У терморезистивных датчиков ВАЗ (например, 19.3828) при 90°C сопротивление должно составлять 177±17 Ом, у иномарок значения могут отличаться. После проверки восстановите электрический разъем, убедившись в чистоте контактов и отсутствии коррозии.

Сверка показаний с эталонными значениями для ВАЗ

Подключите диагностический сканер (например, ELM327 с ПО типа Torque или адаптер АСКАН) к колодке OBD-II (расположена под панелью управления возле руля). Считайте текущее значение температуры охлаждающей жидкости в реальном времени при прогретом двигателе.

Сравните полученные данные сканера с показаниями штатного указателя температуры на приборной панели. При исправных датчике и системе охлаждения расхождение не должно превышать ±5°С. Если разница значительна – проверяйте цепь датчика или сам прибор.

Эталонные значения температуры для двигателей ВАЗ

После полного прогрева (через 10-15 минут работы на холостом ходу) ориентируйтесь на нормы:

• Электронный блок управления (ЭБУ): 85-98°С в режиме холостого хода.
• Включение вентилятора: 95-105°С (зависит от модели двигателя).
• Показания на приборке: стрелка в средней зоне шкалы (±5°С от данных ЭБУ).

Состояние двигателя	Норма для ЭБУ (°С)	Действие при отклонении
Холодный запуск (утро)	+5...+35 (≈ уличной t)	Проверить цепь датчика
Прогрев до рабочей t	85-98	Диагностика термостата
Перегрев (опасно!)	>105	Остановить двигатель

Важно: Если сканер показывает стабильные 40°С, -40°С или +130°С при любых условиях – это признак обрыва или короткого замыкания в цепи датчика. Проверьте контакты разъема и сопротивление датчика мультиметром (при +20°С: 2-3 кОм для карбюраторных моделей, 6-10 кОм для инжекторных).

Нормы сопротивления для распространенных иномарок

Значения сопротивления датчиков температуры охлаждающей жидкости (ДТОЖ) на иномарках варьируются в зависимости от модели, года выпуска и производителя. Основная закономерность: при низких температурах сопротивление высокое, при прогреве двигателя – снижается. Точные параметры всегда указываются в технической документации конкретного автомобиля.

Для проверки мультиметром необходимо отсоединить разъем датчика, измерить сопротивление между его контактами при разных температурных режимах двигателя. Сравнение полученных данных с эталонными значениями помогает выявить неисправность.

Примерные нормы сопротивления

Марка / Модель	Температура (°C)	Сопротивление (кОм)
Toyota Corolla (2002-2016)	20	2.0–3.0
Toyota Corolla (2002-2016)	80	0.2–0.3
Volkswagen Golf (2004-2012)	20	2.2–2.8
Volkswagen Golf (2004-2012)	90	0.23–0.26
Ford Focus (2005-2011)	10	3.5–4.5
Ford Focus (2005-2011)	90	0.18–0.25
Honda Civic (2006-2015)	20	2.4–2.9
Honda Civic (2006-2015)	85	0.20–0.28
Nissan Qashqai (2007-2013)	30	1.5–2.0
Nissan Qashqai (2007-2013)	80	0.25–0.35

Важные нюансы:

• Данные актуальны для оригинальных датчиков OEM-качества.
• Параметры могут отличаться у двигателей одного модельного ряда (например, 1.4L vs 2.0L).
• Перед проверкой двигатель должен быть выключен не менее 4 часов для стабилизации температуры.
• При значительных отклонениях (+/- 20% от нормы) датчик подлежит замене.

Проверка опорного напряжения на датчике

Опорное напряжение (обычно +5В) подается на датчик температуры охлаждающей жидкости (ДТОЖ) от электронного блока управления двигателем (ЭБУ) по сигнальному проводу. Его наличие критично для корректной работы датчика, так как сопротивление датчика изменяется в зависимости от температуры, формируя на ЭБУ сигнальное напряжение, пропорциональное температуре.

Отсутствие или нестабильность опорного напряжения приведет к неправильным показаниям температуры на приборной панели, ошибкам в памяти ЭБУ (например, P0115, P0116, P0117, P0118), проблемам с запуском на "холодную" или "горячую", некорректной работе вентилятора охлаждения и повышенному расходу топлива.

Порядок проверки опорного напряжения

Необходимое оборудование:

• Мультиметр (вольтметр)
• Схема подключения/распиновка разъема ДТОЖ для конкретной модели авто

Этапы проверки:

1. Отсоедините разъем датчика (при включенном зажигании, но неработающем двигателе).
2. Определите контакты: Используя схему, найдите:
   • Контакт опорного напряжения (+5В от ЭБУ).
   • Контакт сигнала (на датчик).
   • Контакт "массы" (GND).
3. Измерьте напряжение:
   • Переведите мультиметр в режим измерения постоянного напряжения (DCV) до 20В.
   • Подключите красный щуп к контакту опорного напряжения на разъеме жгута проводов.
   • Подключите черный щуп к надежной "массе" (минус АКБ или чистый болт на кузове/двигателе).
   • Включите зажигание.

Оценка результатов:

Показания мультиметра	Диагностика
~5.0 ± 0.2 В	Опорное напряжение в норме. Проблема, вероятно, в самом датчике, его цепи "массы" или ЭБУ.
~0 В	Обрыв в цепи опорного напряжения от ЭБУ, короткое замыкание сигнального провода на "массу", неисправность ЭБУ.
~12 В (напряжение АКБ)	Короткое замыкание сигнального провода на "+" бортовой сети.
Значение нестабильно или сильно отличается от 5В	Плохой контакт в разъеме/колодке ЭБУ, коррозия, повреждение провода, неисправность ЭБУ.

Важные нюансы:

• На ВАЗ (классика, Lada Granta, Vesta, Niva и др.): Опорное напряжение обычно подается на средний контакт разъема 2-контактного ДТОЖ (на 3-контактных - уточняйте по схеме). "Масса" часто идет через корпус датчика или отдельный провод.
• На иномарках: Распиновка различается. Требуется точная схема (например, у Toyota часто +5V на контакт 1, сигнал на контакт 2, "масса" на контакт 3).
• Всегда проверяйте цепь "массы" датчика отдельно (сопротивление между контактом "массы" разъема и минусом АКБ должно быть близко к 0 Ом).

Тест "на падение напряжения" в цепи датчика

Тест на падение напряжения позволяет точно оценить состояние электрических соединений и проводов в цепи датчика температуры охлаждающей жидкости (ДТОЖ). Этот метод выявляет скрытое сопротивление в контактах и проводке, которое искажает сигнал датчика и вызывает ошибки ЭБУ двигателя.

Для проверки потребуется цифровой мультиметр с режимом измерения постоянного напряжения (DCV) в милливольтах. Двигатель должен быть заглушен, а зажигание включено (положение ключа "ON"), чтобы активировать цепь питания ДТОЖ. Измерения проводятся между клеммами АКБ и контрольными точками цепи.

Последовательность измерений

1. Проверка цепи питания (+5В):
   • Красный щуп мультиметра подключите к положительной клемме АКБ
   • Черный щуп подключите к сигнальному контакту разъема ДТОЖ (при отключенном датчике)
   • Зафиксируйте показания: допустимое падение – не более 0.1 В (100 мВ)
2. Проверка цепи "массы":
   • Черный щуп мультиметра подключите к отрицательной клемме АКБ
   • Красный щуп подключите к "массовому" контакту разъема ДТОЖ
   • Нормальное значение: менее 0.05 В (50 мВ)

Критические отклонения:

Показание мультиметра	Диагностируемая проблема
> 0.15 В в цепи питания	Окисление контактов, повреждение проводов от ЭБУ к датчику
> 0.1 В в цепи "массы"	Коррозия клемм, плохой контакт с кузовом, обрыв провода заземления

При превышении норм выполните:

1. Чистку контактов разъема ДТОЖ и колодки ЭБУ
2. Проверку целостности проводов тестером в режиме омметра
3. Диагностику точки заземления (для "массы"): снимите болт крепления, зачистите контактные поверхности

Помните: корректные показатели падения напряжения гарантируют точность данных о температуре ОЖ, влияющих на топливную коррекцию, прогрев и работу вентилятора.

Сканер OBD-II позволяет быстро выявить неисправности датчика температуры охлаждающей жидкости (ДТОЖ) через диагностику электронных систем двигателя. При подключении к разъёму ЭБУ устройство считывает коды ошибок, указывающие на обрыв цепи, короткое замыкание, выход сигнала за допустимый диапазон или несоответствие показаний другим датчикам. Это исключает необходимость предварительного механического демонтажа и даёт точную отправную точку для ремонта.

Основные коды ошибок ДТОЖ начинаются с P0115–P0119 в протоколе OBD2. Например, P0115 сигнализирует о неисправности цепи датчика, а P0118 – о завышенном напряжении сигнала. Сканер также отображает текущие параметры работы ДТОЖ в реальном времени: температуру ОЖ в °C, опорное напряжение и процент нагрузки на двигатель. Сравнение этих данных с эталонными значениями помогает отличить поломку датчика от проблем с проводкой или контактами.

Типовые коды ошибок и действия при их обнаружении

Расшифровка распространённых ошибок

Код ошибки	Описание	Возможные причины
P0115	Неисправность цепи ДТОЖ	Обрыв проводов, окисление разъёма, поломка датчика
P0116	Диапазон сигнала вне нормы	Неправильные показания ДТОЖ, термостат
P0117	Низкий уровень сигнала	Короткое замыкание на массу, неисправный датчик
P0118	Высокий уровень сигнала	Короткое замыкание на +12В, обрыв
P0119	Нестабильный сигнал цепи	Плохой контакт, повреждение проводки

Важные шаги после диагностики:

1. Сбросьте ошибки через сканер после устранения неполадки для проверки повторного появления кода.
2. Проверьте реальные показания температуры на сканере: при холодном двигателе они должны соответствовать окружающей среде.
3. Проанализируйте график изменения температуры: плавный рост при прогреве исключает обрыв.

При несоответствии данных сканера механическим проверкам (мультиметром, термометром) исследуйте цепь ДТОЖ: измерьте сопротивление датчика на холодном/горячем двигателе, проверьте напряжение питания (+5В) и «массу». На иномарках дополнительно используйте режим Freeze Frame сканера – он сохраняет параметры работы мотора в момент ошибки для точного анализа.

Анализ показаний температуры в реальном времени

Подключите диагностический сканер к OBD-II разъёму автомобиля, включите зажигание и запустите двигатель. В разделе "Данные в реальном времени" выберите параметр "Температура охлаждающей жидкости" (ECT) для отслеживания динамики нагрева.

Сравните показания сканера с данными приборной панели: расхождение более 5-7°C указывает на неисправность датчика или проводки. Наблюдайте за изменением значений при прогреве: плавный рост от 20-30°C до рабочей температуры (85-105°C) за 5-7 минут – норма.

Типичные сценарии поведения

Ситуация	Возможная неисправность
Скачкообразное изменение (±15°C)	Окисление контактов, повреждение проводки
Зависание на одном значении	Внутренний обрыв терморезистора датчика
Показания ниже температуры двигателя	Неисправность термостата или воздушная пробка
Превышение 110°C на ходу	Проблемы системы охлаждения (вентилятор, помпа)

При работающем вентиляторе охлаждения проверьте синхронность его включения со скачком температуры: для ВАЗ активация должна происходить при 98-103°C, для иномарок – при 100-108°C. Резкое падение показаний при увеличении оборотов двигателя свидетельствует о засорении системы или неисправности помпы.

Особенности проверки на разных авто:

• ВАЗ (кроме новых моделей): Используйте мультиметр – при 90°C сопротивление датчика должно составлять 180-210 Ом
• Иномарки с двумя датчиками: Сверяйте показания основного (для ЭБУ) и вспомогательного (для приборной панели)
• Дизельные двигатели: Учитывайте более медленный прогрев – рабочий диапазон 75-95°C

Проверка согласованности данных с другими датчиками

Сравнение показаний ДТОЖ с данными смежных датчиков через диагностический сканер выявляет скрытые неисправности. Ключевые параметры для анализа:

Датчик температуры впускного воздуха (ДТВВ): После прогрева двигателя значения ДТОЖ и ДТВВ должны сближаться (разница ≤10°C). Значительное расхождение указывает на неисправность одного из датчиков или подсос воздуха.

Критические взаимосвязи

• Лямбда-зонд: При завышенных показаниях ДТОЖ ЭБУ обогащает смесь. Если лямбда-зонд фиксирует бедную смесь – вероятна ошибка ДТОЖ.
• Положение РХХ: Завышенные обороты ХХ при рабочих показателях температуры (90-100°C) сигнализируют о несоответствии данных.
• Время впрыска: Удлинённый впрыск топлива на "прогретом" по ДТОЖ двигателе указывает на ложные показания датчика.

Косвенные признаки рассогласования:

• Вентилятор охлаждения включается при температуре, не соответствующей заводским параметрам
• Холодный воздух из печки при показаниях ДТОЖ >80°C
• Несвоевременное отключение режима прогрева (повышенные обороты)

Алгоритм проверки согласованности:

1. Зафиксировать показания ДТОЖ, ДТВВ, РХХ и лямбда-зонда на холодном двигателе
2. Прогреть двигатель до рабочих температур
3. Сравнить динамику изменений:

   Параметр	Холодный двигатель	Прогретый двигатель
   Обороты ХХ	1000-1200 об/мин	750-850 об/мин
   Время впрыска	3.5-5.0 мс	2.0-2.8 мс
   Лямбда-коррекция	Отключена	Активна (±5%)

4. Проверить включение вентилятора при достижении пороговой температуры

Расхождения более 15% между связанными параметрами требуют углублённой диагностики цепи ДТОЖ и смежных датчиков. Особое внимание – отсутствию воздушных пробок в системе охлаждения, влияющих на точность измерений.

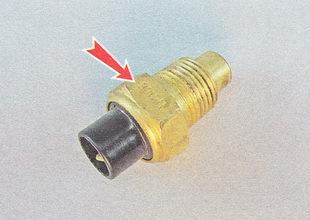

Снятие датчика: ключи и процедура демонтажа

Перед началом работ убедитесь, что двигатель остыл до безопасной температуры во избежание ожогов и повреждений. Подготовьте ёмкость для слива охлаждающей жидкости (если требуется частичный слив) и ветошь для удаления возможных подтёков.

Отсоедините минусовую клемму аккумуляторной батареи для исключения короткого замыкания. Найдите датчик температуры охлаждающей жидкости (ДТОЖ) – на большинстве ВАЗ он установлен в корпусе термостата или головке блока цилиндров, на иномарках – на выходном патрубке двигателя, возле корпуса термостата или впускного коллектора.

Необходимый инструмент

• Головка на "19" или "21" (стандартный размер для ВАЗ классических моделей)
• Трещотка или вороток с удлинителем (для удобного доступа)
• Глубинная головка на "19", "22" или "8 мм (шестигранник) (размер зависит от модели авто, часто встречается на иномарках)
• Универсальный съёмник для электрических разъёмов (или плоская отвёртка с тонким жалом)
• Ёмкость 0.5-2 литра для сбора вытекающей охлаждающей жидкости

Пошаговая процедура снятия

1. Отсоедините электрический разъём. Нажмите на фиксатор разъёма и аккуратно потяните его в сторону от датчика. Не тяните за провода!
2. Частично слейте ОЖ (при необходимости). Если датчик установлен выше уровня жидкости в расширительном бачке, слив не требуется. Если ниже (например, в блоке цилиндров), откройте сливную пробку радиатора или снимите нижний патрубок, чтобы уровень опустился ниже точки установки ДТОЖ.
3. Ослабьте датчик ключом. Наденьте головку подходящего размера на корпус датчика и плавно проверните против часовой стрелки. Избегайте перекоса!
4. Выкрутите датчик вручную. После срыва резьбы завершите выкручивание пальцами, чтобы не уронить датчик в подкапотное пространство.
5. Быстро извлеките датчик из посадочного места. Готовьте ветошь – возможна небольшая утечка жидкости. Заглушите отверстие чистой ветошью, если замена не происходит сразу.
6. Очистите резьбовое отверстие. Удалите грязь и остатки старой уплотнительной ленты/прокладки металлической щёткой или ветошью.

Особенности на популярных моделях

Модель авто	Расположение ДТОЖ	Размер ключа	Примечание
ВАЗ 2108-2115	Корпус термостата (верхний патрубок)	19 мм	Часто требует снятия воздушного фильтра
ВАЗ Калина/Гранта/Приора	Головка блока цилиндров (слева по ходу движения)	19 мм / 21 мм	Доступ затруднён, нужен удлинитель
Renault Logan/Duster	Впускной коллектор (ближе к корпусу термостата)	8 мм (шестигранник)	Используется шестигранная головка
Ford Focus II	Корпус термостата (нижняя часть)	22 мм	Требуется снятие защиты двигателя

Важно: На иномарках размер ключа может сильно варьироваться – всегда сверяйтесь с руководством по ремонту конкретной модели. При установке нового датчика используйте рекомендованный производителем тип уплотнения (медное кольцо, фторопластовая лента или герметик).

Тестирование ДТОЖ вне двигателя кипятком

Метод проверки датчика температуры охлаждающей жидкости (ДТОЖ) с помощью кипятка позволяет оценить его работоспособность и точность, не устанавливая на двигатель. Суть заключается в измерении электрического сопротивления датчика при известных температурах, создаваемых погружением в воду разной степени нагрева. Этот способ применим как для автомобилей ВАЗ, так и для большинства иномарок.

Точность проверки зависит от точности измерения температуры воды. Используйте хороший термометр. Помните, что температура кипения воды 100°C достигается только при нормальном атмосферном давлении (760 мм рт. ст.). На практике, особенно в высокогорье, вода может кипеть при более низкой температуре, что повлияет на показания.

Порядок действий

Для проведения теста потребуются: мультиметр в режиме измерения сопротивления (Омы), термометр (лучше электронный, с выносным датчиком), емкость с холодной водой, чайник или плита для нагрева, термостойкие перчатки, чистая вода (дистиллированная или кипяченая, чтобы избежать накипи на датчике).

1. Отсоедините электрический разъем от ДТОЖ.
2. Измерьте сопротивление "холодного" датчика. Опустите чувствительный наконечник ДТОЖ в емкость с водой комнатной температуры (20-25°C). Зафиксируйте значение сопротивления мультиметром, подключив щупы к контактам датчика. Для точности дайте датчику 2-3 минуты на акклиматизацию.
3. Нагрейте воду до кипения. Аккуратно поместите датчик в кипящую воду, зафиксировав его так, чтобы наконечник был погружен, но корпус не касался стенок горячей кастрюли. Используйте прищепку или зажим для безопасности.
4. Измерьте сопротивление "горячего" датчика. Дождитесь, когда температура воды стабилизируется (около точки кипения, 95-100°C в зависимости от давления). Тщательно замерьте сопротивление мультиметром.
5. Сравните результаты с эталонными. Найдите в технической документации (руководстве по ремонту, спецификациях производителя) или надежных онлайн-источниках таблицу зависимости сопротивления ДТОЖ вашей конкретной модели автомобиля от температуры. Сравните ваши замеры при ~20°C и ~100°C с табличными значениями.

Интерпретация результатов:

• Норма: Измеренные значения сопротивления должны соответствовать (с допустимым отклонением, обычно ±5-10%) табличным данным для соответствующих температур.
• Неисправность:
  • Обрыв: Мультиметр показывает бесконечно большое сопротивление (OL или 1) как в холодной, так и в горячей воде.
  • Короткое замыкание: Сопротивление близко к нулю Ом (0.0 или доли Ома) при любой температуре.
  • Выход параметров за допуск: Значения сопротивления существенно отличаются от табличных (например, на горячую сопротивление 150 Ом вместо ожидаемых 180-220 Ом).
  • Потеря чувствительности: Сопротивление изменяется, но слишком слабо или нелинейно по сравнению с таблицей.

Важные нюансы:

• Тип датчика: Подавляющее большинство ДТОЖ (NTC-термисторы) имеют отрицательный температурный коэффициент: их сопротивление уменьшается при нагреве. Значит, в кипятке (~100°C) сопротивление будет минимальным, а в холодной воде (~20°C) – максимальным. Редко встречаются датчики с PTC-термистором (положительный коэффициент), где сопротивление растет с нагревом – проверьте спецификацию вашего авто.
• Безопасность: Работа с кипятком требует осторожности! Используйте термостойкие перчатки, надежно фиксируйте датчик, избегайте брызг.
• Конденсат: После извлечения из горячей воды на датчике образуется конденсат. Тщательно просушите контакты перед установкой на двигатель.
• Точность термометра: Погрешность термометра напрямую влияет на точность проверки.

Примерные эталонные значения (NTC-термистор):

Температура (°C)	Приблизительное сопротивление (Ом)
-40	100,700
-20	29,330
0	9,420
20	3,520
40	1,450
60	670
80	330
100	180

Важно: Это ОРИЕНТИРОВОЧНЫЕ значения для многих NTC-датчиков! Всегда сверяйтесь с данными для вашего конкретного автомобиля.

Сравнение показаний при нагреве термометром и мультиметром

Для точной диагностики датчика температуры охлаждающей жидкости (ДТОЖ) сравнивают его сопротивление при нагреве с эталонными значениями. Методика проверки мультиметром требует контроля температуры ОЖ независимым прибором – термометром, способным измерять до 100-120°C. Зафиксируйте сопротивление ДТОЖ мультиметром в режиме омметра при холодном двигателе, затем прогревайте двигатель, снимая параллельные показания температуры и сопротивления.

Достоверность проверки зависит от корректного замера температуры: погружайте термометр в горловину расширительного бачка или радиатора (на снятом датчике – в ёмкость с водой). Избегайте контакта с металлическими частями! Для ВАЗ 2110 эталонное сопротивление при 20°C – 3,5 кОм, при 90°C – 240 Ом. У иномарок значения индивидуальны: например, Toyota Camry при 20°C – 2,3 кОм, при 80°C – 330 Ом.

Ключевые этапы сравнения

1. Снимите разъём с ДТОЖ, подключите щупы мультиметра к контактам датчика.
2. Замерьте температуру ОЖ термометром и сопротивление мультиметром одновременно.
3. Сравните полученные пары значений с таблицей эталонов для вашей модели авто.

Температура (°C)	ВАЗ 2110 (Ом)	Ford Focus 1.6 (Ом)	VW Golf 1.4 (Ом)
20	3500	2500	2250
50	900	800	750
90	240	220	200

Важно: расхождения более 10-15% указывают на неисправность ДТОЖ. При прогреве сопротивление должно плавно снижаться – резкие скачки сигнализируют об износе чувствительного элемента. Для иномарок используйте datasheet производителя: например, у датчиков Bosch допустимое отклонение ±5%.

Ошибки при сравнении:

• Замер температуры поверхностным пирометром (погрешность до 30%)
• Использование термометра без погружения в жидкость
• Проверка на остывающем двигателе (инерционность показаний)

Оценка изменения сопротивления при контролируемом охлаждении

После демонтажа датчика температуры охлаждающей жидкости (ДТОЖ) поместите его в металлическую ёмкость с водой или маслом, подключив мультиметр в режиме измерения сопротивления (Ω) к его контактам. Используйте термометр для точного контроля температуры жидкости, избегая прямого контакта нагревательных элементов с корпусом датчика.

Нагревайте жидкость с интервалами 10-15°C, начиная от комнатной температуры до 90-100°C. На каждом температурном этапе фиксируйте два параметра: текущую температуру среды и соответствующее показание сопротивления датчика. Для терморезисторов NTC характерно плавное снижение сопротивления при росте температуры.

Анализ результатов

Сравните полученные данные с эталонными значениями для вашей модели авто. Пример соответствия для ВАЗ 2110:

Температура (°C)	Сопротивление (Ом)
20	3,500 ± 250
50	800 ± 30
90	240 ± 15

Критерии неисправности:

• Полное отсутствие изменения показаний при нагреве
• Скачкообразные отклонения сопротивления
• Расхождение с номиналом более 20-25%

Для иномарок используйте спецификации производителя: например, у Toyota Camry при 20°C нормой считается 2,3-2,6 кОм, при 80°C – 290-330 Ом. Обрыв цепи или нулевое сопротивление указывают на необходимость замены датчика.

Проверка датчика осциллографом

Подключите активный щуп осциллографа к сигнальному выводу датчика температуры охлаждающей жидкости (ДТОЖ), а «массу» щупа – к кузову или минусу АКБ. Убедитесь, что двигатель запущен или включено зажигание, чтобы на датчик поступало опорное напряжение (обычно 5 В). Прогрейте мотор до рабочей температуры для анализа динамики сигнала.

Наблюдайте форму сигнала на экране осциллографа в реальном времени. Исправный ДТОЖ демонстрирует плавно изменяющуюся кривую напряжения без резких скачков или обрывов. Зафиксируйте значения напряжения при холодном и горячем двигателе, сравнив их с эталонными для вашей модели авто.

Анализ осциллограммы

Обратите внимание на следующие отклонения, указывающие на неисправность:

• Горизонтальная линия – обрыв цепи или заклинивание датчика.
• Резкие провалы/скачки – внутренние повреждения резистивного элемента.
• Напряжение близкое к 0 В – короткое замыкание на «массу».
• Напряжение близкое к 5 В – обрыв сигнального провода.

Проведите нагрузочный тест: резко нажмите на педаль газа. Исправный датчик покажет плавное снижение напряжения по мере роста температуры. Если сигнал «замирает» или изменяется скачкообразно – ДТОЖ требует замены.

Диагностика цепей ЭБУ при исключенном датчике

После исключения неисправности самого датчика температуры охлаждающей жидкости (ДТОЖ) необходимо проверить целостность его подключения к электронному блоку управления (ЭБУ). Для этого потребуется мультиметр и схема распиновки разъема ЭБУ конкретной модели автомобиля.

Начните с отключения колодки жгута проводов от ДТОЖ и колодки ЭБУ. Определите назначение контактов ДТОЖ по схеме (обычно: сигнальный провод, питание +5В, "масса"). Включите мультиметр в режим прозвонки или измерения сопротивления.

Проверка цепей

1. Целостность сигнального провода:
   • Подключите один щуп к сигнальному контакту колодки ДТОЖ
   • Второй щуп – к соответствующему пину разъема ЭБУ
   • Исправный провод покажет сопротивление 0-2 Ом
2. Проверка "массы":
   • Один щуп на контакт массы колодки ДТОЖ
   • Второй – на кузов автомобиля (очищенный металл)
   • Норма: 0-0.5 Ом. Высокое сопротивление указывает на коррозию или обрыв
3. Проверка опорного напряжения (+5В):
   • Включите зажигание (двигатель не запускать)
   • Черный щуп – на массу, красный – на контакт питания колодки ДТОЖ
   • Напряжение должно составлять 4.8-5.2 В

При обнаружении обрыва или короткого замыкания прозвоните весь участок цепи, особое внимание уделяя местам перегибов возле разъемов. Проверьте состояние контактов в колодках – окислы и коррозия нарушают проводимость.

Если цепи исправны, но ошибка ДТОЖ сохраняется, возможна неисправность самого ЭБУ (редко) или повреждение изоляции проводов с замыканием на соседние цепи. Для точной диагностики используйте осциллограф для анализа формы сигнала.

Замыкание цепи: метод имитации сигналов

Данный метод позволяет проверить исправность проводки от датчика температуры охлаждающей жидкости (ДТОЖ) до блока управления двигателем (ЭБУ) и реакцию самого ЭБУ на определенный сигнал, минуя сам датчик. Суть заключается в искусственном создании сигнала, который ЭБУ интерпретирует как сигнал от полностью холодного датчика.

При замыкании сигнального провода на "массу" (GND) сопротивление в цепи датчика становится близким к нулю. ЭБУ воспринимает это как сверхнизкое сопротивление холодного датчика (очень высокую температуру охлаждающей жидкости в понимании ЭБУ для NTC-термисторов) и должен отреагировать соответствующим изменением показаний на приборной панели или в данных диагностического прибора.

Порядок проверки методом замыкания

Выполняйте проверку на остывшем двигателе во избежание ожогов:

1. Подготовка: Запустите двигатель и дайте ему поработать 1-2 минуты, чтобы ЭБУ активировал цепь ДТОЖ. Заглушите двигатель.
2. Доступ к разъему: Найдите разъем датчика температуры охлаждающей жидкости (ДТОЖ) и осторожно отсоедините его от датчика.
3. Имитация сигнала: Возьмите кусок провода или металлическую перемычку (скрепку, небольшой гвоздь). Аккуратно замкните между собой сигнальный контакт разъема и контакт "массы" (GND) разъема. Важно замкнуть именно контакты в разъеме жгута проводов, а не на самом датчике.
4. Наблюдение за приборной панелью: Включите зажигание (двигатель не запускайте!). Внимательно следите за указателем температуры охлаждающей жидкости на приборной панели.

Интерпретация результатов:

• Исправная цепь и ЭБУ: Стрелка указателя температуры должна резко переместиться в крайнее положение, соответствующее максимальной температуре (обычно 120-130°C или в красную зону). На некоторых современных автомобилях с цифровым выводом данных или бортовым компьютером будет отображаться сообщение о критически высокой температуре двигателя.
• Неисправность цепи или ЭБУ: Если стрелка не двигается, остается на нуле или показывает нереально низкую температуру (например, -40°C), это указывает на проблему:
  • Обрыв в сигнальном проводе между разъемом ДТОЖ и ЭБУ.
  • Обрыв в проводе "массы" (GND) цепи ДТОЖ.
  • Плохой контакт в разъеме ЭБУ или разъеме приборной панели.
  • Неисправность самого ЭБУ (реже).
  • Неисправность указателя температуры или его цепи (если ЭБУ видит сигнал, но приборка не реагирует – нужна проверка данных сканером).

Особенности для иномарок (Распиновка):

Тип разъема ДТОЖ	Сигнальный контакт	Контакт "Массы" (GND)
2-контактный	1 (чаще всего)	2
2-контактный	2	1
3-контактный (с ДТОЖ + указателем)	Сигнал для ЭБУ (обычно 1)	Общая "масса" (чаще всего 2)

Важно: Конкретная распиновка разъема ДТОЖ может отличаться у разных моделей иномарок. Для точного определения сигнального и массового проводов обязательно сверяйтесь с электрической схемой (wiring diagram) для вашей конкретной модели и года выпуска автомобиля перед проведением проверки.

Данный метод эффективно диагностирует цепь и реакцию ЭБУ/приборки, но не проверяет сам датчик на точность показаний в разных температурных диапазонах. Для проверки самого датчика необходим метод измерения сопротивления при разных температурах.

Особенности проверки двухконтактных датчиков

Двухконтактные датчики температуры охлаждающей жидкости (ДТОЖ) являются наиболее распространенным типом. Ключевая особенность их проверки заключается в понимании принципа работы: один контакт является сигнальным, второй – контактом "массы" (заземления). Основной метод диагностики – измерение электрического сопротивления между этими двумя контактами при различных температурах ОЖ.

Важно помнить, что двухконтактные ДТОЖ могут быть двух основных видов по типу сигнала: аналоговые (термисторы, меняющие сопротивление) и цифровые (выдающие напряжение или ШИМ-сигнал). Метод проверки сопротивления применим в основном к аналоговым датчикам, которые составляют большинство двухконтактных. Цифровые требуют проверки выходного напряжения на сигнальном проводе.

Методы проверки аналоговых двухконтактных ДТОЖ

Для проверки термистора (аналогового датчика) потребуется мультиметр в режиме измерения сопротивления (Омы) и источник тепла/холода для изменения температуры чувствительного элемента датчика.

1. Отключение и демонтаж: Отсоедините электрический разъем датчика. При необходимости (для точности измерений при разных температурах) демонтируйте датчик с двигателя.
2. Измерение "холодного" сопротивления: Измерьте сопротивление между контактами датчика при комнатной температуре (около 20-25°C). Сравните полученное значение с паспортными данными для данной модели датчика или с таблицей типовых значений.
3. Измерение "горячего" сопротивления:
   • Без демонтажа: Прогрейте двигатель до рабочей температуры (около 90-95°C), заглушите мотор, быстро отсоедините разъем и измерьте сопротивление.
   • С демонтажем: Погрузите рабочую часть датчика в сосуд с водой, нагретой до 80-90°C (можно использовать термометр для контроля). Измерьте сопротивление.
4. Проверка зависимости: Наиболее точный метод – проверка изменения сопротивления при плавном нагреве или охлаждении датчика. Сопротивление должно плавно уменьшаться при нагреве и плавно увеличиваться при охлаждении, без скачков или обрывов.
5. Проверка на массу: Одним щупом мультиметра касаются сигнального контакта датчика, другим – надежно зачищенного металла двигателя (массы). При исправном датчике и его цепи мультиметр должен показать сопротивление, близкое к тому, что измерено между контактами самого датчика на текущей температуре. Значительное отклонение указывает на плохую "массу" датчика или обрыв цепи.

Особенности на ВАЗ и иномарках

Основное отличие при проверке двухконтактных ДТОЖ на автомобилях ВАЗ классических моделей (например, ВАЗ 2108-2115) и многих иномарках заключается в специфичных номиналах сопротивления.

Температура ОЖ (°C)	Приблизительное сопротивление (Ом) ВАЗ	Приблизительное сопротивление (Ом) Иномарки (Пример)
+100	175-190	~180-200
+90	235-260	~240-280
+80	330-400	~300-400
+70	450-550	~400-600
+60	650-850	~600-900
+50	1100-1450	~1000-1500
+40	1900-2500	~1800-2500
+30	3200-4200	~3000-4000
+20	5800-7500	~5500-7000
+10	10500-13500	~10000-13000
0	18500-23500	~18000-22000
-10	33000-43000	~30000-40000
-20	60000-80000	~55000-75000

Критически важно: Приведенные значения в таблице являются ориентировочными. Для точной диагностики всегда сверяйтесь с данными производителя автомобиля или конкретного датчика (технической документацией, мануалом по ремонту, спецификациями на упаковке нового датчика). Номиналы могут существенно различаться даже среди разных моделей одного автопроизводителя.

Нюансы диагностики трехпроводных ДТОЖ

Трехпроводные датчики температуры охлаждающей жидкости (ДТОЖ) на современных ВАЗ (Lada Granta, Vesta, XRAY) и иномарках используют отдельный сигнальный провод для показаний ЭБУ и отдельный – для показаний на приборную панель. Это требует особого подхода при проверке, исключающего взаимное влияние цепей. Стандартная диагностика мультиметром "на сопротивление" без учета специфики конструкции приведет к ошибкам.

Ключевое отличие от двухпроводных ДТОЖ – наличие встроенного резистора-стабилизатора или двух независимых термисторов в одном корпусе. Первый термистор (высокоомный) передает данные на ЭБУ, второй (низкоомный) – на стрелочный указатель или цифровой дисплей приборки. Неправильная интерпретация показаний при проверке – частая причина ложных выводов о неисправности.

Алгоритм проверки трехпроводного ДТОЖ

1. Визуальный осмотр и подготовка:
   • Убедитесь в отсутствии повреждений проводов, разъема, коррозии контактов.
   • Обеспечьте доступ к разъему датчика при прогретом (50-90°C) и остывшем (менее 30°C) двигателе.
2. Идентификация контактов (ВАЗ/иномарки):

   Цепь	Цвет провода (ВАЗ)*	Цвет провода (Иномарки)*
   Масса (общая)	Черный	Черный, Коричневый
   Сигнал на ЭБУ	Серый	Зеленый, Белый, Желтый
   Сигнал на приборку	Коричневый	Желтый, Синий, Зеленый/Красный

   *Точная распиновка уточняется в руководстве по ремонту конкретной модели! Цвета могут отличаться.

3. Проверка цепи массы:
   • Отсоедините разъем ДТОЖ.
   • Замерьте сопротивление между контактом "массы" датчика и "минусом" АКБ/массой двигателя (прогретый мотор). Должно быть менее 1 Ома. Большее значение указывает на плохой контакт массы.
4. Проверка сопротивления термисторов:
   • Измерьте сопротивление между контактом "масса" и "сигнал ЭБУ" на отсоединенном датчике.
   • Измерьте сопротивление между контактом "масса" и "сигнал приборки".
   • Сравните полученные значения с табличными для данной модели при холодном и горячем двигателе. Пример для ВАЗ: ~5-7 кОм при 20°C (цепь ЭБУ), ~100-200 Ом при 90°C (цепь приборки). Значения существенно различаются для разных цепей!
5. Проверка опорного напряжения и сигнала:
6. Подключите разъем ДТОЖ. Включите зажигание.
7. Измерьте напряжение между контактом "сигнал ЭБУ" и массой двигателя. Должно быть ~5В (опорное от ЭБУ) на холодном двигателе.
8. Измерьте напряжение между контактом "сигнал приборки" и массой. Зависит от конструкции приборки (часто ~12В через стабилизатор).
9. Запустите двигатель, прогрейте. Напряжение на обоих сигнальных контактах должно плавно снижаться по мере роста температуры. Резкие скачки или отсутствие изменения – признак неисправности датчика или обрыва цепи.

Использование диагностического сканера OBD-II обязательно для точной проверки корректности интерпретации сигнала ЭБУ (сравнение реальной температуры и показаний сканера). Некорректная работа указателя на приборке при правильных данных на сканере четко указывает на проблему в цепи "сигнал приборки" или самом термисторе для приборки.

Проверка термостата и его связи с показаниями ДТОЖ

Показания датчика температуры охлаждающей жидкости (ДТОЖ) напрямую зависят от работы термостата. Если термостат заклинил в открытом положении, двигатель будет долго прогреваться, а ДТОЖ покажет заниженную температуру. При заклинивании в закрытом состоянии мотор перегреется, а датчик зафиксирует критические значения.

Для проверки связи термостата и ДТОЖ запустите холодный двигатель и наблюдайте за поведением температуры на приборной панели или через диагностический сканер. В норме стрелка должна плавно подниматься до рабочего диапазона (обычно 85-95°C), после чего термостат откроет большой контур охлаждения.

Алгоритм проверки

1. Контроль прогрева:
   • Запустите двигатель при температуре ОЖ +20°C и ниже
   • Засеките время достижения 80-85°C (норма: 5-10 минут)
2. Проверка циркуляции:
   • На прогретом двигателе (осторожно!) сожмите верхний патрубок радиатора – он должен быть горячим и упругим
   • Нижний патрубок до срабатывания термостата должен оставаться холодным
3. Диагностика ДТОЖ:
   • Сравните показания бортового компьютера и данные сканера в режиме реального времени
   • При несоответствии проверьте контакты и сопротивление датчика мультиметром

Симптом	Возможная причина	Проверка
Долгий прогрев зимой	Термостат заклинил открытым	Контроль температуры нижнего патрубка
Перегрев в пробке	Заклинивание термостата закрытым	Прогрев до 90°C с контролем верхнего патрубка
Скачки показаний ДТОЖ	Окисление контактов или неисправность датчика	Замер сопротивления на холодном/горячем двигателе

При замене термостата всегда проверяйте фактическую температуру открытия, погружая его в воду с термометром и наблюдая за началом движения клапана. Несоответствие номиналу (указан на корпусе) свидетельствует о неисправности.

Влияние качества антифриза на работу датчика температуры охлаждающей жидкости

Качество антифриза напрямую влияет на корректность показаний и долговечность датчика температуры охлаждающей жидкости (ДТОЖ). Некачественная или неподходящая охлаждающая жидкость провоцирует образование отложений (накипи, силикатного геля, коррозии) на чувствительном элементе датчика и его корпусе. Это нарушает теплопередачу между антифризом и терморезистором ДТОЖ, вызывая задержку реакции и неверные данные для ЭБУ двигателя.

Использование антифриза с истекшим сроком службы или смешивание несовместимых типов (например, карбоксилатного с силикатным) приводит к изменению его электрических свойств. Электропроводность жидкости может возрасти, создавая паразитные токи, которые искажают сигнал сопротивления датчика. ЭБУ получает ошибочную информацию о температуре, что ведет к неправильному управлению впрыском топлива, углом опережения зажигания, работой вентилятора и прогревом салона.

Ключевые проблемы и последствия

Основные риски при использовании некондиционного антифриза:

• Загрязнение и коррозия контактов: Абразивные частицы в старой или низкосортной жидкости повреждают электрические разъемы датчика, вызывая нарушение контакта.
• Изменение вязкости: Загустевший антифриз замедляет циркуляцию вокруг датчика, увеличивая инерционность его показаний.
• Электрохимическая коррозия: Агрессивные присадки в дешевых антифризах разъедают металлический корпус ДТОЖ и его резьбовое соединение, приводя к протечкам и выходу из строя.

Как предотвратить влияние антифриза на ДТОЖ:

1. Используйте антифриз, строго соответствующий спецификациям производителя автомобиля (G12, G12+, G13, Dex-Cool и т.д.).
2. Регулярно меняйте охлаждающую жидкость в рекомендованные сроки (обычно 3-5 лет или 100-200 тыс. км).
3. Избегайте смешивания разных типов антифризов и доливайте только дистиллированную воду или концентрат в правильной пропорции.
4. Контролируйте состояние ОЖ: отсутствие помутнения, осадка, масляных пятен и изменение цвета.

Признаки влияния плохого антифриза на ДТОЖ:

Симптом	Возможная причина
Скачущие или хаотичные показания температуры на приборной панели	Нарушение контакта из-за коррозии, загрязнение термоэлемента
Постоянно завышенные или заниженные показания	Теплоизолирующий слой налета на датчике
Некорректная работа вентилятора охлаждения (включение на холодном двигателе или отказ при перегреве)	Ложный сигнал от ДТОЖ из-за измененной проводимости ОЖ
Появление ошибок (например, P0115, P0117, P0118)	Выход сигнала за допустимые пределы из-за искажения сопротивления

Проверка заземления цепи ДТОЖ

Плохой контакт "массы" датчика или коррозия в цепи заземления приводят к искажению сигнала ДТОЖ. ЭБУ получает неверные данные о температуре ОЖ, что вызывает сбои: неправильную работу вентилятора, обогащение топливной смеси, трудный запуск.

Для проверки цепи заземления необходим мультиметр в режиме измерения сопротивления (Омы). Ключевые точки контроля: клемма "массы" ДТОЖ, точка крепления датчика к двигателю, кузовной "минус" и основной минус АКБ.

Последовательность проверки

1. Отсоедините разъем ДТОЖ и найдите контакт, соответствующий заземлению (обычно оплетка провода коричневого или черного цвета).
2. Проверьте сопротивление между "массовым" контактом разъема и корпусом двигателя:
   • Норма: 0–2 Ома.
   • Показания выше 5 Ом указывают на плохой контакт.
3. Проверьте цепь до АКБ: подключите один щуп к "массе" разъема ДТОЖ, второй – к минусовой клемме аккумулятора. Сопротивление должно быть близко к нулю.

Особенности для разных авто

Модель	Точка заземления	Распространенные проблемы
ВАЗ (Калина, Гранта, Приора)	Болт крепления ДТОЖ к термостату/ГБЦ, "масса" на кузове у аккумулятора	Окисление клемм на колодке датчика, коррозия под болтом датчика
Иномарки (VW, Hyundai, Kia)	Контактная площадка на ГБЦ или блоке цилиндров, центральный клеммник кузова	Разрушение оплетки проводов, коррозия в местах штатных соединений

Важно: Очистите контактные поверхности на двигателе и кузове металлической щеткой, если обнаружена коррозия. Проверьте целостность провода от датчика до точки заземления – внутри может быть обрыв.

Очистка контактов датчика без повреждений

Отсоедините электрический разъём датчика температуры охлаждающей жидкости (ДТОЖ), предварительно заглушив двигатель и остудив мотор во избежание ожогов. Аккуратно нажмите на фиксатор колодки и потяните её вдоль оси контактов, избегая перекоса или рывков за провода.

Визуально оцените состояние металлических контактов в разъёме датчика и колодке проводов: ищите зелёный или белый налёт окислов, следы коррозии, влаги или загрязнений маслом/антифризом. Незначительные отложения часто устраняются без замены компонентов.

Методы безопасной очистки

Механическая обработка:

• Используйте пластиковую щётку с мягким ворсом или ватную палочку для сухого удаления рыхлого налёта.
• Для стойких загрязнений аккуратно потрите контакты ластиком-стирашкой (белым, без абразива).
• Запрещено: применение ножей, наждачной бумаги, металлических щёток – это повредит защитное покрытие.

Химические средства:

1. Нанесите на ватную палочку или зубную щётку специализированный очиститель электронных контактов (примеры: Liqui Moly Kontakt Reiniger, Hi-Gear Contact Cleaner).
2. Обработайте поверхности, дождитесь полного испарения состава (2-3 минуты).
3. При отсутствии спецсредства используйте спирт изопропиловый, но не ацетон или бензин – они разрушают пластик.

Материал	Применение	Риски
Спецаэрозоль	Безопасно удаляет масло, окислы	Нет (при испарении)
Ватная палочка + спирт	Доступно, эффективно против пыли	Может оставить волокна
Медная щётка	Иногда используется профессионалами	Высокий риск царапин на контактах

После очистки продуйте разъёмы сжатым воздухом для удаления остатков чистящего средства и частиц грязи. Нанесите на контакты токопроводящую смазку или диэлектрический силиконовый гель для защиты от влаги перед подключением колодки обратно к датчику. Проверьте надёжность фиксации разъёма – должен прозвучать чёткий щелчок замка.

Когда замена ДТОЖ предпочтительнее ремонта

Датчик температуры охлаждающей жидкости (ДТОЖ) – неразборный элемент, поэтому физический ремонт его внутренних компонентов (терморезистора, герметичного корпуса) невозможен. Попытки вскрытия или пайки обычно приводят к необратимому повреждению, а "восстановление" контактов или чистка дают кратковременный эффект, маскируя основную проблему.

На автомобилях ВАЗ (например, моделей 2110, 2114, Гранта) и большинстве иномарок (Volkswagen, Toyota, Ford) ДТОЖ конструктивно не предназначен для ремонта. Экономия на замене неисправного датчика увеличивает риски перегрева двигателя, повышенного расхода топлива и критических поломок из-за некорректных данных для ЭБУ.

Ключевые случаи обязательной замены

• Механические повреждения: трещины корпуса, деформация резьбовой части, сколы.
• Внутренние неисправности: обрыв цепи, замыкание, отклонение сопротивления от нормы при диагностике мультиметром.
• Загрязнение или коррозия: окисление контактов, невозможность очистки без риска разрушения чувствительного элемента.
• Несоответствие показаний: расхождение данных сканера с фактической температурой двигателя после проверки эталонным термометром.
• Системные ошибки: постоянное появление кодов неисправностей (например, P0115-P0118 для OBD-II), несмотря на исправную проводку.

Калибровка нового датчика температуры охлаждающей жидкости перед установкой

Перед монтажом нового датчика температуры охлаждающей жидкости (ДТОЖ) крайне рекомендуется выполнить его калибровку (проверку соответствия характеристик). Даже новый датчик из коробки может иметь заводской брак или отклонения от номинальных параметров, что приведет к некорректным показаниям на приборной панели и, что критичнее, к неправильной работе системы управления двигателем (неверному расчету состава топливовоздушной смеси, угла опережения зажигания, работы вентилятора).

Методика калибровки одинакова в основе для ВАЗ и иномарок: проверка сопротивления датчика при различных известных температурах и сравнение с эталонными значениями. Разница заключается в конкретных цифрах сопротивления для определенных температур (указываются в мануале к автомобилю) и иногда в допусках на погрешность (для иномарок требования часто строже). Процедура требует точного контроля температуры и замера сопротивления.

Методика проверки сопротивления

Для точной калибровки вам потребуется:

• Мультиметр в режиме измерения сопротивления (Омы).
• Термометр с достаточным диапазоном (от 0°C до 100°C+) и точностью (желательно цифровой, спиртовой).
• Емкость с водой или охлаждающей жидкостью (подойдет чистая вода для проверки).
• Источник нагрева (плита) и охлаждения (лед).
• Эталонная таблица сопротивлений ДТОЖ для вашей модели авто (из руководства по ремонту или официальных данных производителя).

Типичные эталонные значения сопротивления (примерные, обязательно сверяйтесь с данными для вашего авто!):

Температура (°C)	Сопротивление (Ом) ВАЗ (пример)	Сопротивление (Ом) Иномарка (пример)	Допуск (± Ом)
+20	2800 - 3500	2200 - 2700	ВАЗ: ~100-200, Иномарка: ~50-100
+50	700 - 900	800 - 1000	ВАЗ: ~50, Иномарка: ~30
+90	200 - 250	180 - 220	ВАЗ: ~20, Иномарка: ~10

Порядок действий:

1. Подключите щупы мультиметра к выводам ДТОЖ (тип контактов: обычно два, реже один на корпус).
2. Поместите чувствительный элемент датчика и термометр в емкость с водой комнатной температуры (~20°C). Датчик должен быть погружен до рабочей зоны.
3. Дождитесь стабилизации температуры и показаний термометра. Зафиксируйте температуру и соответствующее ей сопротивление датчика.
4. Постепенно нагревайте воду, контролируя температуру термометром. На ключевых точках (например, +40°C, +60°C, +80°C, +100°C) фиксируйте сопротивление датчика.
5. Сравните полученные пары значений (Температура - Сопротивление) с эталонной таблицей для вашего автомобиля.

Важно: При нагреве избегайте резких перепадов температуры. Для проверки "холодных" режимов можно добавить лед в воду и снимать показания при остывании. Новый датчик должен укладываться в допуски, указанные для вашей модели. Если сопротивление при одинаковой температуре отличается от эталонного на величину, превышающую допустимую погрешность (особенно в рабочем диапазоне 80-100°C) – датчик бракован и подлежит замене. Установка непроверенного датчика может маскировать другие неисправности системы.

Особенности замены датчика на автомобилях с ГБО

На автомобилях с газобаллонным оборудованием (ГБО) температурный режим двигателя часто отличается от работы на бензине из-за более высокой температуры сгорания газа. Это предъявляет повышенные требования к точности показаний датчика температуры охлаждающей жидкости (ДТОЖ), так как некорректные данные могут привести к неправильной коррекции угла опережения зажигания газовым контроллером и повышенному износу двигателя.

Замена ДТОЖ на машинах с ГБО требует особого внимания к качеству самого датчика и его характеристикам. Неподходящий или неисправный датчик провоцирует ошибки в работе газовой системы, неоптимальное смесеобразование, повышенный расход топлива (как газа, так и бензина) и риск перегрева силового агрегата, особенно при активной езде или под нагрузкой.

Ключевые отличия при замене ДТОЖ на авто с ГБО

Критичные моменты:

• Точность калибровки: Датчик должен строго соответствовать заводским параметрам автомобиля по сопротивлению/температурной характеристике. Использование неоригинальных или универсальных датчиков сомнительного качества крайне не рекомендуется – даже небольшая погрешность сильно влияет на работу газового редуктора и форсунок.
• Ошибки ГБО: Неправильные показания нового ДТОЖ – частая причина ошибок газового контроллера (например, связанных с прогревом или температурным режимом). После замены обязательна проверка на наличие кодов неисправностей в памяти ЭБУ ГБО сканером.
• Влияние на переключение топлива: Многие ГБО используют температуру ОЖ для переключения с бензина на газ. Неточный датчик вызовет преждевременное или запоздалое переключение, что может привести к рывкам, провалам или затрудненному пуску на газе.

Процедура замены:

1. Доступ: Элементы ГБО (газовые магистрали, редуктор, фильтры) часто затрудняют физический доступ к ДТОЖ. Требуется осторожность, чтобы не повредить газовые компоненты.
2. Охлаждение: Работы проводятся только на холодном двигателе во избежание ожогов и для снижения давления в системе охлаждения.
3. Герметичность: Особое внимание уделяется герметичности резьбового соединения нового датчика. Утечка ОЖ опасна для двигателя и может повредить элементы ГБО.
4. Калибровка/Адаптация: На некоторых моделях авто и ГБО после замены может потребоваться процедура адаптации температурного датчика через сервисное ПО газового контроллера.
5. Проверка: После замены необходимо:
   • Контролировать реальную температуру двигателя (по указателю на приборной панели) и отсутствие перегрева.
   • Убедиться в корректном переключении ГБО с бензина на газ при достижении заданной температуры.
   • Считать ошибки ЭБУ двигателя и ЭБУ ГБО.

Рекомендации по выбору датчика:

Тип авто	ВАЗ (Lada)	Иномарки
Приоритет	Оригинальные датчики (GM, Bosch) или проверенные качественные аналоги (FAE, JP Group)	Строго оригинальные датчики (OEM) или сертифицированные аналоги премиум-сегмента (VDO, Beru, NGK)
Риск	Высокий риск некорректной работы ГБО с дешевыми аналогами	Очень высокий риск сбоев ГБО и двигателя с неоригинальными датчиками

Профилактические меры для продления срока службы ДТОЖ

Соблюдение регламента замены охлаждающей жидкости критически важно для ресурса датчика. Используйте только антифризы, соответствующие спецификациям производителя автомобиля, так как некачественные составы образуют отложения и вызывают коррозию чувствительного элемента ДТОЖ. Замену проводите строго по указанным срокам, даже если жидкость визуально кажется чистой.

Контролируйте герметичность системы охлаждения для предотвращения воздушных пробок и локального перегрева. Регулярно проверяйте целостность патрубков, радиатора и крышки расширительного бачка. Подтекания антифриза приводят к изменению его химического состава и ускоренному образованию накипи на датчике.

Ключевые рекомендации

• Защита электрических контактов: Обрабатывайте разъем ДТОЖ токопроводящей смазкой для предотвращения окисления. Проверяйте фиксацию колодки при каждом ТО.
• Аккуратность при замене: При установке нового датчика соблюдайте момент затяжки (обычно 10-20 Н·м для ВАЗ, уточняйте в мануале для иномарок). Перетяжка повреждает корпус или резьбу.
• Мониторинг температуры: Немедленно устраняйте причины перегрева двигателя (неисправный термостат, забитый радиатор) – экстремальный нагрев разрушает датчик.
• Чистота системы: При замене антифриза промывайте контур дистиллированной водой для удаления ржавчины и осадка. Избегайте смешивания разных типов ОЖ.
• Диагностика ошибок: Проверяйте память ЭБУ на наличие кодов неисправностей, связанных с температурой, даже при отсутствии явных симптомов.

Список источников

При подготовке материалов по диагностике датчика температуры охлаждающей жидкости (ДТОЖ) для автомобилей ВАЗ и иномарок, критически важно опираться на технически точную информацию. Различия в конструкциях, параметрах сопротивления и схемах подключения требуют проверки данных по конкретным моделям.

Следующие категории источников обеспечивают достоверные сведения для самостоятельной проверки ДТОЖ мультиметром, визуального осмотра и анализа типовых неисправностей. Особое внимание следует уделять официальной документации и профильным ремонтным руководствам.

Ключевые категории информационных материалов

• Официальные сервисные руководства производителей автомобилей (Factory Service Manuals)
• Электрические схемы конкретных моделей ВАЗ (Lada) и импортных марок
• Специализированные автомобильные справочники (Haynes, Chilton)
• Технические бюллетени и базы данных авторемонта (Autodata, Mitchell 1)
• Видеоинструкции от сертифицированных автомехаников на платформах YouTube
• Профильные форумы: Drive2.ru, Форум АвтоВАЗ, модели-specific клубы иномарок
• Мануалы производителей датчиков (Bosch, Denso, VDO)
• Учебные материалы по автомобильной электронике для СТО

Видео: Замена датчиков температуры охлаждающей жидкости ваз


• ЛиАЗ-5293 - технические данные и фотографии

• Все поколения Toyota Corolla - модели десяти лет

• Полиуретановые сайлентблоки - что говорят пользователи, технические особенности и фотообзор
