Как проверить катушку зажигания на неисправность

Статья обновлена: 18.08.2025

Неустойчивая работа двигателя, провалы мощности и повышенный расход тополя – частые признаки проблем с системой зажигания.

Катушка зажигания преобразует низкое напряжение бортовой сети в высоковольтный импульс, необходимый для возникновения искры на свечах.

Её отказ приводит к пропускам воспламенения топливной смеси в цилиндрах.

Проверка этого узла – важный этап диагностики при неисправностях мотора.

Определение схемы подключения катушки

Перед диагностикой точно установите тип катушки и её электрическую схему, так как методики проверки различаются для разных конструкций. Изучите техническую документацию автомобиля или маркировку на корпусе детали – это предотвратит ошибки при измерениях и возможное повреждение электронных компонентов.

Определите количество выводов и их назначение: классические катушки с двумя первичными контактами (+, -) требуют иного подхода, чем индивидуальные (катушка на свечу) или сдвоенные модули с 4-6 пинами. Проверьте наличие дополнительных управляющих сигналов или датчиков фазировки в системах с прямым управлением от ЭБУ.

Алгоритм идентификации контактов

Питание (+12В): Ищите провод, подключённый к АКБ через реле зажигания. Проверяется тестером при включённом зажигании.
Управление (Impulse): Контакт, идущий к блоку управления. Находится прозвонкой в сторону ЭБУ или по тонкому проводу в жгуте.
Масса (GND): Крепёжный болт или отдельный провод чёрного/коричневого цвета. Должен звониться на кузов.
Выход на свечи (Output): Высоковольтный вывод (для модулей – несколько контактов). У бескорпусных катушек соединён напрямую со свечным наконечником.

Тип катушки	Кол-во выводов	Обязательные контакты
Классическая (общая)	2-3	+12В, Управление, Масса
Сдвоенная (DIS)	4-6	+12В, 2xУправление, Масса
Индивидуальная (COP)	2-4	+12В, Управление, Масса, Опционально - сигнал обратной связи

Важно: В современных системах (например, COP или DIS) управляющие контакты могут объединяться в общий разъём с датчиком положения распредвала. Для точной идентификации используйте электросхему конкретной модели авто.

Отсоединение катушки от высоковольтных проводов

Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Для предотвращения случайного запуска снимите клемму «минус» с аккумуляторной батареи. Это исключит риск короткого замыкания и поражения током.

Определите тип конструкции катушки: индивидуальная (установлена на каждую свечу) или общая (с высоковольтными проводами, ведущими к свечам). Визуально осмотрите колодку подключения и крепления, запомните положение проводов для последующей корректной сборки.

Порядок отсоединения

Шаг 1: Фиксация колодки питания

Нажмите на пластиковый фиксатор разъёма управления катушкой. Плавно потяните колодку вдоль оси штекера, не дёргая за провода. Отложите её в сторону, избегая натяжения.

Шаг 2: Демонтаж высоковольтных выводов

Для систем с общим модулем:

Возьмитесь за резиновый колпачок провода (не за сам провод!) у основания катушки.
Покачивая из стороны в сторону, потяните на себя до характерного щелчка.
Повторите для каждого провода, соблюдая маркировку.

Для индивидуальных катушек (карандашного типа):

Отщёлкните крепёжные зажимы (при наличии) отвёрткой с плоским жалом.
Обхватите корпус катушки и аккуратно вытяните её из свечного колодца строго вертикально.
Проверьте целостность резинового уплотнителя на контактном стержне.

Тип катушки	Особенности демонтажа	Риски
Общая (трамблёрная)	Снятие проводов по одному с центральной клеммы	Обрыв токоведущей жилы, повреждение наконечника
Индивидуальная (COP)	Извлечение из свечного колодца с приложением усилия до 5 кг	Трещины корпуса, деформация пружины контакта

Важно: Не допускайте загрязнения контактов грязью или маслом. При сильном прикипании наконечников используйте спецсредства для растворения коррозии, не применяйте грубую силу. Убедитесь, что изоляция проводов не имеет трещин или оплавлений перед повторным подключением.

Очистка поверхности от загрязнений

Перед диагностикой катушки зажигания необходимо тщательно очистить корпус от любых загрязнений. Грязь, масляные потёки или влага на поверхности создают токопроводящие дорожки, вызывая утечку тока и искажая результаты проверки.

Особое внимание уделите контактным зонам возле высоковольтного вывода и разъёма питания. Загрязнения в этих областях провоцируют короткое замыкание, перегрев и преждевременный выход катушки из строя.

Порядок очистки

Отсоедините минусовую клемму аккумулятора
Снимите катушку с двигателя
Удалите крупные загрязнения сухой щёткой
Обработайте корпус специальным очистителем электроники или изопропиловым спиртом
Протрите поверхности чистой безворсовой салфеткой
Тщательно просушите деталь перед установкой

Важно: Категорически запрещено использовать бензин, ацетон или агрессивные растворители – они разрушают пластиковый корпус и изоляцию. Контакты очищайте исключительно контактным спреем.

Регулярная очистка предотвращает пробой изоляции и продлевает срок службы катушки. Особенно актуально для двигателей с непосредственным впрыском, где детали интенсивно загрязняются картерными газами.

Демонтаж катушки с посадочного места

Перед началом работ убедитесь в отсутствии напряжения на клеммах аккумулятора – отсоедините отрицательную клемму. Подготовьте необходимый инструмент: обычно требуется набор отверток (крестовых и плоских), торцевой ключ или головка для откручивания крепежного болта, а также съемник для высоковольтных проводов при его наличии.

Определите точное расположение катушки зажигания в подкапотном пространстве. Ориентируйтесь по высоковольтным проводам, идущим к свечам зажигания, либо найдите модуль/блок катушек в зависимости от конструкции двигателя. Очистите область вокруг посадочного гнезда от грязи щеткой для предотвращения попадания мусора в цилиндры.

Последовательность отсоединения

Аккуратно снимите высоковольтный провод с контактного вывода катушки. Не тяните за провод – используйте специальный съемник или вращательное движение, ухватившись за защитный колпачок.
Отсоедините электрический разъем блока управления. Нажмите на фиксатор-защелку (иногда требуется поддеть отверткой) и потяните корпус разъема, не допуская повреждения проводов.
Выкрутите крепящий болт/болты (чаще всего 1-2 шт.) с помощью торцевого ключа соответствующего размера. Сохраните крепежные элементы – они понадобятся при установке.

После выполнения этих шагов аккуратно извлеките катушку из свечного колодца. При затрудненном демонтаже слегка раскачивайте корпус из стороны в сторону, избегая резких движений и чрезмерных усилий. Если катушка "прикипела", используйте специализированный аэрозоль-проникающую смазку, нанеся ее по периметру основания и выждав 5-10 минут.

Тип крепления	Особенности демонтажа
Винтовая фиксация	Требует точного подбора ключа/головки. Проверьте наличие скрытых крепежных точек под декоративными накладками
Защелки-фиксаторы	Отжимайте пластиковые клипсы одновременно с двух сторон. Используйте плоскую отвертку для предварительного поддева

Визуально оцените состояние демонтированной детали: проверьте целостность корпуса, отсутствие трещин, оплавлений и следов электрического пробоя (характерные белесые дорожки или нагари). Установите заглушку в освободившееся свечное отверстие во избежание попадания инородных предметов.

Визуальный осмотр на трещины корпуса

Проведите тщательный осмотр корпуса катушки зажигания при хорошем освещении. Ищите любые видимые повреждения: трещины, сколы, оплавленные участки или следы пробоя (характерные темные дорожки или нагара). Особое внимание уделите зонам вокруг высоковольтных выводов и электрического разъема.

Используйте увеличительное стекло для выявления микротрещин, особенно в местах крепления кронштейнов и по линиям соединения частей корпуса. Проверьте состояние резиновых уплотнителей колпачков – их износ или трещины также требуют замены катушки.

Ключевые зоны для контроля:

Высоковольтные выводы: Места входа проводов в корпус – частые точки образования трещин из-за вибраций.
Поверхность корпуса: Особенно область под крепежными скобами, где возникают механические напряжения.
Нижняя часть катушки (контактирующая с клапанной крышкой): Возможны повреждения от перегрева или масляных протечек.
Контактный разъем: Осмотрите пластик вокруг штырьков подключения на предмет оплавления.

Важно: Даже мелкие, едва заметные трещины нарушают герметичность, позволяя влаге и грязи проникать внутрь. Это приводит к коротким замыканиям и пробою высокого напряжения на массу. Работа поврежденной катушки вызывает пропуски зажигания, троение двигателя и резкое падение мощности.

Проверка следов электрического пробоя

Визуально осмотрите корпус катушки зажигания при ярком освещении. Ищите любые тонкие трещины, сколы или потемневшие дорожки на поверхности пластика. Особое внимание уделите участкам вокруг высоковольтного вывода и контактов.

Используйте увеличительное стекло для обнаружения микротрещин, невидимых невооруженным глазом. Проверьте внутренние стенки колодца, куда вставляется свечной провод – пробой часто возникает в этой зоне из-за постоянного термического напряжения.

Методы выявления скрытых повреждений

Тест в темноте: Запустите двигатель в полной темноте. Наличие голубоватых искр или светящихся "паутинок" на корпусе однозначно указывает на пробой изоляции. Внимание! Не касайтесь высоковольтных элементов при работающем двигателе!

Диагностика влажной средой:

Распылите мелкодисперсную водяную пыль на чистую сухую катушку
Подайте рабочее напряжение на 2-3 секунды
Наблюдайте появление концентрированных токовых дорожек в местах пробоя

Внешний признак	Значение
Белые разветвленные линии	Свежий пробой
Черные обугленные полосы	Хроническое повреждение
Локальные вздутия пластика	Внутреннее короткое замыкание

Любые обнаруженные следы пробоя требуют замены катушки – повреждения изоляции не ремонтируются. Игнорирование приводит к утечке энергии, пропускам зажигания и выходу из строя коммутатора.

Обнаружение пятен перегрева на корпусе

Пятна перегрева проявляются как локальные потемнения пластика или оплавленные участки на поверхности корпуса катушки. Чаще всего они образуются вблизи высоковольтных выводов или по периметру соединения с двигателем из-за нарушения теплоотвода.

Для выявления дефекта тщательно осмотрите катушку при ярком освещении, вращая её в руках. Особое внимание уделите зонам вокруг контактов и крепёжных элементов – именно там концентрируются термические повреждения при пробое изоляции или перегрузке.

Порядок диагностики

Очистите корпус от загрязнений сухой ветошью
Ищите контрастные участки:
- Коричневые или чёрные пятна
- Мелкие трещины с почерневшими краями
- Деформации поверхности в форме выпуклостей
Проведите пальцем по подозрительным зонам – оплавленные участки имеют шероховатую текстуру

Важно: Даже незначительные пятна свидетельствуют о необратимом повреждении внутренней изоляции. Такую катушку необходимо заменить, так как перегрев снижает сопротивление изоляции и провоцирует межвитковое замыкание.

Тестирование первичной обмотки мультиметром

Проверка сопротивления первичной обмотки – ключевой этап диагностики катушки зажигания. Для этого потребуется цифровой мультиметр в режиме измерения сопротивления (Омы).

Отсоедините электрический разъем катушки и низковольтные провода. Определите контакты первичной обмотки – обычно это клеммы с маркировкой "+" и "−" (или "15" и "1" на старых моделях). Точную информацию ищите в технической документации на автомобиль.

Процедура замера

Включите мультиметр, выберите диапазон 0-200 Ом.
Приложите щупы к клеммам первичной обмотки (полярность не важна).
Зафиксируйте показания прибора.

Интерпретация результатов:

Норма: 0,5–3,0 Ом (точные значения уточняйте в мануале авто).
Обрыв: Бесконечное сопротивление (OL или 1 на дисплее).
Межвитковое замыкание: Показания ниже нижней границы нормы.
Короткое замыкание: Сопротивление близко к 0 Ом.

Показание (Ом)	Диагноз	Действие
0,5–3,0	Исправна	Продолжить проверку вторичной обмотки
0	Короткое замыкание	Замена катушки
Ниже нормы	Межвитковое замыкание	Замена катушки
OL / 1	Обрыв цепи	Замена катушки

Значительные отклонения от нормы указывают на неисправность катушки. При несоответствии параметров замените узел, даже если другие тесты пройдены – частичные повреждения влияют на искрообразование.

Измерение сопротивления первичной цепи

Первичная цепь катушки представляет собой обмотку низкого напряжения, подключенную к клеммам питания и управления. Измерение её сопротивления позволяет выявить обрывы или межвитковые замыкания, влияющие на формирование искры.

Перед проверкой отключите разъём питания катушки и отсоедините высоковольтный провод. Убедитесь в отсутствии напряжения на клеммах. Используйте мультиметр в режиме омметра с диапазоном 0–20 Ом.

Порядок действий

Установите щупы мультиметра на клеммы первичной обмотки (обычно обозначены + и −).
Считайте показания сопротивления. Типичные значения для исправной катушки:
- 0.3–3.0 Ом (трамблёрные системы)
- 0.5–2.0 Ом (индивидуальные катушки)

Состояние	Показания омметра
Исправность	Соответствие спецификации производителя (±10%)
Обрыв цепи	Бесконечность (OL)
Межвитковое КЗ	Значительно ниже нормы

Важно: Сравнивайте результаты с паспортными данными конкретной катушки. Отклонение более чем на 15% указывает на неисправность. Нулевое сопротивление свидетельствует о коротком замыкании.

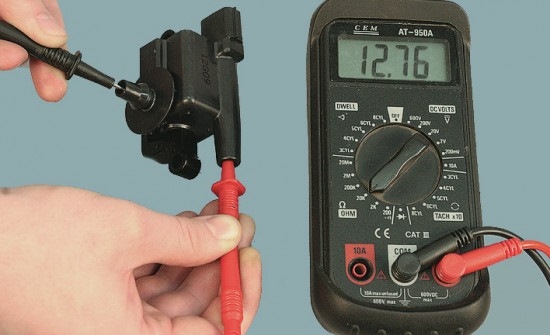

Диагностика вторичной обмотки тестером

Проверка сопротивления вторичной обмотки требует точного доступа к контактам катушки. Убедитесь, что двигатель выключен, а разъем катушки отсоединен. Найдите высоковольтные выходы (для подключения к свечным проводам или непосредственно к свечам).

Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0–20 кОм. Подготовьте эталонные значения сопротивления для вашей модели катушки из технической документации производителя. Типичный диапазон для вторичных обмоток – 5–15 кОм.

Последовательность измерений

Подсоедините красный щуп тестера к центральному высоковольтному выводу катушки (основной выход на свечи).
Черный щуп приложите к первичному контакту питания катушки (клемма +15) или к металлическому корпусу (для проверки на пробой).
Считайте показания прибора и сравните с номиналом. Отклонение более чем на 15% указывает на неисправность.

Критическая проверка на пробой: Установите мультиметр в режим «прозвонки» (значок диода или звука). Приложите один щуп к центральному выводу, второй – к крепежному кронштейну катушки. Отсутствие звукового сигнала подтверждает целостность изоляции. Наличие сигнала означает пробой на массу.

Тип неисправности	Показания тестера
Обрыв обмотки	Бесконечность (OL) или «1»
Межвитковое замыкание	Сопротивление ниже нормы
Пробой на корпус	Звуковой сигнал при прозвонке

Для катушек с индивидуальными выводами проверьте каждый высоковольтный контакт относительно клеммы питания. Разница в сопротивлении между контурами не должна превышать 5%. Измерения проводите при температуре +20±5°C – холодная катушка может искажать результаты.

Анализ сопротивления высоковольтной обмотки

Для проверки отключите высоковольтный провод от катушки, переведите мультиметр в режим омметра (диапазон 1-20 кОм). Подсоедините один щуп к центральному высоковольтному выходу катушки, а второй – к массе (корпусу или клемме «-» первичной обмотки).

Исправная высоковольтная обмотка демонстрирует сопротивление в пределах 5-15 кОм для большинства автомобилей. Точные значения указаны в технической документации ТС. Сильное отклонение от нормы свидетельствует о неисправности.

Интерпретация результатов

Сопротивление в норме: Обмотка не имеет обрывов/коротких замыканий, но необходима комплексная проверка катушки.
Сопротивление ∞ (обрыв): Цепь разорвана внутри обмотки – катушка неработоспособна.
Сопротивление близко к 0 Ом: Межвитковое замыкание или пробой на массу – требуется замена.
Отклонение на 20-30% от спецификации: Начальная стадия деградации изоляции – возможны перебои зажигания под нагрузкой.

Проверку выполняйте на прогретой катушке: холодная обмотка иногда показывает ложную норму. Сравнивайте показания с эталоном для вашей модели двигателя – универсальных значений не существует.

Сравнение показаний с паспортными значениями

После измерения параметров катушки зажигания (первичного и вторичного сопротивлений) полученные значения необходимо сопоставить с эталонными данными от производителя. Эти цифры указываются в технической документации к конкретной модели катушки, руководстве по ремонту автомобиля или на официальном сайте производителя.

Используйте мультиметр в режиме омметра для точной фиксации сопротивления. Убедитесь, что замеры проводятся при комнатной температуре, так как нагрев элемента существенно влияет на показания. Отсутствие паспортных значений делает диагностику некорректной – в этом случае рекомендуется найти аналог для сравнения или обратиться к электронным базам данных.

Ключевые шаги для анализа

Сравнение выполняется по следующему алгоритму:

Идентифицируйте модель катушки (маркировка на корпусе или по VIN автомобиля).
Найдите эталонные значения сопротивлений для первичной и вторичной обмоток.
Сопоставьте фактические замеры с паспортными данными.

Важно! Допустимое отклонение обычно не превышает 10-15% от номинала. Превышение этого диапазона свидетельствует о неисправности:

Сопротивление ниже нормы – межвитковое замыкание.
Сопротивление выше нормы – обрыв цепи или окисление контактов.
Бесконечное сопротивление (OL на мультиметре) – полный обрыв обмотки.

Параметр	Норма	Отклонение	Возможная неисправность
Первичная обмотка	0.5–2.0 Ом	±15%	Короткое замыкание / обрыв
Вторичная обмотка	6–15 кОм	±15%	Пробой изоляции / обрыв

Учитывайте конструктивные особенности: индивидуальные катушки (катушка на свече) имеют меньшие номиналы вторичного сопротивления, чем классические (общие). Если замеры соответствуют паспорту, но проблемы в работе двигателя сохраняются – проверьте изоляцию корпуса на пробой высоким напряжением или протестируйте катушку осциллографом.

Проверка состояния контактов разъёма

Визуально осмотрите электрический разъём катушки зажигания на предмет механических повреждений корпуса, трещин или следов оплавления пластика. Убедитесь в отсутствии коррозии на металлических контактах – окислы проявляются как белый или зеленоватый налёт, нарушающий проводимость.

Проверьте надёжность фиксации разъёма: приложите умеренное усилие для его отсоединения. Корректно закреплённый коннектор не должен сниматься без нажатия на фиксатор. Расшатанность соединения указывает на износ крепёжных элементов.

Диагностика контактной группы

Выполните следующие действия для тестирования:

Отсоедините разъём при выключенном зажигании
Зачистите контакты мелкой наждачной бумагой (№600-800) или специальным очистителем электрооборудования
Используя мультиметр в режиме омметра, проверьте сопротивление между контактами разъёма:
- Норма: 0–0.5 Ом (при отсутствии обрыва)
- Критичное отклонение: показания ∞ (обрыв цепи) или >1 Ом
Протестируйте фиксацию каждого контакта в колодке – они не должны смещаться при лёгком подёргивании проводов

Проблема	Визуальный признак	Метод устранения
Окисление контактов	Белый/зелёный налёт	Очистка + обработка контактной смазкой
Разболтанность колодки	Самопроизвольное отсоединение	Замена фиксатора или разъёма
Оплавление пластика	Потемнение, деформация	Обязательная замена коннектора

Особое внимание уделите целостности проводки: разорванные или перетёртые провода восстанавливайте методом пайки с термоусадкой, не применяйте скрутки. После ремонта проверьте отсутствие КЗ (короткого замыкания) между соседними контактами тестером в режиме прозвонки.

Обнаружение окисления на клеммах

Окисление контактов препятствует прохождению тока между клеммами катушки и проводкой, вызывая нестабильную искру. Образование белого, зеленоватого или коричневого налета (оксидов металлов) увеличивает переходное сопротивление, что снижает напряжение в цепи зажигания и ведет к пропускам воспламенения топлива.

Визуально осмотрите контакты катушки и разъемы высоковольтных проводов при отключенной АКБ. Используйте фонарик и увеличительное стекло для поиска коррозии, трещин или неплотного прилегания. Проверьте фиксацию колодок: люфт или дребезжание при покачивании указывают на нарушение контакта.

Методы диагностики и устранения

Очистка контактов: удалите окислы мелкозернистой наждачной бумагой (P600-800), специальным очистителем электроцепей или ластиком.
Проверка напряжения: измерьте мультиметром сопротивление между клеммами катушки и "массой". Показания свыше 1 Ома сигнализируют о проблеме.
Контроль соединений: нанесите диэлектрическую смазку после очистки для защиты от влаги и предотвращения повторного окисления.

Признак	Последствия
Белый порошкообразный налет	Частичная потеря напряжения
Зеленые/голубые кристаллы	Прерывистый контакт, троение двигателя
Потемнение металла	Перегрев клемм, оплавление пластика

Важно: после обработки клемм запустите двигатель и проверьте стабильность работы на всех режимах. Повторяйте профилактическую очистку каждые 50 000 км пробега.

Контроль целостности проводов управления

Провода управления передают сигналы от ЭБУ к катушке зажигания, инициируя искрообразование. Нарушение их целостности приводит к отсутствию управляющих импульсов, что вызывает пропуски зажигания или полный отказ цилиндра.

Начните с визуального осмотра проводов и разъемов. Убедитесь в отсутствии механических повреждений изоляции, следов перегрева или коррозии на контактах. Проверьте надежность фиксации разъемов на катушке и ЭБУ.

Диагностика мультиметром

Отсоедините разъемы от катушки и ЭБУ. Используйте мультиметр в режиме прозвонки или измерения сопротивления:

Целостность цепи: подключите щупы к соответствующим контактам разъемов на обоих концах провода. Нулевое сопротивление (звуковой сигнал) подтверждает исправность. Бесконечное сопротивление указывает на обрыв.
Короткое замыкание на массу: один щуп – на контакт провода, второй – на кузов авто. Отсутствие сигнала (бесконечное сопротивление) – норма.
Короткое замыкание между проводами: проверьте сопротивление между соседними контактами в разъеме. Бесконечное сопротивление – допустимо.

Типичные неисправности и их проявления:

Неисправность	Признаки
Обрыв провода	Отсутствие искры, код ошибки P035x
Замыкание на массу	Постоянное срабатывание катушки, перегрев
Короткое замыкание на +12В	Неуправляемая работа катушки
Окисление контактов	Плавающие пропуски зажигания

Проверка напряжения питания на разъёме

Убедитесь, что на разъём катушки зажигания поступает штатное напряжение. Для этого включите зажигание при заглушённом двигателе и переведите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном до 20 В.

Подключите щупы мультиметра к центральному силовому контакту разъёма катушки и массе автомобиля. Используйте схему распиновки разъёма или цветовую маркировку проводов для идентификации контакта питания.

Оценка результатов измерения

Корректное напряжение: Показания должны соответствовать напряжению АКБ (12-13 В при выключенном двигателе). Отклонение более чем на 0,5 В требует проверки цепи питания.

Возможные неисправности при отсутствии напряжения:

Обрыв или коррозия провода от реле/предохранителя
Окисление контактов в разъёме катушки
Неисправность реле зажигания или ЭБУ двигателя
Перегоревший предохранитель цепи питания катушки

Показание мультиметра	Статус	Действия
12-13 В	Норма	Проверить другие параметры катушки
Менее 11,5 В	Низкое напряжение	Диагностировать цепь питания, АКБ, генератор
0 В	Обрыв питания	Проверить предохранитель, реле, целостность проводов

Важно: При проверке убедитесь в надёжности контакта щупов. Ложные показания часто возникают из-за плохого соединения с клеммами разъёма или окисленных точек измерения.

Диагностика импульсов от блока управления

Проверка управляющих сигналов от ЭБУ – обязательный этап при подозрении на неисправность катушки зажигания. Блок управления формирует низковольтные импульсы, которые запускают работу катушки. Отсутствие или некорректность этих сигналов приведёт к отсутствию искры, даже при полностью исправной катушке.

Для диагностики потребуется осциллограф или специализированный тестер систем зажигания. Подключите щупы прибора к управляющим контактам разъёма катушки, соблюдая полярность (обычно сигнальный провод обозначен маркировкой «IGN», «Сontrol» или «-»). Заведите двигатель или включите режим прокрутки стартером для снятия показаний.

Анализ осциллограммы

Исправный сигнал от ЭБУ должен соответствовать следующим параметрам:

Форма импульса: Чёткий прямоугольный сигнал с вертикальными фронтами.
Амплитуда: Напряжение в состоянии "ВКЛ" (HIGH) обычно равно бортовому напряжению (12-14V). В состоянии "ВЫКЛ" (LOW) – близко к 0V.
Частота: Должна соответствовать частоте вращения коленвала (удвоенная частота для 4-цилиндрового двигателя).
Продолжительность (ширина импульса): Длительность фазы "ВКЛ" (HIGH) определяет время накопления энергии в катушке и должна изменяться в зависимости от оборотов и нагрузки.

Типичные неисправности сигнала ЭБУ:

Отсутствие сигнала: Нулевая линия на осциллограмме. Причины: обрыв цепи, неисправность драйвера в ЭБУ, отсутствие питания/массы на блоке управления.
Пониженная амплитуда: Импульс не достигает уровня бортового напряжения. Причины: плохой контакт, высокое сопротивление в цепи, слабый драйвер ЭБУ.
Искажённая форма: Сглаженные или заваленные фронты, "шум". Причины: повреждение проводки, наводки, неисправность драйвера ЭБУ.
Нестабильная частота/длительность: Сигнал пропадает или не соответствует оборотам. Причины: проблемы с датчиками (коленвала, распредвала), сбой ЭБУ.

При обнаружении дефектов импульса от ЭБУ, дальнейшую диагностику необходимо проводить в сторону проверки цепей управления, питания и массы блока управления, а также его драйверов и входных сигналов от датчиков. Исправная катушка не сможет работать при отсутствии корректного управляющего сигнала.

Имитация искрообразования на стенде

Стендовое тестирование позволяет оценить работу катушки в условиях, приближенных к реальным, без установки на двигатель. Для этого используется специальный прибор, имитирующий импульсы управления от ЭБУ и создающий нагрузку на вторичную цепь.

Подключите катушку к диагностическому стенду согласно схеме производителя: первичные выводы – к имитатору управляющих сигналов, высоковольтный вывод – к разряднику с регулируемым зазором или контрольной свече. Настройте параметры теста: частоту искрообразования (обычно 50-100 Гц) и длительность импульсов (1-3 мс), соответствующие режимам работы ДВС.

Порядок выполнения теста

Выставьте зазор на разряднике согласно техническим требованиям (обычно 7-10 мм)
Запустите генератор импульсов на стенде
Визуально оцените характеристики искры:
- Интенсивность – яркая голубоватая дуга
- Стабильность – равномерные разряды без пропусков
- Протяженность – пробой установленного зазора
Зафиксируйте параметры вторичного напряжения с помощью осциллографа

Нормальные показатели	Признаки неисправности
Ровная искра синего цвета	Тусклая желтая или оранжевая искра
Напряжение пробоя 12-25 кВ	Скачки напряжения или отсутствие разряда
Стабильная частота искрообразования	Пропуски зажигания при повышении частоты

Важно: При использовании контрольной свечи проверяйте её исправность отдельно. Разряды должны происходить строго между электродами свечи, утечки по керамическому изолятору свидетельствуют о пробое катушки.

Снятие катушки с работающего двигателя

Запустите двигатель и дайте ему поработать на холостых оборотах. Прислушайтесь к работе мотора: характерный троение или пропуски зажигания косвенно указывают на неисправность конкретного цилиндра. Осмотрите катушку визуально в работающем состоянии – трещины или следы пробоя (голубые искры, нагар) часто видны в темноте.

Поочерёдно отсоединяйте разъёмы питания катушек зажигания при работающем двигателе. Для этого аккуратно нажмите на фиксатор коннектора и отсоедините его от катушки. Наблюдайте за изменением работы двигателя: отключение исправной катушки вызовет заметное ухудшение холостого хода (двигатель начнёт троить сильнее или заглохнет), тогда как отключение неисправного элемента не повлияет на работу мотора.

Последовательность действий при снятии

Отсоедините минусовую клемму аккумулятора для обесточивания системы.
Снимите декоративную пластиковую накладку двигателя (при наличии), открутив крепёжные болты или отщёлкнув зажимы.
Аккуратно отожмите фиксатор электрического разъёма катушки и отсоедините коннектор.
Выкрутите крепёжные болты (обычно 1-2 шт.) с помощью головки или ключа нужного размера.
Покачивая катушку из стороны в сторону, извлеките её из свечного колодца. Не прикладывайте чрезмерных усилий.

Ключевые моменты безопасности

Используйте диэлектрические перчатки – высокое напряжение в системе зажигания опасно для жизни.
Не отсоединяйте разъёмы катушек или свечей голыми руками при работающем двигателе – риск получения электротравмы.
Пометьте демонтированные катушки, если проверяете несколько – это исключит путаницу при установке.
Заглушите двигатель перед снятием крепежа и разъёмов для избежания повреждения ЭБУ.

Наблюдение за искрой при прокрутке стартером

Проверка наличия искры при вращении двигателя стартером – классический метод оценки работоспособности катушки зажигания. Для этого потребуется помощник, который будет вращать двигатель ключом зажигания.

Выкрутите свечу зажигания из одного цилиндра, подсоедините её к высоковольтному проводу. Надёжно зафиксируйте свечу металлической частью (юбкой) на "массе" двигателя (чистой неокрашенной металлической поверхности) так, чтобы между электродами был виден зазор. Убедитесь в надёжности контакта свечи с массой.

Процесс проверки и интерпретация результатов

Попросите помощника прокрутить двигатель стартером на 3-5 секунд. Внимательно наблюдайте за электродами извлечённой свечи:

Яркая, стабильная искра сине-фиолетового цвета, регулярно проскакивающая между электродами – свидетельствует об исправности катушки зажигания и подаче высокого напряжения.
Слабая искра жёлто-оранжевого цвета или её полное отсутствие – указывает на неисправность в системе зажигания. Проблема может быть в самой катушке, высоковольтном проводе, модуле зажигания или цепи управления.
Искра проскакивает нерегулярно (с пропусками) – говорит о возможных проблемах с катушкой (например, межвитковое замыкание), датчиками положения коленвала/распредвала или их проводкой.

Важные меры предосторожности:

Никогда не держитесь за высоковольтный провод или свечу голыми руками во время прокрутки – риск получения электротравмы высоким напряжением.
Используйте диэлектрические перчатки или специальный держатель (при наличии).
Убедитесь, что свеча прочно контактирует с массой двигателя. Плохой контакт даст ложный результат и может повредить электронику.
Не прокручивайте стартер дольше 10 секунд подряд во избежание его перегрева.

Отсутствие или нестабильность искры требует дальнейшей диагностики для точного определения неисправного компонента (катушки, проводов, датчиков, ЭБУ).

Использование индуктивного тестера искры

Индуктивный тестер искры – специализированный прибор для проверки работоспособности катушки зажигания без демонтажа. Он фиксирует электромагнитные импульсы высокого напряжения, генерируемые катушкой, через изоляцию высоковольтного провода. Это позволяет диагностировать неисправности при работающем двигателе или прокрутке стартером.

Тестер подключается непосредственно к проводу, идущему от катушки к распределителю или свече зажигания. Его главное преимущество – безопасность: исключается риск поражения током при визуальной проверке "на искру" и сохраняется целостность компонентов системы зажигания.

Порядок диагностики

Выполните следующие шаги для проверки:

Подключите тестер: Зафиксируйте зажим прибора вокруг высоковольтного провода катушки.
Запустите двигатель: Включите зажигание и прокрутите стартером (или дайте мотору работать на холостом ходу).
Наблюдайте индикацию:
- Исправная катушка: Тестер мигает синхронно с оборотами двигателя (примерно 5-10 вспышек/сек на холостом ходу).
- Неисправная катушка: Отсутствие свечения, нерегулярные вспышки или хаотичное мерцание.

Важные нюансы: Если тестер не реагирует, проверьте корректность подключения и целостность провода катушки. Отсутствие импульсов подтверждает проблему в цепи первичной/вторичной обмотки, межвитковое замыкание или обрыв. Для точной локализации неисправности дополнительно замерьте сопротивление обмоток мультиметром.

Сравнение температуры катушек в мультиблочных системах

В системах зажигания с индивидуальными катушками на каждую свечу (COP) перегрев одной из них часто указывает на неисправность. После 10-15 минут работы двигателя на холостом ходу или под небольшой нагрузкой, поверхность корпусов катушек приобретает характерные температурные показатели. Исправные катушки в таких условиях демонстрируют близкие значения нагрева.

Сравнительный анализ выполняется бесконтактным методом с помощью пирометра или тепловизора. Замеры производятся на корпусах всех катушек в одинаковых точках (обычно центральная часть). Критичным считается отклонение температуры одной катушки от соседних более чем на 15-20°C при одинаковых условиях эксплуатации двигателя.

Интерпретация результатов

Сильный перегрев конкретной катушки свидетельствует о:

Внутреннем межвитковом замыкании обмоток, ведущем к повышенному току
Пробое изоляции, вызывающем утечку энергии
Перегрузке из-за неисправности свечи зажигания (например, увеличенного зазора)

Важные нюансы:

Допустимый разброс температур между крайними и центральными катушками в подкапотном пространстве может достигать 10°C из-за разницы охлаждения
Проверку необходимо проводить до остановки двигателя – остывание происходит быстро
Метод эффективен для выявления "плавающих" дефектов, проявляющихся при нагреве

Температурная разница	Вероятная причина
+5°C - +10°C	Норма (влияние расположения катушки)
+15°C - +25°C	Начальная стадия деградации изоляции
Более +30°C	Критичная неисправность, требующая замены

Холодная катушка (относительно других) обычно указывает на обрыв обмотки или отсутствие управляющего сигнала от ЭБУ, что исключает её нагрев. Данный метод является предварительным – окончательный диагноз требует проверки сопротивления и испытания на искрообразование.

Анализ графиков осциллографом

Осциллограф визуализирует процессы в первичной и вторичной цепях катушки зажигания, отображая напряжение в зависимости от времени. Анализ формы сигнала позволяет выявить скрытые неисправности, которые не определяются тестерами сопротивления или искровыми разрядниками.

Диагностика требует подключения щупов: к выводам первичной обмотки (низковольтный канал) и к высоковольтному выходу через емкостной датчик или индуктивную насадку. Сравнение эталонных и реальных осциллограмм выявляет отклонения в работе.

Ключевые участки осциллограммы

На первичной обмотке анализируют:

Пик напряжения (300-400 В) при разрыве цепи катушки транзистором ЭБУ
Наклон линии затухания колебаний после пика
Длительность фазы накопления энергии

На вторичной обмотке оценивают:

Амплитуду высоковольтного импульса (15-35 кВ)
Площадь горения дуги (плато горения)
Наличие паразитных колебаний после искрообразования

Типичные неисправности по графикам:

Отсутствие пика на вторичке	Обрыв обмотки
Усеченное плато горения	Пробой изоляции
Высокие паразитные колебания	Межвитковое замыкание

Критичен анализ нескольких рабочих циклов подряд: нестабильность формы сигнала указывает на пробой при нагреве или вибрации. Разница амплитуд импульсов между цилиндрами свыше 15% свидетельствует о деградации катушки.

Фиксация формы импульса первичной цепи

Для точной диагностики катушки зажигания требуется анализ осциллограммы напряжения в первичной цепи. Данный метод позволяет оценить работу управляющих элементов и выявить скрытые дефекты, не обнаруживаемые другими способами.

Осциллографирование осуществляется путём подключения щупов прибора параллельно выводам первичной обмотки. Синхронизация выполняется по сигналу управления катушкой от ЭБУ двигателя или датчика Холла.

Интерпретация осциллограммы

Ключевые параметры сигнала в первичной цепи:

Фронт включения (A-B) – резкий подъём напряжения до 300-400В при размыкании управляющего транзистора
Пиковое напряжение (точка B) – максимум ЭДС самоиндукции, определяющий энергию искрообразования
Наклон спада (B-C) – скорость снижения напряжения во время искрового разряда
Колебательный процесс (C-D) – затухающие колебания после окончания разряда

Участок графика	Норма	Неисправность
Пиковое напряжение (B)	150-400В	<100В (межвитковое замыкание)
Длительность колебаний (C-D)	1-3 периода	Отсутствие колебаний (обрыв обмотки)
Форма спада (B-C)	Пологий наклон	Вертикальный скол (пробой изоляции)

Отклонения формы сигнала указывают на конкретные неполадки: снижение амплитуды пика свидетельствует о короткозамкнутых витках, отсутствие колебаний – об обрыве цепи, а аномальная длительность фазы разряда – о проблемах вторичного контура.

Исследование формы высоковольтного импульса

Анализ осциллограммы вторичного напряжения – наиболее точный метод диагностики катушки зажигания, требующий применения мотор-тестера или осциллографа. Графическое отображение импульса позволяет оценить не только факт образования искры, но и выявить скрытые дефекты, незаметные при других способах проверки.

Подключение осуществляется через высоковольтные датчики или емкостные зажимы, установленные на центраном проводе катушки или индивидуальных высоковольтных выводах (для катушек на свече). Форма импульса напрямую отражает физические процессы внутри обмоток и состояние изоляции.

Ключевые параметры осциллограммы и их интерпретация

Типичная форма исправной катушки включает:

Пик напряжения пробоя (15-35 кВ) – момент преодоления искрового промежутка свечи. Слишком высокое значение указывает на увеличенное сопротивление в цепи (обрыв провода, зазоры в наконечнике).
Линия горения (горизонтальный участок 1-2 мс) – поддержание искры. Обрыв линии, "ступеньки" или резкий спад сигнализируют о межвитковом замыкании или пробое изоляции.
Колебания затухания (после искры) – минимум 3-5 четких "горбов". Сокращение их количества или амплитуды – признак потерь энергии в обмотках.

Характерные аномалии и связанные неисправности:

Отклонение на осциллограмме	Возможная причина
Отсутствие пика пробоя и линии горения	Обрыв вторичной обмотки, КЗ на массу
Пик пробоя ниже нормы	Замыкание витков, утечка на "массу" через трещину
Прерывистая или наклонная линия горения	Межвитковое замыкание, пробой изолятора свечи
Слишком высокий пик пробоя	Увеличенный зазор свечи, обрыв ВВ-провода, нагар

Важно: Сравнивайте форму импульса с эталонной для конкретного двигателя. Убедитесь в исправности свечи и ВВ-проводов перед анализом катушки – их дефекты искажают осциллограмму.

Автоматическая диагностика скалером OBD-II

Современные автомобили оснащены системой самодиагностики OBD-II, которая непрерывно контролирует работу двигателя, включая параметры зажигания. При подозрении на неисправность катушки сканер OBD-II становится основным инструментом для быстрой проверки. Он считывает коды ошибок, фиксируемые блоком управления двигателем (ЭБУ), и отображает реальные параметры работы цилиндров в режиме реального времени.

Подключите сканер к диагностическому разъёму автомобиля (обычно расположен под рулевой колонкой) и включите зажигание. Используйте ПО сканера для доступа к блоку управления двигателем. Ключевые разделы для анализа: "Текущие данные" (Live Data) и "Коды неисправностей" (Trouble Codes). Отсутствие связи со сканером может указывать на проблемы с диагностической шиной или питанием.

Анализ параметров и ошибок

При проверке катушки зажигания обращайте внимание на следующие данные:

Коды ошибок: Ищите коды типа P030X (где X - номер проблемного цилиндра), указывающие на пропуски зажигания. Код P035X свидетельствует об обрыве/коротком замыкании в цепи катушки цилиндра X.
Данные в реальном времени:
- Показатели пропусков зажигания (Misfire Count) по цилиндрам
- Сопротивление цепи управления катушками
- Напряжение питания катушек зажигания

Важно! Неисправность может не фиксироваться кодом ошибки при прерывистых сбоях. Сравните показатели пропусков зажигания на холостом ходу и под нагрузкой – стабильно высокие значения на конкретном цилиндре указывают на проблемную катушку.

Параметр сканера	Нормальное значение	Признак неисправности катушки
Misfire Count (цилиндр X)	0-5 за цикл	Постоянный рост (>20-30), особенно под нагрузкой
P035X код ошибки	Отсутствует	Постоянный или перемежающийся код
Напряжение питания катушки	≈12V (при включенном зажигании)	Скачки или отсутствие напряжения

После выявления проблемного цилиндра методом перестановки катушек местами повторите диагностику – если ошибка "переместилась" на другой цилиндр, это подтверждает неисправность катушки. Сканер OBD-II не всегда определяет межвитковое замыкание или пробой изоляции под нагрузкой, поэтому отрицательные результаты требуют дополнительной проверки мультиметром или осциллографом.

Расшифровка кода ошибки P0351

Ошибка P0351 указывает на неисправность в цепи первичной или вторичной обмотки катушки зажигания цилиндра №1. Этот диагностический код (DTC) регистрируется блоком управления двигателем (ECU) при обнаружении аномалий в работе системы зажигания первого цилиндра. Анализ требует проверки как электрических параметров цепи, так и физического состояния компонентов.

Основные причины включают повреждение катушки, обрыв/короткое замыкание проводов, неисправность разъёма или проблемы с ECU. Симптомы проявляются в виде пропусков зажигания, снижения мощности, повышенного расхода топлива и затруднённого запуска двигателя.

Порядок диагностики ошибки P0351

Шаг 1: Визуальный осмотр

Проверьте катушку цилиндра 1 на трещины, следы перегрева или коррозию. Убедитесь в целостности проводов высокого напряжения и надёжности контактов в разъёмах.

Шаг 2: Тестирование сопротивления

Замерьте мультиметром сопротивление обмоток (данные для сравнения):

Тип обмотки	Нормальный диапазон (Ом)
Первичная	0.3–1.5
Вторичная	6,000–15,000

Отклонение значений указывает на неисправность катушки.

Шаг 3: Проверка напряжения питания

При включенном зажигании измерьте напряжение на разъёме катушки:

Контакт «+» – должно соответствовать напряжению АКБ (12–14В),

Контакт «−» – управляющий сигнал ECU (проверяется осциллографом или диагностическим сканером).

Шаг 4: Перестановка катушки

Для исключения дефекта цилиндра:

Поменяйте местами катушку цилиндра 1 и соседнего цилиндра
Сотрите ошибки памяти ECU
Запустите двигатель и выполните тест-драйв

Если ошибка переместится (например, P0352), катушка неисправна.

Дополнительные проверки:

Тестирование искрового разрядника на свече №1
Проверка целостности проводов между ECU и катушкой
Анализь сигнала осциллографом (отсутствие импульсов подтверждает обрыв цепи)

Интерпретация ошибок пропуска зажигания

Ошибки пропусков зажигания (коды P0300-P0304) указывают на неполное сгорание топливовоздушной смеси в цилиндрах. При диагностике катушки зажигания эти коды критичны, особенно если они привязаны к конкретному цилиндру (например, P0301 для 1-го цилиндра). Нестабильное искрообразование из-за неисправной катушки – одна из ключевых причин таких пропусков.

Сопоставление данных сканера с поведением двигателя обязательно: пропуски под нагрузкой или на высоких оборотах чаще указывают на пробой изоляции катушки. Проверьте, совпадает ли цилиндр с ошибкой P030x с номером проверяемой катушки – это прямое указание на её дефект.

Алгоритм анализа при диагностике катушки

Определите тип ошибки:
- P0300 – случайные пропуски в нескольких цилиндрах
- P0301-P0304 – пропуски в конкретном цилиндре (1-4 соответственно)

Проверьте условия возникновения:

Режим работы	Вероятная причина
Холодный запуск	Трещины в корпусе катушки
Высокие нагрузки	Пробой высоковольтной части
Прогретый двигатель	Перегрев обмоток катушки

Исключите смежные проблемы:
- Свечи зажигания и ВВ-провода (если есть)
- Низкую компрессию или топливные инжекторы

Важно: Ошибки по пропускам часто сопровождаются кодами P035x (неисправность цепи катушки). Их наличие подтверждает необходимость проверки обмоток и питания катушки.

Перестановка катушки на другой цилиндр

Если ошибка диагностического прибора указывает на конкретный цилиндр, а визуальный осмотр и проверка сопротивления не выявили неисправностей, перестановка катушки между цилиндрами поможет точно определить проблемный элемент. Этот метод основан на переносе подозрительного компонента в рабочую зону двигателя для наблюдения за изменением симптомов.

Для выполнения процедуры потребуется стандартный набор инструментов (ключи, отвертки) и чистая ветошь. Обязательно отключите зажигание и отсоедините минусовую клемму аккумулятора перед началом работ во избежание короткого замыкания.

Последовательность действий

Определите нерабочий цилиндр: Считайте код ошибки OBD-II (например, P0301 для 1-го цилиндра) или используйте метод последовательного отключения высоковольтных проводов на работающем двигателе.
Демонтируйте катушки:
- Отсоедините электрический разъем проблемной и соседней катушки (обычно требует нажатия на фиксатор).
- Аккуратно выкрутите крепежные болты/винты.
- Извлеките обе катушки, очистите посадочные места от грязи.
Поменяйте катушки местами: Установите катушку из проблемного цилиндра на заведомо исправный соседний цилиндр, а его оригинальную катушку – на место проверяемой.
Проведите тестирование:
- Подключите аккумулятор и запустите двигатель.
- Считайте новые коды ошибок или проверьте работу цилиндров тем же методом, что и в пункте 1.
- Если ошибка переместилась на соседний цилиндр – катушка неисправна. Если код остался на прежнем цилиндре – ищите проблему в свече, проводах или форсунке.

Важные замечания: При работе с индивидуальными катушками (катушка на свече) избегайте попадания масла в колодцы. Не перетягивайте крепежные болты – рекомендованный момент затяжки обычно составляет 8–12 Н·м. Для точной интерпретации результатов используйте сканер, фиксирующий пропуски зажигания в реальном времени.

Анализ перемещения проблемы

Метод основан на перестановке подозрительной катушки зажигания с проблемного цилиндра на исправный. Для этого требуется демонтировать катушку, вызывающую сомнения, и поменять её местами с заведомо рабочей из другого цилиндра. Предварительно необходимо запомнить исходное расположение элементов.

После перестановки запустите двигатель и проанализируйте поведение автомобиля. Если проблема (пропуски зажигания, троение, ошибки двигателя) переместилась на цилиндр, куда установили тестируемую катушку – это явный признак её неисправности. Если симптомы остались на прежнем цилиндре – ищите причину в других компонентах.

Порядок действий:

Считайте коды ошибок OBD2 (при наличии) и зафиксируйте номер проблемного цилиндра
Демонтируйте катушку с неисправного цилиндра и исправного цилиндра
Установите тестируемую катушку на место исправной, а рабочую – на место снятой
Запустите двигатель, проверьте работу на холостом ходу и под нагрузкой
Считайте коды ошибок повторно или отследите симптомы

Результат после перестановки	Диагностируемая проблема
Ошибка/пропуски переместились на новый цилиндр	Неисправность катушки зажигания
Ошибка осталась на исходном цилиндре	Проблема в свече, проводах, форсунке или механике ЦПГ
Ошибки появились на обоих цилиндрах	Выход из строя второй катушки или системная неисправность

Важно: Используйте диэлектрические перчатки и инструменты. Убедитесь в целостности разъёмов и отсутствии повреждений изоляции при перестановке. Метод не применяется на системах с индивидуальными катушками COP при одновременном выходе из строя нескольких элементов.

Установка заведомо исправной катушки

Данный метод диагностики требует наличия рабочей катушки зажигания с идентичными характеристиками для подмены. Важно убедиться, что заменяемая катушка полностью совместима с проверяемой системой зажигания (одинаковые разъемы, параметры сопротивления, форма корпуса).

Процедура выполняется на остывшем двигателе при снятой минусовой клемме аккумулятора. Последовательно демонтируйте высоковольтный провод и крепежные элементы неисправной катушки, после чего извлеките ее из свечного колодца или посадочного места. Аккуратно установите исправный образец, соблюдая ориентацию разъемов.

Проверка результата замены

После установки исправной катушки выполните следующие действия:

Надежно подключите минусовую клемму аккумулятора
Запустите двигатель и проанализируйте его работу:
- Исчезновение троения и плавание оборотов
- Стабильная работа на холостом ходу
- Отсутствие пропусков зажигания под нагрузкой
Считайте ошибки OBD-II сканером (при наличии)

Если симптомы неисправности полностью устранены после замены, исходная катушка признается неработоспособной. При сохранении проблем ищите неисправности в смежных компонентах: свечах зажигания, высоковольтных проводах, ЭБУ или датчиках.

Результат проверки	Диагностическое заключение
Двигатель заработал стабильно	Замененная катушка неисправна
Проблемы сохраняются	Требуется проверка свечей, проводов, датчика положения коленвала

Проверка резинового уплотнителя свечного колодца

Резиновый уплотнитель свечного колодца предотвращает попадание влаги, пыли и технических жидкостей (особенно моторного масла) в зону контакта катушки зажигания со свечой. Его повреждение или потеря эластичности ведут к пробою высокого напряжения на массу, коррозии контактов, утечке тока и пропускам зажигания.

Проверку уплотнителя выполняют при каждом снятии катушки (например, для замены свечей), а также при обнаружении симптомов неисправности: троение двигателя, ошибки по пропускам воспламенения (P0300-P0304), следы масла на наконечнике катушки или свечном колодце. Осмотр требует визуальной оценки и тактильной проверки.

Методика проверки

Визуальный осмотр:

Убедитесь в отсутствии сквозных трещин, разрывов или затвердевших участков на поверхности уплотнителя.
Исключите деформацию (сплющивание, перекос) и потерю геометрической формы.
Проверьте наличие масляных пятен внутри свечного колодца или на нижней части катушки – это явный признак разгерметизации.

Проверка эластичности:

Аккуратно сожмите уплотнитель пальцами. Исправный элемент быстро восстанавливает форму без остаточной деформации.
Отсутствие упругости (резина "дубеет") требует замены – такой уплотнитель не обеспечит герметичность.

Косвенные признаки износа:

Признак	Причина
Нагар, грязь на керамике свечи под катушкой	Проникновение пыли/влаги через уплотнитель
Коррозия металлического контакта внутри наконечника катушки	Попадание влаги или агрессивных жидкостей
Следы пробоя (белые дорожки) на корпусе катушки над свечой	Утечка тока из-за отсутствия герметизации

При обнаружении любых дефектов уплотнитель подлежит замене. Установка поврежденного элемента ускорит выход из строя катушки зажигания. Нанесите тонкий слой диэлектрической смазки на новый уплотнитель перед монтажом для улучшения герметичности и легкости последующего демонтажа.

Обнаружение следов углерода на изоляторе

Визуально осмотрите керамический изолятор центрального высоковольтного вывода катушки зажигания при ярком освещении. Ищите тонкие темные линии или сетчатый узор, напоминающий паутину, которые образуются из-за пробоя высокого напряжения через загрязненную поверхность. Особое внимание уделите зоне у основания металлического контакта и участкам с микротрещинами.

Используйте увеличительное стекло для выявления микроскопических углеродных дорожек, которые часто неразличимы невооруженным глазом. Проверьте внутреннюю поверхность резинового колпачка катушки – наличие сажистых отложений на его стенках косвенно подтверждает утечку тока через изолятор. Убедитесь в отсутствии влаги или масляных пятен, усиливающих проводимость загрязнений.

Признаки критичности повреждений

Непрерывные дорожки: Черные линии, соединяющие центральный контакт с корпусом катушки, требуют замены компонента
Локализация у основания: Скопление нагара возле посадочного гнезда свидетельствует о старении изолятора
Комбинированные дефекты: Сочетание углеродных следов с оплавлениями или сколами указывает на необратимые повреждения

Тип загрязнения	Влияние на работу	Способ проверки
Единичные тонкие линии	Пропуски зажигания под нагрузкой	Тест искрообразованием под давлением
Разветвленная сетка	Постоянная утечка напряжения	Замер сопротивления изолятора (>50 МОм)
Смолистые отложения	Неустойчивый холостой ход	Очистка спиртом и повторная диагностика

Важно: Даже после удаления нагара изолятор сохраняет повышенную проводимость из- изменения структуры керамики. Очистка временно восстанавливает работу, но не устраняет основную причину – старение материала. Катушки с выявленными углеродными следами подлежат обязательной замене.

Контроль рабочего зазора свечи зажигания

Рабочий зазор свечи напрямую влияет на качество искрообразования и стабильность работы двигателя. Несоответствие зазора техническим требованиям приводит к пропускам воспламенения, повышенному расходу топлива и потере мощности.

Для проверки необходим специальный щуп цилиндрической или плоской формы. Измерения проводятся только на холодной свече после предварительной очистки электродов металлической щёткой.

Порядок проверки и регулировки

Определите требуемый зазор для вашего авто (указан в руководстве или на маркировке свечи).
Вставьте щуп между центральным и боковым электродами:
- Щуп должен входить с лёгким сопротивлением
- Недопустим как свободный ход, так и заклинивание

При отклонениях аккуратно подогните боковой электрод:

Материал бокового электрода	Инструмент для регулировки
Медь/никель	Калиброванная отвёртка с прорезью
Платина/иридий	Только специальный ключ-гибочник

Избегайте контакта с центральным электродом и керамическим изолятором!

Критические отклонения: разница более 0,2 мм от нормы требует замены свечи. Попытки выправить зазор на свечах с платиновым напылением приводят к разрушению защитного слоя.

Проверка крепления массы двигателя

Плохой контакт массы двигателя напрямую влияет на работу катушки зажигания, так как создает повышенное сопротивление в цепи. Это приводит к нестабильной искре, пропускам зажигания и даже выходу катушки из строя при кажущейся ее исправности.

Обязательно проверьте целостность и надежность контакта основного массового провода, который крепится к кузову или раме транспортного средства. Часто он располагается между двигателем и кузовом, на лонжероне или непосредственно на блоке цилиндров, и подвержен коррозии, окислению или ослаблению крепежа.

Процедура проверки массы

Выполните следующие действия для диагностики:

Визуальный осмотр: Найдите точку крепления массы (обычно толстый черный провод с клеммой). Проверьте на отсутствие:

Видимой коррозии или окисления на клемме и точке контакта
Механических повреждений провода
Признаков оплавления изоляции

Проверка затяжки: Ключом подходящего размера проверьте момент затяжки гайки/болта крепления. Клемма должна быть надежно зафиксирована без люфта.
Зачистка контактов: При обнаружении окисления или грязи:

Отсоедините массовый провод
Зачистите контактные поверхности клеммы и кузова/двигателя металлической щеткой или наждачной бумагой
Обезжирьте поверхности
Надежно затяните крепеж после установки

Контрольная проверка мультиметром: Измерьте падение напряжения между отрицательной клеммой АКБ и чистым металлом на блоке двигателя при работающем двигателе и включенной нагрузке (например, фарах):

Показание мультиметра	Состояние массы
Менее 0.2 В	Нормальное соединение
0.3 - 0.5 В	Требуется очистка/подтяжка
Более 0.5 В	Критическая неисправность

Параллельно проверьте сопротивление между массой двигателя и минусом АКБ при выключенном зажигании: значение должно стремиться к нулю (0.1-0.5 Ом). Высокое сопротивление подтверждает плохой контакт.

Тестирование сопротивления высоковольтных проводов

Проверка сопротивления необходима для выявления внутренних повреждений проводки, влияющих на стабильность искрообразования. Некорректное сопротивление проводов приводит к утечкам тока, снижению мощности искры и пропускам зажигания.

Для тестирования потребуется цифровой мультиметр с режимом омметра. Измерения проводятся при комнатной температуре на отсоединённых от свечей и катушки проводах для исключения паразитных цепей.

Порядок выполнения замеров

Отключите провод с обоих концов (от катушки зажигания и свечи)
Установите мультиметр в режим измерения сопротивления (Ω)
Подсоедините щупы прибора к металлическим наконечникам провода
Зафиксируйте показания на дисплее мультиметра
Повторите процедуру для всех высоковольтных проводов

Тип провода	Нормальное сопротивление
Медные (с распределителем)	0.1-0.5 кОм
Углеродные (беспомеховые)	3.5-10 кОм на метр
Силиконовые	10-12 кОм на метр

Критические отклонения: показания ∞ указывают на обрыв жилы, значения близкие к 0 – на короткое замыкание. Сравнивайте результаты с теххарактеристиками производителя и учитывайте длину конкретного провода при анализе.

Изоляция наконечников диэлектрической смазкой

Нанесение диэлектрической смазки на внутреннюю поверхность резиновых наконечников высоковольтных проводов или колпачков катушки зажигания критически важно для предотвращения утечки тока. Без такой обработки микротрещины или загрязнения на изоляции создают путь для пробоя искры на "массу", особенно при повышенной влажности или загрязнении двигателя.

Смазка заполняет микроскопические зазоры между контактом и свечным колодцем, блокируя доступ влаги и пыли. Это исключает коррозию металлических элементов и снижает сопротивление контакта, обеспечивая стабильную передачу высокого напряжения к свечам зажигания.

Правила применения смазки

Тип состава: используйте только специализированную диэлектрическую смазку (например, Liqui Moly Kupfer-Paste, Loctite LB 8008). Масла, литол или графитовые пасты не подходят – они проводят ток!

Очистите наконечники проводов и колодцы свечей от грящи сжатым воздухом или ветошью
Нанесите тонкий слой смазки:
- Внутрь резинового колпачка катушки
- На кераминый изолятор свечи (верхнюю часть)
Соберите соединение без удаления излишков – избыток выдавится при установке
Проверяйте состояние смазки при каждой замене свечей (рекомендуется обновлять)

Ключевые ошибки: попадание состава на контактные штыри свечи или катушки, использование неподходящих материалов, избыточное нанесение, приводящее к накоплению грязи.

Ситуация	Риски без смазки	Эффект от смазки
Высокая влажность	Пробой по мокрой изоляции	Гидрофобный барьер
Перепады температур	Растрескивание резины	Защита от пересыхания
Вибрация двигателя	Нарушение контакта	Стабилизация соединения

Подача давления на корпус при нагреве (имитация условий)

Данный метод выявляет скрытые дефекты изоляции или микротрещины, проявляющиеся исключительно при тепловом расширении материалов под нагрузкой. Для его реализации требуется источник сжатого воздуха (компрессор с ресивером), манометр, регулирующий клапан, термофен или печь, а также герметичная камера (например, прозрачный пластиковый бокс с крышкой).

Катушку помещают в камеру, предварительно подключив ее выводы к мультиметру в режиме измерения сопротивления (≥ 100 МОм) или мегомметру. Корпус прогревают термофеном до 80-100°C, имитируя рабочую температуру двигателя. Одновременно внутрь камеры подают сжатый воздух давлением 1-2 атмосферы через клапан, создавая механическую нагрузку на корпус.

Критерии оценки и интерпретация результатов

Наблюдают за показаниями измерителя сопротивления в течение 5-10 минут. Исправная катушка сохраняет сопротивление изоляции в пределах нормы (обычно > 50 МОм) без резких скачков. Неисправность проявляется:

Постепенным или ступенчатым падением сопротивления
Колебаниями показаний при стабильной температуре и давлении
Визуальным образованием трещин или "паутинки" на корпусе

Параметр	Нормальное значение	Признак неисправности
Сопротивление изоляции	> 50 МОм (стабильно)	< 5 МОм или резкие скачки
Целостность корпуса	Без изменений	Появление трещин, вздутий
Поведение при остывании	Восстановление исходных параметров	Остаточная деформация/пробой

Важно: После теста катушку остужают без принудительного обдува для контроля обратимости изменений. Необратимое падение сопротивления или сохранение трещин подтверждает критический дефект. Метод требует осторожности – превышение температуры или давления может повредить даже исправный компонент.

Запуск мотора в темноте для визуализации пробоя

Проведите диагностику в полной темноте или в затемнённом помещении для выявления искрового пробоя на корпус. Запустите двигатель и внимательно осмотрите все катушки зажигания при работающем моторе. Особое внимание уделите участкам вдоль корпуса катушки и высоковольтным выводам.

Исправная катушка не должна демонстрировать посторонних визуальных эффектов. Наличие даже слабых голубоватых искр, светящихся "дорожек" или мигающих разрядов в любом месте, кроме контакта со свечным наконечником, указывает на пробой изоляции. Такие разряды часто сопровождаются характерным потрескиванием.

Порядок действий при обнаружении пробоя

Остановите двигатель сразу после фиксации аномальных разрядов.
Отметьте проблемную катушку мелом или маркером для последующей замены.
Проверьте контакты наконечников свечей и посадочное гнездо катушки – влага или грязь могут имитировать пробой.
Протрите корпус катушки сухой тканью для исключения поверхностного утечки тока.

Важно: Не прикасайтесь к элементам системы зажигания при работающем двигателе – риск получения электротравмы высоковольтным разрядом крайне велик. Для безопасности используйте диэлектрические перчатки.

Проверка после остывания двигателя

Некоторые неисправности катушки зажигания проявляются только при определённой температуре, поэтому диагностику необходимо проводить на полностью остывшем двигателе. Тепловое расширение материалов может временно маскировать проблемы вроде межвиткового замыкания или трещин в изоляции, которые становятся очевидными после охлаждения узла.

Холодная проверка исключает ложные показания, вызванные температурным воздействием, и позволяет получить точные данные о состоянии обмоток. Для работы потребуется мультиметр с функцией измерения сопротивления и техническая документация с эталонными значениями для конкретной модели катушки.

Порядок диагностики

Визуальный осмотр:
- Проверьте корпус на отсутствие трещин, сколов и следов пробоя (тёмные точки или дорожки).
- Убедитесь в чистоте контактов и отсутствии окислов на клеммах.
Замер сопротивления первичной обмотки:
- Установите мультиметр в режим Ω (200 Ом).
- Подсоедините щупы к центральному высоковольтному выводу и клемме «+».
Замер сопротивления вторичной обмотки:
- Переключите мультиметр на диапазон 20 кОм.
- Подключите щупы к центральному высоковольтному выводу и клемме «−».
Проверка изоляции:
- Переведите мультиметр в режим 20 МОм.
- Поочерёдно подключите один щуп к корпусу катушки, второй – к каждой клемме и высоковольтному выводу.

Сравните полученные значения с нормативами производителя. Критичные отклонения указывают на неисправность:

Параметр	Исправная катушка	Признак неисправности
Первичная обмотка	0.3–2.0 Ом	Обрыв (∞) или КЗ (≈0)
Вторичная обмотка	6–15 кОм	Отклонение >20%
Изоляция	>100 МОм	<50 МОм

Отсутствие сопротивления между выводами и корпусом подтверждает целостность изоляции. Если замеры соответствуют норме, но проблемы с искрообразованием сохраняются – проверьте катушку повторно после прогрева двигателя.

Контроль энергопотребления системы зажигания

Анализ потребления тока первичной обмоткой катушки зажигания позволяет косвенно оценить её исправность. Для измерения потребуется мультиметр с функцией амперметра, включённый в разрыв цепи питания катушки (+12В). Исправная катушка демонстрирует стабильное энергопотребление в пределах спецификаций производителя при работе двигателя.

Значительные отклонения силы тока от нормы указывают на внутренние неисправности. Повышенное потребление характерно для межвитковых замыканий, снижение – для обрывов обмотки или деградации изоляции. Точные эталонные значения указаны в сервисной документации ТС и зависят от типа катушки (индивидуальная, сдвоенная, общая).

Порядок измерения тока потребления

Отключите разъём питания катушки
Подключите красный щуп мультиметра к проводу +12В от ЭБУ/реле
Чёрный щуп соедините с питающим контактом катушки
Установите мультиметр в режим измерения постоянного тока (10-20А)
Запустите двигатель на холостом ходу
Считайте показания прибора

Тип катушки	Ожидаемый ток (А)	Признаки неисправности
Индивидуальная (1 цилиндр)	4-7	Отклонение >±1.5А
Сдвоенная DIS	8-12	Колебания >±0.8А
Общая (трамблер)	3-5	Скачки при нагрузке

Важно: Замер производите только при исправной высоковольтной части системы! Паразитные утечки через треснутые изоляторы или пробитые свечные наконечники искажают результаты. Совмещайте проверку с контролем сопротивления обмоток и осциллографией искрообразования.

Измерение тока первичной цепи в работе

Для измерения тока первичной цепи в рабочем режиме потребуется мультиметр с функцией замера силы тока до 20 А и осциллограф. Соблюдайте осторожность: измерения проводятся при работающем двигателе, исключите контакт с вращающимися частями и высоким напряжением.

Подключите мультиметр в разрыв первичной цепи катушки зажигания: отсоедините провод управления от катушки, подключите один щуп мультиметра к этому проводу, другой – к управляющему контакту катушки. Переведите прибор в режим измерения постоянного тока (10-20А).

Анализ показаний

Запустите двигатель и зафиксируйте значение тока на холостом ходу. Исправная катушка демонстрирует стабильные показания в пределах 6-12 А (точное значение зависит от типа катушки). Критические отклонения:

Ток отсутствует – обрыв первичной обмотки или цепи управления
Ток ниже нормы (2-4 А) – межвитковое замыкание в первичной обмотке
Ток выше нормы (свыше 15 А) – короткое замыкание на массу или неисправность управляющего модуля

Для точной диагностики используйте осциллограф. Подключите токовые клещи к плюсовому проводу катушки. Исправная система показывает равномерные "пики" тока с резким спадом в момент разрыва цепи. Дефекты проявляются как:

Отсутствие импульсов – проблемы в цепи управления
Разная высота пиков – нестабильность контактов или напряжения питания
Заваленные вершины сигнала – межвитковое замыкание

Показание тока	Вероятная неисправность
0 А	Обрыв цепи, неисправность ЭБУ
3-5 А	Межвитковое замыкание первичной обмотки
15-20 А	КЗ катушки, пробой ключевого транзистора

Корректное значение тока подтверждает целостность первичной цепи, но не гарантирует исправность вторичной обмотки. Всегда дополняйте проверку измерением сопротивления и тестом искрообразования.

Фиксация частоты пропусков при нагрузке

Пропуски воспламенения при нагрузке – критический симптом неисправности катушки зажигания, проявляющийся рывками, потерей мощности или вибрацией двигателя под нагрузкой (например, при подъеме в гору или резком ускорении). На этом этапе имитируют реальные условия эксплуатации, создавая нагрузку на силовой агрегат для выявления скрытых дефектов, незаметных на холостом ходу.

Для точной диагностики используют сканер OBD2, фиксирующий коды ошибок P0300-P0304 (общие/цилиндровые пропуски), или мотор-тестер, визуализирующий форму искрового разряда. Механические методы включают поочередное отключение катушек на работающем двигателе: стабильность оборотов при снятии фишки с конкретного цилиндра указывает на неисправную катушку в нём.

Порядок проверки под нагрузкой

Прогрев двигателя до рабочей температуры (85–90°C).
Подключение диагностического оборудования (сканер/осциллограф).
Создание нагрузки:
- Движение на подъем при оборотах 2500–4000 об/мин.
- Резкое ускорение на 3–4 передаче.
- Стендовые испытания с тормозным моментом.
Фиксация параметров:
- Количество пропусков за цикл (данные OBD2).
- Аномалии формы импульса на осциллограмме.
- Изменение поведения двигателя при отключении катушек.

Параметр	Исправная катушка	Неисправная катушка
Код ошибки	Отсутствует	P030X (X – номер цилиндра)
Осциллограмма искры	Стабильный пик напряжения 8–15 кВ	Провалы, низкая амплитуда (<6 кВ)
Реакция на отключение	Обороты падают	Обороты не меняются

Важно: проверяйте высоковольтные провода и свечи перед тестом – их дефекты имитируют симптомы нерабочей катушки.

Окончательная сборка после успешной проверки

После подтверждения исправности катушки зажигания тестированием, приступайте к обратной установке компонентов. Убедитесь в отсутствии загрязнений на посадочных местах и контактах.

Тщательно проверьте состояние высоковольтных проводов и разъёмов – трещины или коррозия требуют замены перед сборкой. Подготовьте новые крепёжные элементы при повреждении старых.

Порядок сборки

Установите катушку на штатное место, совместив крепёжные отверстия.
Зафиксируйте корпус болтами с рекомендованным производителем моментом затяжки (обычно 8-12 Нм).
Подключите разъёмы питания/управления до характерного щелчка фиксаторов.
Наденьте высоковольтные провода в правильной последовательности (сверьтесь с маркировкой цилиндров!).

Контрольная точка	Критерий качества
Положение проводов	Отсутствие перегибов и касаний к острым кромкам
Крепление корпуса	Отсутствие вибрации при ручном покачивании
Электрические соединения	Полное погружение фишек, фиксаторы защёлкнуты

Перед запуском двигателя дважды проверьте правильность подключения всех элементов. Ошибки монтажа могут вызвать короткое замыкание или отказ системы зажигания.

Список источников

Для подготовки статьи о проверке катушки зажигания использовались технические руководства и специализированные автомобильные ресурсы. Акцент делался на практические методы диагностики, доступные для самостоятельного применения.

Источники включают инструкции производителей, рекомендации сертифицированных автомехаников и проверенные отраслевые методики. Данные сверялись по нескольким авторитетным материалам для обеспечения точности информации.

Руководства по ремонту конкретных марок автомобилей (например, Haynes Manuals)
Официальные технические бюллетени производителей систем зажигания
Специализированные автомобильные порталы: Drive2.ru, Autodata
Учебные материалы профильных технических колледжей
Видеоинструкции сертифицированных автомехаников на тематических платформах
Протоколы диагностики оборудования (мультиметры, осциллографы)
Производители инструментов: руководства к тестерам катушек зажигания
