Как проверить свечи накала дизельного двигателя

Статья обновлена: 18.08.2025

Исправные свечи накала критически важны для беспроблемного запуска дизельного двигателя, особенно при низких температурах. Они предварительно разогревают камеру сгорания, обеспечивая воспламенение топливной смеси в холодном моторе.

Неисправность даже одной свечи приводит к затрудненному холодному пуску, неравномерной работе двигателя на холостом ходу, повышенной дымности выхлопа и перерасходу топлива. Своевременная диагностика предотвратит эти проблемы.

Проверить состояние свечей накала можно самостоятельно без сложного оборудования. Это руководство подробно объяснит методы проверки: от визуального осмотра до измерения сопротивления мультиметром и контроля напряжения питания.

Необходимые инструменты: мультиметр и ключи

Минимальный набор для самостоятельной диагностики включает мультиметр и набор гаечных ключей. Без этих инструментов корректная проверка состояния свечей накала невозможна.

Мультиметр позволит измерить сопротивление и "прозвонить" цепь, а ключи потребуются для демонтажа защитного кожуха двигателя или непосредственно свечей при необходимости детальной проверки.

Детализация инструментов

Для эффективной работы подготовьте:

• Цифровой мультиметр с функцией измерения сопротивления (Ω) в диапазоне 0-20 Ом
• Набор рожковых ключей или головок (размеры зависят от модели авто, чаще 8-12 мм)
• Торцевой ключ-трещотка с удлинителем для доступа к глубоко расположенным свечам
• Диэлектрические перчатки для защиты при работе с электрооборудованием

Инструмент	Критически важные параметры
Мультиметр	Погрешность не более ±1.5%, режим звуковой прозвонки
Ключи	Шестигранный профиль, отсутствие сколов на гранях

Важно: перед началом работ отсоедините клемму минус с аккумулятора! Убедитесь в исправности щупов мультиметра – поврежденная изоляция недопустима.

Техника безопасности при работе с электрооборудованием

Перед началом любых манипуляций с электросистемой автомобиля убедитесь, что зажигание полностью выключено, а ключ извлечен из замка. Дополнительно отсоедините отрицательную клемму аккумуляторной батареи – это исключит случайное замыкание и подачу напряжения на цепи. Помните, что даже при выключенном зажигании некоторые системы могут оставаться под напряжением.

Всегда используйте инструмент с изолированными рукоятками и диэлектрические перчатки при работе с клеммами АКБ, разъемами или токоведущими частями. Убедитесь в отсутствии влаги на руках, одежде и рабочих поверхностях – вода резко повышает риск поражения током. Избегайте одновременного контакта с корпусом автомобиля и элементами электрооборудования.

Ключевые правила предотвращения рисков

Строго соблюдайте последовательность действий при подключении/отключении аккумулятора:

1. Отключение: Сначала всегда снимайте "минусовую" клемму, затем "плюсовую".
2. Подключение: Сначала присоединяйте "плюсовую" клемму, затем "минусовую".

Никогда не проверяйте работоспособность свечей накала "на искру" – это может вызвать:

• Повреждение блока управления двигателем (ЭБУ) высоким током
• Выход из строя реле свечей накала
• Короткое замыкание в проводке

Запрещенные действия	Допустимая альтернатива
Проверка мультиметром под нагрузкой без разъема	Измерение сопротивления на снятой свече (холодный двигатель)
Прикосновение к клеммам АКБ металлическим инструментом	Использование гаечных ключей с изолированными ручками
Работа при включенном зажигании	Проверка цепей только при снятой клемме АКБ

При диагностике мультиметром предварительно установите правильный режим измерения (сопротивление/вольтаж) и диапазон. Не прикасайтесь к оголенным щупам во время замера параметров под напряжением. Если обнаружены оплавленные провода или признаки КЗ – немедленно прекратите работу и устраните неисправность проводки до продолжения диагностики.

Поиск расположения свечей накала под капотом

Откройте капот и найдите головку блока цилиндров двигателя. Свечи накала всегда вкручены в её верхнюю часть, по одной на каждый цилиндр. Их точное положение зависит от конструкции мотора: у рядных двигателей они выстроены в линию, у V-образных – располагаются с двух сторон.

Ищите толстые силовые провода (обычно в изоляции чёрного или коричневого цвета), идущие от реле накала к головке блока. Каждый провод заканчивается клеммой-«колпачком», надетой на контактный болт свечи. Визуально свечи напоминают короткие металлические штыри диаметром 8-12 мм с шестигранником под ключ у основания.

Типичные места и подсказки для поиска

• Под пластиковой крышкой двигателя: На многих современных дизелях свечи скрыты под декоративным кожухом. Снимите крепления (защёлки или болты), чтобы получить доступ.
• Рядом с топливной рампой: В двигателях с Common Rail свечи часто соседствуют с форсунками и топливными магистралями высокого давления.
• Ориентируйтесь по реле накала: Проследите трассу проводов от блока реле (обычно в монтажном блоке предохранителей) до головки цилиндров.

Важно:

На некоторых моделях (например, BMW, Land Rover) доступ осложнён впускным коллектором или турбиной – потребуется частичная разборка. Всегда сверяйтесь с технической документацией авто при затруднениях.

Идентификация проводов питания свечей

Поиск проводов питания – первый этап проверки свечей накала. Провода подходят к каждой свече от реле или шины питания. Обычно они объединены в жгут и крепятся к шпилькам на корпусе свечей при помощи наконечников в виде гаек или клемм. Цвет изоляции чаще всего черный, коричневый или синий, но возможны вариации в зависимости от модели авто.

Точное расположение определяют по мануалу или визуальному прослеживанию трассы от реле накала. Реле накала (обычно прямоугольный блок с разъемом) располагается в моторном отсеке, часто рядом с блоком предохранителей. От него идут толстые провода к шине или напрямую к свечам. Не путайте их с тонкими проводами управления реле.

Ключевые моменты для идентификации

Основные признаки питающих проводов:

• Толстое сечение – рассчитаны на высокий ток (от 15А и выше).
• Наконечник под гайку (обычно на 8 или 10 мм) или клемму типа "мама" для крепления на шпильку свечи.
• Подключены к общей шине (металлической планке) или напрямую к выходной клемме реле накала (часто маркируется цифрой "87").

Где искать реле и шину:

1. Откройте капот и найдите блок реле и предохранителей (обычно в пластиковом коробе).
2. Ищите реле с маркировкой "Glow", "G", "Q" или символом спирали. Снимите его – под ним часто расположена шина.
3. Проследите толстые провода от реле – они ведут к свечам через шину или напрямую.

Элемент	Как выглядит	Что подключено
Шина питания	Металлическая планка/полоса	Все провода на свечи (1 провод на 1 свечу)
Реле накала	Коробочка 5х5 см с 4-5 контактами	Толстый выходной провод (клемма 87)
Провод на свечу	Толстый кабель с кольцевой/вилочной клеммой	Только к шпильке свечи (+12В при работе)

Важно! Перед отсоединением проводов обязательно снимите клемму "минус" с АКБ. Не путайте питающие провода с датчиками (например, датчиками давления в цилиндре) – у датчиков тонкие провода и фишки, а не гайки.

Снятие защитного кожуха двигателя (если применимо)

Многие современные дизельные двигатели оснащены пластиковым или композитным защитным кожухом, который закрывает верхнюю часть силового агрегата, включая зону расположения свечей накаливания. Этот кожух выполняет функции шумоизоляции и защиты от загрязнений, но его необходимо снять для доступа к свечам.

Процедура демонтажа кожуха обычно проста, но требует внимания к креплениям и подключенным элементам. Перед началом работ убедитесь, что двигатель остыл, чтобы избежать ожогов. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Последовательность действий при снятии кожуха

1. Определите тип креплений: Осмотрите кожух. Чаще всего используются:
   • Пластиковые клипсы (требуют аккуратного поддевания отверткой)
   • Винты Torx или на крестообразную отвертку
   • Резиновые втулки (кожух снимается вертикальным подъемом)
   • Поворотные фиксаторы (поверните на 90°)
2. Отсоедините мешающие элементы: При наличии на кожухе:
   • Трубки вентиляции картера (осторожно снимите хомуты)
   • Электрические разъемы датчиков (нажмите на фиксатор)
   • Декоративные накладки (подденьте отверткой)
3. Открутите/отстегните крепеж: Используя подходящий инструмент:
   • Выкрутите винты/болты полностью, сложите их в контейнер
   • Аккуратно расстегните клипсы отверткой с широким жалом
   • Не прилагайте излишних усилий – пластик хрупок!
4. Снимите кожух: После освобождения креплений:
   • Приподнимите кожух равномерно со всех сторон
   • Проверьте, не мешают ли шланги или провода
   • Отложите кожух в чистое место вверх той стороной, где расположены крепления

Важные замечания: При установке кожуха обратно убедитесь, что все разъемы и трубки подключены, а крепеж зафиксирован до щелчка или затянут с рекомендованным моментом. Не оставляйте винты или клипсы незакрепленными – это может привести к вибрациям и повреждению кожуха.

Обесточивание системы перед началом работ

Полное отключение электропитания – обязательный этап перед диагностикой свечей накала. Работа под напряжением создает риск короткого замыкания, повреждения электронных блоков управления и получения серьезных электротравм. Даже при выключенном зажигании отдельные цепи могут оставаться под напряжением.

Для гарантированного обесточивания требуется физическое отключение источника питания – аккумуляторной батареи. Простого поворота ключа в положение "OFF" недостаточно, так как реле и контроллеры могут сохранять активность в течение нескольких минут после остановки двигателя.

Порядок отключения аккумулятора

1. Заглушите двигатель, извлеките ключ из замка зажигания.
2. Откройте капот и локализуйте аккумуляторную батарею (в подкапотном пространстве или багажнике).
3. Определите полярность клемм: "+" (плюс/красная крышка) и "-" (минус/черная крышка).
4. Ключом на 10 мм ослабьте гайку минусовой клеммы.
5. Снимите клемму с вывода АКБ и зафиксируйте ее в стороне от металлических поверхностей.
6. Проверьте отсутствие контакта клеммы с выводом батареи (зазор минимум 10 см).

Важно! Начинайте демонтаж строго с минусовой клеммы – это исключает случайное замыкание через инструмент при отключении плюсового контакта. При наличии дополнительных систем безопасности (сигнализация, иммобилайзер) убедитесь, что у вас есть коды для их реактивации.

Метод визуального осмотра на трещины и коррозию

Извлеките свечу накала из головки блока цилиндров, соблюдая осторожность, чтобы не повредить резьбу или корпус. Очистите рабочую часть (калильную трубку и корпус) от нагара металлической щеткой или ветошью, обеспечив хороший обзор поверхности.

Используйте яркий источник света и увеличительное стекло для тщательного изучения конструкции. Сосредоточьтесь на видимых участках, особое внимание уделите зоне нагревательного элемента (керамическому стержню или спирали) и переходу между корпусом и резьбой.

Ключевые признаки неисправности

Трещины:

• Тонкие темные линии на керамическом нагревателе
• Радиальные или продольные разрывы металлического корпуса
• Сколы на кончике калильной трубки

Коррозия:

• Рыхлые отложения ржавчины на резьбовой части
• Раковины или точечные углубления на металлической поверхности
• Зеленовато-белый налет (окислы) в местах контакта с распыленной топливной смесью

Любое из этих повреждений требует замены свечи, так как нарушает герметичность камеры сгорания и снижает эффективность накала. Проверяйте все свечи комплекта – коррозия обычно поражает элементы выборочно из-за различий в условиях работы цилиндров.

Проверка состояния контактных разъемов

Контактные разъемы свечей накала критически важны для стабильной передачи тока от реле к нагревательным элементам. Нарушение соединения или коррозия контактов приводят к отказу свечи даже при ее исправности.

Начинайте проверку только после полного остывания двигателя во избежание ожогов. Отсоедините клемму «минус» аккумулятора для исключения короткого замыкания.

Процедура диагностики контактов

1. Визуально осмотрите колодки проводов на каждой свече: трещины, оплавления или следы перегрева требуют замены разъема.
2. Проверьте плотность посадки колодки на контактный штырь свечи – люфт или свободное снятие рукой указывают на износ.
3. Зачистите контактные штыри мелкой наждачной бумагой (P600-800) для удаления окисления, следов коррозии.
4. Обработайте штыри и внутренние поверхности колодок токопроводящей смазкой для предотвращения окисления.
5. Измерьте сопротивление на разъеме мультиметром:
   • Установите режим измерения сопротивления (Ω)
   • Подсоедините щупы к контакту разъема и «массе» двигателя
   • Показания выше 1 Ом сигнализируют о плохом контакте или повреждении проводки

Визуальный признак	Последствия	Решение
Зеленый/белый налет на штыре	Рост сопротивления, недогрев	Зачистка + смазка
Оплавление пластика колодки	Короткое замыкание, обрыв	Замена разъема
Деформация фиксатора	Самопроизвольное отсоединение	Замена колодки

При обнаружении поврежденных разъемов замените их на ремонтные клеммы подходящего размера. Обжимайте контакты специальным инструментом – «кусачки» не обеспечивают надежного соединения.

После обработки и сборки запустите двигатель: отсутствие ошибок ECU и равномерная работа на холодную подтвердят восстановление контакта.

Измерение сопротивления мультиметром: настройка прибора

Переведите мультиметр в режим измерения сопротивления (Омы), обозначаемый символом Ω. Выберите диапазон измерения, подходящий для низких сопротивлений – обычно это шкала 200 Ом или 2000 Ом (2k). Если прибор автоматический (auto-ranging), просто установите режим Ω.

Перед проверкой свечей убедитесь в исправности самого мультиметра. Замкните щупы прибора между собой. На дисплее должно отображаться значение, близкое к 0 Ом (обычно 0.1–0.5 Ом), что указывает на корректную работу щупов и внутренней цепи тестера.

Этапы измерения сопротивления свечи накала

1. Подготовка: Снимите высоковольтный провод со свечи и убедитесь в чистоте/доступности ее контактной головки.
2. Позиционирование щупов: Приложите один щуп мультиметра к центральному электроду (головке болта) проверяемой свечи. Второй щуп плотно прижмите к корпусу свечи (к резьбовой части или к "массе" двигателя).
3. Считывание показаний: Зафиксируйте значение сопротивления, отображаемое на дисплее мультиметра.

Показание мультиметра (Ом)	Состояние свечи накала
0.1 - 1.0 (примерно)	Свеча исправна (нормальное сопротивление нагревательного элемента)
0.0 (или близко к нулю)	Внутреннее короткое замыкание - свеча неисправна
1 (OL, ∞, перегрузка)	Обрыв нагревательной спирали - свеча неисправна
Сильно выше 1 Ома (напр. 5-100 Ом)	Сильный износ или частичный обрыв - свеча требует замены

Важно: Сравните показания со спецификацией производителя (если известна) или с сопротивлением заведомо исправной свечи того же типа. Значение может незначительно отличаться между свечами, но явное отклонение указывает на неисправность.

Тестирование на обрыв цепи (проверка целостности)

Обрыв цепи означает отсутствие электрического контакта внутри свечи накала, что полностью исключает её работоспособность. Эта неисправность возникает из-за перегорания нагревательного элемента или разрушения внутренних соединений и требует обязательной замены свечи.

Для проверки целостности используется мультиметр в режиме измерения сопротивления (Ом) или прозвонки. Предварительно отсоедините шину питания от свечей и убедитесь, что двигатель остыл во избежание ожогов и повреждения прибора.

Пошаговая процедура проверки

1. Переведите мультиметр в режим измерения сопротивления (значок Ω) или прозвонки (значок диода или зуммера).
2. Отсоедините высоковольтный провод от проверяемой свечи.
3. Приложите один щуп мультиметра к центральному электроду свечи (шпильке).
4. Второй щуп прижмите к металлическому корпусу свечи (резьбовой части или шестиграннику под ключ).

Показания мультиметра	Диагностика
0.1–6.0 Ом	Цепь цела (нормальное сопротивление)
Бесконечность (OL или 1)	Обрыв цепи – свеча неисправна
Нулевое сопротивление (0.00 Ом)	Короткое замыкание – свеча неисправна

Важно: Сравните показания со спецификацией производителя. Номинальное сопротивление варьируется в зависимости от типа свечи (металлические 0.5–1.5 Ом, керамические 0.1–0.6 Ом). Отсутствие звукового сигнала в режиме прозвонки также указывает на обрыв.

Проверяйте все свечи последовательно. Наличие обрыва даже у одного элемента нарушает стабильность холодного пуска двигателя и требует замены дефектной детали.

Нормативные показатели сопротивления для исправных свечей

Измерение электрического сопротивления нагревательного элемента – ключевой метод диагностики состояния свечей накаливания. У исправной детали этот параметр должен соответствовать строго определенным диапазонам, установленным производителями. Значительные отклонения от нормы указывают на неисправность.

Типовое значение сопротивления для большинства современных дизельных свечей накаливания варьируется в пределах 0.4–2.0 Ом. Конкретная величина зависит от типа свечи, напряжения питания (12В или 24В), а также конструктивных особенностей. Точные нормативные данные всегда указываются в технической документации к конкретному двигателю или свече.

Критерии оценки и возможные отклонения

При проверке мультиметром интерпретируют результаты следующим образом:

• 0.1–0.3 Ом: Вероятно короткое замыкание внутри свечи. Требует замены.
• 0.4–2.0 Ом (в пределах паспортных значений для модели): Нормальное состояние. Свеча исправна.
• Более 2.0–3.0 Ом (выше паспортного): Признак сильного износа или начала выхода из строя. Нагрев будет слабым.
• Обрыв цепи (∞ Ом): Полное отсутствие проводимости. Свеча неработоспособна и подлежит замене.

Важные нюансы:

1. Перед замером обязательно отсоединяйте питающий провод от свечи.
2. Используйте мультиметр в режиме измерения сопротивления (Ω) с низким диапазоном (0-20 Ом).
3. Сравнивайте полученные значения исключительно с нормативами для вашей модели свечи (указаны в мануале, каталогах или на корпусе).
4. Проверяйте все свечи двигателя – значительный разброс значений между ними (более 0.5 Ом) также указывает на проблемы.

Состояние свечи	Показатель сопротивления (Ом)	Диагноз
Исправная	0.4 - 2.0*	Норма
Короткое замыкание	~0.1 - 0.3	Неисправна
Сильный износ	> 2.0 - 3.0*	Требует замены
Обрыв	∞ (бесконечность)	Неисправна

*Конкретный рабочий диапазон уточняйте по марке свечи. Значения в таблице – типовые для систем 12В.

Анализ показателей при отклонении от нормы

Отклонения в показателях сопротивления или напряжения при проверке свечей накала указывают на конкретные неисправности. Значительные расхождения между значениями на разных цилиндрах также свидетельствуют о проблемах в системе предпускового подогрева.

Критично интерпретировать результаты измерений корректно: как слишком высокие, так и аномально низкие значения требуют детального изучения. Игнорирование отклонений приводит к трудному холодному пуску, повышенной дымности и ускоренному износу двигателя.

Интерпретация основных отклонений

Показатель	Возможная причина	Действия
Сопротивление ∞ (обрыв)	Разрыв нагревательного элемента	Замена свечи
Сопротивление 0–0.5 Ом	Короткое замыкание внутри свечи	Немедленная замена
Сопротивление выше нормы (2–6 Ом)	Частичный износ спирали Окисление контактов	Проверить контакты, при подтверждении – замена
Разница >1 Ом между цилиндрами	Неравномерный износ свечей	Замена всего комплекта
Падение напряжения >0.2В от эталона	Коррозия клемм/проводов Неисправность реле накала	Диагностика цепи питания, зачистка контактов

Важные уточнения:

1. Проверяйте холодный двигатель – на прогретом моторе значения искажаются.
2. При замене одной свечи остальные должны иметь аналогичный срок эксплуатации.
3. Повторное появление ошибок после замены требует проверки блока управления и цепи питания.

Сравнение значений всех свечей между собой

После измерения сопротивления каждой свечи накала индивидуально, критически важно сравнить полученные цифры между собой. Разброс значений укажет на проблемные элементы даже при отсутствии явного обрыва цепи или короткого замыкания.

Используйте записанные результаты замеров. Сопротивление исправных свечей в рамках одного двигателя должно быть максимально близким – допустимое расхождение обычно не превышает 0,1–0,5 Ом (точные параметры смотрите в руководстве к авто). Существенное отклонение одной или нескольких свечей от среднего показателя по комплекту сигнализирует о неисправности.

Анализ результатов

Как интерпретировать данные:

• Все значения в норме и близки друг к другу (например, 0.8 Ом, 0.82 Ом, 0.79 Ом, 0.81 Ом): комплект свечей исправен.
• Одно значение сильно отличается в большую сторону (например, 1.5 Ом против 0.8–0.85 Ом у остальных): свеча с высоким сопротивлением имеет дефект нагревательного элемента (частичный обрыв, перегорание), ее нагрев слабее.
• Одно значение близко к нулю (0 Ом) или крайне низкое (например, 0.1 Ом против 0.8 Ом): короткое замыкание в спирали этой свечи.
• Одно значение "бесконечность" (обрыв): цепь внутри свечи полностью разрушена.

Важные нюансы:

1. Сравнивайте только свечи одного типа (биметаллические/керамические) и номинала, указанного производителем.
2. Учитывайте температуру двигателя: измерения "на холодную" и "на горячую" дают разное сопротивление.
3. При замене рекомендуется менять весь комплект, даже если неисправна только одна свеча – ресурс остальных близок к пределу.

Результат сравнения	Значение	Диагноз
Все значения одинаковы (в норме)	~0.7-1.8 Ом (зависит от типа)	Комплект исправен
Одно значение выше нормы	Например, 2.5 Ом при норме 1.0 Ом	Дефект нагревателя, слабый нагрев
Одно значение "0" или близко к 0	0 - 0.2 Ом	Короткое замыкание
Одно значение "бесконечность"	Обрыв (∞)	Полный обрыв спирали

Проверка "искры": метод с контрольной лампой

Данный способ диагностирует подачу управляющего напряжения на свечи накала без измерения сопротивления. Контрольная лампа (12В) визуально отображает работу цепи управления: её свечение подтверждает активацию реле и подачу тока на электрод свечи.

Подготовьте лампу с двумя проводами. Отсоедините шину питания свечей и снимите управляющий провод с клеммы реле накала. Убедитесь, что зажигание выключено, а аккумулятор заряжен.

Порядок проверки

1. Подсоедините один провод лампы к плюсовой клемме АКБ
2. Второй провод подключите к центральному электроду проверяемой свечи
3. Включите зажигание в положение ON (без запуска двигателя)
4. Фиксируйте поведение лампы:
   • Исправная цепь: лампа загорается через 2-5 сек и гаснет через 15-30 сек
   • Нет свечения: обрыв в цепи управления или неисправность реле
   • Постоянное горение: залипание реле или сбой ЭБУ

Важно: Метод проверяет только цепь управления, но не физическое состояние свечи. Для комплексной диагностики сочетайте с замером сопротивления.

Сборка простой тестовой цепи для проверки

Данный метод позволяет проверить свечи накала под нагрузкой, имитируя реальные условия работы. Для сборки потребуются базовые электротехнические компоненты и аккумулятор.

Подготовьте следующие элементы: автомобильный аккумулятор 12V, провода с зажимами «крокодил», лампу накаливания 12V (21W), держатель для лампы, изоленту. Лампа будет служить индикатором исправности цепи.

Пошаговая сборка

1. Подключите один провод от плюсовой клеммы АКБ к контакту держателя лампы.
2. Второй провод соедините свободный контакт держателя с центральным электродом проверяемой свечи.
3. Третий провод подключите от минусовой клеммы АКБ к корпусу свечи (резьбе или шестиграннику).
4. Убедитесь, что все соединения надежны и исключают случайное замыкание.

Принцип проверки: Исправная свеча за 2-5 секунд раскалит спираль докрасна, одновременно загорится лампа в цепи. Тусклое свечение или отсутствие нагрева свидетельствует о неисправности.

Индикатор лампы	Нагрев свечи	Диагноз
Яркий свет	Быстрое покраснение	Исправна
Тусклый свет	Слабое нагревание	Частичный износ
Нет света	Холодная	Обрыв цепи

Меры предосторожности: Не касайтесь корпуса свечи во время теста – возможен ожог! Изолируйте оголенные участки проводов и избегайте контакта металлических частей цепи.

Корректное подключение к аккумулятору

Правильное подключение измерительных приборов к аккумулятору – обязательное условие безопасности и точности диагностики. Ошибки на этом этапе могут привести к короткому замыканию, повреждению электрооборудования или ложным показаниям при проверке свечей накала.

Строго соблюдайте полярность: красный провод всегда соединяется с положительной клеммой АКБ (+), черный – с отрицательной (-). Использование перепутанных контактов вызовет некорректную работу тестера и риск выхода из строя электронных компонентов автомобиля.

Порядок подключения оборудования

1. Заглушите двигатель и выньте ключ зажигания
2. Очистите клеммы аккумулятора от окислов металлической щеткой
3. Подсоедините красный зажим тестера к клемме "+" АКБ
4. Закрепите черный зажим тестера на клемме "-" или чистой металлической части двигателя (масса)
5. Убедитесь в плотном контакте зажимов без перекосов

Типичные ошибки и риски:

• Перепутанная полярность: выход из строя мультиметра
• Слабый контакт с клеммами: искажение показаний сопротивления
• Подключение при работающем двигателе: скачки напряжения
• Касание щупами корпуса: ложное замыкание цепи

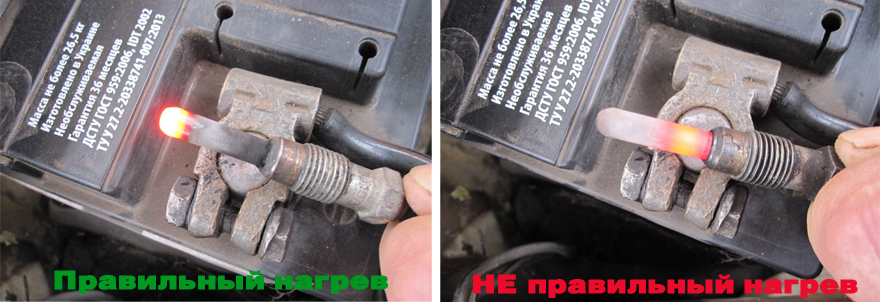

Наблюдение за накалом нити (появление свечения)

После подачи напряжения на свечу внимательно наблюдайте за её рабочей частью (нижний конец с нагревательной спиралью). Исправный элемент должен начать раскаляться докрасна в течение нескольких секунд. Свечение должно быть равномерным по всей длине видимой нити или стержня. Для точности проверки лучше проводить процедуру в затемнённом помещении или при слабом освещении.

Отсутствие свечения, появление тусклого пятна только на одном участке нити или сильное запаздывание в нагреве (более 5-7 секунд) указывает на неисправность. Запомните: даже слабое неравномерное свечение считается признаком дефекта и требует замены свечи.

Ключевые моменты при визуальной оценке

• Скорость нагрева: Рабочая температура достигается за 2-5 секунд.
• Равномерность: Свечение распространяется по всей поверхности нагревательного элемента без тёмных пятен.
• Интенсивность: Яркий красно-оранжевый цвет раскалённого металла.

Состояние свечи	Визуальный признак	Диагноз
Исправна	Быстрое равномерное свечение по всей нити	Норма
Частично неисправна	Свечение только части нити, замедленный нагрев	Требует замены
Неисправна	Полное отсутствие свечения	Требует замены

Важно: Не касайтесь нагретой части свечи голыми руками – риск ожога! Используйте защитные перчатки или дайте элементу остыть перед демонтажем.

Что делать при отсутствии видимого накала

Если свеча не демонстрирует раскалённого кончика при тестировании от аккумулятора, переходите к проверке её сопротивления. Используйте мультиметр в режиме омметра, подключив щупы к центральному электроду и корпусу свечи.

Сравните полученные значения с паспортными данными производителя. Исправные свечи обычно показывают 0,6–1,8 Ом. Бесконечное сопротивление указывает на обрыв цепи внутри элемента, а нулевое – на короткое замыкание.

Действия по результатам замера

• Нормальное сопротивление: Повторите визуальный тест, убедившись в надёжном контакте проводов. Проверьте напряжение аккумулятора – оно не должно падать ниже 10,5 В во время теста.
• Отклонение от нормы: Замените неисправную свечу. Установка элементов с разным сопротивлением вызывает дисбаланс в работе цилиндров.

Показание мультиметра	Диагностика	Рекомендация
0,6–1,8 Ом	Цепь цела	Проверить подачу напряжения
0 Ом	Короткое замыкание	Замена свечи
∞ Ом (разрыв)	Обрыв спирали	Замена свечи

При корректном сопротивлении и отсутствии накала проверьте реле свечей и блок управления. Используйте мультиметр для замера напряжения на шине питания при включённом зажигании. Отсутствие 12 В указывает на неисправность реле, проводки или предохранителя (обычно расположен в монтажном блоке салона).

1. Тест реле: Постучите по корпусу реле при включённом зажигании – характерный щелчок подтверждает срабатывание.
2. Проверка предохранителя: Осмотрите плавкую вставку, отвечающую за свечи накала (номинал указан на крышке блока).
3. Диагностика ЭБУ: Считайте ошибки сканером OBD-II при наличии постоянных проблем с прогревом.

Диагностика напряжения питания на разъемах

Проверка наличия напряжения питания на разъемах свечей накала – обязательный этап диагностики, исключающий проблемы в цепи управления. Для этого потребуется мультиметр, переключенный в режим измерения постоянного напряжения (DCV) с диапазоном до 20 В.

Процедура выполняется при включенном зажигании или в момент запуска двигателя (в зависимости от конструкции системы), когда блок управления подает питание на свечи. Точное время активации системы накала указано в руководстве по ремонту конкретной модели автомобиля.

Последовательность измерения напряжения

1. Подготовка: Снимите защитный колпачок (если есть) с разъема проверяемой свечи накала.
2. Подключение щупов:
   • Красный щуп мультиметра подключите к оголенному металлическому контакту внутри разъема свечи.
   • Черный щуп (минусовой) надежно закрепите на «массе» – чистой неокрашенной металлической части двигателя (болт, кронштейн) или на минусовой клемме АКБ.
3. Подача питания: Включите зажигание (или попросите помощника включить зажигание/крутить стартер, если система активируется только при запуске).
4. Снятие показаний: Смотрите на дисплей мультиметра. На исправной цепи должно появиться напряжение, близкое к напряжению аккумуляторной батареи (обычно 10.5-12.5 В при исправном АКБ).
5. Проверка всех свечей: Повторите процедуру для разъема каждой свечи накала по очереди.

Анализ результатов

Показания мультиметра	Возможная причина	Действия
~12 В на ВСЕХ разъемах	Цепь питания исправна. Проблема в самих свечах или их контакте с двигателем ("массе").	Проверить сопротивление свечей и контакт их корпусов с "массой" двигателя.
~12 В на ОДНОМ разъеме	Обрыв провода или плохой контакт в цепи питания конкретной свечи. Неисправность реле или блока управления (менее вероятно, если другие свечи получают питание).	Проверить целостность провода и контакты в разъеме проблемной свечи. Прозвонить цепь до реле/блока.
0 В на ВСЕХ разъемах	Общая проблема в цепи питания: перегоревшее предохранитель, неисправное реле накала, обрыв шины питания, неисправность блока управления двигателем (ECU), отсутствие управляющего сигнала на реле.	Проверить предохранитель цепи накала (расположение см. в мануале). Проверить работу реле накала (щелчок при включении зажигания, прозвонка контактов). Проверить наличие управляющего сигнала от ECU на реле. Проверить целостность основных силовых проводов от АКБ через реле к шине свечей.
Напряжение есть, но сильно ниже 12В (менее 10В)	Плохой контакт в цепи ("масса" или плюс), окисление, подгорание разъемов или реле, слабый заряд АКБ.	Проверить и зачистить все контакты в цепи (реле, разъемы, "массу"), проверить заряд АКБ и состояние клемм.

Важно помнить, что время подачи напряжения на свечи ограничено (обычно несколько секунд после включения зажигания или во время работы стартера). Если мультиметр не успевает зафиксировать показания, воспользуйтесь функцией «фиксации максимума» (Max Hold) или попросите помощника несколько раз включить/выключить зажигание.

Измерение напряжения при включении зажигания

Подача напряжения на свечи накала происходит через управляющее реле после поворота ключа в положение "ON". Для контроля необходимо проверить наличие 12В на шине питания свечей. Отсоедините питающий провод от центральной клеммы первой свечи или найдите общую точку подключения всех элементов.

Включите мультиметр в режим измерения постоянного напряжения (диапазон 0-20V). Красный щуп подключите к проверяемой клемме питания свечей, черный – к "массе" двигателя (чистая металлическая поверхность). Попросите помощника повернуть ключ зажигания в положение "ON" без запуска двигателя.

Анализ показаний мультиметра

Исправная система обеспечивает следующие параметры:

• Нормальное напряжение: 10.5-12.5В (при заряженном АКБ)
• Длительность подачи: 2-15 секунд (зависит от температуры двигателя)
• Стабильность: отсутствие просадок более 0.5В

Типичные неисправности:

Показания прибора	Возможная причина
0В	Обрыв цепи, неисправность реле, сгоревший предохранитель
Менее 10В	Просадка напряжения из-за коррозии контактов, слабый АКБ
Колебания напряжения	Плохой контакт в цепи управления, окисление реле

Примечание: на некоторых моделях напряжение может кратковременно достигать 6-9В в режиме "послепускового подогрева" – это нормально. Если напряжение отсутствует, проверьте цепь в обратном порядке: реле свечей → предохранитель → управляющий сигнал с ЭБУ.

Проверка реле свечей накала

Реле свечей накала управляет подачей напряжения на нагревательные элементы. Его неисправность вызывает трудности с холодным пуском двигателя, нестабильную работу или полное отсутствие накала.

Диагностика выполняется тремя основными методами: визуальный осмотр, проверка сопротивления и тестирование напряжения. Требуется мультиметр и базовые знания электрооборудования.

Этапы диагностики реле

1. Визуальный осмотр:
   • Проверьте корпус на трещины, оплавления или следы перегрева
   • Убедитесь в надежности подключения клемм и отсутствии окислов
2. Проверка сопротивления:
   • Отсоедините разъем питания реле
   • Измерьте сопротивление между силовыми контактами:
     • Норма: 0-5 Ом (зависит от модели)
     • Обрыв или значения >100 Ом требуют замены
3. Тест напряжения:

   Точка измерения	Нормальные показатели
   Вход питания (+)	12-14V при включении зажигания
   Управляющий контакт	Напряжение от ЭБУ при холодном двигателе
   Выход на свечи	+12V в течение 2-180 сек после пуска

Критические признаки неисправности: отсутствие щелчка при включении зажигания, постоянное напряжение на выходе после прогрева или нулевое значение при холодном двигателе. При выявлении дефектов реле подлежит замене на аналогичное по параметрам.

Поиск короткого замыкания в цепи

Короткое замыкание в цепи свечей накала возникает при контакте токоведущих частей с массой автомобиля. Это приводит к постоянному срабатыванию предохранителей, отказу реле накала или повреждению блока управления. Наиболее уязвимые места – повреждённая изоляция проводов, корпус свечи или контакты в колодках.

Для диагностики потребуется мультиметр в режиме прозвонки (значок диода или зуммера). Обязательно отсоедините разъём от реле накала и снимите шину питания со свечей перед проверкой. Это исключит ложные показания и защитит оборудование.

Порядок проверки

1. Переведите мультиметр в режим прозвонки
2. Чёрный щуп подключите к чистой неокрашенной точке кузова (масса)
3. Красным щупом поочерёдно касайтесь:
   • Центрального электрода каждой свечи
   • Контактных штырей на шине питания
   • Проводов в разъёме реле накала

Результат проверки	Диагностика
Зуммер звучит непрерывно	Замыкание на массу в проверяемом элементе
Нет звукового сигнала	Цепь исправна (короткое замыкание отсутствует)

Важно: При обнаружении КЗ тщательно осмотрите провода на участке между реле и свечами. Частая причина – перетёртая изоляция о металлические кромки или плавящиеся колодки из-за перегрева.

Интерпретация кодов ошибок бортового компьютера

Бортовой компьютер (ЭБУ двигателя) постоянно контролирует состояние цепи свечей накала и их работу. При обнаружении несоответствия заданным параметрам (сопротивление, ток, напряжение, время работы) система самодиагностики генерирует диагностические коды неисправностей (DTC) и заносит их в свою память. Обычно это сопровождается загоранием или миганием контрольной лампы свечей накала на приборной панели.

Получить доступ к этим кодам можно с помощью диагностического сканера или адаптера, подключаемого к разъему OBD-II (расположен обычно под рулевой колонкой или в районе бардачка). После считывания кодов необходимо их правильно интерпретировать, чтобы понять, какая именно проблема возникла в системе предпускового подогрева.

Расшифровка распространенных кодов ошибок свечей накала

Коды ошибок, связанные со свечами накала, чаще всего относятся к категории P06xx (неисправности цепи свечей накала/подогревателей). Вот наиболее типичные примеры:

• P0670 - Неисправность цепи управления реле свечей накала: Проблема в цепи управления реле (блоком) свечей накала. Это могут быть обрыв, короткое замыкание, плохой контакт в разъемах или неисправность самого реле.
• P0671 - Неисправность цепи свечи накала цилиндра 1
• P0672 - Неисправность цепи свечи накала цилиндра 2
• P0673 - Неисправность цепи свечи накала цилиндра 3
• P0674 - Неисправность цепи свечи накала цилиндра 4
• P0675 - Неисправность цепи свечи накала цилиндра 5
• P0676 - Неисправность цепи свечи накала цилиндра 6
• P0677 - Неисправность цепи свечи накала цилиндра 7
• P0678 - Неисправность цепи свечи накала цилиндра 8
• P0679 - Неисправность цепи свечи накала цилиндра 9
• P0680 - Неисправность цепи свечи накала цилиндра 10
• P06A6 - Низкое сопротивление цепи свечи накала цилиндра X (X - номер цилиндра)
• P06A7 - Высокое сопротивление цепи свечи накала цилиндра X (X - номер цилиндра)

Коды с P0671 по P0680 указывают на проблему в цепи конкретной свечи накала. Это может быть:

• Перегоревшая свеча (наиболее частая причина).
• Обрыв или плохой контакт в проводке, идущей к этой свече.
• Короткое замыкание провода на массу или на "+".
• Плохой контакт в разъеме свечи.

Коды P06A6 и P06A7 более точно указывают на характер неисправности:

• P06A6 (Низкое сопротивление): Свидетельствует о коротком замыкании внутри свечи или в ее цепи (провод замкнул на массу).
• P06A7 (Высокое сопротивление): Указывает на обрыв цепи или значительное увеличение сопротивления (перегорела спираль свечи, плохой контакт, обрыв провода).

Код ошибки	Описание	Основные возможные причины
P0670	Неисправность цепи управления реле	Реле, проводка управления реле, ЭБУ
P0671-P0680	Неисправность цепи свечи цилиндра X	Свеча накала (цил. X), проводка к свече (цил. X), контакт в разъеме
P06A6	Низкое сопротивление цепи свечи (цил. X)	Короткое замыкание в свече/цепи
P06A7	Высокое сопротивление цепи свечи (цил. X)	Обрыв свечи/цепи, плохой контакт

Важные замечания:

1. Всегда сверяйтесь с руководством по ремонту или справочной базой данных для конкретной модели автомобиля. Значения кодов и их интерпретация могут незначительно отличаться у разных производителей.
2. Код ошибки указывает на неисправность в цепи, а не обязательно на саму свечу. Перед заменой свечи, на которую указал код, необходимо проверить состояние проводки и контактов от реле/блока управления до этой свечи.
3. Появление кода на один цилиндр чаще всего говорит о неисправности именно этой свечи или ее цепи. Код на все цилиндры (например, P0670 или коды сразу на несколько несмежных цилиндров) обычно указывает на проблему с реле, блоком управления свечами, предохранителем или общей шиной питания/массы.
4. После устранения неисправности необходимо стереть коды ошибок с помощью диагностического сканера и убедиться, что они не появляются снова.

Проверка в холодном и прогретом состоянии двигателя

Диагностика свечей накала на холодном двигателе выполняется без запуска мотора. Этот метод позволяет проверить целостность нагревательного элемента и сопротивление.

Проверка на прогретом двигателе требует предварительного снятия свечей после работы мотора. Этот способ выявляет механические повреждения и фактическую способность к накалу.

Алгоритмы диагностики

На холодном двигателе:

• Отсоедините шину питания от свечей
• Переведите мультиметр в режим омметра
• Измерьте сопротивление между электродом свечи и корпусом:
  • Норма: 0.5–1.8 Ом
  • Обрыв цепи: бесконечное сопротивление
  • Частичный износ: >4–5 Ом
• Проверьте каждую свечу отдельно

На прогретом двигателе:

1. Запустите двигатель на 5–7 минут
2. Заглушите мотор и снимите свечи
3. Проведите визуальный осмотр:
   • Норма: равномерный серый налет
   • Неисправность: оплавления, трещины, вздутия
4. Подключите свечу напрямую к АКБ:
   • Корпус – к минусу, электрод – к плюсу
   • Исправная свеча равномерно раскаляется за 5–10 секунд
   • Тусклое свечение или его отсутствие – признак неисправности

Параметр	Холодный двигатель	Прогретый двигатель
Основная проверка	Сопротивление	Фактический накал
Требуется снятие	Нет	Да
Выявляемые дефекты	Обрыв цепи, износ спирали	Деформации, неравномерный нагрев

Особенности диагностики современных интеллектуальных систем

Современные дизельные двигатели оснащены "умными" системами управления свечами накала, где блок управления (ЭБУ) непрерывно отслеживает сопротивление и температуру каждого элемента через индивидуальные цепи. Это исключает классическую проверку напрямую мультиметром на разъёме – прямое измерение сопротивления или "прозвонка" при отключенном питании дадут ложные данные из-за встроенной электроники.

Диагностика требует обязательного подключения сканера OBD-II для считывания параметров в реальном времени и ошибок. ЭБУ фиксирует отклонения в работе цепей (обрыв, КЗ, несоответствие сопротивления), но точная идентификация неисправной свечи возможна только при анализе данных сканера и проведении тестов активации системы.

Ключевые этапы диагностики

Обязательные действия:

1. Считать коды неисправностей (DTC) через диагностический разъём. Коды серии P067X (например P0671 – Цепь свечи накала цилиндра 1) указывают на конкретный цилиндр.
2. Проверить реальные параметры работы в режиме Live Data сканера:
   • Текущее сопротивление каждой свечи (если поддерживается ЭБУ),
   • Состояние цепей (OK/Обрыв/КЗ),
   • Напряжение в цепи управления,
   • Длительность и корректность сигналов активации от ЭБУ.
3. Выполнить функцию активации свечей накала через сканер. Это имитирует режим предпускового подогрева. С помощью пирометра или тепловизора проверьте нагрев кончика каждой свечи в камере сгорания (через отверстия форсунок или свечей накаливания). Холодная свеча – явный признак неисправности.

Дополнительные проверки (при отсутствии сканера или для уточнения):

Метод	Действия	Важные нюансы
Измерение сопротивления	Отсоединить колодку питания от свечи. Замерить сопротивление между центральным электродом и корпусом.	Значение 0.1–2.0 Ом – норма. Бесконечность – обрыв, ноль – КЗ. Требует демонтажа или доступа к контакту!
Проверка напряжения	При включенном зажигании (фаза подогрева) замерить напряжение на разъёме свечи относительно массы.	Напряжение должно быть близко к бортовому (11-14В). Отсутствие – проблема в цепи/реле/ЭБУ.
Контроль потребления	Измерить ток в общей цепи свечей клещами.	Суммарный ток исправных свеч ~15-50А (зависит от типа). Сильное отклонение – неисправность одной или нескольких свеч.

Важно: При замене свечей используйте только аналоги, рекомендованные производителем. "Умные" системы чувствительны к сопротивлению элемента. Неправильная свеча вызовет ошибки ЭБУ и некорректную работу предпускового подогрева.

Анализ состояния после впрыска топлива

После запуска двигателя оцените характер его работы на холостом ходу в первые 2-3 минуты. Ключевые индикаторы – стабильность оборотов, цвет выхлопных газов и реакция на кратковременное повышение нагрузки.

Проверьте выхлопную трубу: белый или сизый дым при прогреве указывает на неполное сгорание топлива из-за недостаточной температуры в камере сгорания. Одновременно прислушайтесь к звуку работы мотора – пропуски зажигания проявляются вибрациями и «троением».

Типичные признаки неисправности:

• Заметная вибрация руля или кузова на холостых оборотах
• Плавающие обороты (стрелка тахометра колеблется на 100-300 об/мин)
• Густой белый дым с резким запахом солярки
• Задержка реакции на педаль газа при легком подгазовывании

Важно:

1. Диагностику проводите на холодном двигателе (температура +5°C и ниже)
2. Сравните работу до и после отключения свечей через реле (при наличии спецоборудования)

Диагностика косвенными признаками при запуске

Проблемы со свечами накала часто проявляются во время холодного запуска дизельного двигателя, особенно при температуре ниже +5°C. Водитель может заметить отклонения в поведении мотора, которые косвенно указывают на неисправность элементов накаливания. Эти признаки требуют внимания, так как игнорирование приводит к усиленному износу стартера и АКБ.

Важно понимать, что перечисленные симптомы могут сигнализировать и о других неполадках (топливная система, компрессия, аккумулятор). Однако их комбинация при низких температурах – веский повод проверить свечи накала в первую очередь. Наблюдайте за характером запуска в утренние часы или после длительного простоя автомобиля.

Типичные симптомы неисправных свечей

• Затрудненный запуск "на холодную" – двигатель схватывает только после 3-5 попыток или длительной прокрутки стартером (более 5 секунд).
• Белый дым из выхлопной трубы после запуска – признак неполного сгорания топлива из-за недостаточного прогрева камеры сгорания.
• "Жесткая" работа мотора в первые минуты – вибрации, пропуски зажигания ("троение"), плавающие обороты или громкие стуки.
• Отсутствие пост-накала – неслышимый щелчок реле свечей через 1-3 минуты после запуска (актуально для систем с фазой догрева).
• Нормальный запуск "на горячую" – двигатель заводится с пол-оборота после кратковременной остановки, в отличие от холодного старта.

Трудности холодного пуска как индикатор неисправности

Затруднённый запуск дизельного двигателя в холодную погоду – первый и наиболее очевидный сигнал о возможных проблемах со свечами накала. Если мотор долго крутится стартером, "схватывает" с задержкой или запускается только после нескольких попыток при температуре ниже +5°C – это прямо указывает на недостаточный прогой камеры сгорания. Исправные свечи обеспечивают температуру в цилиндрах, необходимую для воспламенения топливно-воздушной смеси даже в мороз.

Свечи накала работают в экстремальных условиях: высокие температуры, давление и электрические нагрузки. Со временем нагревательный элемент теряет свойства – утончается, покрывается нагаром или перегорает. Одна неработающая свеча уже вызывает неравномерность прогрева и вибрации на холостом ходу после запуска. При отказе двух и более элементов холодный пуск становится практически невозможным без внешнего подогрева.

Характерные признаки неисправности свечей при холодном пуске

• Белый дым из выхлопной трубы при прокрутке стартером – признак невоспламенившегося топлива из-за низкой температуры в цилиндрах.
• Неустойчивая работа двигателя первые 30-60 секунд после запуска ("троение").
• Щелчки реле накала без характерного изменения звука работы стартера (при исправных свечах нагрузка на АКБ ощущается через 2-3 секунды после активации).

Важно: аналогичные симптомы могут вызывать проблемы с ТНВД, компрессией или топливными форсунками. Однако диагностику всегда начинают со свечей накала как самого частого и легко проверяемого элемента.

Белый дым выхлопа – связь со свечами накала

Белый дым из выхлопной трубы дизеля на холодном двигателе часто указывает на неполное сгорание топлива из-за недостаточной температуры в цилиндрах. Неисправные свечи накала косвенно способствуют этой проблеме, так как не обеспечивают необходимый прогой камеры сгорания для эффективного воспламенения смеси.

Холодный пуск без полноценной работы свечей приводит к попаданию несгоревшего дизельного топлива в выпускную систему. Топливо испаряется и конденсируется в виде густого белого дыма с характерным запахом солярки, который обычно рассеивается после прогрева мотора.

Как проверить связь белого дыма со свечами накала

Выполните диагностику в следующем порядке:

1. Визуальный осмотр свечей: извлеките каждую свечу и проверьте признаки:
   • Нагар или оплавление наконечника
   • Трещины на изоляторе
   • Деформация нагревательного стержня
2. Тест мультиметром:
   • Прозвоните свечи: сопротивление исправного элемента 0.6–1.8 Ом
   • Проверьте "массу": бесконечное сопротивление между контактом и корпусом
3. Контроль напряжения: измерьте тестером +12В на шине свечей при включенном зажигании

Ключевые признаки проблем со свечами:

Симптом	Причина
Дым исчезает через 3-5 минут работы	Частичный выход свечей из строя (1-2 шт.)
Постоянный белый дым + троение	Критический износ всех свечей или реле
Дым с сизым оттенком	Дополнительные проблемы (ТНВД, форсунки)

Важно: Заменяйте свечи комплектом даже при выходе из строя одной – ресурс остальных элементов близок к пределу. Используйте свечи с рекомендованным калильным числом.

Неравномерная работа двигателя на холостом ходу

Неравномерная работа дизеля на холостом ходу, проявляющаяся в виде вибраций, плавающих оборотов или троения, часто напрямую связана с неисправностью одной или нескольких свечей накала. Холодный цилиндр из-за отсутствия достаточного разогрева камеры сгорания не обеспечивает правильное воспламенение топливной смеси.

Это приводит к пропускам воспламенения в конкретных цилиндрах, что и вызывает характерную вибрацию и неустойчивость работы двигателя, особенно заметную на низких оборотах. Проблема обычно усугубляется в холодную погоду, но может проявляться и при прогретом моторе, если свечи неисправны.

Как неисправность свечей накала влияет на холостой ход

Основные симптомы при отказе свечей:

• Вибрации и "троение": Двигатель дергается, ощущается сильная дрожь на кузове и руле.
• Плавающие обороты: Стрелка тахометра хаотично колеблется в небольшом диапазоне (например, 600-900 об/мин).
• Нестабильность после холодного пуска: Мотор работает грубо первые минуты, затем может выровняться (если проблема только в пусковом подогреве).
• Потеря мощности и черный дым (на прогретом моторе при сильном отказе): Несгоревшее топливо попадает в выпуск.

Почему это происходит:

1. Неполное сгорание: Холодная камера сгорания в нерабочем цилиндре препятствует эффективному воспламенению впрыснутого топлива.
2. Дисбаланс работы цилиндров: Исправные цилиндры работают нормально, а холодный "простаивает" или работает с перебоями, создавая разницу в усилии на коленвале.
3. Нарушение смесеобразования: Низкая температура в цилиндре ухудшает распыл и испарение топлива.

Состояние свечей накала	Влияние на холостой ход
1 неисправная свеча	Легкая вибрация, возможны плавающие обороты
2 и более неисправных свечей	Сильное троение, неустойчивая работа, риск остановки двигателя
Свечи "на грани" отказа	Симптомы проявляются периодически, чаще на холодную

Важно: Неравномерный холостой ход может вызываться и другими причинами (ТНВД, форсунки, воздух в топливе, датчики, компрессия). Однако проверка свечей накала – обязательный и относительно простой первый этап диагностики, особенно если проблема ярче выражена при холодном пуске или в прохладную погоду. Игнорирование неисправных свечей усугубляет проблему и повышает нагрузку на другие компоненты двигателя.

Демонтаж проблемной свечи для детального осмотра

Отключите питание автомобиля, сняв клемму «минус» с аккумулятора для исключения короткого замыкания. Очистите зону вокруг свечи от грязи сжатым воздухом или щёткой, предотвращая попадание мусора в колодец после извлечения.

Аккуратно отсоедините питающий провод, надавив на фиксатор разъёма. Используйте торцевой ключ с удлинителем и трещоткой для плавного выкручивания свечи против часовой стрелки, избегая перекоса. При сильном прикипании обработайте резьбовое соединение проникающей смазкой за 10–15 минут до демонтажа.

Порядок действий после извлечения

1. Заглушите свечной колодец чистой ветошью для защиты от окалины
2. Визуально оцените состояние резьбы и корпуса:
   • Трещины, сколы керамического изолятора
   • Деформация нагревательного стержня
   • Оплавление контактного штыря
3. Проведите тест мультиметром:

   Проверка	Норма	Неисправность
   Сопротивление между контактами	0.5–1.8 Ом	Обрыв (∞) или КЗ (0 Ом)
   Корпус-наконечник	∞ (нет контакта)	Наличие проводимости

Важно: Не прикладывайте чрезмерное усилие при выкручивании – сорванная резьба потребует ремонта ГБЦ. Для замены используйте свечи с идентичными параметрами (маркировка, калильное число).

Очистка посадочных мест перед установкой

Грязь, нагар или остатки старой смазки на посадочных местах свечей накала нарушают герметичность камеры сгорания. Это приводит к утечкам давления, перегреву элементов, а в запущенных случаях – к прогару резьбовых отверстий и дорогостоящему ремонту головки блока.

Качественная очистка требует тщательной механической обработки отверстий и применения специализированных средств. Никогда не используйте для прочистки острые металлические предметы – они оставляют царапины, снижающие герметичность соединения.

Инструменты и материалы:

• Ёршик для свечных отверстий (латунная или нейлоновая щётка)
• Сжатый воздух (компрессор или баллончик)
• Очиститель карбюратора или WD-40
• Медицинский шприц с гибкой трубкой
• Чистые ветошь без ворса

Порядок очистки:

1. Обработайте резьбовое отверстие очистителем через шприц с трубкой – дайте жидкости растворить нагар 5-7 минут
2. Аккуратно очистите резьбу щёткой, совершая только вращательные движения по часовой стрелке
3. Удалите остатки грязи продувкой сжатым воздухом под углом 45°
4. Повторите процедуру при сильном загрязнении
5. Протрите отверстие чистой ветошью, намотанной на тонкую палочку

Важно: Перед установкой новых свечей убедитесь, что в отверстиях нет остатков жидкости или мусора – это может вызвать гидроудар при запуске.

Применение графитовой смазки для контактов

Графитовая смазка используется для обработки контактов свечей накала с целью снижения переходного сопротивления и предотвращения окисления. Она обеспечивает стабильную электропроводность, особенно в условиях высокой влажности или перепадов температур, характерных для дизельных двигателей.

Нанесение выполняется тонким слоем на очищенные контактные поверхности штекеров и клемм перед подключением. Избыток смазки недопустим – это может вызвать загрязнение или ухудшение контакта. Достаточно покрыть контакты минимальным количеством состава без образования капель или наплывов.

Ключевые правила и эффекты

• Улучшение проводимости: Графит заполняет микронеровности, увеличивая площадь контакта.
• Антикоррозийная защита: Изолирует металл от влаги и кислорода, предотвращая окисление.
• Термостойкость: Сохраняет свойства при температуре до +150°C.
• Профилактика прикипания: Облегчает демонтаж соединений при замене свечей.

Ситуация	Риск без смазки	Эффект с графитовой смазкой
Высокая влажность	Коррозия контактов	Защита от окисления
Вибрация двигателя	Ослабление соединения	Стабилизация контакта
Длительная эксплуатация	Прикипание клемм	Лёгкий демонтаж

Важно: Не применяйте медные или литиевые смазки – они ухудшают электропроводность. Используйте только специализированные токопроводящие составы на графитовой основе.

Методы восстановления окислившихся разъемов

Окисление контактов разъемов свечей накала нарушает подачу тока, приводя к отказу запуска или нестабильной работе цилиндра. Восстановление контактов – критически важный этап при обслуживании системы предпускового подогрева.

Игнорирование проблемы окисления чревато ложными выводами о неисправности самих свечей после их проверки мультиметром. Качественно восстановленный контакт обеспечивает надежную работу узла и продлевает срок службы элементов.

Способы очистки и восстановления

Механическая очистка:

• Контактные штыри свечи: Обработайте мелкой наждачной бумагой (№600-800) или стекловолоконной щеткой до появления чистого металла. Избегайте глубоких царапин.
• Внутренняя часть клеммы разъема: Используйте узкую отвертку с намотанной ветошью, смоченной в очистителе контактов (WD-40, специальный спрей). Аккуратно разожмите лепестки клеммы для доступа.

Химическая обработка:

1. Обильно нанесите специализированный очиститель электронных контактов на штырь свечи и внутрь клеммы разъема.
2. Дайте составу подействовать 2-3 минуты для растворения окислов.
3. Удалите остатки жидкости и загрязнений сухой безворсовой ветошью или сжатым воздухом.
4. Повторите при сильном окислении.

Восстановление натяга клеммы:

• Аккуратно подогните внутренние лепестки разъема тонкой отверткой или шилом для улучшения контакта со штырем свечи.
• Проверьте плотность посадки: разъем должен фиксироваться на штыре с заметным усилием.

Защита от повторного окисления:

Средство	Способ нанесения	Эффект
Медная токопроводящая смазка	Тонкий слой на штырь свечи после очистки	Предотвращает коррозию, улучшает проводимость
Технический вазелин или Литол-24	Смазать внешнюю часть соединения	Защищает от влаги, но не проводит ток
Силиконовая диэлектрическая смазка	Нанести на корпус разъема и штырь после сборки	Вытесняет влагу, защищает от окисления

После восстановления разъемов обязательно проверьте сопротивление свечей накала и целостность цепи. Качественно восстановленные контакты исключают падение напряжения и обеспечивают полноценный нагрев свечи.

Корректная протяжка контактов после проверки

Проверка целостности свечей накала и их цепи – лишь первый этап. После диагностики или замены элементов критически важно обеспечить надежный контакт в точках подключения. Ослабленные или окисленные соединения – частая причина неполноценной работы системы предпускового подогрева даже при исправных свечах.

Протяжка контактов устраняет микро-зазоры и снижает переходное сопротивление, предотвращая локальный нагрев, искрение и потерю напряжения. Это напрямую влияет на скорость и равномерность разогрева камер сгорания, особенно в холодное время года.

Порядок выполнения протяжки

Необходимые действия:

• Полностью обесточьте бортовую сеть, сняв клемму «минус» с аккумуляторной батареи.
• Тщательно визуально осмотрите все клеммы на шине питания свечей накала и массовые провода. Удалите видимую окись или грязь щеткой с жестким ворсом.
• Ключом нужного размера (обычно 8 или 10 мм) поочередно подтяните крепежные гайки/болты на каждой свече. Прилагайте умеренное усилие во избежание срыва резьбы.
• Проверьте надежность фиксации разъемов на модуле управления свечами накала (если установлен) и на силовом реле.
• Обработайте контактные группы аэрозольной токопроводящей смазкой для защиты от коррозии.

Критические моменты:

1. Используйте динамометрический ключ при наличии доступа и данных о моменте затяжки от производителя.
2. Избегайте перекоса клемм при установке на свечу – это ведет к локальному перегреву.
3. Контролируйте состояние изоляции проводов – повреждения могут вызвать КЗ.

Тип соединения	Рекомендуемое действие
Гайка на шпильке свечи	Затяжка с усилием 8-12 Н·м (уточнить в мануале)
Винтовые клеммы (реле, ЭБУ)	Затяжка крестовой/шлицевой отверткой без чрезмерных усилий
Колодки разъемов	Фиксация защелкой, очистка контактов, обработка смазкой

После протяжки восстановите подключение АКБ и выполните тестовый запуск двигателя, обращая внимание на стабильность работы и отсутствие искр или запаха гари в зоне контактов. Регулярная проверка соединений (минимум раз в год перед зимой) – залог безотказного пуска дизеля.

Тестирование новых свечей перед установкой

Даже новые свечи накала могут иметь производственные дефекты или повреждения при транспортировке. Проверка перед монтажом исключает повторный демонтаж топливной аппаратуры при обнаружении неисправности.

Используйте мультиметр для базовой диагностики. Установите режим измерения сопротивления (Ω) и приложите щупы к центральному электроду и корпусу свечи. Корректное сопротивление зависит от типа нагревателя:

Тип свечи	Нормальное сопротивление (Ом)
Керамическая (быстрый нагрев)	0.4–1.8
Металлическая (стандартная)	0.7–2.0

Проверка работоспособности под напряжением

Соберите тестовую цепь:

1. Подключите «плюс» АКБ к центральному электроду через провода
2. Соедините корпус свечи с «минусом» аккумулятора

Критерии исправности:

• Равномерное свечение нити по всей длине за 2–5 секунд
• Отсутствие искрения или локальных перегревов
• Плавное изменение цвета нагревателя (от темно- до светло-оранжевого)

Важно: Не держите свечу включенной дольше 10 секунд – это вызывает перегрев и преждевременный изсад.

Замена свечей группами: когда это необходимо

Свечи накала в дизельном двигателе работают в идентичных условиях и подвергаются равномерному износу. Замена только одной неисправной свечи при выходе из строя отдельных элементов приводит к дисбалансу: новые и старые свечи прогревают камеру сгорания неравномерно, что ухудшает холодный пуск и увеличивает нагрузку на ЭБУ.

Экономия на групповой замене часто оборачивается повторным демонтажем коллектора или теплоэкранов через короткий промежуток времени. Старые свечи имеют близкий ресурс к выработанному, поэтому их отказ становится вопросом времени, а многократный разбор узлов повышает риск повреждения резьбовых соединений или корпуса свечей.

Критерии обязательной групповой замены

• Пробег свыше 80 000 км: ресурс большинства свечей рассчитан на этот интервал.
• Отказ 2-х и более свечей: свидетельствует о критическом износе комплекта.
• Разница в сопротивлении >15% между новыми и старыми экземплярами при замере мультиметром.

Симптом после замены одной свечи	Риск
Затрудненный пуск не исчез	Остальные свечи недогревают смесь
Плавают обороты на прогреве	Неравномерное воспламенение в цилиндрах

1. Извлеките все свечи для визуальной оценки:
   • Трещины на корпусе
   • Оплавление кончика нагревателя
   • Сильная коррозия контактов
2. Сравните маркировку на корпусе: установка свечей разных производителей или технологий (металлические/керамические) недопустима.

Список источников

Статья подготовлена на основе технической информации из авторитетных отраслевых источников.

Для обеспечения достоверности материала использовались следующие категории данных:

• Официальные руководства по ремонту дизельных двигателей ведущих автопроизводителей
• Специализированные пособия по диагностике топливных систем дизельных ДВС
• Технические бюллетени производителей свечей накала (NGK, Bosch, Beru)
• Методические рекомендации сертифицированных автосервисов
• Экспертные публикации в профильных изданиях «За рулём» и «Авторевю»

Видео: Покажу 2 способа как проверить свечи накала на дизеле


• Hyundai Atos - Маленький автомобиль для больших задач

• Наружный ШРУС - конструкция, поломки, ремонт и замена

• Обзор Chery Bonus A13 - всё о модели
