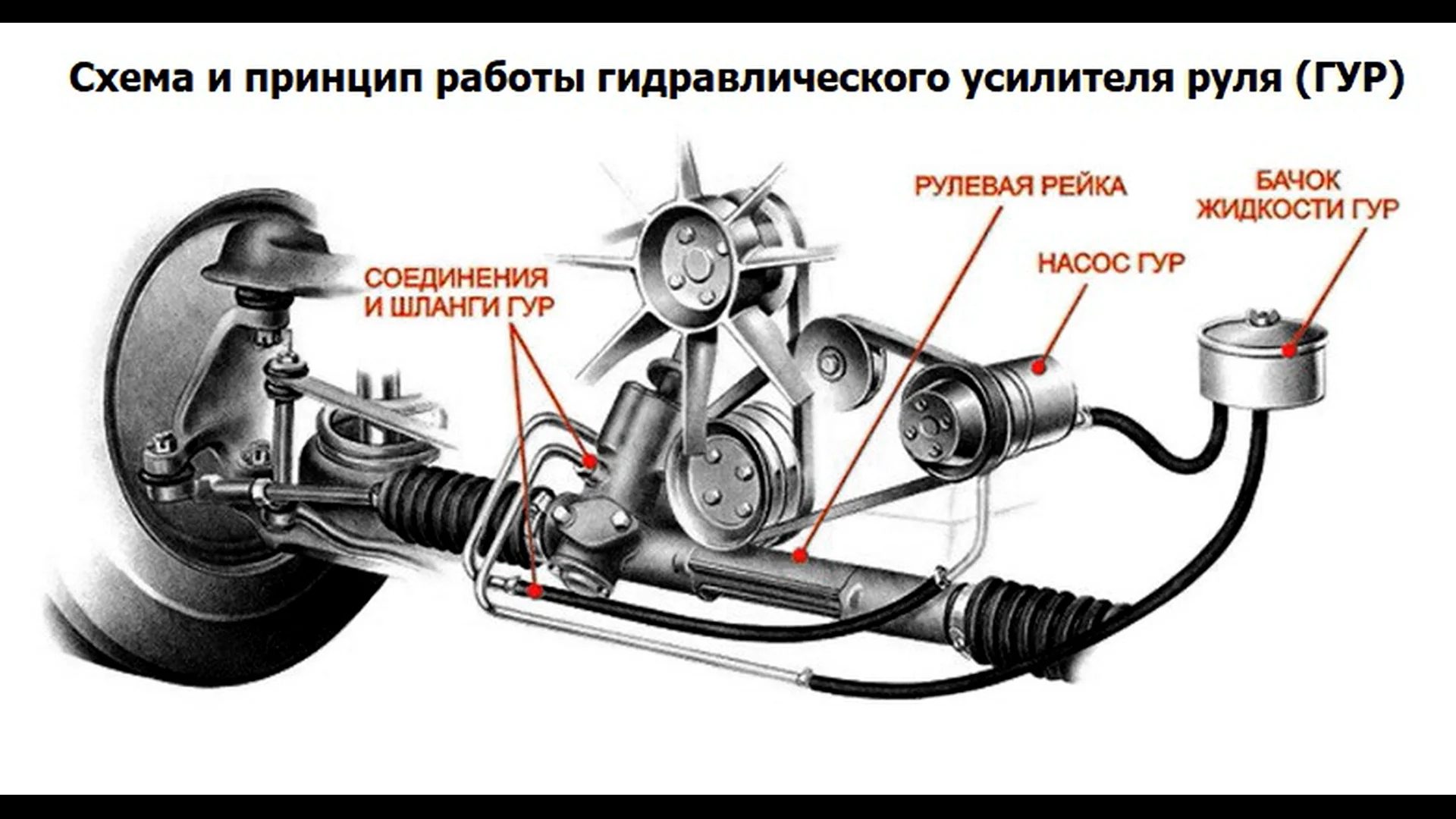

Как работает гидроусилитель руля
Статья обновлена: 18.08.2025
Гидроусилитель руля – механизм, существенно облегчающий управление автомобилем за счет преобразования усилия водителя через гидравлическую систему. Его основная задача – снижение физической нагрузки при повороте рулевого колеса, особенно на низких скоростях или в статичном положении.
Принцип работы основан на передаче давления жидкости от насоса к исполнительному устройству, которое усиливает движение рулевой рейки или сошки. Без ГУР маневрирование требовало бы значительных усилий, а его внедрение повысило комфорт и безопасность вождения для миллионов автовладельцев.
История развития гидроусилителя руля в автомобилестроении
Первый патент на систему гидроусиления рулевого управления был зарегистрирован в 1876 году, однако практическое применение началось лишь в 1920-х годах на тяжелой технике. Инженер Фрэнсис Дэвис в 1926 году создал работающий прототип для грузовиков, но Великая депрессия и Вторая мировая война задержали внедрение технологии в легковых автомобилях.
Серийное производство стартовало в 1951 году с модели Chrysler Imperial Crown, где система Hydraguide стала опцией за $226. К 1956 году гидроусилитель предлагали все крупные американские бренды, включая Cadillac и Buick. В Европе технология дебютировала в 1954 году на Citroën DS 19, интегрированная с гидропневматической подвеской.
Эволюция и совершенствование систем
С 1970-х годов началась миниатюризация компонентов и внедрение двухконтурных систем, повышающих безопасность. В 1983 году Toyota представила первую электронно-управляемую версию (ECPS) на модели MR2, регулирующую усилие в зависимости от скорости. К 1990-м гидроусилитель стал стандартом для 80% новых автомобилей.
| Период | Ключевые инновации | Автомобили-первопроходцы |
|---|---|---|
| 1951-1960 | Серийное внедрение реечных и червячных механизмов | Chrysler Imperial, Cadillac Eldorado |
| 1970-1980 | Двухконтурные насосы, температурная компенсация | Mercedes-Benz W116, Volvo 240 |
| 1990-2000 | Электрогидравлические системы (EHPS) | Volkswagen Passat B5, BMW E46 |
С 2000-х годов гидроусилитель активно вытесняется электрическими аналогами (EPS), но сохраняет позиции в коммерческом транспорте и внедорожниках благодаря высокой мощности. Современные разработки включают переменное передаточное отношение и интеграцию с системами автономного управления.
Основной принцип работы гидроусилителя руля
При повороте рулевого колеса через торсион передаётся крутящий момент на золотниковый распределитель. Торсион скручивается пропорционально усилию водителя, смещая золотник относительно гильзы. Это открывает каналы для циркуляции рабочей жидкости под давлением.
Насос, приводимый от двигателя, создаёт давление в системе. Жидкость направляется в одну из полостей силового цилиндра в зависимости от положения золотника. Поршень цилиндра перемещает рулевую рейку или сошку, создавая дополнительное усилие для поворота колёс.
Ключевые компоненты и их взаимодействие
Основные элементы системы:
- Насос: Лопастного или шестерёнчатого типа, поддерживает давление 50-100 бар в магистралях
- Распределитель: Золотниковый механизм, направляющий поток жидкости
- Силовой цилиндр: Преобразует давление жидкости в механическое перемещение
- Торсион: Измерительный элемент, передающий крутящий момент на рулевой механизм
При прекращении вращения руля торсион возвращается в нейтраль, золотник перекрывает каналы, и усилитель прекращает работу. В случае отказа насоса рулевое управление сохраняется за счёт механической связи.
| Состояние системы | Действие золотника | Направление жидкости |
|---|---|---|
| Поворот влево | Смещение вправо | В левую полость цилиндра |
| Поворот вправо | Смещение влево | В правую полость цилиндра |
| Руль неподвижен | Нейтральное положение | Возврат в бачок |
Ключевые компоненты системы гидроусилителя руля: насос
Насос гидроусилителя руля является центральным элементом, создающим давление рабочей жидкости в системе. Он преобразует механическую энергию от двигателя автомобиля через приводной ремень в гидравлическую энергию. От его производительности напрямую зависит эффективность усиления при повороте рулевого колеса.
Конструктивно насосы чаще всего выполняются по лопастной (шиберной) схеме. Вращающийся ротор с подвижными лопатками создает переменные камеры объема внутри эксцентричного корпуса. При расширении камеры происходит всасывание жидкости из бачка, при сжатии – нагнетание под высоким давлением в магистраль. Для поддержания стабильного давления (обычно 50-100 бар) насосы оснащаются встроенным регулирующим клапаном.
Характеристики и особенности насоса ГУР
- Типы приводов: Клиноременной (основной), шестеренчатый (редко)
- Рабочие параметры: Производительность (л/мин), максимальное давление (бар)
- Рабочая жидкость: Специальное масло (ATF или PSF)
| Признак неисправности | Возможная причина |
| Шум (вой, свист) | Износ лопаток, низкий уровень жидкости, завоздушивание |
| Тугое вращение руля | Падение давления из-за износа насоса, засор фильтра |
| Подтекание жидкости | Износ сальников, повреждение корпуса или шлангов |
Ключевые компоненты системы гидроусилителя руля: рулевой механизм с гидравликой
Рулевой механизм с интегрированной гидравликой преобразует давление жидкости в механическое усилие, облегчая поворот колес. В реечных системах (наиболее распространенных) гидравлический цилиндр расположен непосредственно на рулевой рейке, его поршень воздействует на рейку через толкатель. В червячно-роликовых механизмах гидравлика интегрирована в картер рулевого редуктора.
Сила создается разницей давления рабочей жидкости по разные стороны поршня цилиндра. Направление этого давления регулируется золотниковым распределителем, который отслеживает вращение рулевого вала и дозирует подачу масла в нужную полость цилиндра. Герметичность системы обеспечивается сальниками и уплотнительными кольцами на штоках и валах.
Составные элементы гидравлического рулевого механизма
- Силовой цилиндр: Двухстороннего действия с подвижным поршнем, жестко соединенным с рулевой рейкой или сошкой.
- Распределитель (клапан управления): Золотникового типа, соединенный с рулевым валом. Преобразует крутящий момент руля в гидравлические сигналы.
- Торсион (крутящий стержень): Упругий элемент внутри распределителя, закручивающийся при сопротивлении повороту колес и смещающий золотник.
- Гидравлические магистрали: Трубки высокого давления для подачи жидкости от насоса к распределителю и цилиндру, а также обратно в бачок.
- Уплотнения и сальники: Предотвращают утечки рабочей жидкости в местах движения штока поршня и вала распределителя.
| Компонент | Функция | Принцип работы |
|---|---|---|
| Распределитель | Дозирование жидкости | Смещение золотника торсионом открывает каналы для подачи масла в соответствующую полость цилиндра |
| Силовой цилиндр | Создание усилия | Давление жидкости на поршень создает линейное усилие, перемещающее рейку или сошку |
| Торсион | Связь руля с гидравликой | Закручивается пропорционально усилию на руле, механически управляя золотником распределителя |
Ключевые компоненты системы гидроусилителя руля: бачок и жидкость ГУР
Бачок гидроусилителя выполняет функцию резервуара для рабочей жидкости, обеспечивая её хранение и стабилизацию температуры. Конструктивно он оснащён щупом или метками для контроля уровня, фильтром грубой очистки и вентиляционным клапаном, компенсирующим давление при нагреве. Материал изготовления – термостойкий пластик или металл, устойчивый к агрессивным средам.
Жидкость ГУР (специальное масло) служит рабочим телом, передающим усилие от насоса к рейке через золотниковый механизм. Её ключевые функции: смазка трущихся деталей, защита от коррозии, отвод тепла от нагруженных узлов и поддержание стабильной вязкости в широком диапазоне температур. Состав включает базовые масла и комплекс присадок (антипенные, противоизносные, антиокислительные).
Критерии выбора и обслуживания
Требования к жидкости: Обязательно соответствие спецификациям производителя (например, Pentosin CHF 11S, Dexron III). Использование неподходящих составов вызывает вспенивание, ускоренный износ уплотнений и нарушение работы клапанов.
Основные правила эксплуатации:
- Регулярная проверка уровня при остывшей системе (раз в 1-2 месяца)
- Замена согласно регламенту ТО (в среднем 60-100 тыс. км)
- Контроль герметичности магистралей и соединений
- Недопущение смешивания жидкостей разных стандартов
| Симптомы проблем | Возможные причины |
|---|---|
| Шум при повороте руля | Низкий уровень жидкости, завоздушивание |
| Тяжёлое вращение руля | Загрязнение фильтра, деградация жидкости |
| Подтёки на бачке | Износ сальников, трещины в корпусе |
Важно: При замене жидкости требуется удаление воздушных пробок путём прокачки системы (вращение руля при заглушённом двигателе). Признак корректной работы – бесшумное функционирование и плавное усилие на рулевом колесе.
Ключевые компоненты системы гидроусилителя руля: шланги высокого и низкого давления
Шланги в системе гидроусилителя руля обеспечивают циркуляцию рабочей жидкости между основными компонентами: насосом, рулевым механизмом и бачком. Их целостность напрямую влияет на эффективность работы усилителя и безопасность управления автомобилем.
Система использует два специализированных типа шлангов, рассчитанных на разные параметры давления. Шланг высокого давления подает жидкость к исполнительным механизмам, а шланг низкого давления возвращает ее обратно в бачок для охлаждения и повторного использования.
Функциональные особенности и отличия
| Параметр | Шланг высокого давления | Шланг низкого давления |
|---|---|---|
| Назначение | Транспортировка жидкости от насоса к золотниковому распределителю или рейке под рабочим давлением | Возврат отработавшей жидкости из рулевого механизма в расширительный бачок |
| Конструкция | Многослойная структура с металлической оплёткой, армированными фитингами | Однослойная резиновая или полимерная конструкция без усиления |
| Рабочее давление | Рассчитан на 80-150 бар (в зависимости от модели авто) | До 5-10 бар, преимущественно самотечная циркуляция |
| Типовые неисправности | Разрыв оплётки, трещины в местах изгиба, протечки в зоне соединений | Потеря эластичности, растрескивание резины, отслоение внутреннего слоя |
Повреждение шланга высокого давления приводит к резкой потере усиления руля и опасной утечке жидкости, тогда как дефект шланга низкого давления вызывает подсос воздуха, вспенивание жидкости и шум при работе насоса. Оба типа шлангов требуют периодической диагностики на:
- Отсутствие видимых трещин и вздутий
- Плотность соединений фитингов
- Отсутствие следов протекания масла
Как гидравлическое давление создает усилие на рулевой рейке
При повороте руля торсион в распределителе смещает золотник, открывая каналы для подачи жидкости. Насос, приводимый двигателем, создает высокое давление масла (60-100 бар), которое направляется в одну из полостей силового гидроцилиндра, интегрированного в рулевую рейку.
Поршень гидроцилиндра жестко соединен с рейкой. Разница давлений по разные стороны поршня создает линейную силу, толкающую рейку влево или вправо. Это усилие суммируется с механическим воздействием от рулевого вала, снижая требуемое от водителя усилие на 70-80%.
Ключевые компоненты преобразования давления
Распределитель дозирует поток по схеме:
- Нейтраль: масло циркулирует через байпас
- Поворот: жидкость подается в рабочую полость цилиндра
- Обратка: отвод масла из противоположной полости в бачок
| Элемент | Функция | Параметр давления |
| Плунжерный насос | Генерация потока масла | 60-100 бар |
| Золотниковый клапан | Направление потока | Чувствительность от 0.5 бар |
| Силовой цилиндр | Преобразование давления в усилие | Сила до 800 Н |
Усилие рассчитывается по формуле F = P × S, где P – давление, S – площадь поршня. Для типового цилиндра диаметром 32 мм при 80 бар создается сила ~650 Н, что эквивалентно 65 кг дополнительного усилия на рейке.
Передача усилия на колеса: роль золотникового клапана
Золотниковый клапан напрямую отвечает за распределение гидравлической жидкости при повороте рулевого колеса. Его подвижный элемент (золотник) соединён с рулевым валом и смещается синхронно с действиями водителя. Это движение открывает или перекрывает каналы для рабочей жидкости под высоким давлением, создаваемым насосом.
Смещение золотника перенаправляет поток жидкости строго в одну из полостей силового гидроцилиндра – левую или правую. Под давлением масла поршень цилиндра перемещает шток, который через рулевую рейку или сошку передаёт физическое усилие на рулевые тяги и поворотные кулаки колёс. Одновременно жидкость из противоположной полости цилиндра сливается через клапан обратно в бачок.
Ключевые аспекты работы
- Пропорциональность усилия: Величина смещения золотника соответствует углу поворота руля, обеспечивая точную дозировку давления и плавность хода.
- Мгновенная реакция: Минимальный ход золотника (десятые доли миллиметра) гарантирует почти мгновенную передачу усилия на колёса.
- Обратная связь: При снятии усилия с руля золотник возвращается в нейтраль под действием центрирующих пружин, останавливая давление на цилиндр.
Точность изготовления золотника и его гильзы критична: даже минимальные зазоры или загрязнения вызывают «закусывание» руля или снижение чувствительности. Исправный клапан обеспечивает согласованность между усилием на руле и реакцией колёс, формируя важнейшую часть обратной связи водителю.
Как ощущается обратная связь от дороги с ГУР
Гидроусилитель руля (ГУР) существенно снижает физическое усилие, необходимое для поворота колес, но при этом ослабляет прямую передачу тактильных ощущений от покрытия. Водитель ощущает дорожную информацию через вибрации на руле и изменения его сопротивления, однако эти сигналы фильтруются гидравлической системой. Чувствительность к неровностям, сцеплению или боковому уводу сохраняется, но становится более "смазанной" и менее детализированной по сравнению с рулевым управлением без усилителя.
Степень ослабления обратной связи напрямую зависит от конструкции ГУР и настройки насоса. В бюджетных системах демпфирующий эффект выражен сильнее: руль кажется "пустым" или излишне легким, особенно на высоких скоростях, что затрудняет точное чувство сцепления шин. В спортивно ориентированных ГУР применяются специальные клапаны и настройки давления, частично сохраняющие информативность – вибрации от гравия или разметки передаются четче, а при приближении к пределу сцепления возникает заметное увеличение сопротивления руля.
Ключевые особенности обратной связи с ГУР
- Вибрации: Крупные неровности (ямы, лежачие полицейские) хорошо ощущаются, мелкие (гравий, стыки плит) – приглушаются или исчезают.
- Усилие на руле: Сопротивление повороту растет пропорционально нагрузке на колеса (например, в крутых виражах), но без резких "скачков".
- Чувство сцепления: Потеря сцепления (снос передней оси) проявляется внезапным облегчением руля и требует от водителя повышенного внимания.
| Ситуация на дороге | Ощущения с ГУР |
|---|---|
| Движение по ровному асфальту | Руль легкий, вибрации почти отсутствуют |
| Проезд выбоин или колдобин | Рывки в руле, но без резкой отдачи в ладони |
| Активное маневрирование | Плавное нарастание усилия, минимум информации о боковом уводе |
| Пограничные режимы (снос) | Резкое снижение сопротивления руля – основной предупредительный сигнал |
Преимущество гидроусилителя: легкость вращения руля на месте
Гидравлическая система создает дополнительное усилие на рулевом механизме, компенсируя сопротивление колес при повороте на неподвижном автомобиле. Жидкость под высоким давлением, нагнетаемая насосом, поступает в силовой цилиндр и перемещает поршень, который физически помогает вращать управляемые колеса. Это принципиально меняет усилие, требуемое от водителя.
Водителю достаточно приложить минимальное физическое усилие к рулевому колесу – буквально пальцами одной руки. Гидроусилитель многократно усиливает это небольшое воздействие через давление жидкости, превращая сложную механическую работу в легкое действие. Это особенно критично при маневрах на парковке или разворотах в ограниченном пространстве.
Ключевые аспекты облегчения управления
- Снижение усилия: Необходимая сила на руле снижается в десятки раз по сравнению с рулевым управлением без усилителя.
- Комфорт и безопасность: Водитель не утомляется, сохраняет концентрацию и может совершать резкие маневры без мышечного напряжения.
- Управляемость при нулевой скорости: Легкость поворота колес не зависит от скорости движения автомобиля, оставаясь постоянной на месте.
| Параметр | Без ГУР | С ГУР |
|---|---|---|
| Усилие на руле (на месте) | Высокое (20-50 кг и более) | Минимальное (1-3 кг) |
| Утомляемость водителя | Значительная | Практически отсутствует |
| Скорость маневрирования | Низкая | Высокая |
Преимущество гидроусилителя: комфорт управления на малых скоростях
Гидравлический усилитель руля максимально эффективен при движении на низких скоростях, например, во время парковки или маневрирования в ограниченном пространстве. Насос ГУР создает высокое давление жидкости, которое многократно усиливает воздействие водителя на рулевую рейку. Это позволяет вращать рулевое колесо минимальными физическими усилиями даже при полной остановке автомобиля.
На малых скоростях сопротивление повороту колес достигает пиковых значений из-за трения покрышек об асфальт и статической нагрузки на ось. Гидроусилитель компенсирует это сопротивление, обеспечивая плавное и предсказуемое вращение руля. Водитель может точно контролировать траекторию без рывков и необходимости прикладывать чрезмерную силу, что особенно критично при работе с тяжелыми грузами или в условиях бездорожья.
Конкретные выгоды для водителя
- Легкость маневрирования: Поворот руля одной рукой при парковке у бордюра
- Снижение утомляемости: Отсутствие необходимости бороться с рулем в пробках
- Повышенная точность: Ювелирное позиционирование при заезде в узкий гараж
- Безопасность: Возможность быстро увернуться от препятствия при движении "вслепую"
Сравнение усилия на рулевом колесе (на примере среднеразмерного седана):
| Скорость движения | Без ГУР (кгс) | С ГУР (кгс) |
|---|---|---|
| 0 км/ч (парковка) | 8-12 | 1.5-2 |
| 10-20 км/ч (дворы) | 6-8 | 1-1.3 |
| 40-60 км/ч (город) | 3-4 | 2-2.5 |
Важно: На скоростях выше 60 км/ч гидроусилитель автоматически снижает давление жидкости, чтобы сохранить "чувство дороги" и предотвратить избыточную чувствительность руля. Однако именно в низкоскоростных режимах его преимущества проявляются наиболее ярко, превращая сложные маневры в комфортный процесс.
Нюансы работы ГУР на высоких скоростях и стабилизация
На высоких скоростях гидроусилитель руля автоматически снижает уровень поддержки, увеличивая сопротивление при повороте рулевого колеса. Это предотвращает резкие маневры и чрезмерную чувствительность управления, которая могла бы спровоцировать потерю курсовой устойчивости. Механизм реализуется через скоростной регулятор давления в насосе либо электронный блок управления, получающий данные от датчиков скорости.
Стабилизация траектории обеспечивается конструктивными особенностями ГУР: золотниковый механизм создает обратное усилие, возвращающее колеса в нейтральное положение после завершения маневра. Одновременно гидравлическая система демпфирует вибрации от неровностей дороги, минимизируя их передачу на руль и предотвращая самопроизвольные отклонения от курса.
Ключевые аспекты взаимодействия
- Скоростная адаптация: при превышении порога 60-80 км/ч давление в магистралях пропорционально снижается, делая руль "тяжелее"
- Демпфирование колебаний: гидравлическая жидкость гасит рывки от колейности или бокового ветра
- Обратная связь: сохранение информативности рулевого управления позволяет точно дозировать угол поворота
| Параметр | Низкая скорость | Высокая скорость |
|---|---|---|
| Усилие на руле | Минимальное | Повышенное |
| Чувствительность | Максимальная | Сниженная |
| Демпфирование | Слабое | Усиленное |
Важно: В системах без электронного управления адаптация достигается исключительно механическими решениями – калибровкой клапанов и профилем кулачка в регуляторе давления. Современные ЭГУР (электрогидроусилители) используют программные алгоритмы, учитывающие дополнительные параметры: угол поворота руля, ускорение, режим движения.
Основные недостатки системы гидроусилителя руля
Гидравлический усилитель руля требует постоянного обслуживания и контроля технического состояния. Наиболее частые проблемы связаны с утечками рабочей жидкости из-за износа сальников, уплотнителей или повреждения шлангов высокого давления. Такие утечки не только снижают эффективность системы, но и создают риск полного отказа усилителя во время движения.
Дополнительным минусом является зависимость работы ГУР от оборотов двигателя. На низких оборотах (например, при маневрировании на парковке) насос не обеспечивает достаточное давление жидкости, что приводит к "тяжелому" рулю. На высоких оборотах избыточное давление может вызывать излишнюю легкость управления и снижение информативности рулевого колеса.
Ключевые эксплуатационные ограничения
- Повышенное энергопотребление - Насос ГУР работает от двигателя через ременную передачу, увеличивая расход топлива (в среднем на 0.5-1 л/100 км).
- Чувствительность к температуре - При сильных морозах гидравлическая жидкость густеет, затрудняя поворот руля до прогрева системы.
- Сложность ремонта - Замена насоса, рейки или гидротрубок требует специального оборудования и квалификации, что увеличивает стоимость обслуживания.
| Конструктивный недостаток | Последствия |
| Наличие ременного привода насоса | Риск обрыва ремня с потерей усиления, необходимость регулярной замены |
| Гидравлические магистрали | Восприимчивость к вибрациям, коррозии и механическим повреждениям |
Отдельной проблемой остается невозможность реализации адаптивных функций (например, автоматической коррекции усилия на разных скоростях), которые доступны в электронных системах рулевого управления. Фиксированные характеристики ГУР ограничивают тонкую настройку отклика руля под конкретные условия движения.
Гидроусилитель против электроусилителя: ключевые отличия
Гидроусилитель руля (ГУР) использует гидравлическую жидкость под давлением, создаваемым насосом, который приводится в действие двигателем автомобиля. Усилие передается через систему шлангов и поршней, уменьшая физическую нагрузку на водителя при повороте руля. Электроусилитель (ЭУР) заменяет гидравлику электродвигателем, установленным непосредственно на рулевой колонке или рейке, управляемым электронным блоком на основе данных датчиков крутящего момента и скорости.
Главное различие кроется в источнике энергии: ГУР постоянно расходует мощность двигателя (даже при прямолинейном движении), что увеличивает расход топлива. ЭУР активируется только при повороте руля и питается от бортовой электросети, что существенно экономичнее. Кроме того, электроусилитель не требует обслуживания гидравлических компонентов, но критичен к качеству электропитания и сложности электроники.
Сравнительные параметры
| Критерий | Гидроусилитель (ГУР) | Электроусилитель (ЭУР) |
|---|---|---|
| Энергопотребление | Постоянный отбор мощности двигателя | Только при повороте руля |
| Конструкция | Насос, бачок, шланги, жидкость | Электродвигатель, датчики, ЭБУ |
| Обслуживание | Замена жидкости, ремонт насоса/сальников | Минимальное (диагностика электроники) |
| Чувствительность | Линейное усилие, "классическая" обратная связь | Программируемые режимы (спорт/город) |
| Надежность | Уязвимость к утечкам жидкости | Риск сбоев электроники и датчиков |
Распространенные поломки насоса гидроусилителя и их признаки
Насос ГУР подвержен механическому износу и эксплуатационным нагрузкам, приводящим к типовым неисправностям. Своевременное выявление симптомов позволяет предотвратить полный отказ системы рулевого управления.
Игнорирование первых признаков неполадок усугубляет повреждения и увеличивает стоимость ремонта. Диагностика требует анализа сочетания симптомов и состояния компонентов.
Типовые неисправности и характерные проявления
| Поломка | Ключевые признаки |
|---|---|
| Износ сальников и уплотнений |
|
| Деформация или износ лопастей ротора |
|
| Износ подшипника вала |
|
| Засорение клапана давления |
|
| Проскальзывание приводного ремня |
|
Дополнительными индикаторами проблем служат пена в бачке ГУР (указывает на подсос воздуха) и металлическая стружка в жидкости (свидетельствует об активном износе деталей). Комбинация трех и более симптомов требует немедленной диагностики.
Типичные проблемы с рулевой рейкой гидроусилителя
Рулевая рейка гидроусилителя подвержена механическому износу и воздействию агрессивных условий эксплуатации. Постоянные нагрузки, вибрации, перепады температур и контакт с дорожными реагентами постепенно выводят её компоненты из строя. Наиболее критичны повреждения уплотнителей и коррозия металлических частей.
Игнорирование первых симптомов неисправности усугубляет проблему и может привести к полному отказу рулевого управления. К характерным признакам относятся посторонние шумы, утечки жидкости, изменение усилия на руле и ощутимый люфт. Своевременная диагностика предотвращает риски для безопасности.
Распространённые неполадки
- Износ зубчатой пары: Зазоры между шестернёй и рейкой вызывают стук при движении по неровностям и люфт руля.
- Течь сальников и уплотнений: Проявляется подтёками гидравлической жидкости под автомобилем, снижением уровня в бачке и воем насоса.
- Коррозия вала рейки: Возникает при повреждении защитного пыльника, приводит к заеданию руля и ускоренному износу сальников.
- Деформация корпуса: Результат ударов о препятствия, вызывает неравномерный ход рейки и заклинивание.
- Разрушение подшипников: Выражается гудением или рокотом при повороте руля на месте или малой скорости.
| Проблема | Основные симптомы | Последствия без ремонта |
| Износ втулок рейки | Стук в передней подвеске, вибрация руля | Усиление ударных нагрузок, разрушение зубчатого механизма |
| Завоздушивание системы | Провалы усилия, «пение» насоса, пена в бачке | Окисление гидравлических магистралей, перегрев насоса |
Эксплуатация с неисправной рейкой ускоряет износ рулевых тяг и наконечников. Попадание грязи через повреждённые пыльники действует как абразив, сокращая ресурс деталей. Особенно опасны утечки жидкости ГУР: кроме потери усиления, они создают риск возгорания при попадании на выпускной коллектор.
Причины и последствия утечек жидкости гидроусилителя руля
Утечки жидкости ГУР возникают из-за механического износа, повреждений компонентов или нарушений герметичности системы. Основными источниками являются сальники вала насоса, уплотнительные кольца рейки, трещины в шлангах высокого давления, коррозия металлических трубок и ослабленные хомуты соединений.
Некачественная жидкость, перегрев системы или экстремальные температурные перепады ускоряют деградацию резиновых уплотнений. Механические повреждения при ремонте или ДТП также провоцируют разгерметизацию контуров гидроусилителя.
Критические последствия утечек
Потеря работоспособности системы:
- Затруднение поворота руля из-за падения давления
- Характерный вой насоса при недостатке жидкости
- Рывки рулевого колеса при попадании воздуха в систему
Вторичные повреждения:
- Ускоренный износ насоса - работа на сухую разрушает крыльчатку
- Задиры на золотниковом механизме рейки из-за загрязнений
- Коррозия элементов рулевого механизма при попадании влаги
| Дополнительные риски | Воздействие |
| Попадание жидкости на ремень ГРМ | Проскальзывание и обрыв ремня |
| Образование масляной пленки на деталях подвески | Накопление грязи, ускоренная коррозия |
| Контакт с электроникой | Короткое замыкание датчиков |
Важность своевременной замены жидкости ГУР и интервалы
Своевременная замена жидкости гидроусилителя руля критична для сохранения работоспособности системы. Со временем жидкость теряет смазывающие свойства, окисляется и накапливает продукты износа насоса и механизмов, что провоцирует абразивное повреждение компонентов. Невыполнение замены ведет к заклиниванию золотников, перегреву насоса и резкому увеличению усилия на руле, создавая аварийные риски.
Старая жидкость утрачивает вязкостно-температурные характеристики, что нарушает работу клапанов при экстремальных нагрузках. Коррозия уплотнителей из-за химического распада присадок вызывает течи магистралей, потерю давления и ускоренный выход из строя рейки. Особенно опасно образование воздушных пробок в контуре, приводящее к «провалам» руля и полной потере управления.
Рекомендуемые интервалы обслуживания
Производители указывают следующие стандартные периоды замены:
- Типовая плановая замена: Каждые 60 000 км или 2 года эксплуатации
- Экстремальные условия: При работе в жаре (+35°C и выше), частом бездорожье или буксировке – каждые 30 000 км
- Признаки необходимости внеплановой замены:
- Потемнение жидкости до коричневого/черного цвета
- Появление пены или эмульсии на щупе
- Хруст или повышенный шум насоса при повороте руля
| Показатель | Новая жидкость | Требует замены |
| Цвет | Прозрачный (красный/зеленый/желтый) | Мутный, темно-коричневый |
| Запах | Нейтральный | Горелый или кислый |
| Консистенция | Однородная, без взвеси | Наличие металлической стружки, хлопьев |
Используйте только жидкости, указанные в руководстве по эксплуатации ТС. Смешивание разных типов (например, минеральных и синтетических) вызывает химические реакции с разрушением манжет и засорением гидроклапанов. Контроль уровня и визуальная проверка состояния каждые 10 000 км продлевают ресурс ГУР на 40-60%.
Как правильно проверить уровень жидкости гидроусилителя
Перед началом проверки установите автомобиль на ровную поверхность. Заглушите двигатель и дайте системе остыть 5-10 минут – горячая жидкость расширяется и показывает неточный уровень.
Откройте капот и найдите бачок ГУР. Он обычно маркируется символом руля или надписью "Power Steering Fluid", имеет полупрозрачные стенки с метками "MIN" и "MAX". При необходимости очистите крышку от грязи перед открытием.
Порядок действий
Снимите крышку бачка, повернув её против часовой стрелки. Протрите щуп на крышке чистой ветошью (если он предусмотрен конструкцией).
- Для бачков со щупом:
- Вставьте щуп обратно в горловину до упора
- Извлеките его, не переворачивая
- Сравните уровень жидкости с метками
- Для бачков без щупа:
- Визуально определите уровень по прозрачным стенкам
- Жидкость должна находиться между рисками "MIN" и "MAX"
Важные нюансы:
| Состояние двигателя | Проверяйте на заглушенном моторе |
| Температура жидкости | Оптимально 50-80°C (рука терпит при касании бачка) |
| Цвет жидкости | Норма – прозрачная красная или янтарная. Коричневый оттенок или запах гари требуют замены |
При низком уровне долейте только рекомендованную производителем жидкость, используя воронку. Не допускайте попадания пыли в бачок. После доливки закрутите крышку до щелчка.
Симптомы воздушной пробки в системе гидроусилителя руля
Воздушная пробка в гидроусилителе руля проявляется характерными признаками, связанными с нарушением циркуляции рабочей жидкости. Пузырьки воздуха в системе препятствуют созданию стабильного давления, что немедленно отражается на работе рулевого управления.
Основные симптомы включают нехарактерные шумы и ухудшение реакции на поворот руля. Воздух снижает эффективность передачи усилия от насоса к гидравлическому механизму, вызывая рывки, вибрацию или ощущение "пустоты" при управлении.
Типичные проявления воздушной пробки
- Воющий или пищащий звук из-под капота при повороте руля, особенно на низких оборотах двигателя. Шум усиливается при выкручивании руля до крайних положений.
- Тяжелое или рывками рулевое колесо. Вращение требует переменных усилий: руль может внезапно "проваливаться" или становиться тугим в середине поворота.
- Пенистая или бурлящая жидкость в расширительном бачке ГУР. Воздух смешивается с маслом, образуя эмульсию молочного или светло-коричневого цвета.
- Вибрация на руле, передающаяся на педали или кузов при маневрировании.
- Снижение точности управления: руль реагирует с запаздыванием, требует частых корректировок траектории.
Важно: Если симптомы проявляются только на холодную (после запуска двигателя) и исчезают после прогрева – это явный признак подсоса воздуха через изношенные уплотнения или трещины в патрубках.
| Симптом | Причина | Эффект |
|---|---|---|
| Воющий звук | Воздух в насосе ГУР | Кавитация и износ лопастей |
| Рывки руля | Переменное давление в системе | Потеря контроля на скорости |
| Пена в бачке | Подсос воздуха через соединения | Окисление жидкости и коррозия |
Игнорирование проблемы ведет к ускоренному износу насоса, протечкам сальников и поломке рейки. При первых симптомах необходимо проверить уровень жидкости, герметичность магистралей и выполнить удаление воздуха (прокачку системы).
Как самостоятельно устранить воздух из системы ГУР (прокачка)
Воздух в системе ГУР проявляется гулом при повороте руля, рывками или тугим вращением рулевого колеса, пеной в бачке с жидкостью. Это снижает эффективность усилителя и ускоряет износ насоса.
Перед прокачкой убедитесь в отсутствии утечек на шлангах, соединениях и рейке. Проверьте уровень жидкости в бачке (на холодном двигателе), при необходимости долейте рекомендованную производителем жидкость до метки MAX.
Пошаговая процедура прокачки
- Заглушите двигатель, откройте капот и снимите крышку бачка ГУР.
- Медленно поворачивайте руль от упора до упора 5-7 раз (при заглушенном моторе). Не удерживайте в крайних положениях дольше 3 секунд.
- Запустите двигатель на 1-2 минуты, дайте жидкости прогреться до рабочей температуры (50-60°C).
- Прокачивайте систему на работающем двигателе:
- Медленно вращайте руль от левого до правого упора 10-15 раз.
- Контролируйте уровень жидкости – при падении ниже MIN немедленно заглушите мотор и долейте.
- Следите за исчезновением пузырьков и пены в бачке.
- Заглушите двигатель, проверьте уровень жидкости (должен быть между MIN и MAX). При необходимости повторите цикл прокачки.
Критерии успешной прокачки: исчезновение посторонних шумов, плавное вращение руля на всех скоростях двигателя, отсутствие пены в бачке после 10-минутной стоянки.
| Тип жидкости | Температурный режим | Рекомендуемый интервал замены |
|---|---|---|
| Dexron II/III | -40°C до +120°C | 60 000 км |
| PSF (спец. для ГУР) | -30°C до +135°C | 80 000 км |
Характерные звуки неисправного гидроусилителя руля
При возникновении проблем с гидроусилителем руля водитель может столкнуться с рядом специфических звуков, сигнализирующих о неисправностях. Эти акустические признаки проявляются в разных режимах работы автомобиля и варьируются по тональности и интенсивности.
Игнорирование таких звуков способно привести к полному отказу системы усилителя, резкому увеличению усилия на рулевом колесе или повреждению насоса. Ранняя диагностика по характеру шумов помогает точно определить источник проблемы.
Распространённые типы шумов и их причины
- Вой или гул при повороте руля – Чаще всего вызван низким уровнем жидкости ГУР, завоздушиванием системы, износом насоса или применением неподходящей жидкости.
- Скрип или писк – Указывает на проскальзывание приводного ремня насоса ГУР, его чрезмерный износ или недостаточное натяжение.
- Стук или щелчки при вращении руля – Свидетельствуют о люфтах в рулевой рейке, износе шарниров рулевых тяг или подшипников вала насоса.
- Рычащие/вибрационные шумы на холостых оборотах – Появляются при разрушении подшипника насоса ГУР, деформации шкива или загрязнении гидравлической системы.
| Звук | Возможная причина | Критичность |
|---|---|---|
| Постоянный гул | Износ насоса, забитый фильтр | Высокая |
| Писк при повороте | Проскальзывание ремня | Средняя |
| Хруст на руле | Разрушение подшипника рейки | Экстренная |
Важно: Звуки усиливаются при экстремальных углах поворота руля из-за максимального давления в системе. Регулярная проверка уровня и состояния жидкости ГУР помогает предотвратить 80% типовых неисправностей, связанных с шумом.
Почему тяжелеет руль при работающем двигателе
При исправной системе гидроусилителя руль должен легко поворачиваться при работающем двигателе благодаря создаваемому насосом давлению жидкости. Тяжелое вращение руля в таких условиях указывает на неисправность, препятствующую нормальной работе гидравлического контура.
Потеря легкости управления возникает из-за снижения или отсутствия давления в системе ГУР. Это может быть вызвано механическими повреждениями, утечками, загрязнениями или износом ключевых компонентов, которые нарушают циркуляцию рабочей жидкости и передачу усилия на рулевую рейку.
Распространённые причины
- Низкий уровень жидкости ГУР: Утечки через сальники, шланги или соединения уменьшают объём масла, что приводит к падению давления и кавитации насоса.
- Неисправность насоса ГУР: Износ лопастей, деформация корпуса или нарушение геометрии приводят к недостаточной производительности. Часто сопровождается характерным воем при повороте руля.
- Проблемы с приводом насоса: Проскальзывание или обрыв ремня, ослабление натяжителя исключают передачу крутящего момента от двигателя к насосу.
- Загрязнение системы: Продукты износа, отложения или несовместимая жидкость засоряют каналы распределителя, фильтры и золотниковые клапаны, ограничивая поток масла.
- Воздух в системе (завоздушивание): При негерметичности соединений или после замены жидкости образуются воздушные пробки, снижающие эффективность гидравлики. Проявляется "провалами" руля и пеной в бачке.
- Дефекты рулевого механизма: Заклинивание золотникового распределителя, износ рейки или задиры на поршне гидроцилиндра создают механическое сопротивление.
| Симптомы | Вероятная причина |
| Руль тяжелеет резко | Обрыв ремня ГУР, полная утечка жидкости |
| Постепенное ухудшение | Износ насоса, медленная утечка жидкости |
| Шум при повороте | Кавитация насоса, завоздушивание |
Что делать при внезапной потере усиления на руле
При отказе ГУР рулевое колесо становится крайне тугим, особенно на низких скоростях. Сохраняйте спокойствие и крепко удерживайте руль обеими руками.
Не пытайтесь резко маневрировать или тормозить. Плавно снижайте скорость, включив аварийную сигнализацию для предупреждения других участников движения.
Порядок действий
- Увеличьте усилие на руле
Крепко возьмитесь за руль – для поворота потребуется значительная физическая сила. - Плавно тормозите двигателем
Последовательно переключайтесь на пониженные передачи, сохраняя контроль над авто. - Ищите место для остановки
Съезжайте на обочину или парковку, избегая крутых поворотов.
Распространённые причины
- Обрыв приводного ремня насоса
- Утечка гидравлической жидкости
- Отказ насоса ГУР
- Завоздушивание системы
После остановки: Проверьте уровень жидкости в бачке ГУР и состояние ремня. Если проблема неочевидна – вызовите эвакуатор. Движение без усилителя опасно!
Список источников
При подготовке материала о гидроусилителе руля использовались авторитетные технические издания, профильные образовательные ресурсы и документация производителей автомобильных компонентов. Основное внимание уделялось принципам работы, типам конструкций и особенностям эксплуатации систем ГУР.
Ниже представлены ключевые источники, содержащие детальную информацию по теме. Все материалы доступны в печатном или цифровом формате и предназначены для углубленного изучения устройства и обслуживания гидравлических усилителей рулевого управления.
Техническая литература и руководства
- «Автомобильные усилители рулевого управления» – А.С. Прохоров (Учебное пособие для вузов)
- «Конструкция автомобильных систем» – коллектив авторов МАДИ, раздел «Рулевое управление»
- Технические бюллетени ZF Aftermarket по ремонту ГУР
- Сервисные руководства Robert Bosch GmbH: «Системы рулевого управления с гидроусилителем»
Специализированные ресурсы
- Материалы научно-технического журнала «Автомобильная промышленность»
- База нормативов ГОСТ Р 54176-2010 «Безопасность конструкции рулевых систем»
- Электронный архив патентов на конструкции ГУР (РОСПАТЕНТ)
