КПП ВАЗ-2114 - устройство и обслуживание

Статья обновлена: 18.08.2025

Коробка переключения передач (КПП) – критически важный агрегат любого автомобиля, напрямую влияющий на его динамику, топливную экономичность и безопасность движения.

В модели ВАЗ-2114 используется пятиступенчатая механическая коробка передач, зарекомендовавшая себя относительно надежным узлом при грамотной эксплуатации и своевременном обслуживании.

Понимание устройства КПП, знание правил ее эксплуатации, умение вовремя диагностировать неисправности и выполнять необходимые регламентные работы – ключевые факторы для долгой и беспроблемной службы трансмиссии вашего автомобиля.

Эта статья детально рассмотрит конструкцию коробки передач ВАЗ-2114, типичные проблемы, возникающие в процессе ее использования, а также процедуры текущего обслуживания и ремонта.

Конструкция механической 5-ступенчатой КПП ВАЗ-2114

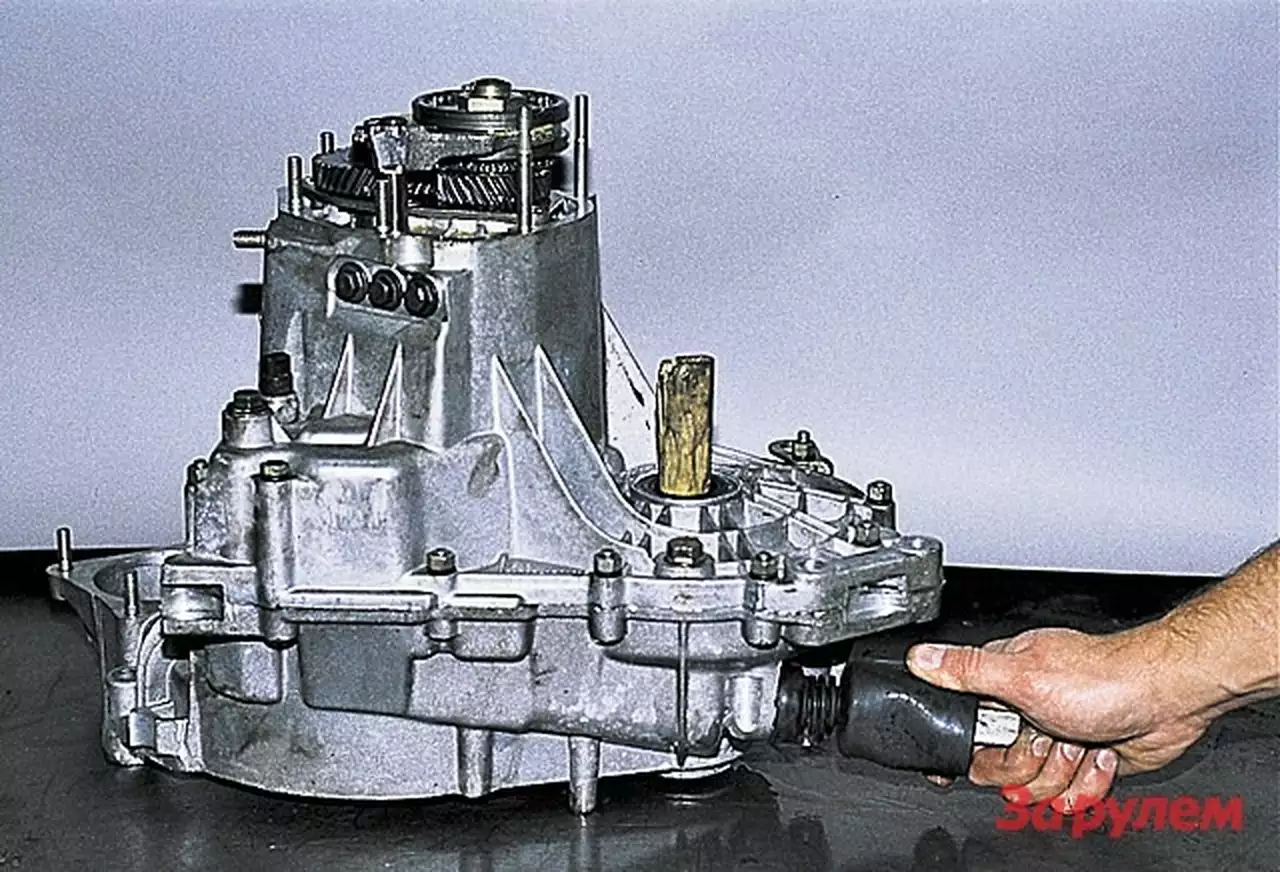

Коробка передач ВАЗ-2114 представляет собой 5-ступенчатую механическую трансмиссию с двухвальной компоновкой и синхронизаторами на всех передних передачах. Основные узлы размещены в литом алюминиевом картере, обеспечивающем жесткость конструкции и эффективное охлаждение механизмов. Переключение реализовано через дистанционный механизм с тросовым приводом от рычага в салоне.

Главная особенность – поперечное расположение первичного и вторичного валов, что сокращает общую длину агрегата. Дифференциал интегрирован непосредственно в картер КПП, а привод колес осуществляется через ШРУСы. Система смазки – комбинированная: разбрызгиванием и принудительная подача масла шестеренчатым насосом к подшипникам и синхронизаторам.

Основные компоненты КПП

• Первичный вал – передает крутящий момент от сцепления через ведущую шестерню постоянного зацепления
• Вторичный вал – несет шестерни передач (1-5) и зубчатое колесо главной пары
• Муфты синхронизаторов – латунные кольца с конусной поверхностью для безударного включения
• Дифференциал – конический, с двумя сателлитами и полуосевыми шестернями
• Механизм переключения – вилки, штоки и замковый блок, предотвращающий одновременное включение двух передач

Характеристики зубчатых пар

Передача	Передаточное число	Тип синхронизатора
1-я	3,636	Двухконусный
2-я	1,950	Одноконусный
3-я	1,357	Одноконусный
4-я	0,941	Одноконусный
5-я	0,784	Одноконусный
Задняя	3,530	Без синхронизатора

Синхронизаторы 1-й и 2-й передач имеют усиленную конструкцию из-за высоких нагрузок при старте и разгоне. Задняя передача включает промежуточную шестерню, меняющую направление вращения. Картер герметизирован сальниками валов и прокладками, объем масляной ванны – 3,1 л (рекомендуется 75W-90 GL-4).

Назначение первичного (ведущего) вала

Первичный вал коробки передач ВАЗ-2114 выполняет функцию приёма крутящего момента от двигателя. Он напрямую соединён с маховиком через сцепление, что обеспечивает передачу вращательного усилия при включённой трансмиссии. Конструктивно вал представляет собой стальной стержень со шлицами для фиксации диска сцепления и зубчатыми колёсами, находящимися в постоянном зацеплении с шестернями вторичного вала.

Основная задача ведущего вала – преобразование и перенаправление энергии двигателя вглубь КПП. Он обеспечивает стартовое вращение шестерёнчатого блока, что позволяет изменять передаточное число при переключении скоростей. Без его работы невозможна трансформация крутящего момента и движение автомобиля, так как он служит связующим звеном между силовым агрегатом и трансмиссией.

Функциональные особенности

• Передача вращения на шестерни вторичного вала через жёсткое зацепление
• Обеспечение разрыва потока мощности при выжиме сцепления
• Поддержка синхронизации угловых скоростей валов при переключении передач
• Формирование базового передаточного отношения для каждой скорости

Роль вторичного (ведомого) вала в передаче крутящего момента

Вторичный (ведомый) вал коробки переключения передач ВАЗ-2114 служит конечным звеном механической трансмиссии, преобразующим и передающим энергию вращения к ведущим колесам автомобиля. В отличие от первичного вала, соединенного напрямую со сцеплением, ведомый вал получает крутящий момент исключительно через выбранную пару шестерен. Его конструкция включает шлицевое соединение для крепления фланца карданного вала, обеспечивающего связь с редуктором заднего моста.

Расположение ведомого вала строго соосно с первичным валом, однако он не имеет жесткой кинематической связи с ним. Вращение передается только при зацеплении соответствующих шестерен первичного и вторичного валов через промежуточный блок (на передачах 1-4) или напрямую (на 5-й передаче). Подшипники вала воспринимают радиальные и осевые нагрузки, гарантируя минимальное биение и точное позиционирование шестерен в корпусе КПП.

Функции и особенности работы

Ключевая задача ведомого вала – преобразование входного крутящего момента в соответствии с выбранной передачей и его направление к трансмиссии. Каждая шестерня на валу жестко фиксирована и вращается синхронно с ним. Принцип работы включает:

• Зацепление шестерен: Муфты синхронизаторов блокируют свободную шестерню выбранной передачи с валом.
• Передача усилия: Крутящий момент от первичного вала через пару шестерен поступает на вторичный вал.
• Выход энергии: Через шлицы вращение передается карданному валу и далее – дифференциалу.

Критические элементы обслуживания: Износ шлицев, подшипников и посадочных мест под шестерни приводит к вибрациям, шуму и потере мощности. Регламент ТО требует контроля:

1. Люфта вала в подшипниках.
2. Состояния синхронизаторов и стопорных колец.
3. Целостности шлицевого соединения.

Параметр	Норма	Признак неисправности
Осевой люфт вала	0,05-0,1 мм	Стук при переключении, вибрация
Износ шлицев	Не допускается	Хруст при трогании, рывки
Биение шестерен	≤ 0,03 мм	Повышенный шум на всех передачах

При ремонте обязательна замена поврежденных подшипников и сальников. Дефектовка вала включает проверку геометрии поверхностей и шлицевого хвостовика. Нарушение соосности или трещины требуют замены узла.

Функции промежуточного вала КПП ВАЗ-2114

Промежуточный вал (также часто называемый "ведомым" валом) является одним из трех основных вращающихся элементов в механической коробке передач ВАЗ-2114. Он расположен параллельно первичному и вторичному валам и находится в постоянном зацеплении с шестерней первичного вала.

Этот вал служит центральным элементом для размещения шестерен передач переднего хода и механизма передачи заднего хода. Его основная задача – передача крутящего момента от первичного вала к вторичному через выбранную пару шестерен, обеспечивая необходимую ступень редукции.

Основные функции промежуточного вала

Ключевые функции промежуточного вала заключаются в следующем:

• Передача крутящего момента: Непосредственно получает вращение от первичного вала через пару шестерен постоянного зацепления и передает его на вторичный вал через выбранную пару шестерен передач переднего хода.
• Обеспечение постоянного зацепления: На валу жестко закреплены шестерни различных передач переднего хода (кроме тех, что синхронизированы на вторичном валу). Эти шестерни находятся в постоянном зацеплении с соответствующими шестернями на вторичном валу.
• Реализация передачи заднего хода: На промежуточном валу размещена (или взаимодействует с ним) шестерня заднего хода. При включении задней передачи специальная паразитная (реверсивная) шестерня вводится в зацепление между шестерней на промежуточном валу и шестерней на вторичном валу, изменяя направление вращения вторичного вала.
• Поддержка синхронизаторов (на некоторых передачах): Для определенных передач (часто 1-й и 2-й) муфты синхронизаторов могут быть установлены непосредственно на промежуточном валу, блокируя нужную шестерню с валом для передачи момента.
• Создание опор для шестерен: Вал служит осью, на которой вращаются или жестко закреплены шестерни передач.

Взаимодействие компонентов с промежуточным валом:

Компонент	Взаимодействие с промежуточным валом
Первичный вал	Шестерня первичного вала находится в постоянном зацеплении с шестерней промежуточного вала, передавая ему вращение от двигателя.
Вторичный вал	Шестерни передач переднего хода на промежуточном валу находятся в постоянном зацеплении с шестернями на вторичном валу. Передача момента происходит при блокировке соответствующей шестерни вторичного вала синхронизатором.
Шестерня заднего хода	Жестко закреплена на промежуточном валу или связана с ним. Входит в зацепление через паразитную шестерню с шестерней на вторичном валу для реверса.
Синхронизаторы (1-2 передачи)	Муфты синхронизаторов могут располагаться на промежуточном валу, блокируя выбранную шестерню передачи (1-й или 2-й) с валом для передачи момента на вторичный вал.
Подшипники	Вал вращается в подшипниках, установленных в картере коробки передач, обеспечивая минимальное трение и свободное вращение.

Устройство синхронизаторов передач

Синхронизаторы коробки передач ВАЗ-2114 обеспечивают безударное включение скоростей за счет выравнивания угловых скоростей вала и шестерни перед зацеплением. Их конструкция базируется на фрикционном взаимодействии конусных поверхностей, что позволяет гасить инерцию вращающихся деталей.

Основные элементы синхронизатора включают ступицу, жестко зафиксированную на ведомом валу, подвижную муфту включения, блокировочные кольца и пружинные сухари. Эти компоненты работают в строгой последовательности, предотвращая преждевременное зацепление зубьев до полной синхронизации скоростей.

Ключевые компоненты и их функции

• Ступица – закреплена на валу шлицевым соединением. Несёт наружные шлицы для перемещения муфты и пазы под установку сухарей.
• Муфта включения – перемещается по шлицам ступицы при помощи вилки КПП. Соединяет вал с шестерней через зубчатый венец после синхронизации.
• Блокировочное кольцо – конусная деталь с наружными зубьями и фрикционным покрытием. Создает трение для выравнивания скоростей, блокируя движение муфты до завершения процесса.
• Сухари – пружинные элементы в пазах ступицы. Фиксируют муфту в нейтрали и передают усилие на блокировочное кольцо при переключении.

Принцип работы основан на трении между конусом шестерни и внутренней поверхностью блокировочного кольца. При перемещении муфты сухари смещают кольцо, создавая сопротивление вращению. Как только скорости вала и шестерни выравниваются, зубья муфты свободно входят в зацепление с венцом шестерни.

Компонент	Материал	Особенности конструкции
Блокировочное кольцо	Латунь/сталь с молибденовым покрытием	Трехлепестковые вырезы для фиксации сухарей, микроканавки на конусе для удержания масла
Муфта включения	Легированная сталь	Внутренние шлицы с фасонными выточками под сухари, зубья с фасками для плавного захода
Ступица	Цементируемая сталь	Шестипазовое исполнение под сухари, термообработанные шлицевые соединения

Важно: Износ фрикционного слоя блокировочного кольца или деформация сухарей приводят к хрусту при переключении. Ресурс синхронизаторов напрямую зависит от качества трансмиссионного масла и соблюдения интервалов его замены.

Механизм выбора включения передач

Механизм выбора передач в КПП ВАЗ-2114 обеспечивает перемещение штока выбора передач и синхронизацию работы вилок переключения. Он напрямую связан с рычагом КПП в салоне через тяги или кулису, преобразуя движение водителя в точные действия внутри коробки. Основная функция – обеспечение четкого включения нужной ступени без задержек и одновременной активации нескольких передач.

Конструктивно механизм расположен в картере коробки передач и взаимодействует с муфтами синхронизаторов. От его исправности зависит четкость хода рычага, отсутствие вибраций и посторонних шумов при переключениях. Неправильная работа приводит к вылетам передачи, затрудненному включению ступеней или полной блокировке КПП.

Ключевые компоненты и принцип работы

Основные элементы механизма:

• Шток выбора передач – стальной стержень с пазами для фиксации вилок.
• Вилки переключения (3 шт.) – соединяют шток с муфтами синхронизаторов 1-2, 3-4 и 5-задней передач.
• Фиксаторы – шарики с пружинами, предотвращающие самопроизвольное выключение.
• Блокировочное устройство – исключает одновременное включение двух передач.

При перемещении рычага водителем:

1. Усилие через кулису передается на шток выбора передач.
2. Шток перемещается по осям X (выбор группы передач) и Y (включение конкретной ступени).
3. Фиксатор удерживает шток в нейтральном положении до момента выбора.
4. При смещении штока активируется соответствующая вилка, двигающая муфту синхронизатора.
5. Блокировочный механизм физически ограничивает движение других вилок.

Неисправность	Причина	Последствия
Затрудненное включение	Износ вилок, деформация штока	Хруст при переключении, необходимость усилия
Самовыключение передачи	Износ фиксаторов, ослабление пружин	Потеря тяги при нагрузке
Одновременное включение двух передач	Поломка блокировочного устройства	Блокировка КПП, повреждение шестерен

Для обслуживания регулярно проверяйте уровень масла в КПП и состояние пыльника кулисы. При ремонте механизма обязательна замена разрушенных фиксаторов, вилок с изношенными захватами и деформированного штока. Сборку выполняйте с калибровкой зазоров – превышение 0.8 мм между вилкой и муфтой синхронизатора недопустимо. После замены деталей требуется регулировка хода рычага КПП.

Разновидности шестерен в коробке передач ВАЗ-2114

Коробка передач ВАЗ-2114 использует различные типы шестерен для передачи крутящего момента и изменения передаточных чисел. Эти компоненты расположены на первичном, вторичном и промежуточном валах, образуя кинематические пары постоянного и включаемого зацепления. Конструкция обеспечивает пять передних передач и одну заднюю с разным направлением вращения.

Шестерни классифицируются по функциональному назначению, расположению и типу зубчатого зацепления. Основные различия касаются жесткости крепления к валам, формы зубьев и роли в передаче момента. Каждый тип рассчитан на специфические нагрузки и условия работы в трансмиссии.

Классификация и особенности шестерен

• Шестерни первичного вала: Жестко зафиксированы на валу. Имеют косозубые зубья для 1-4 передач. Находятся в постоянном зацеплении с ведомыми шестернями, передают момент от сцепления.
• Шестерни вторичного вала (1-4 передачи): Свободно вращаются на подшипниках. Активируются синхронизаторами при включении передачи. Косозубые, дублируют профиль первичных шестерен.
• Шестерня пятой передачи: Отдельная кинематическая пара. Ведущая – жестко закреплена на первичном валу, ведомая – блокируется синхронизатором на вторичном валу. Имеет уменьшенный размер зубьев.
• Шестерни заднего хода: Включают промежуточную прямозубую шестерню на отдельной оси и ведомую шестерню на вторичном валу. Обеспечивают реверсивное вращение через трехточечное зацепление.

Все передние передачи используют косозубое зацепление для плавности работы и снижения шума. Шестерни задней передачи – прямозубые, что упрощает конструкцию и включение. Ресурс зубчатых пар зависит от качества масла и отсутствия ударных нагрузок при переключениях.

Схема работы механизма переключения

Механизм переключения КПП ВАЗ-2114 состоит из рычага в салоне, тяг привода (кулисы), штоков выбора передач в картере коробки, вилок переключения и синхронизаторов. Рычаг через шаровую опору соединен с кулисой, которая преобразует его движения в линейные перемещения тяг. Каждая тяга воздействует на один из трех штоков КПП, отвечающих за включение конкретных пар передач.

При перемещении рычага водителем усилие через кулису передается на соответствующую тягу. Тяга толкает шток, который перемещает вилку переключения. Вилка входит в паз муфты синхронизатора, принудительно выравнивая угловые скорости валов перед жестким зацеплением шестерни с валом. Фиксация выбранного положения обеспечивается подпружиненными шариками на штоках.

Последовательность передачи усилия

1. Движение рукой рычага КПП в салоне
2. Поворот кулисы через шаровую опору
3. Линейное перемещение тяги привода
4. Сдвиг штока выбора передач в картере КПП
5. Перемещение вилки переключения
6. Ввод муфты синхронизатора в зацепление с шестерней

Шток КПП	Ответственность
Первый шток	1-я и 2-я передачи
Второй шток	3-я и 4-я передачи
Третий шток	5-я и задняя передачи

Важные нюансы: Ход штока ограничен фиксатором, предотвращающим одновременное включение двух передач. Для четкого позиционирования рычага в нейтрали используется возвратная пружина кулисы. Износ шарниров тяг или деформация кулисы приводят к люфту рычага и нечеткому включению передач.

Устройство штока выбора передач ВАЗ-2114

Шток выбора передач (также часто называемый тягой выбора передач) является ключевым элементом механической связи между рычагом переключения передач, расположенным в салоне автомобиля, и механизмом выбора передач непосредственно на коробке передач (КПП). Его основная функция заключается в точной передаче продольного движения от водителя к КПП для выбора нужного ряда передач (1-2, 3-4 или 5-R).

Конструктивно шток представляет собой жесткий металлический стержень (обычно стальной), соединяющий нижнюю часть кулисы переключения передач (или рычага, в зависимости от конструкции) с вилкой выбора передач на картере КПП. Он крепится к этим элементам через шаровые шарниры или резинометаллические шарниры (сайлент-блоки), обеспечивающие необходимое сочленение и компенсацию вибраций.

Конструктивные особенности штока выбора передач

Типичный шток выбора передач на ВАЗ-2114 имеет следующие характерные особенности:

• Форма: Часто Г-образная или прямая с изгибами для обхода элементов кузова и двигателя, обеспечивающая оптимальную траекторию движения.
• Концы штока: Оба конца штока оснащены элементами для шарнирного соединения:
  • Со стороны салона (кулисы): Обычно представляет собой шаровый палец, который фиксируется в ответной шаровой опоре кулисы с помощью стопорного кольца или пластины.
  • Со стороны КПП: Часто имеет проушину с отверстием под сайлент-блок или шаровый палец для соединения с рычагом вилки выбора передач на КПП.
• Фиксация положения: Для удержания штока (и, соответственно, вилки выбора) в выбранном нейтральном положении между рядами передач на картере КПП установлен механизм фиксатора. Он обычно состоит из шарика и пружины, входящих в специальную канавку (выточку) на штоке выбора при нахождении в нейтрали.
• Материал: Изготавливается из прочной стали для обеспечения жесткости и долговечности.

Типичная неисправность	Возможная причина	Решение
Затрудненный выбор передач, тугое перемещение рычага в продольном направлении (выбор ряда)	Износ или повреждение шаровых шарниров/сайлент-блоков на концах штока; коррозия или загрязнение самого штока; проблемы с фиксатором (заедание шарика, ослабление пружины).	Визуальный осмотр, смазка шарниров и штока, замена изношенных шарниров/сайлент-блоков, ревизия или замена фиксатора.
Люфт рычага КПП в продольном направлении при выборе ряда передач	Сильный износ шаровых шарниров или сайлент-блоков на концах штока; увеличенный зазор в посадочных местах штока на кулисе или КПП.	Замена изношенных шарниров/сайлент-блоков; проверка и замена при необходимости втулок кулисы.
Самопроизвольное выключение передач (особенно 1/2 или 3/4)	Ослабление или поломка пружины фиксатора штока; износ или скол на канавке фиксатора штока; сильный продольный люфт штока из-за износа шарниров.	Ревизия и замена пружины/шарика фиксатора; осмотр и замена штока при повреждении канавки; устранение люфта заменой шарниров.

Обслуживание и ремонт: Техническое обслуживание штока выбора передач сводится к периодическому визуальному контролю его состояния и целостности защитных пыльников на шарнирах, а также смазке шарнирных соединений и самого штока (в местах контакта с фиксатором и втулками) при проведении регламентных работ. Основные ремонтные операции:

1. Замена шаровых шарниров или сайлент-блоков на концах штока при появлении люфта или заедания.
2. Замена пружины и/или шарика фиксатора штока при потере жесткости фиксации в нейтрали.
3. Замена самого штока в случае его механического повреждения (изгиб, скол канавки фиксатора) или сильной коррозии.

Конструкция картера сцепления

Картер сцепления ВАЗ-2114 представляет собой литую деталь из алюминиевого сплава, выполняющую функцию защитного кожуха для механизма сцепления. Он жестко соединяет коробку передач с блоком цилиндров двигателя, обеспечивая точное позиционирование первичного вала КПП относительно маховика. Конструкционно выполнен в форме полого корпуса сложной геометрии с технологическими ребрами жесткости.

На картере предусмотрены фланцы для крепления к двигателю и коробке передач, посадочное гнездо под подшипник первичного вала КПП, а также окно для доступа к вилке выключения сцепления. Нижняя часть закрывается съемной стальной крышкой на винтах, позволяющей проводить визуальный осмотр и замену сцепления без демонтажа КПП.

Ключевые элементы конструкции

• Материал: Алюминиевый сплав АЛ4 (по ГОСТ 1583-93)
• Зоны крепления:
  • Верхний фланец к блоку цилиндров
  • Торцевой фланец к картеру КПП
  • Резьбовые отверстия под стартер
• Система уплотнений:
  • Сальник первичного вала КПП
  • Резиновый чехол штока вилки сцепления
  • Прокладка между картером и КПП
• Особенности конструкции:
  • Направляющая втулка вилки выключения сцепления
  • Дренажные каналы для отвода масла
  • Монтажные приливы для датчиков

Параметр	Характеристика
Тип соединения с двигателем	Болтовое (8 болтов М10)
Диаметр посадочного места под подшипник	62±0.02 мм
Толщина стенок	4-6 мм (с усилением до 12 мм в зонах нагрузки)

Виды рабочих жидкостей для КПП ВАЗ-2114

Трансмиссионная жидкость в механической коробке передач ВАЗ-2114 выполняет ключевые функции: смазка шестерен и подшипников, защита от износа, коррозии и перегрева, а также обеспечение плавного включения передач. От ее качества и состояния напрямую зависят ресурс узла и корректность работы синхронизаторов.

Использование неподходящего или отработанного масла приводит к повышенному шуму, затрудненному переключению, ускоренному износу деталей и выходу КПП из строя. Регулярная замена жидкости согласно регламенту завода-изготовителя обязательна для сохранения работоспособности трансмиссии.

Рекомендуемые типы масел

Тип масла	Класс вязкости	Спецификации	Особенности
Минеральное	80W-85, 80W-90	API GL-4	Бюджетный вариант, требует частой замены (каждые 50-60 тыс. км)
Полусинтетическое	75W-90, 80W-90	API GL-4/GL-5*	Оптимальный баланс цены и качества. Срок службы – до 70-80 тыс. км
Синтетическое	75W-90	API GL-4/GL-5*	Максимальная стабильность в широком температурном диапазоне. Интервал замены – до 100 тыс. км

*Важно: Масла стандарта API GL-5 содержат усиленные противоизносные присадки (сернисто-фосфорные), которые могут повреждать латунные синхронизаторы КПП ВАЗ-2114. Допускается применение только при наличии официального допуска производителя КПП. Предпочтительны специализированные составы API GL-4 или универсальные GL-4/GL-5 с пометкой "Подходит для синхронизаторов".

Расположение контрольного щупа уровня масла на ВАЗ-2114

Щуп для контроля уровня масла в двигателе ВАЗ-2114 находится в моторном отсеке. Он установлен на блоке цилиндров с правой стороны (со стороны пассажира) и крепится в специальной трубке, ведущей в масляный поддон.

Визуально щуп выделяется яркой пластиковой рукояткой (обычно оранжевого или жёлтого цвета), расположенной между корпусом воздушного фильтра и выпускным коллектором. Для доступа не требуется демонтаж других узлов.

Особенности конструкции и идентификации

Металлический стержень щупа имеет две контрольные метки:

• MIN - минимально допустимый уровень масла
• MAX - максимальный рекомендуемый уровень

Рукоятка оснащена фиксирующим выступом, который плотно входит в ответное отверстие трубки при правильной установке.

Ключевые ориентиры при поиске	Описание
Сторона расположения	Правая часть двигателя (по ходу движения)
Ближайшие элементы	Корпус воздушного фильтра, клапанная крышка
Цвет рукоятки	Контрастный оранжевый или жёлтый

Правила проверки уровня масла в коробке

Проверка уровня масла в механической коробке передач ВАЗ-2114 выполняется исключительно на прогретом агрегате после поездки продолжительностью 15-20 минут. Автомобиль должен стоять на строго горизонтальной поверхности без уклонов.

Конструкция КПП предусматривает проверку через контрольное отверстие с пробкой на левой стороне картера. Нормальным считается уровень, при котором масло находится на нижней кромке отверстия или начинает слегка вытекать при открученной пробке.

Пошаговая процедура проверки

1. Заглушите двигатель и поставьте автомобиль на ручной тормоз
2. Обеспечьте доступ к КПП (при необходимости демонтируйте воздушный фильтр в сборе)
3. Очистите зону вокруг контрольной пробки от грязи ветошью
4. Ключом на 17 открутите пластиковую пробку контрольного отверстия
5. Визуально оцените уровень:
   • Норма - масло у нижней кромки отверстия или капля вытекает
   • Недостаток - масляное зеркало не видно в проёме
6. При низком уровне долейте масло шприцем через отверстие датчика скорости
7. Заверните пробку с усилием 15-20 Н·м после достижения правильного уровня

Используйте только рекомендованные масла: трансмиссионные GL-4 или GL-5 вязкостью 75W-90, 80W-85. Категорически запрещено применять моторные масла или жидкости для АКПП.

Параметр	Требование
Объём масла в КПП	3.3 л
Периодичность проверки	Каждые 15 000 км
Момент затяжки пробки	25-35 Н·м

Важно: проверка "на холодную" даёт ложные показания из-за теплового расширения масла. При обнаружении металлической стружки в масле или изменении его цвета на серый/молочный необходима диагностика КПП.

Технология замены масла через сливную пробку

Замена масла осуществляется на прогретом до рабочей температуры двигателе для улучшения текучести отработки и полного слива. Автомобиль устанавливается на ровную горизонтальную площадку, обеспечивается доступ к сливной пробке поддона картера и масляному фильтру.

Подготовьте новый масляный фильтр, свежее моторное масло в необходимом объеме (3.5 л для замены, 3.7 л при смене фильтра), чистую ветошь, емкость для слива отработки (минимум 4 л), ключ для сливной пробки (17 мм) и инструмент для съема фильтра. Убедитесь в наличии новой уплотнительной шайбы для пробки картера.

Последовательность работ

1. Слив отработанного масла:
   • Снимите защиту двигатора (при наличии)
   • Подставьте емкость под сливное отверстие поддона картера
   • Ключом на 17 мм отверните сливную пробку, контролируя ее положение рукой
   • Быстро открутите пробку полностью и уберите в сторону от потока масла
   • Дождитесь полного стекания отработки (15-20 минут)
2. Замена масляного фильтра:
   • Протрите посадочную площадку фильтра ветошью
   • Смажьте уплотнительное кольцо нового фильтра чистым маслом
   • Заполните фильтр маслом на 2/3 (опционально, для быстрого запуска давления)
   • Вручную затяните фильтр до прилегания уплотнения, затем дотяните на 3/4 оборота
3. Завершающие операции:
   • Очистите сливную пробку от загрязнений
   • Замените медную шайбу уплотнения на пробке
   • Затяните пробку с моментом 25-45 Н·м (ключом, без рычага!)
   • Через заливную горловину залейте новое масло (2.5-3 л)

Контроль уровня: Запустите двигатель на 1-2 минуты, дайте маслу стечь в картер. Заглушите мотор, подождите 3-5 минут. Проверьте уровень щупом – масло должно находиться между метками MIN и MAX. При необходимости долейте масло порциями по 100-200 мл.

Параметр	Значение
Момент затяжки сливной пробки	25-45 Н·м
Объем масла с заменой фильтра	3.7 л
Рекомендуемая вязкость (5W-30)	API SL/SM/SN
Интервал замены	10-15 тыс. км

Утилизация: Слитое масло запрещено сливать в почву или канализацию! Передайте отработку в специализированные пункты приема. Повторно использовать сливную пробку без замены деформированной медной шайбы недопустимо – это вызывает течи масла.

Замена масла без слива методом откачки через щуп

Метод откачки через масляный щуп позволяет заменить смазку без доступа к сливной пробке поддона картера. Технология основана на вакуумном принципе: специальный насос создаёт разрежение в герметичной ёмкости, вытягивая отработанное масло через трубку, опущенную в масляный канал.

Преимущества включают отсутствие необходимости в эстакаде или яме, исключение контакта с горячим маслом при сливе, а также снижение риска повреждения резьбы сливного отверстия. Однако метод не обеспечивает полного удаления осадка из поддона, поэтому рекомендуется для планового ТО, но не при сильном загрязнении системы.

Необходимый инструмент и материалы

• Вакуумный насос ручного или электрического типа
• Гибкая трубка диаметром 3-4 мм (длина ≥1 м)
• Ёмкость для старого масла (объёмом 4-5 л)
• Новое моторное масло и масляный фильтр
• Ключ для съёмника фильтров
• Чистая ветошь

Порядок выполнения работ

1. Прогреть двигатель до рабочей температуры (80-90°C) для снижения вязкости масла.
2. Заглушить мотор, извлечь масляный щуп и вставить трубку насоса в канал до упора в поддон.
3. Прокачивать насос до заполнения ёмкости отработанным маслом, контролируя уровень по щупу.
4. Открутить и заменить масляный фильтр, предварительно смазав резиновую прокладку нового фильтра маслом.
5. Заполнить систему свежим маслом через горловину на клапанной крышке до середины меток щупа.
6. Запустить двигатель на 2-3 минуты, проверить давление масла и отсутствие подтёков.
7. Заглушить мотор, через 5 минут довести уровень масла до нормы.

Критические нюансы

Температура масла	Откачка холодного масла увеличивает остаток примесей до 15%
Диаметр трубки	Слишком толстая трубка не пройдёт в масляный канал, тонкая - замедлит процесс
Контроль уровня	Обязательная проверка щупом после откачки: остаток старого масла не должен превышать 0.2 л

При использовании низкокачественных насосов возможен обрыв вакуума или засорение трубки. Для профилактики осадка рекомендуется сочетать метод с промывкой двигателя каждые 2-3 замены. Категорически запрещено применять технологию при наличии металлической стружки в масле - требуется полноценная разборка поддона.

Рекомендованные интервалы замены масла

Своевременная замена масла в КПП ВАЗ-2114 критически важна для предотвращения износа синхронизаторов и подшипников. Регулярное обслуживание обеспечивает плавность переключения передач и продлевает ресурс коробки до 200 000 км.

Интервалы зависят от условий эксплуатации: городской режим с частыми пробками, экстремальные температуры, перевозка грузов или езда по бездорожью сокращают срок службы масла. При появлении металлического шума или затрудненного включения передач требуется внеплановая замена.

Стандартные интервалы замены

Условия эксплуатации	Пробег (км)	Периодичность (годы)
Нормальные (трасса, умеренный климат)	60 000 – 75 000	3–4
Тяжелые (город, перегруз, экстремальные температуры)	30 000 – 40 000	2

Рекомендуемые марки масел:

• 75W-90 GL-4 (синтетика/полусинтетика)
• 80W-85 GL-4 (минеральное)

Важно: При использовании минерального масла интервал сокращается на 30%. После капитального ремонта КПП первая замена выполняется через 5 000 км.

Особенности переключения передач при обкатке ВАЗ-2114

Плавность операций с рычагом КПП критична в первые 1500–2000 км пробега нового автомобиля. Резкие включения создают ударные нагрузки на несформировавшиеся поверхности шестерён, синхронизаторов и подшипников, провоцируя преждевременный износ. Допускается кратковременное движение на каждой передаче в различных скоростных диапазонах для равномерной приработки узлов.

Соблюдайте температурный режим коробки: избегайте длительной езды на пониженных передачах (I–III) при оборотах выше 3000 об/мин, а также на V передаче при скорости ниже 60 км/ч. Контролируйте уровень трансмиссионного масла перед началом обкатки и после первых 500 км. При появлении хруста, затруднённого включения или повышенного шума немедленно прекратите эксплуатацию для диагностики.

Рекомендуемые ограничения при обкатке

• Скоростные режимы:
  • I передача: до 20 км/ч
  • II передача: 20–40 км/ч
  • III передача: 40–60 км/ч
  • IV передача: 60–80 км/ч
  • V передача: от 80 км/ч (не более 3 часов непрерывно)
• Техника переключений:
  1. Полностью выжимайте сцепление до упора
  2. Выдерживайте паузу 1–2 секунды перед включением следующей передачи
  3. Отпускайте педаль сцепления плавно, без рывков
• Запрещённые действия:
  • Перегазовка при переключении вниз
  • Движение с частично выжатым сцеплением
  • Буксировка прицепов или других ТС

Параметр	Допустимое значение	Критическое нарушение
Макс. обороты двигателя	2500–3000 об/мин	Красная зона тахометра
Продолжительность нагрузки на передачу	до 30 минут непрерывно	Более 1 часа без остановки
Температура масла в КПП	не выше +90°C	Появление запаха гари

После завершения обкатки выполните замену трансмиссионного масла, даже при отсутствии регламентированного интервала. Проверьте люфт рычага КПП и состояние троса привода сцепления. При правильном соблюдении режимов ресурс коробки увеличивается на 30–40%.

Как избежать хруста при переключении передач

Хруст при переключении передач на ВАЗ-2114 указывает на нарушение работы синхронизаторов или сцепления. Основные причины: неполное выключение сцепления, износ деталей КПП, низкое качество масла или механические повреждения. Игнорирование проблемы ведет к ускоренному износу шестерен и дорогостоящему ремонту.

Для предотвращения хруста соблюдайте правильную технику переключения: всегда полностью выжимайте педаль сцепления до упора, избегайте резких движений рычагом КПП, выдерживайте паузу в нейтрали перед включением передачи. Особенно критично плавное переключение между 1-2 передачами.

Методы профилактики и устранения

Причина	Решение
Неправильная регулировка сцепления	Отрегулировать свободный ход педали (10-15 мм), проверить целостность троса
Износ синхронизаторов	Заменить поврежденные синхронизаторы, проверить состояние шестерен
Некачественное/старое масло	Залить рекомендованное масло (75W-90 GL-4) с заменой каждые 60-70 тыс. км
Деформация вилок переключения	Визуально проверить вилки, заменить погнутые элементы
Износ подшипников валов	Заменить первичный/вторичный подшипники при наличии люфта

Эксплуатационные правила:

• Всегда полностью выжимайте сцепление перед переключением
• Избегайте переключений под нагрузкой (особенно пониженных передач на высокой скорости)
• При затрудненном включении передачи не прилагайте чрезмерных усилий к рычагу

При сохранении хруста после выполнения рекомендаций проведите диагностику:

1. Проверьте уровень и состояние масла в КПП
2. Оцените работу сцепления (пробуксовка, резкий старт)
3. Исключите люфт рычага КПП в салоне

Признаки износа подшипников валов

Подшипники валов коробки передач подвержены постоянным нагрузкам в процессе эксплуатации. Их износ напрямую влияет на работоспособность трансмиссии и требует своевременного выявления для предотвращения критических поломок.

Определить износ можно по характерным симптомам, проявляющимся во время движения автомобиля или при диагностике снятой КПП. Игнорирование этих признаков приводит к ускоренному разрушению смежных деталей и дорогостоящему ремонту.

Характерные проявления износа:

• Посторонний шум (гул, вой, визг) из области коробки передач, интенсивность которого меняется при:
  • Изменении скорости движения
  • Повышении/снижении нагрузки на двигатель
  • Выжиме сцепления
• Вибрация на кузове и рычаге КПП, усиливающаяся на определенных скоростях или режимах работы двигателя.
• Стуки при резком сбросе газа или изменении крутящего момента (особенно заметно в диапазоне 2-4 тысяч оборотов двигателя).
• Люфт валов, выявляемый при механической проверке снятой коробки передач путем покачивания первичного или вторичного вала.
• Затрудненное включение передач или их самопроизвольное выбивание из-за смещения валов относительно оси вращения.
• Утечка трансмиссионного масла через поврежденные сальники, вызванная биением изношенного подшипника.

Диагностику выполняют последовательно: исключают шумы от других узлов (ступицы, ШРУСы), прослушивают КПП на разных режимах работы, при необходимости снимают коробку для проверки люфтов и визуального осмотра подшипников. Замена требует полной разборки агрегата и применения специнструмента.

Симптомы повреждения синхронизаторов

При неисправностях синхронизаторов коробки передач ВАЗ-2114 возникают характерные признаки, требующие диагностики. Игнорирование этих симптомов приводит к ускоренному износу шестерен и полному выходу КПП из строя.

Основные проявления неполадок проявляются непосредственно при переключении передач. Водитель ощущает четкие механические помехи, указывающие на проблемы с согласованием скоростей вращения валов.

Типичные признаки неисправности

• Хруст или скрежет при включении передачи (особенно заметен на 1-3 и задней передаче)
• Тугое перемещение рычага с ощущением "заклинивания" (требуется повторное выжимание сцепления)
• Самопроизвольное выбивание передачи во время движения (чаще под нагрузкой или при сбросе газа)
• Необходимость двойного выжима сцепления для плавного включения скорости
• Повышенный шум работы КПП на конкретных передачах в виде воя или гула

Степень выраженности симптомов зависит от масштаба повреждения синхронизатора:

Стадия износа	Характерные проявления
Начальная	Легкий хруст при быстром переключении "вверх" на холодной КПП
Средняя	Постоянный скрежет на 1-2 передачах, рычаг двигается с усилием
Критическая	Невозможность включения передачи без "прокачки" сцепления, самовыключение скоростей

Повреждение блокирующих колец синхронизатора приводит к нарушению синхронизации вращения валов. При этом фрикционный слой на конусах истирается, а зубья муфты не могут войти в зацепление без удара. Эксплуатация авто с такими неисправностями провоцирует сколы зубьев шестерен и деформацию вилок переключения.

Диагностика неисправностей кулисы переключения

Проблемы с кулисой проявляются затрудненным включением передач, посторонними звуками при переключении или самопроизвольным выбиванием скорости. Первичная диагностика требует визуального осмотра узла на предмет деформаций, трещин и целостности пыльников. Проверьте уровень трансмиссионного масла в КПП – его недостаток или загрязнение усиливают износ деталей кулисы.

Люфт рычага переключения более 10-15 мм в нейтральном положении указывает на критический износ втулок или шарниров. Для точной локализации неисправности потребуется демонтаж кожуха кулисы и оценка состояния компонентов. Обязательно проверьте фиксацию троса к кузову – ослабление крепежа вызывает смещение тяг.

Основные этапы диагностики

1. Визуальный контроль:
   • Целостность пластиковых втулок шарового шарнира
   • Наличие сколов на сферическом наконечнике рычага
   • Состояние резиновых демпферов и пыльников
2. Проверка люфтов:
   • Раскачивание рычага в поперечном направлении (допуск до 3 мм)
   • Осевое перемещение тяги троса (не более 1-2 мм)
   • Свободный ход при включении 1/2 и 3/4 передач
3. Тест реакции КПП:
   • Задержка срабатывания при резком включении задней передачи
   • Дребезжание рычага при работе двигателя под нагрузкой

Симптом	Вероятная причина	Способ проверки
Тугое переключение	Заклинивание троса, деформация тяг	Отсоединение троса от КПП и ручная проверка хода
Скрежет при включении	Износ вилки сцепления, нарушение регулировки	Контроль полного выжима сцепления, замер хода штока
Самовыключение передачи	Разрушение фиксаторов кулисы, ослабление пружины	Дефектовка шарового шарнира, проверка усилия фиксатора

При замене изношенных элементов обязательно выполняйте регулировку длины тросов согласно заводским допускам. Используйте оригинальные втулки – дешевые аналоги быстро разрушаются от вибраций. После ремонта проверьте четкость включения всех передач при работающем двигателе и на заглушенном моторе.

Течь масла через сальники валов

Течь трансмиссионного масла через сальники первичного или вторичного вала коробки передач ВАЗ-2114 – распространенная неисправность, требующая оперативного вмешательства. Основными причинами являются естественный износ резиновых уплотнительных элементов (сальников), механические повреждения их рабочей кромки или посадочных мест в картере КПП, а также заводской брак или неправильная установка при предыдущем ремонте.

Игнорирование проблемы приводит к падению уровня масла в коробке передач, что чревато масляным голоданием, повышенным износом шестерен, синхронизаторов и подшипников, вплоть до выхода агрегата из строя. Дополнительными последствиями становятся загрязнение подкапотного пространства и элементов ходовой части (сцепления, ШРУСов, привода ГРМ) масляными потеками, что может маскировать другие возможные утечки.

Диагностика и локализация

Для точного определения источника утечки необходимы следующие действия:

• Тщательный визуальный осмотр: Очистите картер КПП, маховик, кожухи ШРУСов и прилегающие области от грязи и старого масла с помощью моющих средств.
• Контроль уровня масла: Проверьте уровень трансмиссионного масла в КПП через контрольное/заправочное отверстие. Низкий уровень косвенно подтверждает утечку.
• Пробная поездка: После очистки совершите короткую поездку, затем повторно осмотрите зоны вокруг переднего (со стороны двигателя) и заднего (со стороны привода правого колеса) сальников валов КПП на предмет появления свежих масляных следов.
• Осмотр смежных узлов: Исключите течь масла из двигателя (задний сальник коленвала), из корпуса распределителя зажигания (трамблера) или датчика скорости, которые могут имитировать течь сальника первичного вала.

Методы устранения течи

Радикальным и единственно надежным способом ликвидации течи является замена неисправных сальников:

1. Замена заднего сальника вторичного вала:
   • Снимают правое переднее колесо, защиту двигателя (при наличии).
   • Отсоединяют шаровую опору или наконечник рулевой тяги (в зависимости от подвески) и выворачивают рулевую сошку для снятия привода правого колеса из ступицы.
   • Извлекают ШРУС из коробки передач, предварительно сняв стопорное кольцо.
   • Специальным съемником (или аккуратно отверткой) выпрессовывают старый сальник.
   • Очищают и обезжиривают посадочное место.
   • Новый сальник смазывают маслом и запрессовывают заподлицо с картером КПП с помощью оправки подходящего диаметра (например, головки).
   • Сборку проводят в обратном порядке.
2. Замена переднего сальника первичного вала:

   Этот сальник расположен в картере сцепления (поддоне), который крепится к картеру КПП. Замена требует значительно большего объема работ:

   • Снятие коробки передач (демонтаж стартера, привода сцепления, кулисы КПП, опор, отсоединение ШРУСов, снятие КПП с двигателя).
   • Снятие картера сцепления.
   • Выпрессовка старого и запрессовка нового сальника (аналогично заднему).
   • Установка картера сцепления с новой прокладкой или на герметик.
   • Установка КПП на место.

Сальник	Сложность замены	Необходимые действия	Примечание
Задний (вторичного вала)	Средняя	Снятие правого привода, выпрессовка/запрессовка	Можно выполнить без снятия КПП
Передний (первичного вала)	Высокая	Снятие КПП, снятие картера сцепления	Требует демонтажа коробки передач

Временные меры: Применение специальных присадок-герметиков для КПП может временно уменьшить или остановить незначительную течь за счет восстановления эластичности старого сальника, но не является полноценным ремонтом.

Профилактика

• Использование качественного трансмиссионного масла, рекомендованного производителем.
• Своевременная замена масла в КПП согласно регламенту ТО.
• Аккуратная установка новых сальников с использованием специального инструмента (съемники, оправки) для предотвращения повреждения кромки или перекоса.
• Контроль состояния пыльников ШРУСов и привода ГРМ, защищающих сальники от абразива.

Важно: При замене переднего сальника первичного вала КПП крайне рекомендуется одновременно менять задний сальник коленчатого вала двигателя, так как для доступа к нему также требуется снятие коробки передач и картера сцепления.

Замена сальника первичного вала своими руками

Необходимость замены сальника первичного вала определяется по характерным подтёкам трансмиссионного масла в месте стыка коробки передач с двигателем. Игнорирование проблемы приводит к падению уровня масла в КПП, что провоцирует ускоренный износ синхронизаторов и подшипников. Работы требуют демонтажа КПП или обеспечения доступа через моторный отсек после снятия элементов подкапотного пространства.

Подготовьте новый сальник (артикул 2101-1701130 или аналог), торцевую головку на 10 мм, трещоточный ключ, съёмник сальников (или плоскую отвёртку), ветошь, герметик для картера сцепления и свежее трансмиссионное масло. Обязательно очистите зону работ от грязи перед началом процедуры. Убедитесь в наличии смотровой ямы или подъёмника.

Порядок выполнения работ

1. Отсоедините клемму «–» аккумулятора.
2. Снимите стартер:
   • Открутите три крепёжных болта ключом на 13 мм
   • Отсоедините силовой провод и управляющий разъём
   • Аккуратно выведите стартер вниз
3. Демонтируйте коробку передач:
   • Отсоедините тросы привода сцепления и КПП
   • Снимите приводы передних колёс
   • Открутите опоры двигателя и КПП
   • Подоприте двигатель деревянным бруском
   • Выкрутите все болты крепления КПП к двигателю
   • Аккуратно сдвиньте коробку назад по направляющим
4. Извлеките старый сальник:
   • Зафиксируйте первичный вал от проворачивания
   • Подденьте сальник съёмником или отвёрткой
   • Удалите остатки масла и грязи с посадочного места
5. Установите новый сальник:
   • Смажьте кромку сальника трансмиссионным маслом
   • Аккуратно запрессуйте его заподлицо с картером
   • Убедитесь в отсутствии перекосов

Соберите узел в обратной последовательности. Особое внимание уделите герметизации стыка картера сцепления – нанесите тонкий слой герметика на привалочную поверхность перед установкой КПП. После монтажа заполните коробку передач свежим маслом (объём 3.3 л для ВАЗ-2114). Проверьте отсутствие течей в течение первых 100 км пробега.

Замена сальника вторичного вала КПП ВАЗ-2114

Демонтаж сальника требует снятия коробки передач с автомобиля. Предварительно отсоедините аккумулятор, снимите воздушный фильтр и приводы передних колес. Обязательно подготовьте подпорки для двигателя и емкость для слива трансмиссионного масла.

После извлечения КПП тщательно очистите зону вокруг вторичного вала от загрязнений. Проверьте состояние посадочного места и поверхности вала на отсутствие задиров – повреждения могут привести к ускоренному износу нового уплотнения.

Пошаговая процедура замены

1. Демонтаж старого сальника:
   • Аккуратно подденьте сальник отверткой с защищенным жалом или специальным съемником
   • Извлекайте строго параллельно оси вала, избегая перекоса
   • Очистите посадочное место ветошью без ворса
2. Подготовка и установка:
   • Смажьте монтажную кромку нового сальника трансмиссионным маслом
   • Обработайте рабочую кромку густой смазкой (Литол-24)
   • Наденьте сальник на вал защитным пластиком
3. Посадка уплотнения:
   • Используйте оправку подходящего диаметра или отрезок трубы
   • Запрессовывайте ударами киянки строго по наружной обойме
   • Контролируйте равномерность посадки без перекоса

После установки проверьте легкость вращения вала рукой. Соберите коробку в обратном порядке с заменой прокладок. Залейте новое масло (объем 3.3 л) до контрольного отверстия. В течение первых 500 км отслеживайте отсутствие течи.

Причины и последствия утечки масла через сапун

Утечка масла через сапун коробки передач ВАЗ-2114 свидетельствует о нарушении рабочего давления внутри агрегата. Данное явление проявляется характерными масляными подтёками вокруг дыхательного клапана на корпусе КПП или на соседних узлах.

Сапун выполняет критическую функцию стабилизации давления в картере коробки при температурных расширениях масла. Нарушение его работы создаёт избыточное давление, выталкивающее смазку через уплотнения и сам клапан, что требует немедленной диагностики.

Основные причины утечки

Ключевые факторы, провоцирующие выдавливание масла через сапун:

• Перелив масла – превышение допустимого уровня приводит к контакту масла с вращающимися деталями и вспениванию.
• Засорение сапуна – отложения грязи блокируют вентиляционный канал, нарушая давление.
• Износ сальников валов (первичного, вторичного, дифференциала) – вызывает подсос воздуха и рост давления.
• Деформация/повреждение прокладок КПП – нарушает герметичность картера.
• Избыточное давление картерных газов (при неисправностях двигателя) – передаётся через сцепление на КПП.

Негативные последствия игнорирования утечки

1. Падение уровня масла – снижение смазки трущихся пар ниже критического уровня.
2. Ускоренный износ синхронизаторов и подшипников – работа в условиях масляного голодания.
3. Перегрев КПП – потеря маслом охлаждающих свойств из-за загрязнения и уменьшения объёма.
4. Выход из строя шестерён и валов – задиры на поверхностях вследствие сухого трения.
5. Загрязнение сцепления – попадание масла на диск ухудшает фрикционные свойства.

Ремонт или замена штока выбора передач

Неисправности штока проявляются затрудненным включением передач, самопроизвольным выбиванием скорости или нечеткой фиксацией рычага КПП. Основные причины – износ пластиковой втулки штока, деформация металлического корпуса, повреждение шарового наконечника или нарушение геометрии тяги при ударах.

Перед началом работ установите автомобиль на смотровую яму, зафиксируйте колеса противооткатными упорами. Обязательно снимите клемму с аккумулятора для исключения КЗ в электропроводке. Демонтаж выполняется со стороны моторного отсека после снятия воздушного фильтра.

Необходимые инструменты:

• Набор рожковых ключей 10-17 мм
• Торцевая головка на 13 мм с удлинителем
• Пассатижи с узкими губками
• Молоток и монтажная лопатка
• Новая втулка штока или комплект тяги (оригинал: 2110-1702120)
• Смазка Литол-24

Последовательность работ:

1. Отсоедините трос привода КПП от штока, сжав фиксатор пассатижами
2. Выкрутите три гайки крепления кронштейна штока к кузову (ключ 13 мм)
3. Снимите стопорную шайбу с пальца тяги кулисы
4. Аккуратно выбейте молотком через медную проставку палец тяги из вилки штока
5. Извлеките узел в сборе через верх моторного отсека

Важно: При установке нового штока предварительно смажьте втулки и шаровые соединения Литолом. Проверьте соосность отверстий перед запрессовкой пальца – перекос приведет к ускоренному износу. После сборки обязательна регулировка хода рычага КПП контрольными шайбами толщиной 1 мм.

Параметр	Норма
Ход штока вдоль оси	0.8-1.2 мм
Усилие переключения	8-15 кгс
Люфт в шаровом шарнире	Не более 0.5 мм

Особенности ремонта:

• Замена втулки без демонтажа штока возможна при снятом воздушном фильтре, но требует специнструмента
• Деформированный корпус тяги восстановлению не подлежит – только замена узла в сборе
• После установки проверьте четкость включения 1/3 и 2/4 передач при работающем двигателе

Регулировка длины тяги привода КПП

Точная регулировка длины тяги обеспечивает четкое включение передач и предотвращает самопроизвольное выключение скорости. Неправильная длина вызывает трудности при переключении (особенно задней передачи), повышенный износ синхронизаторов и рычага КПП.

Для выполнения работ потребуется ключ на «13», пассатижи, шлицевая отвертка и контрольный щуп 8 мм. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом и установленной в нейтральное положение КПП.

Последовательность регулировки

1. Ослабьте контргайку на регулировочной муфте тяги (расположена между картером сцепления и кулисой).
2. Вставьте щуп 8 мм между штоком выбора передач на КПП и ограничительной пластиной кулисы.
3. Переведите рычаг КПП в положение включения третьей передачи.
4. Проворачивайте регулировочную муфту тяги до плотного прилегания штока к щупу с двух сторон без зазоров.
5. Зафиксируйте муфту пассатижами и затяните контргайку моментом 14–16 Н∙м.
6. Уберите щуп и проверьте ход рычага: свободный ход в нейтрали не должен превышать 2–4 мм.

Контроль корректности: запустите двигатель, последовательно включите все передачи без усилий. Особое внимание уделите четкости включения первой и задней скоростей. При появлении хруста или неполного включения повторите регулировку.

Параметр	Нормальное значение
Ход штока в нейтрали	2–4 мм
Момент затяжки контргайки	14–16 Н∙м
Толщина контрольного щупа	8 мм

Важно: после регулировки убедитесь в отсутствии перекосов тяги и контакта с элементами кузова. При замене тяги выполняйте регулировку в обязательном порядке.

Устранение люфта рычага переключения

Люфт рычага переключения передач на ВАЗ-2114 проявляется как чрезмерный свободный ход, затрудняющий точный выбор передачи. Основные причины – износ пластиковой втулки шарового шарнира кулисы, деформация или выработка тяг, ослабление креплений.

Несвоевременное устранение проблемы ведет к ускоренному износу синхронизаторов КПП, затрудненному включению скоростей, риску поломки вилок переключения. Для диагностики проверьте продольный и поперечный люфт рычага при выключенном двигателе, обращая внимание на стук в области подкапотного монтажного узла.

Порядок устранения неисправности

Необходимые материалы и инструменты:

• Ремкомплект втулок кулисы (артикул 2110-1702080)
• Ключи на «13», «17»
• Съемник стопорных колец
• Молоток, отвертка
• Смазка Литол-24

Этапы замены втулки шарового шарнира:

1. Снимите декоративный кожух рычага КПП в салоне
2. Отсоедините тяги кулисы от шарнира рычага, ослабив контргайки
3. Извлеките стопорное кольцо шарнира съемником
4. Выбейте молотком палец шарнира из кронштейна кулисы
5. Удалите разрушенную втулку, зачистите посадочное гнездо
6. Нанесите смазку на новую втулку, запрессуйте ее в корпус шарнира
7. Соберите узел в обратной последовательности

Дополнительные проверки: Осмотрите реактивную тягу (деталь, удерживающая кулису) на предмет деформации. Проверьте зазор в соединениях наконечников тяг переключения – допустимый люфт не превышает 0.8 мм. При наличии выработки замените тяги комплектом (артикул 2110-1702210).

Элемент	Нормальный ресурс	Признак критического износа
Втулка шарнира	50-70 тыс. км	Расслоение пластика, трещины
Шаровой палец	100+ тыс. км	Видимая выработка, риски
Реактивная тяга	120+ тыс. км	Искривление, следы ударов

После замены деталей обязательно выполните регулировку хода рычага: установите рычаг в нейтральное положение, отпустите контргайки на тягах, затем затяните их при фиксированном положении кулисы. Проверьте четкость включения всех передач при запущенном двигателе.

Демонтаж коробки передач с двигателем

Перед началом работ обеспечьте безопасность: автомобиль должен стоять на ровной площадке с включенным ручным тормозом. Под колеса установите противооткатные упоры. Отсоедините клемму «минус» от аккумуляторной батареи. Подготовьте необходимый инструмент: набор гаечных ключей и головок (включая торцевые), отвертки, монтажную лопатку, домкрат, надежные подставки под кузов, стяжки для фиксации проводов и шлангов, емкость для слива масла.

Обеспечьте доступ к коробке передач снизу автомобиля. Для этого надежно установите машину на подъемник или поднимите переднюю часть домкратом и установите на подставки. Снимите защиту двигателя (при наличии). Подставьте емкость под сливное отверстие коробки передач, открутите пробку и слейте трансмиссионное масло. После слива заверните пробку.

Последовательность демонтажа

Демонтаж коробки передач выполняется в следующем порядке:

1. Отсоединение элементов привода:
   • Открутите гайки крепления шаровых опор к поворотным кулакам или снимите тяги стабилизатора для обеспечения достаточного хода привода.
   • Выньте ШРУСы (шарниры равных угловых скоростей) из коробки передач. Для этого используйте монтажную лопатку, аккуратно поддевая внутренний шарнир.
2. Отсоединение троса сцепления и привода КПП:
   • Отсоедините трос сцепления от коробки передач и вилки выжимного подшипника.
   • Отсоедините трос привода переключения передач от рычага КПП.
   • Отсоедините тягу привода выбора передач от кулисы КПП.
3. Отсоединение электрических разъемов и датчиков:
   • Отсоедините электрические разъемы от датчика скорости (спидометра) и датчика заднего хода, расположенных на корпусе КПП.
   • Отсоедините массовый провод от коробки передач.
   • Отведите жгуты проводов в сторону и зафиксируйте стяжками, чтобы они не мешали демонтажу.
4. Снятие стартера:
   • Отсоедините силовой провод и провод управления от стартера.
   • Открутите три болта крепления стартера к картеру сцепления/блоку цилиндров.
   • Снимите стартер.
5. Отсоединение кронштейнов и опор:
   • Открутите болты крепления передней опоры двигателя к подушке и к двигателю (или снимите кронштейн вместе с опорой).
   • Открутите болты крепления задней опоры (подушки) коробки передач к кузову и к кронштейну КПП.
   • Открутите болты крепления кронштейна задней опоры к коробке передач.
6. Поддержка двигателя:
   • Установите надежную деревянную или металлическую подставку под картер двигателя (через деревянный брусок). Используйте домкрат с резиновой накладкой или специальную подставку. Двигатель должен быть надежно зафиксирован от смещения и падения.
7. Откручивание болтов крепления КПП к двигателю:
   • Открутите все болты, соединяющие коробку передач с блоком цилиндров двигателя. Болты имеют разную длину. Запомните или пометьте расположение каждого болта для правильной установки. Обычно один длинный болт находится сверху.
   • Надежно зафиксируйте коробку передач снизу с помощью домкрата (желательно трансмиссионного) или попросите помощника придержать ее.
8. Снятие коробки передач:
   • Осторожно сдвиньте коробку передач назад по направляющим штифтам, чтобы первичный вал КПП вышел из ведомого диска сцепления. Действуйте плавно, избегая перекосов.
   • Плавно опустите коробку передач вниз и выньте ее из-под автомобиля. Помните, что коробка передач имеет значительный вес!

Важные моменты:

Элемент	Примечание
Первичный вал	Не допускайте его провисания и повреждения при демонтаже. Обеспечьте надежную поддержку КПП при снятии.
Ведомый диск сцепления	После снятия КПП диск может выпасть. Приготовьтесь его подхватить или временно зафиксировать.
Болты крепления	Моменты затяжки при обратной сборке критически важны. См. таблицу:

Резьбовое соединение	Момент затяжки, Н*м (кгс*м)
Болты крепления КПП к блоку цилиндров (М10)	54-66 (5,4-6,6)
Болты крепления кронштейна задней опоры к КПП (М8)	22-35 (2,2-3,5)
Болты крепления задней опоры (подушки) к кузову	52-66 (5,2-6,6)
Болты крепления стартера	31-39 (3,1-3,9)

Перед установкой коробки передач обязательно проверьте состояние сцепления, маховика, сальников первичного вала КПП и коленчатого вала, а также направляющих штифтов.

Снятие КПП отдельно от двигателя

Перед началом работ убедитесь в наличии необходимого инструмента: набор головок и ключей, молоток, монтажные лопатки, домкрат и опоры, съемник шаровых опор. Автомобиль должен быть надежно зафиксирован на подъемнике или смотровой яме с противооткатными упорами под колесами.

Обязательно отсоедините минусовую клемму аккумуляторной батареи. Слейте трансмиссионное масло из коробки передач в подготовленную емкость. Демонтируйте воздушный фильтр и корпус дроссельного узла для обеспечения доступа к верхним креплениям КПП.

Последовательность демонтажа

Отсоединение навесных элементов:

1. Снимите стартер (три болта крепления к картеру КПП)
2. Расшплинтуйте и отсоедините тягу привода КПП от кулисы
3. Отсоедините разъем датчика скорости и провода массы
4. Открутите трос сцепления от вилки выжимного подшипника
5. Демонтируйте защиту картера двигателя

Подготовка силового агрегата:

• Установите деревянный брус или спецопору под двигатель через демпферную прокладку
• Открутите верхнюю левую опору двигателя (ключ на 13)
• Снимите правое подрамное крепление силового агрегата

Демонтаж коробки передач:

1. Отсоедините ШРУСы от коробки: снимите стопорные кольца, выбейте приводы молотком через медную проставку
2. Выкрутите 6 болтов крепления КПП к блоку цилиндров (ключ на 13)
3. Открутите нижнюю опору коробки передач (2 болта М12)
4. Аккуратно сдвиньте КПП по направляющим штифтам назад, контролируя положение первичного вала
5. Подоприте коробку домкратом и снимите последние два болта крепления
6. Плавно опустите КПП вниз с одновременным наклоном вперед для вывода первичного вала из сцепления

Важно: Не допускайте провисания двигателя более чем на 20° – используйте страховочные цепи. При закисании шпилек обработайте резьбу WD-40 за 15 минут до демонтажа.

Разборка коробки передач на компоненты

Разборка коробки передач ВАЗ-2114 выполняется после её демонтажа с автомобиля, тщательной очистки от грязи и масляных отложений. Процесс требует строгого соблюдения последовательности действий для предотвращения повреждения деталей и упрощения последующей сборки.

Перед началом работ подготовьте чистую рабочую поверхность, набор гаечных ключей (включая торцевые), съёмники для подшипников и стопорных колец, а также маркировочные метки для синхронизаторов и шестерён. Рекомендуется фиксировать этапы разборки фотосъёмкой.

Основные этапы разборки

Разборка осуществляется в следующем порядке:

1. Демонтаж крышки люка заднего хода: Отверните крепёжные болты и аккуратно снимите крышку.
2. Снятие механизма выбора передач:
   • Открутите гайку штока вилки 5-й передачи.
   • Извлеките стопорный штифт фиксатора штока.
   • Снимите штоки вилок передач вместе с блоком замков.
3. Разъединение картеров:
   • Отверните все болты крепления заднего картера к основному.
   • Аккуратно отделите задний картер, постукивая резиновым молотком.
   • Извлеките дифференциал в сборе.
4. Демонтаж первичного и вторичного валов:
   • Снимите стопорное кольцо подшипника первичного вала.
   • Используя съёмник, выпрессуйте подшипник и извлеките вал в сборе с шестернями.
   • Аналогично демонтируйте вторичный вал, предварительно сняв вилки включения передач.
5. Разборка валов на компоненты:
   1. Снимите стопорные кольца шестерён и синхронизаторов.
   2. Аккуратно демонтируйте шестерни, распорные втулки и синхронизаторы.
   3. Пометьте расположение всех элементов для корректной сборки.
6. Демонтаж подшипников: Используйте специализированные съёмники, избегая ударных нагрузок на кольца.

Критические моменты: Не допускайте смешения деталей разных передач. Контролируйте состояние зубьев шестерён, фрикционных поверхностей синхронизаторов и посадочных мест подшипников. Все снятые уплотнители подлежат замене.

Компонент	Тип крепления	Инструмент
Стопорные кольца	Пружинные замки	Круглогубцы
Подшипники валов	Прессовая посадка	Гидравлический съёмник
Вилки передач	Стопорные штифты	Пробойник 3мм

Контроль износа шестерен и валов

Визуальный осмотр зубьев шестерен проводится на предмет выявления сколов, задиров, глубоких царапин или полного разрушения фрагментов. Особое внимание уделяется торцевым поверхностям зубьев синхронизаторов и блока шестерен заднего хода. Измерение толщины зубьев микрометром или штангенциркулем выполняется в трех точках по окружности для сравнения с паспортными значениями.

Проверка осевого люба валов осуществляется монтировкой: допустимый зазор не превышает 0,1 мм. Радиальный люфт контролируется индикаторным носиком на шейках подшипников – норма до 0,05 мм. Обязательно исследуются шлицевые соединения на наличие заусенцев, волнистости и критического сужения ширины шлицов.

Критерии замены деталей

• Сколы на 30% площади зуба или трещины у основания
• Конусность или бочкообразность зубьев свыше 0,03 мм
• Выработка шлицов вала более 0,2 мм по глубине
• Овальность посадочных шеек под подшипники > 0,01 мм

Элемент	Параметр износа	Допуск (мм)
Ведущий вал	Биение хвостовика	0,03
Шестерня 3-4 передачи	Зазор в зацеплении	0,15
Вторичный вал	Люфт в подшипниках	0,08

Важно: При замене любой шестерни обязательной замене подлежит соответствующая пара зацепления. Все валы перед установкой проверяются на прогиб поверочной плитой – допустимое отклонение 0,02 мм на всей длине. После ремонта проводится обкатка КПП на стенде с последующим контролем металлической стружки в масле.

Диагностика состояния синхронизаторов

Синхронизаторы обеспечивают безударное включение передач за счет выравнивания угловых скоростей валов и шестерен. Их работоспособность напрямую влияет на плавность переключений, уровень шума КПП и ресурс трансмиссии. Регулярная проверка состояния этих элементов предотвращает серьезные поломки.

Основными симптомами износа синхронизаторов являются: затрудненное включение передач (особенно 1-й, 2-й и задней), характерный металлический хруст при переключении, самопроизвольное выскакивание передачи, необходимость двойного выжима сцепления. Появление этих признаков требует немедленной диагностики.

Методы проверки синхронизаторов

Диагностика выполняется в два этапа:

Без разборки КПП:

• Тест на переключение в движении: Последовательно включайте передачи при разгоне и замедлении, фиксируя усилия на рычаге и посторонние звуки
• Проверка задержки включения: Засеките время между моментом выжима сцепления и свободным вхождением передачи – увеличение паузы указывает на износ

При разборке коробки:

1. Визуальный осмотр блокирующих колец:
   • Проверка фрикционного конуса: износ до блеска или глубокие задиры недопустимы
   • Контроль состояния стопорных зубьев: сколы и деформация требуют замены
2. Измерение зазора между кольцом и шестерней:
   • Норма: 0.5-0.9 мм для 1-2 передач, 0.7-1.1 мм для 3-4
   • Критический износ: превышение 1.5 мм

Признак неисправности	Поврежденный элемент синхронизатора
Хруст при включении	Износ фрикционного слоя блокирующего кольца, задиры на конусе
Тугое переключение	Деформация сухарей, заедание муфты на шлицах
Самовыключение передачи	Критический износ зубьев муфты или шестерни

При обнаружении дефектов синхронизаторы заменяются комплектом. Обязательно промывайте посадочные места и меняйте стопорные кольца. После ремонта проверяйте уровень трансмиссионного масла – его недостаток ускоряет износ новых деталей.

Замена подшипников первичного вала

Перед началом работ подготовьте необходимые инструменты: съемник ступиц, съемник подшипников, молоток, зубило, набор головок, динамометрический ключ. Обязательно слейте трансмиссионное масло из КПП и снимите коробку передач с автомобиля. Очистите внешние поверхности КПП от загрязнений для предотвращения попадания абразива внутрь механизма.

Демонтируйте корзину сцепления, сняв крепежные болты звездообразно в несколько подходов во избежание деформации. Извлеките ведомый диск и выжимной подшипник. Снимите заднюю крышку КПП, открутив крепежные болты по периметру. Проведите визуальную диагностику состояния первичного вала и сальников перед разборкой.

Процесс замены

Последовательность разборки:

1. Зафиксируйте вал стопором через технологическое отверстие в картере
2. Сбейте стопорное кольцо зубилом с противоположной стороны вала
3. Используйте съемник для демонтажа подшипника со стороны маховика
4. Извлеките вал из картера коробки передач
5. Выпрессуйте задний подшипник гидравлическим прессом

При установке новых подшипников:

• Нагрейте внутренние обоймы до 80-90°C термическим феном
• Нанесите слой молибденовой смазки на посадочные места
• Запрессуйте передний подшипник до упора с помощью оправки
• Установите новые стопорные кольца с обязательной проверкой зазора

Сборка КПП:

Узел	Момент затяжки (Нм)
Болты крышки КПП	24-26
Крепление корзины сцепления	19-30
Стяжные болты КПП	34-43

После сборки заполните коробку передач новым трансмиссионным маслом в объеме 3.3 литра. Проверьте ход первичного вала - он должен вращаться без заеданий и люфтов. При установке КПП на автомобиль отрегулируйте привод сцепления.

Установка новых подшипников вторичного вала

Перед установкой новых подшипников вторичного вала тщательно очистите посадочные места в картере коробки передач и на самом валу от старой смазки, грязи и возможных задиров. Убедитесь, что новые подшипники соответствуют требуемому типу и размеру для ВАЗ-2114, проверьте их на отсутствие люфтов и плавность вращения. Подготовьте необходимый инструмент и смазочные материалы.

Посадка подшипников осуществляется с натягом, поэтому для их установки требуется использование специального съемника-оправки или подходящей оправки и пресса. Категорически запрещается установка подшипников ударами молотка непосредственно по кольцам, это неизбежно приведет к их повреждению. Перед запрессовкой смажьте рабочие поверхности подшипника и посадочные места трансмиссионным маслом.

Процесс запрессовки подшипников

Запрессовка выполняется в строгой последовательности:

1. Подшипник переднего конца вторичного вала: Установите подшипник на вал. Используя оправку, передающей усилие только на внутреннее кольцо подшипника, аккуратно запрессуйте его на вал до полного упора в бурт или установочное кольцо.
2. Подшипник в картер КПП: Вставьте вторичный вал с установленным передним подшипником в картер коробки передач, совместив шестерни. Установите задний подшипник вторичного вала в его посадочное гнездо в картере. С помощью оправки, передающей усилие исключительно на наружное кольцо заднего подшипника, запрессуйте его в картер до полного упора.

После установки обоих подшипников обязательно проверьте:

• Легкость и плавность вращения вторичного вала от руки (без заеданий и ощутимых люфтов).
• Наличие и величину необходимого контрольного осевого люфта вала, который регулируется подбором толщины упорной шайбы или регулировочного кольца (точная величина указана в руководстве по ремонту).
• Правильность зацепления шестерен и работу механизма переключения передач (при частично собранной КПП).

Проблема при установке	Возможная причина	Последствие
Тугое вращение вала	Перетяжка подшипника, несоосность при запрессовке, отсутствие смазки, дефект подшипника	Перегрев, ускоренный износ, заклинивание
Большой осевой или радиальный люфт	Неправильно подобран подшипник, недожат подшипник в посадочное место, износ посадочных мест	Шум, вибрации, ускоренный износ шестерен, выработка посадочных мест
Шум при вращении	Повреждение подшипника при установке (удары), загрязнение, отсутствие смазки	Быстрый выход подшипника из строя

Важное примечание: При снятии вторичного вала для замены подшипников обязательно замените сальник заднего конца вторичного вала, установленный в картере сцепления. Установите новый сальник заподлицо с кромкой посадочного отверстия, используя оправку подходящего диаметра и смазав рабочую кромку сальника и поверхность вала маслом.

Замена поврежденных стопорных колец

Стопорные кольца в КПП ВАЗ-2114 фиксируют подшипники, шестерни и валы от осевых смещений. Повреждения (деформация, износ, утрата упругости) приводят к нарушению позиционирования деталей, повышенному шуму, вибрациям и риску выхода из строя узлов трансмиссии. Обязательно замените кольцо при его обнаружении в процессе разборки коробки передач или при диагностике указанных симптомов.

Подберите новое кольцо строго по каталогу (учитывая маркировку старого или параметры посадочного места). Используйте только качественные оригинальные или проверенные аналоги. Не применяйте кольца с видимыми дефектами или несоответствующие по размеру – это гарантированно вызовет повторную поломку.

Порядок замены стопорного кольца

Работа требует полной или частичной разборки КПП:

1. Демонтаж КПП: Снимите коробку передач с автомобиля, предварительно отсоединив тросы привода, АКПП, стартер и слив масло.
2. Разборка КПП: Разберите коробку до узла, содержащего поврежденное стопорное кольцо (например, снятие крышки, вторичного вала).
3. Извлечение старого кольца: Используйте специальные съемники для стопорных колец (узкогубцы) или тонкую отвертку. Аккуратно разожмите усы кольца и снимите его с канавки, избегая царапин на валу или корпусе.
4. Очистка посадочного места: Тщательно очистите канавку под кольцо от грязи, стружки и заусенцев ветошью и растворителем.
5. Установка нового кольца:
   • Убедитесь, что новая деталь соответствует старой по толщине, диаметру и типу (внутреннее/внешнее).
   • Смажьте кольцо и канавку чистым трансмиссионным маслом.
   • Аккуратно сожмите усы кольца руками или инструментом и установите его в канавку до полного защелкивания. Проверьте, что кольцо сидит ровно по всей окружности без перекосов.
6. Сборка КПП: Соберите коробку передач в обратной последовательности с соблюдением моментов затяжки болтов. Используйте новые сальники и прокладки.
7. Монтаж и заправка: Установите КПП на автомобиль, подсоедините все элементы. Залейте свежее трансмиссионное масло рекомендованного производителем типа и объема.

Критические ошибки при замене:

Ошибка	Последствие
Установка кольца не в канавку	Непосредственный контакт и разрушение смежных деталей
Перекос кольца при установке	Снижение надежности фиксации, вылет кольца
Использование неподходящего инструмента	Деформация кольца, повреждение посадочного места
Применение старого или некондиционного кольца	Повторный отказ, аварийный режим работы КПП

Проверка после замены: Перед эксплуатацией убедитесь в отсутствии посторонних шумов и вибраций на всех передачах, плавности включения скоростей и отсутствии течи масла. Первые 500 км избегайте экстремальных нагрузок.

Сборка КПП после ремонта

Сборку коробки передач ВАЗ-2114 начинают с установки подшипников первичного и вторичного валов в картер. Предварительно посадочные места очищают от старого герметика, обезжиривают и смазывают трансмиссионным маслом. Подшипники запрессовываются с помощью оправки строго до упора, контролируя отсутствие перекоса. Устанавливают новые сальники валов, аккуратно запрессовывая их заподлицо с поверхностью картера.

Далее монтируют блок шестерен. Вторичный вал с напрессованными шестернями, синхронизаторами и муфтами аккуратно вставляют в картер, совмещая шлицы с ведомой шестерней главной передачи. Первичный вал вводят в зацепление с шестернями вторичного, одновременно надевая его подшипник на посадочное место. Проверяют плавность вращения валов рукой – не должно быть заеданий или люфтов. Устанавливают механизм выбора передач, фиксируя вилки в нейтральном положении стопорными пластинами.

Последовательность сборки остальных компонентов

1. Монтаж дифференциала: Установите коробку дифференциала в сборе с сателлитами и шестернями полуосей. Затяните болты крепления корпуса моментом 78-98 Н·м.
2. Регулировка подшипников: С помощью регулировочных колец обеспечьте осевой зазор валов в пределах 0,05-0,1 мм. Контролируйте щупом или индикатором.
3. Установка задней крышки: Нанесите тонкий слой герметика Loctite 574 на привалочную плоскость, избегая излишков. Притяните крышку болтами крест-накрест с моментом 24 Н·м.
4. Сборка привода сцепления: Вставьте выжимной подшипник в муфту, зафиксируйте пружинными держателями. Смажьте шток и вилку графитной смазкой.

Важные моменты контроля:

• Проверка хода штока выбора передач – должен перемещаться свободно по всем плоскостям
• Контроль зацепления шестерен: проворачивайте валы при поочередном включении каждой передачи
• Замер усилия прокрутки первичного вала – не более 2 Н·м при вращении вторичного вала

Узел	Момент затяжки (Н·м)	Материал обработки
Болты картера КПП	43-53	Герметик Loctite 574
Гайка первичного вала	115-140	Фиксатор резьбы Loctite 243
Крышка подшипника вторичного вала	78-98	Без обработки

После сборки заполните КПП маслом (объем 3,3 л, класс вязкости 75W-90 GL-4) через контрольное отверстие до уровня заливной пробки. Проведите пробные включения передач на неподвижном автомобиле при выжатом сцеплении. Обкатка обязательна: первые 500 км избегайте резких стартов и высоких оборотов двигателя.

Моменты затяжки крепежных болтов

Соблюдение регламентированных моментов затяжки критически важно для надежности соединений и предотвращения деформации деталей. Превышение усилия приводит к растяжению или срыву резьбы, а недостаточное усилие вызывает самоотворачивание крепежа при вибрациях.

Затяжку выполняют динамометрическим ключом в указанной последовательности (например, от центра к краям). Резьбу и опорные поверхности предварительно очищают от загрязнений, при необходимости обрабатывают графитовой смазкой. Заменяют деформированные болты и гайки.

Нормативы для ключевых узлов

Узел автомобиля	Элемент крепления	Момент затяжки (Н·м)
Головка блока цилиндров	Основные болты	20 + 90° + 90° (последовательная затяжка)
Коленчатый вал	Крышки коренных подшипников	68,6–75,4
Шатуны	Крышки шатунных подшипников	51–53,5
Маховик	Болты крепления	73,5–85
Сцепление	Болты корзины	19–30
Колеса	Гайки/болты	88–92
Крышка ГБЦ	Болты	7,8–12,6
Впускной коллектор	Гайки крепления	21–23
Выпускной коллектор	Гайки	30,4–39,2
Датчик детонации	Болт	10–20

Особенности затяжки ГБЦ:

1. Обработать резьбовые отверстия в блоке цилиндров очистителем
2. Нанести графитовую смазку на болты и шейки
3. Затяжка в 4 этапа:
   • Этап 1: 20 Н·м в указанной последовательности
   • Этап 2: Доворот на 90°
   • Этап 3: Доворот на 90° после прогрева двигателя

После замены ГБЦ выполнить повторную протяжку на прогретом двигателе через 500-1000 км пробега. Использовать только болты с классом прочности 10.9.

Установка коробки передач на двигатель ВАЗ-2114

Перед установкой коробки передач на двигатель ВАЗ-2114 убедитесь в чистоте сопрягаемых поверхностей и отсутствии повреждений на маховике, корзине сцепления и шлицах первичного вала КПП. Проверьте состояние демпфера на маховике, целостность выжимного подшипника и правильность центровки сцепления с помощью оправки. Нанесите тонкий слой графитной смазки на шлицы первичного вала и направляющую выжимного подшипника.

Поднимите коробку передач с помощью подъемного устройства, установите ее на деревянные подставки для стабилизации. Совместите первичный вал КПП со шлицами ведомого диска сцепления, контролируя параллельность плоскостей двигателя и коробки. Для облегчения стыковки слегка поворачивайте выходной вал КПП за фланец. Избегайте перекоса и чрезмерных усилий при подтягивании, чтобы не повредить шлицы или подшипники.

Ключевые этапы монтажа

После предварительной стыковки выполните следующие действия:

1. Вворачивайте болты крепления КПП к блоку двигателя вручную, начиная с верхних точек
2. Равномерно затяните крепеж динамометрическим ключом в три этапа:
   • Предварительная затяжка моментом 25 Н·м
   • Доводка до 45 Н·м
   • Финишный момент 70-80 Н·м (согласно мануалу)
3. Установите стартер, закрепив его болтами с моментом 32-52 Н·м
4. Подсоедините трос привода сцепления к вилке выжимного подшипника
5. Зафиксируйте датчик скорости и провода жгута системы управления двигателем

Критичные моменты: Контролируйте зазор между вилкой выжимного подшипника и штоком рабочего цилиндра (должен составлять 1-3 мм). Не забудьте заполнить КПП маслом до контрольного отверстия (объем 3,3 л SAE 75W-85 GL-4). Перед запуском двигателя несколько раз выжмите педаль сцепления для устранения воздушных пробок в гидроприводе.

Параметр	Значение
Момент затяжки болтов КПП	70-80 Н·м
Допустимое смещение валов	не более 0,5 мм
Ход педали сцепления	120-130 мм

После установки проверьте работу КПП на нейтрали при запущенном двигателе – посторонние шумы недопустимы. Тестовый пробег начинайте с плавного трогания на ровной поверхности. Важно: При появлении вибрации или затрудненном включении передач немедленно остановитесь для диагностики.

Заправка свежего масла после ремонта

После завершения ремонтных работ, связанных с разборкой двигателя или заменой масляных компонентов, обязательным этапом является заполнение системы смазки свежим маслом. Предварительно убедитесь в герметичности всех соединений и правильной установке нового масляного фильтра. Рекомендуется использовать масло, соответствующее спецификациям производителя для конкретных климатических условий эксплуатации.

Перед заливкой тщательно очистите горловину заливной горловины от загрязнений. Масло заливайте медленно через воронку с мелкой сеткой для предотвращения попадания посторонних частиц. Контролируйте уровень с помощью щупа, добавляя жидкость порционно – превышение максимальной отметки приводит к выдавливанию сальников и повышенному нагарообразованию.

Порядок действий и особенности

Критичные этапы процедуры:

1. Прогрейте двигатель до рабочей температуры для полного стекания старого масла
2. Затяните сливную пробку с новым уплотнительным кольцом (момент 30-50 Нм)
3. Смажьте резиновую прокладку фильтра маслом перед установкой

Параметр	Значение
Объем системы смазки	3.5 л (с фильтром)
Первичная заправка	3.0 л с последующей доливкой
Контрольный интервал	Через 5 минут после остановки мотора

Важные нюансы:

• После запуска двигателя дайте поработать 2-3 минуты на холостом ходу
• Проверьте давление масла (аварийная лампа должна погаснуть)
• Осмотрите места соединений на предмет течи в течение первых 50 км пробега

Проверка работы КПП на эстакаде

Постановка автомобиля на эстакаду обеспечивает безопасный доступ к коробке передач и трансмиссии для визуального осмотра и функциональной проверки. Требуется надежная фиксация колес противооткатными упорами и включение стояночного тормоза перед началом работ.

Запустите двигатель и прогрейте масло в КПП до рабочей температуры (минимум 5-10 минут работы на холостом ходу). Последовательно включайте все передачи на неподвижном автомобиле при выжатом сцеплении, обращая внимание на четкость хода рычага и отсутствие посторонних звуков (хруст, скрежет).

Основные этапы проверки:

• Визуальный осмотр: Проверьте состояние сальников (первичного/вторичного валов, штока выбора передач), прокладки картера и креплений КПП на предмет подтеков масла или механических повреждений.
• Проверка на включенной передаче:
  1. Выжмите сцепление, включите первую передачу.
  2. Медленно отпускайте педаль сцепления до момента начала движения (без снятия с ручного тормоза!).
  3. Прислушайтесь: посторонние шумы (вой, гул, вибрация) указывают на износ подшипников (первичного, вторичного вала или дифференциала), шестерен или синхронизаторов.
• Проверка работы сцепления: Резкий стук или удар при включении передачи на работающем двигателе может сигнализировать о неисправности корзины сцепления или демпфера.
• Контроль уровня масла: Открутите заливную пробку на КПП (обычно на левой стороне картера). Масло должно быть на уровне нижней кромки отверстия или немного вытекать. Используйте только рекомендованные производителем типы масел (75W-90, 80W-85).

Выявление нехарактерных шумов при переключении передач или движении автомобиля (в режиме нагрузки на эстакаде) требует детальной диагностики состояния шестерен, подшипников и синхронизаторов в условиях СТО. Регулярная проверка уровня и состояния масла в КПП ВАЗ-2114 является ключевым фактором для увеличения ресурса агрегата.

Тестовый заезд для оценки качества ремонта

После завершения ремонтных работ обязателен тестовый заезд для комплексной проверки работоспособности КПП и выявления скрытых дефектов. Проводится на безопасном, свободном участке дороги с сухим покрытием при нормальных погодных условиях.

Этап включает последовательную проверку всех передач, оценку шумов, вибраций и четкости включения скоростей. Длительность заезда – минимум 15-20 минут, охватывая разные режимы движения.

Ключевые аспекты проверки

• Переключение передач:
  На ходу и с места оценивается:
  • Легкость входа в зацепление (без усилий)
  • Отсутствие хруста, скрежета или посторонних шумов
  • Четкость фиксации рычага в положении передачи
• Работа сцепления:
  • Плавный старт без рывков и пробуксовки
  • Полное разъединение двигателя и КПП при выжатой педали (легкое включение 1-й и задней передач на месте)
  • Отсутствие вибрации педали
• Шумы и вибрации:
  • Прослушивание коробки на разных скоростях и нагрузках
  • Контроль отсутствия гула, воя, стуков в нейтрали и на передачах
  • Проверка на вибрации кузова/руля при разгоне и торможении двигателем

Параметры оценки после заезда

Параметр	Норма	Отклонение
Температура корпуса КПП	Равномерный нагрев, не выше +70°C	Локальный перегрев, запах гари
Уровень масла	Соответствие меткам на щупе	Падение уровня, следы течи
Состояние масла	Чистота, отсутствие металлической стружки	Посторонние включения, эмульсия

Важно: При обнаружении любых несоответствий (затрудненное переключение, шумы, течь масла) эксплуатация запрещена до устранения причин. Повторный заезд обязателен после доработок.

Необходимость замены сцепления при ремонте КПП ВАЗ-2114

Замена сцепления во время ремонта коробки передач на ВАЗ-2114 является обязательной процедурой. Демонтаж КПП для устранения неисправностей требует полного снятия узла сцепления с маховика двигателя. После этого установка старого комплекта обратно нецелесообразна, так как его ресурс уже частично выработан.

Пренебрежение заменой ведет к риску быстрого выхода из строя изношенных элементов. Повторный демонтаж коробки передач для замены сцепления отдельно потребует аналогичного объема работ, что увеличивает трудозатраты и общую стоимость обслуживания. Установка нового комплекта гарантирует синхронизацию ресурса отремонтированных узлов.

Ключевые причины замены

• Трудоемкость доступа: Демонтаж КПП занимает 30-40% времени ремонта
• Износ компонентов: Выжимной подшипник теряет герметичность после 80 000 км
• Риск повреждения: Старый диск может иметь перегревшиеся поверхности

Компонент	Средний ресурс	Признаки износа
Диск сцепления	70-100 тыс.км	Вибрация при старте, запах гари
Выжимной подшипник	60-90 тыс.км	Шум при выжатой педали
Корзина	2 диска	Заедание лепестков, биение

Технологические требования: При сборке обязательна центровка диска специнструментом и контроль свободного хода педали (120-130 мм). Несоблюдение приведет к преждевременному износу выжимного подшипника и шлицов первичного вала.

1. Демонтировать КПП и старый комплект сцепления
2. Очистить посадочные поверхности от загрязнений
3. Установить новую корзину с соблюдением момента затяжки (19 Н∙м)
4. Отцентровать ведомый диск монтажной оправкой
5. Собрать узел с контролем соосности валов

Продление срока службы синхронизаторов КПП ВАЗ-2114

Синхронизаторы обеспечивают плавное включение передач за счет выравнивания скоростей вращения валов. Их преждевременный износ приводит к хрусту, затрудненному переключению и дорогостоящему ремонту коробки передач. Основные причины выхода из строя – механические перегрузки, загрязнение масла и экстремальные температурные режимы.

Соблюдение правил эксплуатации и своевременное обслуживание КПП критически важны для сохранения ресурса синхронизирующих элементов. Ниже приведены ключевые рекомендации по минимизации износа.

Основные методы защиты синхронизаторов

Техника переключения передач:

• Полностью выжимайте педаль сцепления до упора перед каждым переключением
• Избегайте резких "дергающих" движений рычагом КПП
• Не допускайте включения передачи с характерным хрустом – это признак разрушения конусов синхронизатора
• При переключении на пониженную передачу выполняйте двойной выжим сцепления с перегазовкой

Контроль состояния масла:

1. Проверяйте уровень трансмиссионного масла каждые 5 000 км
2. Меняйте масло строго по регламенту (каждые 60 000 км или 2 года)
3. Используйте только рекомендованные производителем масла (75W-90 GL-4)
4. Немедленно устраняйте течи сальников и прокладок КПП

Дополнительные меры:

Профилактика	Последствия пренебрежения
Прогрев КПП зимой (движение на низких оборотах 3-5 минут)	Загустевшее масло не смазывает конусы синхронизаторов
Использование оригинальных комплектующих при ремонте	Несоответствие геометрии деталей ускоряет износ
Регулировка привода сцепления	Неполное выключение сцепления вызывает ударные нагрузки

Отказ от агрессивной езды с постоянными резкими переключениями под высокой нагрузкой снижает температурные и механические воздействия на синхронизирующие элементы. При появлении первых признаков неисправности (затрудненное включение, посторонние шумы) требуется немедленная диагностика КПП для предотвращения каскадного разрушения узла.

Консультация со специалистом при сложных неисправностях

Сложные неисправности коробки переключения передач ВАЗ-2114 требуют профессиональной диагностики и вмешательства. Самостоятельные попытки ремонта без должного опыта часто приводят к усугублению поломки, повреждению смежных узлов и значительному увеличению затрат на восстановление.

Критичными симптомами, при которых необходима консультация специалиста, являются: неисчезающие посторонние шумы (вой, скрежет), полный или частичный отказ передач, блокировка рычага КПП, масляные подтёки неясного происхождения, вибрации при переключении, а также ситуации, когда стандартные методы устранения не дали результата.

Процедура взаимодействия со специалистом

• Предварительная диагностика: Чётко опишите симптомы (условия возникновения звуков, конкретные передачи с проблемным включением, обстоятельства появления дефекта)
• Анализ истории эксплуатации: Сообщите о недавних ремонтах КПП, замене сцепления, использованных марках масла и пробеге
• Аппаратное обследование: Специалист проведёт тест-драйв, проверит уровень масла, работу тяг привода, подключит сканер для анализа ошибок ЭБУ
• Рекомендации по ремонту: Получите письменное заключение с перечнем необходимых работ, деталей для замены и оценкой сложности вмешательства

При подтверждении необходимости снятия КПП уточните требования к сопутствующим работам: обязательность замены сальников, сцепления, проверки маховика. Согласуйте применение оригинальных или аналоговых запчастей с учётом гарантийных обязательств сервиса.

Отказ от консультации при критичных симптомах повышает риски:

• Разрушение синхронизаторов из-за несвоевременного ремонта вилки переключения
• Залипание шестерён вследствие низкого уровня масла или применения несоответствующей смазки
• Полный отказ трансмиссии при игнорировании дефектов подшипников первичного вала

Список источников

При подготовке материалов по теме КПП ВАЗ-2114 использовались специализированные технические документы и практические руководства. Основное внимание уделялось официальным источникам и проверенным методикам ремонта.

Ниже представлен перечень ключевых материалов, содержащих детальную информацию об устройстве, обслуживании и восстановлении коробки передач. Все источники доступны в печатном или цифровом формате.

Техническая документация и руководства

• Официальное руководство по ремонту ВАЗ-2114 (издательство "Третий Рим")
• Каталог деталей и сборочных единиц ВАЗ-2114 (АвтоВАЗ)
• Рабочая тетрадь механика: Трансмиссии автомобилей LADA
• Сборник Типовые неисправности КПП ВАЗ-2108-2115 (НИИ Автопрома)

Специализированные издания

• Журнал "За рулём": Цикл статей по модернизации механических КПП
• Практическое пособие Диагностика и ремонт трансмиссии (авт. Петров П.С.)
• Технический бюллетень СТО "Гранд-Моторс": Особенности регулировки троса сцепления

Видео: Ремонт КПП Ваз 2112


• Petro-Canada Supreme Synthetic 5W-30 - идеальный вариант для защиты вашего двигателя

• Hummer H3 - Узнаваемая икона внедорожного мира

• Муравей - Легендарный мотороллер СССР
