Как работает система автоматической парковки

Статья обновлена: 18.08.2025

Автоматическая парковка автомобиля перешла из разряда футуристических концепций в серийную реальность современных транспортных средств. Данная технология кардинально меняет процесс маневрирования на ограниченном пространстве.

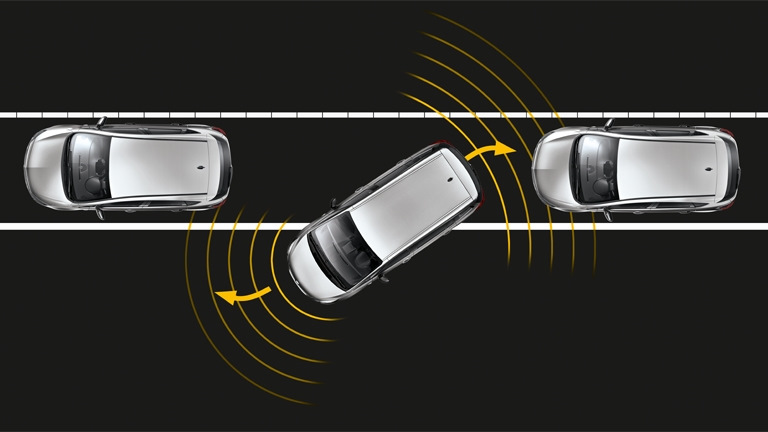

Ультразвуковые датчики сканируют окружающую среду с частотой до 20 раз в секунду, создавая виртуальную карту препятствий. Электронный блок управления анализирует данные сенсоров, рассчитывая траекторию движения и оптимальную последовательность рулевых маневров.

Водитель активирует систему, после чего автоматика берет на полный контроль рулевое управление, согласуя его действия с показаниями датчиков скорости и угла поворота колес. Электромеханический усилитель руля становится исполнительным элементом системы, поворачивая колеса по командам процессора.

Ключевые компоненты: датчики расстояния и бортовой компьютер

Датчики расстояния, преимущественно ультразвуковые или радарные, непрерывно сканируют пространство вокруг автомобиля. Они фиксируют дистанцию до препятствий, бордюров, других транспортных средств и границ парковочного места с точностью до сантиметров. Эти сенсоры расположены по периметру кузова – в бамперах и боковых панелях – обеспечивая круговой охват.

Полученные с датчиков измерения в реальном времени передаются в бортовой компьютер, который выступает "мозгом" системы. Здесь сырые данные преобразуются в цифровую модель окружающего пространства. Алгоритмы анализируют габариты автомобиля, динамику движения, углы поворота колес и параметры свободной зоны, определяя траекторию маневра.

Принцип взаимодействия компонентов

Сенсорный мониторинг: 12-16 датчиков генерируют свыше 100 замеров/секунду, отслеживая динамичные объекты (пешеходы, движущиеся авто).
Обработка данных: Компьютер фильтрует ложные срабатывания (лужи, листва) через нейросетевые модели, сопоставляя информацию с камер и парктроников.
Принятие решений: Система рассчитывает оптимальный путь парковки, разделяя процесс на этапы (заезд, выравнивание, коррекция).

Компонент	Функции	Технологии
Датчики расстояния	Обнаружение статичных/движущихся объектов, замер промежутков между машинами, контроль "мертвых зон"	Ультразвук (40-50 кГц), миллиметровые радары (77 ГГц)
Бортовой компьютер	Построение 3D-карты пространства, управление рулевым механизмом и ЭУР, аварийное торможение	Мультиядерные процессоры, SLAM-алгоритмы (одновременная локализация и картографирование)

Синхронизация компонентов происходит через CAN-шину: компьютер корректирует действия рулевой системы и ЭБУ двигателя на основе актуальных сенсорных показаний. При отклонении от расчетной траектории (например, из-за неровного покрытия) алгоритм мгновенно пересчитывает углы поворота колес, минимизируя количество переключений между передней и задней передачей.

Поиск места: как система сканирует доступное пространство

Система использует комбинацию датчиков для непрерывного анализа окружающего пространства во время движения автомобиля на низкой скорости. Ультразвуковые сенсоры, радары и камеры сканируют зону по периметру транспортного средства, фиксируя статические и динамические объекты.

Полученные данные обрабатываются бортовым компьютером в реальном времени для построения детализированной карты окружения. Алгоритмы идентифицируют потенциальные парковочные места путем сопоставления расстояний между объектами, распознавания разметки и оценки габаритов свободных зон относительно размеров автомобиля.

Ключевые этапы сканирования

Процесс включает три основных шага:

Обнаружение кандидатов: Фиксация промежутков между припаркованными ТС, колоннами или ограждениями с запасом по длине/ширине (минимум +0.8 м к габаритам авто).
Верификация пространства: Проверка на отсутствие:
- Скрытых препятствий (бордюры, парковочные столбики)
- Динамических объектов (пешеходы, движущиеся авто)
- Нарушений ПДД (остановка на переходе, автобусной остановке)
Оценка доступности: Расчет оптимальной траектории заезда с учетом радиуса поворота колес и эргономичности маневра.

Технологические ограничения: Эффективность снижается при плохой видимости (дождь, снег), нестандартной разметке или отсутствии четких ориентиров. Современные системы компенсируют это дублированием сенсоров и применением ИИ для прогнозирования формы пространства.

Тип датчика	Зона охвата	Основная функция
Ультразвуковой	0.2 - 4.5 м	Замер дистанции до объектов
Камера 360°	Панорама 360°	Распознавание разметки и форм
Короткоимпульсный радар	0.1 - 30 м	Детектирование в плохих погодных условиях

Измерение параметров парковочного места: длина и ширина

Автоматизированные системы определяют габариты потенциального парковочного места с помощью комплекса датчиков, преимущественно ультразвуковых радаров или камер, установленных по периметру транспортного средства. Эти сенсоры непрерывно сканируют окружающее пространство во время медленного движения автомобиля вдоль ряда припаркованных машин, фиксируя расстояние до ближайших объектов.

Полученные данные обрабатываются центральным блоком управления, который строит виртуальную карту окружающей обстановки. Алгоритмы анализируют расстояния между статичными препятствиями (другими автомобилями, бордюрами, стенами), свободные зоны между ними идентифицируются как кандидаты на парковочные места. Ключевыми измеряемыми параметрами являются продольная протяженность (длина) и поперечное расстояние (ширина) каждой такой зоны.

Методы и критерии оценки габаритов

Для точного замера длины места система сравнивает дистанцию от переднего бампера до первого препятствия и от заднего бампера до второго препятствия при движении параллельно парковочному ряду. Минимально допустимая длина рассчитывается как длина самого автомобиля плюс технологический запас (обычно 0.8–1.2 метра) для безопасного маневра.

Измерение ширины осуществляется при поперечном смещении датчиков относительно препятствий. Система вычисляет расстояние между фланговыми объектами (например, двумя припаркованными автомобилями). Критическое требование – ширина должна превышать габаритную ширину транспортного средства минимум на 0.4–0.7 метра с учетом боковых интервалов.

Основные этапы валидации места:

Фиксация свободного промежутка между статичными объектами.
Точный замер продольных и поперечных размеров зоны.
Сравнение полученных значений с параметрами автомобиля и динамическими требованиями маневра.
Окончательное подтверждение пригодности места перед началом парковки.

Параметр	Метод измерения	Необходимый запас
Длина места	Разница позиций переднего и заднего препятствий по траектории движения	≥ Длина авто + 1.0 м
Ширина места	Дистанция между боковыми объектами, перпендикулярная направлению движения	≥ Ширина авто + 0.6 м

При несоответствии измеренных параметров установленным пороговым значениям система игнорирует данное место и продолжает поиск. Точность замеров критична для предотвращения столкновений и гарантирует корректное планирование траектории автоматического парковочного маневра.

Расчет оптимальной траектории движения автомобиля

Система анализирует геометрию парковочного места, габариты автомобиля и текущее положение, используя данные с ультразвуковых датчиков, камер и лидаров. На основе этих параметров формируется математическая модель, включающая ограничения по минимальному радиусу поворота, кинематике рулевого управления и допустимым углам колес.

Алгоритм определяет множество потенциальных траекторий движения из текущей точки в целевую зону парковки. Каждая траектория оценивается по критериям безопасности (расстояние до статических и динамических препятствий), плавности (минимальные рывки и угловые ускорения) и эффективности (длина пути и время маневра).

Ключевые методы расчета

Аналитические подходы применяют геометрические модели для простых сценариев (параллельная/перпендикулярная парковка):

Использование клотоидных спираль для плавного соединения прямых и дуговых участков
Построение Reeds-Shepp-кривых с комбинацией дуг окружностей и прямых линий

Численные оптимизационные методы решают задачи для сложных конфигураций:

Дискретизация пространства состояний (координаты X,Y, угол ориентации θ)
Применение алгоритмов поиска пути (A*, RRT*) в графе возможных состояний
Минимизация целевой функции: J = k₁·L + k₂·T + k₃·∫(d²φ/dt²)dt

Метод	Преимущества	Ограничения
Геометрические кривые	Низкие вычислительные затраты	Только простые парковочные сценарии
Сплайны (Безье, B-сплайны)	Гладкость траектории C²-класса	Сложность учета динамических ограничений
Модель предсказывающего управления (MPC)	Учет динамики автомобиля в реальном времени	Требует мощных процессоров

Конечная траектория аппроксимируется полиномами 5-го порядка для управления углом поворота колес, обеспечивая непрерывность ускорения. Система постоянно корректирует путь при обнаружении новых препятствий через сенсорный fusion, пересчитывая траекторию с частотой 10-100 Гц.

Автономное руление: управление углом поворота колес

Автономное руление реализуется через электронный блок управления (ЭБУ), который получает данные о целевой траектории от системы планирования пути. На основе этих расчетов ЭБУ определяет необходимый угол поворота управляемых колес в каждый момент времени, обеспечивая точное следование заданной траектории парковки.

Исполнительный механизм (обычно электродвигатель электроусилителя руля) физически поворачивает колеса согласно командам ЭБУ. Система использует датчики угла поворота рулевого вала для контроля текущего положения колес и оперативной корректировки, компенсируя внешние воздействия и погрешности.

Ключевые принципы управления

Пропорционально-интегрально-дифференциальный (ПИД) регулятор:
- Рассчитывает управляющий сигнал на основе отклонения от траектории
- Учитывает текущую ошибку, её интеграл (накопление) и производную (скорость изменения)
Ограничение скорости поворота:
- Предотвращает резкие изменения угла для плавности движения
- Исключает механические перегрузки рулевой рейки
Адаптация к скорости:
- Уменьшает угол поворота при увеличении скорости движения
- Обеспечивает стабильность на разных этапах парковки

Точность позиционирования достигается за счет обратной связи от датчиков положения колес и инерциальных измерительных модулей (IMU). При обнаружении отклонений ЭБУ мгновенно корректирует угол, используя предварительно рассчитанные резервные траектории.

Параметр	Влияние на управление	Допустимый диапазон
Макс. угол поворота	Определяет минимальный радиус разворота	±40°-50° для легковых авто
Скорость вращения двигателя	Влияет на время отклика системы	90-120° в секунду
Погрешность позиционирования	Требует запаса по траектории	≤ 5 см

Контроль скорости: работа с акселератором и тормозом

Система непрерывно анализирует данные ультразвуковых/радарных датчиков, камер и карты парковки, определяя дистанцию до препятствий, границ места и текущую позицию автомобиля. На основе этих параметров алгоритмы рассчитывают требуемую скорость движения на каждом этапе маневра, обеспечивая плавность и безопасность.

Электронный блок управления (ЭБУ) преобразует целевые значения скорости в команды для исполнительных механизмов: модуль управления дроссельной заслонкой регулирует подачу топлива для разгона, а гидравлический блок АБС воздействует на тормозные контуры для замедления. Приоритет отдается точному позиционированию, поэтому система чаще использует кратковременные тормозные импульсы, чем постоянное ускорение.

Ключевые особенности управления

Адаптивное торможение: Сила замедления автоматически корректируется в зависимости от оставшегося расстояния до конечной точки и препятствий
Микрокоррекции акселератора: Дроссель открывается минимально для движения на ультрамалых скоростях (2-5 км/ч)
Приоритет безопасности: При обнаружении динамических объектов (пешеходы, машины) происходит мгновенное прекращение ускорения и активация тормозов

Этап парковки	Работа акселератора	Работа тормоза
Поиск места	Поддержание постоянной крейсерской скорости	Кратковременные импульсы для коррекции траектории
Заход на позицию	Кратковременные включения на низких оборотах	Основной инструмент контроля, работает 80% времени
Финализация	Полное отключение	Прогрессивное замедление до полной остановки

Коррекция траектории в реальном времени по данным датчиков

Система непрерывно сопоставляет фактическое положение автомобиля с расчетной траекторией, используя поток данных от ультразвуковых/радарных датчиков, камер и (в премиальных системах) лидаров. Алгоритмы SLAM (одновременная локализация и построение карты) обрабатывают эти данные, создавая динамическую цифровую модель окружающего пространства с точной привязкой координат транспортного средства.

При обнаружении отклонения (например, из-за неровности покрытия или неучтенного препятствия) блок управления вычисляет корректирующие векторы движения. Поправки применяются к рулевому управлению через электроусилитель руля (ЭУР) и к системе торможения (через модули ABS/ESP), обеспечивая плавное возвращение на заданный путь без резких маневров. Приоритет отдается минимальным вмешательствам для сохранения комфорта.

Ключевые аспекты реализации

Частота обновления: Датчики и контроллеры работают с частотой 20-100 Гц для мгновенного реагирования.
Дублирование данных: Информация с разных типов сенсоров (например, камеры + радары) взаимно проверяется для исключения ошибок.
Прогнозирование: Учет инерции автомобиля и динамики поворота колес при расчете корректирующих импульсов.

Тип отклонения	Метод коррекции	Исполнительные механизмы
Боковое смещение	Плавный доворот руля	Электроусилитель руля (ЭУР)
Избыточная/недостаточная поворачиваемость	Притормаживание отдельных колес	Модули ABS/ESP
Непредвиденное препятствие	Экстренная остановка	Тормозная система + ЭУР

Важно: При критическом несоответствии траектории или появлении динамических объектов (пешеход, другой автомобиль) система инициирует аварийную остановку, предупреждая водителя звуковыми сигналами.

Финал маневра: остановка автомобиля и выключение системы

После достижения заданного парковочного положения система выполняет плавную и точную остановку транспортного средства. Электронный блок управления (ЭБУ) подает команды на исполнительные механизмы тормозной системы, обеспечивая полную неподвижность автомобиля без резких толчков. Одновременно активируется электромеханический стояночный тормоз (EPB) для надежной фиксации.

Сенсоры (ультразвуковые, камеры, лидары) проводят финальную проверку дистанции до соседних объектов и соответствия заданным параметрам позиционирования. Система анализирует отклонение фактического положения от расчетного, и если оно не превышает допустимого порога (обычно 5-10 см), маневр признается успешно завершенным.

Процедура деактивации

Водитель получает визуальное и звуковое уведомление ("Парковка завершена") на дисплее мультимедийной системы. Для окончательного выключения автоматического режима требуется:

Перевести селектор КПП в положение "P" (Паркинг)
Нажать физическую кнопку "Auto Park Off" на панели управления
Убедиться в появлении подтверждающего сообщения "Система деактивирована"

На этом этапе происходит:

Отключение управления рулевым механизмом
Прекращение контроля за педалями акселератора и тормоза
Перевод сенсоров в пассивный режим ожидания

Этап финализации	Действие системы	Обратная связь
Фиксация позиции	Активация EPB, отпускание тормозов	Символ "P" на приборной панели
Валидация парковки	Сканирование периметра	Зеленый индикатор позиции на дисплее
Передача контроля	Отключение исполнительных механизмов	Звуковой сигнал, гашение иконки "Auto Park"

Важно: При обнаружении критического отклонения от траектории (например, близость препятствия < 20 см) система блокирует самостоятельное выключение и требует ручного вмешательства водителя для коррекции позиции.

Список источников

При подготовке материалов использовались научные публикации, техническая документация производителей систем автоматической парковки и отраслевые стандарты. Акцент сделан на актуальные исследования в области робототехники и алгоритмов управления транспортными средствами.

Основные источники включают патентные описания ключевых технологий, учебные пособия по автомобильным ассистентам и отчёты о внедрении промышленных решений. Все материалы прошли проверку на соответствие современным инженерным требованиям.

Гордеев С.А. "Автоматизированные транспортные комплексы". М.: Техносфера, 2022
ISO 16787:2016 "Интеллектуальные транспортные системы – Парковочные ассистенты (PSA)"
Патент RU 2685474 "Способ управления автоматической парковкой транспортного средства"
Калинин В.П. "Алгоритмы компьютерного зрения в автомобилестроении" // Вестник МГТУ, 2021 №3
Bosch Technical Manual "Automated Valet Parking System Architecture". Edition 2023
IEEE Transactions on Intelligent Vehicles, vol.8 "Sensor Fusion for Parking Slot Detection"
SAE J3016 Standard "Taxonomy and Definitions for Terms Related to Driving Automation Systems"
