Как работают рессоры в автомобиле и их роль

Статья обновлена: 18.08.2025

Рессоры – это упругие элементы подвески автомобиля, исторически одни из первых механизмов для гашения дорожных ударов и колебаний.

Их конструкция основана на слое стальных листов разной длины, соединённых в единый пакет, который изгибается под нагрузкой.

Главная задача рессор – обеспечить плавность хода, сохраняя надёжную связь колёс с кузовом и поддерживая стабильность управления.

Типы используемых рессор: листовые, пружинные, торсионные

Листовые рессоры состоят из нескольких стальных пластин разной длины, соединенных стяжными хомутами. Они работают на изгиб, обеспечивая высокую грузоподъемность и надежность. Такая конструкция эффективно распределяет нагрузку, но создает повышенную жесткость подвески.

Пружинные рессоры (витые пружины) изготавливаются из цельного стального прутка, скрученного в спираль. Они работают на сжатие и обеспечивают плавность хода за счет упругой деформации. Часто применяются в независимых подвесках легковых автомобилей благодаря компактности и хорошим демпфирующим свойствам.

Особенности конструкций

Торсионные рессоры представляют собой стальной вал, работающий на скручивание. Один конец жестко фиксируется на кузове, а другой соединяется с рычагом подвески. Главное преимущество – регулировка клиренса и высокая энергоемкость при малом занимаемом объеме.

Тип	Ключевые характеристики	Основное применение
Листовые	Простота, выносливость, высокая нагрузочная способность	Грузовые авто, прицепы, коммерческий транспорт
Пружинные	Мягкость хода, компактность, минимальное трение	Легковые автомобили (McPherson, многорычажка)
Торсионные	Регулируемость, малый вес, пространственная эффективность	Внедорожники, военная техника, стабилизаторы

Листовые рессоры требуют периодической смазки листов для снижения трения, тогда как пружинные и торсионные системы практически не нуждаются в обслуживании. Современные разработки включают композитные материалы для снижения массы и повышения долговечности.

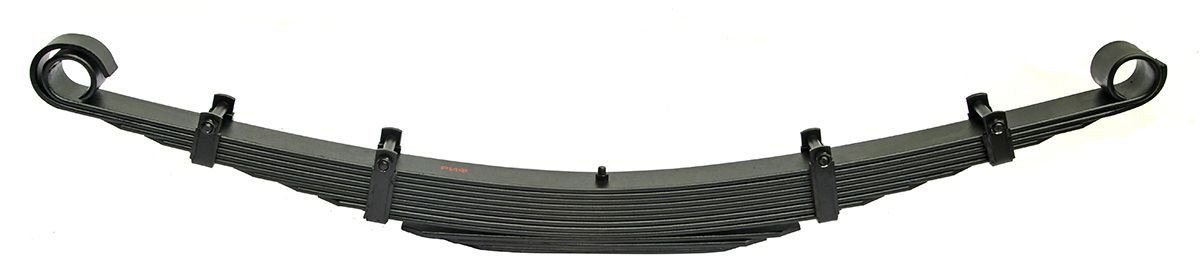

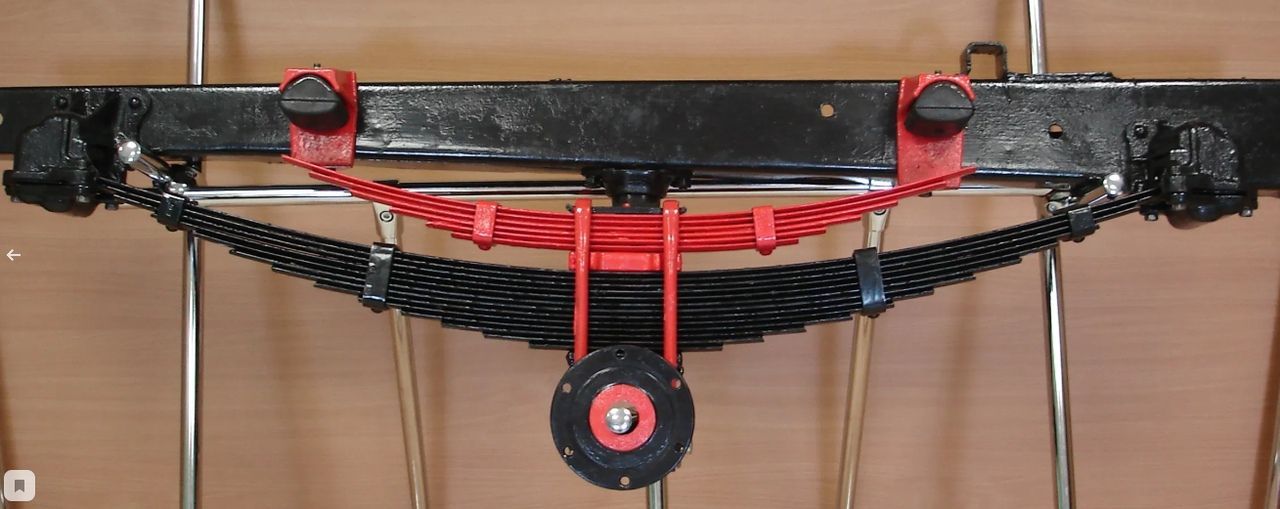

Устройство многолистовой рессоры: компоненты и сборка

Многолистовая рессора представляет собой пакет стальных пластин переменной длины, соединённых в единую упругую систему. Основная функция конструкции – гашение дорожных вибраций и обеспечение надёжного контакта колёс с поверхностью при изменении нагрузки.

Эффективность работы рессоры напрямую зависит от правильной геометрии листов и их взаимодействия. Трение между пластинами при деформации способствует демпфированию колебаний, но требует смазки для предотвращения скрипа и коррозии.

Ключевые компоненты

Коренной лист – самый длинный элемент с завёрнутыми концами (уши) для крепления к кузову через резиновые втулки.
Подкоренные листы – пластины уменьшающейся длины, формирующие полуэллиптический профиль.
Центрирующий болт – стягивает листы, обеспечивая их соосность и предотвращая смещение.
Стяжные хомуты – U-образные скобы, фиксирующие концы листов при максимальном изгибе.
Накладки (сухари) – антифрикционные прокладки из пластика или резины между листами для снижения трения.

Процесс сборки

Листы сортируются по длине и толщине согласно спецификации.
На внутренние поверхности наносят графитовую смазку или устанавливают сухари.
Компоненты последовательно укладываются в пресс-форму с выгнутой поверхностью.
Через монтажные отверстия продевается центрирующий болт, который затягивается с заданным усилием.
На концы пакета устанавливаются стяжные хомуты с фиксацией болтами или заклёпками.
Готовую рессору тестируют на соответствие характеристикам жёсткости.

Элемент	Материал	Толщина (тип.)
Коренной лист	Сталь 65Г	8-12 мм
Подкоренные листы	Сталь 50ХГА	6-10 мм
Центрирующий болт	Сталь 40Х	M12-M16

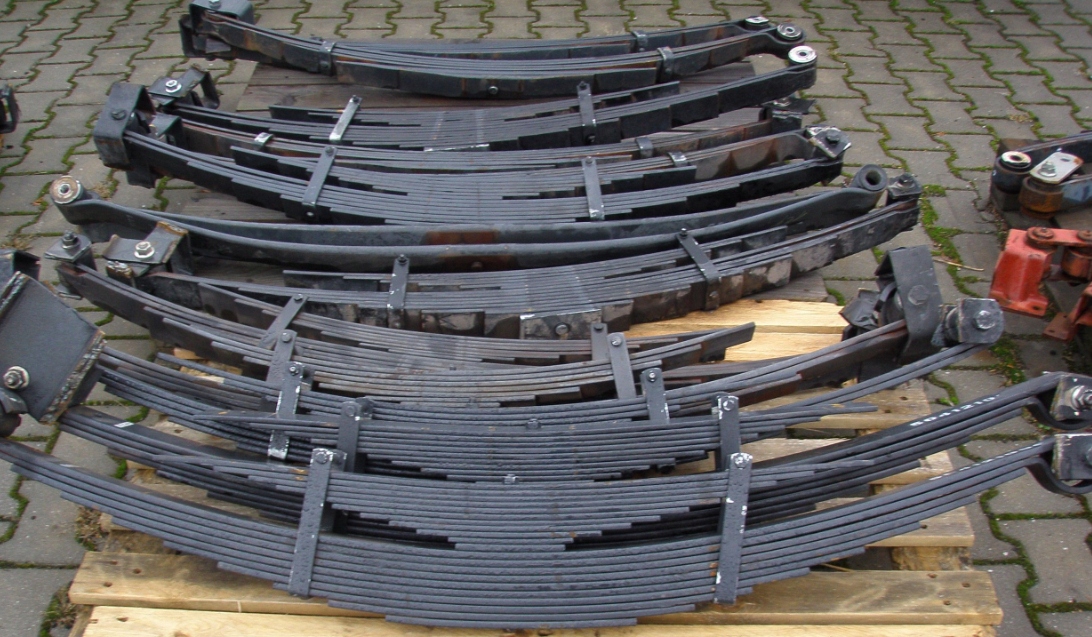

Принцип работы рессор при преодолении неровностей

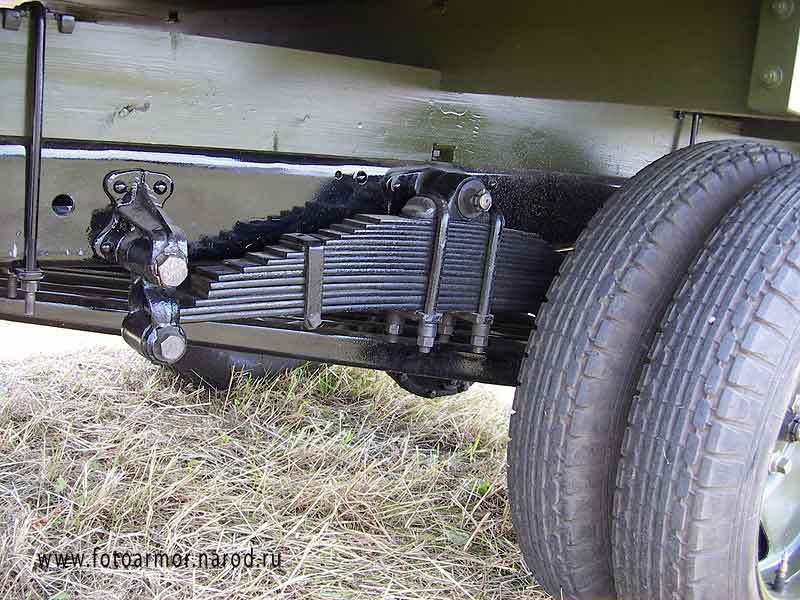

Рессора, представляющая собой набор стальных листов разной длины, соединённых стремянками, крепится к раме автомобиля через кронштейны. Её концы подвижно фиксируются серьгами или скользящими опорами, обеспечивая свободу деформации. При наезде на препятствие колесо поднимается, сжимая рессору, а её листы изгибаются относительно центральной части.

Энергия удара поглощается за счёт упругого сдвига и трения между листами. Верхний (коренной) лист испытывает максимальное напряжение, передавая нагрузку на нижележащие пластины. Трение между ними преобразует часть кинетической энергии в тепло, гася колебания. После проезда неровности пакет листов распрямляется, возвращая колесо в исходное положение.

Ключевые этапы работы

Сжатие: Колесо наезжает на бугор → ось моста приближается к кузову → листы рессоры изгибаются вверх.
Поглощение энергии: Деформация металла и трение между листами гасят ударную нагрузку.
Распрямление: После снятия нагрузки упругость стали возвращает листы в исходное состояние.
Стабилизация: Гашение остаточных колебаний за счёт внутреннего трения в пакете.

Фаза движения	Состояние рессоры	Физическое воздействие
Подъём колеса	Прогиб вверх	Аккумулирование энергии удара
Спуск колеса	Постепенное распрямление	Выделение тепла при трении листов
Стабилизация	Колебательное затухание	Демпфирование инерции пакета

Важно: Эффективность гашения напрямую зависит от состояния трущихся поверхностей листов – коррозия или отсутствие смазки снижают трение, ухудшая демпфирующие свойства. Перегрузка автомобиля вызывает «пробой» рессоры – предельный изгиб, при котором листы теряют упругость.

Признаки износа рессор: диагностика неисправностей

Рессоры подвергаются значительным нагрузкам и со временем теряют упругость. Первый тревожный сигнал – проседание кузова, особенно заметное при сравнении зазора между колесом и аркой на разных сторонах автомобиля или относительно заводских нормативов. Машина может "клевать носом" при торможении или "приседать" задней частью при разгоне, а также раскачиваться на неровностях дольше обычного.

Второй характерный признак – посторонние звуки. Изношенные рессоры часто издают скрип, стук или металлический лязг при проезде неровностей, особенно на малой скорости. Это связано с разрушением листов, ослаблением стяжных хомутов или износом втулок пальцев. Повышенная вибрация, передающаяся на кузов, также указывает на проблемы с демпфирующими свойствами рессорной подвески.

Ключевые индикаторы для проверки

Визуальный осмотр:
- Коррозия и трещины, особенно в зоне заклепок и центровочного отверстия.
- Деформация (искривление) листов или всего пакета.
- Смещение или разрушение резиновых проставок между листами.
- Ослабление или поломка стяжных хомутов.
- Износ втулок пальцев крепления рессоры к раме и мосту.
Тесты в движении:
1. Резкое торможение: сильный клевок передка.
2. Интенсивный разгон: выраженное приседание задней оси.
3. Проезд "волны": затяжные вертикальные колебания кузова.
4. Повороты: чрезмерные крены.

Симптом	Возможная причина в рессоре	Дополнительная проверка
Стук/скрип сзади на кочках	Износ втулок пальцев, поломка листа, ослабление хомута	Осмотр пальцев, хомутов, состояния листов
Автомобиль "повело" в сторону	Проседание одной из рессор, поломка центрального листа	Замер высоты углов кузова над дорогой
Быстрый износ покрышек	Нарушение углов установки колес из-за деформации рессоры	Контроль развала-схождения

Важно: Износ рессор снижает устойчивость и управляемость, повышает нагрузку на другие узлы подвески (амортизаторы, сайлентблоки) и ускоряет износ шин. При обнаружении признаков неисправности необходима детальная диагностика и замена поврежденных элементов.

Правила обслуживания и ремонта рессорных систем

Регулярное техническое обслуживание рессорной системы критически важно для обеспечения безопасности движения, сохранения управляемости автомобиля и предотвращения преждевременного износа других компонентов подвески, шин и трансмиссии. Пренебрежение обслуживанием приводит к ухудшению характеристик плавности хода, кренов кузова и, в конечном итоге, к выходу рессор из строя.

Основные проблемы рессорных систем включают усталостные трещины в листах, коррозию металла, износ и разрушение резиновых втулок пальцев и стремянок, ослабление заклепок крепления, проседание (потерю упругости), а также поломку листов, особенно коренного. Своевременное выявление этих дефектов позволяет избежать дорогостоящего ремонта и аварийных ситуаций.

Диагностика состояния рессор

Визуальный осмотр является основным методом диагностики. Его следует проводить не реже чем каждые 10-15 тысяч километров пробега или перед длительными поездками, а также после преодоления сложных дорожных условий или ударов по подвеске. Обращайте внимание на следующие признаки:

Наличие трещин, особенно в зоне отверстий под заклепки или болты и на концах листов.
Признаки сильной коррозии, глубокого ржавления, расслоения листов.
Износ, растрескивание, разрывы или выдавливание резиновых втулок в ушках рессор и стремянках.
Ослабление, срез или отсутствие заклепок крепления коренного листа к балке моста/лонжерону.
Нарушение геометрии листов (изгиб, "пропеллер").
Неравномерный просед кузова по углам.
Появление посторонних скрипов и стуков при движении по неровностям.

Дефект	Возможные последствия
Трещина в коренном листе	Полное разрушение рессоры, потеря управляемости, повреждение колеса, кузова, топливных магистралей
Сильная коррозия	Снижение прочности, ускоренное усталостное разрушение, уменьшение толщины листа, проседание
Износ втулок пальцев	Стуки, ухудшение управляемости, ускоренный износ отверстий в ушках рессор
Износ/разрушение втулок стремянок	Стуки, смещение рессоры, повышенный износ листов, риск срыва стремянки
Ослабление заклепок	Смещение рессоры относительно моста/кузова, риск отрыва крепления

Этапы обслуживания и ремонта

Подготовка: Зафиксируйте автомобиль на ровной площадке противооткатными башмаками, поднимите и установите на надежные опоры (не полагайтесь только на домкрат!). Снимите колесо с обслуживаемой стороны.
Демонтаж: Ослабьте гайки стремянок. Снимите стремянки. Отсоедините рессору от кронштейна (уха) на лонжероне/раме и от крепления на балке моста (может потребоваться поддержка моста домкратом).
Разборка рессоры: Ослабьте центральный болт (если есть). Аккуратно разберите пакет листов. Внимание! Листы находятся под напряжением.
Чистка и осмотр: Тщательно очистите все листы от грязи, старой смазки и ржавчины. Проведите детальный визуальный осмотр каждого листа на предмет трещин, коррозии, износа в местах контакта. Осмотрите втулки, пальцы, стремянки, заклепки.
Замена компонентов: Замените все листы с трещинами, сильной коррозией или необратимой деформацией. Настоятельно рекомендуется заменять рессоры парно на оси. Замените все изношенные или поврежденные резиновые втулки в ушках и стремянках. Замените изношенные пальцы и деформированные стремянки. Восстановите крепления (при необходимости замените заклепки на болты класса прочности не ниже 10.9 или поставьте новые заклепки).
Сборка рессоры: Нанесите тонкий слой специальной графитовой или дисульфидмолибденовой смазки (не обычной литола/солидола!) на рабочие поверхности листов (где они соприкасаются друг с другом). Соберите пакет листов, совместив отверстия. Затяните центральный болт с моментом, указанным производителем.
Установка рессоры: Установите рессору на место, закрепив ее в ушках кронштейна на раме/лонжероне и на балке моста. Установите стремянки, наденьте и предварительно затяните гайки.
Окончательная затяжка: Опустите автомобиль на колеса так, чтобы он стоял на земле под своей полной массой (без пассажиров и груза). Только в этом положении окончательно затяните гайки стремянок и пальцев крепления с строго регламентированным моментом затяжки.

Ключевые моменты безопасности:

Замена и ремонт рессор требуют специальных навыков и инструментов. При отсутствии опыта доверьте работу профессионалам.
Никогда не разбирайте рессорный пакет без стяжек! Разлет листов под напряжением крайне опасен.
Строго соблюдайте моменты затяжки всех резьбовых соединений.
Используйте только рекомендованные смазки для межлистового трения.
Заменяйте рессоры и ответственные крепежные элементы (пальцы, стремянки, центральные болты) только на детали, соответствующие спецификациям производителя автомобиля.

Сравнение рессор с альтернативными типами подвесок

Рессорная подвеска, основанная на пакете стальных листов, обеспечивает исключительную прочность и высокую грузоподъемность, что делает её незаменимой для тяжелых грузовиков, прицепов и спецтехники. Однако её конструкция с трением между листами создает повышенную жесткость и ограничивает плавность хода, особенно на неровностях при малой загрузке.

В отличие от рессор, современные альтернативы используют иные принципы работы: витые пружины сжимаются линейно, торсионы скручиваются, а пневмобаллоны регулируют жесткость давлением воздуха. Эти системы обеспечивают лучшую адаптацию к дорожным условиям и нагрузке, но отличаются по стоимости, сложности и сфере применения.

Ключевые отличия по характеристикам

Характеристика	Рессоры	Витая пружина	Торсион	Пневмоподвеска
Принцип работы	Изгиб листов с трением	Линейное сжатие	Кручение стержня	Сжатие воздуха в баллоне
Грузоподъемность	Очень высокая	Средняя	Высокая	Регулируемая
Комфорт	Низкий (жесткость, вибрации)	Высокий	Средний	Очень высокий (адаптивный)
Стоимость и обслуживание	Низкая стоимость, простота ремонта	Умеренная, замена пружин/амортизаторов	Средняя, сложная регулировка	Очень высокая, уязвимость компонентов
Надежность	Высочайшая (простота конструкции)	Высокая	Высокая	Средняя (риск утечек, поломок компрессора)
Типичное применение	Грузовики, коммерческий транспорт	Легковые авто (передняя/задняя ось)	Внедорожники, военная техника	Премиум-авто, автобусы, тюнинг

Главные недостатки рессор проявляются в комфорте и управляемости: трение между листами снижает реакцию на мелкие неровности, а прогрессирующая жесткость ограничивает сцепление колес с дорогой. В спортивных и легковых авто это критично, поэтому там доминируют пружины или комбинированные решения.

Преимущество рессор раскрывается в экстремальных условиях: они устойчивы к перегрузкам, грязи и коррозии, а ремонт сводится к замене втулок или листов. Для задач, где важна выносливость, а не комфорт, альтернативы остаются менее практичными.

Список источников

При подготовке материала о рессорах в автомобилях использовались специализированные технические издания и ресурсы, посвященные устройству транспортных средств. Основной акцент сделан на литературу, раскрывающую принципы работы подвески и историю развития пружинных элементов.

Ниже представлены ключевые источники, содержащие детальные описания конструкции, функций и эволюции рессор. В них систематизированы инженерные данные и практические аспекты применения этих компонентов в современных и классических автомобилях.

Учебник "Автомобильные ходовые части" (А.И. Гришкевич)
Энциклопедия "Устройство автомобиля" под редакцией В.К. Вахламова
Технический справочник "Подвеска легковых автомобилей" (Ю.А. Долматовский)
Научные публикации журнала "Автомобильная промышленность"
Производственные каталоги ведущих изготовителей автокомпонентов (SAE International)
Методические материалы курсов "Теория автомобиля" технических вузов
Патентная документация на конструкции рессорных систем
