Как самому настроить фары

Статья обновлена: 18.08.2025

Правильная настройка света фар критически важна для безопасности движения в тёмное время суток.

Некорректно отрегулированные фары ослепляют встречных водителей и ухудшают видимость дороги.

Самостоятельная регулировка позволяет сэкономить время и деньги без обращения в автосервис.

Для работы потребуется ровная площадка, стена или щит, а также простые инструменты из набора автомобилиста.

Чёткое соблюдение последовательности действий гарантирует точный результат регулировки.

Проверка давления в шинах

Неправильное давление в шинах напрямую влияет на угол наклона автомобиля, а следовательно – и на высоту светового пучка фар. Спущенные или перекачанные колеса изменяют клиренс, смещая центр тяжести и нарушая заводские настройки освещения. Перед регулировкой фар критически важно выровнять давление во всех шинах до значения, рекомендованного производителем.

Рекомендованное давление указано на табличке в проеме водительской двери, стойке кузова или в руководстве по эксплуатации. Измеряйте давление только на холодных шинах (после стоянки не менее 3 часов или пробега менее 2 км). Используйте точный манометр, проверяя каждое колесо, включая запаску.

Последствия неправильного давления при регулировке фар

Невыполнение этого этапа приведет к:

Неточной регулировке: Настройки будут сбиты сразу после изменения нагрузки или подкачки шин.
Ослеплению встречных водителей: Заниженное давление в задних шинах приподнимает перед авто, направляя свет фар вверх.
Ухудшению видимости: Завышенное давление спереди опускает "нос", сокращая дальность освещения дороги.

Порядок действий

Найдите рекомендованное значение (например, 2.2 атм для передних и 2.4 атм для задних шин).
Подготовьте автомобиль: Установите на ровную площадку с холодными шинами.
Измерьте давление во всех колесах манометром, включая запаску.
Отрегулируйте давление: Спустите излишки воздуха или подкачайте колеса до нормы.
Проверьте запасное колесо (обычно требует более высокого давления, например 4.2 атм).

Состояние шин	Влияние на свет фар	Риск
Давление ниже нормы	Лучи направлены вверх	Ослепление встречного транспорта
Давление выше нормы	Лучи направлены вниз	Сокращение зоны видимости
Разное давление на осях	Асимметрия светотеневой границы	Искажение зоны освещения справа/слева

Только после приведения давления в шины к норме можно приступать к настройке световых приборов. Повторяйте проверку давления регулярно – раз в 2 недели и перед длительными поездками.

Распределение груза в салоне и багажнике

Правильное расположение багажа и пассажиров напрямую влияет на угол наклона автомобиля. Если задняя часть перегружена, кузов «приседает», фары начинают светить вверх, ослепляя встречных водителей. Недостаточная загрузка передней оси аналогично искажает световой пучок, ухудшая видимость.

Перед регулировкой фар критически важно привести распределение веса к условиям, максимально приближенным к обычной эксплуатации. Водитель должен находиться на своём месте, а топливный бак – заполнен минимум наполовину. Пренебрежение этим требованием сделает настройку бесполезной при последующей загрузке машины.

Ключевые правила загрузки

Основной вес размещайте в багажнике: Тяжёлые предметы (запаска, инструменты) располагайте у спинки задних сидений, ближе к оси автомобиля. Это снижает «клевок» кузова.
Равномерное распределение: Избегайте смещения груза в одну сторону (влево/вправо), чтобы не нарушить горизонтальную наводку фар.
Контроль за салоном: Пассажиры на задних сиденьях – дополнительная нагрузка на заднюю ось. При их наличии во время поездки учтите этот фактор при регулировке.
Багажник на крыше: Пустой верхний багажник минимально влияет на угол фар, но его заполнение существенно нагружает крышу, «задирая» световой пучок вверх.

Тип загрузки	Влияние на кузов	Эффект для света фар
Перегруз багажника	"Приседание" задней части	Слепящий встречных водителей верхний свет
Перегруз салона (перед)	Опускание передка	Укорочение дальности луча
Боковой перевес	Крен в сторону	Асимметрия светотеневой границы

Регулируйте фары только после имитации вашей типичной загрузки. Если автомобиль часто используется с полным багажником или пассажирами, разместите в нём эквивалентный груз (например, мешки с песком) перед настройкой. Это обеспечит корректную работу света в реальных условиях.

Поиск ровной горизонтальной площадки

Идеальная поверхность для регулировки – асфальтированный участок без уклонов и бугров длиной минимум 10 метров. Убедитесь в отсутствии продольного (вдоль движения) и поперечного (вбок) наклона, используя строительный уровень длиной 1-2 метра. Приложите его к покрытию в нескольких направлениях: воздушный пузырёк должен стабильно находиться в центральной отметке.

Запрещено использовать площадки с видимым износом, ямами или гравийным покрытием – неровности исказят световой пучок. Гаражные смотровые ямы или подъёмы категорически не подходят. Если идеального места нет, допустимо выбрать участок с минимальным уклоном (до 1%), но тогда автомобиль всегда должен стоять строго перпендикулярно к стене-экрану.

Проверка поверхности

Перед установкой авто выполните контрольные замеры:

Продольный уклон: Положите уровень на землю параллельно будущему направлению машины. Отклонение более 5 мм на 2-х метрах длины неприемлемо.
Поперечный уклон: Приложите уровень перпендикулярно направлению движения. Даже небольшой крен вбок критичен – фары окажутся настроены с разносом по высоте.
Жёсткость грунта: Убедитесь, что колёса не проваливаются – подложите под них листы фанеры при работе на рыхлой почве.

Для точности результата критично соблюдение двух условий во время работ:

Автомобиль стоит на площадке с давлением в шинах, рекомендованным производителем.
В багажнике или на сиденьях находится груз, имитирующий вес водителя и одного пассажира (около 70-75 кг).

Допустимый уклон	Максимум 0,5° или 8,7 мм на 1 метр
Минимальная длина	10 метров (5 м до стены + 5 м для отката)
Критичные дефекты	Любые ямы/бугры высотой >3 см в зоне колёс

Важно! Неровная площадка – основная причина ошибок при «кустарной» регулировке. Если найти подходящее место не удаётся, лучше обратиться на СТО с калибровочным стендом.

Замер расстояния от земли до центра фары

Перед началом регулировки фар необходимо точно определить высоту их оптического центра относительно дорожного покрытия. Этот параметр критичен для правильного расчета угла наклона светового пучка и предотвращения ослепления встречных водителей.

Для замера подготовьте ровную горизонтальную площадку, рулетку и маркер. Автомобиль должен быть заправлен, с полной массой (водитель + топливо + стандартный груз в багажнике), давлением в шинах, соответствующим рекомендациям производителя.

Порядок выполнения замера

Выполните следующие действия для определения высоты центра фары:

Установите автомобиль на ровную поверхность перпендикулярно стене или экрану на расстоянии 1-3 метра.
Включите ближний свет фар и отметьте на стене горизонтальную линию по верхней границе светового пятна.
Заглушите двигатель и откройте капот. Найдите на рассеивателе фары метку оптического центра:
- Символ точки, крестика или круга на стекле
- Штампованный значок на корпусе фары
- Техническую наклейку в моторном отсеке с данными регулировки
Измерьте рулеткой расстояние от земли до визуально определенного центра фары через найденную метку. Замер выполняйте строго вертикально!

Типовые значения высоты для легковых автомобилей:

Тип авто	Диапазон высоты (мм)
Седаны	650-750
Кроссоверы	700-850
Внедорожники	800-1000

Зафиксируйте полученное значение для обеих фар отдельно. Расхождение между левой и правой стороной не должно превышать 5-10 мм – при большем отклонении проверьте давление в шинах, состояние подвески и правильность установки фар в кузове.

Подготовка стены или вертикального экрана

Найдите ровную горизонтальную площадку перед вертикальной поверхностью (стена, гаражные ворота, экран). Длина площадки должна соответствовать расстоянию, указанному в руководстве по эксплуатации автомобиля для настройки фар (обычно 5-10 метров). Убедитесь, что покрытие не имеет уклонов, бугров или ям, которые могут исказить регулировку.

Очистите поверхность стены от посторонних предметов и грязи. При необходимости закрепите на стене лист ватмана, картона или специализированную разметочную пленку для четкой видимости линий. Освещение в зоне работ должно быть равномерным, без направленных бликов, мешающих определению световых границ.

Этапы разметки поверхности

Установите автомобиль перпендикулярно стене на расчетном расстоянии (L), зафиксируйте ручной тормоз.
Нанесите на стену центральную ось автомобиля (ЦО) строго по центру машины.

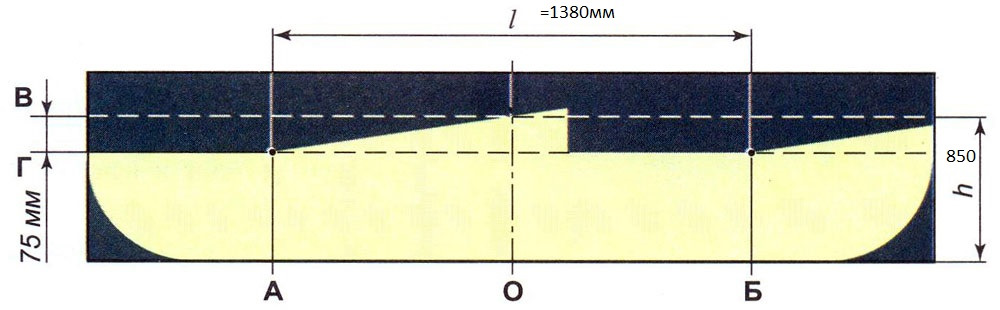

Отметьте точки проекции центров оптики фар (Т1 и Т2). Измерьте расстояние между центрами фар (D), перенесите половину (D/2) влево и вправо от ЦО.
Проведите горизонтальную линию (H) на высоте центров фар. Измерьте расстояние от земли до центра каждой фары (h), перенесите это значение на стену.
Проведите вторую горизонтальную линию (H1) ниже основной на 50-100 мм (величина зависит от требований производителя). Это будет контрольная граница светового пучка.

Обозначение	Описание	Способ определения
ЦО	Центральная ось автомобиля	Перпендикуляр от центра радиаторной решетки
H	Базовая горизонталь	Линия на уровне центров фар
H1	Регулировочная граница	Линия ниже базовой горизонтали (H)
Т1/Т2	Центры фар	Симметрично относительно ЦО на расстоянии D/2

Проверьте точность разметки, измерив расстояния от контрольных точек до земли с обеих сторон. При несовпадении более чем на 5 мм скорректируйте линии. Убедитесь, что шины накачаны согласно норме, а в салоне отсутствует посторонний груз – это влияет на угол наклона фар.

Перед началом регулировки протрите стекла фар, включите ближний свет и убедитесь в исправности всех ламп. Настройку выполняйте раздельно для каждой фары, закрывая соседнюю светозащитным экраном во избежание взаимного влияния световых потоков.

Разметка центральной оси автомобиля на стене

Установите автомобиль перпендикулярно стене на ровной площадке, соблюдая расстояние 5–7 метров до поверхности. Зафиксируйте ручной тормоз и убедитесь, что давление в шинах соответствует норме. Откройте капот и багажник для доступа к центральным точкам кузова.

Определите геометрический центр машины: совместите визуально или с помощью рулетки центральные метки на переднем и заднем бамперах. Если метки отсутствуют, найдите середину между креплениями фар спереди и фонарей сзади. Полученная линия является осью симметрии автомобиля.

Этапы нанесения разметки

Закрепите вертикальную нить с отвесом на стене в точке, соответствующей центру переднего бампера.
Перенесите отвес к заднему бамперу и проверьте совпадение с его центральной меткой. При несовпадении скорректируйте положение нити на стене.
Начертите на стене вертикальную линию по шнуру (используйте уровень или линейку).

Контрольные точки	Допустимое отклонение
Совпадение передней метки	± 0,5 см
Совпадение задней метки	± 1 см

Важно: избегайте использования декоративных элементов кузова (логотипов, номеров) в качестве ориентиров – они часто смещены относительно технического центра. Для точности измерьте расстояние от оси до колёсных дисков с обеих сторон – расхождения должны быть минимальными.

Нанесение меток центра фар на стене

Поставьте автомобиль на ровную площадку перпендикулярно стене на расстоянии 5 метров (или ином, рекомендованном производителем). Водительское кресло должно быть занято или загружено эквивалентным весом (около 70 кг), в багажнике разместите типовую нагрузку.

Включите ближний свет фар. На стене отметьте карандашом или малярным скотчем центральные точки световых пучков обеих фар (самые яркие участки пятна света). Эти отметки будут исходными для дальнейших замеров.

Определение контрольных точек

Основная горизонтальная линия: Измерьте высоту от земли до центра каждой фары на автомобиле. Перенесите эти значения на стену, проведя строго горизонтальную линию через отмеченные точки. Если площадка идеально ровная, высота точек должна совпадать.

Вертикальные оси фар: Определите центр автомобиля (обычно совпадает с логотипом на капоте или замком багажника). От него проведите вертикальную линию на стене. Измерьте расстояние от центра автомобиля до центра каждой фары и отложите эти величины влево и вправо от центральной вертикали на стене. Через полученные точки проведите вертикальные линии – это будут оси регулировки для левой и правой фары.

Элемент	Действие
Центр автомобиля	Отметить вертикаль на стене по логотипу/замку багажника
Оси фар	Отложить расстояние от центра авто до центра фары по горизонтали
Высота	Перенести реальную высоту центра фары на стену

Корректировка высоты: Для ближнего света точка пересечения горизонтальной линии и вертикальной оси фары не является итоговой меткой. Сместите эту точку вниз на значение, указанное в руководстве к автомобилю (обычно 1-2% от расстояния до стены). Например, при дистанции 5 метров: 5 м * 0.01 = 5 см вниз.

Итоговые метки: Нанесите четкие метки (крестики или точки) на стене в рассчитанных положениях для каждой фары:

Левая фара: Пересечение левой вертикальной оси и линии, расположенной на H - 5 см (где H – высота центра фары)
Правая фара: Пересечение правой вертикальной оси и линии H - 5 см

Разметка контрольной высоты для светового пучка

Определите точку центра фары на вертикальной поверхности (экране). Для этого замерьте расстояние от земли до центра светового модуля каждой фары и перенесите эти значения на стену, сделав горизонтальные отметки мелом. Центр левой и правой фары должен быть отмечен отдельно, так как высота может отличаться из-за неровностей авто или дороги.

От рассчитанной отметки центра фары отложите вниз расстояние, соответствующее требуемому углу наклона пучка света. Для большинства легковых авто этот параметр составляет 1,0–1,2% от дистанции до экрана (пример: при расстоянии 5 м опускание составит 5–6 см). Точное значение уточняйте в руководстве по эксплуатации ТС. Полученная нижняя отметка – контрольная высота верхней границы светового пучка.

Порядок нанесения разметки

Установите авто на ровную площадку перпендикулярно стене на дистанции 5–10 м.
Отметьте на стене:
- Вертикальную ось симметрии автомобиля (V₀)
- Оси центров левой (V_L) и правой (V_R) фар
Нанесите горизонтальную линию через центр каждой фары (H_L и H_R).
Отмерьте вниз от H_L и H_R расчетное значение опускания, проведите контрольную линию (K_L и K_R).

Элемент разметки	Обозначение	Назначение
Ось симметрии авто	V₀	База для симметричной регулировки
Ось левой фары	V_L	Центр регулировки левого пучка
Ось правой фары	V_R	Центр регулировки правого пучка
Контрольная линия левая	K_L	Верхняя граница левого светового пучка
Контрольная линия правая	K_R	Верхняя граница правого светового пучка

Важно: При включенном ближнем свете горизонтальная светотеневая граница должна точно совпадать с линиями K_L и K_R, а вертикальные подъемы пучка – с точками V_L и V_R. Недопустимо пересечение контрольных линий светом – это приведет к ослеплению водителей встречного транспорта.

Установка автомобиля на расстоянии 5 метров от стены

Поставьте машину на ровную горизонтальную поверхность перпендикулярно стене. Загрузите автомобиль до штатной снаряженной массы: водитель (75 кг) должен находиться на месте, в баке – минимум половина топлива, в багажнике – запаска и стандартный набор инструментов.

Измерьте дистанцию от центра фары (или от проекции её оптического элемента) до стены. Точное расстояние должно составлять 5 метров. Используйте рулетку для контроля, корректируя положение автомобиля при необходимости. Убедитесь, что давление в шинах соответствует норме.

Подготовительные действия

Обязательные условия перед началом регулировки:

Очистите фары от грязи и снега
Проверьте исправность ламп и целостность рассеивателей
Отрегулируйте давление в пневмоподвеске (при наличии)
Снимите декоративные накладки, закрывающие корректоры фар

Важные замеры для точности:

Расстояние между центрами фар	Зафиксируйте значение (например: 120 см)
Высота центров фар от земли	Измерьте у обеих фар (пример: 72 см)

Нанесите на стену разметку по полученным данным:

Отметьте вертикальную ось симметрии автомобиля
Проведите горизонтальную линию на 5 см ниже высоты центров фар
Нанесите вертикали, соответствующие центрам фар

Проверка уровня кузова относительно площадки

Перед регулировкой света фар критически важно убедиться в правильном положении кузова автомобиля. Машина должна стоять на ровной горизонтальной площадке без уклонов, ям или бугров. Используйте строительный уровень длиной не менее 1 метра, приложив его к площадке в продольном и поперечном направлениях – отклонения более 1° недопустимы. Убедитесь, что покрытие твердое (асфальт, бетон), а не грунт или трава, которые могут проседать под весом авто.

Загрузите автомобиль в соответствии с повседневной эксплуатацией: водитель на месте, полный бак топлива, стандартный комплект инструментов в багажнике. Если в мануале указаны дополнительные требования к нагрузке (например, вес пассажиров), выполните их. Проверьте давление во всех шинах – оно должно строго соответствовать норме производителя. Невыполнение этих условий приведет к погрешности регулировки фар.

Контроль положения кузова

Для объективной оценки выполните следующие действия:

Визуальный осмотр подвески – убедитесь в отсутствии явных перекосов, повреждений пружин или просевших сайлентблоков.
Замер клиренса – рулеткой измерьте расстояние от центра колесных арок до земли с обеих сторон. Разница более 10 мм указывает на проблему.
Контроль точек крепления – сравните высоту характерных технологических отверстий в лонжеронах или порогах относительно площадки.

Допустимые отклонения кузова
Параметр	Максимальное отклонение
Поперечный уклон	±0.5°
Продольный уклон	±0.5°
Разница клиренса слева/справа	≤ 10 мм
Разница клиренса спереди/сзади	≤ 15 мм

Важно! Если выявлены превышающие норму перекосы, регулировку фар проводить бессмысленно – сначала устраните неисправности подвески или кузова. При отсутствии диагностической ямы используйте подъемник с платформами параллельными земле, но учтите, что это менее точный метод.

Открытие капота для доступа к регулировочным винтам

Перед началом работ убедитесь, что автомобиль стоит на ровной горизонтальной поверхности с полной загрузкой (топливный бак заполнен более чем наполовину, в багажнике – стандартный комплект инструментов, давление в шинах соответствует норме). Заглушите двигатель и включите стояночный тормоз для предотвращения случайного перемещения транспортного средства.

Найдите рычаг открытия капота в салоне автомобиля – обычно он располагается под приборной панелью слева, возле водительской дверной стойки или в ножном пространстве. Потяните рычаг до характерного щелчка, после чего перейдите к передней части автомобиля для финального открытия.

Процедура открытия капота

Подойдите к переднему бамперу, нащупайте защитную защелку под приоткрывшейся щелью капота (центральная часть или смещенная вбок).
Поднимите фиксатор вверх, одновременно приподнимая капот свободной рукой.
Зафиксируйте капот в вертикальном положении с помощью штатной опорной штанги. Убедитесь в надежности фиксации!

Критически важно: При работе с опорной штангой избегайте резких движений – неисправный механизм может привести к травме. Если штанга повреждена, используйте страховочные подпорки.

Тип крепления	Особенности доступа
Газовые упоры	Не требуют ручной фиксации, обеспечивают свободный обзор
Механическая штанга	Требует контроля положения, может ограничивать зону регулировки

После поднятия капота визуально определите расположение регулировочных винтов на задней части блок-фар. Ориентируйтесь по характерным выступающим элементам с шестигранными или крестообразными головками, часто помеченным символами "↑↓" (вертикальная настройка) и "↔" (горизонтальная настройка). При необходимости используйте фонарь для точной идентификации.

Очистка регулировочных винтов от загрязнений

Грязь, окислы и засохшая смазка на регулировочных винтах фар блокируют их свободное вращение, делая точную настройку света невозможной. Особенно критично загрязнение вертикальных и горизонтальных корректировщиков, отвечающих за положение светового пучка.

Перед очисткой обязательно обесточьте фары, отсоединив клеммы АКБ, и подготовьте доступ к винтам – снимите защитные резиновые колпачки или декоративную накладку фары согласно руководству автомобиля. Работайте при хорошем освещении, используя перчатки для защиты рук.

Методы очистки и необходимые материалы

Для деликатной очистки не применяйте абразивы или металлические щетки – они повредят резьбу и пластиковые элементы. Используйте:

Специализированные очистители: WD-40, LIQUI MOLY Bremsen-Anti-Quietsch Spray (наносите короткими распылениями).
Мягкие щетки: Нейлоновые кисти для электроники, старые зубные щетки.
Безворсовые салфетки: Микрофибра или чистая х/б ветошь.
Растворитель: Уайт-спирит (используйте минимально, проверьте на незаметном участке пластика).

Аккуратно обработайте винты и прилегающую зону очистителем, дайте составу растворить загрязнения 3-5 минут. Мягкой щеткой удалите размягченную грязь, совершая вращательные движения вдоль резьбы. Протрите детали салфеткой. Если подвижность не восстановилась – повторите процедуру.

После очистки: Нанесите минимальное количество графитовой смазки или силиконового спрея (например, ABRO S-622) на резьбовую часть для защиты от коррозии и плавного хода. Избегайте избытка смазки – она притянет новую пыль.

Тип загрязнения	Рекомендуемое средство	Время воздействия
Пыль, дорожная грязь	WD-40 + щетка	3 минуты
Засохшая смазка	Уайт-спирит + щетка	5-7 минут
Коррозия, окислы	Спецочиститель ржавчины (точечно)	По инструкции средства

Проверьте плавность вращения винтов после процедуры. Если механизм поврежден коррозией или заклинивает – потребуется замена регулятора. Регулярная очистка каждые 1-2 года предотвратит серьёзные проблемы с настройкой света.

Идентификация винтов вертикальной корректировки

Винты вертикальной регулировки фар располагаются на задней или верхней части корпуса фары. Они всегда парные с винтами горизонтальной настройки, но отличаются маркировкой и положением. Для доступа к ним потребуется открыть капот и снять декоративные накладки (если они есть), ориентируясь на конструктивные особенности вашего автомобиля.

Ищите винты с обозначениями в виде вертикальных стрелок, символов «↑↓» или буквенных маркеров «V/UD» (Up-Down). Чаще они находятся ближе к внутреннему краю фары (со стороны двигателя) либо сверху корпуса. Избегайте путаницы с винтами крепления фары – регулировочные элементы всегда меньше по размеру и имеют шлицы под шестигранник/отвертку.

Практические методы распознавания

Визуальная идентификация: Используйте фонарь для поиска штампованных значков возле шлицов. Вертикальная регулировка всегда обозначается двойной стрелкой «вверх-вниз».
Проверка поворотом: Аккуратно прокрутите винт на ¼ оборота при включенном ближнем свете. Смещение светового пучка вверх/вниз подтвердит правильный выбор элемента.
Конструктивные особенности:
- На фарах с раздельными регуляторами: вертикальный винт расположен выше горизонтального.
- На фарах со сдвоенным блоком: винт с маркировкой «V» находится сбоку или сверху блока.

Тип фары	Расположение винта	Типовая маркировка
Раздельная регулировка	Верхний винт на корпусе	↑↓, стрелки в круге
Сдвоенный блок	Боковая грань регулятора	V, UD
Моноблок (старые модели)	Центральный винт под заглушкой	Вертикальная линия

При отсутствии маркировки ориентируйтесь на стандартное правило: винт вертикальной корректировки крепит отражатель к корпусу в зоне, близкой к лампе ближнего света. Для точной идентификации сверьтесь с мануалом конкретной модели авто – расположение может отличаться у европейских, азиатских и американских марок.

Определение винтов горизонтальной настройки

Винты горизонтальной настройки расположены на тыльной или боковой поверхности корпуса фары, обычно рядом с блоком креплений. Для доступа к ним потребуется открыть капот и визуально осмотреть заднюю часть оптики, предварительно очистив зону от загрязнений. Искомые регуляторы имеют характерные шестигранные головки (размером 6-8 мм) или шлицы под крестовую отвертку, часто маркированы стрелками с буквой "H" (Horizon) или символом ↔.

Учтите, что на некоторых моделях авто эти винты скрыты декоративными заглушками или резиновыми колпачками – их необходимо аккуратно снять. В биксеноновых фарах горизонтальные регуляторы часто объединены с вертикальными в единый сервомодуль, но механический винт всё равно присутствует для ручной коррекции.

Особенности расположения по типам фар

Тип фары	Расположение винта	Идентификация
Галогенные	Верхний торец корпуса	Белый пластик, стрелка ↔
Ксеноновые	Нижняя часть монтажной платформы	Металлический штырь с насечками
LED (светодиодные)	Задняя крышка блока	Синяя маркировка "H"

Важные нюансы:

Не путайте с вертикальными регуляторами (обозначаются "V" или ↕)
На автомобилях с корректором фар из салона механические винты могут отсутствовать
Перед регулировкой убедитесь, что машина стоит на ровной поверхности с полной загрузкой

Включение ближнего света фар

Перед началом любой регулировки фар необходимо включить именно тот режим освещения, для которого она производится – в данном случае ближний свет. Ближний свет является основным режимом работы фар при движении в темное время суток в условиях населенных пунктов или при наличии встречного транспорта, и его правильная настройка критически важна для безопасности.

Убедитесь, что включен именно ближний свет фар, а не габаритные огни (position lights) или дневные ходовые огни (DRL). Габаритные огни имеют значительно меньшую яркость и не предназначены для освещения дороги, а ДХО обычно работают только спереди и на пониженной мощности. Включение ближнего света активирует основные лампы или светодиодные модули фар на полную мощность.

Как включить ближний свет

На подавляющем большинстве автомобилей управление светом осуществляется подрулевым переключателем (рычагом) или поворотной ручкой на панели приборов слева от руля. Действуйте согласно инструкции к вашему автомобилю:

Найдите переключатель: Обычно это рычаг слева за рулем или шайба на торпедо.
Поверните в нужное положение: Поверните кольцо переключателя или переместите рычаг в положение, обозначенное соответствующим символом. Чаще всего это:
- Символ фары с лучами, направленными вниз-вправо (╰╮ или похожий).
- Положение "B", "Low Beam" или просто надпись "Ближний".
Проверьте индикатор: На приборной панели должна загореться зеленая контрольная лампа (пиктограмма) в виде фары с лучами, направленными вниз-вправо (╰╮). Это основной признак включения ближнего света.
Убедитесь в работе: Выйдите из автомобиля и визуально проверьте, что горят обе фары ближним светом. Если автомобиль оборудован системой автоматического включения света (Auto), переведите переключатель в ручной режим ближнего света, чтобы исключить его случайное отключение во время регулировки.

Тип управления	Действие	Индикатор на панели
Подрулевой рычаг	Поверните кольцо на торце рычага в положение ╰╮ / LOW	Зеленая иконка ╰╮
Шайба на панели	Поверните шайбу в положение ╰╮ / LOW / Ближний	Зеленая иконка ╰╮

Важно: Регулировку фар производят только при включенном ближнем свете, так как его световой пучок имеет четкую и регламентированную форму ("галочка" с асимметричной верхней границей), которую и нужно настроить. Правильно включенный и отрегулированный ближний свет обеспечивает хорошую видимость дороги водителю, не ослепляя при этом встречных участников движения.

Закрытие одной фары картоном для изоляции

При регулировке фар необходимо изолировать световой поток одной фары, чтобы избежать взаимного влияния пучков света на экране или стене. Для этого используется плотный картон, полностью перекрывающий линзу или отражатель закрываемой фары. Важно убедиться, что материал не пропускает свет даже по краям, и надежно зафиксировать его скотчем или резинкой, не повреждая ЛКП кузова.

Картон должен выдерживать высокую температуру работающей фары без деформации или возгорания. Оптимально использовать гофрокартон толщиной 3–5 мм, предварительно проверив его термостойкость кратковременным тестом. После установки визуально убедитесь в отсутствии световых засветов по периметру изоляции, иначе точность настройки второй фары будет нарушена.

Критерии выбора и применения картона

Основные требования к материалу и процессу:

Плотность: Картон не должен просвечивать даже под прямым лучом ксеноновых/светодиодных ламп.
Размер: Минимум на 20% больше площади светового отверстия фары с запасом для крепления.
Безопасность: Удалите картон сразу после регулировки! Длительное перекрытие нарушает теплоотвод.

Тип фары	Рекомендуемая фиксация	Макс. время изоляции
Галогеновая	Малярный скотч	10 минут
Ксеноновая/LED	Резиновая стяжка	7 минут

Альтернатива: При отсутствии термостойкого картона используйте специализированную светонепроницаемую накладку из автоаксессуаров или многослойную ткань типа брезента. Никогда не применяйте плёнку, бумагу или тонкий пластик – они могут расплавиться или воспламениться.

Настройка вертикального угла левой фары

Установите автомобиль на ровную горизонтальную площадку в 5 метрах от стены или экрана, предварительно разметив на поверхности контрольные точки. Загрузите салон до типичной эксплуатационной массы (водитель + 75 кг в водительском кресле), проверьте давление в шинах и исправность подвески.

Включите ближний свет левой фары, закройте правую фару плотным непрозрачным материалом. Найдите на стене горизонтальную литию, соответствующую высоте центра светового пучка от земли (H), и отметьте точку (A) на 4-5 см ниже этой линии – это будет контрольная граница светотени.

Процедура регулировки

Откройте капот и найдите вертикальный регулировочный винт на корпусе фары (обычно обозначен стрелкой ↑↓ или надписью "UP-DOWN"). Используя шестигранник или крестовую отвертку (в зависимости от модели авто), вращайте винт по часовой стрелке для понижения пучка, против часовой – для поднятия.

Плавно поворачивайте винт, наблюдая за движением световой границы на стене
Добейтесь совпадения верхней кромки светового пятна с точкой (A)
Убедитесь, что наклонный отрезок светотени (если есть) направлен вправо вверх под углом 15°

Параметр	Значение
Расстояние до экрана	5 м
Допустимое отклонение	±1 см от точки (A)
Стандартное снижение	1% на 1 м пути (4-5 см на 5 м)

После корректировки проверьте фиксацию винта (отсутствие самопроизвольного проворачивания) и выполните тестовую поездку в темноте для оценки равномерности освещения дороги без ослепления встречных водителей. При необходимости проведите юстировку повторно.

Корректировка горизонтального направления левой фары

Подготовьте автомобиль к процедуре: проверьте давление в шинах, уберите лишнюю нагрузку из багажника, заправьте топливный бак минимум наполовину. Установите машину на ровную площадку в 5 метрах от вертикальной стены (экрана), предварительно покачав подвеску для стабилизации положения.

Нанесите разметку на стену: отметьте центр автомобиля и проекции центров обеих фар. Измерьте расстояние между меткой левой фары и центральной осью автомобиля – этот параметр (L) понадобится для расчетов.

Процедура настройки

Включите ближний свет. Найдите регулировочный винт горизонтального положения на задней части блок-фары – обычно он обозначен стрелкой «↔» или буквой «H». Для доступа может потребоваться снять декоративную крышку или воздушный фильтр.

Основные шаги:

Закройте правую фару плотной тканью
Измерьте высоту центра светового пучка от земли (H)
На стене проведите горизонтальную линию на уровне 0.9H
Отметьте вертикальную линию для левой фары на расстоянии L – 25 см от оси авто

Элемент светотеневой границы	Требуемое положение
Горизонтальный отрезок	Должен совпадать с линией 0.9H
Вертикальный излом	Должен находиться на отметке L – 25 см

Ключевые моменты при регулировке:

Вращайте винт по часовой стрелке для смещения луча вправо
Вращайте против часовой стрелки для смещения влево
Контролируйте движение светотеневой границы после каждого ½ оборота

После достижения правильного положения проверьте симметричность освещения с правой фарой. Убедитесь, что вертикальный перепад излома между фарами составляет 25-30 см при контрольном замере на стене.

Проверка светотеневой границы относительно меток

Направьте фары на подготовленный экран или стену с нанесенной разметкой, предварительно установив автомобиль на ровную площадку перпендикулярно поверхности на расстоянии 5-7 метров. Убедитесь, что давление в шинах соответствует норме, салон не перегружен, а регулировочные винты фар находятся в нейтральном положении.

Включите ближний свет одной фары (вторую временно прикройте картоном или отключите), затем визуально определите границу света и тени на экране. Контролируйте положение светотеневой границы относительно горизонтальной линии разметки и характерного излома луча (точка перелома) относительно вертикальной оси.

Ключевые параметры контроля

Основные требования к корректному положению пучка:

Горизонтальная граница должна проходить строго по линии, на 5-10 см ниже оптического центра фар (точное значение уточняйте в мануале авто)
Вертикальная осевая линия обязана совпадать с точкой излома светотеневой границы (место "подъема" пучка вправо)
Наклон линии излома должен составлять 15° для леворульных авто (подъем справа)

Типичные отклонения и их значение:

Слишком высокий пучок	→ Ослепление встречных водителей
Смещенный излом влево	→ Ухудшение освещения обочины
Разная высота границ у фар	→ Асимметричная видимость и усталость глаз

При несовпадении с эталонными метками используйте регулировочные винты на корпусе фары. Вертикальная корректировка выполняется верхним винтом (обычно обозначен "UP-DOWN"), горизонтальная – боковым ("LEFT-RIGHT"). После настройки одной фары повторите процедуру для второй, контролируя симметричность световых пятен.

Изоляция отрегулированной левой фары

После точной настройки левой фары немедленно зафиксируйте ее положение. Используйте малярную ленту или пластиковые стопоры, чтобы заблокировать регулировочные винты. Наклейте ленту крестообразно между головками винтов и корпусом фары, захватывая часть кузова – это предотвратит случайное смещение при работе с правой фарой.

Проверьте надежность фиксации: осторожно попытайтесь сдвинуть фару рукой. Если конструкция предусматривает стопорные гайки, затяните их с усилием 3-5 Н·м, используя динамометрический ключ. Убедитесь, что проводка не натянута и не касается нагревающихся элементов двигателя.

Ключевые этапы изоляции

Фиксация регулировочных винтов:
- Вертикальный винт – закрепить малярной лентой к брызговику
- Горизонтальный винт – зафиксировать к раме радиатора
Контроль креплений: проверить целостность монтажных петель и отсутствие люфта
Изоляция разъема: обернуть контакты диэлектрической смазкой при влажной погоде

Элемент	Метод изоляции	Материалы
Регулировочные винты	Механическая блокировка	Стопорные шайбы, малярная лента
Корпус фары	Фиксация к кузову	Скотч, термостойкий пластилин
Электрический разъем	Защита от влаги	Диэлектрическая смазка, термоусадка

При работе с правой фарой регулярно проверяйте сохранность фиксаторов. Избегайте упора инструментов в отрегулированную фару. После завершения регулировки второй фары снимите все фиксирующие элементы и выполните контрольный замер светового пучка.

Регулировка правой фары по вертикальной оси

Найдите вертикальный регулировочный винт, расположенный на корпусе фары сверху или сзади. Обычно он маркируется символами "UP/DOWN" или стрелками, обозначающими направление коррекции луча. Для точной работы подготовьте автомобиль: проверьте давление в шинах, уберите лишний груз из багажника, а водительское место загрузите весом ~75 кг (эквивалент водителя).

Установите машину на ровную площадку в 5-7 метрах от вертикальной стены (гараж, ограждение). Отметьте на стене центр правой фары (проецируя его с помощью отвеса) и проведите горизонтальную линию на 5 см ниже этой отметки. Включите ближний свет для последующей визуальной проверки светотеневой границы.

Порядок регулировки

Закройте левую фару плотным материалом (картон, ткань) для исключения засветки.
Вращайте вертикальный винт по часовой стрелке для подъема светового пучка, против часовой – для опускания.
Добейтесь совпадения верхней границы светового пятна с горизонтальной линией на стене.
Проверьте угол наклона: для легковых авто верхняя граница должна опускаться на 1% от дистанции до стены (пример: при 5 метрах – на 5 см ниже центра фары).

Тип авто	Допустимое отклонение
Легковые (ближний свет)	≤ 1% вниз от центра
Внедорожники (ближний свет)	≤ 1.2% вниз от центра

После регулировки протестируйте свет в движении на темном участке дороги. Избегайте завышенной настройки – это ослепляет встречных водителей. При отсутствии винтовой регулировки (некоторые современные модели) потребуется диагностика ЭБУ или сервисная коррекция через OBD-разъём.

Настройка горизонтального угла правой фары

Перед регулировкой убедитесь, что автомобиль стоит на ровной поверхности, а давление в шинах соответствует норме. Загрузите багажник до типичной эксплуатационной массы (около 70 кг) и покачайте кузов для стабилизации подвески.

Откройте капот и найдите винт горизонтальной регулировки правой фары – обычно расположен сбоку корпуса ближе к крылу. Для доступа может потребоваться снять декоративную накладку или воздуховод.

Пошаговая процедура коррекции

Выполните следующие действия:

Направьте автомобиль перпендикулярно к стене на расстоянии 5-10 метров
Отметьте на стене центр правой фары (вертикальная линия через её оптический центр)
Включите ближний свет и найдите точку перелома светотеневой границы
Вертикальная линия разметки должна совпадать с точкой подъёма пучка вправо

Используйте шестигранник или крестовую отвертку (в зависимости от конструкции винта) для поворота регулятора:

По часовой стрелке – смещение светового пучка вправо
Против часовой стрелки – смещение влево

Контролируйте смещение точки перелома относительно вертикальной разметки. Оптимальное отклонение – 1% от дистанции до стены (на 5 метрах: 5 см вправо от центра фары).

Дистанция до стены	Допустимое отклонение
5 метров	4-6 см вправо
7.5 метров	6-9 см вправо
10 метров	8-12 см вправо

После регулировки проверьте работу света в движении: пучок не должен ослеплять встречных водителей или уходить на обочину. При необходимости выполните финальную корректировку с помощником.

Контроль положения пучка света правой фары

Перед началом регулировки обеспечьте ровную площадку с вертикальной стеной на расстоянии 5–10 метров от автомобиля. Загрузите багажник до стандартной эксплуатационной массы (обычно 75 кг на место пассажира + 40 кг в багажник), проверьте давление в шинах и исправность подвески. Установите ручной корректор фар в положение «0».

Включите ближний свет правой фары (левую можно закрыть плотной тканью). На стене появится светотеневая граница (СТГ) с характерным асимметричным изломом. Отметьте горизонтальной линией точку, соответствующую высоте центра фары от земли (H), и вертикальной линией – продольную ось автомобиля (V).

Требования к правильной проекции

Основные контрольные точки пучка на стене при правильной настройке:

Горизонтальная часть СТГ должна быть ниже отметки H на 50–75 мм (для легковых авто на каждые 10 метров до стены).
Вертикальная часть излома СТГ обязана совпадать с линией V+2% от расстояния до стены (наклон вправо для освещения обочины).
Яркое пятно (оптический центр) не должно выходить за пределы сектора, ограниченного линиями H и V+2%.

Для точной фиксации отклонений используйте шаблон из малярного скотча:

Наклейте горизонтальную полосу на уровне H – (расстояние до стены × 0,65).
Проведите вертикаль через ось авто (V) и вторую линию со смещением V + (расстояние × 0,02) вправо.
Сравните положение световой границы с шаблоном – расхождение более 10 мм требует регулировки.

Параметр	Допустимое отклонение	Критичное отклонение
Высота СТГ	±10 мм	>15 мм
Наклон излома	±0,3%	>0,5%

Проверка симметрии световых пятен обоих фар

После настройки вертикального и горизонтального углов каждой фары отдельно переходите к контролю симметрии светового потока. Для этого обе фары должны быть включены в режиме ближнего света одновременно. Убедитесь, что транспортное средство стоит на ровной поверхности перпендикулярно стене-экрану, а давление в шинах соответствует норме.

Визуально сравните границы световых пятен относительно вертикальных и горизонтальных осей разметки. Критически важным является совпадение точек излома пучка (резких теневых границ) от обеих фар – они должны находиться строго на одной горизонтали и симметрично относительно центральной оси автомобиля.

Критерии правильной симметрии

Горизонтальный уровень: Верхние края световых пятен обязаны совпадать по высоте. Допустимое отклонение – не более 1-2 см на дистанции 5 метров.
Вертикальное выравнивание: Точки излома (где луч "ломается" вверх) правой и левой фары должны находиться на одинаковом расстоянии слева и справа от центральной оси авто, отмеченной на экране.
Равномерность освещения: Световые пятна не должны иметь "завалов" наружу или внутрь – их боковые границы обязаны быть параллельны.

Параметр	Норма	Метод проверки
Высота пятен	Идентичность ±1 см/5м	Замер рулеткой от земли до верхней границы луча
Симметрия изломов	Равное расстояние от оси авто	Сравнение с вертикальными линиями разметки
Параллельность боковых границ	Отсутствие перекоса	Визуальная оценка угла наклона светотеневой линии

При обнаружении асимметрии повторите регулировку винтов горизонтальной наводки. Помните: несимметричный свет вызывает дискомфорт у встречных водителей и ухудшает видимость правой обочины.

Ослабьте крепёжные болты корректоров фар.
Корректируйте положение фар вращением горизонтальных регуляторов до совмещения точек излома.
Зафиксируйте болты и проведите контрольный замер.

Корректировка перепада высоты между фарами

Перепад высоты между фарами – обязательное требование безопасности, предотвращающее ослепление встречных водителей. Европейские правила ECE (Правила №48 и №112) устанавливают четкие стандарты: для левостороннего движения световой пучок левой фары должен быть ниже правой на 1–2% от дистанции до экрана (примерно 10–12 см на дистанции 10 метров).

Неправильная настройка этого перепада не только нарушает ПДД, но и создает аварийные ситуации. Слишком малый перепад слепит встречный транспорт, а излишний – сокращает зону эффективного освещения правого края дороги и обочины, ухудшая видимость для водителя.

Алгоритм регулировки

Подготовка авто:

Установите машину на ровную площадку перпендикулярно стене (экран) на расстоянии 5–10 метров.
Проверьте давление в шинах, уберите лишний груз из багажника.
Покачайте авто за крылья – амортизаторы должны вернуться в статичное положение.
Найдите регулировочные винты на корпусе фар (обычно обозначены значками ↔️ для горизонтали и ↕️ для вертикали).

Разметка экрана:

Включите ближний свет.
Отметьте на стене центр каждой фары (точки C_L и C_R).
Проведите горизонтальную линию (H) через центры.
От линии H вниз отмерьте расчетное значение перепада (например, для дистанции 5 м: 1.5% × 500 см = 7.5 см).
Проведите вторую горизонталь (H₁) на этой отметке – это будет уровень для верхней границы пучка левой фары.

Корректировка:

Действие	Левая фара	Правая фара
Цель настройки	Верхняя граница светотеневой линии (cut-off) строго на H₁	Горизонтальный отрезок cut-off на линии H, "галочка" под углом 15° – на уровне H
Инструмент	Шестигранный ключ или крестовая отвертка (зависит от винта)
Регулировочный винт	Вертикальный (↕️), обычно верхний или боковой

Контрольные точки:

Левая фара: нижняя часть светового "пьедестала" касается H₁.
Правая фара: излом светотеневой границы ("галочка") совпадает с пересечением вертикали через C_R и линии H.

Настройка противотуманных фар при необходимости

Корректная регулировка противотуманных фар обеспечивает чёткую видимость дорожного полотна и обочины в условиях плохой видимости, не ослепляя встречных водителей. Процедура выполняется после стандартной настройки основных фар, на ровной площадке у стены или с использованием специального прибора.

Подготовьте автомобиль: проверьте давление в шинах, уберите лишний груз из багажника, заправьте топливный бак минимум наполовину. Водительское сиденье должно быть занято человеком или грузом, эквивалентным весу водителя. Фары предварительно очистите от грязи.

Пошаговая инструкция

Разметка стены:
- Установите автомобиль перпендикулярно стене на расстоянии 5-10 метров.
- Отметьте на стене центральную ось авто и проекции центров ПТФ.
- Проведите горизонтальную линию на 5-10 см ниже проекции центров фар.
Регулировка светового пучка:
- Включите противотуманки при работающем двигателе.
- Закройте одну фару картоном, настраивая вторую.
- Верхняя граница светового пятна должна совпадать с горизонтальной линией на стене.
- Точка излома луча (левая граница) – совместите с осью фары.
Контрольные параметры:

Расстояние до стены Допустимое снижение луча

5 метров 5-7 см

10 метров 10-15 см

После регулировки проверьте освещение в движении на плохо освещённой дороге: свет должен равномерно покрывать 20-30 метров асфальта перед авто, не создавая слепящих бликов. При отклонениях повторите настройку.

Тестовое включение ближнего света на обе фары

После завершения механической настройки положения фар включите ближний свет для визуальной проверки. Убедитесь, что обе фары функционируют одинаково без затемнённых зон или перекосов светового пучка. Автомобиль должен стоять на ровной поверхности с полной нагрузкой (топливный бак заполнен, водитель на месте).

Заглушите двигатель и активируйте ближний свет через штатный переключатель. Проверьте синхронность включения ламп и отсутствие мерцания. Если одна фара не загорается – проверьте предохранители, реле или целостность контактов перед продолжением регулировки.

Критерии правильной работы

Одинаковая интенсивность свечения левой и правой фар
Чёткая верхняя граница светотеневой линии на обеих фарах
Отсутствие тёмных пятен внутри светового пятна

Проблема	Возможная причина
Разная яркость фар	Перегоревшая лампа, окисление контактов
Прерывистое свечение	Неисправное реле, повреждение проводки
Жёлтый оттенок света	Старение оптики, помутнение рассеивателя

При обнаружении дефектов устраните их до корректировки угла наклона. Используйте стену с разметкой для контроля симметрии световых пучков – расстояние от фар до поверхности должно составлять 5-10 метров.

Проверка правильности светотеневой границы

Подготовьте автомобиль к проверке: установите его на ровную горизонтальную площадку перпендикулярно стене или экрану на расстоянии 5-10 метров. Загрузите салон весом 70-75 кг на водительском сиденьи, проверьте давление в шинах и уберите посторонние предметы из багажника.

Нанесите на экран разметку: вертикальную осевую линию (V), соответствующую центру авто, и горизонтальную линию (H) на высоте, равной расстоянию от земли до центра фар. Для ближнего света отметьте точки пересечения светотеневой границы с вертикалями, проходящими через центры фар – они должны располагаться ниже линии H.

Ключевые параметры контроля

Включите ближний свет и проверьте:

Левая часть границы (для праворульных авто) – должна иметь четкий вертикальный участок с наклоном 15° вверх справа
Правая часть – строго горизонтальна без отклонений вверх
Точка излома – обязана совпадать с пересечением вертикали V и горизонтали H

Для разных типов оптики учитывайте особенности:

Тип фары	Особенность границы
Галогенные	Резкая граница с минимальным светорассеянием
Ксеноновые	Ярко выраженный "ступенчатый" переход
Светодиодные	Четкая линия с голубоватым оттенком по краю

Отклонения от нормы требуют регулировки:

Смещение точки излома влево/вправо – горизонтальная коррекция
Подъем всей границы выше линии H – понижение вертикального угла
Отсутствие вертикального сегмента – неисправность отражателя или лампы

Включение дальнего света для оценки совпадения пучков

Основная идея заключается в том, что при правильной регулировке ближнего света верхние границы его пучков должны идеально совпадать в точке переключения на дальний свет. Включение дальнего света позволяет визуализировать эту точку перехода и оценить симметрию световых пятен от обеих фар относительно вертикальной оси автомобиля.

Для проведения оценки автомобиль должен быть расположен строго перпендикулярно к вертикальной стене или экрану на ровной горизонтальной площадке, на расстоянии, рекомендованном производителем для регулировки (обычно 5-10 метров). Предварительно необходимо отметить на стене контрольные точки: центр автомобиля (вертикальная осевая линия) и центры проекции каждой фары.

Включите дальний свет фар. На стене вы увидите два ярких световых пятна. Ключевой элемент для оценки совпадения пучков ближнего света – это положение и форма горизонтальной светотеневой границы между ближним и дальним светом внутри каждого из этих пятен.

При правильной настройке:

Горизонтальная светотеневая граница (резкий переход от яркого света внизу к более темной области вверху) должна быть абсолютно ровной по всей ширине каждого светового пятна.
Эта горизонтальная граница должна находиться на одной и той же высоте для обеих фар относительно ранее нанесенных меток или друг друга.
Сама граница на обеих фарах должна образовывать единую, непрерывную горизонтальную линию, без ступеньки вверх или вниз по центру автомобиля. Отсутствие "ступеньки" по центру – главный признак совпадения пучков по высоте.

Дополнительно обратите внимание на симметрию световых пятен относительно осевой линии автомобиля:

Признак	Правильная настройка	Неправильная настройка
Симметрия по горизонтали	Пятна симметричны относительно центральной оси, одинаково удалены от нее.	Одно пятно смещено ближе к центру или дальше от него, чем другое.
Форма пятен	Пятна имеют одинаковую форму и размер (с учетом возможной асимметрии самого пучка для правой фары).	Пятна явно различаются по форме или интенсивности.

Если горизонтальная граница различается по высоте между фарами (есть "ступенька") или пятна асимметричны относительно центра автомобиля, регулировка ближнего света требуется. Этот метод дает хорошее представление о совпадении пучков по высоте и симметрии относительно оси авто, но не заменяет полноценную регулировку по всем параметрам на стенде или с использованием точных меток для углов наклона.

Регулировка дальнего света отдельно при необходимости

В отдельных случаях требуется точная настройка только дальнего света фар, особенно если автомобиль оснащён раздельными лампами для ближнего и дальнего режимов. Такая необходимость возникает при замене одной из ламп, после ремонта фары, или если при движении ночью вы замечаете недостаточную освещённость дорожного полотна.

Помните, что в большинстве современных фар с совмещённой оптикой регулировка ближнего света автоматически корректирует и дальний. Отдельная настройка актуальна только для конструкций с изолированными отражателями или линзами под дальний свет. Всегда проверяйте тип оптики вашего авто перед началом работ.

Последовательность регулировки дальнего света

Для процедуры потребуется ровная площадка у стены с разметкой, как для ближнего света, но с акцентом на центр пучка. Установите автомобиль перпендикулярно стене на расстоянии 5-10 метров. Отметьте на стене:

Центральную ось автомобиля
Точки, соответствующие центрам фар
Высоту центров фар от земли (отметьте горизонтальной линией)

Включите дальний свет фар. Основной критерий правильной регулировки – совмещение наиболее интенсивных участков световых пятен с отмеченными центрами фар на стене. При этом:

Вертикальная плоскость: верхняя граница светового пятна должна совпадать с горизонтальной линией высоты фар.
Горизонтальная плоскость: центр светового пятна должен совпадать с меткой центра фары.

Используйте регулировочные винты на корпусе фары. Обычно они расположены сверху (вертикальная коррекция) и сбоку (горизонтальная коррекция). Для точности придерживайтесь данных производителя:

Параметр	Допустимое отклонение
По вертикали	Не более 1-2 см вверх/вниз от линии высоты фары
По горизонтали	Строго по центру метки (±0,5 см)

Важно: Регулируйте фары поочерёдно, прикрывая вторую фару картоном. Проверьте результат в движении на тёмной дороге – свет должен равномерно освещать полосу движения без ослепления встречных водителей. При отсутствии уверенности в правильности настройки обратитесь к специалистам.

Использование кривой светораспределения для проверки

Кривая светораспределения – это графическое отображение зон интенсивности света фар, регламентированное стандартами ECE или SAE. Она показывает четкие границы между областями максимальной освещенности (например, для ближнего света) и затемненными секторами, предотвращающими ослепление встречных водителей.

Для корректной проверки регулировки необходимо нанести схему кривой на вертикальную поверхность (экран, стену или специальную мишень). Центр светового пучка должен совпадать с точкой отсчета (обычно обозначается как "0"), а характерные изломы светотеневой границы – строго соответствовать шаблонным линиям, указанным в технической документации к вашему автомобилю.

Порядок действий при проверке

Выполните следующие шаги для точной оценки:

Установите авто на ровную площадку перпендикулярно экрану (дистанция 5-10 м согласно мануалу).
Отметьте на экране:
- Центр оси автомобиля (вертикальная линия)
- Высоту центров фар от земли (горизонтальная линия)
Включите ближний свет и настройте одну фару (вторую временно прикройте).

Сравните светотеневую границу пучка с эталонной кривой:

Ключевая зона	Требование к регулировке
Горизонтальный отрезок (левая часть)	Должен проходить строго по отмеченной высоте фары
Наклонный подъем (правая часть)	Должен начинаться от вертикальной оси авто под углом 15°
Точка "излома" (центр кривой)	Должна совпадать с пересечением осей "0"

Отклонения от шаблона указывают на необходимость регулировки. Вертикальные смещения требуют коррекции угла наклона фары, горизонтальные – ее положения по оси автомобиля. Если светотеневая граница размыта или имеет двойные контуры – проверьте исправность отражателя и лампы.

Корректировка при наличии корректора фар в салоне

Корректор фар, установленный в салоне автомобиля, позволяет оперативно изменять угол наклона светового пучка в зависимости от загрузки транспортного средства. Это электромеханическое устройство связано с фарами через тяги или электроприводы, что исключает необходимость ручной регулировки винтов на корпусе фар в стандартных условиях эксплуатации.

Перед началом регулировки убедитесь, что шины накачаны согласно нормативам производителя, топливный бак заполнен минимум на 50%, а водительское место занято (или размещен эквивалентный груз весом ~75 кг). Автомобиль должен стоять на ровной горизонтальной поверхности в 5-7 метрах от стены или специального экрана с разметкой.

Последовательность регулировки с корректором

Установите корректор фар в положение "0" (нейтраль) на панели управления.
Включите ближний свет и откройте капот для доступа к регулировочным винтам фар.
Закройте одну фару плотным материалом (например, картоном), регулируя вторую.
Добейтесь совпадения верхней границы светового пятна с горизонтальной линией разметки на экране.
Отрегулируйте винтом горизонтального направления положение световой границы относительно вертикальной оси (V-V) согласно схеме в руководстве по эксплуатации.
Повторите процедуру для второй фары.

Положение корректора	Рекомендуемая загрузка
0	Только водитель или водитель + передний пассажир
1	Полная загрузка салона
2	Водитель + груз в багажнике (до 75% допустимой массы)
3	Полная загрузка автомобиля с багажом

После регулировки обязательно проверьте работу корректора в разных режимах: переключая положения, убедитесь в плавном изменении угла наклона луча без заеданий. Помните: корректор компенсирует лишь изменение посадки кузова, но не заменяет периодическую диагностику схемы регулировки при ТО.

Проверка угла освещения при разных нагрузках

Автомобиль должен быть загружен в соответствии с реальными условиями эксплуатации перед проверкой угла наклона фар. Разместите в салоне водителя и на переднем пассажирском сидении груз по 70 кг либо эквивалентный балласт для имитации присутствия людей. В багажник положите груз массой, соответствующей максимальной загрузке по техпаспорту (обычно 50-75 кг), равномерно распределив вес.

Установите автомобиль на ровную горизонтальную площадку в 5 метрах от стены или экрана. Отметьте на стене вертикальные оси, соответствующие центрам фар, и проведите горизонтальную линию на высоте, идентичной центру фар автомобиля. Включите ближний свет перед началом замеров.

Последовательность измерений

Снимите показания в трех сценариях:

Без нагрузки: Пустой автомобиль с заправленным топливным баком (90% объема)
Частичная загрузка: Только водитель + пассажир передней сидушки (140 кг суммарно)
Полная загрузка: Все пассажиры + багажник (согласно инструкции производителя)

Тип нагрузки	Точка светотени	Допустимое отклонение
Без груза	На 10 см ниже центра фары	±2 см
Частичная	На 8-12 см ниже центра	±3 см
Полная	На 5-15 см ниже центра	±4 см

Замерьте расстояние от горизонтальной линии на стене до верхней границы светового пучка каждой фары. При полной загрузке допускается опускание светотеневой границы на 3-5% относительно ненагруженного состояния – это компенсирует естественный наклон кузова вперед. Если отклонения превышают нормы из таблицы, требуется регулировка винтами корректора на блоке фары.

Настройка блок-фар с раздельными лампочками

Раздельная конструкция фар требует индивидуальной настройки каждой лампы (ближнего и дальнего света) для обеспечения точного светораспределения. Неправильная регулировка приводит к ослеплению водителей встречного транспорта или снижению видимости.

Подготовьте автомобиль: проверьте давление в шинах, заправьте багажник до типичной загрузки, посадите водителя на место или положите эквивалентный груз (около 70 кг). Убедитесь в отсутствии перегоревших ламп и чистоте рассеивателей.

Порядок регулировки на стенде

Установите машину перпендикулярно стене на ровной площадке на расстоянии 5 метров. Отметьте на стене центральную ось авто и проекции центров фар. Проведите горизонтальную линию на 5 см ниже проекции центра фар (H) и вертикальные линии через отметки центров.

Ближний свет:
- Закройте одну фару картоном
- Включите ближний свет, отрегулируйте винты так, чтобы:
  1. Горизонтальная граница светотеневой зоны совпала с линией H
  2. Точка излома пучка находилась на вертикали центра фары
Дальний свет:
- Включите дальний свет
- Откорректируйте пучок винтами:
  1. Центр "горячего пятна" совместите с пересечением вертикали фары и линии H
  2. Симметризируйте световые пятна относительно осевой линии авто

Параметры регулировки
Режим	Горизонтальная граница	Вертикальное положение
Ближний свет	Точка излома по оси фары	На 5 см ниже центра фары
Дальний свет	Центр пучка по оси фары	На уровне центра фары

Важно: После настройки проверьте работу фар в движении на неосвещённом участке дороги. При наличии корректора фар установите его в положение "водитель без пассажиров". Регулировочные винты обычно расположены на тыльной стороне блок-фары:

Верхний – отвечает за вертикальный угол
Боковой – контролирует горизонтальное направление

Особенности регулировки линзованной оптики

Линзованные фары отличаются от рефлекторных наличием проекционного модуля с экраном и коллиматорной линзой, формирующей четкую светотеневую границу (СТГ). Эта конструкция требует повышенной точности настройки, так как даже незначительное отклонение угла наклона фары приводит к существенному смещению луча на дороге и ослеплению встречных водителей.

Ключевой особенностью является обязательная предварительная калибровка экрана (шторки) внутри проекционного модуля. Его положение относительно лампы и линзы напрямую определяет форму и резкость светотеневой границы. Перед корректировкой вертикального/горизонтального угла необходимо убедиться, что экран не деформирован и правильно зафиксирован – это фундамент для дальнейшей регулировки.

Основные отличия и этапы настройки

При регулировке обязательно учитывайте следующие аспекты линзованной оптики:

Приоритет СТГ: Основной ориентир – резкая горизонтальная граница света/тени. Ее положение относительно контрольных точек на экране (или разметки стены) важнее общего светового пятна.
Точка отсчета: Настройка начинается с выставления вертикального угла. Горизонтальная корректировка выполняется только после достижения правильной высоты СТГ.
Чувствительность регулировочных винтов: Пол-оборота винта сильнее влияет на луч, чем в рефлекторных фарах. Действуйте плавно, проверяя результат после каждого минимального изменения.

Последовательность действий при регулировке:

Подготовка авто (ровная площадка, правильная нагрузка, давление в шинах).
Разметка экрана/стены (центр авто, оси фар, уровень СТГ на высоте, соответствующей рекомендациям производителя – обычно 5-10 см ниже центра фары на дистанции 5-10 м).
Предварительная центровка экрана (шторки) в проекторе (визуально через линзу или согласно сервисной инструкции).
Корректировка вертикального угла: Верхняя граница светового пучка должна точно совпадать с горизонтальной линией разметки.
Корректировка горизонтального угла: Излом СТГ (для левой фары) должен находиться строго по вертикальной оси разметки или в указанной точке смещения.
Визуальная проверка на дороге в темное время суток.

Важно! Неправильная настройка экрана или линзы внутри модуля может потребовать его разборки – эту работу лучше доверить специалистам с оборудованием для юстировки проекторов.

Регулировка светодиодных фар своими руками

Правильная настройка светодиодных фар критически важна для безопасности: слепящий встречных водителей свет создаёт аварийные ситуации, а недостаточная освещённость дороги снижает видимость. В отличие от галогенных ламп, LED-оптика требует учёта чёткой границы светового пучка и особенностей конструкции фары, но базовую регулировку можно выполнить самостоятельно при наличии ровной площадки и минимальных инструментов.

Перед началом работ убедитесь, что давление в шинах соответствует норме, салон не перегружен, а корпус фары надёжно закреплён. Вам потребуется: рулетка, малярный скотч, крестовая отвёртка, мелок или маркер, а также вертикальная стена (гараж, забор) с ровным участком длиной 5-10 метров. Отрегулируйте положение руля в "нулевое" положение и очистите стекла фар от загрязнений.

Пошаговая инструкция

Подготовка разметки на стене:

Установите автомобиль перпендикулярно стене на расстоянии 3-5 метров.
Отметьте на стене центр автомобиля (вертикальная линия) и проекции центров обеих фар.
Измерьте высоту от земли до центра каждой фары и перенесите эти точки на стену.
Начертите горизонтальную линию на 5 см ниже полученных точек (H).
Проведите вертикальные линии через отметки центров фар.

Процесс регулировки:

Включите ближний свет и закройте одну фару картоном.
Найдите регулировочные винты (обычно расположены сверху/сбоку фары):
- Вертикальный (обозначен "UP/DOWN" или стрелками ↑↓)
- Горизонтальный ("LEFT/RIGHT" или ↔)
Крутите вертикальный винт отвёрткой, пока верхняя граница светового пятна не совпадёт с линией H на стене.
Отрегулируйте горизонтальный винт, чтобы точка излома луча (левый "подъём") совпадала с вертикальной линией центра фары.
Повторите для второй фары, перекрыв первую.

Контрольные параметры:

Расстояние до стены	Допустимое отклонение по высоте (H)
3 метра	±2 см
5 метров	±3 см
7 метров	±5 см

Важно: После регулировки проверьте работу света на дороге: светотеневая граница не должна подниматься выше капота встречных автомобилей, а обочина должна освещаться равномерно. При сложностях с поиском винтов или нестандартной форме луча обратитесь к инструкции авто или сервисному мануалу конкретной фары.

Алгоритм настройки ксеноновых фар

Перед регулировкой убедитесь, что давление в шинах соответствует норме, салон не перегружен, а корректор фар установлен в положение "0". Автомобиль должен стоять на ровной горизонтальной площадке в 5-10 метрах от стены или экрана с разметкой. Замерьте расстояние от земли до центра лампы каждой фары.

Нанесите на стену вертикальные линии, соответствующие центрам фар (V), и горизонтальную линию (H) на высоте, равной расстоянию от земли до центров ламп минус 25 мм для легковых авто. Для создания разметки используйте малярный скотч. Включите ближний свет фар перед началом регулировки.

Пошаговая регулировка

Откройте капот и найдите регулировочные винты:
- Вертикальный (обычно сверху или сбоку фары, маркируется "UP/DOWN")
- Горизонтальный (чаще сзади или сбоку, маркируется "LEFT/RIGHT")
Закройте одну фару плотной тканью для поочередной настройки.
Вращайте вертикальный винт, пока верхняя граница светового пятна:
- Не совпадет с горизонтальной линией H на экране
- Не будет иметь четкого перелома "галочка" слева
Отрегулируйте горизонтальный винт, чтобы точка перелома светового пучка:
- Совпала с вертикальной линией V для этой фары
- Для леворульныx авто: левый край "галочки" находился на центральной оси авто
Повторите действия для второй фары, контролируя симметричность световых пятен.

Проверьте работу корректора фар, переключая его положения. После регулировки совершите тестовую поездку в темное время суток для оценки: свет не должен ослеплять встречных водителей, а дорожное полотно должно освещаться равномерно на расстоянии 40-60 метров.

Проверка работы автоматических корректоров

Автоматический корректор фар – система, регулирующая угол наклона света в зависимости от нагрузки автомобиля и положения кузова. Её неисправность приводит к ослеплению встречных водителей или сокращению зоны видимости. Проверка работоспособности обязательна при диагностике световых приборов.

Для тестирования потребуется ровная площадка, стена (экраном), диагностический сканер (для некоторых моделей) и контрольные грузы. Убедитесь, что давление в шинах соответствует норме, а датчики положения кузова не повреждены.

Порядок проверки

Запустите двигатель и включите ближний свет фар.
Направьте автомобиль перпендикулярно стене на расстоянии 5-7 метров, отметьте центр световых пятен на экране.
Попросите помощника разместить груз в багажнике (например, 70 кг). Наблюдайте за смещением светового пучка:
- Корректор исправен – пятна плавно опустятся вниз через 2-3 секунды
- Отсутствие движения или рывки – признак неисправности
Снимите груз. Пятна должны вернуться в исходное положение без задержек.
Проверьте реакцию при включении зажигания: исправная система выполняет калибровку (характерный звук моторчиков).

Типичные неисправности:

Признак	Возможная причина
Корректор не реагирует на нагрузку	Оборван провод, неисправен датчик уровня кузова, сбой блока управления
Фары двигаются рывками	Закисание приводов, повреждение шестерёнок, плохой контакт
Самопроизвольное движение пучка	Короткое замыкание, ошибка датчика, попадание воды в разъёмы

При выявлении проблем выполните компьютерную диагностику. Электронные корректоры требуют считывания кодов ошибок через OBD-разъём. Механические системы проверяются визуально – осмотрите тяги и рычаги датчиков на предмет деформации.

Диагностика визирации светового пучка

Вибрация светового пучка проявляется как дрожание или "прыгание" границы света/тени на стене или экране во время работы фар. Это не только снижает комфорт вождения, но и ухудшает точность освещения дороги, создавая риски для безопасности. Основные причины обычно связаны с механической нестабильностью элементов системы освещения.

Для точной диагностики исключите внешние факторы: установите автомобиль на ровную поверхность, проверьте давление в шинах и убедитесь в отсутствии сильного ветра. Зафиксируйте ручной тормоз и подвеску, слегка нажав на каждый угол кузова 2-3 раза перед тестированием.

Ключевые этапы диагностики

Проверка креплений:

Осмотрите фиксаторы фары – ослабленные болты корпуса или расшатанные клипсы требуют немедленной подтяжки
Убедитесь в целостности пластиковых креплений кронштейнов (трещины вызывают люфт)

Анализ компонентов подвески:

Проверьте амортизаторы – масляные подтеки или отсутствие сопротивления при раскачке указывают на износ
Исследуйте сайлентблоки рычагов: разрывы резины или металлический стук при перекладке подтверждают неисправность

Симптом	Вероятная причина	Метод проверки
Плавное "плавание" луча	Износ стоек/пружин подвески	Замер дорожного просвета при нагрузке
Резкое подрагивание на кочках	Лопнувший кронштейн фары	Визуальный осмотр при снятом кожухе

Тестирование электроприводов: В моделях с корректором угла наклона запустите несколько циклов подъема/опускания пучка. Заедания или нехарактерный шум двигателя свидетельствуют о проблемах редуктора или тяг.

Важно: При замене ламп всегда устанавливайте фиксирующие скобы строго по заводской схеме – неплотное прилегание цоколя вызывает микровибрации из-за терморасширения!

Тест-драйв после регулировки в темное время суток

Выберите для проверки ровный участок дороги с минимальным уличным освещением. Включите ближний свет фар и двигайтесь со скоростью 40-60 км/ч, наблюдая за распределением светового пучка на асфальте. Отметьте четкость светотеневой границы и симметричность освещения обочин.

Проверьте реакцию встречного транспорта: если водители мигают дальним светом – это сигнал о возможном ослеплении. Снизьте скорость и попросите помощника визуально оценить положение фар с расстояния 15-20 метров при работающем ближнем свете.

Критерии успешной регулировки

Горизонтальная граница света: верхняя кромка пучка не поднимается выше уровня фар встречных автомобилей
Зона освещения: правая обочина ярко освещена на 30-40 метров, левая часть пучка – ниже и короче
Отсутствие "слепых зон": равномерное покрытие без темных пятен перед автомобилем

Проблема	Признаки	Решение
Слишком высокий луч	Ослепление встречных, свет на дорожных знаках	Увеличить угол наклона фар вниз
Асимметрия	Разная длина пучков, перекос световой границы	Корректировка горизонтальных регуляторов
Ближняя "слепая зона"	Темное пятно в 5-10 метрах перед капотом	Проверить вертикальный угол обеих фар

После корректировки повторите тест-драйв, особое внимание уделяя участкам с подъемами и спусками. Убедитесь, что при переключении на дальний свет дорога освещается на 100+ метров без резких перепадов яркости.

Оценка равномерности освещения дорожного полотна

После базовой настройки углов наклона фар критично проверить распределение света на дорожном покрытии. Включите ближний свет на ровной поверхности (асфальт, бетон) в темное время суток или в затемненном помещении. Стойте перпендикулярно стене или используйте разметку на земле для визуального контроля.

Обратите внимание на границу светотени: она должна быть четкой, без размытых участков или резких перепадов яркости. Световой пучок обязан равномерно покрывать полосу движения без затемненных зон перед автомобилем и ослепляющих бликов по краям. Симметричность пятен от правой и левой фары – ключевой индикатор корректной регулировки.

Критерии правильного распределения света

Отсутствие "провалов" освещения: проверьте, нет ли темных пятен в пределах 20-40 метров перед авто.
Плавный переход яркости: интенсивность света снижается равномерно от центра к периферии без скачков.
Совпадение горизонтальных уровней: верхние границы световых пятен обеих фар должны находиться на одной линии.

Дефект освещения	Возможная причина
Асимметричные пятна (левое выше/правее)	Сбит угол отдельной фары, деформация кронштейна
Размытая граница светотени	Загрязнение или повреждение рассеивателя/рефлектора
Двойная тень/пересечение лучей	Неправильная установка лампы, смещение отражателя

Проедьте 500-700 метров по прямой дороге с невысокой скоростью.
Фиксируйте:
- Ослепляют ли встречных водителей (если да – фары переподняты).
- Хватает ли освещения обочин (при занижении света видимость ухудшается).
Проверьте работу на неровностях: резкие колебания яркости указывают на недостаточную стабилизацию пучка.

Контроль отсутствия ослепления встречных водителей

Главным индикатором правильной регулировки ближнего света служит четкая светотеневая граница (СТГ). Её верхняя кромка не должна подниматься выше контрольной линии, нанесенной на экран или стену. Это гарантирует, что основной пучок света направлен ниже уровня глаз водителей встречного транспорта.

Проверку выполняйте на ровной площадке перед вертикальной поверхностью (стена, гаражные ворота) с предварительной разметкой. Автомобиль должен быть заправлен, с водителем или эквивалентным грузом (70-75 кг) на месте водителя, давлением в шинах по норме. Установите транспортное средство перпендикулярно экрану на расстоянии, рекомендованном производителем (часто 5 или 10 метров).

Порядок проверки светотеневой границы

Включите ближний свет фар. Визуально оцените положение светового пучка на разметке:

Норма: Верхняя граница левой части СТГ (асимметричный "галтель") совпадает с горизонтальной линией H. Вертикальный излом границы находится на линии V (центр автомобиля).
Ослепление: Если СТГ заметно выше линии H (особенно с правой стороны), фары будут слепить встречных водителей. Требуется немедленная корректировка угла наклона.
Слишком низко: СТГ значительно ниже H ухудшает освещенность дороги перед автомобилем, снижая безопасность.

Критически важно: После регулировки или замены ламп/фар повторите проверку. Регулярный контроль (раз в год или после ударов по подвеске) предотвращает риск ослепления и обеспечивает соответствие ПДД.

Проверка освещения обочины

После базовой настройки светотеневой границы фар критично проверить освещение правой обочины. Эта зона особенно важна для своевременного обнаружения пешеходов, дорожных знаков и препятствий в темное время суток.

Организуйте тестовый заезд на ровном участке дороги с низкой интенсивностью движения. Отключите противотуманные фары и дополнительный свет, чтобы оценить исключительно работу ближнего света. Убедитесь, что шины накачаны согласно норме, а в багажнике отсутствует лишний груз.

Порядок действий при проверке

Выполняйте последовательно:

Выезжайте на прямую дорогу с ярко выраженной обочиной
Двигайтесь со скоростью 40-50 км/ч при включенном ближнем свете
Фиксируйте дистанцию обнаружения объектов:
- Пешеход в темной одежде должен быть виден за 25-30 метров
- Дорожный конус или велосипедный отражатель – за 40-50 метров
Обратите внимание на равномерность освещения: отсутствие резких теней или "провалов" света

Ключевые критерии корректной работы:

Параметр	Норма
Ширина охвата	Не менее 2-3 метров от края проезжей части
Дальность подсветки	Минимум 20 метров перед ТС
Переход свет/тень	Плавный без резкой границы

При недостаточном освещении потребуется дополнительная регулировка винта горизонтального положения фары. Корректируйте угол поворота правого светового модуля, ориентируясь на увеличение зоны видимости без ослепления встречных водителей.

Фиксация регулировочных винтов после настройки

После точной установки угла наклона фар с помощью вертикальных и горизонтальных регулировочных винтов критически важно зафиксировать их положение. Невыполнение этого этапа приведёт к самопроизвольному сдвигу настроек из-за вибраций при движении, что нарушит корректность светового пучка.

Проверьте плотность прилегания всех крепёжных элементов конструкции (пластиковых втулок, металлических скоб). Убедитесь, что регулировочные шестерни не прокручиваются свободно при лёгком нажатии пальцем – люфт свидетельствует о необходимости фиксации.

Способы надёжной фиксации

Контргайки: Если винт имеет резьбовую пару с контргайкой (чаще на горизонтальной регулировке), аккуратно подтяните её, придерживая сам винт отверткой, чтобы не сбить позицию.
Фиксаторы резьбы: Нанесите каплю аналога Loctite 243 (среднетемпературного резьбового фиксатора) на резьбу винта в месте выхода из корпуса фары. Избегайте излишков, чтобы состав не попал в шестерни или на пластик.
Пластиковые стопоры: Некоторые модели имеют пластиковые колпачки-фиксаторы. Наденьте их до щелчка, плотно обжимая регулировочный элемент.
Клейкая лента: Как временное решение используйте термостойкую тканевую изоленту, плотно обмотав её вокруг основания винта и прилегающих неподвижных частей корпуса (не задевая ходовую резьбу).

После фиксации повторно проверьте светотеневую границу фар на стене или экране, совершив короткую поездку по неровной дороге. Сдвиг пучка света потребует перепроверки качества закрепления винтов.

Обработка винтов антикоррозийным составом

После демонтажа пластиковых заглушек и доступа к регулировочным винтам фар, тщательно очистите резьбовые соединения от грязи и следов окисления. Используйте металлическую щётку, ветошь или специальный очиститель контактов для удаления всех загрязнений с винтов и посадочных мест. Убедитесь, что на поверхностях нет масляных пятен или влаги, так как это снизит адгезию защитного состава.

Нанесите антикоррозийный состав на резьбу и оголовки винтов, используя кисть или аэрозольный баллончик. Особое внимание уделите участкам под крепежными шайбами и точкам контакта винтов с корпусом фары. Для обработки рекомендуются составы на основе воска, силикона или медной смазки, которые сохраняют пластичность при перепадах температур и не затвердевают со временем.

Ключевые этапы обработки

Обезжирьте поверхности перед нанесением с помощью уайт-спирита
Наносите состав тонким слоем, избегая излишнего скопления в резьбе
Обработайте не только винты, но и ответные металлические гнёзда в корпусе фары

Тип состава	Особенности	Время высыхания
Медная смазка	Устойчива к высоким температурам	15-20 минут
Восковой спрей	Образует самообновляющуюся плёнку	40-60 минут
Силиконовый герметик	Отталкивает воду, не притягивает пыль	24 часа

После обработки дайте составу полностью высохнуть согласно рекомендациям производителя. Излишки средства удалите сухой тканью, чтобы предотвратить загрязнение внутренних элементов фары. Обработанные винты обеспечат плавную регулировку угла наклона фар и предотвратят заклинивание механизмов при сезонных перепадах температур.

Список источников

Правильная регулировка фар критически важна для безопасности: она обеспечивает достаточное освещение дороги и предотвращает ослепление других участников движения. Неверная настройка снижает видимость в темное время суток и повышает риск аварий.

При подготовке материала использовались следующие источники информации:

Техническая документация и стандарты

Официальные руководства по эксплуатации автомобилей (Lada, Renault, Kia и других марок)
Требования ГОСТ Р 41.48-2004 (Правила ЕЭК ООН №48) к световым приборам ТС
Стандарты завода-изготовителя по углам наклона фар для конкретных моделей

Специализированные ресурсы

Инструкции сервисных центров по диагностике оптики
Методические пособия автотехнических училищ
Экспертные статьи в журналах "За рулем" и "Авторевю"
Видеоинструкции профильных автоэлектриков (без гиперссылок)
Технические разделы автомобильных форумов (Drive2, Drom.ru)

Расстояние до стены	Допустимое снижение луча
5 метров	5-7 см
10 метров	10-15 см
