Установка блокировки дифференциала на ВАЗ своими руками

Статья обновлена: 18.08.2025

Базовый дифференциал автомобилей ВАЗ обеспечивает комфортную езду по асфальту, но серьезно ограничивает проходимость в тяжелых условиях. Принудительная блокировка решает эту проблему, синхронизируя вращение колес на одной оси.

Монтаж механизма требует технической подготовки и точного соблюдения регламента работ. Мы рассмотрим ключевые этапы установки и важные нюансы, которые определяют надежность и безопасность эксплуатации блокировки.

Правильный выбор комплектующих и корректная настройка критически влияют на ресурс трансмиссии и управляемость автомобиля при включенной блокировке.

Инструменты для снятия и разборки редуктора

Для демонтажа редуктора заднего моста потребуется стандартный набор слесарного инструмента: головки (24, 27, 30 мм), трещотка, вороток, удлинители, торцевые ключи, накидные и рожковые ключи (13-19 мм). Обязательно наличие мощного съемника стопорных колец полуосей, так как заводские кольца часто прикипают к посадочным местам. Требуется домкрат, подставки под кузов, емкость для слива трансмиссионного масла объемом 2-3 литра.

При разборке картера редуктора критически важны специализированные приспособления: съемник сальников хвостовика, съемник подшипников ведущей шестерни (например, ВД-40.01 или аналог), универсальный съемник стопорных гаек. Для регулировочных операций понадобится динамометрический ключ (до 250 Н·м) и индикаторная стойка с часового типа для замера бокового зазора шестерен. Подготовьте оправки для запрессовки подшипников дифференциала и хвостовика.

Ключевые комплектующие и расходники

Уплотнители: Новый сальник хвостовика редуктора, прокладка картера (либо герметик Loctite 574/Анатерм)
Крепеж: Комплект стопорных пластин гаек фланца, новые гайки крепления картера (старые часто деформируются при откручивании)
Смазочные материалы: Трансмиссионное масло GL-5 (75W-90), смазка для подшипников (Литол-24/ШРУС)

Инструмент	Назначение
Съемник стопорных колец полуосей	Демонтаж прикипевших колец без повреждения посадочных мест
Динамометрический ключ	Затяжка гаек фланца (180-240 Н·м) и болтов картера (25-30 Н·м)
Индикаторная стойка	Контроль зацепления шестерен главной пары после сборки
Съемник подшипников ВД-40.01	Снятие наружных обойм подшипников дифференциала

Обязательно проверьте состояние шлицевого съемника перед работой – слабый инструмент не справится с гайкой хвостовика, затянутой с усилием свыше 200 Н·м.
Используйте медную или латунную выколотку для аккуратного демонтажа сателлитов с осей дифференциала, исключая повреждение зеркала шестерен.

Подготовка рабочего места и демонтаж картера

Обеспечьте чистую, хорошо освещенную площадку с твердым покрытием. Поднимите автомобиль на подъемнике или установите на надежные опоры, обеспечив свободный доступ к заднему мосту. Подготовьте емкость для слива масла (минимум 1.5 литра), ветошь, защитные очки и перчатки. Убедитесь в наличии всего необходимого инструмента: головки на 12, 17, 19 мм, трещотка, вороток, торцевой ключ на 45 для болтов полуосей, съемник стопорных колец, молоток, зубило, герметик.

Зафиксируйте передние колеса противооткатными упорами, ослабьте задние колесные болты перед подъемом. Отверните сливную пробку картера заднего моста ключом на 17 мм, слейте трансмиссионное масло в подготовленную тару. После полного стекания жидкости очистите магнитную пробку от металлической стружки, временно заверните ее обратно.

Последовательность демонтажа картера

Снимите задние колеса, открутив предварительно ослабленные болты крепления.
Выбейте зубилом или снимите специальным съемником стопорные кольца полуосей через технологические отверстия в фланце балки.
Отсоедините тормозные суппорты и отведите их в сторону, не растягивая шланги (зафиксируйте проволокой).
Открутите торцевым ключом на 45 мм гайки крепления полуосей, снимите шайбы.
Аккуратно выбейте полуоси молотком через деревянную проставку, извлеките их из чулок моста.
Отверните 16 болтов крепления задней крышки картера ключом на 12 мм, начиная с верхних элементов.
Снимите картер, аккуратно поддев его монтажной лопаткой по периметру. Прилипший герметик может потребовать легкого постукивания резиновым молотком.

Критичный момент	Контроль действия
Слив масла	Прогрейте масло до 40-50°C для полного стекания
Съем полуосей	Убедитесь в отсутствии нагрузки на шлицы
Демонтаж картера	Не деформируйте прилегающие поверхности

Перед снятием картера отметьте взаимное положение редуктора и балки мелом. Тщательно очистите плоскость прилегания крышки и корпуса редуктора от остатков старого герметика металлическим шпателем. Заглушите открытый редуктор чистой ветошью для предотвращения попадания пыли и мусора в механизм.

Слив трансмиссионного масла и откручивание креплений

Установите автомобиль на эстакаду или смотровую яму, обеспечив горизонтальное положение и надежную фиксацию колес противооткатными башмаками. Прогрейте коробку передач короткой поездкой (10-15 минут) для снижения вязкости масла.

Подставьте емкость объемом не менее 2 литров под сливное отверстие картера редуктора. Ключом на 17 мм открутите сливную пробку, предварительно очистив ее от грязи. Полностью слейте отработанное масло, учитывая, что процесс займет 10-20 минут. Визуально оцените состояние стружки на магнитном элементе пробки – допустимы мелкие частицы, но крупные фрагменты указывают на износ деталей.

Демонтаж редуктора

Последовательно выполните ослабление креплений:

Отсоедините карданный вал: маркируйте фланцы перед разъединением, снимите 4 гайки крестовины ключом на 13 мм
Открутите опоры коробки передач (2 болта М10 на подрамнике)
Снимите тяги привода задних тормозов с кронштейнов редуктора

Зафиксируйте редуктор монтажной лентой или домкратом перед удалением последних крепежных элементов. Выкрутите 8 гаек крепления редуктора к балке (ключ на 17 мм), начиная с нижних. Аккуратно сдвиньте агрегат назад для расцепления фланцев и извлеките его вниз.

Крепежный элемент	Инструмент	Кол-во
Сливная пробка	Ключ 17 мм	1
Гайки кардана	Ключ 13 мм	4
Крепления редуктора	Головка 17 мм	8
Болты опор КПП	Головка 10 мм	2

Извлечение ведущей шестерни и полуосей

Открутите гайку крепления фланца ведущей шестерни, предварительно зафиксировав её от проворачивания. Используйте специальный ключ для удержания фланца или зажмите хвостовик шестерни в тисках через мягкие прокладки. Сорвите гайку ударным инструментом, затем полностью снимите её и демонтируйте шайбу.

Снимите фланец при помощи съёмника, аккуратно выбивая его по оси. Если фланец прикипел, обработайте соединение проникающей смазкой. После демонтажа фланца извлеките сальник и стопорное кольцо с хвостовика шестерни. Проверьте состояние посадочных поверхностей на предмет задиров.

Извлечение полуосей

Выполните следующие действия последовательно для обеих полуосей:

Снимите тормозные барабаны и открутите направляющие шпильки ступиц
Через технологические отверстия в фланце балки удалите стопорные кольца полуосей, используя тонкогубцы
Установите съёмник за ступицу и аккуратно выпрессуйте полуось лёгкими ударами молотка через медную проставку
Извлеките полуось вместе с подшипником, избегая перекоса

Важно: перед установкой блокировки дифференциала тщательно очистите посадочные места в картере редуктора от металлической стружки и остатков старого герметика. Проверьте состояние шлицев на полуосях – при обнаружении сколов или деформации деталь подлежит замене.

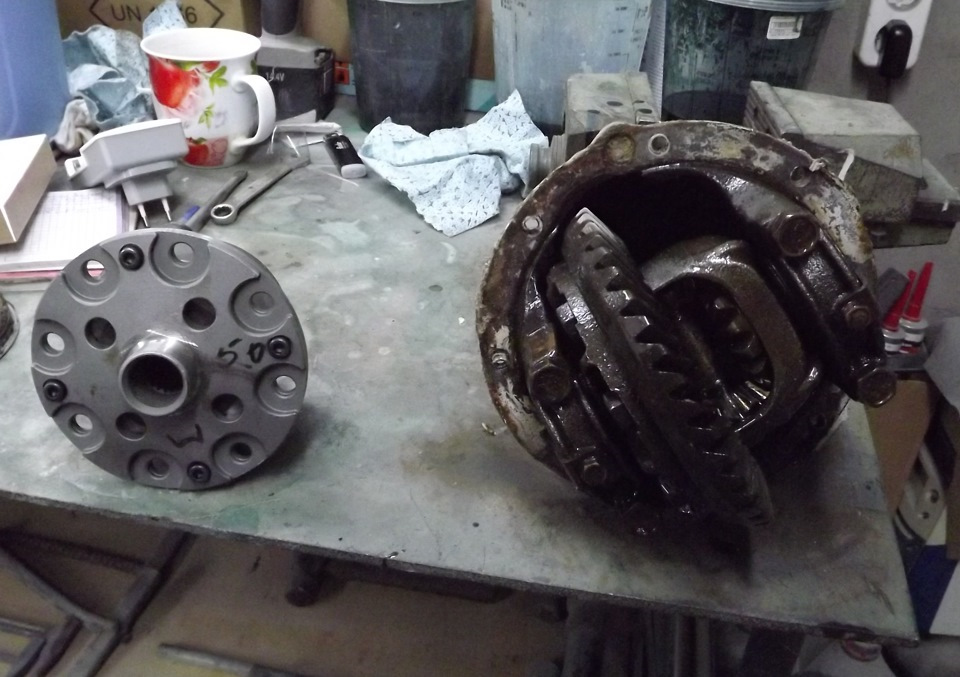

Снятие корпуса дифференциала и сателлитов

Отверните гайки крепления крышки подшипников дифференциала, используя головку с воротком. Снимите обе крышки, запоминая их ориентацию и количество регулировочных шайб под каждой – эти элементы критичны для последующей сборки. Аккуратно демонтируйте корпус дифференциала вместе с ведомой шестерней главной передачи из картера редуктора, избегая ударных нагрузок на подшипники и зубья шестерен.

Зафиксируйте корпус дифференциала в тисках через мягкие накладки, исключая деформацию. Выбейте или выпрессуйте ось сателлитов, предварительно удалив стопорный штифт (если предусмотрен конструкцией). Извлеките ось из корпуса, после чего свободно снимите оба сателлита и распорную втулку между ними. Достаньте шестерни полуосей, отмечая их положение относительно друг друга.

Демонтаж подшипников и осмотр деталей

Снимите стопорные кольца с посадочных мест подшипников корпуса дифференциала. Используйте съемник для аккуратного демонтажа конических подшипников – избегайте перекоса инструмента. Очистите все компоненты от загрязнений и остатков старой смазки. Тщательно осмотрите:

Зубья сателлитов и шестерен полуосей на отсутствие сколов, задиров и неравномерного износа
Посадочные поверхности оси сателлитов и отверстий в корпусе на предмет заедания или люфта
Состояние рабочих поверхностей подшипников и распорной втулки

Компонент	Критичные параметры проверки
Шестерни полуосей	Радиальный зазор относительно корпуса, износ зубьев по контактным пятнам
Ось сателлитов	Отсутствие прогиба, выработки в зонах контакта с сателлитами
Корпус дифференциала	Целостность посадочных мест под подшипники, отсутствие трещин

При выявлении дефектов обязательно замените поврежденные детали. Запрещается установка блокировки в корпус с изношенными посадочными местами оси сателлитов или нарушенной геометрией. Проверьте соответствие посадочных диаметров новой блокировки штатным параметрам корпуса дифференциала вашей модели ВАЗ.

Подготовьте чистые компоненты к монтажу блокировки, предварительно разложив их в порядке сборки. Убедитесь в наличии необходимого комплекта регулировочных шайб для последующей настройки зацепления главной пары и предварительного натяга подшипников дифференциала после установки новой конструкции.

Чистка и проверка шестерен на износ

Тщательная очистка всех шестерен дифференциала (ведущей, ведомой, сателлитов и полуосевых) от старой смазки, металлической стружки и загрязнений является обязательным этапом перед осмотром. Используйте качественный обезжириватель и щетки (лучше не металлические, чтобы не оставить царапин), промойте детали и полностью высушите их сжатым воздухом. Чистая поверхность критически важна для точной оценки состояния зубьев и выявления малейших дефектов.

После очистки каждую шестерню необходимо подвергнуть детальному визуальному осмотру при хорошем освещении, возможно, с использованием увеличительного стекла. Основное внимание уделяется состоянию рабочих поверхностей зубьев, боковым граням и впадинам между зубьями. Одновременно осматриваются посадочные места под подшипники и шлицевые соединения полуосевых шестерен и ведомой шестерни главной пары.

Ключевые аспекты проверки на износ и повреждения

В процессе осмотра искажайте следующие критические виды износа и повреждений:

Выкрашивание (питтинг): Появление мелких раковин или ямок на рабочих поверхностях зубьев, особенно в зоне контакта. Начальные стадии могут быть допустимы, но обширное выкрашивание ведет к ускоренному разрушению.
Задиры и следы схватывания: Глубокие продольные риски или "намазывание" металла на поверхности зубьев из-за масляного голодания или перегрузки.
Сколы и поломка зубьев: Наличие отколовшихся фрагментов или трещин, идущих от основания зуба к его вершине или вдоль зуба. Даже один скол является безусловным основанием для замены шестерни.
Износ вершины зуба: Заострение или значительное уменьшение высоты зуба по сравнению с его первоначальной геометрией.
Неравномерный износ: Локальный сильный износ на отдельных участках зубчатого венца, указывающий на неправильное зацепление или деформации корпуса дифференциала.
Износ шлицов полуосевых шестерен: Увеличение зазора, забоины, скругление граней шлицов. Сильный износ приводит к люфту и стукам.

Проверка люфтов и зацепления:

Осевой люфт сателлитов: Сателлиты должны свободно вращаться на оси, но иметь минимально ощутимый осевой люфт (обычно в пределах 0.1-0.3 мм). Чрезмерный люфт требует замены оси сателлитов и/или самих сателлитов.
Радиальный люфт полуосевых шестерен: Проверяется в корпусе дифференциала. Значительный люфт указывает на износ посадочных мест корпуса или самих шестерен.
Зазор в зацеплении сателлит/полуосевая: При фиксации одной полуосевой шестерни вторая должна проворачиваться с небольшим, но ощутимым усилием. Слишком большой свободный ход или, наоборот, заедание – признак износа.

Обнаружение любых сколов, глубоких задиров, трещин или критического износа зубьев или шлицов является абсолютным показанием к замене поврежденной шестерни (или всего комплекта главной пары при ее повреждении). Установка блокировки на изношенные шестерни приведет к их ускоренному разрушению и выходу из строя редуктора. Обязательной замене также подлежат сальники и подшипники дифференциала.

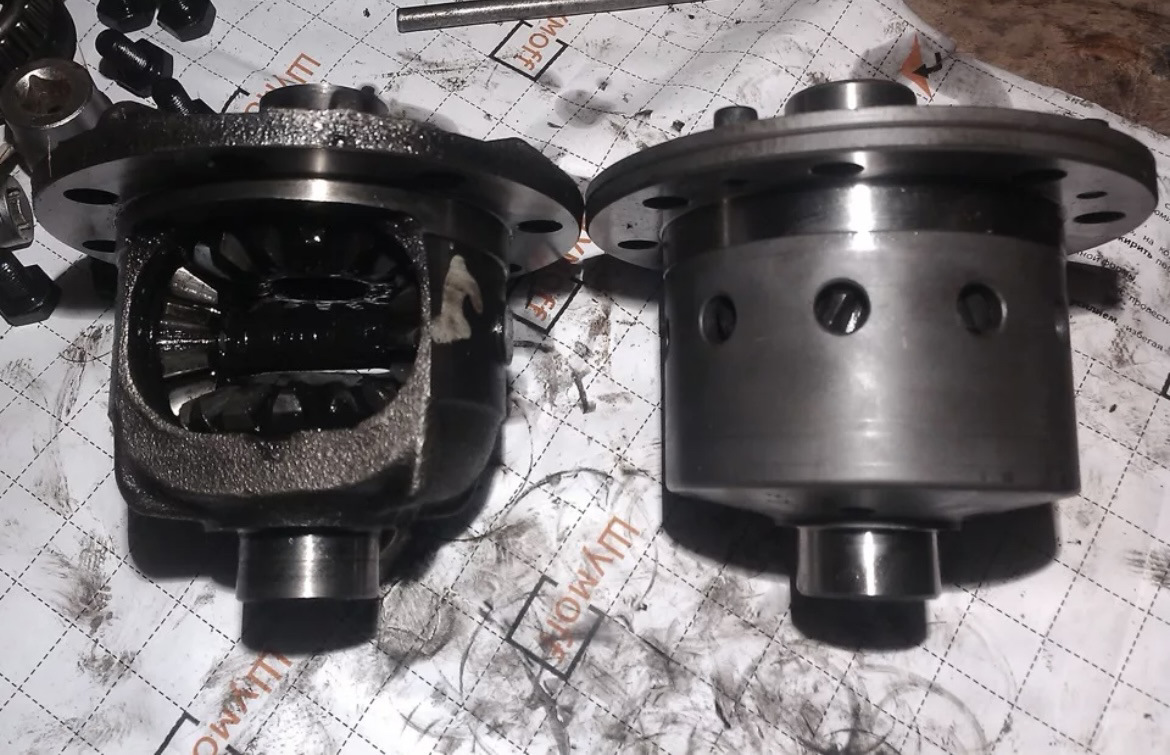

Установка блокировки вместо штатного дифференциала

Демонтаж штатного дифференциала начинается со снятия коробки передач или редуктора заднего моста. После извлечения вскрывается картер, вынимаются полуоси, шестерни главной передачи и крестовина сателлитов. Очищаются посадочные места от загрязнений и остатков герметика, проверяется состояние подшипников и шестерен.

Новая блокировка устанавливается в обратном порядке: сначала монтируется в картер редуктора, затем ставятся ведущая и ведомая шестерни. Критически важно соблюсти правильный зацеп зубьев и предварительный натяг подшипников. После сборки проверяется плавность вращения узла без закусываний.

Ключевые этапы установки

Обязательные работы после монтажа:

Регулировка бокового зазора шестерен главной пары щупом
Замена масла с присадкой LSD для фрикционных блокировок
Обкатка 500-1000 км без резких нагрузок

Особое внимание уделяется:

Центровке фланцев при установке
Моменту затяжки болтов крепления (85-100 Н∙м)
Герметизации стыков картера

Тип блокировки	Особенности установки

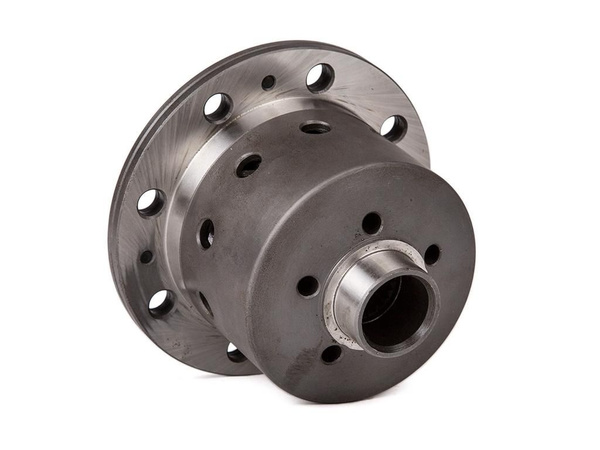

Винтовая (LSD)	Требует специальной присадки в масло

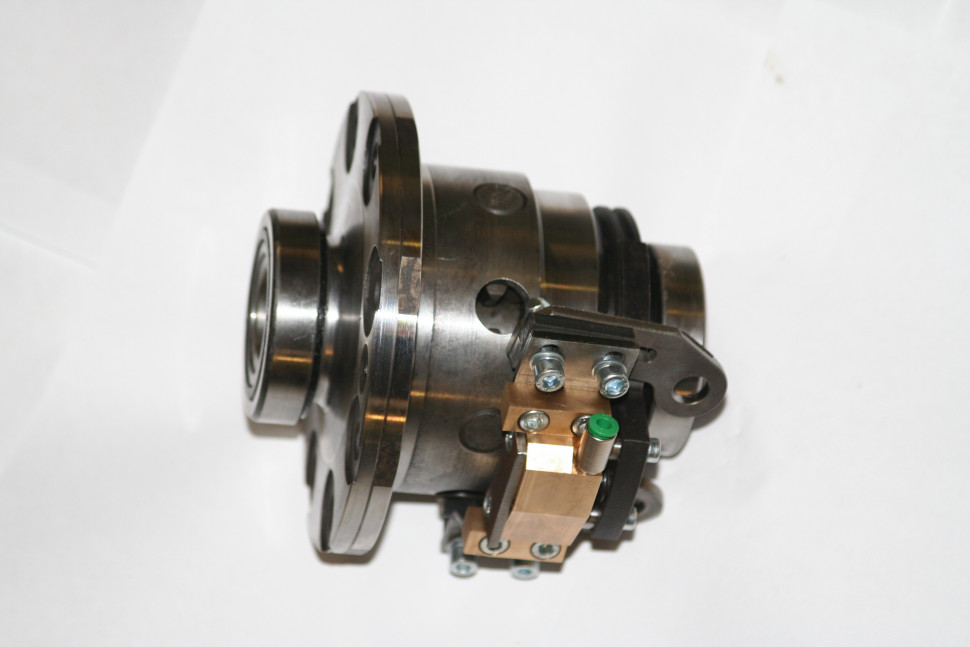

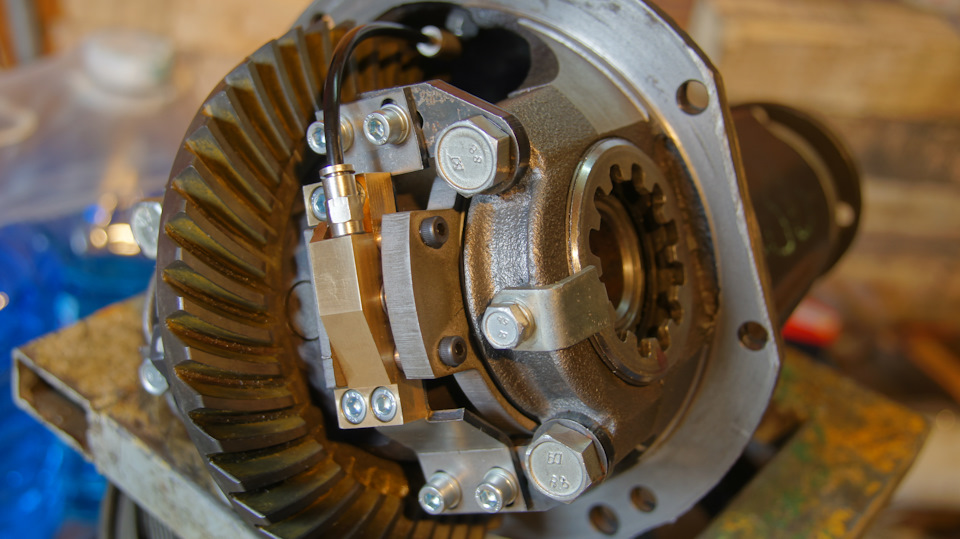

Принудительная (пневмо/электро)	Нужна прокладка трубок/проводов в салон
Кулачковая	Обязательная шлифовка посадочных мест

После установки проверяется работа на подъемнике: при вывешенных колесах блокировка должна срабатывать без пробуксовки. Тест на бездорожье проводят только после полной обкатки. Возможные проблемы – шумы при поворотах указывают на неправильную регулировку или износ деталей.

Регулировка зазоров в зацеплении шестерен

Правильная регулировка зазоров между ведомой шестерней главной передачи и сателлитами дифференциала критична для корректной работы блокировки и предотвращения ускоренного износа узла. Основные регулируемые параметры – боковой зазор в зацеплении и пятно контакта на зубьях шестерен.

Для регулировки требуются специальные инструменты: индикаторная стойка с часового типа, набор щупов разной толщины, краска-маркер (типа "Пруссик Блю") для проверки контакта. Дифференциал должен быть установлен в картер редуктора с предварительно отрегулированным подшипником ведущей шестерни.

Порядок регулировки бокового зазора

Работу выполняйте последовательно:

Зафиксируйте картер редуктора на верстаке, установите индикатор так, чтобы его ножка упиралась в вершину зуба ведомой шестерни перпендикулярно к оси.
Поворачивайте ведомую шестерню, слегка притормаживая сателлиты. Замерьте зазор в 4-5 точках по окружности, вращая шестерню за фланец ведущей шестерни.
Сравните полученные значения с допусками завода-изготовителя (обычно 0,10-0,20 мм для ВАЗ классических моделей). При отклонениях отрегулируйте зазор перемещением регулировочных гаек подшипников дифференциала:
- Уменьшение зазора – поворот обеих гаек на одинаковый угол в сторону сближения подшипников
- Увеличение зазора – поворот гаек в противоположные стороны для раздвижения подшипников
Проверьте осевой люфт дифференциала (допуск не более 0,05 мм), при необходимости подтяните гайки равномерно с обеих сторон.

Контроль пятна контакта

После установки зазора нанесите тонкий слой контрастной краски на зубья ведомой шестерни (3-4 зуба равномерно по окружности). Прокрутите шестерни в обоих направлениях под нагрузкой, имитируемой торможением сателлитов. Снимите дифференциал и оцените отпечаток:

Расположение пятна	Требуемая коррекция
Смещено к вершине зуба	Увеличить боковой зазор или добавить шайбы под подшипник ведущей шестерни
Смещено к ножке зуба	Уменьшить боковой зазор или уменьшить толщину шайб ведущей шестерни
Смещено к наружному торцу	Сдвинуть ведомую шестерню ближе к ведущей (добавить прокладки со стороны корпуса дифференциала)
Смещено к внутреннему торцу	Отодвинуть ведомую шестерню от ведущей (убрать прокладки)

Важно: Корректировки бокового зазора и положения шестерни взаимосвязаны – после изменения толщины прокладок или шайб обязательно перепроверьте боковой зазор индикатором!

Сборка редуктора и установка полуосей

После установки сателлитов и шестерен полуосей в корпус дифференциала блокировки, тщательно соберите корпус дифференциала. Убедитесь, что все компоненты установлены правильно, шестерни сателлитов свободно вращаются на своих осях, а оси надежно зафиксированы стопорными штифтами или пластинами. Нанесите тонкий слой герметика на посадочную поверхность корпуса дифференциала перед его установкой в картер редуктора.

Осторожно установите собранный корпус дифференциала с блокировкой в картер редуктора заднего моста. Установите на место ведомую шестерню главной пары (если она была снята), совместив ранее сделанные метки на фланце и корпусе подшипника. Затяните болты крепления ведомой шестерни к фланцу дифференциала с требуемым моментом, указанным в руководстве по ремонту для вашей модели ВАЗ. Установите регулировочные кольца подшипников дифференциала.

Регулировка и установка полуосей

Установите картер редуктора с дифференциалом на стенд для регулировок или обратно на задний мост, если регулировка производится на месте. Проверьте и отрегулируйте боковой зазор в зацеплении главной пары и предварительный натяг подшипников дифференциала, используя регулировочные гайки на картере редуктора. Точные значения зазоров и моментов затяжки смотрите в спецификации для вашего автомобиля.

После завершения регулировок и проверки плавности вращения, можно приступать к установке полуосей. Тщательно очистите посадочные места полуосей в чулках заднего моста и шлицы самих полуосей. Смажьте шлицы полуосей консистентной смазкой (например, ШРУС-4). Аккуратно вставьте полуось в чулок, совмещая шлицы с шестерней полуоси внутри дифференциала.

Важно: Не прилагайте чрезмерных усилий. Полуось должна войти плавно до упора фланца в торец чулка заднего моста. Повторите операцию для второй полуоси. Затяните болты крепления фланцев полуосей к ступицам задних колес с требуемым моментом. Установите на место тормозные барабаны или диски, суппорта и колеса.

Ключевые моменты:

Герметик: Обязательно нанесите новый герметик на стык картера редуктора и заднего моста перед окончательной сборкой.
Регулировки: Правильная регулировка зацепления главной пары и натяга подшипников дифференциала критична для долговечности и бесшумной работы.
Моменты затяжки: Строго соблюдайте моменты затяжки для болтов ведомой шестерни, регулировочных гаек и болтов крепления полуосей.
Смазка: Залейте в редуктор необходимое количество трансмиссионного масла соответствующей спецификации.

Контроль герметичности и заливка свежего масла

После монтажа блокировки и полной сборки редуктора критически важен контроль герметичности соединений. Непроверенные стыки фланцев, сальников и прокладки картера гарантированно приведут к утечке масла при эксплуатации, что вызовет масляное голодание узла и его катастрофический износ.

Для проверки герметичности выполните последовательные действия: тщательно протрите все наружные поверхности редуктора сухой ветошью, особое внимание уделив местам установки сальников хвостовиков, фланцам полуосей и стыку картера с крышкой. Залейте масло до контрольного уровня, запустите двигатель, включите передачу и прокрутите колеса на подъемнике 3-5 минут. Остановите двигатель и немедленно проведите визуальный осмотр редуктора со всех ракурсов при ярком освещении – малейшие капли или влажные потёки указывают на необходимость подтяжки крепежа или замены уплотнений.

Процедура замены трансмиссионного масла

Используйте исключительно масла класса GL-5 с вязкостью 75W-90 или 80W-90 в объёме 1.35-1.45 литра. Категорически недопустимо применение масел стандарта GL-4 или универсальных составов – это спровоцирует ускоренный износ шестерен блокировки.

Установите автомобиль на строго горизонтальную площадку
Очистите область вокруг заливной пробки на картере редуктора от грязи
Выкрутите пробку ключом на 17 мм
Заливайте масло шприцем или через воронку с гибким шлангом до начала вытекания из отверстия
Дождитесь прекращения капель, затем плотно заверните пробку с усилием 35-40 Н∙м

Обязательно проверьте уровень масла повторно после пробного заезда на 15-20 км – возможна усадка прокладок и потребность в доливе 50-100 мл. Контрольный осмотр на подтёки выполните через сутки после поездки.

Тестовые заезды на разных типах покрытий

После установки блокировки дифференциала критически важно провести серию тестовых заездов для проверки работоспособности системы и адаптации водителя к изменённому поведению автомобиля. Начинать следует на безопасных открытых площадках без препятствий, имитируя различные дорожные условия.

Основное внимание уделяется контролю управляемости, анализу нагрузки на трансмиссию и выявлению возможных аномальных шумов. Тестирование проводится на минимальных скоростях с постепенным усложнением условий, фиксируя реакции машины при входе в поворот, резком старте и пробуксовке.

Ключевые типы покрытий для проверки

Сухой асфальт: Оценивается "жёсткость" блокировки при парковке, разворотах и перестроениях
Мокрый грунт/грязь: Проверка срабатывания при диагональном вывешивании колёс
Рыхлый снег: Тестирование проходимости и разгрузки подвески
Лёд/утрамбованный снег: Контроль сноса передней оси в поворотах
Гравий/щебень: Анализ стабильности траектории при ускорении

Покрытие	Без блокировки	С блокировкой
Глубокая грязь	Пробуксовка одного колеса	Равномерная тяга обоих колёс
Обледенелый подъём	Срыв в боковой занос	Прямолинейное движение
Асфальтовый поворот	Лёгкость руления	Появление "подруливания"

Корректировка управляемости после установки блокировки дифференциала на ВАЗ

После монтажа блокировки дифференциала поведение автомобиля на дороге существенно меняется, особенно в поворотах и на скользких покрытиях. Жёсткая связь колёс задней оси устраняет пробуксовку, но усиливает сцепление с покрытием, что провоцирует избыточную поворачиваемость. Водителю необходимо адаптировать стиль вождения к новым динамическим характеристикам, избегая резких маневров на высокой скорости и аккуратно работая педалью газа в начале виража.

Настройка подвески становится критически важной для компенсации возросших нагрузок. Увеличение жёсткости задних пружин и амортизаторов снижает риск "клевков" при разгоне/торможении и стабилизирует крен в поворотах. Обязательно проверьте углы установки колёс (развал-схождение), так как блокировка усиливает боковую нагрузку на резину, и некорректные настройки ускорят износ шин.

Ключевые аспекты адаптации

Технические доработки:

Усиление задних амортизаторов (рекомендуются газомасляные модели с увеличенным ресурсом)
Установка стабилизатора поперечной устойчивости жёстче штатного на 15-20%
Регулировка схождения задних колёс в нулевое или отрицательное положение (-0.5°...0°)

Особенности управления:

На входе в поворот заранее сбрасывайте скорость – блокировка затрудняет инициацию вращения
При прохождении дуги не допускайте сброса газа – это может спровоцировать резкий срыв задней оси
На разнородном покрытии (асфальт/лёд) избегайте активного дросселирования – возможен неконтролируемый занос

Режим движения	Без блокировки	С блокировкой
Разгон на прямой	Пробуксовка одного колеса	Равномерное тяговое усилие
Поворот под нагрузкой	Плавное изменение траектории	Склонность к избыточной поворачиваемости
Скользкое покрытие	Потеря тяги при разнице сцепления	Риск диагонального вывешивания

Эксплуатация требует регулярного контроля состояния трансмиссии: меняйте масло в редукторе каждые 10 000 км и проверяйте температуру узла при длительной езде по бездорожью. Помните – блокировка крайне не рекомендуется для ежедневного использования в городе из-за повышенных нагрузок на полуоси и ухудшения манёвренности.
