Как самому поменять щетки генератора - подробная инструкция

Статья обновлена: 18.08.2025

Износ щеток генератора - частая причина проблем с зарядкой автомобиля. Своевременная замена предотвратит отказ электросистемы и дорогостоящий ремонт.

Работа требует аккуратности, но доступна даже начинающим автовладельцам. Правильный подбор деталей и следование инструкции гарантируют восстановление работоспособности узла.

Важно: перед началом работ отсоедините минусовую клемму аккумулятора! Это исключит короткое замыкание и защитит электрооборудование автомобиля.

Определение признаков износа щеток генератора

Щетки генератора подвержены естественному износу из-за постоянного трения о коллекторный узел. Основным индикатором необходимости замены является критическое уменьшение их длины.

Признаки неисправности проявляются как в поведении автомобиля, так и в визуальных характеристиках деталей. Наиболее частые симптомы включают:

Типичные симптомы износа

• Мигание лампы заряда АКБ на приборной панели при работе двигателя
• Нестабильное напряжение в бортовой сети (показания ниже 13.5В или скачки)
• Посторонние звуки: треск или скрежет из области генератора
• Появление искрения в генераторе при визуальном осмотре (в темное время суток)

Параметр	Норма	Требует замены
Длина щетки	Более 12 мм	Менее 8 мм
Свободный ход пружины	Равномерное прижатие	Пружина полностью сжата
Состояние контактной площадки	Ровная поверхность	Трещины, сколы, глубокие канавки

Важно: При наличии темного нагара или оплавления на коллекторе недостаточно просто заменить щетки – потребуется очистка контактных колец или ремонт ротора.

1. Измерьте остаточную длину щеток – критичным считается износ более 40% от оригинала
2. Проверьте целостность медного провода и пайки возле держателя
3. Оцените равномерность износа – перекос указывает на проблемы с держателем

Подготовка необходимых инструментов для работы

Перед началом работ по замене щеток генератора критически важно собрать все требуемые инструменты и материалы. Это исключит простои в процессе разборки и обеспечит безопасность выполнения задачи. Убедитесь, что рабочее место хорошо освещено и защищено от случайного включения стартера.

Основной перечень включает стандартный слесарный инструмент, но особое внимание уделите приспособлениям для доступа к щеточному узлу. Генератор часто расположен в труднодоступном месте моторного отсека, поэтому компактные инструменты сберегут время и нервы.

Список необходимого

• Ключи и головки: Набор рожковых ключей, торцевых головок (размеры зависят от модели авто, чаще 8-17 мм), трещотка с удлинителем.
• Отвертки: Крестовые и шлицевые (плоские) разного размера, возможна потребность в длинной или гибкой рукоятке.
• Специнструмент: Съемник стопорных колец (если щетки крепятся через них), пинцет для манипуляций в узком пространстве.
• Дополнительно: Мелкая наждачная бумага (зернистость 600-800), ветошь, фонарик, диэлектрическая смазка для контактов.

Рекомендации по материалам

Новые щетки: Обязательно приобретите комплект, соответствующий модели вашего генератора (проверьте каталожный номер или снимите старые для сравнения).

Чистящие средства: Подготовьте очиститель электрооборудования (баллончик) или безворсовую салфетку, смоченную в бензине "Калоша", для очистки коллектора и контактных колец.

Выбор новых щеток по модели автомобиля

Подбор щеток генератора осуществляется исключительно по каталожным номерам производителя автомобиля или генератора. Неправильно подобранные щетки приведут к ускоренному износу коллектора, снижению мощности генератора или полному выходу узла из строя. Использование универсальных щеточных узлов допустимо лишь при полном соответствии геометрических параметров и электрических характеристик.

Обязательно демонтируйте старый щеточный узел перед покупкой новых деталей. Даже визуально одинаковые щетки могут отличаться длиной пружины, углом наклона, способом крепления или составом графита. Особое внимание уделите автомобилям после 2000 года выпуска – многие модели используют интегрированные щеткодержатели с датчиком износа.

Ключевые параметры для подбора

• Марка и модель авто – основной ориентир для продавцов запчастей
• VIN-код – гарантирует точность при модификациях в ходе производства
• Производитель генератора (Bosch, Valeo, Denso и др.) – указывается на корпусе
• Артикул старого щеткодержателя – выбит на пластиковом корпусе узла

Пример авто	Оригинальный артикул	Аналоги
Lada Vesta	8450006920	BRG0220, КЩГ011
Kia Rio III	371704A000	DB1154, SR0118

При отсутствии оригинальных запчастей используйте только сертифицированные аналоги проверенных брендов (Cargo, ERA, Metelli). Избегайте безымянных комплектующих – дешевый графит часто содержит абразивные примеси. Для автомобилей с системой start/stop выбирайте щетки с повышенным содержанием меди в составе (маркировка "copper").

1. Сверьте длину щетки (должна быть равна или на 1-2 мм больше изношенной)
2. Проверьте диаметр контактного медного провода
3. Убедитесь в идентичности крепежных элементов
4. Оцените жесткость пружины (свободный ход не более 5 мм)

Техника безопасности при работе с электрооборудованием

Перед началом работ с генератором автомобиля обязательно отсоедините отрицательную клемму аккумуляторной батареи. Это исключает риск короткого замыкания и случайной подачи напряжения на клеммы генератора во время замены щеток. Убедитесь, что ключ зажигания находится в положении «OFF», а все энергопотребляющие устройства (фары, магнитола) выключены.

Используйте только инструменты с изолированными рукоятками, даже после снятия клеммы АКБ. Генератор содержит конденсаторы, способные сохранять остаточный заряд, а контакт с токопроводящими элементами под капотом может привести к удару током. Работайте в сухих условиях, исключите контакт одежды или инструментов с движущимися частями двигателя.

Ключевые требования при замене щёток

• Защита глаз: Надевайте очки – угольная пыль от щёток и мелкие пружины могут травмировать глаза.
• Фиксация автомобиля: Затяните ручной тормоз, установите авто на ровную поверхность, под колёса подложите противооткатные упоры.
• Контроль температуры: Дождитесь полного остывания двигателя и генератора. Горячие поверхности вызывают ожоги.
• Рабочее пространство: Обеспечьте хорошее освещение и вентиляцию. Уберите легковоспламеняющиеся жидкости от места работ.

Запрещено	Разрешено/Обязательно
Работать под напряжением	Проверять мультиметром отсутствие напряжения на клеммах генератора
Использовать металлические украшения	Применять диэлектрические перчатки при диагностике цепи
Оставлять инструменты на клеммах АКБ	Маркировать снятые провода для правильной сборки

После установки новых щёток не подключайте клемму АКБ сразу. Убедитесь, что все крепления генератора затянуты, провода подключены в соответствии со схемой, а корпус щёткодержателя надёжно зафиксирован. Первый запуск двигателя выполняйте в режиме холостого хода, контролируя отсутствие искрения или посторонних шумов из генератора.

Отсоединение минусовой клеммы аккумулятора

Перед любыми манипуляциями с электрооборудованием автомобиля, включая замену щеток генератора, критически важно полностью обесточить бортовую сеть. Первым и обязательным действием для этого является отсоединение клеммы от отрицательного вывода аккумуляторной батареи (АКБ).

Пренебрежение этим шагом создает высокий риск короткого замыкания при случайном касании металлических частей генератора или кузова инструментом. Это может привести к выходу из строя электронных компонентов автомобиля (реле-регулятора, ЭБУ), повреждению проводки, возгоранию или поражению электрическим током.

Последовательность действий

1. Убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка.
2. Найдите аккумуляторную батарею в подкапотном пространстве (реже – в багажнике или салоне).
3. Определите отрицательную клемму. Она всегда обозначена знаком «-» (минус), имеет черный или синий защитный колпачок и подключена к массе автомобиля (кузову, двигателю).
4. Ключом подходящего размера (обычно 10 мм) ослабьте гайку крепления клеммы на выводе АКБ.
5. Аккуратно снимите клемму с отрицательного вывода батареи.
6. Надежно отведите отсоединенную клемму в сторону от вывода АКБ. Убедитесь, что она ни при каких обстоятельствах не сможет случайно коснуться металлической части вывода или кузова автомобиля во время вашей работы.

Поиск расположения генератора в подкапотном пространстве

Генератор в большинстве автомобилей закреплен в передней части двигателя, так как приводится в движение ремнем от коленчатого вала. Он обычно размещен в верхней или нижней части моторного отсека, часто сбоку (со стороны водителя или пассажира), в зоне свободного доступа для натяжения приводного ремня. Ищите металлический корпус цилиндрической или прямоугольной формы с характерными вентиляционными ребрами охлаждения.

Ключевым ориентиром служит толстый силовой провод (красного или черного цвета), идущий от генератора к плюсовой клемме аккумулятора или к стартеру. Также на корпусе или рядом будет расположен пластиковый разъем электрического подключения (часто прямоугольный, с несколькими контактами), ведущий к регулятору напряжения. Если визуально найти сложно, проследите траекторию приводного ремня от шкива коленвала – один из натяжных роликов или шкивов будет принадлежать генератору.

Типичные места установки и признаки:

• Верхнее расположение: Наиболее распространено. Генератор крепится кронштейнами к блоку цилиндров или ГБЦ над приводом ГРМ/вспомогательных агрегатов. Легко доступен сверху.
• Нижнее расположение: Чаще встречается на автомобилях с поперечным двигателем. Находится под впускным коллектором или рядом с масляным поддоном. Может потребовать смотровой ямы или подъема авто.
• Идентификация по проводам:
  • Толстый силовой кабель (B+): Прямое подключение к "+" АКБ.
  • Пластиковый разъем: Соединение с регулятором напряжения (обычно 2-4 контакта).

Модель авто (пример)	Типичное расположение	Особенности доступа
ВАЗ 2108-2115	Справа вверху, под воздушным фильтром	Снятие корпуса воздушного фильтра упрощает доступ
Volkswagen Golf/Jetta (1.6 MPI)	Слева внизу, под впускным коллектором	Требуется частичный демонтаж защиты двигателя
Toyota Corolla (1.6)	Справа вверху, рядом с блоком цилиндров	Хорошо виден при открытом капоте

Если возникают сомнения, сверьтесь с руководством по ремонту для вашей конкретной модели – там всегда указано точное место и способ крепления. Очистка корпуса от грязи тряпкой поможет лучше рассмотреть наклейки или маркировку производителя.

Демонтаж пластиковых защитных кожухов

Перед началом работ убедитесь, что генератор полностью обесточен и снят с автомобиля. Очистите его поверхность от грязи ветошью, чтобы предотвратить попадание мусора внутрь корпуса при разборке.

Внимательно осмотрите кожух на предмет типа креплений. Чаще всего используются:

• Пластиковые защелки (фиксаторы) по периметру
• Винты с крестообразным шлицем (обычно 3-5 штук)
• Комбинированное крепление: винты + защелки

Последовательность снятия

1. Винтовые соединения: Выкрутите все крепежные винты с помощью отвертки подходящего размера. Сложите их в отдельную емкость, чтобы избежать потерь.
2. Защелки: Пластиковой монтажной лопаткой или плоской отверткой с защищенной изолентой рабочей частью последовательно отожмите фиксаторы. Начинайте с угловых элементов, приподнимая край кожуха на 2-3 мм.
3. Снятие: Аккуратными раскачивающими движениями отделите кожух от корпуса генератора. Не прилагайте резких усилий – пластик может треснуть.
4. Осмотр: Проверьте целостность посадочных мест и фиксаторов. При обнаружении сломанных элементов подготовьте клей для пластика до начала сборки.

Тип крепления	Инструмент	Особенности
Защелки	Пластиковая лопатка	Поддевать строго в местах пазов, не деформировать края
Винты	Крестовая отвертка PH2	Прикипевшие винты обработать WD-40 перед откручиванием

Очистка зона вокруг генератора от загрязнений

Перед началом работ тщательно удалите масляные пятна, грязь и пыль с корпуса генератора и прилегающих участков. Используйте сухую ветошь или щетку с жесткой щетиной, уделяя особое внимание местам крепления и вентиляционным решеткам. Это предотвратит попадание абразивных частиц внутрь узла при демонтаже.

Обработайте труднодоступные зоны сжатым воздухом (компрессором или баллончиком), продув крепежные болты и стыки корпуса. При сильных загрязнениях допускается применение обезжиривателя, но избегайте прямого контакта жидкости с электроразъемами. Убедитесь, что рабочая поверхность полностью сухая перед следующим этапом.

Критичные зоны для очистки:

• Торец задней крышки (место установки щеткодержателя)
• Поясок контактных болтов
• Паз для фиксации щеточного узла

Важно: Не используйте воду или агрессивные растворители – это может повредить изоляцию проводов!

Определение типа крепления щеточного узла

Тип крепления щеточного узла напрямую влияет на метод демонтажа и установки новых щеток. В современных генераторах встречаются три основных варианта фиксации: болтовое соединение, пайка или клипсовое крепление. Первым делом снимите защитный кожух генератора и визуально определите конструкцию узла.

Обратите внимание на наличие проводов, идущих к щеткодержателю: если они припаяны к контактным площадкам или зафиксированы гайками – это указывает на съемный узел. При отсутствии видимых креплений вероятно применение клея или термофиксации, требующее аккуратного отсоединения.

Распространенные типы креплений

• Болтовое соединение: Щетки зафиксированы винтами через монтажные пластины. Для демонтажа потребуется отвертка или ключ нужного размера.
• Пайка: Провода припаяны к контактным шпилькам. Требуется прогрев паяльником 40-60 Вт с последующим отсоединением.
• Клипсы/защелки: Пластиковый корпус удерживается пружинными фиксаторами. Достаточно поддеть отверткой с плоским жалом.

Тип крепления	Идентификация	Инструмент
Болтовое	Видимые головки винтов, гайки	Крестовая/плоская отвертка, ключ-трещетка
Пайка	Припои на контактах, отсутствие разъемов	Паяльник, оловоотсос, кусачки
Клипсовое	Пластиковые защелки по бокам корпуса	Плоская отвертка, монтажная лопатка

Важно! Перед демонтажом сделайте фотофиксацию расположения проводов и щеткодержателя. Если обнаружены следы термоклея – прогрейте феном (150-200°C) для размягчения. Избегайте чрезмерных усилий при отсоединении пластиковых деталей.

Демонтаж электрических разъемов на генераторе

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и повреждения электрооборудования. Убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка.

Визуально определите все электрические соединения на корпусе генератора: основной силовой разъем (клемма B+), разъем возбуждения (D+ или DF), датчик фазы (при наличии) и другие дополнительные контакты. Зафиксируйте их расположение на фото или схеме.

Порядок отсоединения разъемов

1. Силовой кабель (B+):
   • Ослабьте гайку на клемме красного провода гаечным ключом (обычно 10-12 мм)
   • Снимите токопроводящую шайбу и наконечник провода с болта
   • Изолируйте оголенный конец провода изолентой
2. Штекерные разъемы:
   • Нажмите на пластиковый фиксатор колодки
   • Покачивая из стороны в сторону, отсоедините разъем от корпуса генератора
   • Не тяните за провода – только за корпус разъема
3. Мелкие клеммы:
   • Ослабьте винты крепления тонких проводов (при наличии)
   • Снимите кольцевые или вилочные наконечники с контактов

Проверьте целостность изоляции и состояние контактов на всех снятых разъемах. При обнаружении окислов очистите контактные группы мелкой наждачной бумагой или специальным раствором.

Уложите отсоединенные провода в сторону, чтобы они не мешали дальнейшей разборке генератора. Убедитесь, что кабели не натянуты и не контактируют с подвижными элементами подкапотного пространства.

Ослабление натяжения ремня генератора

Ослабление ремня генератора является обязательной процедурой перед снятием самого генератора для доступа к щеточному узлу. Натянутый ремень не позволит сдвинуть генератор с места или демонтировать его крепления. Работу выполняйте на остывшем двигателе при отключенной клемме "минус" аккумулятора.

Найдите точки крепления генератора к двигателю и регулировочный механизм. Обычно генератор фиксируется нижним болтом к кронштейну и верхним болтом к регулировочной планке (тяге). Именно верхнее крепление отвечает за натяжение ремня.

Пошаговый процесс ослабления

1. Ослабьте гайку регулировочной планки. Используйте ключ нужного размера (чаще всего 13-17 мм). Не выкручивайте гайку полностью, достаточно ослабить ее на несколько оборотов.
2. Ослабьте верхний крепежный болт генератора. Это позволит корпусу генератора свободно перемещаться по планке.
3. Сдвиньте генератор к двигателю. Приложите умеренное усилие рукой или монтировкой, чтобы генератор переместился по направлению к блоку цилиндров. Это ослабит натяжение ремня.
4. Снимите ремень со шкива генератора. После ослабления ремня его можно легко стянуть вручную со шкива генератора, не затрагивая другие шкивы (помповы, коленвала).

После выполнения этих действий генератор будет готов к демонтажу для замены щеток. Запомните положение ремня на остальных шкивах или сделайте фото, чтобы корректно установить его обратно. При обратной сборке потребуется заново отрегулировать натяжение ремня согласно спецификации производителя.

Снятие генератора (при необходимости)

При ограниченном доступе к щеточному узлу потребуется демонтаж генератора. Эта процедура требует аккуратности и соблюдения последовательности действий.

Перед началом работ подготовьте набор ключей (обычно на 10, 13, 17 мм), отвертки, съемник для шкива (если нужен) и контейнер для мелких деталей. Убедитесь в наличии свободного рабочего пространства под капотом.

Пошаговый процесс демонтажа

1. Отсоедините аккумулятор: Снимите минусовую клемму для предотвращения короткого замыкания
2. Ослабьте ремень: Найдите регулировочную планку генератора, ослабьте крепежную гайку и болт натяжения
3. Снимите приводной ремень: Сдвиньте генератор к двигателю для ослабления ремня, затем снимите его со шкива
4. Отключите разъемы:
   • Отожмите фиксатор колодки регулятора напряжения
   • Открутите гайку силового провода (B+) гаечным ключом
5. Выкрутите крепежные болты:
   • Нижний болт (обычно длинный, проходит через кронштейн)
   • Верхний болт (чаще со стороны регулировочной планки)
6. Извлеките генератор: Покачивая корпус, аккуратно выньте агрегат через верх моторного отсека. Избегайте повреждения радиатора и кузовных элементов

Важно: При демонтаже зафиксируйте положение и ориентацию генератора. Сразу защитите открытые контакты от загрязнения изолентой или пакетом.

Снятие защиты задней крышки генератора

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь, что ключ зажигания находится в положении "OFF", а все потребители электроэнергии выключены.

Очистите корпус генератора от грязи и масла с помощью ветоши и щетки, уделяя особое внимание области крепления задней крышки. Это предотвратит попадание абразивных частиц внутрь устройства при разборке.

Последовательность демонтажа крышки

Выполните следующие действия для доступа к щеточному узлу:

1. Ослабьте крепежные гайки или болты задней защитной крышки с помощью накидного или рожкового ключа соответствующего размера. Обычно требуется ключ на 8-10 мм.
2. Аккуратно подденьте крышку плоской отверткой или монтажной лопаткой в местах технологических пазов. Избегайте приложения чрезмерных усилий, способных повредить корпус.
3. Снимите крышку вместе с прикрепленным к ней щеткодержателем, удерживая сборку горизонтально. При наличии резиновых уплотнителей проверьте их целостность.

Важные замечания: Если крышка "прикипела", обработайте стык проникающей смазкой типа WD-40 и выждите 5-10 минут. Не используйте ударные инструменты – корпус генератора выполнен из алюминиевого сплава и хрупок.

Тип крепежа	Инструмент	Особенности
Болты под звездочку (TORX)	Набор бит T20-T30	Требует плотного прилегания инструмента
Шлицевые гайки	Торцевая головка 8-10 мм	Часто встречается на азиатских авто
Саморезы с крестообразным шлицем	Отвертка PH2	Характерно для старых моделей

После демонтажа положите крышку щеточным узлом вверх на чистую поверхность. Избегайте контакта графитовых щеток с маслом или жидкостями – это приведет к их преждевременному износу.

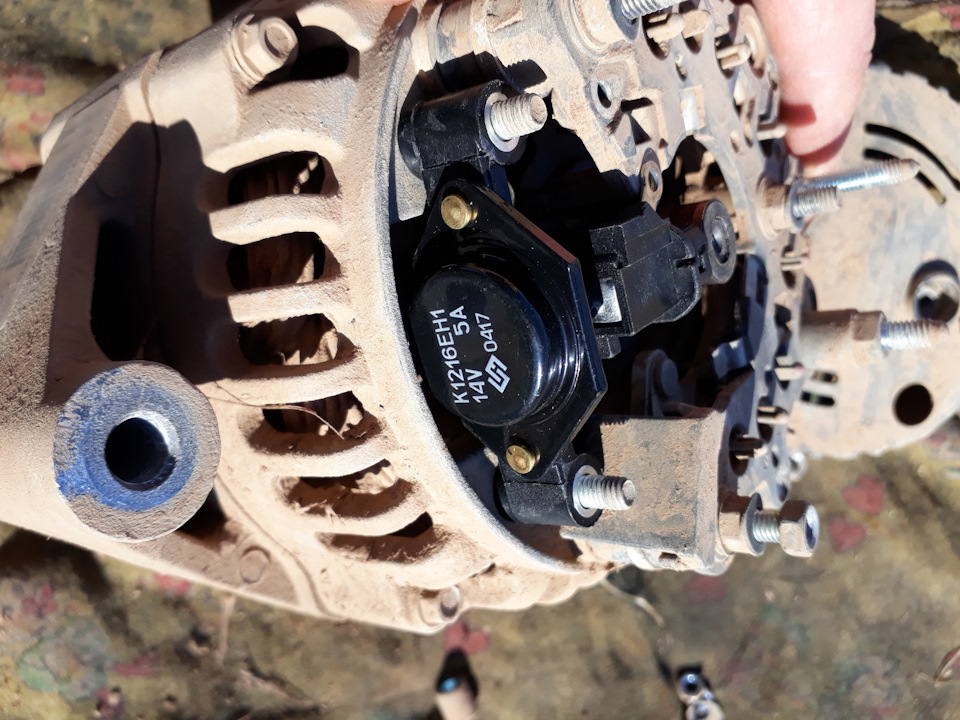

Визуальная идентификация щеткоподержателя

Щеткоподержатель представляет собой пластиковый или металлический блок, закрепленный на корпусе генератора или на задней крышке под защитным кожухом. Его основная функция – фиксация щеток и обеспечение их прижима к контактным кольцам ротора через пружины. Блок обычно имеет прямоугольную или квадратную форму, часто черного цвета, и заметно выделяется на фоне других компонентов.

Ищите компактный узел с характерными выступающими контактами (обычно медными клеммами или проводами), к которому подходят два тонких изолированных провода (от регулятора напряжения). Часто он прикручен одним или двумя винтами/болтами. На его поверхности видны углубления или каналы, в которых скользят сами щетки (графитовые стержни), а также могут быть видны концы пружин, давящих на щетки.

Ключевые признаки щеткоподержателя:

• Месторасположение: На задней (противоположной шкиву) части генератора, часто под пластиковым или металлическим кожухом, который нужно снять.
• Провода: К узлу подходят два тонких провода (плюсовой и минусовой от регулятора).
• Конструкция: Блок с видимыми пазами/отверстиями, в которых движутся щетки. При снятом кожухе часто видны торцы самих щеток и пружины.
• Крепление: Фиксируется винтами/болтами к корпусу или регулятору напряжения.

Обратите внимание: на некоторых моделях генераторов щеткоподержатель конструктивно объединен с регулятором напряжения в один неразборный узел. В этом случае вы увидите единый пластиковый блок с клеммами для подключения бортовой сети и более массивным радиатором (у регулятора). Щетки в таком блоке являются его неотъемлемой частью.

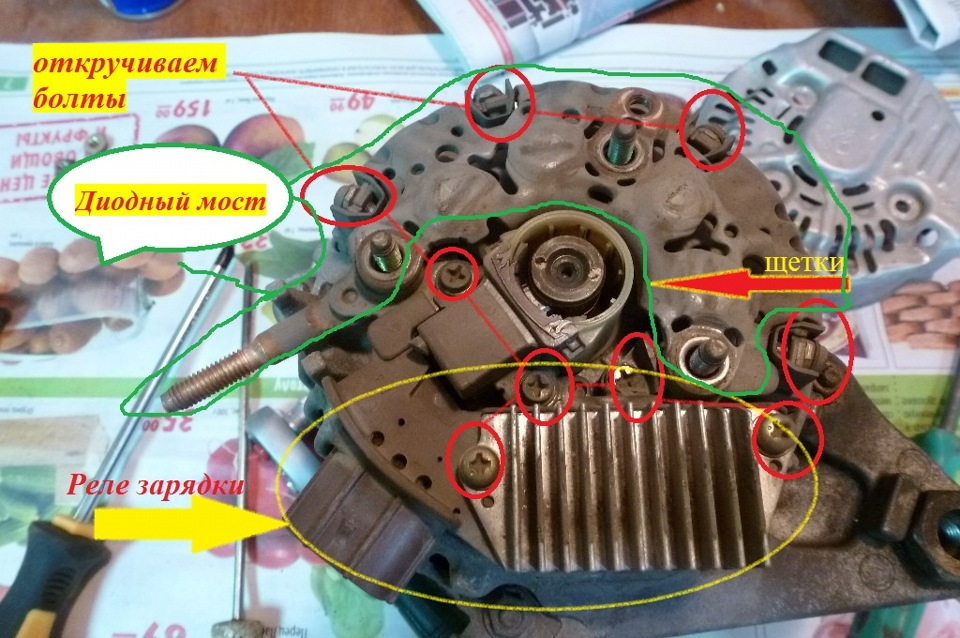

Извлечение старых щеток из посадочных гнезд

После получения доступа к щеткодержателю и снятия защитного кожуха (при его наличии), переходите к демонтажу изношенных элементов. Убедитесь, что генератор обесточен и отсоединен от аккумулятора во избежание короткого замыкания.

Осмотрите конструкцию щеточного узла: щетки могут фиксироваться винтами, пружинными защелками или удерживаться только давлением пружины внутри гнезда. Определите тип крепления перед началом извлечения.

Процесс демонтажа

Ключевые шаги:

1. Если щетки прикручены – аккуратно открутите крепежные винты крестовой или плоской отверткой (размер подбирайте точно во избежание срыва шлица).
2. При наличии фиксаторов-защелок – осторожно отожмите их тонкой отверткой или шилом, придерживая щетку пальцами.
3. Для щеток без жесткого крепления: сожмите пружину через корпус гнезда тонкогубцами, освобождая давление на щетку.

Аккуратно извлеките каждую щетку из гнезда, потянув ее за медный проводник или корпус. Не прилагайте избыточного усилия – если элемент не выходит, проверьте, полностью ли освобождены фиксаторы. Изношенные щетки часто крошатся – удаляйте все фрагменты из гнезда пинцетом.

Тип крепления	Инструмент	Особенности
Винтовое	Отвертка (шлиц/крест)	Проверьте наличие токопроводящей пасты под контактами
Пружинная защелка	Тонкая отвертка, шило	Фиксатор легко ломается – действуйте плавно
Бескрепежный (в пазу)	Тонкогубцы	Щетка может выпасть при сжатии пружины

Проверьте состояние пружин в гнездах после извлечения щеток: они должны быть упругими, без коррозии и деформаций. Слабые пружины требуют замены для надежного прижима новых щеток к коллектору.

Замер длины щеток для подтверждения износа

После извлечения щеточного узла тщательно очистите щетки и их посадочные места от графитовой пыли сухой ветошью или мягкой кистью. Убедитесь, что на измерительной поверхности нет загрязнений, искажающих реальные размеры элементов. Проверьте целостность медных токопроводящих жил – их расслоение или надлом требуют замены независимо от длины графитовых стержней.

Возьмите штангенциркуль или линейку с миллиметровыми делениями. Расположите щетку на ровной поверхности рабочей частью вниз, прижмите измерительный инструмент к корпусу держателя. Зафиксируйте расстояние от края металлической пластины (контактной колодки) до конца графитового стержня. Повторите замер для второй щетки – допустимая разница в длине не должна превышать 1 мм.

Критерии оценки и допустимые значения

Сравните результаты с техническими требованиями производителя. Если документация утеряна, используйте универсальные нормы износа:

• Номинальная длина новых щеток: обычно 25-35 мм в зависимости от модели генератора
• Критический минимум: 8-12 мм (при остатке менее ⅓ от исходного размера)
• Признак неравномерного износа: разница свыше 1.5 мм между щетками

Важно! Щетки с трещинами, сколами или глубокими выработками подлежат замене даже при сохранении достаточной длины. Особое внимание уделите пружинам – их ослабление приводит к недостаточному прижатию, что вызывает искрение и перегрев.

Очистка коллектора от графитовой пыли

После извлечения старых щеток тщательно осмотрите коллектор (медный барабан) на роторе. Скопление графитовой пыли между ламелями ухудшает контакт и снижает эффективность работы генератора. Не игнорируйте этот этап, даже если визуально загрязнение кажется незначительным.

Используйте сжатый воздух под низким давлением для продувки зазоров между ламелями коллектора. Удаляйте пыль аккуратно, избегая повреждения медной поверхности. При отсутствии компрессора воспользуйтесь мягкой кисточкой с натуральным ворсом (например, художественной). Никогда не применяйте металлические щетки или абразивы.

Техника безопасной очистки

1. Зафиксируйте ротор, предотвратив его вращение во время чистки (через смотровое окно или ступицу).
2. Обработайте ламели специальным очистителем для электрооборудования (например, KONTAKT U). Распылите состав на безворсовую салфетку, а не напрямую на коллектор.
3. Мягкими круговыми движениями протрите поверхность коллектора до полного удаления нагара. Особое внимание уделите пространству между ламелями.
4. Просушите поверхность чистой сухой тканью. Убедитесь в отсутствии ворсинок или остатков ткани.

При обнаружении глубоких выработок, сколов или неравномерного износа ламелей потребуется проточка коллектора на токарном станке. Выполнять эту операцию самостоятельно без опыта категорически не рекомендуется – обратитесь в специализированную мастерскую.

Проверка состояния контактных колец

Состояние контактных колец напрямую влияет на качество передачи тока к обмотке возбуждения ротора. Любые дефекты поверхности приводят к искрению, ускоренному износу щеток и нестабильной работе генератора. Проверку выполняют при каждом демонтаже щеточного узла.

Идеальные кольца имеют гладкую матовую поверхность без глубоких рисок или выгораний. Критичные проблемы: глубокие канавки от щеток (глубиной свыше 0,5 мм), овальность или биение, масляные пятна, локальные оплавления или черный нагар от искрения.

Методы диагностики

Тип проверки	Инструкция	Критерии оценки
Визуальный осмотр	Протрите кольца безворсовой тканью, смоченной в бензине. Осмотрите при ярком свете под разными углами	Допустимы: равномерная матовая поверхность, мелкие продольные риски. Недопустимы: сколы, глубокие борозды, пятна нагара
Замер биения	Закрепите индикаторную стойку напротив кольца. Проворачивайте ротор, фиксируя отклонение стрелки	Максимальное биение: 0,05 мм. Превышение требует проточки колец на токарном станке
Контроль износа	Штангенциркулем измерьте диаметр кольца в 3-4 точках по окружности	Минимальный диаметр указан в мануале авто (обычно не менее 36-38 мм для легковых). Разница между замеров >0,1 мм – критична

Важные замечания:

• Масляные пятна свидетельствуют о течи подшипника – устраните причину до установки новых щеток
• Темные пятна окислов удаляйте стеклянной шкуркой-нулевкой (только при вращении ротора!), затем обезжирьте
• При глубине рисок >0,5 мм или биении >0,08 мм кольца подлежат замене или проточке

Сборка щеточного узла с новыми щетками

Извлеките новые щетки из упаковки, убедившись в отсутствии заводских дефектов. Совместите контактные площадки щеток с крепежными пазами щеткодержателя, соблюдая первоначальную ориентацию.

Аккуратно вдавите щетки в направляющие каналы до характерного щелчка фиксаторов. Проверьте свободный ход щеток – они должны перемещаться без заеданий при легком нажатии пальцем.

Ключевые этапы подключения

1. Подсоедините клеммные провода к контактным болтам согласно схеме:
   • Красный провод – к клемме "B+"
   • Черный/синий провод – к клемме "D+"
2. Затяните гайки крестовой отверткой с усилием 1.5-2 Нм
3. Установите прижимные пружины в пазы корпуса, убедившись в их правильной посадке

Элемент	Контрольная проверка
Пружины	Равномерное усилие на обе щетки
Изоляция	Отсутствие оголенных контактов
Корпус узла	Целостность крепежных лапок

Фиксация пружин в сжатом положении

После извлечения старых щеток и подготовки новых необходимо зафиксировать пружины щеткодержателя в сжатом состоянии. Это предотвратит их самопроизвольное разжатие при установке узла в генератор. Пружины создают рабочее давление на щетки, и их преждевременное освобождение усложнит монтаж.

Используйте временные фиксаторы, которые легко удалить после установки щеткодержателя. Важно обеспечить равномерное сжатие пружин без перекосов, чтобы щетки свободно двигались в направляющих. Не применяйте избыточное усилие, способное деформировать элементы конструкции.

Практические методы фиксации

1. Медная проволока: Отрежьте отрезок мягкой проволоки длиной 5-8 см. Сожмите пружину, пропустите проволоку через технологические отверстия в держателе и плотно скрутите концы снаружи.
2. Пластиковые стяжки: Проденьте узкую стяжку через отверстия держателя, охватывая сжатую пружину. Затяните до упора, оставив длинный "хвост" для последующего срезания.
3. Деревянные клинья: Для крупных щеток вставьте тонкие клинышки из мягкой древесины между пружиной и корпусом держателя. Убедитесь в надежной фиксации без повреждения деталей.

Метод	Надежность	Сложность удаления
Медная проволока	Высокая	Кусачками после монтажа
Пластиковые стяжки	Средняя	Срезание ножом/кусачками
Деревянные клинья	Низкая (для простых конструкций)	Выбивание отверткой

Контрольный пункт: Убедитесь, что щетки выступают из держателя на 5-10 мм при сжатых пружинах. Это гарантирует их правильный контакт с коллектором после установки. Проверьте свободу хода щеток в пазах – они должны перемещаться без заеданий.

Фиксаторы удаляйте только после полной сборки и затяжки крепежа щеткодержателя. Действуйте последовательно: сначала извлеките элементы с одной щетки, затем – с другой. Резкое одновременное освобождение пружин может сместить узел.

Установка щеткодержателя на генератор

После демонтажа старого щеткодержателя и очистки посадочного места от грязи, подготовьте новый узел к установке. Проверьте длину щеток – они должны выступать из держателя минимум на 5 мм, иначе потребуется замена. Убедитесь, что контактные клеммы и изоляция на проводах не повреждены.

Аккуратно совместите крепежные отверстия щеткодержателя с резьбовыми гнездами на генераторе. Зафиксируйте узел винтами, избегая перекосов – даже небольшой наклон приведет к заклиниванию щеток. Не затягивайте крепления до конца на этом этапе.

Ключевые этапы фиксации

1. Вручную вкрутите монтажные винты до соприкосновения шляпок с корпусом
2. Чередуя винты, выполните предварительную затяжку с усилием 2-3 Н·м
3. Окончательно дотяните крепеж крестообразно динамометрическим ключом (значение указано в мануале, обычно 4-7 Н·м)

Подключите контактные провода к соответствующим клеммам генератора. Красный провод всегда соединяется с выводом "+" (плюс), черный/коричневый – с массой или выводом "Ш" (щетка). Проверьте надежность контактов и отсутствие перегибов кабелей.

Контрольная точка	Требования
Свобода хода щеток	Движение в пазах без заеданий
Выступ щеток над коллектором	Не менее 80% от первоначальной длины
Положение пружин	Строго по центру тыльной части щеток

Перед сборкой генератора вручную прокрутите ротор, убедившись, что щетки плавно скользят по коллекторным пластинам без стука или вибрации. Категорически запрещено запускать двигатель без проверки свободного вращения ротора!

Проверка свободного хода щеток в пазах

Убедитесь, что щетки беспрепятственно перемещаются в своих направляющих пазах при нажатии пальцем. Заедание или заклинивание свидетельствует о загрязнении, деформации пазов или износе самой щетки. Неподвижность щетки в пазу нарушает контакт с коллектором и требует немедленного устранения.

Для точной диагностики извлеките щетку из держателя, предварительно отсоединив пружину. Визуально осмотрите паз на наличие нагара, окислов, заусенцев или механических повреждений. Проведите пальцем по внутренним стенкам канала – поверхность должна быть идеально гладкой.

Алгоритм проверки и устранения неисправностей

Выполните следующие действия:

1. Нажмите на щетку через окно держателя – она должна плавно утапливаться и возвращаться пружиной.
2. При сопротивлении движении извлеките щетку и проверьте ее боковые грани:
   • Нагар/грязь – очистите ластиком или мягкой ветошью с бензином
   • Деформация – замените щетку при скругленных ребрах или трещинах
3. Проинспектируйте паз держателя:
   • Удалите окислы тонкой наждачной бумагой (зернистость P600)
   • Обезжирьте канал тампоном, смоченным в бензине

Критические требования после обработки:

Параметр	Норма
Зазор между щеткой и стенками паза	0,1-0,3 мм
Усилие перемещения	Без ощутимого сопротивления
Угол наклона щетки в пазу	Не более 2° от вертикали

Проверьте возврат щетки пружиной после принудительного утапливания. При малейшем заедании повторите очистку – даже микроскопические частицы графита нарушают работу. Установите щетку обратно только после достижения идеального скольжения.

Обратная сборка корпуса генератора

Проверьте корректность установки всех внутренних компонентов: коллектор должен быть чистым, ротор свободно вращаться без затираний, а щетки – плотно прилегать к ламелям без перекосов. Убедитесь, что провода щеткодержателя не контактируют с подвижными элементами и проложены в штатных канавках корпуса.

Аккуратно совместите две половины корпуса генератора, следя за правильным позиционированием крепежных выступов и отсутствием пережатия проводов. Приложите равномерное усилие по периметру стыка до полного соединения плоскостей без зазоров – внутренние уплотнения должны зафиксироваться в пазах.

Ключевые этапы фиксации корпуса

1. Вставьте стяжные болты в отверстия, предварительно нанеся на резьбу термостойкую фиксационную жидкость (например, Loctite 243).
2. Затягивайте крепеж крестообразно малыми усилиями, соблюдая момент затяжки, указанный в мануале (обычно 8-12 Нм).
3. Проконтролируйте соосность посадочных мест под подшипники – люфт недопустим.

Параметр	Требование
Зазор между половинками	≤ 0.1 мм по всему периметру
Сопротивление изоляции	> 10 МОм (проверка мегомметром)
Свобода вращения вала	Без заеданий, плавный ход

Подключите силовой кабель и клемму возбуждения согласно схеме производителя, затяните гайки с указанным моментом. Обязательно проверьте отсутствие короткого замыкания на корпус мультиметром в режиме прозвонки перед установкой генератора на двигатель.

Смазка подшипников (при разборке)

После демонтажа ротора и извлечения старых подшипников тщательно очистите посадочные места в корпусе и на валу от старой сгоревшей смазки и загрязнений. Используйте безворсовые салфетки и специальные очистители (например, WD-40 или бензин "Калоша"), избегая абразивных материалов, способных повредить поверхности.

Визуально оцените состояние подшипников: проверьте плавность вращения (без заеданий и люфтов), отсутствие трещин в сепараторах и коррозии на дорожках качения. При малейших сомнениях в исправности замените их новыми – повторное использование изношенных подшипников приведет к перекосу ротора и выходу генератора из строя.

Технология нанесения смазки

Используйте только термостойкую пластичную смазку, специально предназначенную для подшипников электродвигателей (например, Mobil Polyrex EM, LIQUI MOLY Lithium-Effekt-Fett или отечественный Литол-24). Масла и консистентные смазки общего назначения недопустимы – они вытекают при нагреве или теряют свойства.

1. Заполните полость подшипника смазкой на 60-70% от свободного объема. Переизбыток вызовет перегрев и выдавливание состава на коллектор.
2. Равномерно распределите смазку по дорожкам качения пальцем в перчатке или пластиковым шпателем. Не используйте металлические инструменты!
3. Нанесите тонкий слой смазки на посадочное место в корпусе генератора для облегчения запрессовки.

Критические ошибки при обслуживании:

• Смешивание разных типов смазок (вызывает химические реакции и расслоение состава)
• Использование графитовых смазок (проводят ток и замыкают обмотки)
• Попадание смазки на контактные кольца или щеткодержатели (снижает контакт, приводит к пробоям)

Тип подшипника	Рекомендуемая смазка	Периодичность замены
Закрытый (необслуживаемый)	Не требует смазки – только замена при износе	При каждой разборке или 100-150 тыс. км
Открытый (с канавками для смазки)	Mobil Polyrex EM, LIQUI MOLY LM 50	Через 60-80 тыс. км или при разборке

Правильное натяжение ремня генератора при установке

После замены щеток и сборки генератора критически важно обеспечить корректное натяжение приводного ремня. Недостаточное натяжение вызывает проскальзывание, что приводит к снижению эффективности зарядки аккумулятора, перегреву ремня и преждевременному износу. Чрезмерное натяжение создает избыточную нагрузку на подшипники генератора и коленчатого вала, сокращая их ресурс.

Для проверки натяжения нажмите пальцем на середину самого длинного участка ремня между шкивами. Нормальный прогиб составляет 10-15 мм при усилии 10 кгс (примерно усилие среднего нажатия большим пальцем). Альтернативный метод – проверка угла поворота ремня: при правильном натяжении его можно провернуть рукой на 90° вокруг самой длинной ветки с умеренным усилием.

Порядок регулировки натяжения

1. Ослабьте крепежные гайки/болты генератора и опорной планки.
2. Установите монтажную лопатку или монтировку между корпусом генератора и блоком двигателя.
3. Создайте необходимое натяжение, аккуратно отодвигая генератор от двигателя.
4. Зафиксируйте положение генератора, затягивая крепеж в последовательности:
   • Нижний крепежный болт
   • Верхний регулировочный болт
   • Опорную планку (при наличии)
5. Повторно проверьте прогиб после затяжки.

Критические рекомендации:

• Используйте динамометрический ключ для затяжки крепежа (момент указан в руководстве ТО автомобиля).
• Проверяйте совпадение плоскостей шкивов – перекос вызывает "сбегание" ремня и ускоренный износ.
• Через 500 км пробега выполните контрольную проверку натяжения – новые ремни склонны к вытягиванию.

Симптом	Причина	Решение
Свист при запуске или нагрузке	Слабое натяжение	Увеличить натяжение
Гул или вой генератора	Перетянут ремень	Ослабить натяжение
Трещины, расслоение ремня	Износ или перетяж	Замена ремня + корректировка натяжения

Помните: ремень с глубокими трещинами (более 3 на см длины), масляными пятнами или отслоениями корда подлежит немедленной замене независимо от состояния натяжения.

Подключение разъемов блока регулятора напряжения

После установки нового блока регулятора напряжения (БРН) с щетками в корпус генератора, переходите к подключению электрических разъемов. Найдите на корпусе генератора два стандартных разъема, которые ранее были отсоединены от старого БРН: один крупный (обычно с несколькими толстыми проводами) и один мелкий (чаще с двумя тонкими проводами).

Внимательно осмотрите вилки и гнезда на новом БРН – их форма и количество контактов должны полностью совпадать со старым блоком. Убедитесь, что контакты внутри разъемов чистые, не окислены и не погнуты. При необходимости осторожно почистите их мелкой наждачной бумагой или специальным очистителем контактов.

Последовательность подключения

1. Совместите ключи: Каждый разъем имеет пластиковый ключ (выступ или паз) для предотвращения неправильного подключения. Совместите этот ключ на вилке провода с пазом на корпусе разъема БРН.
2. Подключите крупный разъем: Возьмите разъем с толстыми проводами (часто обозначается как "B+" или "D+"). Плавно, без перекоса и чрезмерного усилия, вставьте его в соответствующее гнездо на БРН до характерного щелчка фиксатора.
3. Подключите мелкий разъем: Возьмите разъем с тонкими проводами (обычно это выводы обмотки возбуждения "D" или "DF"). Аналогично, совместив ключи, вставьте его в свое гнездо на БРН до щелчка.
4. Проверьте фиксацию: Аккуратно потяните за каждый подключенный разъем, чтобы убедиться, что фиксатор сработал и соединение надежно. Разъемы не должны болтаться или выпадать.

Важно! Никогда не прикладывайте чрезмерную силу при подключении. Если разъем не встает на место, дважды проверьте совпадение ключей и конфигурацию контактов. Перепутанные или не до конца вставленные разъемы приведут к неработоспособности генератора или повреждению электрооборудования.

После надежного подключения обоих разъемов к новому блоку регулятора напряжения, можно переходить к сборке генератора (установке задней крышки, стяжных болтов) и его последующему монтажу на двигатель автомобиля.

Восстановление электрических соединений

После установки новых щеток в держатель, аккуратно подсоедините их контактные провода к клеммам генератора. Тщательно зафиксируйте крепежные болты или гайки, обеспечивая плотный контакт без перекоса. Особое внимание уделите маркировке проводов (+/-), чтобы исключить обратную полярность.

Проверьте целостность изоляции проводов и отсутствие перегибов. Все соединения должны быть защищены от случайного контакта с металлическими частями генератора. При наличии термоусадочной трубки обработайте стыки строительным феном для герметизации.

Контроль качества соединений

Обязательно выполните тестирование мультиметром:

1. Измерьте сопротивление между щетками – должно соответствовать паспортным значениям (обычно 5-10 Ом)
2. Проверьте отсутствие короткого замыкания на корпус
3. Убедитесь в стабильности контакта при легком подергивании проводов

Критические ошибки монтажа:

Ослабленная затяжка	Искрение, оплавление контактов
Перепутанная полярность	Некорректная работа регулятора напряжения
Натянутые провода	Обрыв цепи при вибрации

После восстановления цепи установите защитный кожух генератора, избегая передавливания проводов. Перед запуском двигателя вручную проверьте свободный ход ротора – щетки не должны создавать избыточного трения.

Крепление защитных кожухов и элементов

После установки новых щеток и проверки контактных соединений приступайте к обратной сборке защитных элементов генератора. Убедитесь, что все внутренние компоненты (щеткодержатель, клеммы, провода) расположены корректно, без перегибов и натяжения, а поверхность коллектора полностью очищена от загрязнений.

Плотно установите пластиковый или металлический защитный кожух на штатное место, совместив монтажные отверстия с крепежными шпильками корпуса генератора. Проверьте отсутствие перекосов и правильность позиционирования кожуха относительно вентиляционных отверстий и кабельных выводов.

Порядок фиксации элементов

1. Наденьте шайбы на крепежные болты/шпильки кожуха.
2. Равномерно затяните крепеж крест-накрест динамометрическим ключом с усилием, указанным в технической документации авто (обычно 8-15 Н·м).
3. Верните на место открученные ранее элементы:
   • Пылезащитный резиновый чехол клеммы "B+"
   • Декоративную пластиковую крышку генератора (при наличии)
   • Защитный кожух приводного ремня
4. Подключите аккумулятор, соблюдая полярность: сначала плюсовую клемму, затем минусовую.

Важно: Перед запуском двигателя визуально убедитесь в отсутствии инструмента в подкапотном пространстве и надежности фиксации всех кожухов. Проверьте работу генератора на разных оборотах с помощью мультиметра (напряжение на клеммах АКБ должно составлять 13.5-14.7 В).

Подсоединение клеммы аккумулятора

Перед подключением аккумуляторной клеммы визуально проверьте отсутствие металлических предметов на корпусе генератора и аккумулятора, а также убедитесь в чистоте контактных поверхностей выводов батареи и самой клеммы. Обработайте металлические части специальной антикоррозийной смазкой для улучшения электропроводности и предотвращения окисления.

Подсоединяйте клеммы в строгой последовательности: сначала наденьте положительную клемму (маркирована знаком «+»/красным цветом) на соответствующий вывод аккумулятора и затяните крепежный болт до плотной фиксации без перекоса. Только после этого аналогичным образом установите отрицательную клемму (знак «–»/черный цвет). Такая очередность исключает короткое замыкание при случайном касании инструментом кузова авто.

Проверка и контроль

• Убедитесь в отсутствии люфта клемм – они должны плотно прилегать к выводам без зазоров
• Проверьте изоляцию проводов: исключите соприкосновение «плюсового» кабеля с металлическими деталями двигателя
• Запустите двигатель и измерьте напряжение на клеммах АКБ: норма – 13.8–14.5В при 2000 об/мин

При появлении искрения, треска или запаха гари немедленно заглушите мотор и проверьте правильность подключения всех проводов к генератору. Не допускается установка клемм на загрязненные или влажные выводы аккумулятора.

Запуск двигателя для проверки работы

Перед запуском двигателя убедитесь в правильности сборки: проверьте надежность крепления щеткодержателя, отсутствие оголенных проводов и контакт разъема генератора. Убедитесь, что ремень привода натянут согласно нормативам производителя, а клеммы аккумулятора плотно зафиксированы.

Уберите инструменты и посторонние предметы из моторного отсека, закройте капот на фиксатор. Попросите помощника остаться в салоне для контроля приборной панели – это критично для своевременного реагирования на возможные неполадки.

Порядок действий при тестировании

1. Запустите двигатель на нейтральной передаче без нажатия педали газа.
2. Прослушайте посторонние звуки:
   • Отсутствие скрежета/свиста – признак правильной установки щеток
   • Треск указывает на возможное задевание ротором статора
3. Контролируйте показания на панели приборов:
   • Лампа заряда должна погаснуть через 1-2 сек после запуска
   • Напряжение на вольтметре: 13.6-14.8 В при 2000 об/мин
4. Проверьте работу под нагрузкой:
   • Включите фары, обогрев стекол и вентилятор печки
   • Напряжение не должно падать ниже 13.2 В

Критические признаки неисправности: запах горелой изоляции, дым из генератора, мигание лампы заряда. При их появлении немедленно заглушите двигатель!

Проблема	Решение
Лампа заряда не гаснет	Проверить соединение колодки, целостность предохранителя
Свист при нагрузке	Усилить натяжение ремня (прогиб 10-15 мм под усилием 10 кгс)
Напряжение ниже 13В	Диагностировать диодный мост или регулятор

После успешного теста дайте генератору поработать 5-7 минут под нагрузкой, затем проверьте температуру щеткодержателя рукой – умеренный нагрев допустим, сильный перегрев требует повторной диагностики.

Контроль зарядки по индикаторам приборной панели

После замены щеток генератора критически важно проверить работоспособность системы зарядки. Первичную диагностику выполняют по индикаторам приборной панели при запуске двигателя. Контрольная лампа в форме аккумулятора должна кратковременно загореться при повороте ключа зажигания и погаснуть после пуска мотора – это свидетельствует о нормальной работе цепи возбуждения и отсутствии критичных неисправностей.

Если лампа продолжает гореть при работающем двигателе или мигает – система зарядки не функционирует. Причиной может быть неправильная установка щеточного узла, обрыв цепи, выход из строя реле-регулятора или диодного моста. Отсутствие свечения лампы при включении зажигания указывает на обрыв в цепи возбуждения (включая предохранители) или перегорание самой лампы.

Алгоритм проверки при неисправностях

1. Запустите двигатель и отследите поведение индикатора аккумулятора.
2. При постоянном горении лампы:
   • Проверьте натяжение и целостность ремня генератора
   • Убедитесь в отсутствии перекоса щеточного узла
   • Проконтролируйте надежность контакта колодки реле-регулятора
3. Если лампа не загорается при включении зажигания:
   • Проверьте предохранитель цепи возбуждения (обычно 5-15А)
   • Протестируйте лампу накаливания мультиметром
   • Осмотрите проводку на участке "генератор-панель приборов"

Важно: Даже при нормальном поведении индикатора выполните замер напряжения на клеммах АКБ при работающем двигателе. Показатели должны составлять 13.8-14.5В на холостом ходу и при нагрузке (включенные фары, обогрев).

Состояние индикатора	Возможная причина	Действия
Горит после запуска	Отсутствие зарядки	Проверка контактов, ремня, регулятора
Мигает при работе	Нестабильная зарядка	Диагностика диодного моста, цепи
Не включается	Обрыв цепи возбуждения	Проверка лампы, предохранителей, проводки

Измерение напряжения на клеммах аккумулятора

После замены щеток генератора обязательно проверьте напряжение на клеммах аккумулятора для подтверждения корректной работы системы зарядки. Это выполняется с помощью мультиметра в режиме измерения постоянного напряжения (DCV) с диапазоном до 20 В.

Убедитесь, что аккумуляторные клеммы чистые и надежно затянуты, а двигатель предварительно проработал 5-10 минут для стабилизации напряжения. Измерения проводятся в двух режимах: при заглушенном двигателе и на работающем моторе.

Пошаговая процедура измерений

1. Заглушите двигатель, откройте капот и снимите защитные колпачки с клемм АКБ
2. Установите черный щуп мультиметра на отрицательную клемму (-), красный – на положительную (+)
3. Зафиксируйте показания прибора (норма: 12.5-12.7 В)
4. Запустите двигатель, дайте ему выйти на холостой ход (800-1000 об/мин)
5. Повторно снимите показания мультиметра (норма: 13.8-14.5 В)
6. Повысьте обороты до 2000-2500 об/мин – напряжение должно остаться в том же диапазоне

Критические отклонения:

• Менее 13.5 В на работающем двигателе – недостаточный заряд
• Более 14.8 В – перезаряд, риск повреждения АКБ
• Скачки напряжения – неисправность регулятора

Режим работы	Норма напряжения	Действия при отклонении
Двигатель заглушен	12.5-12.7 В	Зарядка АКБ
Холостой ход	13.8-14.5 В	Проверка контактов, ремня, регулятора

При несоответствии нормативам перепроверьте качество установки щеточного узла, контактные группы и натяжение приводного ремня. Повторные замеры выполняйте через 10-15 минут работы двигателя для исключения ошибок.

Проверка отсутствия посторонних шумов

После установки новых щеток и сборки генератора запустите двигатель автомобиля. Дайте ему поработать на холостом ходу 2-3 минуты для притирки контактных поверхностей щеток к кольцам ротора.

Внимательно прислушайтесь к звукам, издаваемым генератором. Исправный узел должен работать ровно, без скрежета, свиста или щелчков. Любые нехарактерные шумы сигнализируют о проблемах в сборке или неполадках других компонентов.

Типичные источники шумов и их значение

• Треск или щелчки – вероятно, щетки неправильно установлены в держатели и подклинивают при вращении
• Постоянный свист – чрезмерное давление щеток на контактные кольца (проверьте пружины)
• Скрежет или гул – признаки износа подшипников, требующих замены
• Периодический стук – ослабление крепежных болтов корпуса генератора

Для точной диагностики используйте механический стетоскоп или деревянную палку, приложив один конец к корпусу генератора, а другой – к уху. Это поможет локализовать источник звука. Если шумы не исчезли через 5 минут работы – обязательно заглушите двигатель и проведите повторную разборку для проверки:

1. Правильности посадки щеток в щеткодержателях
2. Отсутствия перекосов ротора
3. Целостности контактных колец
4. Надежности затяжки всех крепежных элементов

Тип шума	Возможная причина	Срочность проверки
Треск	Заедание щеток	Немедленно
Визг	Проскальзывание ремня	В течение суток
Гул	Износ подшипников	Требует замены

Игнорирование посторонних звуков приведет к ускоренному износу новых щеток и выходу генератора из строя. При сохранении шумов после повторной проверки обратитесь к специалисту для комплексной диагностики.

Диагностика искрения в темное время суток

Визуальный контроль искрения на коллекторе генератора в условиях слабой освещенности является одним из наиболее доступных методов диагностики состояния щеточного узла. Для проведения процедуры потребуется обеспечить полную темноту в рабочей зоне – это может быть затемненный гараж или ночное время суток.

Запустите двигатель автомобиля и откройте капот, предварительно сняв защитный кожух генератора (если он присутствует). Внимательно наблюдайте за зоной контакта щеток с коллектором при работающем моторе на холостых оборотах. Отсутствие света позволит четко различить характерные визуальные признаки неисправности.

Анализ наблюдаемых эффектов

Нормальная работа:

• Равномерное слабое голубоватое свечение по всей окружности коллектора
• Отсутствие локальных ярких вспышек или дуговых разрядов

Признаки износа щеток или коллектора:

1. Яркие точечные искры оранжевого или белого цвета
2. Прерывистые дуговые разряды между щеткой и ламелями
3. Неравномерное свечение с участками повышенной интенсивности
4. Искрение, сопровождающееся характерным треском

Дополнительные рекомендации:

Нагрузочная проверка	Включите дальний свет, обогрев стекол и вентилятор печки – усиление искрения подтверждает износ
Визуальный осмотр	При обнаружении искрения немедленно заглушите двигатель для детальной проверки щеток
Меры предосторожности	Не прикасайтесь к вращающимся частям! Используйте фонарь с красным фильтром для подсветки

Интенсивное искрение свидетельствует о критическом износе щеток, загрязнении коллектора или образовании выработки на его поверхности. Данный метод позволяет оперативно выявить проблему без применения специального оборудования, но требует строгого соблюдения техники безопасности.

Ошибки при сборке и их визуальные признаки

Неправильная установка щеточного узла может спровоцировать замыкания, искрение и полный отказ генератора. Визуальный контроль после сборки критичен для выявления распространенных ошибок, которые не всегда заметны при первом монтаже.

Обращайте внимание на неестественные зазоры, перекосы деталей и следы механического контакта там, где его быть не должно. Эти признаки часто указывают на нарушения технологии сборки, требующие немедленного исправления.

Типичные ошибки и их идентификация

• Перекос щеткодержателя: Щетки под углом к контактным кольцам, неравномерный износ графитовых поверхностей (одна сторона стёрта сильнее).
• Неправильная фиксация пружин: Выступающие или деформированные пружины, щетки не прижимаются к кольцам с усилием (легко отодвигаются пальцем).
• Защемление проводов: Перебитая или пережатая изоляция кабелей щеток, особенно в местах крепления к держателю или корпусу генератора.
• Ошибка полярности: Перепутаны местами провода "+" и "-" на щеточном узле (определяется по цветовой маркировке или меткам на старом держателе).
• Загрязнение контактов: Видимые следы масла, пыли или металлической стружки на контактных кольцах или поверхности щеток.
• Неплотная сборка корпуса: Зазор между половинками генератора, болты крепления не до конца затянуты (визуально заметная щель).

Ошибка	Визуальный признак	Риск
Щетки установлены с заклиниванием	Графитовые щетки не двигаются свободно в гнёздах, пружины сжаты до предела	Обгорание контактов, перегрев
Попадание смазки на коллектор	Масляные потёки или пятна на контактных кольцах	Пробой изоляции, снижение проводимости
Недопустимый выступ щеток	Графитовый стержень короче 5 мм или имеет сколы по краям	Отсутствие контакта, искрение

Регулировка напряжения зарядки мультиметром

После замены щеток генератора обязательна проверка выходного напряжения. Это гарантирует корректную зарядку аккумулятора и предотвращает его перезаряд или недозаряд. Используйте цифровой мультиметр с режимом измерения постоянного напряжения (DCV) до 20 В.

Прогрейте двигатель до рабочей температуры (5-10 минут на холостом ходу), отключите все потребители энергии (фары, печку, аудиосистему). Подключите красный щуп мультиметра к положительной клемме АКБ (+), черный – к отрицательной (-).

Процедура измерения и регулировки

Запустите двигатель, установите обороты 2000-2500 об/мин. Зафиксируйте показания мультиметра. Норма для большинства авто: 13.8–14.5 В при +20°C. Отклонения требуют регулировки.

1. Определите тип регулятора:
   • Встроенный в щеточный узел – регулируется заменой модуля
   • Выносной (старые модели) – допускает ручную настройку
2. Для регулировки выносного реле:
   1. Снимите защитный кожух регулятора
   2. Найдите регулировочный винт с пружиной
   3. Включите зажигание (без запуска двигателя)
   4. Поворачивайте винт отверткой:
      • По часовой стрелке – повышение напряжения
      • Против часовой – понижение
3. Добейтесь значения 14.2–14.4 В (при +20°C)
4. Запустите двигатель, проверьте напряжение под нагрузкой (включите фары и обогрев стекла)

Температура воздуха	Оптимальное напряжение
-20°C и ниже	14.7–15.3 В
-10°C до +10°C	14.3–14.8 В
+20°C	13.9–14.4 В
+30°C и выше	13.7–14.1 В

Важно: При установке нерегулируемого электронного реле-регулятора замерьте напряжение сразу после монтажа. Если показания вне нормы – модуль бракован или несовместим с генератором.

После регулировки проверьте напряжение на заглушенном авто через 30 минут (норма: 12.5–12.7 В). Контролируйте уровень электролита в АКБ первые 100 км пробега – кипение указывает на перезаряд.

Особенности замены в генераторах с регулятором в щетках

В генераторах со встроенным в щеточный узел регулятором напряжения (интегрированный регулятор) замена щеток принципиально отличается от моделей с раздельными компонентами. Основная сложность заключается в том, что щетки конструктивно объединены с электронным блоком регулятора в единый неразборный модуль.

Попытка замены только графитовых элементов в таком узле чаще всего технически невозможна или крайне ненадежна из-за особенностей крепления и электрических соединений внутри блока. Поэтому при износе щеток в генераторах данного типа производится замена всего щеткодержателя в сборе с регулятором напряжения, независимо от состояния электронной части.

Ключевые моменты при замене

• Комплексная замена: Требуется демонтировать и установить новый цельный блок "щеткодержатель-регулятор". Отдельная замена графитовых щеток не предусмотрена конструкцией.
• Контроль контактов: Внимательно проверьте состояние и чистоту контактных колец на роторе перед установкой нового блока. Загрязнение или выработка колец значительно сократит срок службы новых щеток.
• Электрические соединения: Строго соблюдайте схему подключения проводов к новому регулятору (обычно: "B+" или "+", "D+" или "WL", масса "-"). Ошибка выведет из строя генератор или электронику автомобиля.
• Фиксация блока: Убедитесь, что блок надежно зафиксирован в посадочном месте винтами или защелками. Вибрация может разрушить узел.

Последовательность действий

1. Отсоедините минусовую клемму аккумулятора.
2. Снимите защитный кожух генератора (при наличии).
3. Отключите разъемы и открутите провода от старого блока регулятора со щетками, запомнив их расположение.
4. Открутите крепежные винты или отожмите фиксаторы, удерживающие блок в корпусе генератора.
5. Аккуратно извлеките старый блок щеток с регулятором.
6. Проведите ревизию контактных колец ротора (очистка ластиком или безворсовой тканью, смоченной в спирте).
7. Вставьте новый блок в посадочное место, совместив крепежные отверстия или защелки.
8. Надежно зафиксируйте блок винтами/защелками.
9. Подключите провода и разъемы к новому блоку строго по схеме.
10. Соберите генератор, установите на двигатель и подключите аккумулятор.

Перед установкой нового блока щеток с регулятором рекомендуется вручную выдвинуть щетки из гнезд (например, тонкой отверткой) и зафиксировать их в этом положении специальной стопорной шпилькой (часто входит в комплект) или упругой проволокой. Это предотвратит поломку графитовых элементов при надевании блока на вал ротора. После установки блока на место стопор аккуратно извлекается через технологическое отверстие в корпусе узла, позволяя щеткам под действием пружин прижаться к контактным кольцам.

Алгоритм замены неразборных щеточных блоков

Неразборные щеточные блоки заменяются целиком, так как щетки интегрированы в корпус держателя и не подлежат отдельной замене. Процедура требует аккуратности при работе с контактами и крепежом.

Убедитесь в наличии нового оригинального блока, соответствующего модели генератора. Подготовьте инструменты: торцовый ключ на 10-12 мм, крестовую и плоскую отвертки, ветошь, очиститель электронных компонентов.

Пошаговая последовательность

1. Демонтаж кожуха генератора: Открутите крепежные винты задней защитной крышки. Снимите кожух, обеспечив доступ к щеточному узлу.
2. Отключение контактов: Зафиксируйте маркером расположение проводов (+/-). Ослабьте гайки клемм или отсоедините разъемы питания щеточного блока.
3. Извлечение старого блока: Выкрутите крепежные винты (обычно 2 шт.), фиксирующие блок к корпусу генератора. Плавно извлеките узел, не повреждая контактные кольца ротора.
4. Подготовка посадочного места: Очистите контактные площадки генератора от графитовой пыли ветошью с очистителем. Проверьте состояние контактных колец.
5. Установка нового блока: Совместите монтажные отверстия нового блока с крепежными стойками генератора. Зафиксируйте винтами без перекоса, соблюдая момент затяжки 7-9 Н·м.
6. Подключение проводки: Подсоедините провода к клеммам в соответствии с маркировкой. Затяните контактные гайки до упора.
7. Проверка подвижности щеток: Убедитесь, что щетки свободно перемещаются в пазах и пружины обеспечивают их прижим к кольцам.

Критические рекомендации:

• Перед установкой измерьте длину новых щеток – минимально допустимый размер после обкатки должен превышать 5 мм.
• Не прикасайтесь к графитовым поверхностям пальцами – жировые следы ухудшают токопроводящие свойства.
• Обязательно выполните тестовый запуск: при работе генератора на холостых оборотах не должно быть искрения или треска.
• Замените блок при износе щеток более чем на 60% – эксплуатация до полного стирания повреждает контактные кольца.

Работа с клеммными соединениями типа Fast-On

Перед демонтажем щеткодержателя отсоедините провода с клеммами Fast-On. Эти разъемы имеют плоскую форму и фиксируются пружинным зажимом, обеспечивая быстрый монтаж/демонтаж без инструментов. Найдите место соединения – обычно к щеткодержателю подходят 1-2 провода с такими клеммами.

Аккуратно возьмитесь пальцами за пластиковый корпус разъема (если он есть) или за саму металлическую клемму. Не тяните за провод – это может повредить жилы или вырвать контакт из изоляции. Плавным раскачивающим движением из стороны в сторону отсоедините клемму от штыревого контакта на щеткодержателе или генераторе.

Ключевые правила при работе с Fast-On

• Не применяйте грубую силу – если клемма не снимается, проверьте наличие фиксатора (пластикового язычка или металлической защелки).
• Используйте тонкую отвертку для отжима фиксирующего язычка при его наличии – аккуратно приподнимите его, одновременно вытягивая разъем.
• Пометьте провода маркером или изолентой перед отсоединением, если они одинаковые – это исключит ошибку при обратной сборке.

После снятия осмотрите контакты на предмет окисления или повреждений. При необходимости зачистите их мелкой наждачной бумагой (зернистость 600-800). Перед установкой новых щеток подключите клеммы в обратной последовательности – до щелчка фиксатора. Убедитесь в плотном прилегании разъема без люфта.

Применение контактной смазки после замены

После установки новых щеток критически важно обработать контактные поверхности скольжения. Медно-графитовые щетки притираются к коллектору несколько сотен километров пробега, и в этот период возникает повышенное трение. Без смазки возможен перегрев, искрение и преждевременный износ компонентов.

Нанесение специальной токопроводящей смазки на рабочую поверхность щеток (не более 0,5 мм слоя) и контактные дорожки коллектора решает три задачи: снижает переходное сопротивление, предотвращает окисление медных поверхностей и ускоряет процесс притирки. Категорически запрещено использовать Литол, Солидол или графитовые смазки – они изолируют контакты.

Технология обработки и рекомендуемые материалы

Нанесите смазку тонким слоем только на скользящие поверхности:

• Тыльную сторону щеток (площадь контакта с держателем)
• Направляющие пазы щеткодержателя
• Коллекторные пластины ротора (без попадания в межламельные промежутки)

Оптимальные составы:

LIQUI MOLY Batterie-Pol-Fett	Температура применения: -40°C до +60°C
Molykote HSC Plus	Содержит сульфид молибдена, токопроводящая
Permatex Electrical Grease	Красная, для высокотемпературных узлов

Порядок работ:

1. Обезжирьте контакты спиртом
2. Нанесите смазку кисточкой или шприцем
3. Соберите узел, удалив излишки материала
4. Проверьте отсутствие замыканий мультиметром

Важно: избыток смазки приводит к налипанию пыли и увеличению сопротивления. После запуска генератора допустимо слабое голубоватое дымление в первые 5-10 минут – это выгорают связующие компоненты состава.

Технология притирки новых щеток к коллектору

После установки новых щеток в держатели генератора критически важно обеспечить их полный контакт с рабочей поверхностью коллектора. Непритёртые щетки соприкасаются с ламелями лишь частично, что приводит к локальному перегреву, искрению и ускоренному износу как самих щеток, так и коллектора. Этот этап нельзя игнорировать, даже если генератор запустился без видимых проблем.

Процесс притирки основан на аккуратном механическом конформном повторении щетками кривизны коллектора при вращении якоря. Цель – добиться площади контакта не менее 70-80% по всей рабочей плоскости щетки. Для этого используется метод контролируемой работы генератора без нагрузки.

Пошаговая процедура притирки

1. Подготовка генератора: Убедитесь, что щетки установлены правильно, пружины прижимают их к коллектору с номинальным усилием, все контакты затянуты, а корпус собран.
2. Ограничение нагрузки: Отключите все потребители, питаемые генератором (снимите клемму с аккумулятора или предохранитель возбуждения, если это предусмотрено конструкцией).
3. Первый этап приработки: Запустите двигатель и дайте генератору поработать на холостых оборотах (800-1200 об/мин) 5-10 минут. Следите за отсутствием сильного искрения или запаха гари.
4. Прогрузка: Подключите нагрузку (например, включите дальний свет и обогрев заднего стекла) и работайте 15-20 минут на средних оборотах двигателя (2000-2500 об/мин).
5. Контрольный осмотр: Остановите двигатель, дайте генератору остыть. Снимите щетки и проверьте контактную поверхность:
   • Успешная притирка: Поверхность равномерно матовая, без пятен, сколов или глубоких царапин.
   • Проблемы: Локальные блестящие участки (недопритир), черные нагары (искрение), сколы (некачественные щетки или биение коллектора).

Ключевые рекомендации:

• Избегайте длительной работы на высоких оборотах без нагрузки в начале процесса – это может вызвать подплавление поверхности щеток.
• Не используйте абразивные пасты или наждачную бумагу для "ускорения" притирки – это повредит коллектор и нарушит геометрию щеток.
• Если после 30-40 минут циклирования (холостой ход + нагрузка) притирка неудовлетворительна, проверьте биение коллектора, состояние ламелей и правильность установки щеткодержателя.

Срок службы графитовых щеток разных производителей

Средний ресурс графитовых щеток генератора варьируется от 80 000 до 150 000 км пробега, но критически зависит от качества материалов, условий эксплуатации и производителя. Регулярная перегрузка электросистемы, попадание масла или пыли в узел, а также частые поездки по бездорожью способны сократить этот срок в 2–3 раза.

Марка щеток напрямую влияет на долговечность: бюджетные аналоги из мягкого графита (например, безымянные китайские комплекты) редко служат дольше 40 000 км, тогда оригинальные детали или продукты премиум-брендов сохраняют работоспособность до 200 000 км. Ключевые отличия – плотность сплава, наличие медной крошки в составе и точность геометрии.

Сравнение производителей

Производитель	Ресурс (тыс. км)	Особенности
OEM (оригинал)	120–200	Оптимальная плотность графита, медно-графитовый сплав
Bosch, Valeo	100–180	Устойчивость к искрению, термообработанные контакты
Lucas, Denso	90–150	Антифрикционные добавки, защита от крошения
Budget (Generic)	30–70	Мягкий графит без присадок, быстрый износ

Критерии выбора:

• Избегайте комплектов с неровной или шероховатой рабочей поверхностью – это признак кустарного производства
• Проверяйте наличие пружины из нержавеющей стали – ржавчина снижает прижимное усилие
• Предпочтение отдавайте моделям с медным напылением на контактной пластине – это уменьшает сопротивление

Важно: Даже щетки одного бренда для разных моделей генераторов могут отличаться составом. Всегда сверяйтесь с каталогом производителя авто или проверяйте VIN-код перед покупкой.

Проверка генератора под нагрузкой

После замены щёток критически важно проверить работоспособность генератора под реальной нагрузкой. Холостой тест без потребителей не выявит проблем с отдачей тока, которые могут проявиться при эксплуатации.

Создайте нагрузку, включая мощные электроприборы: дальний свет фар (≈10А), вентилятор печки на максимум (≈10-15А), обогрев заднего стекла (≈5-15А). Это имитирует реальные условия работы генератора.

Порядок выполнения теста

1. Запустите двигатель, дайте выйти на рабочие обороты (800-1000 об/мин)
2. Подключите мультиметр к клеммам АКБ в режиме измерения напряжения
3. Зафиксируйте базовое напряжение без нагрузки (норма: 13.5-14.5В)
4. Последовательно включайте потребители:
   • Дальний свет фар
   • Печку на максимальный режим
   • Обогрев стёкол/сидений
5. Повысьте обороты до 2000-2500 об/мин
6. Контролируйте показания мультиметра:
   • Допустимое падение: не ниже 13.0В
   • Критичное значение: <12.8В

Состояние	Напряжение (В)	Оценка
Холостой ход	13.5-14.5	Норма
Под нагрузкой (2500 об/мин)	13.0-14.2	Допустимо
Под нагрузкой (2500 об/мин)	<13.0	Неисправность

Важно: При падении напряжения ниже 13В или «плавающих» показаниях заглушите двигатель и проверьте:

• Натяжение ремня генератора
• Контакт в разъёме регулятора напряжения
• Коррозию на клеммах АКБ и массовых проводах

Если проблемы сохраняются – возможны неисправности диодного моста, статорной обмотки или ошибки при установке щёток (перекос, заклинивание).

Фотографирование этапов для предотвращения ошибок

Создавайте детальные фотографии на каждом шаге демонтажа старого узла щеток. Фиксируйте положение пружин, контактов и крепежных элементов до их снятия. Снимайте разъемы и провода крупным планом, уделяя внимание маркировке и цветовой схеме подключения.

Особое внимание уделите ориентации щеткодержателя относительно коллектора и корпуса генератора. Запечатлейте угол установки, зазоры между щетками и коллектором, а также состояние контактных колец. Если конструкция включает фиксирующие штифты или пазы – эти нюансы должны быть четко видны на снимках.

Ключевые объекты для съемки:

• Соединения проводов до и после отсоединения
• Положение пружин относительно щеток и держателя
• Маркировочные метки на корпусе генератора и щеточном узле

Этап работ	Что снимать	Важность
Демонтаж защитной крышки	Тип креплений и их расположение	Критично
Отсоединение контактов	Цветовую маркировку проводов	Критично
Извлечение щеткодержателя	Форму посадочного места	Высокая

Используйте макрорежим камеры для съемки мелких деталей: состояния контактных площадок, износа щеток, остаточной длины графитовых стержней. При сборке сверяйтесь со снимками на каждом этапе – это исключит перекосы при установке нового узла и гарантирует правильную ориентацию компонентов.

Удаление ошибок ЭБУ после замены щеток генератора

После замены щеток генератора в памяти ЭБУ могут сохраняться ошибки, связанные с нестабильной работой узла. Это происходит из-за того, что блок управления фиксирует отклонения напряжения в бортовой сети во время износа щеток. Даже после устранения причины система требует принудительного сброса записанных кодов неисправностей для полного восстановления функционала.

Игнорирование ошибок ЭБУ приводит к некорректной работе систем автомобиля: ложным сигналам на панели приборов, активации аварийных режимов двигателя или блокировке дополнительных опций. Сброс выполняется либо диагностическим оборудованием, либо ручными методами в зависимости от модели авто.

Способы удаления ошибок

1. Диагностическим сканером
   • Подключите OBD2-сканер к разъёму (расположен обычно под рулевой колонкой)
   • Выберите в меню сканера раздел "ЭБУ двигателя" → "Коды ошибок"
   • Выполните команду "Стереть ошибки" (Clear DTCs)
   • Запустите двигатель для проверки: лампа "CHECK ENGINE" должна погаснуть
2. Отсоединением АКБ (устаревший метод)
   • Заглушите двигатель, выньте ключ из замка зажигания
   • Снимите отрицательную клемму с аккумулятора на 10-15 минут
   • Для полного сброса: замкните отсоединённые клеммы АКБ проводом
   • После подключения выполните калибровку электронных систем (оконные стекла, климат-контроль)

Метод	Эффективность	Риски
Сканер OBD2	100% удаление ошибок	Требует оборудования
Снятие клеммы АКБ	Работает на авто до ~2005 г.в.	Сброс настроек магнитолы/бортового компьютера

Важно: Если ошибки появляются повторно после сброса, проверьте качество контактов на генераторе, целостность проводки и уровень заряда АКБ. Постоянные ошибки U1400, P0620 указывают на нерешенные проблемы в цепи зарядки.

График профилактической замены щеток

Регулярная замена щеток генератора предотвращает отказ электросистемы автомобиля и продлевает ресурс узла. Четкий график обслуживания зависит от интенсивности эксплуатации, качества деталей и условий работы.

Производители обычно указывают средний интервал замены, но реальный износ требует индивидуального контроля. Рекомендуется совмещать плановые замены с визуальной диагностикой состояния щеток и коллектора.

Рекомендуемые интервалы замены

Ориентируйтесь на базовые нормы:

• Стандартный режим: Каждые 80 000 - 100 000 км пробега
• Экстремальная эксплуатация: Каждые 40 000 - 60 000 км (частые поездки по пыльным дорогам, перегрузки электрооборудования)
• По возрасту: Не реже 1 раза в 5-6 лет даже при малом пробеге

Факторы, сокращающие ресурс щеток

Загрязнение	Абразивная пыль и масло ускоряют износ
Перегрузки	Постоянная работа с мощными потребителями (подогревы, доп.фары)
Влага	Коррозия коллектора и заедание щеток
Вибрация	Неравномерный прижим и выкрашивание графита

Критерии внеплановой замены

1. Длина щетки менее 8-10 мм (замер штангенциркулем)
2. Заметное искрение при работе генератора
3. Нестабильное напряжение в бортовой сети
4. Появление скрежета или запаха горелой пластмассы

Проверяйте состояние щеток каждые 15 000 км при ТО. При замене обязательно очищайте коллектор и проверяйте пружины прижимного механизма.

Типичные поломки при неправильной установке

Неправильный монтаж щеточного узла способен спровоцировать серьезные неисправности генератора. Одной из частых проблем является перекос щеток в держателях. Если щетка расположена не строго параллельно коллектору, возникает неравномерный износ рабочей поверхности и коллекторных пластин. Это ведет к локальному перегреву, усиленному искрению и образованию глубоких борозд на контактных поверхностях.

Другая критическая ошибка - нарушение полярности подключения проводов к щеткодержателю. Перепутанные "+" и "-" вызывают полное отсутствие зарядки, а в отдельных случаях - короткое замыкание в обмотках. Также опасно недостаточное затягивание контактных гаек или окисление клемм, что создает зону высокого переходного сопротивления с последующим перегревом и оплавлением изоляции.

Распространенные последствия

• Заклинивание щеток - возникает при деформации держателя или установке щеток с превышением допустимого размера. Зажатая щетка теряет подвижность, не прижимается к коллектору, что вызывает дуговой разряд.
• Ускоренный износ коллектора - использование щеток с неподходящей твердостью графита (слишком жестких) приводит к образованию круговых рисок на коллекторе. Мягкие щетки, наоборот, крошатся, засоряя пространство графитовой пылью.
• Обрыв токоподводящих проводников - происходит при чрезмерном изгибе проводов во время сборки или фиксации их с натягом. Нарушение целостности проводки полностью блокирует работу узла.
• Пробой изоляции - установка щеток без диэлектрических прокладок или с поврежденной изоляцией держателя может вызвать КЗ на массу, особенно при попадании технических жидкостей.

Для профилактики перечисленных поломок необходимо: точно соблюдать геометрию установки щеток, проверять свободу их хода в пазах, использовать оригинальные комплектующие с рекомендованными характеристиками, а также тщательно изолировать все токоведущие части. Особое внимание уделите отсутствию металлической стружки в посадочных местах после демонтажа старого узла.

Рекомендации по экстренной замене в дорожных условиях

При поломке щеток в пути используйте минимальный набор инструментов: нож для зачистки проводов, изоленту и универсальные щетки из ремкомплекта (например, от ВАЗ-2108). Отключите аккумулятор перед работой – снимите клемму «минус».

Если родные щетки разрушены, а запасных нет, временно установите графитовые стержни от батарейки АА или щетки от стеклоочистителей. Убедитесь, что длина соответствует, а контактные провода надежно зафиксированы.

Ключевые действия при ускоренной замене

1. Снимите генераторный кожух – открутите стяжные болты отверткой или рожковым ключом
2. Извлеките сломанные щетки плоскогубцами, сохранив пружины если целы
3. Подключите провода к импровизированным щеткам методом скрутки с тщательной изоляцией
4. Фиксируйте щетки в держателе проволокой или канцелярской скрепкой при отсутствии пружин

Важно: После запуска двигателя проверьте зарядку контрольной лампой на панели. Не эксплуатируйте авто дольше 2-3 часов – временные щетки вызывают перегрев.

Проблема	Экстренное решение
Обрыв провода щеткодержателя	Соедините медным проводом сечением 2.5 мм²
Потеря пружины	Используйте пружину от шариковой ручки

Избегайте движения в дождь без кожуха – попадание влаги вызовет короткое замыкание. Держите обороты двигателя ниже 2500 об/мин для снижения искрения.

Список источников

При самостоятельной замене щеток генератора критически важно использовать проверенные технические материалы. Достоверные источники помогают избежать ошибок, которые могут привести к выходу узла из строя или созданию аварийных ситуаций.

Для подготовки подробной инструкции по замене щеток были проанализированы следующие категории материалов:

1. Официальные руководства по ремонту автомобилей (Haynes, Chilton, заводские мануалы) - содержат схемы генераторов и спецификации деталей.
2. Техническая документация производителей генераторов (Bosch, Valeo, Denso, Magneton) - описания конструкций, параметры износа щеток, требования к сборке.
3. Специализированные автомобильные ресурсы (All-Carz, Автоблогер, AutoVillage) - практические руководства с фотографиями этапов работ.
4. Видеоинструкции на платформах (YouTube-каналы: "Автоэлектрик ВЧ", "Генераторы 24") - визуализация процесса демонтажа/установки.
5. Форумы автомобилистов (Drive2, Авто Клуб) - кейсы с распространенными ошибками и решениями для конкретных моделей авто.
6. Пособия по электрооборудованию автомобилей (учебники СКФ МГТУ "МАМИ", издания "За рулем") - принципы работы генератора и диагностики узла.

Видео: Как заменить щетки генератора своими руками! Еще бы чуть-чуть и остался на дороге!


• Техническое описание - назначение, содержание и основные части

• Shell Helix HX8 Synthetic 5W40 - свойства и параметры масла

• Хлопки в глушителе - причины и способы ремонта
