Как самому проверить форсунки Common Rail - инструкция для самостоятельного ремонта

Статья обновлена: 18.08.2025

Исправная работа форсунок Common Rail критически важна для эффективности, мощности и экологичности современного дизельного двигателя.

Неисправности форсунок приводят к повышенному расходу топлива, потере тяги, неустойчивой работе мотора и дорогостоящему ремонту.

Самостоятельная диагностика возможна и позволяет точно определить проблемный узел, избегая лишних затрат на услуги сервиса.

Это руководство содержит практические методы проверки производительности и герметичности форсунок с использованием доступных инструментов.

Безопасное снятие форсунок с топливной рампы двигателя

Перед началом работ обязательно обесточьте систему, отсоединив минусовую клемму аккумулятора. Наденьте защитные очки и перчатки, так как остаточное давление в топливной рампе может достигать 2000 бар, что создает риск травмирования струей топлива. Подготовьте чистые заглушки для топливопроводов и отверстий в ГБЦ.

Тщательно очистите зону вокруг форсунок от грязи щеткой и сжатым воздухом. Попадание абразивных частиц в цилиндры или топливную систему приведет к критическим повреждениям. Отсоедините электрические разъемы, аккуратно отжав фиксаторы – не тяните за провода. Маркируйте разъемы каждой форсунки, если они не имеют цветовой кодировки.

Порядок демонтажа

Выполните следующие шаги для безопасного извлечения:

Сбросьте давление в топливной системе:
- Найдите сервисный клапан на топливной рампе
- Накройте клапан ветошью и медленно отверните золотник
- Дождитесь полного выхода топлива в подготовленную емкость
Открутите крепежные болты рампы динамометрическим ключом (момент уточняйте в мануале)
Приподнимите рампу на 1-2 см, отсоедините топливоподводящие трубки, немедленно закрыв их заглушками
Извлеките форсунки:
- Освободите фиксирующие скобы или гайки
- Используйте съемник для форсунок (не применяйте ударные инструменты!)
- Извлекайте строго вертикально без перекосов

Критические моменты: Не допускайте падения форсунок – хрупкие пьезоэлементы разрушаются от ударов. Сразу установите защитные колпачки на распылитель и топливный штуцер. Если форсунка "прикипела", используйте специальную жидкость-проникающую смазку, не применяйте нагрев горелкой.

Ошибка	Последствие	Профилактика
Снятие без сброса давления	Выброс топлива под высоким давлением	Обязательная депрессизация системы
Загрязнение сопловых отверстий	Задиры цилиндров	Тщательная очистка перед демонтажем
Перекос при извлечении	Поломка корпуса форсунки	Использование съемника с направляющей

Все демонтированные форсунки храните в индивидуальных герметичных контейнерах с маркировкой номера цилиндра. Проверьте посадочные места в ГБЦ на наличие коррозии – при обнаружении обработайте специальным инструментом для восстановления геометрии перед установкой.

Очистка распылителей и корпусов от нагара и отложений

После демонтажа форсунок и разборки распылителя приступайте к механической очистке. Аккуратно удалите крупные отложения металлическим скребком или деревянной палочкой, избегая царапин на прецизионных поверхностях. Особое внимание уделите конусному седлу иглы и топливным каналам внутри корпуса распылителя.

Для растворения стойких загрязнений используйте специализированные очистители карбюратора или инжектора. Полностью погрузите детали в жидкость на 30-60 минут. Категорически запрещено применять ацетон, бензин или агрессивные растворители – они разрушают уплотнительные материалы и полированные поверхности.

Порядок ультразвуковой очистки

Поместите распылители в ванну ультразвукового очистителя, залив спецжидкостью
Установите таймер на 10-15 минут при температуре 40-50°C
После обработки продуйте детали сжатым воздухом под давлением 6-8 бар
Проверьте факел распыла на тестовом стенде

Критерии качества очистки:

Отсутствие видимых отложений на игле и седле
Игла свободно перемещается в теле распылителя под собственным весом
Формирование равномерного топливного "тумана" при тестовой подаче

Тип загрязнения	Метод очистки	Время обработки
Легкие отложения	Химическая ванна	30 минут
Затвердевший нагар	Ультразвук + химия	45-60 минут

При обнаружении эрозии или механических повреждений на игле распылителя деталь подлежит замене. Повторная сборка осуществляется только после полного высыхания компонентов и контроля геометрии сопрягаемых поверхностей.

Проверка герметичности запорного клапана под давлением

Подключите топливную рампу к диагностическому стенду высокого давления или используйте специальный насос для создания давления в системе. Установите значение, соответствующее рабочему давлению вашего двигателя (обычно 200-300 бар для большинства Common Rail).

Отсоедините электрический разъем проверяемой форсунки, чтобы исключить срабатывание иглы распылителя. Визуально контролируйте область запорного клапана и выходные отверстия распылителя в течение 3-5 минут.

Критерии оценки и типовые неисправности

Нормальная герметичность: полное отсутствие капель топлива на корпусе клапана и распылителе. Давление в системе остается стабильным (падение не превышает 10-15 бар за минуту).

Нарушение герметичности:

Капли у основания клапана – износ уплотнительных колец или деформация посадочной поверхности
Протечки через распылитель – повреждение запорной иглы или конусного седла
Стремительное падение давления (более 30 бар/мин) – критический износ клапанного механизма

Симптом	Возможная причина	Требуемое действие
Мокрый след на корпусе клапана	Разрушение уплотнительного кольца	Замена уплотнений комплектом ремонта
Капли на кончике распылителя	Зависание иглы, забоины на седле	Ультразвуковая чистка или замена распылителя
Резкое падение давления	Деформация пружины клапана, механические повреждения	Замена запорного клапана или форсунки в сборе

При выявлении течи демонтируйте форсунку для детальной диагностики. Проверьте состояние уплотнительных поверхностей металлической щеткой с мелким ворсом. Замените кольца даже при незначительных трещинах – они не подлежат восстановлению.

Контроль производительности форсунок на равномерность распыла

Визуальная оценка факела распыла – критически важный этап диагностики, напрямую указывающий на состояние сопловых отверстий и иглы распылителя. Неравномерное распыление (сгустки, "плевки", асимметрия) свидетельствует о закоксовывании, износе или механическом повреждении, что ведет к нарушению смесеобразования, падению мощности и росту выбросов.

Для точной проверки форсунки демонтируют с двигателя и устанавливают на специальный стенд или адаптер, подключенный к топливной рампе с ТНВД. Запускают насос, создают рабочее давление в системе (величина зависит от модели двигателя) и кратковременно подают управляющий импульс на электромагнит или пьезоэлемент форсунки, имитируя впрыск.

Ключевые критерии оценки качества распыла:

Форма факела: Конус должен быть симметричным, без явных отклонений в сторону. Идеальное распыление – мелкодисперсный "туман".
Равномерность струй: Все струи из сопловых отверстий должны иметь одинаковую длину, толщину и угол. Отсутствие одной или нескольких струй – признак засора.
Отсутствие капель: После прекращения импульса подтекание или формирование капли на распылителе недопустимо. Это указывает на неплотное закрытие иглы.
Мгновенность начала/окончания: Впрыск начинается и прекращается резко по сигналу, без "подвопрыска" или задержки.

Порядок действий при самостоятельной проверке:

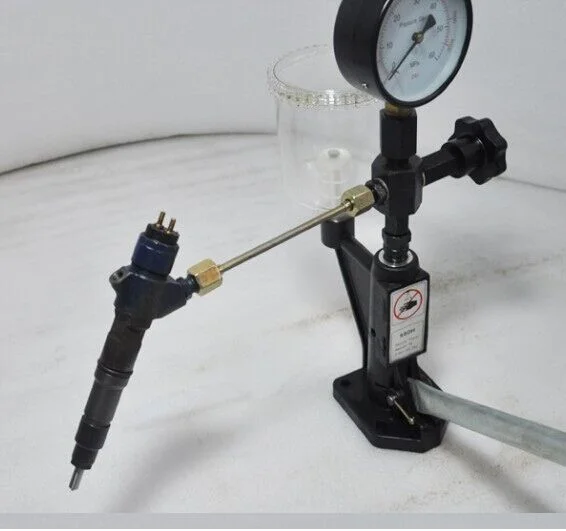

Соберите стенд: топливный бак (чистое ДТ), ТНВД, топливная рампа, демпфер (при наличии), манометр высокого давления, блок управления (или ручной переключатель), прозрачная мерная колба для каждой форсунки.
Надежно закрепите форсунку над колбой, обеспечив герметичность соединений. Убедитесь в безопасности – струи топлива под высоким давлением опасны!
Прокачайте систему для удаления воздуха. Поднимите давление до номинального для вашего двигателя (например, 250-1800 бар).
Кратковременно подайте импульс на форсунку (0.5-1 мс) и визуально оцените факел распыла в колбе. Повторите 5-10 раз для стабильности.
Сравните характер распыла всех форсунок между собой. Отклонение одной форсунки – повод для ее углубленной диагностики или ремонта.
Проверьте герметичность после закрытия: вытрите распылитель насухо, подайте давление без импульса на 30-60 сек – появление капли указывает на износ иглы/седла.

Тип дефекта распыла	Возможная причина	Последствия для двигателя
Крупные капли, "плевки"	Сильное закоксовывание, деформация распылителя	Хлопки в выпуске, черный дым, потеря мощности
Отсутствие 1-2 струй	Закупорка сопловых отверстий нагаром	Неравномерная работа, вибрации на холостом ходу
Факел смещен в сторону	Механическое повреждение распылителя, эрозия отверстий	Задиры поршня/гильзы (локальный перегрев)
Подтекание после закрытия	Износ иглы или седла, засор под иглой	Затрудненный пуск, калильное зажигание, нагар

Измерение электрического сопротивления катушки управления

Отсоедините электрический разъём форсунки перед началом измерений. Очистите контактные штырьки управления на форсунке от загрязнений и окислов с помощью контактного спрея и ватной палочки. Это обеспечит точность показаний мультиметра.

Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0-200 Ом. Проверьте исправность самого прибора, замкнув щупы между собой – на экране должно отображаться значение, близкое к 0 Ом.

Последовательность измерений:

Подключите щупы мультиметра к контактным штырькам катушки управления форсунки. Полярность подключения не имеет значения.
Зафиксируйте показания прибора на экране. Типичное сопротивление исправной катушки составляет:
- Для электромагнитных форсунок: 0.2 - 3.0 Ом
- Для пьезоэлектрических форсунок: выше 100 кОм (в режиме прозвонки покажет обрыв)
Повторите замер 2-3 раза для исключения ошибки.

Результат измерения	Диагностика	Рекомендуемые действия
В пределах нормы	Обмотка цела	Проверять другие параметры
Бесконечность (OL)	Обрыв обмотки	Замена форсунки
0 Ом	Короткое замыкание	Замена форсунки
Отклонение ±30% от нормы	Частичное повреждение обмотки	Углублённая диагностика

При отклонениях от нормы протестируйте проводку от ЭБУ к форсунке на обрыв и короткое замыкание. Помните: нормальные показатели сопротивления не гарантируют исправность катушки под нагрузкой – для полной проверки требуется тест на стенде.

Тестирование скорости срабатывания иглы распылителя

Скорость подъема иглы распылителя критична для точного дозирования топлива и формирования правильного факела распыла. Замедленное срабатывание вызывает перелив топлива, повышенный расход и неполное сгорание.

Для проверки используется диагностический стенд с осциллографом, фиксирующий изменение тока на соленоиде форсунки. Пиковые значения тока соответствуют моментам открытия/закрытия иглы, а временной интервал между ними определяет скорость срабатывания.

Порядок проверки

Подключите форсунку к стенду с топливной магистралью высокого давления.
Установите датчик тока на проводе питания соленоида.
Подайте управляющий импульс длительностью 1-2 мс от диагностического оборудования.
Зафиксируйте осциллограмму с двумя характерными пиками:
- Первый пик – ток удержания иглы в закрытом состоянии.
- Второй пик – момент полного открытия иглы после срабатывания соленоида.

Параметр	Нормальное значение	Признак неисправности
Время срабатывания (между пиками)	0.2–0.4 мс	> 0.5 мс
Форма пиков	Четкие, выраженные	Сглаженные вершины

Ключевые причины отклонений: износ пружины распылителя, загрязнение управляющего клапана, снижение подвижности иглы из-за нагара или механических повреждений. Разница времени срабатывания между форсунками одного двигателя не должна превышать 0.05 мс.

Диагностика и устранение обнаруженных неисправностей

После завершения проверки форсунок Common Rail проанализируйте полученные данные. Сравните результаты тестов (равномерность впрыска, производительность, давление закрытия иглы) между цилиндрами и с эталонными значениями производителя. Отклонения свыше 5-10% указывают на проблему.

Определите характер неисправности по симптомам: неравномерная работа двигателя свидетельствует о разной производительности форсунок, трудный запуск – о недостаточном давлении закрытия, черный дым – о переливе или дефекте распыла. Утечка топлива в обратку подтверждает износ иглы или седла.

Типичные неисправности и методы их устранения

Неисправность	Признаки	Решение
Загрязнение сопла/иглы	Неровный факел распыла, снижение производительности	Ультразвуковая чистка с промывочной жидкостью
Износ распылителя	Капание топлива после отключения, повышенный расход	Замена распылителя с калибровкой
Дефект пружины клапана	Снижение давления закрытия, перелив топлива	Замена пружины или корпуса клапана
Неисправность соленоида	Отсутствие впрыска, ошибки ЭБУ	Проверка сопротивления (0.2-3 Ом), замена катушки

Порядок ремонта:

Демонтируйте форсунку с дефектом, очистите посадочное место
Разберите корпус с использованием специнструмента для Common Rail
Проведите дефектовку компонентов:
- Проверьте иглу на задиры (поверхность должна быть зеркальной)
- Измерьте усилие сжатия пружины динамометром
- Протестируйте соленоид осциллографом
Замените изношенные детали ремкомплектом (уплотнения, фильтры, распылитель)
Соберите форсунку с соблюдением моментов затяжки
Выполните финальную проверку на стенде для регулировки производительности

После установки отремонтированных форсунок обязательно выполните адаптацию кода впрыска через диагностическое оборудование. Запустите двигатель, проверьте равномерность работы и отсутствие ошибок. При замене распылителей или пружин требуется пробег 200-300 км для притирки деталей.
