Как самому выставить зажигание по меткам

Статья обновлена: 18.08.2025

Точная установка угла опережения зажигания – критически важная процедура для стабильной работы двигателя внутреннего сгорания.

Неправильно выставленные метки зажигания приводят к детонации, перегреву, потере мощности и повышенному расходу топлива.

Самостоятельная регулировка момента зажигания возможна при наличии базовых навыков, понимания принципов работы системы и необходимых инструментов.

Техника безопасности при настройке зажигания

Работа с системой зажигания требует строгого соблюдения мер предосторожности из-за риска поражения электрическим током и возгорания. Игнорирование правил может привести к серьезным травмам или повреждению автомобиля.

Перед началом любых манипуляций с высоковольтными компонентами или вращающимися частями двигателя необходимо исключить все потенциальные источники опасности. Особое внимание уделите защите от случайного запуска ДВС и контакта с токопроводящими элементами.

Ключевые правила безопасности

Обязательные подготовительные действия:

Отсоедините отрицательную клемму аккумулятора перед работой с проводами или распределителем
Убедитесь в отсутствии легковоспламеняющихся жидкостей/материалов вблизи двигателя
Наденьте диэлектрические перчатки и защитные очки

Запрещено при выполнении регулировки:

Прикасаться к токоведущим частям голыми руками при включенном зажигании
Проверять искрообразование "на пробой" между проводами и массой
Допускать контакт металлических инструментов с клеммами катушки и АКБ

Риск	Меры предотвращения
Поражение током (до 40 000 В)	Использование инструментов с изолированными ручками
Случайный запуск двигателя	Снятие провода с катушки зажигания + включение ручного тормоза
Возгорание топлива	Отсоединение топливного насоса/форсунок при прокрутке стартером

Важно: При проверке момента зажигания методом стробоскопа избегайте попадания проводов в зону вращения шкивов и ремней. Фиксируйте одежду и волосы.

Поиск меток на шкиве коленчатого вала

Для нахождения меток предварительно очистите поверхность шкива от грязи и масла ветошью. Осмотрите торец шкива коленвала: на нём обычно нанесены несколько рисочек или точек. Основная метка ВМТ (верхняя мёртвая точка) часто выделена жирной насечкой, контрастной краской или сопровождается буквой "T" (Top).

Рядом могут располагаться дополнительные метки опережения зажигания (например, 5°, 10°), обозначенные цифрами. Если видимость затруднена, используйте фонарик и поворачивайте коленвал ключом за болт крепления шкива, предварительно вывесив ведущее колесо или включив 4-ю передачу и толкая автомобиль.

Порядок совмещения меток

После обнаружения меток выполните следующие действия:

Поворачивайте коленвал по часовой стрелке до совпадения основной риски на шкиве с неподвижным указателем на блоке двигателя или крышке ГРМ.
Убедитесь, что метка ВМТ соответствует такту сжатия в первом цилиндре:
- Снимите крышку трамблёра и проверьте положение бегунка (должен быть направлен на контакт 1-го цилиндра)
- Извлеките свечу зажигания 1-го цилиндра и проверьте такт сжатия пальцем
При отсутствии указателя найдите фиксированную точку на блоке цилиндров (монтажный выступ, болт или метку на ремне ГРМ).

Для распространённых моделей расположение меток:

ВАЗ 2101-2107	Шкив под генератором, указатель на крышке масляного насоса
ГАЗель	Выступ на крышке ГРМ со стороны аккумулятора
Ford Focus 1.6	Пластиковый указатель на блоке цилиндров возле шкива

Если метки стёрты, нанесите новые риски самостоятельно с помощью зубила или краски при точном положении ВМТ. Для контроля используйте специальный приспособление (стробоскоп или индикаторная лампа).

Идентификация меток на корпусе ГРМ

Найдите установочные метки на шкиве коленчатого вала и корпусе механизма газораспределения. Шкив коленвала обычно расположен в нижней части двигателя со стороны радиатора, а корпус ГРМ закрывает ремень или цепь привода. Основная метка на шкиве (чаще всего риска, точка или треугольник) должна совпасть со стационарной нулевой меткой на корпусе при положении поршня первого цилиндра в верхней мертвой точке такта сжатия.

Обратите внимание на дополнительные метки на шкиве распредвала(ов) и крышке ГРМ. Эти метки (обычно параллельные линии или треугольники) синхронизируют положение распределительного и коленчатого валов. На двигателях с двумя распредвалами проверяйте оба шкива. Все метки обязаны образовать единую линию с соответствующими указателями на корпусе при правильной установке.

Порядок визуального определения меток

Обесточьте авто, снимите пластиковые защитные кожухи.
Прокрутите коленвал за болт крепления шкива по часовой стрелке специальным ключом или монтировкой.
Совместите главную метку шкива коленвала (обозначена "0", "TDC" или символом △) с неподвижным указателем на блоке цилиндров.

Элемент двигателя	Вид метки	Расположение
Шкив коленвала	Глубокая риска, контрастная точка	Торец или внешний обод шкива
Корпус ГРМ (коленвал)	Стальной язычок, литой выступ	Возле края шкива на крышке блока
Шкив распредвала(ов)	Две параллельные линии, шестигранный вырез	Центральная ступица или внешний обод

Важно: При загрязнении меток очистите поверхности ветошью. Используйте фонарик для точного совмещения – ошибка даже на один зуб ремня ГРМ вызовет сбои в работе двигателя. На некоторых моделях метки видны только через специальные смотровые окна в кожухе.

Обнуление показаний ЭБУ перед регулировкой

Процедура сброса адаптаций электронного блока управления обязательна перед корректировкой угла опережения зажигания. ЭБУ запоминает предыдущие параметры работы двигателя и подстраивает топливоподачу под текущие условия, что может исказить результаты регулировки. Без обнуления данных блок будет компенсировать изменения, сводя настройки к исходным значениям.

Для выполнения сброса необходимо обесточить бортовую сеть автомобиля. Отсоедините отрицательную клемму аккумуляторной батареи и удерживайте её в отведённом положении не менее 10-15 минут. За это время остаточный заряд в конденсаторах ЭБУ полностью рассеется, что приведёт к стиранию оперативной памяти и сбросу триггеров адаптации.

Порядок действий после обнуления

Надёжно зафиксируйте клемму аккумулятора после обратного подключения
Запустите двигатель без нажатия педали газа
Дайте мотору поработать на холостом ходу 5-7 минут
Совершите тестовую поездку длительностью 10-15 минут с плавными разгонами

Важные нюансы: При первом запуске возможны нестабильные обороты или кратковременные пропуски воспламенения – это нормальный процесс повторной адаптации. Избегайте резких нагрузок на двигатель до завершения самодиагностики систем. Если ошибки сохраняются после процедуры, считайте коды неисправностей через диагностический разъём OBD-II.

Параметр	До сброса	После сброса
Коррекция топливоподачи	Адаптирована под износ	Сброшена к заводским калибровкам
Угол опережения	Скорректирован ЭБУ	Базовые настройки по датчикам
Ошибки в памяти	Возможно наличие	Временные коды удалены

Проверяйте качество регулировки только на прогретом до рабочей температуры двигателе. Температура охлаждающей жидкости должна достигать 90-95°C, иначе ЭБУ будет использовать неверные поправочные коэффициенты. При правильном выполнении процедуры блок начнёт записывать новые адаптационные параметры, соответствующие выставленному углу зажигания.

Как найти ВМТ первого цилиндра

Для определения верхней мёртвой точки (ВМТ) первого цилиндра подготовьте двигатель: установите автомобиль на ручной тормоз, включите нейтральную передачу и снимите свечу зажигания первого цилиндра. Закройте свечное отверстие чистой ветошью или резиновой пробкой – это поможет визуально контролировать выход воздуха при прокручивании коленвала.

Снимите клапанную крышку, чтобы получить доступ к меткам ГРМ, и найдите шкив коленчатого вала. На нём обычно нанесены градусные деления (0°, 5°, 10°) или специальные риски, соответствующие ВМТ. Для точности очистите поверхность шкива от грязи масленой ветошью.

Пошаговый метод определения

Прокручивание коленвала: Используйте ключ на болте крепления шкива коленвала. Проворачивайте двигатель по часовой стрелке до момента, когда:
- Ветошь в свечном отверстии вытолкнет воздухом
- Метка на шкиве приблизится к указателю ВМТ на блоке двигателя
Точная фиксация: После выталкивания ветоши замедлите вращение. Совместите центральную риску шкива (0° или TDC) с неподвижным указателем (штифтом, выступом или меткой на крышке ГРМ).
Проверка распредвала: Убедитесь, что кулачки первого цилиндра на распредвале разведены в стороны ("коромыслом вверх"). Если кулашки направлены вниз – коленвал провернут на 360°, повторите совмещение меток.

Контрольный признак	Ошибка	Решение
Метки коленвала совпадают, но кулашки 1-го цилиндра внизу	Поршень в НМТ	Провернуть коленвал на полный оборот (360°)
Воздух выталкивает, но метки не совпадают	Неисправность ГРМ (перескок цепи/ремня)	Диагностика механизма газораспределения

Для двигателей с трамблером дополнительно проверьте положение бегунка: он должен быть направлен на контакт первого цилиндра в крышке распределителя. Если метки точно совпали, а кулашки разведены – поршень первого цилиндра находится в ВМТ такта сжатия.

Снятие крышки распределителя зажигания

Перед началом работ полностью заглушите двигатель и убедитесь, что зажигание выключено. Дождитесь остывания силового агрегата во избежание ожогов, особенно при работе с выпускным коллектором или другими нагретыми компонентами.

Осмотрите корпус распределителя и крышку на предмет загрязнений. Очистите поверхность вокруг креплений сухой ветошью для предотвращения попадания мусора внутрь трамблера при демонтаже. Проверьте целостность высоковольтных проводов и запомните их положение.

Порядок демонтажа

Отсоедините все высоковольтные провода от крышки распределителя, аккуратно потянув за колпачки (не за сами провода!). Рекомендуется предварительно пометить провода маркером или малярным скотчем согласно нумерации цилиндров.
Ослабьте фиксаторы крепления крышки (обычно это две пружинные защелки или винты с наружной звездочкой). Вращайте крепеж против часовой стрелки до полного освобождения.
Аккуратно подденьте крышку плоской отверткой или пластиковым монтажным инструментом в местах предусмотренных выемок. Избегайте резких рывков и чрезмерных усилий.
Снимите крышку вертикально вверх, контролируя положение ротора внутри. При обнаружении прикипания нанесите на стык WD-40 и выждите 5-7 минут.

После демонтажа сразу накройте открытый корпус распределителя чистой ветошью для защиты контактов бегунка и центробежного регулятора от пыли и случайного попадания инструментов. Не допускайте контакта внутренних элементов с металлическими предметами.

Тип крепления	Инструмент	Особенности
Защелки (пружинные)	Плоская отвертка	Поддевать аккуратно, чтобы не сломать ушки
Винты под звездочку	Tоркс T15/T20	Проверить плотность посадки перед установкой

Визуально оцените состояние контактов на крышке и корпусе распределителя. Наличие трещин, нагара или следов пробоя искры требует обязательной замены детали. Протрите внутреннюю поверхность крышки сухой безворсовой тканью перед обратной установкой.

Проверка состояния бегунка трамблера

Снимите крышку трамблера, открутив крепежные защелки или винты отверткой. Аккуратно извлеките бегунок, надавив на фиксатор или потянув его вертикально вверх. Осмотрите контактную пластину на предмет глубоких выгораний, трещин или коррозии – даже незначительные дефекты нарушают искрообразование.

Проверьте подвижность пружины угольного контакта под бегунком: она должна свободно сжиматься и возвращаться в исходное положение. Убедитесь в отсутствии люфта валика бегунка и надежной фиксации токопроводящей пластины – разболтанность приводит к хаотичному искрению.

Ключевые этапы диагностики

Оценка контактной поверхности: глубокие каверны требуют замены детали, мелкие задиры зачистите мелкозернистой наждачкой.
Тест сопротивления: измерьте омметром между контактом бегунка и местом крепления – показания должны быть близки к нулю (∞ указывает на обрыв).
Осмотр токоразносной пластины: следы эрозии или оплавления металла – критичный дефект.

Проблема	Последствие	Решение
Нагар на контакте	Снижение искровой энергии	Очистка спиртом или WD-40
Трещина корпуса	Утечка тока	Обязательная замена
Заклинивание пружины	Нестабильный контакт с крышкой	Регулировка или установка нового бегунка

Определение положения контакта первого цилиндра

Найдите метку ВМТ (верхняя мертвая точка) на шкиве коленчатого вала или маховике двигателя. Проворачивайте коленвал специальным ключом по часовой стрелке до совмещения метки с указателем на блоке цилиндров. Убедитесь, что поршень первого цилиндра находится в такте сжатия (клапаны закрыты).

Снимите крышку распределителя зажигания для доступа к бегунку. Проверьте положение бегунка: он должен быть направлен точно на клемму провода первого цилиндра в крышке трамблера. При необходимости ослабьте крепление корпуса распределителя и аккуратно поверните его для точной установки.

Порядок действий при проверке

Отсоедините высоковольтный провод от свечи первого цилиндра
Вручную проверните коленвал до ВМТ по меткам
Проконтролируйте такт сжатия:
- Пальцем заткните свечное отверстие
- Почувствуйте давление воздуха при проворачивании
Сравните направление бегунка с таблицей:

Положение бегунка	Действие
Точно на клемме №1	Корректная установка
Смещение до 15°	Допустимая погрешность
Смещение более 20°	Требуется регулировка

Важно: При установке бегунка на клемму первого цилиндра проверьте соответствие порядка работы цилиндров вашего двигателя (1-3-4-2 или 1-2-4-3). Направление вращения бегунка должно соответствовать схеме расположения высоковольтных проводов на крышке трамблера.

Ослабление крепления корпуса трамблера

После определения оптимального момента зажигания требуется зафиксировать распределитель в правильном положении. Для этого ослабьте крепление корпуса трамблера, используя гаечный ключ соответствующего размера. Обычно требуется ослабить одну гайку или болт в нижней части корпуса, удерживающие его на приводе.

Поворачивайте корпус распределителя плавно и с минимальным усилием, строго соблюдая выбранное направление (по или против часовой стрелки). Контролируйте положение по меткам или индикатору стробоскопа. Избегайте резких движений – даже небольшой сдвиг существенно влияет на угол опережения.

Порядок действий

Отключите стробоскоп от свечи зажигания.
Затяните крепежную гайку/болт трамблера моментом 15-20 Н·м.
Повторно проверьте установку стробоскопом:
- Запустите двигатель на холостом ходу
- Убедитесь, что метка совпадает с номинальным значением для вашей модели

Важно: При затяжке корпус может слегка сместиться. Если метка ушла – ослабьте крепление и скорректируйте положение. Проведите финальную проверку под нагрузкой (резкое нажатие газа): кратковременное увеличение опережения до 25-30° – норма.

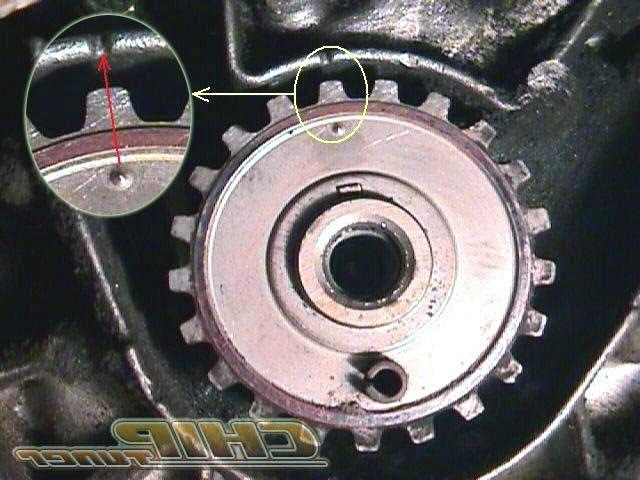

Фиксация меток коленвала совмещением отметок

Поверните коленчатый вал двигателя специальным ключом или вручную за болт крепления шкива до совпадения меток. Основная метка на шкиве коленвала должна точно совпасть с неподвижной отметкой-указателем на блоке цилиндров или крышке ГРМ.

Убедитесь, что поршень первого цилиндра находится в ВМТ (верхней мертвой точке) такта сжатия. Для проверки снимите свечу зажигания и вставьте в отверстие тонкую отвертку или щуп – при достижении ВМТ предмет перестанет подниматься.

Ключевые этапы:

Очистите зону шкива коленвала от грязи для четкой видимости меток
Медленно проворачивайте вал по часовой стрелке до полного совмещения
Зафиксируйте положение коленвала стопорным штифтом (если предусмотрен конструкцией)
Контролируйте метки ГРМ на распредвале – они должны сохранять синхронность

Элемент	Расположение метки
Шкив коленвала	Риска или точка на ободе
Указатель на блоке	Нулевая отметка шкалы возле шкива

При несовпадении меток более 1-2 мм повторите проворачивание вала. Важно: двигатель должен быть остывшим, а автомобиль – на нейтральной передаче с зафиксированными колесами.

Установка распределителя в нулевое положение

Нулевое положение распределителя соответствует моменту начала размыкания контактов прерывателя (или срабатыванию датчика Холла) при нахождении поршня первого цилиндра в верхней мёртвой точке (ВМТ) такта сжатия. Это базовая точка отсчёта для регулировки угла опережения зажигания, обеспечивающая синхронизацию работы системы.

Для правильной установки распределителя в нулевое положение необходимо предварительно выставить ВМТ первого цилиндра по меткам коленчатого вала. Ослабьте крепёжную гайку или болты корпуса распределителя, чтобы обеспечить его свободное вращение на 10-15 градусов в обе стороны.

Последовательность действий

Снимите крышку распределителя, запомните положение бегунка.
Проверните коленчатый вал по ходу работы двигателя до совпадения меток ВМТ для 1-го цилиндра.
Поворачивайте корпус распределителя до момента размыкания контактов (для контактной системы):
- Подключите контрольную лампу к клемме низкого напряжения и массе
- Медленно поворачивайте корпус против вращения вала до загорания лампы
Для бесконтактных систем:
- Добейтесь совпадения меток на статоре и роторе датчика Холла
- Зазор между магнитопроводом и меткой ротора – 0.3-0.5 мм
Зафиксируйте корпус распределителя, удерживая его от смещения:

Тип крепления Момент затяжки

Гайка 13мм 15-20 Н·м

Болт 10мм 8-12 Н·м
Убедитесь, что бегунок направлен на контакт 1-го цилиндра в крышке трамблёра.

Важно: При установке бегунок должен находиться строго над контактом крышки, соответствующем проводу первого цилиндра. Проверьте соответствие порядка подключения высоковольтных проводов схеме двигателя перед запуском.

Контроль совпадения меток при монтаже трамблера

После установки трамблера в посадочное отверстие блока цилиндров критически важно проверить совпадение установочных меток. Коленчатый вал должен оставаться в положении ВМТ первого цилиндра, достигнутом при предварительной подготовке. Любое смещение валов во время монтажа распределителя приведет к некорректной установке угла опережения зажигания.

Повторно убедитесь в точном совпадении меток на шкиве коленвала и передней крышке двигателя через смотровое окно. Одновременно проверьте положение бегунка трамблера: он должен быть направлен строго на контакт первого цилиндра в крышке распределителя. Если метки сбиты, аккуратно извлеките трамблер, заново установите коленвал в ВМТ и повторите установку.

Порядок действий при несовпадении меток

Ослабьте крепежную гайку/болт трамблера
Фиксируя корпус от проворачивания, медленно поворачивайте ротор распределителя
Добейтесь точного совпадения меток на шкиве коленвала
Контролируйте направление бегунка (должен указывать на контакт 1-го цилиндра)
Затяните крепеж с моментом 15-20 Н·м

Элемент	Метка	Точность
Шкив коленвала	Риска на шкиве	±1°
Крышка ГРМ	Отлив с насечкой	0° (ВМТ)
Бегунок трамблера	Уголек/указатель	На контакт №1

Важно: При затяжке крепежа корпус трамблера часто смещается на 2-3°. Компенсируйте это смещение, проворачивая корпус в противоположную сторону на небольшой угол перед финальной затяжкой.

Затяжка крепежной гайки распределителя

После точной установки угла опережения зажигания необходимо надёжно зафиксировать распределитель в правильном положении. Для этого крепёжная гайка основания трамблёра аккуратно затягивается гаечным ключом подходящего размера – обычно на 13 мм или 14 мм в зависимости от модели авто.

При затяжке обязательно придерживайте корпус распределителя рукой, предотвращая его смещение относительно меток. Контролируйте совпадение установочных рисок на статоре и крышке ГРМ через смотровое окно, так как даже незначительный сдвиг трамблёра при закручивании нарушит настройки.

Ключевые моменты при фиксации

Используйте динамометрический ключ при наличии – момент затяжки для большинства двигателей составляет 15-25 Н·м (точное значение уточняйте в мануале). Если специнструмента нет, затягивайте гайку умеренно:

Перетяжка деформирует корпус или сорвёт резьбу
Недотяжка вызовет самопроизвольное смещение трамблёра от вибрации

После фиксации повторно проверьте совпадение меток и запустите двигатель для контроля работы:

Прослушайте работу мотора на холостых оборотах – отсутствие детонации и плавный ход
Резко нажмите газ – не должно быть "хлопков" в карбюратор/выпуск
При появлении проблем ослабьте гайку и проведите коррекцию на 1-2°

Проверка и регулировка зазора в контактной группе

Зазор между контактами прерывателя напрямую влияет на угол опережения зажигания и стабильность искрообразования. Слишком большой или малый зазор нарушает длительность накопления энергии в катушке зажигания, что приводит к перебоям в работе двигателя, потере мощности и детонации.

Проверку выполняют при полностью разомкнутых контактах (кулачок трамблера должен упираться в вершину выступа подвижного контакта). Используйте плоский щуп толщиной 0,35-0,45 мм (точное значение указано в мануале авто). Щуп должен проходить с легким сопротивлением.

Порядок регулировки

Снимите крышку трамблера и ротор
Проверните коленвал ключом (или пусковой рукояткой) до максимального размыкания контактов
Ослабьте фиксирующий винт крепления стойки неподвижного контакта
Вставьте регулировочную отвёртку в паз стойки
Поворачивайте отвёртку до достижения правильного зазора, контролируя щупом
Затяните фиксирующий винт, повторно проверьте зазор

Критические моменты:

Поверхности контактов должны быть чистыми и ровными (зачистите надфилем при нагаре)
После регулировки проверьте усилие прилегания контактов пружиной
Контролируйте параллельность площадок при сомкнутом положении

Проблема	Последствие
Зазор больше нормы	Раннее зажигание, детонация, провалы на высоких оборотах
Зазор меньше нормы	Позднее зажигание, перегрев катушки, троение на холостом ходу

При замене контактной группы обязательна повторная регулировка, так как допуски новых деталей могут отличаться. После регулировки установите крышку трамблера и проверьте работу двигателя.

Регулировка зазора контактов прерывателя

Точный зазор между контактами прерывателя напрямую влияет на момент искрообразования и стабильность работы двигателя. Слишком большой или малый промежуток вызывает пропуски искры, детонацию и падение мощности.

Для регулировки потребуется комплект щупов и ключ для ослабления фиксирующего винта контактной группы. Двигатель необходимо провернуть коленвал до максимального размыкания контактов (кулачок трамблера на вершине выступа).

Порядок регулировки

Очистите контакты от нагара плоским надфилем
Ослабьте винт крепления неподвижного контакта
Вставьте щуп требуемой толщины (обычно 0.35-0.45 мм) между контактами
Сдвигайте неподвижный контакт отвёрткой до лёгкого прижима щупа
Затяните фиксирующий винт, удерживая контакт в положении
Проверьте зазор щупом – он должен проходить с лёгким сопротивлением

Важно: После регулировки проверьте угол замкнутого состояния контактов (УЗСК) тестером. Оптимальные значения для большинства авто:

Тип двигателя	УЗСК
Карбюраторный 4-цилиндр.	50-55°
Карбюраторный 6-цилиндр.	38-42°

Повторяйте замер зазора на 3-4 выступах кулачка – износ может быть неравномерным. При расхождении более 0.02 мм замените контактную группу.

Особенности настройки бесконтактных систем

Бесконтактные системы (БСЗ) используют датчик Холла или индуктивный датчик вместо механических контактов трамблера. Настройка требует точного позиционирования момента искрообразования относительно ВМТ и контроля электронных компонентов цепи. Отсутствие контактной группы повышает стабильность работы, но усложняет диагностику при сбоях.

Ключевое отличие – необходимость проверки исправности датчика-распределителя, коммутатора и целостности проводов перед регулировкой. Угол опережения зажигания (УОЗ) выставляется аналогично контактным системам, но корректировка часто требует подключения стробоскопа к высоковольтному проводу первого цилиндра.

Алгоритм регулировки

Убедитесь в работоспособности компонентов:
- Проверьте сопротивление катушки зажигания (первичная обмотка: 0.5-3 Ом, вторичная: 5-15 кОм)
- Протестируйте датчик распредвала мультиметром (напряжение Холла: 0.4-11 В при вращении)
Совместите метки ГРМ:
- Поворачивайте коленвал ключом до совпадения отметки на шкиве с 0° или ВМТ на крышке ГРМ
- Убедитесь, что бегунок трамблера направлен на контакт 1-го цилиндра
Ослабьте болт крепления трамблера и плавно поворачивайте корпус:
- По часовой стрелке – уменьшение УОЗ (позднее зажигание)
- Против часовой стрелки – увеличение УОЗ (раннее зажигание)
Запустите двигатель и подключите стробоскоп:
- Направьте луч на метки коленвала при работе на холостых (800-1000 об/мин)
- Добейтесь совпадения подвижной метки с рекомендованным значением для авто (обычно 5-10° до ВМТ)

Параметр	Контроль	Норма
Зазор датчика-распределителя	Щуп между шторкой и корпусом датчика	0.3-0.5 мм
Напряжение питания коммутатора	Мультиметр на разъеме при включенном зажигании	12±0.5 В
УОЗ на холостом ходу	Стробоскоп + заводские метки	Указано под капотом/в мануале

После регулировки проверьте реакцию на газ: при резком нажатии педали допустима кратковременная детонация («цокот»), исчезающая через 1-2 секунды. Устойчивая детонация требует уменьшения УОЗ поворотом трамблера на 1-2° по часовой стрелке. Отсутствие детонации при разгоне – признак позднего зажигания.

Использование стробоскопа для контроля УОЗ

Стробоскоп – ключевой инструмент для точной проверки угла опережения зажигания (УОЗ) в системах с трамблером. Принцип его работы основан на кратковременных световых вспышках, синхронизированных с моментом искрообразования в первом цилиндре. Эти вспышки "замораживают" движение меток на вращающихся деталях двигателя, позволяя визуально определить текущий УОЗ относительно неподвижных указателей.

Для подключения стробоскопа используется индуктивный датчик, который закрепляется на высоковольтном проводе первого цилиндра. Дополнительные провода питания подсоединяются к клеммам аккумуляторной батареи с соблюдением полярности. После запуска двигателя на холостом ходу стробоскоп начинает генерировать вспышки одновременно с искрой, подсвечивая шкив коленвала или маховик.

Порядок контроля и корректировки УОЗ

Снимите с карбюратора вакуумный шланг опережения и заглушите его. Убедитесь, что обороты холостого хода соответствуют техническим требованиям вашей модели (обычно 750-850 об/мин). Направьте свет стробоскопа на метки:

Подвижная метка – насечка на шкиве коленвала или маховике
Неподвижный указатель – шкала на блоке двигателя или крышке ГРМ

При работающем двигателе вспышка стробоскопа "остановит" вращение меток. Совпадение подвижной метки с нулевым делением шкалы указывает на установку зажигания в ВМТ. Сдвиг метки относительно нуля в сторону опережения (например, на 5°) показывает текущий УОЗ.

Наблюдаемое положение метки	Значение	Требуемое действие
Левее нуля шкалы	Позднее зажигание	Повернуть трамблер против часовой стрелки
Правее нуля шкалы	Раннее зажигание	Повернуть трамблер по часовой стрелке
Совпадает с требуемым значением (°)	Корректная установка	Зафиксировать трамблер

Для корректировки ослабьте гайку крепления трамблера. Проворачивайте корпус на 1-2 мм в нужном направлении, контролируя смещение метки стробоскопом. После достижения рекомендованного производителем значения (обычно 3°-10° до ВМТ) надежно затяните крепеж. Подключите вакуумный шланг обратно и проверьте изменение УОЗ при увеличении оборотов – метка должна смещаться в сторону опережения.

Подключение стробоскопа к системе зажигания

Для начала подключите индукционный датчик стробоскопа к высоковольтному проводу первого цилиндра. Зафиксируйте его плотно, но без пережима провода, чтобы обеспечить надежный контакт и считывание импульсов. Два других провода стробоскопа подсоедините к клеммам аккумулятора: красный зажим – к положительной клемме (+), черный – к отрицательной (-) или массе автомобиля. Проверьте надежность всех соединений.

Убедитесь, что провода стробоскопа не соприкасаются с движущимися деталями двигателя (ремень ГРМ, вентилятор) и горячими поверхностями (выпускной коллектор). Запустите двигатель и дайте ему работать на холостых оборотах. Стробоскоп начнет мигать синхронно с искрообразованием в первом цилиндре, подсвечивая метки на шкиве коленвала.

Ключевые моменты подключения

Индукционный датчик: Устанавливается только на провод 1-го цилиндра для синхронизации.
Полярность питания: Красный зажим – к "+" АКБ, черный – к "-" АКБ или кузову.
Безопасность: Избегайте касания проводов к вращающимся частям и высоковольтным элементам.

Элемент стробоскопа	Точка подключения	Особенности
Индукционный датчик	ВВ-провод 1-го цилиндра	Фиксация без перекручивания провода
Красный зажим	Клемма "+" АКБ	Надежный контакт без искрения
Черный зажим	Клемма "-" АКБ / масса	Чистая металлическая поверхность

Важно: При отсутствии свечения стробоскопа проверьте целостность предохранителя прибора и корректность подключения датчика. Убедитесь, что зажимы не окислены и плотно закреплены на клеммах АКБ.

Запуск двигателя для проверки меток

После установки меток и сборки механизмов запустите двигатель, предварительно убедившись в отсутствии посторонних предметов в подкапотном пространстве. Дайте мотору прогреться до рабочей температуры (80-90°C), контролируя показания датчика охлаждающей жидкости.

Проверьте работу двигателя на разных режимах: холостом ходу (600-900 об/мин), средних (2000-2500 об/мин) и высоких оборотах (3500-4000 об/мин). Обращайте внимание на стабильность работы, реакцию на педаль акселератора и посторонние звуки.

Диагностика правильности установки

Признаки корректной установки:

Ровная работа на холостом ходу без вибраций
Мгновенная реакция на нажатие педали газа
Отсутствие хлопков во впускном/выпускном коллекторе
Плавное увеличение оборотов без провалов

Симптомы ошибки:

Детонация (металлический стук при разгоне)
Перегрев двигателя при нагрузке
Провалы мощности при резком ускорении
Самопроизвольная остановка на холостом ходу
Черный дым из выхлопной трубы

При обнаружении ошибки заглушите двигатель и выполните коррекцию: ослабьте крепление трамблера, затем поверните корпус против часовой стрелки для раннего зажигания или по часовой для позднего. Смещение на 1-2° существенно влияет на работу. Повторяйте запуск и корректировку до устранения симптомов.

Наблюдение за совпадением меток на холостых оборотах

После предварительной установки начального угла опережения зажигания запустите двигатель и дайте ему выйти на режим холостого хода. Обороты должны соответствовать техническим требованиям вашего автомобиля (обычно 750-950 об/мин).

Подключите стробоскоп к цепи первого цилиндра согласно инструкции устройства. Направьте мигающий луч прибора на метки шкива коленвала и неподвижный указатель на блоке двигателя. В импульсном свете метка на шкиве будет визуально "заморожена".

Корректировка положения меток

При несовпадении меток выполните регулировку:

Ослабьте фиксирующую гайку корпуса трамблера.
Поворачивайте корпус распределителя зажигания:
- По часовой стрелке - для уменьшения угла опережения (если метка опережает указатель)
- Против часовой стрелки - для увеличения угла (если метка отстаёт)
Контролируйте смещение метки в свете стробоскопа до точного совпадения с указателем.

Ситуация	Действие
Метка шкива выше указателя	Уменьшение УОЗ (поворот по часовой)
Метка шкива ниже указателя	Увеличение УОЗ (поворот против часовой)

После достижения совпадения затяните фиксирующую гайку при работающем двигателе, продолжая контролировать положение меток. Проверьте стабильность холостого хода и отсутствие детонации при резком нажатии на педаль газа.

Регулировка угла опережения вращением трамблера

Для регулировки УОЗ ослабьте гайку крепления корпуса трамблера. Корпус станет возможным проворачивать вручную вокруг своей оси. Вращение по часовой стрелке замедляет момент искрообразования (уменьшает угол опережения), против часовой стрелки – ускоряет (увеличивает угол).

Запустите двигатель и прогрейте его до рабочей температуры. Отсоедините и заглушите вакуумный шланг, идущий к трамблеру, если он присутствует. Ослабьте крепление трамблера ровно настолько, чтобы корпус можно было повернуть с небольшим усилием.

Порядок настройки

Подключите стробоскоп к свече зажигания первого цилиндра согласно инструкции прибора.
Направьте мигающий луч стробоскопа на установочные метки ГРМ (расположены на шкиве коленвала и передней крышке двигателя).
При работающем двигателе метка на шкиве будет "застывать" под светом стробоскопа. Сравните её положение с неподвижной меткой на крышке.
Плавно поворачивайте корпус трамблера:
- Если метка шкива находится левее неподвижной метки (ближе к водителю) – зажигание раннее. Поворачивайте трамблер по часовой стрелке.
- Если метка шкива находится правее неподвижной метки (ближе к радиатору) – зажигание позднее. Поворачивайте трамблер против часовой стрелки.
Добейтесь совпадения метки шкива с нужной неподвижной меткой (обычно основная метка обозначает 5°-10° до ВМТ, уточните в мануале авто).
Затяните гайку крепления трамблера, не допуская его смещения. Проверьте реакцию мотора на резкое открытие дросселя – отсутствие детонации и уверенный разгон подтверждают правильность настройки.

Контроль усиления искры на высоких оборотах

На высоких оборотах время формирования искры сокращается в разы из-за уменьшения длительности замкнутого состояния контактов прерывателя или импульсов управления катушкой. Недостаточная энергия искрового разряда приводит к пропускам воспламенения, детонации и падению мощности двигателя. Особенно критично это для модифицированных двигателей с повышенной степенью сжатия.

Проверка осуществляется при помощи стробоскопа с функцией измерения УОЗ под нагрузкой либо диагностического сканера, отслеживающего параметры в реальном времени. Двигатель выводят на обороты, близкие к максимальным (4500-6000 об/мин для бензиновых ДВС), контролируя стабильность искрообразования. Параллельно проверяется напряжение в бортовой сети – его падение ниже 13В указывает на проблемы с генератором.

Факторы, влияющие на качество искры

Состояние катушки зажигания: перегрев или межвитковое замыкание снижают выходное напряжение
Зазор свечей: увеличенный зазор требует большего напряжения пробоя
Сопротивление ВВ-проводов: превышение 10-15 кОм/метр гасит импульс
Напряжение аккумулятора: падение ниже 9В при запуске нарушает работу модуля

Симптом проблемы	Вероятная причина	Метод проверки
Провалы мощности выше 4000 об/мин	Пробой изоляции катушки	Визуальный осмотр в темноте
Хлопки во впускном коллекторе	Заниженное сопротивление ВВ-проводов	Замер омметром
Неустойчивая работа под нагрузкой	Неправильный зазор свечей	Проверка щупом

Для моторов с трамблером дополнительно проверяют люфт вала распределителя и состояние центробежного регулятора – залипание грузиков ограничивает угол опережения. В бесконтактных системах тестируют датчик Холла: осциллографом измеряют амплитуду сигнала (должна превышать 8В при 3000 об/мин).

При выявлении слабой искры последовательно заменяют компоненты цепи: свечи с уменьшенным зазором (0.7-0.8 мм), силиконовые провода с распределенным сопротивлением, катушку с повышенной энергией разряда (не менее 100 мДж). Для форсированных двигателей устанавливают двухвыводные катушки или индивидуальные на каждую свечу.

Проверка отсутствия детонации при разгоне

После установки начального угла опережения зажигания выполните тестовую поездку на прогретом двигателе. Разгоните автомобиль резко на 3-4 передаче с низких оборотов (около 2000 об/мин) до средних (3500-4000 об/мин), имитируя подъём в гору.

Прислушайтесь к работе мотора: металлический стук "пальцев", похожий на звон монет в банке, указывает на опасную детонацию. Она возникает из-за избыточно раннего зажигания, вызывающего взрывное сгорание топлива.

Корректировка при обнаружении детонации

Слегка поверните трамблер по часовой стрелке (на 1-2°)
Повторите тестовый разгон после каждой регулировки
Добейтесь полного исчезновения стука при сохранении тяги

Отсутствие детонации при резком нажатии на педаль газа подтверждает правильную настройку. Для точной проверки используйте ровный участок дороги с одинаковым покрытием.

Метод регулировки по слуховой детонации

Данный способ требует внимательного прослушивания работы двигателя при движении автомобиля под нагрузкой. Для его выполнения необходимо разогнаться на ровном участке дороги до скорости 40-50 км/ч на прямой передаче (обычно 3-я или 4-я в зависимости от коробки), после чего резко нажать педаль акселератора до упора.

В момент резкого ускорения следует фиксировать появление характерного звонкого стука (похожего на удары по металлу) в районе блока цилиндров. Короткая детонация (1-3 секунды) при интенсивном разгоне считается допустимой. Длительный металлический стук указывает на необходимость корректировки угла опережения зажигания.

Порядок регулировки

Заглушите двигатель и ослабьте крепёжную гайку корпуса трамблёра.
При продолжительной детонации поверните корпус распределителя по часовой стрелке на 1-2° (уменьшение угла опережения).
При отсутствии детонации или вялом разгоне поверните корпус против часовой стрелки на 1-2° (увеличение угла).
Затяните гайку трамблёра и повторите проверку на дороге.

Критерии правильной настройки:

- Кратковременная детонация (до 2 секунд) при резком нажатии на газ

- Полное исчезновение стуков через 3-5 секунд после начала разгона

- Отсутствие "прострелов" в глушителе при сбросе газа

Симптом	Действие	Направление поворота трамблёра
Сильная длительная детонация	Уменьшить УОЗ	По часовой стрелке
Полное отсутствие стуков	Увеличить УОЗ	Против часовой стрелки

Важно: Проверку выполняйте только на прогретом двигателе, используя топливо с октановым числом, рекомендованным производителем. Избегайте длительной детонации – это приводит к разрушению поршневой группы.

Фиксация оптимального положения трамблера

После точной настройки момента зажигания (когда метка на шкиве совпадает с ВМТ при срабатывании стробоскопа), ослабьте гайку крепления трамблера. Аккуратно проворачивайте корпус трамблера на минимальный угол, контролируя положение меток. Добейтесь устойчивого совпадения при каждом всплеске стробоскопа в режиме холостого хода.

Удерживая корпус трамблера неподвижно, равномерно затяните крепежную гайку. Избегайте резких усилий – даже незначительный сдвиг трамблера при затяжке нарушит настройку. После фиксации повторно проверьте совмещение меток под нагрузкой и на разных оборотах.

Ключевые шаги и возможные ошибки

Техника затяжки:

Используйте динамометрический ключ при наличии
Применяйте метод поэтапной затяжки (2-3 подхода с постепенным увеличением усилия)
Контролируйте положение корпуса через смотровое окно шкива

Типичные проблемы:

Ошибка	Последствие
Смещение при затяжке	Раннее/позднее зажигание, детонация
Перекос корпуса	Износ вала трамблера, неравномерная искра
Недостаточное усилие	Самопроизвольное проворачивание на ходу

Проверочные действия после фиксации:

Запустите двигатель, проследите за стабильностью работы на холостом ходу
Резко нажмите педаль газа – должен отсутствовать "звон пальцев" (детонация)
Проведите тест-драйв с резкими ускорениями

Установка крышки распределителя

Перед монтажом очистите посадочную поверхность на блоке цилиндров и нижний фланец крышки от грязи, масла и следов коррозии. Проверьте состояние резинового уплотнительного кольца – при наличии трещин или деформаций замените его. Убедитесь, что контакты внутри крышки и на роторе распределителя не имеют нагара или эрозии.

Совместите метку на корпусе крышки с меткой на корпусе распределителя зажигания – они должны образовать единую линию. Аккуратно наденьте крышку на вал трамблера, следя за тем, чтобы центральный угольный контакт вошел в паз бегунка ротора без перекоса. Не допускайте ударной нагрузки при установке.

Фиксация и проверка

Затяните крепежные болты/гайки равномерно крест-накрест с усилием 8-12 Н·м
Подключите высоковольтные провода в строгом соответствии с порядком работы цилиндров (маркировка нанесена на корпус крышки)
Наденьте центральный провод катушки зажигания
Визуально убедитесь в отсутствии зазоров между крышкой и корпусом распределителя

Контрольный признак	Норма
Зазор между ротором и контактами крышки	0,3-0,5 мм
Сопротивление центрального контакта	4-6 кОм

После запуска двигателя прислушайтесь к работе – характерное тресканье или пропуски зажигания указывают на пробой высокого напряжения. В темноте осмотрите крышку: голубоватые искры на поверхности требуют замены узла.

Проверка работы двигателя на разных режимах

После предварительной установки момента зажигания запустите двигатель и дайте ему прогреться до рабочей температуры (80-90°C). Убедитесь, что система холостого хода отрегулирована правильно, обороты стабильны, а подсос полностью убран.

Внимательно слушайте работу двигателя на холостом ходу: отсутствие посторонних стуков, «чистота» звука и стабильность оборотов – первые признаки корректной установки. Малейшая детонация (металлический звон или стук «пальчиков») или плавающие обороты требуют немедленного выключения мотора и корректировки угла опережения зажигания (УОЗ).

Последовательность проверки на разных режимах

Проверка реакции на резкое открытие дросселя:

Резко, но не до упора, нажмите педаль газа на работающем двигателе с холостого хода.
Оцените реакцию: двигатель должен моментально откликнуться увеличением оборотов без провалов, хлопков во впускной/выпускной тракт или затяжного детонационного звона.
Кратковременная (1-2 сек) легкая детонация при резком нажатии допустима, но ее полное отсутствие или длительный звон – сигнал к регулировке (раннее или позднее зажигание соответственно).

Проверка на средних и высоких оборотах под нагрузкой:

Совершите тестовую поездку на автомобиле, выбрав ровный участок дороги.
Разгонитесь на ровной передаче (например, 3-й) с постоянной, умеренной нагрузкой (примерно 1/3 - 1/2 хода педали газа).
Прислушайтесь: под нагрузкой в этом режиме детонация недопустима совсем.
Резко нажмите педаль газа «в пол» на скорости 40-50 км/ч на той же передаче. Допустима лишь очень кратковременная детонация.

Оценка тяги и температуры: Отметьте поведение автомобиля – он должен уверенно тянуть, без потери мощности. Сильный перегрев двигателя (по указателю температуры) при нормальной работе системы охлаждения также может косвенно указывать на слишком позднее зажигание.

Симптом	Возможная причина	Действие
Детонация (звон) под нагрузкой	Слишком раннее зажигание	Повернуть трамблер по часовой стрелке (уменьшить УОЗ)
Вялый разгон, перегрев	Слишком позднее зажигание	Повернуть трамблер против часовой стрелки (увеличить УОЗ)
Хлопки в карбюратор	Очень раннее зажигание	Немедленно уменьшить УОЗ
Хлопки в глушителе	Позднее зажигание или неполное сгорание	Проверить угол зажигания, свечи, компрессию

Помните: окончательную тонкую регулировку УОЗ проводят на слух по детонации в движении под нагрузкой, корректируя положение трамблера на работающем двигателе маленькими шагами (по 1-2 градуса). После каждой корректировки повторяйте проверку на всех режимах.

Анализ качества холостого хода после регулировки

После установки угла опережения зажигания (УОЗ) запустите двигатель и дайте ему прогреться до рабочей температуры (80-90°C). Отключите все энергопотребители (кондиционер, фары, печку) для чистоты оценки. Стрелка тахометра должна показывать стабильные обороты, рекомендованные производителем (обычно 700-950 об/мин).

Визуально и на слух оцените работу двигателя: отсутствие подергиваний, вибраций кузова или плавающих оборотов свидетельствует о корректной настройке. При резком кратковременном нажатии на педаль газа двигатель должен мгновенно реагировать без провалов, хлопков в выпускной системе или детонационных стуков.

Критерии правильной регулировки

Стабильность оборотов: Отклонение не превышает ±20 об/мин в течение 2-3 минут
Акустика работы: Ровный "мягкий" звук без цокающих ударов или приглушенных хлопков
Отзывчивость: Мгновенное увеличение оборотов при резком открытии дросселя
Отсутствие вибраций: Капот и рулевая колонка не передают выраженной дрожи

Диагностика проблем по симптомам

Симптом	Вероятная причина	Решение
Обороты "плавают" (600-1200 об/мин)	Слишком позднее зажигание	Повернуть трамблер против часовой стрелки на 2-3°
Двигатель вибрирует, слышны "жесткие" звуки	Раннее зажигание	Повернуть трамблер по часовой стрелке на 1-2°
Хлопки в глушителе при сбросе газа	Позднее воспламенение смеси	Увеличить УОЗ на 3-5°
Металлический стук при разгоне	Детонация из-за раннего зажигания	Срочно уменьшить УОЗ на 4-7°

Если после двух корректировок проблема сохраняется, проверьте состояние свечей, ВВ-проводов и правильность установки ремня ГРМ. Помните: нестабильный холостой ход может вызываться не только зажиганием, но и подсосом воздуха, неисправностью РХХ или ДПДЗ.

Диагностика провалов при резком ускорении

Провалы (задержка реакции, рывки или "чихание" двигателя) при резком нажатии педали газа часто указывают на некорректную работу системы зажигания. Неправильно выставленный угол опережения зажигания (УОЗ) нарушает синхронизацию между воспламенением смеси и положением поршня, особенно критичную при резком увеличении нагрузки. Слишком позднее зажигание вызывает запаздывание вспышки и потерю мощности, а слишком раннее – детонацию и "дергание".

Хотя провалы могут вызываться и другими причинами (засор топливных форсунок, неисправность датчиков ДПДЗ/ДМРВ, подсос воздуха), первоочередной проверке подлежит УОЗ. Его неверная установка напрямую влияет на способность двигателя мгновенно реагировать на открытие дросселя, так как смесь не успевает эффективно сгорать в изменяющихся условиях.

Алгоритм проверки системы зажигания

Шаг 1: Визуальный осмотр компонентов:

Проверьте состояние свечей зажигания: нагар, эрозия электродов или неправильный зазор.
Осмотрите высоковольтные провода и катушку(и) на предмет трещин, пробоя, окислов.
Убедитесь в целостности вакуумных шлангов трамблёра (для карбюраторных двигателей).

Шаг 2: Проверка установочных меток:

Снимите крышку трамблёра (для инжектора – защитный кожух шкива коленвала).
Проверните коленвал спецключом до совпадения меток на шкиве/маховике с указателем ВМТ (обычно 0° или 5°-10°).
Убедитесь, что бегунок трамблёра направлен на контакт провода 1-го цилиндра, а датчик Холла/индуктивный – напротив контрольного выступа (для инжектора – совпадение меток ГРМ).

Шаг 3: Контроль УОЗ стробоскопом:

Симптом	Возможная ошибка УОЗ	Действие
Глухой выхлоп, перегрев, потеря тяги	Слишком позднее зажигание	Повернуть трамблёр против вращения бегунка
Металлический стук, вибрация	Слишком раннее зажигание	Повернуть трамблёр по вращению бегунка

Шаг 4: Тест-драйв после регулировки: Резко разгонитесь на 2-3 передаче. Отсутствие провалов и плавный набор оборотов подтверждают правильность установки УОЗ. При сохранении симптомов ищите неисправности в топливоподаче или датчиках.

Корректировка при признаках позднего зажигания

Позднее зажигание проявляется перегревом двигателя, потерей мощности на низких оборотах, хлопками в глушителе при сбросе газа и повышенным расходом топлива. Двигатель тяжело набирает обороты, возникает детонация при резком нажатии педали акселератора.

Для устранения проблемы требуется сместить момент искрообразования в более раннюю сторону. Корректировка выполняется вращением трамблера после ослабления его крепления. Работы проводятся на прогретом двигателе с обязательной последующей проверкой результата.

Порядок регулировки

Ослабьте гайку крепления трамблера (распределителя зажигания) на 10-15°
Поверните корпус трамблера против часовой стрелки на 3-5 мм
Затяните крепежную гайку и проверьте реакцию двигателя:
- Резко нажмите педаль газа – детонация должна исчезнуть через 2-3 сек
- Прослушайте выхлоп – хлопки на сбросе оборотов прекратились
При сохранении симптомов повторите пункты 1-3, увеличивая угол поворота
При появлении ранней детонации (звонкий стук) верните трамблер на 1-2 мм по часовой стрелке

Контрольный параметр	Норма после корректировки
Разгон двигателя	Плавный без провалов
Детонация при резком газе	Кратковременная (до 3 сек)
Температура двигателя	В пределах рабочего диапазона

После успешной настройки проверьте угол опережения стробоскопом – для бензиновых двигателей норма составляет 5-15° до ВМТ. При отсутствии прибора ориентируйтесь на стабильную работу мотора во всех режимах.

Исправление симптомов раннего зажигания

Раннее зажигание проявляется металлическим стуком (детонацией) под нагрузкой, перегревом двигателя, снижением мощности и хлопками во впускном коллекторе при запуске. Для устранения этих симптомов необходимо уменьшить угол опережения зажигания путем вращения корпуса трамблера. Это замедлит момент искрообразования относительно положения поршня.

Перед регулировкой убедитесь, что метки ГРМ совпадают, а трамблер установлен правильно. Неправильная коррекция может привести к повышенному расходу топлива, прогоранию клапанов или разрушению поршневых колец. При отсутствии опыта используйте стробоскоп для точной настройки.

Порядок ручной регулировки

Прогрейте двигатель до рабочей температуры (80-90°C)
Ослабьте крепежную гайку (или болт) трамблера
Медленно поворачивайте корпус по часовой стрелке на 1-3 мм
Резко нажмите педаль газа: детонация должна исчезнуть
При сохранении стука повторите пункт 3
Зафиксируйте трамблер после достижения ровной работы

Симптом	Проверка после регулировки
Детонация	Исчезновение звона при разгоне
Перегрев	Стабильная t° на подъеме
Хлопки во впуск	Чистый запуск без прострелов

Для карбюраторных двигателей дополнительно проверьте центробежный и вакуумный регуляторы трамблера - их заклинивание вызывает преждевременное искрообразование. На инжекторных авто с ЭБУ выполните сброс ошибок через диагностический разъем после корректировки.

Проверка свечей зажигания после пробной поездки

После пробной поездки дайте двигателю полностью остыть во избежание ожогов. Последовательно выкручивайте свечи зажигания ключом, фиксируя их положение в цилиндрах – это критично для точной диагностики каждого элемента.

Тщательно осмотрите электроды и изоляторы всех свечей, сравнивая их состояние между собой. Обращайте внимание на цвет нагара, наличие масляных следов или бензиновых подтёков – эти признаки указывают на конкретные проблемы в работе системы.

Ключевые признаки и их расшифровка

Оцените результаты по основным визуальным маркерам:

Оптимальное состояние	Светло-коричневый или серый нагар равномерной структуры, сухая поверхность
Белый налёт/оплавление	Слишком раннее зажигание или обеднённая смесь
Чёрная сажа	Позднее зажигание, богатая смесь или слабая искра
Масляные отложения	Износ маслосъёмных колпачков/поршневых колец
Бензиновый запах	Непрогар топлива из-за отсутствия искры

При обнаружении отклонений выполните следующие действия:

Протрите электроды ветошью и проверьте зазор щупом
Очистите контакты от нагара металлической щёткой
Замените свечи с механическими повреждениями (трещины на изоляторе)
Повторите пробный заезд после коррекции угла зажигания

Важно: Различия в состоянии свечей разных цилиндров свидетельствуют о неравномерности работы двигателя – это требует углублённой диагностики системы впрыска или компрессии.

Настройка октан-корректора

Октан-корректор на трамблере позволяет вручную корректировать угол опережения зажигания (УОЗ) при изменении качества топлива или условий эксплуатации двигателя. Он состоит из двух шкал (подвижной и неподвижной) и регулировочных гаек, смещающих корпус прерывателя-распределителя относительно вала.

Неправильная настройка вызывает детонацию («стук пальцев») на низких оборотах при раннем зажигании или перегрев, потерю мощности и повышенный расход топлива при позднем зажигании. Корректировку выполняют после установки базового УОЗ по меткам.

Порядок регулировки

Прогрейте двигатель до рабочей температуры (80–90°C).
Подключите стробоскоп к высоковольтному проводу 1-го цилиндра.
Запустите мотор и направьте мигающий свет стробоскопа на метки шкива коленвала.
Ослабьте гайки фиксации октан-корректора.
Поворачивайте корпус трамблера:
- Против часовой стрелки – для увеличения УОЗ (раннее зажигание)
- По часовой стрелке – для уменьшения УОЗ (позднее зажигание)
Добивайтесь совпадения подвижной метки шкива с нужным делением на неподвижной шкале (например, +3° для АИ-92).
Затяните гайки фиксации, контролируя сохранение установки.

Проверка в движении: Разгоните авто на ровной дороге до 40–50 км/ч на 4-й передаче, затем резко нажмите педаль газа. Слабый кратковременный детонационный стук (2–3 секунды) свидетельствует об оптимальной настройке. При сильной или отсутствующей детонации повторите регулировку, смещая УОЗ на 1–2°.

Особенности регулировки на инжекторных двигателях

В инжекторных двигателях момент зажигания управляется электронным блоком управления (ЭБУ) на основе данных от датчиков (коленвала, распредвала, детонации, ДМРВ и др.). Ручная механическая регулировка угла опережения зажигания (УОЗ), как на карбюраторных авто, здесь невозможна – система автоматически вычисляет оптимальные параметры для текущих условий работы двигателя.

Любые попытки физического смещения датчика положения коленвала (ДПКВ) или катушек зажигания приведут к ошибкам в работе ЭБУ. Основные корректировки УОЗ выполняются исключительно программно через диагностическое оборудование, подключаемое к OBD-II разъему. Самостоятельное вмешательство сводится к диагностике и замене неисправных компонентов системы.

Ключевые аспекты настройки

Основные этапы и ограничения:

Проверка меток ГРМ: Убедитесь, что ремень/цепь ГРМ установлены правильно по меткам. Смещение даже на 1 зуб нарушает синхронизацию фаз газораспределения и зажигания.
Диагностика датчиков: Используйте сканер для контроля показаний ДПКВ, датчика распредвала (ДПРВ) и датчика детонации. Ошибки или неверные сигналы требуют замены датчиков.
Корректировка через ПО: Изменение угла опережения зажигания возможно только перепрошивкой ЭБУ (чип-тюнинг) или адаптацией параметров под конкретный бензин через диагностические программы (например, OpenDiag).

Таблица типовых неисправностей, влияющих на зажигание

Симптом	Возможная причина	Действие
Детонация (стук "пальцев")	Неисправный датчик детонации, низкое октановое число топлива	Замена датчика, заправка качественным бензином
Плавание оборотов ХХ	Загрязнение дросселя, ошибки ДПКВ	Чистка дроссельного узла, проверка проводки ДПКВ
Потеря мощности, перегрев	Неправильные фазы ГРМ, сбой калибровки УОЗ	Проверка меток ГРМ, сброс адаптаций ЭБУ

Важно: Перед любыми работами снимите клемму с АКБ. После подключения сканера или замены датчиков выполните сброс ошибок ЭБУ и проведите тестовую поездку для адаптации параметров. Изменение прошивки требует специализированного оборудования и опыта – ошибки приведут к выходу двигателя из строя.

Калибровка датчика Холла в бесконтактных системах

Датчик Холла является ключевым элементом бесконтактных систем зажигания, фиксируя положение валов двигателя через изменение магнитного поля при прохождении специального экранного ротора с прорезями. От его точной настройки напрямую зависит корректность момента искрообразования, топливная экономичность и стабильность работы двигателя на всех режимах.

Неправильный зазор между датчиком и экранирующим ротором либо смещение его корпуса приводят к искажению сигнала о положении коленчатого/распределительного вала. Это вызывает сбои в расчете угла опережения зажигания ЭБУ или коммутатором, проявляясь как затрудненный пуск, "прострелы" во впуск/выпуск, потеря мощности или детонация.

Порядок калибровки датчика Холла

Для выполнения работ потребуются:

Щуп для измерения зазора (точная толщина указана в руководстве к авто, обычно 0.3-0.8 мм)
Набор гаечных ключей/отверток (для крепления датчика)
Вольтметр/мультиметр или контрольная лампочка 12В
Стандартный инструмент для проворачивания коленвала (ключ, стартер)

Пошаговая процедура:

Установите поршень 1-го цилиндра в ВМТ такта сжатия (по меткам на шкиве коленвала и ГРМ).
Ослабьте крепежные болты (винты) корпуса датчика Холла.
Вставьте щуп требуемой толщины между чувствительным элементом датчика и металлическим выступом (прорезью) экранного ротора.
Аккуратно перемещайте корпус датчика, обеспечивая равномерный контакт щупа с обеими поверхностями без зазора и перекоса.
Затяните крепеж, удерживая датчик от смещения. Извлеките щуп.
Подключите вольтметр к сигнальному проводу датчика и "массе". При медленном проворачивании коленвала вручную стрелка должна резко отклоняться (или лампочка мигать) в момент прохождения прорези мимо датчика.
Проверьте надежность фиксации датчика и отсутствие касания ротора при вращении.

Важно: После калибровки обязательна проверка установки начального угла опережения зажигания стробоскопом по меткам на шкиве коленвала. Регулировка выполняется вращением корпуса трамблера (при наличии механического октан-корректора) или через диагностический разъем (в системах с ЭБУ).

Проверка центробежного регулятора опережения

Центробежный регулятор изменяет угол опережения зажигания в зависимости от оборотов двигателя за счет смещения грузиков. При увеличении оборотов центробежная сила расходится грузики, проворачивающие кулачок прерывателя или ротор датчика относительно вала трамблера. Это обеспечивает раннее зажигание на высоких оборотах для оптимального сгорания смеси.

Неисправность регулятора (залипание грузиков, ослабление пружин) вызывает детонацию, потерю мощности и перегрев двигателя на высоких оборотах. Проверка выполняется при плавающих оборотах или неустойчивой работе мотора под нагрузкой.

Методика контроля работоспособности

Демонтируйте крышку трамблера для доступа к механизму. Последовательно выполните проверку по пунктам:

Механическая целостность:
- Проверьте отсутствие деформации пружин и коррозии на грузиках
- Убедитесь в наличии обеих возвратных пружин и их правильной установке
Подвижность грузиков:
- Пальцами аккуратно сведите грузики к центру вала
- Отпустите – они должны плавно вернуться в исходное положение
- Повторите операцию 5-6 раз для проверки отсутствия заеданий
Тест стробоскопом:
- Запустите двигатель и направьте луч стробоскопа на метки ГРМ
- Плавно повышайте обороты до 2000-3000 об/мин
- Контролируйте смещение метки на шкиве коленвала – она должна плавно сдвигаться по мере роста оборотов

Отсутствие смещения метки при увеличении оборотов или рывки в ее движении указывают на неработоспособность центробежного регулятора. Требуется чистка механизма или замена изношенных компонентов.

Диагностика вакуумного корректора

Вакуумный корректор напрямую влияет на стабильность работы двигателя под нагрузкой, смещая угол опережения зажигания при изменении разрежения во впускном коллекторе. Неисправность этого узла проявляется детонацией, провалами мощности или повышенным расходом топлива при движении в гору или резком ускорении.

Для проверки отсоедините вакуумный шланг от корректора на работающем двигателе (холостые обороты). Заглушите пальцем штуцер на коллекторе, чтобы не создавался подсос воздуха. Создайте разрежение у корректора ртом или шприцем через отсоединённый шланг – обороты двигателя должны кратковременно повыситься на 100-300 об/мин.

Ключевые признаки неисправности

О проблемах свидетельствуют следующие симптомы при диагностике:

Отсутствие реакции двигателя на создание разрежения – обороты не меняются
Посторонние шипящие звуки из корпуса корректора при подаче разрежения
Видимая деформация диафрагмы или следы топлива внутри вакуумного шланга

При выявлении дефектов корректор подлежит замене. Убедитесь в целостности вакуумного шланга и герметичности соединений перед установкой новой детали.

Окончательная затяжка всех крепежных элементов

После точной установки угла опережения зажигания необходимо надежно зафиксировать распределитель зажигания. Неправильная или неравномерная затяжка приведет к самопроизвольному смещению трамблера во время вибраций двигателя, что вызовет сбой в работе зажигания и ухудшение характеристик мотора.

Перед финальной затяжкой повторно проверьте совпадение меток на шкиве коленвала и крышке ГРМ, а также убедитесь, что бегунок трамблера направлен на контакт провода первого цилиндра. Любое отклонение потребует повторной корректировки положения.

Порядок действий

Зафиксируйте корпус трамблера левой рукой, полностью исключив его проворачивание.
Ключом на 13 мм равномерно затяните гайку крепления распределителя. Избегайте резких усилий – момент затяжки не должен превышать 25 Н·м.
Проверьте сохранение выставленного зазора между контактами прерывателя (для контактных систем) с помощью щупа.

Контрольный запуск двигателя обязателен: при возникновении детонации (металлический стук в цилиндрах) или неустойчивых оборотов ослабьте гайку и выполните микрорегулировку поворотом трамблера на 1-2° против часовой стрелки. Повторяйте процедуру до стабильной работы на всех режимах.

Список источников

Для подготовки материала использовались специализированные технические ресурсы и практические руководства по обслуживанию автомобильных систем зажигания. Основное внимание уделялось проверенным методикам диагностики и регулировки.

Источники включают официальные данные производителей систем зажигания, рекомендации автосервисов и опыт автомехаников. Акцент сделан на процедурах, применимых к распространенным моделям карбюраторных и инжекторных двигателей.

Техническая литература и руководства

Руководства по ремонту конкретных моделей автомобилей (ВАЗ, ГАЗ, УАЗ)
Официальные сервисные мануалы производителей систем зажигания (Bosch, Denso, Delphi)
Учебные пособия по устройству автомобиля для профильных техникумов

Экспертные материалы

Статьи из специализированных журналов "За рулём", "Авторевю"
Технические бюллетени автосервисов по диагностике двигателей
Видеоинструкции сертифицированных автомехаников

Проверенные интернет-ресурсы

Форумы автомобильных инженеров (тематические разделы по двигателям)
Базы технических рекомендаций дилерских центров
Онлайн-архивы заводских инструкций по регулировке зажигания

Тип крепления	Момент затяжки
Гайка 13мм	15-20 Н·м
Болт 10мм	8-12 Н·м
