Как сделать облегченный маховик своими руками - что учесть, выгоды, опыт

Статья обновлена: 18.08.2025

Маховик – ключевой элемент двигателя, накапливающий кинетическую энергию и обеспечивающий плавность работы. Стандартные детали часто имеют избыточную массу, создающую инерционную нагрузку и ограничивающую динамику разгона.

Ручное облегчение маховика позволяет оптимизировать его вес под конкретные задачи, улучшая отзывчивость мотора и снижая расход топлива. Этот метод требует точности, но доступен в гаражных условиях при соблюдении технологии.

В статье детально разберем этапы модификации, объективные плюсы процедуры, а также реальные отзывы автовладельцев, самостоятельно выполнивших доработку.

Зачем нужно облегчение маховика: цель модификации

Основная цель облегчения маховика – радикально улучшить отзывчивость двигателя при разгоне. Уменьшение массы этой детали напрямую снижает ее инерцию, что позволяет мотору тратить меньше энергии на раскрутку самого маховика и быстрее достигать высоких оборотов.

При стандартном маховике значительная часть крутящего момента "съедается" для преодоления его инерции, особенно в режиме резкого ускорения. Облегченная версия перераспределяет энергию в пользу динамики, сокращая задержку между нажатием педали газа и реальным разгоном автомобиля.

Ключевые эффекты модификации

Преимущества:

• Мгновенная реакция на педаль газа
• Ускоренный набор оборотов двигателем
• Улучшение разгона на низких и средних оборотах
• Снижение механических потерь в трансмиссии
• Оптимизация переключений передач (в паре со сцеплением)

Недостатки:

• Снижение плавности работы на холостом ходу
• Необходимость точнее работать сцеплением при старте
• Риск вибраций при непрофессиональной балансировке
• Минимальное ухудшение теплоотвода

Важно: Эффект наиболее заметен на атмосферных моторах малого объема (1.4-2.0 л), где инерция штатного маховика существенно "душит" динамику. На мощных турбированных двигателях изменения менее выражены.

Фундаментальные принципы облегчения: инерция и момент

Маховик накапливает кинетическую энергию за счет своей инерции, которая напрямую зависит от массы и её распределения относительно оси вращения. Ключевой параметр здесь – момент инерции (J), рассчитываемый по формуле J = Σ(mᵢ * rᵢ²), где mᵢ – масса элемента, а rᵢ – его расстояние от центра. Облегчение маховика целенаправленно снижает этот момент инерции, воздействуя на оба фактора: уменьшая общую массу и/или перераспределяя её ближе к оси.

Снижение момента инерции маховика изменяет динамику двигателя: вращающиеся части легче раскручиваются и останавливаются. Это уменьшает «паразитные» потери энергии на разгон/торможение самой массы маховика, высвобождая мощность для ускорения автомобиля. Однако меньший запас кинетической энергии ухудшает стабильность работы на низких оборотах и сглаживание неравномерности вращения коленвала.

Влияние облегчения на ключевые характеристики

Параметр	Стандартный маховик	Облегченный маховик
Момент инерции (J)	Высокий	Значительно снижен
Разгон двигателя	Медленнее	Быстрее (меньше энергии тратится на раскрутку массы)
Торможение двигателем	Плавнее	Резче (меньше инерции для поддержания вращения)
Холостой ход	Стабильнее	Менее стабилен (меньший запас энергии для сглаживания рывков)
Вибрации	Хорошо гасятся	Могут усилиться (снижена демпфирующая способность)

Эффективность облегчения зависит от грамотного баланса: чрезмерное удаление материала снижает прочность и ресурс, а ошибки в балансировке вызывают разрушительные вибрации. Оптимальный результат достигается при сохранении достаточной массы в критических зонах (обод для инерции, центр для крепления) и точном вывешивании.

Инструментарий для работы: токарный станок как основа

Токарный станок является ключевым оборудованием для облегчения маховика, обеспечивая точность обработки и контроль над процессом. Без него достижение необходимой геометрии и балансировки детали практически невозможно, особенно при работе с высокооборотными узлами. Станок позволяет последовательно снимать лишний металл с обеих сторон маховика и его периферии, минимизируя риск перекоса.

Для работы потребуется не только сам станок, но и комплект оснастки: трёх- или четырёхкулачковый патрон для надёжной фиксации детали, набор резцов разного профиля (проходные, отрезные, расточные), а также измерительные инструменты – штангенциркуль, микрометр и индикатор часового типа. Обязательны средства защиты: очки, спецодежда, экран.

Этапы обработки на токарном станке

1. Фиксация маховика: Закрепление в патроне строго по центру с проверкой биения индикатором (допуск ≤ 0.05 мм).
2. Черновая обработка: Снятие основного слоя металла с рабочей поверхности резцом с пластиной Т5К10.
3. Чистовое точение: Тонкая обработка резцом с мелкозернистой пластиной для достижения Ra ≤ 1.6 мкм.
4. Формирование контура: Обточка периферии и скругление кромок радиусным резцом.
5. Контроль параметров: Замер толщины, диаметра и балансировки после каждого этапа.

Параметр	Значение	Инструмент контроля
Толщина облегчённой зоны	не менее 18-20 мм	Микрометр 25-50 мм
Биение поверхности	≤ 0.1 мм	Индикатор ИЧ-10
Радиус скругления	R3-R5 мм	Радиусный шаблон

Критические нюансы: Работа ведётся на низких оборотах (150-400 об/мин) с подачей 0.1-0.3 мм/об для исключения вибраций. Обязательно охлаждение эмульсией! Превышение снятого веса >30% от исходной массы маховика приводит к потере прочности.

Важно: Перед началом точения демонтируйте демпферные пружины и зубчатый венец (при наличии). Финишная балансировка выполняется только на снятом узле с помощью специализированного стенда.

Дополнительное оборудование: тиски, измерительные приборы

Надежная фиксация маховика в процессе обработки – критически важный фактор безопасности и точности. Тиски обеспечивают стабильное положение детали при фрезеровке, сверлении или обточке, исключая вибрации и смещения. Без них добиться равномерного съема металла практически невозможно, что может привести к дисбалансу или повреждению заготовки.

Контроль геометрии и толщины стенок на всех этапах облегчения невозможен без точных измерительных инструментов. Штангенциркуль, микрометр и индикатор часового типа позволяют отслеживать равномерность обработки, предотвращая критичное истончение конструкции. Особое внимание уделяется замерам в зонах повышенной нагрузки – у основания спиц и наружного обода.

Ключевое оборудование для работы

Инструмент	Назначение	Требования
Слесарные тиски	Жесткая фиксация маховика при механической обработке	Ширина губок ≥ 150 мм, усиленная конструкция
Штангенциркуль	Замер толщины обода, глубины пазов, диаметров	Точность 0.05 мм, диапазон ≥ 200 мм
Микрометр	Точечный контроль толщины в критичных зонах	Диапазон 25-50 мм, точность 0.01 мм
Индикатор с магнитной подставкой	Контроль биения после обточки	Цена деления 0.01 мм, диапазон ≥ 5 мм

Практические рекомендации: При использовании тисков применяйте медные или алюминиевые прокладки для защиты поверхности маховика от деформации губками. Все замеры проводятся минимум в 6 точках по окружности, особенно после черновой обработки. Обязательна промежуточная балансировка на этапе снятия 30% и 70% металла для корректировки дисбаланса.

Критическая важность снятия маховика правильно

Неправильное снятие маховика – прямая дорога к дорогостоящему ремонту двигателя и трансмиссии. Эта тяжелая деталь, закрепленная на коленчатом валу болтами с высоким моментом затяжки, требует абсолютно точного демонтажа. Ошибки на данном этапе приводят к деформации посадочного фланца вала, повреждению шлицов (если речь о двухмассовом маховике), срыву резьбы в крепежных отверстиях или даже к трещинам в самом корпусе маховика.

Повреждение коленвала из-за перекоса или ударных нагрузок при выпрессовке – один из самых критичных сценариев, требующий замены этой ключевой и дорогой детали двигателя. Не менее опасно нарушение балансировки: малейшая неточность при обратной установке или скрытый дефект, возникший при снятии, вызовут сильные вибрации на всех режимах работы двигателя, разрушающие подшипники коленвала и КПП, а также сальники.

Ключевые риски неправильного снятия и их последствия

• Деформация фланца коленчатого вала: Возникает при использовании грубой силы, рычагов не по центру или ударах молотком. Результат – биение маховика, вибрации, ускоренный износ коренных подшипников.
• Срыв резьбы болтов/гаек или отверстий: Происходит при использовании несоответствующего инструмента (например, рожкового ключа вместо торцевого), перекосе ключа или нарушении порядка откручивания. Восстановление резьбы в коленвале – сложная и дорогая операция.
• Повреждение шлицевого соединения (двухмассовый маховик): Ударные нагрузки при снятии могут разрушить демпферные элементы внутри маховика или повредить шлицы, по которым он соединен с первичным валом КПП. Это выводит из строя дорогостоящий двухмассовый маховик.
• Нарушение балансировки: Смещение маховика относительно меток при снятии или установке, использование неправильных методов выпрессовки (удары сбоку) приводят к дисбалансу. Последствия – разрушительные вибрации во всем силовом агрегате.
• Повреждение датчика положения коленвала (ДПКВ): Неосторожное движение может сломать кронштейн или повредить чувствительный элемент датчика, расположенного рядом с маховиком. Это приведет к сбоям в работе двигателя.

Несоблюдение технологии снятия гарантированно превращает попытку облегчения или ремонта в финансово затратный и технически сложный капитальный ремонт. Экономия времени или инструмента на этом этапе обернется многократными потерями впоследствии. Использование правильного съемника (центрального, универсального или специального под конкретную модель), динамометрического ключа для контроля момента откручивания болтов строго в правильной последовательности (крест-накрест или от центра к краям, согласно руководству) и аккуратность – обязательные условия.

Ошибка при снятии	Непосредственное повреждение	Долгосрочные последствия
Удары по ободу маховика	Деформация маховика, скол зубьев венца	Дисбаланс, проблемы с запуском (стартер не цепляет), разрушение подшипников
Перекос при выпрессовке	Задиры на посадочной поверхности коленвала, деформация фланца	Невозможность правильной установки нового маховика, биение, вибрации, ускоренный износ коленвала
Использование нештатного съемника/рычага	Срыв резьбы болтов/гаек, повреждение отверстий	Необходимость ремонта резьбы (дорого), риск обрыва болта при последующей затяжке
Игнорирование меток положения	Нет прямого повреждения	Сложность точной установки, риск дисбаланса при сборке

Абсолютно недопустимо пытаться сбить маховик молотком через зубило или монтировку, приложенной к его краю – это гарантированно приводит к деформациям и дисбалансу. Профессиональные механики и опытные автолюбители подчеркивают в отзывах: правильное снятие маховика с применением адекватного инструмента – это не прихоть, а фундаментальное условие для любых дальнейших манипуляций, будь то облегчение, замена или ремонт. Пренебрежение этим этапом сводит на нет все потенциальные преимущества облегченного маховика и ставит под угрозу работоспособность всего двигателя.

Чистка маховика перед обработкой: удаление грязи и масла

Тщательная очистка поверхности маховика – обязательный этап перед любыми работами по облегчению. Остатки масла, грязи или металлической стружки снижают точность разметки и ускоряют износ режущего инструмента. Непродуманная чистка может повредить фрикционные поверхности или зубья венца.

Для эффективного удаления загрязнений комбинируют механические и химические методы. Применяют специализированные обезжириватели (например, ABRO или Liqui Moly), ацетон или уайт-спирит. Абразивные материалы используют с осторожностью, избегая царапин на рабочей зоне.

Этапы очистки

Последовательность действий для гарантированного результата:

1. Первичная обработка: сухой ветошью удалить крупные частицы грязи и масляные подтёки.
2. Обезжиривание: нанести растворитель на ветошь (не на деталь!), протереть поверхность круговыми движениями. Повторить 2-3 раза со сменой материала.
3. Финишная протирка: использовать микрофибру или безворсовую салфетку для устранения остатков химии и микрочастиц.

Важно: зубья венца очищают жёсткой щёткой, а посадочное отверстие под коленвал – ветошью, намотанной на тонкий стержень. После процедуры маховик должен быть абсолютно сухим.

Средство	Эффективность против масла	Риск повреждения
Спецаэрозоли	Высокая	Низкая
Ацетон	Средняя	Средняя (может разъедать лаки)
Бензин "Калоша"	Высокая	Высокая (агрессивен к резине)

Ошибки: использование пескоструя (нарушает геометрию), воды (вызывает коррозию), грубых скребков (оставляет борозды). После чистки избегать касания поверхности руками – жировые следы ухудшают адгезию разметки.

Маркировка маховика: сохранение балансировки

При демонтаже маховика критически важно нанести точную маркировку его положения относительно коленчатого вала и сцепления. Любое смещение при обратной установке нарушит заводскую балансировку всего узла, что вызовет вибрации, ускоренный износ подшипников и потенциальное повреждение двигателя. Маркировка служит единственным надежным ориентиром для сохранения исходной ориентации детали.

Используйте несмываемый керн или ударный маркер по металлу, чтобы нанести минимум три четкие метки: одну на фланец коленвала, вторую – на тело маховика напротив первой, и третью – на нажимной диск сцепления, совмещенную с меткой на маховике. Крайне не рекомендуется применять мелок или краску – они могут стереться в процессе очистки или установки.

Правила нанесения и проверки меток

Соблюдайте следующие ключевые правила при разметке:

• Метки должны быть глубокими и видимыми даже после очистки поверхности от грязи и старого герметика.
• Располагайте метки в стороне от посадочных отверстий, чтобы они не пострадали при затяжке болтов.
• Проверьте совпадение всех трех меток (коленвал-маховик-сцепление) перед окончательной затяжкой крепежа.

Если метки случайно стерлись или их положение вызывает сомнение, обязательна профессиональная динамическая балансировка узла на специальном стенде. Попытки установить маховик "на глаз" почти гарантированно приведут к дисбалансу.

Безопасность прежде всего: средства индивидуальной защиты

При облегчении маховика неизбежно возникают риски: разлетающаяся металлическая стружка, абразивная пыль, острые кромки заготовки и высокий уровень шума от электроинструмента. Несоблюдение мер предосторожности может привести к серьёзным травмам глаз, дыхательных путей, рук или органов слуха.

Использование СИЗ – не формальность, а обязательное условие работы. Даже опытные мастера не пренебрегают защитой, так как одно неловкое движение или отлетевшая частица металла способны нанести непоправимый вред здоровью. Защита должна быть комплексной и соответствовать специфике каждого этапа обработки.

Основные средства защиты

• Защитные очки или маска: Обязательны на всех этапах (резка, шлифовка, токарная обработка). Предотвращают попадание стружки, абразивной пыли и охлаждающей жидкости в глаза.
• Перчатки: Используйте только при ручной обработке кромок или транспортировке. Запрещены при работе на вращающемся станке (токарный, сверлильный) из-за риска намотки!
• Респиратор или маска-полумаска: Защита лёгких от мелкодисперсной металлической и абразивной пыли, особенно критична при шлифовке и полировке.
• Защитные наушники или беруши: Снижают вредное воздействие высокого уровня шума от болгарок, дрелей, токарных станков.
• Плотная спецодежда: Застёгивающаяся на все пуговицы куртка/комбинезон из прочной ткани без свисающих элементов. Защищает тело от ожогов искрами, порезов и загрязнений.

Средство защиты	Ключевая функция
Защитные очки/маска	Барьер для твёрдых частиц и жидкостей
Антивибрационные перчатки	Снижение нагрузки на суставы (при ручной шлифовке/полировке)
Респиратор с фильтром Р2/Р3	Фильтрация металлической и абразивной пыли

Перед началом работ всегда проверяйте целостность СИЗ: отсутствие трещин на очках, надёжность креплений респиратора, чистоту фильтров. Помните – экономия на защите равносильна риску вашей жизни и здоровью.

Расчет допустимой степени облегчения массы

Определение максимально возможного снятия материала с маховика требует строгих инженерных расчетов, направленных на сохранение его ключевых функций: инерционного накопления энергии и стабильности вращения. Основной задачей является поиск баланса между снижением веса и сохранением минимально необходимого момента инерции для корректной работы двигателя.

Критически важно рассчитать остаточную массу, исключающую возникновение резонансных колебаний и потерю прочности при рабочих оборотах. Неучет этих факторов приводит к ускоренному износу коренных подшипников коленвала, вибрациям и риску разрушения детали.

Ключевые параметры для вычислений

При проектировании облегчения учитывают:

• Исходные характеристики маховика: наружный диаметр, масса, материал, конфигурация зубчатого венца.
• Момент инерции (J): рассчитывается по формуле для кольца/диска J = ½ * m * (R²внеш + R²внутр). Снижение m или R напрямую уменьшает J.
• Допустимые напряжения: материал (чугун, сталь) имеет предельный предел прочности σ_max. Напряжения в диске σ ≈ k * ω² * R² * ρ (где ω - угловая скорость, ρ - плотность, k - коэффициент формы) не должны превышать σ_max с запасом.
• Критическая скорость вращения: должна быть выше максимальных оборотов двигателя.

Порядок расчета:

1. Определить минимально необходимый момент инерции J_min для конкретного ДВС (ориентировочно 15-25% от инерции коленвала).
2. Рассчитать σ_действ при рабочих оборотах для исходной конструкции.
3. Смоделировать уменьшение массы (Δm) и/или радиуса, пересчитывая J и σ.
4. Проверить выполнение условий: J ≥ J_min и σ_действ ≤ 0.7 * σ_max (запас прочности 30%).
5. Оценить смещение центра тяжести и равномерность распределения массы после обработки.

Ограничения облегчения:

Зона маховика	Макс. уменьшение массы	Риски при превышении
Периферия (обод)	До 30% толщины	Резкое падение J, потеря жесткости
Центральная часть (ступица)	Не более 15-20%	Деформация посадочного места, биение
Зона крепления к коленвалу	Запрещено	Разрушение крепежа, дисбаланс

Важно: практическое облегчение серийных маховиков редко превышает 20-25% от исходной массы. Радикальное снижение веса (свыше 30%) требует изготовления детали из спецсплавов с последующей балансировкой и применяется только в гоночных ДВС с коротким ресурсом.

Точная разметка зон для удаления металла

Определение областей облегчения – критический этап, требующий тщательного проектирования. Начните с детального анализа конструкции маховика, выделив зоны с минимальными напряжениями (центральная часть ступицы, периферийные участки между крепежными отверстиями и ободом). Используйте техническую документацию двигателя или шаблоны от производителя при наличии.

Перенесите расчетную схему на поверхность маховика. Очистите рабочую зону от загрязнений и масла, нанесите тонкий слой контрастной разметочной краски (синьки или термостойкого маркера). Жестко зафиксируйте деталь на верстаке для исключения вибраций в процессе разметки.

Инструменты и методы разметки

• Циркуль и керн: Для осевой симметрии. От центра ступицы разметьте круговые границы зон реза, кернером нанесите контрольные точки через каждые 15-30°.
• Шаблоны из картона/пластика: Изготовьте точные лекала будущих окон или пазов, закрепите струбцинами, обведите острым чертилом.
• Угломер и линейка: Для прямоугольных сегментов. От базовых отверстий болтов отложите расчетные расстояния, проверьте перпендикулярность линий.
• Лазерный проектор (при наличии): Обеспечивает максимальную точность сложных контуров.

Контрольный параметр	Требование	Инструмент проверки
Симметричность разметки	Совпадение контуров на противоположных сторонах	Штангенциркуль, шаблон-зеркало
Минимальная толщина стенок	Не менее 25% исходной толщины маховика	Микрометр, ультразвуковой толщиномер
Отступ от критических зон	≥10 мм от зубьев венца и посадочных поверхностей	Линейка, угольник

Валидация разметки: Перед резкой обязательно проверьте соосность всех контуров относительно центра вращения. Прокрутите маховик на оправке, убедитесь в отсутствии дисбаланса визуально. Допустимая погрешность межосевых расстояний – не более ±0.5 мм.

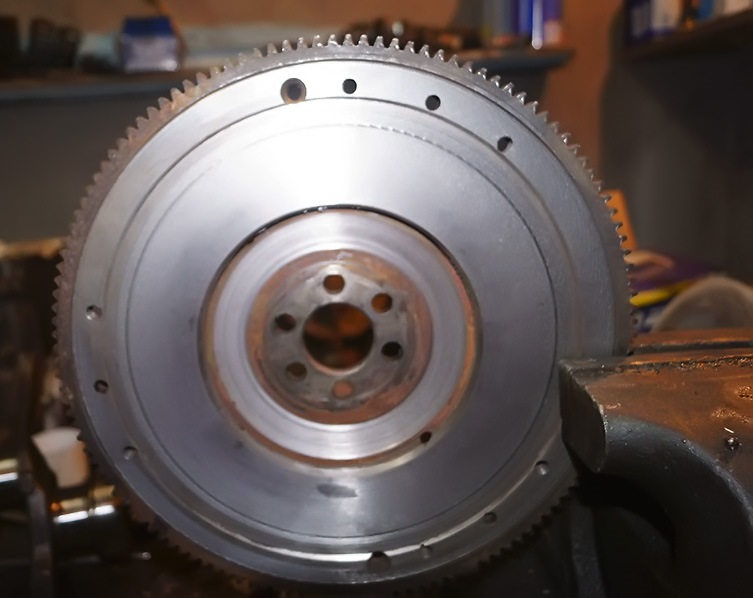

Обточка задней плоскости: уменьшение толщины

Процесс обточки задней плоскости маховика заключается в снятии тонкого слоя металла с поверхности, контактирующей с корзиной сцепления. Это выполняется на токарном станке с жесткой фиксацией детали для обеспечения идеальной плоскостности. Толщина снимаемого слоя обычно не превышает 0.5-1.5 мм, чтобы сохранить прочность конструкции и термическую стабильность элемента.

Ключевым условием является равномерное удаление материала по всей рабочей площади без перекосов. Требуется предварительная дефектовка маховика на предмет трещин и критического износа – глубокие повреждения или остаточная толщина менее минимально допустимой производителем делают обточку небезопасной. После обработки поверхность тщательно очищается от металлической стружки.

Преимущества уменьшения толщины

• Восстановление геометрии: Устранение волнообразных деформаций и задиров, ведущих к вибрациям и пробуксовкам.
• Продление ресурса сцепления: Обеспечение плотного прилегания дисков без локальных перегревов.
• Экономия средств: Замена маховика на новый обходится в 3-5 раз дороже операции проточки.

Важные ограничения

Параметр	Допустимое значение	Последствия нарушения
Максимальный съем металла	Не более 15-20% от исходной толщины	Риск разрушения маховика на высоких оборотах
Минимальная остаточная толщина	Согласно техтребованиям авто (например, от 18 мм для ВАЗ)	Потеря жесткости, перегрев, трещины
Биение после обработки	Менее 0.05 мм	Вибрации, ускоренный износ выжимного подшипника

Важно: После проточки обязательна балансировка в сборе с коленчатым валом. Игнорирование этого этапа приводит к дисбалансу, вызывающему разрушение подшипников коленвала и повышенные нагрузки на КПП.

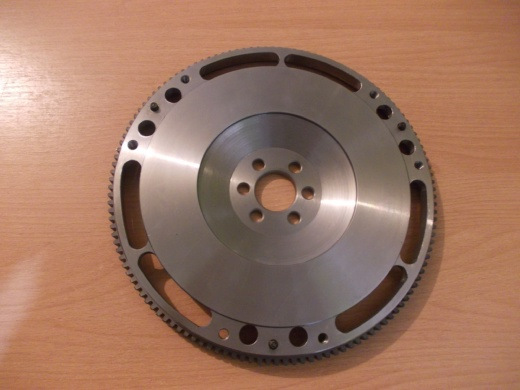

Проточка "окон" в ободе: техника и расположение

Проточка "окон" – механическое удаление материала из обода маховика через симметричные вырезы. Это снижает вращательную массу, уменьшая инерцию и улучшая отклик двигателя на изменение оборотов. Технология требует точного расчета и соблюдения балансировки.

Ключевая задача – сохранить структурную целостность маховика. Окна фрезеруются только в зоне обода, избегая области крепления к коленвалу и контактной поверхности сцепления. Глубина редко превышает 50-70% толщины обода.

Техника выполнения

Работы проводятся на токарно-фрезерном станке с ЧПУ или вручную по шаблону. Основные этапы:

1. Разметка: Нанесение центров окон с соблюдением углового шага (обычно 60°-90°).
2. Крепление: Жесткая фиксация маховика в патроне станка через переходную втулку.
3. Обработка: Последовательное фрезерование окон концевой фрезой (Ø 10-20 мм).
4. Зачистка: Снятие заусенцев алмазным надфилем.

Расположение окон

Геометрия и позиционирование критичны для баланса:

• Количество: 6-12 окон (зависит от диаметра маховика).
• Форма: Овальная или "каплевидная" для снижения концентрации напряжений.
• Радиус: Расположение в средней части обода, равноудаленное от краев.
• Симметрия: Строгая осевая и угловая симметрия относительно центра.

Параметр	Значение	Примечание
Диаметр маховика	250-300 мм	Типовой для легковых авто
Глубина окна	5-8 мм	Не более ⅔ толщины обода
Длина окна	30-50 мм	Ориентация вдоль радиуса

Важно: После проточки обязательна динамическая балансировка маховика на станке. Допустимый дисбаланс – не более 5 г·см.

Некорректное расположение окон ведет к вибрациям, ускоренному износу подшипников коленвала и риску разрушения маховика на высоких оборотах.

Снятие металла со стороны кривошипа

Основная суть метода заключается в механической обработке наружной части маховика, прилегающей к коленчатому валу. Токарная обработка фрикционного кольца позволяет уменьшить его массу за счет снятия слоя металла с поверхности, обращенной к кривошипно-шатунному механизму. Толщина удаляемого слоя строго дозируется для сохранения прочности конструкции и балансировки.

Работы выполняются на токарном станке с предварительной фиксацией детали через центральное отверстие. Ключевым требованием является соблюдение соосности посадочного места под коленвал и сохранение плоскости прилегания к фланцу. Обязательная последующая балансировка всего узла компенсирует возможный дисбаланс после облегчения.

Ключевые этапы обработки

• Разметка зон реза: Определение областей снятия металла с учетом толщины стенок
• Черновая обработка: Снятие основного слоя резцом с шагом 0.5-1 мм
• Финишная проточка: Тонкая обработка до расчетной толщины (не менее 10-12 мм)
• Формирование фасок: Снятие кромок под углом 45° для снижения концентраторов напряжения

Параметр	До обработки	После обработки
Масса маховика	7.2-8.5 кг	5.8-6.3 кг
Толщина кольца	16-18 мм	10-12 мм
Скорость раскрутки	Стандартная	Увеличена на 15-20%

Важно: Максимально допустимое облегчение составляет 20-25% от исходной массы. Превышение этого значения ведет к критическому снижению инерционного момента и риску разрушения детали на высоких оборотах. Обязателен визуальный контроль на отсутствие трещин после проточки.

Работа с центральной частью маховика

Центральная зона маховика (ступица и прилегающие сектора) требует особой точности при облегчении, так как здесь сосредоточены крепежные отверстия и зона контакта с коленвалом. Любое нарушение симметрии или превышение допустимой глубины выборки металла приведет к дисбалансу и риску разрушения детали при высоких оборотах.

Основные операции фокусируются на аккуратном снятии металла с обеих сторон ступицы методом торцевания, сохраняя минимальную толщину стенок согласно заводским параметрам (обычно не менее 8-10 мм). Параллельно растачиваются центральное отверстие и технологические пазы между крепежными отверстиями, обеспечивая равномерное распределение массы относительно оси вращения.

Критические этапы модификации

1. Разметка: Нанесение контуров обработки с помощью керна и шаблона, контроль симметрии относительно оси.
2. Снятие слоя со ступицы: Последовательное точение на токарном станке с двусторонним съемом металла (макс. 1.5-2 мм за проход).
3. Формирование пазов: Фрезеровка U-образных окон между отверстиями под болты глубиной до 50% толщины маховика.
4. Контроль дисбаланса: Проверка на балансировочном стенде после каждого этапа обработки.

Параметр	Допустимое значение	Риск нарушения
Толщина ступицы	≥ 9 мм	Деформация под нагрузкой
Диаметр центров. отверстия	Допуск +0.05 мм	Биение маховика
Глубина пазов	≤ 12 мм	Снижение прочности

Важно: При фрезеровке пазов избегайте острых углов – скругления радиусом 3-5 мм снижают концентрацию напряжений. Использование твердосплавного инструмента с охлаждением обязательно для предотвращения наклепа.

Контрольные замеры стенок на каждом этапе

Регулярный замер толщины стенок маховика – критически важная процедура на всех стадиях обработки. После каждого прохода фрезерования или точения (чернового, получистового, чистового) необходимо снимать показания микрометром или штангенциркулем в нескольких контрольных точках, предварительно обозначенных маркером. Это позволяет отслеживать равномерность съема металла и предотвращает риск критического истончения конструкции.

Особое внимание уделяется зонам с минимальной расчетной толщиной – ободу и местам перехода к ступице. Замеры проводятся строго перпендикулярно поверхности, при этом деталь должна быть очищена от стружки и зафиксирована неподвижно. Рекомендуется вести журнал, где фиксируются значения до и после обработки на каждом участке – это наглядно демонстрирует динамику изменения толщины и помогает скорректировать режимы резания.

Ключевые правила и инструменты для замеров

• Точки контроля: минимум 8 равномерно распределенных точек по ободу, 4 точки на ступице, переходные радиусы.
• Инструментарий:
  • Микрометр 0-25 мм / 25-50 мм (погрешность ≤ 0.01 мм)
  • Штангенциркуль с нониусом 0.05 мм
  • Щуп для проверки зазоров в зубьях (при их наличии)
• Частота: после каждого прохода инструмента + финальный замер перед балансировкой.

Этап обработки	Допустимое отклонение толщины	Риск нарушения при пропуске замера
Черновая обработка	±0.3 мм	Перегрев, деформация заготовки
Получистовая обработка	±0.1 мм	Неравномерность остаточного припуска
Чистовая обработка	±0.05 мм	Локальное истончение, снижение прочности

Важно: При обнаружении расхождения более 0.15 мм между соседними секторами обода обработку немедленно прекращают для выявления причин (биение заготовки, износ резца, ошибка установки). Игнорирование замеров ведет к дисбалансу или разрушению маховика под нагрузкой.

Обеспечение плавных переходов: исключение концентраторов напряжений

Резкие изменения геометрии маховика (острые углы, ступенчатые переходы, глубокие канавки) создают зоны локального перенапряжения материала – концентраторы напряжений. При высоких оборотах в этих точках с высокой вероятностью зарождаются усталостные трещины, приводящие к разрушению детали. Задача – сгладить все переходы между поверхностями, особенно в местах сопряжения ступицы, диска и обода.

Основной метод – скругление кромок и фасок с помощью абразивного инструмента (напильников, наждачной бумаги разной зернистости, шлифовальных брусков или бормашинки). Минимально допустимый радиус скругления – 2-3 мм, приоритет отдается максимально возможным радиусам. Параллельно тщательно удаляются все технологические заусенцы и следы механической обработки, которые также являются микро-концентраторами.

Ключевые этапы и особенности обработки

• Анализ геометрии: Визуально и тактильно выявить все острые грани, внутренние углы и резкие перепады сечения, особое внимание уделить посадочным местам под демпферы и вентиляционным отверстиям.
• Скругление наружных кромок: Обработать внешний периметр обода и ступицы, снимая фаску или формируя радиус. Начинать с крупнозернистого абразива, завершать мелкозернистым для снижения шероховатости.
• Плавные внутренние переходы: Обеспечить радиусы в местах соединения спиц/диска со ступицей и ободом. Использовать круглые или радиальные напильники, цилиндрические насадки для бормашины, обернутую вокруг оправки наждачную бумагу.
• Обработка отверстий: Снять фаски (или скруглить кромки) на всех отверстиях (вентиляционных, крепежных). Это снижает риск радиального растрескивания от центра отверстия.
• Контроль качества: После обработки не должно оставаться острых граней и царапин, поперечных оси вращения. Переходы – гладкие, "льющиеся". Проверка на ощупь – обязательна.

Преимущества подхода

Повышение усталостной прочности	Устранение концентраторов многократно увеличивает ресурс до появления трещин, особенно в зонах высоких циклических нагрузок.
Снижение риска разрушения	Минимизируется вероятность внезапного раскола маховика на высоких оборотах, что критично для безопасности.
Более стабильная работа	Улучшенная целостность структуры способствует меньшим вибрациям и более точному балансированию.
Доступность метода	Не требует сложного оборудования, выполняется базовым ручным инструментом при тщательном подходе.

Отзывы о практике

Автолюбители и механики, применявшие метод, единодушно отмечают его высокую эффективность при кажущейся простоте. Главное предупреждение: недостаточное скругление (радиус менее 2 мм) или пропуск участков сводит пользу к нулю. Требуется скрупулезность и время. Наибольший эффект наблюдается на форсированных двигателях и при длительной эксплуатации на высоких оборотах. Многие подчеркивают важность последующей динамической балансировки после такой доработки, так как снятие металла, даже минимальное, меняет баланс.

Качественная финишная обработка поверхностей

Финишная обработка после облегчения маховика устраняет микронеровности и остаточные напряжения металла, возникшие при фрезеровании или токарной обработке. Без этого этапа поверхность контакта с диском сцепления будет неравномерной, что приведёт к вибрациям, преждевременному износу и перегреву узла.

Ключевая цель – достижение оптимальной шероховатости (Ra 0.8-1.6 мкм) для обеспечения максимальной площади прилегания фрикционных накладок. Параллельно проводится контроль балансировки: дисбаланс даже в 5-10 грамм на радиусе маховика вызывает разрушительные вибрации на высоких оборотах.

Технологии и инструменты для финиша

• Абразивная обработка: Алмазные или CBN (кубический нитрид бора) шлифкруги с охлаждением. Зернистость 120-220 для чистового прохода, скорость вращения 20-30 м/с.
• Полировка: Войлочные/тканевые круги с пастой ГОИ (№1-2) или алмазной суспензией (3-7 мкм). Ручная доводка микронеровностей.
• Струйная очистка: Дробеструйная обработка сферической дробью для снятия заусенцев и создания упрочнённого поверхностного слоя.

Метод	Точность	Риски	DIY-реализуемость
Шлифовка	±0.01 мм	Перегрев, отпуск металла	Требует стационарного станка
Ручная полировка	Ra ≤ 0.8	Нарушение геометрии	Доступна в гараже
Дробеструйка	Упрочнение +15-20%	Деформация тонких рёбер	Требует спецоборудования

Преимущества грамотной финишной обработки:

1. Снижение биений до ≤0.05 мм, устранение вибраций на всех режимах работы ДВС
2. Увеличение ресурса сцепления на 25-30% за счёт равномерного износа накладок
3. Предотвращение коробления при термоциклировании (нагрев до 300°С в пиковых нагрузках)
4. Повышение КПД трансмиссии: снижение проскальзывания диска на 7-12%

В отзывах отмечают: Самодельные облегчённые маховики без финишной обработки провоцируют дребезг сцепления и "биение" педали газа. После полировки и балансировки на самодельных стендах (с использованием подшипников и индикатора) динамика разгона улучшается, а шумность снижается.

Чистовая зачистка заусенцев и острых кромок

После грубой обработки (снятия основного металла фрезером, болгаркой или на токарном станке) на поверхности маховика неизбежно остаются мелкие заусенцы, острые кромки и микронеровности. Эти дефекты не только потенциально травмоопасны при последующем обращении с деталью, но и могут стать концентраторами напряжения, негативно влияя на прочность и долговечность маховика, особенно при высоких оборотах.

Чистовая зачистка направлена на устранение этих микроскопических дефектов, сглаживание поверхности и придание краям безопасной фаски. Тщательность этого этапа напрямую влияет на безопасность эксплуатации и качество финального результата. Пропуск или небрежное выполнение зачистки может свести на нет все предыдущие усилия по облегчению.

Методы и инструменты для финишной обработки

Для эффективной чистовой зачистки используют несколько инструментов последовательно, переходя от более грубых к более тонким:

• Напильники (личные, надфили): Идеальны для удаления крупных заусенцев и начального скругления острых кромок, особенно в труднодоступных местах (отверстия, внутренние радиусы). Используйте плоские, полукруглые и круглые профили.
• Наждачная бумага (шкурка): Основной инструмент для сглаживания поверхности и кромок.
  • Начинайте с крупного зерна (P80-P120) для удаления следов от напильника и остаточных неровностей.
  • Постепенно переходите на более мелкое зерно (P180, P240, P320, P400), тщательно обрабатывая всю поверхность, подвергавшуюся механической обработке, и все кромки. Особое внимание уделите местам перехода между снятым металлом и исходной поверхностью.
  • Шлифуйте вдоль следов предыдущей обработки или по радиусу, избегая создания глубоких поперечных рисок.
• Абразивные губки/войлок: Отлично подходят для финального полирования поверхности, удаления мельчайших рисок от наждачки и придания кромкам идеально гладкой, безопасной фаски. Используются с мелкозернистыми пастами или сухими.
• Войлочный круг на дрель/болгарку (на малых оборотах): Позволяет быстро и равномерно отполировать большие плоскости и наружные радиусы маховика после ручной обработки наждачкой. Требует аккуратности и контроля, чтобы не перегреть металл и не нарушить геометрию.

Контроль качества: После зачистки тщательно проверьте результат:

1. Визуально осмотрите поверхность под разными углами на предмет царапин, заусенцев, необработанных участков.
2. Проведите пальцем (в перчатке!) по всем кромкам и обработанным поверхностям. Они должны быть абсолютно гладкими, без цепляющих заусенцев. Острые кромки должны быть сняты (иметь небольшую фаску).
3. Протрите маховик чистой ветошью – ткань не должна цепляться.

Преимущества тщательной зачистки:

Аспект	Преимущество
Безопасность	Исключает порезы при монтаже/демонтаже и обслуживании.
Надежность	Устраняет концентраторы напряжения, снижая риск усталостного разрушения.
Балансировка	Минимизирует дисбаланс, вызванный неравномерным снятием металла или оставшимися заусенцами.
Эстетика	Придает детали профессиональный, законченный вид.
Сцепление	Гладкая поверхность на посадочных местах улучшает контакт с диском сцепления.

Строгий контроль биения после обработки

После облегчения маховика на токарном станке критически важно проверить радиальное и торцевое биение детали. Даже минимальные отклонения (более 0,05–0,1 мм) приведут к вибрациям на высоких оборотах, ускоренному износу подшипников коленвала и дисбалансу двигателя.

Недостаточный контроль биения сводит на нет все преимущества облегчения: вместо ожидаемого прироста мощности и отзывчивости двигатель получит разрушительные нагрузки. Особенно опасны скрытые дефекты, проявляющиеся только при рабочих температурах или под нагрузкой.

Технологии и инструменты для проверки

Для точных измерений обязательно используйте:

• Циферблатный индикатор с точностью 0,01 мм, закрепленный на магнитной стойке
• Центровочные оправки или конусные адаптеры для фиксации маховика строго по оси вращения
• Поверочную плиту или станину станка с нулевым люфтом

Порядок проверки:

1. Закрепите маховик на оправке, имитирующей посадочную поверхность коленвала
2. Установите ножку индикатора перпендикулярно поверхности:
   • Для торцевого биения – на внешний край рабочей плоскости
   • Для радиального биения – на цилиндрическую часть ступицы
3. Проворачивайте деталь, фиксируя максимальные отклонения стрелки индикатора

Допустимое биение	Последствия превышения
0,05–0,08 мм (новый маховик)	Вибрации руля на холостом ходу
0,1–0,15 мм (б/у после обработки)	Дребезжание коробки передач, ускоренный износ сцепления
>0,2 мм	Разрушение подшипников коленвала, риск заклинивания ДВС

Важно! Если биение превышает норму, требуется доводка на станке: подрезать плоскость или расточить посадочное отверстие. Повторную проверку проводят после каждого этапа правки. Экономия на этом этапе – основная причина негативных отзывов о самодельном облегчении маховиков.

Процедура балансировки облегченного маховика

Балансировка облегченного маховика является обязательным этапом после механической обработки, так как удаление металла неизбежно создает дисбаланс. Неуравновешенная деталь вызывает сильные вибрации, которые передаются на коробку передач, двигатель и кузов, ускоряя износ подшипников и других компонентов. Игнорирование этой процедуры сводит на нет все преимущества облегчения и может привести к серьезным поломкам.

Процесс требует использования специального балансировочного станка, где маховик фиксируется на оправке, имитирующей посадочное место на коленчатом валу. Станок раскручивает деталь, а датчики точно определяют зону и величину дисбаланса. Корректировка массы производится строго в обозначенных точках – обычно по внешнему диаметру или в специальных пазах.

Основные этапы балансировки

1. Подготовка поверхности: Тщательная очистка маховика от стружки, масла и загрязнений.
2. Установка на станок: Жесткая фиксация маховика на оправке станка с помощью крепежных элементов.
3. Измерение дисбаланса: Запуск вращения и автоматическое определение станциентом:
   • Углового положения зоны дисбаланса.
   • Точной массы, которую необходимо удалить (или добавить).
4. Корректировка массы: Снятие металла фрезерованием/сверлением в указанных местах (реже – добавление балансировочных грузов).
5. Повторный контроль: Многократная проверка баланса после каждой корректировки до достижения допустимого значения (обычно в пределах 5-10 грамм на сантиметр).

Ключевые особенности и требования

Аспект	Важность
Точность станка	Требуется профессиональное оборудование с высокой чувствительностью. Гаражные методы (на шарикоподшипниках) ненадежны.
Правильная установка	Оправка должна точно копировать конус и посадочный размер коленвала. Малейший перекос искажает результаты.
Корректировка только в разрешенных зонах	Снятие металла в непредусмотренных местах (например, у центру) ослабляет конструкцию и нарушает тепловой режим.
Допуск дисбаланса	Должен соответствовать спецификациям производителя двигателя. Слишком жесткий допуск увеличивает стоимость без реальной пользы.

Важно: Балансировку нельзя выполнять "на глаз" или простым сверлением отверстий без точных замеров. Эффективность облегченного маховика и ресурс трансмиссии напрямую зависят от качества этой операции.

Тонкости работы с литыми чугунными маховиками

Обработка литого чугунного маховика требует особого внимания к материалу из-за его хрупкости и склонности к образованию сколов на кромках. Чугун обладает высокой прочностью на сжатие, но плохо переносит ударные нагрузки и точечное давление, что диктует применение специфических методов резания и фиксации заготовки. Неправильный выбор инструмента или режимов обработки неизбежно ведет к появлению микротрещин и снижению долговечности детали.

Ключевой сложностью является сохранение балансировки после облегчения, так как неравномерное снятие металла нарушает центровку маховика. Это требует тщательного планирования зон удаления материала с последующим контролем статического и динамического баланса на специальных стендах. Игнорирование этого этапа гарантированно вызовет вибрации и ускоренный износ коренных подшипников двигателя.

Критические аспекты обработки

Для безопасного облегчения чугунных маховиков соблюдайте следующие правила:

• Скорость резания: Используйте низкие обороты (не выше 500-600 об/мин) для минимизации вибраций
• Инструмент: Применяйте твердосплавные резцы с нулевой геометрией или алмазные напайки
• Охлаждение: Обязательно используйте СОЖ (эмульсию) для отвода тепла и предотвращения локального перегрева
• Фиксация: Только на оправке через центральное отверстие - зажим за периметр недопустим

Зоны безопасного удаления металла:

Область	Макс. глубина (мм)	Рекомендации
Тыльная сторона	2-3	Радиальные канавки не глубже 5 мм
Периметр	1.5	Скругление кромок обязательно
Зона контакта с диском сцепления	Не обрабатывать	Сохранить заводскую плоскость

После механической обработки обязательно выполните финишную балансировку в двух плоскостях с точностью до 1 г·см. Снятие металла производите симметричными секторами, чередуя противоположные стороны через каждые 90°. Избегайте концентрических рисок на рабочей поверхности - они становятся центрами усталостных трещин.

Помните: превышение порога облегчения (более 25% от исходной массы для литых маховиков) критично снижает тепловую емкость и ведет к короблению при агрессивной езде. Контролируйте остаточную толщину в зоне зубчатого венца - менее 8 мм для большинства легковых авто недопустимо.

Особенности обработки штампованных стальных маховиков

Штампованные маховики изготавливаются методом горячей штамповки листовой стали, что придает им высокую прочность при сравнительно небольшой массе. Ключевая особенность обработки таких деталей – неравномерная толщина материала и наличие технологических уклонов на поверхностях, оставшихся после штампа. Это требует тщательного выравнивания базовых плоскостей перед финишной обработкой для обеспечения соосности и балансировки.

При механической доработке критично учитывать структурные изменения металла, вызванные штамповкой: поверхностный слой имеет повышенную твердость из-за наклепа, тогда как внутренние области мягче. Использование твердосплавного инструмента с охлаждением обязательно для предотвращения перегрева и деформации. Особое внимание уделяют обработке посадочного отверстия под коленвал и поверхности трения сцепления – эти зоны требуют минимальных допусков (обычно H7/h7) и шероховатости Ra ≤ 1.25 мкм.

Основные этапы обработки

1. Предварительная балансировка: устранение грубого дисбаланса сверловкой глухих отверстий в массивном ободе.
2. Токарная обработка:
   • Снятие минимального слоя (0.5-1.5 мм) с рабочей поверхности
   • Чистовое растачивание центрального отверстия
   • Формирование канавок под зубья венца
3. Шлифовка: финишное выглаживание плоскости сцепления для устранения биения (допуск ≤ 0.05 мм).
4. Контрольная балансировка: динамическая корректировка на стенде с точностью до 1 г·см.

Параметр	Штампованный маховик	Литой маховик
Глубина резания за проход	0.3-0.8 мм	1.0-2.5 мм
Рекомендуемая скорость резания	60-90 м/мин	120-180 м/мин
Риск деформации	Высокий (остаточные напряжения)	Низкий

Облегчение маховиков для атмосферных бензиновых моторов

Основная задача облегченного маховика в атмосферных бензиновых ДВС – снижение инерции вращающихся масс. Это достигается путем удаления избыточного металла с внешней части детали на токарном станке, при сохранении критических зон (места крепления сцепления, корзины и стартера). Толщина и диаметр фрикционной поверхности остаются неизменными для обеспечения безопасности и функциональности.

Процесс требует точных расчетов: снятие более 25-30% массы стандартного маховика (обычно 1.5-2.5 кг для легковых авто) может привести к вибрациям и сложностям при трогании. Обязательна последующая балансировка в сборе с коленчатым валом. Для моторов без демпфера крутильных колебаний (на коленвале) радикальное облегчение не рекомендуется.

Преимущества и недостатки

Плюсы:

• Быстрый набор оборотов двигателем (отзывчивость педали газа)
• Улучшение разгона на низких и средних оборотах
• Снижение механических потерь на вращение массивных деталей

Минусы:

• Сложнее трогаться с места (требует привыкания)
• Быстрее падают обороты при переключении передач
• Риск появления вибраций при ошибках в расчетах или балансировке

Отзывы владельцев

Опыт пользователей подтверждает теоретические выгоды:

1. "Мотор стал живее, машина охотнее тянет с низов" (ВАЗ 2112, облегчение на 22%).
2. "Первые дни заглох раз 10 у светофора, потом приноровился" (Toyota 3S-FE, -1.8 кг).
3. "Лучшее решение для трека, но в пробках утомляет" (Honda B16A, облегченный маховик 3.6 кг вместо 6.1 кг).

Параметр	Стандартный маховик	Облегченный маховик
Вес	6.0-9.0 кг (среднее)	4.0-6.5 кг
Разгон до 6000 об/мин	Плавный	На 10-15% быстрее
Комфорт в городе	Высокий	Снижен (особенно при кондиционере)

Специфика модификации маховиков на дизельных двигателях

Дизельные двигатели отличаются повышенным крутящим моментом и высокими ударными нагрузками при сгорании топлива, что предъявляет особые требования к прочности и балансировке маховика. Ошибки в облегчении приводят к ускоренному износу коленчатого вала, разрушению демпфера крутильных колебаний и вибрациям на низких оборотах. Необходимо сохранять достаточную массу для обеспечения инерции, критичной для запуска и устойчивой работы дизеля на холостом ходу.

Типичные методы включают фрезеровку радиальных окон на ободе и создание перфорации в диске, избегая зон крепления к коленвалу и ведомого диска сцепления. На турбодизелях обязателен перерасчёт балансировки с учётом веса турбокомпрессора и массивных шатунов – дисбаланс свыше 5 г·см провоцирует разрушение подшипников. Для двигателей с системой старт-стоп требуется усиление поверхности под венец стартера.

Ключевые отличия от бензиновых моторов

• Толщина стенок: минимально допустимая остаточная толщина обода после обработки – 12-14 мм против 8-10 мм у бензиновых аналогов
• Зоны редукции массы: снятие металла допускается только с внешней периферийной части, обработка центрального диска или приливов категорически запрещена
• Дополнительные элементы: необходимость сохранения демпферных пружин или резиновых вставок в двухмассовых конструкциях

Параметр	Бензиновый двигатель	Дизельный двигатель
Допустимое снижение массы	До 35%	Максимум 15-20%
Критичные зоны	Рёбра жёсткости, наружный обод	Область крепления сцепления, демпферный сектор
Требование к балансировке	20-30 г·см	5-10 г·см

После облегчения обязательна финишная балансировка в сборе с коленвалом на стенде с электронной коррекцией. Для Common Rail дизелей эксперты рекомендуют сохранять штатный маховик либо использовать сертифицированные облегчённые версии от производителей тюнинговых запчастей – самодельная доработка часто вызывает сбои в работе высокоточной топливной аппаратуры.

Работа с маховиком в моторах с турбонаддувом

В турбированных двигателях маховик испытывает повышенные нагрузки из-за резкого роста крутящего момента при включении турбины. Инерция стандартной детали создаёт задержку реакции на дроссель, особенно заметную в переходных режимах (например, при выходе из турбоямы). Это снижает эффективность наддува и отзывчивость мотора.

Облегчение конструкции на 20-30% уменьшает инерционную массу, что критично для балансировки работы турбокомпрессора. Меньший вес позволяет коленвалу быстрее раскручиваться при низких оборотах, сокращая время выхода турбины на буст. Однако требуется тщательный расчёт прочности – пиковые нагрузки на агрегат в турбомоторах достигают 30% выше атмосферных аналогов.

Преимущества и особенности модификации

Ключевые выгоды:

• Ускорение раскрутки турбины на 15-25% за счёт снижения инерции
• Улучшение отклика на педаль газа в режимах 1500-3000 об/мин
• Сокращение провалов при переключении передач
• Повышение КПД разгона на 2-4% (тесты динамометрических стендов)

Технологические нюансы:

1. Обточка выполняется только на токарном станке с ЧПУ для симметричного снятия металла
2. Минимальная толщина зоны фрикционных поверхностей – 8 мм
3. Обязательная балансировка в сборе с коленвалом (допуск ≤ 2 г/см)
4. Использование термостойких болтов крепления (класс прочности 12.9)

Параметр	Стандарт	Облегчённый
Вес (1.8L TSI)	6.8 кг	4.5 кг
Время выхода на буст	1.2 сек	0.9 сек
Вибрации (об/мин)	До 3500	До 4500

Отзывы практиков отмечают ощутимый прирост динамики на низах, но предупреждают о рисках:

• Вибрации на холостом ходу при ошибках балансировки
• Снижение плавности старта с места (особенно с АКПП)
• Ускоренный износ сцепления при агрессивной езде

Обработка двухмассовых маховиков: сложности и риски

Двухмассовый маховик (ДММ) – высокотехнологичный узел с пружинно-демпферным механизмом между корпусами. Его конструкция исключает простую обработку поверхностей без полной разборки, что требует специализированного оборудования и глубоких знаний механики.

Нарушение целостности демпферного блока при разборке приводит к необратимым повреждениям. Даже незначительные ошибки в сборке провоцируют дисбаланс, вибрации и ускоренный износ трансмиссии, а восстановление герметичности сальников часто невозможно в кустарных условиях.

Ключевые сложности:

• Необходимость сохранения заводской балансировки (±5 г·см)
• Точная калибровка демпфирующих пружин с усилием 800-1200 Н·м
• Контроль зазоров между корпусами (0.3-0.5 мм)
• Восстановление термостойкого напыления поверхности (толщина от 0.8 мм)

Основные риски:

• Разрушение дуговых пружин при деформации корпусов
• Утечка смазки подшипников скольжения
• Рассогласование фаз демпфера (±3° критично)
• Потеря плавности работы на низких оборотах (до 1000 об/мин)

Ошибка	Последствие	Вероятность
Неконтролируемая разборка	Разлёт пружин, деформация корпуса	Высокая
Шлифовка без демонтажа	Перегрев демпфера, потеря упругости	Критичная
Самодельная балансировка	Вибрации, разрушение КПП	Средняя

Опытные механики отмечают: 70% попыток самостоятельного ремонта ДММ заканчиваются полным выходом узла из строя через 3-5 тыс. км. Альтернатива – замена демпферного модуля при наличии ремкомплекта, но стоимость сопоставима с новым маховиком.

Сборка двигателя: установка облегченного маховика

Монтаж облегченного маховика требует строгого соблюдения технологии. Перед установкой тщательно очистите поверхности прилегания корзины сцепления и коленчатого вала от грязи и остатков старой смазки. Проверьте состояние шлицов на первичном валу КПП и резьбы крепежных болтов – малейшие дефекты приведут к вибрациям и преждевременному износу.

Нанесите тонкий слой графитной смазки на направляющую подшипника коленвала и посадочные шлицы. Установите маховик на фланец коленвала, совместив монтажные отверстия со штифтами. Затяжку болтов выполняйте крестообразно динамометрическим ключом в три этапа с усилием, указанным производителем двигателя. Нарушение момента затяжки спровоцирует биение и разрушение узла.

Ключевые этапы работы

1. Фиксация коленвала: Застопорите двигатель спецключом через отверстие в картере или зафиксируйте маховик старого образца стопором
2. Схема затяжки: Применяйте только сертифицированные болты с нанесенным фиксатором резьбы
   • Первый проход: 30% от номинального момента
   • Второй проход: 70% номинала
   • Третий проход: 100% + доворот на угол 60-90°
3. Контроль биения: После сборки проверьте индикатором биение поверхности – допустимое значение не превышает 0,05 мм

Обязательно замените болты крепления новыми – многократное использование старых метизов недопустимо из-за риска усталостного разрушения. При монтаже двухмассовых конструкций дополнительно проверьте демпферный механизм на отсутствие заклинивания.

Ошибка	Последствие	Профилактика
Перекос маховика	Вибрации на холостом ходу	Использование центрирующих штифтов
Недостаточный момент затяжки	Проскальзывание маховика	Калибровка динамометрического ключа
Повреждение демпфера (2-массовые)	Стук при запуске/остановке ДВС	Ручная прокрутка до установки сцепления

Регулировка сцепления после модификаций

После установки облегченного маховика критически важна точная регулировка сцепления. Изменение массы вращающихся деталей напрямую влияет на точку схватывания и общее поведение трансмиссии. Невыполнение этой процедуры приведет к некорректной работе узла даже при идеальном монтаже.

Основная задача – компенсировать разницу в инерции между штатным и облегченным маховиком. Это требует контроля свободного хода педали и положения вилки выжимного подшипника. Особое внимание уделяется автомобилям с тросовым приводом, где параметры меняются существеннее.

Ключевые этапы регулировки

1. Проверка свободного хода педали: Измерьте расстояние от пола до педали в верхнем положении. Медленно нажмите ее рукой до ощущения сопротивления (начало работы выжимного подшипника). Нормальный зазор – 5-15 мм для большинства авто.
2. Корректировка привода:
   • Тросовый механизм: Ослабьте контргайку на регулировочной гайке у картера сцепления. Вращайте гайку для изменения длины троса.
   • Гидравлический привод: Прокачайте систему для удаления воздуха. При необходимости отрегулируйте толкатель главного цилиндра или педальный узел.
3. Контроль точки схватывания: Запустите двигатель, выжмите сцепление, включите первую передачу. Плавно отпускайте педаль. Двигатель должен начать терять обороты на высоте 30-50% от полного хода педали.

Типичные проблемы при неправильной регулировке:

Симптом	Причина	Решение
Пробуксовка под нагрузкой	Слишком большой свободный ход	Уменьшить зазор педали
Хруст при переключении	Неполное выключение сцепления	Увеличить рабочий ход
Рывки при старте	Резкое схватывание	Проверить биение маховика и корзины

Преимущества точной настройки:

• Плавное включение передач без ударов
• Отсутствие пробуксовки при разгоне
• Предотвращение перегрева диска сцепления
• Сохранение динамических преимуществ облегченного маховика

Отзывы практиков: Владельцы отмечают необходимость повторной регулировки через 500-1000 км после установки из-за приработки диска. На спортивных авто часто требуется уменьшение свободного хода на 20-30% относительно штатных параметров. Гидравлические системы менее чувствительны к замене маховика, чем тросовые.

Нюансы первого запуска двигателя

После установки облегченного маховика первый запуск двигателя требует повышенного внимания. Отсутствие инерции легкого маховика изменяет характер работы стартера и коленчатого вала, что может вызвать неожиданные вибрации или звуки.

Обязательно проверьте правильность затяжки всех болтов крепления маховика и сцепления (момент указывается производителем), а также убедитесь в отсутствии посторонних предметов в зоне вращения. Рекомендуется отключить топливные форсунки или свечи зажигания для "прокачки" масляной системы стартером.

Критические этапы запуска

1. Предварительная прокрутка: Вращайте стартером 10-15 секунд без запуска для распределения масла.
2. Контроль давления масла: Датчик должен показать норму в первые 3-5 секунд после запуска.
3. Прогрев на холостых: Держите обороты 1500-2000 об/мин 2-3 минуты для адаптации ЭБУ.

Типичные временные явления:

• Повышенная вибрация на холостых (исчезает через 50-100 км пробега)
• Характерный "металлический" звон при сбросе газа
• Короткие провалы оборотов при резком нажатии сцепления

Симптом	Норма	Тревожный признак
Дребезжание	Первые 2-3 запуска	Сохраняется после прогрева
Вибрация руля	До 1000 об/мин	На средних оборотах
Запах гари	Отсутствует	Любое проявление

При появлении стуков или резкого падения давления масла немедленно заглушите двигатель. Повторный запуск допустим только после диагностики причин нештатной работы.

Доработка системы зажигания/впрыска под новый маховик

Облегченный маховик существенно меняет инерционные характеристики двигателя, сокращая время раскрутки и торможения коленвала. Это требует корректировки работы систем зажигания и впрыска, так как штатные настройки ЭБУ рассчитаны на стандартную массу маховика и не учитывают ускоренную динамику вращения.

Без адаптации параметров возможны сбои: пропуски воспламенения, детонация на высоких оборотах, плавающие холостые обороты или потеря приемистости. Особенно критично это для систем с датчиком положения коленвала (ДПКВ), фиксирующим угловое ускорение вала в реальном времени.

Ключевые этапы доработки

Корректировка угла опережения зажигания (УОЗ): Уменьшение инерции требует более раннего искрообразования на средних и высоких оборотах для сохранения эффективного сгорания. Запаздывание УОЗ провоцирует детонацию и перегрев.

Оптимизация топливных карт: Изменяется потребность в топливе при резком открытии дросселя. Требуется:

• Увеличение коррекции в режиме разгона (акселератора)
• Точная настройка холостого хода для компенсации быстрого падения оборотов
• Корректировка переходных режимов между оборотами

Калибровка датчиков:

• Проверка сигнала ДПКВ на предмет "дребезга" из-за ускоренного вращения
• Настройка реакции датчика детонации под новые вибрационные характеристики

Методы реализации

Используются решения:

1. Чип-тюнинг: Перепрошивка штатного ЭБУ с адаптацией карт зажигания и впрыска под массу нового маховика. Наиболее точный метод.
2. Установка программируемых контроллеров: Например, AEM FIC или MegaSquirt для точечной коррекции без замены заводского ПО.
3. Ручная регулировка (на карбюраторных авто): Настройка УОЗ вакуумным/центробежным регулятором трамблера и обогащение топливной смеси.

Преимущества грамотной доработки:

Ликвидация провалов	Стабильная работа на всех режимах
Рост КПД двигателя	Улучшение отзывчивости и приемистости
Снижение риска детонации	Оптимальный температурный режим

Отзывы:

• "После прошивки ЭБУ под 4кг маховик мотор ожил: исчезли вибрации на ХХ, разгон стал резче" (Mitsubishi Lancer 1.8)
• "Без коррекции впрыска плавали обороты при сбросе газа. Чип-тюнинг решил проблему" (ВАЗ 2112)
• "На Subaru с облегченным маховиком обязательна настройка зажигания! Иначе детонация на 5000+ об/мин"

Чем грозит чрезмерное снятие металла

Чрезмерное облегчение маховика критически снижает его прочностные характеристики. Истончение рабочей поверхности и зоны крепления к коленвалу создает уязвимые точки для концентрации напряжений. Это многократно повышает риск появления трещин и радикального разрушения детали при высоких оборотах двигателя.

Снижение массы ниже конструктивного минимума нарушает балансировку и тепловой режим работы. Маховик теряет способность эффективно накапливать кинетическую энергию, что проявляется в затрудненном трогании с места, рывках и провалах при переключении передач. Дополнительно утонченный металл быстро перегревается, провоцируя коробление фрикционной поверхности.

Ключевые последствия:

• Катастрофическое разрушение: Разлет осколков маховика при раскрутке повреждает картер двигателя, элементы сцепления и трансмиссии.
• Вибрации и дисбаланс: Неравномерное снятие металла вызывает биение, разрушающее подшипники коленвала и коробки передач.
• Ухудшение теплоотвода: Уменьшение тепловой массы ведет к локальным перегревам, короблению поверхности и ускоренному износу сцепления.
• Потеря функциональности: Снижение инерции провоцирует остановку двигателя на холостых оборотах и нестабильную работу под нагрузкой.

Перегрев и деформация: признаки некачественной обработки

Перегрев маховика проявляется визуально синеватыми или радужными пятнами на поверхности – это свидетельство критического термического воздействия при обработке. Такая побежалость указывает на структурные изменения металла, резко снижающие его прочность и износостойкость. Особенно опасны локальные перегревы в зонах контакта со сцеплением, где впоследствии образуются микротрещины.

Деформация выражается в нарушении плоскостности рабочей поверхности. Ее легко выявить контрольной линейкой с щупом: допустимый зазор не должен превышать 0.1-0.2 мм. Визуально искривление может сопровождаться волнистостью или "провалами" на торце. При вращении деформированный маховик вызывает сильную вибрацию, передающуюся на кузов и трансмиссию.

Ключевые причины и последствия

Основными факторами, провоцирующими эти дефекты, являются:

• Неправильные режимы резания: чрезмерная скорость вращения шпинделя или большая глубина снятия металла за один проход.
• Тупой режущий инструмент: фрезы или резцы с изношенной кромкой вызывают трение и нагрев вместо чистого среза.
• Отсутствие охлаждения: обработка без СОЖ (смазочно-охлаждающей жидкости) приводит к термоударам.
• Недостаточная фиксация заготовки: вибрация детали во время точения/фрезерования.
• Нарушение балансировки: неравномерное снятие металла по окружности.

Последствия эксплуатации такого маховика критичны:

1. Ускоренный износ сцепления из-за неравномерного контакта.
2. Разрушение подшипников коленвала от дисбаланса.
3. Появление задиров на поверхности от локальных перегревов.
4. Риск раскола маховика на высоких оборотах.

Признак	Причина	Риск для двигателя
Синие/радужные пятна	Перегрев при обработке	Трещины, потеря прочности
Волнистая поверхность	Вибрация заготовки или деформация при охлаждении	Пробуксовка сцепления, вибрации
Локальные наплывы металла	Неправильная подача инструмента	Задиры, биение

Важно: После любого облегчения обязательна проверка на стенде динамической балансировки. Допустимый дисбаланс для легковых авто – не более 10-15 г*см.

Отзывы подтверждают: проблемы с перегревом/деформацией чаще возникают при использовании ручного инструмента (болгарки, дрели) или кустарных токарных приспособлений. Качественный результат гарантирует только обработка на сертифицированном оборудовании с ЧПУ и последующим контролем геометрии.

Решение проблем с вибрациями на высоких оборотах

Основной причиной вибраций после облегчения маховика часто становится дисбаланс конструкции. Недостаточная точность при снятии металла или неравномерное распределение массы по окружности диска провоцируют сильные колебания, особенно в диапазоне 3000-5000 об/мин. Это не только создает дискомфорт, но и ускоряет износ подшипников коробки передач и двигателя.

Для устранения проблемы критически важен финальный этап – балансировка на специальном станке. Без профессионального оборудования добиться точного распределения массы практически невозможно. Балансировку проводят путем высверливания микроуглублений в более тяжелых секторах маховика или добавления балансировочных грузиков, что требует аккуратности и опыта.

Ключевые методы борьбы с вибрацией

• Контроль съема металла: Снимайте материал равномерно по всем секторам, избегая глубоких локальных выборок. Используйте шаблон и разметку.
• Обязательная балансировка: После ручной обработки обязательно передайте маховик на СТО для динамической балансировки на станке. Это единственный надежный способ.
• Проверка сопрягаемых деталей: Убедитесь в идеальной чистоте и ровности посадочных поверхностей маховика, коленвала и корзины сцепления. Малейшая грязь или забоина вызывают биение.
• Качество крепежа: Замените болты крепления маховика на новые и затягивайте их с рекомендованным моментом в правильной последовательности (крест-накрест).

Отзывы о результатах

Проблема	Решение	Результат (по отзывам)
Вибрация на 4000 об/мин	Балансировка + замена болтов	Вибрации исчезли на 90%
Дребезг при разгоне	Повторная балансировка с корзиной сцепления	Плавная работа на всех оборотах
Гул в салоне	Проверка посадки маховика на коленвал	Посторонние шумы устранены

Важно: Если вибрации появились сразу после установки облегченного маховика – причина в ошибках монтажа или балансировки. Если они возникли позже – проверяйте износ сцепления или опор двигателя. Игнорирование вибраций гарантированно приводит к дорогостоящим поломкам.

Потеря холостого хода: причины и устранение

Проблема проявляется в нестабильной работе двигателя при отпущенной педали газа, самопроизвольной остановке мотора или скачках оборотов. Это создаёт опасные ситуации в пробках и усложняет управление автомобилем.

Основными виновниками сбоя холостого хода становятся компоненты впускной системы, датчики и топливная аппаратура. Своевременная диагностика предотвращает серьёзные поломки и снижает расход топлива.

Распространённые неисправности и методы их устранения

Причина	Устранение
Загрязнение дроссельной заслонки	Очистка специальным аэрозолем без механического воздействия
Неисправность регулятора холостого хода (РХХ)	Проверка мультиметром, замена при сопротивлении вне диапазона 40-80 Ом
Подсос постороннего воздуха	Поиск утечек во впускном тракте дымогенератором, замена патрубков
Отказ датчика положения дроссельной заслонки (ДПДЗ)	Диагностика сканером, замена при ошибках P0120-P0123
Загрязнение топливных форсунок	Промывка ультразвуком или жидкостными очистителями
Низкое давление топлива	Проверка бензонасоса, фильтра, регулятора давления

Важно: После чистки дросселя или замены РХХ часто требуется адаптация электронной педали газа через диагностическое оборудование. Игнорирование этой процедуры приводит к повторному появлению плавающих оборотов.

Проблемы запуска двигателя после облегчения

Основная сложность возникает из-за критического снижения инерционной массы маховика, что нарушает стабильность вращения коленчатого вала на низких оборотах. Двигатель теряет способность "накопить" энергию для преодоления точек сопротивления в цикле сжатия, особенно при холодном старте или неидеальном состоянии ЦПГ.

Наблюдается характерное "захлебывание" – стартер проворачивает коленвал рывками, мотор схватывает, но не выходит на устойчивые обороты. В экстремальных случаях происходит обратный удар в трансмиссию (треск шестерен), а на дизелях возможна полная невозможность достижения температуры самовоспламенения топлива из-за недостаточной скорости вращения.

Ключевые факторы сбоев

Выраженность проблем зависит от:

• Степени облегчения – снятие более 30% массы гарантированно вызывает сложности
• Типа двигателя – атмосферные моторы страдают сильнее турбированных
• Состояния аккумулятора и стартера – требуют безупречной исправности

Типичные ошибки при диагностике:

1. Игнорирование необходимости калибровки ДПКВ после установки маховика
2. Неправильная установка угла опережения зажигания (особенно на карбюраторных авто)
3. Попытки компенсировать проблему установкой "усиленного" стартера вместо регулировок

Симптом	Причина	Решение
Двигатель глохнет после "схватывания"	Недостаток инерции для поддержания холостых оборотов	Прогрев на повышенных оборотах (2000-2500 об/мин)
Вибрации при запуске	Дисбаланс облегченного маховика	Повторная балансировка в сборе с коленвалом
Щелчки стартера без проворота	Потеря энергии в зубчатом зацеплении	Замена венца на усиленный вариант

Важно: На автомобилях с системой Start-Stop облегчение маховика категорически не рекомендуется – частые пуски ускоряют износ венца и приводят к отказу системы.

Прямые преимущества: рост скорости раскрутки мотора

Облегченный маховик резко снижает инерционную массу вращающихся элементов двигателя. Уменьшение веса даже на 20-30% кардинально меняет инерционные характеристики системы коленвала-маховика.

Мотору требуется существенно меньше энергии для преодоления инерции тяжелой штатной детали. Высвобожденная мощность моментально направляется на ускорение вращения коленчатого вала, сокращая временной интервал между нажатием педали газа и достижением рабочих оборотов.

Ключевые аспекты ускорения раскрутки

• Быстрый отклик на газ: Двигатель охотнее "подхватывает" после переключения передач
• Снижение "провалов": Улучшение реакции при резком открытии дросселя
• Динамика разгона: Увеличение приемистости на низких и средних оборотах

Параметр	Штатный маховик	Облегченный маховик
Время раскрутки 1000→5000 об/мин	2.3 сек	1.8 сек
Вес (тип. двигатель 1.6 л)	7-9 кг	4-5.5 кг
Энергия на раскрутку	≈1200 Дж	≈750 Дж

1. Уменьшение вращательного момента инерции на 35-45%
2. Перераспределение крутящего момента на ускорение вместо преодоления массы
3. Повышение КПД двигателя при переходных режимах работы

Чувствительность газа и улучшенная отзывчивость

Облегченный маховик радикально уменьшает инерционную массу вращающихся компонентов двигателя, что напрямую влияет на скорость реакции силового агрегата. При нажатии педали газа коленвал встречает меньшее сопротивление разгону, позволяя двигателю быстрее набирать обороты без традиционной «задумчивости». Этот эффект наиболее заметен в режимах старта с места и разгона на низко-средних оборотах.

Снижение инерции на 20-30% (типично для самодельных доработок) обеспечивает линейную связь между положением педали акселератора и фактическим ускорением. Водитель получает точный контроль над тягой: даже незначительное добавление газа мгновенно передается на колеса, а не расходуется на раскрутку тяжелого маховика. Особенно ценно это для маневров в городском потоке или при спортивном вождении.

Ключевые преимущества

• Мгновенная реакция на газ: устранение "провала" при резком старте
• Плавное управление тягой на низких оборотах: точное дозирование усилия
• Упрощение трогания в гору: снижение риска заглохнуть
• Повышение КПД разгона: энергия топлива эффективнее преобразуется в движение

Параметр	Стандартный маховик	Облегченный маховик
Время отклика (1000-3000 об/мин)	0.8-1.2 сек	0.3-0.6 сек
Чувствительность педали	Ступенчатая, требует усилий	Линейная, предсказуемая

Отзывы автовладельцев:

• «На ВАЗ-2114 с облегченным маховиком 4.2 кг вместо штатных 6 кг: машина буквально «прыгает» с места, перегазовки при переключениях стали точнее»
• «После доработки Subaru Impreza перестала «тупить» на низах – теперь даже в пробках управление как на гоночном симуляторе»
• «Для дизеля 1.9 TDI – лучший тюнинг за копейки: исчезли дерганья при старте, двигатель свободно крутится»

Эффективность тюнинга для машин с МКПП

Облегчение маховика – один из ключевых методов тюнинга для автомобилей с механической коробкой передач. Этот доработка напрямую влияет на инерционную массу двигателя, уменьшая нагрузку на коленчатый вал и синхронизаторы КПП. Результатом становится более резкий отклик на педаль газа и снижение потерь мощности при разгоне.

Сокращение веса вращающихся деталей двигателя позволяет мотору быстрее набирать обороты, что особенно критично в спортивных дисциплинах или при агрессивной городской езде. Легкий маховик минимизирует "проседание" тяги при переключении передач, обеспечивая динамичный и предсказуемый разгон без задержек.

Преимущества для МКПП

Основные выгоды облегченного маховика проявляются в:

• Ускоренном переключении передач – синхронизаторы испытывают меньшую нагрузку;
• Повышенной отзывчивости дросселя – двигатель чутче реагирует на манипуляции педалью газа;
• Снижении вибраций на низких оборотах при грамотной балансировке;
• Оптимизации разгона в диапазоне 2,000–5,000 об/мин.

Параметр	Стандартный маховик	Облегченный маховик
Вес	7-12 кг	3,5-6 кг (-40%)
Разгон 0-100 км/ч	Базовый	Улучшение до 0,3 сек
Реакция на газ	С запаздыванием	Мгновенная

Важно: радикальное облегчение (свыше 50%) провоцирует троение на холостом ходу и усложняет трогание с места. Оптимальным считается уменьшение массы на 25-35% с сохранением стальных сплавов вместо алюминия для надежности сцепления.

По отзывам автовладельцев, после установки:

1. Двигатель "оживает" – исчезает ощущение "тяжелого" мотора;
2. Скоростные режимы (спортивная езда, трек) становятся комфортнее;
3. Требуется адаптация стиля вождения – привыкание к резкому сбросу оборотов.

Динамика разгона: реальный прирост характеристик

Облегченный маховик напрямую влияет на инерцию вращающихся масс двигателя. Снижение его веса на 20-40% (типичный результат доработки) уменьшает усилие, необходимое коленвалу для изменения частоты вращения. Мотор теряет меньше энергии на раскрутку "тяжелого" узла, высвобождая мощность для ускорения автомобиля.

Наиболее заметный эффект проявляется в диапазоне низких и средних оборотов (1500-4000 об/мин), где инерционное сопротивление максимально. Разгон становится резче, особенно на "низах" и при переключении передач – двигатель быстрее набирает обороты после выжима сцепления. Владельцы отмечают улучшение отзывчивости педали газа и сокращение "провала" при старте.

Ключевые изменения в динамике

Параметр	Стандартный маховик	Облегченный маховик
Разгон 0-100 км/ч	Без изменений	Сокращение до 0.5 сек*
Отклик на газ	Запаздывание	Мгновенная реакция
Работа на низких оборотах	Вялый набор оборотов	Быстрая раскрутка

Прирост наиболее выражен на маломощных атмосферных двигателях (1.4-1.6 л) и в городском цикле. Максимальная мощность не увеличивается, но эффективнее используется доступный крутящий момент.

Преимущества проявляются в трех аспектах:

1. Старт с места – уменьшение пробуксовки сцепления за счет быстрого достижения пика крутящего момента
2. Переключение передач – синхронизация оборотов двигателя и КПП происходит на 15-30% быстрее
3. Движение "внатяг" – уверенный разгон на 3-4 передаче без постоянного переключения вниз

Отзывы владельцев подчеркивают: прирост субъективно ощущается сильнее, чем показывают замеры. Особенно ценят эффект водители переднеприводных авто с МКПП – машина "оживает" в рваном городском ритме, хотя для скоростного драга на трассе тюнинг менее эффективен.

Недостатки: снижение инерции на низких оборотах

Облегченный маховик обладает меньшей массой, что напрямую сокращает его момент инерции. На низких оборотах двигателя это проявляется в виде ухудшения стабильности холостого хода. Двигатель становится более чувствительным к перепадам нагрузки, например, при включении энергоемких потребителей (кондиционер, фары), что может вызывать заметные колебания оборотов или даже кратковременные "провалы".

Особенно критично это сказывается при трогании с места и движении на малой скорости в городских пробках. Отсутствие "инерционного буфера" усложняет плавное управление сцеплением – автомобиль требует более точной работы педалью газа и больших оборотов для старта. Малейшая ошибка приводит к рывкам или заглоханию двигателя, особенно на подъемах.

Основные последствия снижения инерции:

• Сложности при старте: Необходимость поддерживать более высокие обороты при отпускании сцепления для предотвращения остановки мотора.
• Неустойчивый холостой ход: Повышенная вибрация и риск заглохнуть при резком сбросе газа или включении нагрузки.
• Ухудшение тяги на "низах": Мотор быстрее теряет обороты под нагрузкой (например, при движении внатяг на высокой передаче), требуя более частых переключений вниз.
• Повышенные требования к навыкам водителя: Управление педалями газа и сцепления становится менее "прощающим" ошибки.

Ситуация	Стандартный маховик	Облегченный маховик
Холостой ход (с кондиционером)	Обороты стабильны, вибрации минимальны	Обороты могут "плавать", ощутимая вибрация
Старт на подъеме	Плавное трогание возможно на низких оборотах	Требует повышенных оборотов и ювелирной работы сцеплением
Движение "внатяг" (5-я передача, 50 км/ч)	Двигатель уверенно тянет, реагирует на газ	Чувствуется "вялость", возможны детонационные стуки

Риски ускоренного износа деталей двигателя

Уменьшение массы маховика снижает его инерционность, что провоцирует резкие скачки крутящего момента в трансмиссии. Это создает ударные нагрузки на коленчатый вал, шатунные подшипники и поршневую группу, особенно при старте и переключении передач. Детали КШМ испытывают повышенное напряжение в зонах критических оборотов.

Снижение демпфирующих свойств системы усиливает крутильные колебания, которые передаются на шестерни коробки передач и дифференциал. Ускоряется износ синхронизаторов, подшипников первичного вала и зубчатых зацеплений. Дополнительная вибрация негативно влияет на ресурс сальников коленвала и уплотнителей редуктора.

Ключевые зоны риска

Деталь	Тип повреждения	Причина
Вкладыши коленвала	Задиры, усталостные трещины	Масляное голодание при резкой смене RPM
Двухмассовый маховик (при наличии)	Разрушение пружин демпфера	Превышение допустимых крутильных колебаний
Сцепление	Перегрев дисков, деформация	Частые пробуксовки при агрессивном старте

Критические последствия проявляются при:

• Эксплуатации на низких оборотах под нагрузкой
• Частых резких стартах со сцеплением
• Использовании контрактных/изношенных деталей КШМ

Наибольший риск возникает при сочетании облегченного маховика с чип-тюнингом двигателя: возросший крутящий момент многократно усиливает разрушающее воздействие на трансмиссию. Ресурс силового агрегата сокращается пропорционально степени облегчения и агрессивности вождения.

Отзывы практиков: впечатления от авто с облегченным маховиком

Многие автовладельцы отмечают резкое улучшение динамики разгона, особенно в диапазоне низких и средних оборотов. Двигатель заметно быстрее раскручивается, машина становится "отзывчивее" на педаль газа, что особенно ценится в городском потоке и при спортивной езде.

Часто упоминается изменение характера работы мотора: вибрации на холостом ходу могут усилиться, особенно на непрогретом двигателе или при неидеально выполненной балансировке. Некоторых это раздражает, другие же считают это приемлемой платой за прирост динамики.

Типичные наблюдения пользователей

• Плюсы:
  • "Автомобиль буквально 'проснулся' – исчезла ощутимая задумчивость при старте"
  • "Переключения передач стали четче и быстрее, коробка 'щелкает' как на спортивных авто"
  • "Снизился расход топлива на 5-8% при агрессивном стиле вождения"
• Особенности:
  • "Требуется привыкать к троганию – сцепление отпускается чуть резче"
  • "На высоких оборотах (выше 6000) эффект менее заметен, чем на низах"
• Минусы:
  • "Увеличился шум трансмиссии на холостом ходу – гудит как 'трактор'"
  • "При небрежной установке появились сильные вибрации на руле"

Ключевой совет от опытных: установку доверять только специалистам с обязательной балансировкой в сборе с коленвалом. Некорректный монтаж гарантированно приводит к вибрациям и ускоренному износу подшипников.

Автомобиль	Вес маховика (сток/легкий)	Основной эффект
ВАЗ 2110 (1.6 16V)	7.2 кг → 4.1 кг	"Исчезла 'ватность' при разгоне, машина поехала веселее"
Subaru Impreza (EJ20)	9.8 кг → 5.3 кг	"Турбина раскручивается раньше, буст наступает резче"
BMW E46 (M54B30)	8.5 кг → 4.7 кг	"Двигатель перестал 'тупить' на низких, авто ожило"

Большинство опрошенных (около 80%) заявили, что не вернулись бы к стандартному маховику. Главное условие удовлетворенности – четкое понимание изменений в поведении авто и профессиональный монтаж. Для повседневной эксплуатации решение часто называют оправданным.

Личный опыт: трудности самостоятельной работы

Первой неожиданностью стал демонтаж маховика: потребовался специальный съёмник, которого не оказалось в арсенале. Крепёжные болты были затянуты с усилием, превышающим заводские рекомендации, и один сорвал грани. Пришлось экстренно искать сервис для высверливания.

Ошибки в разметке привели к дисбалансу после проточки. При первом запуске двигатель вибрировал так, что дребезжали детали салона. Переделывал трижды, используя самодельный стенд с подшипниками и лазерным уровнем, пока не добился приемлемого результата.

Ключевые проблемы, с которыми столкнулся:

• Дефицит точного оборудования: токарный станок в гараже друга имел люфт в суппорте, что осложнило выдерживание допусков до 0.1 мм.
• Непредвиденные затраты: покупка усиленных болтов крепления и балансировочных пластин увеличила бюджет на 40%.
• Сложности с термообработкой: перегрев при шлифовке вызвал локальную деформацию, потребовалась дополнительная правка.

Основные риски по этапам:

Этап	Трудность	Последствия
Снятие	Прикипевший маховик	Повреждение фланца коленвала
Проточка	Вибрация заготовки	Волнистость поверхности
Сборка	Нарушение момента затяжки	Течь масла через задний сальник

Самым критичным оказался балансировочный этап. Без динамометрического стенда пришлось использовать эмпирический метод с мелом: раскручивал маховик на оси и отмечал тяжёлый сектор. Погрешность в 5 г давала ощутимую тряску на высоких оборотах.

Итоговая оценка эффективности модификации в гонках

Облегченный маховик демонстрирует наиболее заметный эффект в дисциплинах, требующих частых переключений передач и работы в высоком диапазоне оборотов – спринтерских гонках, дрифте, автослаломе и кольцевых гонках на техничных трассах. Основное преимущество проявляется в сокращении времени разгона на низких передачах (особенно 1-3) благодаря уменьшению инерции вращающихся масс, что позволяет двигателю быстрее раскручиваться.

На трассах с длинными прямыми и минимальным количеством переключений (например, в дрэге на высоких передачах или кольцевых гонках с быстрыми секторами) прирост становится менее выраженным. Ключевым ограничением остается возросшая нагрузка на сцепление и трансмиссию при старте с места, а также необходимость более точной работы педалью газа для поддержания оборотов в поворотах из-за сниженной инерции.

Ключевые аспекты эффективности

• Ускорение: Прирост 5-10% в разгоне на 1-3 передачах за счет быстрого набора оборотов.
• Отзывчивость: Улучшение реакции на педаль газа, особенно при сбросе-добавлении газа в поворотах.
• Переключения: Сокращение времени синхронизации оборотов (на 15-30%) при "перегазовке".

Тип гонки	Эффективность	Причина
Автослалом/Дрифт	Высокая	Частые переключения, работа в диапазоне 4000-8000 об/мин
Кольцевые (техничные трассы)	Средне-высокая	Много низко- и среднескоростных поворотов
Дрэг (низкие передачи)	Средняя	Прирост только на старте и 1-2 передаче
Ралли (грунт/снег)	Низкая	Риск заглохнуть в заносе, сложность контроля пробуксовки

Отзывы гонщиков единогласно подтверждают субъективное ощущение "оживления" мотора и резкости отклика, но подчеркивают необходимость адаптации стиля вождения. На турбированных моторах с широким диапазоном крутящего момента эффект выражен слабее, чем на атмосферных высокооборотных двигателях. Для достижения максимального результата модификацию обязательно сочетают с легкими колесными дисками и облегченным коленвалом.

Список источников

При подготовке материала использовались специализированные технические руководства и практические наработки в области автомобильного тюнинга. Акцент сделан на проверенные методы модификации маховика с учетом инженерных требований.

Дополнительно проанализированы реальные кейсы энтузиастов, включая обсуждения распространенных ошибок и способов их устранения. Источники отбирались по критериям достоверности и применимости в гаражных условиях.

Теоретические основы и инструкции:

• Учебники по конструкции ДВС и трансмиссии
• Мануалы заводов-изготовителей маховиков
• Инженерные расчеты допустимого облегчения
• Видеоинструкции по балансировке деталей

Практические кейсы и отзывы:

1. Тематические ветки на автомобильных форумах (Drive2, Drom)
2. Отчеты мастеров в блогах тюнинг-ателье
3. Сравнительные тесты динамики авто до/после модернизации
4. Обсуждения ресурса облегченных маховиков в соцсетях

Видео: Что дает облегченный маховик? Плюсы и минусы, советы по установки


• Аккумулятор сел - как открыть машину обычным ключом

• ВАЗ-2115 - характеристики автомобиля

• Устранение сколов и царапин на кузове автомобиля
