Как сделать вездеход из мотоблока своими руками - материалы, этапы, фото

Статья обновлена: 18.08.2025

Создание вездехода на базе мотоблока – практичное решение для любителей активного отдыха и владельцев загородных участков.

Переоборудование доступной сельхозтехники в проходимый транспорт позволяет получить надежного помощника для перемещения по бездорожью без крупных финансовых затрат.

В статье подробно рассмотрим ключевые этапы конструирования: от подбора материалов и инструментов до пошаговой сборки с наглядными фотографиями процесса.

Выбор подходящего мотоблока: мощность и особенности

Мощность двигателя – ключевой параметр при выборе мотоблока для переделки в вездеход. Оптимальным считается диапазон 9–15 л.с., при этом дизельные модели предпочтительнее бензиновых из-за высокого крутящего момента и экономичности. Для тяжелых гусеничных конструкций или перевозки грузов требуется минимум 12 л.с., а для легких колесных вариантов достаточно 6–8 л.с.

Обратите внимание на конструктивные особенности: редуктор должен быть разборным (шестеренчатым или шестеренчато-цепным), а не необслуживаемым. Квадратный вал отбора мощности (ВОМ) упростит подключение самодельных узлов. Критично наличие пониженных передач и заднего хода – без них преодоление бездорожья будет затруднено.

Дополнительные критерии выбора

Обязательно оцените:

• Вес агрегата – минимум 100 кг для устойчивости на рыхлом грунте
• Клиренс – не менее 20–25 см для защиты картера
• Сцепление – дисковое в масляной ванне надежнее ременного
• Крепление навески – универсальные кронштейны упростят монтаж

Тип вездехода	Рекомендуемая мощность	Важные особенности
Колесный (пневматики низкого давления)	6–9 л.с.	Дифференциал с блокировкой
Гусеничный легкий	10–12 л.с.	Усиленный редуктор
Тяжелый грузовой	13–15 л.с.	Водяное охлаждение, 2 цилиндра

Избегайте мотоблоков с пластиковыми шестернями редуктора и электронным впрыском – они менее ремонтопригодны в полевых условиях. Лучше выбирать проверенные временем модели (например, Нева МБ-2, Агро, Зубр) с доступностью запчастей.

Демонтаж лишних деталей с мотоблока

Первым этапом подготовки мотоблока к переделке в вездеход является удаление ненужных узлов, мешающих установке новых компонентов. Отключите аккумулятор и слейте технические жидкости для безопасности работ. Тщательно очистите поверхность от грязи, чтобы избежать попадания абразива в механизмы при разборке.

Определите детали, подлежащие демонтажу, согласно выбранной схеме вездехода. К ним обычно относятся стандартные органы управления (рукоятки, рычаги), элементы навесного оборудования (сцепки, кронштейны), защитные кожухи ремней и цепей, а также заводские крылья колес. Отсоедините электропроводку, идущую к фарам и датчикам, если они не будут использоваться.

Последовательность операций

1. Снимите рулевую колонку и органы управления:
   • Открутите болты крепления рулевых штанг
   • Демонтируйте рукоятки газа и сцепления
   • Отсоедините тросы управления двигателем
2. Удалите навесные элементы:
   • Открутите сцепное устройство для прицепа
   • Снимите кронштейны для плуга/окучивателя
   • Демонтируйте защитные кожухи приводных ремней
3. Подготовьте зону крепления мостов:
   • Вырежьте болгаркой заводские крылья
   • Удалите кронштейны крепления грунтозацепов
   • Зачистите места сварки для будущих конструкций

Важно: сохраните демонтированные крепежные элементы (болты, гайки, шайбы) для последующей сборки. При отрезании металлических деталей оставляйте технологические припуски 10-15 мм для удобства монтажа новых узлов. Проверьте состояние валов и подшипников после демонтажа – при выявлении люфтов или повреждений замените их до дальнейшей сборки.

Определение типа и размера будущего вездехода

Ключевой этап проекта – выбор типа вездехода и его габаритов, напрямую влияющих на сложность конструкции, проходимость и функциональность. Этот выбор определяет компоновку узлов, необходимую мощность двигателя мотоблока и тип трансмиссии.

Анализируйте планируемые условия эксплуатации: глубина преодолеваемого снега/грязи, наличие крутых подъемов, необходимость транспортировки грузов или пассажиров. Это позволит избежать ошибок, ведущих к недостаточной проходимости или избыточному весу машины.

Критерии выбора

Основные параметры для определения:

• Тип движителя:
  • Гусеничный: Максимальная проходимость по глубокому снегу и болоту, стабильность на склонах. Требует сложной рамы и изготовления гусениц (из транспортерной ленты, покрышек).
  • Колесный (с камерами низкого давления): Хорошая проходимость по грязи и снегу средней глубины, более простая и легкая конструкция, выше скорость. Чувствителен к острым препятствиям.
  • Шнекороторный: Специализированный для глубокого рыхлого снега или водной глади. Очень сложен в изготовлении, ограничен в маневренности.
• Габариты и масса:
  • Длина/Ширина: Зависят от количества мест (1-2 человека), наличия грузовой платформы. Узкая конструкция маневреннее, но менее устойчива.
  • Клиренс: Должен быть не менее 250-300 мм для уверенного преодоления кочек и пней.
  • Общая масса: Влияет на выбор мощности двигателя мотоблока (минимум 8-12 л.с. для легкой 1-местной модели). Учитывайте вес рамы, обшивки, пассажиров и груза.
• Компоновка:
  • Расположение двигателя (переднее/заднее/центральное).
  • Тип привода (на одну или две гусеницы/оси, полный привод на 4 колеса).
  • Конструкция рамы (ломающаяся для улучшения проходимости или цельная).
  • Наличие подвески (жесткая, на амортизаторах) для комфорта.

Рекомендации по размерам (ориентировочно):

Параметр	1-местный легкий	2-местный/Грузовой
Длина	2000 - 2500 мм	2500 - 3500 мм
Ширина	900 - 1100 мм	1100 - 1300 мм
Клиренс	250 - 300 мм	300 - 400 мм
Масса (без груза)	200 - 350 кг	350 - 600 кг

Важно: Создайте эскиз или простой чертеж будущей машины с указанием основных размеров и расположения агрегатов. Это поможет визуализировать проект и точнее рассчитать потребность в материалах.

Составление чертежа или схемы конструкции

Точная схема – основа успешной сборки вездехода из мотоблока. Без детализированного чертежа высок риск ошибок в геометрии рамы, креплении узлов и распределении нагрузок, что приведёт к переделкам или поломкам. Начинайте с определения ключевых параметров: габаритов конструкции, клиренса, расположения центра тяжести, типа подвески (мостовая, качающаяся, торсионная), углов установки ведущих валов.

Используйте реальные размеры вашего мотоблока (длина, ширина, высота крепления вала отбора мощности, расстояние между посадочными отверстиями). Учитывайте планируемые материалы для рамы (профильная труба, уголок) и ходовой части (колёса от автомобиля, гусеницы самодельные или от снегохода). Обязательно обозначьте точки усиления зон повышенной нагрузки: крепление двигателя, подвески, сиденья.

Ключевые этапы и элементы чертежа

Разработку схемы разбейте на последовательные блоки:

1. Рама:
   • Габаритные виды (вид сверху, сбоку, спереди)
   • Сечение и толщина профиля (например, труба 40×40×2 мм)
   • Расположение поперечин и лонжеронов с размерами
   • Точки крепления двигателя, мостов, амортизаторов
2. Трансмиссия:
   • Схема передачи крутящего момента (цепь/ремень от ВОМ мотоблока к редуктору или промежуточному валу)
   • Расположение промежуточных подшипников, натяжителей
   • Углы изгиба цепей/ремней (не допускать перекоса)
3. Подвеска и ходовая:
   • Тип подвески (пример: задний мост от «Жигулей» на рессорах, передняя качающаяся балка)
   • Крепление амортизаторов, ограничителей хода
   • Размеры и тип колёс/гусениц, схема их установки
4. Органы управления:
   • Место водителя, рулевая трапеция (от автомобиля или самодельная)
   • Тросы управления дросселем, сцеплением, тормозами
   • Расположение рычагов КПП мотоблока (если используется)

Обязательные расчеты и примечания: Укажите массу каждого крупного узла (двигатель, мосты), проверьте расчётную нагрузку на раму и подвеску. Отдельной таблицей приведите спецификацию материалов:

Элемент	Материал/Тип	Кол-во	Примечание
Рама (основа)	Труба профильная 40×40×2	~12 м.п.	Сталь Ст3
Задний мост	ВАЗ-2108 (обрезной)	1 шт.	С редуктором
Амортизаторы	Мотоциклетные	4 шт.	Длина хода >200 мм
Колёса	Камаз-вездеходные	4 шт.	Диаметр 1200-1400 мм

Важно: Все размеры на схеме дублируйте цифровыми значениями. Используйте масштаб (1:5, 1:10). Для сложных узлов (крепление мотора, рулевая) сделайте отдельные крупные эскизы с видами в 3-х проекциях. Проверьте зазоры между подвижными элементами (колесо-рама, кардан-поперечина) на всех этапах хода подвески.

Подготовка материалов для рамы: список и требования

Прочная и правильно спроектированная рама – основа надежности и безопасности самодельного вездехода. Она воспринимает все нагрузки от двигателя, трансмиссии, подвески, веса водителя и груза, а также ударные воздействия при движении по бездорожью.

Выбор материалов для рамы должен основываться на их доступности, технологичности обработки и, главное, механических характеристиках. Использование неподходящих материалов или металлопроката низкого качества неизбежно приведет к деформациям или разрушению конструкции в эксплуатации.

Основные материалы и требования к ним

Для изготовления силового каркаса рамы потребуются следующие материалы:

• Профильные трубы прямоугольного или квадратного сечения: Основной материал каркаса. Рекомендуемые размеры стенки:
  • Сечение: 40x40 мм, 40x60 мм, 50x50 мм.
  • Толщина стенки: не менее 2.5-3 мм (для небольших вездеходов), предпочтительно 3-4 мм.
  Требования: Сталь Ст3, Ст20 или аналогичная конструкционная углеродистая сталь (не оцинкованная для сварки). Отсутствие глубокой коррозии, трещин, значительных вмятин. Прямолинейность.
• Листовой металл: Для изготовления кронштейнов крепления двигателя, подвески, сиденья, элементов усиления.
  • Толщина: 4-6 мм (для ответственных силовых кронштейнов), 2-3 мм (для менее нагруженных элементов).
  • Требования: Сталь Ст3. Отсутствие коррозии, расслоений.
• Уголок стальной равнополочный: Для дополнительного усиления узлов, изготовления мелких кронштейнов.
  • Размер: 40x40 мм или 50x50 мм.
  • Толщина полки: 4-5 мм.
  • Требования: Сталь Ст3. Прямолинейность.

Критически важные требования ко всем материалам рамы:

1. Прочность: Материал должен выдерживать расчетные статические и динамические нагрузки без остаточных деформаций или разрушения.
2. Жесткость: Рама должна обладать достаточной жесткостью на кручение и изгиб для сохранения геометрии узлов при движении по пересеченной местности.
3. Качество металла: Отсутствие внутренних дефектов (раковин, расслоений), коррозии, снижающей сечение и прочность. Предпочтение новому металлопрокату.
4. Технологичность: Материал должен быть пригоден для резки (болгаркой, газом), гибки (на трубогибе для труб) и, главное, дуговой электросварки (это исключает оцинкованную сталь).

Материалы для подвески и колесной базы

Основа подвески требует прочных металлоконструкций: стальные трубы квадратного или круглого сечения (40×40 мм, 50×50 мм, диаметром 30-50 мм) для лонжеронов, поперечин и рычагов. Толщина стенки – минимум 3-4 мм. Для креплений, кронштейнов и опор используется листовая сталь толщиной 5-10 мм.

Колесная база формируется из осей (сплошной стальной пруток диаметром 30-40 мм или бесшовные трубы), ступиц (от автомобилей типа "Жигули", "УАЗ" или самодельные фланцевые). Обязательны подшипники закрытого типа (№ 180205, 180306) и шпильки/болты М10-М14 высокой прочности (класс 8.8 и выше).

Ключевые компоненты

Для подвески:

• Амортизаторы: мотоциклетные (Иж, Урал) или автомобильные (Ока, ВАЗ классика)
• Рессоры/пружины: от грузовых мотороллеров (Тула), прицепов или ГАЗели
• Шарниры: шаровые опоры ВАЗ-2108, сайлентблоки, втулки из капролона

Для колес:

• Диски: штампованные от легкового авто, самодельные из стальных листов (3-5 мм)
• Покрышки: низкого давления (Кама-422, И-159), гусеничные ленты или самодельные грунтозацепы
• Стяжные ленты/сетки: для фиксации камер на дисках (стальная проволока 5-6 мм)

Элемент	Материал	Типоразмер/Источник
Рама	Профильная труба	40×40×3 мм, 50×30×3 мм
Оси	Стальной пруток	Ø 35-40 мм, Ст45
Ступицы	Чугун/сталь	ВАЗ-2101-2107, УАЗ
Крепеж	Болты/гайки	М12-М14, класс 8.8

Важно: Все резьбовые соединения фиксируются контргайками или шплинтами. Для защиты от коррозии металл обрабатывается грунтовкой по ржавчине и эмалью. Диски балансируются перед установкой покрышек.

Выбор колес: гусеницы или пневматика?

Этот выбор является одним из ключевых при постройке вездехода на базе мотоблока. Он напрямую влияет на проходимость, скорость, сложность изготовления и эксплуатационные характеристики машины. Оба варианта имеют свои неоспоримые преимущества и серьезные ограничения.

Решение должно основываться на оценке конкретных задач, для которых создается вездеход, типа местности (болото, снег, пересеченка), требуемой скорости передвижения и, что критически важно, ресурса штатной трансмиссии мотоблока. Неправильный выбор может привести к быстрому выходу из строя редуктора или неудовлетворительной проходимости.

Сравнительная характеристика

Рассмотрим основные параметры для принятия решения:

Характеристика	Гусеницы	Пневматика (Колеса)
Проходимость	Исключительно высокая на вязких грунтах (грязь, болото, рыхлый снег). Равномерно распределяет давление на грунт.	Высокая при использовании колес большого диаметра и ширины с низким давлением. Зависит от рисунка протектора и умения "играть" давлением.
Скорость	Низкая. Значительно увеличивает нагрузку на двигатель и трансмиссию, снижая максимальную скорость.	Относительно высокая. Позволяет развивать большую скорость по сравнению с гусеницами при меньшей нагрузке на агрегаты.
Сложность изготовления	Высокая. Требуется создание надежной гусеничной ленты (из транспортерной ленты, покрышек и т.д.), ведущих и направляющих звездочек, опорных катков, натяжного механизма.	Относительно низкая. Часто используются готовые колеса (от мотоблоков, садовых тележек, автомобилей) или изготавливаются диски под покрышки низкого давления.
Нагрузка на трансмиссию	Очень высокая. Штатный редуктор мотоблока испытывает колоссальные перегрузки, особенно на поворотах и в плотном грунте. Риск быстрого выхода из строя.	Умеренная. При правильном подборе диаметра колес и давления в шинах нагрузка на редуктор возрастает, но остается в разумных пределах.
Маневренность	Плохая. Поворот осуществляется за счет пробуксовки одной гусеницы, что требует усилий и повреждает грунт/растительность.	Хорошая. Возможность использования дифференциала (если он есть на мотоблоке) или раздельного торможения колес значительно улучшает управляемость.
Стоимость и доступность	Затраты на материалы могут быть высокими (особенно на катки/звездочки). Требует больше труда и специфических навыков.	Более доступный вариант. Можно использовать б/у покрышки и диски. Меньше трудозатрат на изготовление.

Когда выбрать гусеницы:

• Основная задача: передвижение по крайне сложным участкам – глубокому рыхлому снегу, топким болотам, непроходимой грязи.
• Скорость: не является приоритетом, готовы к медленному передвижению.
• Ресурс: готовы к возможной модернизации или частому ремонту трансмиссии, либо мотоблок изначально обладает очень мощным и надежным редуктором.

Когда выбрать пневматику:

• Основная задача: передвижение по сложному, но не экстремальному бездорожью (лес, поле, снежная целина умеренной глубины, глинистая почва), где важна также скорость и маневренность.
• Требования: нужен более универсальный вездеход для относительно быстрых перемещений.
• Ресурс: хочется максимально сохранить ресурс штатного редуктора мотоблока.
• Сложность: нет желания или возможности изготавливать сложную гусеничную конструкцию.

Для пневматики критически важно использовать шины низкого давления (камерные или бескамерные) большого диаметра и ширины. Умение регулировать давление в шинах в зависимости от условий существенно повышает проходимость. Фотографии готовых вездеходов наглядно демонстрируют различия в конструкции и применяемых решениях для обоих типов движителей.

Материалы для установки двигателя и коробки передач

Основой для монтажа силового агрегата служит усиленная рама, изготовленная из металлического профиля. Для фиксации двигателя и коробки передач необходимы металлические пластины толщиной 4-6 мм, которые обеспечат жесткую опорную платформу. Уголки 40х40 мм или 50х50 мм используются для создания кронштейнов и распорок, формирующих пространственную конструкцию креплений.

Обязательно потребуются резиновые демпферы или подушки для гашения вибраций двигателя. Для передачи крутящего момента на трансмиссию подбирается приводной ремень или цепь со звездочками соответствующего размера. Отдельное внимание уделяется элементам регулировки натяжения и соосности валов.

Подробный перечень материалов

• Металлопрокат:
  • Стальные пластины 4-6 мм (для монтажных площадок)
  • Уголок 40х40/50х50 мм (кронштейны)
  • Труба квадратная 30х30 мм (усиление рамы)
• Крепеж:
  • Болты М8-М12 с гайками и шайбами
  • Стяжные шпильки
  • Резиновые демпферы (подушки)
• Приводные компоненты:
  • Клиновой ремень (размер по шкивам)
  • Цепь и звездочки (для цепной передачи)
  • Натяжной ролик или планка
• Вспомогательные элементы:
  • Металлические прокладки для выравнивания
  • Смазка для подшипников
  • Герметик для соединений

Необходимые материалы для рулевого управления

Основой системы рулевого управления послужит рулевой механизм от автомобиля-донора. Наиболее часто и доступно используются агрегаты от "классики" ВАЗ (2101-2107), Москвичей (412, 2140) или заднеприводных ЗАЗ. Ключевой элемент – рулевая сошка (маятник), к которой будут крепиться тяги.

Для передачи усилия от сошки к поворотным кулакам потребуются рулевые тяги. Оптимальный вариант – готовые тяги от того же автомобиля-донора, включая рулевые наконечники. Если готовые тяги не подходят по длине, их можно изготовить самостоятельно из прочной стальной трубы (диаметром обычно 20-30 мм, с толщиной стенки не менее 3 мм), приварив к концам шаровые опоры или резьбовые наконечники.

Материалы для крепления и сборки

• Рулевая колонка: Обычно используется целиком от донора вместе с рулем или адаптируется.
• Кардан рулевого вала (при необходимости): Для соединения рулевой колонки с редуктором, если они не соосны.
• Кронштейны крепления рулевого редуктора: Мощные стальные пластины (толщиной 8-12 мм) для надежной фиксации редуктора к раме вездехода.
• Кронштейны крепления сошки (маятника): Аналогичные прочные пластины или готовый кронштейн от донора для установки рулевой сошки на раму или мост.
• Кронштейны крепления рулевых тяг: Необходимы для фиксации средней части продольной тяги (или реактивной тяги) к раме или мосту, предотвращая ее колебания.
• Шарнирные соединения (рулевые наконечники/шаровые опоры): Минимум 4 штуки (по два на каждое колесо + соединение с сошкой). Используются от донора или новые универсальные.
• Болты, гайки, шайбы, стопорные шайбы: Высокого класса прочности (не ниже 8.8, лучше 10.9 или 12.9) для сборки всех соединений.
• Профильная труба (квадрат/прямоугольник): Для изготовления кронштейнов и усиления мест крепления (сечение от 40x40 мм, толщина стенки 3-4 мм).

Инструменты и расходники для монтажа:

1. Сварочный аппарат (MMA/полуавтомат) и электроды/проволока.
2. Болгарка (УШМ) с отрезными и зачистными кругами.
3. Дрель или сверлильный станок, набор сверл по металлу.
4. Набор гаечных ключей, головок, воротки.
5. Молоток, зубило, метчики (для нарезания резьбы при необходимости).
6. Измерительный инструмент (рулетка, угольник, уровень).
7. Маркер по металлу.

Альтернативы и примечания:

Идеальный вариант	Возможная замена/самодел
Готовый рулевой механизм с сошкой от автомобиля	Редко, но возможно использование червячного редуктора другого типа при условии надежного крепления сошки
Готовые автомобильные рулевые тяги и наконечники	Самодельные тяги из трубы с приваренными шаровыми опорами или резьбовыми втулками под наконечники
Автомобильные кронштейны крепления	Кронштейны, сваренные из стального листа и профильной трубы

Материалы для сидений и кузова

Для сиденья оптимально использовать готовые автомобильные кресла от легковушек или микроавтобусов – они эргономичны, оснащены креплениями и часто имеют регулировки. При ограниченном бюджете подойдут самодельные варианты из влагостойкой фанеры (толщиной 10-12 мм), обитой поролоном (плотность 30-40 кг/м³) и кожзаменителем/брезентом. Каркас сиденья сваривают из профильной трубы 20×20 мм либо собирают на болтах из стального уголка 25×25 мм.

Кузов чаще всего изготавливают из листовой стали (толщиной 1-2 мм для бортов, 2-3 мм для днища) или алюминия для снижения веса. Для облегчённых конструкций применяют влагостойкую фанеру (ФСФ, толщиной 8-12 мм), обработанную антисептиком и окрашенную. Альтернатива – полимерные листы (полипропилен, поликарбонат) или стеклопластик, но они требуют специальных навыков монтажа.

Ключевые элементы и материалы

• Каркас кузова: профильная труба 25×25 мм / 30×30 мм (сталь) или алюминиевый профиль.
• Обшивка: сталь 1-3 мм, алюминий 2-3 мм, фанера ФСФ 8-12 мм.
• Крепёж: болты М8-М10 с гроверами, заклёпки (для алюминия/полимеров), саморезы по металлу/дереву.
• Уплотнители: резиновые профили для стыков, герметик (силиконовый или полиуретановый).
• Защита: грунтовка по металлу, антикоррозийные составы, краска для наружных работ.

Элемент	Основные материалы	Альтернативные варианты
Сиденье	Автокресло б/у, фанера + поролон + кожзам	Пластиковое кресло для катеров, деревянный щит
Кузов (борта)	Сталь 1-2 мм, алюминий 2 мм	Фанера ФСФ 10 мм, сэндвич-панели
Днище кузова	Сталь 2-3 мм с рёбрами жёсткости	Алюминий 3 мм, фанера 12 мм + оцинковка

Крепежные элементы: болты, гайки, шайбы

Надежность соединений критична для безопасности и долговечности самодельного вездехода. Неправильный подбор крепежа или его установка могут привести к разрушению конструкции при эксплуатации в тяжелых условиях бездорожья.

Для монтажа рамы, подвески, элементов трансмиссии и кузова требуется широкий ассортимент метизов разных размеров и классов прочности. Основное внимание уделяется болтам и гайкам, работающим на срез и растяжение, а также защите резьбовых соединений от самоотвинчивания.

Типы и особенности применения

Основные требования к крепежу:

• Болты класса прочности не ниже 8.8 для ответственных узлов (крепление двигателя, мостов, рулевых тяг).
• Гайки с фланцем или под шайбу, усиленные самоконтрящиеся (нейлоновые вставки, деформируемые кромки).
• Шайбы увеличенного диаметра для распределения нагрузки (пружинные стопорные, гроверные – для предотвращения откручивания).

Узел вездехода	Рекомендуемые метизы	Тип стопорения
Рама (сборка лонжеронов)	Болты М10-М12 (10.9)	Контргайки + шайбы Гровера
Крепление моста	Болты М12-М14 (8.8/10.9)	Фланцевые гайки
Двигатель/КПП	Болты М8-М10 (10.9)	Шайбы-звездочки + резьбовой фиксатор

Ключевые рекомендации:

1. Используйте динамометрический ключ для затяжки согласно спецификациям производителей компонентов.
2. Обязательно применяйте антимокреж (медную или графитовую смазку) на резьбу при сборке стальных болтов в алюминиевые детали.
3. Заменяйте все стандартные гайки мотоблока на усиленные при адаптации его узлов к вездеходу.

Инструменты для разметки и измерений

Точная разметка и контроль геометрии – обязательные этапы при переделке мотоблока в вездеход. Ошибки на этом этапе приведут к перекосу рамы, неправильной работе подвески и быстрому износу деталей.

Базовый набор включает инструменты для переноса чертежей на металл, проверки углов и расстояний. Без них невозможно обеспечить соосность валов, параллельность элементов рамы и правильное положение точек крепления навесного оборудования.

Основной комплект

• Рулетка (5-10 метров) и стальная линейка (1 метр) – замер длин и расстояний.
• Угольник (металлический, 90°) – проверка и нанесение прямых углов.
• Маркер по металлу или керн – разметочные линии и точки сверления.
• Мел или чертилка – грубая разметка на заготовках.
• Уровень (пузырьковый, 40-60 см) – контроль горизонтали/вертикали при сборке рамы.

Специализированные инструменты

Инструмент	Назначение
Штангенциркуль	Точный замер диаметров валов, толщины металла, глубины пазов.
Угломер	Замер и перенос произвольных углов (например, наклона стоек амортизаторов).
Нутромер	Измерение внутренних диаметров (втулки, подшипники).
Отвес	Точное определение вертикали при установке крупных узлов.
Лазерный уровень	Построение длинных параллельных линий, контроль плоскости (опционально для сложных проектов).

Вспомогательные приспособления

1. Струбцины – фиксация заготовок перед разметкой и сверлением.
2. Чертильная плитка (или толстое стекло) – ровная поверхность для точной разметки мелких деталей.
3. Молоток – использование с керном для нанесения меток.

Важно: Все инструменты должны быть исправны. Проверяйте точность угольника и уровня перед началом работ.

Инструменты для резки металла

При переоборудовании мотоблока в вездеход резка металла – ключевой этап создания рамы, креплений и элементов подвески. От точности и качества реза напрямую зависит прочность конструкции и безопасность эксплуатации.

Использование неподходящих инструментов приводит к неровным кромкам, деформации заготовок или повышенному износу оборудования. Правильный выбор оборудования экономит время и снижает риски брака при сборке.

Основные инструменты для работы

Минимальный набор для резки включает:

• Углошлифовальная машинка (болгарка) – базовый инструмент для прямых резов и шлифовки кромок. Требует дисков по металлу (отрезных и зачистных).
• Сварочный аппарат – используется для плазменной резки (при наличии соответствующего оборудования) или зачистки резов после других инструментов.
• Газовый резак (пропан-кислород или ацетилен-кислород) – необходим для фигурного раскроя толстых листов и профилей.

Дополнительные инструменты повышают точность и эффективность:

1. Электролобзик с пилками по металлу – для криволинейных резов тонких листов.
2. Гильотина (ручная или электрическая) – для ровного раскроя листового металла без искр.
3. Ножницы по металлу (ручные/электрические) – резка тонколистовой стали и алюминия.
4. Труборез – для точного раскроя круглых и профильных труб без деформации.

Инструмент	Применение	Толщина металла
Болгарка	Прямые резы, зачистка	До 10-12 мм
Газовый резак	Фигурный рез, толстые заготовки	5-100 мм
Электролобзик	Криволинейные резы	До 6-8 мм
Гильотина	Прямой рез листов	До 3-4 мм

Важно: При работе с болгаркой или газовым резаком обязательны средства защиты – маска сварщика, огнеупорные перчатки и спецодежда. Искры и горячая стружка представляют высокую пожарную опасность.

Для сложных деталей рамы рекомендуется предварительная разметка контура маркером или керном. Это минимизирует ошибки и снижает расход материала при вырезании элементов вездехода.

Инструменты для сварки и соединения деталей

Качественная сварка и надежное соединение металлоконструкций – критически важный этап сборки вездехода. От прочности швов и точности сопряжения деталей напрямую зависит безопасность и долговечность самодельной машины при эксплуатации в экстремальных условиях.

Для выполнения работ потребуется специализированный инструмент для резки, фиксации, сварки и обработки металла. Отсутствие даже одного ключевого элемента может существенно замедлить процесс или сделать невозможным создание герметичных и прочных соединений рамы, подвески и кузова.

• Основное сварочное оборудование:
  • Сварочный инвертор (160-200А)
  • Электроды: МР-3 (d3 мм) для черновых швов, УОНИ 13/55 (d3-4 мм) для ответственных узлов
  • Маска-хамелеон с автоматическим затемнением
  • Краги сварщика и защитная одежда
• Инструменты для резки и подготовки:
  • УШМ (болгарка) 125-230 мм
  • Отрезные и зачистные диски по металлу
  • Точильный станок для заточки электродов
  • Плазморез (опционально для сложных контуров)
• Приспособления для фиксации и измерений:
  • Магнитные угольники (90°/45°)
  • Струбцины G- и F-образные (20-50 шт)
  • Слесарные тиски с наковальней
  • Уровень строительный 600-1000 мм
  • Рулетка 5 м и штангенциркуль
• Вспомогательный инструмент:
  • Молоток сварщика (для отбивки шлака)
  • Щетка по металлу с жесткой щетиной
  • Керн и чертилка для разметки
  • Перфоратор с набором сверл по металлу (d4-12 мм)

Тип соединения	Рекомендуемые электроды	Толщина металла
Рама/лонжероны	УОНИ 13/55	3-5 мм
Кронштейны подвески	ОЗС-12	4-8 мм
Обшивка кузова	МР-3	1.5-2 мм

Инструменты для сверления отверстий

При сборке вездехода из мотоблока неизбежно потребуется создание множества отверстий под крепеж, оси, валы, кронштейны и другие элементы конструкции. Качественное и точное сверление – залог надежности соединений и правильной работы всех узлов.

Используйте только исправный и правильно заточенный инструмент. Неправильное сверление (перекосы, задиры, превышение диаметра) ослабляет металл и ухудшает прочность конструкции. Работайте в защитных очках и перчатках, надежно фиксируйте детали перед сверлением.

Основной набор инструментов

Для большинства задач понадобится следующий комплект:

• Электродрель или перфоратор (в режиме сверления): Мощность не менее 800-1000 Вт. Аккумуляторные модели подходят для мелких работ, но для толстого металла и частого использования предпочтительна сетьевая дрель.
• Сверла по металлу (HSS или кобальтовые): Набор диаметром от 3 мм до 12-14 мм. Обязательно наличие нескольких сверл популярных диаметров (6, 8, 10, 12 мм). Кобальтовые (HSS-Co) лучше сверлят закаленные детали мотоблока.
• Сверла ступенчатые (конусные): Незаменимы для быстрого получения отверстий большого диаметра (до 25-30 мм) в листовом металле (кузов, крепления).
• Кернер и молоток: Для нанесения меток в местах сверления, предотвращения "ухода" сверла.
• Тиски струбцины или мощные струбцины: Для жесткой фиксации детали на верстаке или станине.

Дополнительные и специализированные инструменты

Эти инструменты расширят возможности и повысят качество:

• Сверлильный станок: Обеспечивает идеальную перпендикулярность отверстий и стабильность при работе с крупными сверлами или твердым металлом. Крайне желателен для ответственных соединений.
• Биметаллические коронки: Для получения отверстий большого диаметра (под подшипники, втулки, проходы валов) в толстом металле (рамы, кронштейны). Требуют мощного инструмента и низких оборотов.
• Смазочно-охлаждающая жидкость (СОЖ): Машинное масло или специальная эмульсия. Продлевает жизнь сверлам, особенно при сверлении нержавейки или толстых заготовок, улучшает качество кромки отверстия.
• Центровочные сверла (центровочное сверло): Короткие жесткие сверла для создания точного начального углубления, особенно на криволинейных поверхностях или под большими сверлами.
• Регулятор оборотов (если не встроен в дрель): Большие диаметры и твердые материалы требуют низких оборотов. Маленькие диаметры и мягкий металл – высоких.
• Напильник круглый (надфиль) или шарошка: Для снятия заусенцев после сверления.

Сводная таблица выбора инструмента

Тип отверстия / Задача	Основной инструмент	Рекомендации
Мелкие отверстия (до 6 мм) под болты/саморезы	Дрель, сверла HSS	Используйте кернер, средние обороты
Отверстия 6-14 мм (оси, крепления)	Мощная дрель/станок, HSS или HSS-Co сверла	Низкие обороты, СОЖ, надежная фиксация
Отверстия в листовом металле (15-30 мм)	Дрель, ступенчатое сверло	Фиксация листа, средние обороты, без сильного нажима
Крупные отверстия в толстом металле (подшипники, валы)	Станок, биметаллическая коронка	Очень низкие обороты, обильная СОЖ, минимальный биение
Точное позиционирование (начало сверления)	Кернер, центровочное сверло	Обязательно для кривых поверхностей и больших диаметров

Инструменты для сборки и монтажа

Качественный набор инструментов определяет скорость сборки и надежность конструкции. Отсутствие ключевых приспособлений может привести к технологическим ошибкам и переделкам.

Подготовьте рабочее место с хорошим освещением и устойчивой поверхностью. Обязательно используйте средства индивидуальной защиты: очки, перчатки, маску для сварки.

Базовый комплект

• Ручной инструмент:
  • Набор гаечных ключей (рожковые, накидные, торцевые)
  • Молоток, кувалда, зубило
  • Пассатижи, кусачки, плоскогубцы
  • Набор отверток (крестовые, шлицевые)
  • Напильники по металлу
• Электроинструмент:
  • Дрель с набором сверл по металлу (Ø 4-14 мм)
  • Болгарка (УШМ) с отрезными/шлифовальными дисками
  • Шуруповерт с битами

Специальное оборудование:

1. Сварочный аппарат (инверторный) с электродами
2. Токарный станок (для обработки валов и втулок)
3. Гидравлический домкрат (2-5 тонн)

Измерительные и разметочные инструменты:

Рулетка 5м	Угольник
Штангенциркуль	Уровень строительный
Маркер по металлу	Кернер

Вспомогательные приспособления: струбцины различных размеров, тиски слесарные, удлинитель 25м, лебедка ручная, защитный экран при резке металла.

Изготовление рамы: отмер и разметка профиля

Точность измерений на этом этапе определяет геометрию всей конструкции, влияя на балансировку вездехода и распределение нагрузок. Любая погрешность в разметке приведёт к перекосу рамы, сложностям при монтаже узлов и снижению эксплуатационной прочности.

Для работы потребуется профильная труба прямоугольного или квадратного сечения (рекомендуемое сечение 40×40 мм или 50×50 мм, толщина стенки от 3 мм), рулетка с чёткой шкалой, строительный маркер по металлу, угольник 90°, реечный уровень. Обязательно наличие ровной площадки для раскладки металлопроката.

Последовательность разметки

1. Разложите профильные трубы на ровной поверхности согласно эскизу рамы, исключая перекосы по уровню
2. Перенесите ключевые точки с чертежа на металл:
   • Отмерьте рулеткой базовые длины лонжеронов и поперечин
   • Отметьте маркером места сварных соединений и технологические отверстия
3. С помощью угольника нанесите строго перпендикулярные линии реза на всех заготовках
4. Промаркируйте каждую деталь (например: "правый лонжерон", "передняя поперечина")
5. Проверьте совпадение диагоналей между противоположными углами рамы – расхождение не должно превышать 2-3 мм

Перед резкой повторно перепроверьте все размеры и углы. Нанесённые линии не стирайте до завершения сборки каркаса – они служат ориентиром при позиционировании элементов во время сварки.

Резка профильных труб по размерам

Точная резка профильных труб – критически важный этап сборки рамы вездехода. Малейшие отклонения в размерах приведут к перекосам конструкции, проблемам соосности узлов и снижению общей прочности. Каждый отрезок должен строго соответствовать чертежу, так как геометрия рамы напрямую влияет на ходовые качества и надежность машины.

Для работы потребуется углошлифовальная машинка (болгарка) с отрезными дисками по металлу диаметром 115-125 мм либо более точные инструменты – маятниковая пила или ленточнопильный станок. Обязательно используйте средства защиты: очки, перчатки, плотную одежду и наушники. Профильную трубу перед резкой надежно зафиксируйте в тисках или струбцинами на верстаке, исключая вибрацию и смещение.

Последовательность операций

1. Разметка: Нанесите линии реза маркером или кернером по всем граням трубы, используя угольник и рулетку. Для сложных косых резов сделайте картонный шаблон.
2. Фиксация: Зажмите трубу так, чтобы место реза не имело опоры снизу во избежание зажима диска. Убедитесь в свободном ходе инструмента.
3. Резка болгаркой:
   • Начинайте рез с верхней грани, ведите диск строго по линии без сильного нажима.
   • Пройдите все четыре грани на 1-2 мм глубины, создав направляющий паз.
   • Завершите рез, плавно углубляя диск на каждой грани до полного отделения отрезка.
4. Обработка кромок: Удалите заусенцы напильником или зачистным кругом. При необходимости скорректируйте угол среза шлифовальным диском.

Совет: Для массовой нарезки одинаковых деталей изготовьте кондуктор из уголка с упором, фиксирующим длину отреза. При работе с маятниковой пилой выставляйте оптимальную скорость реза и охлаждайте зону реза смазочно-охлаждающей жидкостью (СОЖ).

Инструмент	Точность	Скорость	Сложность
Болгарка (УШМ)	Средняя (требует навыка)	Высокая	Низкая
Маятниковая пила	Высокая	Очень высокая	Средняя
Ленточнопильный станок	Максимальная	Средняя	Высокая

Сварка основной конструкции рамы

Рама является несущей основой вездехода, поэтому требует тщательной подготовки и точной сборки элементов. Начинают с раскладки предварительно нарезанных профильных труб (чаще всего 40×40 мм или 50×50 мм) на ровной поверхности согласно чертежу, контролируя прямые углы между деталями. Все стыки временно фиксируют струбцинами и магнитными угольниками для исключения перекосов перед сваркой.

Основной каркас сваривают прихватками в ключевых точках соединений (по 2-3 см с шагом 15-20 см), постоянно проверяя геометрию диагональными замерами. После подтверждения точности конструкции выполняют сплошные швы, начиная с угловых соединений – каждый шов ведут непрерывно, избегая перегрева металла. Сварку ведут секциями по 10-15 см, чередуя противоположные стороны рамы для минимизации деформаций.

Ключевые этапы и требования

Технологические рекомендации:

• Используйте электроды/проволоку для низкоуглеродистых сталей (АНО-21, СВ-08Г2С)
• Обеспечивайте полный провар стыков – шов должен равномерно заполнять кромки
• Оббивайте шлак после каждого прохода при ручной дуговой сварке

Контрольные операции после сварки:

1. Визуальный осмотр швов на отсутствие трещин и непроваров
2. Проверка геометрии диагоналями (допустимое расхождение ≤ 3 мм)
3. Усиление критических узлов накладными косынками (угловые соединения, крепления двигателя)

Типовые ошибки:

Перегрев стыка	Деформация рамы, изменение структуры металла
Неполный провар	Снижение прочности соединения
Отсутствие прихваток	Смещение элементов при сварке

После завершения сварки очистите швы от шлака и окалины, затем обработайте грунтовкой для защиты от коррозии. Усильте зоны крепления подвески и двигателя дополнительными стальными пластинами толщиной 4-6 мм, приварив их внахлест к основным элементам каркаса.

Усиление рамы: установка дополнительных элементов

Стандартная рама мотоблока не рассчитана на повышенные нагрузки при эксплуатации вездехода, поэтому требует обязательного укрепления. Без дополнительных элементов конструкция деформируется при движении по бездорожью или перевозке грузов.

Основная задача усиления – предотвратить скручивание и изгиб рамы в местах крепления моста, подвески и кузова. Для этого монтируют дополнительные поперечные и диагональные профили, создавая жесткие силовые треугольники.

Ключевые этапы работ

1. Подготовка материалов:

• Стальные профили (уголок 50х50 мм, труба 40х40 мм)
• Стальные пластины толщиной 4-6 мм
• Косынки (треугольные усилители) из листового металла

2. Установка элементов:

1. Приварите поперечные перекладины между лонжеронами рамы в зоне крепления заднего моста.
2. Добавьте диагональные распорки от передней стойки к центральной части рамы.
3. Усильте места соединений стальными косынками (минимум 3 мм толщиной).
4. Смонтируйте опорные площадки для амортизаторов из пластин с ребрами жесткости.

Элемент	Назначение
Поперечины	Снижение продольного кручения
Диагональные тяги	Подавление боковых деформаций
Косынки	Распределение точечных нагрузок

Важно: Все сварные швы должны быть сплошными, без пропусков. После монтажа обработайте стыки антикоррозийным составом.

Изготовление и монтаж подвески

Подвеска вездехода проектируется с учетом планируемой грузоподъемности и условий эксплуатации. Для независимой подвески каждого колеса потребуется изготовить рычаги из профильной трубы 40×40 мм или швеллера №8, соединив их шаровыми опорами от легковых автомобилей или самодельными шарнирами на сайлент-блоках. Задняя ось обычно жестко крепится к раме через рессоры от ГАЗели или УАЗа.

Амортизаторы подбираются от мотоциклов (типа "Урал") или автомобилей (ВАЗ классика), усиливаются при необходимости пружинами. Крепление к раме выполняется сварными кронштейнами из стального листа толщиной 5-8 мм. Все соединения проверяются на отсутствие перекосов до финальной сварки.

Ключевые этапы работ

1. Раскрой и подготовка: Нарежьте трубу по чертежам, зачистите торцы от заусенцев
2. Сборка рычагов: Сварите П-образные конструкции с посадочными площадками под шарниры
3. Монтаж опор: Установите шаровые опоры/сайлентблоки, зафиксировав их болтами М12-М14
4. Разметка рамы: Нанесите точки крепления рычагов с соблюдением симметрии
5. Установка кронштейнов: Приварите крепежные пластины для амортизаторов и рычагов
6. Регулировка: Проверьте ход подвески, угол кастора (±5°), отсутствие люфтов

Элемент	Материал	Толщина/сечение
Рычаги	Сталь Ст3	Труба 40×40×3 мм
Кронштейны	Сталь 09Г2С	Лист 6-8 мм
Шарниры	Готовые (ВАЗ 2108)	М14
Амортизаторы	Мотоциклетные	Ход 180-200 мм

Обязательно проведите испытания под нагрузкой: установите раму на подпорки, имитируя массу двигателя и кузова. Проверьте плавность хода, отсутствие деформаций при раскачивании. После монтажа колес протестируйте ход подвески на неровной поверхности.

Сборка заднего моста и установка редуктора

Подготовьте все необходимые компоненты: самодельную или готовую балку заднего моста (часто из трубы квадратного сечения), редуктор (обычно от классических Жигулей или мотоцикла), ступицы колес, подшипники, полуоси (если используется дифференциал), крепежные элементы (болты, гайки, шайбы), а также проушины или кронштейны для крепления моста к раме вездехода.

Тщательно очистите посадочные места под подшипники на концах балки моста и в редукторе. Проверьте состояние всех подшипников – они должны вращаться плавно, без заеданий и люфта. Подготовьте сварочный аппарат и средства измерения (рулетка, уровень).

Сборка моста и монтаж редуктора

Основные этапы работ:

1. Установка ступиц и подшипников: Напрессуйте или аккуратно запрессуйте подшипники в посадочные места на концах балки моста. Установите ступицы колес на подшипники, зафиксировав их стопорными кольцами или гайками (в зависимости от конструкции). Проверьте легкость вращения ступиц.
2. Крепление редуктора к балке: Это критически важный этап.
   • Надежно зафиксируйте редуктор (его картер) строго по центру балки моста.
   • Обеспечьте идеальную соосность валов редуктора и посадочных мест под полуоси на ступицах. Используйте лазерный уровень или туго натянутый шнур для проверки.
   • Прихватите крепежные кронштейны редуктора к балке моста сваркой в нескольких точках.
   • Еще раз тщательно проверьте соосность и отсутствие перекосов во всех плоскостях.
   • Только после подтверждения точности положения выполните окончательный, качественный провар всех крепежных элементов редуктора к балке моста.
3. Монтаж полуосей (если применимо): Если редуктор оснащен дифференциалом, вставьте полуоси с внутренней стороны ступиц и соедините их шлицевой частью с дифференциалом редуктора. Закрепите полуоси в ступицах.
4. Крепление моста к раме: Приварите проушины или кронштейны к балке моста в местах, где он будет крепиться к подвеске рамы вездехода (обычно через сайлентблоки или шарниры).
5. Предварительная проверка: Перед окончательной установкой на вездеход, проверьте собранный узел: вращайте ступицу – вращение должно плавно передаваться через полуоси (или напрямую, если мост без дифференциала) на выходной вал редуктора. Люфты и заедания недопустимы.

Параметр	Требование	Инструмент проверки
Соосность валов	Строгая параллельность, отсутствие смещения	Лазерный уровень, измерительная струна
Положение редуктора	Строго по центру балки моста	Рулетка
Легкость вращения	Плавный ход без заеданий	Ручная прокрутка
Качество сварки	Полный провар, надежность	Визуальный осмотр

Важно: Надежность и точность сборки заднего моста напрямую влияют на безопасность и долговечность вездехода. Не экономьте время на проверках и обеспечении правильной геометрии узла.

Крепление колесных осей и ступиц

Основой служит стальная ось диаметром 30-40 мм, выбранная с учетом планируемой нагрузки. Ее пропускают через подготовленные посадочные места в лонжеронах рамы, предварительно выровняв конструкцию по уровню. Фиксация осуществляется через сквозные отверстия в раме и оси при помощи штифтов или мощных стопорных болтов, предотвращающих проворачивание.

Ступицы берутся от автомобилей-доноров (например, ВАЗ или УАЗ) либо вытачиваются индивидуально. Крепление к оси выполняется через шпоночное соединение с обязательной установкой подшипников закрытого типа (№ 180308 или аналоги). Снаружи ступицы защищаются самодельными пыльниками из резины, а подшипники фиксируются стопорными кольцами и гайками с контргайками.

Ключевые этапы монтажа

1. Запрессовка подшипников в ступицы с помощью оправки
2. Установка шпонки в паз на оси
3. Насадка ступиц на ось с совмещением шпоночных пазов
4. Фиксация ступичных узлов:
   • Затяжка внутренних регулировочных гаек с моментом 15-20 Н·м
   • Контроль люфта (допуск до 0.5 мм)
   • Фиксация контргайками с шайбами Гровера
5. Монтаж защитных крышек и пыльников

Важно: Обязательна обкатка узла без нагрузки – 30 минут вращения с постепенным повышением оборотов для притирки поверхностей. После остывания подшипников регулировку гайками повторяют для устранения возникшего люфта.

Монтаж колес или гусениц

Крепление начинается с подготовки осей: на валы редуктора мотоблока устанавливаются самодельные или готовые ступицы, фиксируемые шпонками и контргайками. Для гусениц монтируют дополнительные опорные катки и ведущие звёздочки на раме, строго выдерживая соосность. При использовании колес низкого давления проверяют совместимость посадочных диаметров со ступицами.

Натяжение регулируется после предварительной сборки: для гусеничных лент оптимальный прогиб составляет 10-15 мм под весом конструкции, колеса фиксируются конусными гайками с последующей проверкой люфта. Обязательна установка защитных кожухов на цепи/ременные передачи.

Инструменты и материалы:

• Сварочный аппарат и УШМ
• Набор гаечных ключей, струбцины
• Ступицы, подшипники, шпильки М12-М14
• Профильные трубы для кронштейнов
• Динамический ключ с динамометром

Последовательность работ для гусениц:

1. Сварка рамы подвески с креплениями для катков
2. Установка ведущих звёздочек на выходные валы
3. Монтаж опорных катков с регулировкой параллельности
4. Надевание гусеничной ленты, фиксация траков болтами
5. Регулировка натяжения эксцентриковыми натяжителями

Особенности для колес:

Элемент	Требования
Диски	Диаметр от 600 мм, ширина обода 150+ мм
Крепёж	Конусные гайки со шплинтами
Давление	0.3-0.7 атм в зависимости от грунта

Установка двигателя мотоблока на раму

Надежная фиксация силового агрегата – критически важный этап сборки вездехода. Двигатель мотоблока крепится к заранее подготовленной раме через переходную плиту или систему кронштейнов, обеспечивающих жесткое сцепление и правильное позиционирование.

Предварительно проверьте совместимость посадочных отверстий на двигателе и раме. При несовпадении потребуется изготовить переходную пластину из стального листа толщиной 8-10 мм, повторяющую конфигурацию крепежных точек двигателя с одной стороны и рамы – с другой.

Порядок монтажа

1. Установите демпфирующие прокладки – резиновые подушки или полиуретановые вставки между двигателем и рамой для гашения вибраций.
2. Совместите крепежные элементы – проденьте болты М10-М12 через отверстия в раме, демпферах и двигателе.
3. Равномерно затяните гайки крестообразной схемой с усилием 50-70 Н∙м, используя контргайки или стопорные шайбы.

Параметр	Требование
Зазор до рамы	≥ 25 мм для вентиляции
Угол наклона	0±2° (картер параллелен осям)
Допустимое смещение	≤ 1.5 мм относительно вала трансмиссии

Обязательно проверьте соосность вала двигателя и входного вала редуктора/КПП. Перекос более 1° вызовет ускоренный износ подшипников и вибрации. После фиксации подключите стартерную цепь и тестово запустите двигатель на холостом ходу для оценки стабильности крепления.

Соединение двигателя с трансмиссией

Надежная передача крутящего момента от силового агрегата к колесной или гусеничной базе – критически важный этап сборки. Неправильная стыковка ведет к проскальзыванию, вибрациям, поломке узлов и потере управляемости. Требуется обеспечить соосность валов, точную центровку и защиту от перекосов при работе под нагрузкой.

Основные варианты реализации включают ременную, цепную или жесткую муфтовую передачу. Выбор зависит от мощности двигателя мотоблока, конструкции рамы вездехода и доступных компонентов. Обязательно предусматривается механизм сцепления для разъединения потока мощности при переключении передач или торможении.

Ключевые методы и компоненты

• Ременная передача: Шкивы на валах двигателя и КПП, клиновые/поликлиновые ремни. Требует регулировки натяжения, гасит вибрации, но склонна к проскальзыванию в грязи.
• Цепная передача: Звездочки и роликовая цепь (например, от мотоцикла). Выдерживает высокие нагрузки, компактна, но нуждается в защите от грязи и смазке.
• Жесткая муфта: Стальной фланец или переходник с резиновыми вставками. Гарантирует минимальные потери мощности, но требует идеальной соосности валов.
• Сцепление: Штатный узел мотоблока (центробежное/дисковое) или автомобильный выжимной подшипник с педалью/рычагом управления.

Обязательные этапы монтажа:

1. Фиксация двигателя и коробки передач на раме с выравниванием валов по уровню.
2. Установка ведущего/ведомого шкивов или звездочек (ключ + стопорные кольца).
3. Расчет и натяжение ремня/цепи (допуск провисания 10-15 мм для цепи, 5-8 мм для ремня).
4. Монтаж защитного кожуха из металла для предотвращения попадания грязи.
5. Тестовый запуск с проверкой нагревов, вибраций и отсутствия биений.

Метод	Плюсы	Минусы	Применимость
Ремень	Простота, демпфирование ударов	Износ, проскальзывание	Маломощные двигатели (до 10 л.с.)
Цепь	Надежность, КПД	Шум, обслуживание	Мощные установки (12+ л.с.)
Муфта	Максимальный КПД	Требует прецизионного монтажа	Соосные валы без смещения

Монтаж коробки передач и сцепления

Ключевым этапом является надежная фиксация корпуса коробки передач на подготовленной раме вездехода. Точное позиционирование критически важно для обеспечения соосности входного вала КПП с валом двигателя и выходного вала КПП с элементами трансмиссии, идущими к мостам или цепной/ременной передаче.

Используйте прочные кронштейны или стальные пластины, приваренные к раме. Крепление должно быть максимально жестким, исключающим люфты и вибрации. Применяйте болты повышенного класса прочности (не ниже 8.8) с контргайками или стопорными шайбами.

Сборка узла сцепления и соединение с двигателем

Следующим шагом монтируется узел сцепления:

• Установка маховика: Маховик двигателя крепится на коленчатый вал согласно инструкции производителя двигателя, с соблюдением момента затяжки и использованием фиксатора резьбы (обычно анаэробный герметик).
• Монтаж корзины сцепления: Корзина сцепления (нажимной диск) устанавливается на маховик. Крайне важно обеспечить идеальную центровку корзины относительно оси коленвала. Для этого используются центрирующие оправки или тщательный визуальный контроль по технологическим меткам.
• Установка ведомого диска: Ведомый диск сцепления с фрикционными накладками надевается на шлицы первичного (входного) вала коробки передач. Диск должен свободно перемещаться по шлицам.
• Соединение КПП с двигателем: Корпус коробки передач аккуратно подводится к двигателю, при этом первичный вал КПП должен точно войти в ступицу ведомого диска сцепления. Болты крепления КПП к картеру двигателя затягиваются крест-накрест с рекомендованным моментом. Необходимо убедиться, что ведомый диск не зажат между маховиком и корзиной на этом этапе (сцепление должно быть "выключено").
• Подключение выжимного подшипника и вилки: Смонтируйте выжимной подшипник на муфту выключения сцепления. Установите вилку выключения сцепления и соедините ее тросовым или гидравлическим приводом с педалью или рычагом управления в кабине.

Крепежные элементы узла сцепления и коробки передач:

Элемент	Тип крепежа	Примечание
Маховик на коленвал	Болты с внутренним шестигранником	Обязательное использование фиксатора резьбы, затяжка динамометрическим ключом
Корзина сцепления на маховик	Болты (обычно под торкс или шестигранник)	Затяжка крест-накрест, центровка обязательна
КПП к картеру двигателя	Болты с шестигранной головкой	Длина болтов должна быть строго по спецификации, затяжка крест-накрест
Кронштейны КПП к раме	Болты + гайки (мин. кл. 8.8)	Использование стопорных шайб (гровер) или контргаек

Монтаж вала отбора мощности (ВОМ): Если конструкцией мотоблока и вездехода предусмотрено использование ВОМ (например, для привода лебедки или навесного оборудования), подключите его выходной фланец или шлицевой конец к соответствующему приводу на коробке передач мотоблока через карданный вал или прямую муфту. Обеспечьте надежное крепление опор карданного вала.

Проверка и регулировка: После монтажа всего узла вручную проверните выходной вал КПП (или кардан) – вращение должно быть плавным, без заеданий и посторонних звуков. Отрегулируйте привод выключения сцепления: при полностью выжатой педали/рычаге выжимной подшипник должен иметь небольшой свободный ход (1-3 мм) до контакта с лепестками диафрагменной пружины корзины, а при отпущенной педали сцепление должно быть полностью включено (диск плотно зажат).

Обязательно установите защитные кожухи на вращающиеся части сцепления (если они предусмотрены) и ВОМ перед запуском двигателя. Первый запуск выполните кратковременно, контролируя работу узла на слух и визуально, проверьте легкость включения передач и полное выключение сцепления.

Изготовление и установка карданного вала

Карданный вал передает крутящий момент от мотоблока к ведущим мостам, компенсируя перекосы при движении по бездорожью. Для самодельного вездехода оптимально использовать готовые автомобильные карданы от моделей УАЗ, ГАЗ или ВАЗ, требующие минимальной доработки.

Ключевые требования: соосность узлов, запас хода при сжатии подвески, защита шарниров от грязи. Длина вала рассчитывается с учетом расстояния между редуктором мотоблока и мостом, плюс 50-100 мм резерва для подвижки.

Материалы и инструменты

• Труба стальная Ø30-40 мм (основа вала)
• Карданные шарниры (2 шт. б/у от авто)
• Фланцы крепления (от редуктора и моста)
• Прижимные хомуты, пыльники
• Сварочный аппарат, болгарка
• Токарный станок, тиски, уровень

Порядок работ

1. Обрезка и центровка: Отпилите трубу по расчетной длине. Заточите концы на токарном станке для точной посадки шарниров.
2. Приварка крестовин: Зажмите трубу в тисках строго горизонтально. Приварите карданные шарниры к обоим концам, контролируя соосность уровнем.
3. Монтаж фланцев: Наденьте фланцы на шлицы шарниров, зафиксируйте стопорными кольцами. Смажьте шарниры Литолом.
4. Установка защиты: Наденьте резиновые пыльники, закрепите стальными хомутами.
5. Крепление к технике: Соедините фланцы вала с ответными частями на редукторе и мосту через прокладки. Зазор между трубами рамы и валом – минимум 30 мм.

Параметр	Значение
Допустимый угол перекоса	≤15°
Толщина стенки трубы	≥3 мм
Зазор на сжатие подвески	10% длины вала

После установки запустите двигатель на нейтрали для проверки биения. Допустимое отклонение – не более 1 мм на концах вала. При вибрациях проведите балансировку приваркой грузиков.

Сборка рулевого управления: колонка и тяги

Монтаж рулевой колонки начинается с жесткой фиксации штатной трубы от мотоблока или автомобильного рулевого вала на раме вездехода. Используйте усиленные кронштейны с подшипниками для исключения люфта. Угол наклона колонки подбирается под удобство водителя, обычно в пределах 30-45° к горизонтали.

Рулевой вал соединяется с редуктором червячного или реечного типа через карданный шарнир. Редуктор крепится к передней оси строго параллельно продольной оси машины. Проверьте соосность валов и отсутствие перекосов – это критично для плавности хода и отсутствия вибраций.

Соединение тяг и регулировки

1. Присоедините рулевые тяги к редуктору через резьбовые наконечники. Для передней оси используйте цельносварную поперечную тягу из трубы Ø20-25 мм.
2. Соедините поворотные кулаки и редуктор продольными тягами. При независимой подвеске потребуются две раздельные тяги с шарнирами на концах.
3. Отрегулируйте длину тяг так, чтобы колеса стояли строго прямо при центральном положении руля. Контролируйте симметричность углов поворота влево/вправо.

Компонент	Материал	Тип соединения
Поперечная тяга	Толстостенная труба	Резьбовые муфты + контргайки
Продольные тяги	Стальной прут Ø14-16 мм	Шаровые опоры/сферические подшипники
Наконечники	Готовые автомобильные	Резьбовое регулировочное

После сборки проверьте: отсутствие мертвого хода руля, плавность вращения при вывешенных колесах и полный контакт шин с поверхностью в любом положении. Люфты более 5° требуют повторной регулировки тяг или замены шарниров.

Установка рулевых наконечников и сошки

Сошка крепится к выходному валу рулевого редуктора через шлицевое соединение. Наденьте ее на вал, совместив шлицы, и зафиксируйте штатной гайкой с шайбой. Используйте динамометрический ключ для достижения момента затяжки, указанного в документации к редуктору. Обязательно застопорите гайку контргайкой или шплинтом.

Подготовьте рулевые тяги, накрутив на их резьбовые концы регулировочные муфты. Нанесите на резьбу небольшое количество графитовой смазки. Присоедините рулевые наконечники к муфтам, оставив их пока не затянутыми до конца. Убедитесь, что левый и правый наконечники соответствуют сторонам установки.

Соединение компонентов выполняется в следующей последовательности:

1. Присоедините внутренний шарнир сошки к центральной тяге рулевой трапеции с помощью пальца и фиксирующей шайбы (сухарика).
2. Соедините наружные рулевые наконечники с поворотными кулаками колес через шаровые опоры. Используйте штатные крепления (пальцы, гайки, шплинты).
3. Соедините центральную тягу с боковыми рулевыми тягами через регулировочные муфты. Предварительно выставьте примерную длину тяг по образцу или чертежу.

После сборки выполните регулировки:

• Проверьте отсутствие люфта во всех шарнирных соединениях (сошка, наконечники).
• Отрегулируйте схождение колес вращением муфт на рулевых тягах. Для вездехода обычно устанавливают схождение 1-3 мм.
• Проконтролируйте углы поворота колес влево и вправо. Они должны быть равными и обеспечивать максимальный выворот без задевания элементов рамы или подвески.

Окончательно затяните все контргайки на регулировочных муфтах, фиксируя установленную длину тяг. Проверьте плавность хода руля на стоящем вездеходе. Полный поворот руля от упора до упора должен осуществляться без заеданий и чрезмерных усилий. При необходимости добавьте смазку в пресс-масленки наконечников.

Изготовление платформы для сиденья водителя

Платформа для сиденья является ключевым элементом конструкции, обеспечивающим комфорт и безопасность управления вездеходом. Её основная задача – надёжно зафиксировать кресло водителя и выдерживать его вес в условиях вибрации и тряски при движении по бездорожью. Конструкция должна быть достаточно прочной, но при этом не перегружать общую массу самоделки.

Каркас платформы обычно сваривается из стального профиля (уголок 40х40 мм или профильная труба 30х30 мм), обеспечивающего необходимую жёсткость. Высота и расположение платформы подбираются индивидуально под рост оператора, обеспечивая удобный доступ к рулевому управлению и органам контроля мотоблока. Обязательно предусматривается пространство для ног.

Этапы сборки платформы

1. Разработка чертежа: Определите габариты платформы, исходя из размеров выбранного сиденья и требуемой позы водителя. Учтите место для крепления к раме вездехода.
2. Подготовка материалов: Нарежьте профиль согласно чертежу. Потребуется:
   • Стальной уголок или профильная труба (основной каркас)
   • Стальной лист толщиной 2-3 мм (основание под сиденье)
   • Болты М8-М10 с гайками и шайбами (крепление сиденья)
   • Кронштейны (для фиксации платформы к раме)
3. Сборка каркаса: Сварите прямоугольную раму из профиля по заданным размерам. Усильте углы косынками или диагональными распорками для увеличения жёсткости.
4. Монтаж основания: Приварите лист металла к верхней части каркаса. В листе предварительно просверлите отверстия под крепёж сиденья.
5. Установка крепёжных элементов: Приварите к нижней части каркаса кронштейны (проушины, пластины с отверстиями) для соединения платформы с основной рамой вездехода.
6. Крепление сиденья: Установите сиденье на платформу через резиновые демпферы (для снижения вибрации) и зафиксируйте болтами.
7. Монтаж на вездеход: Присоедините готовую платформу с сиденьем к раме через кронштейны, используя болтовые соединения. Проверьте надёжность фиксации и отсутствие люфтов.

Важные нюансы:

• Центр тяжести: Располагайте платформу так, чтобы вес водителя не нарушал устойчивости вездехода.
• Доступ: Обеспечьте свободный доступ к рычагам управления мотоблоком, рулю и ножным педалям (если есть).
• Защита: Подумайте о возможности установки подлокотников или простейшей спинки для комфорта при длительной езде.

Параметр	Рекомендация	Материал
Высота платформы	~40-60 см от рамы	-
Сечение профиля	40х40 мм (уголок), 30х30 мм (труба)	Сталь 3 мм
Толщина основания	2-3 мм	Стальной лист
Крепёж сиденья	Болты М8-М10	Сталь

Установка водительского сиденья

Крепление сиденья осуществляется после монтажа рамы и установки рулевого управления. Выбор места определяется балансировкой вездехода и удобством доступа к органам управления. Основание сиденья должно жестко фиксироваться к раме через демпфирующие прокладки для гашения вибраций от двигателя.

Тип сиденья подбирается исходя из условий эксплуатации: предпочтительны влагостойкие материалы с усиленным каркасом. Обязательно предусматривается регулировка положения по горизонтали для адаптации под рост водителя. Угол наклона спинки корректируется для снижения утомляемости при длительных поездках.

Порядок монтажа

1. Разметка точек крепежа на раме согласно чертежу с контролем параллельности осям
2. Установка резиновых демпферов толщиной 15-20 мм между кронштейнами сиденья и рамой
3. Фиксация сквозными болтами М10 с применением стопорных гаек и контргаек
4. Проверка отсутствия люфтов при приложении переменной нагрузки
5. Тестирование обзора приборов и доступа к рычагам управления в рабочем положении

Элемент	Рекомендации
Крепежные болты	Класс прочности 8.8 с антикоррозийным покрытием
Демпферы	Морозостойкая резина толщиной ≥15 мм
Усиление рамы	Стальные пластины 4-5 мм в зоне крепления

Важно: расстояние от рулевой колонки до сиденья выдерживается в диапазоне 40-50 см при полностью выжатых педалях. Для защиты от грязи монтируется подкрылок из листовой стали под сиденьем. Запрещается использовать сварку для крепления без демпферов – вибрации приведут к усталостным трещинам металла.

Сборка и монтаж кузовных элементов

Основу кузова формирует рама из профильной трубы 25×25 мм или 30×30 мм, сваренная в соответствии с чертежом. Конструкция усиливается поперечными перемычками с шагом 30-40 см для жесткости. Нижнюю часть платформы обшивают стальным листом толщиной 1,5-2 мм, приваривая его сплошным швом по периметру. Для защиты от коррозии все металлические поверхности обрабатывают преобразователем ржавчины и грунтуют.

Борта высотой 30-50 см изготавливают из листовой стали 1-1,5 мм либо влагостойкой фанеры 10-12 мм. Передний борт делают глухим, задний – откидным на петлях для погрузки. Углы укрепляют стальными косынками. В боковинах предусматривают технологические вырезы под колесные арки с запасом 5 см для хода подвески.

Ключевые этапы монтажа

1. Сборка каркаса: последовательная сварка продольных лонжеронов, поперечин и стоек с контролем геометрии угольником
2. Крепление днища: точечная прихватка листа с последующей проваркой швов с внутренней стороны
3. Установка бортов: фиксация на саморезы по металлу (для фанеры) или сварка (для стали) с усилением уголком
4. Монтаж сиденья: крепление кронштейнов через демпфирующие прокладки в зоне центра тяжести
5. Защита колесных ниш: установка крыльев из гнутых стальных листов или резиновых брызговиков

Элемент	Материал	Способ крепления
Рама платформы	Профильная труба 30×30 мм	Сварка
Обшивка бортов	Оцинкованная сталь 1 мм	Заподлицо на саморезы
Лобовое стекло	Поликарбонат 4-5 мм	Через резиновый уплотнитель

Важно: Зазор между кузовом и мотоблоком оставляют не менее 15 см для вентиляции двигателя. Все острые кромки обрабатывают шлифмашинкой. Для антикоррозийной защиты применяют двухкомпонентные эпоксидные грунты с последующей покраской молотковой эмалью.

Установка педалей газа, тормоза и сцепления

Монтаж педального управления начинается с проектировки точек крепления на раме. Определите эргономичное расположение блоков педалей относительно водительского сиденья, обеспечив свободный ход и отсутствие помех при одновременном нажатии. Для основы используйте стальные пластины толщиной 4-5 мм, которые станут монтажной платформой.

Изготовьте рычаги педалей из профильной трубы 20×20 мм или готовых автомобильных запчастей. Газ и сцепление требуют плавного хода – предусмотрите возвратные пружины. Для тормоза обязательна фиксация в выжатом положении – добавьте храповой механизм или стопор.

Пошаговая сборка системы

1. Крепление кронштейнов: Приварите опорные пластины к раме в зоне размещения ног водителя, выдерживая расстояния:
   • Между осями педалей – 12-15 см
   • Вылет рычагов – 18-22 см от упорной площадки
2. Тяги управления:

   Педаль	Тип привода	Регулировка
   Газ	Тросиковый (от мотоцикла)	Резьбовая муфта у карбюратора
   Сцепление	Жесткая тяга (пруток Ø8 мм)	Эксцентрик на коробке передач
   Тормоз	Гидроцилиндр (от скутера)	Прокачка контура

3. Фиксация тросов/тяг: Проденьте приводы через петли на раме, исключая перегибы. На тормозных магистралях используйте хомуты через каждые 25 см.
4. Тестирование:
   • Плавность хода педали газа без заеданий
   • Полное выключение сцепления при 70% нажатия
   • Срабатывание тормоза после 30% хода педали

Важно: Усилие на педаль тормоза не должно превышать 15 кг. Для снижения нагрузки установите вакуумный усилитель от автомобиля ВАЗ. Все сварные швы зачистите, подвижные узлы смажьте Литолом-24.

Подключение органов управления к двигателю и трансмиссии

Подключение органов управления начинается с фиксации рулевой колонки или рычагов поворота (в зависимости от выбранной схемы) к передней подвеске или раме. Для реечного рулевого механизма от автомобиля жестко крепят рейку к раме, соединяя ее тягами с поворотными кулаками через рулевые наконечники. При использовании раздельных тормозов для поворота устанавливают два рычага по бокам сиденья, связывая их тросами или тягами с тормозными механизмами ведущих колес через регулируемые серьги.

Органы управления двигателем монтируют на рулевой штанге или рядом с сиденьем. Ручку газа соединяют тросом с карбюратором или дроссельной заслонкой двигателя, обеспечивая свободный ход и плавное открытие. Рычаг сцепления (если используется штатный механизм мотоблока) выводят через систему тяг или тросов к месту водителя, синхронизируя его ход с выжимом диска. Для электрического запуска устанавливают кнопку стартера с проводкой к реле и аккумулятору.

Управление трансмиссией и дополнительные системы

Штатные рычаги переключения передач и блокировки дифференциала мотоблока обычно переносят ближе к водителю, наращивая их профильными трубами или связывая с новыми рычагами через шарниры. Для этого:

1. Разбирают защитный кожух редуктора мотоблока
2. Приваривают удлинители к заводским рычагам
3. Обеспечивают фиксацию нейтрального положения пружинами
4. Изолируют подвижные части от гряси

Критические моменты регулировки:

• Тросы газа/сцепления настраивают так, чтобы оставался свободный ход 3-5 мм перед началом срабатывания
• Ход руля ограничивают упорами, предотвращая переворот шаровых опор
• Тормозные рычаги синхронизируют для одновременного начала блокировки колес

Элемент	Материал	Тип соединения
Тяги рулевые	Стальная труба Ø20мм	Шарнирные наконечники
Тросы управления	Мотоциклетные тросы	Винтовые регулировочные муфты
Рычаги	Стальной прут Ø12мм	Сварка + усиление косынками

Монтаж электрической системы: фары и сигналы

Основу системы освещения и сигнализации вездехода составляют фары, задние габаритные огни, стоп-сигнал и звуковой сигнал (клаксон). Для управления ими необходимы соответствующие выключатели и кнопки, установленные в удобном для водителя месте на рулевой колонке или приборной панели. Источником питания может служить либо отдельная аккумуляторная батарея (например, мотоциклетная 12В 7А·ч), установленная на раме, либо генератор мотоблока, если он вырабатывает достаточное напряжение (часто 12В переменного, требующее выпрямителя).

Прокладка проводки требует тщательного подхода. Используйте многожильные медные провода в двойной изоляции с сечением жилы не менее 1.5 мм² для фар и 0.75-1.0 мм² для габаритов, сигналов и клаксона. Обязательно применяйте термоусадочные трубки с клеевым слоем или качественную изоленту для гидроизоляции всех соединений. Провода фиксируйте к раме и элементам кузова пластиковыми хомутами через каждые 20-30 см, избегая мест с высокой температурой или острыми кромками, используя защитные гофры или кабель-каналы в зонах риска.

Ключевые компоненты и этапы подключения

Обязательные элементы:

• Источник питания: АКБ или генератор мотоблока (с выпрямителем при необходимости).
• Проводка: Многожильный медный провод в изоляции, разного цвета для "+" (например, красный) и "-" (черный).
• Коммутация: Выключатель фар (часто двухпозиционный: габариты/ближний свет), кнопка клаксона, выключатель стоп-сигнала (устанавливается на педаль тормоза).
• Потребители: Фары (лучше герметичные, LED или галоген), задний фонарь (комбинированный: габарит+стоп-сигнал), звуковой сигнал (клаксон).
• Защита: Предохранители (общий на цепь освещения и отдельный на клаксон, номинал по току потребителей).
• Реле: Для фар (особенно галогенных) и мощного клаксона – обязательно, чтобы разгрузить контакты выключателей.

Последовательность монтажа и подключения:

1. Установите потребители: Надежно закрепите фары спереди (надежно, с регулировкой угла наклона), комбинированный задний фонарь сзади, клаксон в защищенном месте (под капотом, на раме).
2. Закрепите элементы управления: Смонтируйте выключатель фар и кнопку клаксона в зоне доступа водителя. Установите концевой выключатель стоп-сигнала на педаль тормоза или его тягу.
3. Проложите магистральные провода: От "+" АКБ/генератора (через главный предохранитель) и "-" (масса) к месту установки реле и выключателей. От "-" АКБ сделайте надежное подключение к раме (масса).
4. Подключите через реле (рекомендуется):
   • Подайте "+" от АКБ (через предохранитель) на контакт 30 реле фар и реле клаксона.
   • Соедините контакт 85 реле с "+" через соответствующий выключатель (фар или клаксона).
   • Соедините контакт 86 реле с "-" (массой).
   • Подключите контакт 87 реле фар к "+" фар (проводом 1.5 мм²).
   • Подключите контакт 87 реле клаксона к "+" клаксона.
5. Подключите потребители напрямую (если реле нет, только для маломощных LED): Подайте "+" от выключателя фар непосредственно на "+" фар. Подайте "+" от кнопки клаксона на "+" клаксона.
6. Подключите стоп-сигнал: Подайте "+" от АКБ (через отдельный небольшой предохранитель) на один контакт концевика на тормозе. Со второго контакта концевика провод ведите на контакт стоп-сигнала в заднем фонаре.
7. Подключите габаритные огни: Подайте "+" от выключателя фар (положение "габариты") на контакт габаритного света в заднем фонаре и, при наличии, в передних фарах.
8. Общая масса: Все "-" (минусовые) выводы фар, заднего фонаря и клаксона соедините надежным проводом (можно общим) с массой вездехода (рамой) или непосредственно с "-" АКБ.
9. Проверка и изоляция: Тщательно проверьте все соединения на правильность и надежность контакта. Обожмите все клеммы. Изолируйте ВСЕ соединения термоусадкой или качественной изолентой. Закрепите провода хомутами.

Варианты питания и их особенности:

Источник питания	Преимущества	Недостатки	Важные нюансы
Отдельный АКБ (12В)	Стабильное напряжение, независимость от работы двигателя, возможность питания других приборов (дворники, прикуриватель).	Требует периодической подзарядки, добавляет вес, занимает место.	Обязательно установите предохранитель на "+" провод от АКБ. Используйте зарядное устройство.
Генератор мотоблока (12В ~)	Автономность (не требует зарядки), не добавляет лишнего веса (кроме выпрямителя).	Напряжение зависит от оборотов, может быть нестабильным; обычно переменный ток (требует выпрямителя).	Обязательна установка диодного моста (выпрямителя) для получения постоянного тока 12В. Проверьте мощность генератора (хватит ли на фары?).
Комбинированная система (АКБ + Генератор)	Наиболее надежный вариант: АКБ питает при малых оборотах, генератор заряжает АКБ и питает при работе.	Наиболее сложная схема подключения, требует реле-регулятора для зарядки АКБ.	Требуется реле-регулятор, совместимый с генератором мотоблока, для контроля зарядки АКБ.

Завершающие действия: После монтажа включите зажигание (если АКБ) или запустите мотоблок (если от генератора) и проверьте работу ВСЕХ элементов: ближний свет фар, габаритные огни (передние, если есть, и задние), стоп-сигнал (нажимайте на тормоз), звуковой сигнал. Убедитесь, что фары светят адекватно и не слепят встречных. Проверьте надежность работы после небольшой поездки по неровностям.

Проверка всех соединений и креплений

После сборки вездехода на базе мотоблока критически важно провести тщательный осмотр всех соединений перед эксплуатацией. Пренебрежение этим этапом может привести к поломке конструкции или созданию аварийной ситуации на бездорожье.

Начните с визуального контроля сварных швов на раме и элементах подвески – ищите трещины, непровары или признаки коррозии. Проверьте соответствие геометрии чертежам, используя рулетку и уровень. Все резьбовые соединения требуют повторной протяжки ключами после обкатки.

Ключевые узлы для диагностики

• Рама и кронштейны: люфты в местах крепления двигателя, редуктора и подвески
• Трансмиссия: натяжение цепи/ремня, фиксация валов, уровень масла в редукторе
• Рулевое управление: затяжка шаровых опор, шарниров тяг и маятникового механизма
• Ходовая часть: крепление колесных ступиц, целостность подшипников, давление в шинах

Инструмент	Цель применения
Динамометрический ключ	Контроль момента затяжки ответственных болтов (ступицы, шаровые)
Монтировка	Выявление люфтов в подвеске и рулевом трапе
Смазка WD-40	Обработка закисших резьбовых соединений перед проверкой

Обязательно проведите тестовый заезд без нагрузки: 10-15 минут движения на малой скорости по пересеченной местности с последующим повторным контролем узлов. Особое внимание уделите точкам, подверженным вибрации – соединениям выхлопной системы и крыльев. Все обнаруженные дефекты устраняйте немедленно.

Первое испытание вездехода: что проверить

Перед запуском двигателя убедитесь в отсутствии утечек топлива и масла, проверьте крепление всех узлов (двигателя, коробки передач, элементов рамы), целостность тросов управления и электрических соединений. Поднимите ведущие колеса на домкратах для безопасного тестирования работы трансмиссии на нейтральной и рабочих передачах.

После запуска прогрейте двигатель, прислушайтесь к посторонним шумам (стукам, скрипам), проверьте реакцию на руль и педали газа/тормоза. Убедитесь в корректной работе сцепления – плавном трогании без рывков и пробуксовки.

Ключевые этапы ходового теста:

1. Малые нагрузки:
   • Движение по ровному грунту на минимальной скорости
   • Плавные повороты с контролем усилия на руле
   • Пробные торможения на разных скоростях
2. Имитация эксплуатации:
   • Преодоление мелких препятствий (кочки, ветки)
   • Движение под уклон с нагрузкой на прицеп
   • Проверка отзывчивости при резком нажатии газа

Контролируемый параметр	Норма	Метод проверки
Температура двигателя	Не выше 90°C	Термодатчик/визуально
Нагрев редукторов	Рука терпит (до 60°C)	Тактильно после остановки
Отсутствие вибраций	Только на высоких оборотах	Наблюдение в движении

Важно: После 15-20 минут работы остановитесь для осмотра – проверьте крепеж на горячую, состояние ШРУСов, отсутствие подтеков технических жидкостей. Особое внимание уделите точкам сварки рамы и креплениям подвески.

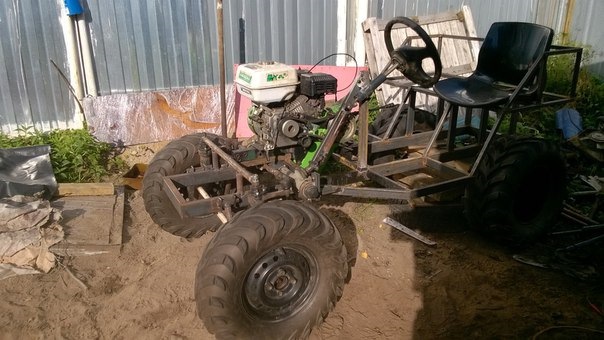

Фотографии этапов сборки: рама и подвеска

Снимки должны детально фиксировать ключевые узлы и последовательность монтажа. Убедитесь, что фотографии чётко отображают геометрию конструкции, места креплений и применяемые материалы. Важно снимать каждый шаг до установки следующих компонентов.

Особое внимание уделите критическим соединениям: сварным швам рамы, точкам крепления мостов, элементам амортизации. Используйте масштабные предметы (рулетка, спичечный коробок) для понимания реальных размеров. Сопровождайте фото краткими пояснениями о специфике работ.

Обязательные кадры:

• Подготовка элементов: профильные трубы с разметкой, отверстия под крепления подвески.
• Сборка рамы: фиксация струбцинами перед сваркой, готовый каркас (вид сверху/снизу/сбоку).
• Установка лонжеронов: места усиления, крепление поперечин, монтажные площадки для двигателя.

Подвеска (фотоэтапы):

1. Задний мост: кронштейны крепления рессор/амортизаторов до и после фиксации.
2. Передняя ось: поворотные кулаки, соосность установки, угол наклона шкворней.
3. Тестирование хода: подвеска под нагрузкой и в свободном состоянии для оценки клиренса.

Узел	Важные ракурсы	Контрольные точки
Рама	Стыки лонжеронов, диагонали жесткости	Отсутствие перекосов, параллельность осей
Рессоры/амортизаторы	Крепление к раме и осям, угол установки	Свобода хода, отсутствие заклинивания

Фотографии процесса монтажа двигателя и трансмиссии

Фотосъемка этапа установки силового агрегата и элементов трансмиссии является критически важной для документирования точного расположения узлов, способов крепления и последовательности действий. Эти изображения станут наглядным руководством при последующей сборке, обслуживании или ремонте, а также помогут другим энтузиастам повторить конструкцию.

Качественные снимки должны детально фиксировать каждый шаг монтажа, начиная от подготовки посадочных мест на раме до окончательной фиксации всех элементов и первичной проверки работоспособности узлов. Особое внимание уделяется совмещению валов, углам установки и обеспечению необходимых зазоров.

Ключевые моменты для фотофиксации

• Подготовка рамы: Четкие снимки мест установки двигателя и кронштейнов редуктора на раме вездехода до начала монтажа.
• Установка двигателя:
  • Позиционирование двигателя на раме.
  • Процесс крепления двигателя через демпферы (сайлент-блоки) или жестко.
  • Крупный план установленных крепежных элементов (болты, шайбы, гайки).
  • Общий вид закрепленного двигателя с разных ракурсов.
• Монтаж трансмиссии:
  • Установка редуктора (редукторов) на подготовленные кронштейны рамы.
  • Процесс соединения выходного вала двигателя с входным валом редуктора (или промежуточного вала/муфты).
  • Крупный план места соединения валов (муфта, шлицы, цепная/ременная передача).
  • Крепление элементов привода на ведущие мосты/колеса (шарниры, полуоси).
  • Монтаж элементов управления (рычаги, тросы переключения передач и ВОМ).
• Проверка и регулировка:
  • Проверка соосности валов двигателя и редуктора.
  • Проверка натяжения цепей/ремней (если применимо).
  • Проверка хода тросов/рычагов управления.
  • Первый запуск двигателя (статично, без нагрузки на трансмиссию).
  • Проверка работы трансмиссии на поддомкраченных колесах.

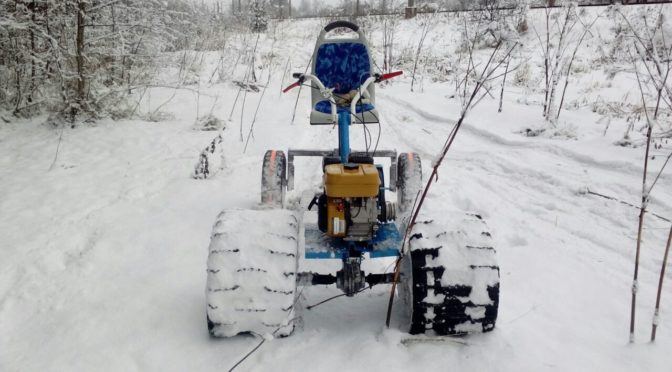

Фотографии готового вездехода: общий вид и детали

Качественные фотографии демонстрируют конструкцию вездехода с разных ракурсов: спереди, сбоку и сзади. Четко видны габаритные размеры, клиренс, форма кузова и расположение основных узлов. На снимках заметно распределение веса и геометрия подвески в статичном положении.

Крупным планом зафиксированы ключевые доработки: способ крепления мотоблока к раме, соединение рулевых тяг, конструкция самодельных колес или гусениц. Отдельно показаны защитные элементы двигателя, точки сварки и элементы усиления каркаса. Особое внимание уделено узлам, подверженным нагрузкам: креплениям амортизаторов, шарнирам подвески и трансмиссионным валам.

Детализация на фотографиях

• Силовой агрегат: монтаж мотоблока с демпфирующими прокладками, воздухозаборник и выхлопная система
• Ходовая часть: профиль грунтозацепов, материал гусеничных лент (при наличии), крепление осей
• Трансмиссия: цепные/ременные передачи, редуктор, защитные кожухи
• Рулевое управление: переделанная рулевая колонка, тяги, сошка и маятниковый рычаг
• Электрика: проводка фар, расположение аккумулятора, коммутационная коробка
• Доработки кузова: крепления сидений, дуги безопасности, материал обшивки

Список источников

При подготовке материала использовались специализированные технические ресурсы, практические руководства и профильные сообщества, посвящённые переделке мотоблоков в вездеходную технику. Акцент делался на проверенные методики сборки, безопасность конструкций и адаптацию узлов к бездорожью.

Источники включают детальные описания этапов работ, рекомендации по выбору материалов, анализ типичных ошибок при конструировании и требования к испытаниям самодельной техники. Особое внимание уделено функциональности и надёжности вездеходов в экстремальных условиях эксплуатации.

Ключевые информационные ресурсы

• Печатные издания
  • Журнал "Моделист-конструктор": спецвыпуски по переделке сельхозтехники
  • Практическое пособие "Самодельные вездеходы: от чертежа до испытаний"
• Онлайн-платформы
  • Тематические разделы форума "Самодельные вездеходы и каракаты"
  • Архивы статей на портале "Мотоблоки и навесное оборудование"
• Видеоконтент
  • Канал YouTube "Гараж 54": цикл по трансформации мотоблоков
  • Инструктажи от сообщества "Лаборатория самоделок"
• Техническая документация
  • Руководства по эксплуатации мотоблоков (Нева, Зубр, Агат)
  • ГОСТы по сварным соединениям и расчёту нагрузок на раму

Видео: ВЕЗДЕХОДЫ ИЗ МОТОБЛОКОВ!


• Почему случаются аварии - ключевые правила безопасной езды

• Габариты ВАЗ-2111 - размеры и характеристики автомобиля

• Обновляем салон ВАЗ-2108 своими руками
