Как улучшить панель приборов на ВАЗ-21099?
Статья обновлена: 18.08.2025

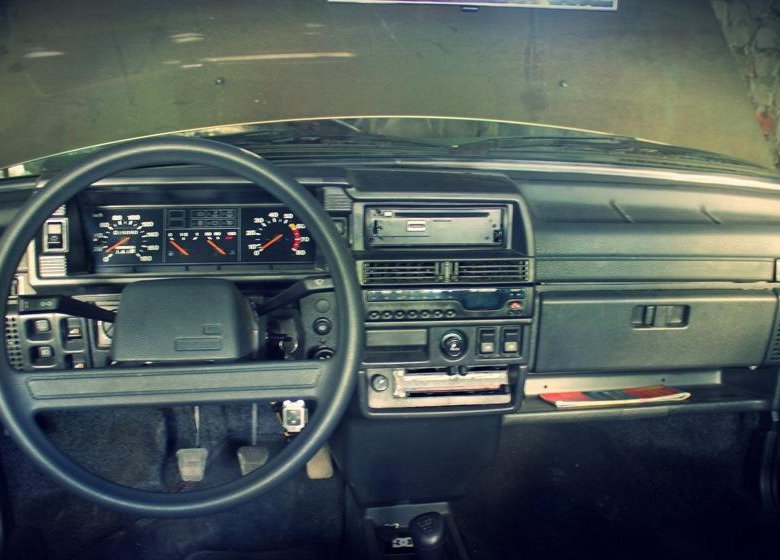

Панель приборов ВАЗ-21099 – функциональный центр управления автомобилем, но её стандартная комплектация имеет ряд ограничений.
Устаревшая подсветка, недостаточная информативность штатных приборов и скромный дизайн часто не соответствуют требованиям современных водителей.
К счастью, существует множество проверенных способов модернизации: от замены лампочек до установки цифровых гаджетов и полной ревизии конструкции.
Демонтаж старой панели приборов для модернизации
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите рулевое колесо, предварительно открутив гайку крепления и аккуратно стянув его съёмником. Демонтируйте пластиковые накладки рулевой колонки, отщелкнув фиксаторы или выкрутив саморезы крепления.
Снимите комбинацию переключателей подрулевого управления, отсоединив разъёмы проводов. Удалите декоративную накладку тоннеля возле рычага КПП, открутив винты крепления. Открутите саморезы, фиксирующие кожух приборной панели по периметру, включая зоны возле лобового стекла и центральной консоли.
Извлечение панели приборов
- Аккуратно потяните кожух панели на себя, освобождая защёлки по нижнему краю.
- Отсоедините все разъёмы от тыльной стороны комбинации приборов (спидометр, датчики, подсветка).
- Открутите гайки крепления панели к металлическому каркасу (обычно 4 шт. по углам).
- Извлеките старую панель, манипулируя её для обхода рулевой колонки.
Важные нюансы:
- Пометьте разъёмы маркером или сфотографируйте схему подключения перед отключением.
- Проверьте целостность проводов при обнаружении перетёртой изоляции.
- Удалите пыль и мусор из ниши панели ветошью перед установкой новой конструкции.
Замена ламп подсветки на светодиодные аналоги
Для замены классических ламп накаливания в приборной панели ВАЗ-21099 потребуются светодиодные аналоги типа Т5 с цоколем W5W (типоразмер 501). Ключевые параметры при выборе: нейтрально-белый цвет свечения (5000-6000K) для минимального искажения цветов шкал, а также SMD-чипы с углом рассеивания не менее 120°. Обязательно проверьте полярность – светодиоды работают только при правильном подключении.
Демонтаж штатных ламп осуществляется через технологические отверстия в тыльной части комбинации приборов после снятия защитного кожуха. Аккуратно отсоедините колодку проводки, затем выкрутите пластиковые держатели ламп против часовой стрелки. Извлеките лампы накаливания, запомнив их расположение – ошибка при установке новых элементов приведет к неравномерной подсветке.
Пошаговая инструкция монтажа
- Вставьте светодиоды в патроны, предварительно проверив работоспособность тестером.
- При несовпадении полярности (светодиод не загорается) разверните элемент на 180° в патроне.
- Равномерно распределите модули по гнездам, уделив внимание зоне тахометра и спидометра.
- Избегайте контакта с электронными компонентами платы – используйте пластиковый пинцет.
Важные нюансы: Для устранения эффекта "горячих точек" нанесите матовый термостойкий лак на поверхность светодиодов. Если стрелки приборов подсвечиваются неравномерно, установите диоды с боковым свечением (например, SMD 3528). При появлении ошибок в работе указателей поворота или дальнего света замените соответствующие светодиоды на модели с резисторами 470-680 Ом.
| Параметр | Лампы накаливания | Светодиоды |
| Потребляемый ток | 400-500 мА | 20-30 мА |
| Срок службы | 500-1000 часов | 50 000 часов |
| Температура нагрева | Выше 120°C | До 60°C |
Установка новых шкал спидометра с улучшенной видимостью
Замена стандартных шкал на контрастные варианты устраняет проблему плохой читаемости показаний при ярком солнце или ночью. Новые шкалы изготавливаются из светоотражающих материалов с крупными цифрами и четкой разметкой делений.
Современные версии часто включают люминесцентное покрытие для подсветки без бликов. Качественные комплекты сохраняют точность калибровки спидометра при правильной установке.
Пошаговый процесс замены
- Снимите пластиковую накладку рулевой колонки, открутив крепежные винты
- Аккуратно демонтируйте комбинацию приборов, отсоединив разъемы проводов
- Выньте стрелки спидометра и тахометра специальным съемником
- Открутите винты крепления защитного стекла и снимите старые шкалы
- Установите новые шкалы, совместив отверстия с направляющими штифтами
Ключевые особенности улучшенных шкал:
- Цветовая схема бело-оранжевый или черно-зеленый для контраста
- Широкие деления скорости через каждые 20 км/ч
- Антибликовое покрытие поверхности
- Точная перфорация под подсветку
| Тип шкалы | Материал | Особенности |
|---|---|---|
| Светонакопительные | Фотолюминесцентная пленка | Автономное свечение до 8 часов |
| Светоотражающие | Полимер с металлизированным слоем | Усиленная яркость при подсветке |
При установке проверяйте свободный ход стрелок и отсутствие перекосов шкалы. Для калибровки спидометра после замены используйте корректор на задней части панели.
Тюнинг стрелок приборов люминесцентной краской
Люминесцентная краска для стрелок приборной панели ВАЗ-21099 позволяет создать яркое свечение без дополнительной подсветки, обеспечивая хорошую видимость показаний в темноте. Состав наносится тонким слоем на стрелки спидометра, тахометра и других приборов, аккумулируя свет в течение дня или от фар.
Для работы потребуется акриловая люминесцентная краска (цвета: классический зеленый, синий или оранжевый), обезжириватель, тонкие кисти, зубочистки и защитная маска. Предварительно снимите панель приборов, извлеките стрелки, избегая резких движений, чтобы не повредить механизмы.
Технология нанесения
Этапы работы:
- Обезжирьте поверхность стрелок изопропиловым спиртом.
- Нанесите краску в 2-3 тонких слоя с промежуточной сушкой 15 минут.
- Равномерно распределите состав зубочисткой, устраняя подтеки.
- Высушите стрелки 24 часа перед установкой.
Важно: избегайте попадания краски на оси и внутренние механизмы. Для усиления эффекта используйте ультрафиолетовые диоды вместо штатных ламп подсветки.
| Преимущества | Риски |
|---|---|
| Яркое равномерное свечение | Неправильная сушка снижает долговечность |
| Энергонезависимость | Толстый слой краски нарушает балансировку стрелок |
| Устойчивость к выцветанию | Агрессивные растворители повреждают пластик |
Монтаж дополнительных индикаторов в свободные заглушки
Свободные заглушки на панели приборов ВАЗ-21099 предназначены для установки дополнительных контрольных ламп или переключателей, что позволяет визуально отслеживать ключевые параметры автомобиля без внесения существенных изменений в конструкцию.
Для корректной установки потребуется демонтировать панель приборов, аккуратно вынуть пластиковые заглушки в выбранных позициях, подготовить проводку согласно схеме подключения конкретного индикатора и надежно зафиксировать новые элементы.
Порядок установки и подключения
Выполняйте работы при отключенном аккумуляторе:
- Демонтаж панели
Снимите защитный кожух под рулевой колонкой, открутите винты крепления панели приборов, осторожно выдвиньте блок, отсоедините разъемы проводов. - Подготовка места
Определите неиспользуемые заглушки (обычно ∅21мм или 16×16мм), выдавите их изнутри тонкой отверткой, зачистите посадочные кромки. - Монтаж индикаторов
Установите новые индикаторы (например: давление масла, заряд АКБ, габариты) в отверстия до характерного щелчка фиксаторов. - Прокладка проводки
- «Массу» подключите к кузову болтом под панелью
- Плюсовой провод ведите через предохранитель к источнику сигнала (датчики, реле)
- Изолируйте скрутки термоусадкой, закрепите кабели стяжками
Важные нюансы: Используйте индикаторы с рабочим напряжением 12В, избегайте перегибов проводов при сборке, проверьте отсутствие короткого замыкания мультиметром перед подачей питания. После подключения аккумулятора протестируйте работу всех новых индикаторов на разных режимах двигателя.
| Тип индикатора | Рекомендуемый источник сигнала | Цвет подсветки |
| Давление масла | Аварийный датчик давления (сигнальный контакт) | Красный |
| Заряд АКБ | Клемма "Ш" генератора | Синий |
| Габаритные огни | Провод питания задних фонарей | Зеленый |
Нанесение антибликового покрытия на экран приборов
Демонтируйте экран приборной панели, аккуратно отсоединив крепежные элементы и сняв пластиковую окантовку. Тщательно очистите поверхность от пыли, следов жира и старых покрытий с помощью изопропилового спирта и безворсовой салфетки. Убедитесь в отсутствии царапин – при обнаружении отполируйте поверхность пастой для пластика.
Перед нанесением защитите смежные элементы малярным скотчем. Обеспечьте вентиляцию помещения и используйте респиратор. Встряхните баллон с антибликовым составом не менее 30 секунд. Держите распылитель на расстоянии 20-25 см от поверхности.
Технология обработки
Наносите состав короткими движениями с перекрытием предыдущего слоя на 30%. Первый слой делайте минимально тонким – он должен высохнуть за 3-5 минут. Последовательно нанесите 3-4 слоя, соблюдая интервалы согласно инструкции производителя.
Критические параметры процесса:
| Температура в помещении | 18-25°C |
| Влажность воздуха | до 65% |
| Время межслойной сушки | 7-10 минут |
| Полная полимеризация | 24 часа |
Контролируйте равномерность покрытия под углом 45° к источнику света. После финального слоя оставьте деталь на ровной поверхности на сутки. Устраните возможные дефекты:
- Подтеки – аккуратная шлифовка после полного высыхания
- Пыльные включения – удаление пинцетом до отвердения слоя
Установите экран после завершения полимеризации. Проверьте видимость шкал при солнечном свете – блики должны сократиться на 70-80%. Для поддержания эффекта очищайте поверхность микрофиброй без абразивных средств.
Установка резиновых демпферов для снижения дребезжания
Дребезжание панели приборов на ВАЗ-21099 часто возникает из-за вибраций пластиковых элементов в местах крепления. Резиновые демпферы эффективно гасят эти колебания, устраняя раздражающий шум. Их установка – простой и бюджетный способ повышения комфорта без замены деталей.
Для работы потребуются силиконовые или каучуковые демпферы диаметром 8-12 мм (например, от сайлент-блоков), очиститель пластика, сухая ветошь и пластиковый монтажный инструмент. Предварительно снимите панель приборов, отсоединив разъёмы и выкрутив крепёжные винты.
Технология монтажа
Шаг 1: Обезжирьте посадочные места демпферов на тыльной стороне панели очистителем. Особое внимание уделите зонам вокруг крепёжных отверстий и стыкам подвижных элементов.
Шаг 2: Установите демпферы в проблемные точки:
- В зазоры между корпусом щитка и рамкой спидометра
- На ребра жёсткости возле крепежных лапок
- В местах контакта пластиковых кожухов тросов спидометра и подсветки
Шаг 3: Дополнительно обработайте ответные части кузова:
- Наклейте демпферы на металлические кронштейны за панелью
- Проложите резиновые полосы между кузовом и пластиковыми воздуховодами
- Закрепите демпферы на разъёмах проводки, контактирующих с панелью
| Ключевые зоны | Тип демпфера | Эффект |
| Крепежные лапки | Кольца Ø10 мм | Устранение люфта |
| Стык дефлекторов | Прокладки 2 мм | Подавление вибрации |
| Разъёмы проводки | Колпачки Ø8 мм | Защита от ударов |
Важно: Избегайте толстых демпферов – они могут помешать сборке. После монтажа проверьте отсутствие помех механизмам и подсветке. Регулярно осматривайте резину на предмет растрескивания (раз в 2 года).
Замена пластмассового кожуха на карбоновый стиллер
Замена стандартного пластмассового кожуха приборной панели на карбоновый стиллер решает две ключевые проблемы: устраняет характерные скрипы и визуально модернизирует салон. Новый кожух из качественного карбона обладает повышенной устойчивостью к температурным перепадам и УФ-излучению, что предотвращает выцветание и деформацию.
Перед установкой убедитесь в полном соответствии геометрии карбоновой накладки штатному кожуху ВАЗ-21099 – проверьте крепежные отверстия и вырезы под спидометр, контрольные лампы и рулевую колонку. Рекомендуется демонтировать панель приборов полностью для точной подгонки и избегания повреждения декоративных элементов.
Порядок установки карбонового кожуха
- Снимите минусовую клемму с АКБ для обесточивания электрооборудования
- Аккуратно демонтируйте пластиковую окантовку рулевой колонки
- Выкрутите винты крепления заводского кожуха (4 шт. по периметру)
- Отсоедините разъемы подсветки при необходимости
- Сравните посадочные места старого и нового кожуха
- Закрепите карбоновый стиллер штатными винтами через демпфирующие шайбы
- Проверьте отсутствие зазоров и перекосов
Критические нюансы: При затяжке крепежа используйте динамометрический ключ с усилием не более 2.5 Н·м – карбон чувствителен к точечным нагрузкам. Для защиты от бликов нанесите на внутреннюю поверхность матовый антибликовый лак.
| Параметр | Пластиковый кожух | Карбоновый стиллер |
| Вес | 320-350 г | 180-220 г |
| Термостойкость | до 70°C | до 140°C |
| Тип крепления | Полная совместимость (болты М4) | |
Важно: Избегайте контакта карбона с агрессивными автохимикатами – для ухода используйте микрофибру и специализированные составы для композитных материалов. После установки проверьте работу поворотников и подсветки приборов – новый кожух не должен создавать бликов на стекле.
Интеграция цифрового вольтметра в штатную панель ВАЗ-21099
Для точного мониторинга напряжения бортовой сети замените аналоговый вольтметр на цифровой модуль. Выберите компактное устройство с диапазоном измерений 8-16В и разрешением 0.1V. Оптимальное размещение – в левой части комбинации приборов вместо часов или штатного вольтметра, где требуется минимальная доработка пластиковой маски.
Аккуратно демонтируйте панель, разметив посадочное отверстие под дисплей. Используйте дрель и канцелярский нож для точной подгонки. Закрепите модуль термоклеем или пластиковыми кронштейнами, избегая перекрытия стрелочных индикаторов. Подключите провода питания напрямую к замку зажигания через предохранитель 1А, а массу – к кузовному болту.
Порядок подключения проводки
| Цвет провода вольтметра | Точка подключения |
| Красный (+) | Клемма "15" замка зажигания |
| Чёрный (-) | Болт массы на корпусе |
| Жёлтый (подсветка) | Плюс лампы габаритов |
Ключевые преимущества решения:
- Контроль просадок напряжения при запуске
- Раннее обнаружение неисправностей генератора
- Точность показаний ±0.2V против аналоговых 1.5V
Важно: Изолируйте соединения термоусадкой, проверьте отсутствие помех при работе электрооборудования. Калибруйте прибор мультиметром при отклонениях более 5%.
Подключение подсветки к независимой цепи питания
Существующая штатная подсветка панели приборов ВАЗ-21099 часто страдает от недостаточной яркости и зависимости от габаритных огней. Подключение к независимой цепи решает эти проблемы: обеспечивает стабильно яркое, равномерное освещение приборов независимо от включения габаритов и позволяет управлять подсветкой отдельным удобно расположенным выключателем.
Для реализации потребуется: провод сечением не менее 0.75 мм², предохранитель на 5-7.5А, термоусадочная трубка или изолента, клеммные колодки или обжимные клеммы, выключатель (опционально, для ручного управления), мультиметр и инструмент для снятия изоляции. Источником питания послужит замок зажигания или другой плюсовой провод, активный при включенном зажигании.
Порядок действий
- Отсоедините минусовую клемму аккумулятора. Это обязательное правило безопасности при любых работах с электропроводкой.
- Снимите защитный кожух рулевой колонки для доступа к проводам замка зажигания и штатной проводке панели приборов.
- Найдите штатные провода подсветки. Обычно это коричневый (БК) или коричнево-синий (БК-С) провод на разъеме панели приборов или комбинации приборов. Подтвердите мультиметром в режиме вольтметра: напряжение должно появляться при включении габаритов.
- Подготовьте новую цепь питания.
- Подключите один конец нового провода через предохранитель к выбранному источнику "+12V" (например, к контакту "15" (IGN) замка зажигания).
- Если планируется выключатель, установите его в удобном месте (например, на панели под рулем) и врежьте в плюсовой провод новой цепи *перед* подсветкой.
- Подключите новую цепь к подсветке. Аккуратно отсоедините штатный плюсовой провод подсветки (БК/БК-С) от разъема или скрутки. Вместо него подключите подготовленный новый "+" провод независимой цепи. Штатный провод (теперь не нужный для подсветки) надежно заизолируйте. Минусовой провод подсветки (обычно черный Ч) оставьте подключенным к "массе".
- Надежно зафиксируйте соединения. Используйте обжимные клеммы и термоусадку или качественную изоленту. Уложите новый провод вдоль штатной проводки, избегая натяжения и острых кромок, зафиксируйте стяжками.
- Проверьте работу. Подключите аккумулятор. Включите зажигание. Подсветка должна загореться сразу (если выключатель не установлен) или после включения установленного вами выключателя. Проверьте работу всех ламп подсветки.
| Номинал предохранителя | Назначение | Рекомендация |
|---|---|---|
| 5A | Защита цепи подсветки | Оптимальный выбор |
| 7.5A | Защита цепи подсветки | Допустим, если 5А недоступен |
| 10A и более | Не рекомендуется | Риск повреждения проводки при КЗ |
После завершения работ убедитесь в стабильной работе подсветки на всех режимах движения и отсутствии нагрева проводов или выключателя. Такая модификация значительно повышает комфорт и информативность панели приборов в темное время суток.
Покраска внутренних элементов панели в контрастные цвета
Для визуального обновления салона ВАЗ-21099 используйте контрастную покраску выступающих элементов: дефлекторов вентиляции, рамок приборов, рукояток управления печкой и магнитолой. Предварительно демонтируйте детали, очистите их от грязи и обезжирите ацетоном или спиртом. Применяйте аэрозольные автоэмали или акриловые составы, совместимые с пластиком.
Нанесите 2-3 тонких слоя с интервалом 15-20 минут, избегая подтёков. Для усиления эффекта комбинируйте цвета: например, чёрные панели с оранжевыми вставками или серый фон с белыми акцентами. После высыхания закрепите результат акриловым лаком в 1-2 слоя – это защитит поверхность от выцветания и царапин.
Порядок работ и рекомендации
Последовательность действий для долговечного результата:
- Подбор материалов: грунт для пластика, цветная эмаль, лак (например, Kudo или ABRO)
- Подготовка поверхности:
- Шлифовка деталей наждачкой P400 для адгезии
- Обработка антистатиком
- Техника нанесения:
- Держите баллон на расстоянии 25-30 см
- Каждый слой – плавные крестообразные движения
| Элемент | Рекомендуемые цвета | Время сушки |
|---|---|---|
| Ручки управления | Красный, серебро | 2 часа |
| Кожух приборной панели | Чёрный матовый, графит | 3 часа |
| Воздуховоды | Белый, жёлтый | 1.5 часа |
Важно: избегайте неоновых оттенков – они создают блики на лобовом стекле. Для рельефных деталей (кнопок, ручек) используйте силиконовые кисти вместо аэрозоля. Проверяйте совместимость материалов на ненужном фрагменте пластика перед началом работ.
Установка дополнительного тахометра вместо часов
Демонтируйте стандартные часы. Аккуратно снимите декоративную накладку панели приборов, открутите винты крепления часов или освободите пластиковые фиксаторы. Отсоедините электрический разъем питания часов. Освободившееся прямоугольное посадочное место идеально подходит для компактных тахометров.
Подготовьте тахометр и провода. Выберите устройство с подходящим размером и дизайном циферблата. Потребуется проводка для питания (+12В при включенном зажигании), массы (-), подсветки (габариты) и сигнального входа. Заранее подготовьте провода необходимой длины, клеммы или разъемы для удобства монтажа и будущего обслуживания.
Подключение тахометра
Основная задача – подать на тахометр сигнал, пропорциональный частоте вращения коленвала. Существует два основных способа подключения сигнального провода:
- К катушке зажигания (КЗ): Самый распространенный способ. Найдите на катушке зажигания (часто обозначена буквой "К") клемму "К". Это выход на коммутатор. Подключите сигнальный провод тахометра именно к этой клемме.
- К датчику Холла в трамблере: Альтернативный вариант. Сигнальный провод тахометра подсоединяется к контакту "1" разъема датчика Холла, расположенного внутри распределителя зажигания (трамблера).
| Способ подключения | Куда подключать сигнальный провод | Примечание |
|---|---|---|
| К катушке зажигания | Клемма "К" катушки зажигания | Наиболее простой и надежный вариант |
| К датчику Холла | Контакт "1" разъема датчика Холла (в трамблере) | Менее распространен, требует доступа к трамблеру |
Подключите остальные провода тахометра:
- Питание +12В: К любому проводу, на котором появляется напряжение только при включенном зажигании (например, предохранитель печки, бензонасоса или соответствующая цепь на замке зажигания).
- Масса (-): К надежному "чистому" кузовному болту или штатной точке массы панели приборов.
- Подсветка: К проводу габаритных огней на панели приборов (обычно серый с черной полосой или аналогичный).
Установите тахометр в посадочное место часов. Аккуратно вставьте корпус тахометра в отверстие, убедитесь в его надежной фиксации (возможно, потребуется подогнать крепления или использовать термоклей/двусторонний скотч по периметру). Подключите разъем тахометра (если есть) или аккуратно соедините все провода, тщательно заизолировав места скруток или используя клеммники.
Проверьте работу перед окончательной сборкой. Включите зажигание (тахометр должен включиться), запустите двигатель. Убедитесь, что стрелка тахометра реагирует на изменение оборотов двигателя. При необходимости откалибруйте тахометр согласно его инструкции (если предусмотрена регулировка). Убедитесь в работе подсветки при включении габаритов. Только после успешной проверки полностью соберите панель приборов.
Модернизация прикуривателя светодиодной подсветкой
Интеграция светодиодной подсветки в гнездо прикуривателя ВАЗ-21099 решает проблему поиска разъёма в темноте и добавляет визуальной выразительности торпедо. Для реализации потребуются миниатюрные SMD-светодиоды (например, 3528), тонкий монтажный провод и резистор, подобранный под напряжение бортовой сети 12В.
Снимите блок прикуривателя, аккуратно демонтировав декоративную панель приборов. Разберите корпус гнезда, просверлите в его нижней части отверстие диаметром 2-3 мм для светодиода. Закрепите диод термоустойчивым клеем, направив световой поток в центр разъёма.
Этапы подключения
- Припаяйте к светодиоду резистор (номинал 680-1000 Ом для защиты от перегрузки).
- Проложите провод вдоль штатной проводки прикуривателя, соблюдая полярность:
- +: к центральному контакту гнезда
- -: к металлическому корпусу (масса)
- Изолируйте соединения термоусадочной трубкой, избегая контакта с нагревательными элементами.
- Протестируйте подсветку при включенных габаритных огнях перед финальной сборкой.
Важно: Используйте только холодные цвета светодиодов (синий, белый, зелёный) – красная подсветка снижает ночное зрение водителя. Для автоматической активации с габаритами подключите питание через цепь подсветки приборов.
| Компонент | Характеристики | Примечание |
|---|---|---|
| SMD светодиод | 3.2V, 20mA | Угол свечения 120° |
| Резистор | 680 Ом | Мощность 0.25-0.5W |
| Провод | 0.25-0.5 мм² | Термостойкая изоляция |
Готовое решение потребляет менее 0.3W и не создаёт нагрузки на электросеть. Регулярно проверяйте отсутствие перегрева в зоне монтажа – контакт с металлическими частями гнезда должен быть исключён.
Замена стекла приборов на прозрачный акрил
Стандартное стекло приборной панели ВАЗ-21099 со временем неизбежно мутнеет, покрывается сетью мелких царапин и теряет прозрачность, что значительно ухудшает видимость показаний приборов особенно в солнечную погоду. Замена его на лист прозрачного акрила (оргстекла) – наиболее эффективное и доступное решение этой проблемы, позволяющее вернуть панели приборов первоначальную или даже лучшую четкость.
Акриловое стекло обладает рядом преимуществ: оно значительно более устойчиво к образованию мелких царапин по сравнению с мягким заводским пластиком, его легко обрабатывать в домашних условиях, а при правильной полировке оно дает великолепную оптическую прозрачность. Ключевым моментом является использование материала достаточной толщины (обычно 2-3 мм) и его корректная установка для предотвращения бликов и искажений.
Необходимые материалы и инструменты
- Акриловое стекло (оргстекло): Прозрачное, толщиной 2-3 мм.
- Шаблон: Старое стекло панели приборов (идеально) или точно снятый картонный шаблон с него.
- Инструмент для резки: Острый строительный нож со сменными лезвиями или лобзик с мелкозубчатой пилкой по металлу/пластику.
- Инструмент для обработки кромок: Наждачная бумага (разной зернистости: от P180 до P600-P1000), шлифовальная губка, войлочный круг для дрели/болгарки + паста ГОИ (опционально для финишной полировки).
- Средство для снятия заводского стекла: Терпение, тонкая отвертка или пластиковый медиатор, фен (опционально для размягчения старого герметика).
- Клей/герметик для фиксации: Прозрачный силиконовый герметик (автомобильный или нейтральный) или специальный клей для акрила.
- Прочее: Чистая безворсовая ткань, спирт или обезжириватель, малярный скотч, перчатки, защитные очки.
Пошаговый процесс замены
- Демонтаж старого стекла:
- Аккуратно снимите комбинацию приборов с автомобиля.
- Осторожно отделите старое пластиковое стекло от корпуса панели. Оно обычно посажено на герметик или пластиковые защелки. Используйте тонкую отвертку или пластиковый медиатор, поддевая край по периметру. При необходимости прогрейте стык феном для размягчения старого герметика. Действуйте предельно аккуратно, чтобы не сломать корпус панели.
- Тщательно очистите посадочную рамку на корпусе панели от остатков старого герметика и грязи. Обезжирьте поверхность спиртом.
- Изготовление нового стекла:
- Используйте снятое старое стекло как идеальный шаблон. Если оно повреждено, сделайте точный картонный шаблон по рамке на корпусе панели.
- Перенесите контур шаблона на защитную пленку акрилового листа с помощью маркера. Закрепите лист или шаблон малярным скотчем для предотвраствия сдвига.
- Острым ножом с новым лезвием сделайте несколько проходов по линии реза, постепенно углубляя канавку, а затем аккуратно надломите акрил по линии. Или аккуратно выпилите лобзиком на минимальной скорости, используя мелкозубчатую пилку (режущая кромка пилки должна входить в материал).
- Обработка кромок: Это критически важный этап для безопасности и эстетики. Тщательно обработайте все кромки наждачной бумагой, начиная с крупной (P180-P240) для снятия заусенцев и придания формы, затем средней (P320-P400) и мелкой (P600-P1000) для сглаживания. Двигайтесь перпендикулярно кромке, затем под углом 45 градусов, добиваясь гладкого матового состояния. Для идеального глянца используйте войлочный круг с пастой ГОИ.
- Снимите защитную пленку с акрила только после полной обработки кромок и непосредственно перед установкой. Не прикасайтесь к поверхностям пальцами, берите за кромки в перчатках. Тщательно протрите новое стекло безворсовой тканью, смоченной в спирте/обезжиривателе.
- Установка нового акрилового стекла:
- Нанесите тонкую непрерывную нить прозрачного силиконового герметика или специального клея для акрила на посадочную рамку корпуса панели приборов.
- Аккуратно установите новое акриловое стекло на место, точно совместив его с рамкой. Слегка прижмите по периметру для равномерного распределения герметика.
- Немедленно удалите излишки герметика, выступившие наружу, чистой сухой или слегка смоченной в мыльном растворе тряпкой (не используйте растворители на основе ацетона или бензина – они могут повредить акрил!).
- Обеспечьте неподвижность панели приборов в горизонтальном положении до полного высыхания герметика (время смотрите на упаковке, обычно 12-24 часа).
- После полной полимеризации герметика установите комбинацию приборов обратно в автомобиль.
| Материал | Толщина (мм) | Обработка кромки | Крепление | Примечания |
|---|---|---|---|---|
| Заводское стекло | ~1.5-2 | Литое, гладкое | Герметик/Защелки | Быстро мутнеет и царапается |
| Акрил (ПММА) | 2-3 | Требуется шлифовка/полировка | Прозрачный силикон/Клей | Устойчив к царапинам, отличная оптика после полировки |
| Поликарбонат | 2-3 | Требуется шлифовка/полировка | Прозрачный силикон/Клей | Более ударопрочный, но легче царапается чем акрил |
Важные замечания: При резке и шлифовке акрила используйте защитные очки и респиратор от пыли. Не перетягивайте крепежные винты при установке панели обратно в автомобиль, чтобы не создать напряжения и не треснуло новое стекло. Избегайте контакта акрила с агрессивными химикатами (особенно растворителями). Качественно обработанные кромки – залог безопасности и долговечности.
Организация подсветки пепельницы и прикуривателя
Штатная консоль ВАЗ-21099 не предусматривает подсветку этих элементов, что создаёт неудобства в темное время суток. Установка дополнительных источников света решает проблему поиска гнезд и улучшает эргономику салона.
Модернизация требует подключения к цепи габаритных огней через предохранитель для синхронизации работы. Оптимальным вариантом является использование светодиодных ламп малой мощности (типа T5) или гибких неоновых шнуров, исключающих перегрев пластика.
Порядок выполнения работ
Необходимые компоненты:
- Светодиодные модули (2-3 шт, цветовая температура 4000-6000K)
- Термоусадочная трубка и изолента
- Многожильный провод сечением 0.75 мм²
- Клеммы типа "мама" для подключения к предохранителю
Монтажные этапы:
- Снимите центральную консоль, открутив крепежные винты под панелью приборов
- Закрепите светодиоды в зоне видимости:
- Для пепельницы – на верхней кромке ниши
- Для прикуривателя – под пластиковым ободком гнезда
- Пропустите провода за панелью к блоку предохранителей
- Подключите "+" к контакту габаритов (предохранитель F16), "−" к кузовному болту
- Протестируйте схему перед сборкой консоли
| Параметр | Рекомендации |
| Напряжение питания | 12V через предохранитель 5A |
| Расположение светильников | Смещение к передней стенке ниш |
| Защита проводки | Обязательная изоляция в местах контакта с металлом |
Важно: Используйте токоограничивающие резисторы для светодиодов (470-680 Ом) при самостоятельной сборке схемы. Готовые модули с интегрированной защитой предпочтительнее для новичков.
Инсталляция датчиков температуры в подрулевые переключатели
Интеграция температурных сенсоров в штатные подрулевые переключатели ВАЗ-21099 позволяет создать эргономичную систему мониторинга без нарушения заводского дизайна интерьера. Основное преимущество – сохранение привычной зоны визуального контроля водителя при минимальном вмешательстве в конструкцию автомобиля.
Для реализации потребуется демонтировать пластиковые накладки переключателей поворотов и стеклоочистителей, где будут размещаться миниатюрные цифровые или стрелочные термометры. Критически важно использовать датчики диаметром не более 16 мм, совместимые с геометрией штатных элементов управления.
Поэтапная установка
Начните с аккуратного вскрытия корпусов переключателей при помощи тонкой отвертки. Удалите заводские заглушки или подготовьте посадочные места для сенсоров методом терморезки пластика.
- Проведите разметку центров отверстий под датчики на верхних гранях корпусов
- Фрезеровкой создайте монтажные гнезда с допуском +0.2 мм
- Зафиксируйте термодатчики эпоксидным клеем, избегая затекания состава на контакты
- Проложите проводку через рулевую колонку к блоку управления
Схема подключения:
| Цвет провода | Назначение | Точка подключения |
|---|---|---|
| Красный | Питание +12В | Прикуриватель |
| Черный | Масса | Болт крепления рулевой колонки |
| Синий | Сигнальный | Блок индикации |
Важно: При прокладке кабелей обязательно используйте защитные гофры и нейлоновые стяжки. Изолируйте соединения термоусадкой для предотвращения замыканий при вибрациях.
После монтажа протестируйте работоспособность системы на всех режимах двигателя. Убедитесь, что стрелки приборов не задевают корпус при работе, а показания соответствуют данным бортового компьютера или эталонного термометра.
Замена предохранителей для более яркой подсветки
Основная причина тусклой подсветки приборов на ВАЗ-21099 часто кроется в окислении контактов или износе предохранителей, отвечающих за питание цепи освещения панели. Стандартные предохранители F3 (10А) и F7 (7.5А) со временем теряют проводимость из-за коррозии металлических элементов, что снижает эффективность подачи напряжения на лампочки.
Для решения проблемы потребуется заменить штатные предохранители на новые с аналогичным номиналом, предварительно обработав посадочные гнезда в блоке мелкозернистой наждачной бумагой или специальным очистителем контактов. Обязательно проверьте состояние самих лампочек типа Т5 – их частичный выход из строя также влияет на яркость.
Порядок действий
- Отключите зажигание и снимите минусовую клемму с АКБ
- Найдите блок предохранителей под панелью со стороны водителя
- Извлеките старые предохранители F3 и F7 с помощью спецщипцов
- Очистите контакты гнезд от окислов и нагара
- Установите новые предохранители строго соответствуя номиналу:
- F3 – 10 ампер (красный)
- F7 – 7.5 ампер (коричневый)
| Параметр | F3 | F7 |
| Цепь питания | Габариты + подсветка приборов | Прикуриватель + подсветка панели |
| Рекомендуемый тип | FLAT ATO (стандарт) | FLAT ATO (стандарт) |
| Проверка мультиметром | Наличие 12В при включении света | Наличие 12В при зажигании |
Важно: Никогда не ставьте предохранители с превышением номинала – это может привести к оплавлению проводки. Для дополнительного усиления яркости замените лампы накаливания на светодиодные аналоги с оранжевым свечением, предварительно убедившись в совместимости цоколя.
Установка магнитолы с интеграцией в дизайн панели ВАЗ-21099
Стандартное гнездо под магнитолу в консоли ВАЗ-21099 требует адаптации для современных 1DIN или 2DIN устройств. Для бесшовной интеграции используйте переходную рамку из ABS-пластика, повторяющую контуры панели. Обрежьте заводские крепления ножом, оставив 2-3 мм по краям для фиксации рамки эпоксидным клеем.
Проведите проводку через технологическое отверстие за бардачком, подключив питание напрямую к аккумулятору через предохранитель 10А. Синий управляющий провод (REM) соедините с замком зажигания. Для акустических систем сечением 2.5 мм² проложите кабели под обшивкой порогов, избегая перегибов возле педального узла.
Этапы кастомизации консоли
- Подготовка ниши: демонтируйте декоративные заглушки, удалите боковые усиливающие ребра
- Монтаж каркаса: закрепите металлические салазки для магнитолы саморезами 3x15 мм
- Цветовая интеграция: покрасьте рамку аэрозолем в тон панели (RAL 7021 для серых интерьеров)
| Компонент | Спецификация |
|---|---|
| Глубина установки | ≤160 мм для 1DIN |
| Угол наклона | 10-15° для лучшей читаемости |
Организуйте кабели стяжками через каждые 20 см, изолируйте точки соприкосновения с металлом гофротрубкой. При установке 2DIN магнитолы модифицируйте воздуховоды печки: сместите левый канал на 3 см вниз, загерметизировав стыки термостойким силиконом.
Для подсветки кнопок подключите оранжевый провод (ILL) к габаритным огням через резистор 100 Ом. Финишную сборку выполняйте после теста всех функций – исключите вибрации корпуса прокладкой демпферной ленты по периметру рамки.
Добавление индикатора включения фар на панель приборов ВАЗ-21099
На штатной панели приборов ВАЗ-21099 отсутствует отдельный индикатор включения ближнего или дальнего света фар. Это может привести к ситуации, когда водитель забывает выключить фары, разряжая аккумулятор. Установка дополнительного светового сигнала решит эту проблему.
Принцип добавления индикатора заключается в подключении светодиода или малогабаритной лампы накаливания к цепи питания фар. Индикатор размещается на панели приборов в удобном для обзора месте и загорается одновременно с включением света.
Порядок установки индикатора
Необходимые материалы и инструменты:
- Светодиод (например, 3мм или 5мм, синий, зеленый, белый) или малогабаритная лампочка на 12В
- Токоограничивающий резистор (примерно 470-680 Ом, 0.5Вт для светодиода)
- Провода (тонкие, многожильные, разного цвета)
- Клеммы, изолента, термоусадка
- Дрель или шило для отверстия в панели
- Паяльник, припой, флюс (если используется светодиод)
- Мультиметр
- Ключи для снятия панели приборов
Последовательность действий:
- Подготовка и снятие питания: Отсоедините минусовую клемму от аккумулятора. Снимите пластиковый кожух рулевой колонки и панель приборов для доступа к ее задней части.
- Выбор места и установка индикатора: Определите оптимальное место для индикатора на лицевой части панели приборов (например, рядом с часами, индикатором указателей поворота или в свободном углу). Просверлите или проколите аккуратное отверстие под диаметр корпуса выбранного индикатора. Надежно закрепите индикатор в отверстии.
- Подключение индикатора:
- Если используется светодиод, припаяйте к его выводам токоограничивающий резистор (одна ножка светодиода к резистору). Длину выводов оставьте с запасом.
- Один провод от индикатора (или резистора светодиода) подключите к «+» цепи управления фарами. Второй провод подключите к надежному «массе» (кузову).
- Поиск точки подключения "+12V при включенных фарах: Это ключевой этап. Найдите цепь, где появляется +12В только при включении ближнего или дальнего света. Используйте мультиметр в режиме измерения напряжения. Рассмотрите варианты:
| Точка подключения | Плюсы | Минусы/Особенности |
|---|---|---|
| Клемма "30" или выходная клемма реле ближнего света (К4 в монтажном блоке) | Надежно, напряжение только при включенных фарах | Требует аккуратности при работе с монтажным блоком |
| Клемма "30" или выходная клемма реле дальнего света (К5 в монтажном блоке) | Надежно для индикатора дальнего света | Не подходит для индикации ближнего света |
| Вывод "габариты/фары" на подрулевом переключателе (Провод, идущий к кнопке включения фар) | Удобный доступ при снятых кожухах | Напряжение появляется при включении и габаритов, и фар. Подойдет, если индикатор нужен именно для фар (отличать от габаритов визуально). |
| "+" на лампе ближнего/дальнего света в фаре | Просто найти | Дальний путь прокладки провода через моторный отсек, требует герметичного ввода в салон |
Прокладка проводов и изоляция: Проложите провода от индикатора к выбранной точке подключения "+" и к "массе" аккуратно, избегая острых кромок и подвижных частей. Используйте пластиковые хомуты для фиксации. Все соединения тщательно заизолируйте изолентой или термоусадкой. Убедитесь, что провода не будут мешать установке панели приборов на место или работе органов управления.
Проверка: Подключите минусовую клемму аккумулятора. Включите зажигание. Включите фары (ближний или дальний свет, в зависимости от выбранной точки подключения). Индикатор должен загореться. Выключите фары – индикатор должен погаснуть. Убедитесь в корректной работе при всех режимах. Соберите панель приборов и кожухи в обратном порядке.
Обновление разъемов проводки для улучшения контакта
Старые пластиковые разъемы со временем теряют эластичность и плотность соединения, что приводит к окислению контактов и нарушению передачи сигналов. Особенно критично это проявляется в цепях датчиков, управления подсветкой и указателями поворотов, где нестабильный контакт вызывает хаотичные сбои в работе приборов.
Качественная замена колодок и штекеров восстанавливает надежность электрических соединений, устраняет "плавающие" неисправности и предотвращает локальный перегрев. Особое внимание стоит уделить разъемам комбинации приборов, колодке замка зажигания и соединениям блока предохранителей – именно эти узлы чаще всего страдают от вибрации и температурных деформаций.
Этапы модернизации контактных групп
- Демонтаж штатных разъемов с тщательной маркировкой проводов цветными бирками или фотофиксацией
- Зачистка проводников на 3-4 мм с последующей обработкой токопроводящей пастой
- Установка современных компонентов:
- Латунные клеммы с никелевым покрытием вместо стальных
- Термостойкие колодки из стеклонаполненного полиамида
- Виброустойчивые фиксаторы с двойным замком
- Обжим контактов профессиональным кримпером с проверкой на усилие выдергивания
| Тип разъема | Рекомендуемый аналог | Критичность замены |
|---|---|---|
| Колодка приборной панели (6-конт.) | IP67 Tyco 1-968852-1 | Высокая |
| Штекер датчика уровня топлива | Sumitomo MT090 | Средняя |
| Клеммы массы кузова | КВТ 6.3мм с зубцами | Обязательная |
Обязательно обработайте собранные соединения спреем-очистителем EMA-110 и заполните силиконовой смазкой для защиты от влаги. Проверьте отсутствие паразитного сопротивления мультиметром: показания между смежными контактами должны быть не ниже 0.8-1.2 Ом под нагрузкой.
Монтаж самостоятельной подсветки значка ВАЗ-21099
Для установки подсветки логотипа потребуются светодиодные элементы (лента или отдельные диоды), изолированные провода сечением 0.5-0.75 мм², термоусадка, быстросъёмные коннекторы и инструменты для демонтажа решётки радиатора. Предварительно определитесь с источником питания: оптимально использовать цепь габаритных огней или плафон освещения салона.
Обязательно обесточьте бортовую сеть, сняв клемму с аккумулятора. Подготовьте схему подключения с учётом полярности, проверьте работоспособность светодиодов до фиксации. Учитывайте герметичность конструкции при размещении элементов под эмблемой – открытые контакты приведут к замыканию.
Пошаговая инструкция
- Демонтаж решётки радиатора:
- Откройте капот, снимите фиксаторы крепления решётки (пластиковые защёлки или саморезы)
- Аккуратно подденьте решётку от кузова по периметру
- Подготовка эмблемы:
- С обратной стороны значка зачистите площадки для монтажа светодиодов
- Закрепите светодиодную ленту по контуру логотипа на термостойкий клей
- Прокладка проводки:
- Протяните провода через технологические отверстия в решётке
- Используйте пластиковые хомуты для фиксации
- Выведите кабель в подкапотное пространство возле петель капота
- Подключение к питанию:
- Через резиновый уплотнитель заведите провод в салон
- Соедините «+» с проводом габаритов (синий с чёрной полосой в жгуте возле блока предохранителей)
- Подсоедините «–» к кузовному болту
- Обожмите контакты и заизолируйте термоусадкой
| Ключевые параметры | Рекомендации |
|---|---|
| Тип светодиодов | SMD 3528 влагозащищённые |
| Цвет свечения | Белый (6000K) или синий |
| Защита цепи | Добавить резистор 100 Ом при использовании отдельных диодов |
После подключения установите решётку на место, подключите аккумулятор и проверьте работу подсветки при включении габаритов. Убедитесь в отсутствии бликов на лобовое стекло и равномерности свечения. При необходимости откорректируйте положение диодов до финальной сборки.
Настройка реле поворотов для синхронного мигания
Асинхронное мигание указателей поворотов на ВАЗ-21099 часто вызвано разницей сопротивления в цепях левого и правого контуров. Тепловое реле РС-950 реагирует на общую нагрузку: при неидентичной мощности ламп или плохих контактах нарушается синхронизация. Решение заключается в балансировке цепи, а не механической регулировке самого реле.
Перед началом работ подготовьте мультиметр для замера сопротивления, лампы идентичной мощности (21 Вт), очиститель контактов и мелкую наждачную бумагу. Убедитесь в исправности всех элементов цепи: передних/задних указателей, боковых повторителей и контрольной лампы на панели приборов.
Алгоритм устранения асинхронности
- Проверьте лампы: замените все перегоревшие и убедитесь в единой мощности (21 Вт) для всех указателей. Разные модели ламп нарушают баланс нагрузки.
- Очистите контакты: снимите плафоны поворотников и патроны ламп. Зачистите клеммы наждачной бумагой, обработайте очистителем, удалите окислы.
- Проверьте "массу": точки заземления кузова у передних и задних фонарей часто окисляются. Зачистите контакты до металла, подтяните крепежные болты.
- Сравните сопротивление цепей: при отключенном аккумуляторе замерьте мультиметром сопротивление между контактами реле для левого и правого поворотов. Разница не должна превышать 10%.
- Замените реле: если балансировка не помогла, установите современное электронное реле (например, 495.3747). Оно обеспечивает стабильную частоту мигания независимо от нагрузки.
После выполнения работ включите зажигание и проверьте синхронность мигания. При сохранении проблемы проверьте целостность проводки в колодке под рулевой колонкой и отсутствие короткого замыкания.
Список источников
Приведенные ниже материалы содержат технические данные и практические рекомендации по модернизации панели приборов ВАЗ-21099.
Источники охватывают руководства по эксплуатации, специализированные форумы и техническую документацию для самостоятельного тюнинга.
- Официальное руководство по ремонту ВАЗ-21099 издательства "Легион-Автодата"
- Форумные обсуждения на порталах Drive2.ru (раздел LADA 21099) и ВАЗовод.ру
- Технические бюллетени заводов-изготовителей автокомпонентов (APL, ПСС)
- Практические руководства серии "Тюнинг салона ВАЗ" от издательства "За рулем"
- Видео-инструкции каналов Autoelectro и Lada Тюнинг на YouTube
- Электросхемы и мануалы по подключению дополнительного оборудования от сообщества Электрооборудование ВАЗ
